4416-3. Använda förvaringsfacken
OM42A45SE
6
Invändiga funktioner
VA R N I N G
●Kontrollera att insynsskyddet är säkert installerat eller förvaras på säkert
sätt när du har satt dit det/tagit bort det. Försummelse kan leda till svåra
eller livshotande skador vid en häftig inbromsning eller en kollision.
● Placera inte någonting på insynsskyddet för att undvika svåra eller livsho-
tande skador.
● Låt inte barn klättra på insynsskyddet. Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet vilket kan eventuellt orsaka barnet
svåra eller livshotande skador.
OBSERVERA
●Placera inte tunga föremål ovanpå insynsskyddet.
●Montera insynsskyddet i rätt riktning så
att markeringen ”TOP” är uppåt.
OM42A45SE.book Page 441 Frid ay, November 13, 2015 4:12 PM

442
OM42A45SE
6-3. Använda förvaringsfacken
Stängernas fasta lägen kan ändras för att bereda plats för storleken
och typen av bagaget som ska placeras. Lastnätet kan även använ-
das för att hindra att bagaget ramlar ut genom att en av stängerna pla-
ceras längre ner.
■Lastnätets lägen
Sidolist
Fasta lägen upptill
Fasta lägen nedtill A
Fasta lägen nedtill B
*
*
: Kan inte användas på modeller med reguljärt reservhjul.
Bakre lastnät (i förekommande fall)
1
2
3
4
OM42A45SE.book Page 442 Frid ay, November 13, 2015 4:12 PM

4436-3. Använda förvaringsfacken
OM42A45SE
6
Invändiga funktioner

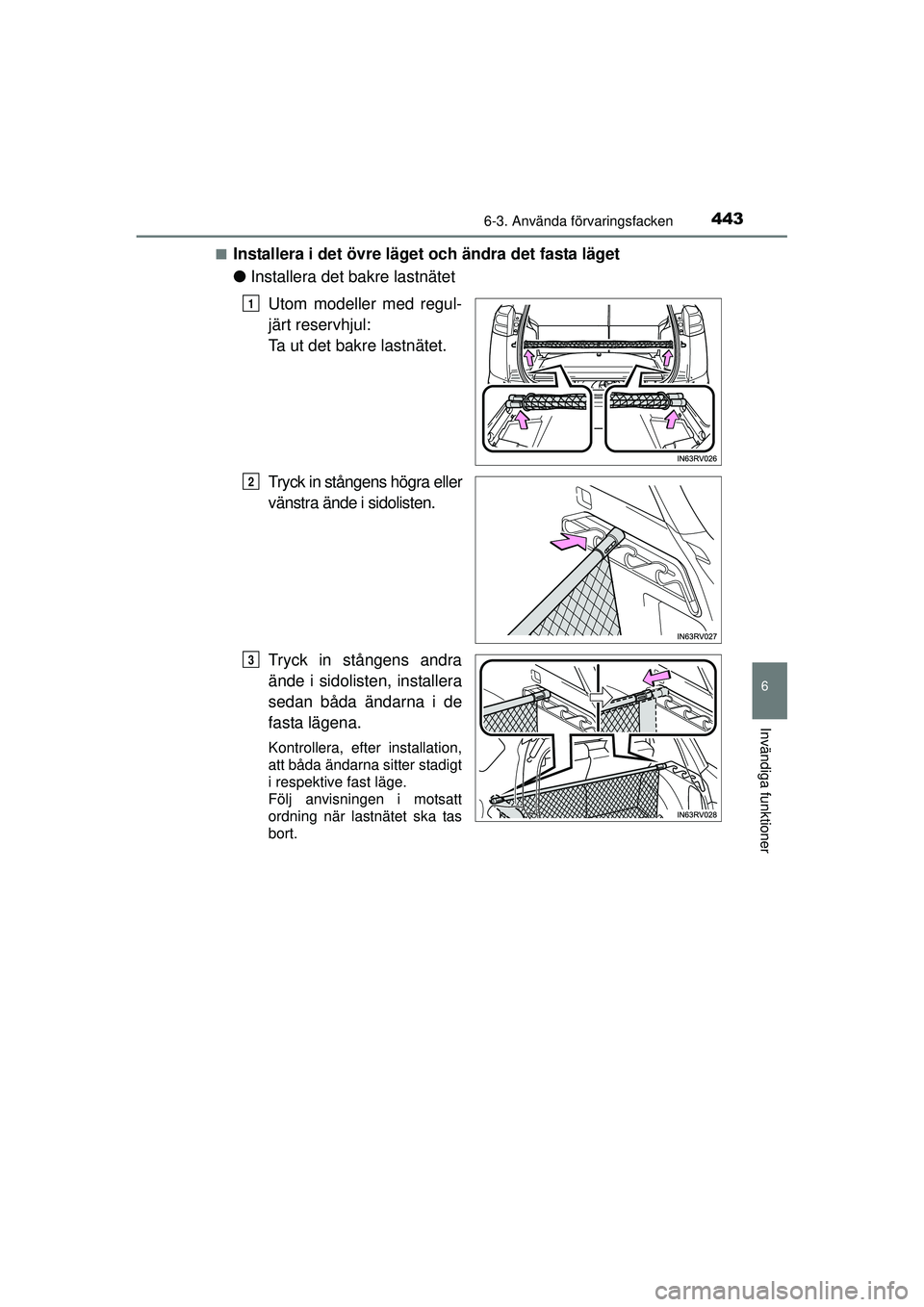

■Installera i det övre läget och ändra det fasta läget
●Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul:
Ta ut det bakre lastnätet.
Tryck in stångens högra eller
vänstra ände i sidolisten.
Tryck in stångens andra
ände i sidolisten, installera
sedan båda ändarna i de
fasta lägena.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
1
2
3
OM42A45SE.book Page 443 Frid ay, November 13, 2015 4:12 PM

444
OM42A45SE
6-3. Använda förvaringsfacken
●Ändra stångens fasta läge
Lyft upp stången längs
sidolisten.
För stången till önskat läge
och tryck ner den.
Flytta nu stången så att vän-
ster och höger ände är mitt
emot varandra och stången
sitter rakt.
Kontrollera, efter att läget
ändrats, att båda ändarna sit-
ter stadigt i respektive fast
läge.
■
Installera i det undre läge t och ändra det fasta läget
● Installera det bakre lastnätet
Utom modeller med regul-
järt reservhjul:
Ta ut det bakre lastnätet.
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare.
1
2
1
2
OM42A45SE.book Page 444 Frid ay, November 13, 2015 4:12 PM

4456-3. Använda förvaringsfacken
OM42A45SE
6
Invändiga funktioner

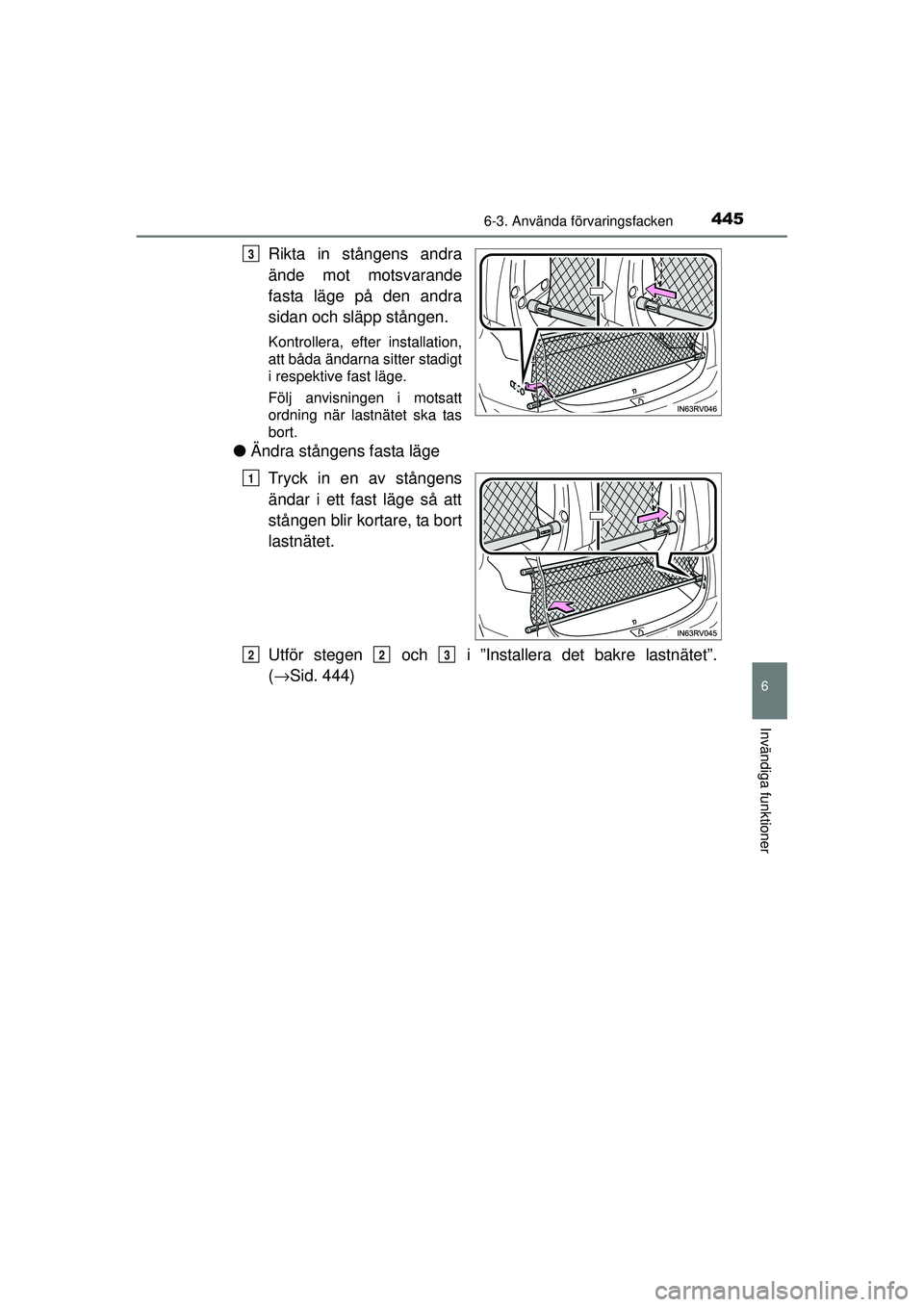

Rikta in stångens andra
ände mot motsvarande
fasta läge på den andra
sidan och släpp stången.
Kontrollera, efter installation,
att båda ändarna sitter stadigt
i respektive fast läge.
Följ anvisningen i motsatt
ordning när lastnätet ska tas
bort.
●Ändra stångens fasta läge
Tryck in en av stångens
ändar i ett fast läge så att
stången blir kortare, ta bort
lastnätet.
Utför stegen och i ”Installera det bakre lastnätet”.
(→ Sid. 444)
3
1
223
OM42A45SE.book Page 445 Frid ay, November 13, 2015 4:12 PM

446
OM42A45SE
6-3. Använda förvaringsfacken

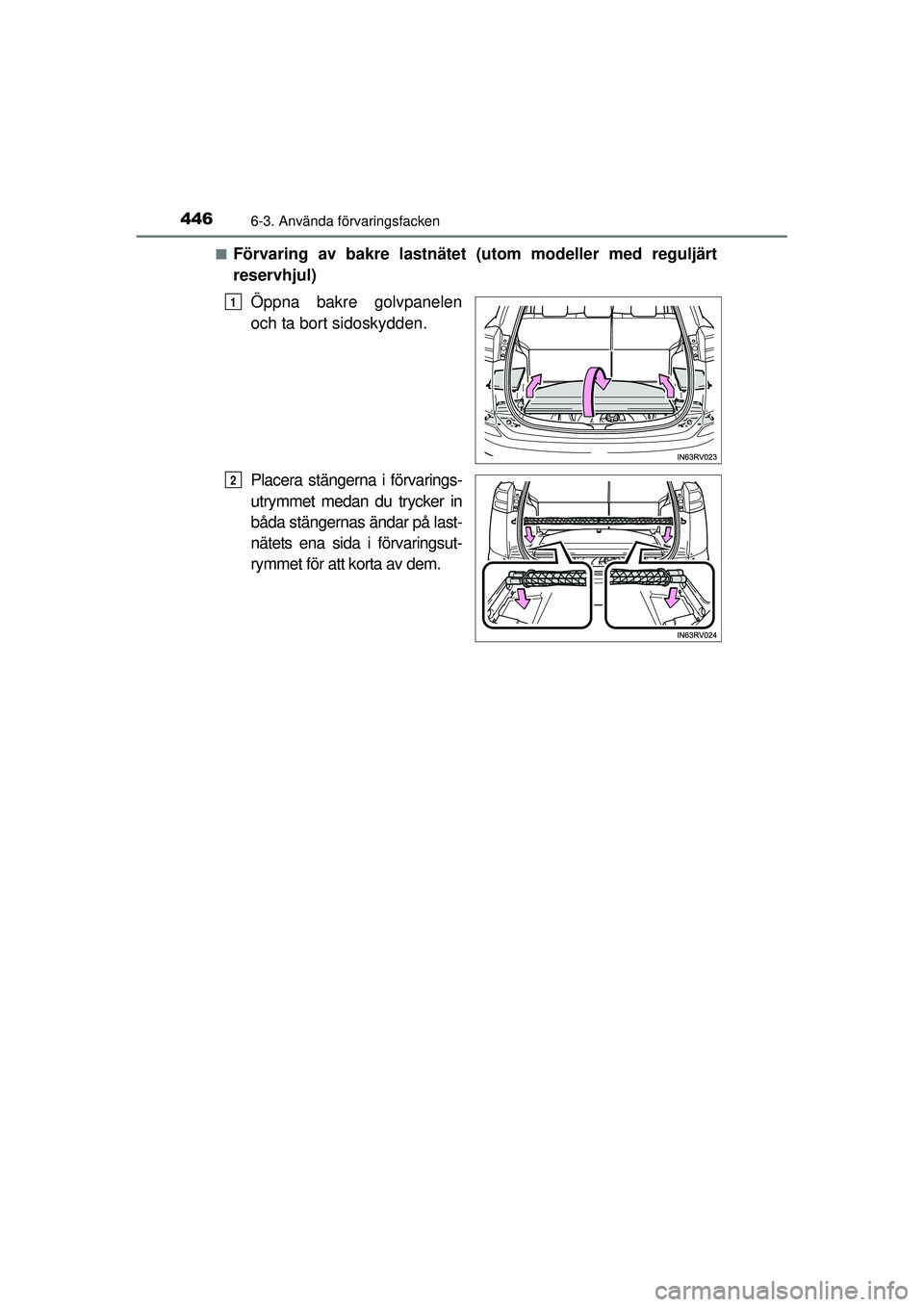

■Förvaring av bakre lastnätet (utom modeller med reguljärt
reservhjul)
Öppna bakre golvpanelen
och ta bort sidoskydden.
Placera stängerna i förvarings-
utrymmet medan du trycker in
båda stängernas ändar på last-
nätets ena sida i förvaringsut-
rymmet för att korta av dem.
1
2
OM42A45SE.book Page 446 Frid ay, November 13, 2015 4:12 PM

4476-3. Använda förvaringsfacken
OM42A45SE
6
Invändiga funktioner

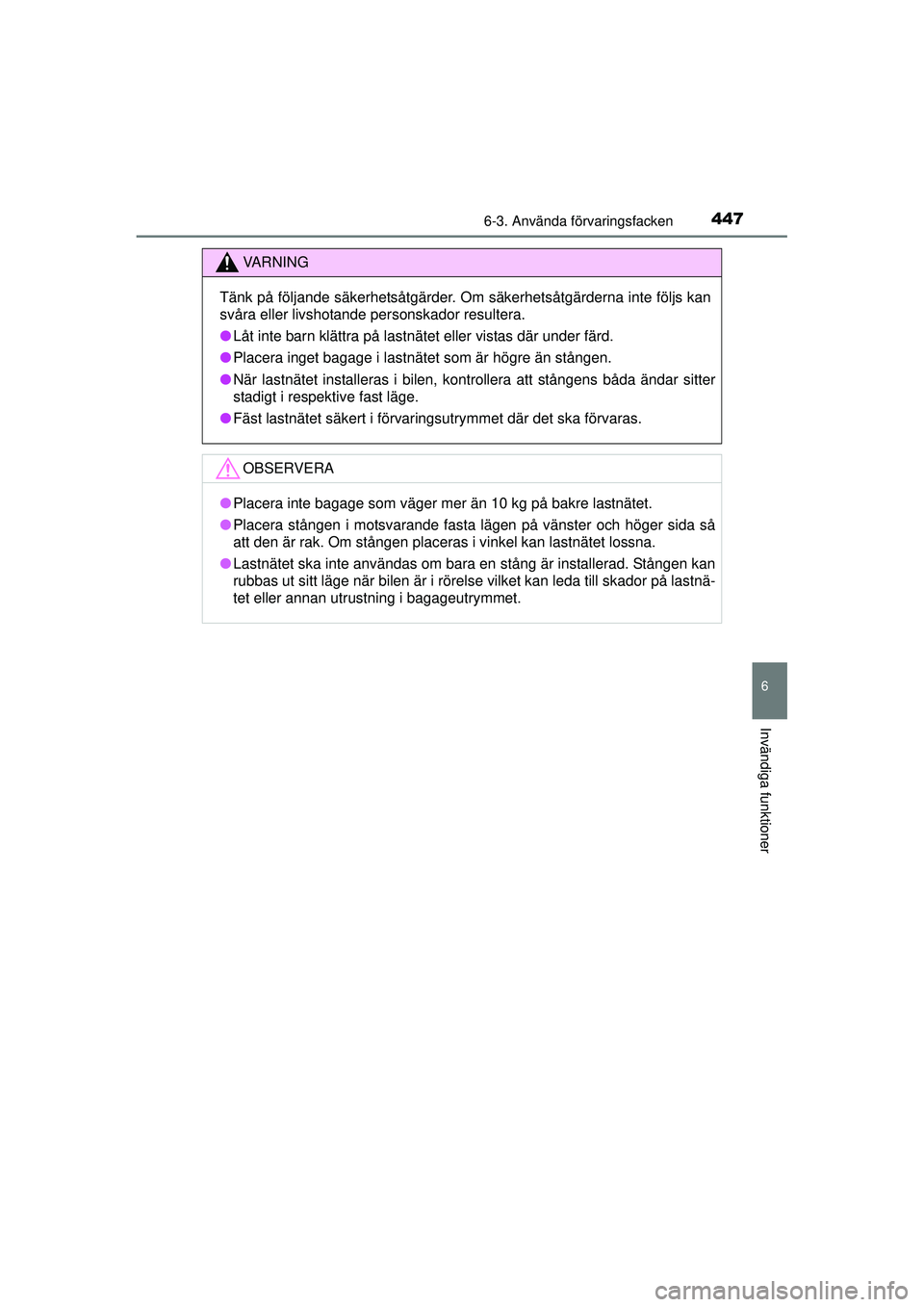

VA R N I N G
Tänk på följande säkerhetsåtgärder. Om säkerhetsåtgärderna inte följs kan
svåra eller livshotande personskador resultera.
●Låt inte barn klättra på lastnätet eller vistas där under färd.
● Placera inget bagage i lastnätet som är högre än stången.
● När lastnätet installeras i bilen, kontrollera att stångens båda ändar sitter
stadigt i respektive fast läge.
● Fäst lastnätet säkert i förvaringsutrymmet där det ska förvaras.
OBSERVERA
●Placera inte bagage som väger mer än 10 kg på bakre lastnätet.
● Placera stången i motsvarande fasta lägen på vänster och höger sida så
att den är rak. Om stången placeras i vinkel kan lastnätet lossna.
● Lastnätet ska inte användas om bara en stång är installerad. Stången kan
rubbas ut sitt läge när bilen är i rörelse vilket kan leda till skador på lastnä-
tet eller annan utrustning i bagageutrymmet.
OM42A45SE.book Page 447 Frid ay, November 13, 2015 4:12 PM

4486-4. Övriga invändiga funktioner
OM42A45SE
Övriga invändiga funktioner
Framåt:
Vik ner.
Åt sidan:
Fäll ner, haka loss och sväng åt
sidan.
För skyddet åt sidan för att öppna.
Lampan tänds när skyddet öppnas.
Solskydd
1
2
Sminkspeglar
OBSERVERA
Låt inte sminkspegelbelysningen vara tänd längre än nödvändigt när
motorn är avstängd för att undvika att batteriet laddas ur.
OM42A45SE.book Page 448 Frid ay, November 13, 2015 4:12 PM

4496-4. Övriga invändiga funktioner
OM42A45SE
6
Invändiga funktioner
Askkoppen kan monteras i mugg-
hållaren. (→Sid. 433)
Bärbar askkopp (i förekommande fall)
VA R N I N G
●Håll askkoppen stängd när den inte används. I samband med en häftig
inbromsning eller plötslig sväng kan en olycka inträffa om en passagerare
träffas av den öppna askkoppen eller om aska flyger ut.
● Släck tändstickor och cigaretter innan du lägger dem i askkoppen för att
förhindra att eld uppstår. Se till att askkoppen stängs ordentligt.
● För att förhindra att eld uppstår, lägg inte papper eller annat lättantändligt
material i askkoppen.
OM42A45SE.book Page 449 Frid ay, November 13, 2015 4:12 PM

4506-4. Övriga invändiga funktioner
OM42A45SE
Använd elektriska tillbehör som brukar mindre än 12 VDC /10 A
(strömförbrukning på 120 W).
Vid användning av elektriska tillbehör ska du se till att strömförbruk-
ningen för samtliga anslutna uttag är mindre än 120 W.
● Modeller utan elektroniska lås- och startsystem:
Eluttagen kan användas när startknappen är i läge ”ACC” eller ”ON”.
Modeller med elektroniska lås- och startsystem:
Eluttagen kan användas när startknappen är i radioläge eller tändningsläge.
● Modeller med Stop&Start-system: Om motorn gör en omstart efter att ha
stannats av Stop&Start-systemet kan eluttaget tillfälligt vara ur funktion, men
det är inte en funktionsstörning.
Eluttag
Öppna locket.
XFramXBak
OBSERVERA
●Stäng locken till eluttagen om de inte används för att undvika att de skadas.
Främmande föremål eller vätskor som kommer in i eluttagen kan orsaka
kortslutning.
● Använd inte eluttagen längre än nödvändigt när motorn är avstängd fö\
r att
undvika att batteriet laddas ur.
