TOYOTA RAV4 2015 Bruksanvisningar (in Swedish)

5117-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel

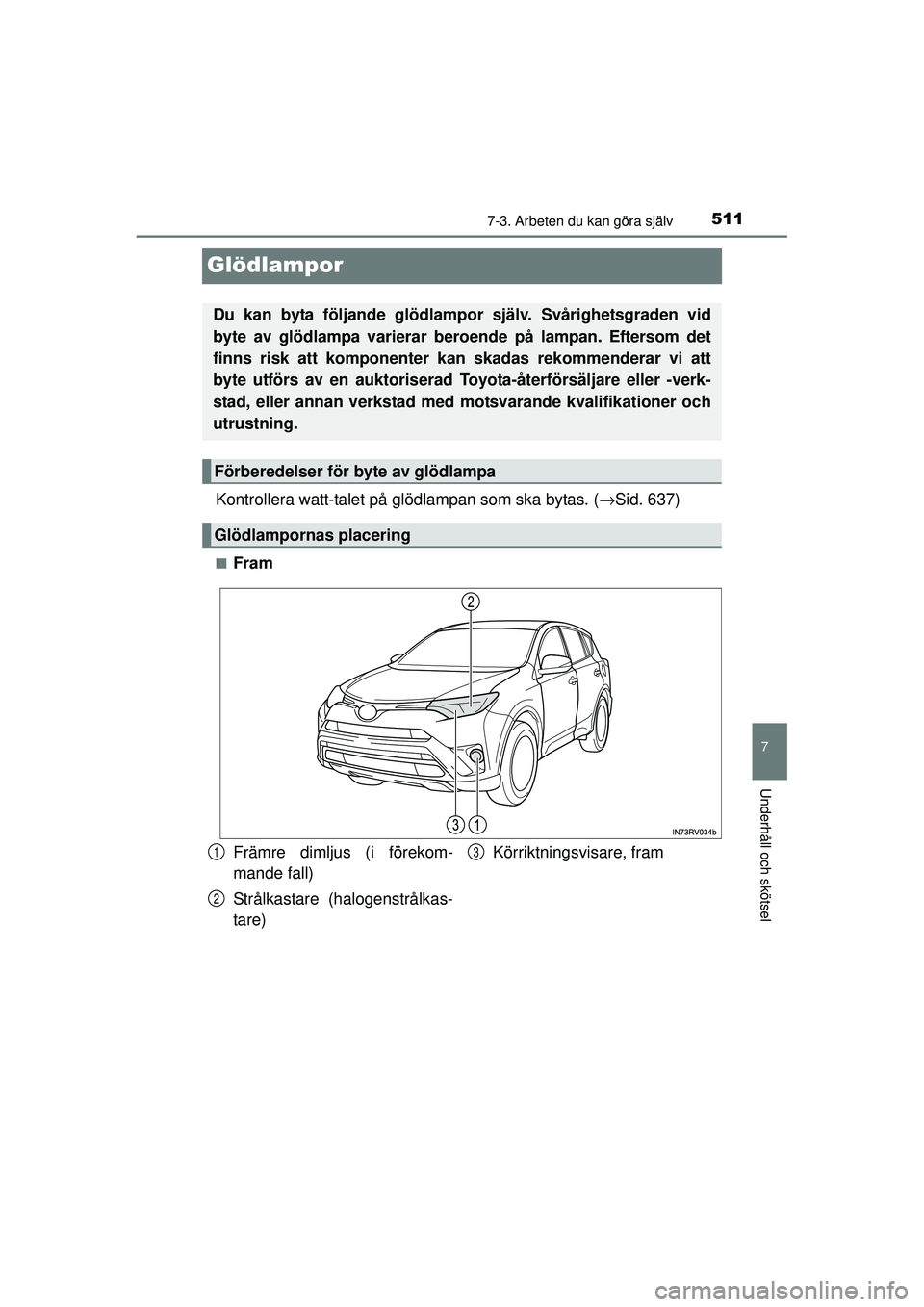

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 637)
■Fram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre dimljus (i förekom-
mande fall)
Strålkastare (halogenstrålkas-
tare) Körriktningsvisare, fram1
2
3
OM42A45SE.book Page 511 Frid
ay, November 13, 2015 4:12 PM

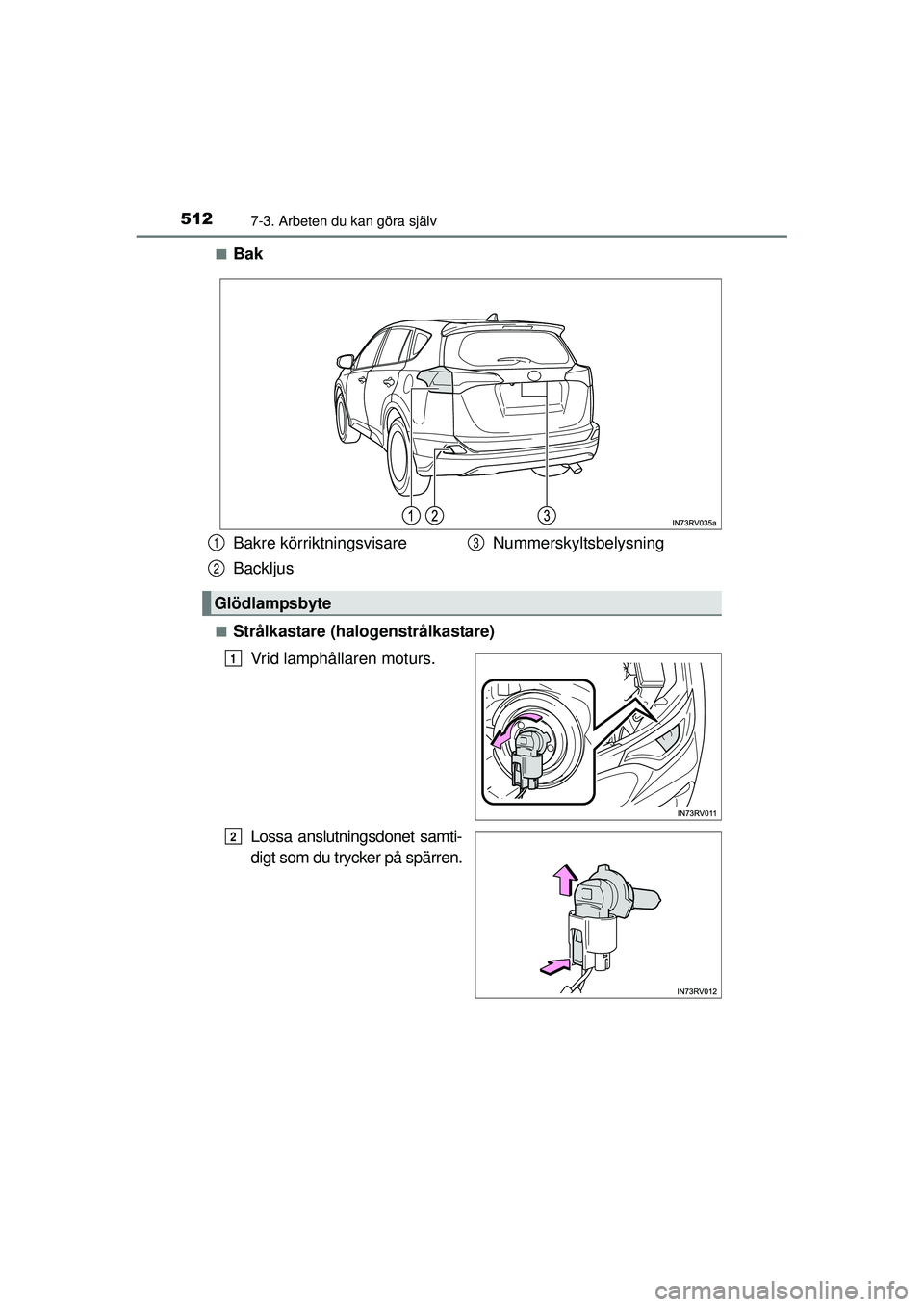

5127-3. Arbeten du kan göra själv
OM42A45SE■
Bak
■Strålkastare (halogenstrålkastare)
Vrid lamphållaren moturs.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
Bakre körriktningsvisare
Backljus Nummerskyltsbelysning
Glödlampsbyte
1
2
3
1
2
OM42A45SE.book Page 512 Frid
ay, November 13, 2015 4:12 PM

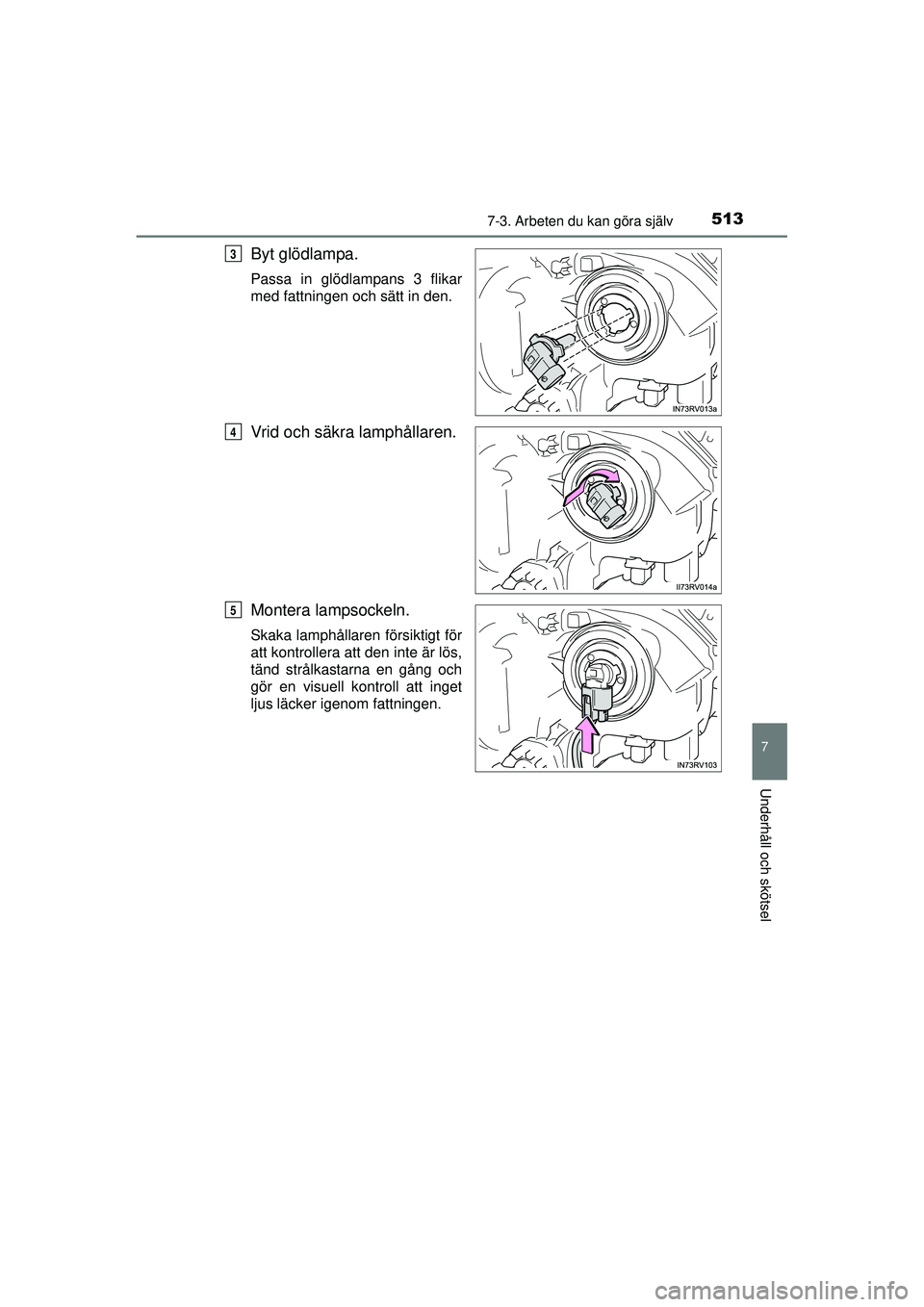

5137-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
Byt glödlampa.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lamphållaren.
Montera lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
3
4
5
OM42A45SE.book Page 513 Friday, November 13, 2015 4:12 PM

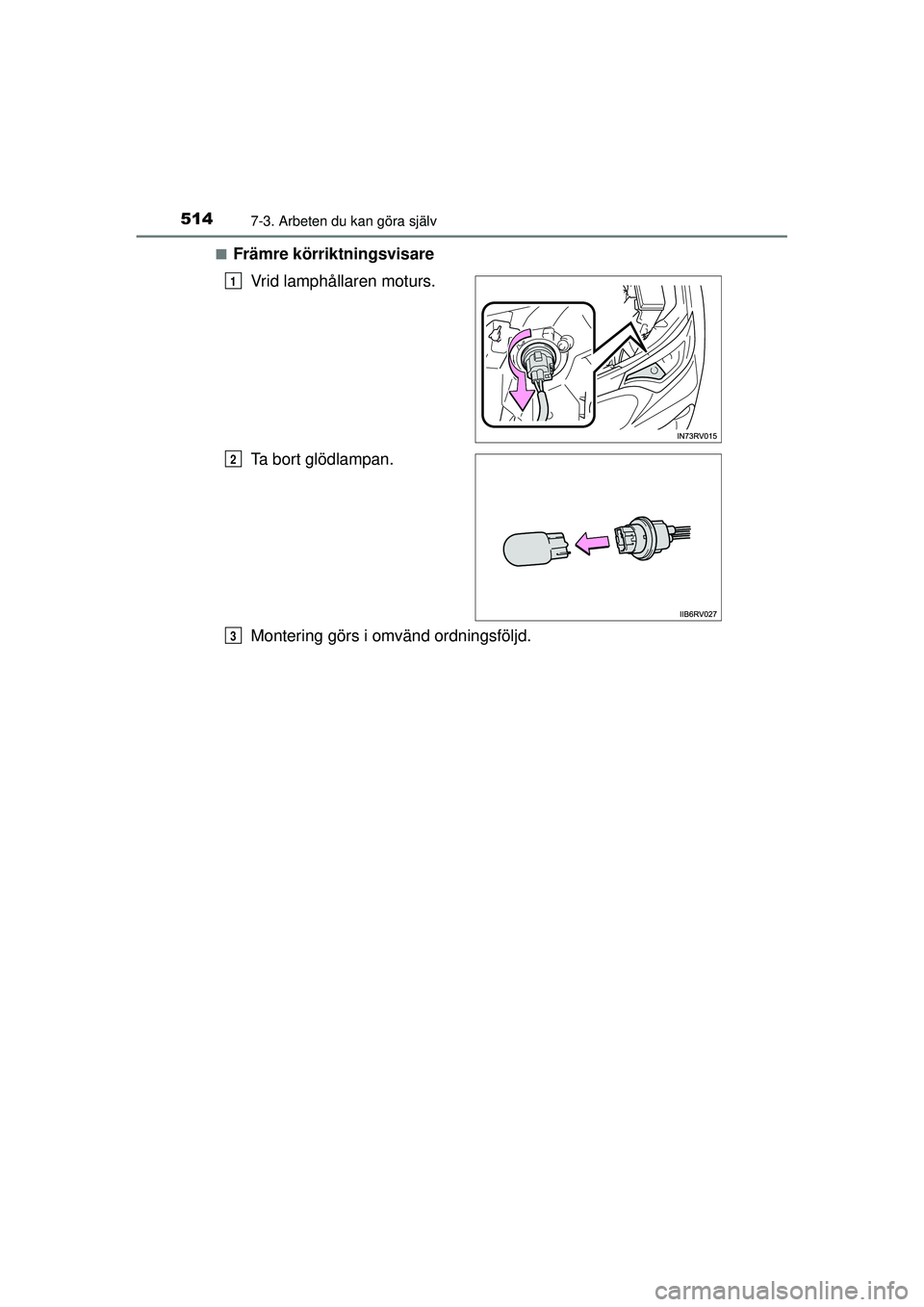

5147-3. Arbeten du kan göra själv
OM42A45SE■
Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM42A45SE.book Page 514 Frid ay, November 13, 2015 4:12 PM

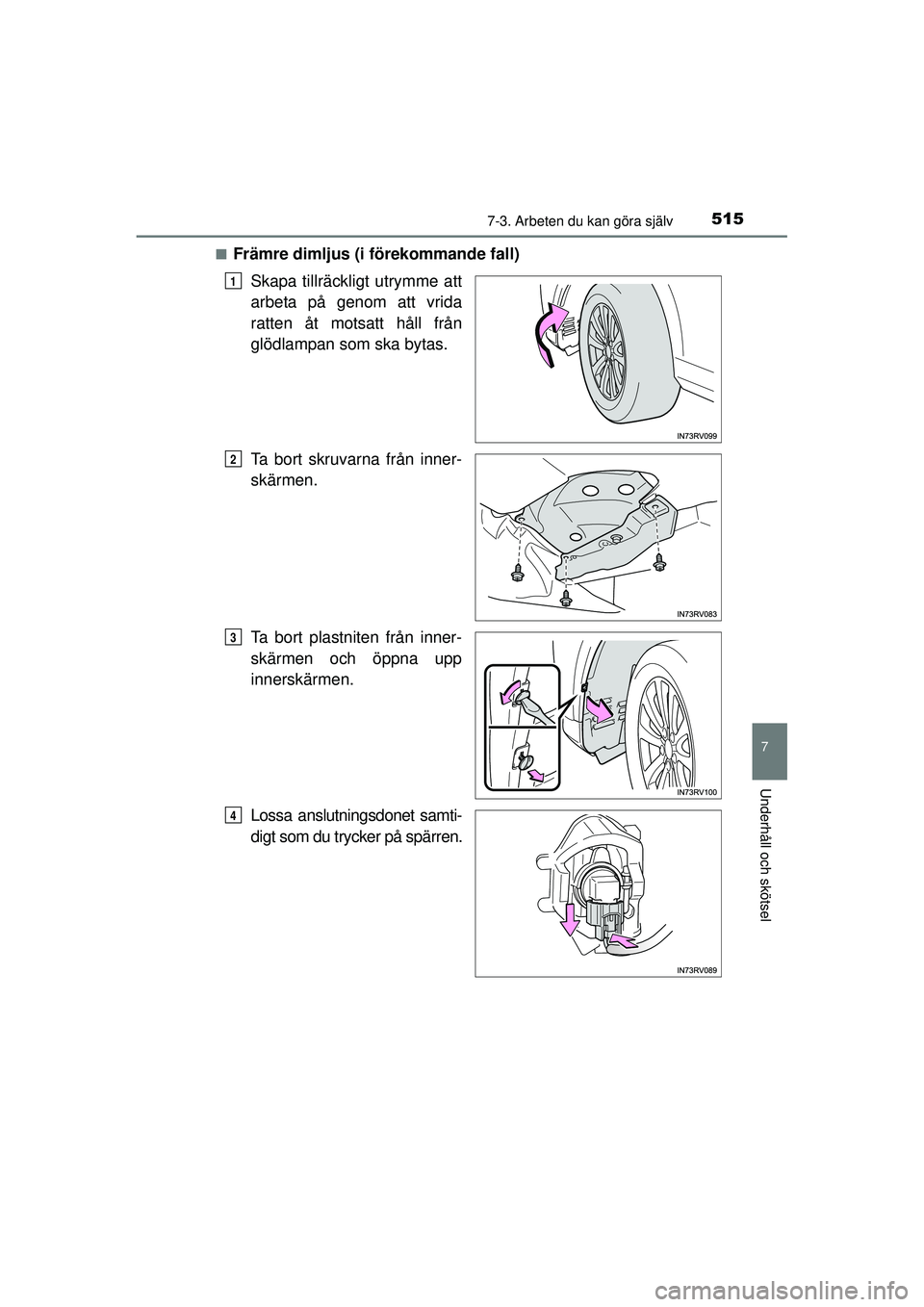

5157-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
■Främre dimljus (i förekommande fall)Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Ta bort skruvarna från inner-
skärmen.
Ta bort plastniten från inner-
skärmen och öppna upp
innerskärmen.
Lossa anslutningsdonet samti-
digt som du trycker på spärren.
1
2
3
4
OM42A45SE.book Page 515 Frid ay, November 13, 2015 4:12 PM

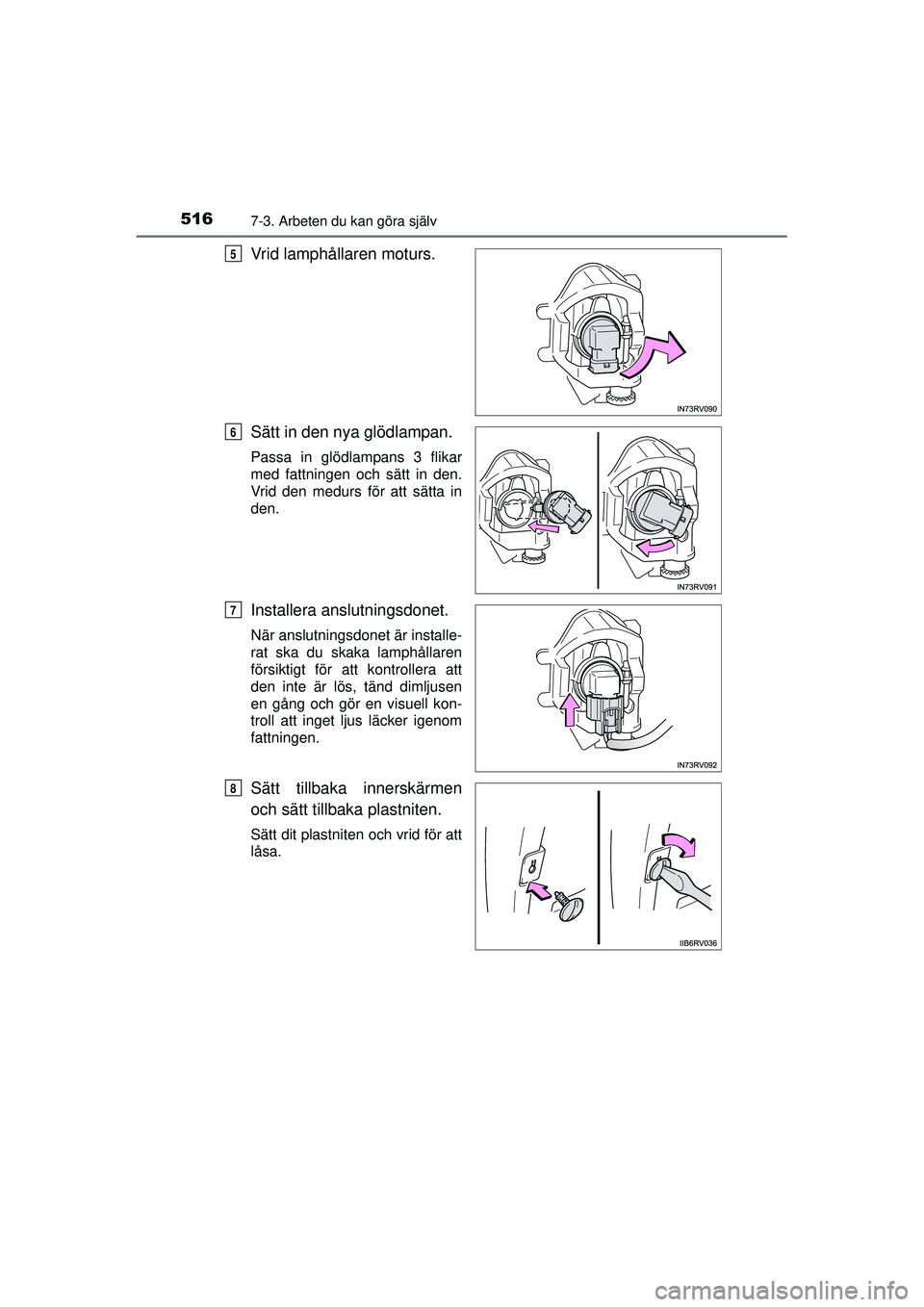

5167-3. Arbeten du kan göra själv
OM42A45SE
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När anslutningsdonet är installe-
rat ska du skaka lamphållaren
försiktigt för att kontrollera att
den inte är lös, tänd dimljusen
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka plastniten.
Sätt dit plastniten och vrid för att
låsa.
5
6
7
8
OM42A45SE.book Page 516 Frid ay, November 13, 2015 4:12 PM

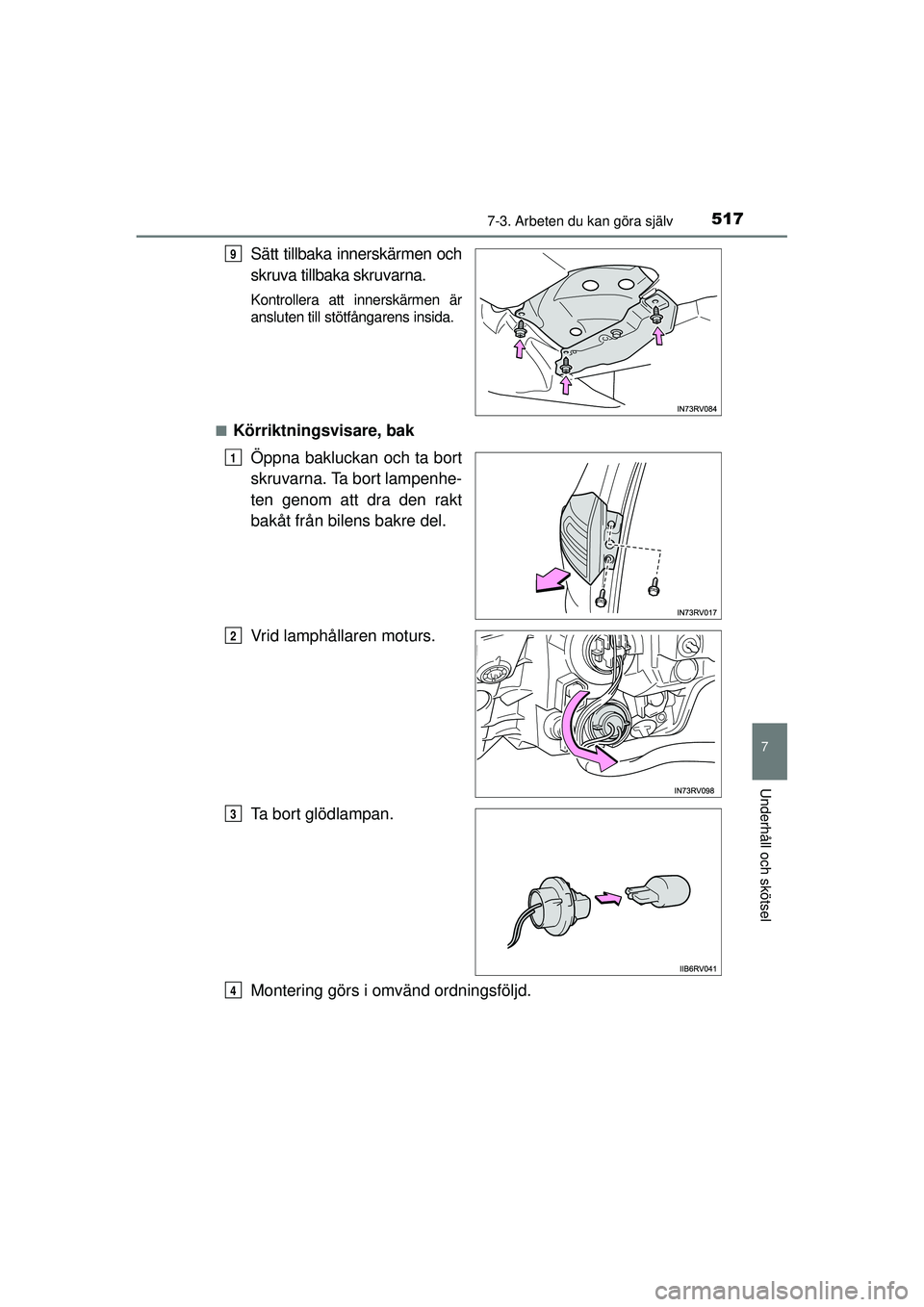

5177-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
Sätt tillbaka innerskärmen och
skruva tillbaka skruvarna.
Kontrollera att innerskärmen är
ansluten till stötfångarens insida.
■
Körriktningsvisare, bak Öppna bakluckan och ta bort
skruvarna. Ta bort lampenhe-
ten genom att dra den rakt
bakåt från bilens bakre del.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
9
1
2
3
4
OM42A45SE.book Page 517 Frid ay, November 13, 2015 4:12 PM

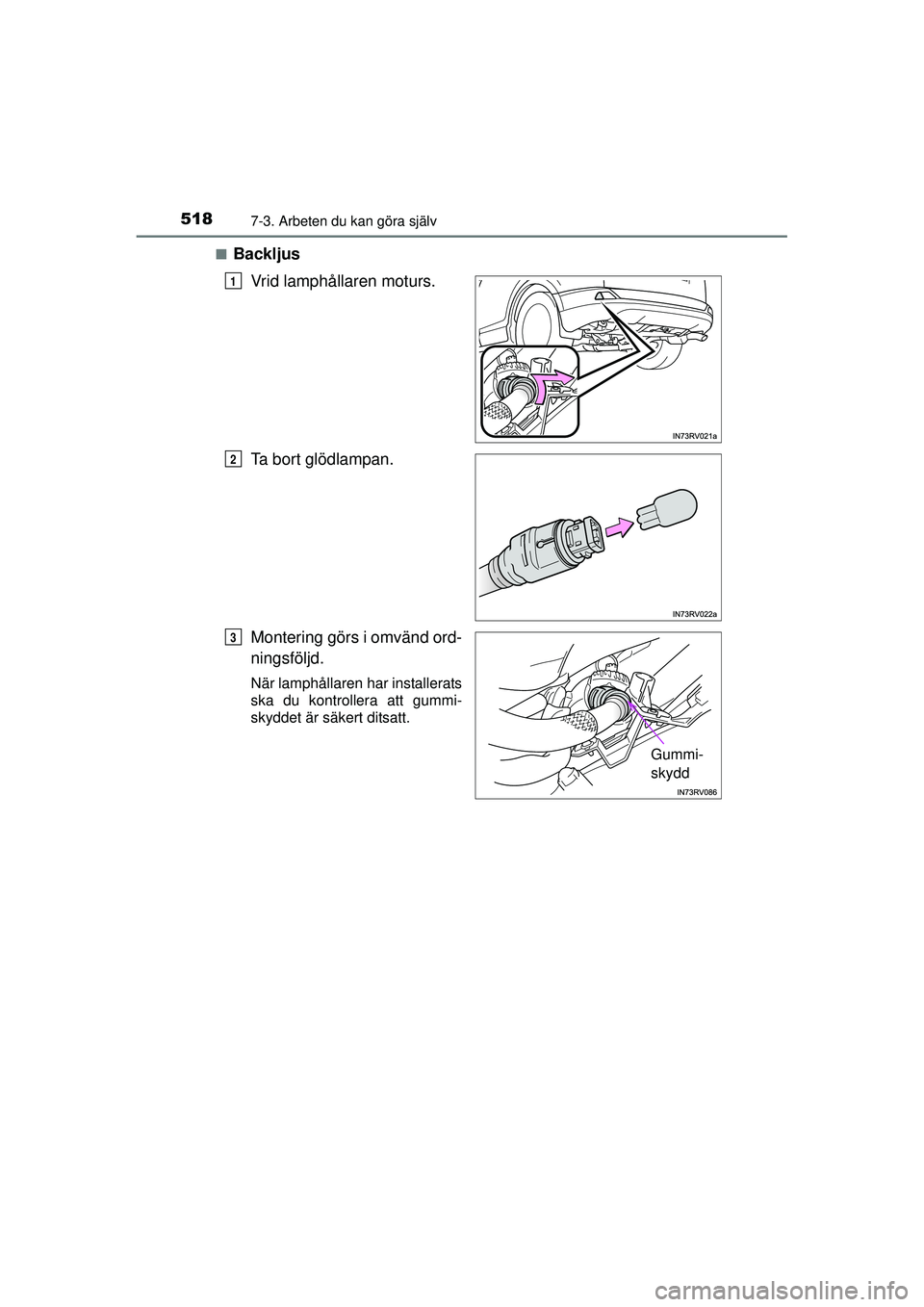

5187-3. Arbeten du kan göra själv
OM42A45SE■
Backljus
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ord-
ningsföljd.
När lamphållaren har installerats
ska du kontrollera att gummi-
skyddet är säkert ditsatt.
1
2
Gummi-
skydd
3
OM42A45SE.book Page 518 Frid ay, November 13, 2015 4:12 PM

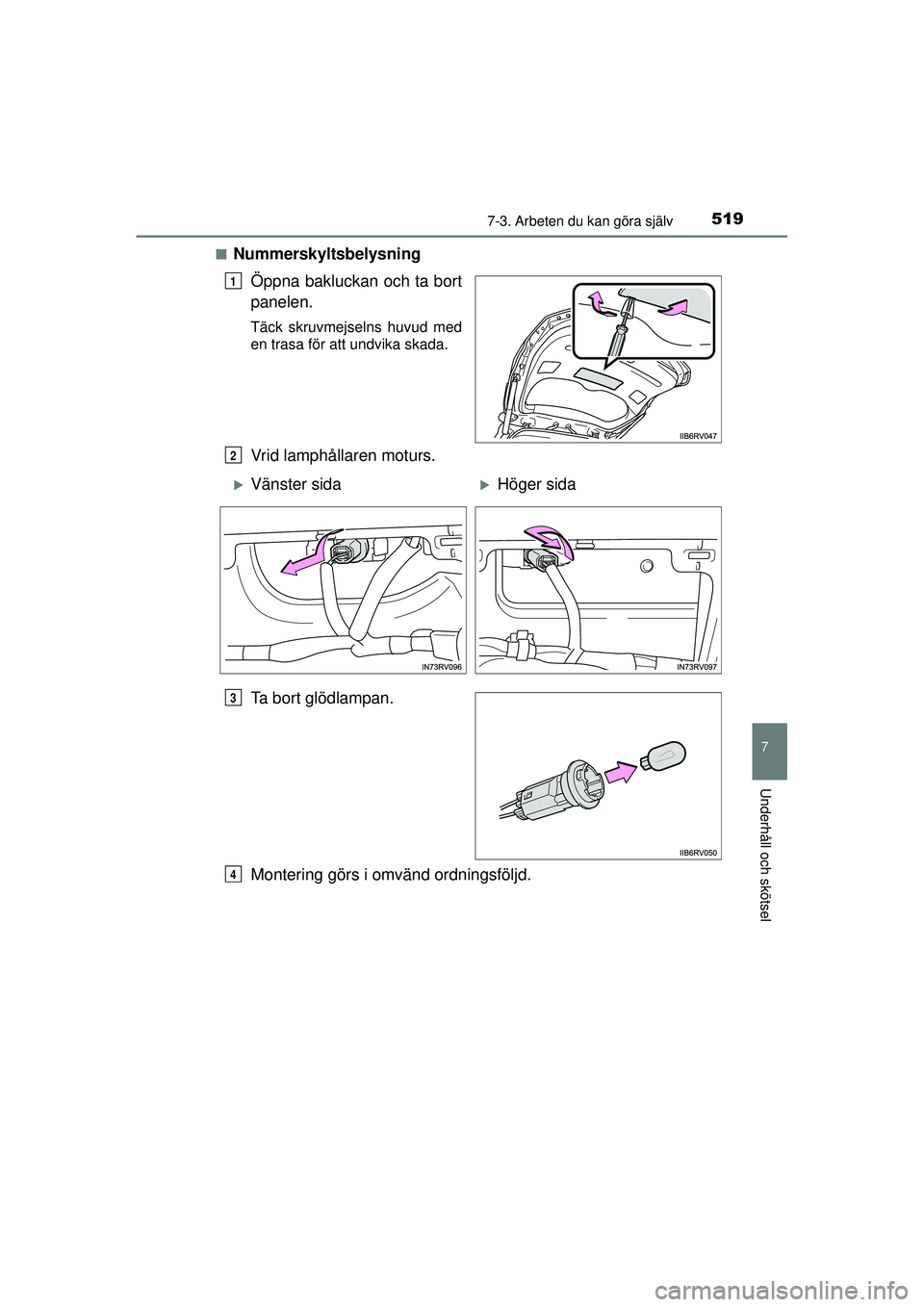

5197-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
■NummerskyltsbelysningÖppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
XVänster sidaXHöger sida
3
4
OM42A45SE.book Page 519 Frid ay, November 13, 2015 4:12 PM

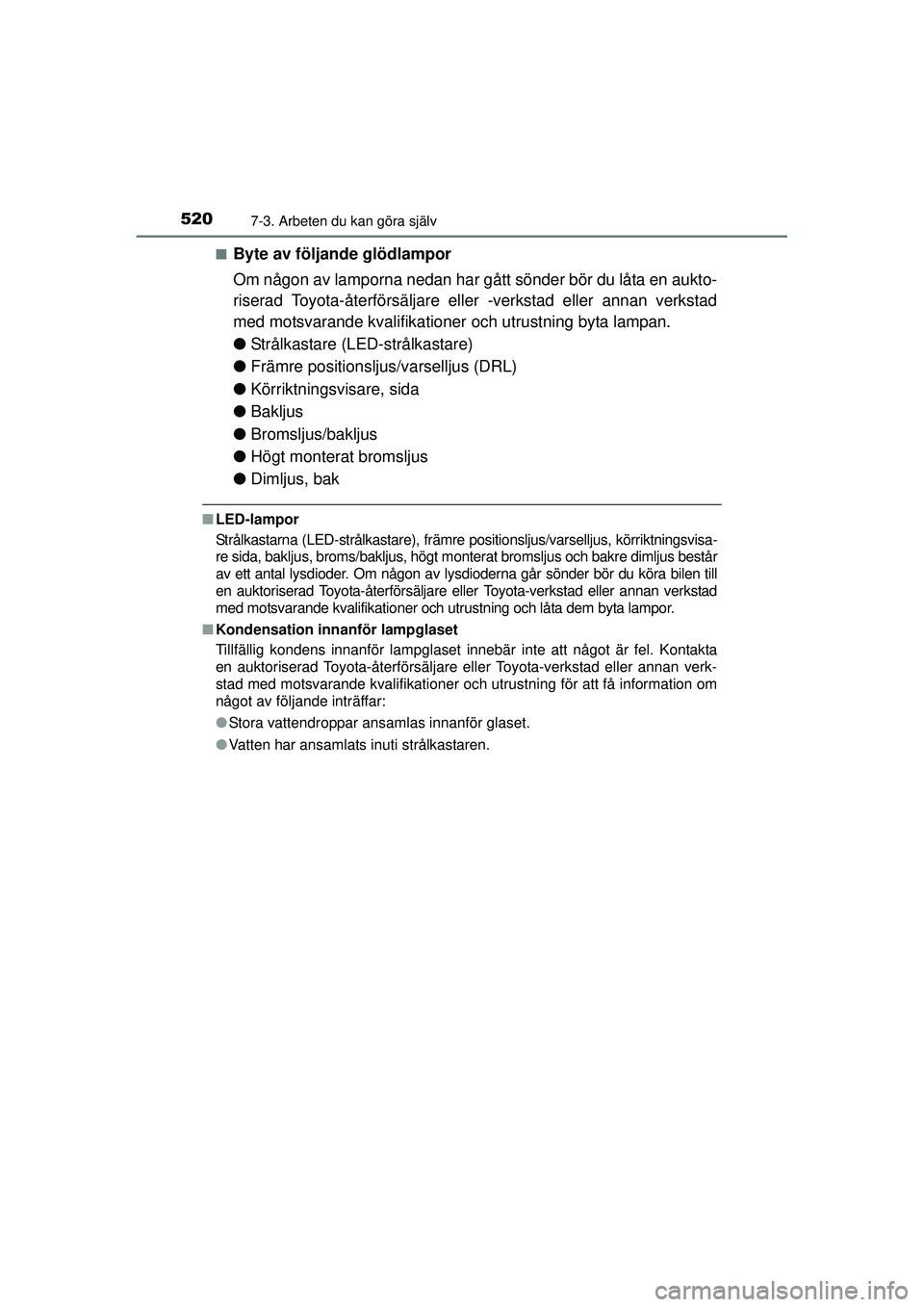

5207-3. Arbeten du kan göra själv
OM42A45SE■
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning byta lampan.
● Strålkastare (LED-strålkastare)
● Främre positionsljus/varselljus (DRL)
● Körriktningsvisare, sida
● Bakljus
● Bromsljus/bakljus
● Högt monterat bromsljus
● Dimljus, bak
■LED-lampor
Strålkastarna (LED-strålkastare), främre positionsljus/varselljus, körriktningsvisa-
re sida, bakljus, broms/bakljus, högt monterat bromsljus och bakre dimljus består
av ett antal lysdioder. Om någon av lysdioderna går sönder bör du köra bilen till
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning och låta dem byta lampor.
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
