TOYOTA RAV4 2015 Bruksanvisningar (in Swedish)

5017-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
OBSERVERA
■Byta ventiler och sändare till däcktryckvarningssystemet (modeller
med däcktryckvarningssystem)
● Eftersom tryckvarningsventilerna och sändarna kan påverkas vid däckbyte
eller lagning av däck bör du låta en auktoriserad Toyota-återförsäljare eller
-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning göra arbetet. Du bör dessutom se till att köpa tryckvarningsven-
tilerna och sändarna från en auktoriserad Toyota-återförsäljare eller -verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
● Se till att endast använda Toyota originalfälgar på bilen.
Tryckvarningsventilerna och sändarna fungerar eventuellt inte tillsammans
med andra fälgar.
OM42A45SE.book Page 501 Frid ay, November 13, 2015 4:12 PM

5027-3. Arbeten du kan göra själv
OM42A45SE

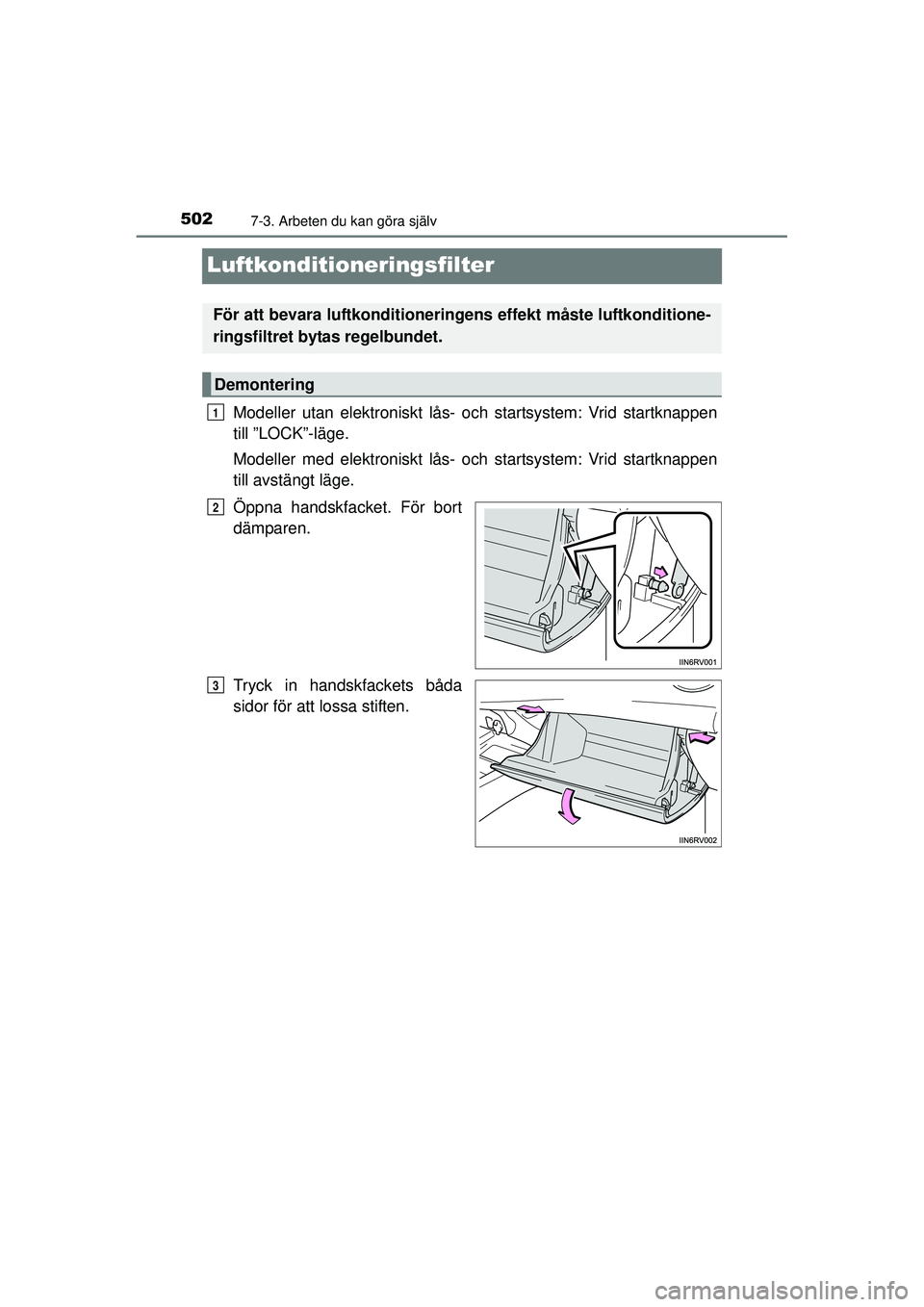

Luftkonditioneringsfilter
Modeller utan elektroniskt lås- och startsystem: Vrid startknappen
till ”LOCK”-läge.
Modeller med elektroniskt lås- och startsystem: Vrid startknappen
till avstängt läge.
Öppna handskfacket. För bort
dämparen.
Tryck in handskfackets båda
sidor för att lossa stiften.
För att bevara luftkonditioneringens effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Demontering
1
2
3
OM42A45SE.book Page 502 Frid ay, November 13, 2015 4:12 PM

5037-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
Ta bort locket till filtret.
Ta bort luftkonditioneringsfiltret
och ersätt det med ett nytt.
Markeringarna ”\bUP” på filtret ska
riktas uppåt.
■ Bytesintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tung trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
■ Om luftströmmen från ven tilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
4
5
OBSERVERA
■ När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
OM42A45SE.book Page 503 Frid ay, November 13, 2015 4:12 PM

5047-3. Arbeten du kan göra själv
OM42A45SE
Fjärrkontroll/elektronisk nyckel, batteri
●Spårmejsel
● Liten spårmejsel
● Litiumbatteri CR1620 (modeller utan elektroniskt lås- och startsys-
tem) eller CR2032 (modeller med elektroniskt lås- och startsystem)
XModeller utan elektroniskt lås- och startsystem
Ta bort skyddet.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort batterihöljet.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva (+) polen uppåt.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
3
OM42A45SE.book Page 504 Frid ay, November 13, 2015 4:12 PM

5057-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel
XModeller med elektroniskt lås- och startsystem
Ta ut den mekaniska nyckeln.
Ta bort skyddet.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
På vissa modeller: Ta bort bat-
terilocket.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva (+) polen uppåt.
1
2
3
4
OM42A45SE.book Page 505 Friday, November 13, 2015 4:12 PM

5067-3. Arbeten du kan göra själv
OM42A45SE

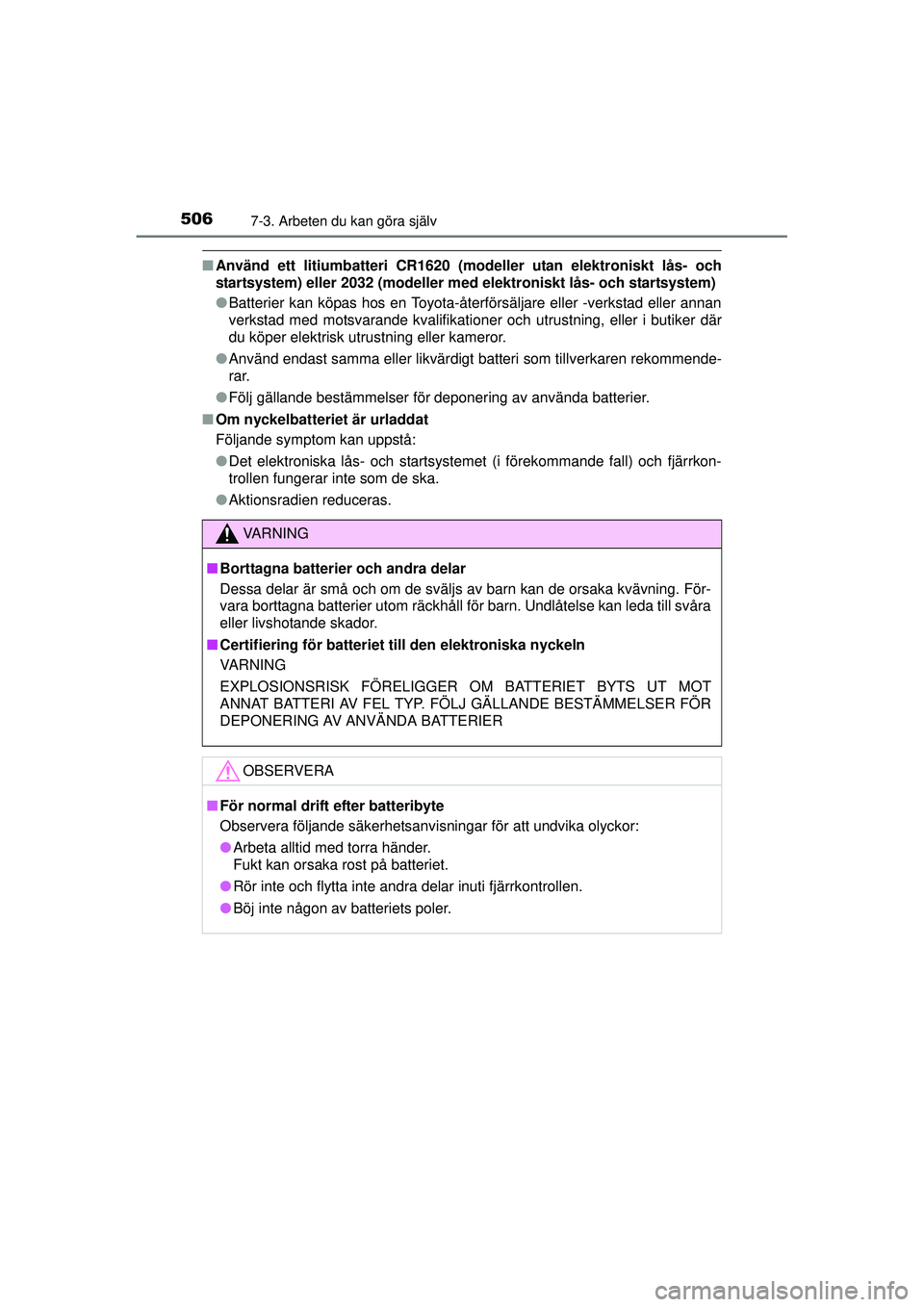

■Använd ett litiumbatteri CR1620 (modeller utan elektroniskt lås- och
startsystem) eller 2032 (modeller med elektroniskt lås- och startsystem)
● Batterier kan köpas hos en Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning, eller i butiker där
du köper elektrisk utrustning eller kameror.
● Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
● Följ gällande bestämmelser för deponering av använda batterier.
■ Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
●Det elektroniska lås- och startsystemet (i förekommande fall) och fjärrkon-
trollen fungerar inte som de ska.
● Aktionsradien reduceras.
VA R N I N G
■Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
■ Certifiering för batteriet till den elektroniska nyckeln
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER FÖR
DEPONERING AV ANVÄNDA BATTERIER
OBSERVERA
■För normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
● Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
● Rör inte och flytta inte andra delar inuti fjärrkontrollen.
● Böj inte någon av batteriets poler.
OM42A45SE.book Page 506 Frid ay, November 13, 2015 4:12 PM

5077-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel

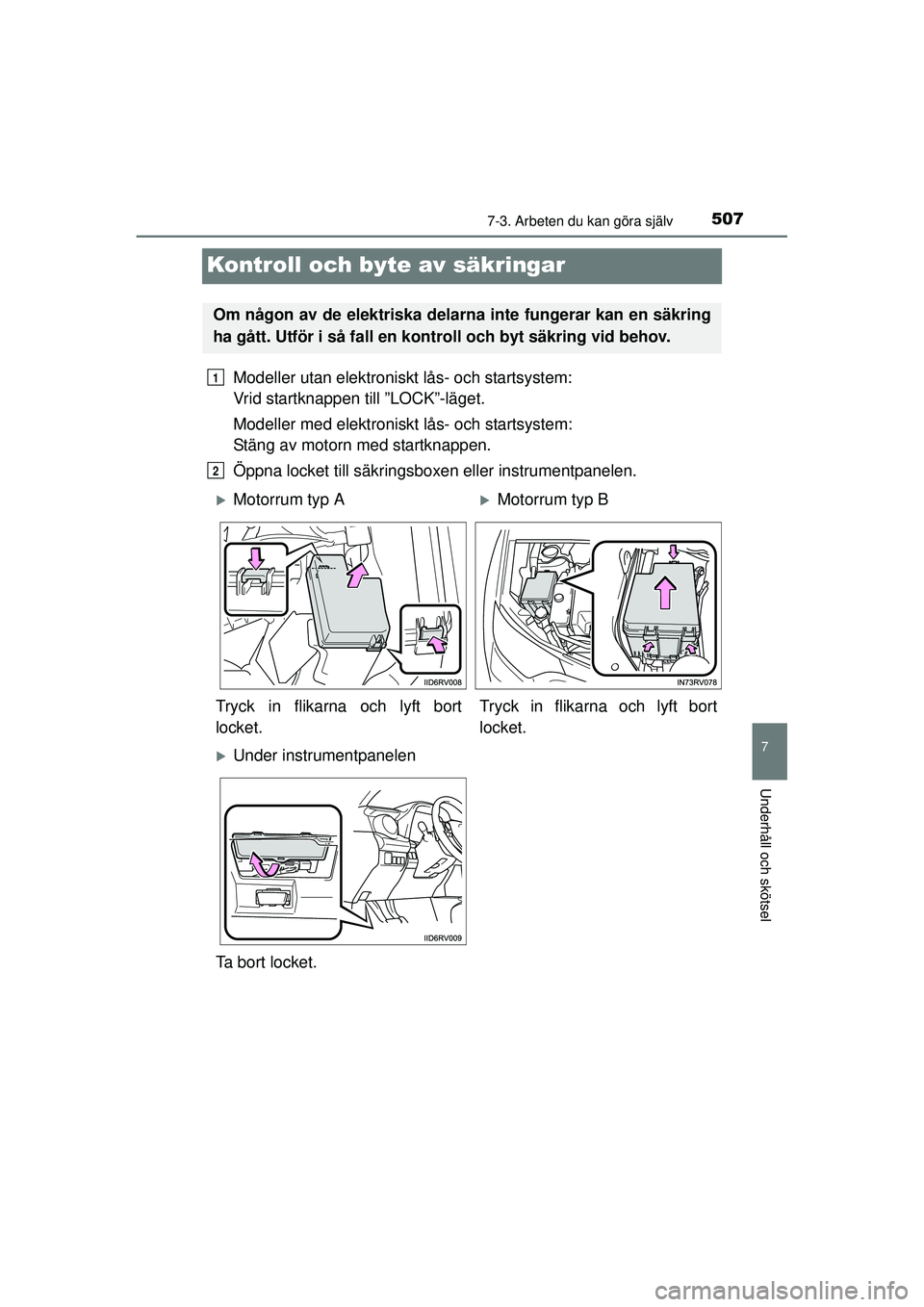

Kontroll och byte av säkringar
Modeller utan elektroniskt lås- och startsystem:
Vrid startknappen till ”LOCK”-läget.
Modeller med elektroniskt lås- och startsystem:
Stäng av motorn med startknappen.
Öppna locket till säkringsboxen eller instrumentpanelen.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
XMotorrum typ AXMotorrum typ B
Tryck in flikarna och lyft bort
locket. Tryck in flikarna och lyft bort
locket.
XUnder instrumentpanelen
Ta bort locket.
OM42A45SE.book Page 507 Frid ay, November 13, 2015 4:12 PM

5087-3. Arbeten du kan göra själv
OM42A45SE

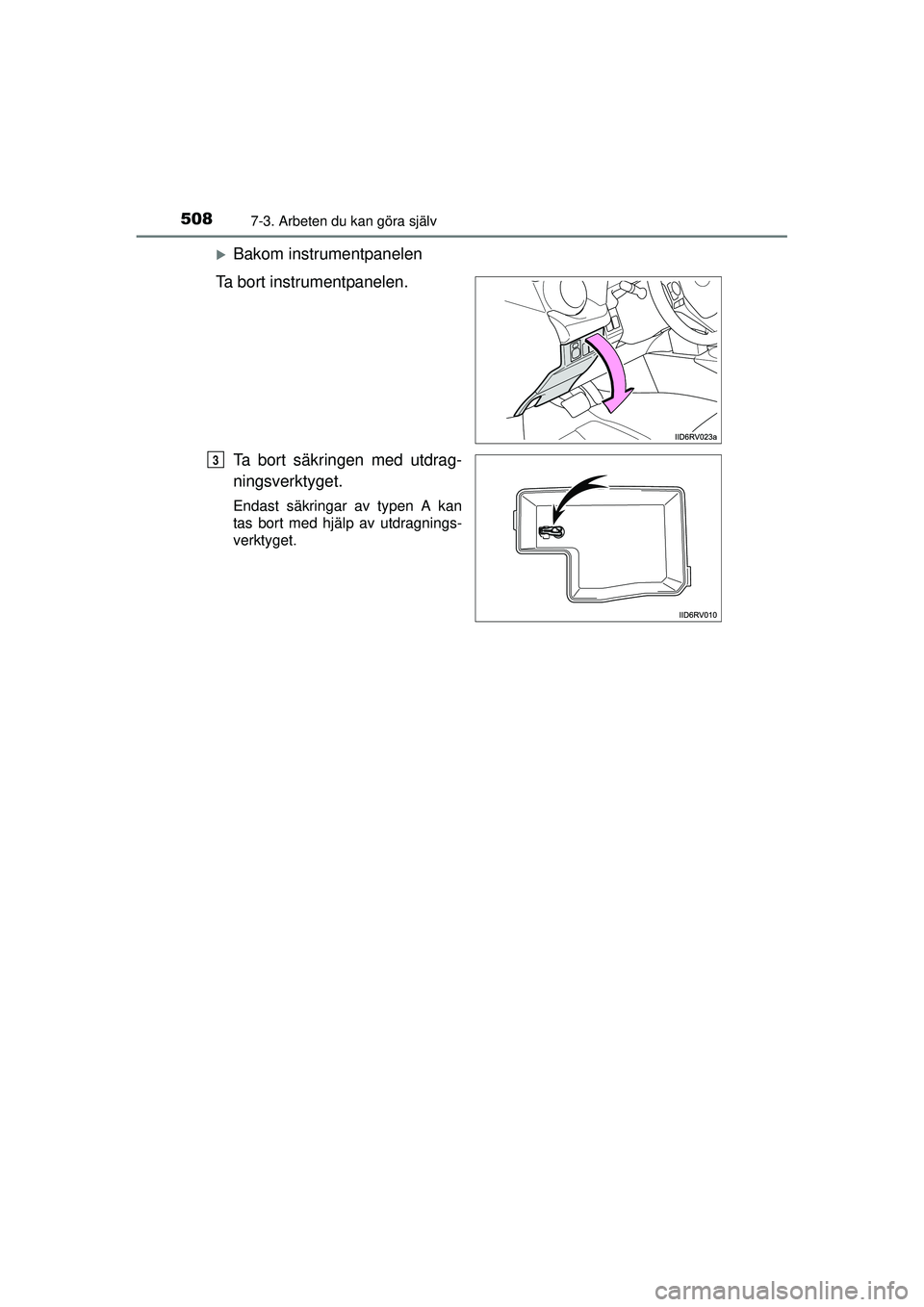

XBakom instrumentpanelen
Ta bort instrumentpanelen.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
3
OM42A45SE.book Page 508 Frid ay, November 13, 2015 4:12 PM

5097-3. Arbeten du kan göra själv
OM42A45SE
7
Underhåll och skötsel

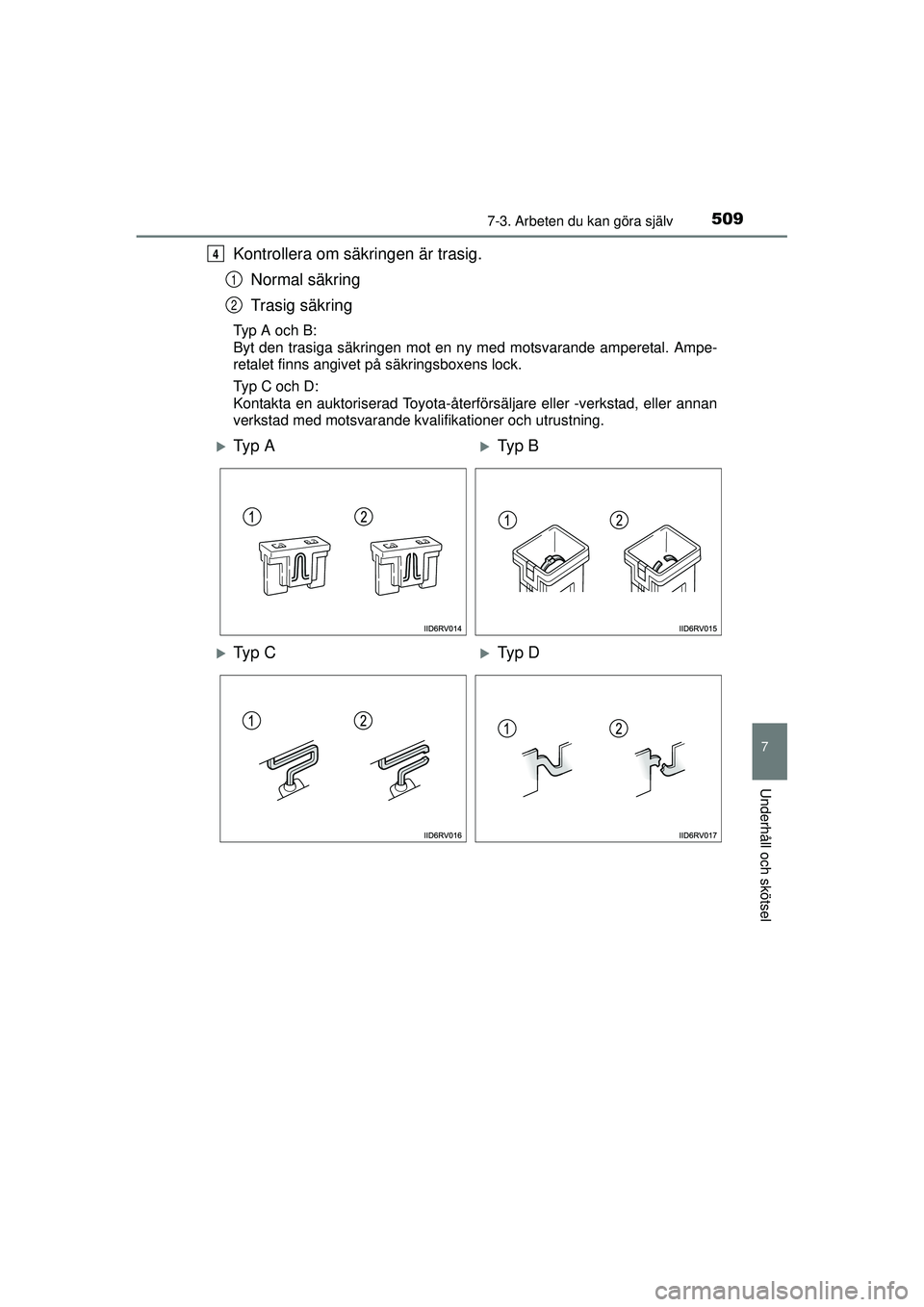

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A och B:
Byt den trasiga säkringen mot en ny med motsvarande amperetal. Ampe-
retalet finns angivet på säkringsboxens lock.
Typ C och D:
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning.
4
1
2
XTy p AXTy p B
XTy p CXTy p D
OM42A45SE.book Page 509 Frid ay, November 13, 2015 4:12 PM

5107-3. Arbeten du kan göra själv
OM42A45SE
■Efter byte av säkring
●Om lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( →Sid. 511)
● Om ersättningssäkringen går sönder igen bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verksamhet med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
■ Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
■ Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
● Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
● Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
● Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
■Innan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verksamhet med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM42A45SE.book Page 510 Frid ay, November 13, 2015 4:12 PM
