Opisane poni˝ej objawy mogà sygnalizowaç usterk´ skrzyni biegów.
W takiej sytuacji przed przystàpieniem do holowania tego samochodu
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty, innym
specjalistycznym warsztatem lub wykwalifikowanà pomocà drogowà.
Mimo ˝e silnik jest uruchomiony, samochód nie mo˝e ruszyç z miejsca.
Samochód generuje nietypowe odg∏osy.
Aby uniknàç uszkodzenia nadwozia,
nie wolno holowaç tego samochodu
w pozycji podwieszonej.
7-2. Post´powanie w sytuacjach awaryjnych611
7
Sytuacje awaryjne
Gdy samochód wymaga holowania
Je˝eli zajdzie koniecznoÊç holowania tego samochodu, zalecane
jest skorzystanie z us∏ug autoryzowanej stacji obs∏ugi Toyoty,
innego specjalistycznego warsztatu lub wykwalifikowanej po-
mocy drogowej. Samochód powinien byç holowany z osià
umieszczonà na platformie lub na platformie samochodowej.
Podczas holowania nale˝y zawsze u˝ywaç ∏aƒcuchów zabezpiecza-
jàcych oraz przestrzegaç wszystkich obowiàzujàcych przepisów.
Wersje z nap´dem na dwa ko∏a: Podczas holowania tego samo-
chodu z przednià osià na platformie tylne ko∏a i osie muszà byç
sprawne. (
S. 612, 615)
Je˝eli elementy te sà uszkodzone, nale˝y u˝yç wózka holowni-
czego lub umieÊciç samochód na platformie.
Wersje z nap´dem na cztery ko∏a: Podczas holowania tego sa-
mochodu z osià umieszczonà na platformie nale˝y u˝yç wózka
holowniczego. (
S. 612, 615)
Holowanie samochodu w pozycji podwieszonej
Sytuacje, w których konieczny jest kontakt z autoryzowanà
stacjà obs∏ugi Toyoty przed przystàpieniem do holowania
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 611 (Black plate)

Zwolniç hamulec postojowy. Pod tylne ko∏a nale˝y pod∏o˝yç
wózek holowniczy.
Pod przednie ko∏a nale˝y pod∏o˝yç
wózek holowniczy.
W przypadku zastosowania ∏aƒ-
cuchów lub lin do umocowania
samochodu zaczernione na ilu-
stracji kàty powinny wynosiç 45°.
Elementów mocujàcych nie nale-
˝y zbyt mocno napinaç, aby nie
spowodowaç uszkodzenia samo-
chodu.
6127-2. Post´powanie w sytuacjach awaryjnych
Holowanie samochodu z jednà osià na platformie
Przewo˝enie na platformie samochodowej
óUniesiona przednia oÊ
(wersje z nap´dem na dwa ko∏a)
óUniesiona tylna oÊ
óUniesiona przednia oÊ (wersje
z nap´dem na cztery ko∏a)
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 612 (Black plate)

W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç holowany przy u˝yciu linki holowni-
czej lub ∏aƒcucha holowniczego zamocowanego do przewidzianego
do tego celu zaczepu holowniczego. Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach o utwardzonych nawierzchniach,
na odcinku nie d∏u˝szym ni˝ 80 km i z pr´dkoÊcià nieprzekraczajàcà
30 km/h.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i ope-
rujàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.
Wersje z automatycznà skrzynià biegów lub wersje z przek∏adnià bez-
stopniowà: Do holowania mogà byç u˝ywane jedynie przednie zacze-
py holownicze.
Wyjàç zaczep holowniczy. (
S. 647)
Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, zdjàç za-
Êlepk´ otworu w zderzaku.
W celu zabezpieczenia nadwozia
przed uszkodzeniem pod∏o˝yç
pod ostrze Êrubokr´ta kawa∏ek
mi´kkiego materia∏u, tak jak po-
kazano na ilustracji.
Wsunàç zaczep w gniazdo
i cz´Êciowo wkr´ciç d∏onià.3
2
1
7-2. Post´powanie w sytuacjach awaryjnych613
7
Sytuacje awaryjne
Przygotowanie do awaryjnego holowania samochodu
Holowanie awaryjne
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 613 (Black plate)

Mocno dokr´ciç zaczep przy
u˝yciu klucza do nakr´tek mo-
cujàcych ko∏a lub twardego
metalowego pr´ta.
W bezpieczny sposób przymocowaç link´ holowniczà lub ∏aƒcuch
holowniczy do zaczepu holowniczego.
Nale˝y uwa˝aç aby nie uszkodziç nadwozia samochodu.
WsiàÊç do samochodu, który b´dzie holowany, i uruchomiç silnik.
Je˝eli silnik nie daje si´ uruchomiç, nale˝y wy∏àcznik zap∏onu prze∏àczyç
w pozycj´ „ON” (wersje z mechanicznym kluczykiem) lub przyciskiem roz-
ruchu wybraç stan IGNITION ON (wersje z elektronicznym kluczykiem).
Wersje z uk∏adem wstrzymywania pracy silnika „Stop & Star t”: Przed
przystàpieniem do holowania samochodu, wy∏àcznik zap∏onu prze∏àczyç
w pozycj´ „LOCK” (wersje z mechanicznym kluczykiem) lub przyciskiem
rozruchu wybraç stan wy∏àczony (wersje z elektronicznym kluczykiem),
a nast´pnie uruchomiç silnik.
Przestawiç dêwigni´ skrzyni biegów w po∏o˝enie neutralne
N i zwolniç hamulec postojowy.
Gdy dêwignia skrzyni biegów nie mo˝e zostaç przestawiona: S. 681
Podczas holowania
Gdy silnik nie pracuje, nie dzia∏a wspomaganie w uk∏adzie hamulcowym oraz
kierowniczym i w zwiàzku z tym hamowanie i kierowanie sà znacznie utrud-
nione.
Klucz do nakr´tek mocujàcych ko∏a
Klucz do nakr´tek mocujàcych ko∏a znajduje si´ w baga˝niku. (
S. 647)
7
6
5
4
6147-2. Post´powanie w sytuacjach awaryjnych
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 614 (Black plate)

7-2. Post´powanie w sytuacjach awaryjnych615
7
Sytuacje awaryjne
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Wersje z nap´dem na dwa ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub wszystki-
mi ko∏ami uniesionymi. Je˝eli samochód
holowany jest z przednimi ko∏ami dotyka-
jàcymi pod∏o˝a, mo˝e spowodowaç to
uszkodzenie uk∏adu nap´dowego i powià-
zanych z nim podzespo∏ów.
Wersje z nap´dem na cztery ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami unie-
sionymi. Je˝eli samochód holowany jest
z ko∏ami dotykajàcymi pod∏o˝a, mo˝e spo-
wodowaç to uszkodzenie uk∏adu nap´do-
wego i powiàzanych z nim podzespo∏ów
lub samochód mo˝e odczepiç si´ od holu-
jàcego go pojazdu.
Podczas holowania
Podczas holowania przy u˝yciu linki holowniczej lub ∏aƒcucha holowni-
czego nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏tow-
nych manewrów, które mogà nadmiernie obcià˝yç zaczep holowniczy,
link´ holowniczà lub ∏aƒcuch holowniczy. Zaczep holowniczy, linka ho-
lownicza lub ∏aƒcuch holowniczy mogà uderzyç osoby znajdujàce si´
w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Wy∏àcznika zap∏onu nie wolno prze∏àczaç w pozycj´ „LOCK” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu nie wolno wybieraç
stanu wy∏àczonego (wersje z elektronicznym kluczykiem). Je˝eli zostanie
uruchomiona blokada kierownicy, kierowanie samochodem nie b´dzie
mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e si´ obluzowaç.
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 615 (Black plate)

6167-2. Post´powanie w sytuacjach awaryjnych
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowa-
nia z osià na platformie
Wersje z mechanicznym kluczykiem: Nie wolno holowaç samochodu
z tylnà osià na platformie, gdy wy∏àcznik zap∏onu znajduje si´ w pozycji
„LOCK”. Mechanizm blokady kierownicy nie jest wystarczajàco mocny,
aby utrzymaç przednie ko∏a prosto.
Wersje z elektronicznym kluczykiem: Nie wolno holowaç samochodu
z tylnà osià na platformie, gdy przyciskiem rozruchu wybrany jest stan
wy∏àczony. Mechanizm blokady kierownicy nie jest wystarczajàco moc-
ny, aby utrzymaç przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od pod∏o˝a. W przeciwnym razie pod-
czas holowania mo˝e dojÊç do uszkodzenia samochodu.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas holowania
w pozycji podwieszonej
Nie wolno holowaç tego samochodu w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszkodzenia nadwozia podczas awaryjnego
holowania
Nie wolno mocowaç linki holowniczej lub ∏aƒcucha holowniczego do ele-
mentów zawieszenia.
Podczas holowania samochodu wyposa˝onego w uk∏ad wstrzymywa-
nia pracy silnika „Stop & Start” (w niektórych wersjach)
Je˝eli holowanie samochodu ze wszystkimi 4 ko∏ami dotykajàcymi pod∏o˝a
jest konieczne, aby zabezpieczyç uk∏ad wstrzymywania pracy silnika „Stop &
Star t” nale˝y przed holowaniem samochodu wykonaç poni˝sze czynnoÊci.
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicznym
kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony (wersje
z elektronicznym kluczykiem), a nast´pnie uruchomiç silnik. Je˝eli silnik nie
uruchomi si´, wy∏àcznik zap∏onu nale˝y prze∏àczyç w pozycj´ „ON” (wersje
z mechanicznym kluczykiem) lub przyciskiem rozruchu nale˝y wybraç stan
IGNITION ON (wersje z elektronicznym kluczykiem).
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 616 (Black plate)

Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów uk∏adu klimatyzacji, który praco-
wa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia w oponie lub nierównomierne zu˝ycie
bie˝nika.
ZaÊwieca si´ lampka ostrzegawcza wysokiej temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika.
Zmiana odg∏osu uk∏adu wydechowego
Nadmierny pisk ogumienia przy skr´caniu
Nietypowe odg∏osy elementów zawieszenia
Stukanie lub inne nietypowe odg∏osy dobiegajàce z silnika
Przerywanie, d∏awienie si´ lub nierówna praca silnika
Wyraêna utrata mocy
Âciàganie samochodu w jednà stron´ podczas hamowania
Âciàganie amochodu w jednà stron´ podczas jazdy po p∏askiej,
prostej drodze
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadni-
czego, zapadanie si´ peda∏u niemal do pod∏ogi
7-2. Post´powanie w sytuacjach awaryjnych617
7
Sytuacje awaryjne
W razie podejrzenia nieprawid∏owoÊci
Wystàpienie jednego z wymienionych poni˝ej objawów mo˝e
sygnalizowaç koniecznoÊç regulacji lub naprawy samochodu.
W takiej sytuacji nale˝y jak najszybciej skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
Objawy widoczne
Objawy s∏yszalne
Objawy zauwa˝alne podczas jazdy
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 617 (Black plate)

W celu przywrócenia dop∏ywu paliwa do silnika nale˝y wykonaç ni˝ej
opisane czynnoÊci.
óWersje z mechanicznym kluczykiem:
Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ACC” lub „LOCK”.
Ponownie uruchomiç silnik.
óWersje z elektronicznym kluczykiem:
Przyciskiem rozruchu wybraç stan ACCESSORY lub wy∏àczony.
Ponownie uruchomiç silnik.
2
1
2
1
6187-2. Post´powanie w sytuacjach awaryjnych
Uk∏ad samoczynnego odcinania
dop∏ywu paliwa (wersje z silnikiem
o zap∏onie iskrowym)
W celu zminimalizowania ryzyka wycieku paliwa, w razie zgaÊni´-
cia silnika podczas jazdy lub odpalenia poduszek powietrznych
w rezultacie kolizji, pompa paliwowa przerywa prac´, odcinajàc
dop∏yw paliwa do silnika.
Przed próbà uruchomienia silnika
Sprawdziç pod∏o˝e pod samochodem.
Je˝eli pod samochodem widoczne sà Êlady wycieku paliwa, oznacza to
uszkodzenie uk∏adu zasilania i koniecznoÊç jego naprawy. W takim przypadku
nie wolno uruchamiaç silnika.
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 618 (Black plate)

Poni˝sza lampka ostrzegawcza sygnalizuje ryzyko awarii uk∏adu
hamulcowego. Nale˝y natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
*: Sygna∏ ostrzegawczy uruchomionego hamulca postojowego:
Nieca∏kowite zwolnienie hamulca postojowego sygnalizowane jest sygna∏em
akustycznym (po przekroczeniu pr´dkoÊci 5 km/h).
7-2. Post´powanie w sytuacjach awaryjnych619
7
Sytuacje awaryjne
Gdy zaÊwieci si´ lampka ostrzegawcza
lub rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek
ostrzegawczych, nale˝y, zachowujàc spokój, wykonaç zalecane
czynnoÊci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki
niekoniecznie sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powta-
rzaç,nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Natychmiast zatrzymaç samochód. Kontynuowanie jazdy mo˝e
byç niebezpieczne.
Lampka
ostrzegawczaOpis/Znaczenie
Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrze-
gawczy)*
• Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
• Usterka w uk∏adzie wspomagania hamulców
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest
zwolniony. Je˝eli po ca∏kowitym zwolnieniu hamulca postojo-
wego lampka zgaÊnie, uk∏ad jest sprawny.
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 619 (Black plate)

Poni˝sza lampka ostrzegawcza sygnalizuje ryzyko awarii mogàcej do-
prowadziç do wypadku. Nale˝y natychmiast zatrzymaç samochód
w bezpiecznym miejscu i skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Zaniechanie ustalenia przyczyny zaÊwiecenia si´ którejkolwiek z poni˝-
szych lampek ostrzegawczych grozi doprowadzeniem do nieprawid∏o-
wego funkcjonowania danego podzespo∏u, co mo˝e staç si´ przyczynà
wypadku. Natychmiast zleciç sprawdzenie samochodu autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.

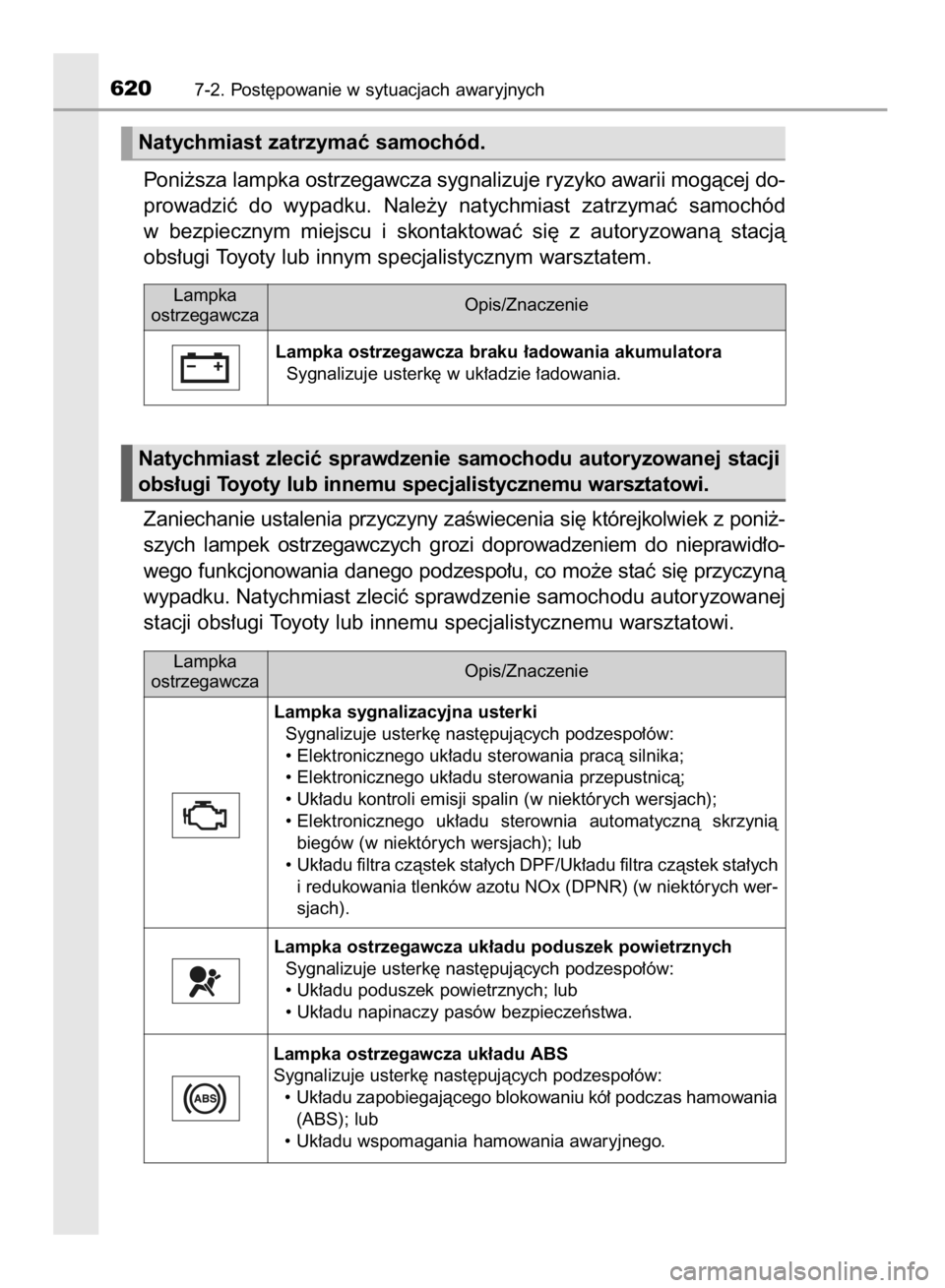

6207-2. Post´powanie w sytuacjach awaryjnych
Natychmiast zatrzymaç samochód.
Lampka
ostrzegawczaOpis/Znaczenie
Lampka
ostrzegawczaOpis/Znaczenie Lampka ostrzegawcza braku ∏adowania akumulatora
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Elektronicznego uk∏adu sterowania pracà silnika;
• Elektronicznego uk∏adu sterowania przepustnicà;
• Uk∏adu kontroli emisji spalin (w niektórych wersjach);
• Elektronicznego uk∏adu sterownia automatycznà skrzynià
biegów (w niektórych wersjach); lub
• Uk∏adu filtra czàstek sta∏ych DPF/Uk∏adu filtra czàstek sta∏ych
i redukowania tlenków azotu NOx (DPNR) (w niektórych wer-
sjach).
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Lampka ostrzegawcza uk∏adu ABS
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegajàcego blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
26 IO RAV4 OM42A79E 6/19/15 1:51 PM Page 620 (Black plate)
