1001-2. Sistema de prevenção antirroubo
●Locais com muitas vibrações e ruídos ou situações em que o veículo está
sujeito a impactos ou vibrações repetidos:
• Quando está estacionado num parque de estacionamento
• Quando o veículo é transportado por um ferry, atrelado, comboio, etc.
• Quando o gelo que aderiu ao veículo é removido
• Quando o veículo está numa máquina de lavagem automática ou numa
lavagem de elevada pressão
• Quando está sob granizo ou uma tempestade de raios
■Considerações sobre a deteção do sensor de inclinação (se equipado)
O sensor pode ativar o alarme nas seguintes situações:
●O veículo é transportado por um ferry, atrelado, comboio, etc..
●O veículo está estacionado num parque de estacionamento.
●O veículo está dentro de uma máquina de lavagem de veículos que move o
veículo.
●Um dos pneus perde ar.
●O veículo está levantado pelo macaco.
●Ocorre um terramoto ou a estrada aluiu.
●Está a ser carregada ou descarregada carga do porta-bagagem do tejadi-
lho.
AT E N Ç Ã O
■Para garantir que o sensor de intrusão funciona corretamente
●Instalar acessórios que não sejam genuínos Toyota ou deixar objetos
entre o banco do condutor e o banco do passageiro da frente pode reduzir
a performance de deteção.
●Para se certificar que os sensores fun-
cionam devidamente, não lhes toque
nem os cubra.
●Não pulverize purificadores de ar ou
outros produtos diretamente nos orifí-
cios do sensor.

101

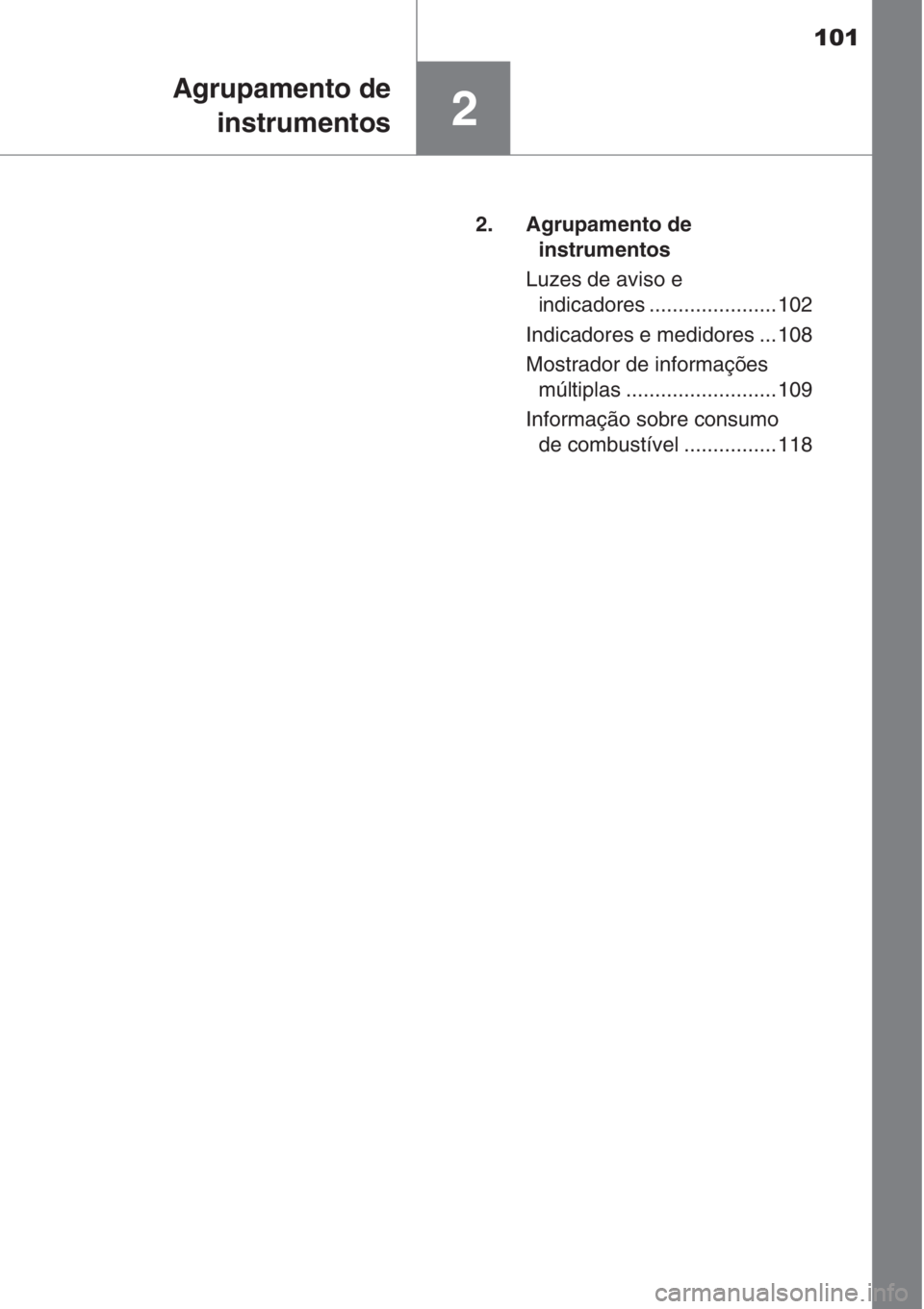

2
Agrupamento de
instrumentos
2. Agrupamento de
instrumentos
Luzes de aviso e
indicadores ...................... 102
Indicadores e medidores ... 108
Mostrador de informações
múltiplas .......................... 109
Informação sobre consumo
de combustível ................ 118

1022. Agrupamento de instrumentos

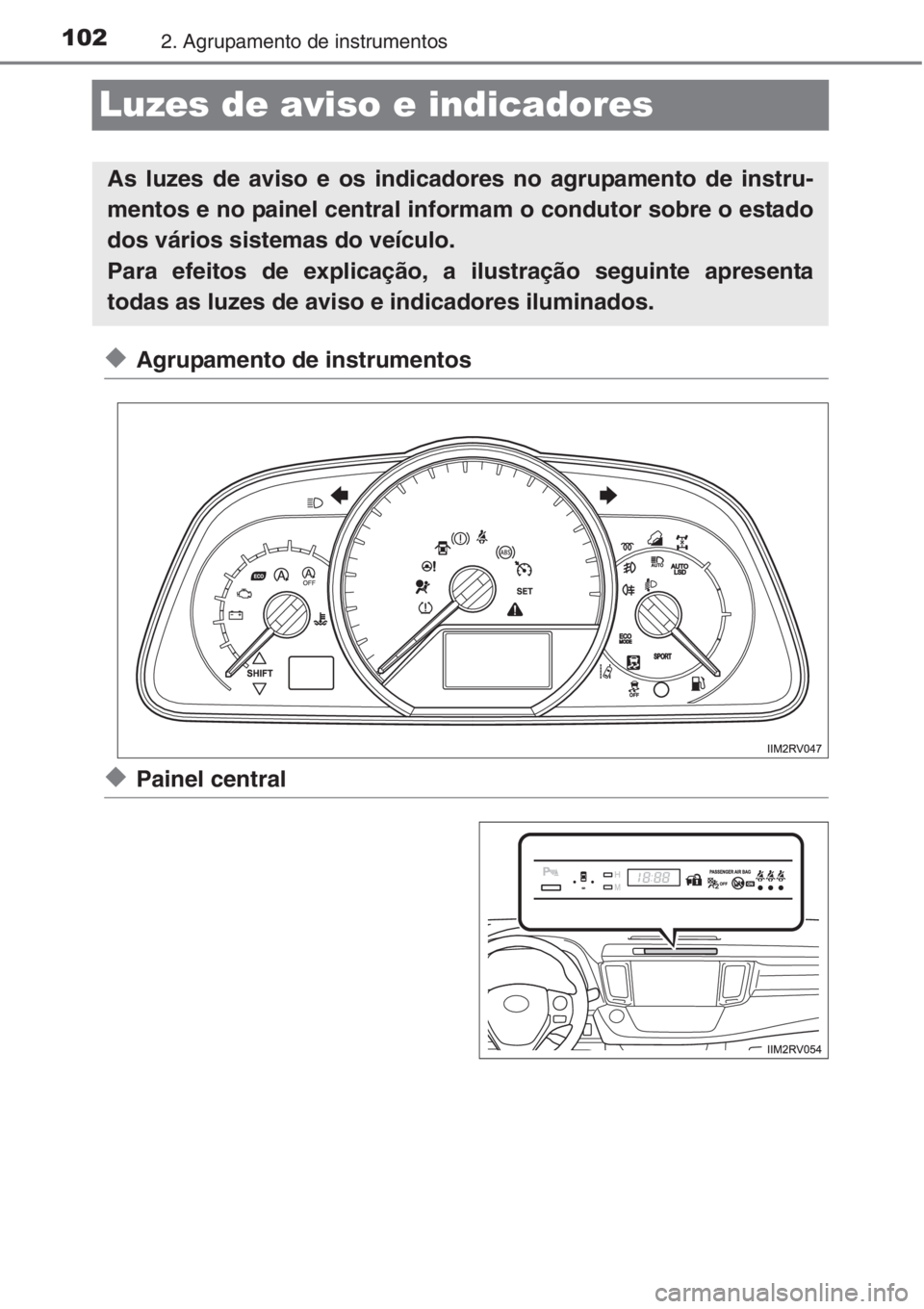

Luzes de aviso e indicadores
◆Agrupamento de instrumentos
◆Painel central
As luzes de aviso e os indicadores no agrupamento de instru-
mentos e no painel central informam o condutor sobre o estado
dos vários sistemas do veículo.
Para efeitos de explicação, a ilustração seguinte apresenta
todas as luzes de aviso e indicadores iluminados.

1032. Agrupamento de instrumentos
2
Agrupamento de instrumentos
◆Espelhos retrovisores exteriores (veículos com BSM)
As luzes de aviso informam o condutor sobre avarias nos sistemas do
veículo indicados.
Luzes de aviso
*1Luz de aviso principal
(→P. 628)*1, 2
(se equipado)
Luz do indicador de can-
celamento do sistema
Stop & Start (→P. 621)
*1Luz de aviso do sistema
de travagem (→P. 619)*1Indicador de derrapa-
gem (→P. 621)
*1Luz de aviso do sistema
de carga
(→P. 620)Luz de aviso de porta
aberta (→P. 622)
*1Lâmpada indicadora de
avaria (→P. 620)Luz de aviso de cinto de
segurança (→P. 622)
*1Luz de aviso do SRS
(→P. 620)Luz de aviso de nível
baixo de combustível
(→P. 622)
*1Luz de aviso de ABS
(→P. 620)*1
(vermelho)
Luz de aviso da tempe-
ratura do líquido de refri-
geração do motor
(→P. 622)
*1Luz de aviso do sistema
da direção assistida ele-
tricamente (→P. 621)*1
(se equipado)
Luz de aviso do sistema
de nivelamento automá-
tico dos faróis (→P. 621)

1042. Agrupamento de instrumentos
*1: Estas luzes acendem quando o interruptor do motor é colocado na posição
"ON" (veículos sem sistema de chave inteligente para entrada e arranque)
ou no modo IGNITION ON (veículos sem sistema de chave inteligente para
entrada e arranque) para indicar que está a ser feita a verificação de um
sistema. Estas luzes desligam depois do motor ser posto em funciona-
mento, ou depois de alguns segundos. Pode haver uma avaria num sis-
tema se as luzes não acenderem ou não apagarem. Leve o seu veículo
para uma inspeção a um concessionário ou reparador Toyota autorizado
ou a qualquer outro profissional igualmente qualificado e equipado.
*2: A luz pisca para indicar uma avaria.

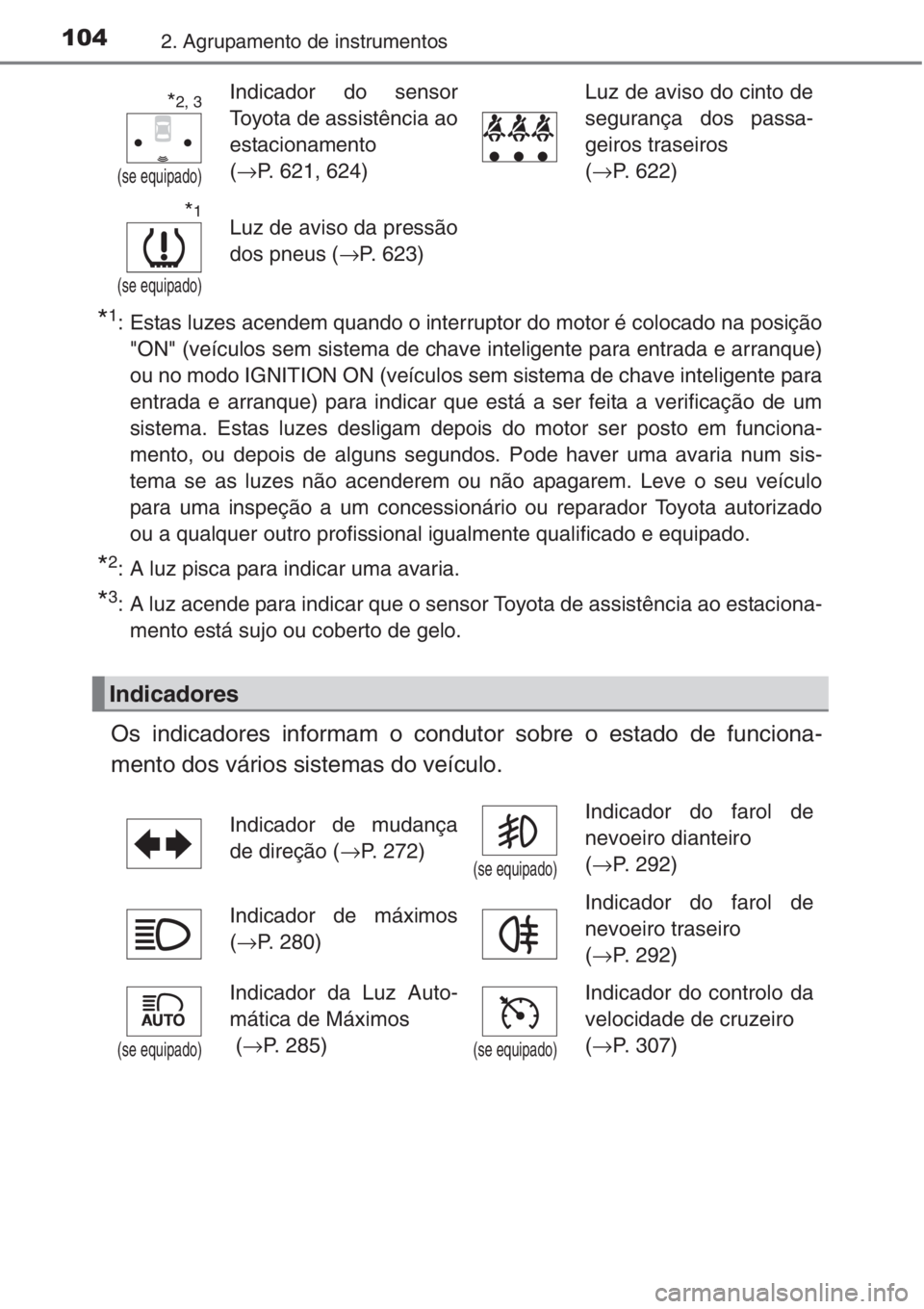

*3: A luz acende para indicar que o sensor Toyota de assistência ao estaciona-
mento está sujo ou coberto de gelo.
Os indicadores informam o condutor sobre o estado de funciona-
mento dos vários sistemas do veículo.
*2, 3
(se equipado)
Indicador do sensor
Toyota de assistência ao
estacionamento
(→P. 621, 624)Luz de aviso do cinto de
segurança dos passa-
geiros traseiros
(→P. 622)
*1
(se equipado)
Luz de aviso da pressão
dos pneus (→P. 623)
Indicadores
Indicador de mudança
de direção (→P. 272)
(se equipado)
Indicador do farol de
nevoeiro dianteiro
(→P. 292)
Indicador de máximos
(→P. 280)Indicador do farol de
nevoeiro traseiro
(→P. 292)
(se equipado)
Indicador da Luz Auto-
mática de Máximos
(→P. 285)
(se equipado)
Indicador do controlo da
velocidade de cruzeiro
(→P. 307)

1052. Agrupamento de instrumentos
2
Agrupamento de instrumentos
(se equipado)
Indicador "SET" do con-
trolo da velocidade de
cruzeiro (→P. 307)*1
(se equipado)
Luz do Indicador de
Condução Eco
(→P. 208)
*1, 2Indicador de derrapa-
gem (→P. 337)*1
(se equipado)
Indicador do sistema
Stop & Start (→P. 326)
*1Indicador VSC OFF
(→P. 337)*1
(se equipado)
Indicador de cancela-
mento do sistema Stop
& Start (→P. 327)
(azul)
Indicador de tempera-
tura baixa do líquido de
refrigeração do motor*1
(se equipado)
Indicador do bloqueio da
engrenagem da tração
às 4 rodas (→P. 325)
(se equipado)
Indicador de pré-aqueci-
mento do motor
(→P. 232, 236)*1
(se equipado)
Indicador "AUTO LSD"
(→P. 337)
*1
(se equipado)
Indicador do sistema de
controlo de assistência
em descidas (→P. 343)
(se equipado)
Indicador do sensor
Toyota de assistência ao
estacionamento
(→P. 319)
Indicador de segurança
(→P. 87, 95)
(se equipado)
Indicador LDA
(→P. 311)
(se equipado)
Indicador "SPORT"
(→P. 246)*3
(se equipado)
Indicador do BSM do
espelho retrovisor exte-
rior (→P. 346)
(se equipado)
Indicador "ECO MODE"
(→P. 246)*1Indicador
“PASSENGER
AIR BAG”
(→P. 5 9 )
*1
(se equipado)
Indicador de Velocidade
Engrenada
(→P. 256, 269)

1062. Agrupamento de instrumentos

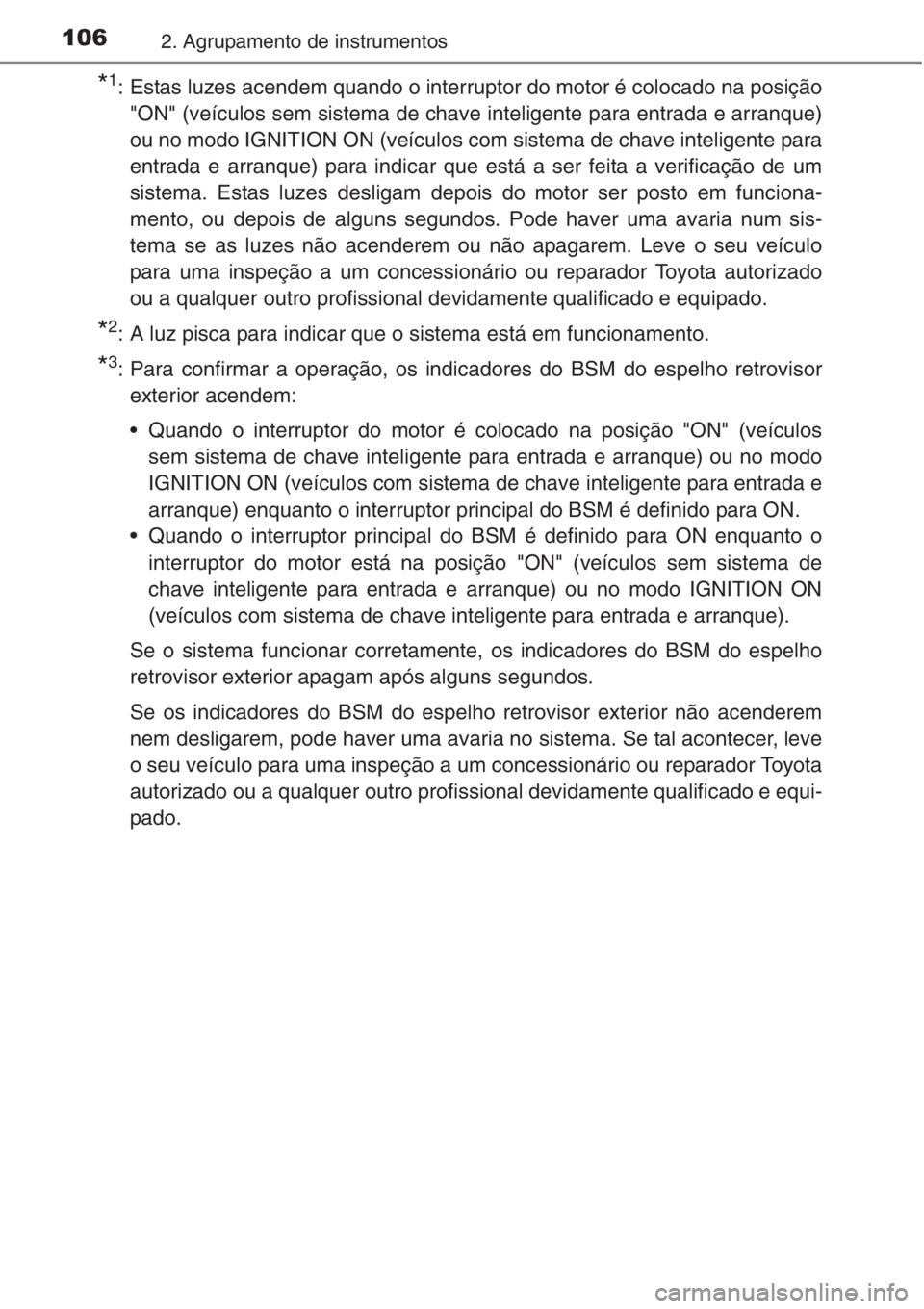

*1: Estas luzes acendem quando o interruptor do motor é colocado na posição
"ON" (veículos sem sistema de chave inteligente para entrada e arranque)
ou no modo IGNITION ON (veículos com sistema de chave inteligente para
entrada e arranque) para indicar que está a ser feita a verificação de um
sistema. Estas luzes desligam depois do motor ser posto em funciona-
mento, ou depois de alguns segundos. Pode haver uma avaria num sis-
tema se as luzes não acenderem ou não apagarem. Leve o seu veículo
para uma inspeção a um concessionário ou reparador Toyota autorizado
ou a qualquer outro profissional devidamente qualificado e equipado.
*2: A luz pisca para indicar que o sistema está em funcionamento.
*3: Para confirmar a operação, os indicadores do BSM do espelho retrovisor
exterior acendem:
• Quando o interruptor do motor é colocado na posição "ON" (veículos
sem sistema de chave inteligente para entrada e arranque) ou no modo
IGNITION ON (veículos com sistema de chave inteligente para entrada e
arranque) enquanto o interruptor principal do BSM é definido para ON.
• Quando o interruptor principal do BSM é definido para ON enquanto o
interruptor do motor está na posição "ON" (veículos sem sistema de
chave inteligente para entrada e arranque) ou no modo IGNITION ON
(veículos com sistema de chave inteligente para entrada e arranque).
Se o sistema funcionar corretamente, os indicadores do BSM do espelho
retrovisor exterior apagam após alguns segundos.
Se os indicadores do BSM do espelho retrovisor exterior não acenderem
nem desligarem, pode haver uma avaria no sistema. Se tal acontecer, leve
o seu veículo para uma inspeção a um concessionário ou reparador Toyota
autorizado ou a qualquer outro profissional devidamente qualificado e equi-
pado.

1072. Agrupamento de instrumentos
2
Agrupamento de instrumentos

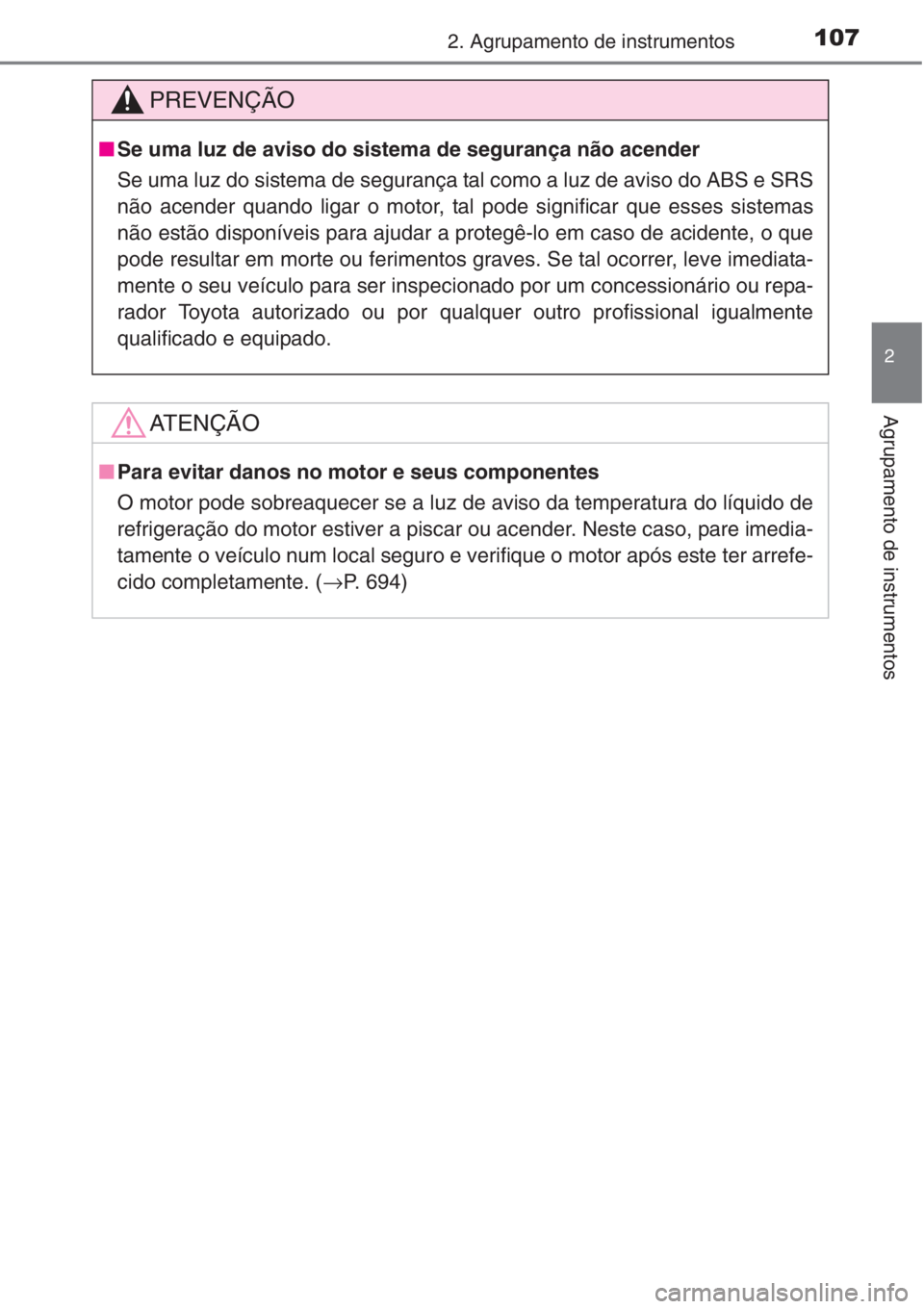

PREVENÇÃO
■Se uma luz de aviso do sistema de segurança não acender
Se uma luz do sistema de segurança tal como a luz de aviso do ABS e SRS
não acender quando ligar o motor, tal pode significar que esses sistemas
não estão disponíveis para ajudar a protegê-lo em caso de acidente, o que
pode resultar em morte ou ferimentos graves. Se tal ocorrer, leve imediata-
mente o seu veículo para ser inspecionado por um concessionário ou repa-
rador Toyota autorizado ou por qualquer outro profissional igualmente
qualificado e equipado.
AT E N Ç Ã O
■Para evitar danos no motor e seus componentes
O motor pode sobreaquecer se a luz de aviso da temperatura do líquido de
refrigeração do motor estiver a piscar ou acender. Neste caso, pare imedia-
tamente o veículo num local seguro e verifique o motor após este ter arrefe-
cido completamente. (→P. 694)

1082. Agrupamento de instrumentos

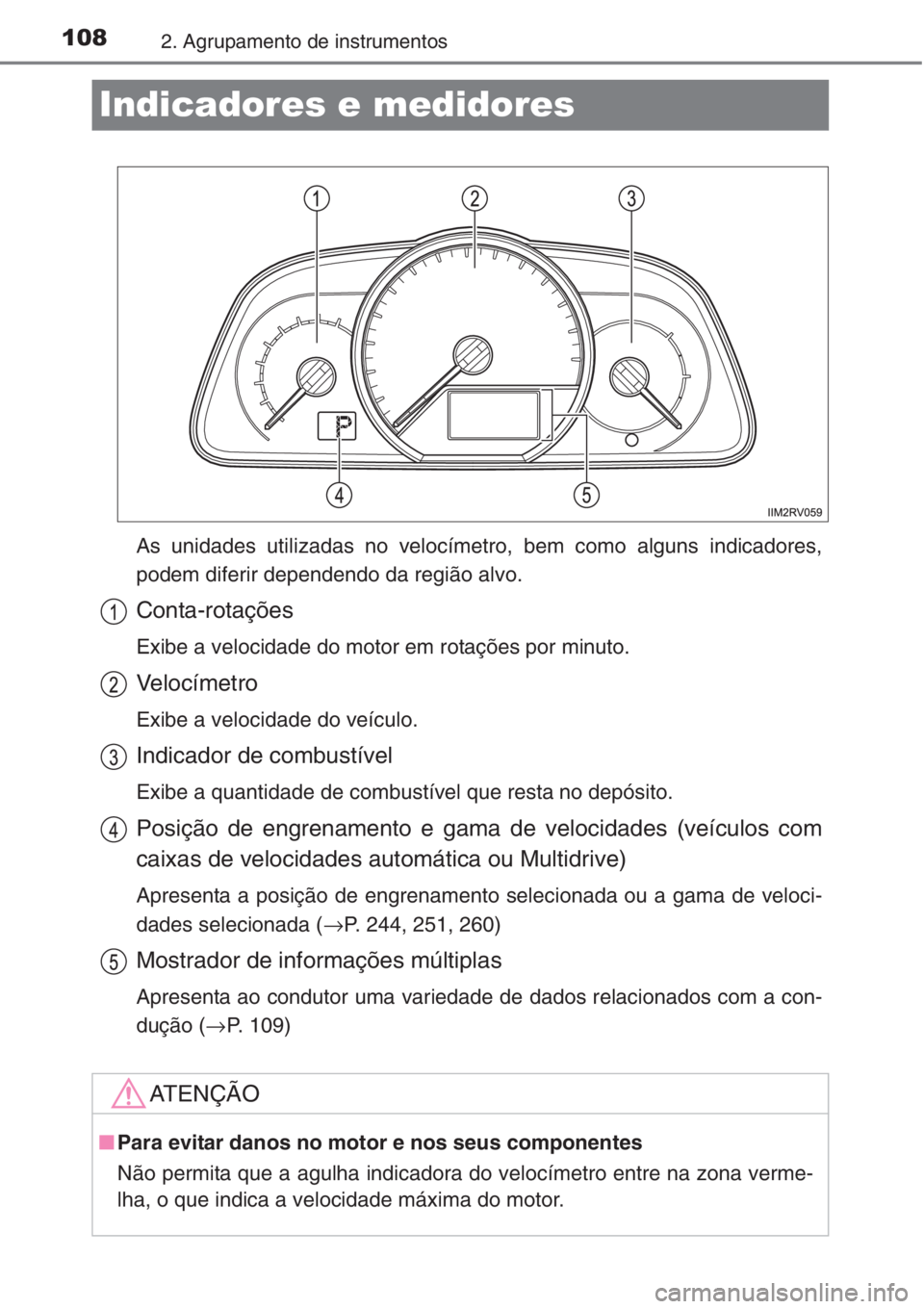

Indicadores e medidores
As unidades utilizadas no velocímetro, bem como alguns indicadores,
podem diferir dependendo da região alvo.
Conta-rotações
Exibe a velocidade do motor em rotações por minuto.
Velocímetro
Exibe a velocidade do veículo.
Indicador de combustível
Exibe a quantidade de combustível que resta no depósito.
Posição de engrenamento e gama de velocidades (veículos com
caixas de velocidades automática ou Multidrive)
Apresenta a posição de engrenamento selecionada ou a gama de veloci-
dades selecionada (→P. 244, 251, 260)
Mostrador de informações múltiplas
Apresenta ao condutor uma variedade de dados relacionados com a con-
dução (→P. 109)
AT E N Ç Ã O
■Para evitar danos no motor e nos seus componentes
Não permita que a agulha indicadora do velocímetro entre na zona verme-
lha, o que indica a velocidade máxima do motor.

109
2
2. Agrupamento de instrumentos
Agrupamento de instrumentos

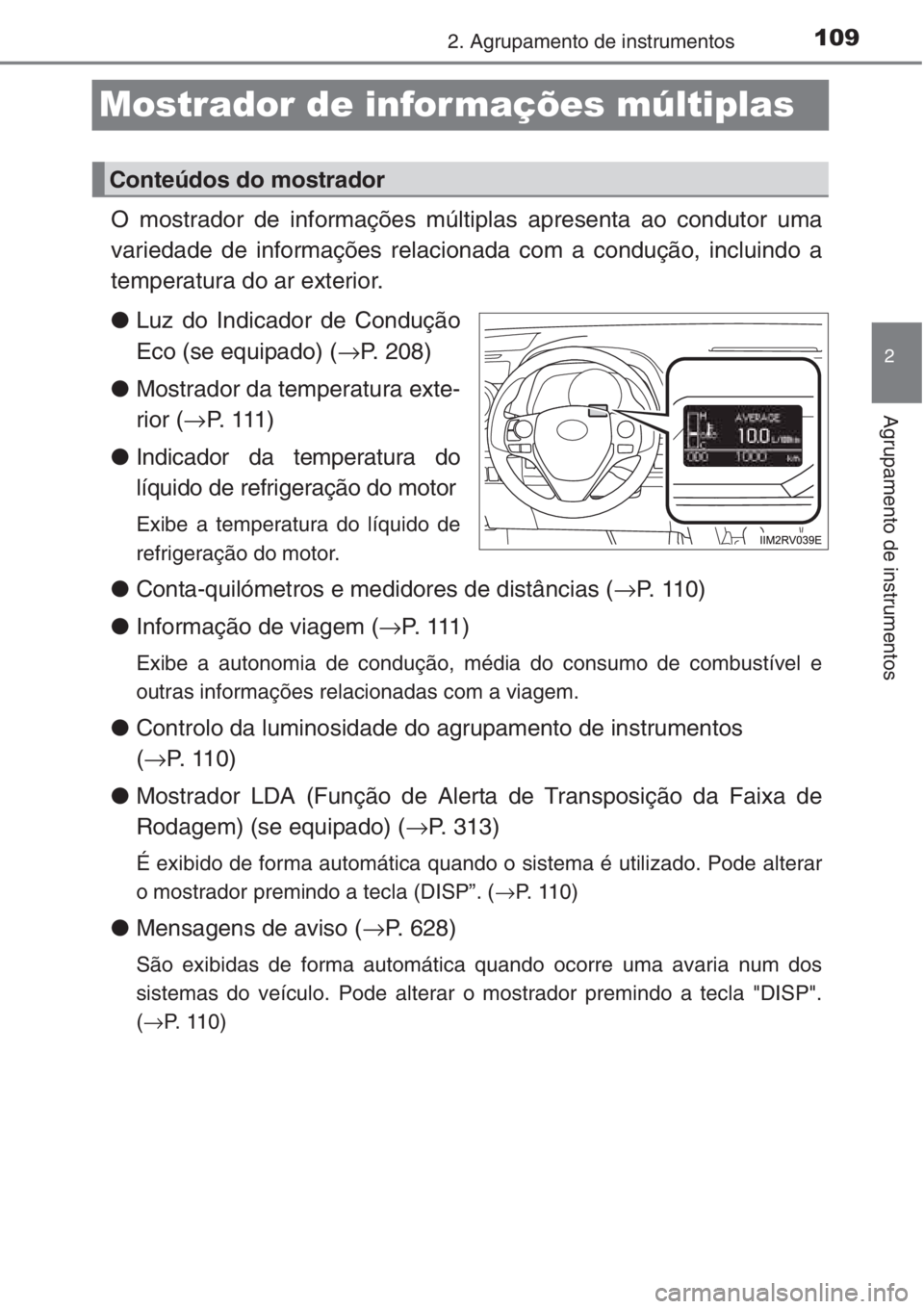

Mostrador de informações múltiplas
O mostrador de informações múltiplas apresenta ao condutor uma
variedade de informações relacionada com a condução, incluindo a
temperatura do ar exterior.
●Luz do Indicador de Condução
Eco (se equipado) (→P. 208)
●Mostrador da temperatura exte-
rior (→P. 1 1 1 )
●Indicador da temperatura do
líquido de refrigeração do motor
Exibe a temperatura do líquido de
refrigeração do motor.
●Conta-quilómetros e medidores de distâncias (→P. 110)
●Informação de viagem (→P. 1 1 1 )
Exibe a autonomia de condução, média do consumo de combustível e
outras informações relacionadas com a viagem.
●Controlo da luminosidade do agrupamento de instrumentos
(→P. 110)
●Mostrador LDA (Função de Alerta de Transposição da Faixa de
Rodagem) (se equipado) (→P. 313)
É exibido de forma automática quando o sistema é utilizado. Pode alterar
o mostrador premindo a tecla (DISP”. (→P. 110)
●Mensagens de aviso (→P. 628)
São exibidas de forma automática quando ocorre uma avaria num dos
sistemas do veículo. Pode alterar o mostrador premindo a tecla "DISP".
(→P. 110)
Conteúdos do mostrador
