Page 71 of 766

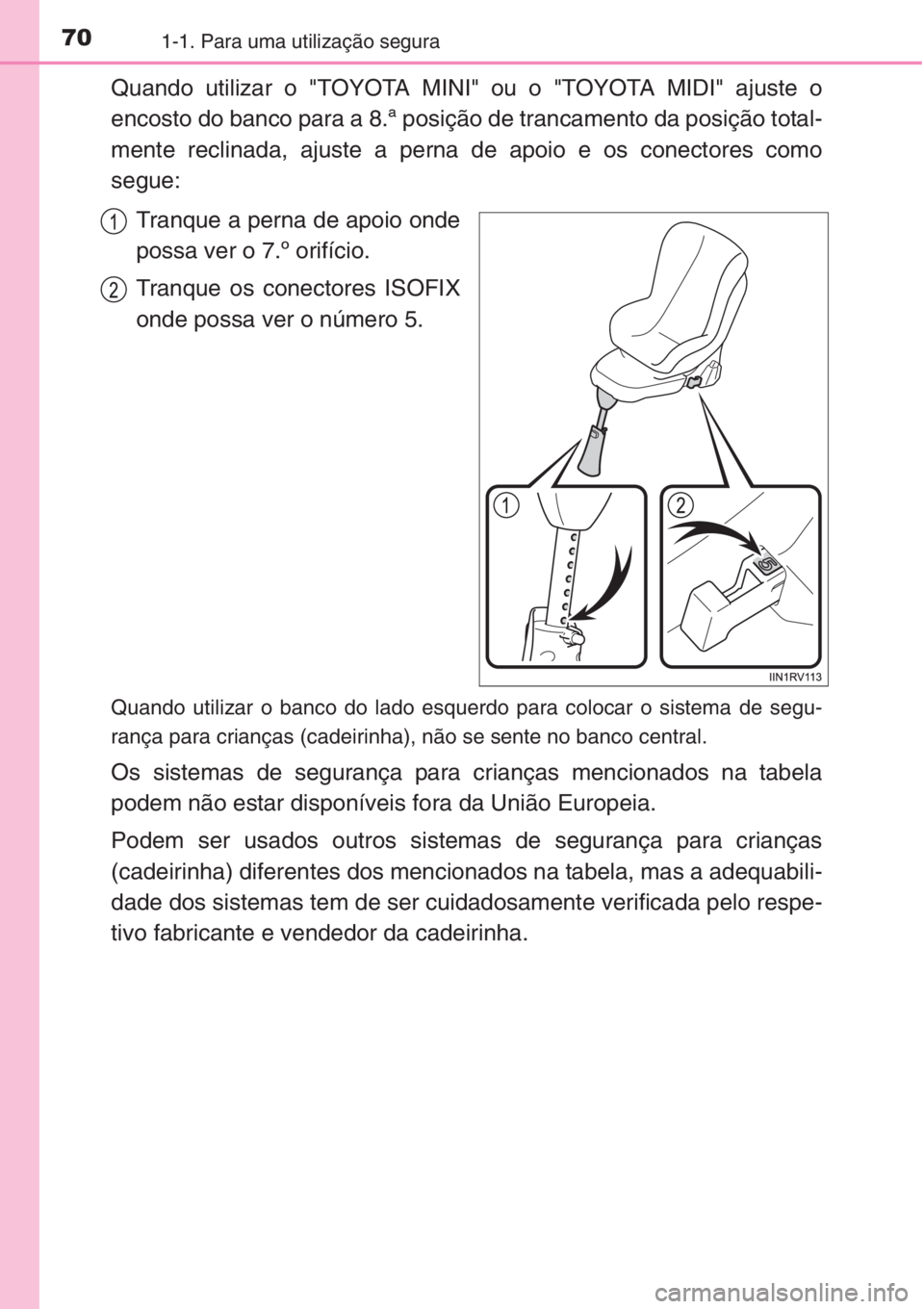

701-1. Para uma utilização segura
Quando utilizar o "TOYOTA MINI" ou o "TOYOTA MIDI" ajuste o
encosto do banco para a 8.ª posição de trancamento da posição total-
mente reclinada, ajuste a perna de apoio e os conectores como
segue:
Tranque a perna de apoio onde
possa ver o 7.º orifício.
Tranque os conectores ISOFIX
onde possa ver o número 5.
Quando utilizar o banco do lado esquerdo para colocar o sistema de segu-
rança para crianças (cadeirinha), não se sente no banco central.
Os sistemas de segurança para crianças mencionados na tabela
podem não estar disponíveis fora da União Europeia.
Podem ser usados outros sistemas de segurança para crianças
(cadeirinha) diferentes dos mencionados na tabela, mas a adequabili-
dade dos sistemas tem de ser cuidadosamente verificada pelo respe-
tivo fabricante e vendedor da cadeirinha.
Page 72 of 766

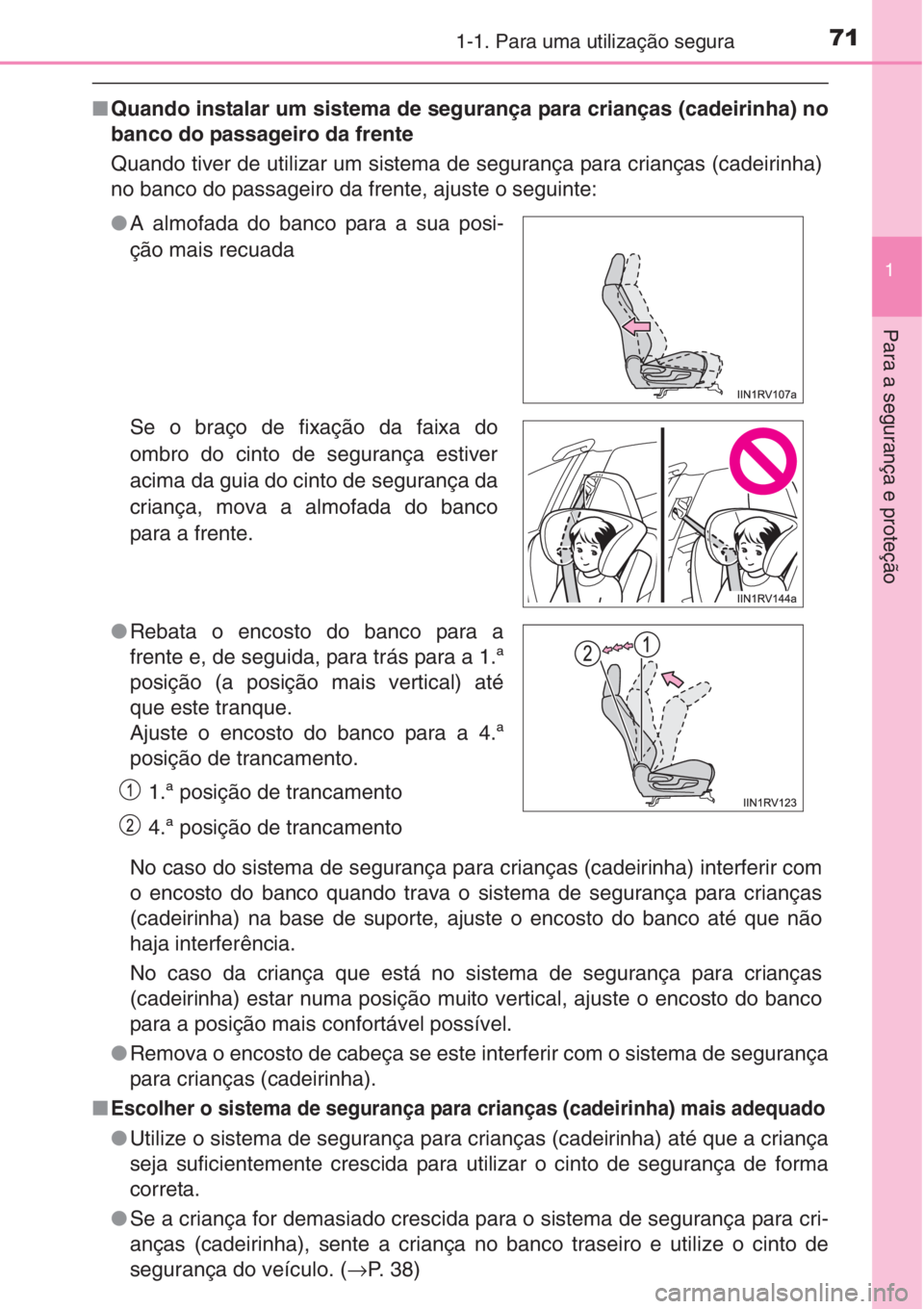

711-1. Para uma utilização segura
1
Para a segurança e proteção
■Quando instalar um sistema de segurança para crianças (cadeirinha) no
banco do passageiro da frente
Quando tiver de utilizar um sistema de segurança para crianças (cadeirinha)
no banco do passageiro da frente, ajuste o seguinte:
No caso do sistema de segurança para crianças (cadeirinha) interferir com
o encosto do banco quando trava o sistema de segurança para crianças
(cadeirinha) na base de suporte, ajuste o encosto do banco até que não
haja interferência.
No caso da criança que está no sistema de segurança para crianças
(cadeirinha) estar numa posição muito vertical, ajuste o encosto do banco
para a posição mais confortável possível.
●Remova o encosto de cabeça se este interferir com o sistema de segurança
para crianças (cadeirinha).
■
Escolher o sistema de segurança para crianças (cadeirinha) mais adequado
●Utilize o sistema de segurança para crianças (cadeirinha) até que a criança
seja suficientemente crescida para utilizar o cinto de segurança de forma
correta.
●Se a criança for demasiado crescida para o sistema de segurança para cri-
anças (cadeirinha), sente a criança no banco traseiro e utilize o cinto de
segurança do veículo. (→P. 3 8 ) ●A almofada do banco para a sua posi-
ção mais recuada
Se o braço de fixação da faixa do
ombro do cinto de segurança estiver
acima da guia do cinto de segurança da
criança, mova a almofada do banco
para a frente.
●Rebata o encosto do banco para a
frente e, de seguida, para trás para a 1.ª
posição (a posição mais vertical) até
que este tranque.
Ajuste o encosto do banco para a 4.ª
posição de trancamento.
1.ª posição de trancamento
4.ª posição de trancamento
Page 73 of 766

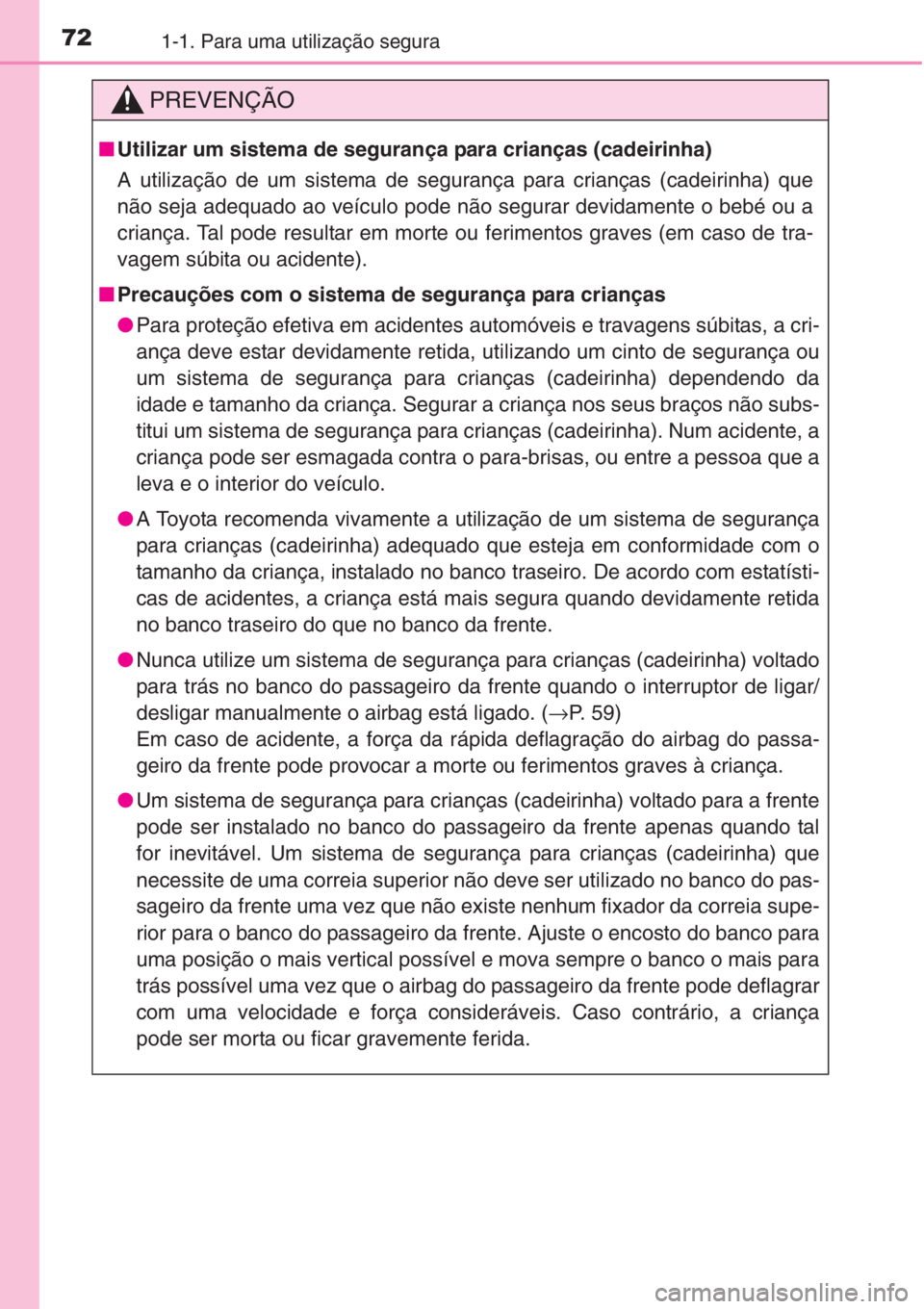

721-1. Para uma utilização segura
PREVENÇÃO
■Utilizar um sistema de segurança para crianças (cadeirinha)
A utilização de um sistema de segurança para crianças (cadeirinha) que
não seja adequado ao veículo pode não segurar devidamente o bebé ou a
criança. Tal pode resultar em morte ou ferimentos graves (em caso de tra-
vagem súbita ou acidente).
■Precauções com o sistema de segurança para crianças
●Para proteção efetiva em acidentes automóveis e travagens súbitas, a cri-
ança deve estar devidamente retida, utilizando um cinto de segurança ou
um sistema de segurança para crianças (cadeirinha) dependendo da
idade e tamanho da criança. Segurar a criança nos seus braços não subs-
titui um sistema de segurança para crianças (cadeirinha). Num acidente, a
criança pode ser esmagada contra o para-brisas, ou entre a pessoa que a
leva e o interior do veículo.
●A Toyota recomenda vivamente a utilização de um sistema de segurança
para crianças (cadeirinha) adequado que esteja em conformidade com o
tamanho da criança, instalado no banco traseiro. De acordo com estatísti-
cas de acidentes, a criança está mais segura quando devidamente retida
no banco traseiro do que no banco da frente.
●Nunca utilize um sistema de segurança para crianças (cadeirinha) voltado
para trás no banco do passageiro da frente quando o interruptor de ligar/
desligar manualmente o airbag está ligado. (→P. 59)
Em caso de acidente, a força da rápida deflagração do airbag do passa-
geiro da frente pode provocar a morte ou ferimentos graves à criança.
●Um sistema de segurança para crianças (cadeirinha) voltado para a frente
pode ser instalado no banco do passageiro da frente apenas quando tal
for inevitável. Um sistema de segurança para crianças (cadeirinha) que
necessite de uma correia superior não deve ser utilizado no banco do pas-
sageiro da frente uma vez que não existe nenhum fixador da correia supe-
rior para o banco do passageiro da frente. Ajuste o encosto do banco para
uma posição o mais vertical possível e mova sempre o banco o mais para
trás possível uma vez que o airbag do passageiro da frente pode deflagrar
com uma velocidade e força consideráveis. Caso contrário, a criança
pode ser morta ou ficar gravemente ferida.
Page 74 of 766

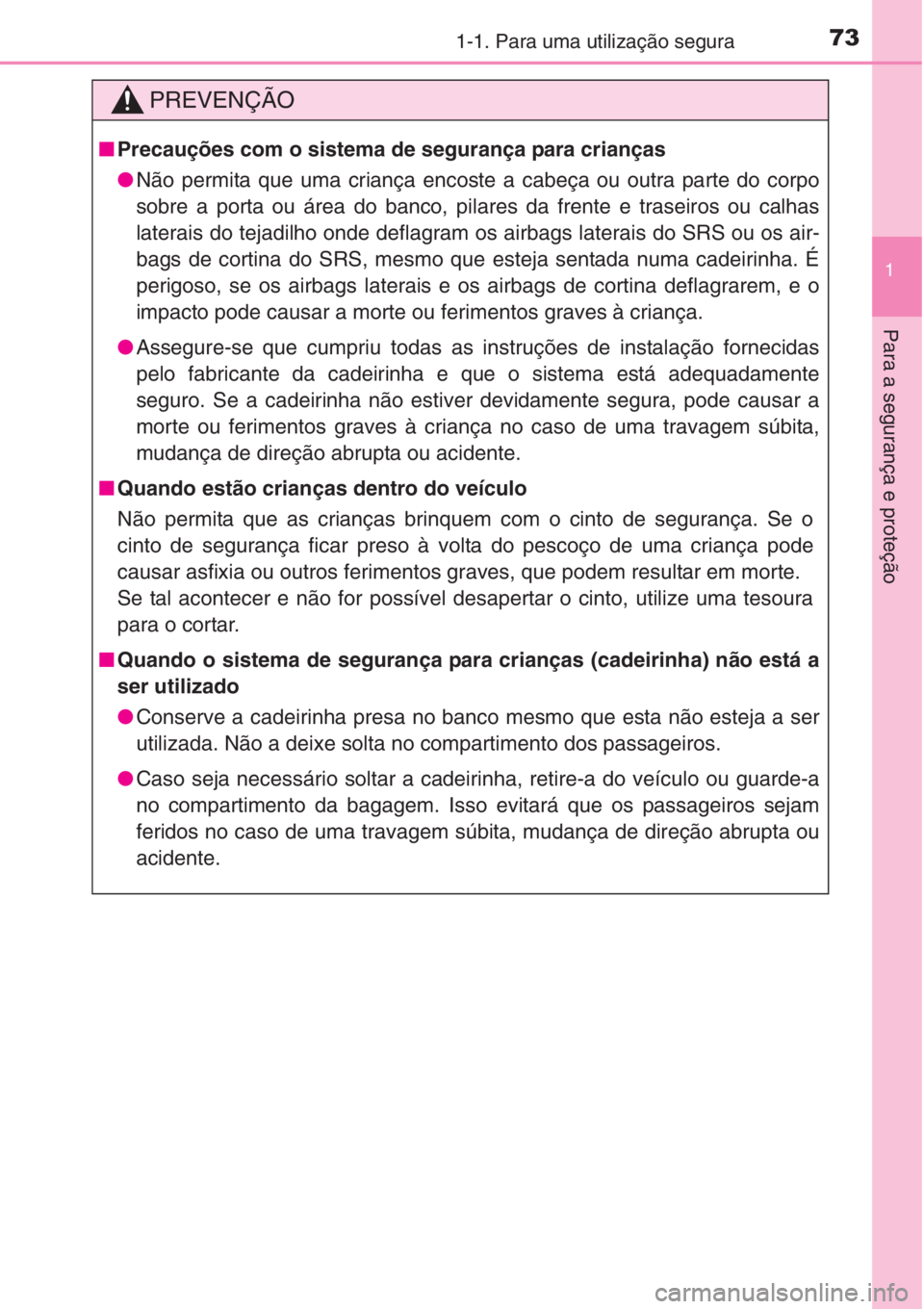

731-1. Para uma utilização segura
1
Para a segurança e proteção
PREVENÇÃO
■Precauções com o sistema de segurança para crianças
●Não permita que uma criança encoste a cabeça ou outra parte do corpo
sobre a porta ou área do banco, pilares da frente e traseiros ou calhas
laterais do tejadilho onde deflagram os airbags laterais do SRS ou os air-
bags de cortina do SRS, mesmo que esteja sentada numa cadeirinha. É
perigoso, se os airbags laterais e os airbags de cortina deflagrarem, e o
impacto pode causar a morte ou ferimentos graves à criança.
●Assegure-se que cumpriu todas as instruções de instalação fornecidas
pelo fabricante da cadeirinha e que o sistema está adequadamente
seguro. Se a cadeirinha não estiver devidamente segura, pode causar a
morte ou ferimentos graves à criança no caso de uma travagem súbita,
mudança de direção abrupta ou acidente.
■Quando estão crianças dentro do veículo
Não permita que as crianças brinquem com o cinto de segurança. Se o
cinto de segurança ficar preso à volta do pescoço de uma criança pode
causar asfixia ou outros ferimentos graves, que podem resultar em morte.
Se tal acontecer e não for possível desapertar o cinto, utilize uma tesoura
para o cortar.
■Quando o sistema de segurança para crianças (cadeirinha) não está a
ser utilizado
●Conserve a cadeirinha presa no banco mesmo que esta não esteja a ser
utilizada. Não a deixe solta no compartimento dos passageiros.
●Caso seja necessário soltar a cadeirinha, retire-a do veículo ou guarde-a
no compartimento da bagagem. Isso evitará que os passageiros sejam
feridos no caso de uma travagem súbita, mudança de direção abrupta ou
acidente.
Page 75 of 766

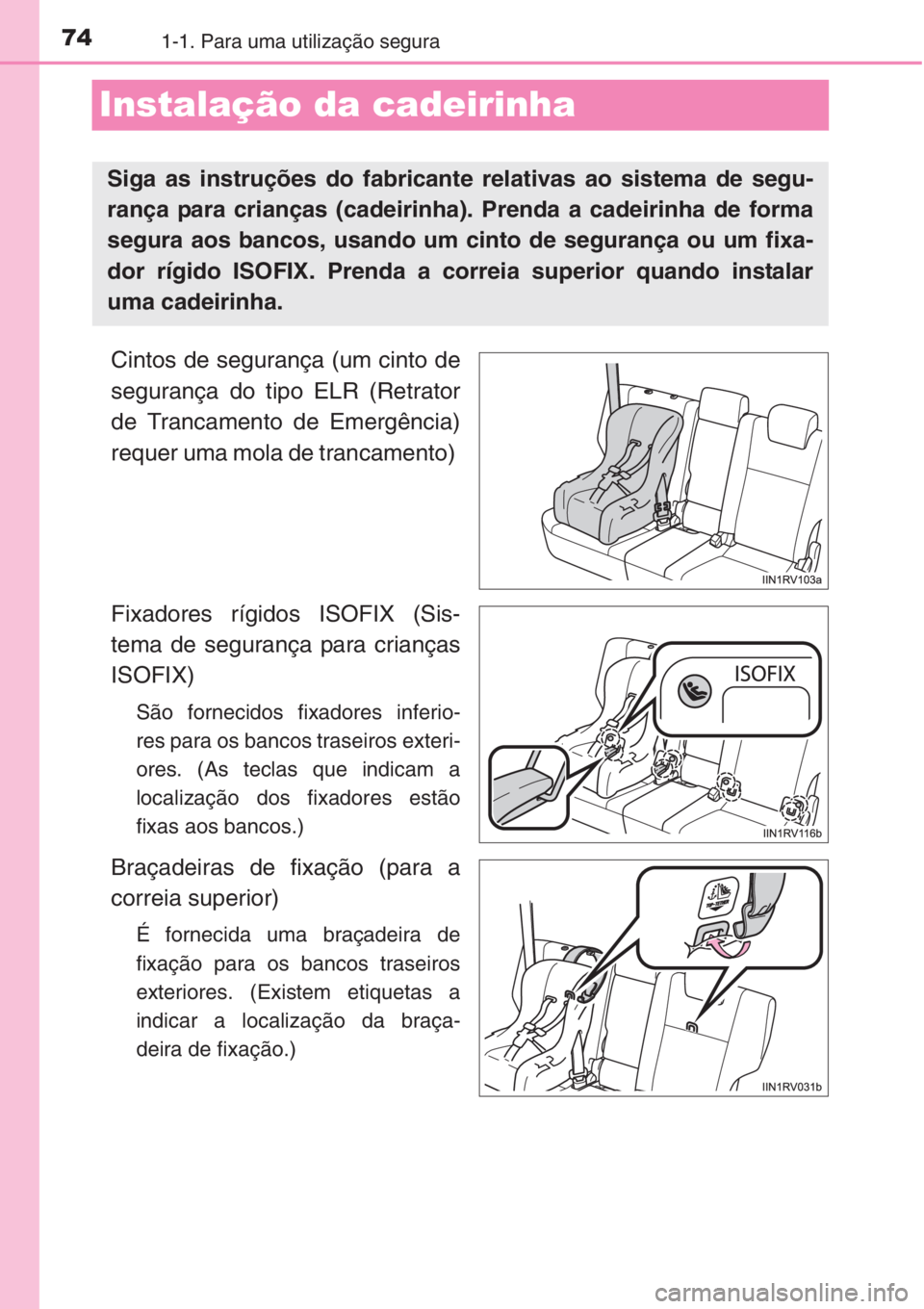

741-1. Para uma utilização segura
Instalação da cadeirinha
Cintos de segurança (um cinto de
segurança do tipo ELR (Retrator
de Trancamento de Emergência)
requer uma mola de trancamento)
Fixadores rígidos ISOFIX (Sis-
tema de segurança para crianças
ISOFIX)
São fornecidos fixadores inferio-
res para os bancos traseiros exteri-
ores. (As teclas que indicam a
localização dos fixadores estão
fixas aos bancos.)
Braçadeiras de fixação (para a
correia superior)
É fornecida uma braçadeira de
fixação para os bancos traseiros
exteriores. (Existem etiquetas a
indicar a localização da braça-
deira de fixação.)
Siga as instruções do fabricante relativas ao sistema de segu-
rança para crianças (cadeirinha). Prenda a cadeirinha de forma
segura aos bancos, usando um cinto de segurança ou um fixa-
dor rígido ISOFIX. Prenda a correia superior quando instalar
uma cadeirinha.
Page 76 of 766

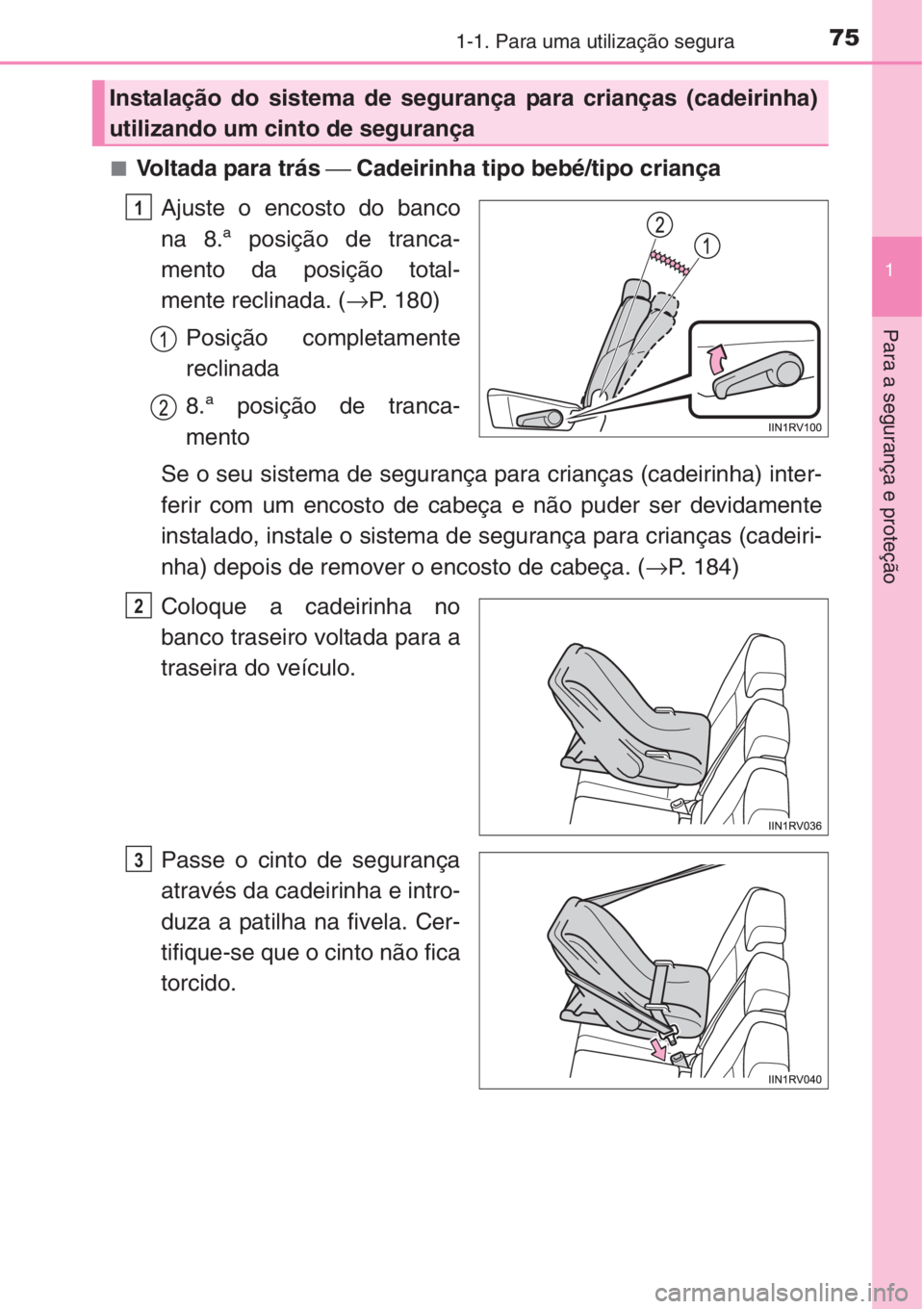

751-1. Para uma utilização segura
1
Para a segurança e proteção
■Voltada para trás ⎯ Cadeirinha tipo bebé/tipo criança
Ajuste o encosto do banco
na 8.ª posição de tranca-
mento da posição total-
mente reclinada. (→P. 180)
Posição completamente
reclinada
8.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) depois de remover o encosto de cabeça. (→P. 184)
Coloque a cadeirinha no
banco traseiro voltada para a
traseira do veículo.
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instalação do sistema de segurança para crianças (cadeirinha)
utilizando um cinto de segurança
1
2
3
Page 77 of 766

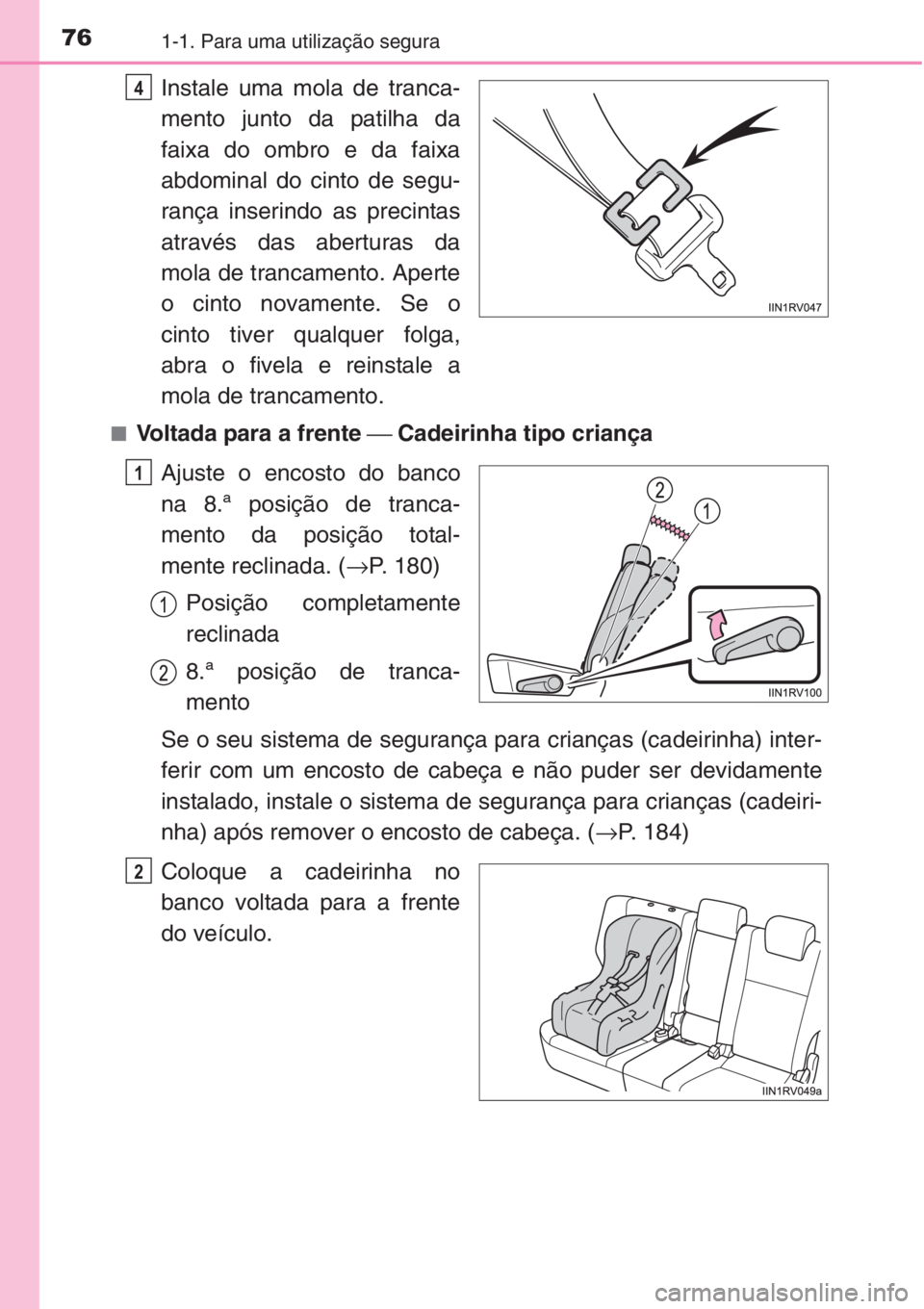

761-1. Para uma utilização segura
Instale uma mola de tranca-
mento junto da patilha da
faixa do ombro e da faixa
abdominal do cinto de segu-
rança inserindo as precintas
através das aberturas da
mola de trancamento. Aperte
o cinto novamente. Se o
cinto tiver qualquer folga,
abra o fivela e reinstale a
mola de trancamento.
■Voltada para a frente ⎯ Cadeirinha tipo criança
Ajuste o encosto do banco
na 8.ª posição de tranca-
mento da posição total-
mente reclinada. (→P. 180)
Posição completamente
reclinada
8.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. (→P. 184)
Coloque a cadeirinha no
banco voltada para a frente
do veículo.
4
1
2
Page 78 of 766

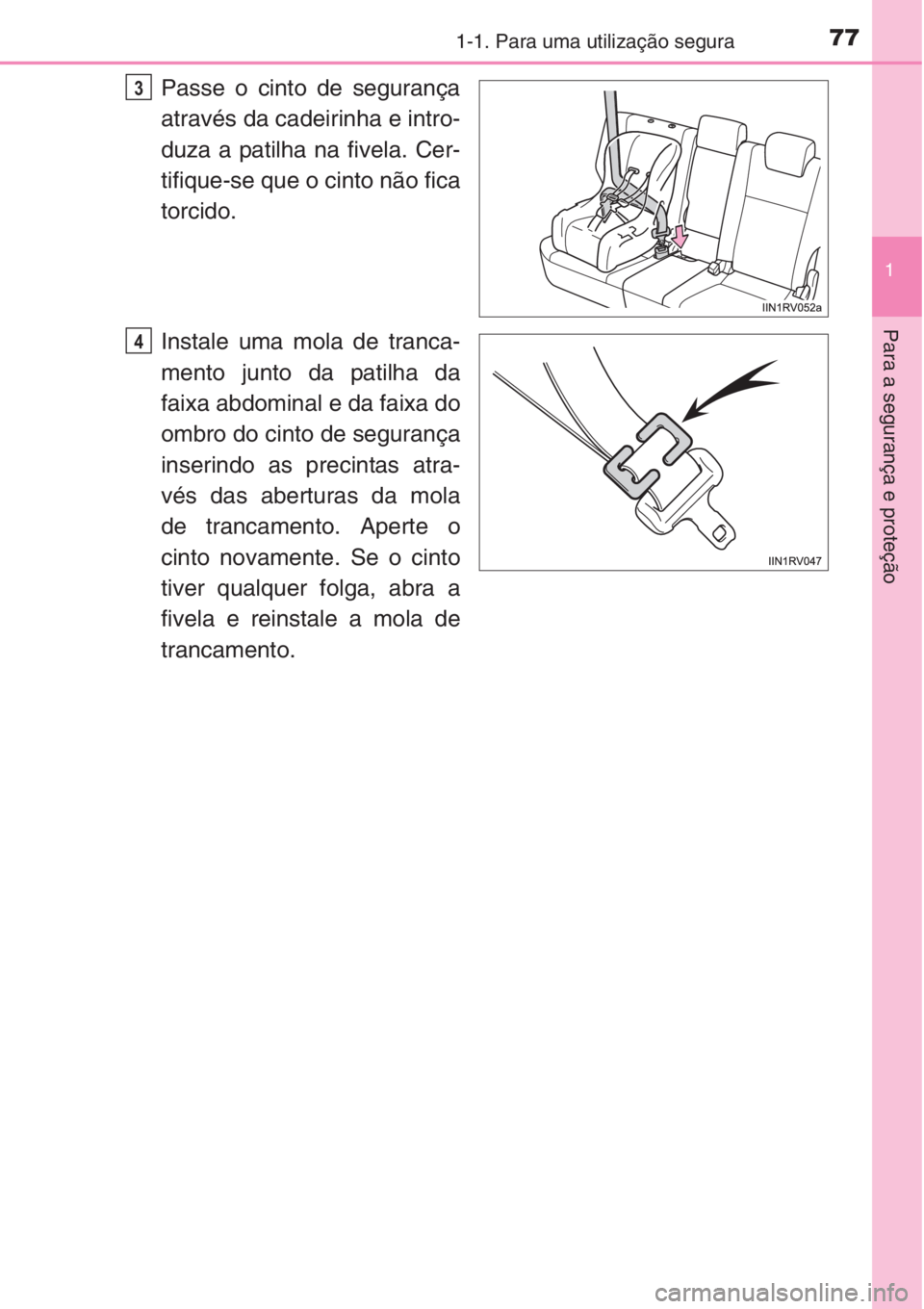

771-1. Para uma utilização segura
1
Para a segurança e proteção
Passe o cinto de segurança
através da cadeirinha e intro-
duza a patilha na fivela. Cer-
tifique-se que o cinto não fica
torcido.
Instale uma mola de tranca-
mento junto da patilha da
faixa abdominal e da faixa do
ombro do cinto de segurança
inserindo as precintas atra-
vés das aberturas da mola
de trancamento. Aperte o
cinto novamente. Se o cinto
tiver qualquer folga, abra a
fivela e reinstale a mola de
trancamento.3
4
Page 79 of 766

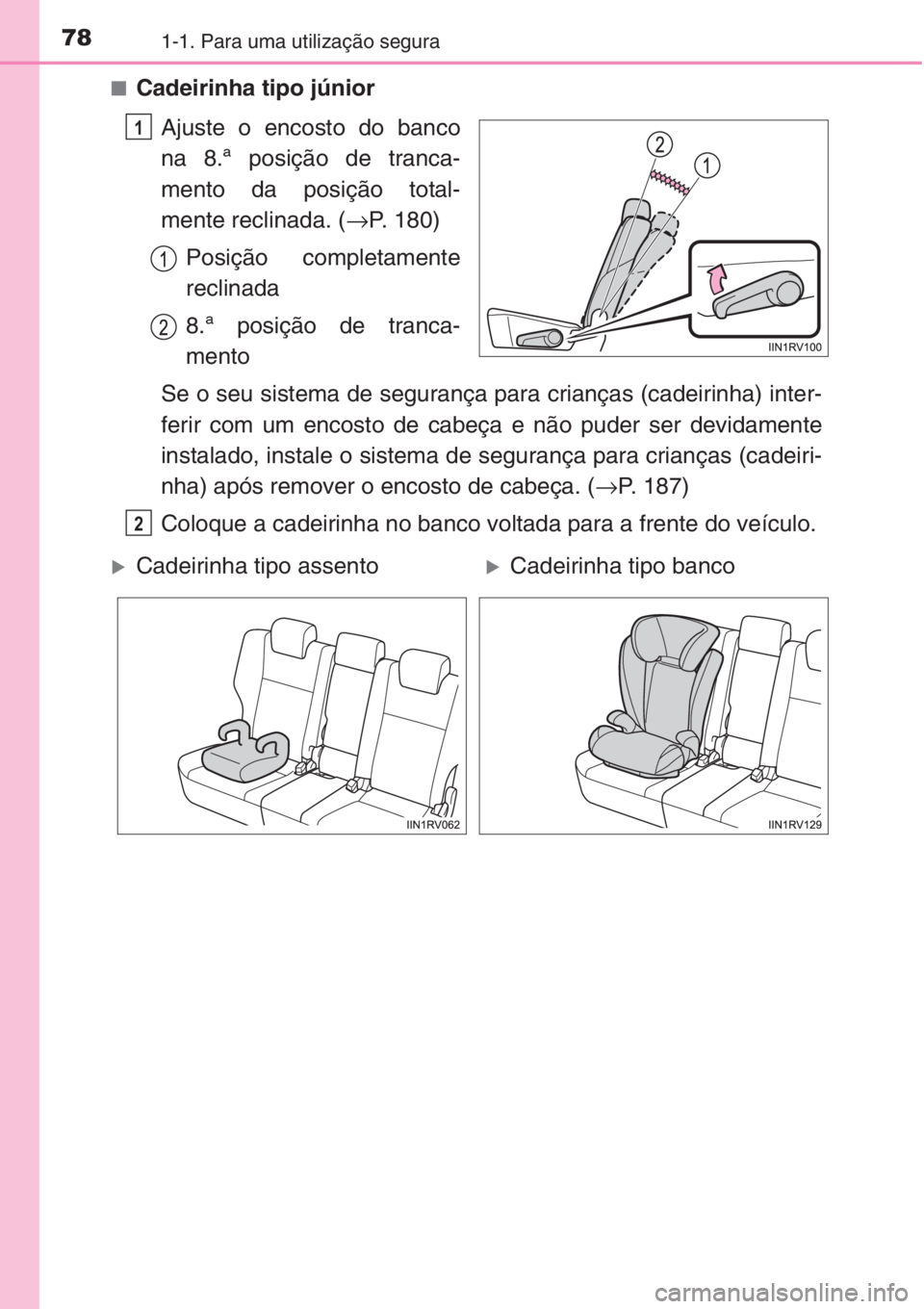

781-1. Para uma utilização segura
■Cadeirinha tipo júnior
Ajuste o encosto do banco
na 8.ª posição de tranca-
mento da posição total-
mente reclinada. (→P. 180)
Posição completamente
reclinada
8.ª posição de tranca-
mento
Se o seu sistema de segurança para crianças (cadeirinha) inter-
ferir com um encosto de cabeça e não puder ser devidamente
instalado, instale o sistema de segurança para crianças (cadeiri-
nha) após remover o encosto de cabeça. (→P. 187)
Coloque a cadeirinha no banco voltada para a frente do veículo.
1
2
XCadeirinha tipo assento XCadeirinha tipo banco
Page 80 of 766

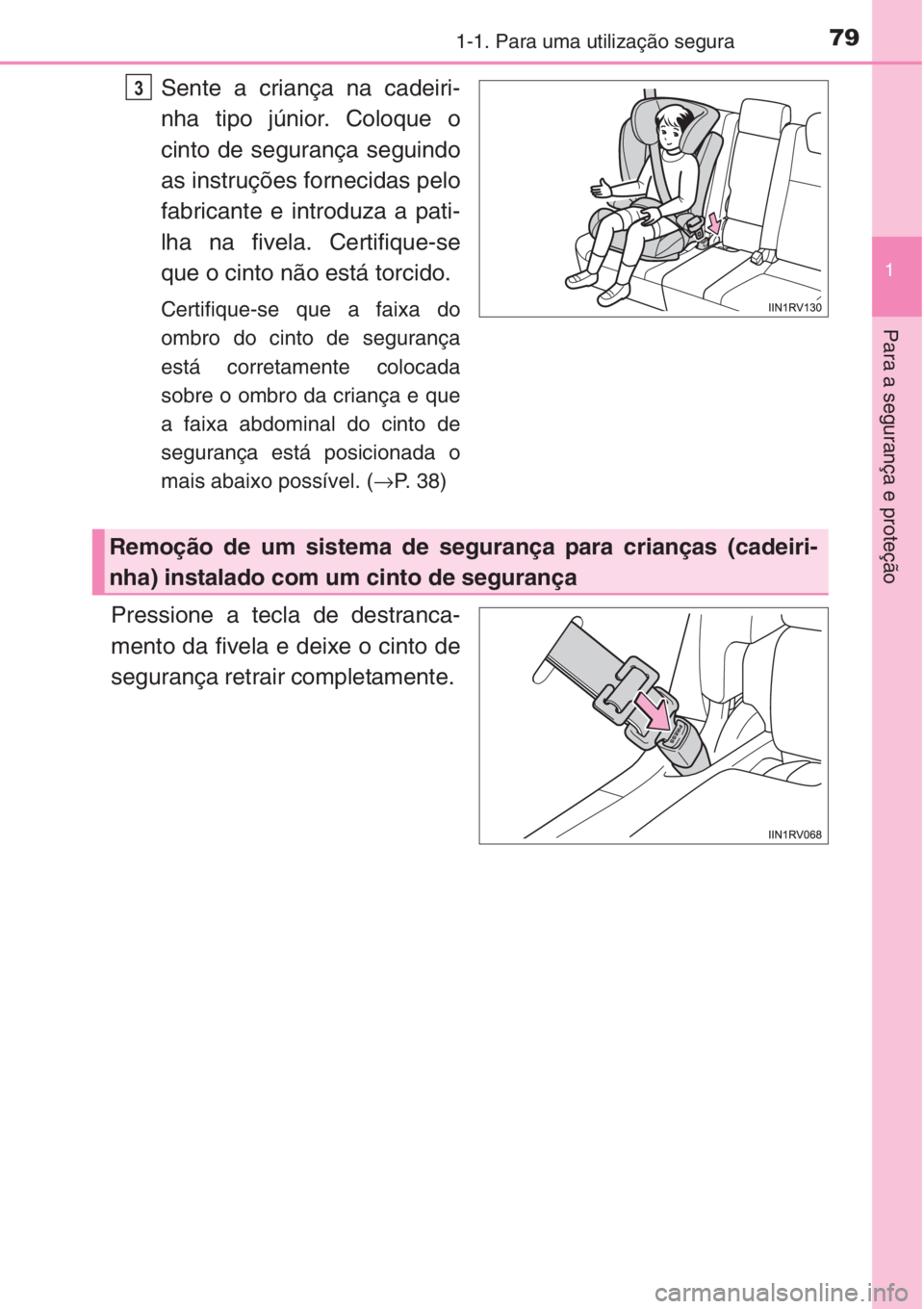

791-1. Para uma utilização segura
1
Para a segurança e proteção
Sente a criança na cadeiri-
nha tipo júnior. Coloque o
cinto de segurança seguindo
as instruções fornecidas pelo
fabricante e introduza a pati-
lha na fivela. Certifique-se
que o cinto não está torcido.
Certifique-se que a faixa do
ombro do cinto de segurança
está corretamente colocada
sobre o ombro da criança e que
a faixa abdominal do cinto de
segurança está posicionada o
mais abaixo possível. (→P. 3 8 )
Pressione a tecla de destranca-
mento da fivela e deixe o cinto de
segurança retrair completamente.
3
Remoção de um sistema de segurança para crianças (cadeiri-
nha) instalado com um cinto de segurança
