TOYOTA RAV4 2015 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2015, Model line: RAV4, Model: TOYOTA RAV4 2015Pages: 732, velikost PDF: 38.6 MB
Page 141 of 732

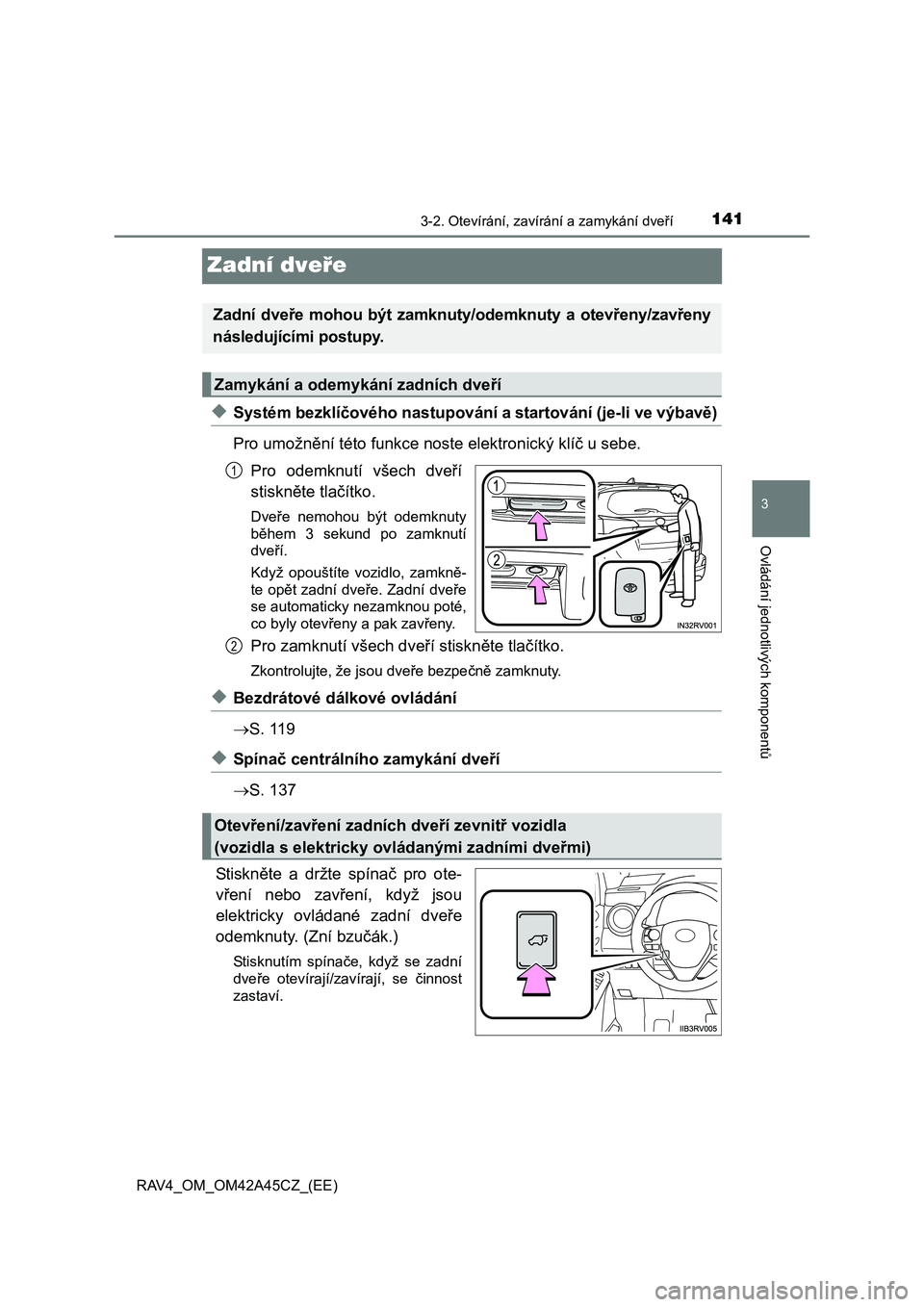

141
3
3-2. Otevírání, zavírání a zamykání dveří
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)
Zadní dveře
◆Systém bezklíčového nastupování a startování (je-li ve výbavě)
Pro umožnění této funkce noste elektronický klíč u sebe.
Pro odemknutí všech dveří
stiskněte tlačítko.
Dveře nemohou být odemknuty
během 3 sekund po zamknutí
dveří.
Když opouštíte vozidlo, zamkně-
te opět zadní dveře. Zadní dveře
se automaticky nezamknou poté,
co byly otevřeny a pak zavřeny.
Pro zamknutí všech dveří stiskněte tlačítko.
Zkontrolujte, že jsou dveře bezpečně zamknuty.
◆Bezdrátové dálkové ovládání
S. 119
◆Spínač centrálního zamykání dveří
S. 137
St i sk něte a držte spínač pro ote-
vření nebo zavření, když jsou
elektricky ovládané zadní dveře
odemknuty. (Zní bzučák.)
Stisknutím spínače, když se zadní
dveře otevírají/zavírají, se činnost
zastaví.
Zadní dveře mohou být zamknuty/odemknuty a otevřeny/zavřeny
následujícími postupy.
Zamykání a odemykání zadních dveří
1
Otevření/zavření zadních dveří zevnitř vozidla
(vozidla s elektricky ovládanými zadními dveřmi)
2
Page 142 of 732

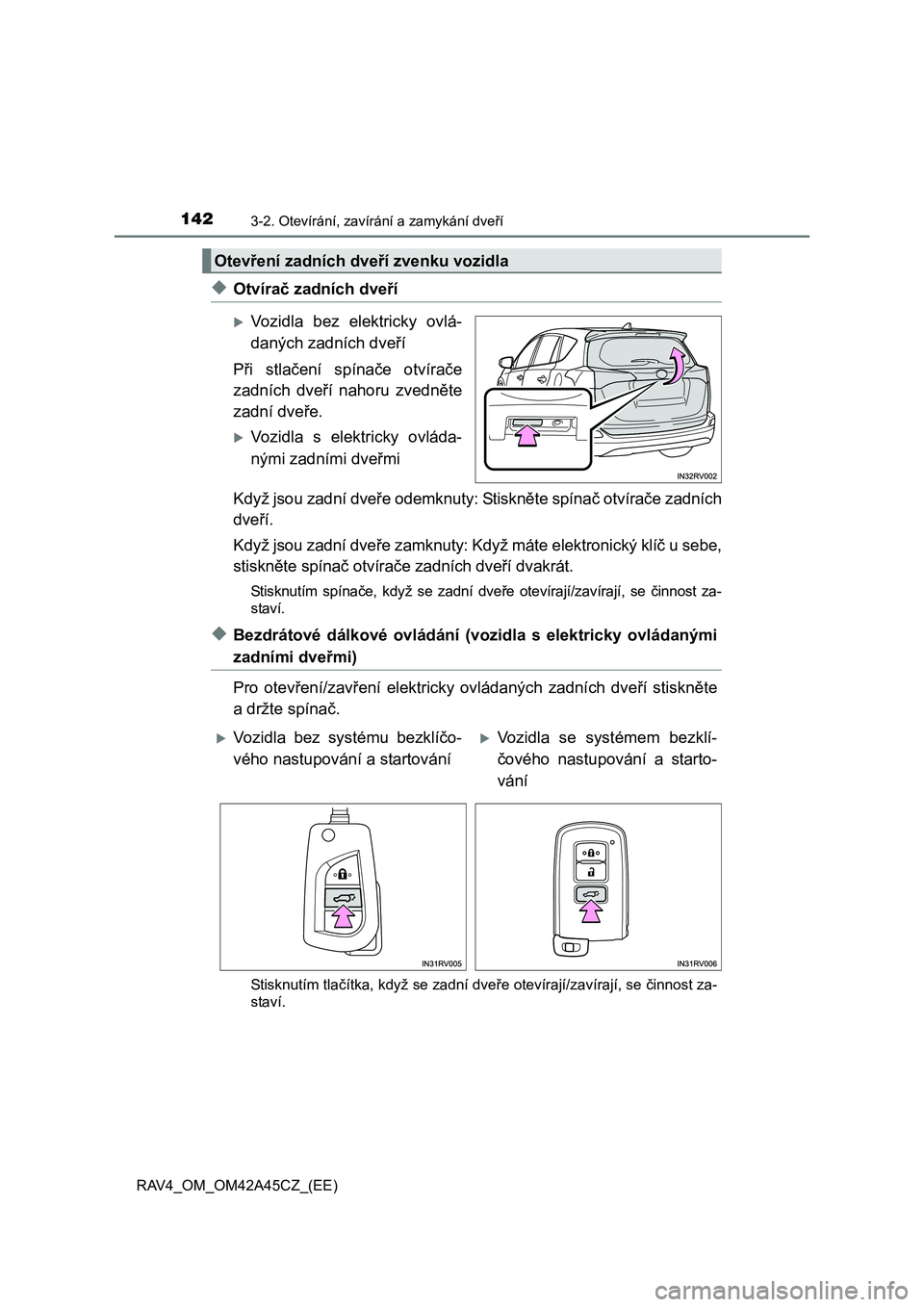

1423-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A45CZ_(EE)
◆Otvírač zadních dveří
Vozidla bez elektricky ovlá-
daných zadních dveří
Při stlačení spínače otvírače
zadních dveří nahoru zvedněte
zadní dveře.
Vozidla s elektricky ovláda-
nými zadními dveřmi
Když jsou zadní dveře odemknuty: Stiskněte spínač otvírače zadních
dveří.
Když jsou zadní dveře zamknuty: Když máte elektronický klíč u sebe,
stiskněte spínač otvírače zadních dveří dvakrát.
St is kn ut ím s pí nače, když se zadní dveře otevírají/zavírají, se činnost za-
staví.
◆Bezdrátové dálkové ovládání (vozidla s elektricky ovládanými
zadními dveřmi)
Pro otevření/zavření elektricky ovládaných zadních dveří stiskněte
a držte spínač.
Stisknutím tlačítka, když se zadní dveře otevírají/zavírají, se činnost za-
staví.
Otevření zadních dveří zvenku vozidla
Vozidla bez systému bezklíčo-
vého nastupování a startováníVozidla se systémem bezklí-
čového nastupování a starto-
vání
Page 143 of 732

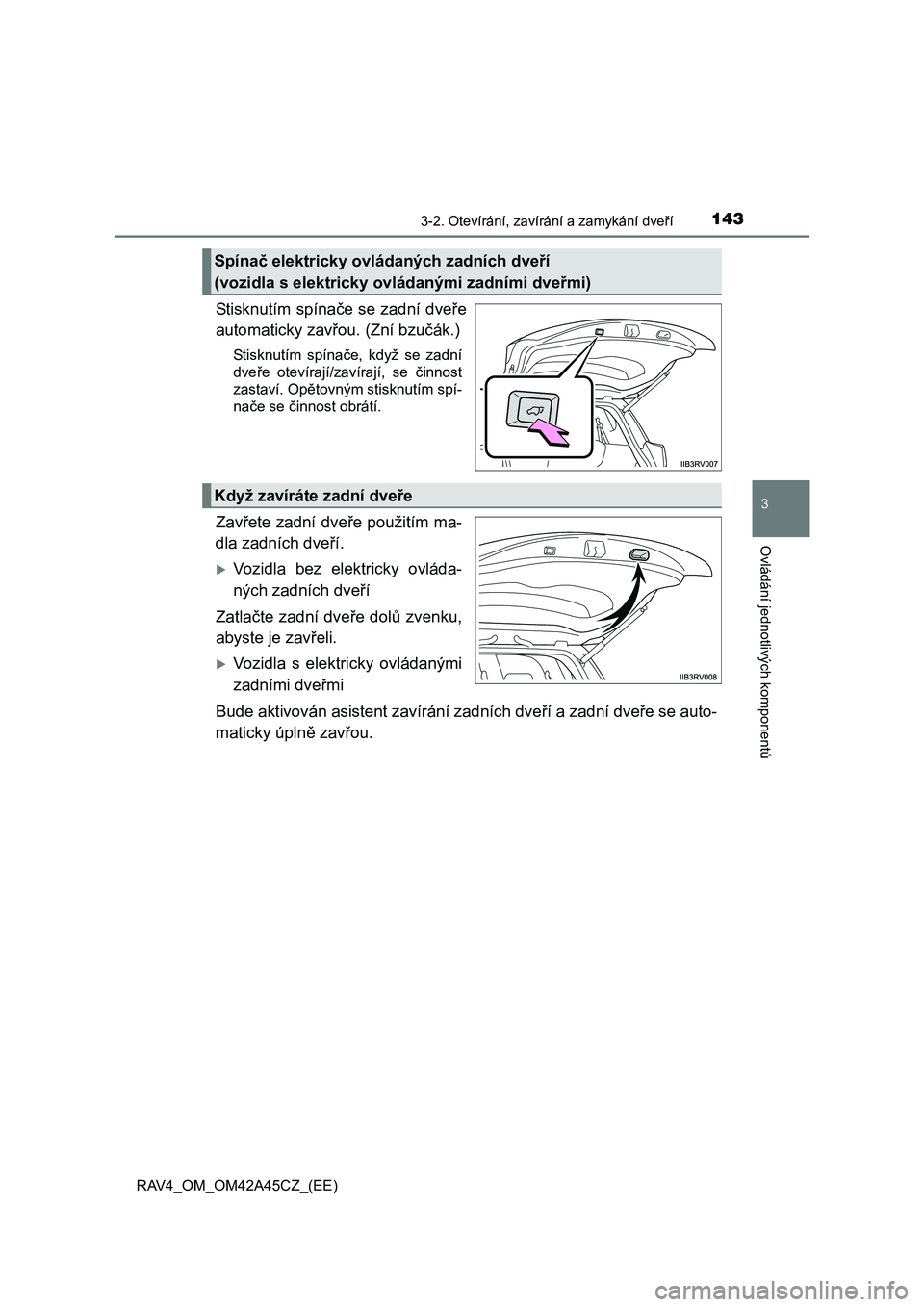

1433-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)
St i sk nu tí m sp ín ače se zadní dveře
automaticky zavřou. (Zní bzučák.)
Stisknutím spínače, když se zadní
dveře otevírají/zavírají, se činnost
zastaví. Opětovným stisknutím spí-
nače se činnost obrátí.
Zavřete zadní dveře použitím ma-
dla zadních dveří.
Vozidla bez elektricky ovláda-
ných zadních dveří
Zatlačte zadní dveře dolů zvenku,
abyste je zavřeli.
Vozidla s elektricky ovládanými
zadními dveřmi
Bude aktivován asistent zavírání zadních dveří a zadní dveře se auto-
maticky úplně zavřou.
Spínač elektricky ovládaných zadních dveří
(vozidla s elektricky ovládanými zadními dveřmi)
Když zavíráte zadní dveře
Page 144 of 732

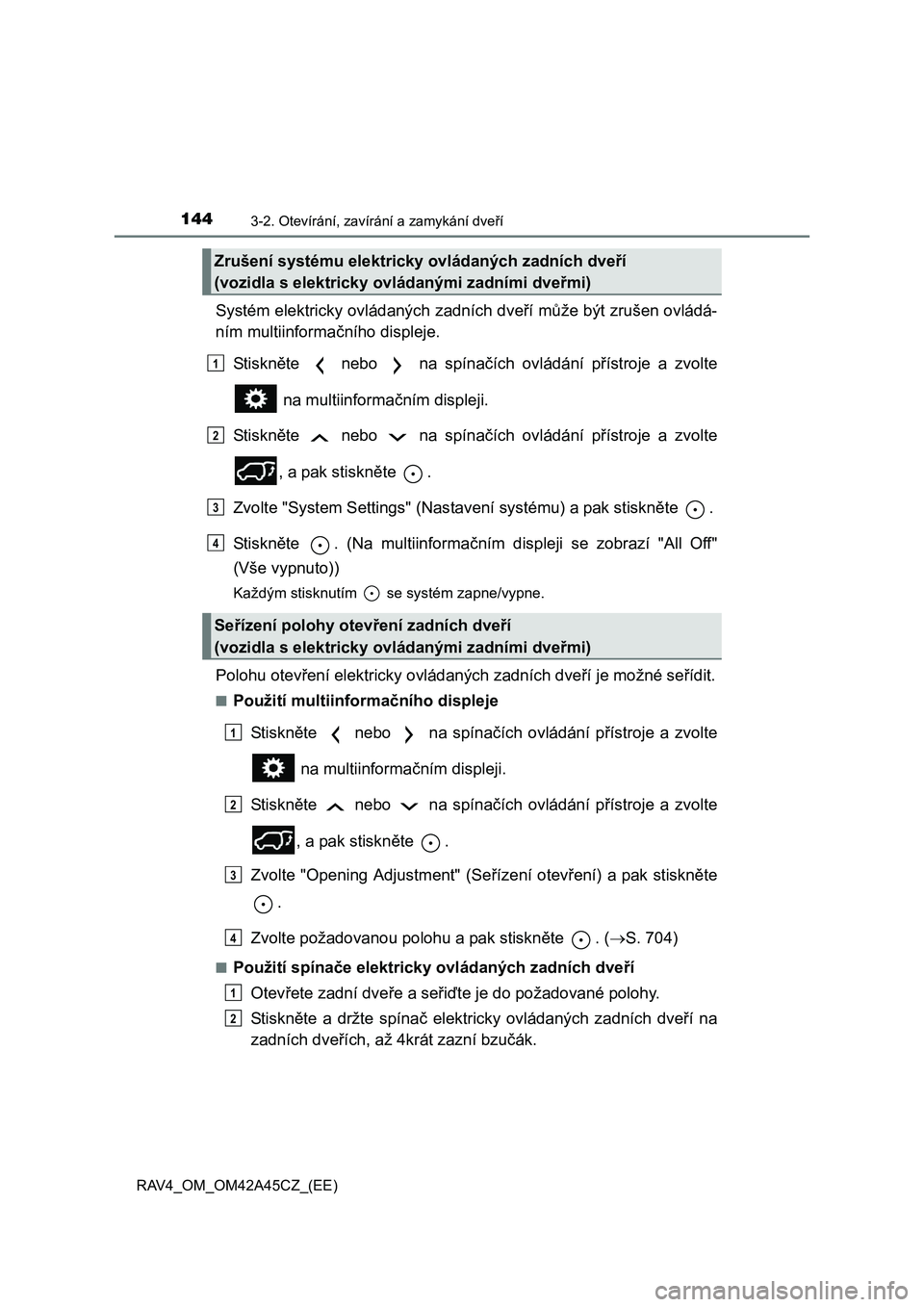

1443-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A45CZ_(EE)
Systém elektricky ovládaných zadních dveří může být zrušen ovládá-
ním multiinformačního displeje.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
na multiinformačním displeji.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskněte .
Zvolte "System Settings" (Nastavení systému) a pak stiskněte .
St i sk něte . (Na multiinformačním displeji se zobrazí "All Off"
(Vše vypnuto))
Každým stisknutím se systém zapne/vypne.
Polohu otevření elektricky ovládaných zadních dveří je možné seřídit.
■Použití multiinformačního displeje
St i sk něte nebo na spínačích ovládání přístroje a zvolte
na multiinformačním displeji.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskněte .
Zvolte "Opening Adjustment" (Seřízení otevření) a pak stiskněte
.
Zvolte požadovanou polohu a pak stiskněte . (S. 704)
■Použití spínače elektricky ovládaných zadních dveří
Otevřete zadní dveře a seřiďte je do požadované polohy.
St i sk něte a držte spínač elektricky ovládaných zadních dveří na
zadních dveřích, až 4krát zazní bzučák.
Zrušení systému elektricky ovládaných zadních dveří
(vozidla s elektricky ovládanými zadními dveřmi)
Seřízení polohy otevření zadních dveří
(vozidla s elektricky ovládanými zadními dveřmi)
1
2
3
4
1
2
3
4
1
2
Page 145 of 732

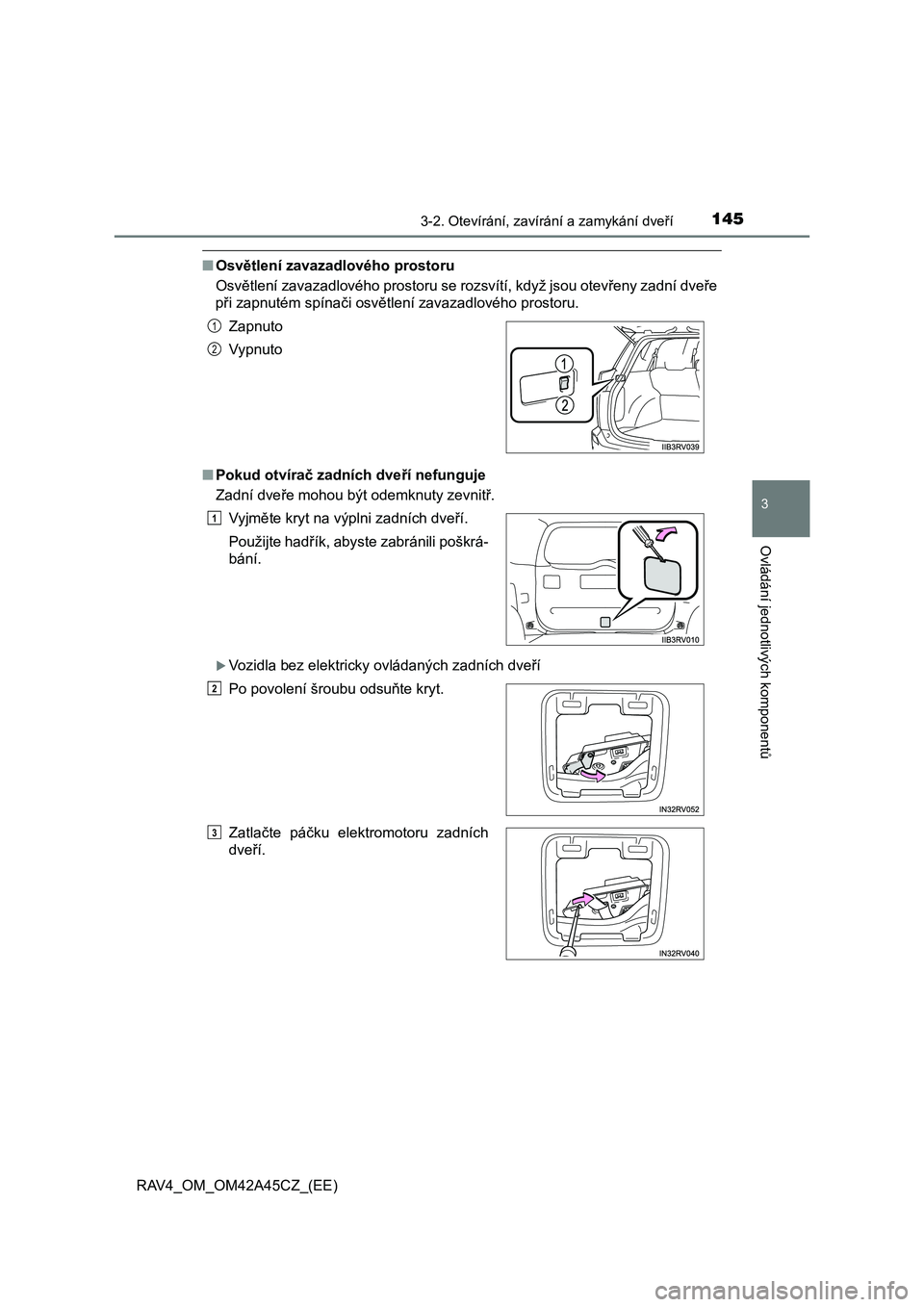

1453-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)
■Osvětlení zavazadlového prostoru
Osvětlení zavazadlového prostoru se rozsvítí, když jsou otevřeny zadní dveře
při zapnutém spínači osvětlení zavazadlového prostoru.
■Pokud otvírač zadních dveří nefunguje
Zadní dveře mohou být odemknuty zevnitř.
Vozidla bez elektricky ovládaných zadních dveří Zapnuto
Vypnuto
Vyjměte kryt na výplni zadních dveří.
Použijte hadřík, abyste zabránili poškrá-
bání.
Po povolení šroubu odsuňte kryt.
Zatlačte páčku elektromotoru zadních
dveří.
1
2
1
2
3
Page 146 of 732

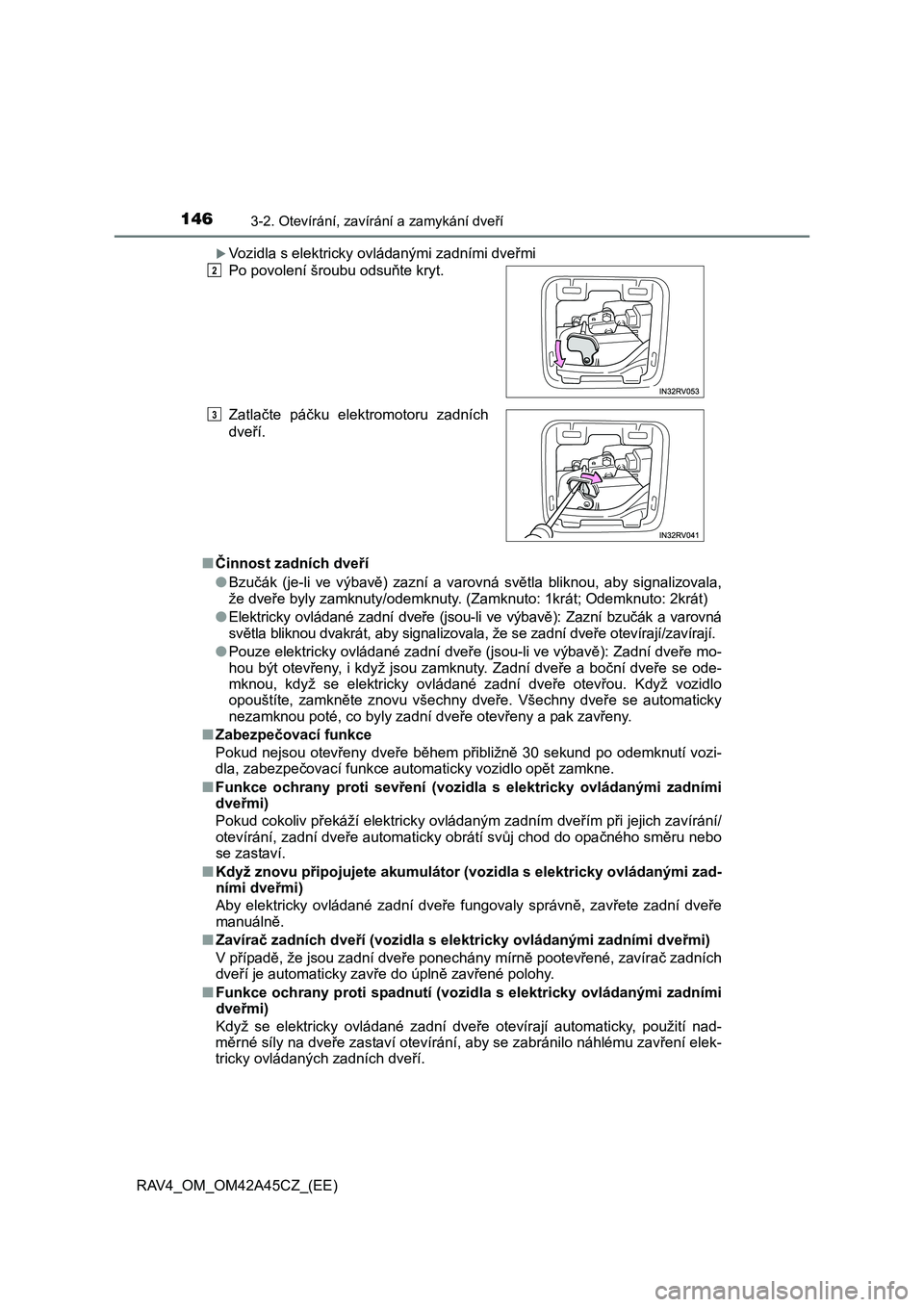

1463-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A45CZ_(EE)
Vozidla s elektricky ovládanými zadními dveřmi
■Činnost zadních dveří
●Bzučák (je-li ve výbavě) zazní a varovná světla bliknou, aby signalizovala,
že dveře byly zamknuty/odemknuty. (Zamknuto: 1krát; Odemknuto: 2krát)
●Elektricky ovládané zadní dveře (jsou-li ve výbavě): Zazní bzučák a varovná
světla bliknou dvakrát, aby signalizovala, že se zadní dveře otevírají/zavírají.
●Pouze elektricky ovládané zadní dveře (jsou-li ve výbavě): Zadní dveře mo-
hou být otevřeny, i když jsou zamknuty. Zadní dveře a boční dveře se ode-
mknou, když se elektricky ovládané zadní dveře otevřou. Když vozidlo
opouštíte, zamkněte znovu všechny dveře. Všechny dveře se automaticky
nezamknou poté, co byly zadní dveře otevřeny a pak zavřeny.
■Zabezpečovací funkce
Pokud nejsou otevřeny dveře během přibližně 30 sekund po odemknutí vozi-
dla, zabezpečovací funkce automaticky vozidlo opět zamkne.
■Funkce ochrany proti sevření (vozidla s elektricky ovládanými zadními
dveřmi)
Pokud cokoliv překáží elektricky ovládaným zadním dveřím př
i jejich zavírání/
otevírání, zadní dveře automaticky obrátí svůj chod do opačného směru nebo
se zastaví.
■Když znovu připojujete akumulátor (vozidla s elektricky ovládanými zad-
ními dveřmi)
Aby elektricky ovládané zadní dveře fungovaly správně, zavřete zadní dveře
manuálně.
■Zavírač zadních dveří (vozidla s elektricky ovládanými zadními dveřmi)
V případě, že jsou zadní dveře ponechány mírně pootevřené, zavírač zadních
dveří je automaticky zavře do úplně zavřené polohy.
■Funkce ochrany proti spadnutí (vozidla s elektricky ovládanými zadními
dveřmi)
Když se elektricky ovládané zadní dveře otevírají automaticky, použití nad-
měrné síly na dveře zastaví otevírání, aby se zabránilo náhlému zavření elek-
tricky ovládaných zadních dveří. Po povolení šroubu odsuňte kryt.
Zatlačte páčku elektromotoru zadních
dveří.
2
3
Page 147 of 732

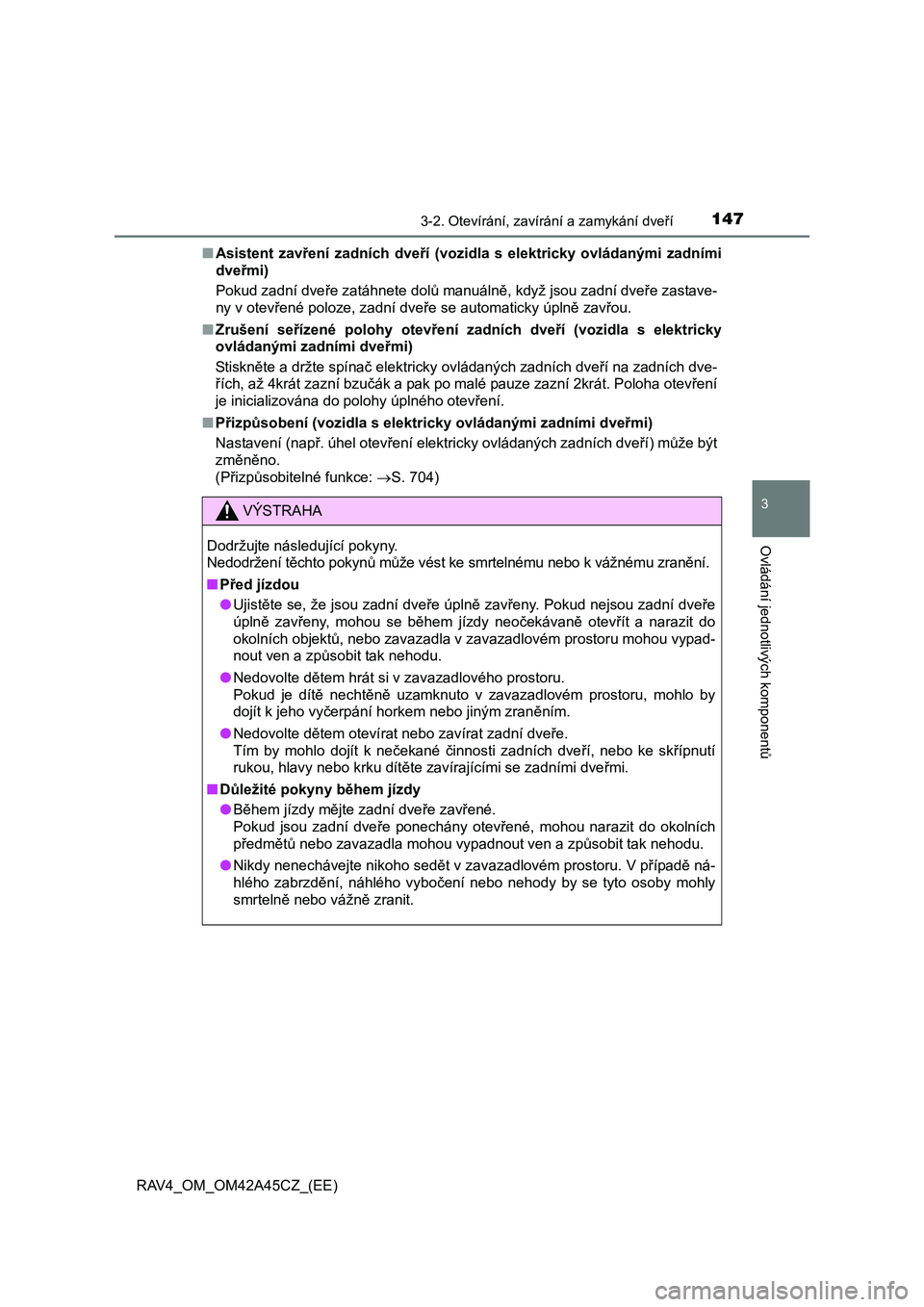

1473-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)■Asistent zavření zadních dveří (vozidla s elektricky ovládanými zadními
dveřmi)
Pokud zadní dveře zatáhnete dolů manuálně, když jsou zadní dveře zastave-
ny v otevřené poloze, zadní dveře se automaticky úplně zavřou.
■Zrušení seřízené polohy otevření zadních dveří (vozidla s elektricky
ovládanými zadními dveřmi)
Stiskněte a držte spínač elektricky ovládaných zadních dveří na zadních dve-
řích, až 4krát zazní bzučák a pak po malé pauze zazní 2krát. Poloha otevření
je inicializována do polohy úplného otevření.
■Přizpůsobení (vozidla s elektricky ovládanými zadními dveřmi)
Nastavení (např. úhel otevření elektricky ovládaných zadních dveří) může být
změněno.
(Přizpůsobitelné funkce: S. 704)
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Před jízdou
●Ujistěte se, že jsou zadní dveře úplně zavřeny. Pokud nejsou zadní dveře
úplně zavřeny, mohou se během jízdy neočekávaně otevřít a narazit do
okolních objektů, nebo zavazadla v zavazadlovém prostoru mohou vypad-
nout ven a způsobit tak nehodu.
●Nedovolte dětem hrát si v zavazadlového prostoru.
Pokud je dítě nechtěně uzamknuto v zavazadlovém prostoru, mohlo by
dojít k jeho vyčerpání horkem nebo jiným zraněním.
●Nedovolte dětem otevírat nebo zavírat zadní dveře.
Tím by mohlo dojít k nečekané činnosti zadních dveří, nebo ke skřípnutí
rukou, hlavy nebo krku dítěte zavírajícími se zadními dveřmi.
■Důležité pokyny během jízdy
●Během jízdy mějte zadní dveře zavřené.
Pokud jsou zadní dveře ponechány otevř
ené, mohou narazit do okolních
předmětů nebo zavazadla mohou vypadnout ven a způsobit tak nehodu.
●Nikdy nenechávejte nikoho sedět v zavazadlovém prostoru. V případě ná-
hlého zabrzdění, náhlého vybočení nebo nehody by se tyto osoby mohly
smrtelně nebo vážně zranit.
Page 148 of 732

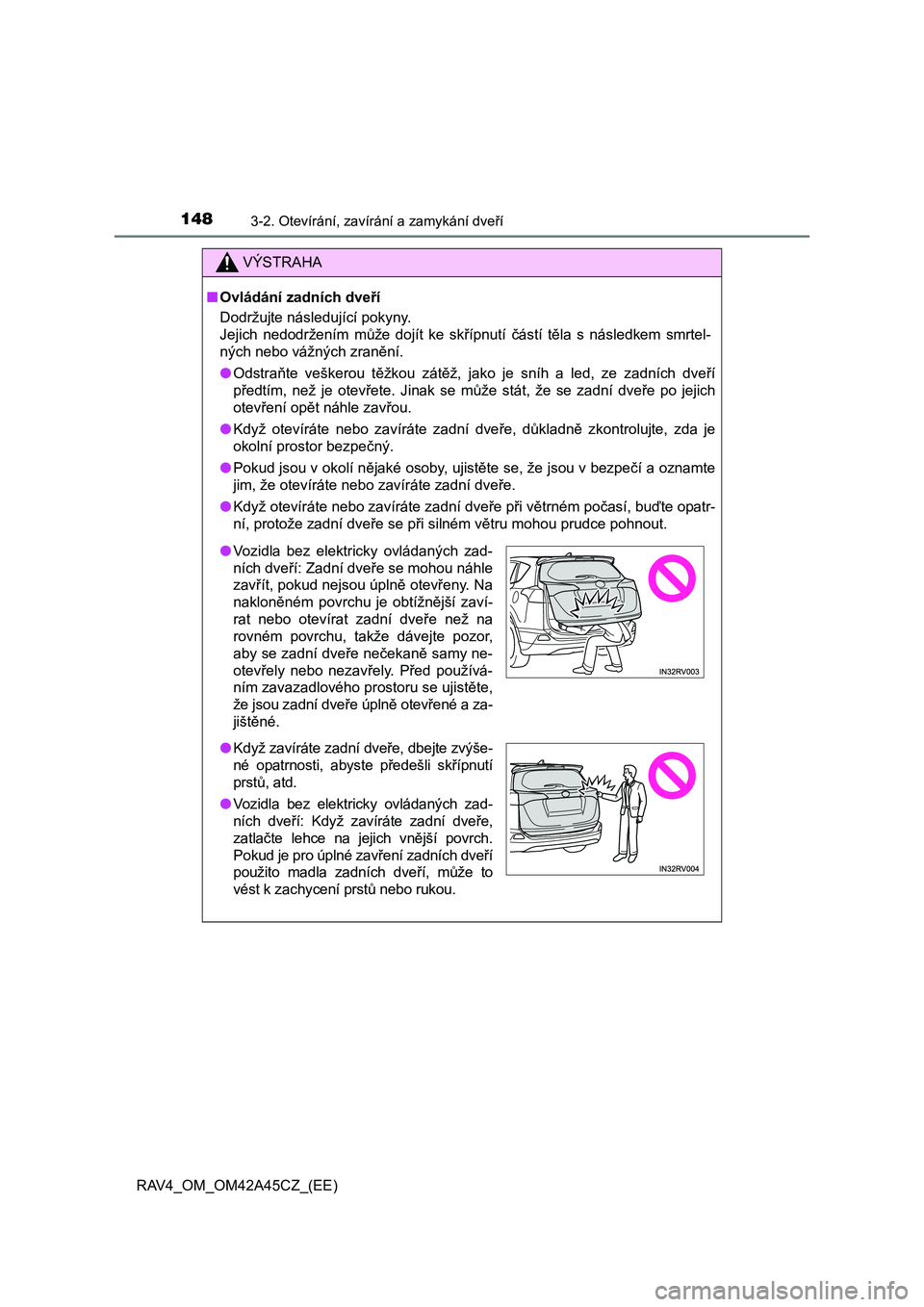

1483-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Ovládání zadních dveří
Dodržujte následující pokyny.
Jejich nedodržením může dojít ke skřípnutí částí těla s následkem smrtel-
ných nebo vážných zranění.
●Odstraňte veškerou těžkou zátěž, jako je sníh a led, ze zadních dveří
předtím, než je otevřete. Jinak se může stát, že se zadní dveře po jejich
otevření opět náhle zavřou.
●Když otevíráte nebo zavíráte zadní dveře, důkladně zkontrolujte, zda je
okolní prostor bezpečný.
●Pokud jsou v okolí nějaké osoby, ujistěte se, že jsou v bezpečí a oznamte
jim, že otevíráte nebo zavíráte zadní dveře.
●Když otevíráte nebo zavíráte zadní dveře při větrném počasí, buďte opatr-
ní, protože zadní dveře se při silném větru mohou prudce pohnout.
●Vozidla bez elektricky ovládaných zad-
ních dveří: Zadní dveře se mohou náhle
zavřít, pokud nejsou úplně otevřeny. Na
nakloněném povrchu je obtížnější zaví-
rat nebo otevírat zadní dveře než na
rovném povrchu, takže dávejte pozor,
aby se zadní dveře nečekaně samy ne-
otevřely nebo nezavřely. Před používá-
ním zavazadlového prostoru se ujistěte,
že jsou zadní dveře úplně otevřené a za-
jištěné.
●Když zavíráte zadní dveře, dbejte zvýše-
né opatrnosti, abyste předešli skřípnutí
prstů, atd.
●Vozidla bez elektricky ovládaných zad-
ních dveří: Když zavíráte zadní dveře,
zatlačte lehce na jejich vnější povrch.
Pokud je pro úplné zavření zadních dveří
použito madla zadních dveří, může to
vést k zachycení prstů nebo rukou.

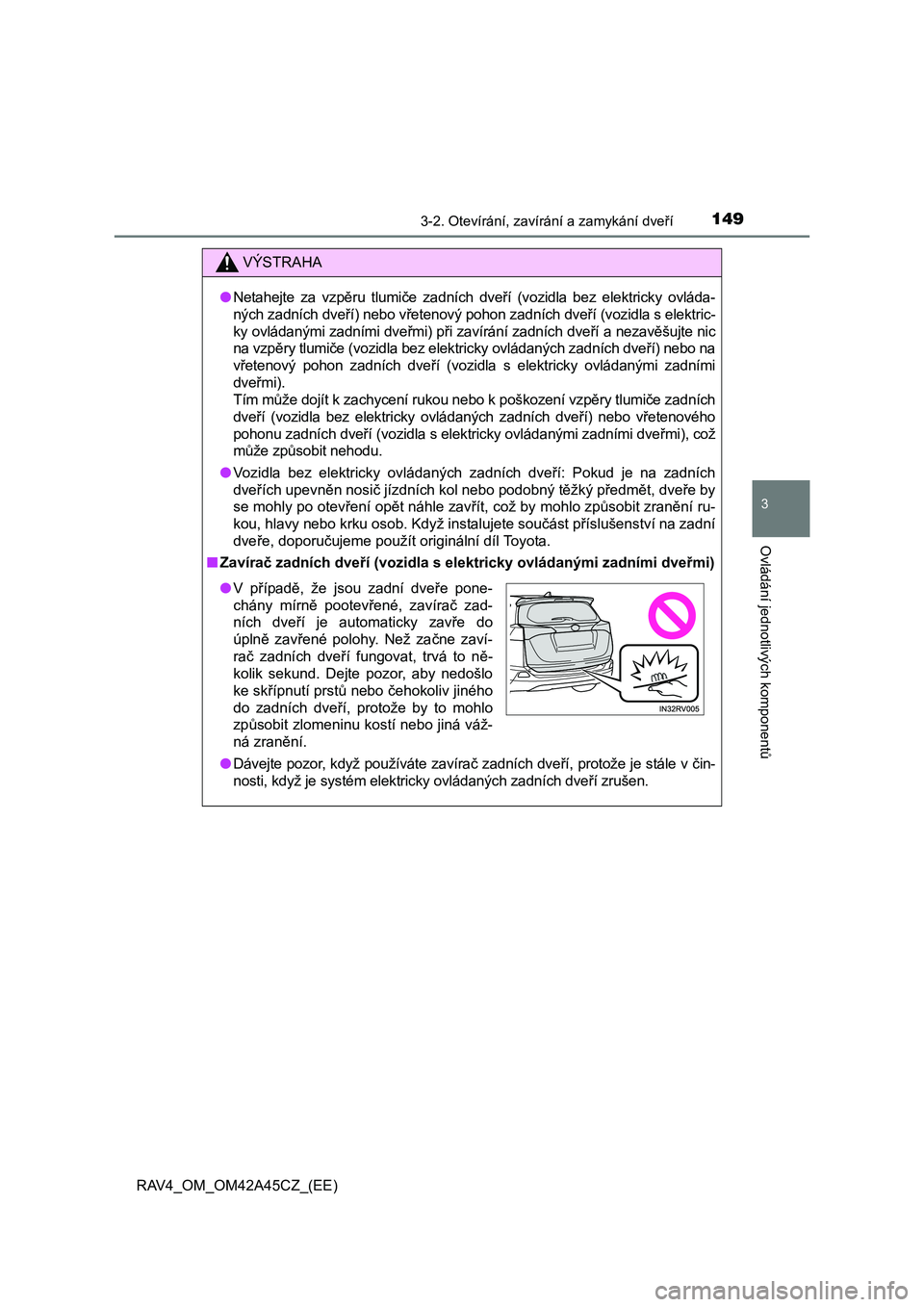

Page 149 of 732

1493-2. Otevírání, zavírání a zamykání dveří
3
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
●Netahejte za vzpěru tlumiče zadních dveří (vozidla bez elektricky ovláda-
ných zadních dveří) nebo vřetenový pohon zadních dveří (vozidla s elektric-
ky ovládanými zadními dveřmi) při zavírání zadních dveří a nezavěšujte nic
na vzpěry tlumiče (vozidla bez elektricky ovládaných zadních dveří) nebo na
vřetenový pohon zadních dveří (vozidla s elektricky ovládanými zadními
dveřmi).
Tím může dojít k zachycení rukou nebo k poškození vzpěry tlumiče zadních
dveří (vozidla bez elektricky ovládaných zadních dveří) nebo vřetenového
pohonu zadních dveří (vozidla s elektricky ovládanými zadními dveřmi), což
může způsobit nehodu.
●Vozidla bez elektricky ovládaných zadních dveří: Pokud je na zadních
dveřích upevněn nosič jízdních kol nebo podobný těžký předmět, dveře by
se mohly po otevření opět náhle zavřít, což by mohlo způsobit zranění ru-
kou, hlavy nebo krku osob. Když instalujete součást příslušenství na zadní
dveře, doporu
čujeme použít originální díl Toyota.
■Zavírač zadních dveří (vozidla s elektricky ovládanými zadními dveřmi)
●Dávejte pozor, když používáte zavírač zadních dveří, protože je stále v čin-
nosti, když je systém elektricky ovládaných zadních dveří zrušen.
●V případě, že jsou zadní dveře pone-
chány mírně pootevřené, zavírač zad-
ních dveří je automaticky zavře do
úplně zavřené polohy. Než začne zaví-
rač zadních dveří fungovat, trvá to ně-
kolik sekund. Dejte pozor, aby nedošlo
ke skřípnutí prstů nebo čehokoliv jiného
do zadních dveří, protože by to mohlo
způsobit zlomeninu kostí nebo jiná váž-
ná zranění.
Page 150 of 732

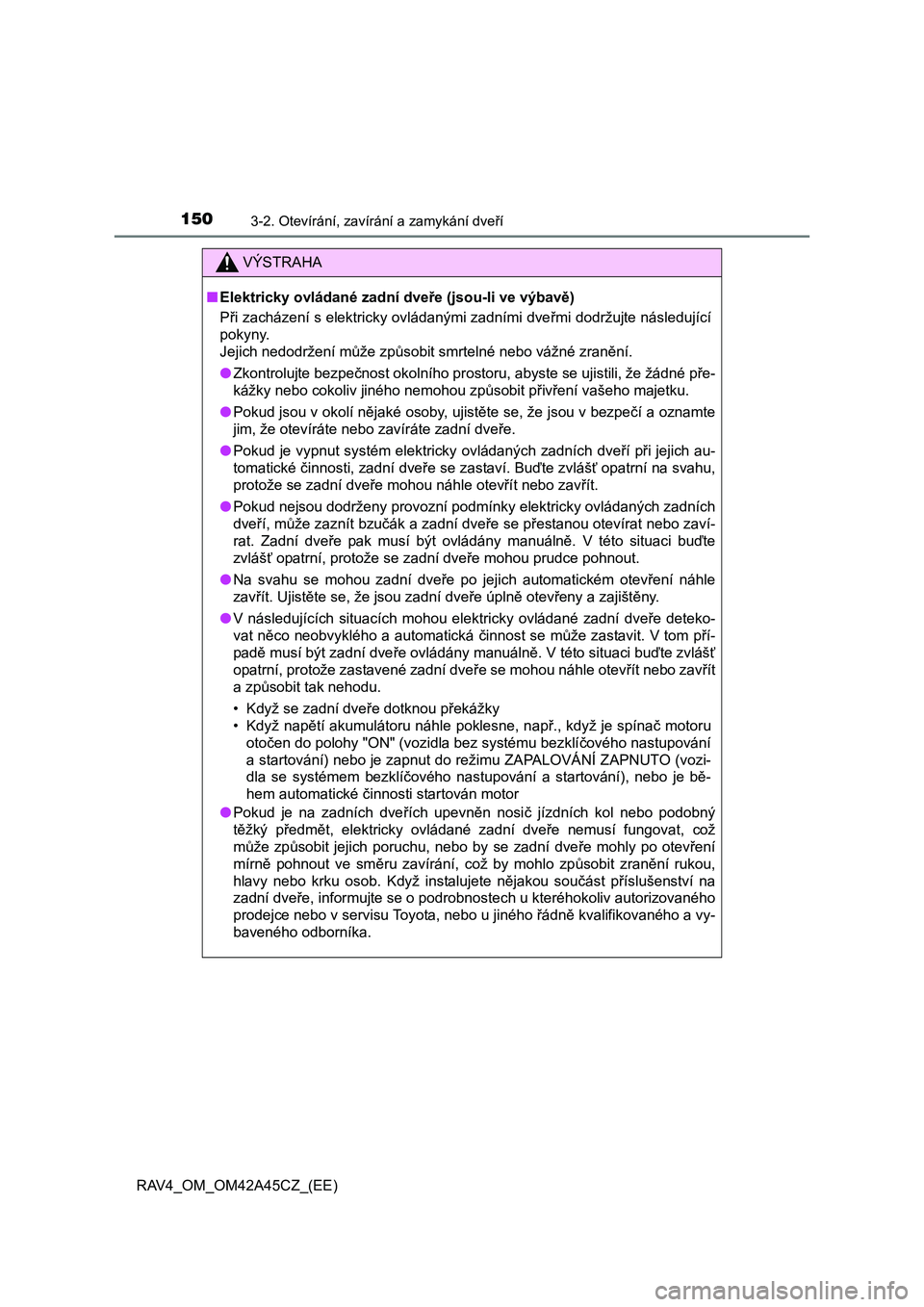

1503-2. Otevírání, zavírání a zamykání dveří
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Elektricky ovládané zadní dveře (jsou-li ve výbavě)
Při zacházení s elektricky ovládanými zadními dveřmi dodržujte následující
pokyny.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
●Zkontrolujte bezpečnost okolního prostoru, abyste se ujistili, že žádné pře-
kážky nebo cokoliv jiného nemohou způsobit přivření vašeho majetku.
●Pokud jsou v okolí nějaké osoby, ujistěte se, že jsou v bezpečí a oznamte
jim, že otevíráte nebo zavíráte zadní dveře.
●Pokud je vypnut systém elektricky ovládaných zadních dveří při jejich au-
tomatické činnosti, zadní dveře se zastaví. Buďte zvlášť opatrní na svahu,
protože se zadní dveře mohou náhle otevřít nebo zavřít.
●Pokud nejsou dodrženy provozní podmínky elektricky ovládaných zadních
dveří, může zaznít bzučák a zadní dveře se přestanou otevírat nebo zaví-
rat. Zadní dveře pak musí být ovládány manuálně. V této situaci buďte
zvlášť opatrní, protože se zadní dveře mohou prudce pohnout.
●Na svahu se mohou zadní dveře po jejich automatickém otevření náhle
zavřít. Ujistěte se, že jsou zadní dveř
e úplně otevřeny a zajištěny.
●V následujících situacích mohou elektricky ovládané zadní dveře deteko-
vat něco neobvyklého a automatická činnost se může zastavit. V tom pří-
padě musí být zadní dveře ovládány manuálně. V této situaci buďte zvlášť
opatrní, protože zastavené zadní dveře se mohou náhle otevřít nebo zavřít
a způsobit tak nehodu.
• Když se zadní dveře dotknou překážky
• Když napětí akumulátoru náhle poklesne, např., když je spínač motoru
otočen do polohy "ON" (vozidla bez systému bezklíčového nastupování
a startování) nebo je zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozi-
dla se systémem bezklíčového nastupování a startování), nebo je bě-
hem automatické činnosti startován motor
●Pokud je na zadních dveřích upevněn nosič jízdních kol nebo podobný
těžký předmět, elektricky ovládané zadní dveře nemusí fungovat, což
může způsobit jejich poruchu, nebo by se zadní dveře mohly po otevření
mírně pohnout ve směru zavírání, což by mohlo způsobit zranění rukou,
hlavy nebo krku osob. Když instalujete n
ějakou součást příslušenství na
zadní dveře, informujte se o podrobnostech u kteréhokoliv autorizovaného
prodejce nebo v servisu Toyota, nebo u jiného řádně kvalifikovaného a vy-
baveného odborníka.
