Page 461 of 732

4616-1. Používání systému klimatizace a odmlžování
6
Vybavení interiéru
RAV4_OM_OM42A45CZ_(EE)■
Seřízení nasměrování a otevření a zavření výstupů vzduchu
Přední střední výstupy vzduchu
Směrují proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů.
Pro otevření nebo zavření
výstupů vzduchu otočte kno-
flíky.
Pro otevření nebo zavření
výstupů vzduchu pro cestují-
cí vzadu otočte knoflíkem.
Přední boční výstupy vzduchu
Směrují proudění vzduchu do-
leva nebo doprava, nahoru
nebo dolů.
Otevřete výstup.
Zavřete výstup.
1
2
3
1
2

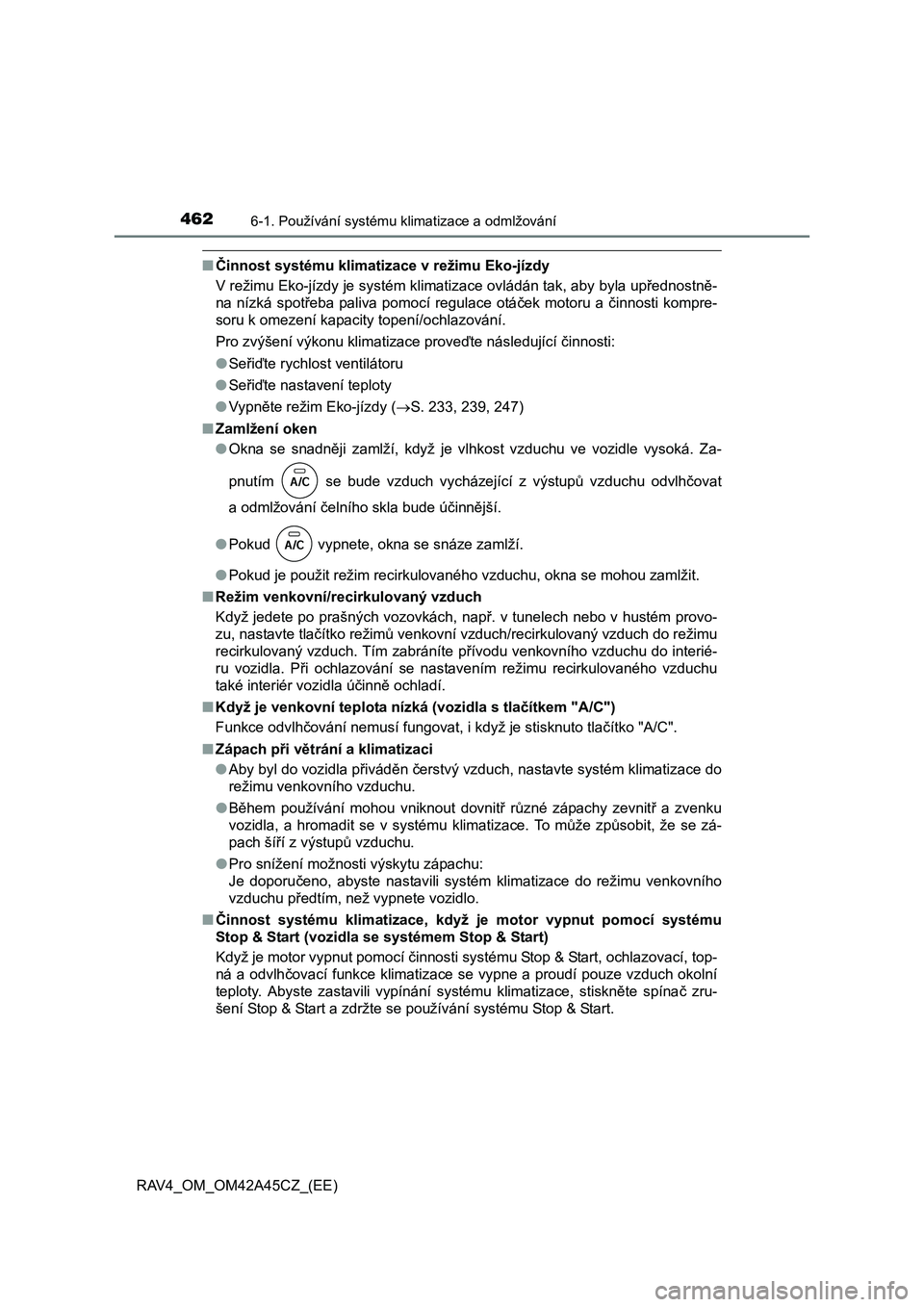

Page 462 of 732

4626-1. Používání systému klimatizace a odmlžování
RAV4_OM_OM42A45CZ_(EE)
■Činnost systému klimatizace v režimu Eko-jízdy
V režimu Eko-jízdy je systém klimatizace ovládán tak, aby byla upřednostně-
na nízká spotřeba paliva pomocí regulace otáček motoru a činnosti kompre-
soru k omezení kapacity topení/ochlazování.
Pro zvýšení výkonu klimatizace proveďte následující činnosti:
●Seřiďte rychlost ventilátoru
●Seřiďte nastavení teploty
●Vypněte režim Eko-jízdy (S. 233, 239, 247)
■Zamlžení oken
●Okna se snadněji zamlží, když je vlhkost vzduchu ve vozidle vysoká. Za-
pnutím se bude vzduch vycházející z výstupů vzduchu odvlhčovat
a odmlžování čelního skla bude účinnější.
●Pokud vypnete, okna se snáze zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
■Režim venkovní/recirkulovaný vzduch
Když jedete po prašných vozovkách, např. v tunelech nebo v hustém provo-
zu, nastavte tlačítko režimů venkovní vzduch/recirkulovaný vzduch do režimu
recirkulovaný vzduch. Tím zabráníte přívodu venkovního vzduchu do interié-
ru vozidla. Při ochlazování se nastavením režimu recirkulovaného vzduchu
také interiér vozidla účinně ochladí.
■Když je venkovní teplota nízká (vozidla s tlačítkem "A/C")
Funkce odvlhčování nemusí fungovat, i když je stisknuto tlačítko "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přivád
ěn čerstvý vzduch, nastavte systém klimatizace do
režimu venkovního vzduchu.
●Během používání mohou vniknout dovnitř různé zápachy zevnitř a zvenku
vozidla, a hromadit se v systému klimatizace. To může způsobit, že se zá-
pach šíří z výstupů vzduchu.
●Pro snížení možnosti výskytu zápachu:
Je doporučeno, abyste nastavili systém klimatizace do režimu venkovního
vzduchu předtím, než vypnete vozidlo.
■Činnost systému klimatizace, když je motor vypnut pomocí systému
Stop & Start (vozidla se systémem Stop & Start)
Když je motor vypnut pomocí činnosti systému Stop & Start, ochlazovací, top-
ná a odvlhčovací funkce klimatizace se vypne a proudí pouze vzduch okolní
teploty. Abyste zastavili vypínání systému klimatizace, stiskněte spínač zru-
šení Stop & Start a zdržte se používání systému Stop & Start.

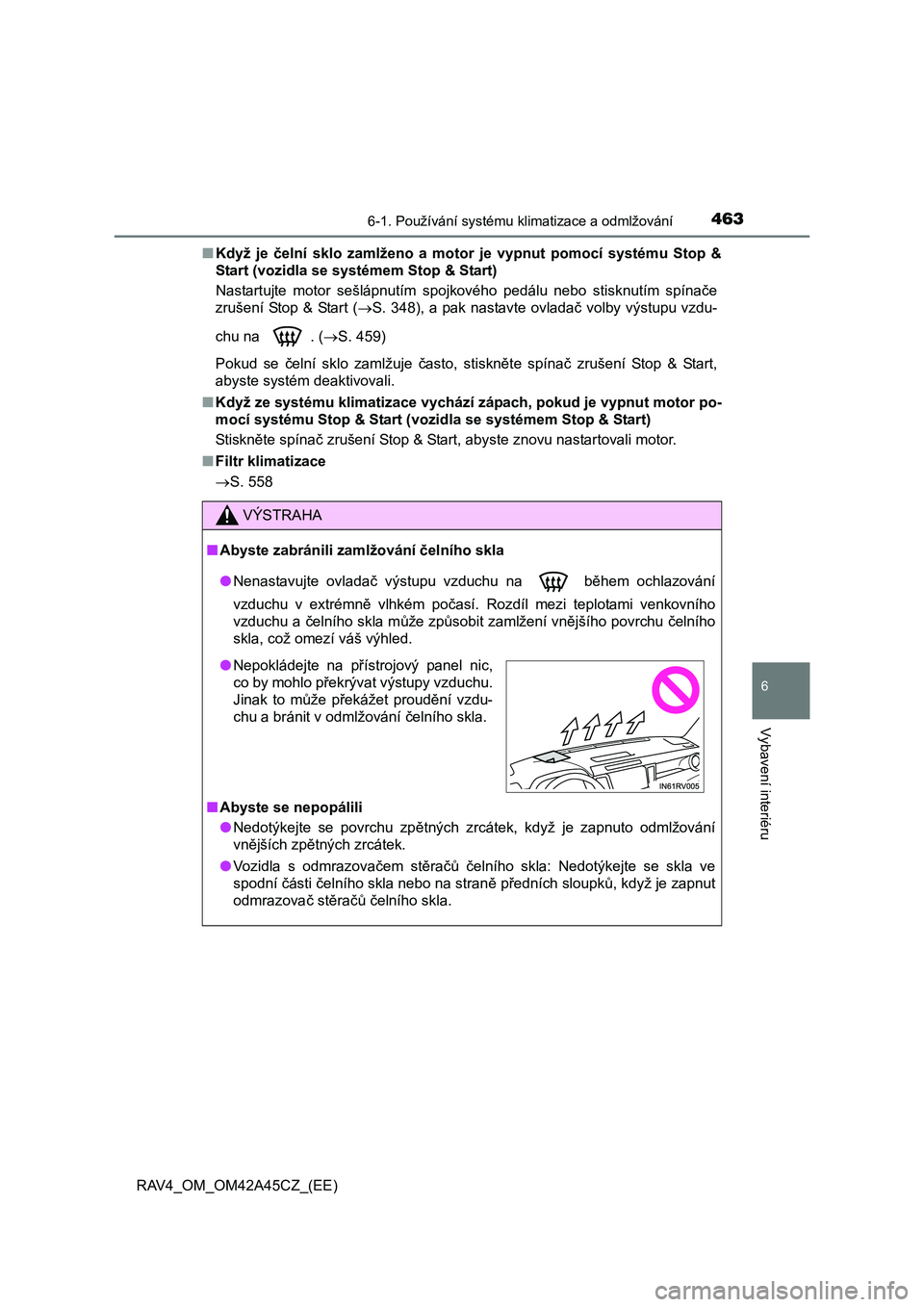

Page 463 of 732

4636-1. Používání systému klimatizace a odmlžování
6
Vybavení interiéru
RAV4_OM_OM42A45CZ_(EE)■Když je čelní sklo zamlženo a motor je vypnut pomocí systému Stop &
Start (vozidla se systémem Stop & Start)
Nastartujte motor sešlápnutím spojkového pedálu nebo stisknutím spínače
zrušení Stop & Start (S. 348), a pak nastavte ovladač volby výstupu vzdu-
chu na . (S. 459)
Pokud se čelní sklo zamlžuje často, stiskněte spínač zrušení Stop & Start,
abyste systém deaktivovali.
■Když ze systému klimatizace vychází zápach, pokud je vypnut motor po-
mocí systému Stop & Start (vozidla se systémem Stop & Start)
Stiskněte spínač zrušení Stop & Start, abyste znovu nastartovali motor.
■Filtr klimatizace
S. 558
VÝSTRAHA
■Abyste zabránili zamlžování čelního skla
●Nenastavujte ovladač výstupu vzduchu na během ochlazování
vzduchu v extrémně vlhkém počasí. Rozdíl mezi teplotami venkovního
vzduchu a čelního skla může způsobit zamlžení vnějšího povrchu čelního
skla, což omezí váš výhled.
■Abyste se nepopálili
●Nedotýkejte se povrchu zpětných zrcátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
●Vozidla s odmrazovačem stěračů čelního skla: Nedotýkejte se skla ve
spodní části čelního skla nebo na straně předních sloupků, když je zapnut
odmrazovač stěračů čelního skla.
●Nepokládejte na přístrojový panel nic,
co by mohlo překrývat výstupy vzduchu.
Jinak to může překážet proudění vzdu-
chu a bránit v odmlžování čelního skla.

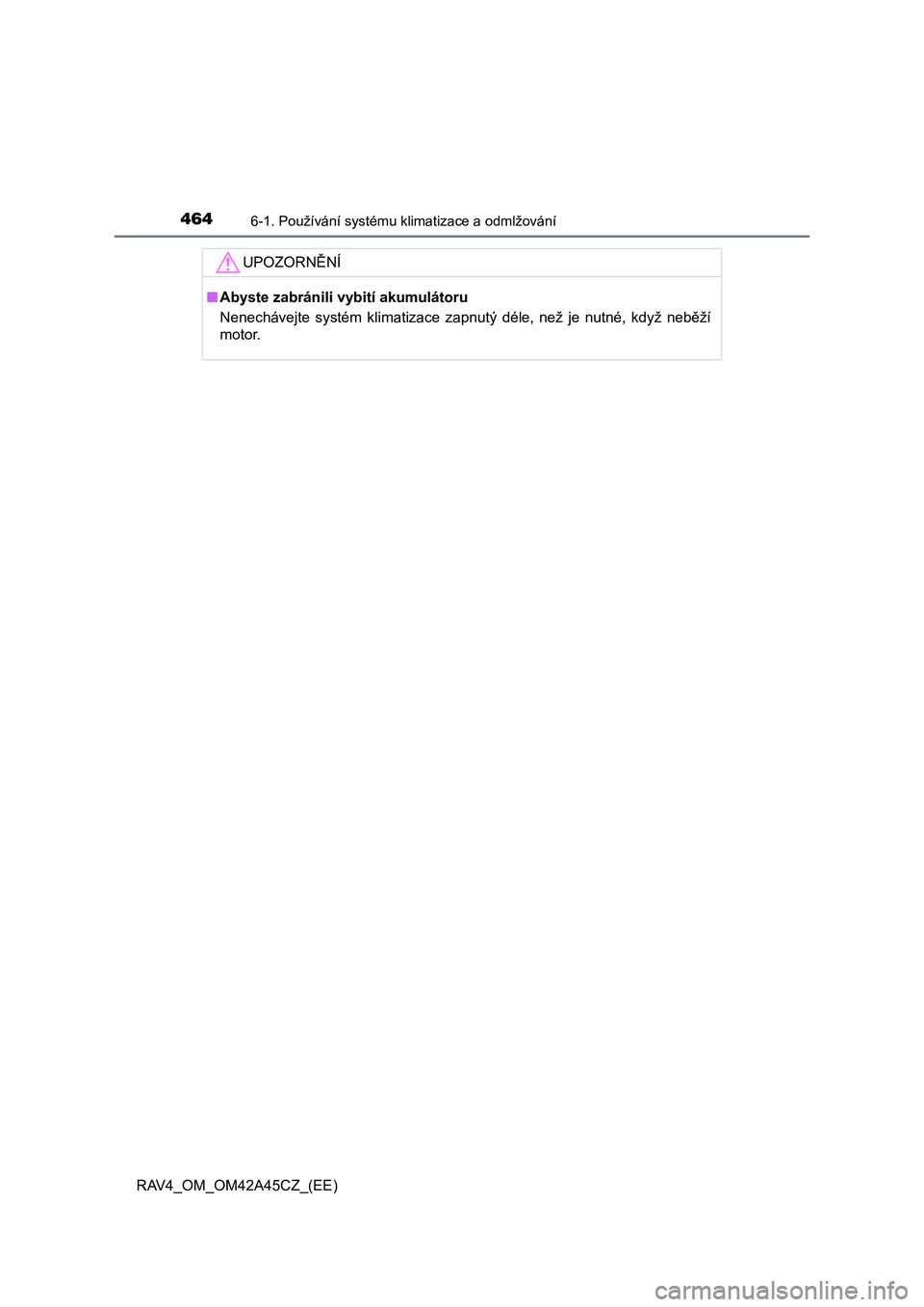

Page 464 of 732

4646-1. Používání systému klimatizace a odmlžování
RAV4_OM_OM42A45CZ_(EE)
UPOZORNĚNÍ
■Abyste zabránili vybití akumulátoru
Nenechávejte systém klimatizace zapnutý déle, než je nutné, když neběží
motor.

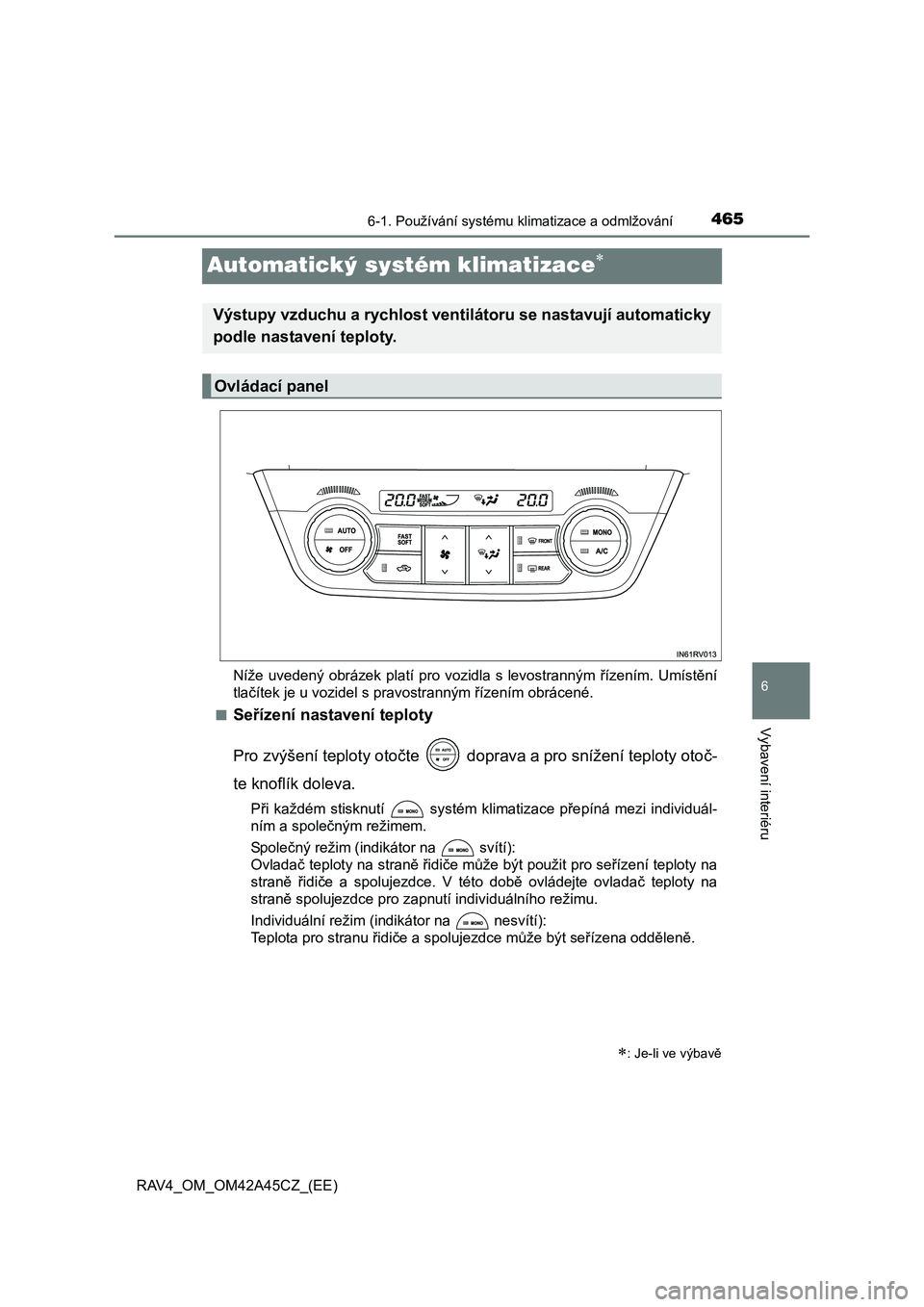

Page 465 of 732

465
6
6-1. Používání systému klimatizace a odmlžování
Vybavení interiéru
RAV4_OM_OM42A45CZ_(EE)
Automatický systém klimatizace
Níže uvedený obrázek platí pro vozidla s levostranným řízením. Umístění
tlačítek je u vozidel s pravostranným řízením obrácené.
■
Seřízení nastavení teploty
Pro zvýšení teploty otočte doprava a pro snížení teploty otoč-
te knoflík doleva.
Při každém stisknutí systém klimatizace přepíná mezi individuál-
ním a společným režimem.
Společný režim (indikátor na svítí):
Ovladač teploty na straně řidiče může být použit pro seřízení teploty na
straně řidiče a spolujezdce. V této době ovládejte ovladač teploty na
straně spolujezdce pro zapnutí individuálního režimu.
Individuální režim (indikátor na nesvítí):
Teplota pro stranu řidiče a spolujezdce může být seřízena odděleně.
: Je-li ve výbavě
Výstupy vzduchu a rychlost ventilátoru se nastavují automaticky
podle nastavení teploty.
Ovládací panel

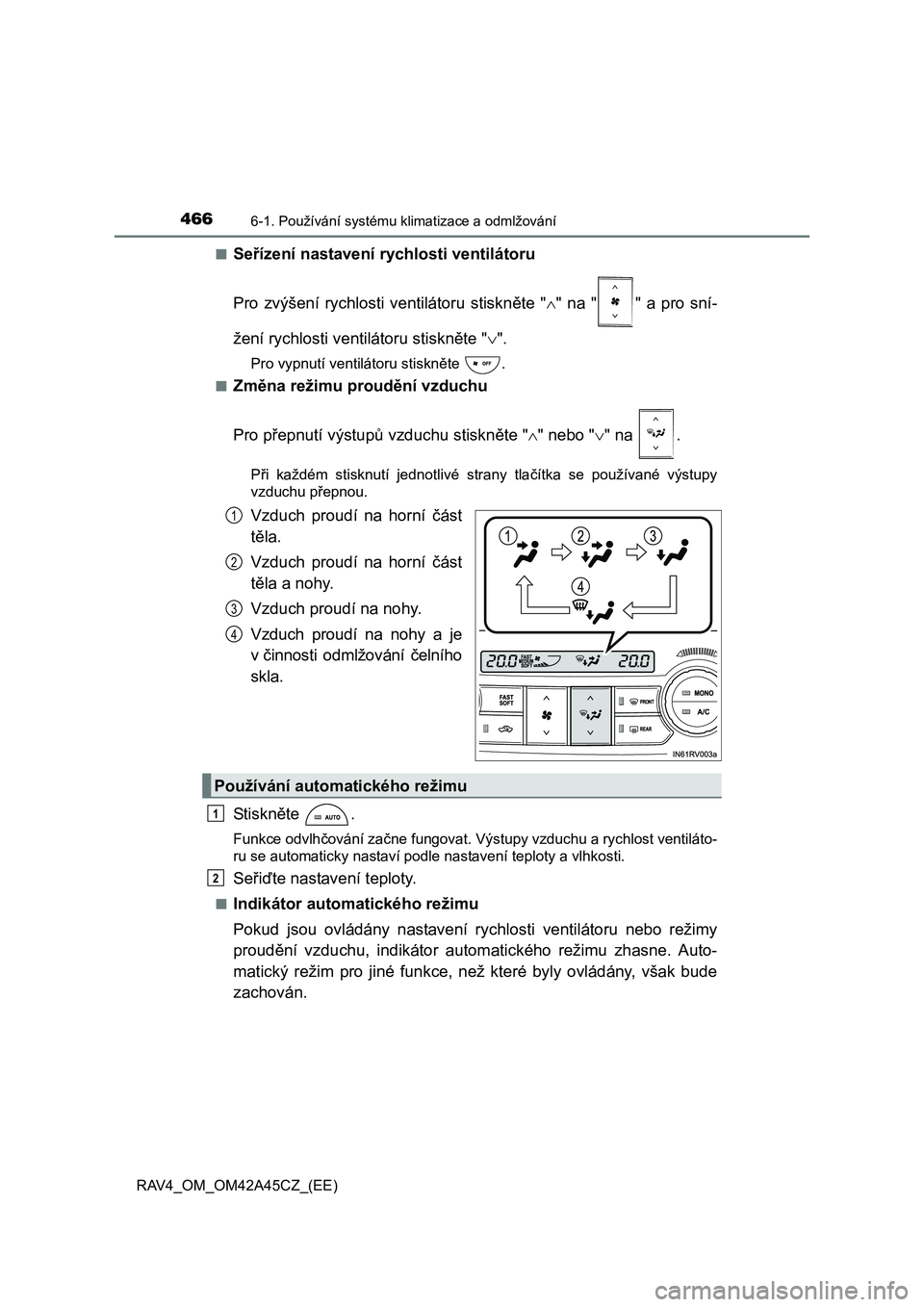

Page 466 of 732

4666-1. Používání systému klimatizace a odmlžování
RAV4_OM_OM42A45CZ_(EE)■
Seřízení nastavení rychlosti ventilátoru
Pro zvýšení rychlosti ventilátoru stiskněte "" na " " a pro sní-
žení rychlosti ventilátoru stiskněte "".
Pro vypnutí ventilátoru stiskněte .
■
Změna režimu proudění vzduchu
Pro přepnutí výstupů vzduchu stiskněte "" nebo "" na .
Při každém stisknutí jednotlivé strany tlačítka se používané výstupy
vzduchu přepnou.
Vzduch proudí na horní část
těla.
Vzduch proudí na horní část
těla a nohy.
Vzduch proudí na nohy.
Vzduch proudí na nohy a je
včinnosti odmlžování čelního
skla.
St i sk něte .
Funkce odvlhčování začne fungovat. Výstupy vzduchu a rychlost ventiláto-
ru se automaticky nastaví podle nastavení teploty a vlhkosti.
Seřiďte nastavení teploty.
■Indikátor automatického režimu
Pokud jsou ovládány nastavení rychlosti ventilátoru nebo režimy
proudění vzduchu, indikátor automatického režimu zhasne. Auto-
matický režim pro jiné funkce, než které byly ovládány, však bude
zachován.
1
2
3
4
Používání automatického režimu
1
2

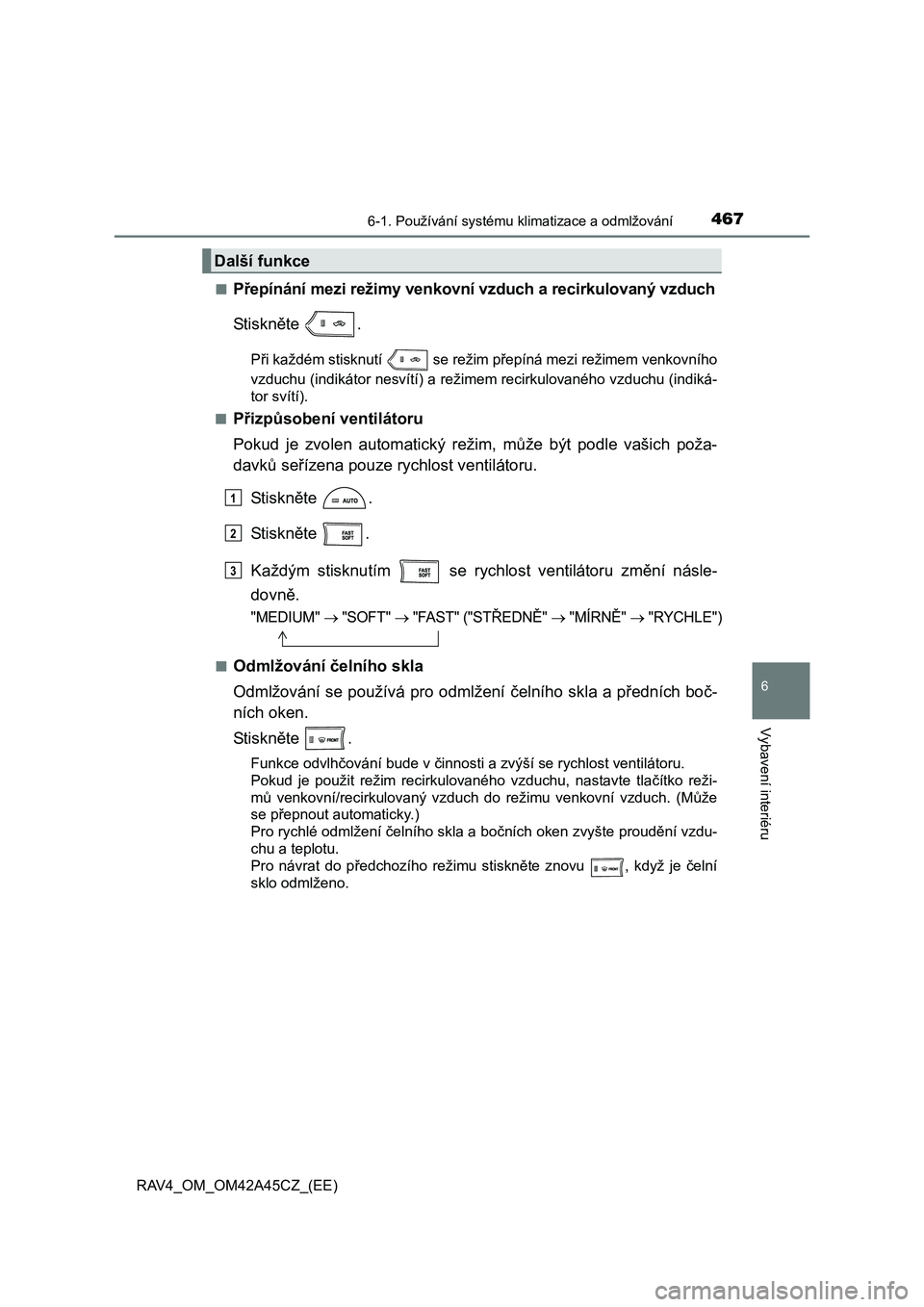

Page 467 of 732

4676-1. Používání systému klimatizace a odmlžování
6
Vybavení interiéru
RAV4_OM_OM42A45CZ_(EE)■
Přepínání mezi režimy venkovní vzduch a recirkulovaný vzduch
St i sk něte .
Při každém stisknutí se režim přepíná mezi režimem venkovního
vzduchu (indikátor nesvítí) a režimem recirkulovaného vzduchu (indiká-
tor svítí).
■
Přizpůsobení ventilátoru
Pokud je zvolen automatický režim, může být podle vašich poža-
davků seřízena pouze rychlost ventilátoru.
St i sk něte .
St i sk něte .
Každým stisknutím se rychlost ventilátoru změní násle-
dovně.
"MEDIUM" "SOFT" "FAST" ("STŘEDNĚ" "MÍRNĚ" "RYCHLE")
■Odmlžování čelního skla
Odmlžování se používá pro odmlžení čelního skla a předních boč-
ních oken.
St i sk něte .
Funkce odvlhčování bude v činnosti a zvýší se rychlost ventilátoru.
Pokud je použit režim recirkulovaného vzduchu, nastavte tlačítko reži-
mů venkovní/recirkulovaný vzduch do režimu venkovní vzduch. (Může
se přepnout automaticky.)
Pro rychlé odmlžení čelního skla a bočních oken zvyšte proudění vzdu-
chu a teplotu.
Pro návrat do předchozího režimu stiskněte znovu , když je čelní
sklo odmlženo.
Další funkce
1
2
3
Page 468 of 732

4686-1. Používání systému klimatizace a odmlžování
RAV4_OM_OM42A45CZ_(EE)■
Odmlžování zadního okna a vnějších zpětných zrcátek
Odmlžování se používá pro odmlžení zadního okna a pro odstraně-
ní dešťových kapek, zamlžení a námrazy z vnějších zpětných zrcá-
tek.
St i sk něte .
Odmlžování se automaticky vypne po uplynutí určité doby.
■
Odmrazovač stěračů čelního skla (je-li ve výbavě)/Odmrazovač
vyhřívaného čelního skla (je-li ve výbavě)
Tato funkce se používá pro zabránění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému sti-
skněte spínač.
Když je systém zapnutý, rozsvítí
se indikátor.
Vozidla s odmrazovačem stěračů čelního skla:
Odmrazovač stěračů čelního skla se automaticky vypne po uplynutí
určité doby.
Vozidla s odmrazovačem vyhřívaného čelního skla:
Odmrazovač vyhřívaného čelního skla se automaticky vypne po
cca 4 minutách.
Odmrazovač vyhřívaného čelního skla nebude fungovat, pokud je
venkovní teplota 5 C nebo vyšší.
*1: Spínač odmrazovače stěračů čelního skla
*2: Spínač odmrazovače vyhřívaného čelního skla

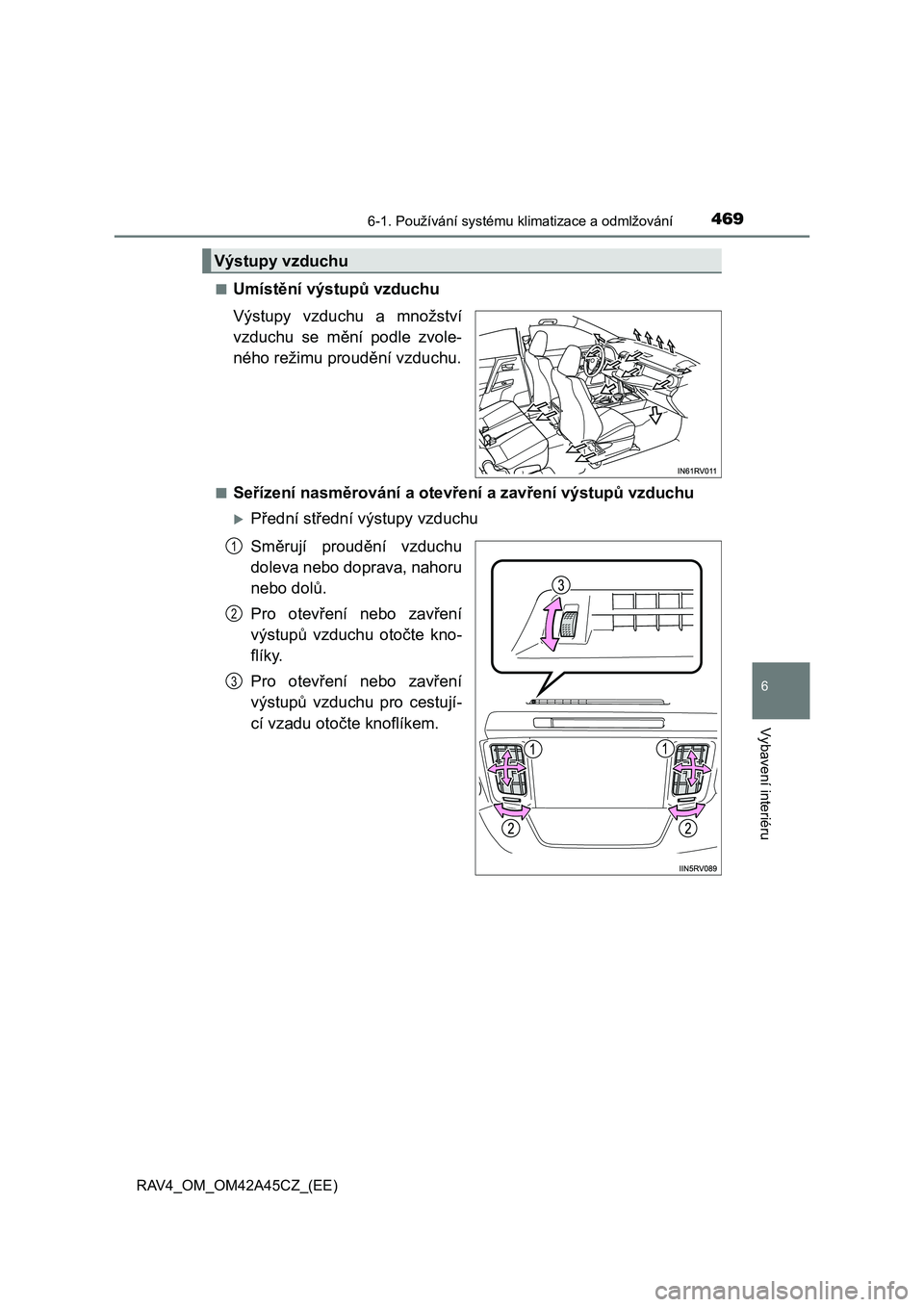

Page 469 of 732

4696-1. Používání systému klimatizace a odmlžování
6
Vybavení interiéru
RAV4_OM_OM42A45CZ_(EE)■
Umístění výstupů vzduchu
Výstupy vzduchu a množství
vzduchu se mění podle zvole-
ného režimu proudění vzduchu.
■Seřízení nasměrování a otevření a zavření výstupů vzduchu
Přední střední výstupy vzduchu
Směrují proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů.
Pro otevření nebo zavření
výstupů vzduchu otočte kno-
flíky.
Pro otevření nebo zavření
výstupů vzduchu pro cestují-
cí vzadu otočte knoflíkem.
Výstupy vzduchu
1
2
3

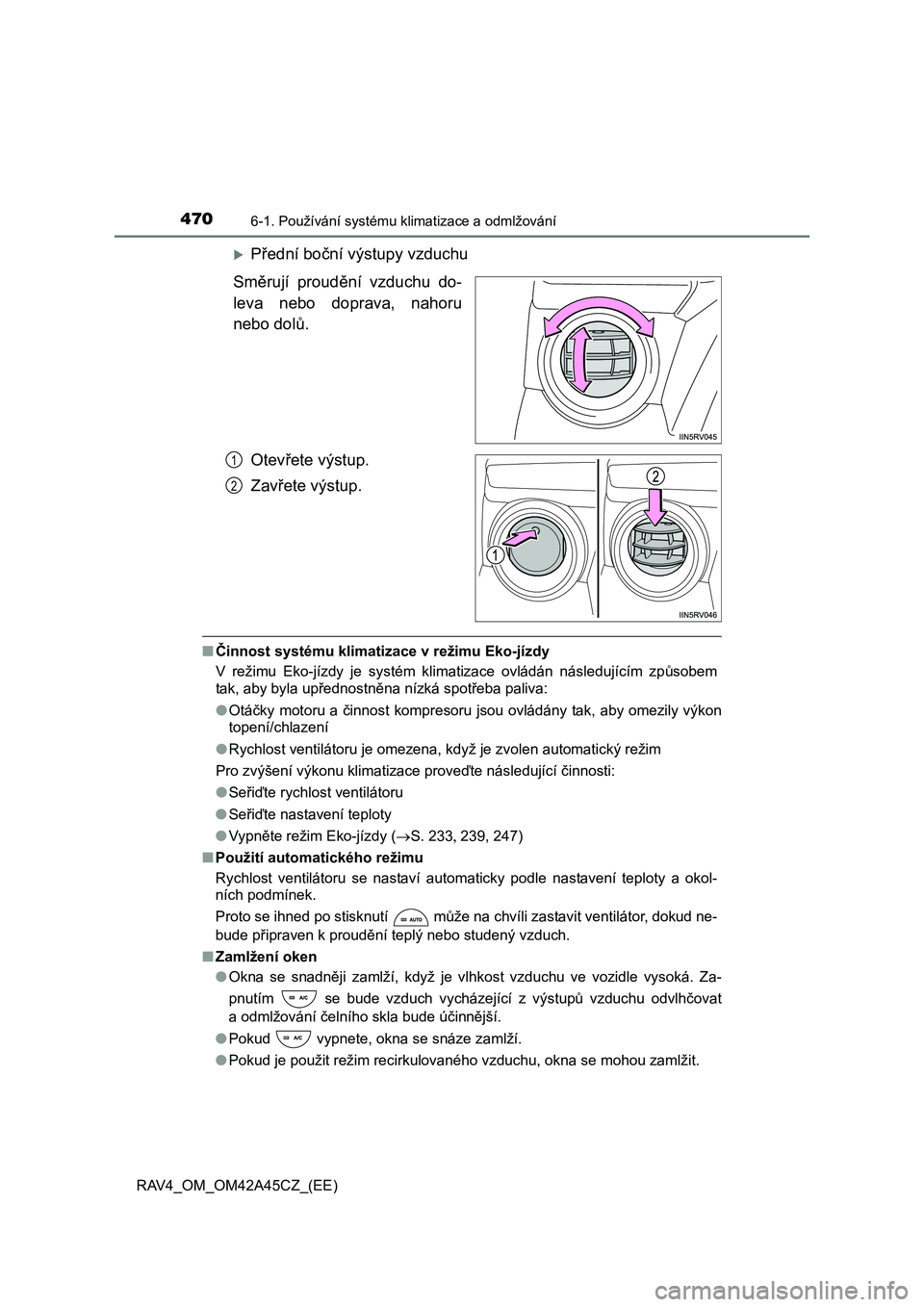

Page 470 of 732

4706-1. Používání systému klimatizace a odmlžování
RAV4_OM_OM42A45CZ_(EE)
Přední boční výstupy vzduchu
Směrují proudění vzduchu do-
leva nebo doprava, nahoru
nebo dolů.
Otevřete výstup.
Zavřete výstup.
■Činnost systému klimatizace v režimu Eko-jízdy
V režimu Eko-jízdy je systém klimatizace ovládán následujícím způsobem
tak, aby byla upřednostněna nízká spotřeba paliva:
●Otáčky motoru a činnost kompresoru jsou ovládány tak, aby omezily výkon
topení/chlazení
●Rychlost ventilátoru je omezena, když je zvolen automatický režim
Pro zvýšení výkonu klimatizace proveďte následující činnosti:
●Seřiďte rychlost ventilátoru
●Seřiďte nastavení teploty
●Vypněte režim Eko-jízdy (S. 233239, 247)
■Použití automatického režimu
Rychlost ventilátoru se nastaví automaticky podle nastavení teploty a okol-
ních podmínek.
Proto se ihned po stisknutí může na chvíli zastavit ventilátor, dokud ne-
bude připraven k proudění teplý nebo studený vzduch.
■Zamlžení oken
●Okna se snadněji zamlží, když je vlhkost vzduchu ve vozidle vysoká. Za-
pnutím se bude vzduch vycházející z výstupů vzduchu odvlhčovat
a odmlžování čelního skla bude účinnější.
●Pokud vypnete, okna se snáze zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
1
2
