tlak pneumatik TOYOTA RAV4 2015 Návod na použití (in Czech)

9 8
5
1
7 6
5
4
3
2
RAV4_OM_OM42A45CZ_(EE)6-2. Používání osvětlení interiéru
Přehled osvětlení interiéru .. 478
•Vnitřní lampičky .............479
•Osobní lampičky ............479
6-3. Používání úložných prostorů
Přehled úložných prostorů.. 481
• Odkládací schránka .......482
• Schránka v konzole .......482
• Držáky nápojů................483
• Držáky lahví ...................484
•Příruční schránka ..........485
Vybavení zavazadlového
prostoru ...........................486
6-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....498
• Sluneční clony ...............498
• Kosmetická zrcátka .......498
•Přenosný popelník .........499
• Napájecí zásuvky ..........500
•Opěrka paží ...................501
•Háčky na oděvy .............501
•Přídržná madla ..............5027-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 504
Čistění a ochrana
interiéru vozidla ............... 508
7-2. Údržba
Požadavky na údržbu........ 511
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 513
Kapota ............................... 516
Umístění podlahového
zvedáku........................... 518
Motorový prostor ............... 519
Pneumatiky ....................... 538
Tlak huštění pneumatik ..... 553
Kola ................................... 555
Filtr klimatizace ................. 558
Baterie bezdrátového
dálkového ovládání/
elektronického klíče ........ 560
Kontrola a výměna
pojistek ............................ 563
Žárovky ............................. 567

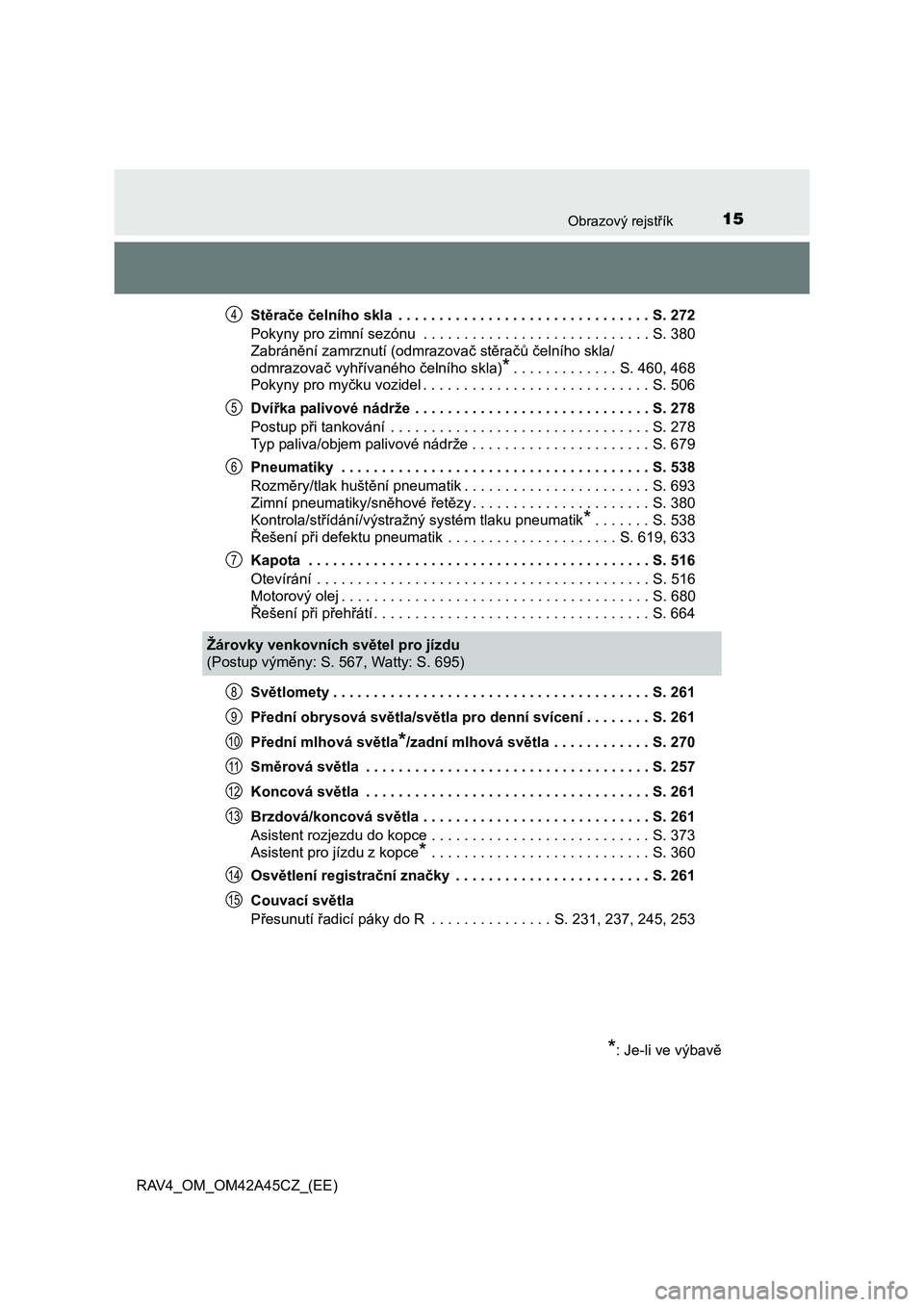

7Údržba a péče

15Obrazový rejstřík
RAV4_OM_OM42A45CZ_(EE)Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 272
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 380
Zabránění zamrznutí (odmrazovač stěračů čelního skla/
odmrazovač vyhřívaného čelního skla)
*. . . . . . . . . . . . . S. 460, 468
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 506
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 278
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 679
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 538
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 693
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 380
Kontrola/střídání/výstražný systém tlaku pneumatik
*. . . . . . . S. 538
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 619, 633
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 516
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 680
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 664
Světlomety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 261
Přední obrysová světla/světla pro denní svícení . . . . . . . . S. 261
Přední mlhová světla
*/zadní mlhová světla . . . . . . . . . . . . S. 270
Směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 257
Koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 261
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 261
Asistent rozjezdu do kopce . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 373
Asistent pro jízdu z kopce
* . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 360
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 261
Couvací světla
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . S. 231, 237, 245, 253
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 567, Watty: S. 695)
*: Je-li ve výbavě
8
9
10
11
12
13
14
15

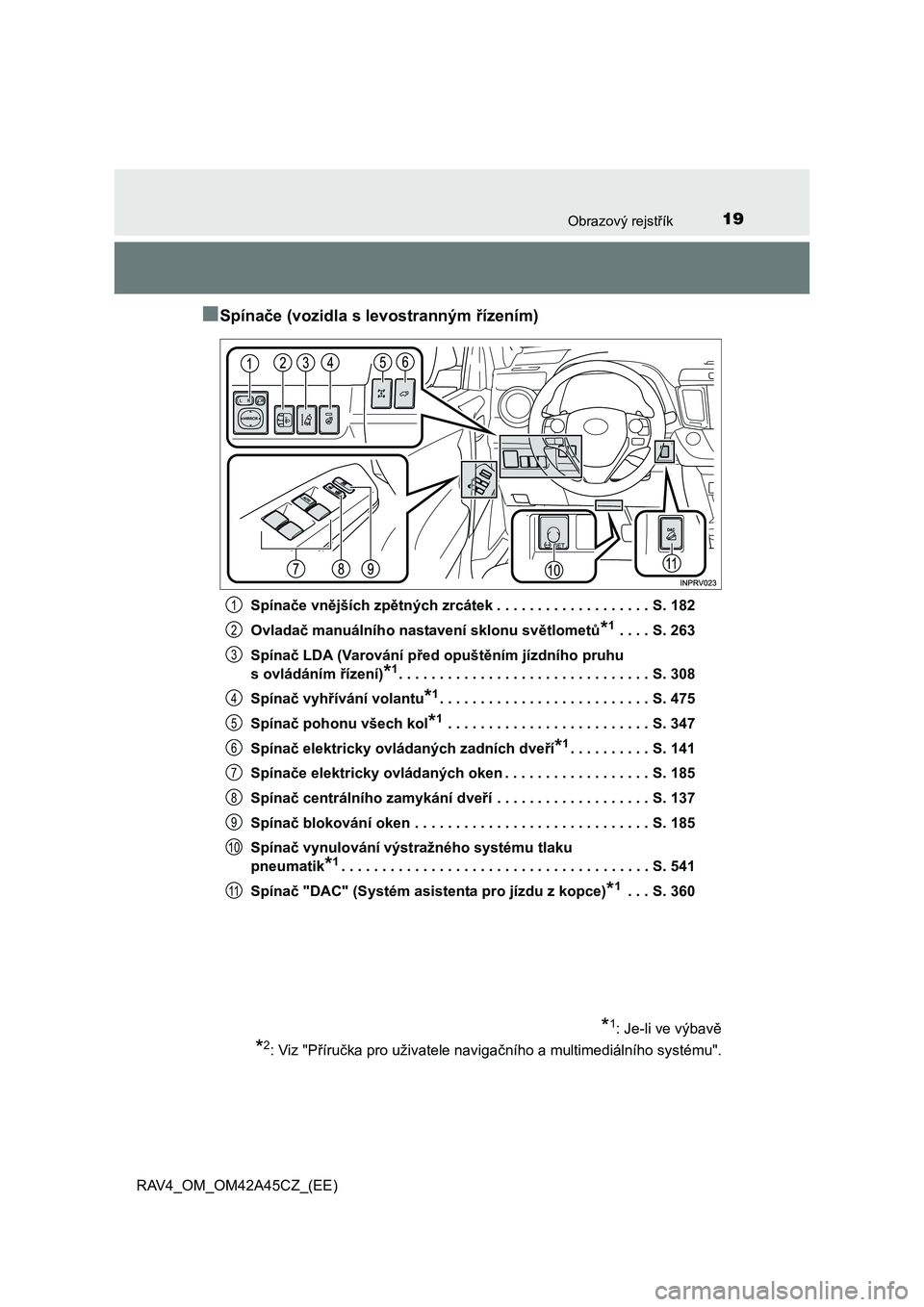

19Obrazový rejstřík
RAV4_OM_OM42A45CZ_(EE)
■Spínače (vozidla s levostranným řízením)
Spínače vnějších zpětných zrcátek . . . . . . . . . . . . . . . . . . . S. 182
Ovlada č manuálního nastavení sklonu světlometů*1 . . . . S. 263
Spína č LDA (Varování před opuštěním jízdního pruhu
s ovládáním řízení)*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 308
Spína č vyhřívání volantu*1. . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Spína č pohonu všech kol*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Spína č elektricky ovládaných zadních dveří*1. . . . . . . . . . S. 141
Spína če elektricky ovládaných oken . . . . . . . . . . . . . . . . . . S. 185
Spína č centrálního zamykání dveří . . . . . . . . . . . . . . . . . . . S. 137
Spína č blokování oken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Spína č vynulování výstražného systému tlaku
pneumatik*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 541
Spína č "DAC" (Systém asistenta pro jízdu z kopce)*1 . . . S. 360
*1: Je-li ve výbavě
*2: Viz "Příručka pro uživatele navigačního a multimediálního systému".
1
2
3
4
5
6
7
8
9
10
11

27Obrazový rejstřík
RAV4_OM_OM42A45CZ_(EE)
■Spínače (vozidla s pravostranným řízením)
Spínače vnějších zpětných zrcátek . . . . . . . . . . . . . . . . . . . S. 182
Ovlada č manuálního nastavení sklonu světlometů*1 . . . . S. 263
Spína č LDA (Varování před opuštěním jízdního pruhu
s ovládáním řízení)*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 308
Spína č "DAC" (Systém asistenta pro jízdu z kopce)*1 . . . S. 360
Spína če elektricky ovládaných oken . . . . . . . . . . . . . . . . . . S. 185
Spína č centrálního zamykání dveří . . . . . . . . . . . . . . . . . . . S. 137
Spína č blokování oken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 185
Spína č vynulování výstražného systému tlaku
pneumatik*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 541
Spína č elektricky ovládaných zadních dveří*1. . . . . . . . . . S. 141
Spína č pohonu všech kol*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
*1: Je-li ve výbavě
*2: Viz "Příručka pro uživatele navigačního a multimediálního systému".
1
2
3
4
5
6
7
8
9
10

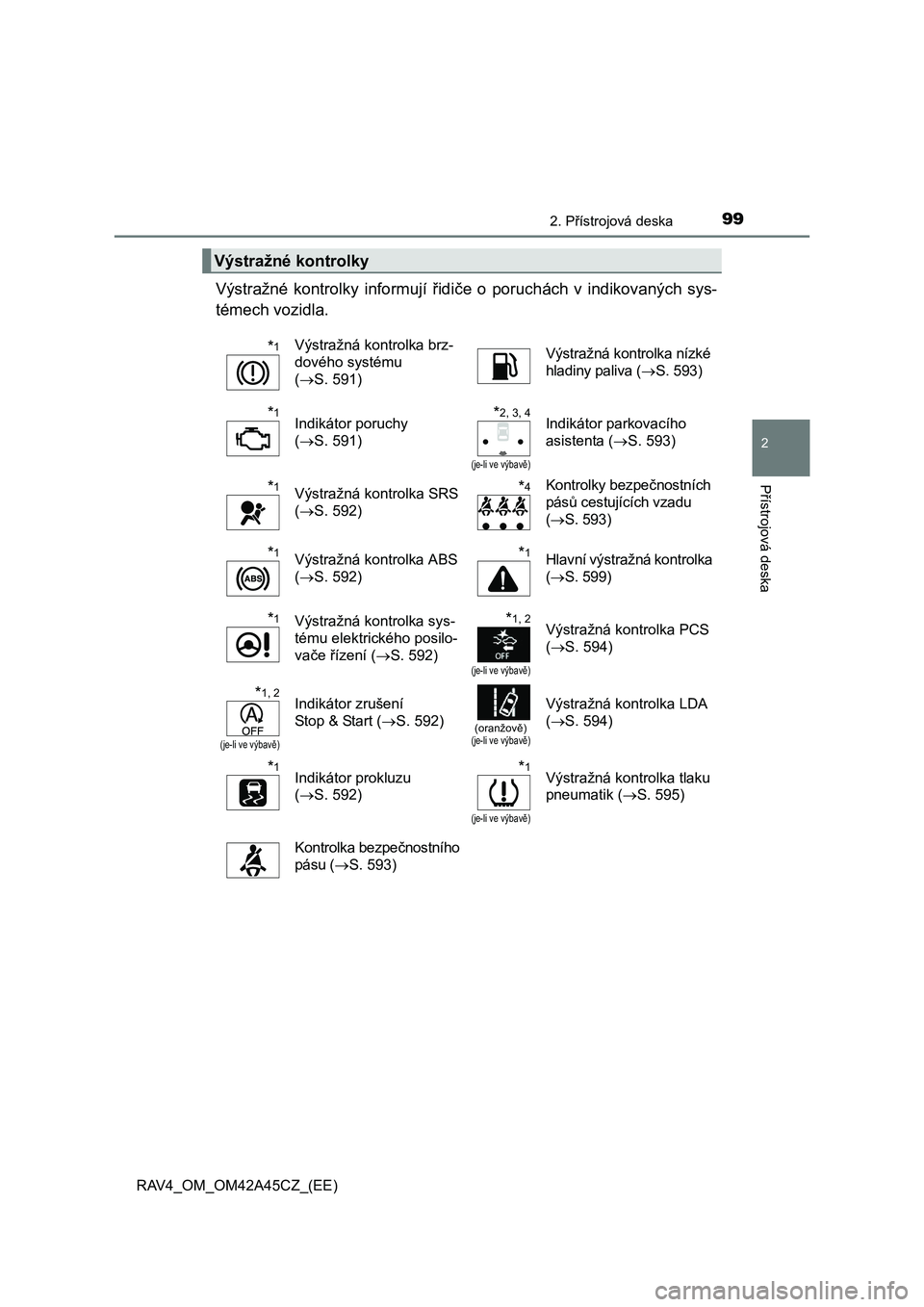

992. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
(S. 591)Výstražná kontrolka nízké
hladiny paliva (S. 593)
*1Indikátor poruchy
(S. 591)*2, 3, 4
(je-li ve výbavě)
Indikátor parkovacího
asistenta (S. 593)
*1Výstražná kontrolka SRS
(S. 592)*4Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 593)
*1Výstražná kontrolka ABS
(S. 592)*1Hlavní výstražná kontrolka
(S. 599)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení (S. 592)*1, 2
(je-li ve výbavě)
Výstražná kontrolka PCS
(S. 594)
*1, 2
(je-li ve výbavě)
Indikátor zrušení
Stop & Start (S. 592)
(oranžově)(je-li ve výbavě)
Výstražná kontrolka LDA
(S. 594)
*1Indikátor prokluzu
(S. 592)*1
(je-li ve výbavě)
Výstražná kontrolka tlaku
pneumatik (S. 595)
Kontrolka bezpečnostního
pásu
(S. 593)

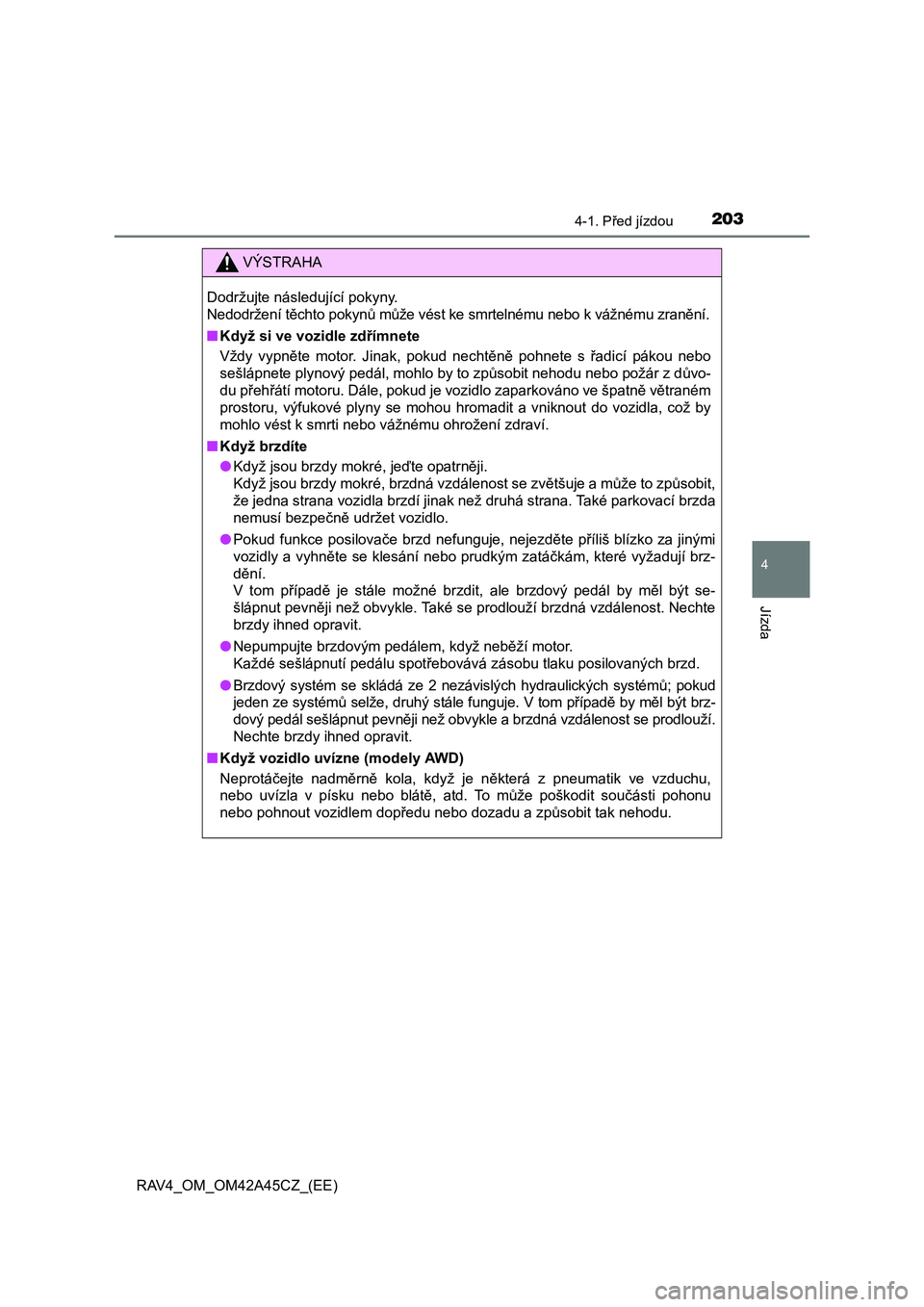

2034-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Když si ve vozidle zdřímnete
Vždy vypněte motor. Jinak, pokud nechtěně pohnete s řadicí pákou nebo
sešlápnete plynový pedál, mohlo by to způsobit nehodu nebo požár z důvo-
du přehřátí motoru. Dále, pokud je vozidlo zaparkováno ve špatně větraném
prostoru, výfukové plyny se mohou hromadit a vniknout do vozidla, což by
mohlo vést k smrti nebo vážnému ohrožení zdraví.
■Když brzdíte
●Když jsou brzdy mokré, jeďte opatrněji.
Když jsou brzdy mokré, brzdná vzdálenost se zvětšuje a může to způsobit,
že jedna strana vozidla brzdí jinak než druhá strana. Také parkovací brzda
nemusí bezpečně udržet vozidlo.
●Pokud funkce posilovače brzd nefunguje, nejezděte příliš blízko za jinými
vozidly a vyhněte se klesání nebo prudkým zatáčkám, které vyžadují brz-
dění.
V tom případě je stále možné brzdit, ale brzdový pedál by měl být se-
šlápnut pevněji než obvykle. Také se prodlouží brzdná vzdálenost. Nechte
brzdy ihned opravit.
●Nepumpujte brzdovým pedálem, když neběží motor.
Každé sešlápnutí pedálu spotřebovává zásobu tlaku posilovaných brzd.
●Brzdový systém se skládá ze 2 nezávislých hydraulických systémů; pokud
jeden ze systémů selže, druhý stále funguje. V tom p
řípadě by měl být brz-
dový pedál sešlápnut pevněji než obvykle a brzdná vzdálenost se prodlouží.
Nechte brzdy ihned opravit.
■Když vozidlo uvízne (modely AWD)
Neprotáčejte nadměrně kola, když je některá z pneumatik ve vzduchu,
nebo uvízla v písku nebo blátě, atd. To může poškodit součásti pohonu
nebo pohnout vozidlem dopředu nebo dozadu a způsobit tak nehodu.

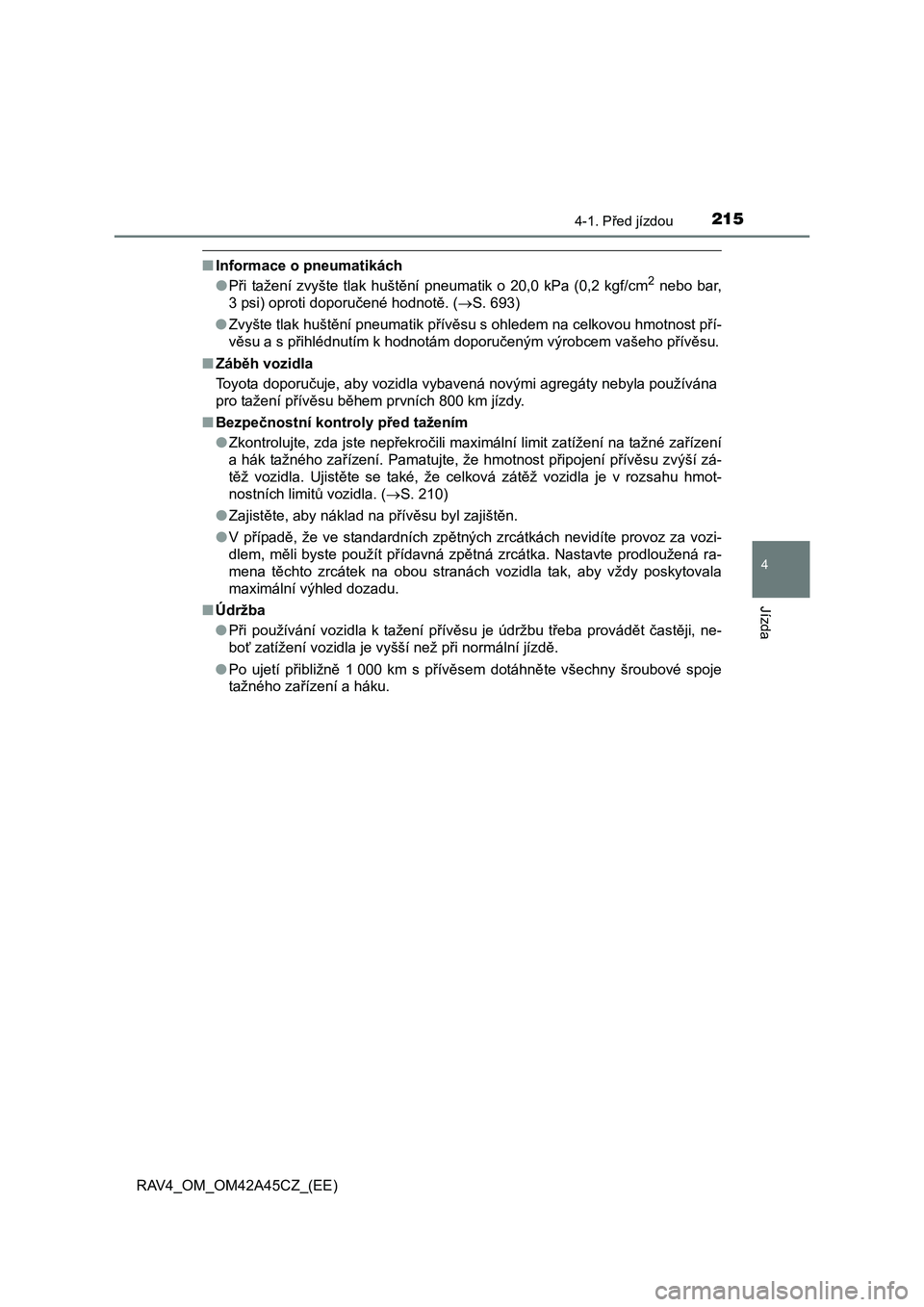

2154-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 693)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 210)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zp
ětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.

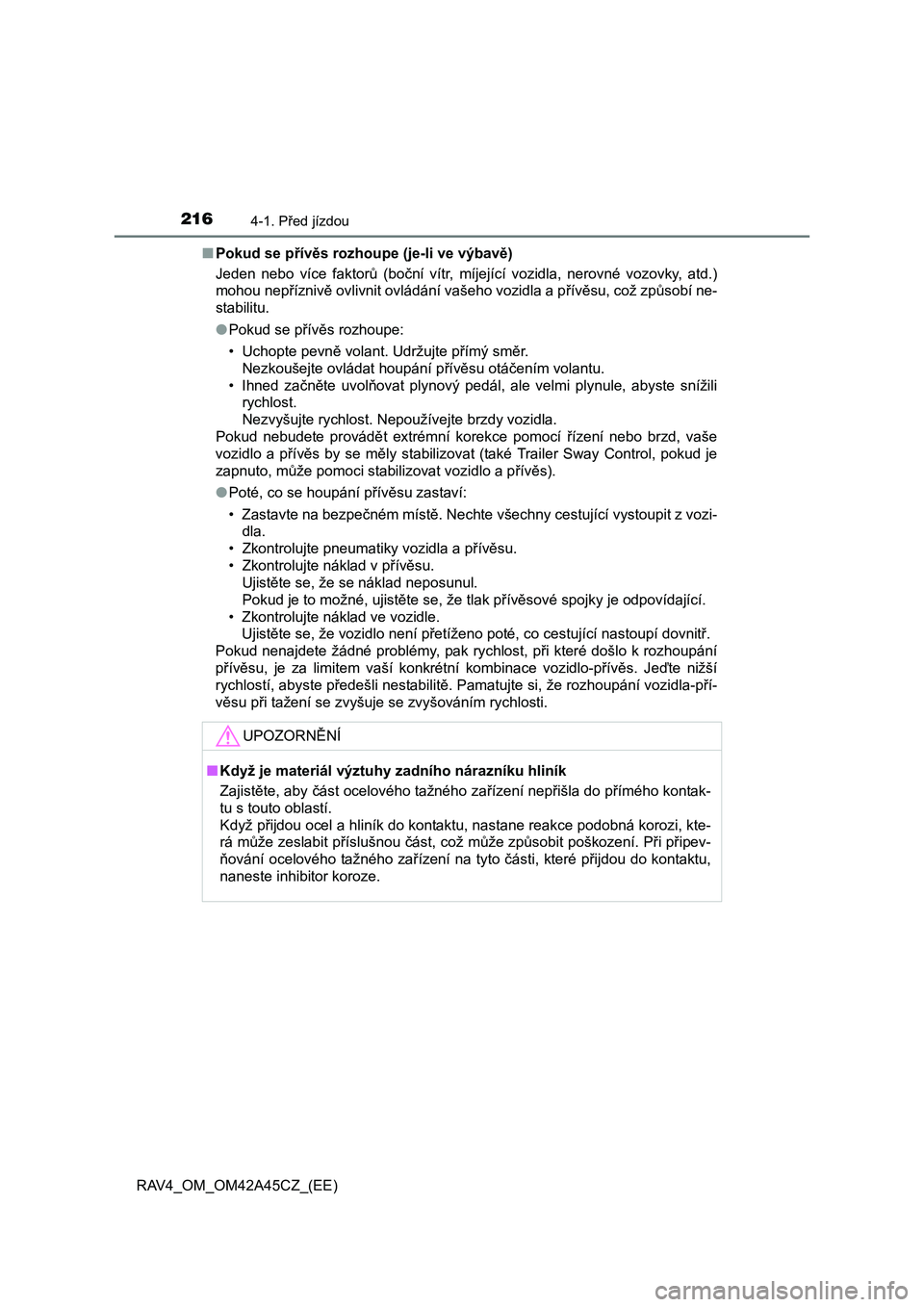

2164-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)■Pokud se přívěs rozhoupe (je-li ve výbavě)
Jeden nebo více faktorů (boční vítr, míjející vozidla, nerovné vozovky, atd.)
mohou nepříznivě ovlivnit ovládání vašeho vozidla a přívěsu, což způsobí ne-
stabilitu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý směr.
Nezkoušejte ovládat houpání přívěsu otáčením volantu.
• Ihned začněte uvolňovat plynový pedál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provádět extrémní korekce pomocí řízení nebo brzd, vaše
vozidlo a přívěs by se měly stabilizovat (také Trailer Sway Control, pokud je
zapnuto, může pomoci stabilizovat vozidlo a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nechte všechny cestující vystoupit z vozi-
dla.
• Zkontrolujte pneumatiky vozidla a přívěsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistě
te se, že tlak přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pamatujte si, že rozhoupání vozidla-pří-
věsu při tažení se zvyšuje se zvyšováním rychlosti.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

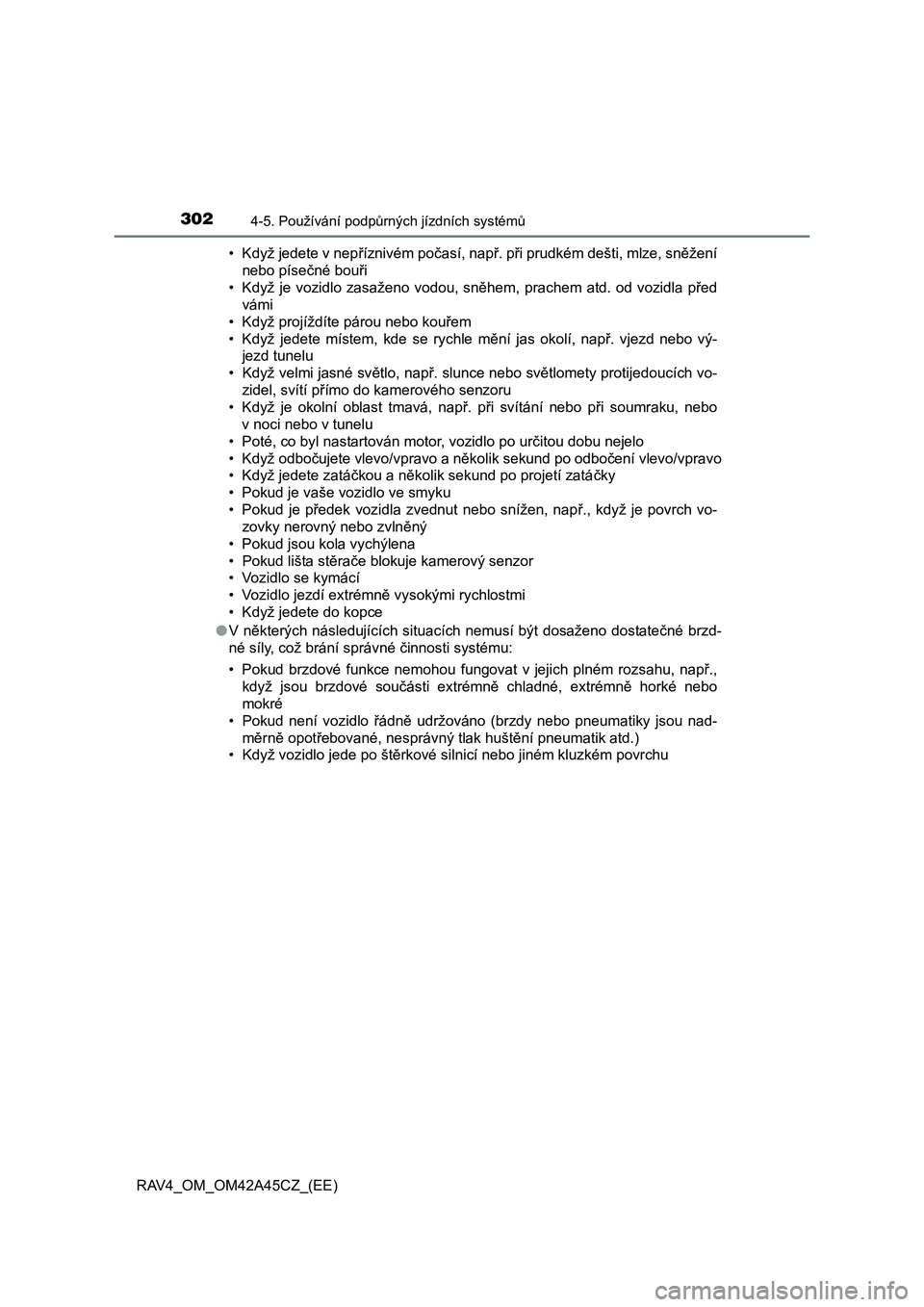

3024-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)• Když jedete v nepříznivém počasí, např. při prudkém dešti, mlze, sněžení
nebo písečné bouři
• Když je vozidlo zasaženo vodou, sněhem, prachem atd. od vozidla před
vámi
• Když projíždíte párou nebo kouřem
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Když velmi jasné světlo, např. slunce nebo světlomety protijedoucích vo-
zidel, svítí přímo do kamerového senzoru
• Když je okolní oblast tmavá, např. při svítání nebo při soumraku, nebo
v noci nebo v tunelu
• Poté, co byl nastartován motor, vozidlo po určitou dobu nejelo
• Když odbočujete vlevo/vpravo a několik sekund po odbočení vlevo/vpravo
• Když jedete zatáčkou a několik sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku
• Pokud je předek vozidla zvednut nebo snížen, např., když je povrch vo-
zovky nerovný nebo zvlněný
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje kamerový senzor
• Vozidlo se kymácí
• Vozidlo jezdí extrémně vysokými rychlostmi
• Když jedete do kopce
●V některých následujících situacích nemusí být dosaženo dostatečné brzd-
né síly, což brání správné činnosti systému:
• Pokud brzdové funkce nemohou fungovat v jejich plném rozsahu, např.,
když jsou brzdové součásti extrémn
ě chladné, extrémně horké nebo
mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneumatiky jsou nad-
měrně opotřebované, nesprávný tlak huštění pneumatik atd.)
• Když vozidlo jede po štěrkové silnicí nebo jiném kluzkém povrchu

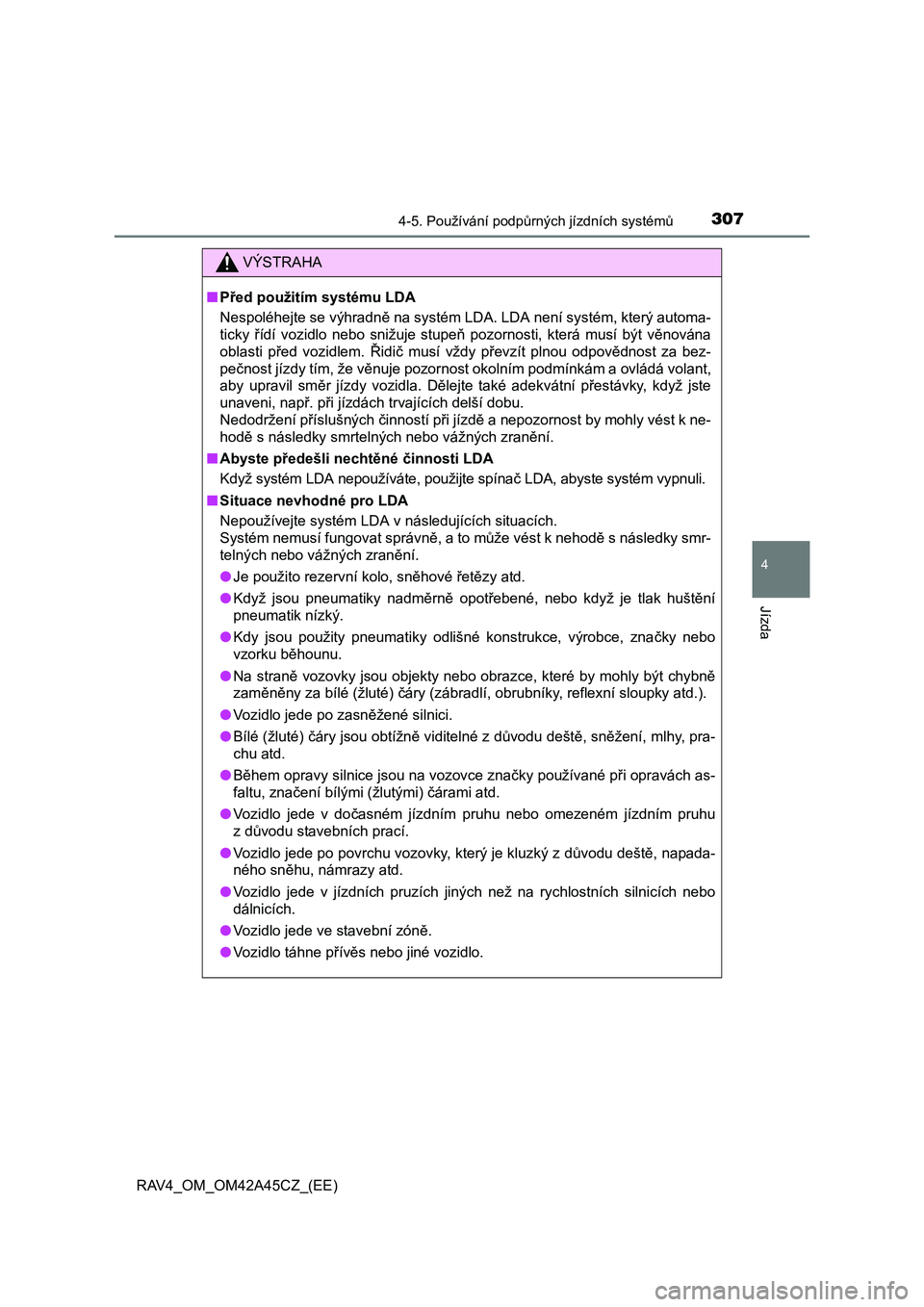

3074-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Před použitím systému LDA
Nespoléhejte se výhradně na systém LDA. LDA není systém, který automa-
ticky řídí vozidlo nebo snižuje stupeň pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za bez-
pečnost jízdy tím, že věnuje pozornost okolním podmínkám a ovládá volant,
aby upravil směr jízdy vozidla. Dělejte také adekvátní přestávky, když jste
unaveni, např. při jízdách trvajících delší dobu.
Nedodržení příslušných činností při jízdě a nepozornost by mohly vést k ne-
hodě s následky smrtelných nebo vážných zranění.
■Abyste předešli nechtěné činnosti LDA
Když systém LDA nepoužíváte, použijte spínač LDA, abyste systém vypnuli.
■Situace nevhodné pro LDA
Nepoužívejte systém LDA v následujících situacích.
Systém nemusí fungovat správně, a to může vést k nehodě s následky smr-
telných nebo vážných zranění.
●Je použito rezervní kolo, sněhové řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huštění
pneumatik nízký.
●Kdy jsou použity pneumatiky odlišné konstrukce, výrobce, zna
čky nebo
vzorku běhounu.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zábradlí, obrubníky, reflexní sloupky atd.).
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditelné z důvodu deště, sněžení, mlhy, pra-
chu atd.
●Během opravy silnice jsou na vozovce značky používané při opravách as-
faltu, značení bílými (žlutými) čárami atd.
●Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pruhu
zdůvodu stavebních prací.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, napada-
ného sněhu, námrazy atd.
●Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo
dálnicích.
●Vozidlo jede ve stavební zóně.
●Vozidlo táhne přívěs nebo jiné vozidlo.
