3816-3. Tee-se-itse-huolto
OM42A57FI
6
Huolto ja hoito
■Vaihdettuasi sulakkeen
●Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 382)
● Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-korjaa-
mon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
■ Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
■ Kun vaihdat valojen polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
■Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
● Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
● Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
● Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
■ Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
■Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon selvittää ja korjata ylikuormituksen aiheuttaja.
OM42A57FI.book Page 381 Friday, April 1, 2016 2:54 PM

3826-3. Tee-se-itse-huolto
OM42A57FI

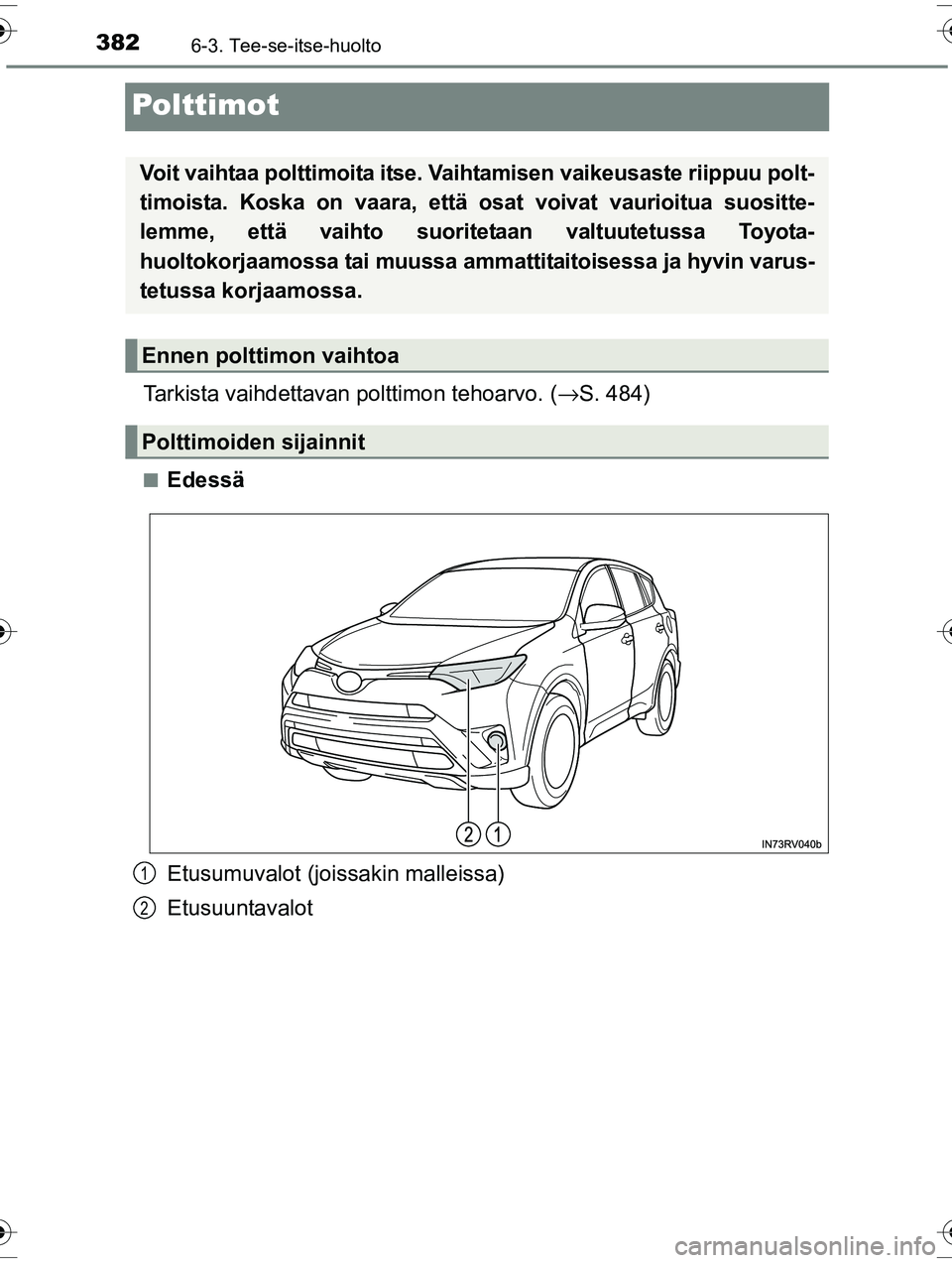

Polttimot
Tarkista vaihdettavan polttimon tehoarvo. (→S. 484)
■Edessä
Etusumuvalot (joissakin malleissa)
Etusuuntavalot
Voit vaihtaa polttimoita itse. Va ihtamisen vaikeusaste riippuu polt-
timoista. Koska on vaara, että osat voivat vaurioitua suositte-
lemme, että vaihto suoritetaan valtuutetussa Toyota-
huoltokorjaamossa tai muussa ammattitaitoisessa ja hyvin varus-
tetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
1
2
OM42A57FI.book Page 382 Friday, April 1, 2016 2:54 PM

3836-3. Tee-se-itse-huolto
OM42A57FI
6
Huolto ja hoito

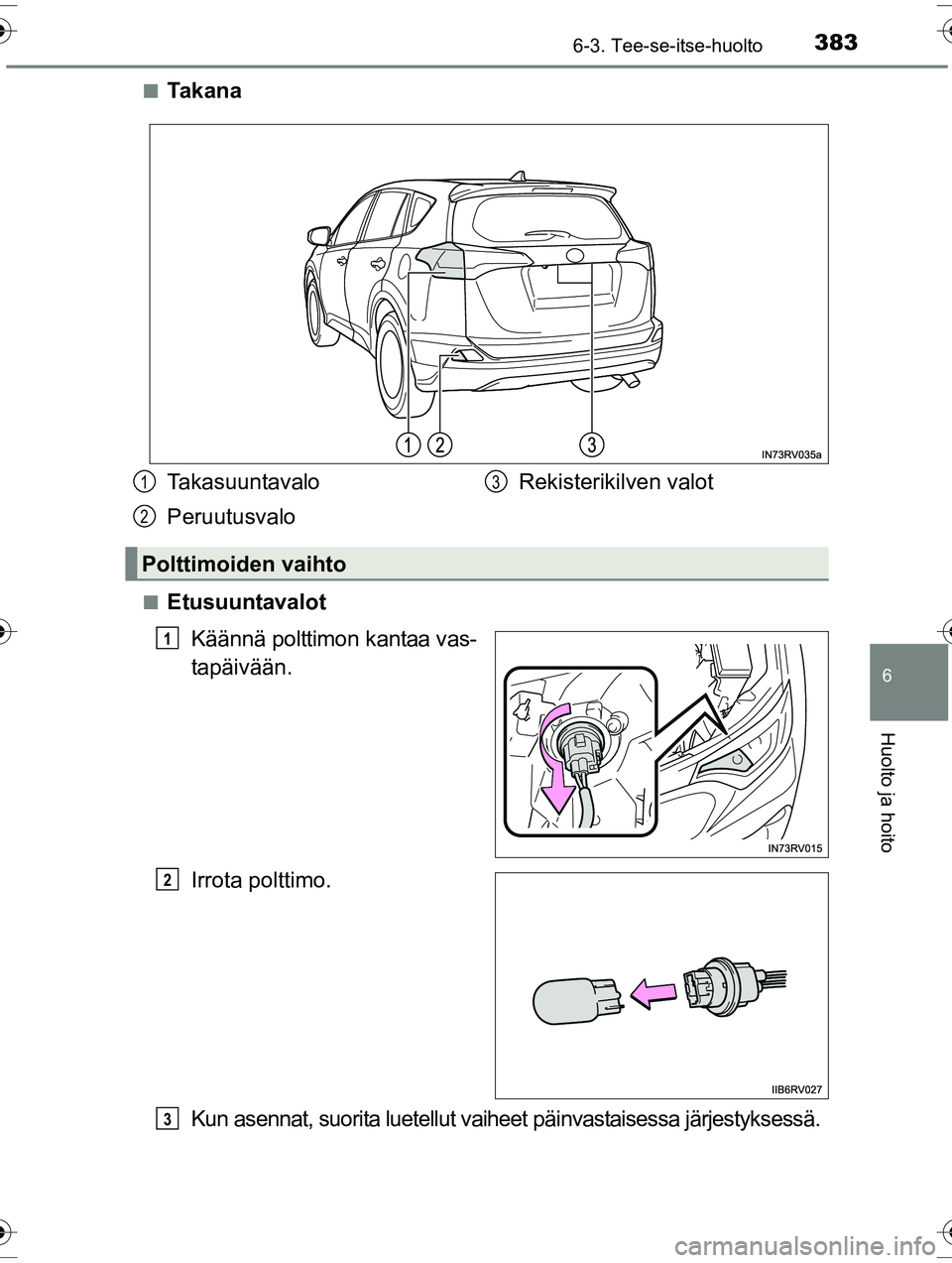

■Ta k a n a
■EtusuuntavalotKäännä polttimon kantaa vas-
tapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
Takasuuntavalo
Peruutusvalo Rekisterikilven valot
Polttimoiden vaihto
1
2
3
1
2
3
OM42A57FI.book Page 383 Friday, April 1, 2016 2:54 PM

3846-3. Tee-se-itse-huolto
OM42A57FI■

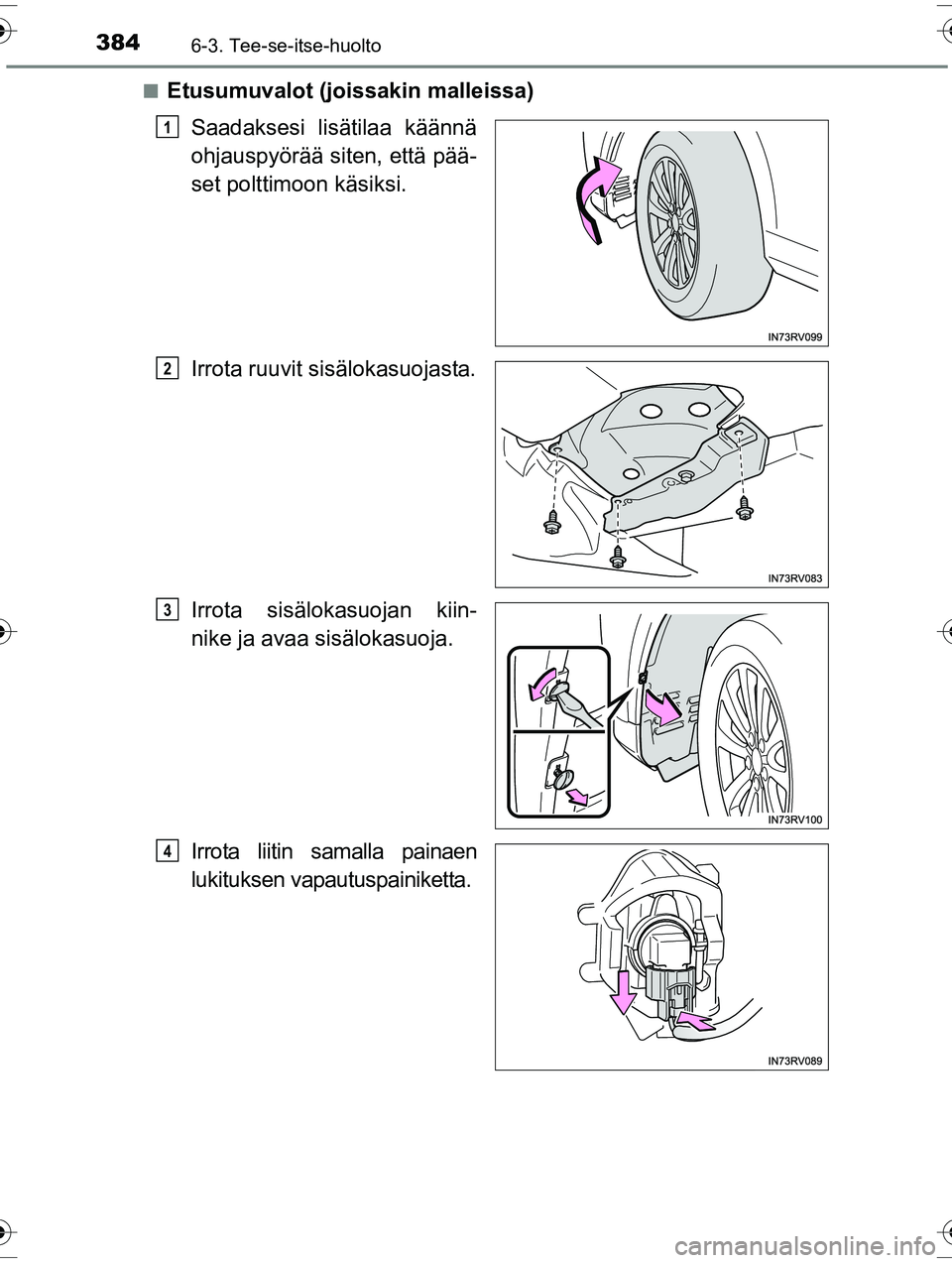

Etusumuvalot (joissakin malleissa)
Saadaksesi lisätilaa käännä
ohjauspyörää siten, että pää-
set polttimoon käsiksi.
Irrota ruuvit sisälokasuojasta.
Irrota sisälokasuojan kiin-
nike ja avaa sisälokasuoja.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
1
2
3
4
OM42A57FI.book Page 384 Friday, April 1, 2016 2:54 PM

3856-3. Tee-se-itse-huolto
OM42A57FI
6
Huolto ja hoito

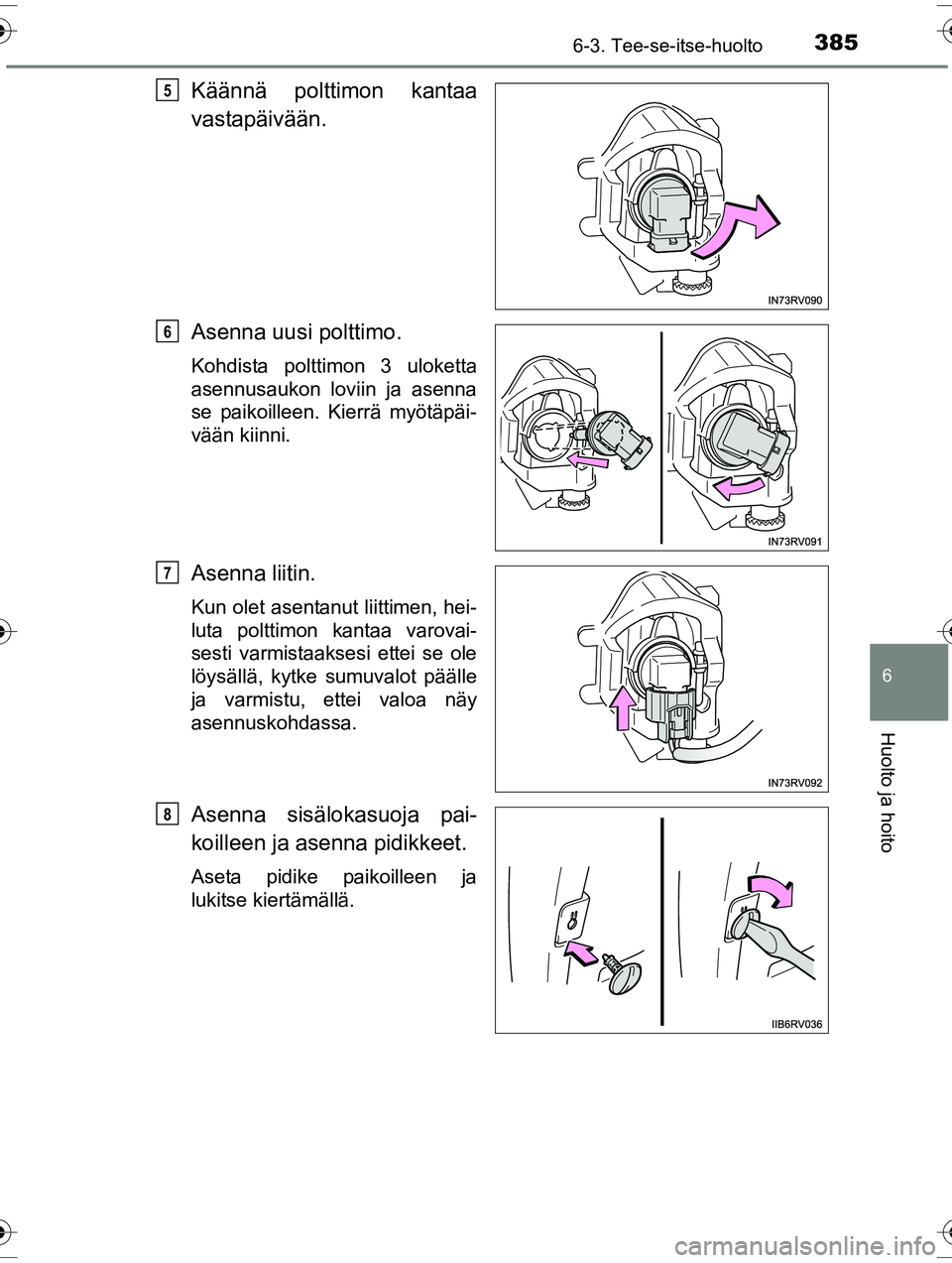

Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen. Kierrä myötäpäi-
vään kiinni.
Asenna liitin.
Kun olet asentanut liittimen, hei-
luta polttimon kantaa varovai-
sesti varmistaaksesi ettei se ole
löysällä, kytke sumuvalot päälle
ja varmistu, ettei valoa näy
asennuskohdassa.
Asenna sisälokasuoja pai-
koilleen ja asenna pidikkeet.
Aseta pidike paikoilleen ja
lukitse kiertämällä.
5
6
7
8
OM42A57FI.book Page 385 Friday, April 1, 2016 2:54 PM

3866-3. Tee-se-itse-huolto
OM42A57FI
Asenna sisälokasuoja pai-
koilleen ja kiinnitä ruuvit.
Varmistu, että sisälokasuoja
tulee kiinnitetyksi puskurin sisä-
pintaan.
■
Takasuuntavalot Avaa takaluukku ja irrota pul-
tit ja poista valoasetelma
vetäen sitä suoraan taakse-
päin auton takaosasta käsin.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
9
1
2
3
4
OM42A57FI.book Page 386 Friday, April 1, 2016 2:54 PM

3876-3. Tee-se-itse-huolto
OM42A57FI
6
Huolto ja hoito
■PeruutusvalotKäännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut
vaiheet päinvastaisessa jär-
jestyksessä.
Kiinnitettyäsi polttimon kannan,
tarkasta vielä, että kumisuojus
on turvallisesti paikoillaan.
1
2
Kumi-
suojus
3
OM42A57FI.book Page 387 Friday, April 1, 2016 2:54 PM

3886-3. Tee-se-itse-huolto
OM42A57FI■

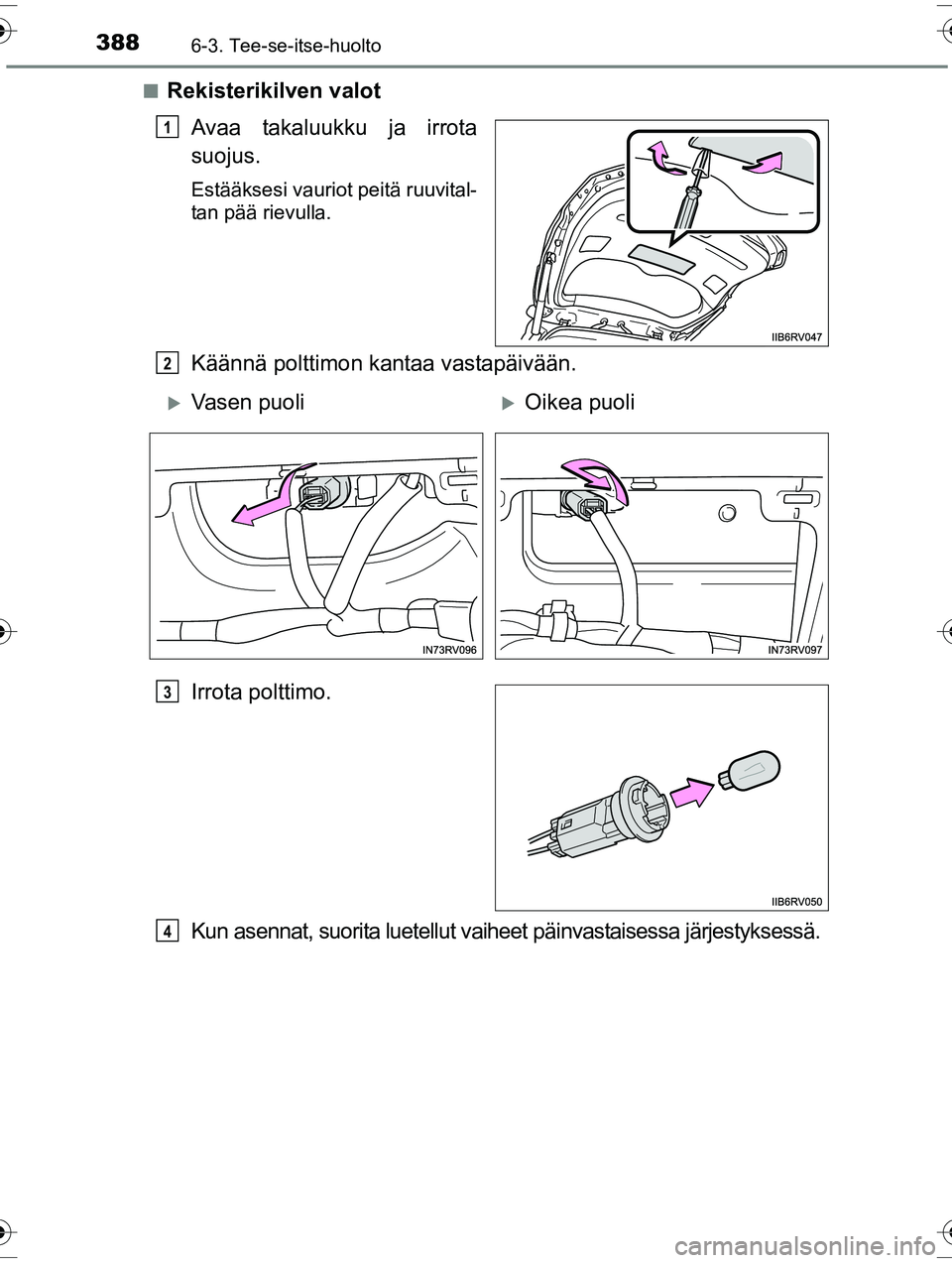

Rekisterikilven valot
Avaa takaluukku ja irrota
suojus.
Estääksesi vauriot peitä ruuvital-
tan pää rievulla.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
1
2
XVasen puoliXOikea puoli
3
4
OM42A57FI.book Page 388 Friday, April 1, 2016 2:54 PM

3896-3. Tee-se-itse-huolto
OM42A57FI
6
Huolto ja hoito
■Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
●Ajovalot
● Etuseisontavalot/päiväajovalot
● Sivusuuntavalot
● Takavalot
● Jarru-/takavalot
● Keskijarruvalo
● Takasumuvalo
■LED-valot
Ajovalot, etuseisontavalot/päiväajovalot, sivusuuntavalot, takavalot, jarru-/
takavalot, keskijarruvalo ja takasumuvalo koostuvat useasta LED-valosta.
Jos jokin LED-valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon ja anna heidän vaihtaa valo.
■ Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoja
seuraavissa tapauksissa:
●Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
● Vettä on kerääntynyt ajovalojen sisään.
OM42A57FI.book Page 389 Friday, April 1, 2016 2:54 PM

3906-3. Tee-se-itse-huolto
OM42A57FI

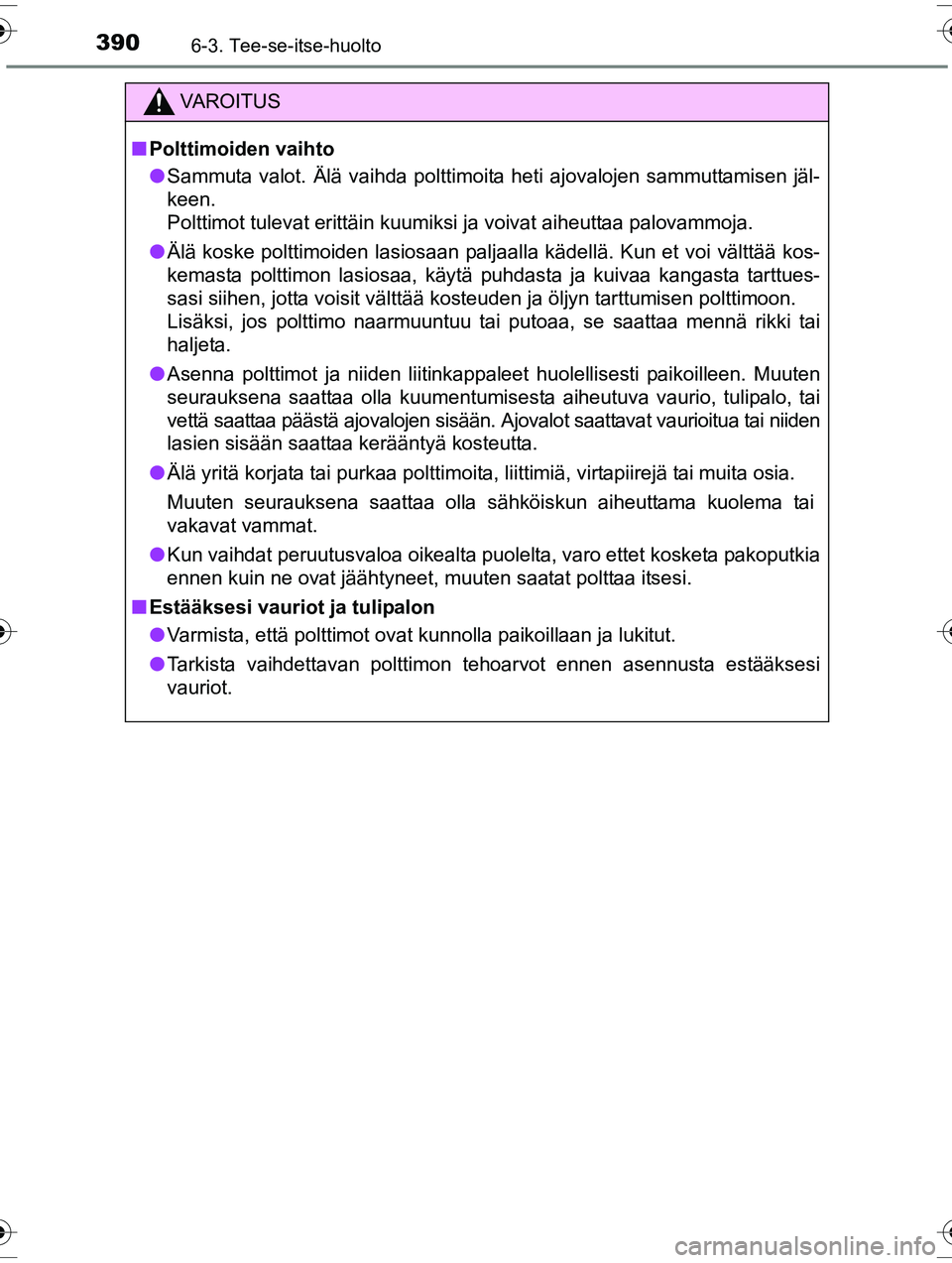

VAROITUS
■Polttimoiden vaihto
● Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
● Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
● Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai niiden
lasien sisään saattaa kerääntyä kosteutta.
● Älä yritä korjata tai purkaa polttimoita, liittimiä, virtapiirejä tai muita osia.
Muuten seurauksena saattaa olla sähköiskun aiheuttama kuolema tai
vakavat vammat.
● Kun vaihdat peruutusvaloa oikealta puolelta, varo ettet kosketa pakoputkia
ennen kuin ne ovat jäähtyneet, muuten saatat polttaa itsesi.
■ Estääksesi vauriot ja tulipalon
● Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
● Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
