TOYOTA RAV4 2016 Betriebsanleitungen (in German)

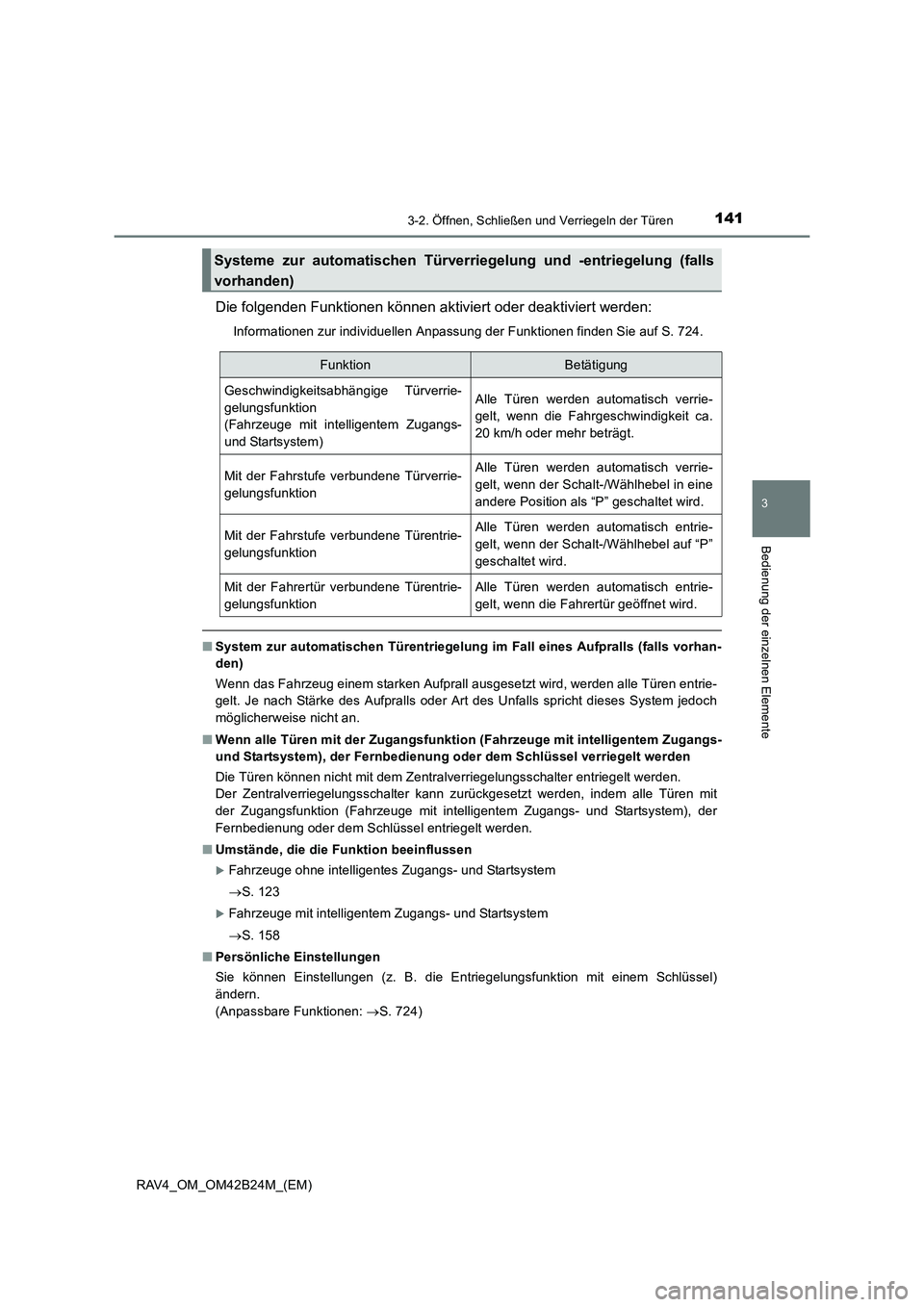

1413-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
Die folgenden Funktionen können aktiviert oder deaktiviert werden:
Informationen zur individuellen Anpassung der Funktionen finden Sie auf S. 724.
■System zur automatischen Türentriegelung im Fall eines Aufpralls (falls vorhan-
den)
Wenn das Fahrzeug einem starken Aufprall ausgesetzt wird, werden alle Türen entrie-
gelt. Je nach Stärke des Aufpralls oder Art des Unfalls spricht dieses System jedoch
möglicherweise nicht an.
■ Wenn alle Türen mit der Zugangsfunktion (Fahrzeuge mit intelligentem Zugangs-
und Startsystem), der Fernbedienung oder dem Schlüssel verriegelt werden
Die Türen können nicht mit dem Zentralverriegelungsschalter entriegelt werden.
Der Zentralverriegelungsschalter kann zurückgesetzt werden, indem alle Türen mit
der Zugangsfunktion (Fahrzeuge mit intelligentem Zugangs- und Startsystem), der
Fernbedienung oder dem Schlüssel entriegelt werden.
■ Umstände, die die Funktion beeinflussen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
→S. 123
XFahrzeuge mit intelligentem Zugangs- und Startsystem
→S. 158
■ Persönliche Einstellungen
Sie können Einstellungen (z. B. die Entriegelungsfunktion mit einem Schlüssel)
ändern.
(Anpassbare Funktionen: →S. 724)
Systeme zur automatischen Türver riegelung und -entriegelung (falls
vorhanden)
FunktionBetätigung
Geschwindigkeitsabhängige Türverrie-
gelungsfunktion
(Fahrzeuge mit intelligentem Zugangs-
und Startsystem)Alle Türen werden automatisch verrie-
gelt, wenn die Fahrgeschwindigkeit ca.
20 km/h oder mehr beträgt.
Mit der Fahrstufe verbundene Türverrie-
gelungsfunktionAlle Türen werden automatisch verrie-
gelt, wenn der Schalt-/Wählhebel in eine
andere Position als “P” geschaltet wird.
Mit der Fahrstufe verbundene Türentrie-
gelungsfunktionAlle Türen werden automatisch entrie-
gelt, wenn der Schalt-/Wählhebel auf “P”
geschaltet wird.
Mit der Fahrertür verbundene Türentrie-
gelungsfunktionAlle Türen werden automatisch entrie-
gelt, wenn die Fahrertür geöffnet wird.

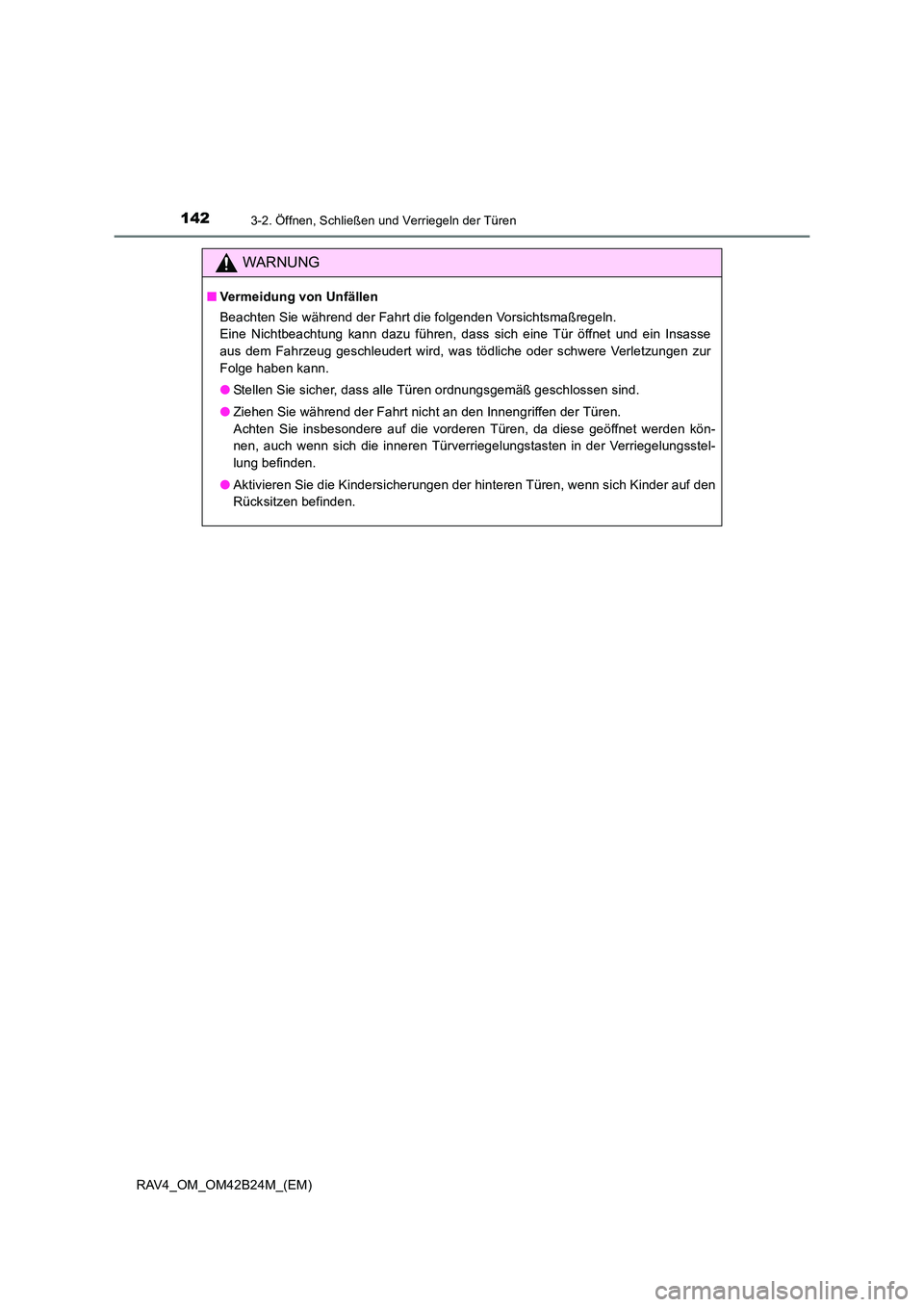

1423-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
WARNUNG
■Vermeidung von Unfällen
Beachten Sie während der Fahrt die folgenden Vorsichtsmaßregeln.
Eine Nichtbeachtung kann dazu führen, dass sich eine Tür öffnet und ein Insasse
aus dem Fahrzeug geschleudert wird, was tödliche oder schwere Verletzungen zur
Folge haben kann.
●Stellen Sie sicher, dass alle Türen ordnungsgemäß geschlossen sind.
● Ziehen Sie während der Fahrt nicht an den Innengriffen der Türen.
Achten Sie insbesondere auf die vorderen Türen, da diese geöffnet werden kön-
nen, auch wenn sich die inneren Türverriegelungstasten in der Verriegelungsstel-
lung befinden.
● Aktivieren Sie die Kindersicherungen der hinteren Türen, wenn sich Kinder auf den
Rücksitzen befinden.

143
3

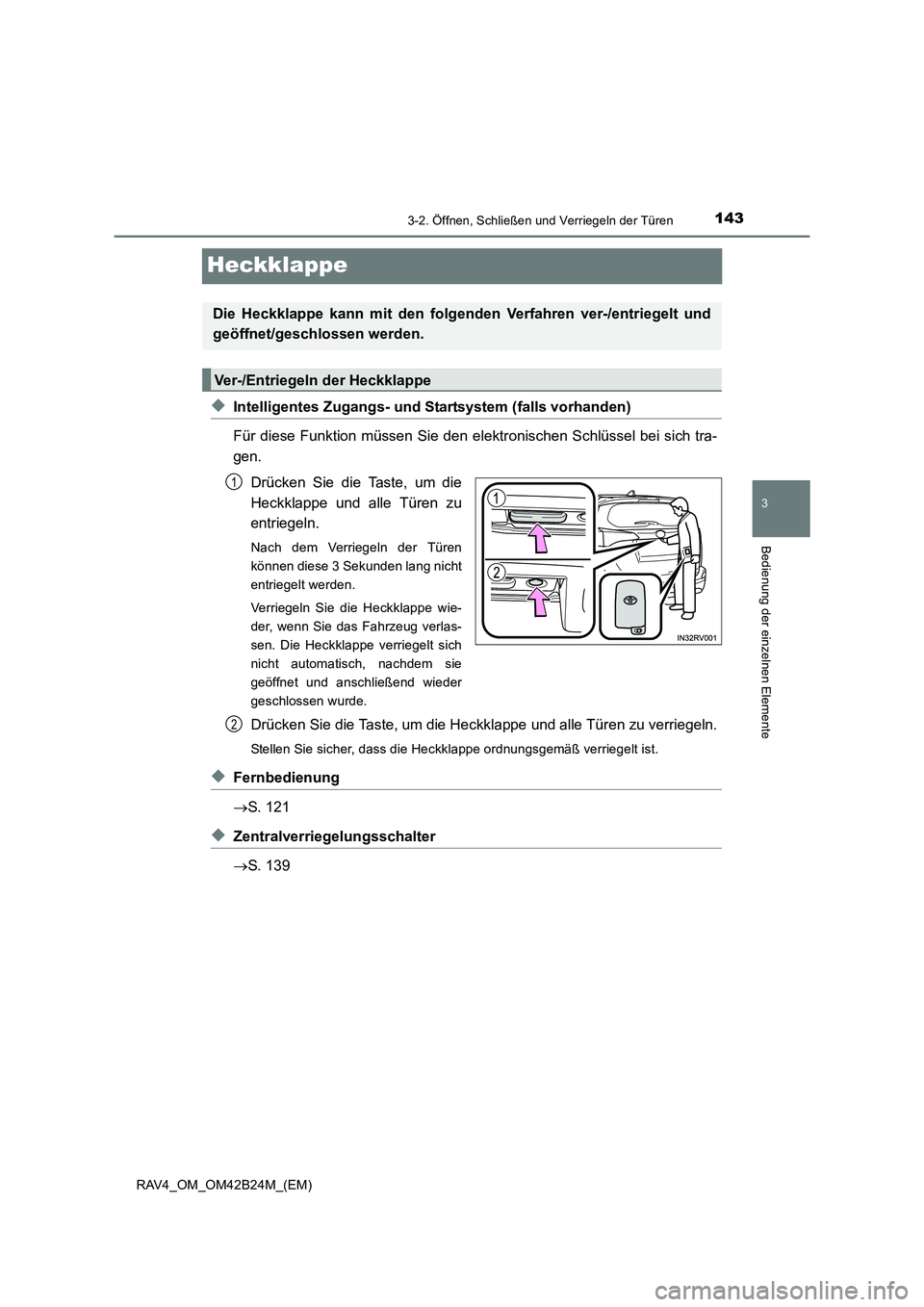

3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
Heckklappe
◆Intelligentes Zugangs- und Startsystem (falls vorhanden)
Für diese Funktion müssen Sie den elektronischen Schlüssel bei sich tra-
gen.Drücken Sie die Taste, um die
Heckklappe und alle Türen zu
entriegeln.
Nach dem Verriegeln der Türen
können diese 3 Sekunden lang nicht
entriegelt werden.
Verriegeln Sie die Heckklappe wie-
der, wenn Sie das Fahrzeug verlas-
sen. Die Heckklappe verriegelt sich
nicht automatisch, nachdem sie
geöffnet und anschließend wieder
geschlossen wurde.
Drücken Sie die Taste, um die Heckklappe und alle Türen zu verriegeln.
Stellen Sie sicher, dass die Heckklappe ordnungsgemäß verriegelt ist.
◆Fernbedienung
→S. 121
◆Zentralverriegelungsschalter
→S. 139
Die Heckklappe kann mit den folgenden Verfahren ver-/entriegelt und
geöffnet/geschlossen werden.
Ver-/Entriegeln der Heckklappe
1
2

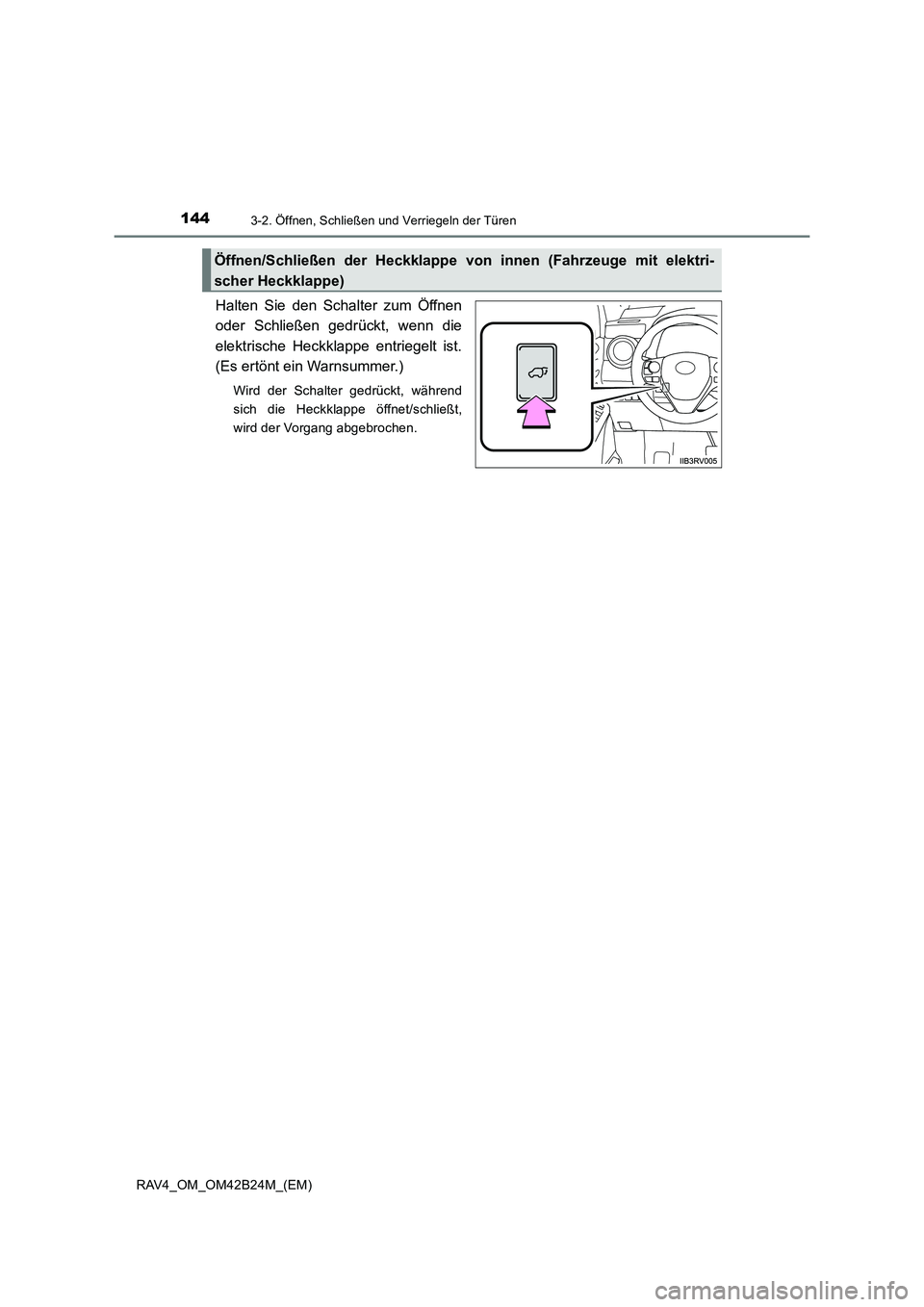

1443-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
Halten Sie den Schalter zum Öffnen
oder Schließen gedrückt, wenn die
elektrische Heckklappe entriegelt ist.
(Es ertönt ein Warnsummer.)
Wird der Schalter gedrückt, während
sich die Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen.
Öffnen/Schließen der Heckklappe von innen (Fahrzeuge mit elektri-
scher Heckklappe)

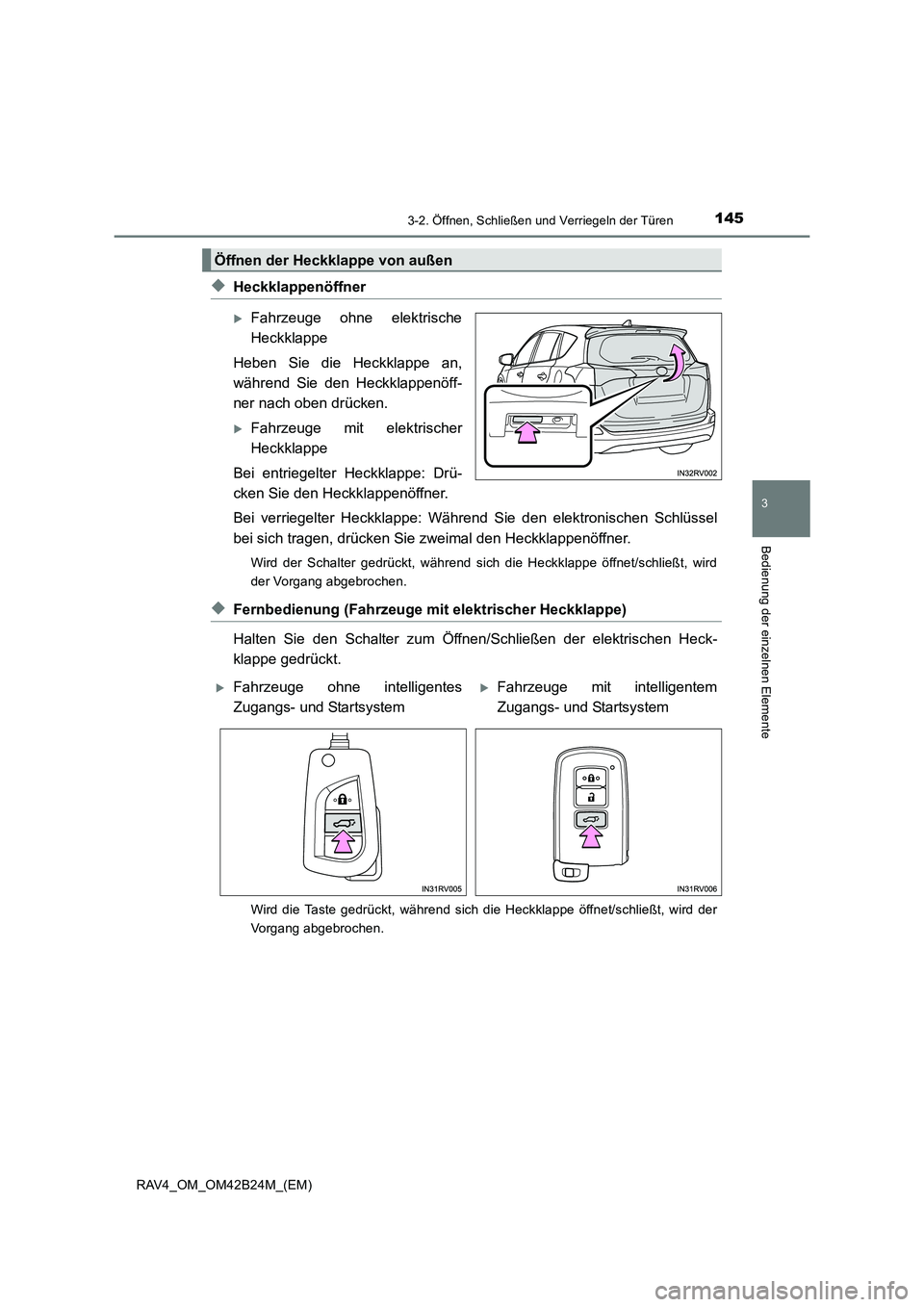

1453-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
◆Heckklappenöffner
XFahrzeuge ohne elektrische
Heckklappe
Heben Sie die Heckklappe an,
während Sie den Heckklappenöff-
ner nach oben drücken.
XFahrzeuge mit elektrischer
Heckklappe
Bei entriegelter Heckklappe: Drü-
cken Sie den Heckklappenöffner.
Bei verriegelter Heckklappe: Während Sie den elektronischen Schlüssel
bei sich tragen, drücken Sie zweimal den Heckklappenöffner.
Wird der Schalter gedrückt, während sich die Heckklappe öffnet/schließt, wird
der Vorgang abgebrochen.
◆Fernbedienung (Fahrzeuge mit elektrischer Heckklappe)
Halten Sie den Schalter zum Öffnen/Schließen der elektrischen Heck-
klappe gedrückt.
Wird die Taste gedrückt, während sich die Heckklappe öffnet/schließt, wird der
Vorgang abgebrochen.
Öffnen der Heckklappe von außen
XFahrzeuge ohne intelligentes
Zugangs- und StartsystemXFahrzeuge mit intelligentem
Zugangs- und Startsystem

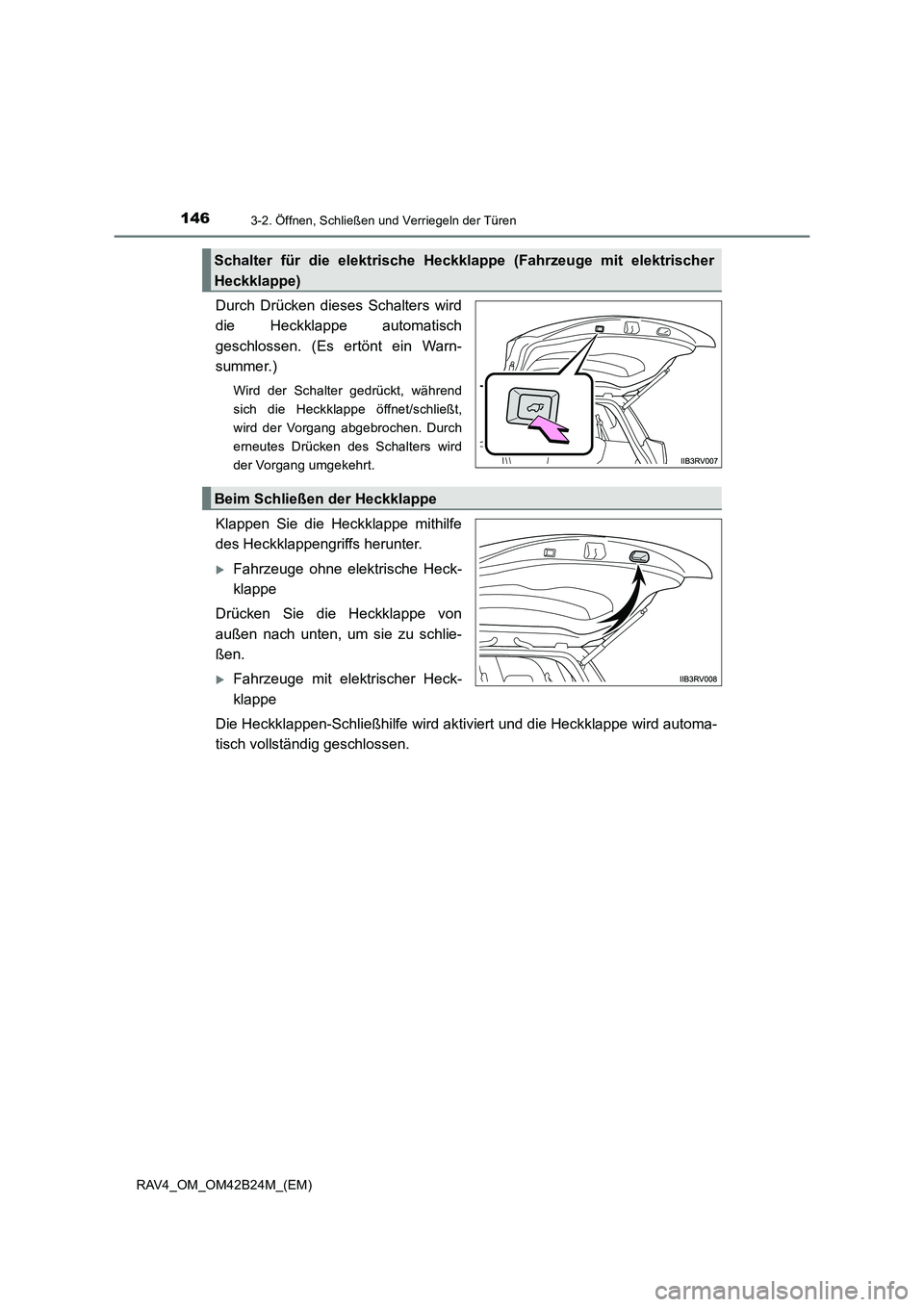

1463-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
Durch Drücken dieses Schalters wird
die Heckklappe automatisch
geschlossen. (Es ertönt ein Warn-
summer.)
Wird der Schalter gedrückt, während
sich die Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Durch
erneutes Drücken des Schalters wird
der Vorgang umgekehrt.
Klappen Sie die Heckklappe mithilfe
des Heckklappengriffs herunter.
XFahrzeuge ohne elektrische Heck-
klappe
Drücken Sie die Heckklappe von
außen nach unten, um sie zu schlie-
ßen.
XFahrzeuge mit elektrischer Heck-
klappe
Die Heckklappen-Schließhilfe wird aktiviert und die Heckklappe wird automa-
tisch vollständig geschlossen.
Schalter für die elektrische Heckklappe (Fahrzeuge mit elektrischer
Heckklappe)
Beim Schließen der Heckklappe

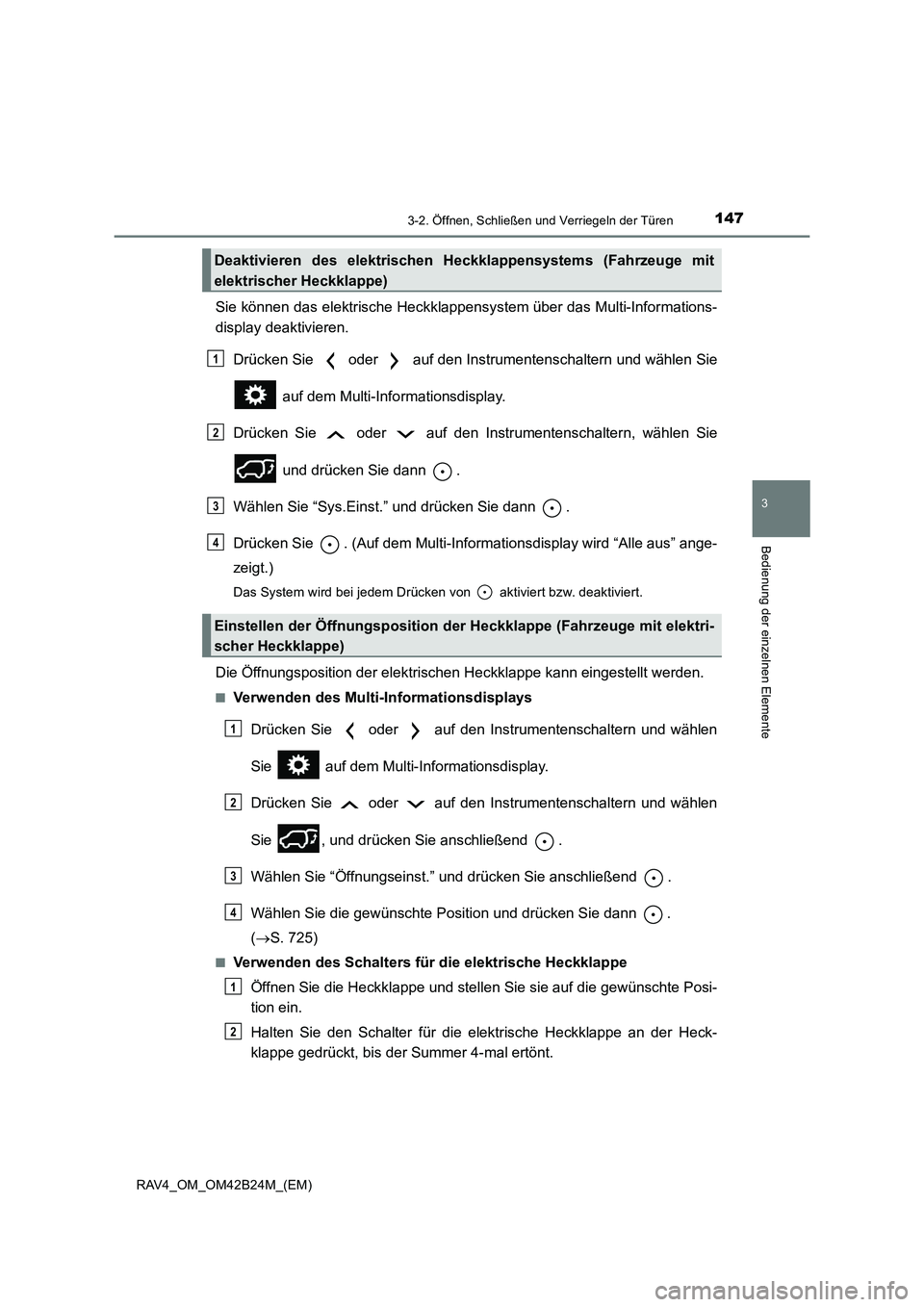

1473-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
Sie können das elektrische Heckklappensystem über das Multi-Informations-
display deaktivieren.Drücken Sie oder auf den Instrumentenschaltern und wählen Sie
auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern, wählen Sie
und drücken Sie dann .
Wählen Sie “Sys.Einst.” und drücken Sie dann .
Drücken Sie . (Auf dem Multi-Informationsdisplay wird “Alle aus” ange-
zeigt.)
Das System wird bei jedem Drücken von aktiviert bzw. deaktiviert.
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.
■Verwenden des Multi-Informationsdisplays Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Öffnungseinst.” und drücken Sie anschließend .
Wählen Sie die gewünschte Position und drücken Sie dann .
(→ S. 725)
■Verwenden des Schalters für die elektrische Heckklappe
Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Posi-
tion ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heck-
klappe gedrückt, bis der Summer 4-mal ertönt.
Deaktivieren des elektrischen H eckklappensystems (Fahrzeuge mit
elektrischer Heckklappe)
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
1
2
3
4
1
2
3
4
1
2

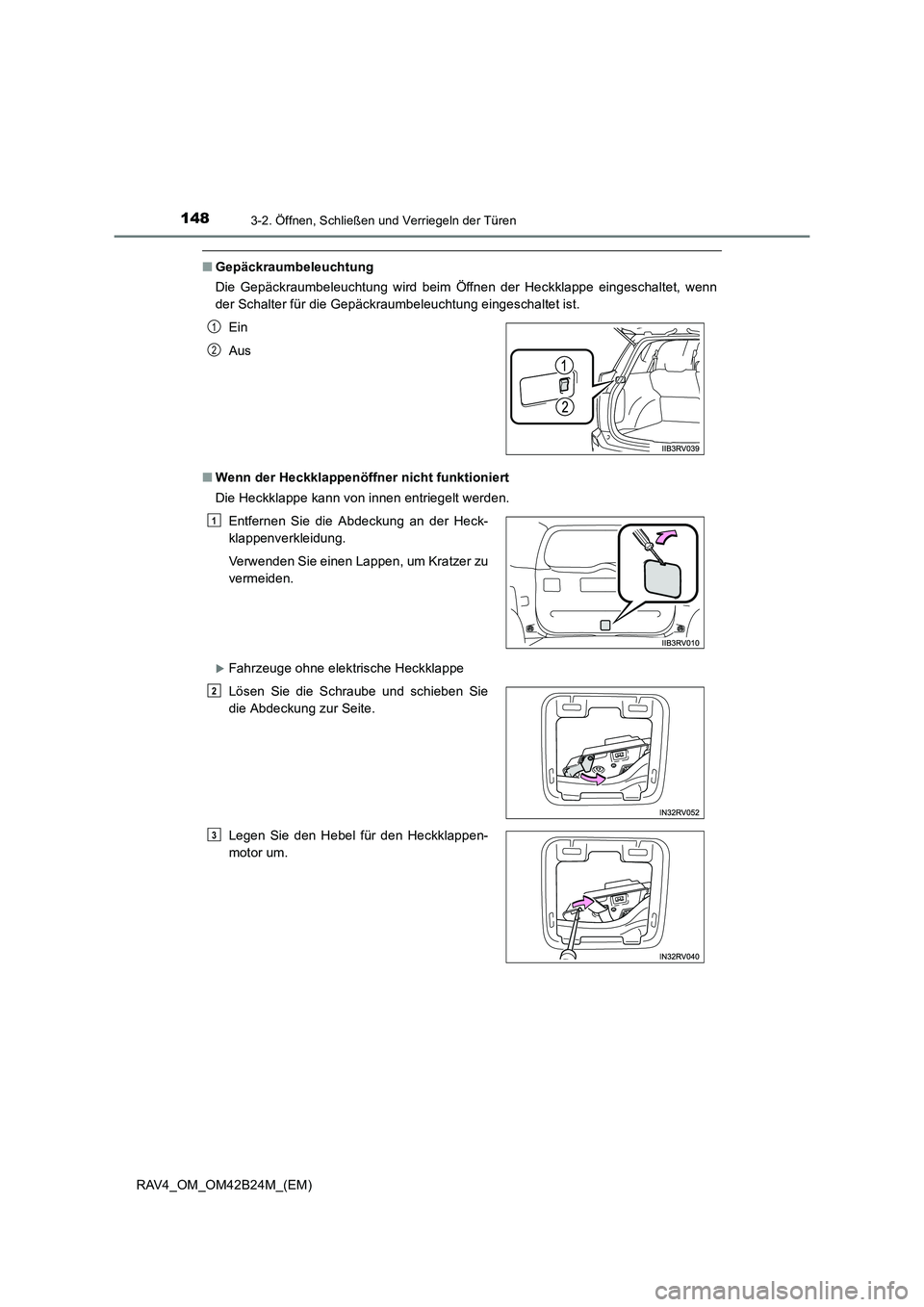

1483-2. Öffnen, Schließen und Verriegeln der Türen
RAV4_OM_OM42B24M_(EM)
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öffnen der Heckklappe eingeschaltet, wenn
der Schalter für die Gepäckraumbeleuchtung eingeschaltet ist.
■ Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
XFahrzeuge ohne elektrische Heckklappe Ein
Aus
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie einen Lappen, um Kratzer zu
vermeiden.
Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Legen Sie den Hebel für den Heckklappen-
motor um.
1
2
1
2
3

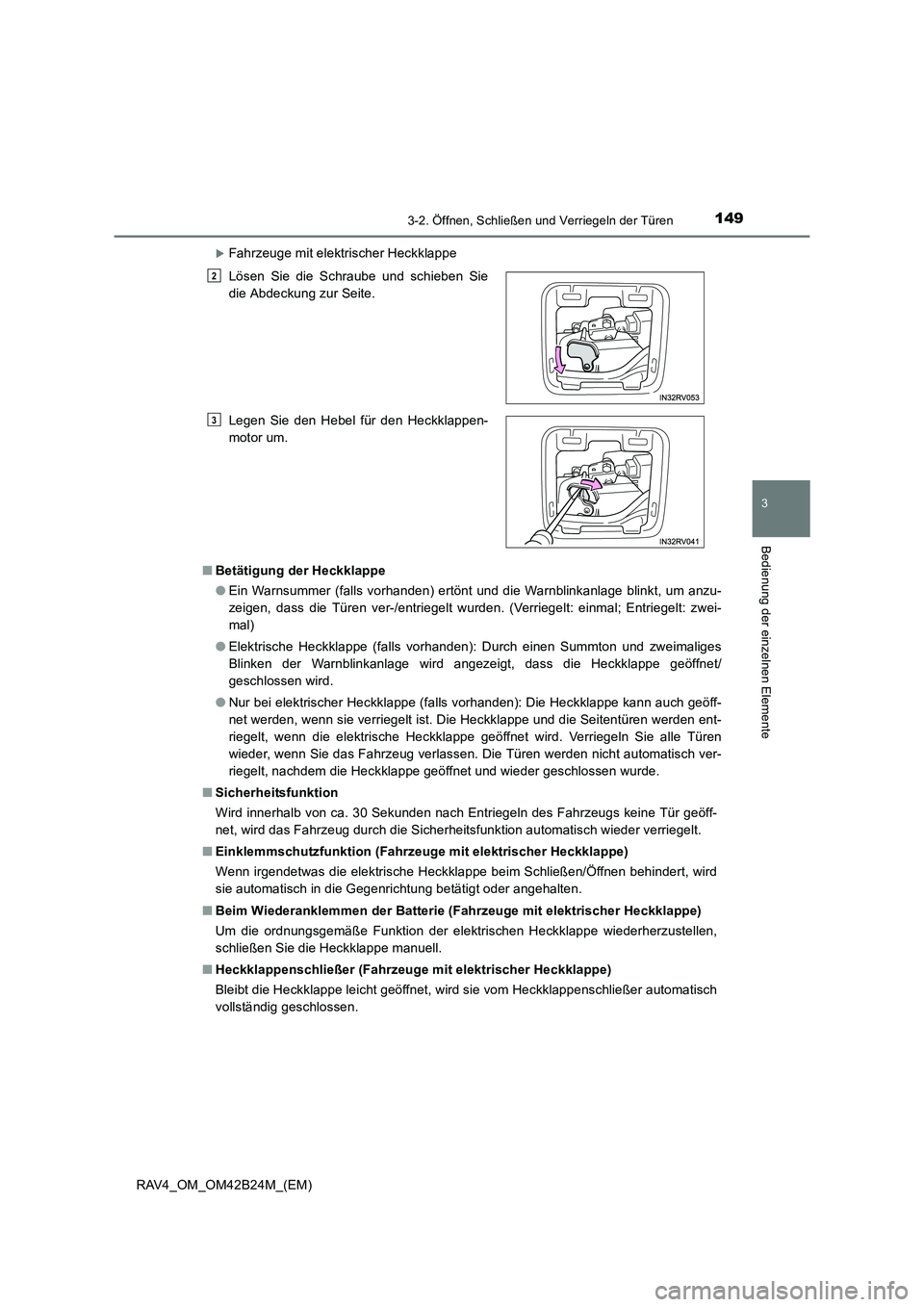

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4_OM_OM42B24M_(EM)
XFahrzeuge mit elektrischer Heckklappe
■ Betätigung der Heckklappe
●Ein Warnsummer (falls vorhanden) ertönt und die Warnblinkanlage blinkt, um anzu-
zeigen, dass die Türen ver-/entriegelt wurden. (Verriegelt: einmal; Entriegelt: zwei-
mal)
● Elektrische Heckklappe (falls vorhanden): Durch einen Summton und zweimaliges
Blinken der Warnblinkanlage wird angezeigt, dass die Heckklappe geöffnet/
geschlossen wird.
● Nur bei elektrischer Heckklappe (falls vorhanden): Die Heckklappe kann auch geöff-
net werden, wenn sie verriegelt ist. Die Heckklappe und die Seitentüren werden ent-
riegelt, wenn die elektrische Heckklappe geöffnet wird. Verriegeln Sie alle Türen
wieder, wenn Sie das Fahrzeug verlassen. Die Türen werden nicht automatisch ver-
riegelt, nachdem die Heckklappe geöffnet und wieder geschlossen wurde.
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn irgendetwas die elektrische Heckklappe beim Schließen/Öffnen behindert, wird
sie automatisch in die Gegenrichtung betätigt oder angehalten.
■ Beim Wiederanklemmen der Batterie (Fahrzeuge mit elektrischer Heckklappe)
Um die ordnungsgemäße Funktion der elektrischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■ Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
Bleibt die Heckklappe leicht geöffnet, wird sie vom Heckklappenschließer automatisch
vollständig geschlossen.Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Legen Sie den Hebel für den Heckklappen-
motor um.
2
3

1503-2. Öffnen, Schließen und Verriegeln der Türen

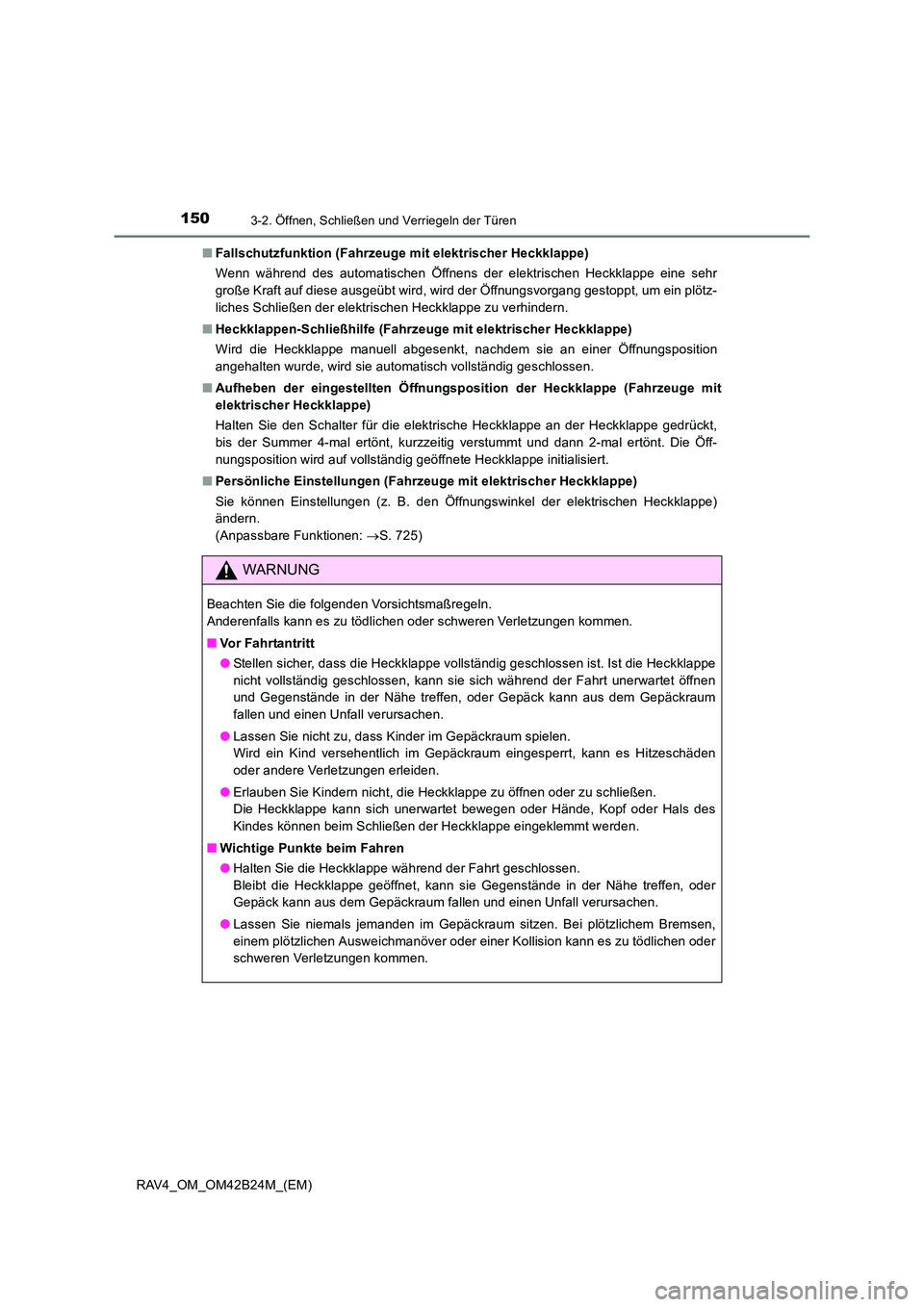

RAV4_OM_OM42B24M_(EM)■
Fallschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn während des automatischen Öffnens der elektrischen Heckklappe eine sehr
große Kraft auf diese ausgeübt wird, wird der Öffnungsvorgang gestoppt, um ein plötz-
liches Schließen der elektrischen Heckklappe zu verhindern.
■ Heckklappen-Schließhilfe (Fahrzeuge mit elektrischer Heckklappe)
Wird die Heckklappe manuell abgesenkt, nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch vollständig geschlossen.
■ Aufheben der eingestellten Öffnungsposition der Heckklappe (Fahrzeuge mit
elektrischer Heckklappe)
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe gedrückt,
bis der Summer 4-mal ertönt, kurzzeitig verstummt und dann 2-mal ertönt. Die Öff-
nungsposition wird auf vollständig geöffnete Heckklappe initialisiert.
■ Persönliche Einstellungen (Fahrzeuge mit elektrischer Heckklappe)
Sie können Einstellungen (z. B. den Öffnungswinkel der elektrischen Heckklappe)
ändern.
(Anpassbare Funktionen: →S. 725)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum
fallen und einen Unfall verursachen.
● Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen oder zu schließen.
Die Heckklappe kann sich unerwartet bewegen oder Hände, Kopf oder Hals des
Kindes können beim Schließen der Heckklappe eingeklemmt werden.
■ Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Bleibt die Heckklappe geöffnet, kann sie Gegenstände in der Nähe treffen, oder
Gepäck kann aus dem Gepäckraum fallen und einen Unfall verursachen.
● Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem plötzlichen Ausweichmanöver oder einer Kollision kann es zu tödlichen oder
schweren Verletzungen kommen.
