TOYOTA RAV4 2016 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2016, Model line: RAV4, Model: TOYOTA RAV4 2016Pages: 744, PDF Dimensioni: 33.55 MB
Page 1 of 744
RAV4_OM_OM42B26L_(EL)

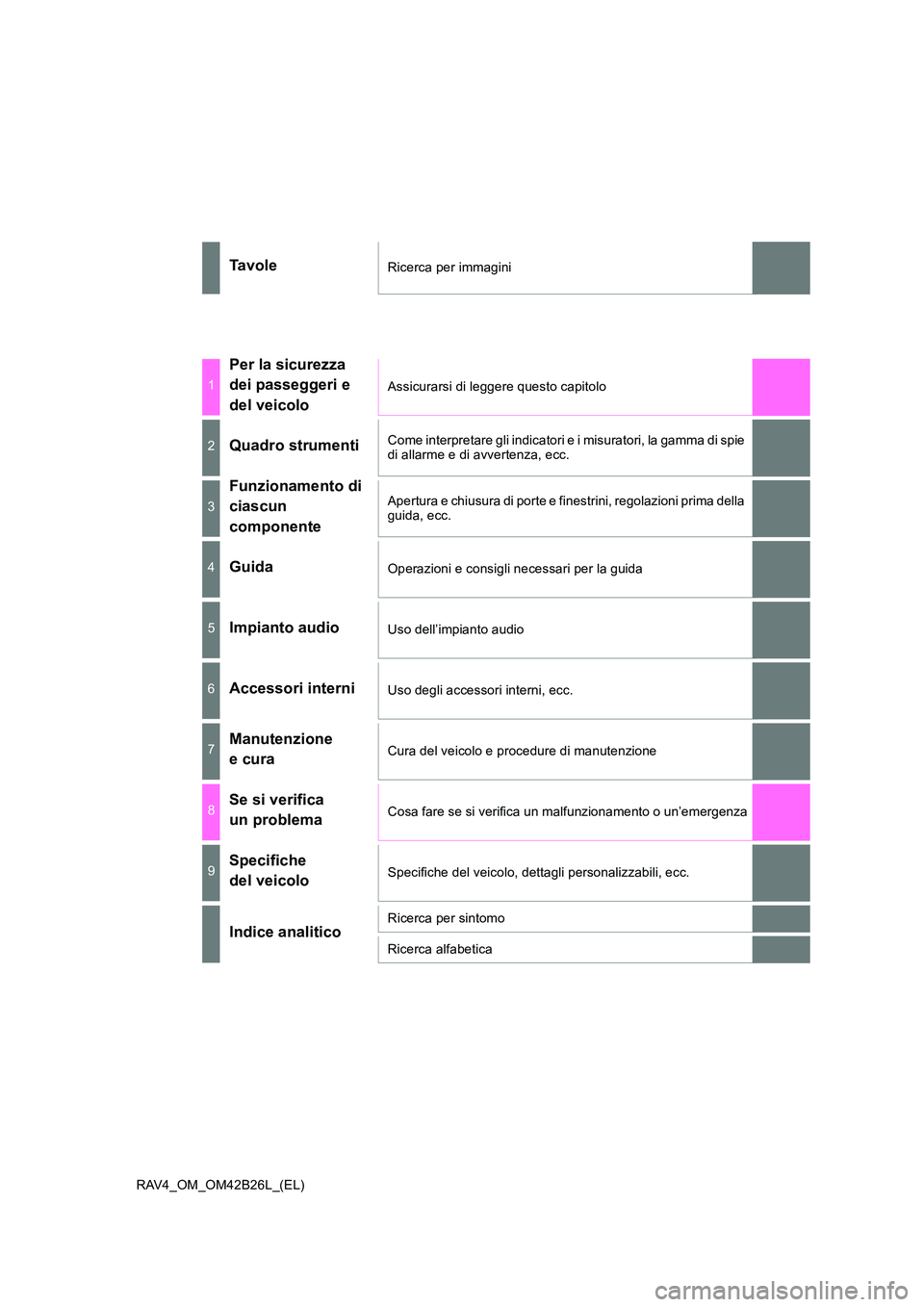

Ta v o l eRicerca per immagini
1
Per la sicurezza
dei passeggeri e
del veicolo
Assicurarsi di leggere questo capitolo
2Quadro strumentiCome interpretare gli indicatori e i misuratori, la gamma di spie
di allarme e di avvertenza, ecc.
3
Funzionamento di
ciascun
componenteApertura e chiusura di porte e finestrini, regolazioni prima della
guida, ecc.
4GuidaOperazioni e consigli necessari per la guida
5Impianto audioUso dell’impianto audio
6Accessori interniUso degli accessori interni, ecc.
7Manutenzione
e curaCura del veicolo e procedure di manutenzione
8Se si verifica
un problemaCosa fare se si verifica un malfunzionamento o un’emergenza
9Specifiche
del veicoloSpecifiche del veicolo, dettagli personalizzabili, ecc.
Indice analiticoRicerca per sintomo
Ricerca alfabetica
Page 2 of 744

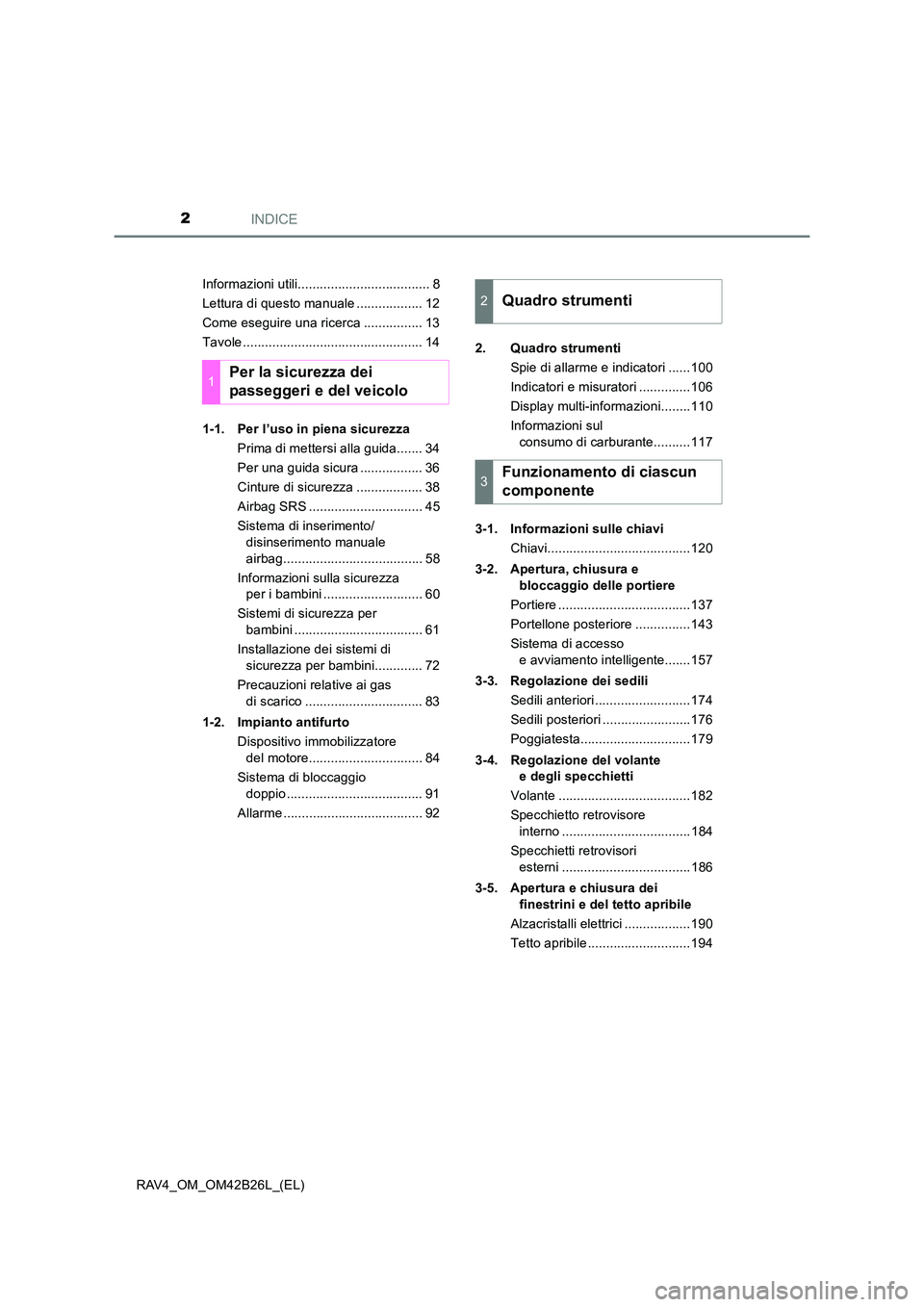

INDICE2
RAV4_OM_OM42B26L_(EL)Informazioni utili.................................... 8
Lettura di questo manuale .................. 12
Come eseguire una ricerca ................ 13
Tavole ................................................. 14
1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida....... 34
Per una guida sicura ................. 36
Cinture di sicurezza .................. 38
Airbag SRS ............................... 45
Sistema di inserimento/ disinserimento manuale
airbag...................................... 58
Informazioni sulla sicurezza per i bambini ........................... 60
Sistemi di sicurezza per bambini ................................... 61
Installazione dei sistemi di sicurezza per bambini............. 72
Precauzioni relative ai gas di scarico ................................ 83
1-2. Impianto antifurto Dispositivo immobilizzatore del motore............................... 84
Sistema di bloccaggio doppio..................................... 91
Allarme ...................................... 92 2. Quadro strumenti
Spie di allarme e indicatori ......100
Indicatori e misuratori ..............106
Display multi-informazioni........110
Informazioni sul consumo di carburante..........117
3-1. Informazioni sulle chiavi Chiavi.......................................120
3-2. Apertura, chiusura e bloccaggio delle portiere
Portiere ....................................137
Portellone posteriore ...............143
Sistema di accesso e avviamento intelligente.......157
3-3. Regolazione dei sedili Sedili anteriori ..........................174
Sedili posteriori ........................176
Poggiatesta..............................179
3-4. Regolazione del volante e degli specchietti
Volante ....................................182
Specchietto retrovisore interno ...................................184
Specchietti retrovisori esterni ...................................186
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Alzacristalli elettrici ..................190
Tetto apribile ............................194
1Per la sicurezza dei
passeggeri e del veicolo
2Quadro strumenti
3Funzionamento di ciascun
componente
Page 3 of 744
9 8
3
1
7 6
5
4
3
2

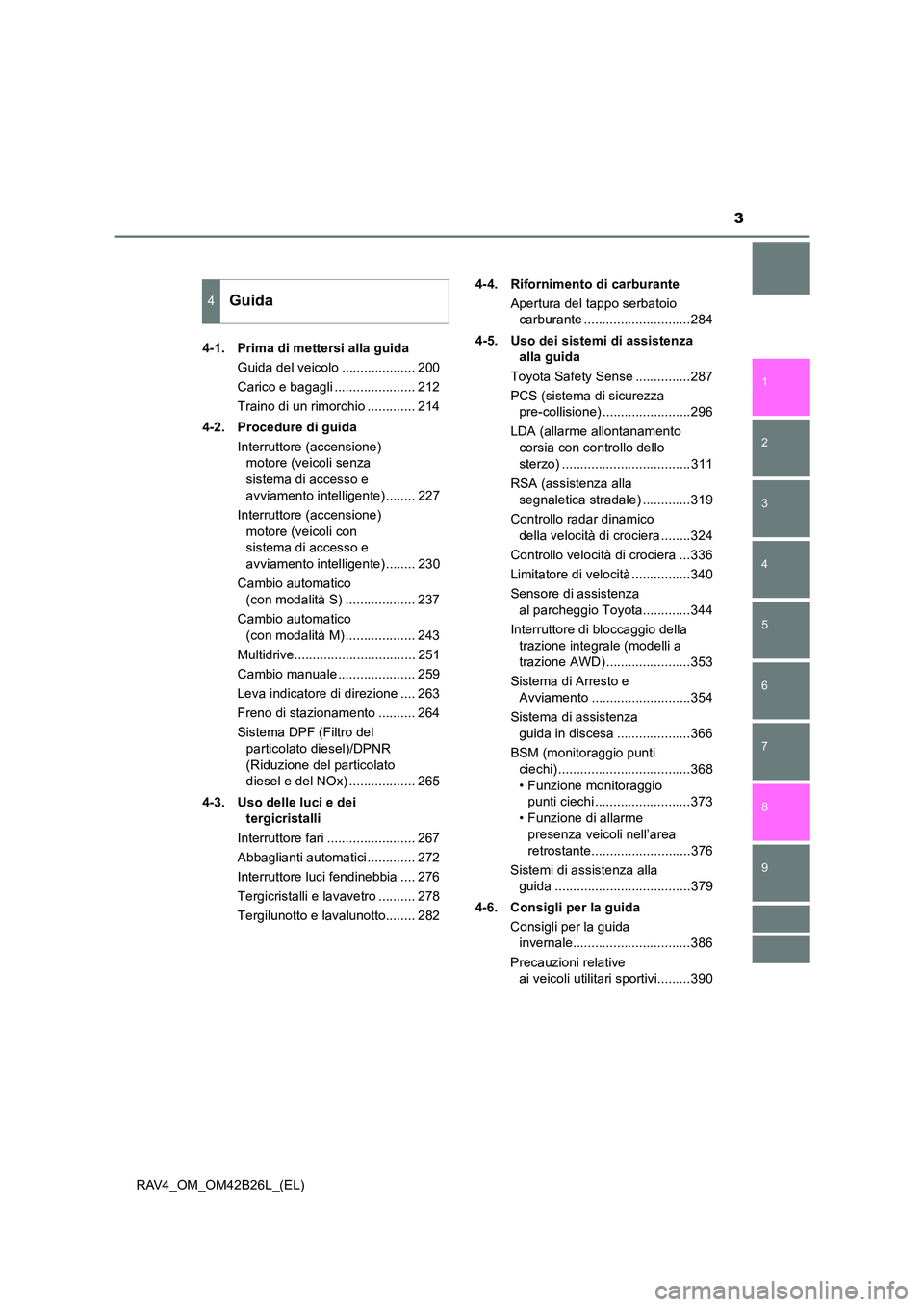

RAV4_OM_OM42B26L_(EL)4-1. Prima di mettersi alla guida
Guida del veicolo .................... 200
Carico e bagagli ...................... 212
Traino di un rimorchio ............. 214
4-2. Procedure di guida Interruttore (accensione) motore (veicoli senza
sistema di accesso e
avviamento intelligente) ........ 227
Interruttore (accensione) motore (veicoli con
sistema di accesso e
avviamento intelligente) ........ 230
Cambio automatico (con modalità S) ................... 237
Cambio automatico (con modalità M) ................... 243
Multidrive................................. 251
Cambio manuale ..................... 259
Leva indicatore di direzione .... 263
Freno di stazionamento .......... 264
Sistema DPF (Filtro del particolato diesel)/DPNR
(Riduzione del particolato
diesel e del NOx) .................. 265
4-3. Uso delle luci e dei tergicristalli
Interruttore fari ........................ 267
Abbaglianti automatici ............. 272
Interruttore luci fendinebbia .... 276
Tergicristalli e lavavetro .......... 278
Tergilunotto e lavalunotto........ 282 4-4. Rifornimento di carburante
Apertura del tappo serbatoio carburante .............................284
4-5. Uso dei sistemi di assistenza alla guida
Toyota Safety Sense ...............287
PCS (sistema di sicurezza pre-collisione) ........................296
LDA (allarme allontanamento corsia con controllo dello
sterzo) ...................................311
RSA (assistenza alla segnaletica stradale) .............319
Controllo radar dinamico della velocità di crociera ........324
Controllo velocità di crociera ...336
Limitatore di velocità ................340
Sensore di assistenza al parcheggio Toyota.............344
Interruttore di bloccaggio della trazione integrale (modelli a
trazione AWD) .......................353
Sistema di Arresto e Avviamento ...........................354
Sistema di assistenza guida in discesa ....................366
BSM (monitoraggio punti ciechi) ....................................368
• Funzione monitoraggio punti ciechi ..........................373
• Funzione di allarme presenza veicoli nell’area
retrostante...........................376
Sistemi di assistenza alla guida .....................................379
4-6. Consigli per la guida Consigli per la guida invernale................................386
Precauzioni relative ai veicoli utilitari sportivi.........390
4Guida
Page 4 of 744

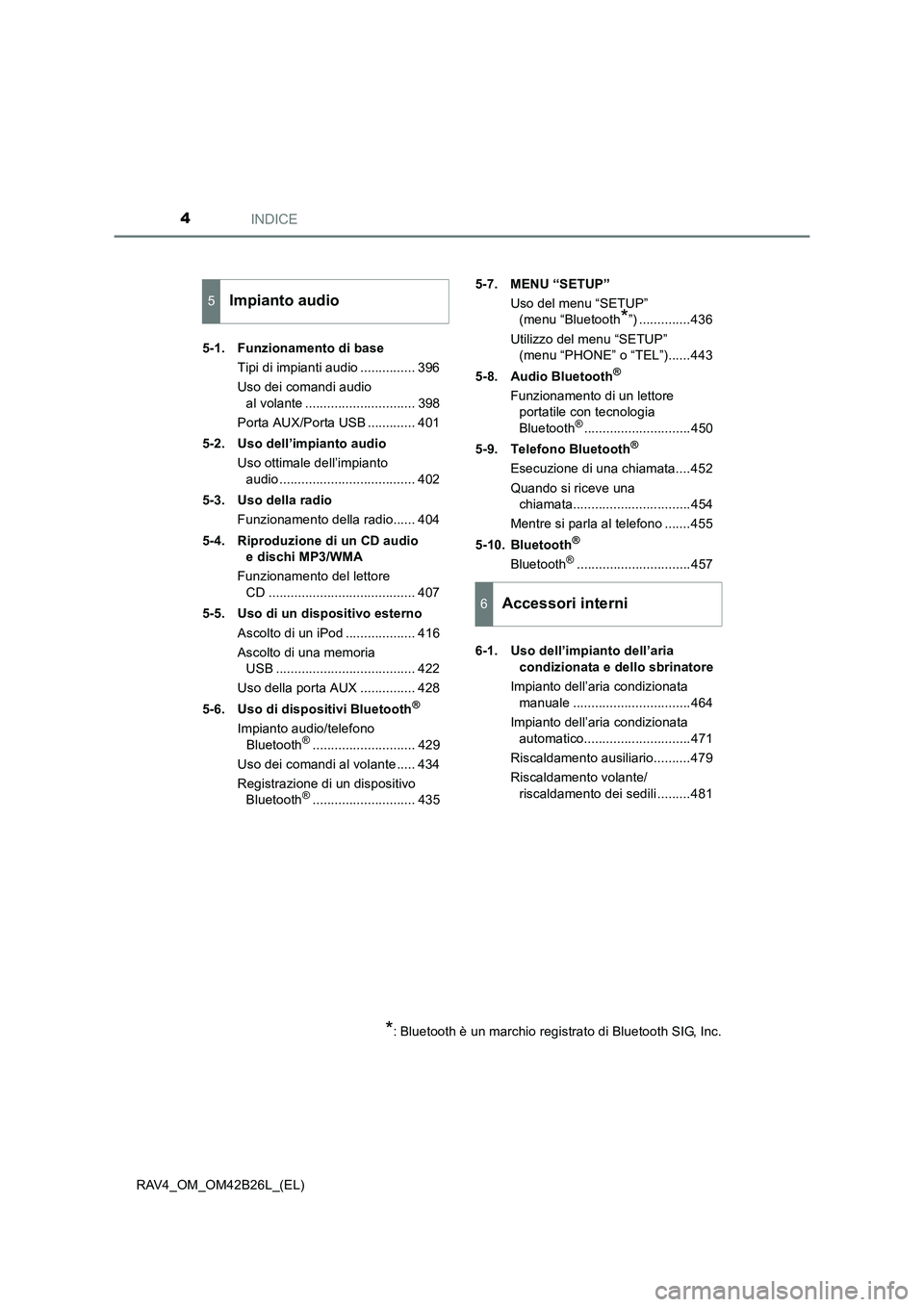

INDICE4
RAV4_OM_OM42B26L_(EL)5-1. Funzionamento di base
Tipi di impianti audio ............... 396
Uso dei comandi audio al volante .............................. 398
Porta AUX/Porta USB ............. 401
5-2. Uso dell’impianto audio Uso ottimale dell’impianto audio ..................................... 402
5-3. Uso della radio Funzionamento della radio...... 404
5-4. Riproduzione di un CD audio e dischi MP3/WMA
Funzionamento del lettore CD ........................................ 407
5-5. Uso di un dispositivo esterno Ascolto di un iPod ................... 416
Ascolto di una memoria USB ...................................... 422
Uso della porta AUX ............... 428
5-6. Uso di dispositivi Bluetooth
®
Impianto audio/telefono Bluetooth®............................ 429
Uso dei comandi al volante ..... 434
Registrazione di un dispositivo Bluetooth
®............................ 435 5-7. MENU “SETUP”
Uso del menu “SETUP” (menu “Bluetooth
*”) ..............436
Utilizzo del menu “SETUP” (menu “PHONE” o “TEL”)......443
5-8. Audio Bluetooth
®
Funzionamento di un lettore portatile con tecnologia
Bluetooth
®.............................450
5-9. Telefono Bluetooth
®
Esecuzione di una chiamata....452
Quando si riceve una chiamata................................454
Mentre si parla al telefono .......455
5-10. Bluetooth
®
Bluetooth®...............................457
6-1. Uso dell’impianto dell’aria condizionata e dello sbrinatore
Impianto dell’aria condizionata manuale ................................464
Impianto dell’aria condizionata automatico.............................471
Riscaldamento ausiliario..........479
Riscaldamento volante/ riscaldamento dei sedili .........481
5Impianto audio
*: Bluetooth è un marchio registrato di Bluetooth SIG, Inc.
6Accessori interni
Page 5 of 744
9 8
5
1
7 6
5
4
3
2

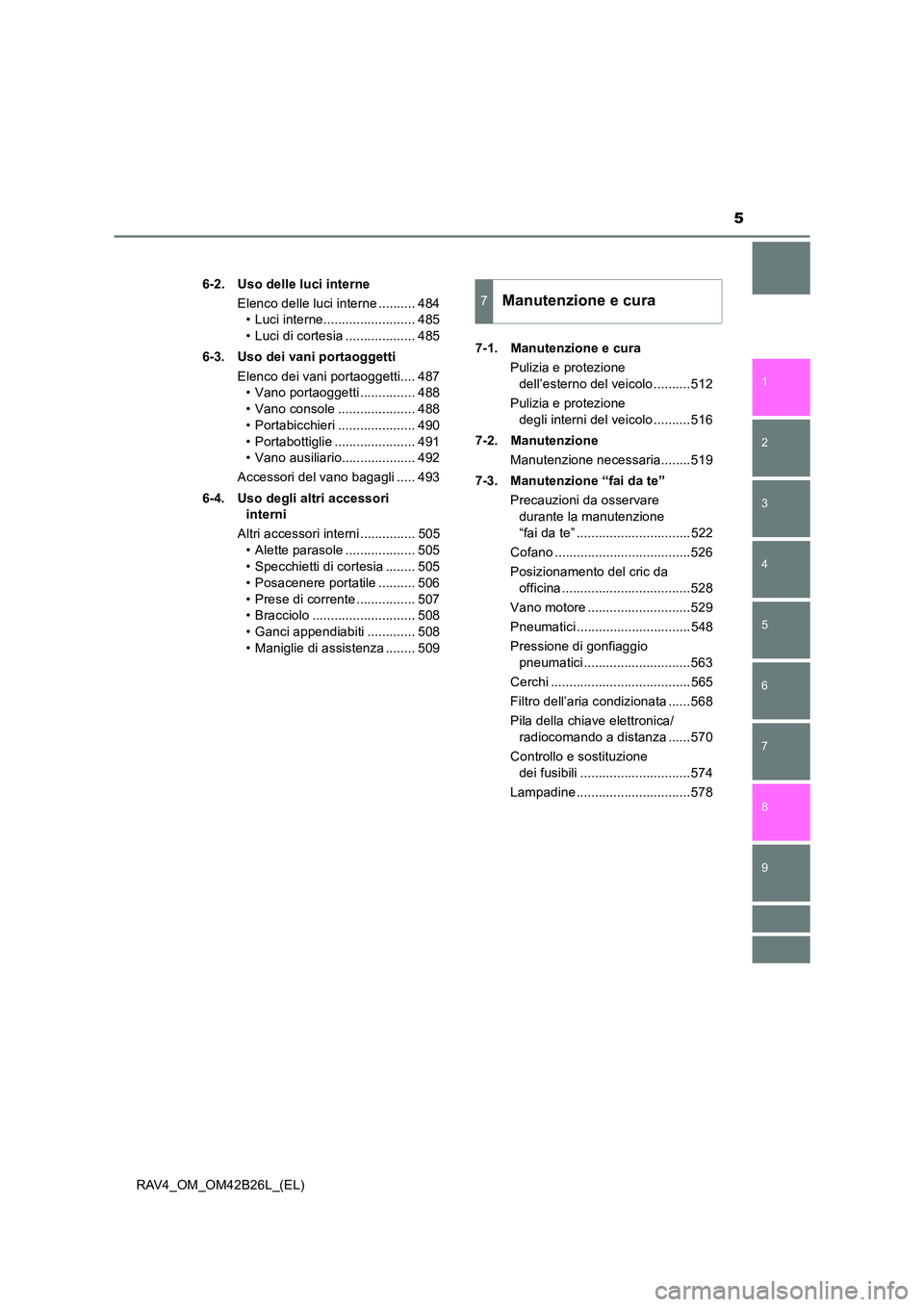

RAV4_OM_OM42B26L_(EL)6-2. Uso delle luci interne
Elenco delle luci interne .......... 484• Luci interne......................... 485
• Luci di cortesia ................... 485
6-3. Uso dei vani portaoggetti Elenco dei vani portaoggetti.... 487• Vano portaoggetti ............... 488
• Vano console ..................... 488
• Portabicchieri ..................... 490
• Portabottiglie ...................... 491
• Vano ausiliario.................... 492
Accessori del vano bagagli ..... 493
6-4. Uso degli altri accessori interni
Altri accessori interni ............... 505 • Alette parasole ................... 505
• Specchietti di cortesia ........ 505
• Posacenere portatile .......... 506
• Prese di corrente ................ 507
• Bracciolo ............................ 508
• Ganci appendiabiti ............. 508
• Maniglie di assistenza ........ 509 7-1. Manutenzione e cura
Pulizia e protezione dell’esterno del veicolo ..........512
Pulizia e protezione degli interni del veicolo ..........516
7-2. Manutenzione Manutenzione necessaria........519
7-3. Manutenzione “fai da te” Precauzioni da osservare durante la manutenzione
“fai da te” ...............................522
Cofano .....................................526
Posizionamento del cric da officina ...................................528
Vano motore ............................529
Pneumatici ...............................548
Pressione di gonfiaggio pneumatici .............................563
Cerchi ......................................565
Filtro dell’aria condizionata ......568
Pila della chiave elettronica/ radiocomando a distanza ......570
Controllo e sostituzione dei fusibili ..............................574
Lampadine ...............................578
7Manutenzione e cura
Page 6 of 744

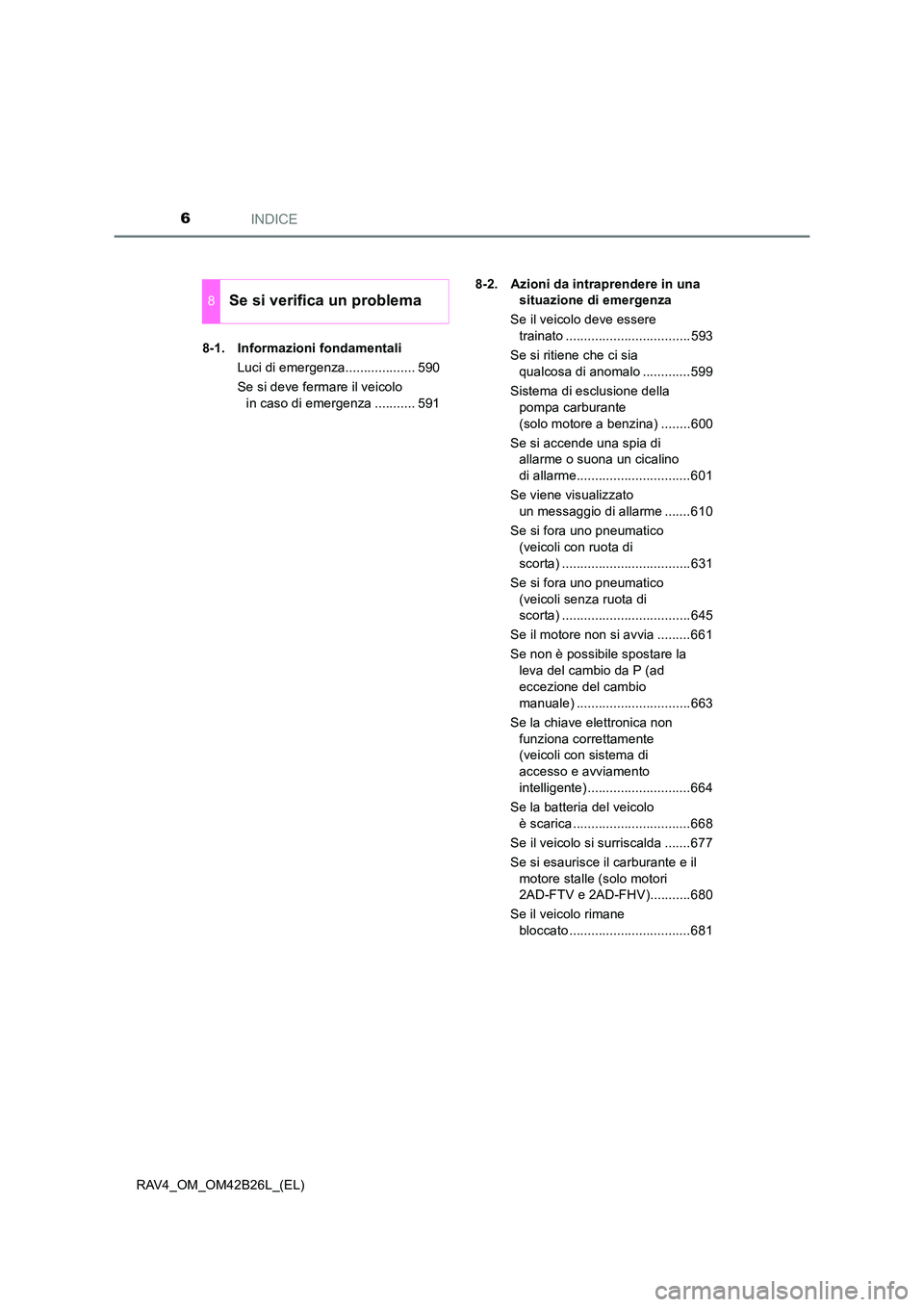

INDICE6
RAV4_OM_OM42B26L_(EL)8-1. Informazioni fondamentali
Luci di emergenza................... 590
Se si deve fermare il veicolo in caso di emergenza ........... 591 8-2. Azioni da intraprendere in una
situazione di emergenza
Se il veicolo deve essere trainato ..................................593
Se si ritiene che ci sia qualcosa di anomalo .............599
Sistema di esclusione della pompa carburante
(solo motore a benzina) ........600
Se si accende una spia di allarme o suona un cicalino
di allarme...............................601
Se viene visualizzato un messaggio di allarme .......610
Se si fora uno pneumatico (veicoli con ruota di
scorta) ...................................631
Se si fora uno pneumatico (veicoli senza ruota di
scorta) ...................................645
Se il motore non si avvia .........661
Se non è possibile spostare la leva del cambio da P (ad
eccezione del cambio
manuale) ...............................663
Se la chiave elettronica non funziona correttamente
(veicoli con sistema di
accesso e avviamento
intelligente) ............................664
Se la batteria del veicolo è scarica ................................668
Se il veicolo si surriscalda .......677
Se si esaurisce il carburante e il motore stalle (solo motori
2AD-FTV e 2AD-FHV)...........680
Se il veicolo rimane bloccato .................................681
8Se si verifica un problema
Page 7 of 744
9 8
7
1
7 6
5
4
3
2

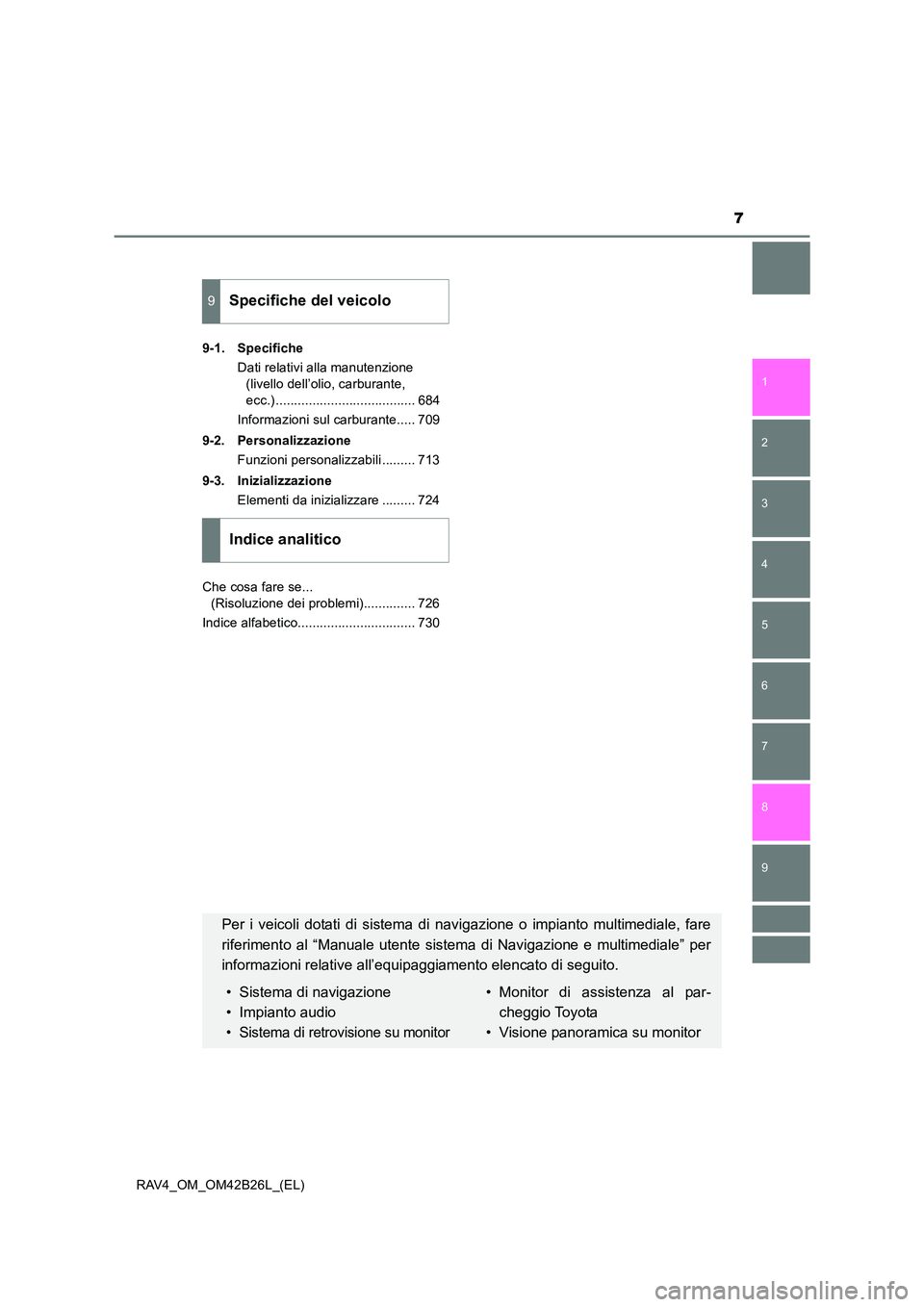

RAV4_OM_OM42B26L_(EL)9-1. Specifiche
Dati relativi alla manutenzione (livello dell’olio, carburante,
ecc.) ...................................... 684
Informazioni sul carburante..... 709
9-2. Personalizzazione Funzioni personalizzabili ......... 713
9-3. Inizializzazione Elementi da inizializzare ......... 724
Che cosa fare se... (Risoluzione dei problemi).............. 726
Indice alfabetico................................ 730
9Specifiche del veicolo
Indice analitico
Per i veicoli dotati di sistema di navigazione o impianto multimediale, fare
riferimento al “Manuale utente sistema di Navigazione e multimediale” per
informazioni relative all’equip aggiamento elencato di seguito.
• Sistema di navigazione
• Impianto audio
• Sistema di retrovisione su monitor
• Monitor di assistenza al par-
cheggio Toyota
• Visione panoramica su monitor
Page 8 of 744
8
RAV4_OM_OM42B26L_(EL)
Infor mazioni utili
Si prega di notare che questo manuale è valido per tutti i modelli e tutti i tipi di equipag-
giamenti, inclusi quelli a richiesta. È quindi possibile che si trovino spiegazioni relative
ad equipaggiamento e accessori non presenti nel veicolo in uso.
Le specifiche contenute nel manuale sono aggiornate alla data di stampa. Tuttavia,
poiché la politica della Toyota mira a migliorare continuamente il prodotto, la società si
riserva il diritto di modificarle in qualsiasi momento e senza preavviso.
A seconda delle specifiche tecniche, il veicolo riprodotto nelle illustrazioni può differire
dal proprio veicolo per quanto riguarda l’equipaggiamento in dotazione.
Sul mercato sono disponibili sia pezzi di ricambio originali Toyota, sia una grande
varietà di pezzi di ricambio e accessori non originali per i veicoli Toyota. Qualora si
dovesse determinare la necessità di sostituire uno dei componenti o accessori originali
Toyota che equipaggiano il veicolo, la Toyota raccomanda di utilizzare parti o accessori
originali Toyota per la sostituzione. Si possono anche utilizzare altri pezzi o accessori
di qualità equivalente. La Toyota non potrà accettare di coprire in garanzia, né potrà
assumersi la responsabilità per i pezzi di ricambio e gli accessori che non siano pro-
dotti originali Toyota, né per la sostituzione o per il montaggio di gruppi che coinvol-
gono questi pezzi. Inoltre, i danni o i problemi di prestazioni derivanti dall’utilizzo di
pezzi o accessori non originali Toyota potrebbero non essere coperti da garanzia.
Manuale principale di uso e manutenzione
Accessori, pezzi di ricambio e modifiche per la Toyota
Page 9 of 744
9
RAV4_OM_OM42B26L_(EL)L’installazione sul veicolo di un sistema trasmettitore a radiofrequenza potrebbe influ-
ire negativamente su sistemi elettronici quali:
●
Sistema d’iniezione di carburante multipoint/sistema d’iniezione di carburante multi-
point sequenziale
● Sistema di controllo radar dinamico della velocità di crociera
● Sistema di controllo velocità di crociera
● Sistema antibloccaggio freni
● Sistema airbag SRS
● Sistema di pretensionamento della cintura di sicurezza
Verificare presso qualsiasi concessionario oppure officina autorizzata Toyota, o un
altro professionista debitamente qualificato ed attrezzato, se vi sono misure precauzio-
nali o particolari da osservare per quanto riguarda l’installazione di un sistema tra-
smettitore a radiofrequenza.
Per maggiori informazioni riguardanti le bande di frequenza, i livelli di potenza, le posi-
zioni dell’antenna e le predisposizioni per l’installazione dei trasmettitori a radiofre-
quenza, rivolgersi a qualsiasi concessionario oppure a un’officina autorizzati Toyota,
oppure a un altro professionista debitamente qualificato ed attrezzato.
Gli airbag SRS e i dispositivi pretensionatori cinture di sicurezza presenti sulla Toyota
contengono elementi chimici esplosivi. Se il veicolo viene rottamato con gli airbag e i
pretensionatori cinture di sicurezza ancora sul veicolo, potrebbe verificarsi un inci-
dente, ad esempio un incendio. Assicurarsi che l’airbag SRS e i pretensionatori delle
cinture di sicurezza vengano rimossi e smaltiti da un concessionario o da un’officina
autorizzati Toyota, o da un altro professionista debitamente qualificato e attrezzato,
prima di procedere alla rottamazione del veicolo.
Installazione di un sistema trasmettitore a radiofrequenza
In caso di rottamazione della Toyota
Il veicolo contiene batterie e/o accumulatori. Non disperderli nell’ambiente, ma col-
laborare tramite la raccolta differenziata
(Direttiva 2006/66/CE).
Page 10 of 744
10
RAV4_OM_OM42B26L_(EL)
AVVISO
■Precauzioni generali da osservare durante la guida
Guida sotto l’effetto di sostanze: non guidare mai il veicolo sotto l’effetto di alcolici o
di medicinali/droghe che compromettono la capacità di guidare il veicolo. L’alcol e
alcuni medicinali/droghe ritardano il tempo di reazione, compromettono la capacità di
giudizio e riducono la coordinazione e ciò potrebbe causare incidenti e provocare
lesioni gravi, anche letali.
Guida prudente: guidare sempre con cautela. Anticipare gli errori che altri condu-
centi o pedoni potrebbero compiere ed essere pronti per evitare incidenti.
Distrazione del conducente: prestare sempre la massima attenzione durante la
guida. Qualsiasi azione che possa distrarre il conducente, ad esempio usare i
comandi di regolazione, parlare al telefono cellulare o leggere, può essere causa di
collisione con conseguenti lesioni gravi, anche letali, al conducente, agli occupanti
del veicolo e a terzi.
■ Precauzioni generali riguardanti la sicurezza dei bambini
Non lasciare mai i bambini da soli nel veicolo, né consentire loro di tenere o usare la
chiave.
I bambini potrebbero riuscire ad avviare il veicolo o portare la leva del cambio in
folle. Esiste anche il pericolo che i bambini possano ferirsi giocando con i cristalli,
con il tetto apribile o con altre funzioni del veicolo. Inoltre, temperature eccessiva-
mente elevate o eccessivamente basse all’interno dell’abitacolo potrebbero risultare
letali per i bambini.
