711-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging

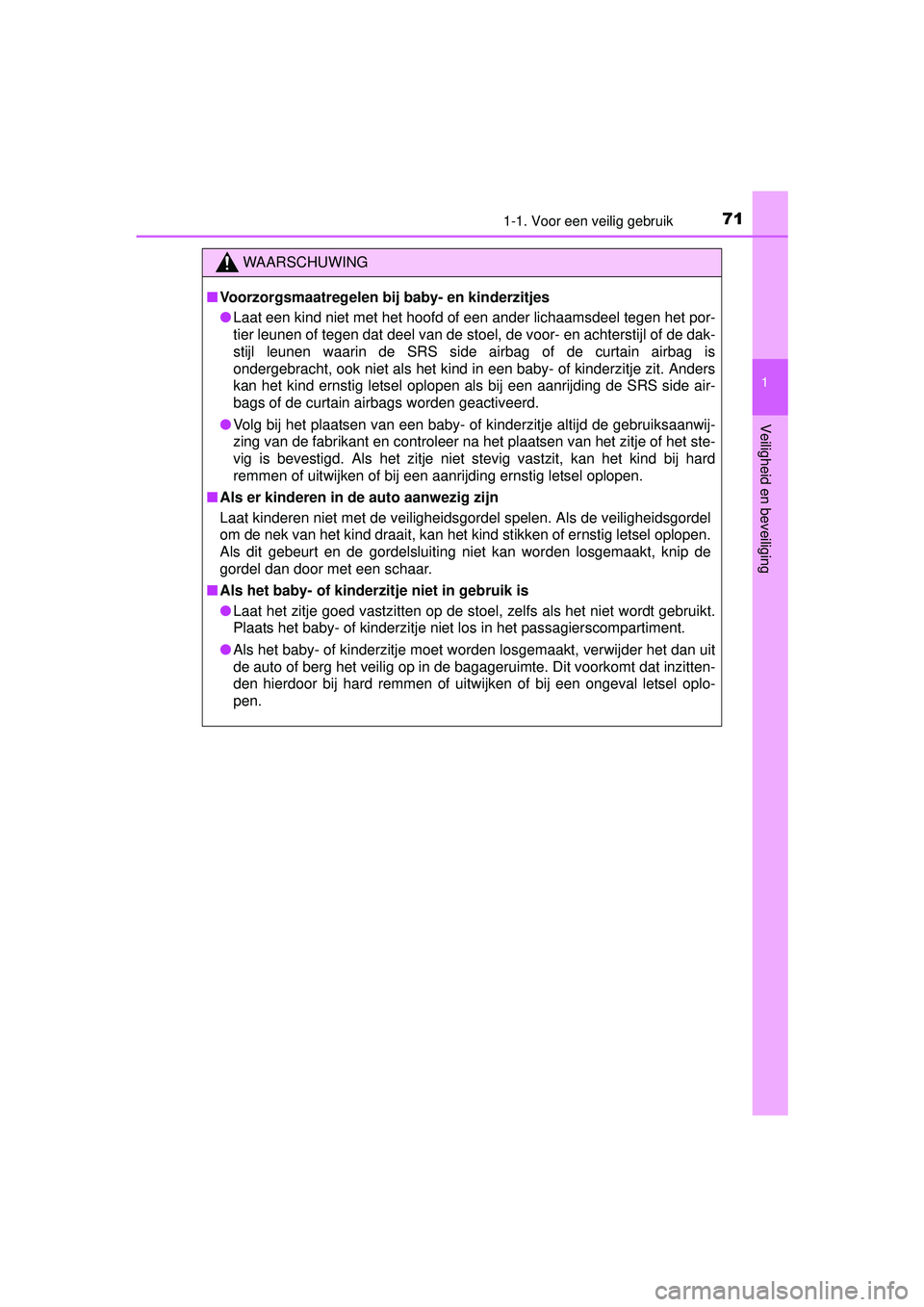

WAARSCHUWING
■Voorzorgsmaatregelen bij baby- en kinderzitjes
● Laat een kind niet met het hoofd of een ander lichaamsdeel tegen het por-
tier leunen of tegen dat deel van de stoel, de voor- en achterstijl of de dak-
stijl leunen waarin de SRS side airbag of de curtain airbag is
ondergebracht, ook niet als het kind in een baby- of kinderzitje zit. Anders
kan het kind ernstig letsel oplopen als bij een aanrijding de SRS side air-
bags of de curtain airbags worden geactiveerd.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de gebruiksaanwij-
zing van de fabrikant en controleer na het plaatsen van het zitje of het ste-
vig is bevestigd. Als het zitje niet stevig vastzit, kan het kind bij hard
remmen of uitwijken of bij een aanrijding ernstig letsel oplopen.
■ Als er kinderen in de auto aanwezig zijn
Laat kinderen niet met de veiligheidsgordel spelen. Als de veiligheidsgordel
om de nek van het kind draait, kan het kind stikken of ernstig letsel oplopen.
Als dit gebeurt en de gordelsluiting niet kan worden losgemaakt, knip de
gordel dan door met een schaar.
■ Als het baby- of kinderzitje niet in gebruik is
● Laat het zitje goed vastzitten op de stoel, zelfs als het niet wordt gebruikt.
Plaats het baby- of kinderzitje niet los in het passagierscompartiment.
● Als het baby- of kinderzitje moet worden losgemaakt, verwijder het dan uit
de auto of berg het veilig op in de bagageruimte. Dit voorkomt dat inzitten-
den hierdoor bij hard remmen of uitwijken of bij een ongeval letsel oplo-
pen.
RAV4_OM_OM42A45E_(EE).book Page 71 Tuesday, October 20, 2015 11:26 AM

721-1. Voor een veilig gebruik
RAV4_OM_OM42A45E_(EE)

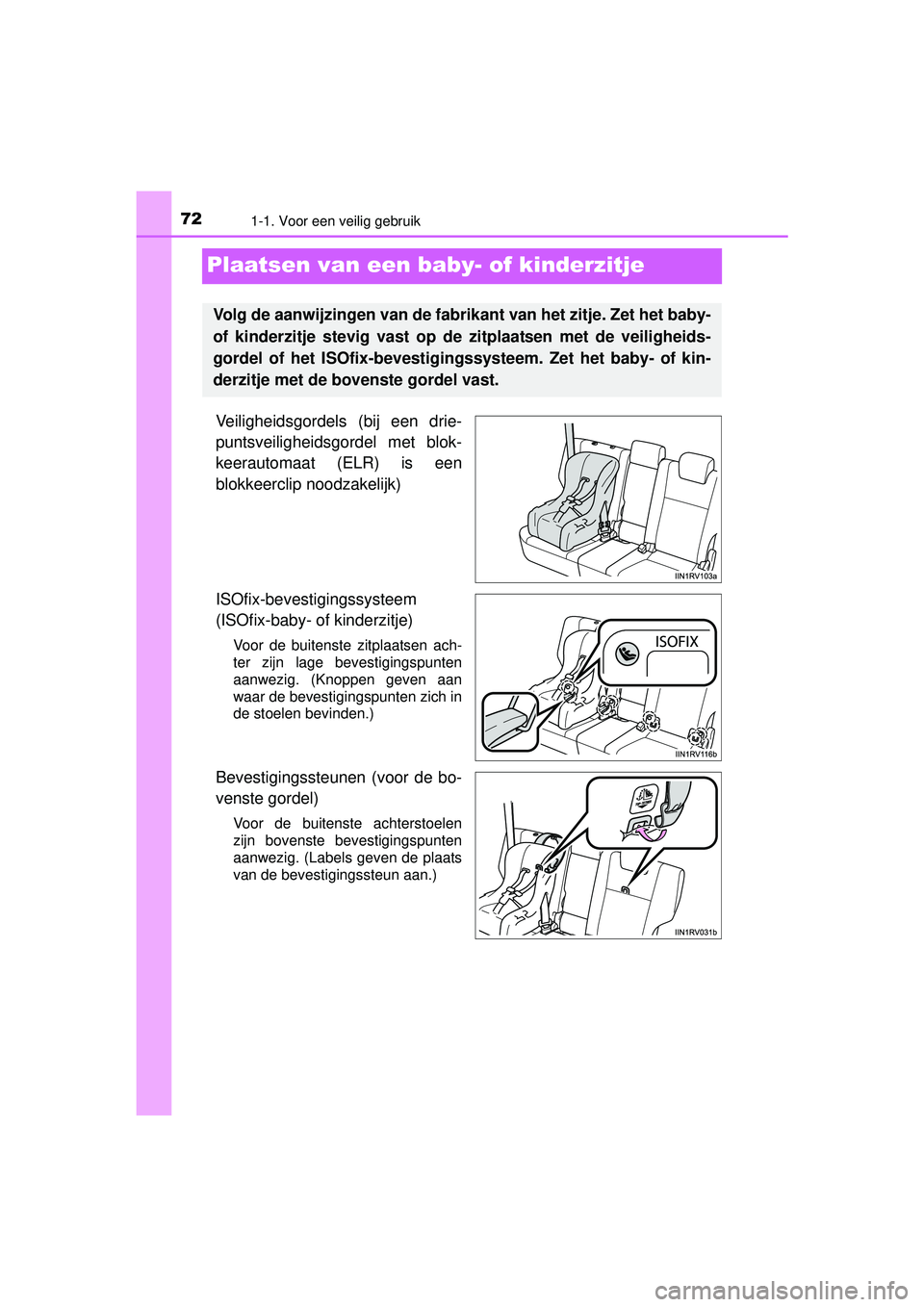

Plaatsen van een baby- of kinderzitje
Veiligheidsgordels (bij een drie-
puntsveiligheidsgordel met blok-
keerautomaat (ELR) is een
blokkeerclip noodzakelijk)
ISOfix-bevestigingssysteem
(ISOfix-baby- of kinderzitje)
Voor de buitenste zitplaatsen ach-
ter zijn lage bevestigingspunten
aanwezig. (Knoppen geven aan
waar de bevestigingspunten zich in
de stoelen bevinden.)
Bevestigingssteunen (voor de bo-
venste gordel)
Voor de buitenste achterstoelen
zijn bovenste bevestigingspunten
aanwezig. (Labels geven de plaats
van de bevestigingssteun aan.)
Volg de aanwijzingen van de fabrik ant van het zitje. Zet het baby-
of kinderzitje stevig vast op de zitplaatsen met de veiligheids-
gordel of het ISOfix-bevestigings systeem. Zet het baby- of kin-
derzitje met de bovenste gordel vast.
RAV4_OM_OM42A45E_(EE).book Page 72 Tuesday, October 20, 2015 11:26 AM

731-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging

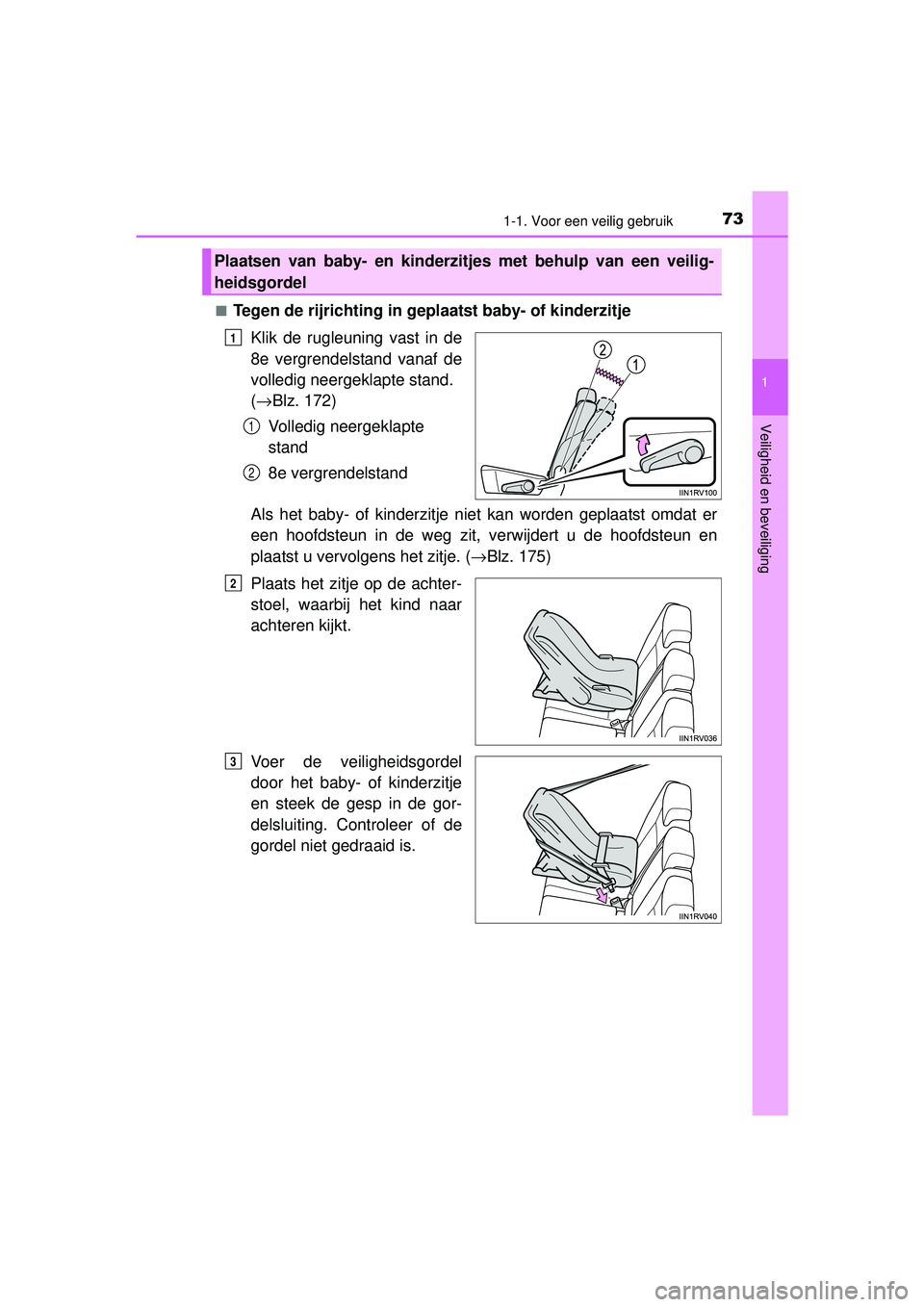

■Tegen de rijrichting in geplaatst baby- of kinderzitje
Klik de rugleuning vast in de
8e vergrendelstand vanaf de
volledig neergeklapte stand.
( → Blz. 172)
Volledig neergeklapte
stand
8e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 175)
Plaats het zitje op de achter-
stoel, waarbij het kind naar
achteren kijkt.
Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is.
Plaatsen van baby- en kinderzit jes met behulp van een veilig-
heidsgordel
1
1
2
2
3
RAV4_OM_OM42A45E_(EE).book Page 73 Tuesday, October 20, 2015 11:26 AM

741-1. Voor een veilig gebruik
RAV4_OM_OM42A45E_(EE)

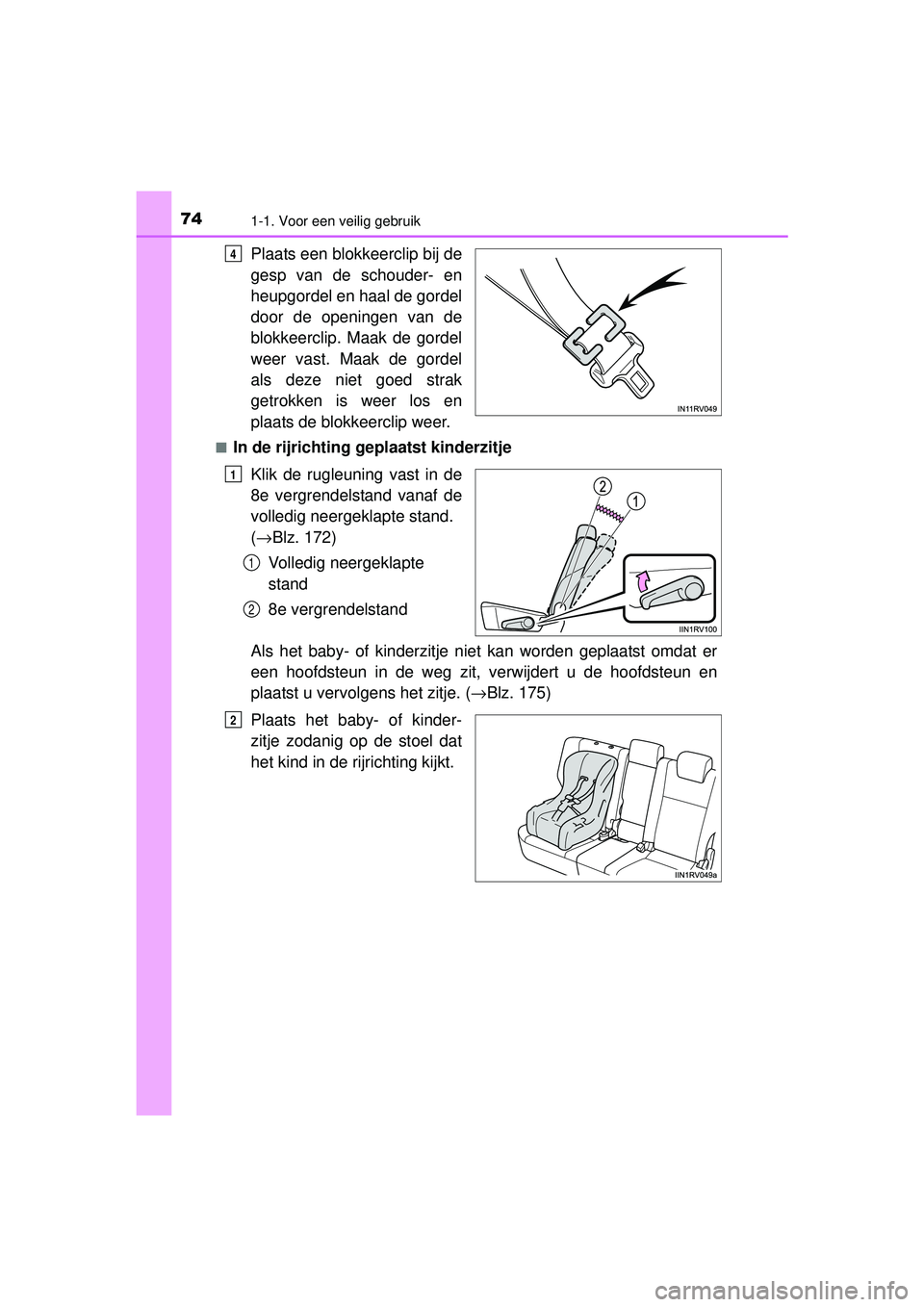

Plaats een blokkeerclip bij de
gesp van de schouder- en
heupgordel en haal de gordel
door de openingen van de
blokkeerclip. Maak de gordel
weer vast. Maak de gordel
als deze niet goed strak
getrokken is weer los en
plaats de blokkeerclip weer.
■In de rijrichting geplaatst kinderzitjeKlik de rugleuning vast in de
8e vergrendelstand vanaf de
volledig neergeklapte stand.
(→ Blz. 172)
Volledig neergeklapte
stand
8e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 175)
Plaats het baby- of kinder-
zitje zodanig op de stoel dat
het kind in de rijrichting kijkt.
4
1
1
2
2
RAV4_OM_OM42A45E_(EE).book Page 74 Tuesday, October 20, 2015 11:26 AM

751-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging

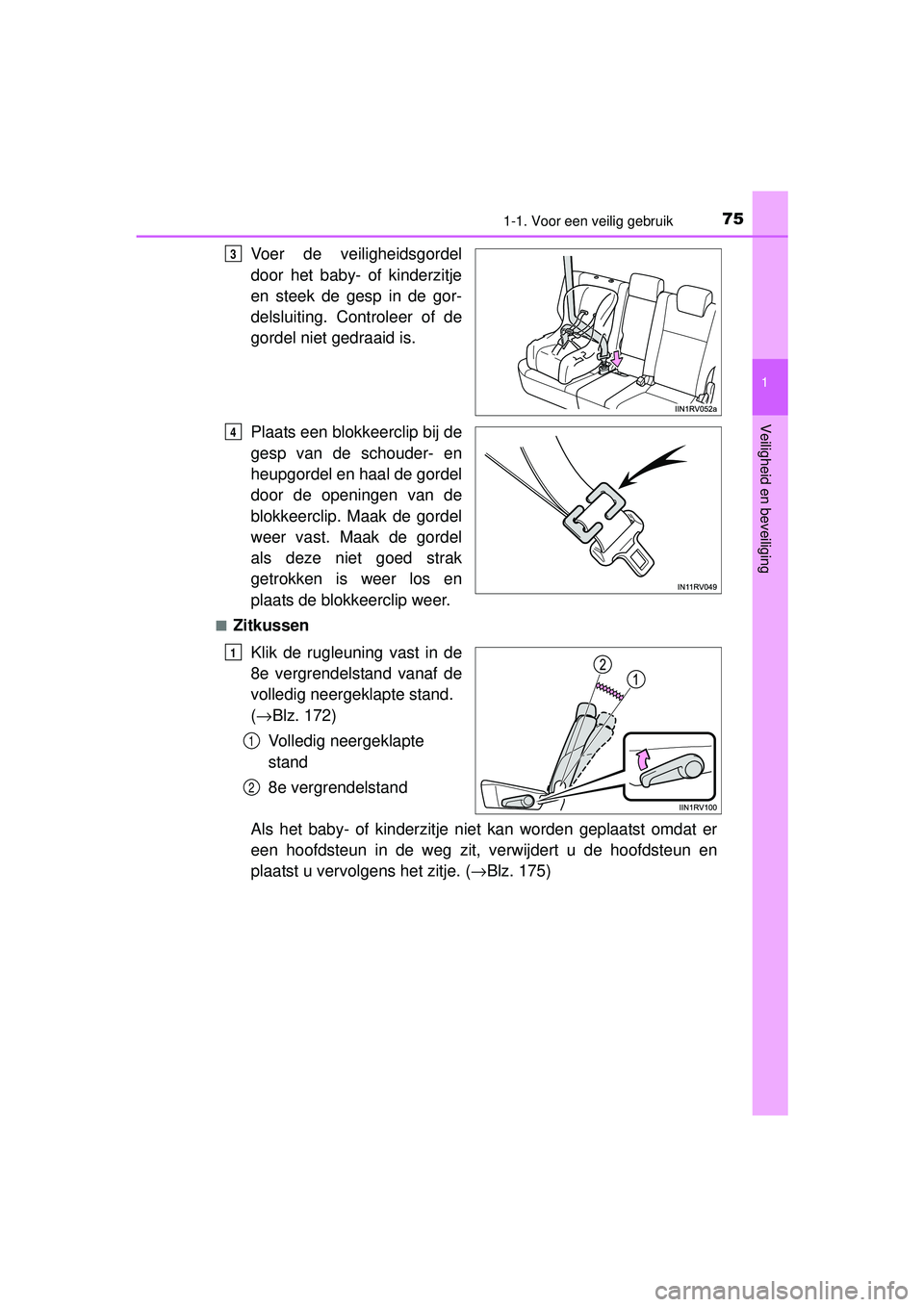

Voer de veiligheidsgordel
door het baby- of kinderzitje
en steek de gesp in de gor-
delsluiting. Controleer of de
gordel niet gedraaid is.
Plaats een blokkeerclip bij de
gesp van de schouder- en
heupgordel en haal de gordel
door de openingen van de
blokkeerclip. Maak de gordel
weer vast. Maak de gordel
als deze niet goed strak
getrokken is weer los en
plaats de blokkeerclip weer.
■ZitkussenKlik de rugleuning vast in de
8e vergrendelstand vanaf de
volledig neergeklapte stand.
(→ Blz. 172)
Volledig neergeklapte
stand
8e vergrendelstand
Als het baby- of kinderzitje niet kan worden geplaatst omdat er
een hoofdsteun in de weg zit, verwijdert u de hoofdsteun en
plaatst u vervolgens het zitje. ( →Blz. 175)
3
4
1
1
2
RAV4_OM_OM42A45E_(EE).book Page 75 Tuesday, October 20, 2015 11:26 AM

761-1. Voor een veilig gebruik
RAV4_OM_OM42A45E_(EE)

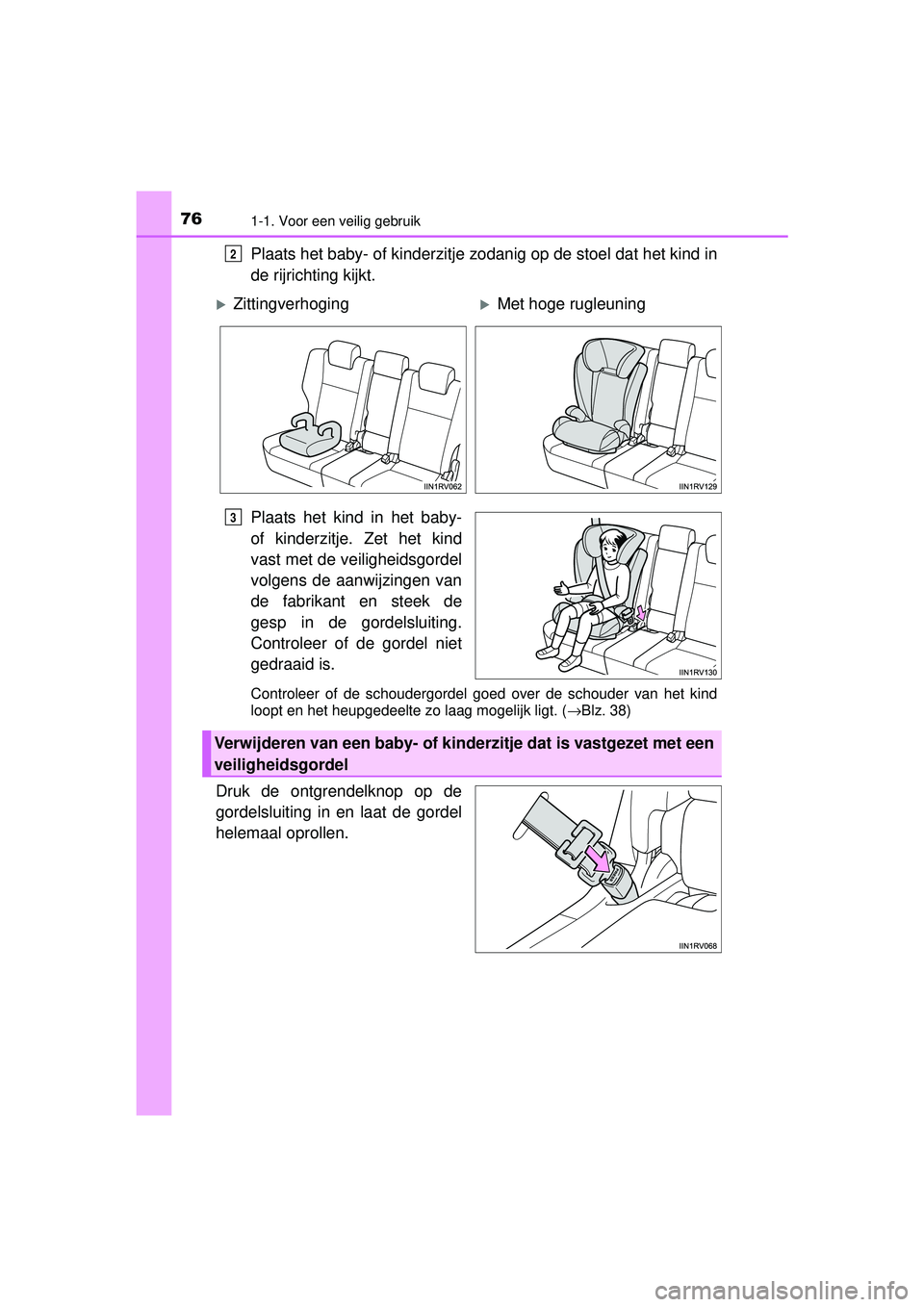

Plaats het baby- of kinderzitje zodanig op de stoel dat het kind in
de rijrichting kijkt.
Plaats het kind in het baby-
of kinderzitje. Zet het kind
vast met de veiligheidsgordel
volgens de aanwijzingen van
de fabrikant en steek de
gesp in de gordelsluiting.
Controleer of de gordel niet
gedraaid is.
Controleer of de schoudergordel goed over de schouder van het kind
loopt en het heupgedeelte zo laag mogelijk ligt. ( →Blz. 38)
Druk de ontgrendelknop op de
gordelsluiting in en laat de gordel
helemaal oprollen.
2
ZittingverhogingMet hoge rugleuning
3
Verwijderen van een baby- of kinderzitje dat is vastgezet met een
veiligheidsgordel
RAV4_OM_OM42A45E_(EE).book Page 76 Tuesday, October 20, 2015 11:26 AM

771-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging

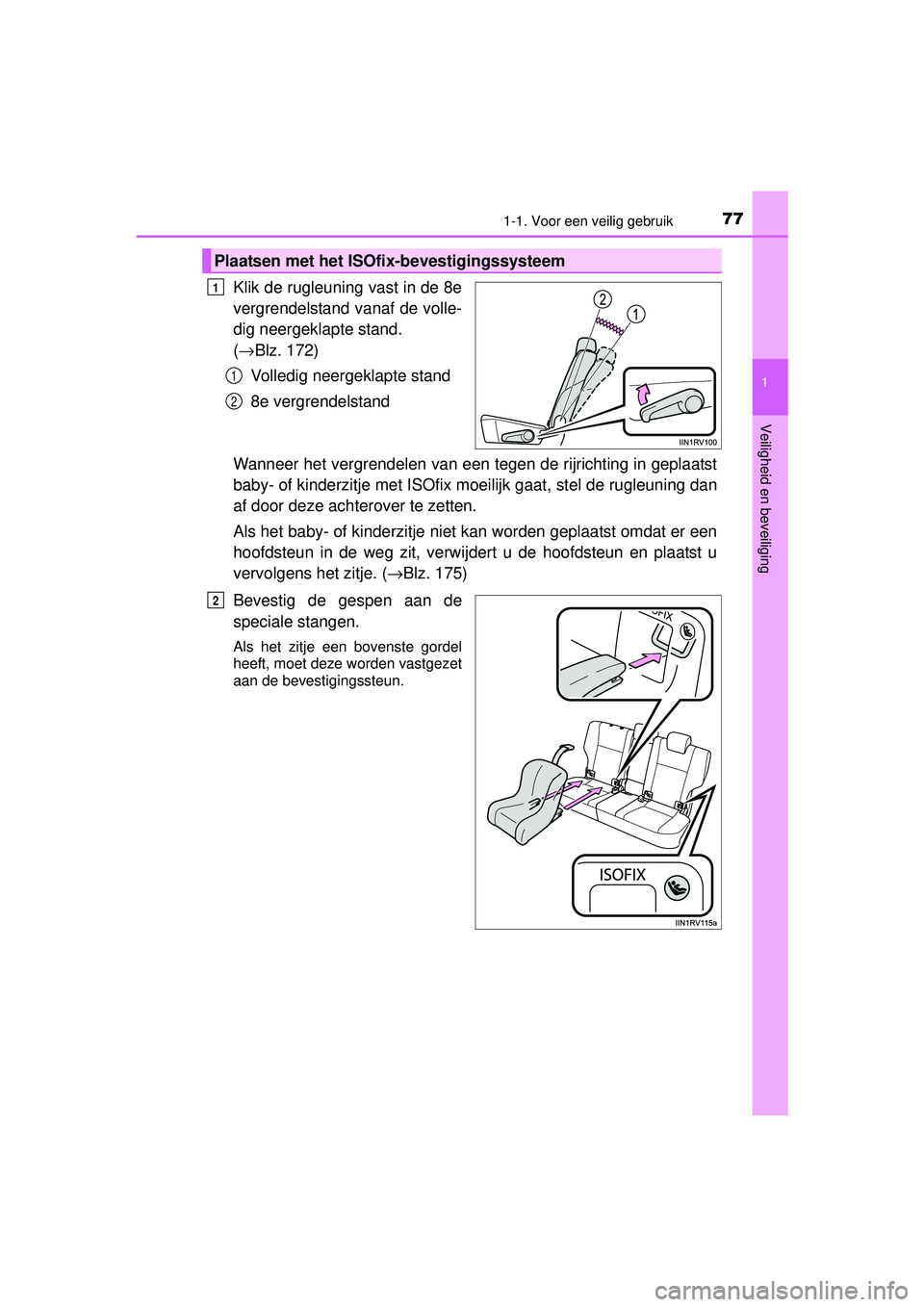

Klik de rugleuning vast in de 8e
vergrendelstand vanaf de volle-
dig neergeklapte stand.
(→ Blz. 172)
Volledig neergeklapte stand
8e vergrendelstand
Wanneer het vergrendelen van een tegen de rijrichting in geplaatst
baby- of kinderzitje met ISOfix mo eilijk gaat, stel de rugleuning dan
af door deze achterover te zetten.
Als het baby- of kinderzitje niet kan worden geplaatst omdat er een
hoofdsteun in de weg zit, verwij dert u de hoofdsteun en plaatst u
vervolgens het zitje. ( →Blz. 175)
Bevestig de gespen aan de
speciale stangen.
Als het zitje een bovenste gordel
heeft, moet deze worden vastgezet
aan de bevestigingssteun.
Plaatsen met het ISOfix-bevestigingssysteem
1
1
2
2
RAV4_OM_OM42A45E_(EE).book Page 77 Tuesday, October 20, 2015 11:26 AM

781-1. Voor een veilig gebruik
RAV4_OM_OM42A45E_(EE)

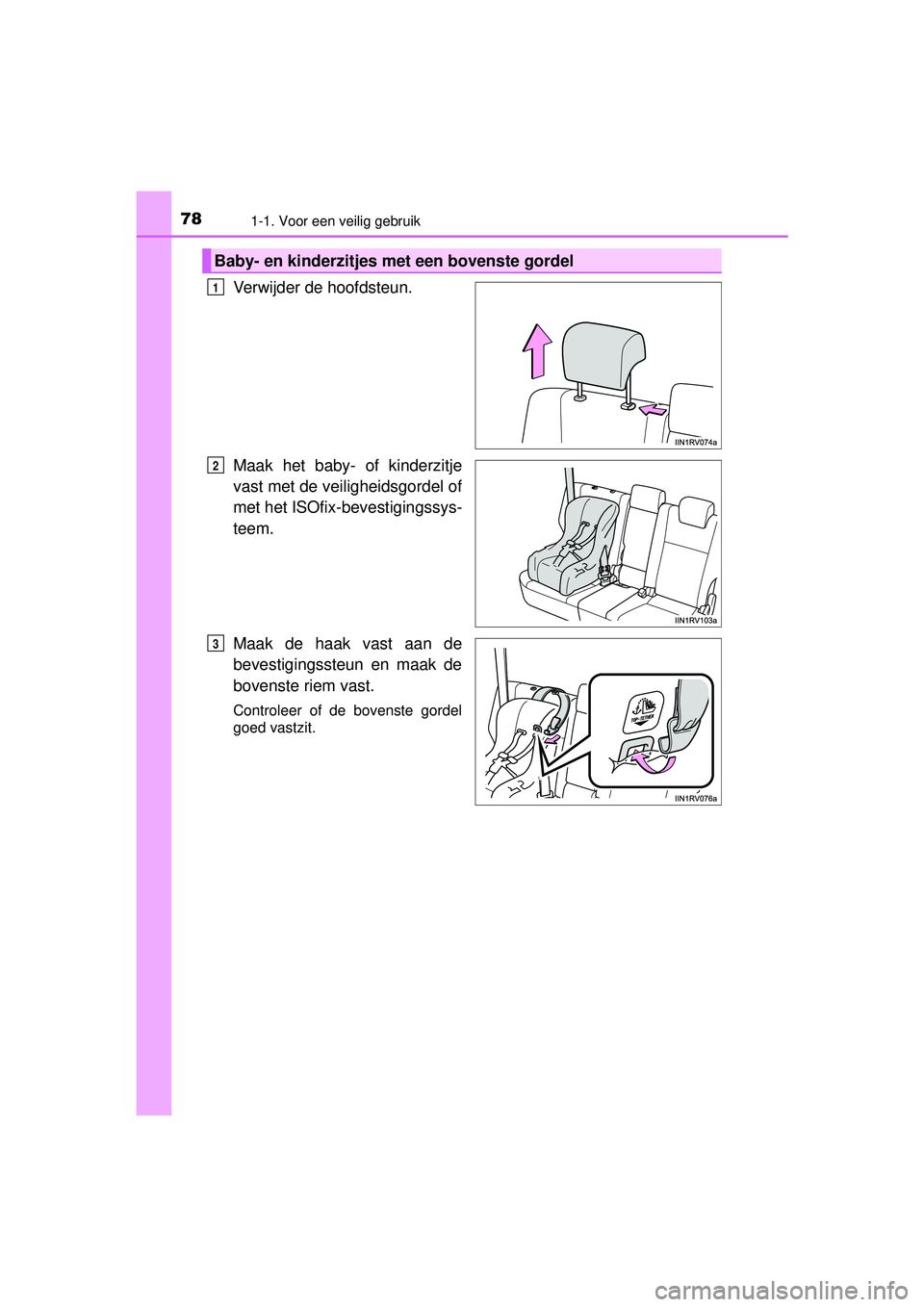

Verwijder de hoofdsteun.
Maak het baby- of kinderzitje
vast met de veiligheidsgordel of
met het ISOfix-bevestigingssys-
teem.
Maak de haak vast aan de
bevestigingssteun en maak de
bovenste riem vast.
Controleer of de bovenste gordel
goed vastzit.
Baby- en kinderzitjes met een bovenste gordel
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 78 Tuesday, October 20, 2015 11:26 AM

791-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging

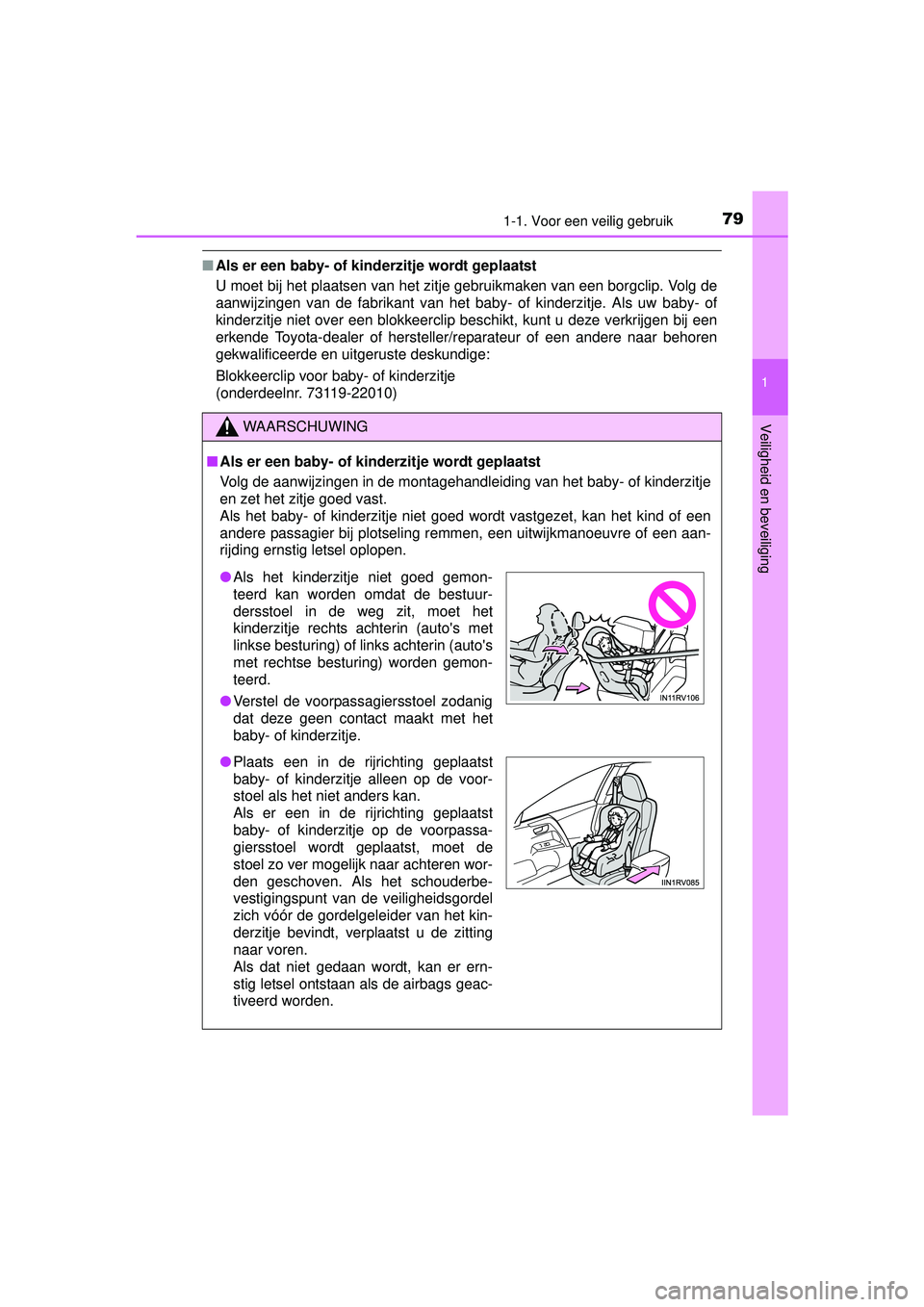

■Als er een baby- of kinderzitje wordt geplaatst
U moet bij het plaatsen van het zitje gebruikmaken van een borgclip. Volg de
aanwijzingen van de fabrikant van het baby- of kinderzitje. Als uw baby- of
kinderzitje niet over een blokkeerclip beschikt, kunt u deze verkrijgen bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige:
Blokkeerclip voor baby- of kinderzitje
(onderdeelnr. 73119-22010)
WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
Volg de aanwijzingen in de montagehandleiding van het baby- of kinderzitje
en zet het zitje goed vast.
Als het baby- of kinderzitje niet goed wordt vastgezet, kan het kind of een
andere passagier bij plotseling remmen, een uitwijkmanoeuvre of een aan-
rijding ernstig letsel oplopen.
● Als het kinderzitje niet goed gemon-
teerd kan worden omdat de bestuur-
dersstoel in de weg zit, moet het
kinderzitje rechts achterin (auto's met
linkse besturing) of links achterin (auto's
met rechtse besturing) worden gemon-
teerd.
● Verstel de voorpassagiersstoel zodanig
dat deze geen contact maakt met het
baby- of kinderzitje.
● Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan.
Als er een in de rijrichting geplaatst
baby- of kinderzitje op de voorpassa-
giersstoel wordt geplaatst, moet de
stoel zo ver mogelijk naar achteren wor-
den geschoven. Als het schouderbe-
vestigingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het kin-
derzitje bevindt, verplaatst u de zitting
naar voren.
Als dat niet gedaan wordt, kan er ern-
stig letsel ontstaan als de airbags geac-
tiveerd worden.
RAV4_OM_OM42A45E_(EE).book Page 79 Tuesday, October 20, 2015 11:26 AM

801-1. Voor een veilig gebruik
RAV4_OM_OM42A45E_(EE)

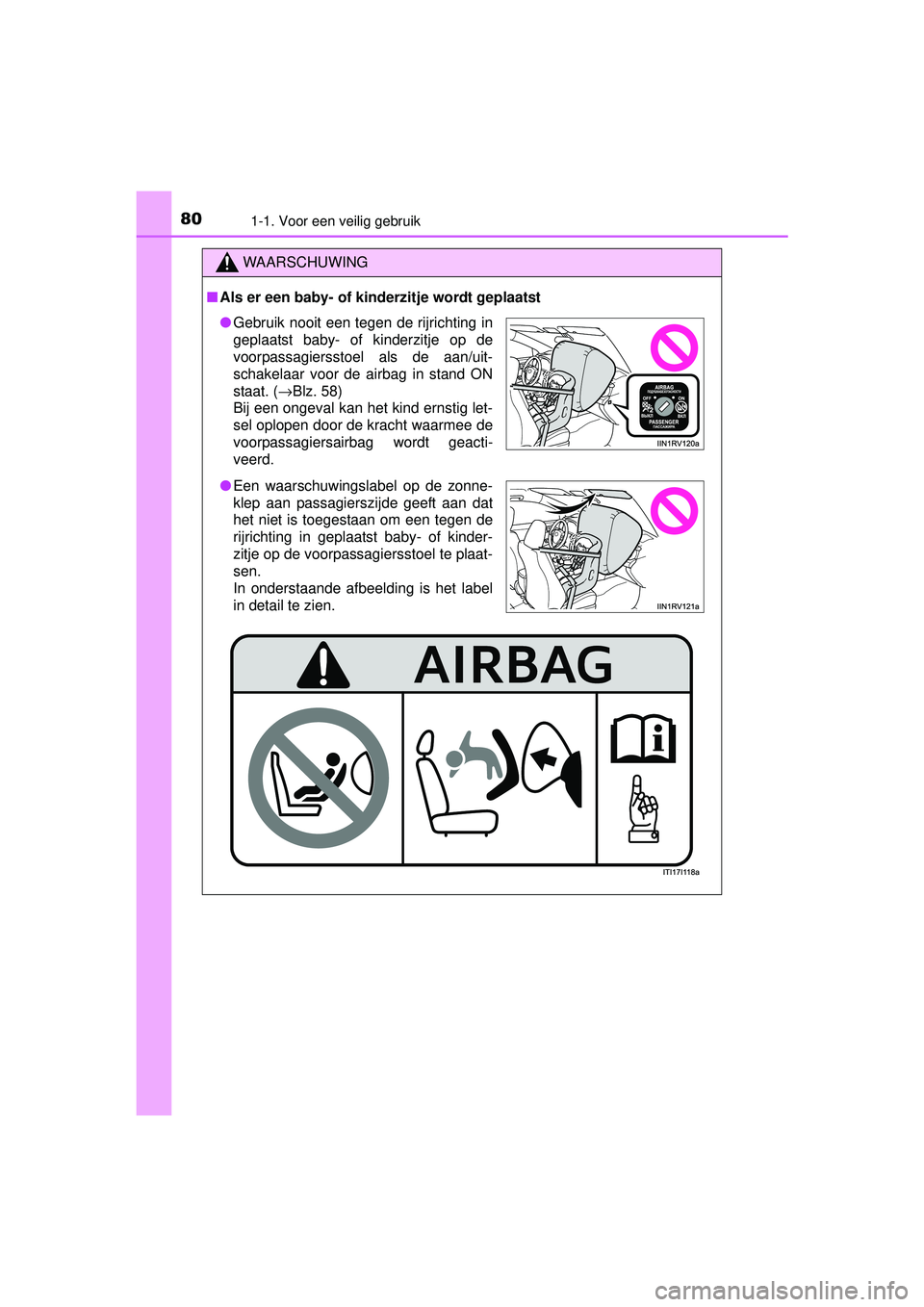

WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
● Gebruik nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de
voorpassagiersstoel als de aan/uit-
schakelaar voor de airbag in stand ON
staat. ( →Blz. 58)
Bij een ongeval kan het kind ernstig let-
sel oplopen door de kracht waarmee de
voorpassagiersairbag wordt geacti-
veerd.
● Een waarschuwingslabel op de zonne-
klep aan passagierszijde geeft aan dat
het niet is toegestaan om een tegen de
rijrichting in geplaatst baby- of kinder-
zitje op de voorpassagiersstoel te plaat-
sen.
In onderstaande afbeelding is het label
in detail te zien.
