TOYOTA RAV4 2016 Instrukcja obsługi (in Polish)

óWersje wyposa˝one w opony 16-calowe i 17-calowe
9-1. Dane techniczne691
9
Informacje techniczne
Mechaniczna skrzynia biegów
Sprz´g∏o
Obj´toÊç
p∏ynu
(przybli-
˝ona*)
Rodzaj oleju przek∏adniowegoWersje z silnikiem
o zap∏onie iskrowym2,4 L
Wersje z silnikiem
o zap∏onie samoczynnym2,1 L
Stosowaç jeden z poni˝szych:
• „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”
• Inny spe∏niajàcy norm´ API GL-4
i specyfikacj´ SAE 75W
Skok ja∏owy peda∏u sprz´g∏a5–15 mm
Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne para-
metry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”.
52 RAV4_OM42B22E 12/11/15 10:05 Page 691 (Black plate)

Skrzynka rozdzielcza jest fabrycznie nape∏niona olejem „Toyota Genuine Diffe-
rential Gear Oil”.
Nale˝y stosowaç wy∏àcznie olej „Toyota Genuine Differential Gear Oil” lub
spe∏niajàcy powy˝sze kryteria odpowiednik. W celu uzyskania szczegó∏owych
informacji nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
*
1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 490 N przy pracu-
jàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
6929-1. Dane techniczne

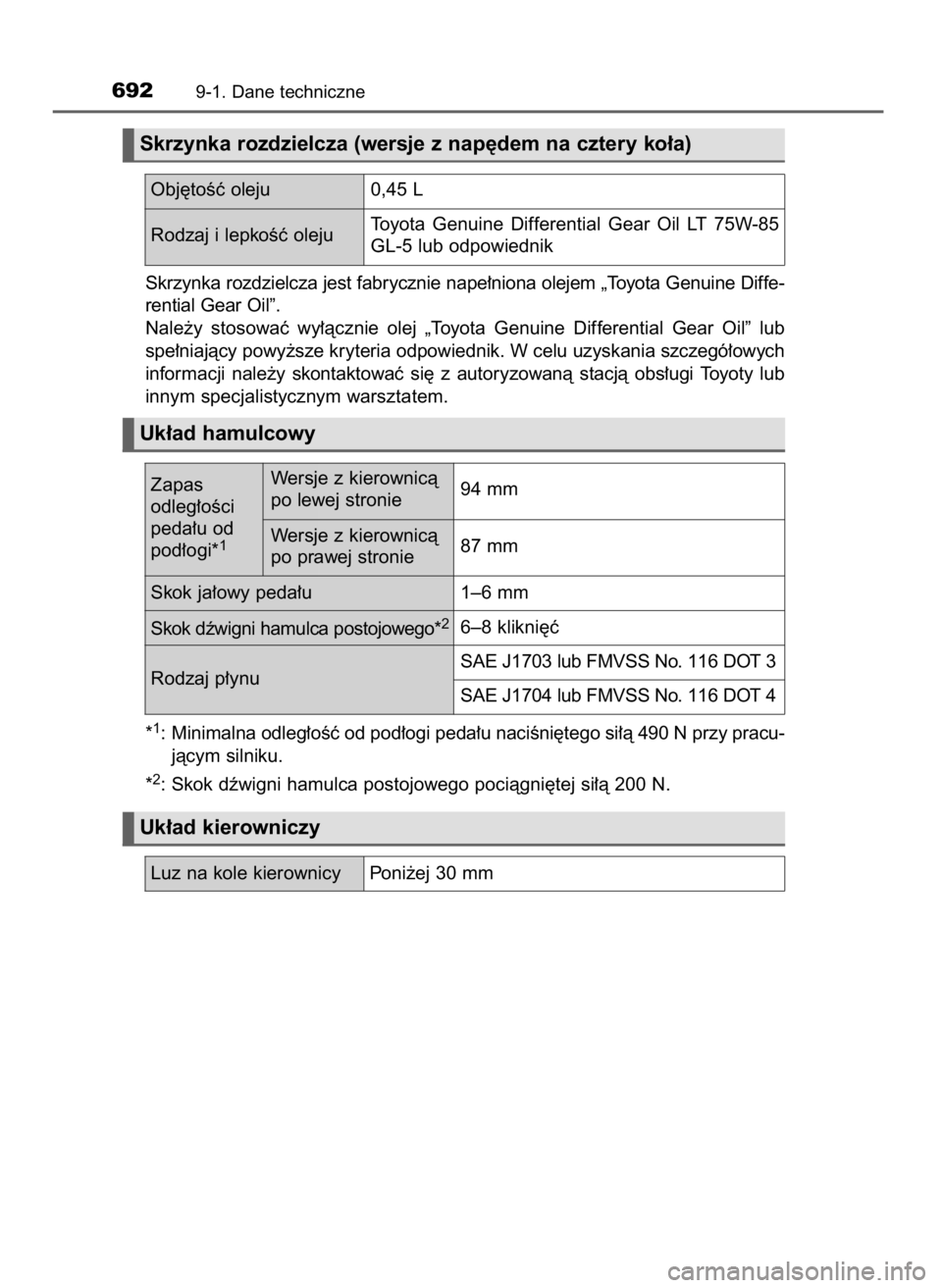

Skrzynka rozdzielcza (wersje z nap´dem na cztery ko∏a)
Obj´toÊç oleju 0,45 L
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Zapas
odleg∏oÊci
peda∏u od
pod∏ogi*
1
Wersje z kierownicà
po lewej stronie94 mm
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca postojowego*
26–8 klikni´ç
Luz na kole kierownicy Poni˝ej 30 mm Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Wersje z kierownicà
po prawej stronie87 mm Rodzaj i lepkoÊç olejuToyota Genuine Differential Gear Oil LT 75W-85
GL-5 lub odpowiednik
52 RAV4_OM42B22E 12/11/15 10:05 Page 692 (Black plate)

óTyp A i B
*: CiÊnienie w oponach jest zró˝nicowane w zale˝noÊci od kraju, dlatego na-
le˝y sprawdziç informacje podane na etykiecie informacyjnej dotyczàcej
obcià˝enia opony w celu sprawdzenia zalecanych war toÊci ciÊnienia w ogu-
mieniu dla danego samochodu. (
S. 553)
óTyp C
óTyp D
9-1. Dane techniczne693
9
Informacje techniczne

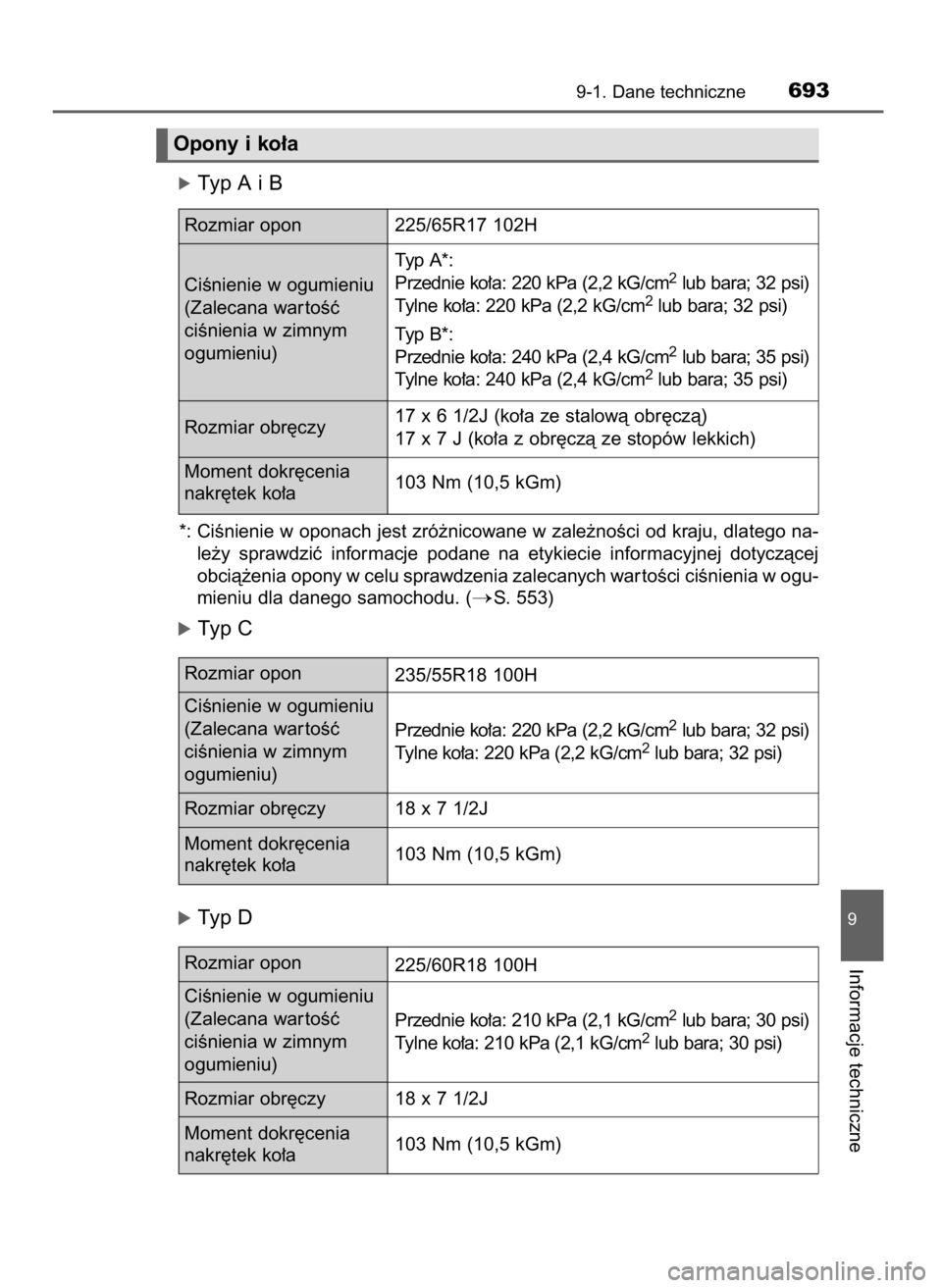

Opony i ko∏a
Rozmiar opon 225/65R17 102H
Rozmiar opon
235/55R18 100H
Rozmiar obr´czy 18 x 7 1/2J CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Przednie ko∏a: 220 kPa (2,2 kG/cm
2lub bara; 32 psi)
Tylne ko∏a: 220 kPa (2,2 kG/cm2lub bara; 32 psi) Rozmiar obr´czy17 x 6 1/2J (ko∏a ze stalowà obr´czà)
17 x 7 J (ko∏a z obr´czà ze stopów lekkich)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm)
Rozmiar opon
225/60R18 100H
Rozmiar obr´czy 18 x 7 1/2J CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Przednie ko∏a: 210 kPa (2,1 kG/cm
2lub bara; 30 psi)
Tylne ko∏a: 210 kPa (2,1 kG/cm2lub bara; 30 psi)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)Typ A*:
Przednie ko∏a: 220 kPa (2,2 kG/cm
2lub bara; 32 psi)
Tylne ko∏a: 220 kPa (2,2 kG/cm2lub bara; 32 psi)
Typ B*:
Przednie ko∏a: 240 kPa (2,4 kG/cm
2lub bara; 35 psi)
Tylne ko∏a: 240 kPa (2,4 kG/cm2lub bara; 35 psi)
52 RAV4_OM42B22E 12/11/15 10:05 Page 693 (Black plate)

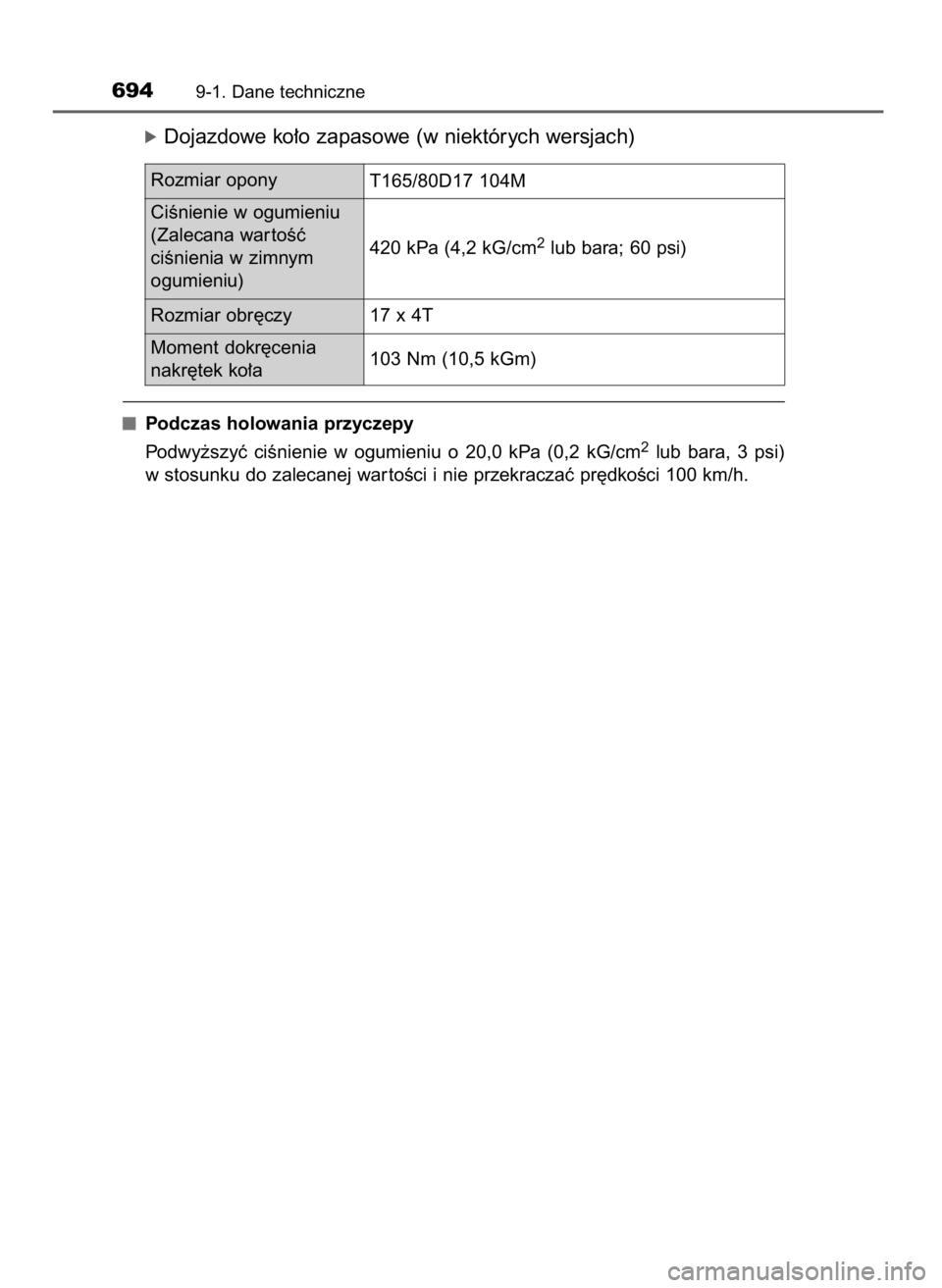

óDojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara, 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
6949-1. Dane techniczne
Rozmiar opony
T165/80D17 104M
Rozmiar obr´czy 17 x 4T
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)420 kPa (4,2 kG/cm
2lub bara; 60 psi)
52 RAV4_OM42B22E 12/11/15 10:05 Page 694 (Black plate)

A: ˚arówki halogenowe HIR2
B: ˚arówki halogenowe H16
C: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
D: ˚arówki z zakoƒczeniem klinowym (bezbarwne)
E: ˚arówki z podwójnym zakoƒczeniem (bezbarwne)
*: W niektórych wersjach
9-1. Dane techniczne695
9
Informacje techniczne

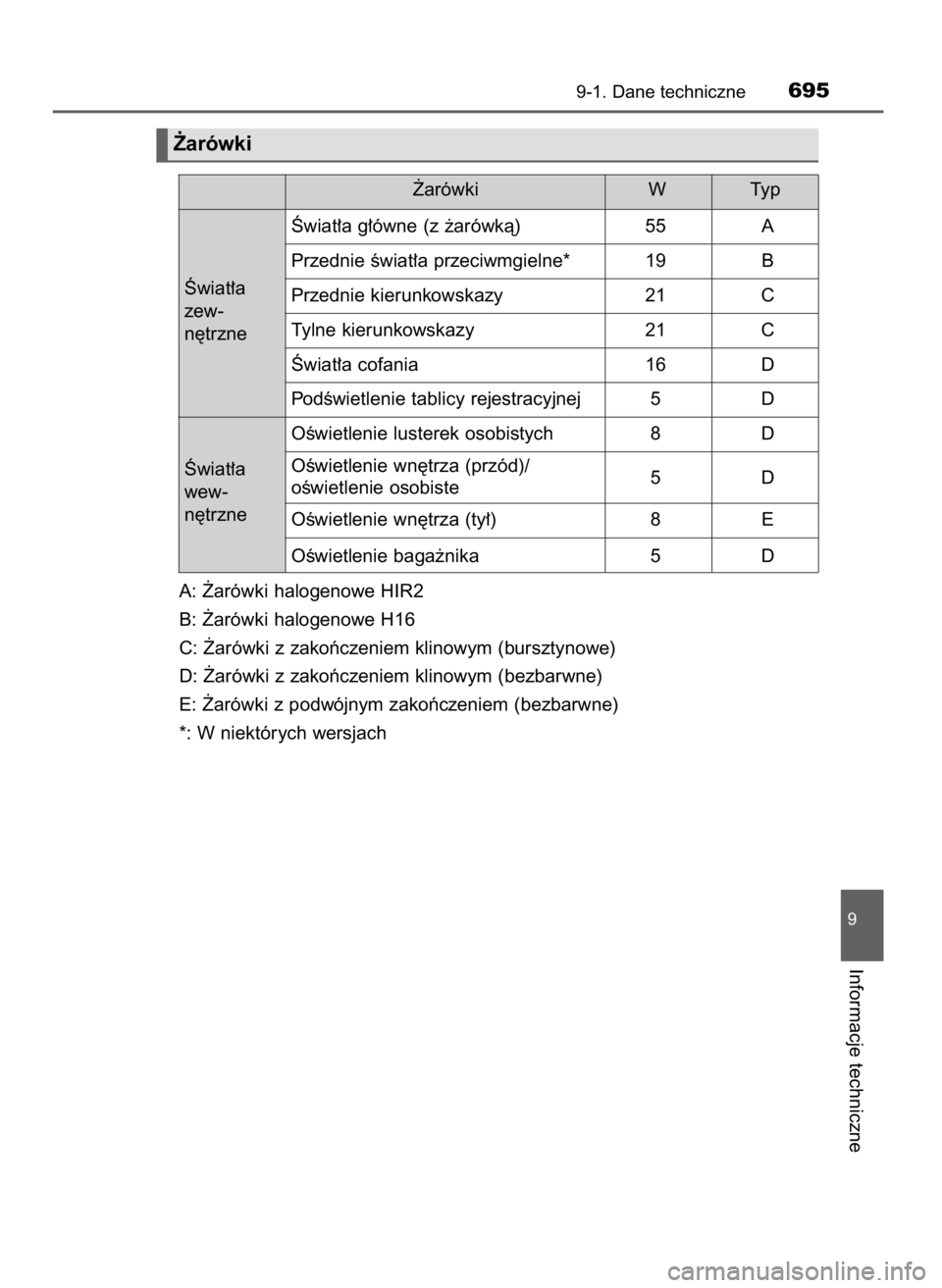

˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trzneÂwiat∏a g∏ówne (z ˝arówkà) 55 A
Przednie Êwiat∏a przeciwmgielne* 19 B
Przednie kierunkowskazy 21 C
Tylne kierunkowskazy 21 C
Âwiat∏a cofania 16 D
PodÊwietlenie tablicy rejestracyjnej 5 D
OÊwietlenie lusterek osobistych 8 D
OÊwietlenie wn´trza (ty∏) 8 E
OÊwietlenie baga˝nika 5 D OÊwietlenie wn´trza (przód)/
oÊwietlenie osobiste5DTy p
52 RAV4_OM42B22E 12/11/15 10:05 Page 695 (Black plate)

Wersje z silnikiem o zap∏onie iskrowym
óSilniki 3ZR-FE*1i 2AR-FE
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z euro-
pejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´ bez-
o∏owiowà o liczbie oktanowej co najmniej 91.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´ bez-
o∏owiowà o liczbie oktanowej co najmniej 91.
óSilnik 3ZR-FAE*2
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z euro-
pejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´ bez-
o∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´ bez-
o∏owiowà o liczbie oktanowej co najmniej 95.
*1: Kod modelu*3koƒczy si´ na liter´ „X”.
*
2: Kod modelu*3koƒczy si´ na liter´ „W”.
*
3: Kod modelu znajduje si´ na tabliczce znamionowej. (S. 675)
6969-1. Dane techniczne
Informacje dotyczàce paliwa
52 RAV4_OM42B22E 12/11/15 10:05 Page 696 (Black plate)

Wersje z silnikiem o zap∏onie samoczynnym
óSilniki 2AD-FTV i 2AD-FHV
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z europejskim
standardem EN590.
Poza obszarem Unii Europejskiej (z wyjàtkiem wersji na rynek Rosji):
Nale˝y stosowaç wy∏àcznie olej nap´dowy o zawar toÊci siarki nie
wi´kszej ni˝ 50 ppm i liczbie cetanowej co najmniej 48.
Poza obszarem Unii Europejskiej (wersje na rynek Rosji):
Nale˝y stosowaç wy∏àcznie olej nap´dowy o liczbie cetanowej co
najmniej 48.
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z cer tyfikatem
GOST R52368-2005 (Zawar toÊç siarki maksymalnie 50 ppm).
óSilnik 2WW
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z europejskim
standardem EN590.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy o bardzo niskiej zawar to-
Êci siarki nie wi´kszej ni˝ 10 ppm i liczbie cetanowej co najmniej 48.
Stosowanie w silnikach o zap∏onie iskrowym benzyn z domieszkà etanolu
Toyota dopuszcza stosowanie benzyn z domieszkà etanolu do 10%. Benzyna
z domieszkà etanolu powinna posiadaç liczb´ oktanowà zgodnà z zaleceniami.
Planujàc podró˝ zagranicznà (wersje z silnikiem o zap∏onie samoczynnym)
W niektórych regionach mo˝e nie byç dost´pny olej nap´dowy o niskiej zawar-
toÊci siarki, co mo˝na wczeÊniej sprawdziç w przedstawicielstwie krajowym
producenta tego samochodu.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowe-
go podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny
budziç zaniepokojenia.
9-1. Dane techniczne697
9
Informacje techniczne
52 RAV4_OM42B22E 12/11/15 10:05 Page 697 (Black plate)

6989-1. Dane techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny
zawierajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego
i niew∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ substan-
cji toksycznych.
Wersje z silnikiem o zap∏onie samoczynnym
Wersje z silnikami 2AD-FTV i 2AD-FHV: Nie wolno stosowaç oleju nap´-
dowego o zawar toÊci siarki przekraczajàcej 50 ppm.
Wersje z silnikiem 2WW: Nie wolno stosowaç oleju nap´dowego o zawar-
toÊci siarki przekraczajàcej 10 ppm.
U˝ywanie oleju nap´dowego o zawar toÊci siarki wi´kszej ni˝ dopuszczalna
grozi uszkodzeniem silnika.
Wersje z silnikiem o zap∏onie iskrowym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsz-
tatem.
Wersje z silnikiem o zap∏onie iskrowym (poza obszarem Unii Europej-
skiej): Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod
nazwami „E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci
etanolu. W samochodzie mo˝na stosowaç paliwo z domieszkà etanolu
do 10% (E10). Stosowanie paliwa z domieszkà etanolu powy˝ej 10%
mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏-
niania paliwa nale˝y zawsze korzystaç ze stacji paliw, które gwarantujà
paliwo zgodne ze specyfikacjà oraz gwarantujà jego wysokà jakoÊç.
W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (na obszarze Unii Europej-
skiej): Nie wolno stosowaç jako paliwa estrów metylowych kwasów t∏usz-
czowych FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego du˝e
iloÊci tego typu dodatków. Paliwo tego typu wyst´puje pod nazwami
„B30” lub „B100”. Stosowanie paliwa tego typu mo˝e doprowadziç do
uszkodzenia uk∏adu paliwowego. W razie jakichkolwiek wàtpliwoÊci na-
le˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
52 RAV4_OM42B22E 12/11/15 10:05 Page 698 (Black plate)

9-1. Dane techniczne699
9
Informacje techniczne
Wersje z silnikiem o zap∏onie samoczynnym (poza obszarem Unii Euro-
pejskiej [z wyjàtkiem wersji na rynek Rosji]): Nie wolno stosowaç jako
paliwa estrów metylowych kwasów t∏uszczowych FAME (Fatty Acid Methyl
Ester) lub paliwa zawierajàcego du˝e iloÊci tego typu dodatków. Paliwo
tego typu wyst´puje pod nazwami „B30” lub „B100”. W samochodzie mo˝-
na stosowaç paliwo z domieszkà estrów metylowych kwasów t∏uszczo-
wych do 5% (B5). Stosowanie paliwa z domieszkà estrów metylowych
kwasów t∏uszczowych powy˝ej 5% mo˝e doprowadziç do uszkodzenia
uk∏adu paliwowego. Podczas uzupe∏niania paliwa nale˝y zawsze korzy-
staç ze stacji paliw, które gwarantujà paliwo zgodne ze specyfikacjà oraz
gwarantujà jego wysokà jakoÊç. W razie jakichkolwiek wàtpliwoÊci nale-
˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (poza obszarem Unii Euro-
pejskiej [wersje na rynek Rosji]): Nie wolno stosowaç jako paliwa estrów
metylowych kwasów t∏uszczowych FAME (Fatty Acid Methyl Ester) lub
paliwa zawierajàcego du˝e iloÊci tego typu dodatków. Paliwo tego typu
wyst´puje pod nazwami „B30” lub „B100”. Stosowanie paliwa tego typu
mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego. W razie jakich-
kolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzowanà stacjà ob-
s∏ugi Toyoty lub innym specjalistycznym warsztatem.
52 RAV4_OM42B22E 12/11/15 10:05 Page 699 (Black plate)

Podczas dokonywania zmiany ustawieƒ samochód powinien byç zapar-
kowany w bezpiecznym miejscu, z dêwignià skrzyni biegów w po∏o˝eniu
P (wersje z automatycznà skrzynià biegów lub wersje z przek∏adnià bez-
stopniowà) lub neutralnym N (wersje z mechanicznà skrzynià biegów)
i uruchomionym hamulcem postojowym.
Ró˝norodne ustawienia mogà byç zmieniane. Poni˝ej szczegó∏owo opisana
jest lista dost´pnych ustawieƒ.
Zmiana za pomocà systemu nawigacji/systemu multimedialnego
Nacisnàç przycisk „SETUP”.
Dotknàç przycisku ekranowego „Pojazd [Vehicle]”.
Zmiana za pomocà wyÊwietlacza wielofunkcyjnego
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, na wyÊwietlaczu wielofunkcyjnym wybraç .
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç „Inne ustawienia [Meter Settings]” i nacisnàç
przycisk .
2
1
2
1
7009-2. Ustawienia w∏asne
Funkcje podlegajàce zmianie ustawieƒ
Zmiana ustawieƒ
Ró˝norodne elektronicznie sterowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany ustawieƒ niektórych parametrów.
Ustawienia te mo˝na zmieniaç przy pomocy wyÊwietlacza wielo-
funkcyjnego, systemu nawigacji lub systemu multimedialnego
lub mogà byç one przeprowadzone w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym warsztacie.
Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà
zmianie. W celu uzyskania szczegó∏owych informacji nale˝y skon-
taktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
52 RAV4_OM42B22E 12/11/15 10:05 Page 700 (Black plate)
