3414-5. Používanie podporných jazdných systémov
4
Jazda
RAV4_OM_OM42A45SK_(EE)

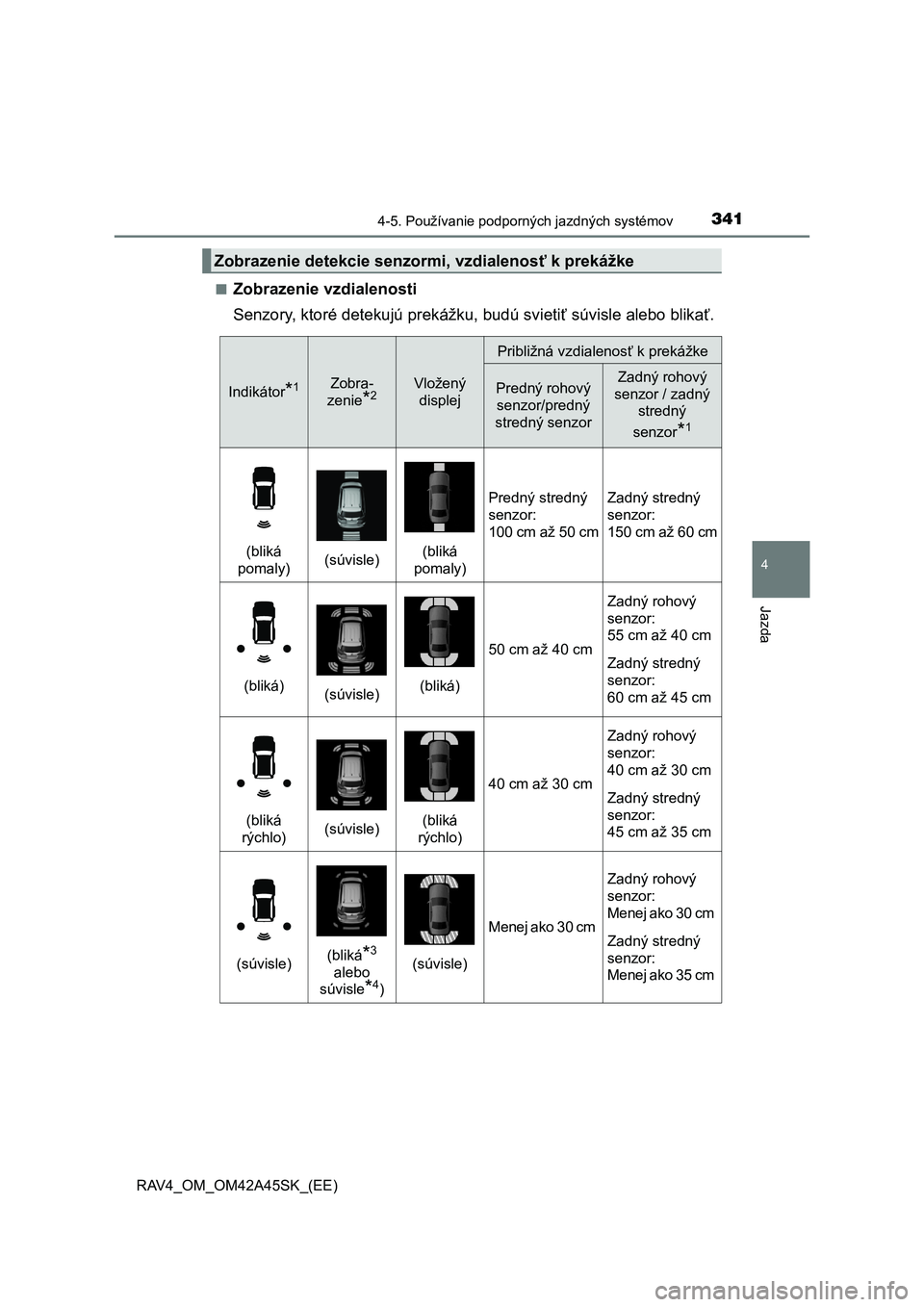

■Zobrazenie vzdialenosti
Senzory, ktoré detekujú prekážku, budú svieti ť súvisle alebo blikať.
Zobrazenie detekcie senzormi, vzdialenosť k prekážke
Indikátor*1Zobra-
zenie*2Vložený
displej
Približná vzdialenos ť k prekážke
Predný rohový
senzor/predný
stredný senzor
Zadný rohový
senzor / zadný
stredný
senzor*1
(bliká
pomaly)(súvisle)(bliká
pomaly)
Predný stredný
senzor:
100 cm až 50 cm
Zadný stredný
senzor:
150 cm až 60 cm
(bliká)(súvisle)(bliká)
50 cm až 40 cm
Zadný rohový
senzor:
55 cm až 40 cm
Zadný stredný
senzor:
60 cm až 45 cm
(bliká
rýchlo)(súvisle)(bliká
rýchlo)
40 cm až 30 cm
Zadný rohový
senzor:
40 cm až 30 cm
Zadný stredný
senzor:
45 cm až 35 cm
(súvisle)(bliká*3
alebo
súvisle*4)
(súvisle)
Menej ako 30 cm
Zadný rohový
senzor:
Menej ako 30 cm
Zadný stredný
senzor:
Menej ako 35 cm

3424-5. Používanie podporných jazdných systémov
RAV4_OM_OM42A45SK_(EE)

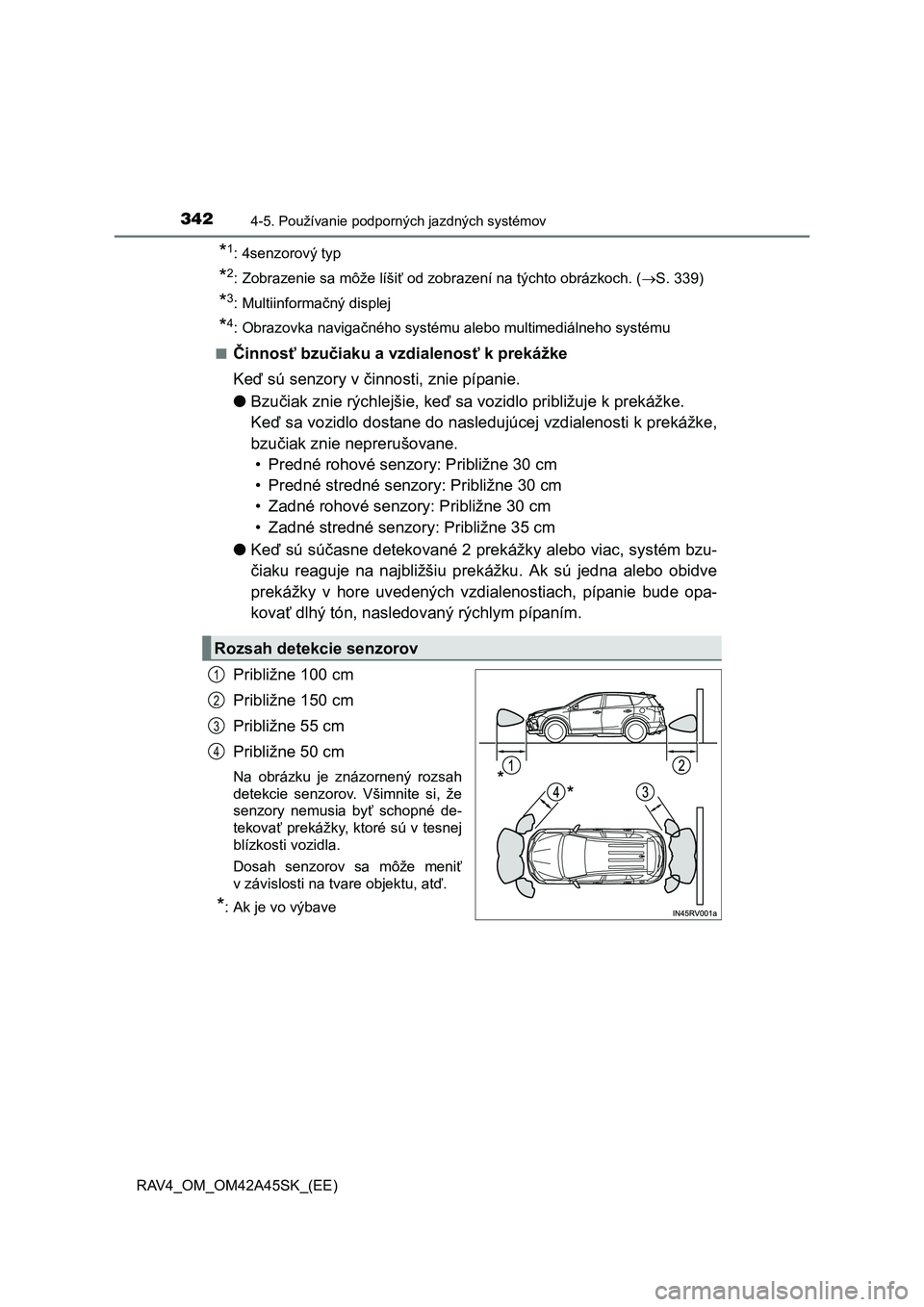

*1: 4senzorový typ
*2: Zobrazenie sa môže líšiť od zobrazení na týchto obrázkoch. (S. 339)
*3: Multiinformačný displej
*4: Obrazovka navigačného systému alebo multimediálneho systému
■
Činnosť bzučiaku a vzdialenosť k prekážke
Keď sú senzory v činnosti, znie pípanie.
●Bzučiak znie rýchlejšie, keď sa vozidlo približuje k prekážke.
Keď sa vozidlo dostane do nasledujúcej vzdialenosti k prekážke,
bzučiak znie neprerušovane.
• Predné rohové senzory: Približne 30 cm
• Predné stredné senzory: Približne 30 cm
• Zadné rohové senzory: Približne 30 cm
• Zadné stredné senzory: Približne 35 cm
●Keď sú súčasne detekované 2 prekážky alebo viac, systém bzu-
čiaku reaguje na najbližšiu prekážku. Ak sú jedna alebo obidve
prekážky v hore uvedených vzdialenostiach, pípanie bude opa-
kovať dlhý tón, nasledovaný rýchlym pípaním.
Približne 100 cm
Približne 150 cm
Približne 55 cm
Približne 50 cm
Na obrázku je znázornený rozsah
detekcie senzorov. Všimnite si, že
senzory nemusia byť schopné de-
tekovať prekážky, ktoré sú v tesnej
blízkosti vozidla.
Dosah senzorov sa môže meniť
v závislosti na tvare objektu, atď.
*: Ak je vo výbave
Rozsah detekcie senzorov
1
2
3
4

3434-5. Používanie podporných jazdných systémov
4
Jazda
RAV4_OM_OM42A45SK_(EE)

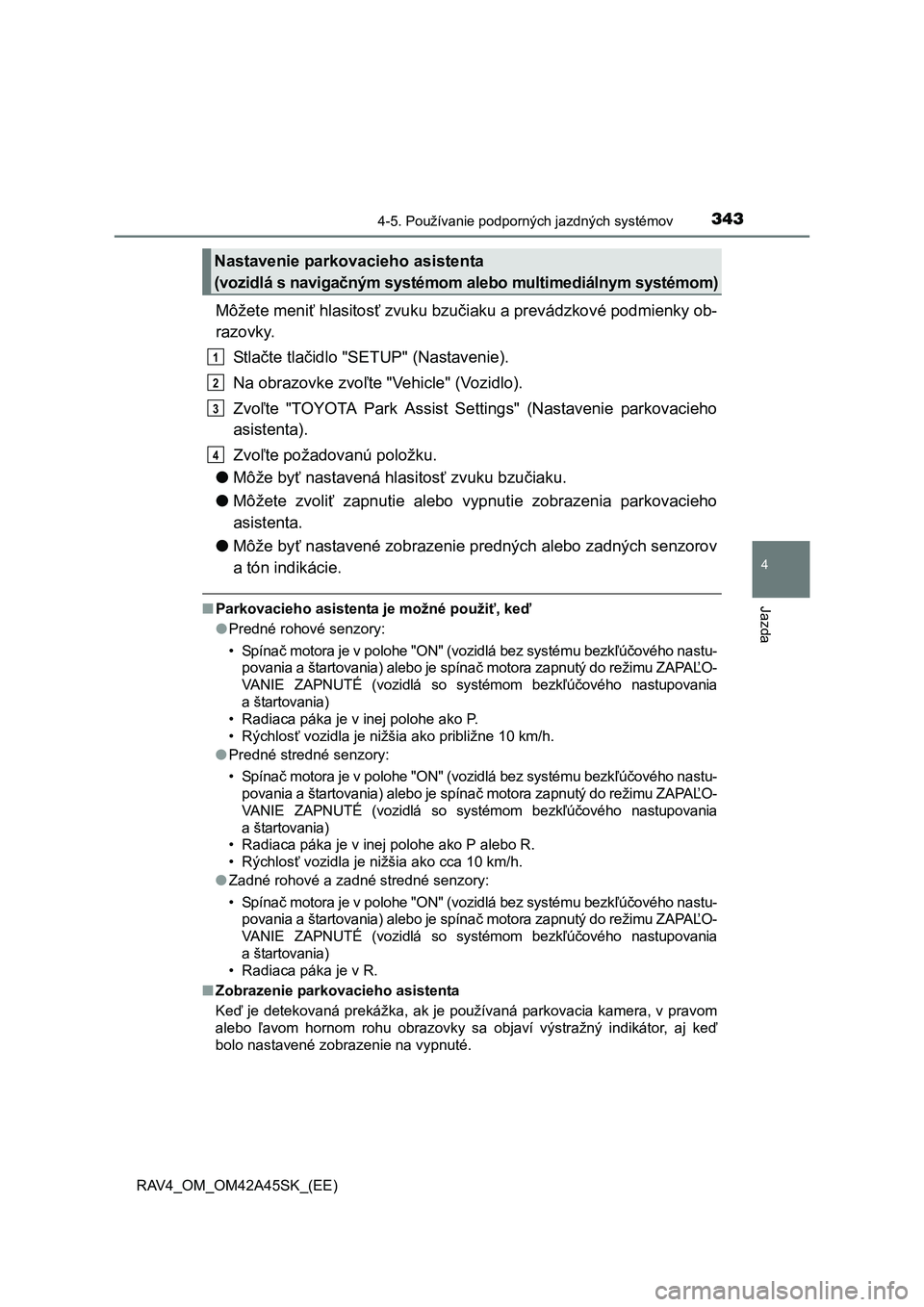

Môžete meniť hlasitosť zvuku bzučiaku a prevádzkové podmienky ob-
razovky.
St l ačte tlačidlo "SETUP" (Nastavenie).
Na obrazovke zvoľte "Vehicle" (Vozidlo).
Zvoľte "TOYOTA Park Assist Settings" (Nastavenie parkovacieho
asistenta).
Zvoľte požadovanú položku.
●Môže byť nastavená hlasitosť zvuku bzučiaku.
●Môžete zvoliť zapnutie alebo vypnutie zobrazenia parkovacieho
asistenta.
●Môže byť nastavené zobrazenie predných alebo zadných senzorov
a tón indikácie.
■Parkovacieho asistenta je možné použiť, keď
●Predné rohové senzory:
• Spínač motora je v polohe "ON" (vozidlá bez systému bezkľúčového nastu-
povania a štartovania) alebo je spínač motora zapnutý do režimu ZAPAĽO-
VANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového nastupovania
a štartovania)
• Radiaca páka je v inej polohe ako P.
• Rýchlosť vozidla je nižšia ako približne 10 km/h.
●Predné stredné senzory:
• Spínač motora je v polohe "ON" (vozidlá bez systému bezkľúčového nastu-
povania a štartovania) alebo je spínač motora zapnutý do režimu ZAPAĽO-
VANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového nastupovania
a štartovania)
• Radiaca páka je v inej polohe ako P alebo R.
• Rýchlosť vozidla je nižšia ako cca 10 km/h.
●Zadné rohové a zadné stredné senzory:
• Spínač motora je v polohe "ON" (vozidlá bez systému bezkľúčového nastu-
povania a štartovania) alebo je spínač motora zapnutý do režimu ZAPAĽO-
VANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového nastupovania
a štartovania)
• Radiaca páka je v R.
■Zobrazenie parkovacieho asistenta
Keď je detekovaná prekážka, ak je používaná parkovacia kamera, v pravom
alebo ľavom hornom rohu obrazovky sa objaví výstražný indikátor, aj keď
bolo nastavené zobrazenie na vypnuté.
Nastavenie parkovacieho asistenta
(vozidlá s navigačným systémom alebo multimediálnym systémom)
1
2
3
4

3444-5. Používanie podporných jazdných systémov

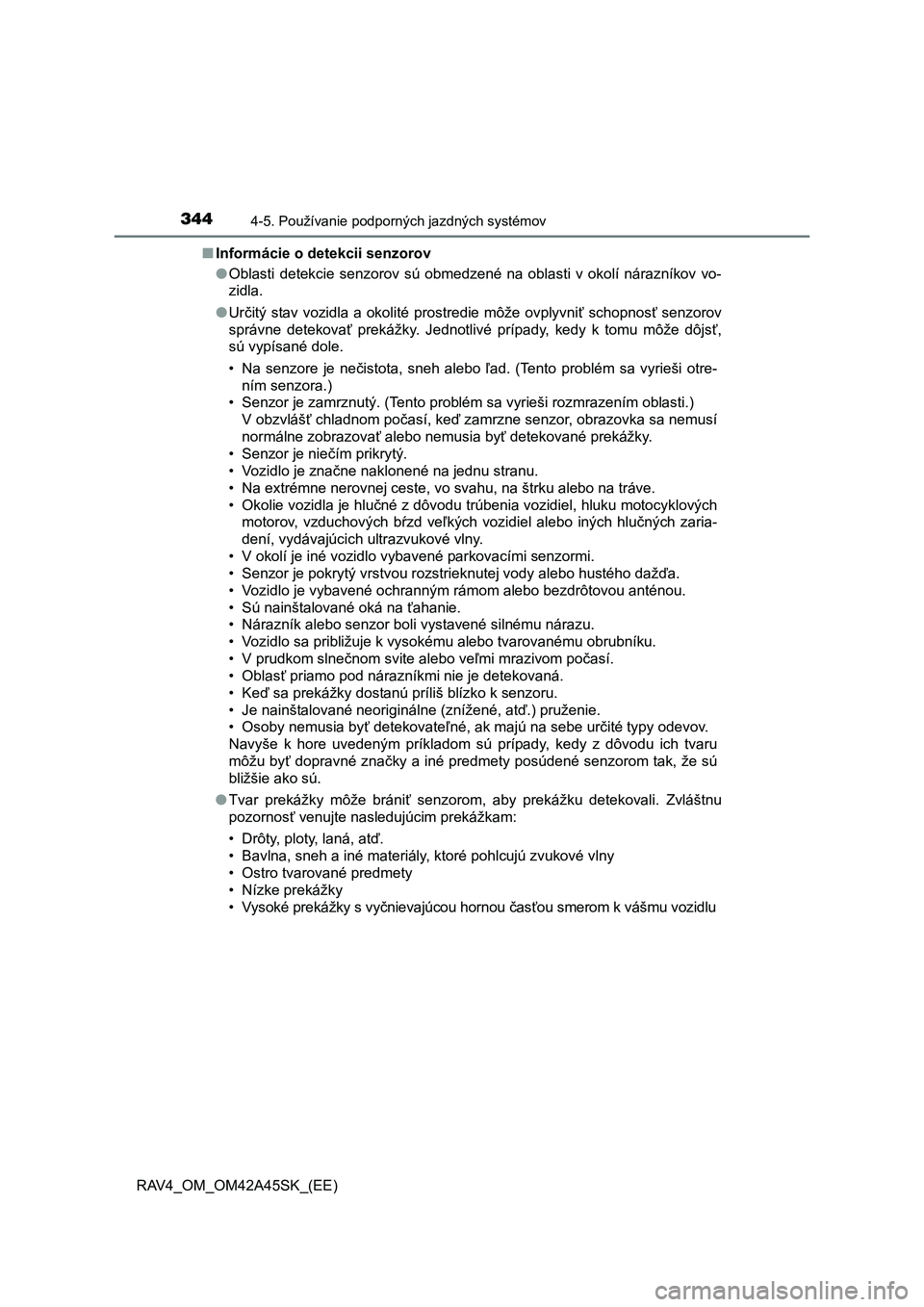

RAV4_OM_OM42A45SK_(EE)■Informácie o detekcii senzorov
●Oblasti detekcie senzorov sú obmedzené na oblasti v okolí nárazníkov vo-
zidla.
●Určitý stav vozidla a okolité prostredie môže ovplyvniť schopnosť senzorov
správne detekovať prekážky. Jednotlivé prípady, kedy k tomu môže dôjsť,
sú vypísané dole.
• Na senzore je nečistota, sneh alebo ľad. (Tento problém sa vyrieši otre-
ním senzora.)
• Senzor je zamrznutý. (Tento problém sa vyrieši rozmrazením oblasti.)
V obzvlášť chladnom počasí, keď zamrzne senzor, obrazovka sa nemusí
normálne zobrazovať alebo nemusia byť detekované prekážky.
• Senzor je niečím prikrytý.
• Vozidlo je značne naklonené na jednu stranu.
• Na extrémne nerovnej ceste, vo svahu, na štrku alebo na tráve.
• Okolie vozidla je hlučné z dôvodu trúbenia vozidiel, hluku motocyklových
motorov, vzduchových bŕzd veľkých vozidiel alebo iných hlučných zaria-
dení, vydávajúcich ultrazvukové vlny.
• V okolí je iné vozidlo vybavené parkovacími senzormi.
• Senzor je pokrytý vrstvou rozstrieknutej vody alebo hustého dažďa.
• Vozidlo je vybavené ochranným rámom alebo bezdrôtovou anténou.
• Sú nainštalované oká na ťahanie.
• Nárazník alebo senzor boli vystavené silnému nárazu.
• Vozidlo sa približuje k vysokému alebo tvarovanému obrubníku.
• V prudkom slnečnom svite alebo veľmi mrazivom počasí.
• Oblasť priamo pod nárazníkmi nie je detekovaná.
•Keď sa prekážky dostanú príliš blízko k senzoru.
• Je nainštalované neoriginálne (znížené, atď.) pruženie.
• Osoby nemusia byť detekovateľné, ak majú na sebe určité typy odevov.
Navyše k hore uvedeným príkladom sú prípady, kedy z dôvodu ich tvaru
môžu byť dopravné značky a iné predmety posúdené senzorom tak, že sú
bližšie ako sú.
●Tvar prekážky môže brániť senzorom, aby prekážku detekovali. Zvláštnu
pozornos
ť venujte nasledujúcim prekážkam:
• Drôty, ploty, laná, atď.
• Bavlna, sneh a iné materiály, ktoré pohlcujú zvukové vlny
• Ostro tvarované predmety
• Nízke prekážky
• Vysoké prekážky s vyčnievajúcou hornou časťou smerom k vášmu vozidlu

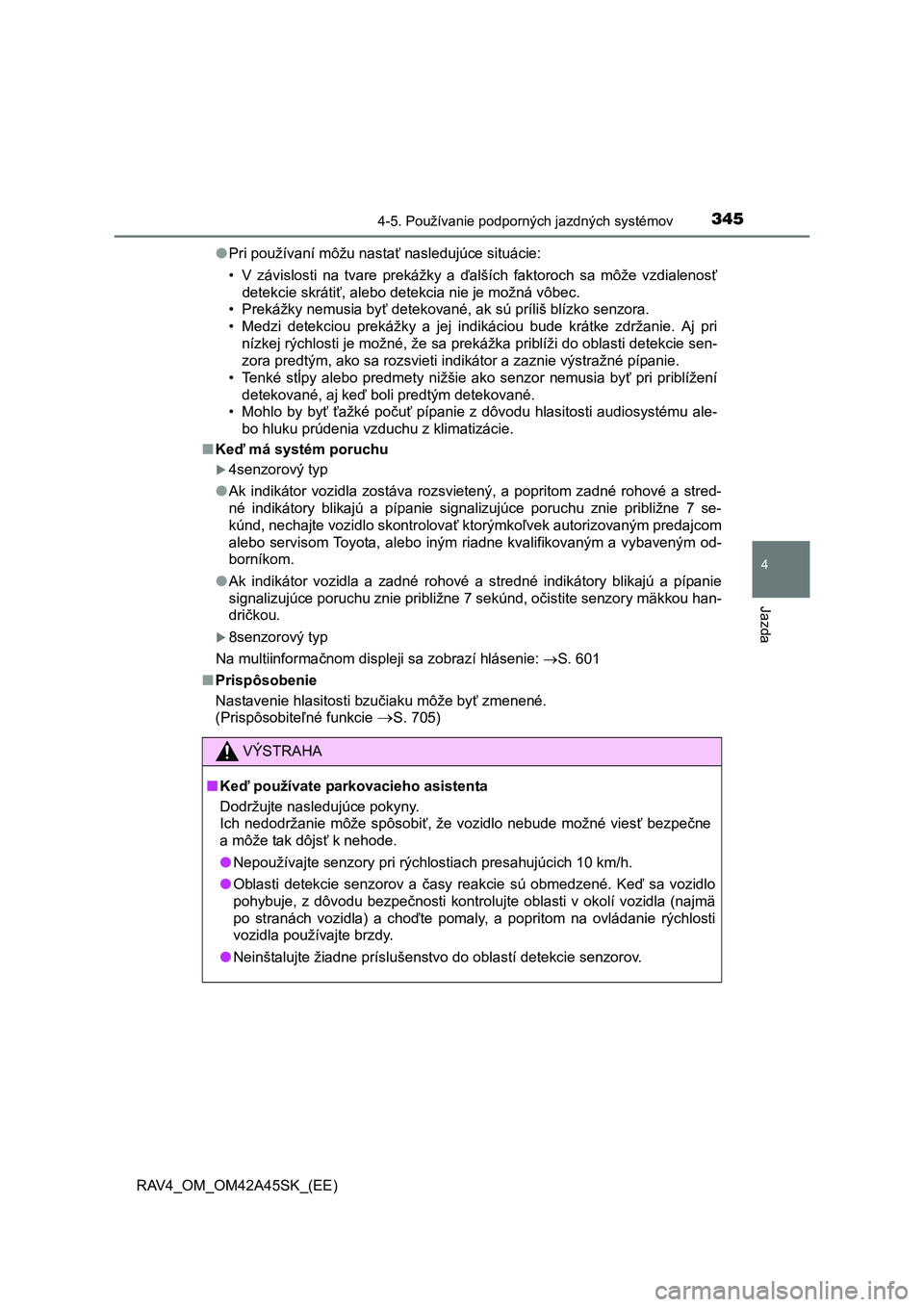

3454-5. Používanie podporných jazdných systémov
4
Jazda
RAV4_OM_OM42A45SK_(EE)●Pri používaní môžu nastať nasledujúce situácie:
• V závislosti na tvare prekážky a ďalších faktoroch sa môže vzdialenosť
detekcie skrátiť, alebo detekcia nie je možná vôbec.
• Prekážky nemusia byť detekované, ak sú príliš blízko senzora.
• Medzi detekciou prekážky a jej indikáciou bude krátke zdržanie. Aj pri
nízkej rýchlosti je možné, že sa prekážka priblíži do oblasti detekcie sen-
zora predtým, ako sa rozsvieti indikátor a zaznie výstražné pípanie.
• Tenké stĺpy alebo predmety nižšie ako senzor nemusia byť pri priblížení
detekované, aj keď boli predtým detekované.
• Mohlo by byť ťažké počuť pípanie z dôvodu hlasitosti audiosystému ale-
bo hluku prúdenia vzduchu z klimatizácie.
■Keď má systém poruchu
4senzorový typ
●Ak indikátor vozidla zostáva rozsvietený, a popritom zadné rohové a stred-
né indikátory blikajú a pípanie signalizujúce poruchu znie približne 7 se-
kúnd, nechajte vozidlo skontrolovať ktorýmkoľvek autorizovaným predajcom
alebo servisom Toyota, alebo iným riadne kvalifikovaným a vybaveným od-
borníkom.
●Ak indikátor vozidla a zadné rohové a stredné indikátory blikajú a pípanie
signalizujúce poruchu znie približne 7 sekúnd, očistite senzory mäkkou han-
dričkou.
8senzorový typ
Na multiinformačnom displeji sa zobrazí hlásenie: S. 601
■Prispôsobenie
Nastavenie hlasitosti bzučiaku môže byť zmenené.
(Prispôsobiteľné funkcie
S. 705)
VÝSTRAHA
■Keď používate parkovacieho asistenta
Dodržujte nasledujúce pokyny.
Ich nedodržanie môže spôsobiť, že vozidlo nebude možné viesť bezpečne
a môže tak dôjsť k nehode.
●Nepoužívajte senzory pri rýchlostiach presahujúcich 10 km/h.
●Oblasti detekcie senzorov a časy reakcie sú obmedzené. Keď sa vozidlo
pohybuje, z dôvodu bezpečnosti kontrolujte oblasti v okolí vozidla (najmä
po stranách vozidla) a choďte pomaly, a popritom na ovládanie rýchlosti
vozidla používajte brzdy.
●Neinštalujte žiadne príslušenstvo do oblastí detekcie senzorov.

3464-5. Používanie podporných jazdných systémov
RAV4_OM_OM42A45SK_(EE)

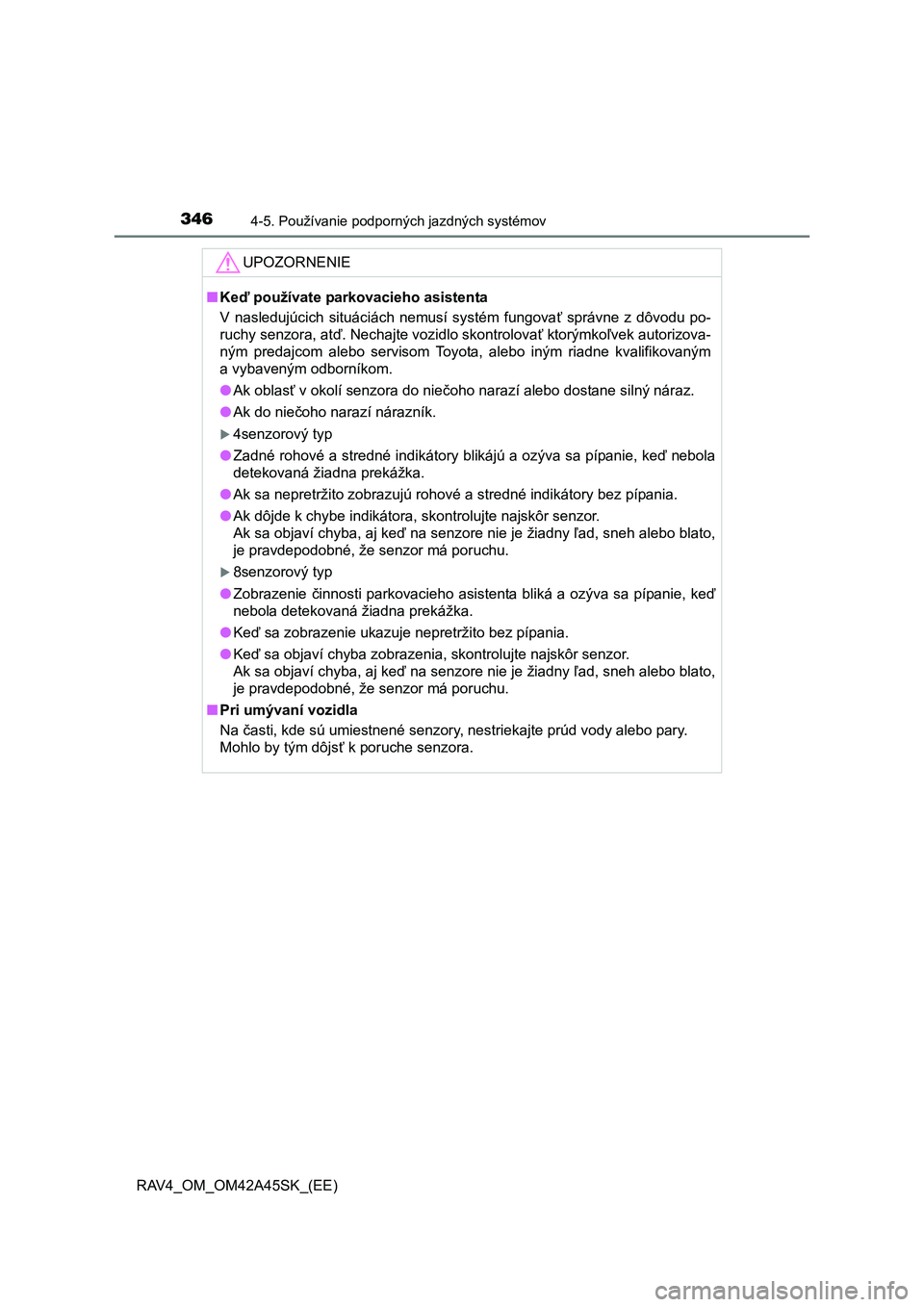

UPOZORNENIE
■Keď používate parkovacieho asistenta
V nasledujúcich situáciách nemusí systém fungovať správne z dôvodu po-
ruchy senzora, atď. Nechajte vozidlo skontrolovať ktorýmkoľvek autorizova-
ným predajcom alebo servisom Toyota, alebo iným riadne kvalifikovaným
a vybaveným odborníkom.
●Ak oblasť v okolí senzora do niečoho narazí alebo dostane silný náraz.
●Ak do niečoho narazí nárazník.
4senzorový typ
●Zadné rohové a stredné indikátory blikájú a ozýva sa pípanie, keď nebola
detekovaná žiadna prekážka.
●Ak sa nepretržito zobrazujú rohové a stredné indikátory bez pípania.
●Ak dôjde k chybe indikátora, skontrolujte najskôr senzor.
Ak sa objaví chyba, aj keď na senzore nie je žiadny ľad, sneh alebo blato,
je pravdepodobné, že senzor má poruchu.
8senzorový typ
●Zobrazenie činnosti parkovacieho asistenta bliká a ozýva sa pípanie, keď
nebola detekovaná žiadna prekážka.
●Keď sa zobrazenie ukazuje nepretržito bez pípania.
●Keď sa objaví chyba zobrazenia, skontrolujte najskôr senzor.
Ak sa objaví chyba, aj keď na senzore nie je žiadny ľad, sneh alebo blato,
je pravdepodobné, že senzor má poruchu.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory, nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.

347
4
4-5. Používanie podporných jazdných systémov
Jazda
RAV4_OM_OM42A45SK_(EE)

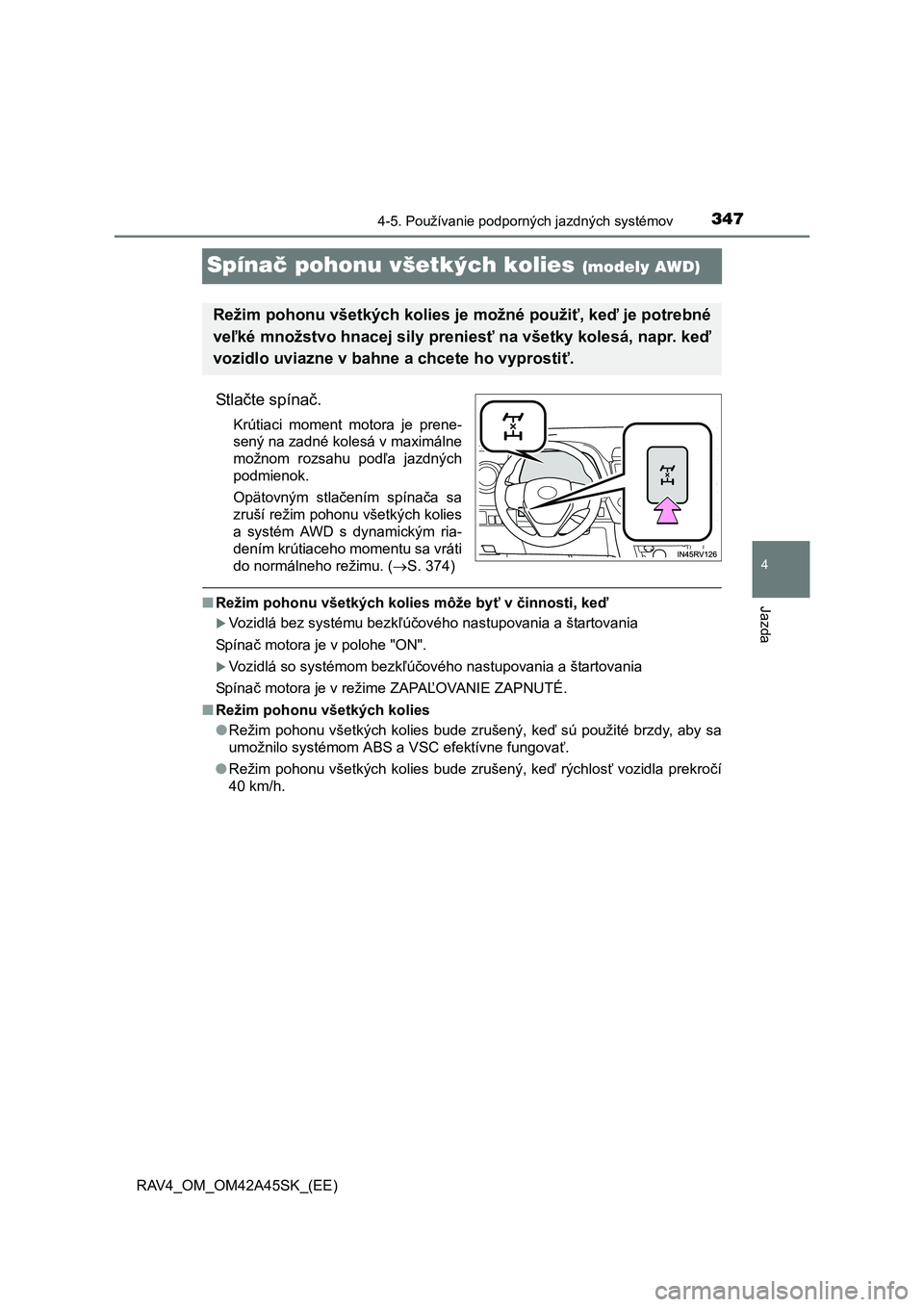

Spínač pohonu všetkých kolies (modely AWD)
St l ačte spínač.
Krútiaci moment motora je prene-
sený na zadné kolesá v maximálne
možnom rozsahu podľa jazdných
podmienok.
Opätovným stlačením spínača sa
zruší režim pohonu všetkých kolies
a systém AWD s dynamickým ria-
dením krútiaceho momentu sa vráti
do normálneho režimu. (S. 374)
■Režim pohonu všetkých kolies môže byť v činnosti, keď
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Spínač motora je v polohe "ON".
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Spínač motora je v režime ZAPAĽOVANIE ZAPNUTÉ.
■Režim pohonu všetkých kolies
●Režim pohonu všetkých kolies bude zrušený, keď sú použité brzdy, aby sa
umožnilo systémom ABS a VSC efektívne fungovať.
●Režim pohonu všetkých kolies bude zrušený, keď rýchlosť vozidla prekročí
40 km/h.
Režim pohonu všetkých kolies je možné použiť, keď je potrebné
veľké množstvo hnacej sily preniesť na všetky kolesá, napr. keď
vozidlo uviazne v bahne a chcete ho vyprostiť.

3484-5. Používanie podporných jazdných systémov
RAV4_OM_OM42A45SK_(EE)

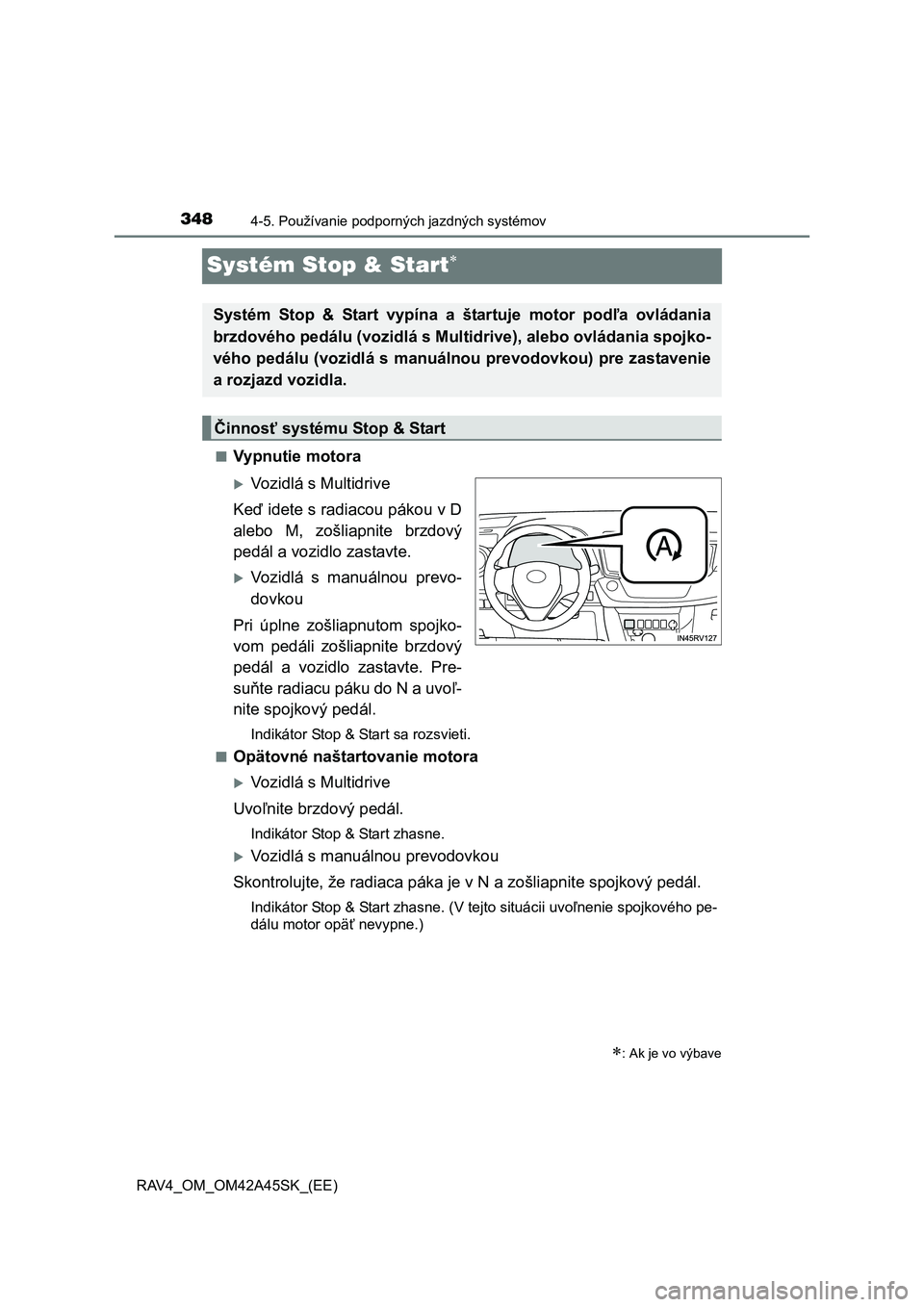

Systém Stop & Start
■Vypnutie motora
Vozidlá s Multidrive
Keď idete s radiacou pákou v D
alebo M, zošliapnite brzdový
pedál a vozidlo zastavte.
Vozidlá s manuálnou prevo-
dovkou
Pri úplne zošliapnutom spojko-
vom pedáli zošliapnite brzdový
pedál a vozidlo zastavte. Pre-
suňte radiacu páku do N a uvoľ-
nite spojkový pedál.
Indikátor Stop & Start sa rozsvieti.
■
Opätovné naštartovanie motora
Vozidlá s Multidrive
Uvoľnite brzdový pedál.
Indikátor Stop & Start zhasne.
Vozidlá s manuálnou prevodovkou
Skontrolujte, že radiaca páka je v N a zošliapnite spojkový pedál.
Indikátor Stop & Start zhasne. (V tejto situácii uvoľnenie spojkového pe-
dálu motor opäť nevypne.)
: Ak je vo výbave
Systém Stop & Start vypína a štartuje motor podľa ovládania
brzdového pedálu (vozidlá s Multidrive), alebo ovládania spojko-
vého pedálu (vozidlá s manuálnou prevodovkou) pre zastavenie
a rozjazd vozidla.
Činnosť systému Stop & Start

3494-5. Používanie podporných jazdných systémov
4
Jazda
RAV4_OM_OM42A45SK_(EE)

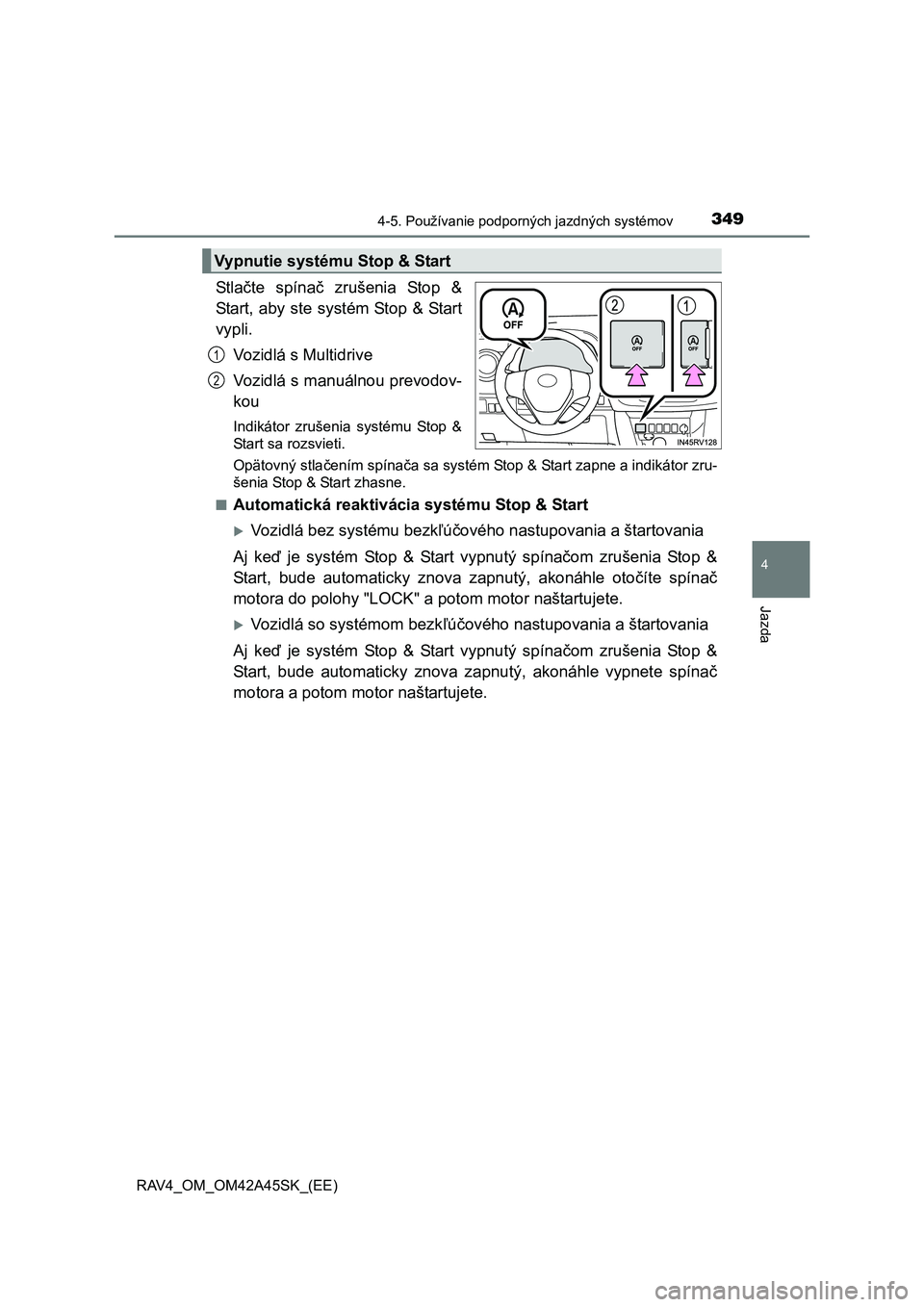

St l ačte spínač zrušenia Stop &
Start, aby ste systém Stop & Start
vypli.
Vozidlá s Multidrive
Vozidlá s manuálnou prevodov-
kou
Indikátor zrušenia systému Stop &
Start sa rozsvieti.
Opätovný stlačením spínača sa systém Stop & Start zapne a indikátor zru-
šenia Stop & Start zhasne.
■
Automatická reaktivácia systému Stop & Start
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Aj keď je systém Stop & Start vypnutý spínačom zrušenia Stop &
Start, bude automaticky znova zapnutý, akonáhle otočíte spínač
motora do polohy "LOCK" a potom motor naštartujete.
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Aj keď je systém Stop & Start vypnutý spínačom zrušenia Stop &
Start, bude automaticky znova zapnutý, akonáhle vypnete spínač
motora a potom motor naštartujete.
Vypnutie systému Stop & Start
1
2

3504-5. Používanie podporných jazdných systémov
RAV4_OM_OM42A45SK_(EE)■

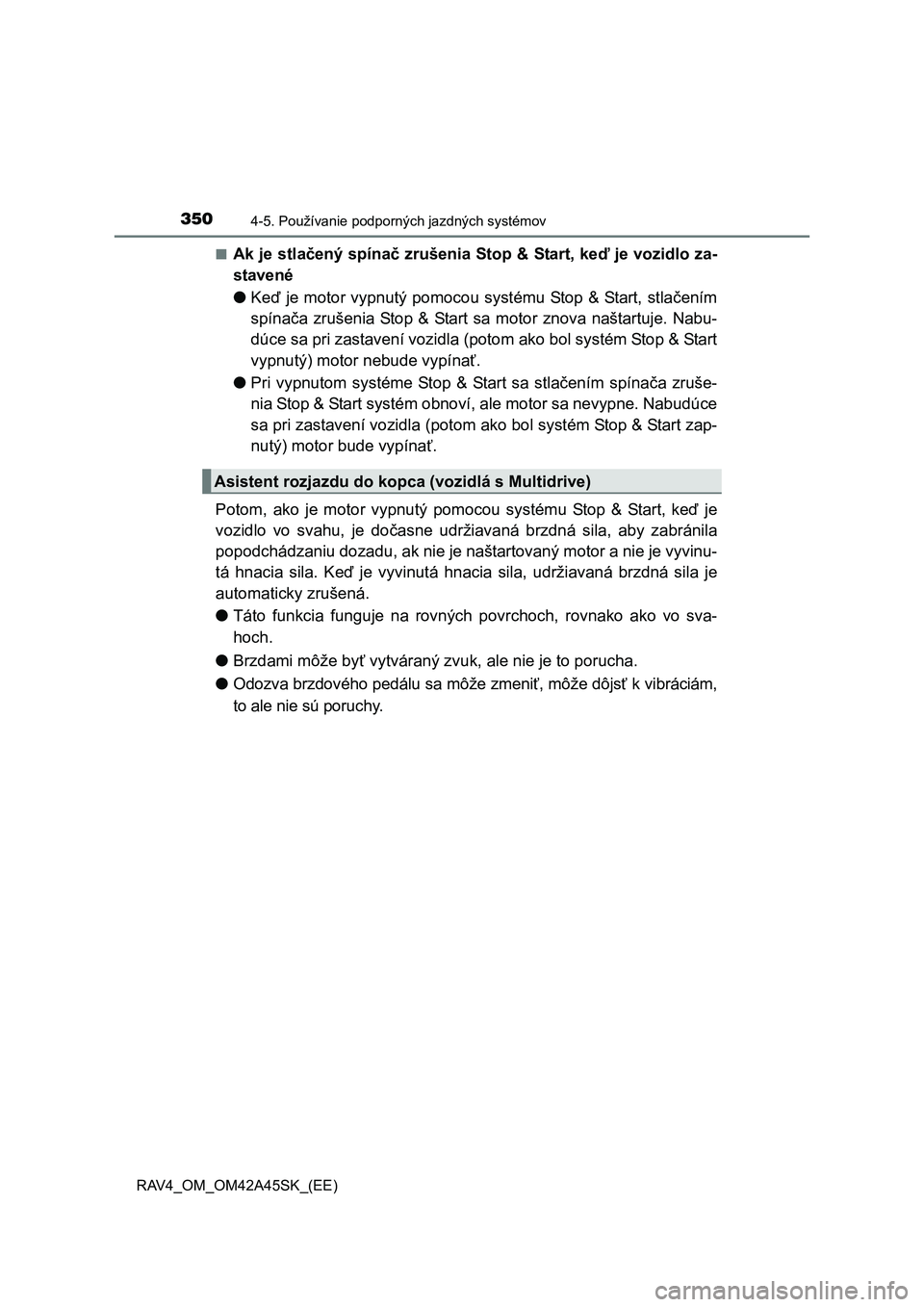

Ak je stlačený spínač zrušenia Stop & Start, keď je vozidlo za-
stavené
●Keď je motor vypnutý pomocou systému Stop & Start, stlačením
spínača zrušenia Stop & Start sa motor znova naštartuje. Nabu-
dúce sa pri zastavení vozidla (potom ako bol systém Stop & Start
vypnutý) motor nebude vypínať.
●Pri vypnutom systéme Stop & Start sa stlačením spínača zruše-
nia Stop & Start systém obnoví, ale motor sa nevypne. Nabudúce
sa pri zastavení vozidla (potom ako bol systém Stop & Start zap-
nutý) motor bude vypínať.
Potom, ako je motor vypnutý pomocou systému Stop & Start, keď je
vozidlo vo svahu, je dočasne udržiavaná brzdná sila, aby zabránila
popodchádzaniu dozadu, ak nie je naštartovaný motor a nie je vyvinu-
tá hnacia sila. Keď je vyvinutá hnacia sila, udržiavaná brzdná sila je
automaticky zrušená.
●Táto funkcia funguje na rovných povrchoch, rovnako ako vo sva-
hoch.
●Brzdami môže byť vytváraný zvuk, ale nie je to porucha.
●Odozva brzdového pedálu sa môže zmeniť, môže dôjsť k vibráciám,
to ale nie sú poruchy.
Asistent rozjazdu do kopca (vozidlá s Multidrive)
