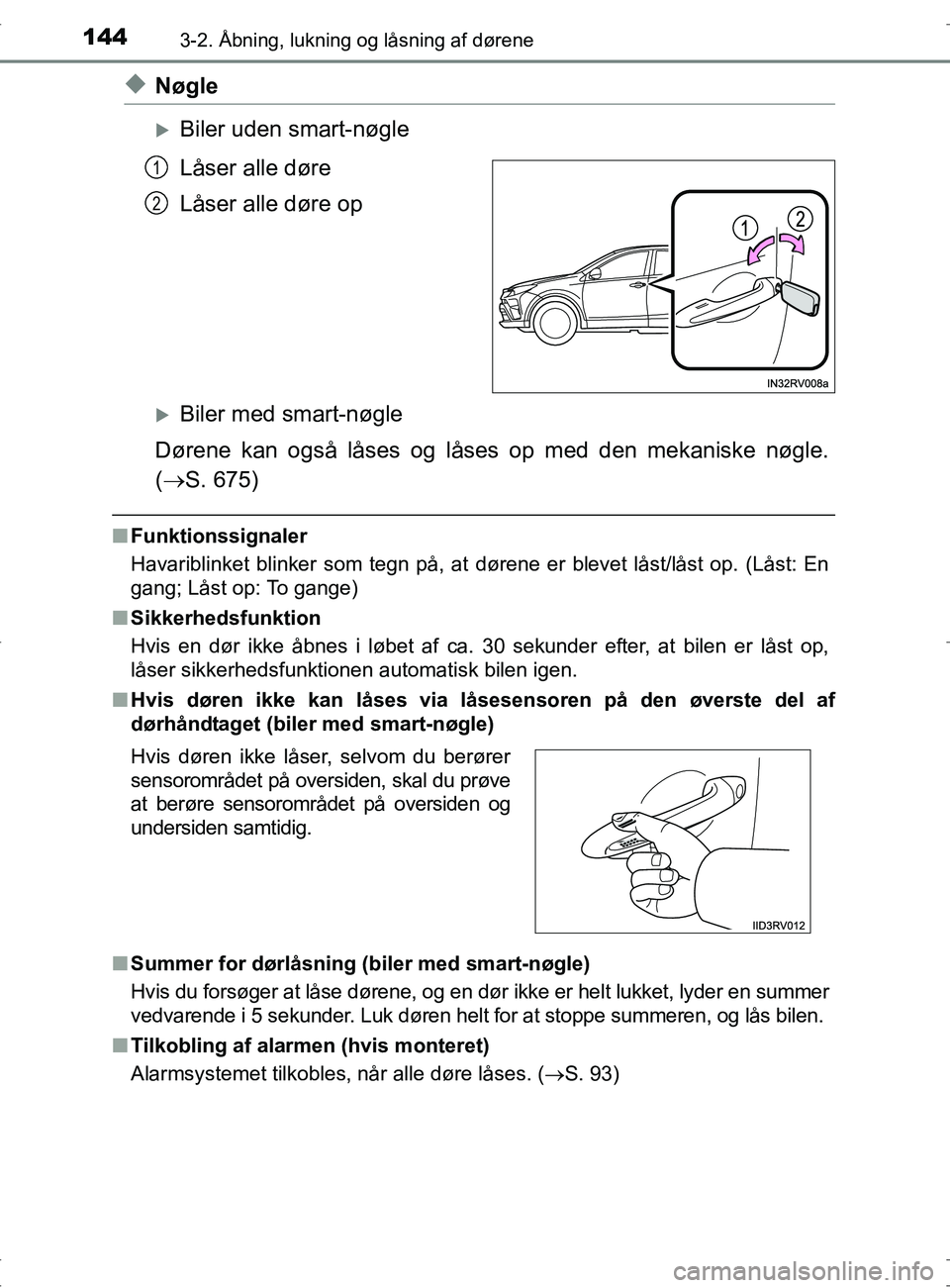

1443-2. Åbning, lukning og låsning af dørene
OM42753DK
uNøgle
Biler uden smart-nøgle
Låser alle døre
Låser alle døre op
Biler med smart-nøgle
Dørene kan også låses og låses op med den mekaniske nøgle.
(  S. 675)
nFunktionssignaler
Havariblinket blinker som tegn på, at dørene er blevet låst/låst op. (Låst: En
gang; Låst op: To gange)
n Sikkerhedsfunktion
Hvis en dør ikke åbnes i løbet af ca. 30 sekunder efter, at bilen er låst op,
låser sikkerhedsfunktionen automatisk bilen igen.
n Hvis døren ikke kan låses via låsesensoren på den øverste del af
dørhåndtaget (biler med smart-nøgle)
n Summer for dørlåsning (biler med smart-nøgle)
Hvis du forsøger at låse dørene, og en dør ikke er helt lukket, lyder en summer
vedvarende i 5 sekunder. Luk døren helt for at stoppe summeren, og lås bilen.
n Tilkobling af alar men (hvis monteret)
Alarmsystemet tilkobles, når alle døre låses. ( S. 93)
1
2
Hvis døren ikke låser, selvom du berører
sensorområdet på oversiden, skal du prøve
at berøre sensorområdet på oversiden og
undersiden samtidig.
OM42753DK.book Page 144 Wednesday, September 7, 2016 2:13 PM

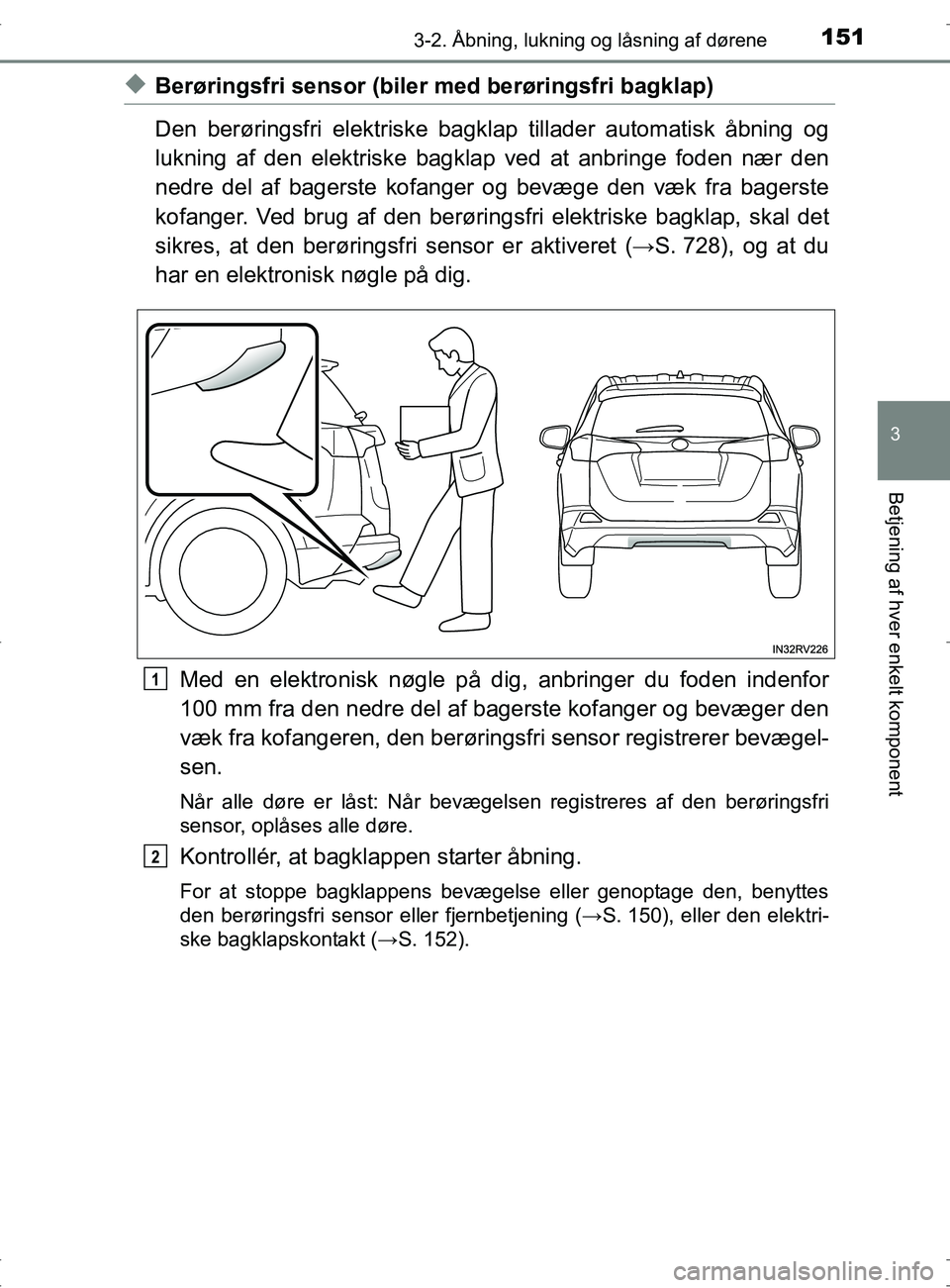

1513-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DK
uBerøringsfri sensor (biler med berøringsfri bagklap)
Den berøringsfri elektriske bagklap tillader automatisk åbning og
lukning af den elektriske bagklap ved at anbringe foden nær den
nedre del af bagerste kofanger og bevæge den væk fra bagerste
kofanger. Ved brug af den berøringsfri elektriske bagklap, skal det
sikres, at den berøringsfri sensor er aktiveret (→S. 728), og at du
har en elektronisk nøgle på dig.
Med en elektronisk nøgle på dig, anbringer du foden indenfor
100 mm fra den nedre del af bagerste kofanger og bevæger den
væk fra kofangeren, den berøringsfri sensor registrerer bevægel-
sen.
Når alle døre er låst: Når bevægelsen registreres af den berøringsfri
sensor, oplåses alle døre.
Kontrollér, at bagklappen starter åbning.
For at stoppe bagklappens bevægelse eller genoptage den, benyttes
den berøringsfri sensor eller fjernbetjening ( →S. 150), eller den elektri-
ske bagklapskontakt ( →S. 152).
1
2
OM42753DK.book Page 151 Wednesday, September 7, 2016 2:13 PM

1533-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DK
El-bagklapsystemet kan deaktiveres via multi-informationsdisplayet.
Tryk på instrumentknappen eller , og vælg på multi-
informationsdisplayet.
Tryk på eller på målerens kontakter, og vælg , og
tryk derefter på .
Vælg "System settings", og tryk derefter på .
Tryk på . ("All Off" vises på multi-informationsdisplayet).
Hver gang, der trykkes på , aktiveres/deaktiveres systemet.
Det berøringsfri el-bagklapsystem kan deaktiveres via multi-informati-
onsdisplayet.
Tryk eller på instrumentknappen, og vælg på multi-
informationsdisplayet.
Tryk eller på instrumentknappen, og vælg , og tryk .
Vælg "Berøringsfri sensor" og tryk .
"Tryk for at ændre el-bagklaps fodaktiveringsfunktion" vises på
displayet.
Hver gang der trykkes på , aktiveres/deaktiveres systemet.
Annullering af el-bagklapsystemet (biler med el-bagklap)
Annullering af det berøringsfri el-bagklapsystem (biler med berø-
ringsfri el-bagklap)
1
2
3
4
1
2
3
4
OM42753DK.book Page 153 Wednesday, September 7, 2016 2:13 PM

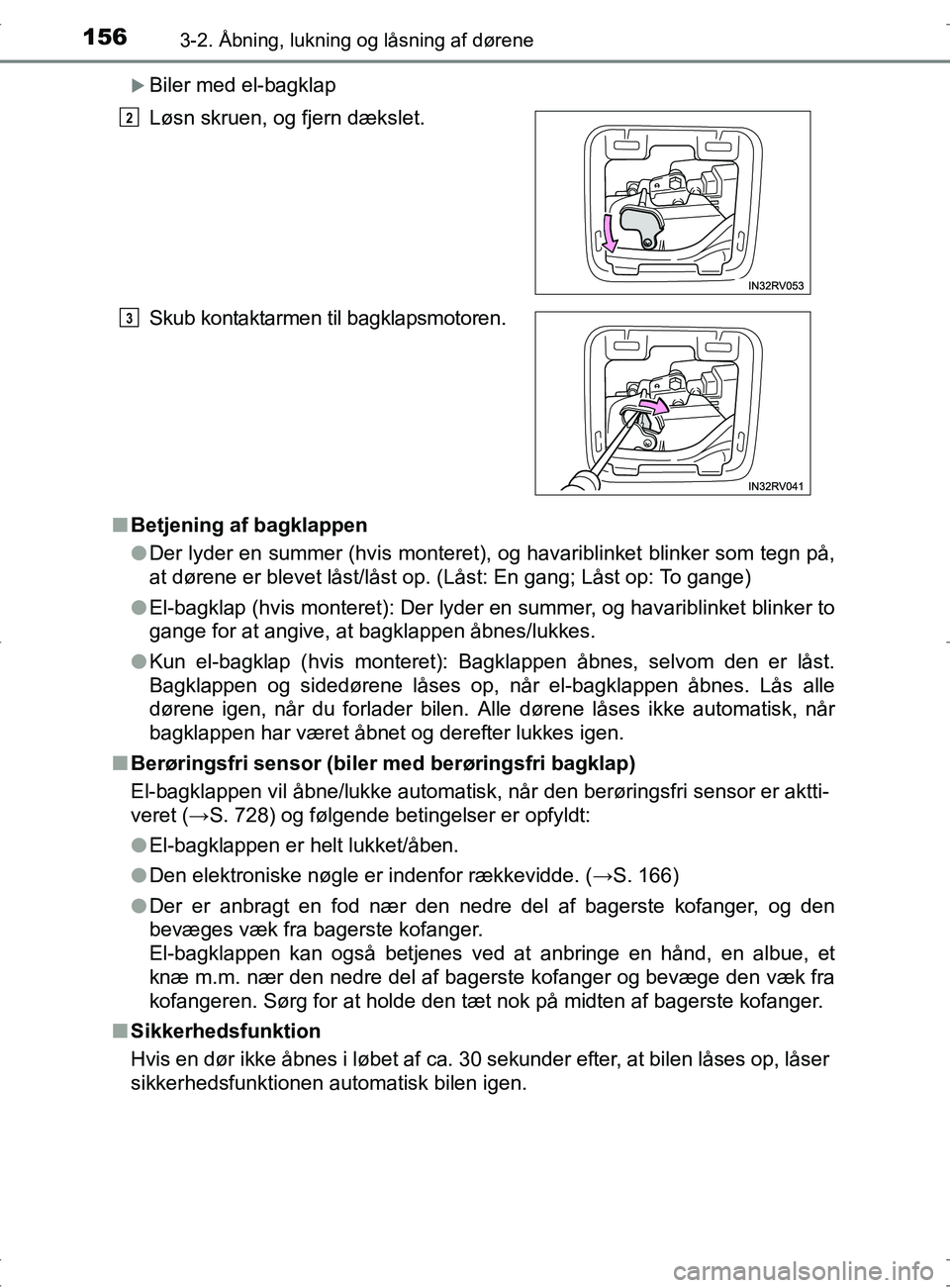

1563-2. Åbning, lukning og låsning af dørene
OM42753DK
Biler med el-bagklap
n Betjening af bagklappen
lDer lyder en summer (hvis monteret), og havariblinket blinker som tegn på,
at dørene er blevet låst/låst op. (Låst: En gang; Låst op: To gange)
l El-bagklap (hvis monteret): Der lyder en summer, og havariblinket blinker to
gange for at angive, at bagklappen åbnes/lukkes.
l Kun el-bagklap (hvis monteret): Bagklappen åbnes, selvom den er lå\
st.
Bagklappen og sidedørene låses op, når el-bagklappen åbnes. Lås alle
dørene igen, når du forlader bilen. Alle dørene låses ikke automatisk, når
bagklappen har været åbnet og derefter lukkes igen.
n Berøringsfri sensor (biler med berøringsfri bagklap)
El-bagklappen vil åbne/lukke automatisk, når den berøringsfri sensor er aktti-
veret ( →S. 728) og følgende betingelser er opfyldt:
l El-bagklappen er helt lukket/åben.
l Den elektroniske nøgle er indenfor rækkevidde. ( →S. 166)
l Der er anbragt en fod nær den nedre del af bagerste kofanger, og den
bevæges væk fra bagerste kofanger.
El-bagklappen kan også betjenes ved at anbringe en hånd, en albue, et
knæ m.m. nær den nedre del af bagerste kofanger og bevæge den væk fra
kofangeren. Sørg for at holde den tæt nok på midten af bagerste kofanger.
n Sikkerhedsfunktion
Hvis en dør ikke åbnes i løbet af ca. 30 sekunder efter, at bilen låses op, låser
sikkerhedsfunktionen automatisk bilen igen.Løsn skruen, og fjern dækslet.
Skub kontaktarmen til bagklapsmotoren.
2
3
OM42753DK.book Page 156 Wednesday, September 7, 2016 2:13 PM

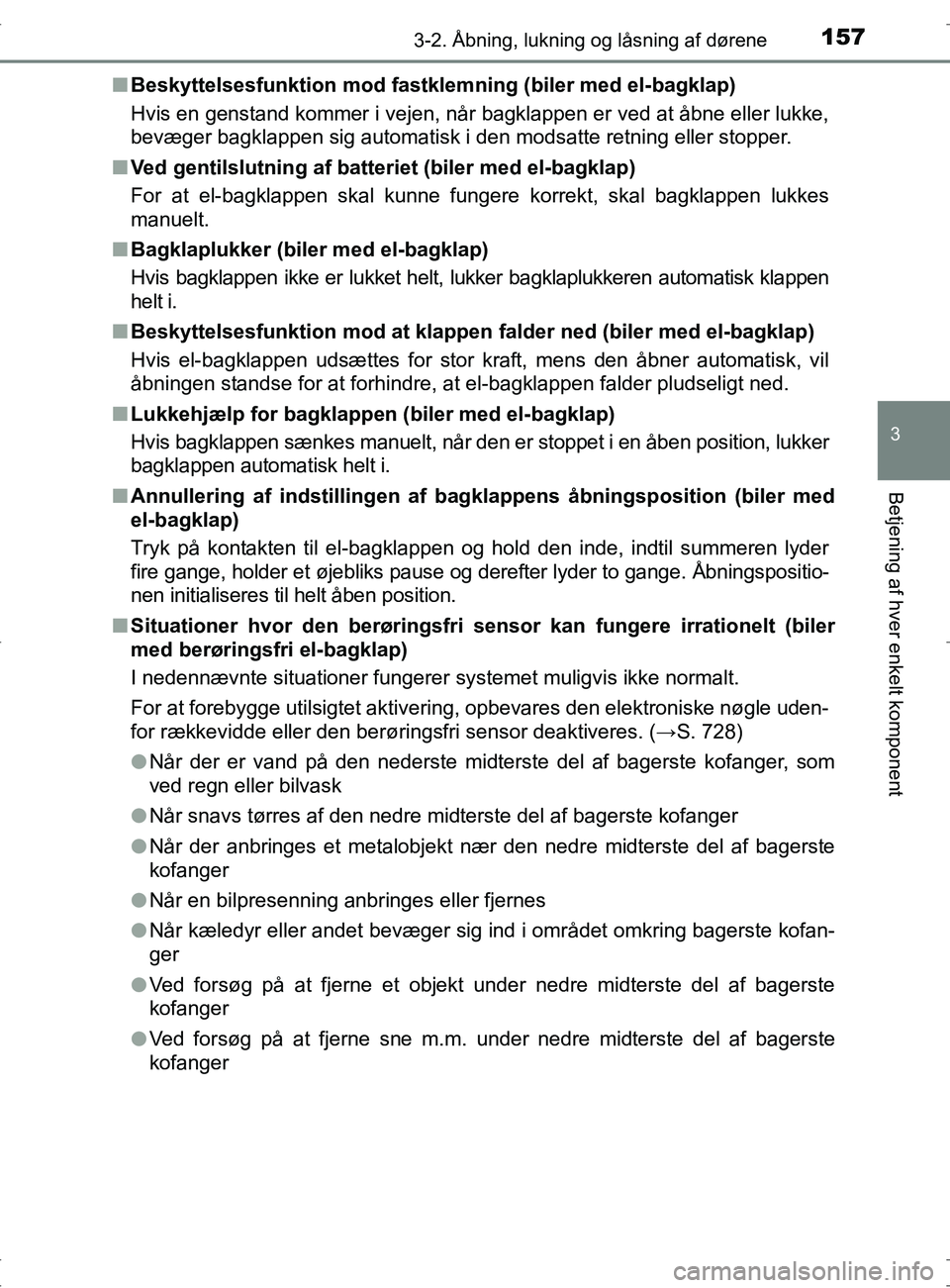

1573-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DKn
Beskyttelsesfunktion mod fastklem ning (biler med el-bagklap)
Hvis en genstand kommer i vejen, når bagklappen er ved at åbne eller lukke,
bevæger bagklappen sig automatisk i den modsatte retning eller stoppe\
r.
n Ved gentilslutning af batteriet (biler med el-bagklap)
For at el-bagklappen skal kunne fungere korrekt, skal bagklappen lukkes
manuelt.
n Bagklaplukker (biler med el-bagklap)
Hvis bagklappen ikke er lukket helt, lukker bagklaplukkeren automatisk klappen
helt i.
n Beskyttelsesfunktion mod at klappen fa lder ned (biler med el-bagklap)
Hvis el-bagklappen udsættes for stor kr aft, mens den åbner automatisk, vil
åbningen standse for at forhindre, at el-bagklappen falder pludseligt ned.
n Lukkehjælp for bagklappen (biler med el-bagklap)
Hvis bagklappen sænkes manuelt, når den er stoppet i en åben position, lukker
bagklappen automatisk helt i.
n Annullering af indstillingen af bagklappens åbningsposition (biler med
el-bagklap)
Tryk på kontakten til el-bagklappen og hold den inde, indtil summeren lyder
fire gange, holder et øjebliks pause og derefter lyder to gange. Åbningspositio-
nen initialiseres til helt åben position.
n Situationer hvor den berøringsfri sensor kan fungere irrationelt (biler
med berøringsfri el-bagklap)
I nedennævnte situationer fungerer systemet muligvis ikke normalt.
For at forebygge utilsigtet aktivering, opbevares den elektroniske nøgle uden-
for rækkevidde eller den berøringsfri sensor deaktiveres. ( →S. 728)
l Når der er vand på den nederste midterste del af bagerste kofanger, som
ved regn eller bilvask
l Når snavs tørres af den nedre midterste del af bagerste kofanger
l Når der anbringes et metalobjekt næ r den nedre midterste del af bagerste
kofanger
l Når en bilpresenning anbringes eller fjernes
l Når kæledyr eller andet bevæger sig ind i området omkring bagerste kofan-
ger
l Ved forsøg på at fjerne et objekt under nedre midterste del af bagerste
kofanger
l Ved forsøg på at fjerne sne m.m. under nedre midterste del af bagerste
kofanger
OM42753DK.book Page 157 Wednesday, September 7, 2016 2:13 PM

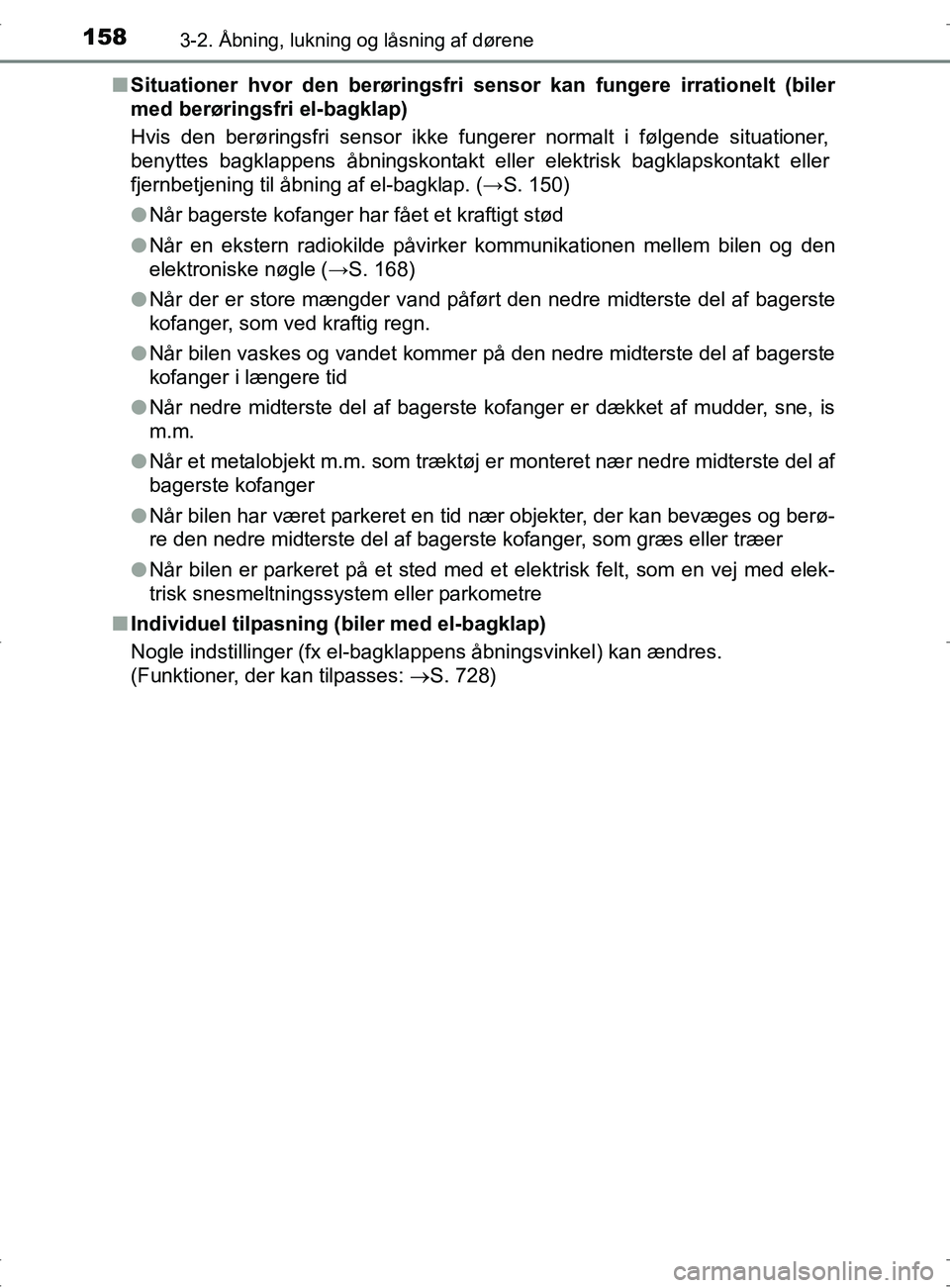

1583-2. Åbning, lukning og låsning af dørene
OM42753DKn
Situationer hvor den berøringsfri sensor kan fungere irrationelt (biler
med berøringsfri el-bagklap)
Hvis den berøringsfri sensor ikke fungerer normalt i følgende situationer,
benyttes bagklappens åbningskontakt eller elektrisk bagklapskontakt eller
fjernbetjening til åbning af el-bagklap. ( →S. 150)
l Når bagerste kofanger har fået et kraftigt stød
l Når en ekstern radiokilde påvirker kommunikationen mellem bilen og den
elektroniske nøgle ( →S. 168)
l Når der er store mængder vand påført den nedre midterste del af bagerste
kofanger, som ved kraftig regn.
l Når bilen vaskes og vandet kommer på den nedre midterste del af bagerste
kofanger i længere tid
l Når nedre midterste del af bagerste kofanger er dækket af mudder, sne, is
m.m.
l Når et metalobjekt m.m. som træktøj er monteret nær nedre midterste del af
bagerste kofanger
l Når bilen har været parkeret en tid nær objekter, der kan bevæges og berø-
re den nedre midterste del af bagerste kofanger, som græs eller træer
l Når bilen er parkeret på et sted med et elektrisk felt, som en vej med elek-
trisk snesmeltningssystem eller parkometre
n Individuel tilpasning (biler med el-bagklap)
Nogle indstillinger (fx el-bagklappens åbningsvinkel) kan ændres.
(Funktioner, der kan tilpasses: S. 728)
OM42753DK.book Page 158 Wednesday, September 7, 2016 2:13 PM

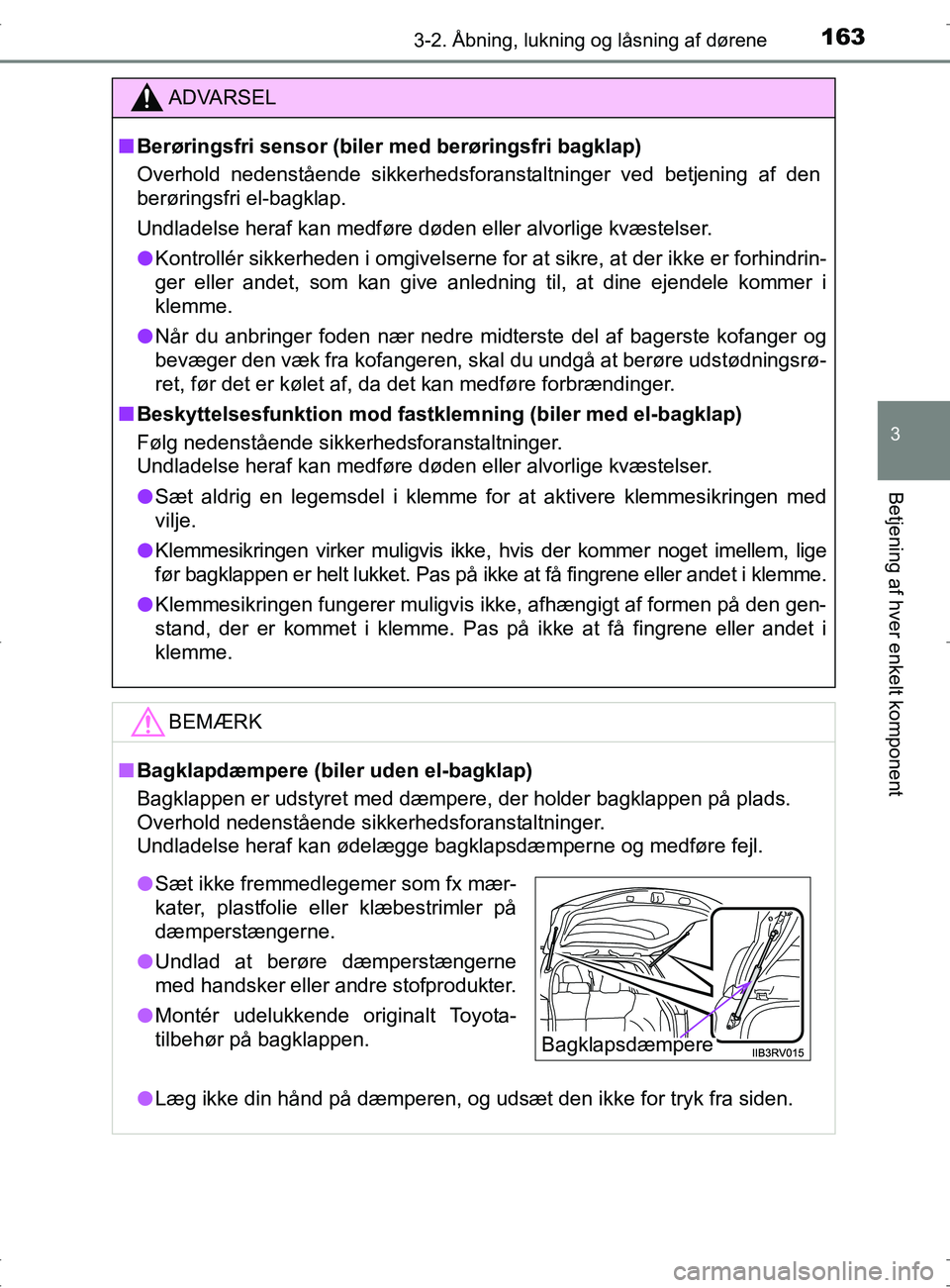

1633-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DK
ADVARSEL
nBerøringsfri sensor (biler med berøringsfri bagklap)
Overhold nedenstående sikkerhedsforanstaltninger ved betjening af den
berøringsfri el-bagklap.
Undladelse heraf kan medføre dø den eller alvorlige kvæstelser.
l Kontrollér sikkerheden i omgivelserne for at sikre, at der ikke er forhindrin-
ger eller andet, som kan give anledning til, at dine ejendele kommer i
klemme.
l Når du anbringer foden nær nedre midterste del af bagerste kofanger og
bevæger den væk fra kofangeren, skal du undgå at berøre udstødningsrø-
ret, før det er kølet af, da det kan medføre forbrændinger.
n Beskyttelsesfunktion mod fastklem ning (biler med el-bagklap)
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre dø den eller alvorlige kvæstelser.
l Sæt aldrig en legemsdel i klemme for at aktivere klemmesikringen med
vilje.
l Klemmesikringen virker muligvis ikke, hvis der kommer noget imellem, lige
før bagklappen er helt lukket. Pas på ikke at få fingrene eller andet i klemme.
l Klemmesikringen fungerer muligvis ikke, afhængigt af formen på den gen-
stand, der er kommet i klemme. Pas på ikke at få fingrene eller andet i
klemme.
BEMÆRK
nBagklapdæmpere (biler uden el-bagklap)
Bagklappen er udstyret med dæmpere, der holder bagklappen på plads.
Overhold nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan ødelægge bagklapsdæmperne og medføre fejl.
l Læg ikke din hånd på dæmperen, og udsæt den ikke for tryk fra siden.
lSæt ikke fremmedlegemer som fx mær-
kater, plastfolie eller klæbestrimler på
dæmperstængerne.
l Undlad at berøre dæmperstængerne
med handsker eller andre stofprodukter.
l Montér udelukkende originalt Toyota-
tilbehør på bagklappen.
Bagklapsdæmpere
OM42753DK.book Page 163 Wednesday, September 7, 2016 2:13 PM

1643-2. Åbning, lukning og låsning af dørene
OM42753DK

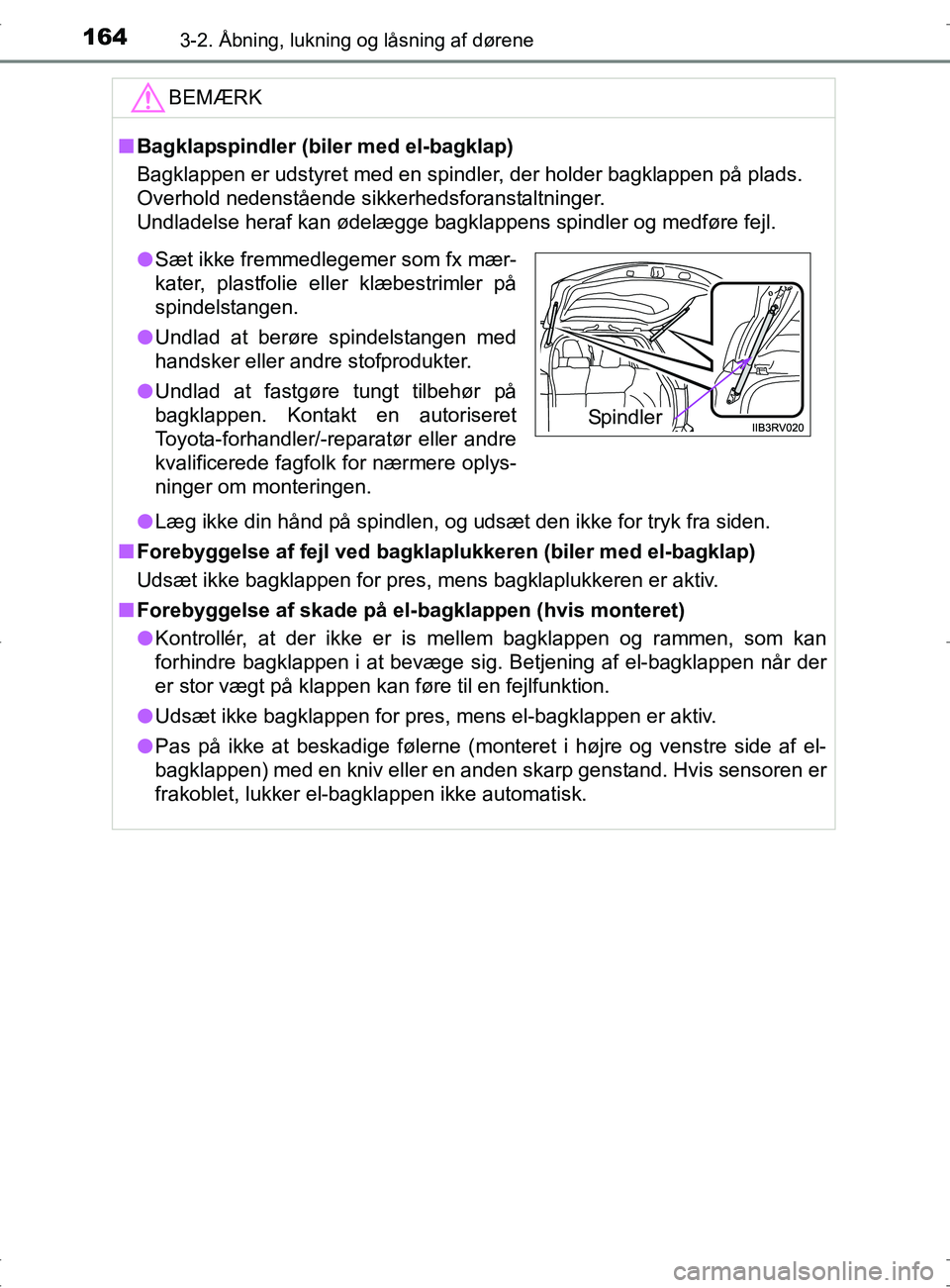

BEMÆRK
nBagklapspindler (biler med el-bagklap)
Bagklappen er udstyret med en spindler, der holder bagklappen på plads.
Overhold nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan ødelægge bagklappens spindler og medføre f\
ejl.
l Læg ikke din hånd på spindlen, og udsæt den ikke for tryk fra siden.
n Forebyggelse af fejl ved bagklaplukkeren (biler med el-bagklap)
Udsæt ikke bagklappen for pres, mens bagklaplukkeren er aktiv.
n Forebyggelse af skade på el-bagklappen (hvis monteret)
l Kontrollér, at der ikke er is mellem bagklappen og rammen, som kan
forhindre bagklappen i at bevæge sig. Betjening af el-bagklappen når der
er stor vægt på klappen kan føre til en fejlfunktion.
l Udsæt ikke bagklappen for pres, mens el-bagklappen er aktiv.
l Pas på ikke at beskadige følerne (monteret i højre og venstre side af el-
bagklappen) med en kniv eller en anden skarp genstand. Hvis sensoren er
frakoblet, lukker el-bagklappen ikke automatisk.
lSæt ikke fremmedlegemer som fx mær-
kater, plastfolie eller klæbestrimler på
spindelstangen.
l Undlad at berøre spindelstangen med
handsker eller andre stofprodukter.
l Undlad at fastgøre tungt tilbehør på
bagklappen. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk for nærmere oplys-
ninger om monteringen.
Spindler
OM42753DK.book Page 164 Wednesday, September 7, 2016 2:13 PM

1653-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DK

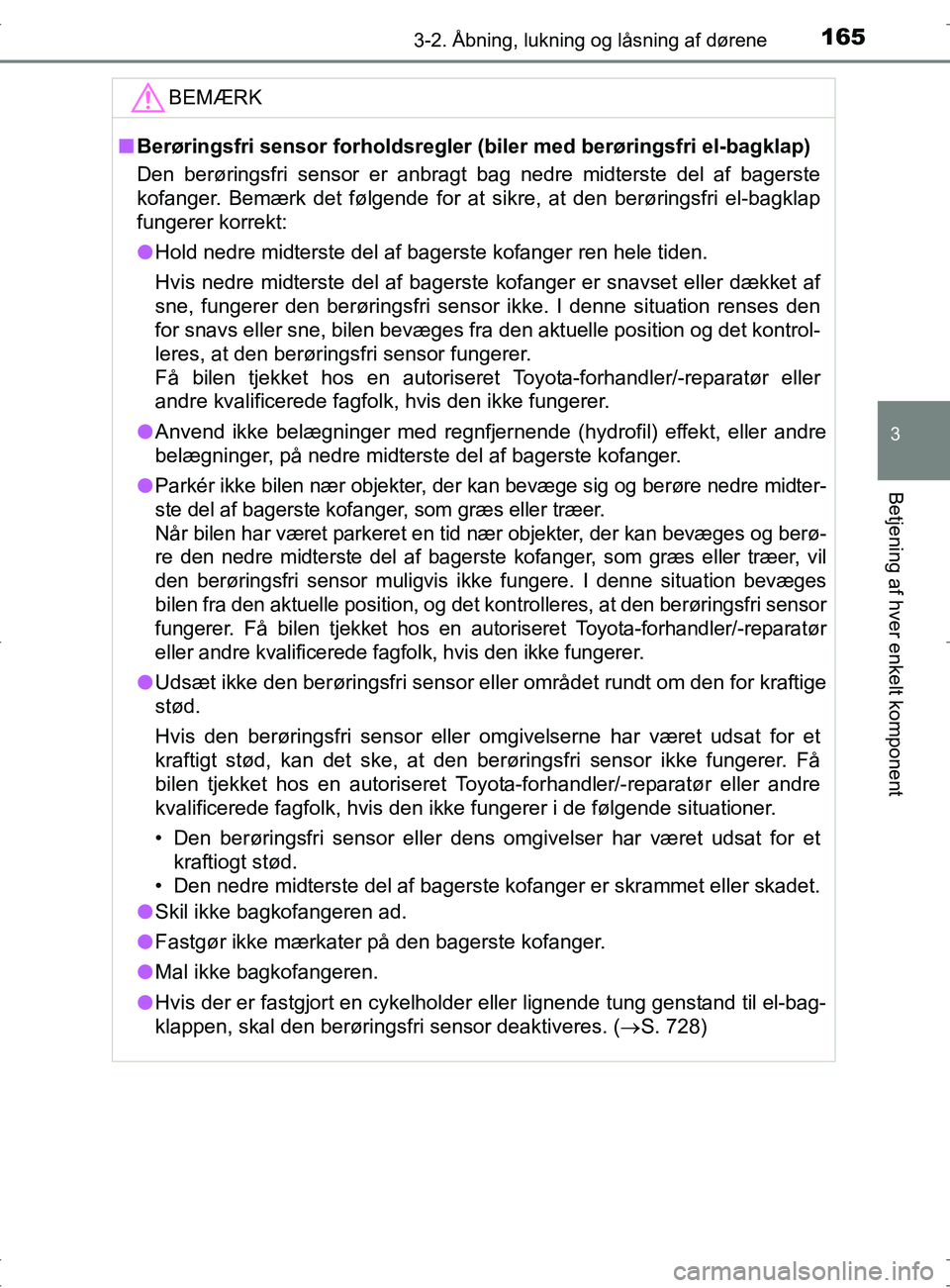

BEMÆRK
nBerøringsfri sensor forholdsregler (b iler med berøringsfri el-bagklap)
Den berøringsfri sensor er anbragt bag nedre midterste del af bagerste
kofanger. Bemærk det følgende for at sikre, at den berøringsfri el-bagklap
fungerer korrekt:
l Hold nedre midterste del af bagerste kofanger ren hele tiden.
Hvis nedre midterste del af bagerste kofanger er snavset eller dækket af
sne, fungerer den berøringsfri sensor ikke. I denne situation renses den
for snavs eller sne, bilen bevæges fra den aktuelle position og det kontrol-
leres, at den berøringsfri sensor fungerer.
Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hvis den ikke fungerer.
l Anvend ikke belægninger med regnfjernende (hydrofil) effekt, eller andre
belægninger, på nedre midterste del af bagerste kofanger.
l
Parkér ikke bilen nær objekter, der kan bevæge sig og berøre nedre midter-
ste del af bagerste kofanger, som græs eller træer.
Når bilen har været parkeret en tid nær objekter, der kan bevæges og berø-
re den nedre midterste del af bagerste kofanger, som græs eller træer, vil
den berøringsfri sensor muligvis ikke fungere. I denne situation bevæges
bilen fra den aktuelle position, og det kontrolleres, at den berøringsfri sensor
fungerer. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfol k, hvis den ikke fungerer.
lUdsæt ikke den berøringsfri sensor eller området rundt om den for kraftige
stød.
Hvis den berøringsfri sensor eller omgivelserne har været udsat for et
kraftigt stød, kan det ske, at den berøringsfri sensor ikke fungerer. Få
bilen tjekket hos en autoriseret To yota-forhandler/-reparatør eller andre
kvalificerede fagfolk, hvis den ikke fungerer i de følgende situationer.
• Den berøringsfri sensor eller dens omgivelser har været udsat for et kraftiogt stød.
• Den nedre midterste del af bagerste kofanger er skrammet eller skadet.
l Skil ikke bagkofangeren ad.
l Fastgør ikke mærkater på den bagerste kofanger.
l Mal ikke bagkofangeren.
l Hvis der er fastgjort en cykelholder eller lignende tung genstand til el-bag-
klappen, skal den berøringsfri sensor deaktiveres. ( S. 728)
OM42753DK.book Page 165 Wednesday, September 7, 2016 2:13 PM

1693-2. Åbning, lukning og låsning af dørene
3
Betjening af hver enkelt komponent
OM42753DKn

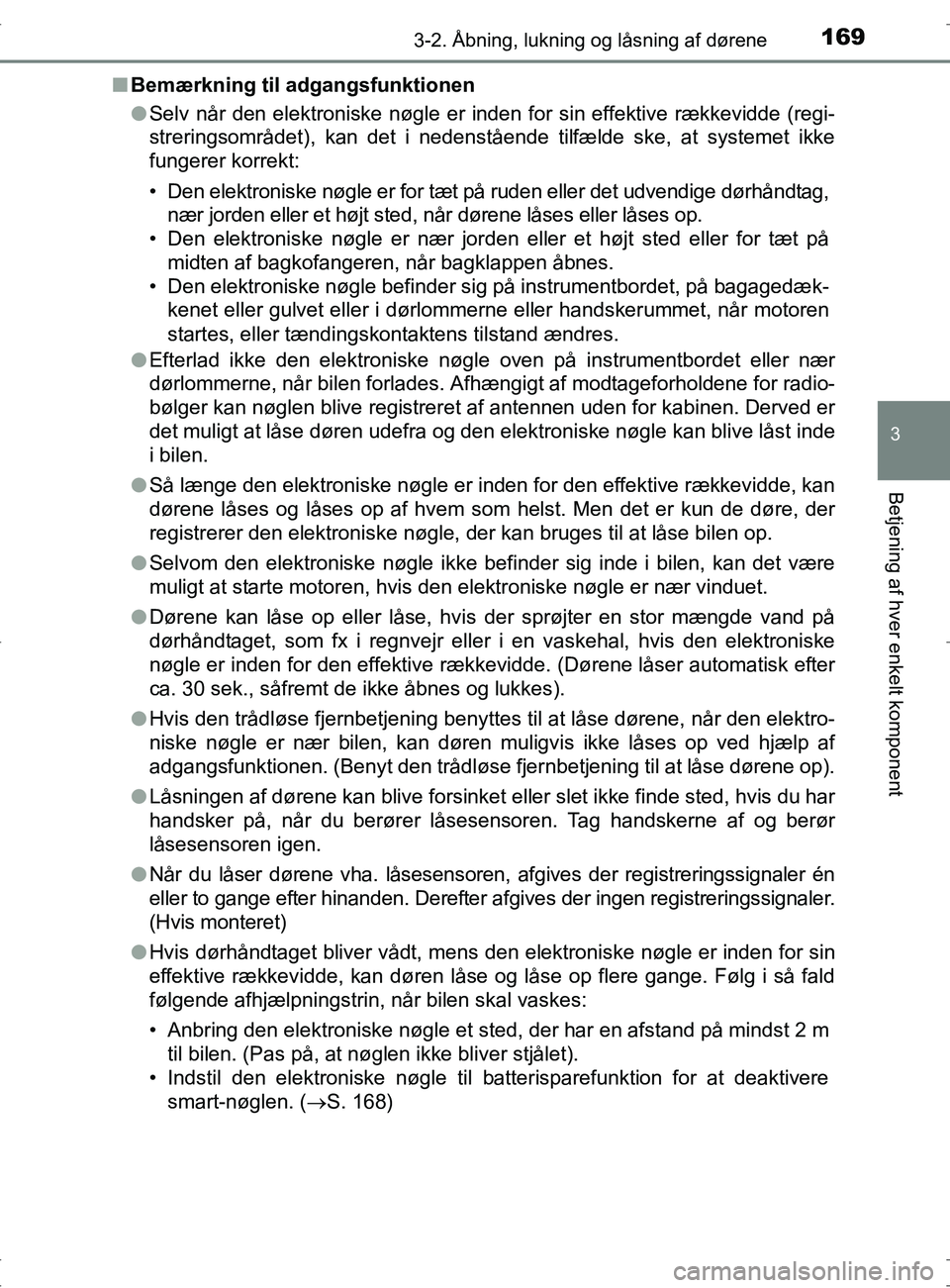

Bemærkning til adgangsfunktionen
lSelv når den elektroniske nøgle er inden for sin effektive rækkevidde (regi-
streringsområdet), kan det i nedenstående tilfælde ske, at systemet ikke
fungerer korrekt:
• Den elektroniske nøgle er for tæt på ruden eller det udvendige dørhåndtag,
nær jorden eller et højt sted, når dørene låses eller låses op.
• Den elektroniske nøgle er nær jorden eller et højt sted eller for tæt på
midten af bagkofangeren, når bagklappen åbnes.
• Den elektroniske nøgle befinder sig på instrumentbordet, på baga\
gedæk- kenet eller gulvet eller i dørlommerne eller handskerummet, når motoren
startes, eller tændingskontaktens tilstand ændres.
l Efterlad ikke den elektroniske nøgle oven på instrumentbordet eller nær
dørlommerne, når bilen forlades. Af hængigt af modtageforholdene for radio-
bølger kan nøglen blive registreret af antennen uden for kabinen. Derved er
det muligt at låse døren udefra og den elektroniske nøgle kan blive låst inde
i bilen.
l Så længe den elektroniske nøgle er inden for den effektive rækkevidde, kan
dørene låses og låses op af hvem som helst. Men det er kun de døre, der
registrerer den elektroniske nøgle, der kan bruges til at låse bilen op.
l Selvom den elektroniske nøgle ikke befinder sig inde i bilen, kan det være
muligt at starte motoren, hvis den elektroniske nøgle er nær vinduet.
l Dørene kan låse op eller låse, hvis der sprøjter en stor mængde vand på
dørhåndtaget, som fx i regnvejr elle r i en vaskehal, hvis den elektroniske
nøgle er inden for den effektive rækkevidde. (Dørene låser automatisk efter
ca. 30 sek., såfremt de ikke åbnes og lukkes).
l Hvis den trådløse fjernbetjening benyttes til at låse dørene, når den elektro-
niske nøgle er nær bilen, kan døren muligvis ikke låses op ved hjælp af
adgangsfunktionen. (Benyt den trådløse fjernbetjening til at låse dørene op).
l Låsningen af dørene kan blive forsinket eller slet ikke finde sted, hvis du har
handsker på, når du berører låsesensoren. Tag handskerne af og berør
låsesensoren igen.
l Når du låser dørene vha. låsesensoren, afgives der registreringssignaler én
eller to gange efter hinanden. Derefter afgives der ingen registreringssignaler.
(Hvis monteret)
l Hvis dørhåndtaget bliver vådt, mens den elektroniske nøgle er inden for sin
effektive rækkevidde, kan døren låse og låse op flere gange. Følg i så fald
følgende afhjælpningstrin, når bilen skal vaskes:
• Anbring den elektroniske nøgle et sted, der har en afstand på mindst 2 m
til bilen. (Pas på, at nøglen ikke bliver stjålet).
• Indstil den elektroniske nøgle til batterisparefunktion for at deaktivere
smart-nøglen. ( S. 168)
OM42753DK.book Page 169 Wednesday, September 7, 2016 2:13 PM
