sensor TOYOTA RAV4 2017 Brugsanvisning (in Danish)

3434-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK

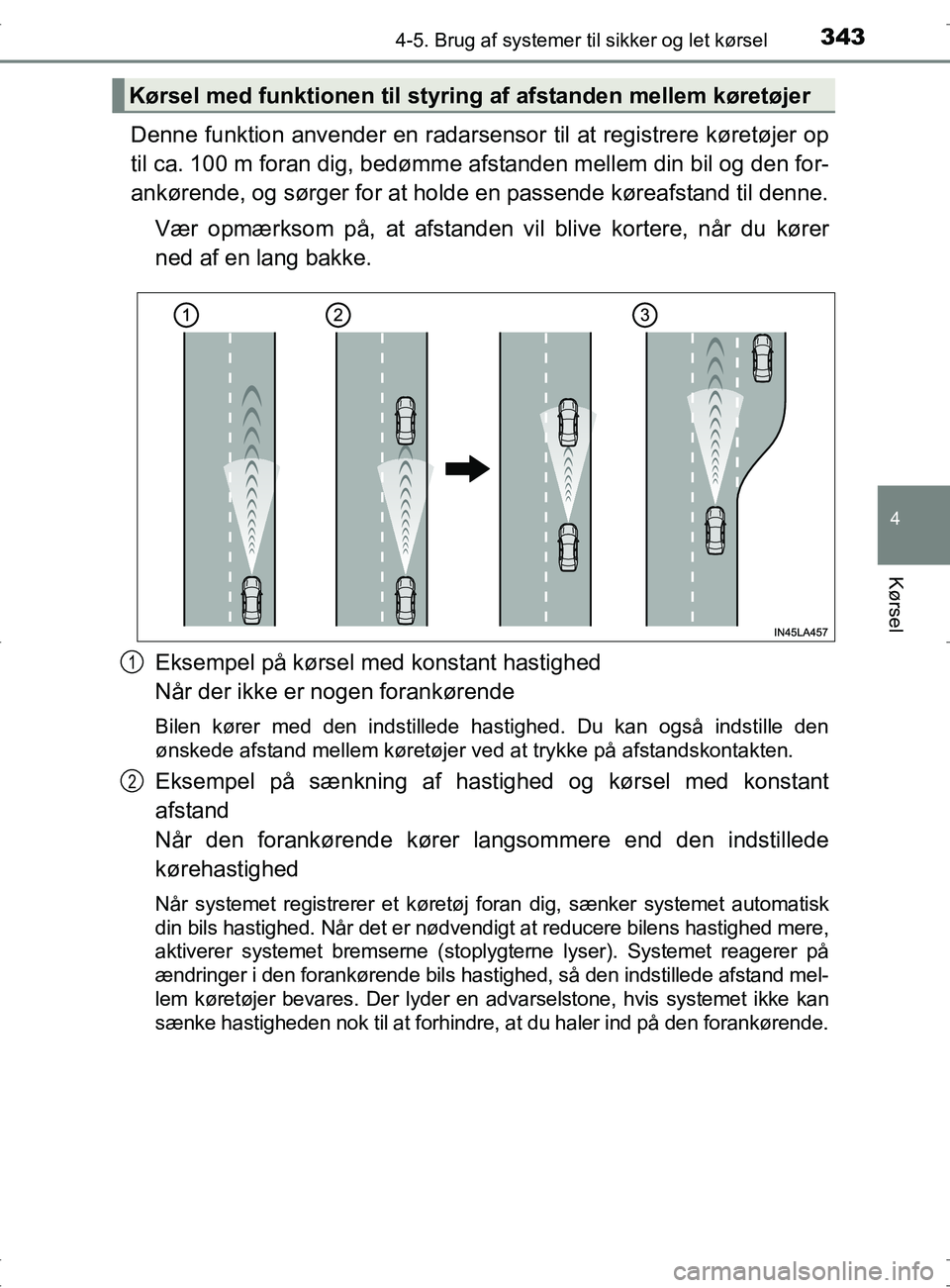

Denne funktion anvender en radarsensor til at registrere køretøjer op
til ca. 100 m foran dig, bedømme afstanden mellem din bil og den for-
ankørende, og sørger for at holde en passende køreafstand til denne.
Vær opmærksom på, at afstanden vil blive kortere, når du kører
ned af en lang bakke.
Eksempel på kørsel med konstant hastighed
Når der ikke er nogen forankørende
Bilen kører med den indstillede hastighed. Du kan også indstille den
ønskede afstand mellem køretøjer ved at trykke på afstandskontakten.
Eksempel på sænkning af hastighed og kørsel med konstant
afstand
Når den forankørende kører langsommere end den indstillede
kørehastighed
Når systemet registrerer et køretøj foran dig, sænker systemet automatisk
din bils hastighed. Når det er nødvendigt at reducere bilens hastighed mere,
aktiverer systemet bremserne (stoplygterne lyser). Systemet reagerer på
ændringer i den forankørende bils hastighed, så den indstillede afstand mel-
lem køretøjer bevares. Der lyder en advarselstone, hvis systemet ikke kan
sænke hastigheden nok til at forhindre, at du haler ind på den forankørende.
Kørsel med funktionen til styring af afstanden mellem køretøjer
1
2
OM42753DK.book Page 343 Wednesday, September 7, 2016 2:13 PM

3494-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK
Når funktionen for konstant hastighed er valgt, holder bilen en indstillet
hastighed uden at overvåge afstanden mellem køretøjer. Vælg kun
denne funktion, hvis funktionen til styring af afstanden mellem køretøjer
ikke fungerer korrekt på grund af snavs på radarsensoren el.lign.
Hold "ON-OFF"-knappen nede i
mindst 1,5 sekunder med fartpi-
loten slået fra.
Umiddelbart efter, at der trykkes på
"ON-OFF"-knappen, lyser indikatoren
for fartpiloten med radar. Derefter skif-
ter den til indikatoren for fartpilot.
Der kan kun skiftes til funktionen
for konstant hastighed, når kontak-
tarmen bevæges, mens fartpiloten
er slået fra.
Øg eller sænk farten til den
ønskede hastighed ved hjælp af
speederen (over ca. 50 km/t), og
tryk grebet ned for at indstille
hastigheden.
Fartpilotindikatoren "SET" tæn-
des.
Bilens hastighed på det tidspunkt,
hvor kontaktarmen slippes, bliver
den indstillede hastighed.
Justering af hastighedsindstillingen: S. 354
Annullering og genaktivering af hastighedsindstillingen: S. 354
Valg af funktionen for konstant hastighed
1
2
OM42753DK.book Page 349 Wednesday, September 7, 2016 2:13 PM

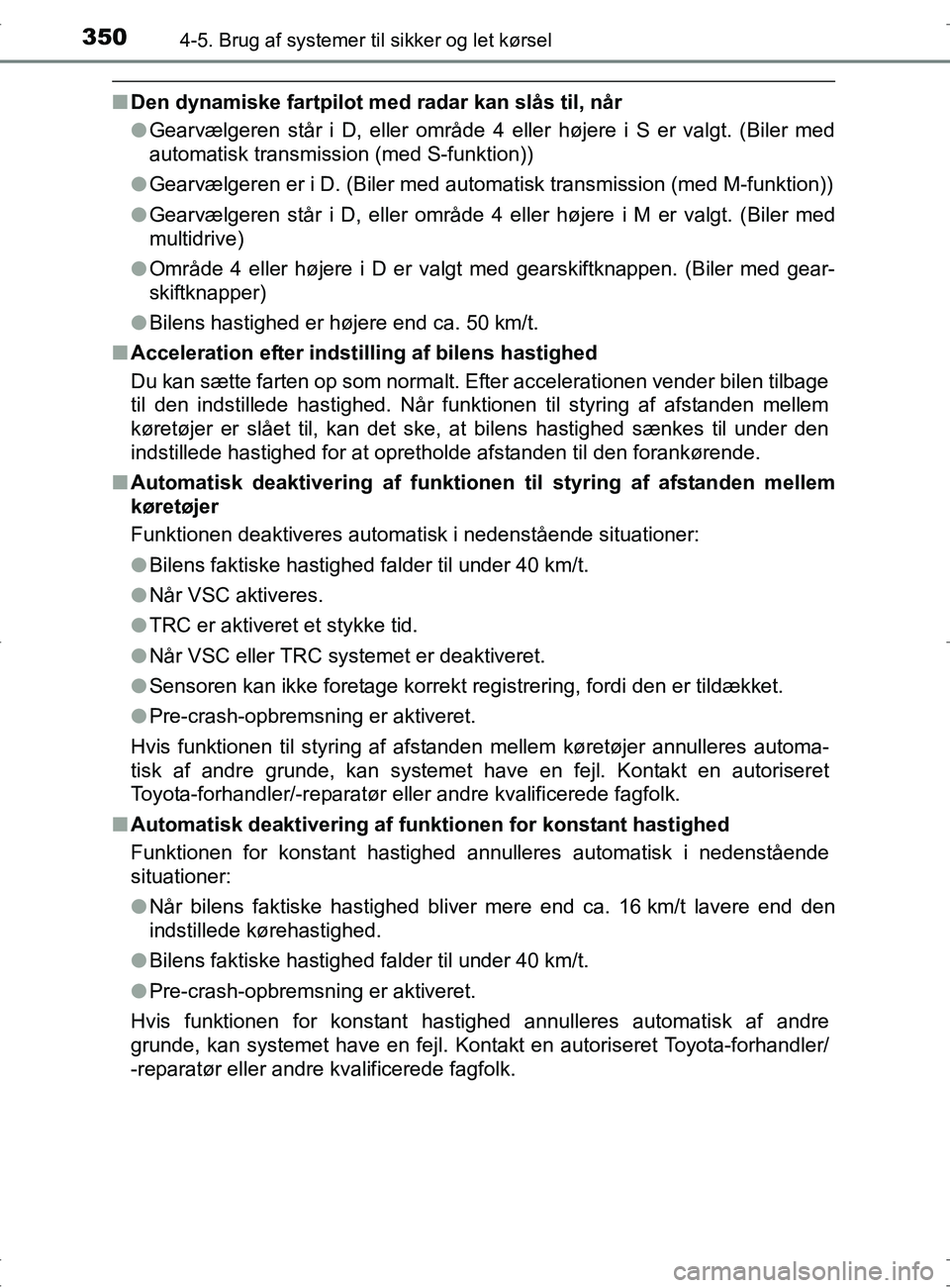

3504-5. Brug af systemer til sikker og let kørsel
OM42753DK
nDen dynamiske fartpilot med radar kan slås til, når
lGearvælgeren står i D, eller område 4 eller højere i S er valgt. (Biler med
automatisk transmission (med S-funktion))
l Gearvælgeren er i D. (Biler med automatisk transmission (med M-funktion))
l Gearvælgeren står i D, eller område 4 el ler højere i M er valgt. (Biler med
multidrive)
l Område 4 eller højere i D er valgt med gearskiftknappen. (Biler med gear-
skiftknapper)
l Bilens hastighed er højere end ca. 50 km/t.
n Acceleration efter indstilling af bilens hastighed
Du kan sætte farten op som normalt. Efter accelerationen vender bilen tilbage
til den indstillede hastighed. Når funktionen til styring af afstanden mellem
køretøjer er slået til, kan det ske, at bilens hastighed sænkes til under den
indstillede hastighed for at opretholde afstanden til den forankørende.
n Automatisk deaktivering af funktionen til styring af afstanden mellem
køretøjer
Funktionen deaktiveres automatisk i nedenstående situationer:
l Bilens faktiske hastighed falder til under 40 km/t.
l Når VSC aktiveres.
l TRC er aktiveret et stykke tid.
l Når VSC eller TRC systemet er deaktiveret.
l Sensoren kan ikke foretage korrekt registrering, fordi den er tildækket.
l Pre-crash-opbremsning er aktiveret.
Hvis funktionen til styring af afstanden mellem køretøjer annulleres automa-
tisk af andre grunde, kan systemet have en fejl. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Automatisk deaktivering af funkti onen for konstant hastighed
Funktionen for konstant hastighed annulleres automatisk i nedenstående
situationer:
l Når bilens faktiske hastighed bliver mere end ca. 16 km/t lavere end den
indstillede kørehastighed.
l Bilens faktiske hastighed falder til under 40 km/t.
l Pre-crash-opbremsning er aktiveret.
Hvis funktionen for konstant hastighed annulleres automatisk af andre
grunde, kan systemet have en fejl. Kontakt en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
OM42753DK.book Page 350 Wednesday, September 7, 2016 2:13 PM

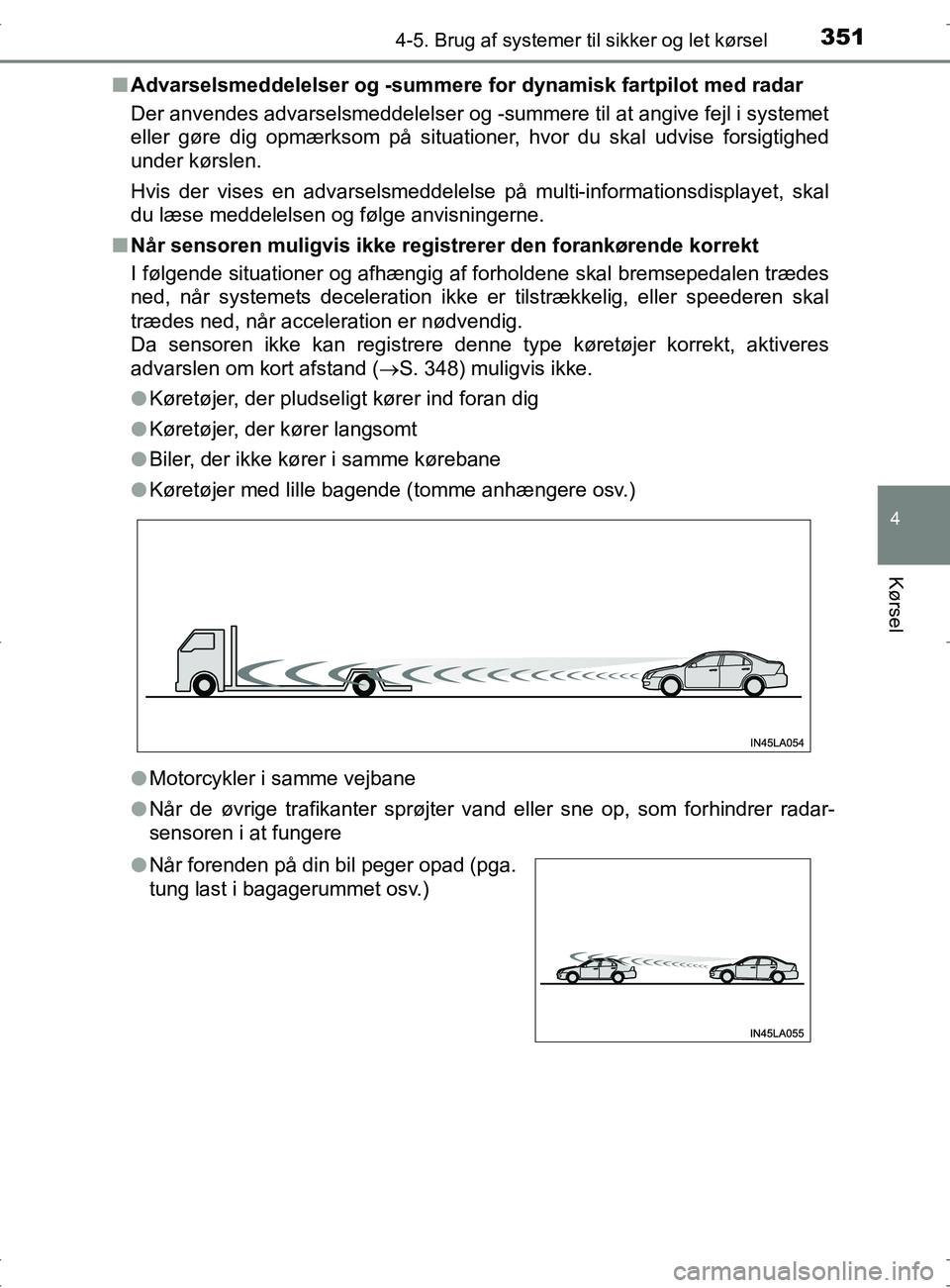

3514-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DKn
Advarselsmeddelelser og -summere for dynamisk fartpilot med radar
Der anvendes advarselsmeddelelser og -summere til at angive fejl i systemet
eller gøre dig opmærksom på situationer, hvor du skal udvise forsigtighed
under kørslen.
Hvis der vises en advarselsmeddelelse på multi-informationsdisplayet,\
skal
du læse meddelelsen og følge anvisningerne.
n Når sensoren muligvis ikke registrerer den forankørende korrekt
I følgende situationer og afhængig af forholdene skal bremsepedalen trædes
ned, når systemets deceleration ikke er tilstrækkelig, eller speederen skal
trædes ned, når acceleration er nødvendig.
Da sensoren ikke kan registrere denne type køretøjer korrekt, aktiveres
advarslen om kort afstand ( S. 348) muligvis ikke.
l Køretøjer, der pludseligt kører ind foran dig
l Køretøjer, der kører langsomt
l Biler, der ikke kører i samme kørebane
l Køretøjer med lille bagende (tomme anhængere osv.)
l Motorcykler i samme vejbane
l Når de øvrige trafikanter sprøjter vand eller sne op, som forhindrer radar-
sensoren i at fungere
lNår forenden på din bil peger opad (pga.
tung last i bagagerummet osv.)
OM42753DK.book Page 351 Wednesday, September 7, 2016 2:13 PM

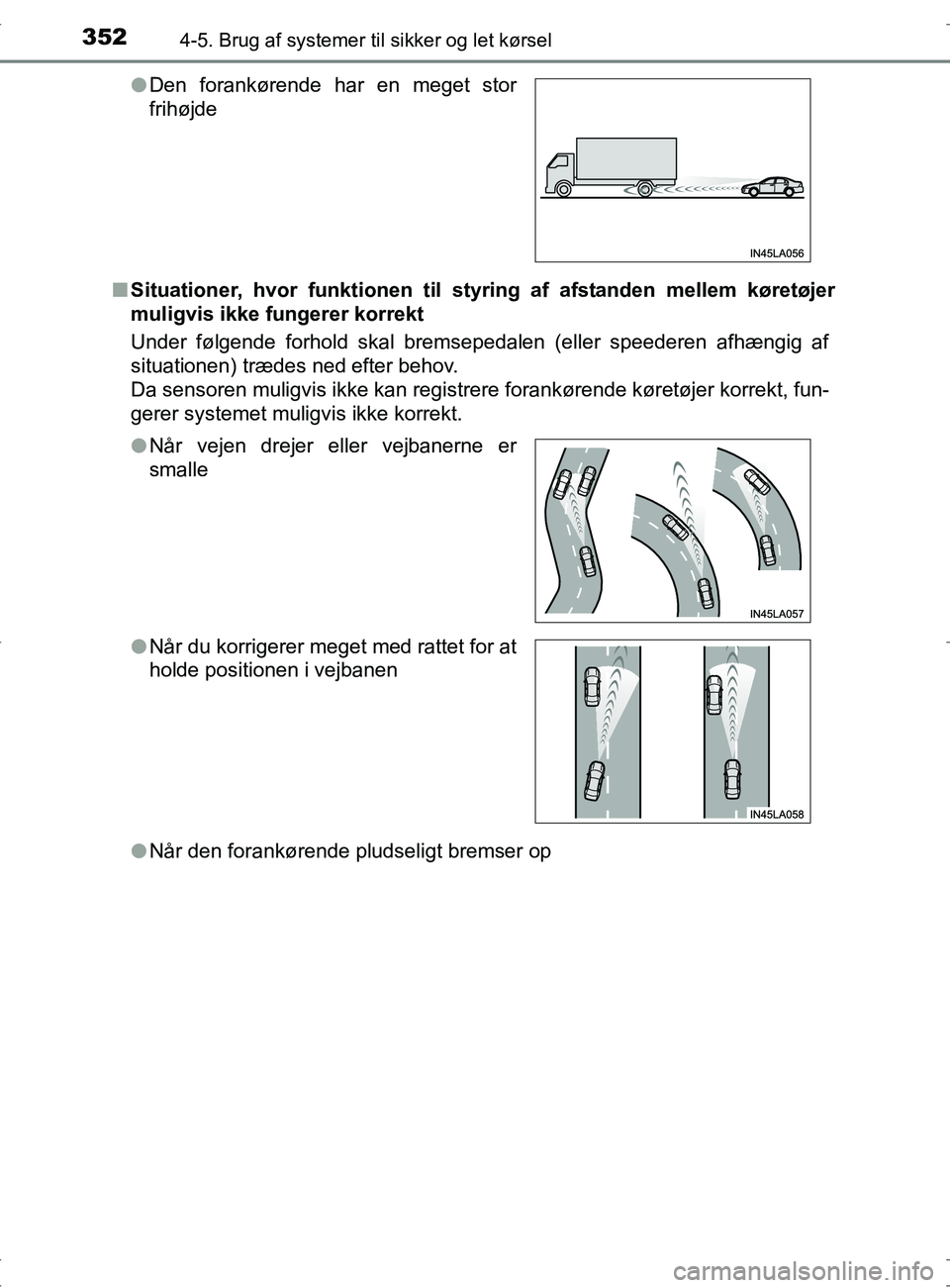

3524-5. Brug af systemer til sikker og let kørsel
OM42753DKn
Situationer, hvor funktionen til st yring af afstanden mellem køretøjer
muligvis ikke fungerer korrekt
Under følgende forhold skal bremsepedalen (eller speederen afhængig af
situationen) trædes ned efter behov.
Da sensoren muligvis ikke kan registrere forankørende køretøjer korrekt, fun-
gerer systemet muligvis ikke korrekt.
l Når den forankørende pludseligt bremser op
l
Den forankørende har en meget stor
frihøjde
l Når vejen drejer eller vejbanerne er
smalle
l Når du korrigerer meget med rattet for at
holde positionen i vejbanen
OM42753DK.book Page 352 Wednesday, September 7, 2016 2:13 PM

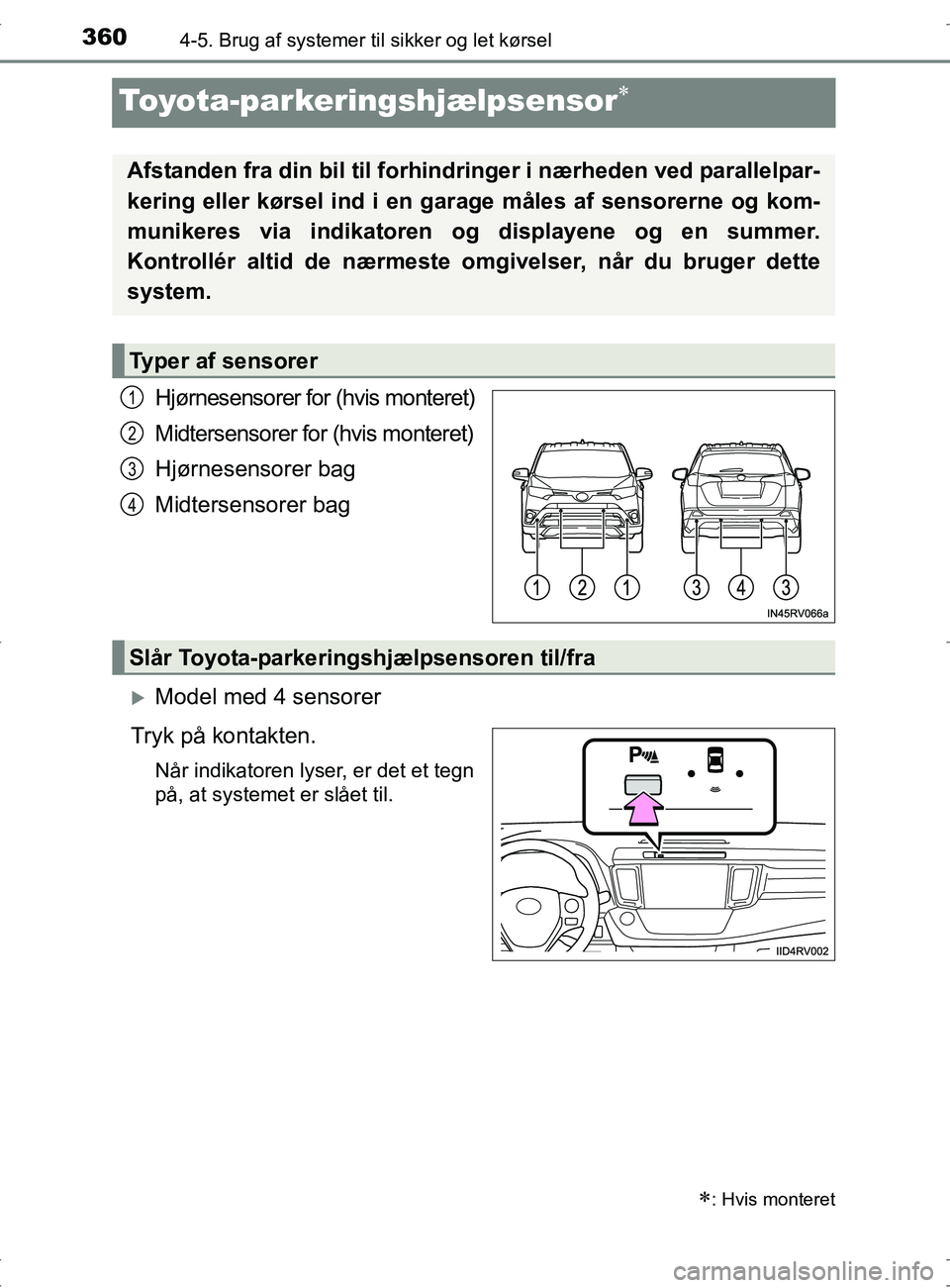

3604-5. Brug af systemer til sikker og let kørsel
OM42753DK
Toyota-parkeringshjælpsensor
Hjørnesensorer for (hvis monteret)
Midtersensorer for (hvis monteret)
Hjørnesensorer bag
Midtersensorer bag
Model med 4 sensorer
Tryk på kontakten.
Når indikatoren lyser, er det et tegn
på, at systemet er slået til.
: Hvis monteret
Afstanden fra din bil til forhindr inger i nærheden ved parallelpar-
kering eller kørsel ind i en garage måles af sensorerne og kom-
munikeres via indikatoren og displayene og en summer.
Kontrollér altid de nærmeste omgivelser, når du bruger dette
system.
Typer af sensorer
1
2
3
4
Slår Toyota-parkeringshjælpsensoren til/fra
OM42753DK.book Page 360 Wednesday, September 7, 2016 2:13 PM

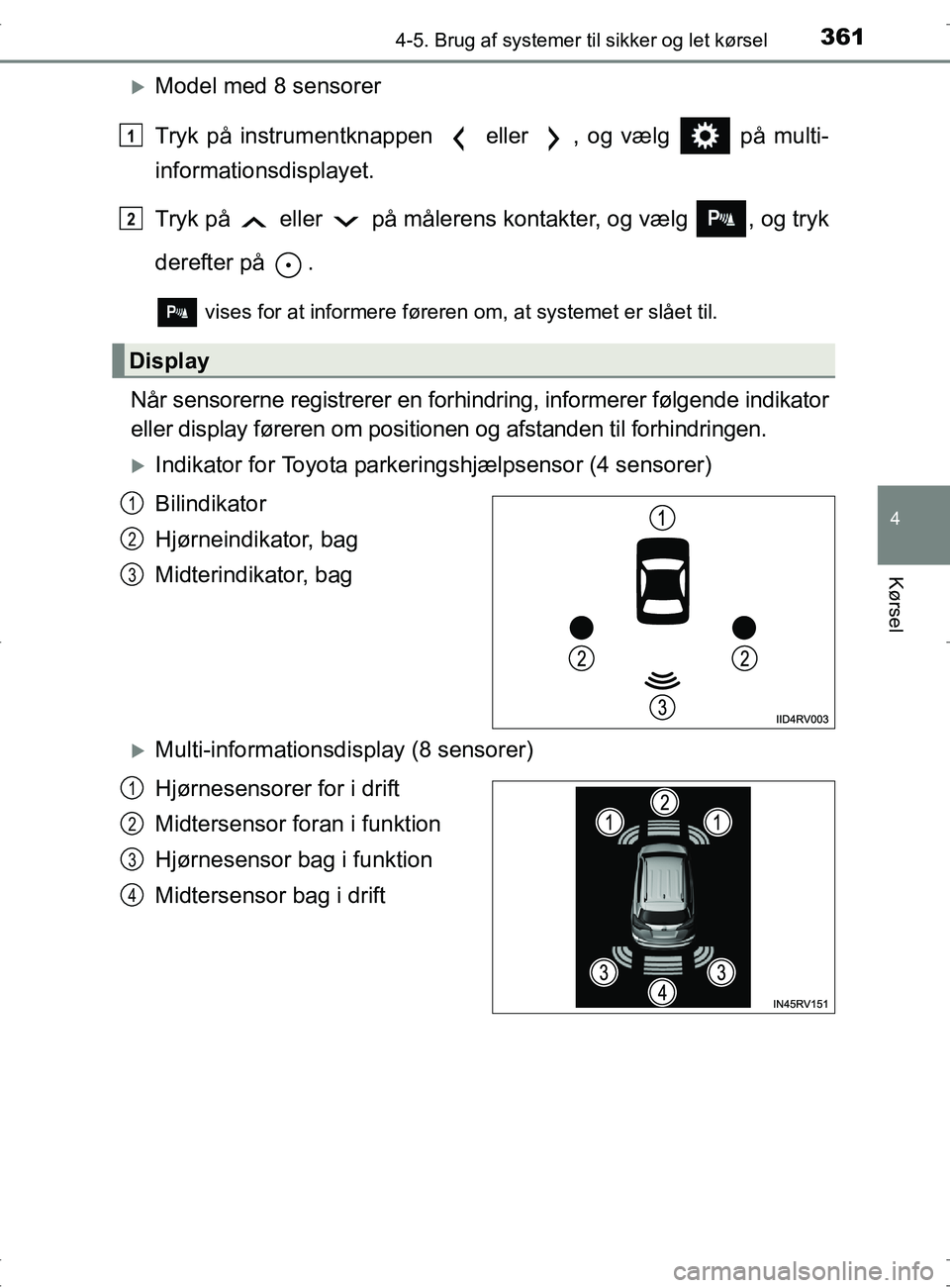

3614-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DK
Model med 8 sensorer
Tryk på instrumentknappen eller , og vælg på multi-
informationsdisplayet.
Tryk på eller på målerens kontakter, og vælg , og tryk
derefter på .
vises for at informere føreren om, at systemet er slået til.
Når sensorerne registrerer en forhindring, informerer følgende indikator
eller display føreren om positionen og afstanden til forhindringen.
Indikator for Toyota parkeringshjælpsensor (4 sensorer)
Bilindikator
Hjørneindikator, bag
Midterindikator, bag
Multi-informationsdisplay (8 sensorer)
Hjørnesensorer for i drift
Midtersensor foran i funktion
Hjørnesensor bag i funktion
Midtersensor bag i drift
Display
1
2
1
2
3
1
2
3
4
OM42753DK.book Page 361 Wednesday, September 7, 2016 2:13 PM

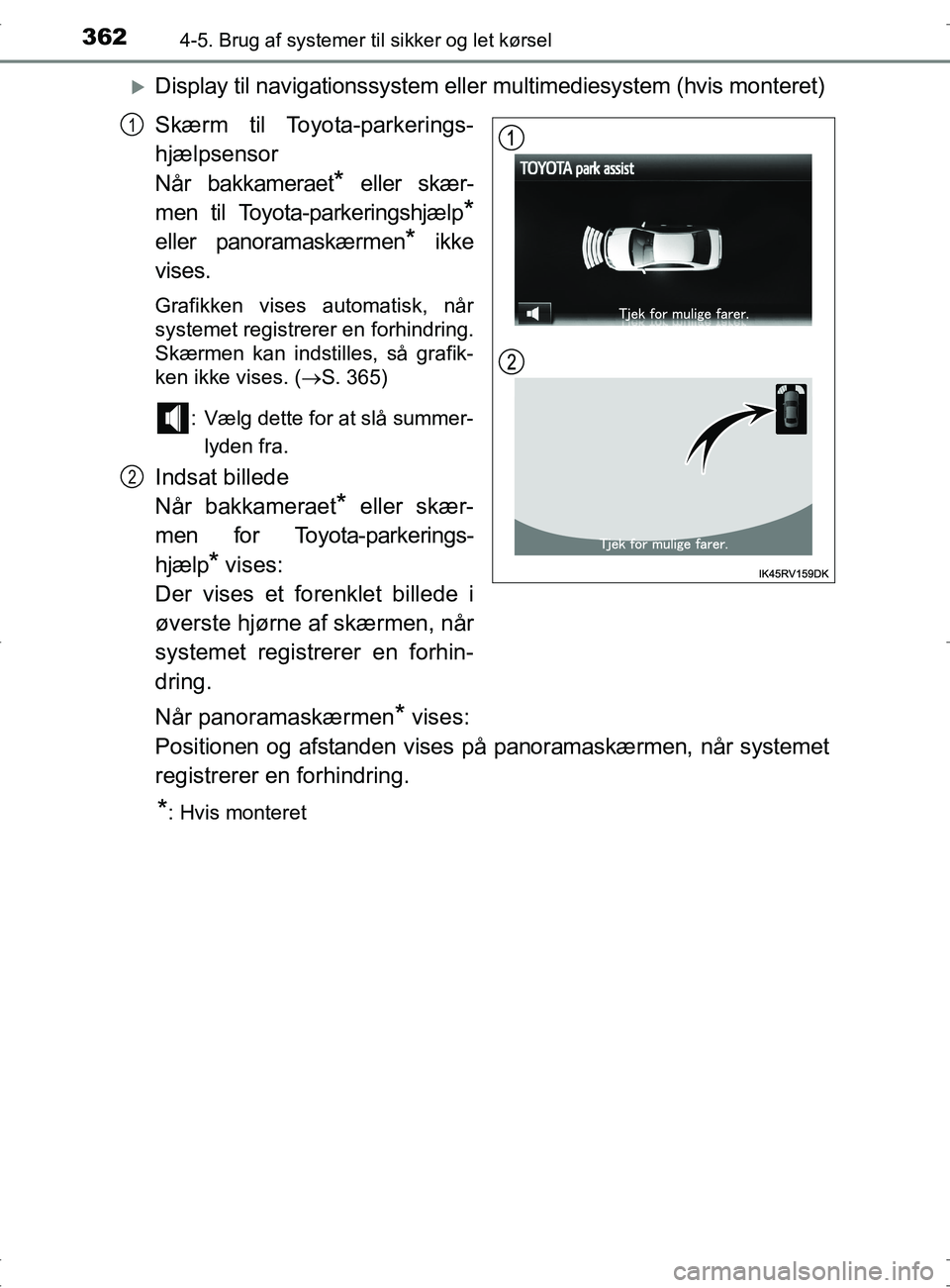

3624-5. Brug af systemer til sikker og let kørsel
OM42753DK
Display til navigationssystem eller multimediesystem (hvis monteret)
Skærm til Toyota-parkerings-
hjælpsensor
Når bakkameraet
* eller skær-
men til Toyota-parkeringshjælp
*
eller panoramaskærmen* ikke
vises.
Grafikken vises automatisk, når
systemet registrerer en forhindring.
Skærmen kan indstilles, så grafik-
ken ikke vises. ( S. 365)
: Vælg dette for at slå summer- lyden fra.
Indsat billede
Når bakkameraet
* eller skær-
men for Toyota-parkerings-
hjælp
* vises:
Der vises et forenklet billede i
øverste hjørne af skærmen, når
systemet registrerer en forhin-
dring.
Når panoramaskærmen
* vises:
Positionen og afstanden vises på panoramaskærmen, når systemet
registrerer en forhindring.
*: Hvis monteret
1
2
OM42753DK.book Page 362 Wednesday, September 7, 2016 2:13 PM

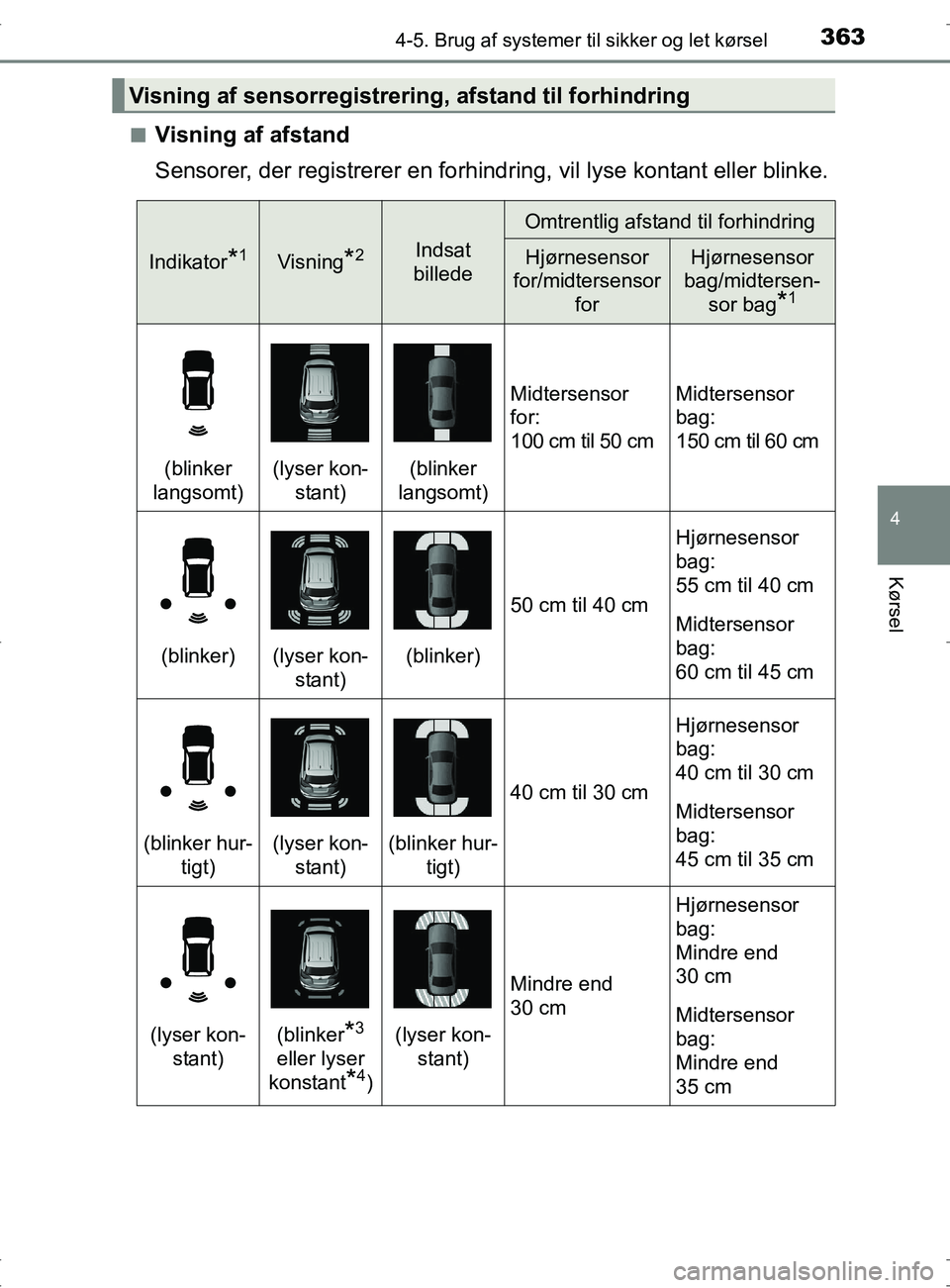

3634-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42753DKn
Visning af afstand
Sensorer, der registrerer en forhindr
ing, vil lyse kontant eller blinke.
Visning af sensorregistreri ng, afstand til forhindring
Indikator*1Visning*2Indsat
billede
Omtrentlig afstand til forhindring
Hjørnesensor
for/midtersensor
forHjørnesensor
bag/midtersen-
sor bag
*1
(blinker
langsomt)(lyser kon- stant)(blinker
langsomt)
Midtersensor
for:
100 cm til 50 cmMidtersensor
bag:
150 cm til 60 cm
(blinker)(lyser kon- stant)(blinker)
50 cm til 40 cm
Hjørnesensor
bag:
55 cm til 40 cm
Midtersensor
bag:
60 cm til 45 cm
(blinker hur- tigt)(lyser kon-stant)(blinker hur- tigt)
40 cm til 30 cm
Hjørnesensor
bag:
40 cm til 30 cm
Midtersensor
bag:
45 cm til 35 cm
(lyser kon-stant)(blinker*3
eller lyser
konstant
*4)
(lyser kon- stant)
Mindre end
30 cm
Hjørnesensor
bag:
Mindre end
30 cm
Midtersensor
bag:
Mindre end
35 cm
OM42753DK.book Page 363 Wednesday, September 7, 2016 2:13 PM

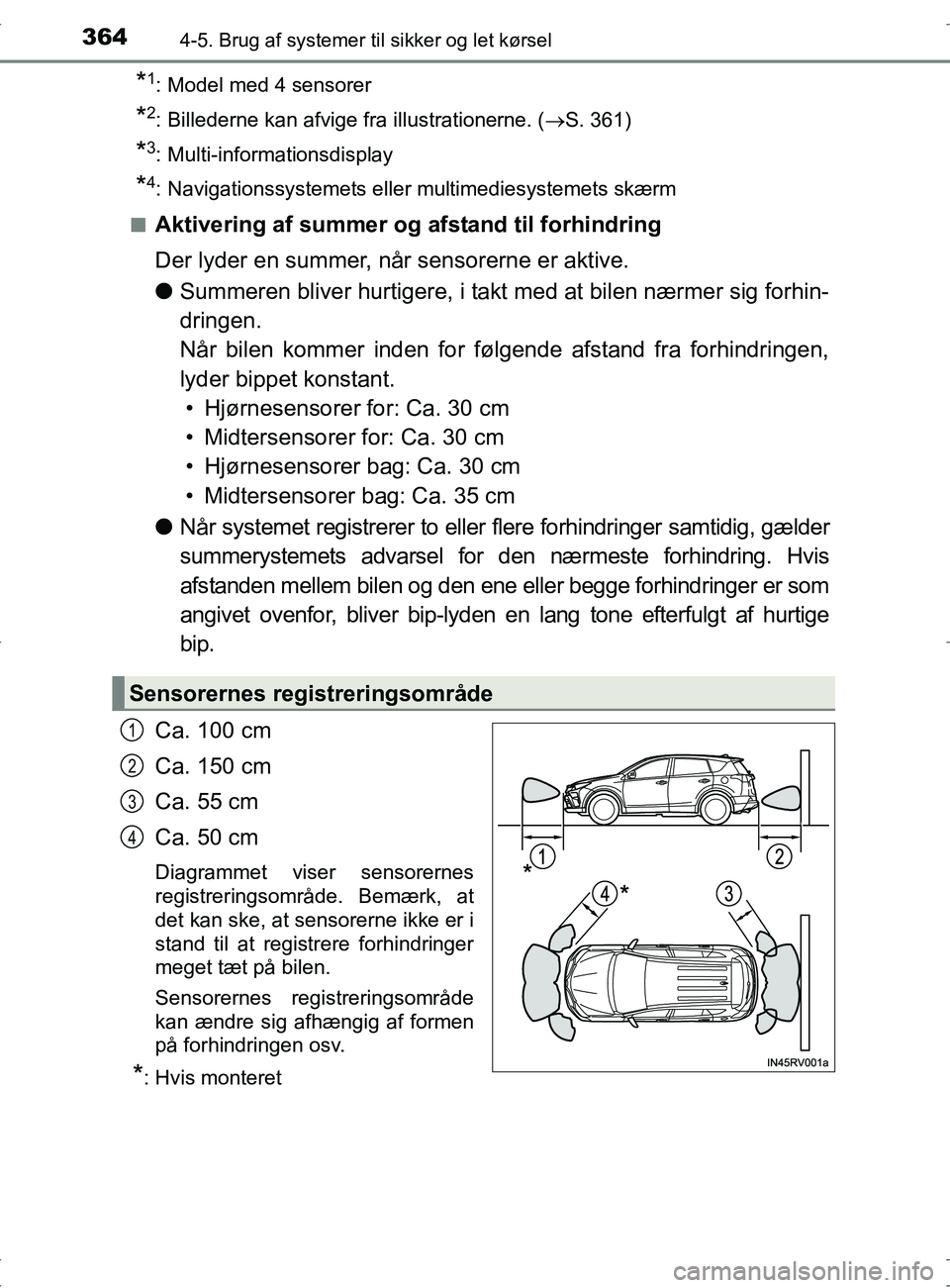

3644-5. Brug af systemer til sikker og let kørsel
OM42753DK
*1: Model med 4 sensorer
*2: Billederne kan afvige fra illustrationerne. ( S. 361)
*3: Multi-informationsdisplay
*4: Navigationssystemets eller multimediesystemets skærm
n
Aktivering af summer og afstand til forhindring
Der lyder en summer, når sensorerne er aktive.
l Summeren bliver hurtigere, i takt med at bilen nærmer sig forhin-
dringen.
Når bilen kommer inden for følgende afstand fra forhindringen,
lyder bippet konstant.
• Hjørnesensorer for: Ca. 30 cm
• Midtersensorer for: Ca. 30 cm
• Hjørnesensorer bag: Ca. 30 cm
• Midtersensorer bag: Ca. 35 cm
l Når systemet registrerer to eller flere forhindringer samtidig, gælder
summerystemets advarsel for den nærmeste forhindring. Hvis
afstanden mellem bilen og den ene eller begge forhindringer er som
angivet ovenfor, bliver bip-lyden en lang tone efterfulgt af hurtige
bip.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
det kan ske, at sensorerne ikke er i
stand til at registrere forhindringer
meget tæt på bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på forhindringen osv.
*: Hvis monteret
Sensorernes registreringsområde
1
2
3
4
OM42753DK.book Page 364 Wednesday, September 7, 2016 2:13 PM
