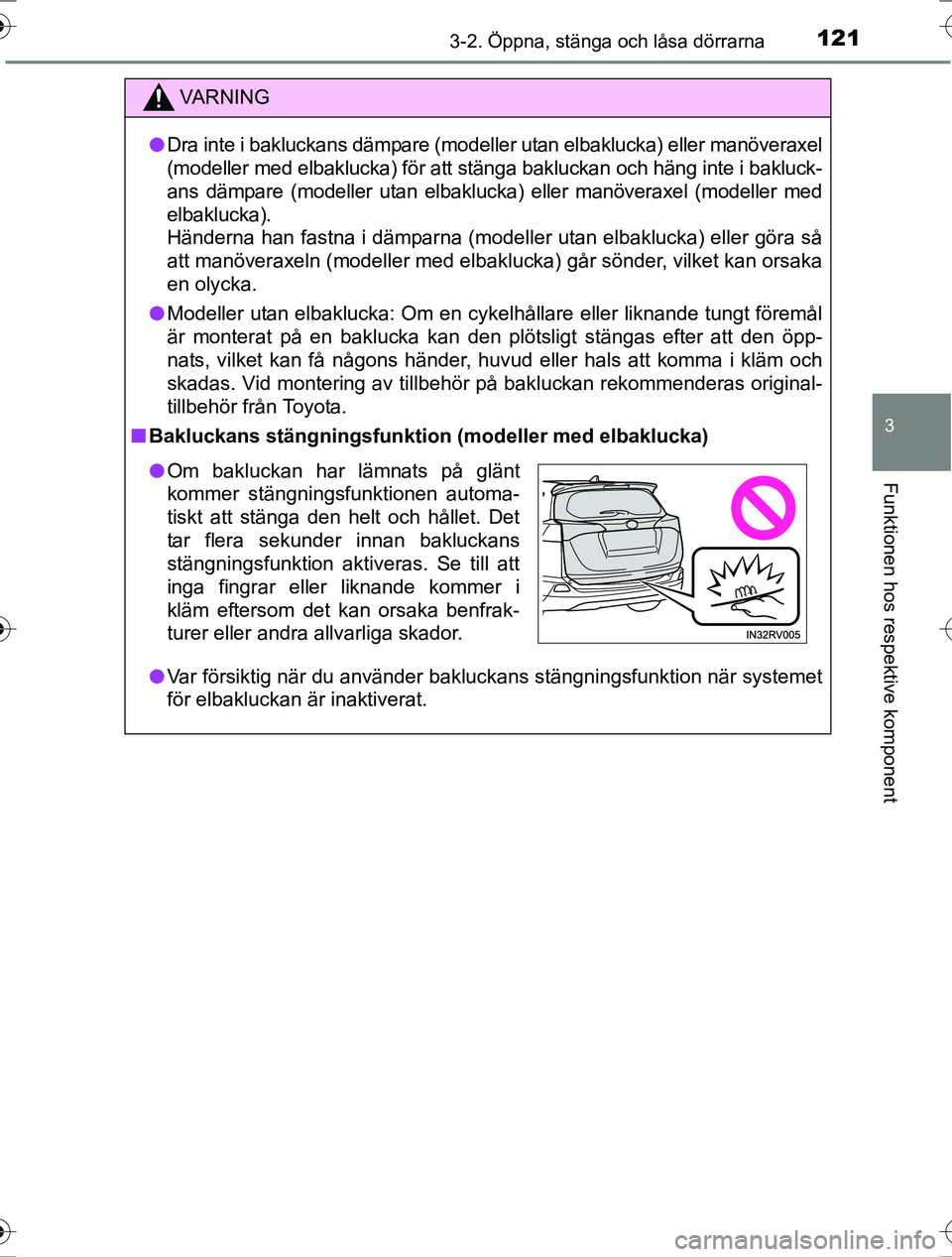

1213-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE
VA R N I N G
lDra inte i bakluckans dämpare (modeller utan elbaklucka) eller manöveraxel
(modeller med elbaklucka) för att stänga bakluckan och häng inte i bakluck-
ans dämpare (modeller utan elbakluc ka) eller manöveraxel (modeller med
elbaklucka).
Händerna han fastna i dämparna (modeller utan elbaklucka) eller göra så
att manöveraxeln (modeller med elbaklucka) går sönder, vilket kan orsaka
en olycka.
l Modeller utan elbaklucka: Om en cykelhållare eller liknande tungt föremål
är monterat på en baklucka kan den plötsligt stängas efter att den öpp-
nats, vilket kan få någons händer, huvud eller hals att komma i kläm och
skadas. Vid montering av tillbehör på bakluckan rekommenderas original-
tillbehör från Toyota.
n Bakluckans stängningsfunktion (modeller med elbaklucka)
l Var försiktig när du använder bakluckans stängningsfunktion när systemet
för elbakluckan är inaktiverat.
lOm bakluckan har lämnats på glänt
kommer stängningsfunktionen automa-
tiskt att stänga den helt och hållet. Det
tar flera sekunder innan bakluckans
stängningsfunktion aktiveras. Se till att
inga fingrar eller liknande kommer i
kläm eftersom det kan orsaka benfrak-
turer eller andra allvarliga skador.
OM42753SE.book Page 121 Friday, August 12, 2016 10:56 AM

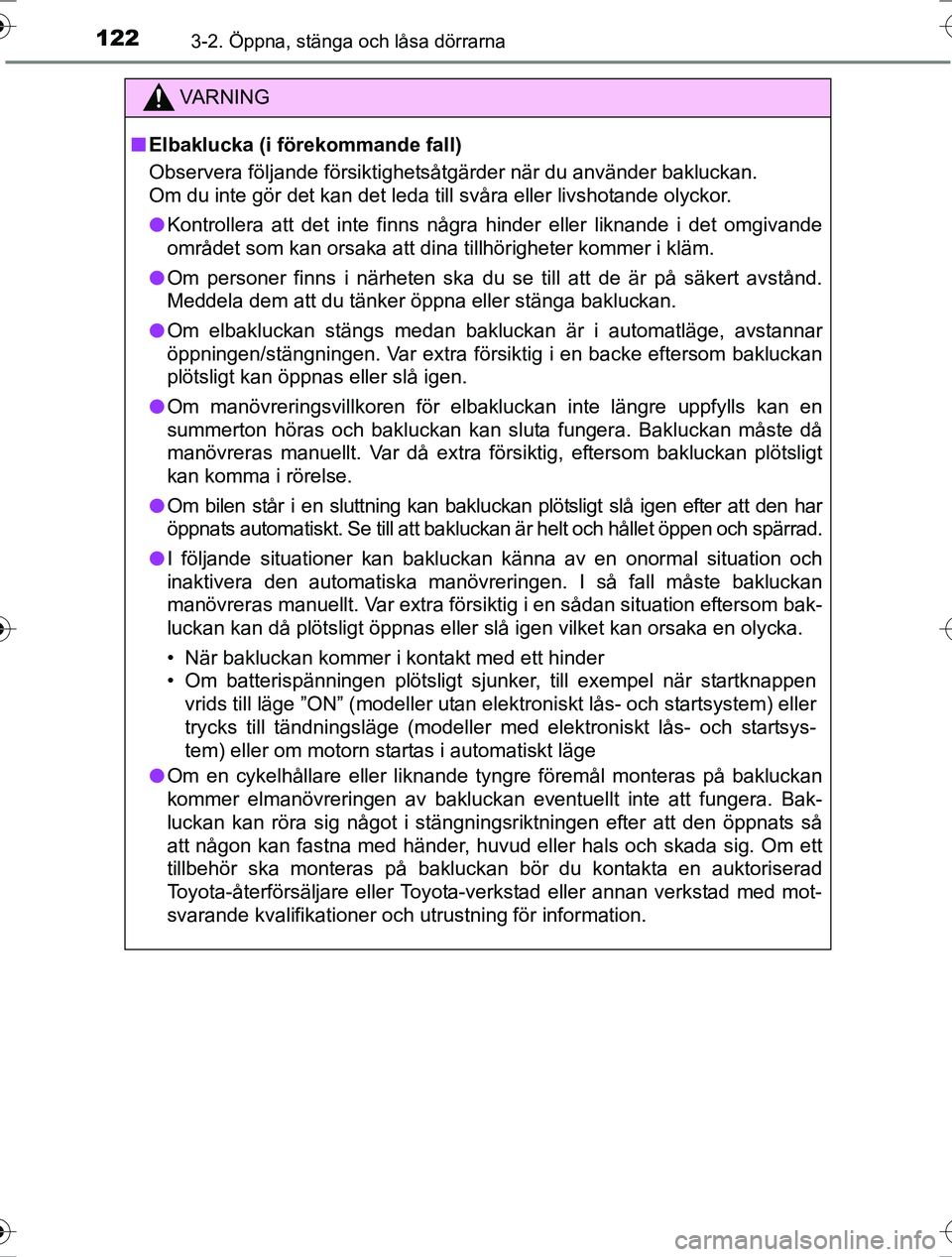

1223-2. Öppna, stänga och låsa dörrarna
OM42753SE
VA R N I N G
nElbaklucka (i förekommande fall)
Observera följande försiktighetsåtgärder när du använder bakluckan.
Om du inte gör det kan det leda till svåra eller livshotande olyckor.
l Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
l Om personer finns i närheten ska du se till att de är på säkert avstånd.
Meddela dem att du tänker öppna eller stänga bakluckan.
l Om elbakluckan stängs medan bakluckan är i automatläge, avstannar
öppningen/stängningen. Var extra försiktig i en backe eftersom bakluckan
plötsligt kan öppnas eller slå igen.
l Om manövreringsvillkoren för elbakluckan inte längre uppfylls kan en
summerton höras och bakluckan kan sluta fungera. Bakluckan måste då
manövreras manuellt. Var då extra försiktig, eftersom bakluckan plötsligt
kan komma i rörelse.
l Om bilen står i en sluttning kan bakluckan plötsligt slå igen efter att den har
öppnats automatiskt. Se till att bakluckan är helt och hållet öppen och spärrad.
l I följande situationer kan bakluckan känna av en onormal situation och
inaktivera den automatiska manövreringen. I så fall måste bakluckan
manövreras manuellt. Var extra försiktig i en sådan situation eftersom bak-
luckan kan då plötsligt öppnas eller slå igen vilket kan orsaka en olycka.
• När bakluckan kommer i kontakt med ett hinder
• Om batterispänningen plötsligt sjunker, till exempel när startknappen
vrids till läge ”ON” (modeller utan elektroniskt lås- och startsystem) eller
trycks till tändningsläge (modeller med elektroniskt lås- och startsys-
tem) eller om motorn startas i automatiskt läge
l Om en cykelhållare eller liknande tyngre föremål monteras på bakluckan
kommer elmanövreringen av bakluckan eventuellt inte att fungera. Bak-
luckan kan röra sig något i stängningsriktningen efter att den öppnats så
att någon kan fastna med händer, huvud eller hals och skada sig. Om ett
tillbehör ska monteras på bakluckan bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning för information.
OM42753SE.book Page 122 Friday, August 12, 2016 10:56 AM

1233-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE
VA R N I N G
nRörelsestyrd sensor (modeller med rörelsestyrd elbaklucka)
Observera följande säkerhetsanvisningar när du använder den rörelsestyr-
da elbakluckan.
Försummelse kan leda till svåra eller livshotande skador.
l Kontrollera att det inte finns några hinder eller liknande i det omgivande
området som kan orsaka att dina tillhörigheter kommer i kläm.
l När du placerar foten nära mitten av nedre delen av bakre stötfångaren
och tar bort den igen, var försiktig och vidrör inte avgasrören förrän\
de har
svalnat. Du kan få brännskador om du vidrör heta avgasrör.
n Klämskydd (modeller med elbaklucka)
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Försök aldrig aktivera klämskyddet med någon del av kroppen.
l Klämskyddet kan sättas ur funktion om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så att du inte fastnar med fingrar eller
något annat.
l Klämskyddet fungerar eventuellt inte beroende på formen på föremålet
som fastnar. Var försiktig så att du inte fastnar med fingrar eller något
annat.
OBSERVERA
nDämpare till baklucka (modeller utan elbaklucka)
Bakluckan är utrustad med dämpare som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan dämparna till bakluckan skadas och orsaka funktionsstörningar.
l Placera inte händerna på dämparen och tryck den inte åt sidan.
lFäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på däm-
paren.
l Rör inte vid dämparen med handskar
eller andra tygföremål.
l Fäst inga andra tillbehör än Toyota ori-
ginaltillbehör på bakluckan.
Dämpare
OM42753SE.book Page 123 Friday, August 12, 2016 10:56 AM

1243-2. Öppna, stänga och låsa dörrarna
OM42753SE
OBSERVERA
nBakluckans manöveraxel (modeller med elbaklucka)
Bakluckan är utrustad med manöveraxlar som håller den på plats.
Observera följande säkerhetsanvisningar.
I annat fall kan bakluckans manöveraxeln skadas och orsaka fel.
l Placera inte händerna på manöveraxeln och tryck den inte åt sidan.
n Undvik störning i bakl uckans stängningsfunktion (modeller med elbak-
lucka)
Använd inte alltför stor kraft vid stängning av bakluckan medan stängnings-
funktionen används.
n Undvik skador på elbakluckan (i förekommande fall)
l Se till att det inte har bildats is mellan bakluckan och karossen som kan
förhindra att bakluckan kan röra sig fritt. Om bakluckan öppnas eller
stängs medan den är belastad kan det ge upphov till fel.
l Använd inte alltför stor kraft för att stänga eller öppna bakluckan medan
elbakluckan manövreras.
l Se till att sensorerna inte skadas (de sitter till höger och vänster om elbak-
luckan) av en kniv eller något annat vasst föremål. Om sensorn kopplas
bort stängs elbakluckan inte automatiskt.
lFäst inga främmande föremål, till exem-
pel dekaler, plastfilm eller tejp på på
manöveraxeln.
l Rör inte vid manöveraxeln med hand-
skar eller andra tygföremål.
l Montera inga tunga tillbehör på bak-
luckan. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrust-
ning om något ska fästas.
Manöveraxel
OM42753SE.book Page 124 Friday, August 12, 2016 10:56 AM

1253-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SE
OBSERVERA
nRörelsestyrd sensor, säkerhetsåtgärd er (modeller med rörelsestyrd
elbaklucka)
Den rörelsestyrda sensorn är placerad bakom mitten av nedre delen av
bakre stötfångaren. Observera följande för att se till att den rörelsestyrda
elbakluckan fungerar på rätt sätt:
l Håll alltid mitten av nedre delen av bakre stötfångaren ren.
Om mitten av nedre delen av bakre stötfångaren är smutsig eller täckt
med snö kommer den rörelsestyrda sensorn eventuellt inte att fungera. Ta
i så fall bort smuts eller snö, flytta bilen från det nuvarande läget och kon-
trollera om den rörelsestyrda sensorn fungerar.
Om den inte fungerar ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
l Lägg inte på beläggningar som har en regnavstötande (hydrofilisk) effekt
eller andra beläggningar på mitten av nedre delen av bakre stötfångaren.
l Parkera inte bilen nära föremål som kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren, t.ex. gräs eller träd.
Om bilen har varit parkerad en tid nära föremål som kan röra sig och vidrö-
ra mitten av nedre delen av bakre stötfångaren, t.ex. gräs eller träd, kom-
mer den rörelsestyrda sensorn eventuellt inte att fungera. Flytta i så fall
bilen från det nuvarande läget och kontrollera om den rörelsestyrda sens-
orn fungerar.
Om den inte fungerar ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
l Om den rörelsestyrda sensorn eller den omgivande ytan har utsatts för en
kraftig stöt kommer den eventuellt inte att fungera på rätt sätt.
Om den rörelsestyrda sensorn inte fungerar i följande situationer ska du
låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrol-
lera bilen.
• Den rörelsestyrda sensorn eller den omgivande ytan har fått en kraftig
stöt.
• Mitten av nedre delen av bakre stötfångaren är repad eller skadad.
l Ta inte isär bakre stötfångaren.
l Sätt inte fast dekaler på bakre stötfångaren.
l Lackera inte bakre stötfångaren.
l Om en cykelhållare eller liknande tungt föremål är monterat på elbak-
luckan ska den rörelsestyrda sensorn inaktiveras. ( Sid. 660)
OM42753SE.book Page 125 Friday, August 12, 2016 10:56 AM

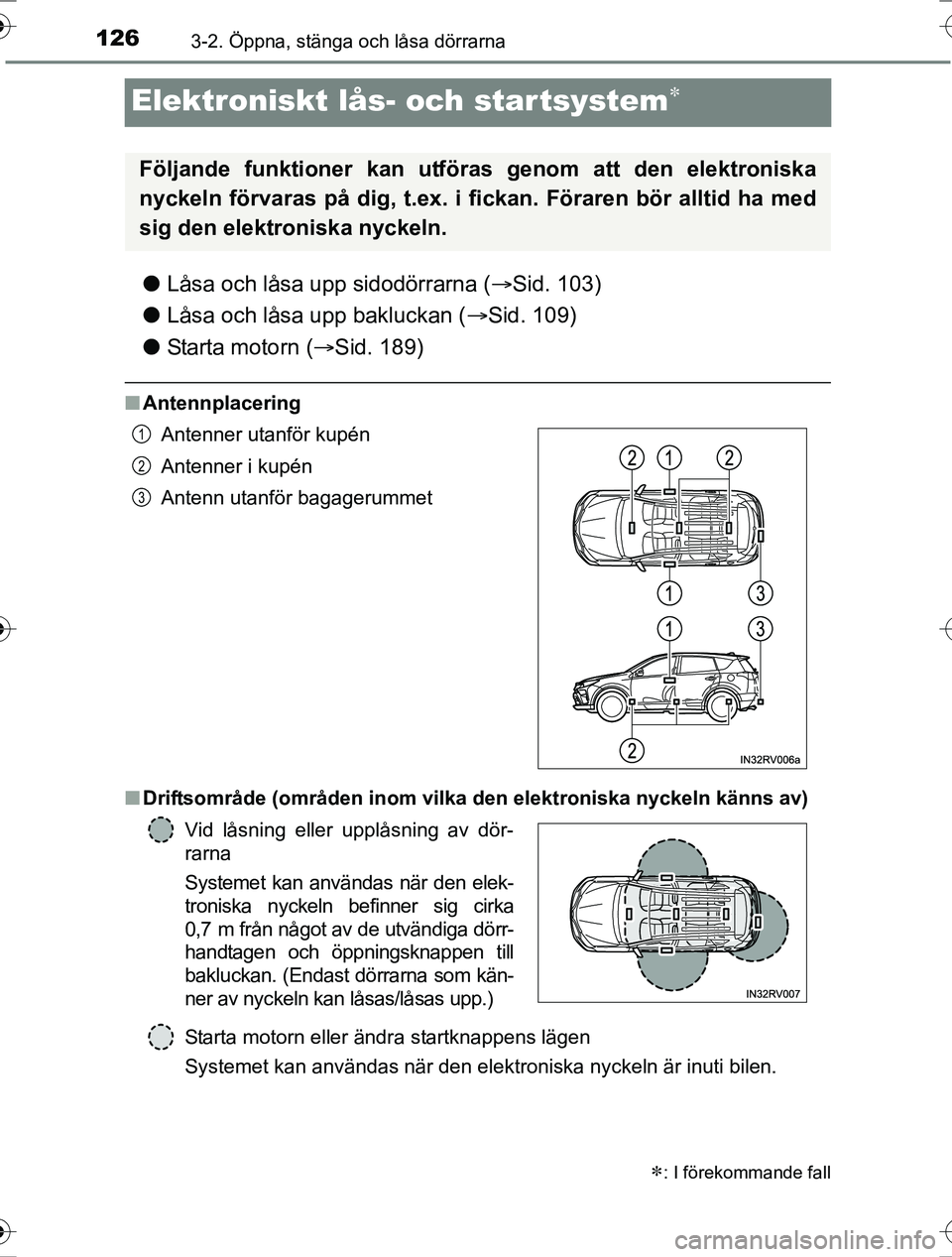

1263-2. Öppna, stänga och låsa dörrarna
OM42753SE
Elektroniskt lås- och startsystem
lLåsa och låsa upp sidodörrarna ( Sid. 103)
l Låsa och låsa upp bakluckan ( Sid. 109)
l Starta motorn ( Sid. 189)
nAntennplacering
n Driftsområde (områden inom vilka den elektroniska nyckeln känns av)
Starta motorn eller ändra startknappens lägen
Systemet kan användas när den elektroniska nyckeln är inuti bilen.
: I förekommande fall
Följande funktioner kan utföra s genom att den elektroniska
nyckeln förvaras på dig, t.ex. i fickan. Föraren bör alltid ha med
sig den elektroniska nyckeln.
Antenner utanför kupén
Antenner i kupén
Antenn utanför bagagerummet
Vid låsning eller upplåsning av dör-
rarna
Systemet kan användas när den elek-
troniska nyckeln befinner sig cirka
0,7 m från något av de utvändiga dörr-
handtagen och öppningsknappen till
bakluckan. (Endast dörrarna som kän-
ner av nyckeln kan låsas/låsas upp.)1
2
3
OM42753SE.book Page 126 Friday, August 12, 2016 10:56 AM

1273-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SEn
Larm och varningslampor
En kombination av utvändiga och invändiga larm och varningar, som visas på
informationsdisplayen, används för att förhindra stöld av bi\
len och olyckor på
grund av felaktig hantering. Vidta lämpliga åtgärder beroende på vilka var-
ningsmeddelanden som visas på informationsdisplayen. ( Sid. 572)
Följande tabell beskriver situationer och åtgärder när endast larmen ljuder.
n Batteribesparande funktion
Den batteribesparande funktionen aktiveras för att förhindra att batteriet i den
elektroniska nyckeln samt bilens batteri laddas ur om bilen inte är i gång
under en längre tid.
lUnder följande omständigheter kan det ta längre tid för det elektroniska lås- och
startsystemet att låsa upp dörrarna.
• Den elektroniska nyckeln har förvarats cirka 2 meter från bilens utsida i
minst 10 minuter.
• Det elektroniska lås- och startsystemet har inte använts på minst fem dagar.
l Om det elektroniska lås- och startsystemet inte har använts på minst 14
dagar kan inga dörrar, förutom förardörren, låsas upp. Skulle detta hända
ska du fatta tag i handtaget på förardörren, eller använda den trådlösa fjä\
rr-
kontrollen eller den mekaniska nyckeln, för att låsa upp dörrarna.
LarmSituationÅtgärd
Utvändigt larm ljuder
en gång i 5 sekunderEtt försök gjordes att
låsa bilen medan en
dörr var öppen.Stäng alla dörrarna och
lås dem igen.
Invändigt larm ljuder
oavbrutet
Startknappen trycktes
till radioläge medan
förardörre n var öppen
(eller förardörren öpp-
nades medan startknap-
pen var i radioläge).
Tryck startknappen till
avstängt läge, stäng
förardörren.
OM42753SE.book Page 127 Friday, August 12, 2016 10:56 AM

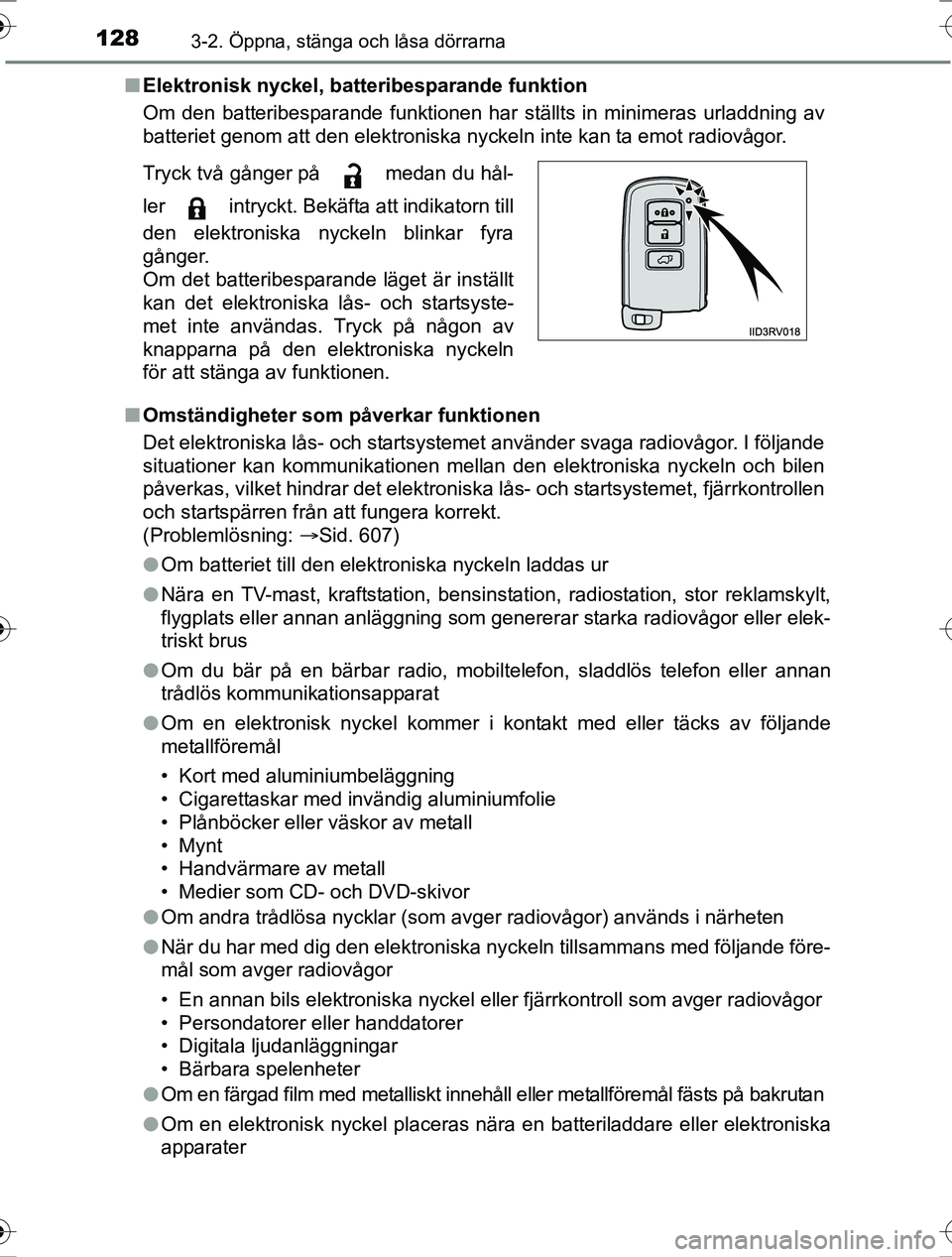

1283-2. Öppna, stänga och låsa dörrarna
OM42753SEn
Elektronisk nyckel, batteribesparande funktion
Om den batteribesparande funktionen har ställts in minimeras urladdning av
batteriet genom att den elektroniska nyckeln inte kan ta emot radiovågor.
n Omständigheter som påverkar funktionen
Det elektroniska lås- och startsystemet använder svaga radiovågor. I följande
situationer kan kommunikationen mellan den elektroniska nyckeln och bilen
påverkas, vilket hindrar det elektroniska lås- och startsystemet, fjärrkontrollen
och startspärren från att fungera korrekt.
(Problemlösning: Sid. 607)
l Om batteriet till den elektroniska nyckeln laddas ur
l Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller elek-
triskt brus
l Om du bär på en bärbar radio, mobiltelefon, sladdlös telefon\
eller annan
trådlös kommunikationsapparat
l Om en elektronisk nyckel kommer i kontakt med eller täcks av följande
metallföremål
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig aluminiumfolie
• Plånböcker eller väskor av metall
•Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
l Om andra trådlösa nycklar (som avger radiovågor) används i närheten
l När du har med dig den elektroniska nyckeln tillsammans med följande före-
mål som avger radiovågor
• En annan bils elektroniska nyckel eller fjärrkontroll som avger radiovågor
• Persondatorer eller handdatorer
• Digitala ljudanläggningar
• Bärbara spelenheter
l Om en färgad film med metalliskt innehåll eller metallföremål fästs på bakrutan
l Om en elektronisk nyckel placeras nära en batteriladdare eller elektroniska
apparater
Tryck två gånger på medan du hål-
ler intryckt. Bekäfta att indikatorn till
den elektroniska nyckeln blinkar fyra
gånger.
Om det batteribesparande läget är inställt
kan det elektroniska lås- och startsyste-
met inte användas. Tryck på någon av
knapparna på den elektroniska nyckeln
för att stänga av funktionen.
OM42753SE.book Page 128 Friday, August 12, 2016 10:56 AM

1293-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM42753SEn
Om låsfunktionen
lÄven om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är nära marken, eller för högt upp, \
eller för nära
den bakre stötfångarens mitt när bakluckan öppnas.
• Den elektroniska nyckeln är på instrumentpanelen, på insynsskyddet, på golvet, i dörrfickorna eller i handskfacket när motorn startas eller när
startknappens lägen ändras.
l Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att dör-
ren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
l Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas eller låsas upp av vem som helst. Endast de dörrar som
känner av den elektroniska nyckeln kan dock användas för att låsa upp bilen.
l Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
motorn om den elektroniska nyckeln finns i närheten av fönstret.
l Dörrarna kan låsas upp eller låsas om mycket vatten stänks på dörrhandta-
get, t.ex. i regn eller en biltvätt medan den elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte öppnar dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
l Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
l Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler. (I förekommande fall)
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (Sid. 128)
OM42753SE.book Page 129 Friday, August 12, 2016 10:56 AM

1303-2. Öppna, stänga och låsa dörrarna
OM42753SEl
Om den elektroniska nyckeln ligger i bilen och ett dörrhandtag blir vått när
bilen tvättas kan ett meddelande visas på informationsdisplayen och en
summerton höras utanför bilen. Lås alla dörrar för att stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera eller liknande. Rengör låssensorn och försök att använda den
igen, eller använd låssensorn på dörrhandtagets nedre del.
l Om någon plötsligt fattar tag i ett handtag, eller om ett handtag används
efter det att bilen har kommit in i avkänningsområdet kan dörrarna hindras
från att låsas upp. Vidrör upplåsningssensorn på dörren och kontrollera att
dörrarna har låsts upp innan du drar i dörrhandtaget igen.
l Dörren låses eventuellt inte upp om du fattar tag i dörrhandtaget när du har
handskar på dig.
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det ta
lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandtaget.
n Om du kör bilen sällan
lUndvik bilstöld genom att inte placera den elektroniska nyckeln närmare
bilen än 2 meter.
l Det elektroniska lås- och startsystemet kan inaktiveras i förväg. ( Sid. 656)
n Rätt användning av systemet
Se till att du har den elektroniska nyckeln med dig för att systemet \
ska fung-
era. Se till att den elektroniska nyckeln inte är alltför nära bilen om du använ-
der systemet från utsidan.
Beroende på den elektroniska nyckelns läge och skick kan den eventuellt inte
kännas av. I så fall fungerar systemet inte korrekt. (Larmet kan gå igång oav-
siktligt, eller också fungerar inte dörrlåsskyddet.)
n Om det elektroniska lås- och startsystemet inte fungerar på rätt sätt
lLåsa och låsa upp dörrarna: Använd den mekaniska nyckeln. ( Sid. 607)
l Starta motorn: Sid. 608
OM42753SE.book Page 130 Friday, August 12, 2016 10:56 AM
