OM42753SE9-1. Bilens specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) ....628
Bränsleinformation .............652
9-2. Specialinställningar Funktioner som kan specialinställas ................656
9-3. Återställning Funktioner att nollställas ....666
Vad gör du om ... (Felsökning) .............................668
Alfabetiskt register ......................672
9Bilens specifikationer
Sakregister
Modeller med navigations system eller multimediasystem, se instruk-
tionsboken till navigation s/multimediasystemet beträffande uppgifter
om utrustningen som listas nedan.
• Navigationssystem
• Ljudanläggning
• Backkamera• Toyota parkeringsassistans
• 360°-monitor
Toyota Motor Europe NV/SA, Avenue du Bourget 60-1140 Brussels,
Belgium www.toyota-europe.com
OM42753SE.book Page 7 Friday, August 12, 2016 10:56 AM

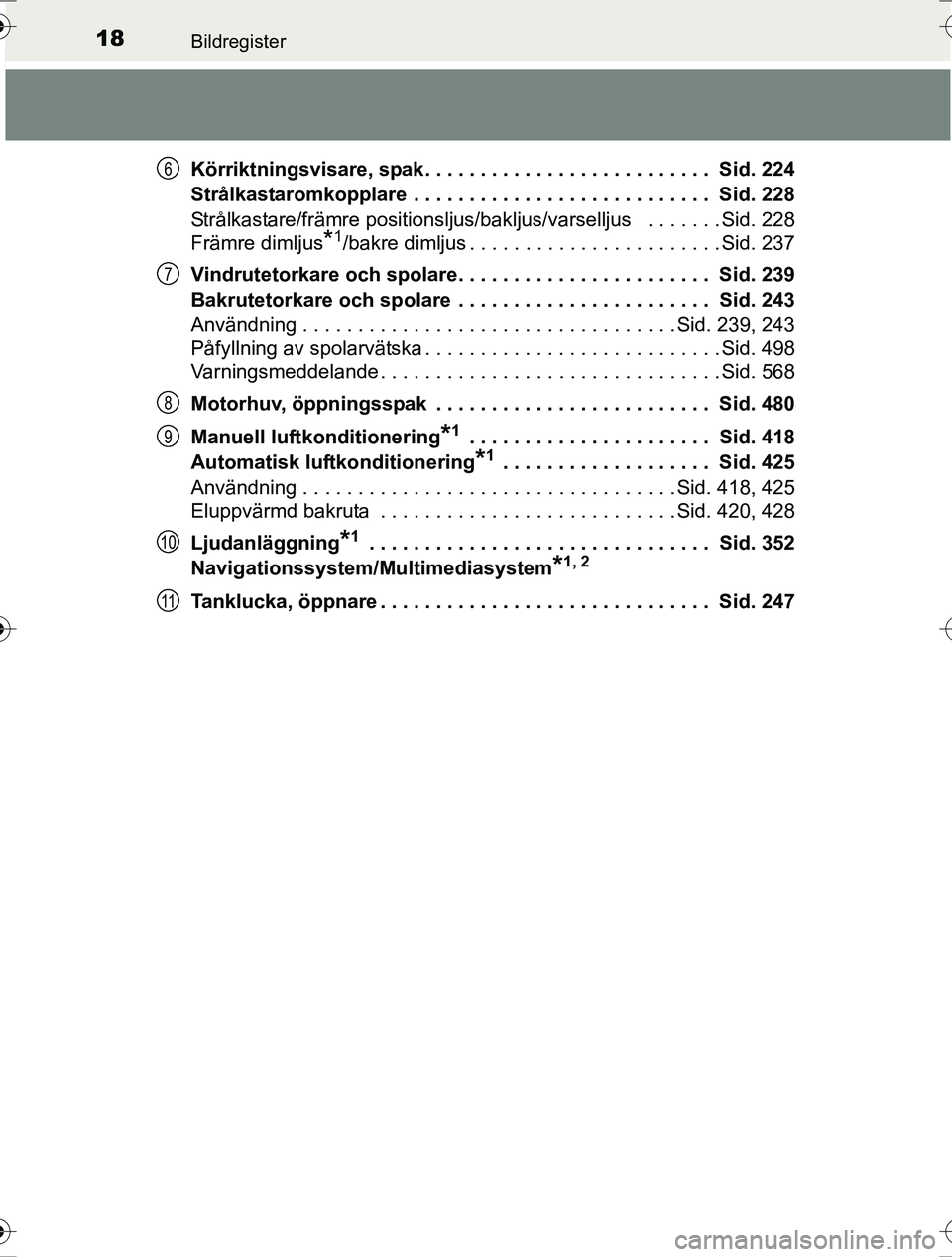

18Bildregister
OM42753SEKörriktningsvisare, spak . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 224
Strålkastaromkopplare . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 228
Strålkastare/främre positionsljus/bakljus/varselljus . . . . . . . Sid. 228
Främre dimljus
*1/bakre dimljus . . . . . . . . . . . . . . . . . . . . . . . Sid. 237
Vindrutetorkare och spolare. . . . . . . . . . . . . . . . . . . . . . . Sid. 239
Bakrutetorkare och spolare . . . . . . . . . . . . . . . . . . . . . . . Sid. 243
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 239, 243
Påfyllning av spolarvätska . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 498
Varningsmeddelande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 568
Motorhuv, öppningsspak . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 480
Manuell luftkonditionering
*1 . . . . . . . . . . . . . . . . . . . . . . Sid. 418
Automatisk luftkonditionering
*1 . . . . . . . . . . . . . . . . . . . Sid. 425
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 418, 425
Eluppvärmd bakruta . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 420, 428
Ljudanläggning
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 352
Navigationssystem/Multimediasystem
*1, 2
Tanklucka, öppnare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 247
6
7
8
9
10
11
OM42753SE.book Page 18 Friday, August 12, 2016 10:56 AM

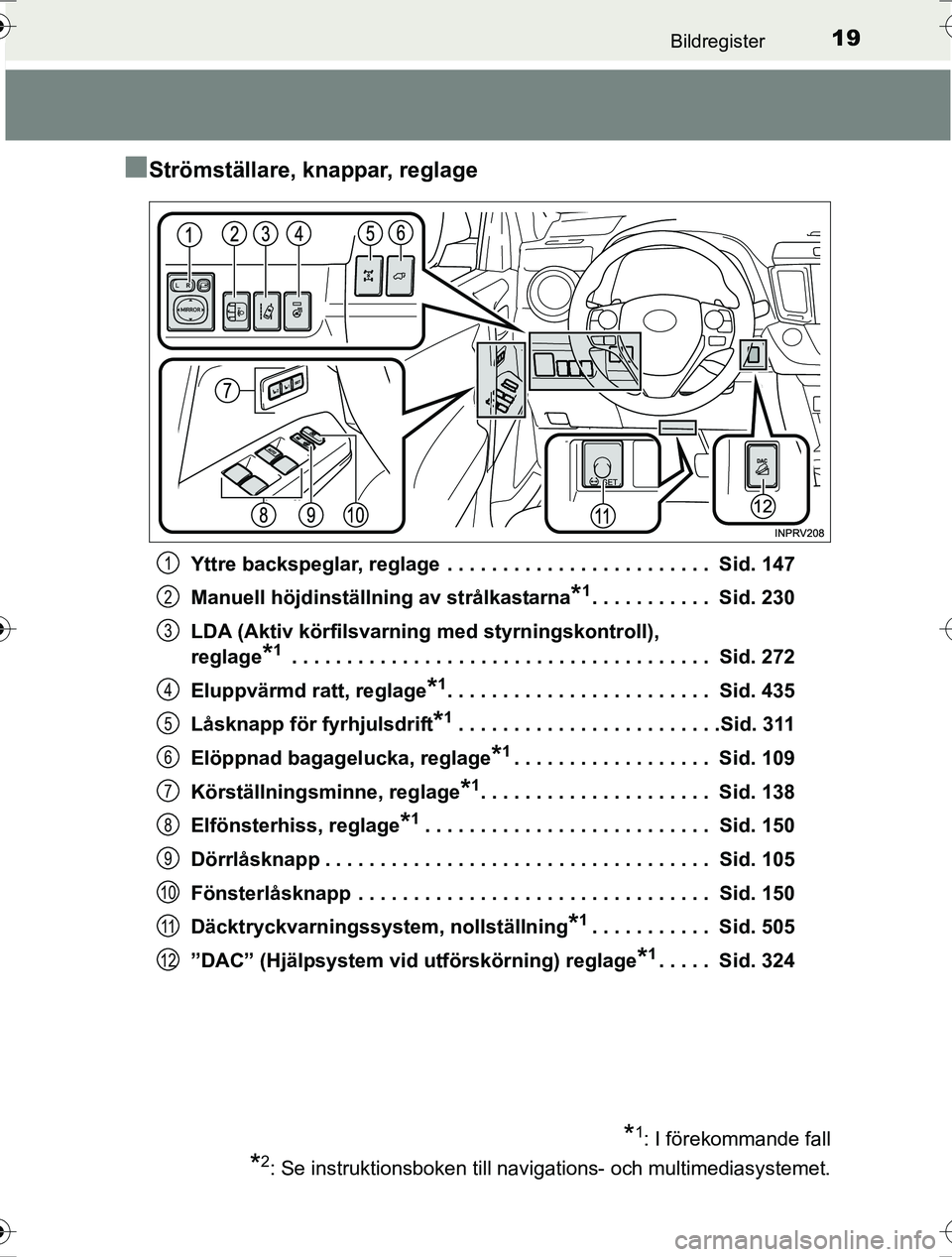

19Bildregister
OM42753SE
nStrömställare, knappar, reglage
Yttre backspeglar, reglage . . . . . . . . . . . . . . . . . . . . . . . . Sid. 147
Manuell höjdinställning av strålkastarna
*1. . . . . . . . . . . Sid. 230
LDA (Aktiv körfilsvarning med styrningskontroll),
reglage
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 272
Eluppvärmd ratt, reglage
*1. . . . . . . . . . . . . . . . . . . . . . . . Sid. 435
Låsknapp för fyrhjulsdrift
*1 . . . . . . . . . . . . . . . . . . . . . . . .Sid. 311
Elöppnad bagagelucka, reglage
*1. . . . . . . . . . . . . . . . . . Sid. 109
Körställningsminne, reglage
*1. . . . . . . . . . . . . . . . . . . . . Sid. 138
Elfönsterhiss, reglage
*1. . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 150
Dörrlåsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 105
Fönsterlåsknapp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 150
Däcktryckvarningssystem, nollställning
*1. . . . . . . . . . . Sid. 505
”DAC” (Hjälpsystem vid utförskörning) reglage
*1. . . . . Sid. 324
*1: I förekommande fall
*2: Se instruktionsboken till navigations- och multimediasystemet.
1
2
3
4
5
6
7
8
9
10
11
12
OM42753SE.book Page 19 Friday, August 12, 2016 10:56 AM

21Bildregister
OM42753SEVarningsblinker, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 538
Toyota parkeringssensor, reglage
*2 . . . . . . . . . . . . . . . . Sid. 302
360°-monitor, reglage
*1, 2
VSC OFF, reglage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 337
Körlägesväljare
*2 . . . . . . . . . . . . . . . . . . . . . . . Sid. 198, 205, 213
Sportläge, knapp
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 221
Stop&Start, avstängningsknapp
*2. . . . . . . . . . . . . . . . . . Sid. 313
Framsäte, stolvärme, reglage
*2. . . . . . . . . . . . . . . . . . . . Sid. 436
Tilläggsvärmare, strömbrytare
*2. . . . . . . . . . . . . . . . . . . Sid. 433
Avfrostare för vindrutetorkare, reglage
*2. . . . . . . . Sid. 420, 428
Eluppvärmning av vindruta, reglage
*2 . . . . . . . . . . . . . . Sid. 428
AUX-ingång/USB-ingång
*1, 2 . . . . . . . . . . . . . . Sid. 357, 378, 384
Eluttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sid. 460
Eluppvärmda stolar, reglage
*2. . . . . . . . . . . . . . . . . . . . . Sid. 436
*1: Se instruktionsboken till navigations- och multimediasystemet.
*2: I förekommande fall
1
2
3
4
5
6
7
8
9
10
OM42753SE.book Page 21 Friday, August 12, 2016 10:56 AM

87
2

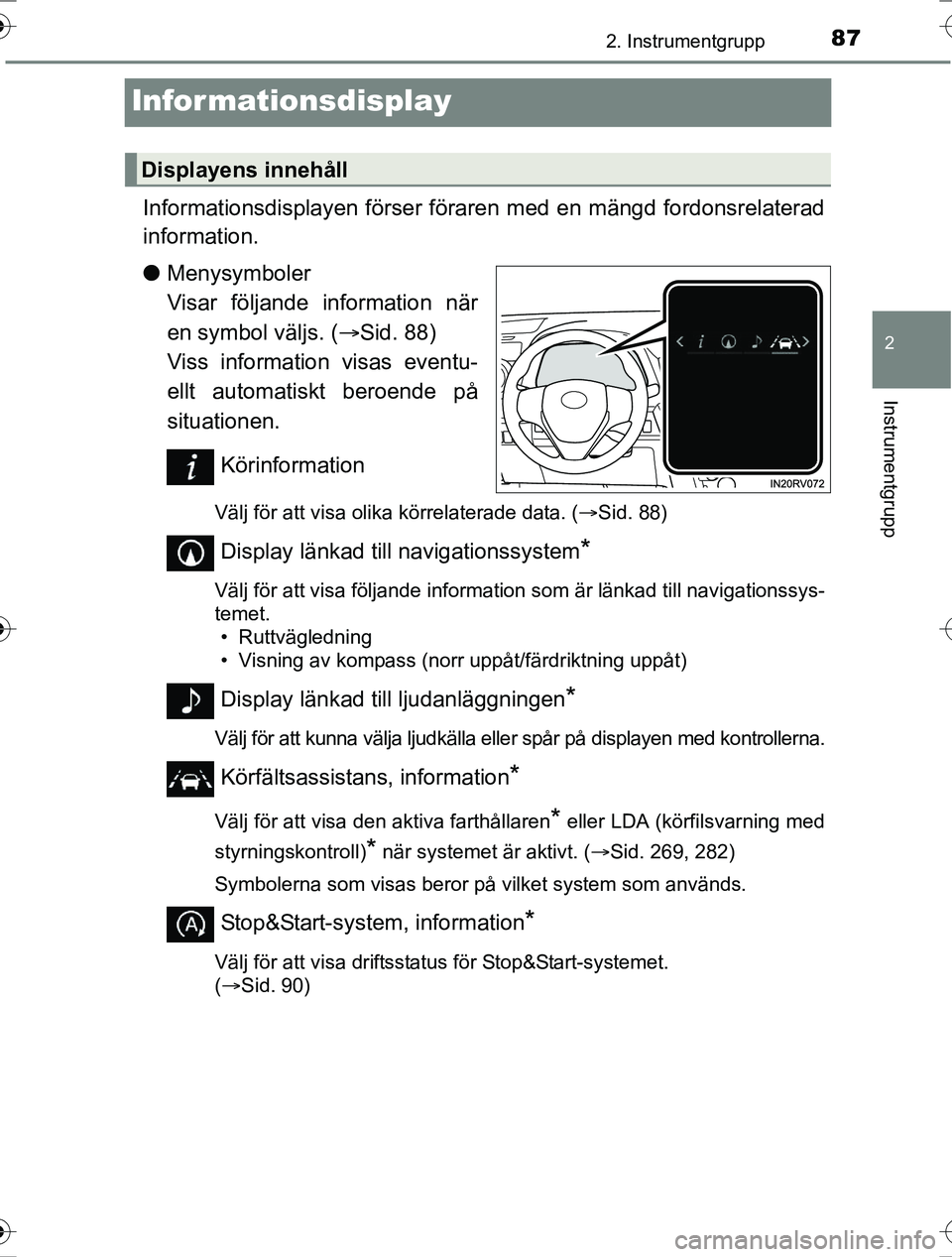

2. Instrumentgrupp
Instrumentgrupp
OM42753SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när
en symbol väljs. ( Sid. 88)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. ( Sid. 88)
Display länkad till navigationssystem*
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen*
Välj för att kunna välja ljudkälla eller spår på displayen med kontrollerna.
Körfältsassistans, information*
Välj för att visa den aktiva farthållaren* eller LDA (körfilsvarning med
styrningskontroll)
* när systemet är aktivt. (Sid. 269, 282)
Symbolerna som visas beror på vilket system som används.
Stop&Start-system, information*
Välj för att visa driftsstatus för Stop&Start-systemet.
( Sid. 90)
Displayens innehåll
OM42753SE.book Page 87 Friday, August 12, 2016 10:56 AM

942. Instrumentgrupp
OM42753SE

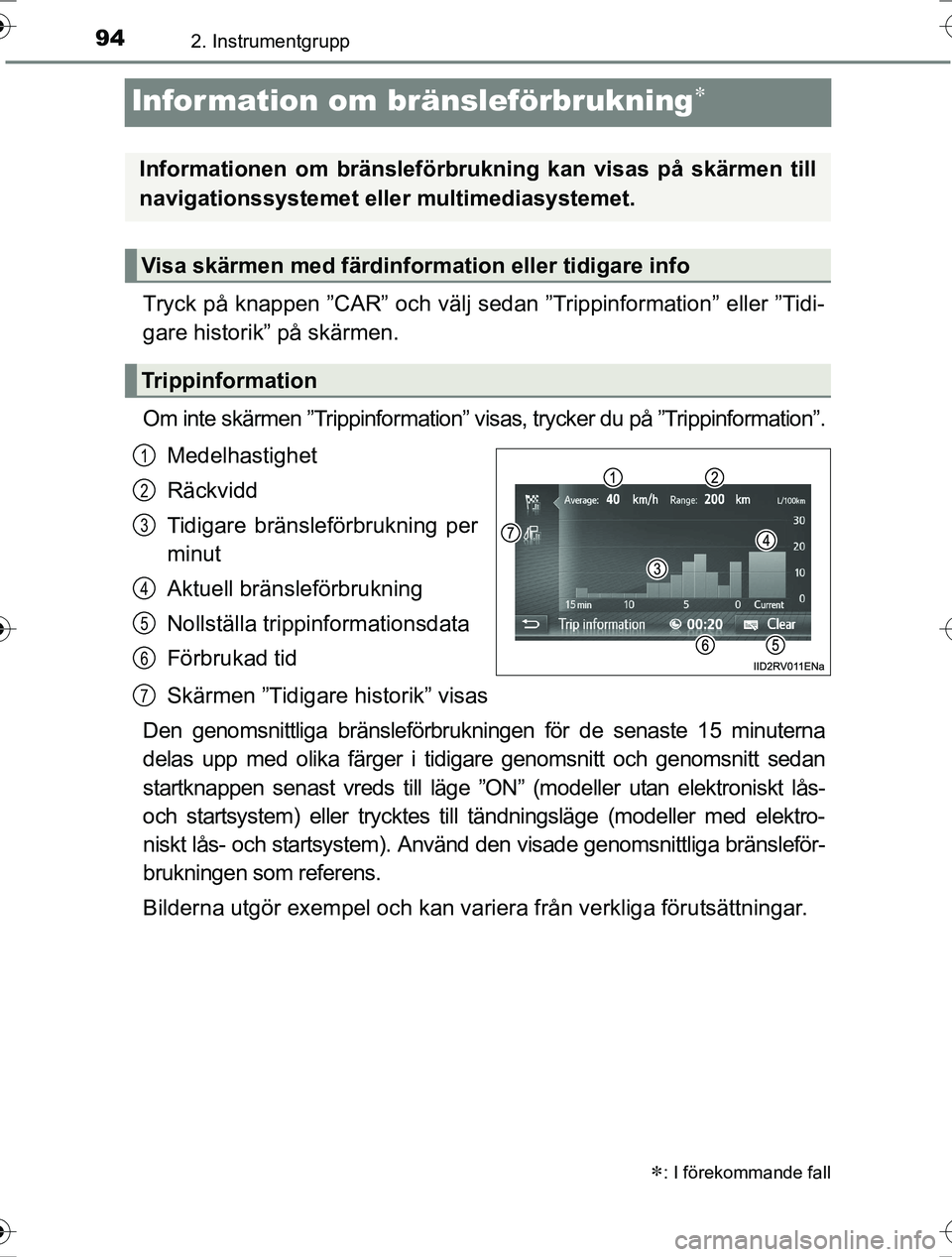

Information om bränsleförbrukning
Tryck på knappen ”CAR” och välj sedan ”Trippinformation” eller ”Tidi-
gare historik” på skärmen.
Om inte skärmen ”Trippinformation” visas, trycker du på ”Trippinformation”.
Medelhastighet
Räckvidd
Tidigare bränsleförbrukning per
minut
Aktuell bränsleförbrukning
Nollställa trippinformationsdata
Förbrukad tid
Skärmen ”Tidigare historik” visas
Den genomsnittliga bränsleförbrukningen för de senaste 15 minuterna
delas upp med olika färger i tidigare genomsnitt och genomsnitt sedan
startknappen senast vreds till läge ”ON” (modeller utan elektroniskt lås-
och startsystem) eller trycktes till tändningsläge (modeller med elektro-
niskt lås- och startsystem). Använd den visade genomsnittliga bränsleför-
brukningen som referens.
Bilderna utgör exempel och kan variera från verkliga förutsättningar.
: I förekommande fall
Informationen om bränsleförbruk ning kan visas på skärmen till
navigationssystemet eller multimediasystemet.
Visa skärmen med färdinform ation eller tidigare info
Trippinformation
1
2
3
4
5
6
7
OM42753SE.book Page 94 Friday, August 12, 2016 10:56 AM

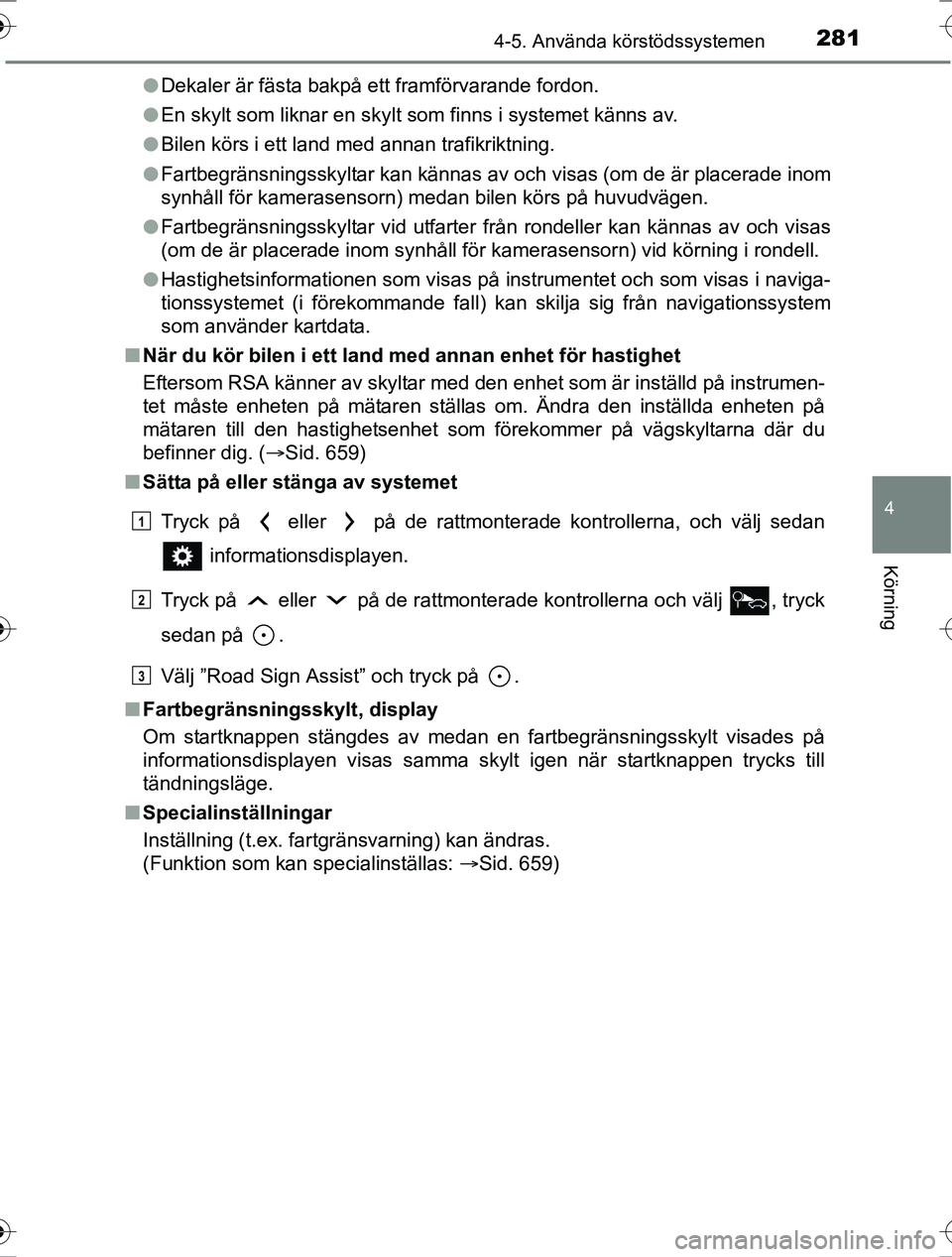

2814-5. Använda körstödssystemen
4
Körning
OM42753SEl
Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
n När du kör bilen i ett land med annan enhet för hastighet
Eftersom RSA känner av skyltar med den enhet som är inställd på instrumen-
tet måste enheten på mätaren ställas om. Ändra den inställda enheten på
mätaren till den hastighetsenhet som förekommer på vägskyltarna där du
befinner dig. ( Sid. 659)
n Sätta på eller stänga av systemet
Tryck på eller på de rattmonterade kontrollerna, och välj sedan informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna och välj , tryck
sedan på .
Välj ”Road Sign Assist” och tryck på .
n Fartbegränsningsskylt, display
Om startknappen stängdes av medan en fartbegränsningsskylt visades på
informationsdisplayen visas samma skylt igen när startknappen trycks till
tändningsläge.
n Specialinställningar
Inställning (t.ex. fartgränsvarning) kan ändras.
(Funktion som kan specialinställas: Sid. 659)
1
2
3
OM42753SE.book Page 281 Friday, August 12, 2016 10:56 AM

3044-5. Använda körstödssystemen
OM42753SE

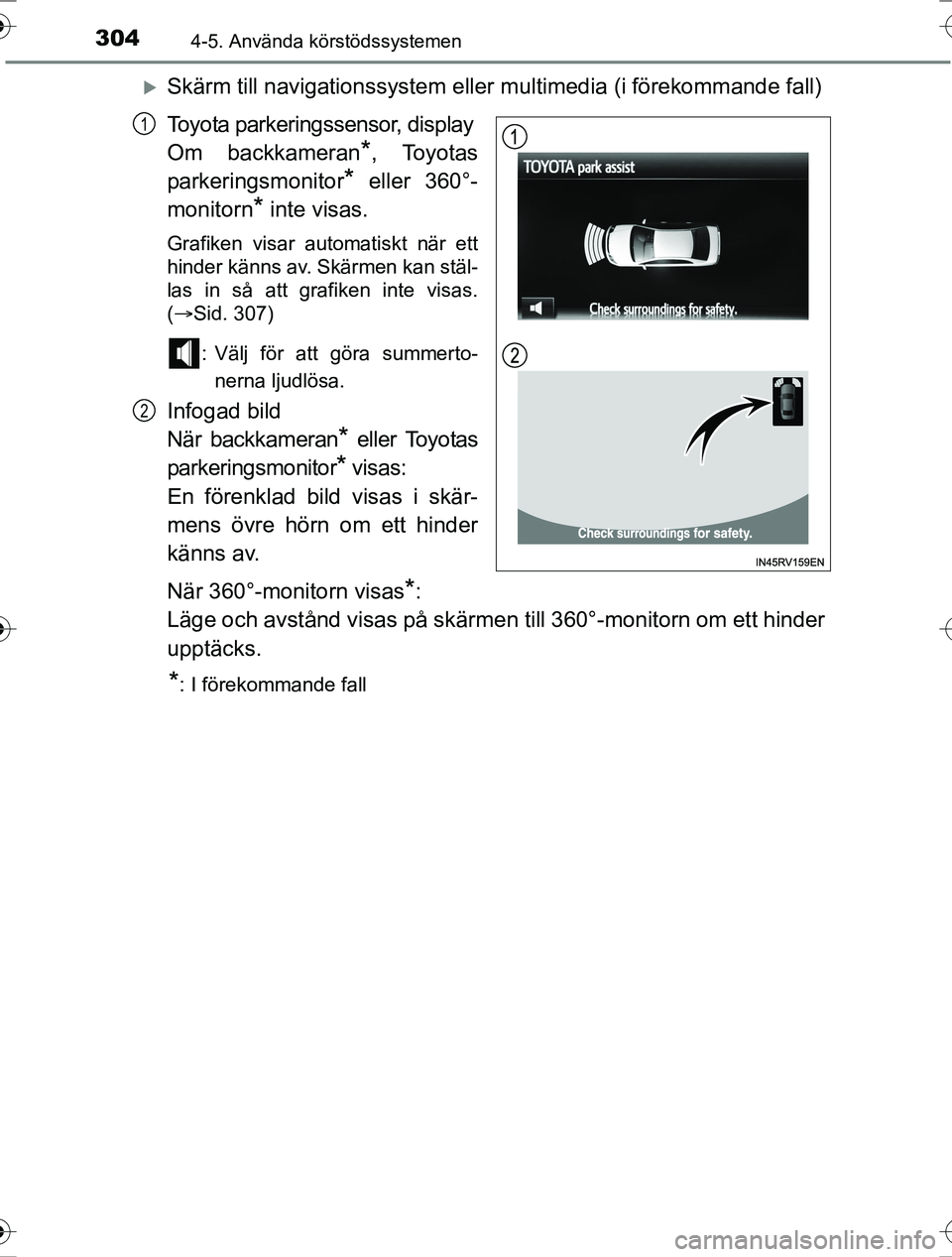

Skärm till navigationssystem eller multimedia (i förekommande fall)
Toyota parkeringssensor, display
Om backkameran
*, Toyotas
parkeringsmonitor
* eller 360°-
monitorn
* inte visas.
Grafiken visar automatiskt när ett
hinder känns av. Skärmen kan stäl-
las in så att grafiken inte visas.
( Sid. 307)
: Välj för att göra summerto-nerna ljudlösa.
Infogad bild
När backkameran
* eller Toyotas
parkeringsmonitor
* visas:
En förenklad bild visas i skär-
mens övre hörn om ett hinder
känns av.
När 360°-monitorn visas
*:
Läge och avstånd visas på skärmen till 360°-monitorn om ett hinder
upptäcks.
*: I förekommande fall
1
2
OM42753SE.book Page 304 Friday, August 12, 2016 10:56 AM

3064-5. Använda körstödssystemen
OM42753SE
*1: 4-sensortyp
*2: Bilderna kan skilja sig från de som visas i illustrationerna. (Sid. 303)
*3: Informationsdisplay
*4: Skärm till navigationssystem eller multimediasystem
n
Summerton och avstånd till hinder
En summerton hörs när sensorerna är i drift.
l Summertonen blir tätare ju mer bilen närmar sig ett hinder.
När bilen är närmare hindret än följande avstånd hörs summerto-
nen kontinuerligt.
• Främre hörnsensorer: Cirka 30 cm
• Främre mittsensorer: Cirka 30 cm
• Bakre hörnsensorer: Cirka 30 cm
• Bakre mittsensorer: Cirka 35 cm
l När två eller fler hinder upptäcks samtidigt reagerar summerto-
nen på det närmaste hindret. Om ett eller båda hinder kommer
närmare än avståndet ovan hörs lj udsignalen med en lång ton
som följs av snabba ljudsignaler.
Cirka 100 cm
Cirka 150 cm
Cirka 55 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte alltid kan känna av
hinder som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
*: I förekommande fall
Sensorernas avkänningsområde
1
2
3
4
OM42753SE.book Page 306 Friday, August 12, 2016 10:56 AM

3074-5. Använda körstödssystemen
4
Körning
OM42753SE
Du kan ändra summertonens ljudvolym och driftsförutsättningarna för
skärmen.Tryck på knappen ”SETUP”.
Välj ”Vehicle” på skärmen.
Välj ”TOYOTA Park Assist Settings” på skärmen.
Välj önskad post.
l Summertonens ljudvolym kan justeras.
l Du kan välja att ha skärmen Toyo ta parkeringssensor på eller
avstängd.
l Visning av sensorerna mitt fram e ller mitt bak samt tonindikeringen
kan ställas in.
n Toyotas parkeringssenso rer kan användas när
l Främre hörnsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller i tändningsläge (modeller med elektroniskt lås- och startsys-
tem).
• Växelspaken är i annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Främre mittsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och startsys-
tem) eller i tändningsläge (modeller med elektroniskt lås- och startsystem).
• Växelspaken är i annat läge än P eller R.
• Bilens hastighet är lägre än cirka 10 km/tim.
l Bakre hörnsensorer och mittsensorer:
• När startknappen är i läge ”ON” (modeller utan elektroniskt lås- och startsys-
tem) eller i tändningsläge (modeller med elektroniskt lås- och startsystem).
• Växelspaken är i R.
n Toyotas parkeringssensor, display
Om ett hinder känns av medan Toyota parkeringsassistans är i bruk visas
varningsindikatorn på skärmens övre högra eller vänstra del, även om skär-
men är i avstängt läge.
Inställning av Toyotas parkeringssensor
(modeller med navigationssyst em eller multimediasystem)
1
2
3
4
OM42753SE.book Page 307 Friday, August 12, 2016 10:56 AM
