TOYOTA RAV4 2017 Instruksjoner for bruk (in Norwegian)

330
OM42B82NO
Bruke oppbevaringsrommene

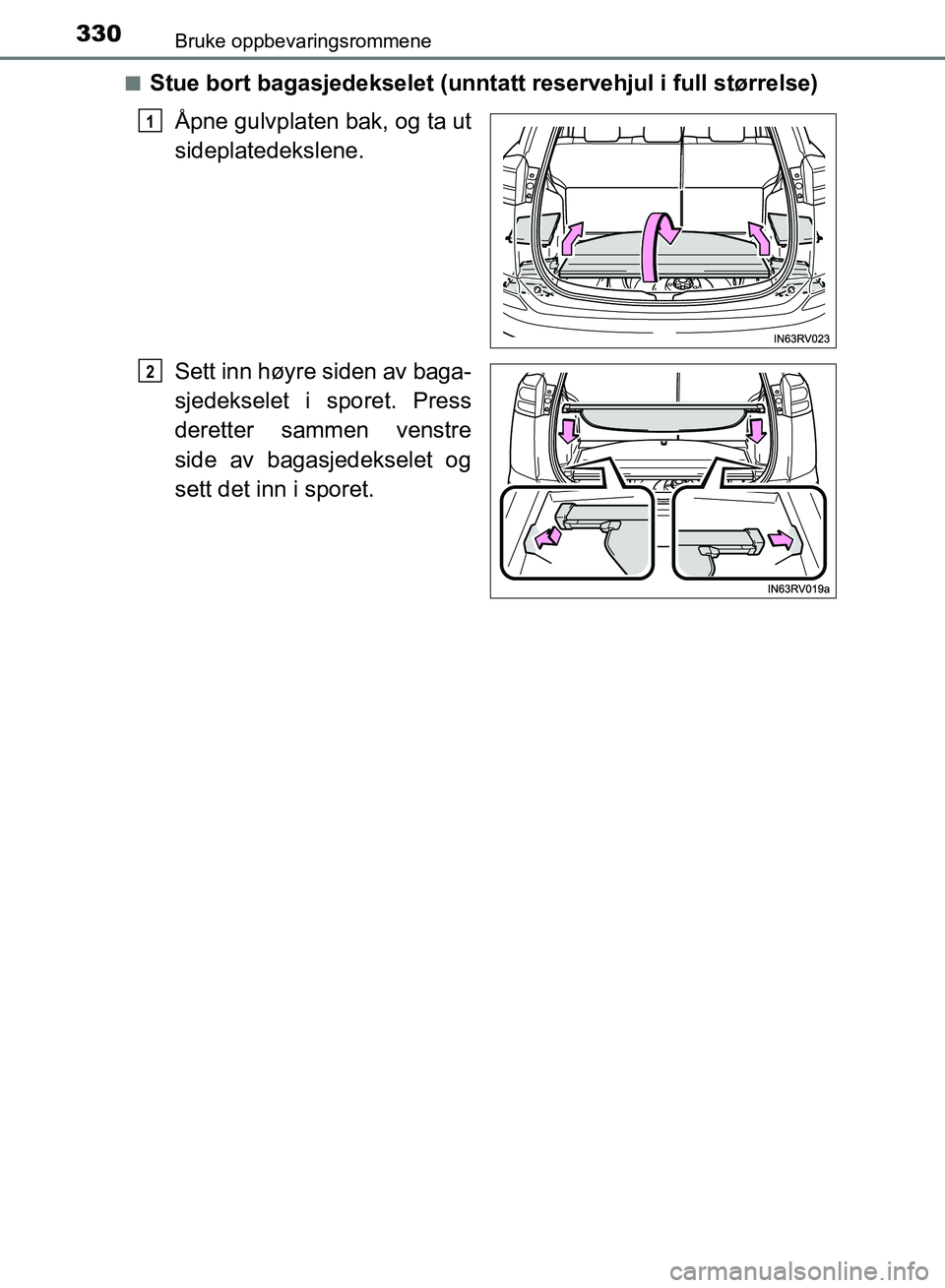

■Stue bort bagasjedekselet (unntatt reservehjul i full størrelse)Åpne gulvplaten bak, og ta ut
sideplatedekslene.
Sett inn høyre siden av baga-
sjedekselet i sporet. Press
deretter sammen venstre
side av bagasjedekselet og
sett det inn i sporet.
1
2
OM42B82NO.book Page 330 Thursday, August 24, 2017 7:00 PM

3315-3. Bruke oppbevaringsrommene
OM42B82NO
5
Funksjoner i kupeen

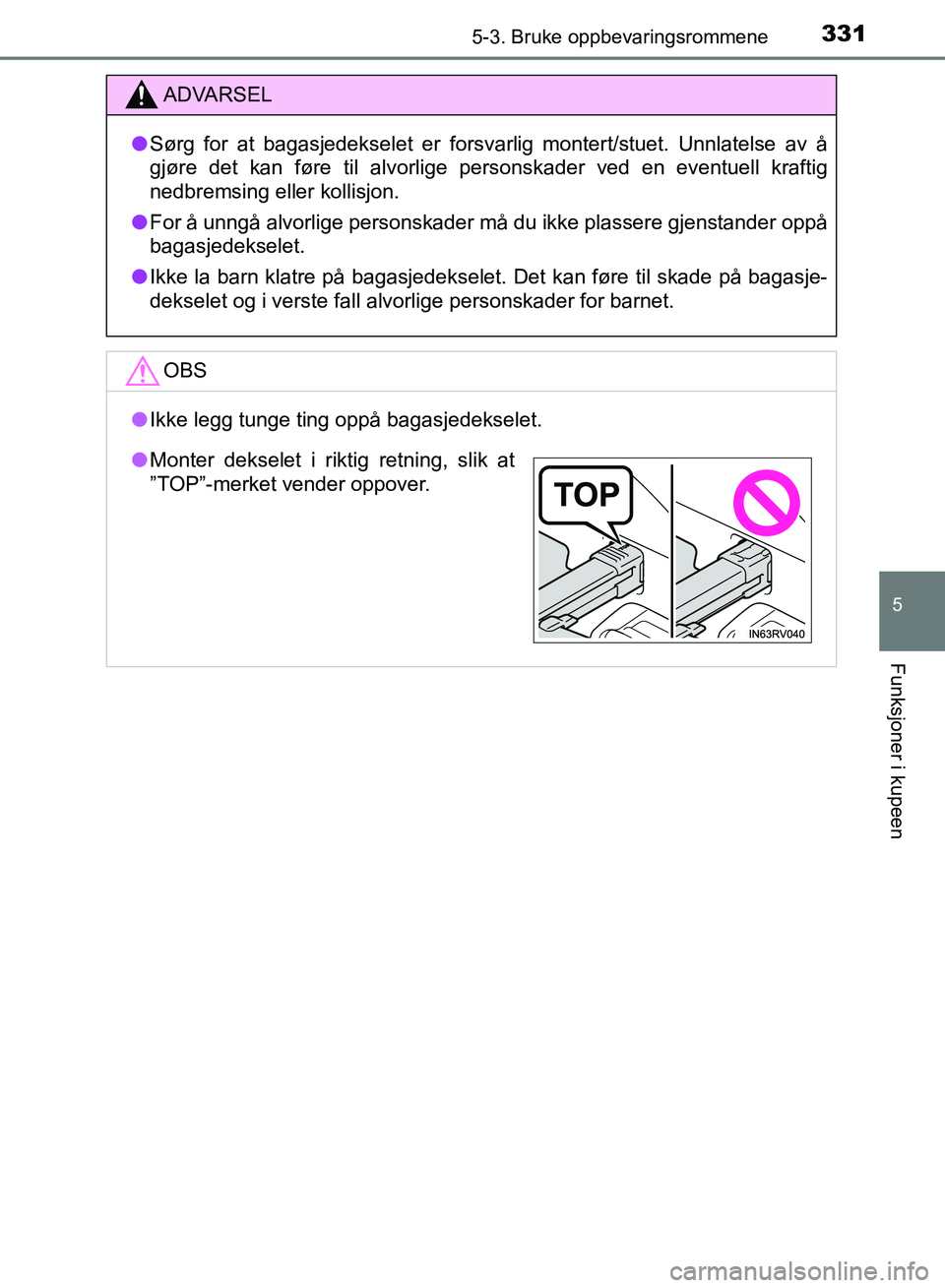

ADVARSEL
●Sørg for at bagasjedekselet er forsvarlig montert/stuet. Unnlatelse av å
gjøre det kan føre til alvorlige personskader ved en eventuell kraftig
nedbremsing eller kollisjon.
● For å unngå alvorlige personskader må du ikke plassere gjenstander oppå
bagasjedekselet.
● Ikke la barn klatre på bagasjedekselet. Det kan føre til skade på bagasje-
dekselet og i verste fall alvorlige personskader for barnet.
OBS
●Ikke legg tunge ting oppå bagasjedekselet.
●Monter dekselet i riktig retning, slik at
”TOP”-merket vender oppover.
OM42B82NO.book Page 331 Thursday, August 24, 2017 7:00 PM

332
OM42B82NO
Bruke oppbevaringsrommene

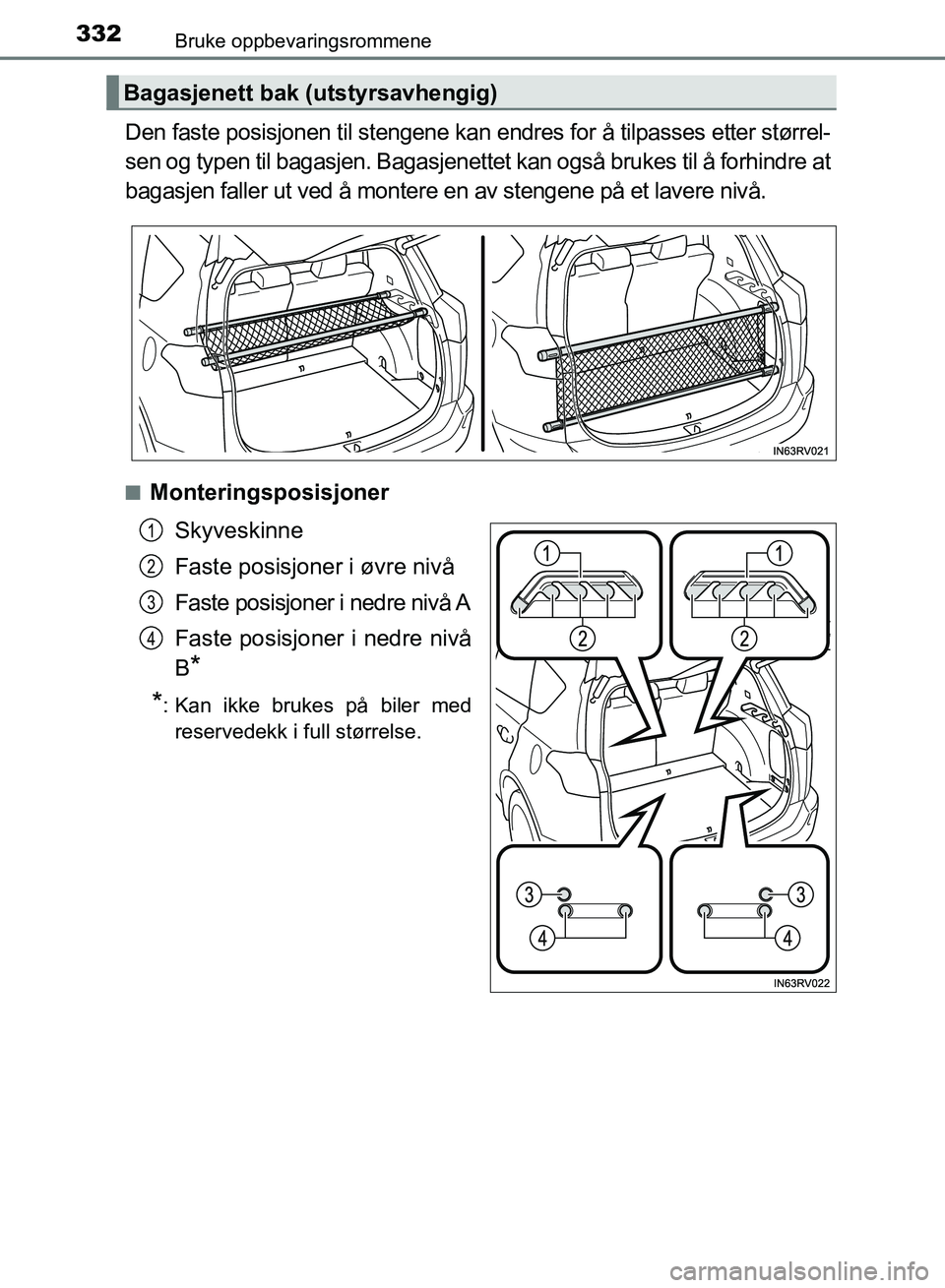

Den faste posisjonen til stengene kan endres for å tilpasses etter størrel-
sen og typen til bagasjen. Bagasjenettet kan også brukes til å forhindre at
bagasjen faller ut ved å montere en av stengene på et lavere nivå.
■MonteringsposisjonerSkyveskinne
Faste posisjoner i øvre nivå
Faste posisjoner i nedre nivå A
Faste posisjoner i nedre nivå
B
*
*
: Kan ikke brukes på biler med reservedekk i full størrelse.
Bagasjenett bak (utstyrsavhengig)
1
2
3
4
OM42B82NO.book Page 332 Thursday, August 24, 2017 7:00 PM

3335-3. Bruke oppbevaringsrommene
OM42B82NO
5
Funksjoner i kupeen

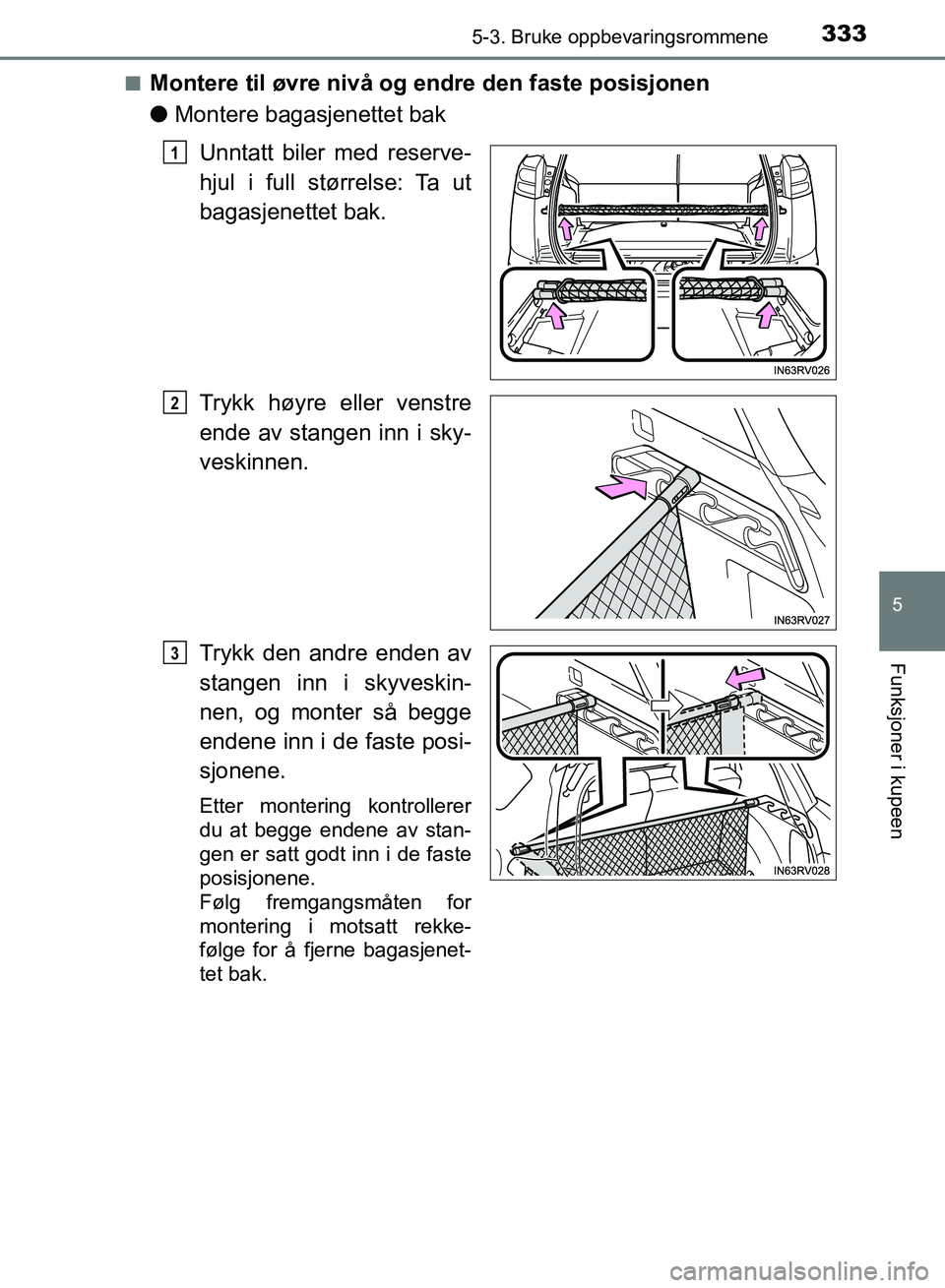

■Montere til øvre nivå og endre den faste posisjonen
● Montere bagasjenettet bak
Unntatt biler med reserve-
hjul i full størrelse: Ta ut
bagasjenettet bak.
Trykk høyre eller venstre
ende av stangen inn i sky-
veskinnen.
Trykk den andre enden av
stangen inn i skyveskin-
nen, og monter så begge
endene inn i de faste posi-
sjonene.
Etter montering kontrollerer
du at begge endene av stan-
gen er satt godt inn i de faste
posisjonene.
Følg fremgangsmåten for
montering i motsatt rekke-
følge for å fjerne bagasjenet-
tet bak.
1
2
3
OM42B82NO.book Page 333 Thursday, August 24, 2017 7:00 PM

334
OM42B82NO
Bruke oppbevaringsrommene
●Endre den faste posisjonen til stangen
Løft stangen for å flytte
den opp til skyveskinnen.
Skyv stangen til ønsket
fast posisjon, og trykk ned.
Flytt stangen slik at venstre
og høyre ende er jevne og
stangen er rett.
Når du har endret posisjonen,
kontrollerer du at begge
endene av stangen er satt
godt inn i de faste posisjo-
nene.
1
2
OM42B82NO.book Page 334 Thursday, August 24, 2017 7:00 PM

3355-3. Bruke oppbevaringsrommene
OM42B82NO
5
Funksjoner i kupeen

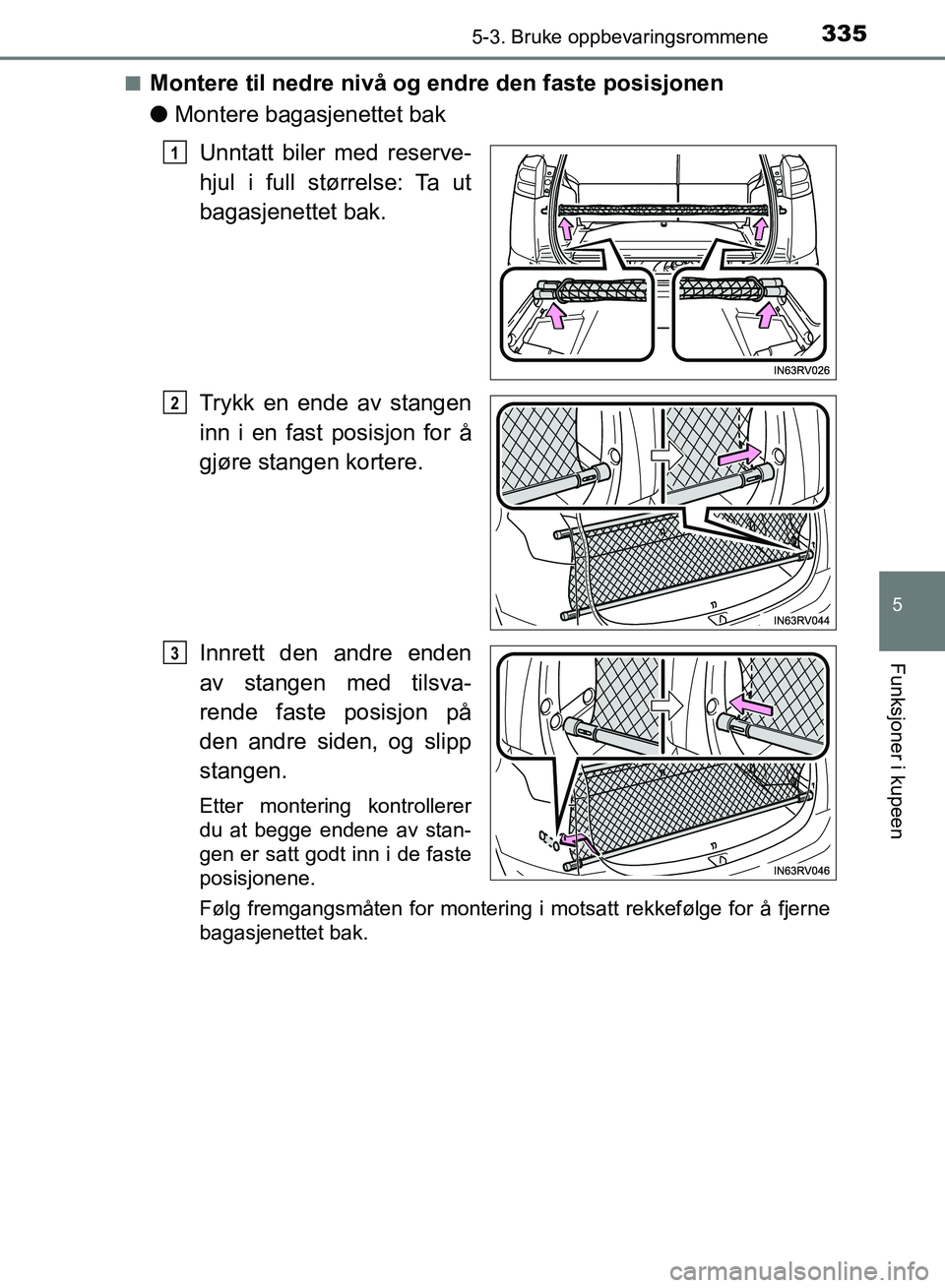

■Montere til nedre nivå og endre den faste posisjonen
●Montere bagasjenettet bak
Unntatt biler med reserve-
hjul i full størrelse: Ta ut
bagasjenettet bak.
Trykk en ende av stangen
inn i en fast posisjon for å
gjøre stangen kortere.
Innrett den andre enden
av stangen med tilsva-
rende faste posisjon på
den andre siden, og slipp
stangen.
Etter montering kontrollerer
du at begge endene av stan-
gen er satt godt inn i de faste
posisjonene.
Følg fremgangsmåten for montering i motsatt rekkefølge for å fjerne
bagasjenettet bak.
1
2
3
OM42B82NO.book Page 335 Thursday, August 24, 2017 7:00 PM

336
OM42B82NO
Bruke oppbevaringsrommene

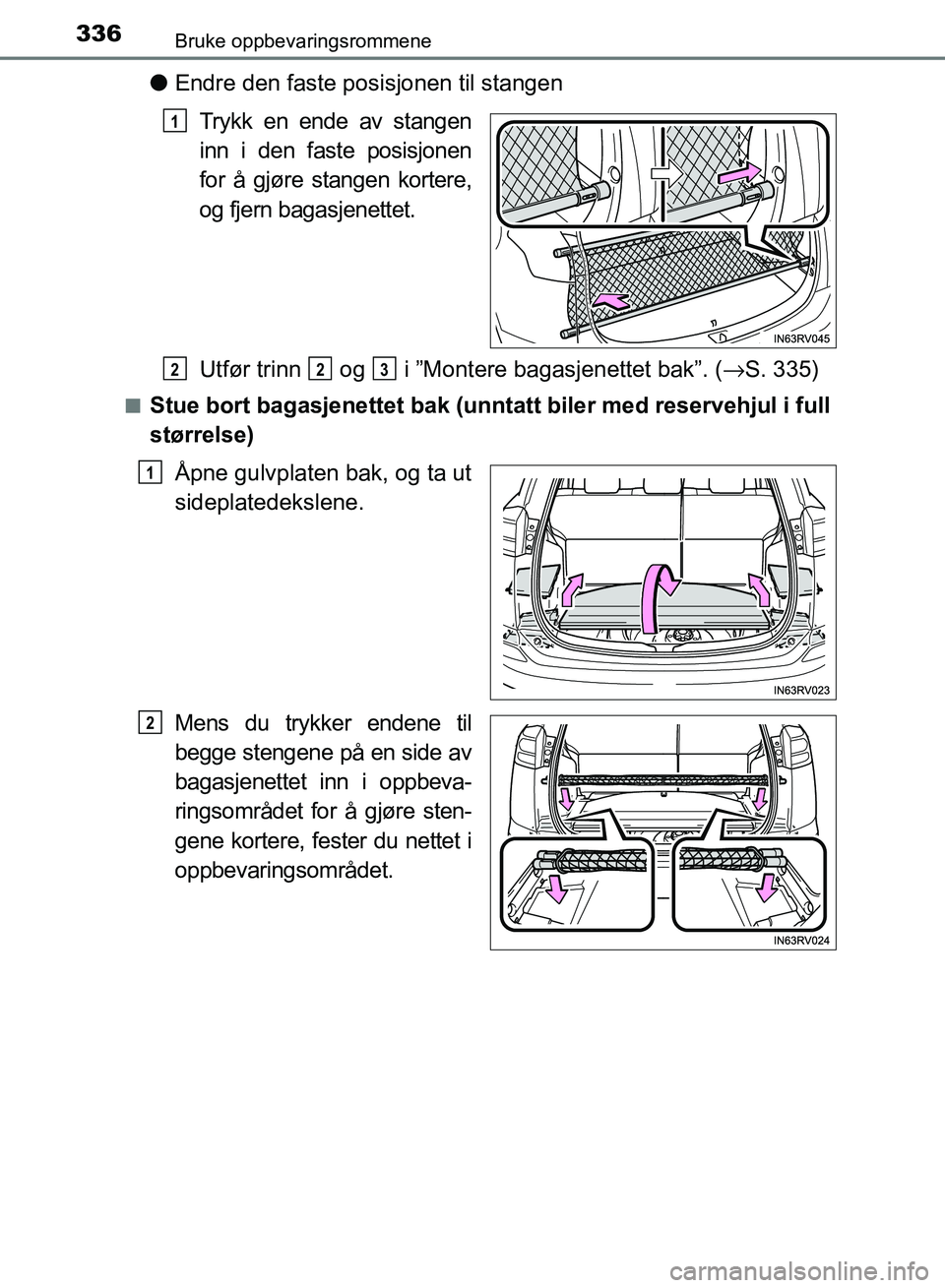

●Endre den faste posisjonen til stangen
Trykk en ende av stangen
inn i den faste posisjonen
for å gjøre stangen kortere,
og fjern bagasjenettet.
Utfør trinn og i ”Montere bagasjenettet bak”. ( →S. 335)
■Stue bort bagasjenettet bak (unnt att biler med reservehjul i full
størrelse)
Åpne gulvplaten bak, og ta ut
sideplatedekslene.
Mens du trykker endene til
begge stengene på en side av
bagasjenettet inn i oppbeva-
ringsområdet for å gjøre sten-
gene kortere, fester du nettet i
oppbevaringsområdet.
1
223
1
2
OM42B82NO.book Page 336 Thursday, August 24, 2017 7:00 PM

3375-3. Bruke oppbevaringsrommene
OM42B82NO
5
Funksjoner i kupeen

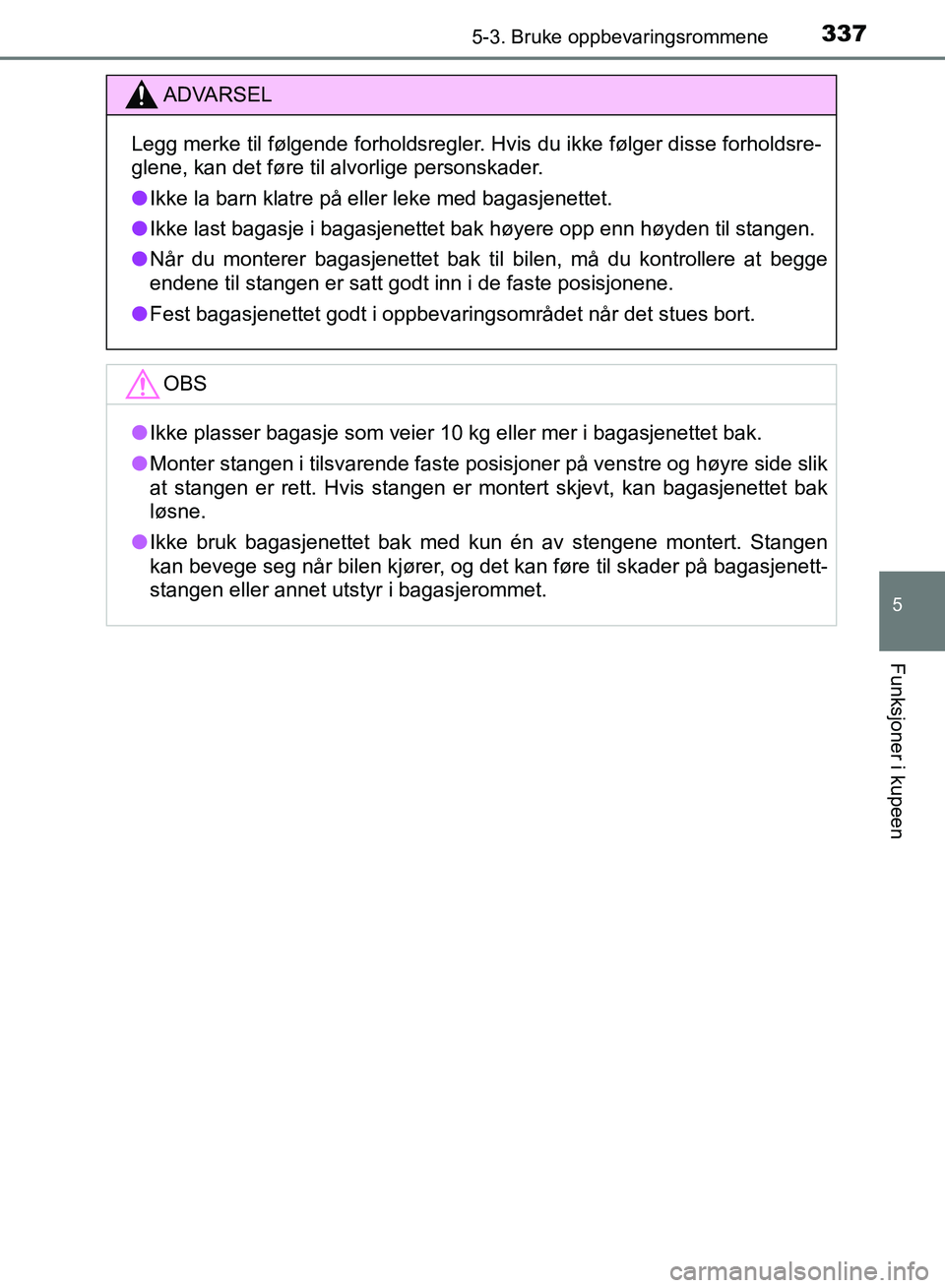

ADVARSEL
Legg merke til følgende forholdsregler. Hvis du ikke følger disse forholdsre-
glene, kan det føre til alvorlige personskader.
●Ikke la barn klatre på eller leke med bagasjenettet.
● Ikke last bagasje i bagasjenettet bak høyere opp enn høyden til st\
angen.
● Når du monterer bagasjenettet bak til bilen, må du kontrollere at begge
endene til stangen er satt godt inn i de faste posisjonene.
● Fest bagasjenettet godt i oppbevaringsområdet når det stues bort.
OBS
●Ikke plasser bagasje som veier 10 kg eller mer i bagasjenettet bak.
● Monter stangen i tilsvarende faste posis joner på venstre og høyre side slik
at stangen er rett. Hvis stangen er montert skjevt, kan bagasjenettet bak
løsne.
● Ikke bruk bagasjenettet bak med kun én av stengene montert. Stangen
kan bevege seg når bilen kjører, og det kan føre til skader på bagasjenett-
stangen eller annet utstyr i bagasjerommet.
OM42B82NO.book Page 337 Thursday, August 24, 2017 7:00 PM

338
OM42B82NO
Bruke oppbevaringsrommene

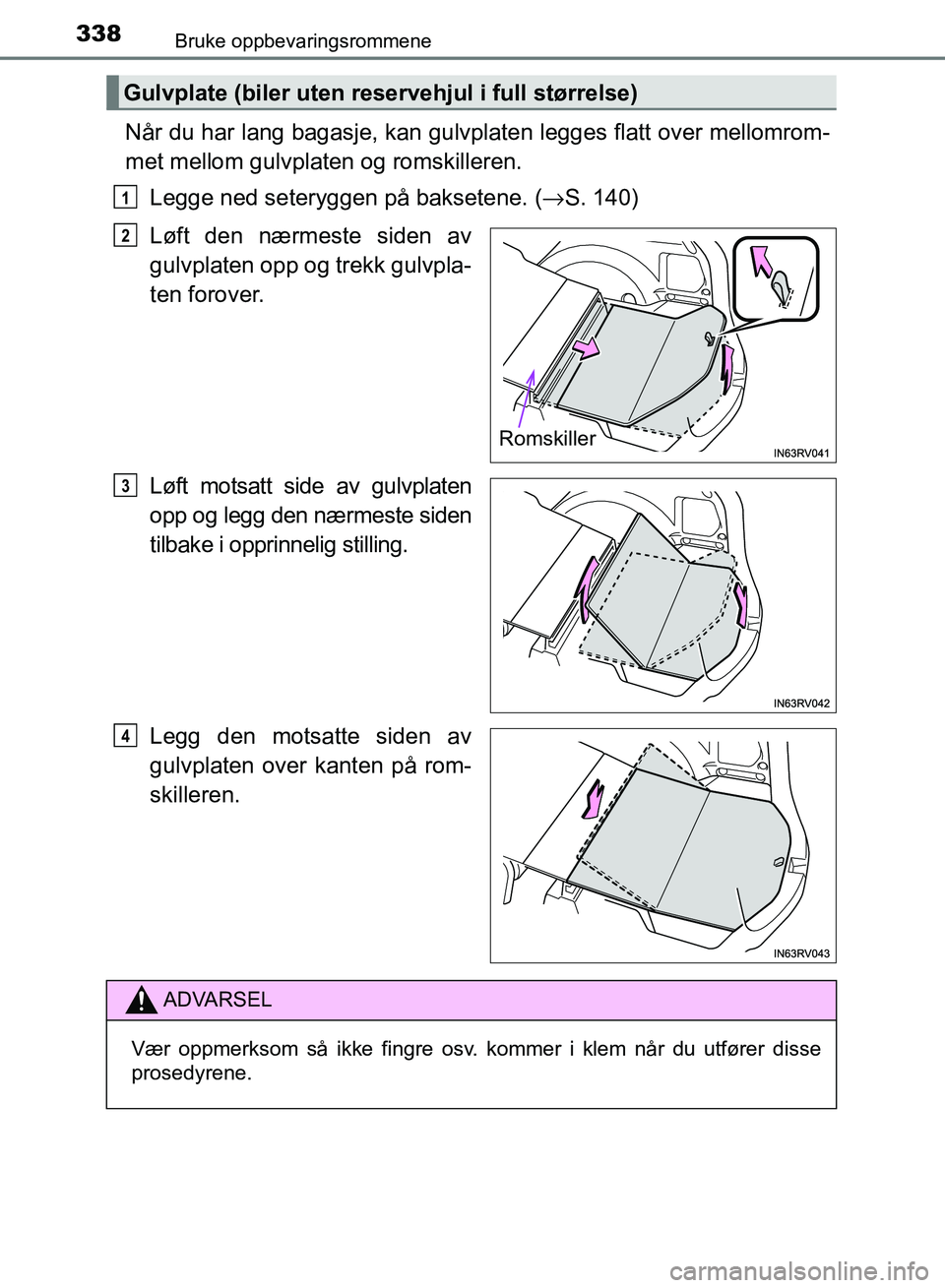

Når du har lang bagasje, kan gulvplaten legges flatt over mellomrom-
met mellom gulvplaten og romskilleren.Legge ned seteryggen på baksetene. ( →S. 140)
Løft den nærmeste siden av
gulvplaten opp og trekk gulvpla-
ten forover.
Løft motsatt side av gulvplaten
opp og legg den nærmeste siden
tilbake i opprinnelig stilling.
Legg den motsatte siden av
gulvplaten over kanten på rom-
skilleren.
Gulvplate (biler uten rese rvehjul i full størrelse)
1
Romskiller
2
3
4
ADVARSEL
Vær oppmerksom så ikke fingre osv. kommer i klem når du utfører disse
prosedyrene.
OM42B82NO.book Page 338 Thursday, August 24, 2017 7:00 PM

3395-4. Bruke andre funksjoner i kupeen
OM42B82NO
5
Funksjoner i kupeen
Andre funksjoner i kupeen
Plassert foran:
Vipp ned.
Plassert på siden:
Vipp ned, vipp av kroken og
sving den til siden.
Skyv dekselet opp.
Lyset slås på når dekselet skyves
bort.
Solskjermer
1
2
Sminkespeil
OBS
Ikke la lyset i sminkespeilet være på lenge når hybridsystemet er av for å
forhindre at 12-voltsbatteriet lades ut.
OM42B82NO.book Page 339 Thursday, August 24, 2017 7:00 PM
