TOYOTA RAV4 2017 Manual del propietario (in Spanish)

7118-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.Depósito
Línea “FULL”
Línea “LOW”
Añada refrigerante si es necesario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refrige-
rante.
Ponga en marcha el motor y active el sistema de aire acondicionado para
comprobar que los ventiladores de refr igeración del radiador funcionan y
para verificar si hay fugas de refrigerante procedentes del radiador o los
manguitos.
Los ventiladores funcionan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están funcionando mediante la verificación del ruido de los ventiladores y el caudal
de aire. Si resulta difícil realizar estas verificaciones, active y desactive el sistema
de aire acondicionado repetidamente. (Es posible que los ventiladores no funcio-
nen a temperaturas muy bajas).
Si los ventiladores no funcionan:
Para el vehículo inmediatamente y póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado o con cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado.
Si los ventiladores funcionan:
Lleve el vehículo al concesionario o taller de reparaciones Toyota autori-
zado más cercano, o a cualquier otro establecimiento con personal debi-
damente cualificado y equipado, para que lo revisen.
4
1
2
3
5
6
7

7128-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)

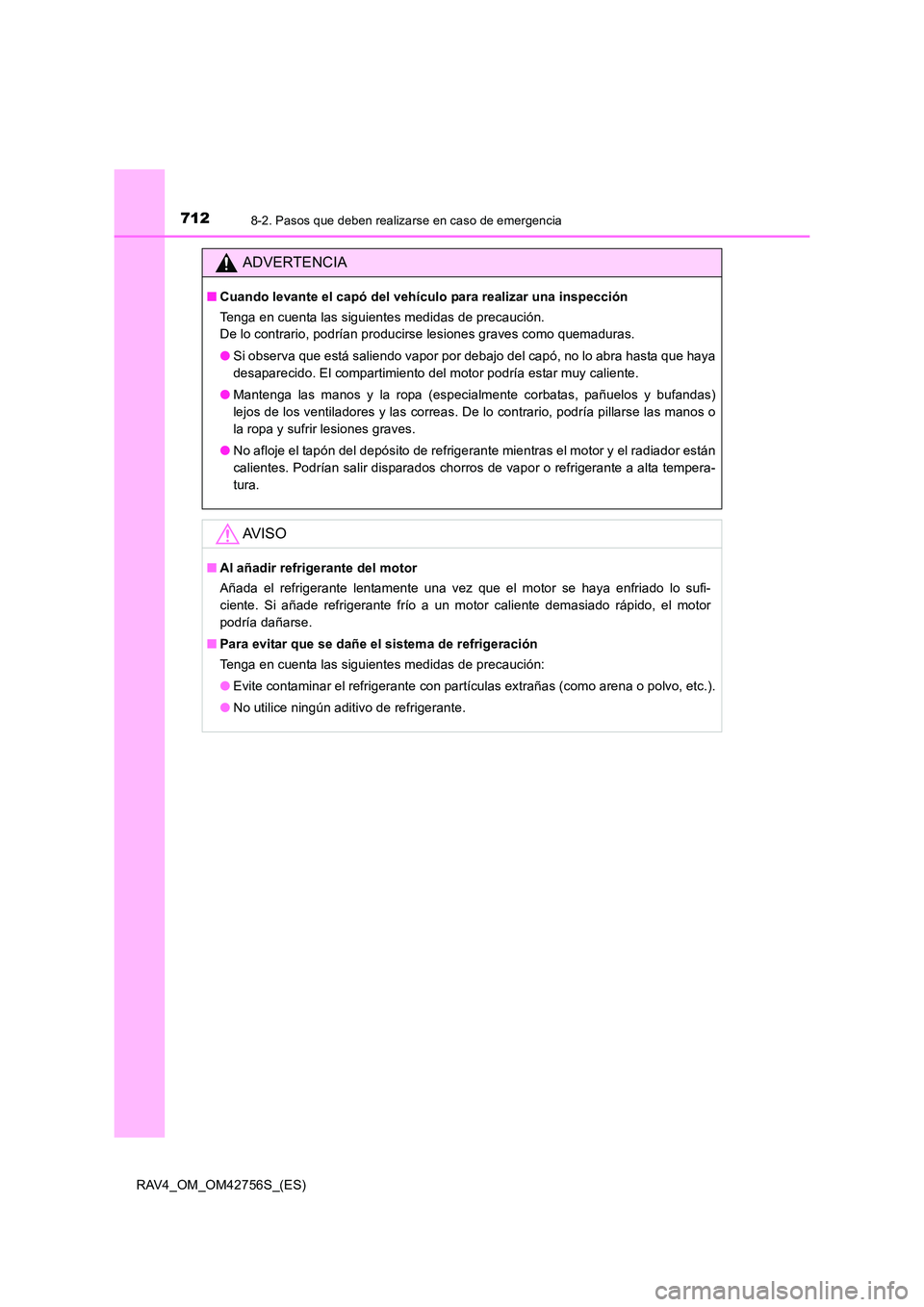

ADVERTENCIA
■Cuando levante el capó del vehículo para realizar una inspección
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves como quemaduras.
●Si observa que está saliendo vapor por debajo del capó, no lo abra hasta que haya
desaparecido. El compartimiento del motor podría estar muy caliente.
● Mantenga las manos y la ropa (especialmente corbatas, pañuelos y bufandas)
lejos de los ventiladores y las correas. De lo contrario, podría pillarse las manos o
la ropa y sufrir lesiones graves.
● No afloje el tapón del depósito de refrigerante mientras el motor y el radiador están
calientes. Podrían salir disparados chorros de vapor o refrigerante a alta tempera-
tura.
AV I S O
■Al añadir refrigerante del motor
Añada el refrigerante lentamente una vez que el motor se haya enfriado lo sufi-
ciente. Si añade refrigerante frío a un motor caliente demasiado rápido, el motor
podría dañarse.
■ Para evitar que se dañe el sistema de refrigeración
Tenga en cuenta las siguientes medidas de precaución:
●Evite contaminar el refrigerante con partículas extrañas (como arena o polvo, etc.).
● No utilice ningún aditivo de refrigerante.

7138-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)

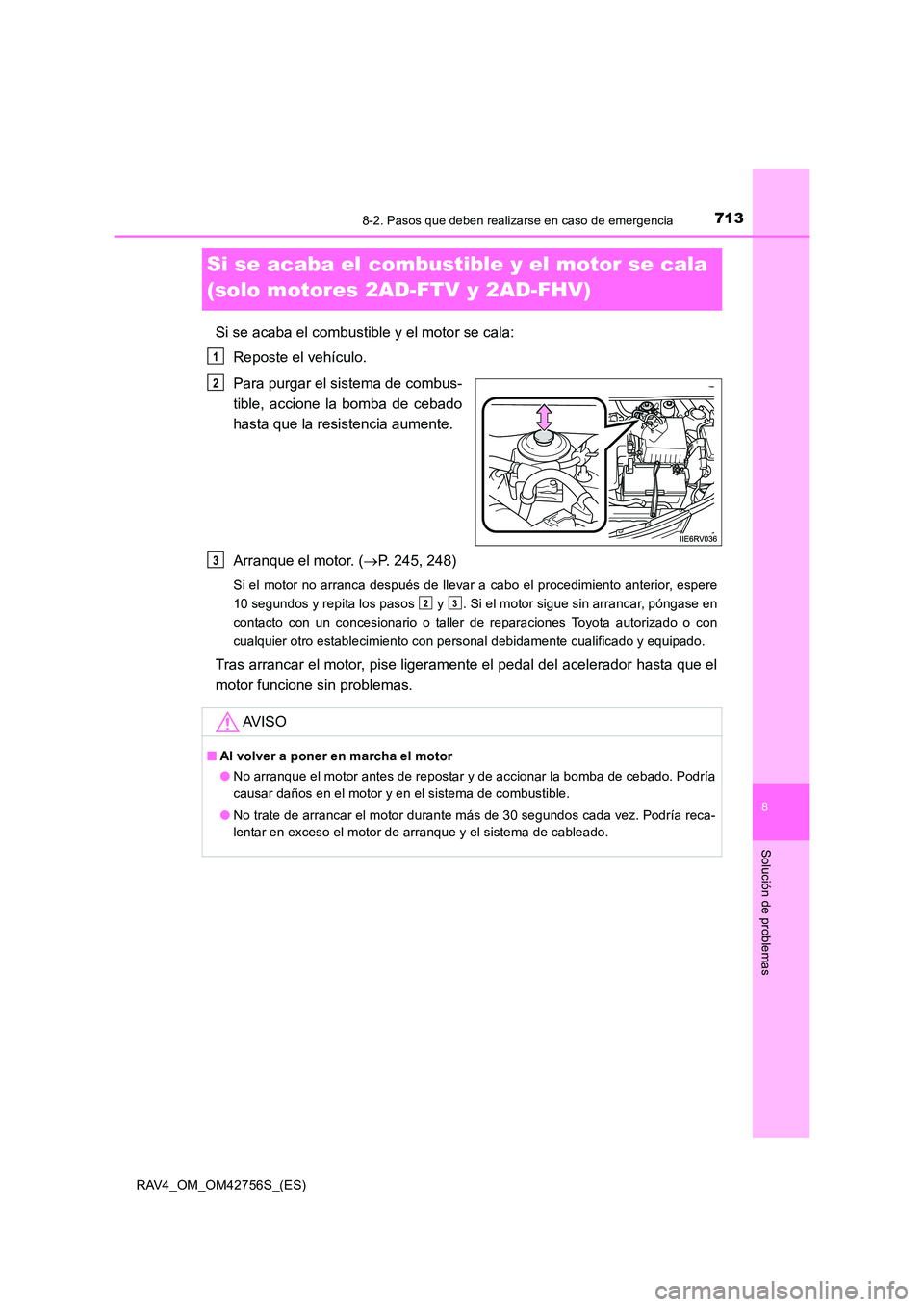

Si se acaba el combustible y el motor se cala
(solo motores 2AD-FTV y 2AD-FHV)
Si se acaba el combustible y el motor se cala:Reposte el vehículo.
Para purgar el sistema de combus-
tible, accione la bomba de cebado
hasta que la resistencia aumente.
Arranque el motor. ( →P. 245, 248)
Si el motor no arranca después de llevar a cabo el procedimiento anterior, espere
10 segundos y repita los pasos y . Si el motor sigue sin arrancar, póngase en
contacto con un concesionario o taller de reparaciones Toyota autorizado o con
cualquier otro establecimiento con personal debidamente cualificado y equipado.
Tras arrancar el motor, pise liger amente el pedal del acelerador hasta que el
motor funcione sin problemas.
1
2
AV I S O
■ Al volver a poner en marcha el motor
●No arranque el motor antes de repostar y de accionar la bomba de cebado. Podría
causar daños en el motor y en el sistema de combustible.
● No trate de arrancar el motor durante más de 30 segundos cada vez. Podría reca-
lentar en exceso el motor de arranque y el sistema de cableado.
3
23

7148-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)

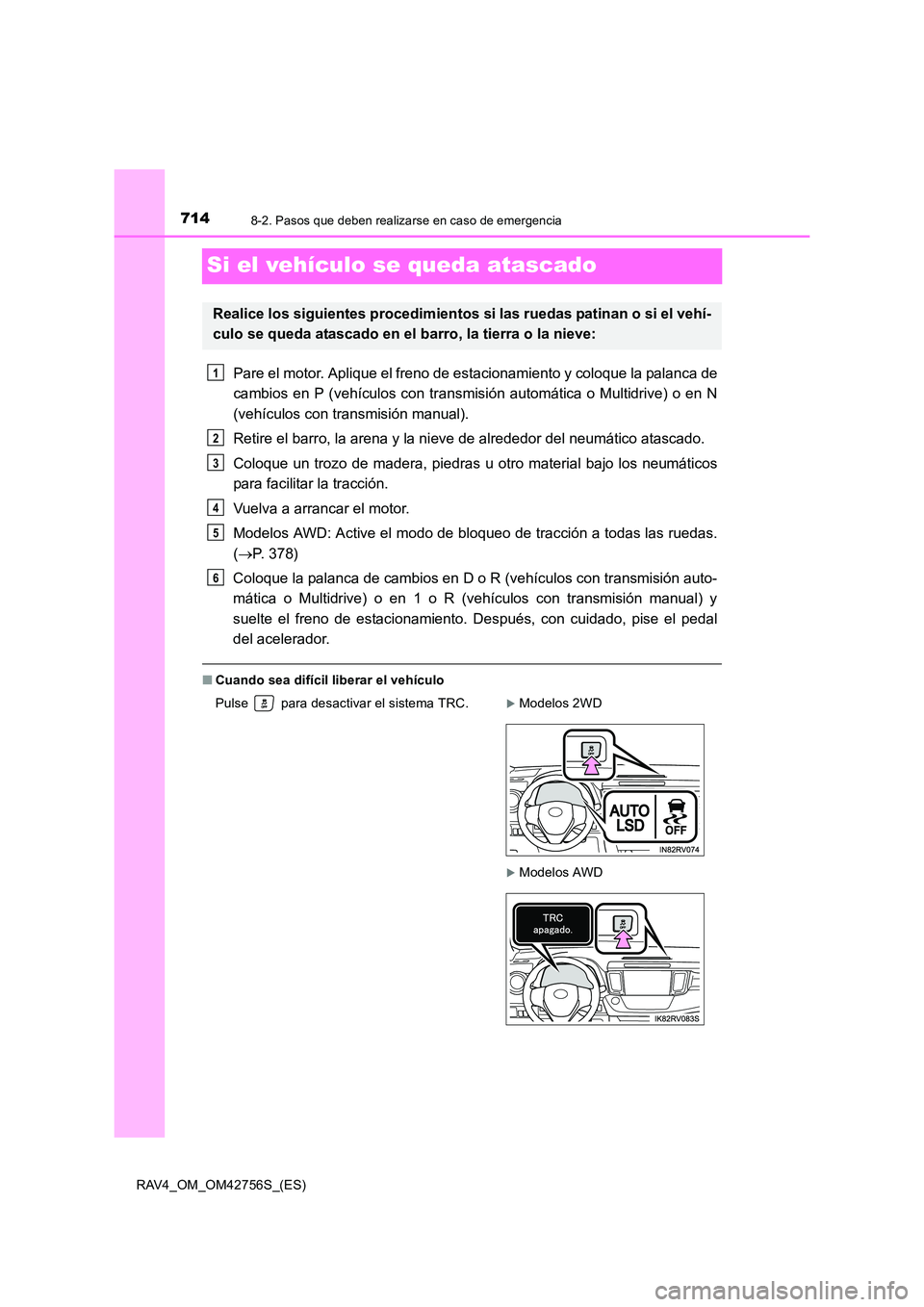

Si el vehículo se queda atascado
Pare el motor. Aplique el freno de estacionamiento y coloque la palanca de
cambios en P (vehículos con transmisión automática o Multidrive) o en N
(vehículos con transmisión manual).
Retire el barro, la arena y la nieve de alrededor del neumático atascado.
Coloque un trozo de madera, piedras u otro material bajo los neumáticos
para facilitar la tracción.
Vuelva a arrancar el motor.
Modelos AWD: Active el modo de bloqueo de tracción a todas las ruedas.
( → P. 378)
Coloque la palanca de cambios en D o R (vehículos con transmisión auto-
mática o Multidrive) o en 1 o R (vehículos con transmisión manual) y
suelte el freno de estacionamiento. Después, con cuidado, pise el pedal
del acelerador.
■ Cuando sea difícil liberar el vehículo
Realice los siguientes procedimientos si las ruedas patinan o si el vehí-
culo se queda atascado en el barro, la tierra o la nieve:
Pulse para desactivar el sistema TRC.XModelos 2WD
XModelos AWD
1
2
3
4
5
6

7158-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)

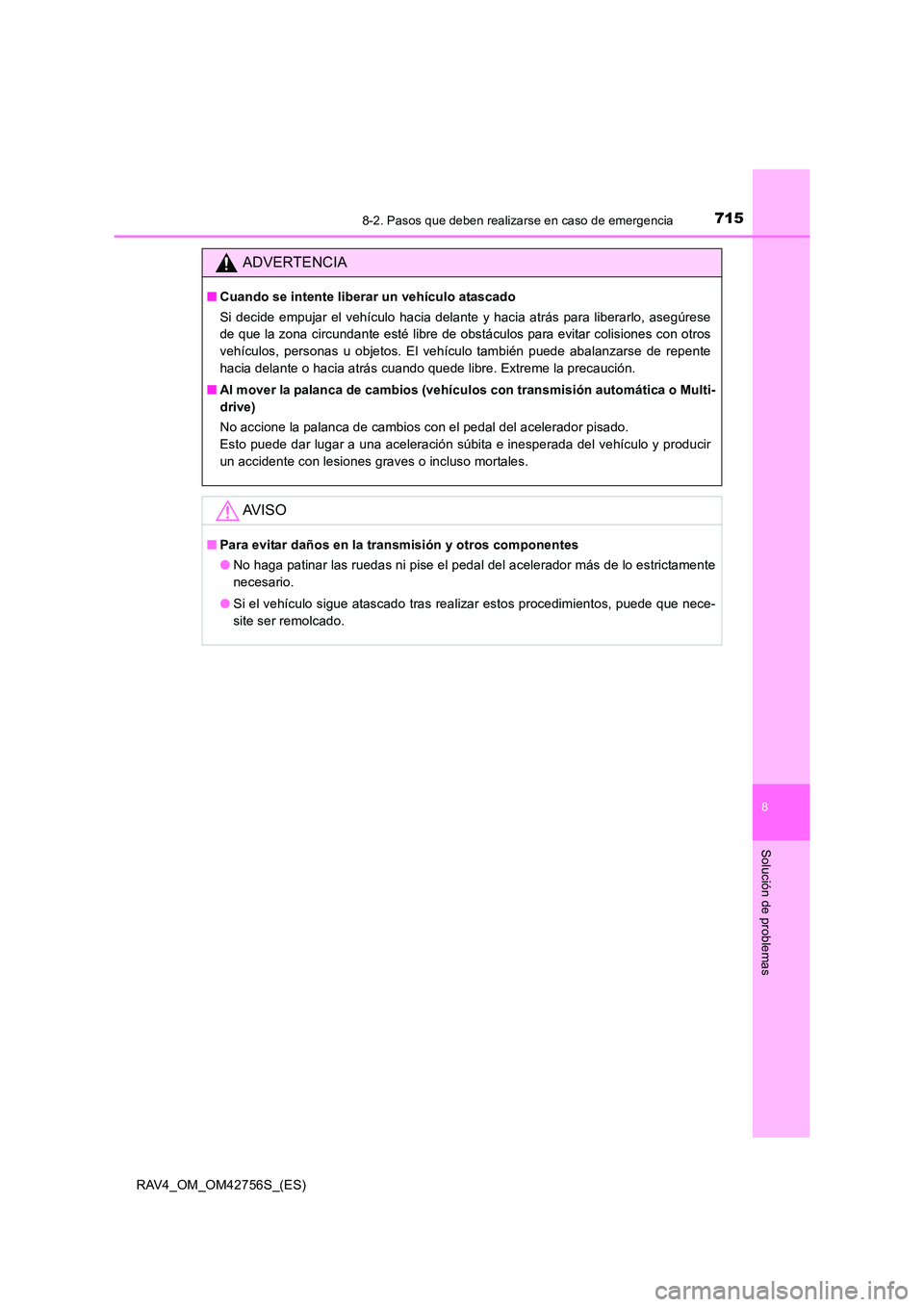

ADVERTENCIA
■Cuando se intente liberar un vehículo atascado
Si decide empujar el vehículo hacia delante y hacia atrás para liberarlo, asegúrese
de que la zona circundante esté libre de obstáculos para evitar colisiones con otros
vehículos, personas u objetos. El vehículo también puede abalanzarse de repente
hacia delante o hacia atrás cuando quede libre. Extreme la precaución.
■ Al mover la palanca de cambios (vehículos con transmisión automática o Multi-
drive)
No accione la palanca de cambios con el pedal del acelerador pisado.
Esto puede dar lugar a una aceleración súbita e inesperada del vehículo y producir
un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en la transmisión y otros componentes
●No haga patinar las ruedas ni pise el pedal del acelerador más de lo estrictamente
necesario.
● Si el vehículo sigue atascado tras realizar estos procedimientos, puede que nece-
site ser remolcado.

7168-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)

717
9
Especificaciones delvehículo
RAV4_OM_OM42756S_(ES) 9-1. Especificaciones
Datos de mantenimiento (combustible, nivel de
aceite, etc.) ........................... 718
Información sobre el combustible........................... 743
9-2. Personalización Funciones personalizables...... 747
9-3. Reinicio Elementos que deben reiniciarse ............................. 759

7189-1. Especificaciones
RAV4_OM_OM42756S_(ES)

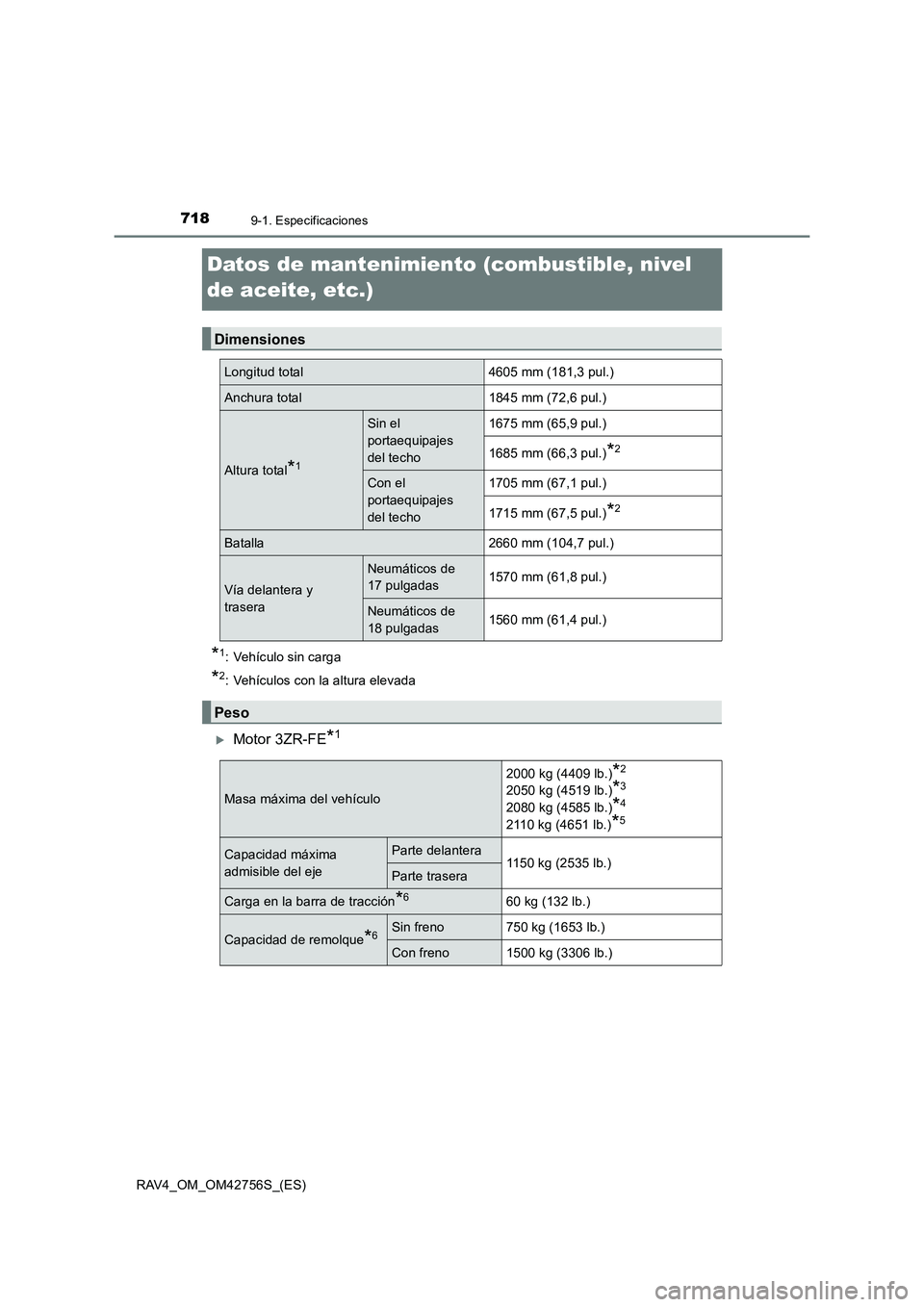

Datos de mantenimiento (combustible, nivel
de aceite, etc.)*
1: Vehículo sin carga
*2: Vehículos con la altura elevada
XMotor 3ZR-FE*1
Dimensiones
Longitud total4605 mm (181,3 pul.)
Anchura total1845 mm (72,6 pul.)
Altura total*1
Sin el
portaequipajes
del techo1675 mm (65,9 pul.)
1685 mm (66,3 pul.)*2
Con el
portaequipajes
del techo1705 mm (67,1 pul.)
1715 mm (67,5 pul.)*2
Batalla2660 mm (104,7 pul.)
Vía delantera y
trasera
Neumáticos de
17 pulgadas1570 mm (61,8 pul.)
Neumáticos de
18 pulgadas1560 mm (61,4 pul.)
Peso
Masa máxima del vehículo
2000 kg (4409 lb.)*2
2050 kg (4519 lb.)*3
2080 kg (4585 lb.)*4
2110 kg (4651 lb.)*5
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)

7199-1. Especificaciones
RAV4_OM_OM42756S_(ES)
9
Especificaciones del vehículo
XMotor 3ZR-FAE*1 con transmisión Multidrive
XMotor 3ZR-FAE*1 con transmisión manual
XMotor 2AR-FE
Masa máxima del vehículo2110 kg (4651 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)
Masa máxima del vehículo2100 kg (4629 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*680 kg (176 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2130 kg (4695 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*660 kg (132 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1500 kg (3306 lb.)

7209-1. Especificaciones
RAV4_OM_OM42756S_(ES)
XMotor 2AD-FTV
XMotor 2AD-FHV
XMotor 2WW
*1: Motor 3ZR-FE: Con código de modelo*7 cuya última letra es “X”
Motor 3ZR-FAE: Con código de modelo
*7 cuya última letra es “W”.
*2: Modelos 2WD con transmisión manual
*3: Modelos 2WD con transmisión Multidrive
*4: Modelos AWD con transmisión manual
*5: Modelos AWD con transmisión Multidrive
*6: Para el arrastre de un remolque ( →P. 233)
*7: El código del modelo aparece en la etiqueta del fabricante. ( →P. 721)
Masa máxima del vehículo2170 kg (4784 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*680 kg (176 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
Masa máxima del vehículo2190 kg (4828 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*675 kg (165 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno1800 kg (3968 lb.)
Masa máxima del vehículo2135 kg (4707 lb.)
Capacidad máxima
admisible del ejeParte delantera1150 kg (2535 lb.)Parte trasera
Carga en la barra de tracción*680 kg (176 lb.)
Capacidad de remolque*6Sin freno750 kg (1653 lb.)
Con freno2000 kg (4409 lb.)
