TOYOTA RAV4 2017 Návod na použití (in Czech)

411-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
RAV4-HV_OM_OM42B82CZ_(EE)

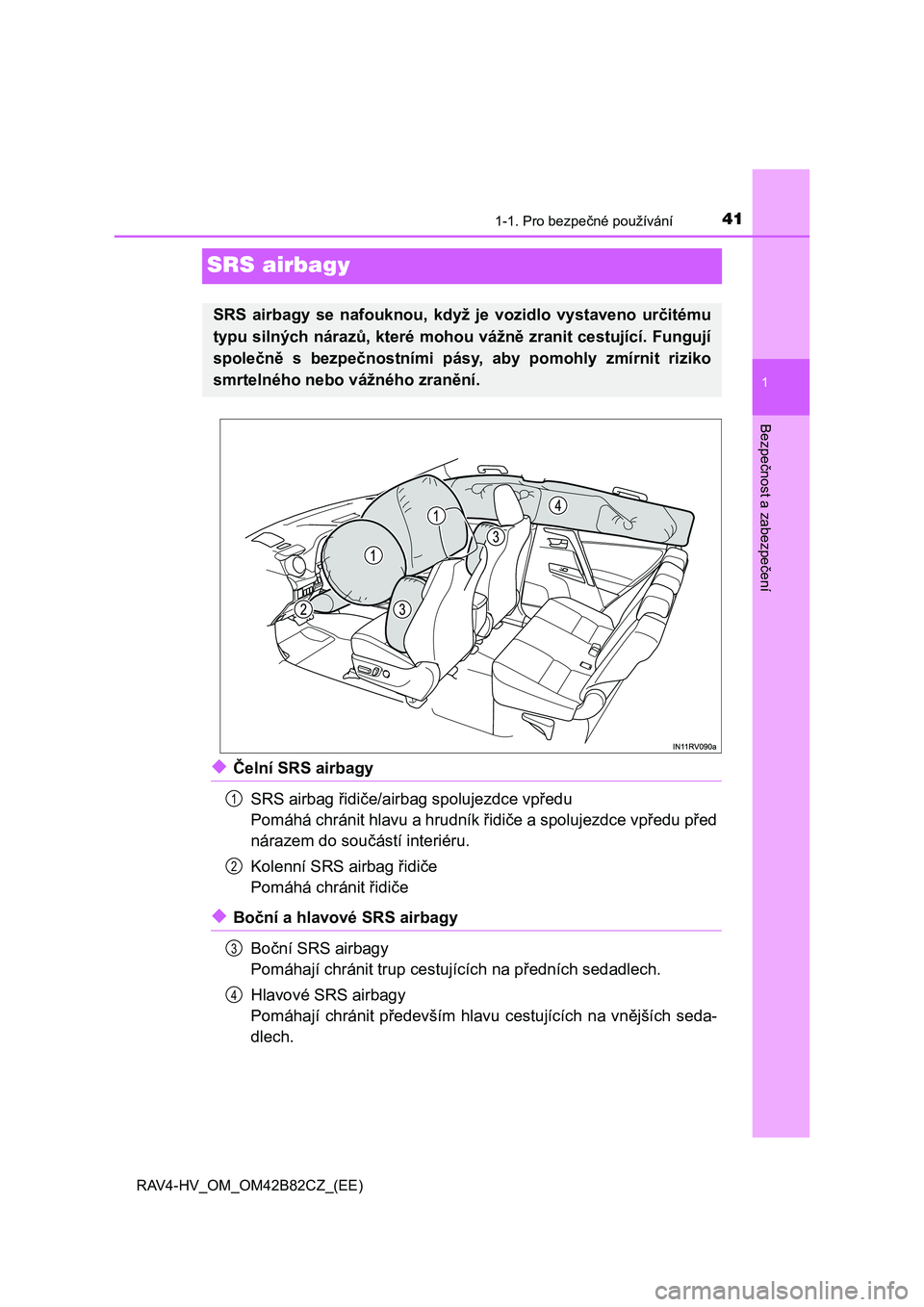

SRS airbagy
◆Čelní SRS airbagy
SRS airbag řidiče/airbag spolujezdce vpředu
Pomáhá chránit hlavu a hrudník řidiče a spolujezdce vpředu před
nárazem do součástí interiéru.
Kolenní SRS airbag řidiče
Pomáhá chránit řidiče
◆Boční a hlavové SRS airbagy
Boční SRS airbagy
Pomáhají chránit trup cestujících na předních sedadlech.
Hlavové SRS airbagy
Pomáhají chránit především hlavu cestujících na vnějších seda-
dlech.
SRS airbagy se nafouknou, když je vozidlo vystaveno určitému
typu silných nárazů, které mohou vážně zranit cestující. Fungují
společně s bezpečnostními pásy, aby pomohly zmírnit riziko
smrtelného nebo vážného zranění.
1
2
3
4

421-1. Pro bezpečné používání
RAV4-HV_OM_OM42B82CZ_(EE)

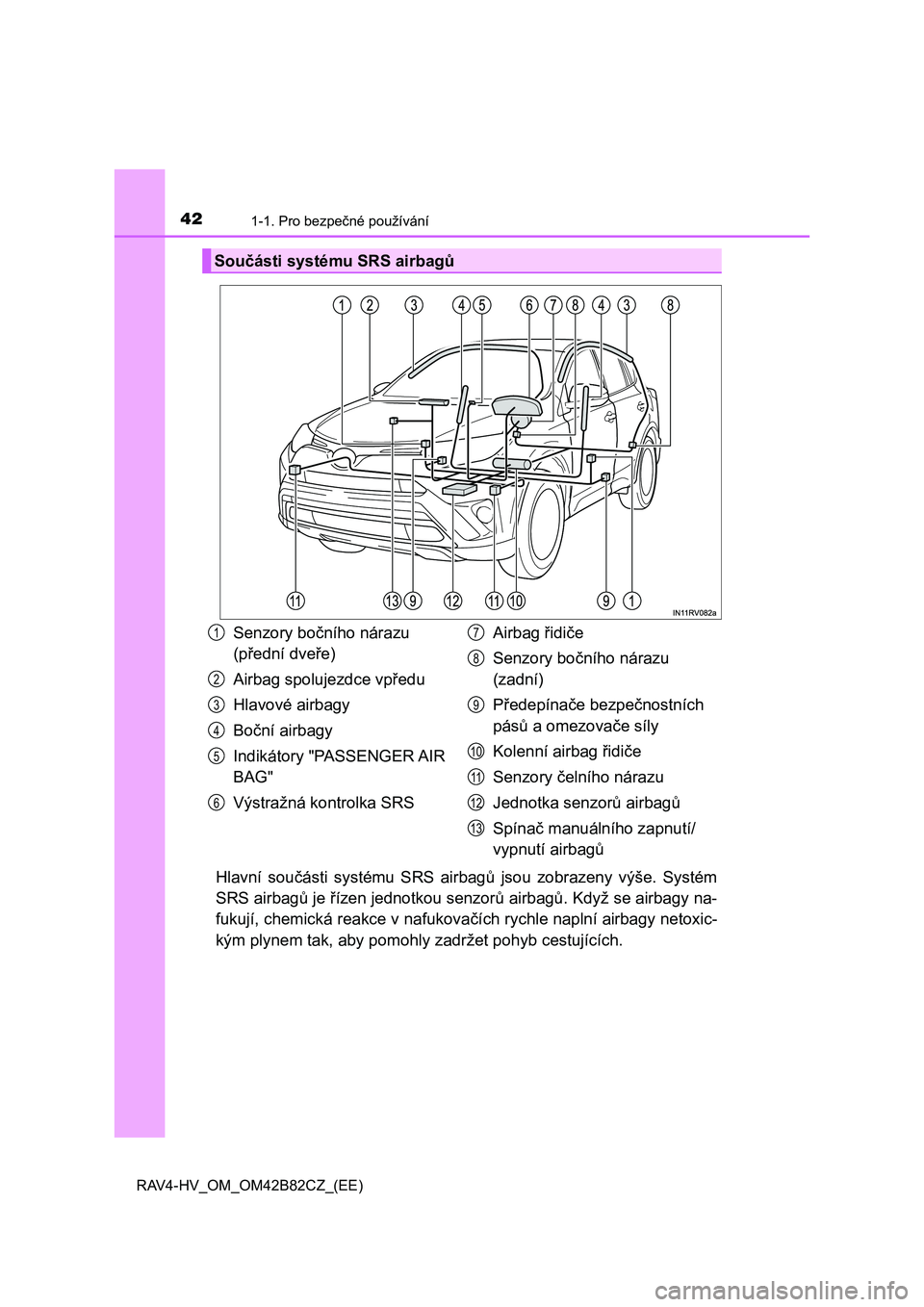

Hlavní součásti systému SRS airbagů jsou zobrazeny výše. Systém
SRS airbagů je řízen jednotkou senzorů airbagů. Když se airbagy na-
fukují, chemická reakce v nafukovačích rychle naplní airbagy netoxic-
kým plynem tak, aby pomohly zadržet pohyb cestujících.
Součásti systému SRS airbagů
Senzory bočního nárazu
(přední dveře)
Airbag spolujezdce vpředu
Hlavové airbagy
Boční airbagy
Indikátory "PASSENGER AIR
BAG"
Výstražná kontrolka SRSAirbag řidiče
Senzory bočního nárazu
(zadní)
Předepínače bezpečnostních
pásů a omezovače síly
Kolenní airbag řidiče
Senzory čelního nárazu
Jednotka senzorů airbagů
Spínač manuálního zapnutí/
vypnutí airbagů1
2
3
4
5
6
7
8
9
10
11
12
13

431-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42B82CZ_(EE)
Bezpečnost a zabezpečení

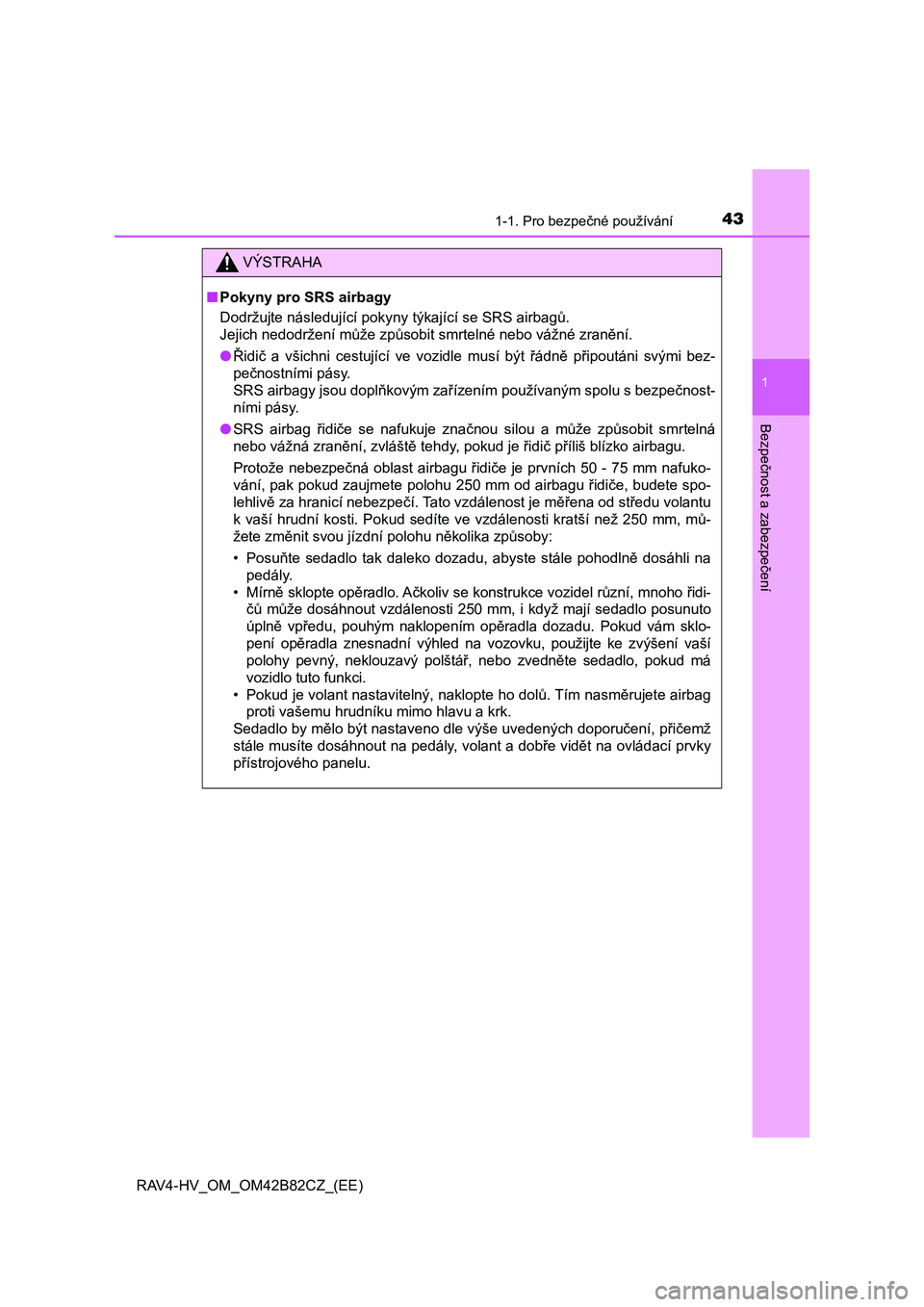

VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následující pokyny týkající se SRS airbagů.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
●Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými bez-
pečnostními pásy.
SRS airbagy jsou doplňkovým zařízením používaným spolu s bezpečnost-
ními pásy.
●SRS airbag řidiče se nafukuje značnou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy, pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu řidiče je prvních 50 - 75 mm nafuko-
vání, pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spo-
lehlivě za hranicí nebezpečí. Tato vzdálenost je měřena od středu volantu
k vaší hrudní kosti. Pokud sedíte ve vzdálenosti kratší než 250 mm, mů-
žete změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáhli na
pedály.
• Mírně sklopte opěradlo. Ačkoliv se konstrukce vozidel různí, mnoho řidi-
čů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo posunuto
úplně vpředu, pouhým naklopením opěradla dozadu. Pokud vám sklo-
pení opěradla znesnadní výhled na vozovku, použijte ke zvýšení vaší
polohy pevný, neklouzavý polštář, nebo zvedněte sedadlo, pokud má
vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklopte ho dolů. Tím nasměrujete airbag
proti vašemu hrudníku mimo hlavu a krk.
Sedadlo by mělo být nastaveno dle výše uvedených doporučení, přičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovládací prvky
přístrojového panelu.

441-1. Pro bezpečné používání
RAV4-HV_OM_OM42B82CZ_(EE)

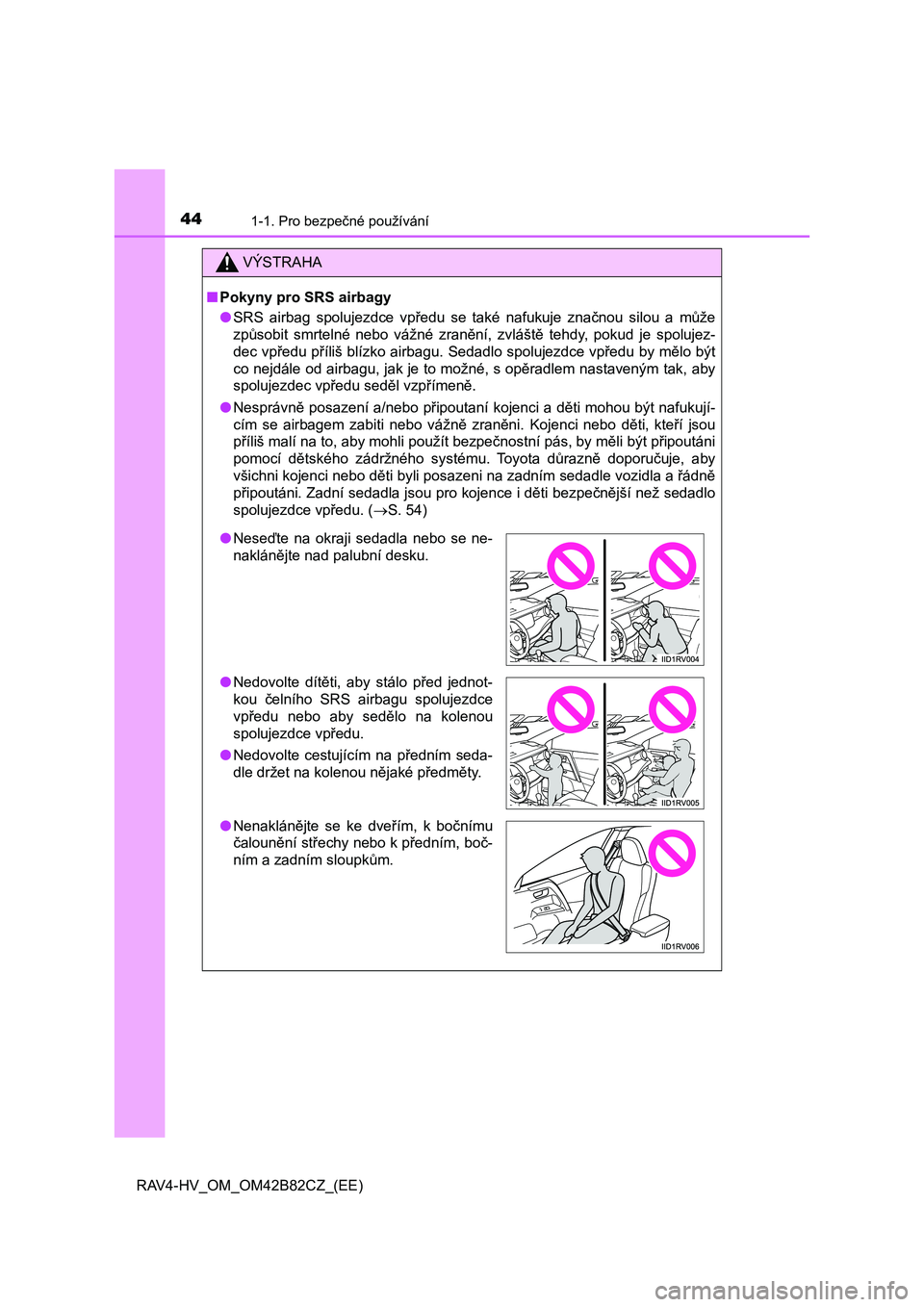

VÝSTRAHA
■Pokyny pro SRS airbagy
●SRS airbag spolujezdce vpředu se také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zranění, zvláště tehdy, pokud je spolujez-
dec vpředu příliš blízko airbagu. Sedadlo spolujezdce vpředu by mělo být
co nejdále od airbagu, jak je to možné, s opěradlem nastaveným tak, aby
spolujezdec vpředu seděl vzpřímeně.
●Nesprávně posazení a/nebo připoutaní kojenci a děti mohou být nafukují-
cím se airbagem zabiti nebo vážně zraněni. Kojenci nebo děti, kteří jsou
příliš malí na to, aby mohli použít bezpečnostní pás, by měli být připoutáni
pomocí dětského zádržného systému. Toyota důrazně doporučuje, aby
všichni kojenci nebo děti byli posazeni na zadním sedadle vozidla a řádně
připoutáni. Zadní sedadla jsou pro kojence i děti bezpečnější než sedadlo
spolujezdce vpředu. (S. 54)
●Neseďte na okraji sedadla nebo se ne-
naklánějte nad palubní desku.
●Nedovolte dítěti, aby stálo před jednot-
kou čelního SRS airbagu spolujezdce
vpředu nebo aby sedělo na kolenou
spolujezdce vpředu.
●Nedovolte cestujícím na předním seda-
dle držet na kolenou nějaké předměty.
●Nenaklánějte se ke dveřím, k bočnímu
čalounění střechy nebo k předním, boč-
ním a zadním sloupkům.

451-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42B82CZ_(EE)
Bezpečnost a zabezpečení

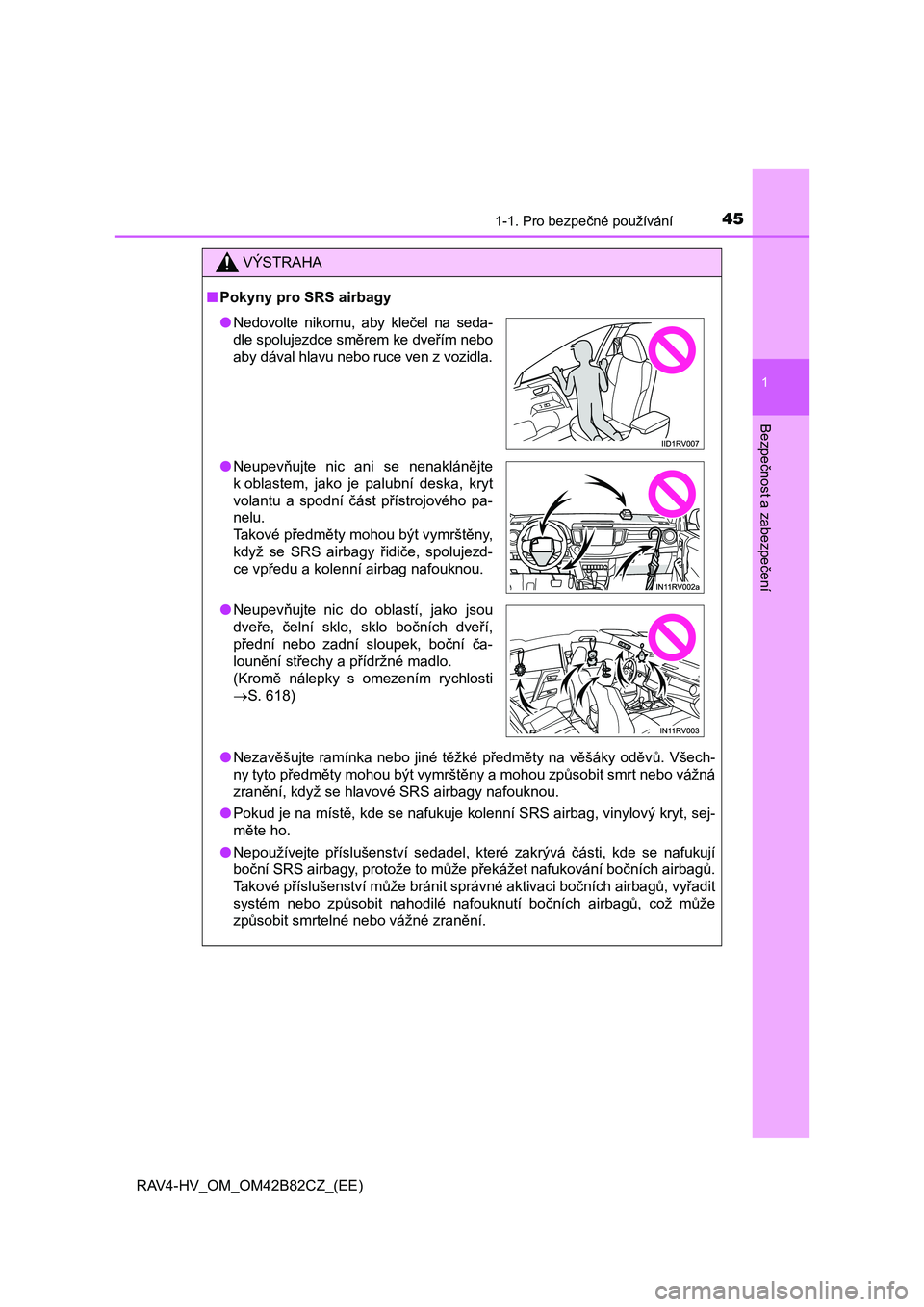

VÝSTRAHA
■Pokyny pro SRS airbagy
●Nezavěšujte ramínka nebo jiné těžké předměty na věšáky oděvů. Všech-
ny tyto předměty mohou být vymrštěny a mohou způsobit smrt nebo vážná
zranění, když se hlavové SRS airbagy nafouknou.
●Pokud je na místě, kde se nafukuje kolenní SRS airbag, vinylový kryt, sej-
měte ho.
●Nepoužívejte příslušenství sedadel, které zakrývá části, kde se nafukují
boční SRS airbagy, protože to může překážet nafukování bočních airbagů.
Takové příslušenství může bránit správné aktivaci bočních airbagů, vyřadit
systém nebo způsobit nahodilé nafouknutí bočních airbagů, což může
způsobit smrtelné nebo vážné zranění.
●Nedovolte nikomu, aby klečel na seda-
dle spolujezdce směrem ke dveřím nebo
aby dával hlavu nebo ruce ven z vozidla.
●Neupevňujte nic ani se nenaklánějte
k oblastem, jako je palubní deska, kryt
volantu a spodní část přístrojového pa-
nelu.
Takové předměty mohou být vymrštěny,
když se SRS airbagy řidiče, spolujezd-
ce vpředu a kolenní airbag nafouknou.
●Neupevňujte nic do oblastí, jako jsou
dveře, čelní sklo, sklo bočních dveří,
přední nebo zadní sloupek, boční ča-
lounění střechy a přídržné madlo.
(Kromě nálepky s omezením rychlosti
S. 618)

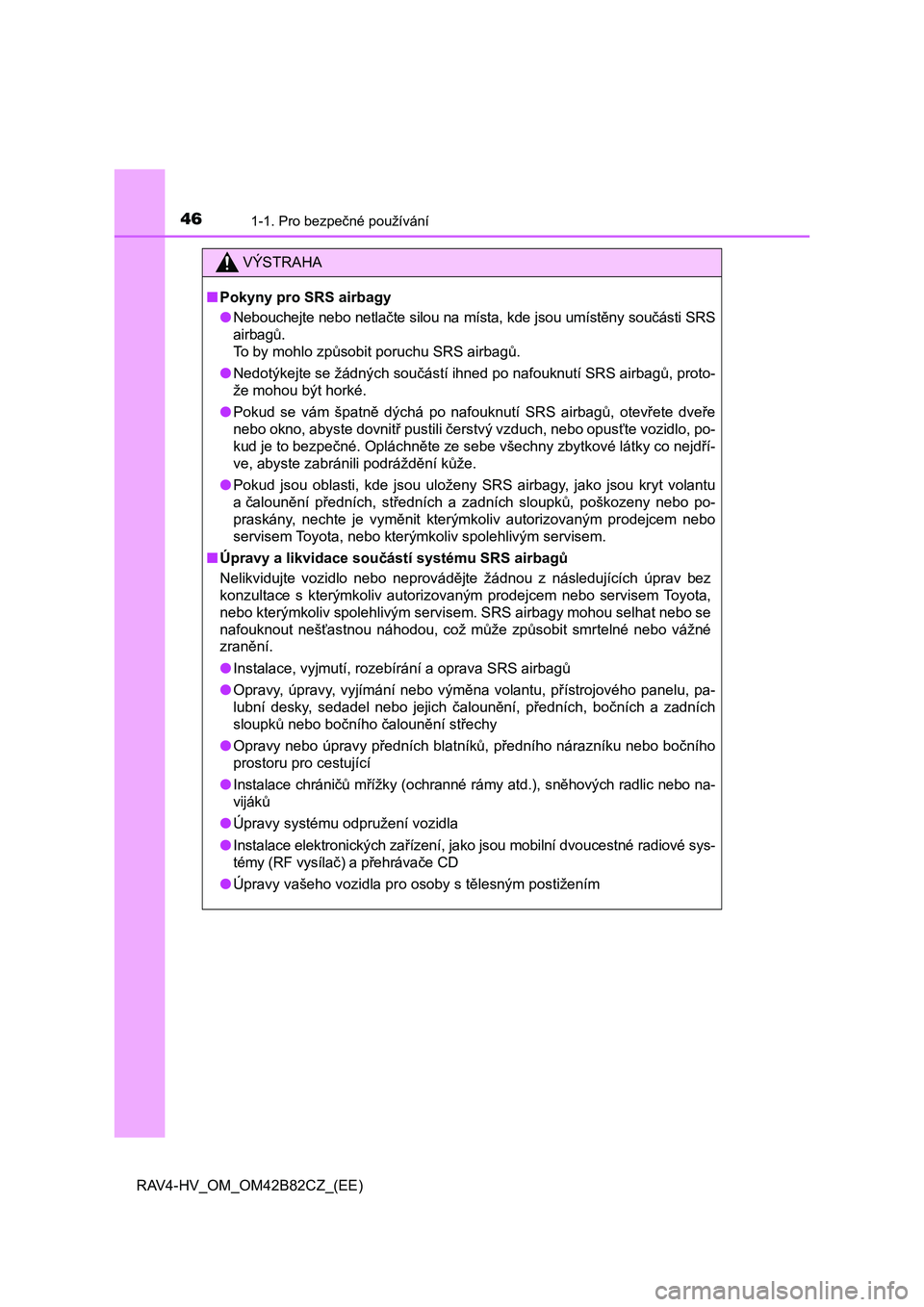

461-1. Pro bezpečné používání
RAV4-HV_OM_OM42B82CZ_(EE)
VÝSTRAHA
■Pokyny pro SRS airbagy
●Nebouchejte nebo netlačte silou na místa, kde jsou umístěny součásti SRS
airbagů.
To by mohlo způsobit poruchu SRS airbagů.
●Nedotýkejte se žádných součástí ihned po nafouknutí SRS airbagů, proto-
že mohou být horké.
●Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo okno, abyste dovnitř pustili čerstvý vzduch, nebo opusťte vozidlo, po-
kud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co nejdří-
ve, abyste zabránili podráždění kůže.
●Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt volantu
a čalounění předních, středních a zadních sloupků, poškozeny nebo po-
praskány, nechte je vyměnit kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících úprav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem. SRS airbagy mohou selhat nebo se
nafouknout nešťastnou náhodou, což může způsobit smrtelné nebo vážné
zranění.
●<002c0051005600570044004f004400460048000f00030059005c004d0050005800570074000f000300550052005d0048004500740055006900510074000300440003005200530055004400590044000300360035003600030044004c005500450044004a01
24[
●Opravy, úpravy, vyjímání nebo výměna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků nebo bočního čalounění střechy
●Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
●Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo na-
vijáků
●Úpravy systému odpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné radiové sys-
témy (RF vysílač) a přehrávače CD
●<00d20053005500440059005c00030059004400e30048004b0052000300590052005d004c0047004f0044000300530055005200030052005600520045005c0003005600030057010c004f00480056005100ea005000030053005200560057004c00e5004800
5100740050[

471-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42B82CZ_(EE)
Bezpečnost a zabezpečení

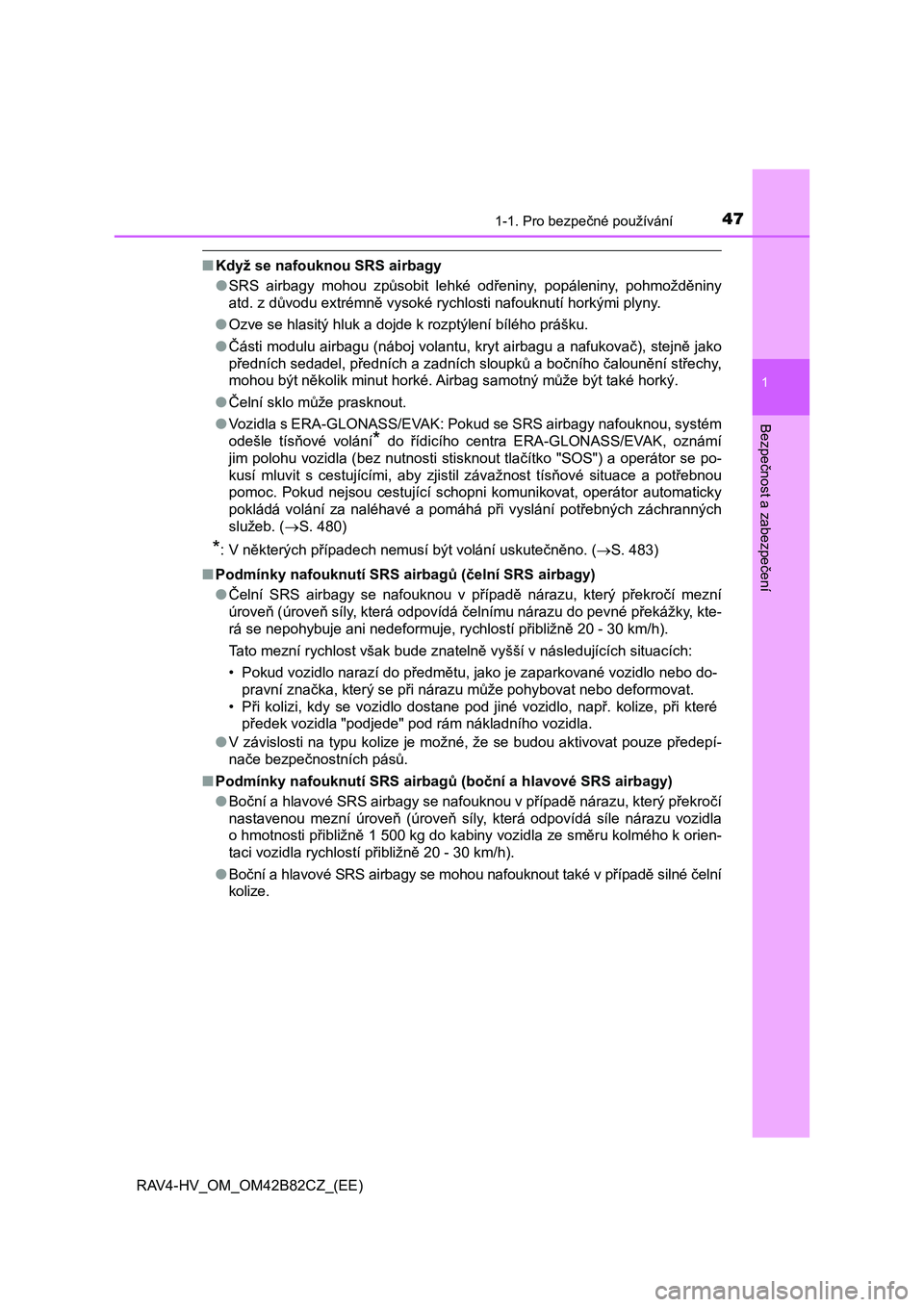

■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké odřeniny, popáleniny, pohmožděniny
<00440057004700110003005d000300470124005900520047005800030048005b00570055007000500051010c00030059005c00560052004e007000030055005c0046004b004f005200560057004c000300510044004900520058004e005100580057007400
03004b00520055004e00ea0050004c00030053004f005c0051[y.
●Ozve se hlasitý hluk a dojde k rozptýlení bílého prášku.
●Části modulu airbagu (náboj volantu, kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních sloupků a bočního čalounění střechy,
mohou být několik minut horké. Airbag samotný může být také horký.
●Čelní sklo může prasknout.
●Vozidla s ERA-GLONASS/EVAK: Pokud se SRS airbagy nafouknou, systém
odešle tísňové volání
* do řídicího centra ERA-GLONASS/EVAK, oznámí
jim polohu vozidla (bez nutnosti stisknout tlačítko "SOS") a operátor se po-
kusí mluvit s cestujícími, aby zjistil závažnost tísňové situace a potřebnou
pomoc. Pokud nejsou cestující schopni komunikovat, operátor automaticky
pokládá volání za naléhavé a pomáhá při vyslání potřebných záchranných
služeb. (S. 480)
*: V některých případech nemusí být volání uskutečněno. (S. 483)
■Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou v případě nárazu, který překročí mezní
úroveň (úroveň síly, která odpovídá čelnímu nárazu do pevné překážky, kte-
rá se nepohybuje ani nedeformuje, rychlostí přibližně 20 - 30 km/h).
Tato mezní rychlost však bude znatelně vyšší v následujících situacích:
• Pokud vozidlo narazí do předmětu, jako je zaparkované vozidlo nebo do-
<0053005500440059005100740003005d0051004400fe004e0044000f0003004e00570048005500ea00030056004800030053011c004c00030051006900550044005d005800030050012400e50048000300530052004b005c00450052005900440057000300
51004800450052000300470048004900520055005000520059[at.
• Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kolize, při které
předek vozidla "podjede" pod rám nákladního vozidla.
●V závislosti na typu kolize je možné, že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů (boční a hlavové SRS airbagy)
●Boční a hlavové SRS airbagy se nafouknou v případě nárazu, který překročí
nastavenou mezní úroveň (úroveň síly, která odpovídá síle nárazu vozidla
o hmotnosti přibližně 1 500 kg do kabiny vozidla ze směru kolmého k orien-
taci vozidla rychlostí přibližně 20 - 30 km/h).
●Boční a hlavové SRS airbagy se mohou nafouknout také v případě silné čelní
kolize.

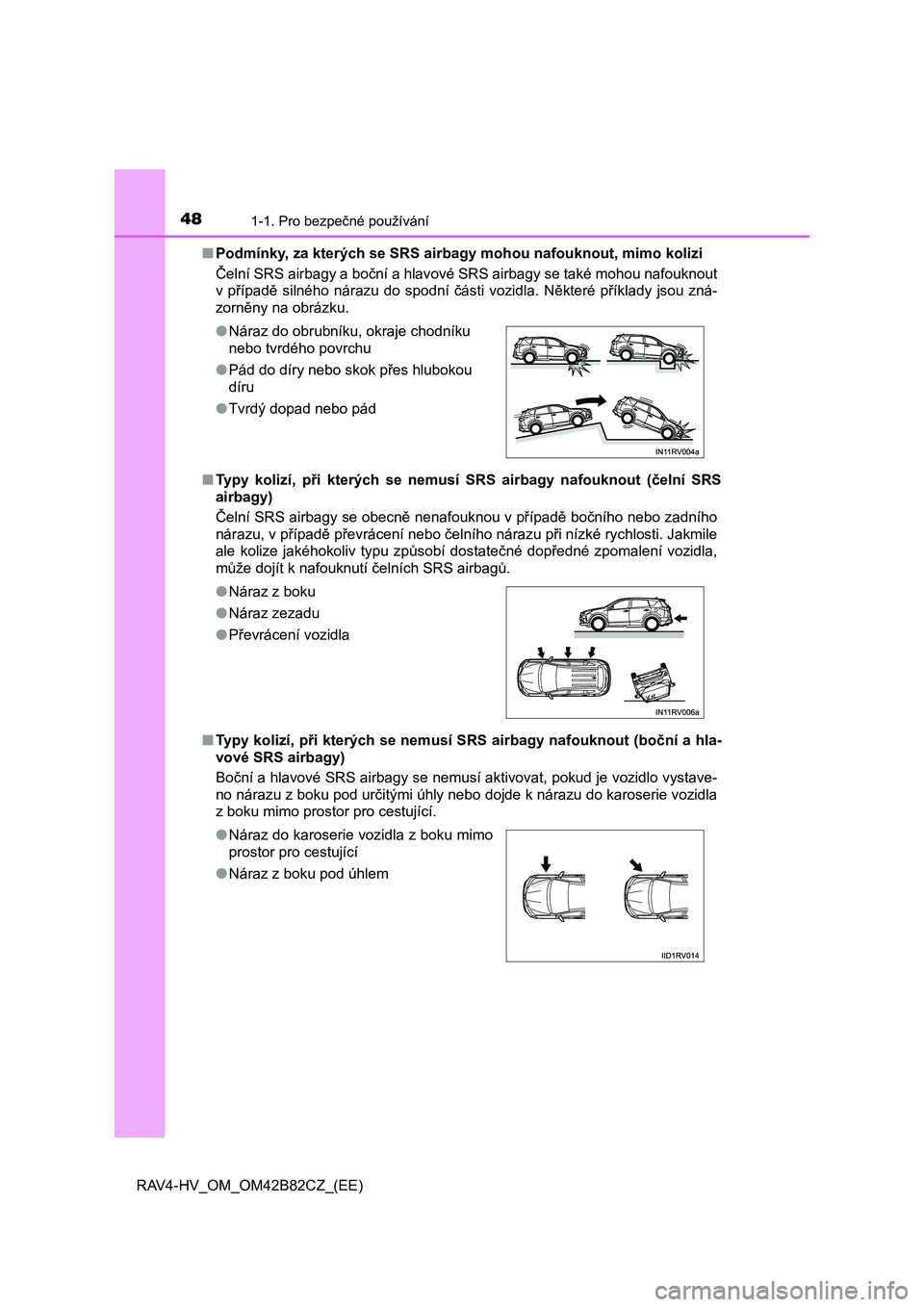

481-1. Pro bezpečné používání
RAV4-HV_OM_OM42B82CZ_(EE)■Podmínky, za kterých se SRS airbagy mohou nafouknout, mimo kolizi
Čelní SRS airbagy a boční a hlavové SRS airbagy se také mohou nafouknout
v případě silného nárazu do spodní části vozidla. Některé příklady jsou zná-
zorněny na obrázku.
■Typy kolizí, při kterých se nemusí SRS airbagy nafouknout (čelní SRS
airbagy)
Čelní SRS airbagy se obecně nenafouknou v případě bočního nebo zadního
nárazu, v případě převrácení nebo čelního nárazu při nízké rychlosti. Jakmile
ale kolize jakéhokoliv typu způsobí dostatečné dopředné zpomalení vozidla,
může dojít k nafouknutí čelních SRS airbagů.
■Typy kolizí, při kterých se nemusí SRS airbagy nafouknout (boční a hla-
vové SRS airbagy)
Boční a hlavové SRS airbagy se nemusí aktivovat, pokud je vozidlo vystave-
no nárazu z boku pod určitými úhly nebo dojde k nárazu do karoserie vozidla
z boku mimo prostor pro cestující. ●Náraz do obrubníku, okraje chodníku
nebo tvrdého povrchu
●Pád do díry nebo skok přes hlubokou
díru
●Tvrdý dopad nebo pád
●Náraz z boku
●Náraz zezadu
●Převrácení vozidla
●Náraz do karoserie vozidla z boku mimo
prostor pro cestující
●Náraz z boku pod úhlem

491-1. Pro bezpečné používání
1
RAV4-HV_OM_OM42B82CZ_(EE)
Bezpečnost a zabezpečení

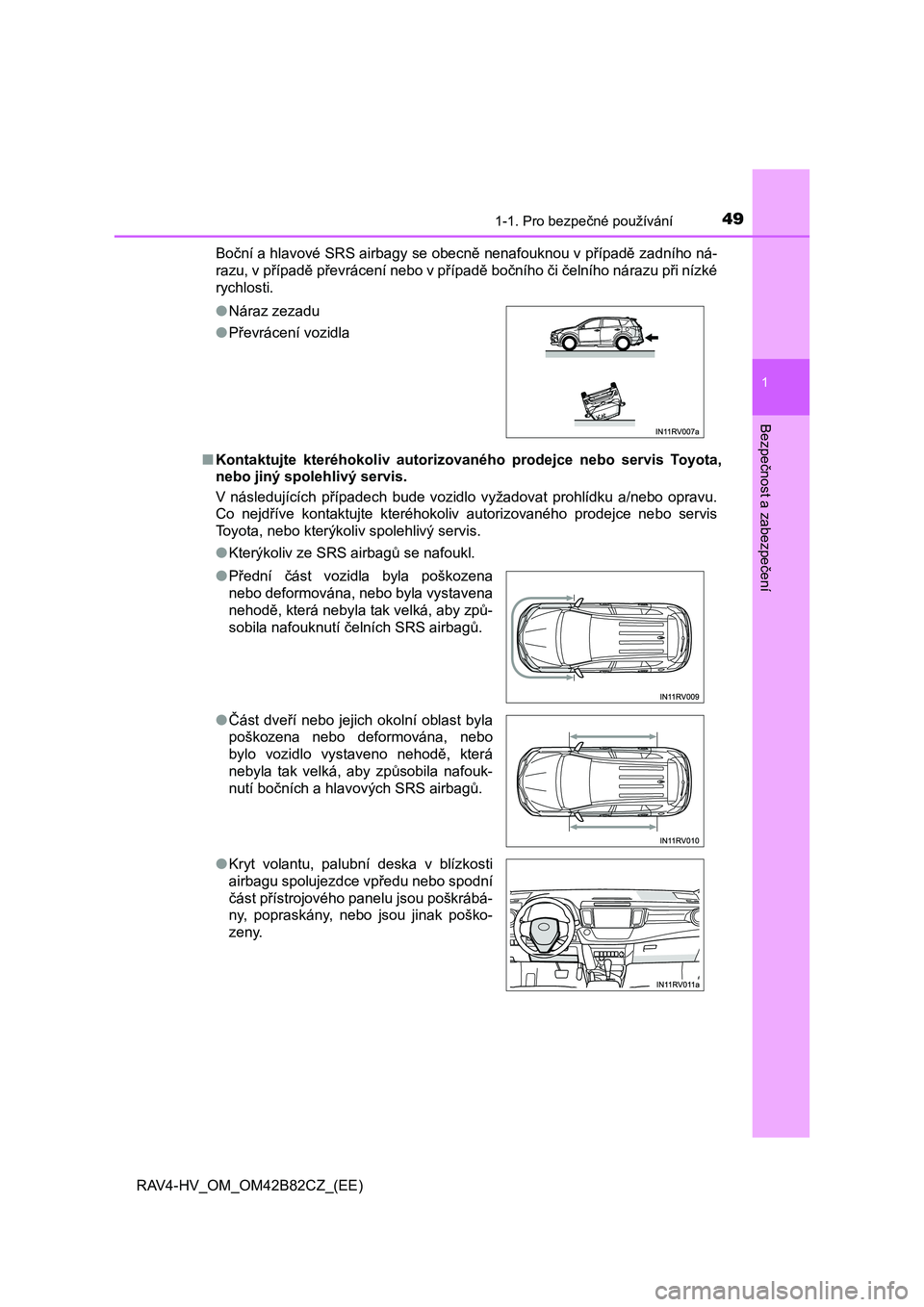

Boční a hlavové SRS airbagy se obecně nenafouknou v případě zadního ná-
razu, v případě převrácení nebo v případě bočního či čelního nárazu při nízké
rychlosti.
■Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
V následujících případech bude vozidlo vyžadovat prohlídku a/nebo opravu.
Co nejdříve kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
●Kterýkoliv ze SRS airbagů se nafoukl. ●Náraz zezadu
●Převrácení vozidla
●Přední část vozidla byla poškozena
nebo deformována, nebo byla vystavena
nehodě, která nebyla tak velká, aby způ-
sobila nafouknutí čelních SRS airbagů.
●Část dveří nebo jejich okolní oblast byla
poškozena nebo deformována, nebo
bylo vozidlo vystaveno nehodě, která
nebyla tak velká, aby způsobila nafouk-
nutí bočních a hlavových SRS airbagů.
●Kryt volantu, palubní deska v blízkosti
airbagu spolujezdce vpředu nebo spodní
část přístrojového panelu jsou poškrábá-
ny, popraskány, nebo jsou jinak poško-
zeny.

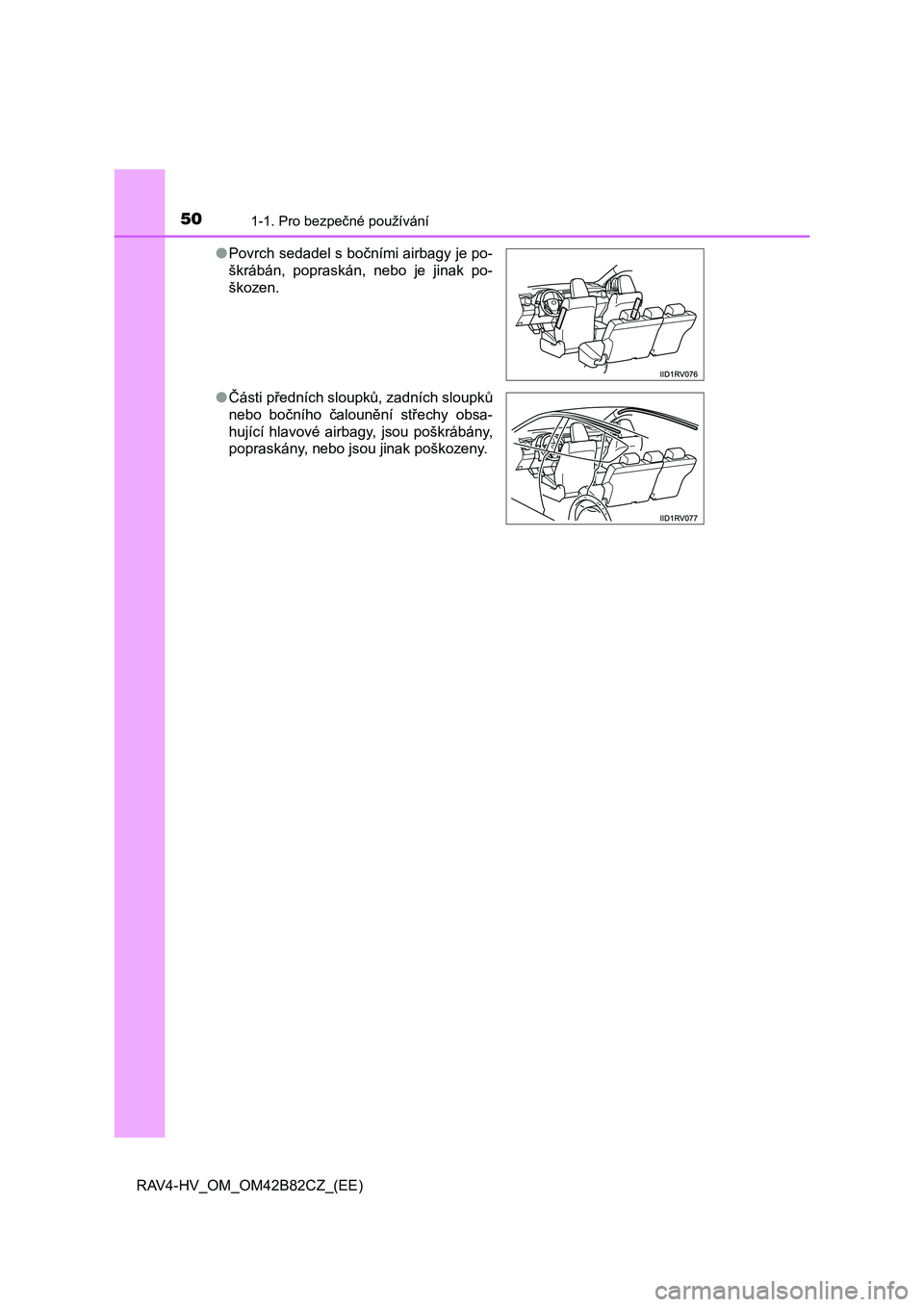

501-1. Pro bezpečné používání
RAV4-HV_OM_OM42B82CZ_(EE)●Povrch sedadel s bočními airbagy je po-
škrábán, popraskán, nebo je jinak po-
škozen.
●Části předních sloupků, zadních sloupků
nebo bočního čalounění střechy obsa-
hující hlavové airbagy, jsou poškrábány,
popraskány, nebo jsou jinak poškozeny.
