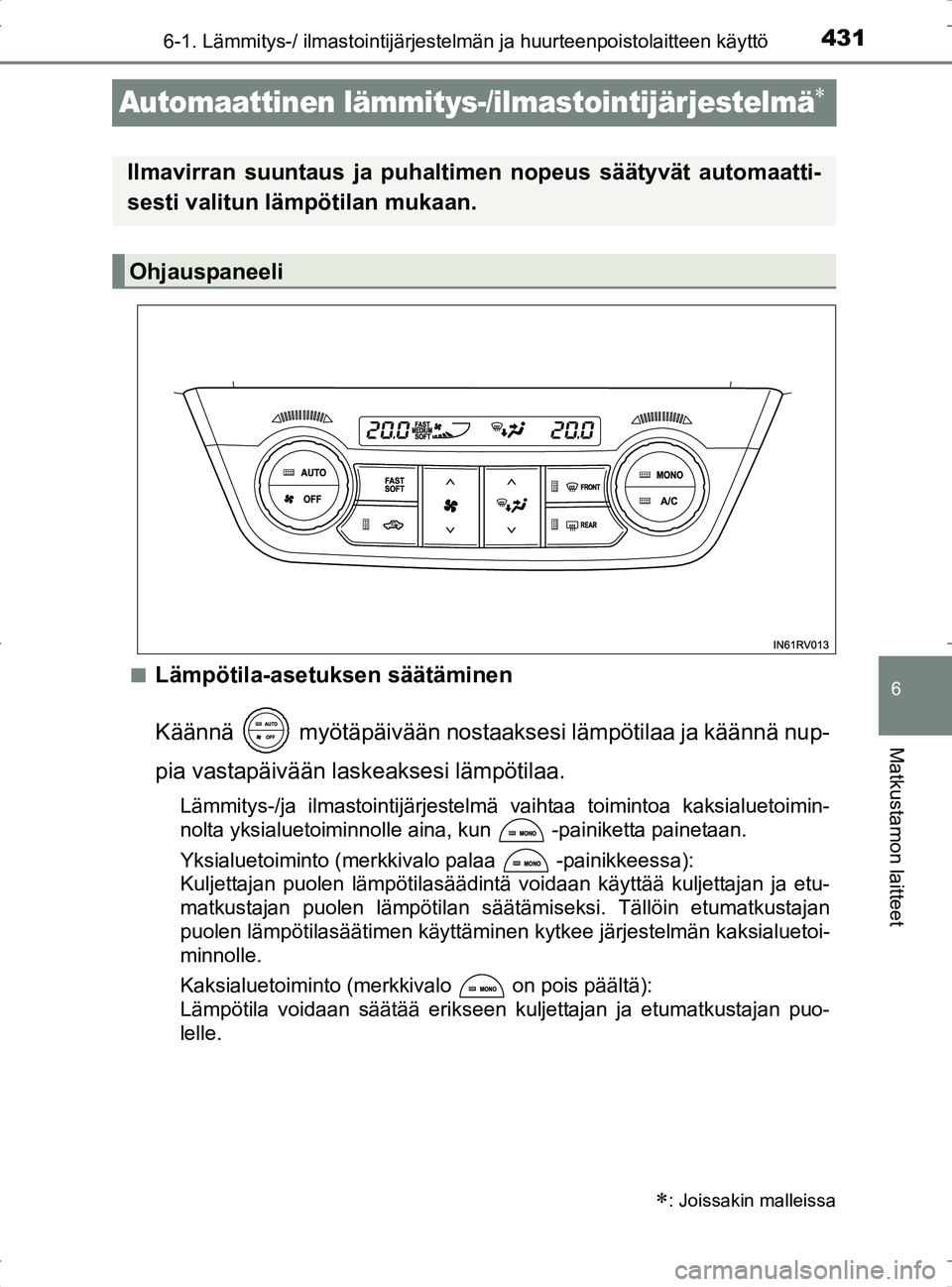

Page 431 of 696

431
6
6-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
Matkustamon laitteet
OM42753FI
Automaattinen lämmitys-/ilmastointijärjestelmä
nLämpötila-asetuksen säätäminen
Käännä myötäpäivään nostaakse si lämpötilaa ja käännä nup-
pia vastapäivään laskeaksesi lämpötilaa.
Lämmitys-/ja ilmastointijärjestelmä vaihtaa toimintoa kaksialuetoimin-
nolta yksialuetoiminnolle aina, kun -painiketta painetaan.
Yksialuetoiminto (merkkivalo palaa -painikkeessa):
Kuljettajan puolen lämpötilasäädintä voidaan käyttää kuljettajan ja etu-
matkustajan puolen lämpötilan säätämiseksi. Tällöin etumatkustajan
puolen lämpötilasäätimen käyttäminen kytkee järjestelmän kaksialuetoi-
minnolle.
Kaksialuetoiminto (merkkivalo on pois päältä):
Lämpötila voidaan säätää erikseen kuljettajan ja etumatkustajan puo-
lelle.
: Joissakin malleissa
Ilmavirran suuntaus ja puhaltimen nopeus säätyvät automaatti-
sesti valitun lämpötilan mukaan.
Ohjauspaneeli
OM42753FI.book Page 431 Tuesday, September 6, 2016 3:52 PM

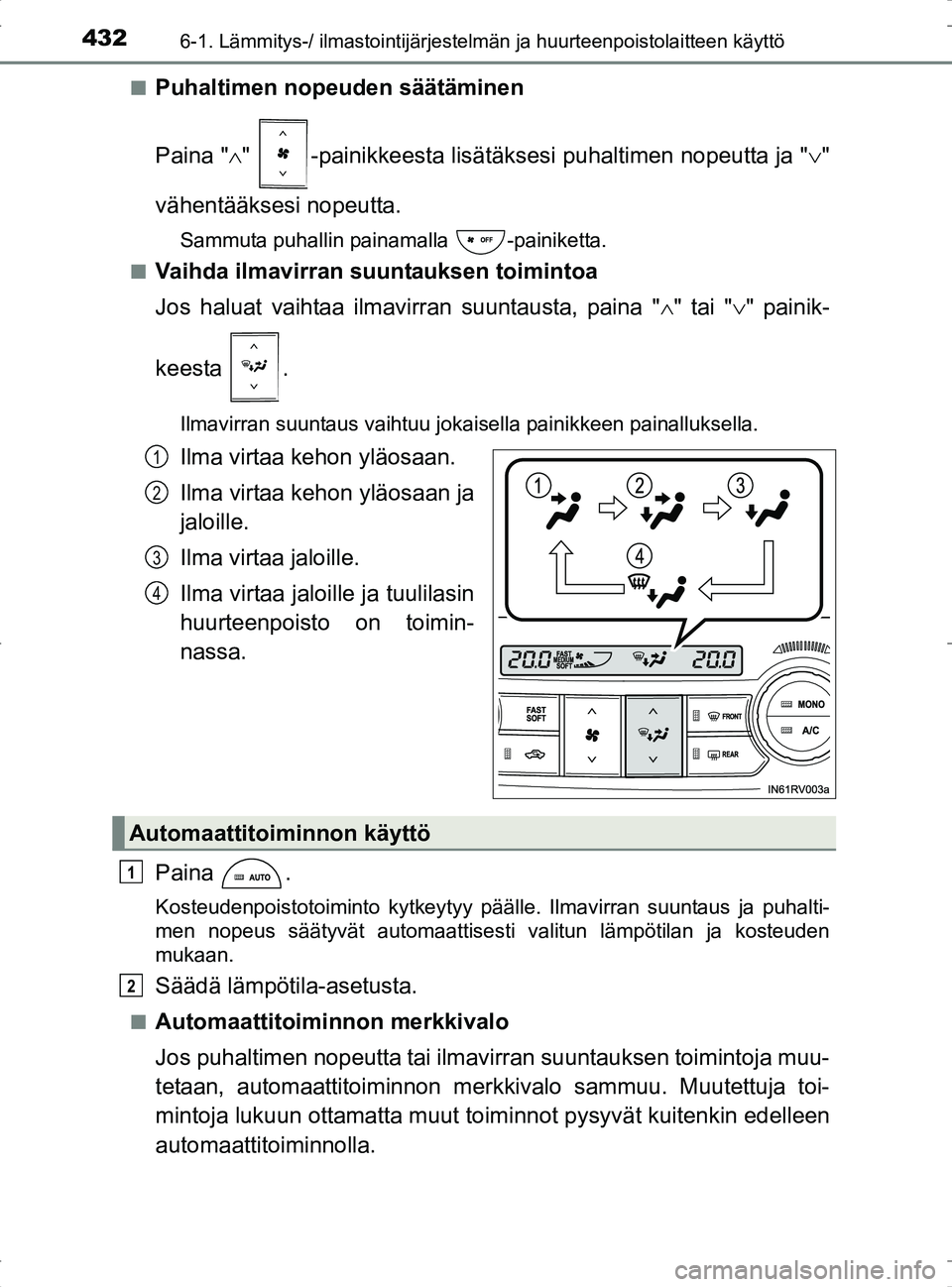

Page 432 of 696

4326-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42753FIn
Puhaltimen nopeuden säätäminen
Paina "
" -painikkeesta lisätäksesi puhaltimen nopeutta ja " "
vähentääksesi nopeutta.
Sammuta puhallin painamalla -painiketta.
n
Vaihda ilmavirran suuntauksen toimintoa
Jos haluat vaihtaa ilmavirran suuntausta, paina " " tai " " painik-
keesta .
Ilmavirran suuntaus vaihtuu jokaisella painikkeen painalluksella.
Ilma virtaa kehon yläosaan.
Ilma virtaa kehon yläosaan ja
jaloille.
Ilma virtaa jaloille.
Ilma virtaa jaloille ja tuulilasin
huurteenpoisto on toimin-
nassa.
Paina .
Kosteudenpoistotoiminto kytkeytyy päälle. Ilmavirran suuntaus ja puhalti-
men nopeus säätyvät automaattisesti valitun lämpötilan ja\
kosteuden
mukaan.
Säädä lämpötila-asetusta.
nAutomaattitoiminnon merkkivalo
Jos puhaltimen nopeutta tai ilmavirran suuntauksen toimintoja muu-
tetaan, automaattitoiminnon merkkivalo sammuu. Muutettuja toi-
mintoja lukuun ottamatta muut toim innot pysyvät kuitenkin edelleen
automaattitoiminnolla.
1
2
3
4
Automaattitoiminnon käyttö
1
2
OM42753FI.book Page 432 Tuesday, September 6, 2016 3:52 PM

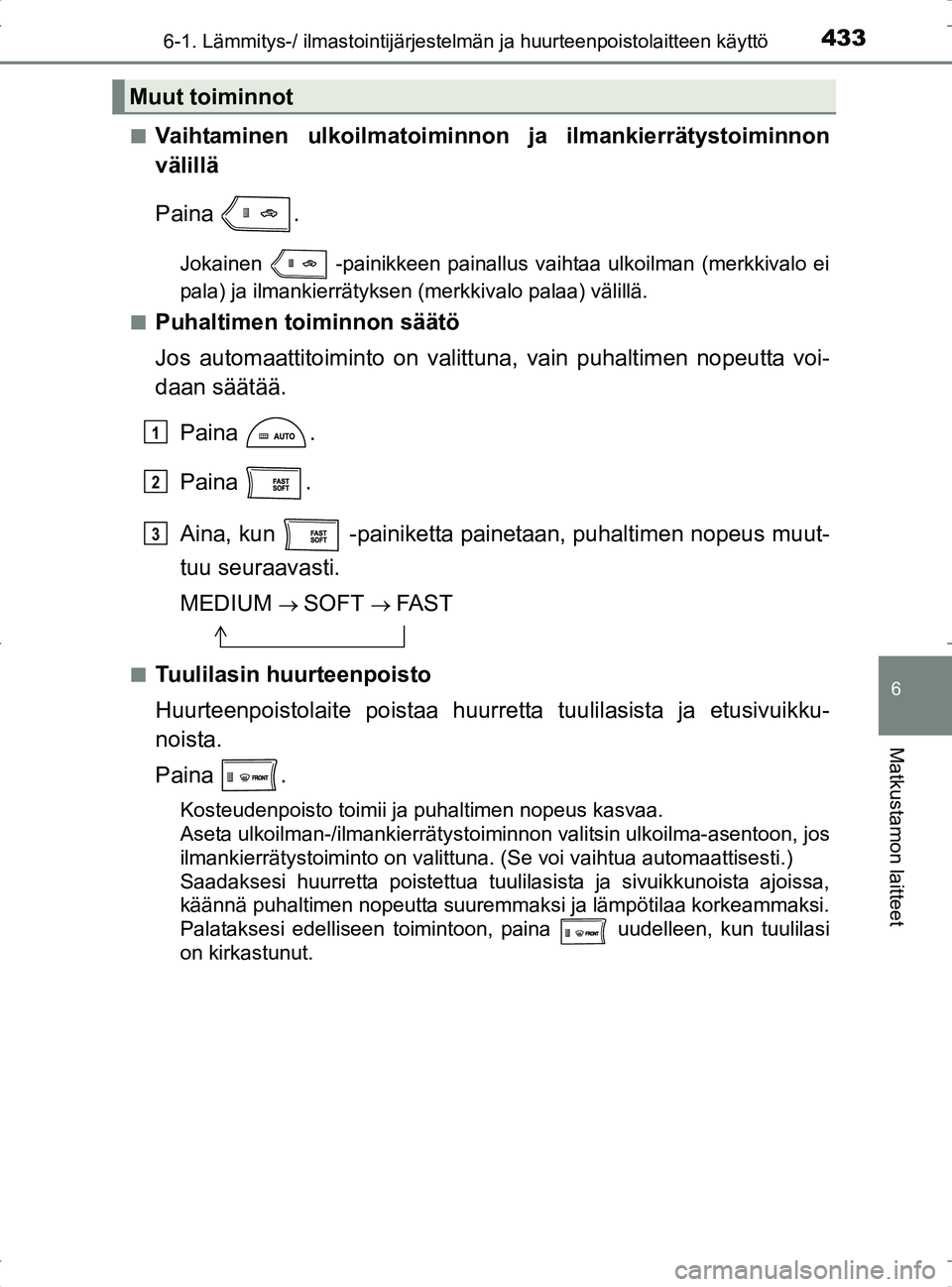

Page 433 of 696

4336-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42753FIn
Vaihtaminen ulkoilmatoiminnon
ja ilmankierrätystoiminnon
välillä
Paina .
Jokainen -painikkeen painallus vaihtaa ulkoilman (merkkivalo ei
pala) ja ilmankierrätyksen (merkkivalo palaa) välillä.
n
Puhaltimen toiminnon säätö
Jos automaattitoiminto on valittuna, vain puhaltimen nopeutta voi-
daan säätää.
Paina .
Paina .
Aina, kun -painiketta pai netaan, puhaltimen nopeus muut-
tuu seuraavasti.
MEDIUM
SOFT FAST
nTuulilasin huurteenpoisto
Huurteenpoistolaite poistaa huurretta tuulilasista ja etusivuikku-
noista.
Paina .
Kosteudenpoisto toimii ja puhaltimen nopeus kasvaa.
Aseta ulkoilman-/ilmankierrätystoiminnon valitsin ulkoilma-asentoon, jos
ilmankierrätystoiminto on valittuna. (Se voi vaihtua automaattisesti.)
Saadaksesi huurretta poistettua tuulilasista ja sivuikkunoista ajoissa,
käännä puhaltimen nopeutta suuremmaksi ja lämpötilaa korkeammaksi.
Palataksesi edelliseen toimintoon, paina
uudelleen, kun tuulilasi
on kirkastunut.
Muut toiminnot
1
2
3
OM42753FI.book Page 433 Tuesday, September 6, 2016 3:52 PM

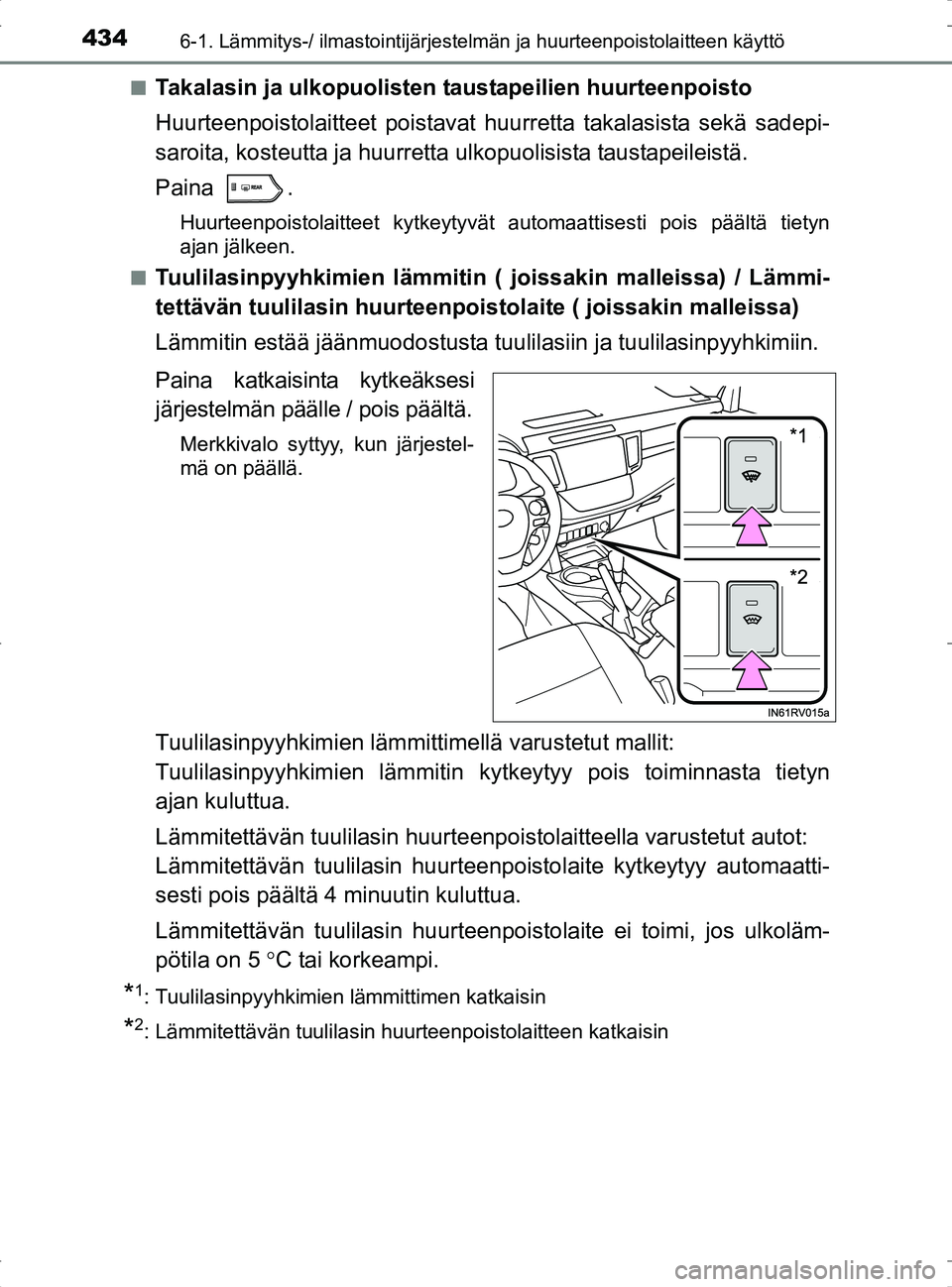

Page 434 of 696

4346-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42753FIn
Takalasin ja ulkopuolisten ta
ustapeilien huurteenpoisto
Huurteenpoistolaitteet poistavat huurretta takalasista sekä sadepi-
saroita, kosteutta ja huurretta ulkopuolisista taustapeileistä.
Paina .
Huurteenpoistolaitteet kytkeytyvät automaattisesti pois päältä tietyn
ajan jälkeen.
n
Tuulilasinpyyhkimien lämmitin ( joissakin malleissa) / Lämmi-
tettävän tuulilasin huurteenpoistol aite ( joissakin malleissa)
Lämmitin estää jäänmuodo stusta tuulilasiin ja tuulilasinpyyhkimiin.
Paina katkaisinta kytkeäksesi
järjestelmän päälle / pois päältä.
Merkkivalo syttyy, kun järjestel-
mä on päällä.
Tuulilasinpyyhkimien lämmittimellä varustetut mallit:
Tuulilasinpyyhkimien lämmitin ky tkeytyy pois toiminnasta tietyn
ajan kuluttua.
Lämmitettävän tuulilasin huurteenpoisto laitteella varustetut autot:
Lämmitettävän tuulilasin huurtee npoistolaite kytkeytyy automaatti-
sesti pois päältä 4 minuutin kuluttua.
Lämmitettävän tuulilasi n huurteenpoistolaite ei toimi, jos ulkoläm-
pötila on 5 C tai korkeampi.
*1: Tuulilasinpyyhkimien lämmittimen katkaisin
*2: Lämmitettävän tuulilasin huurteenpoistolaitteen katkaisin
OM42753FI.book Page 434 Tuesday, September 6, 2016 3:52 PM

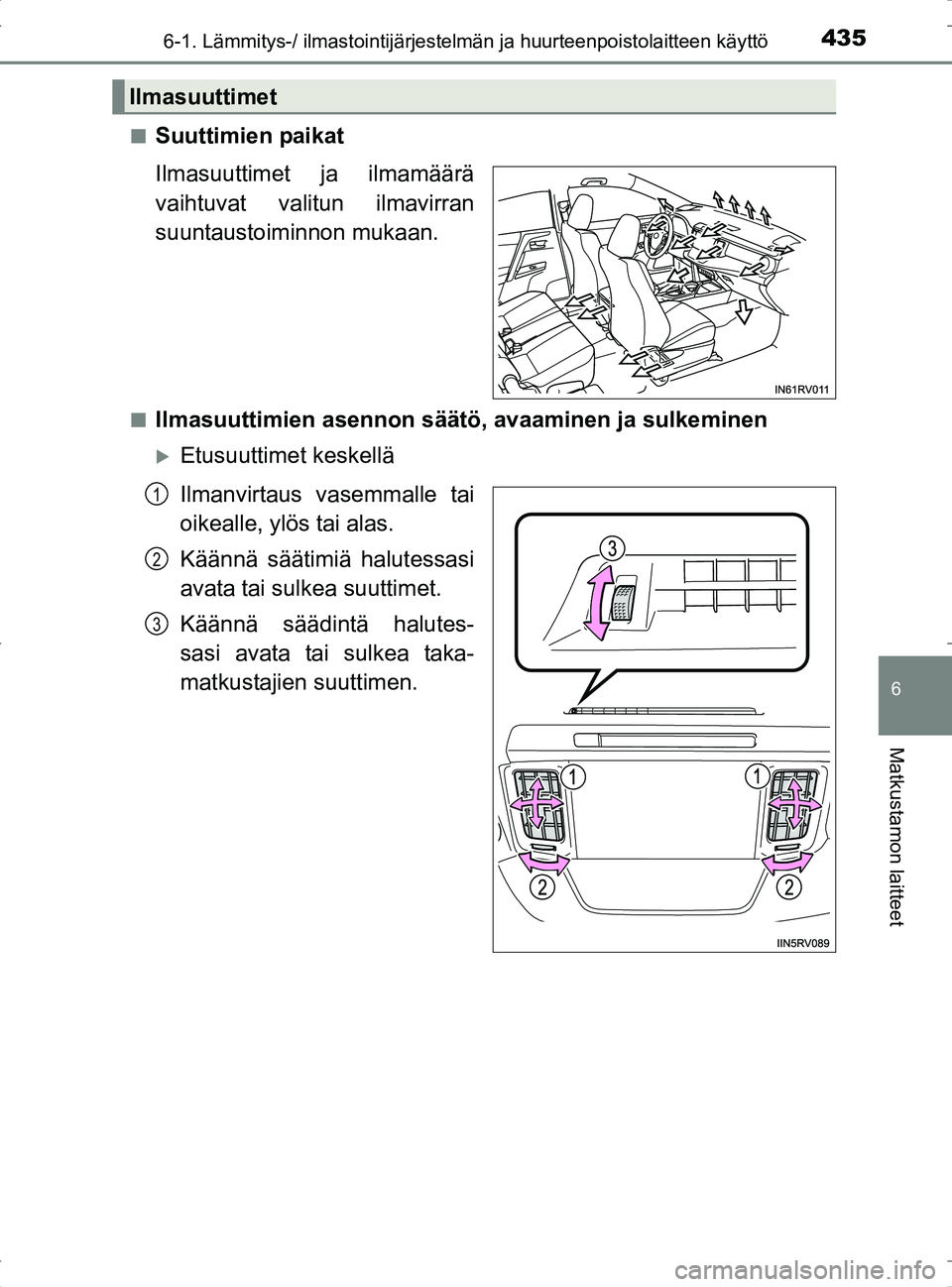

Page 435 of 696

4356-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42753FIn
Suuttimien paikat
Ilmasuuttimet ja ilmamäärä
vaihtuvat valitun ilmavirran
suuntaustoiminnon mukaan.
nIlmasuuttimien asennon säätö,
avaaminen ja sulkeminen
Etusuuttimet keskellä
Ilmanvirtaus vasemmalle tai
oikealle, ylös tai alas.
Käännä säätimiä halutessasi
avata tai sulkea suuttimet.
Käännä säädintä halutes-
sasi avata tai sulkea taka-
matkustajien suuttimen.
Ilmasuuttimet
1
2
3
OM42753FI.book Page 435 Tuesday, September 6, 2016 3:52 PM

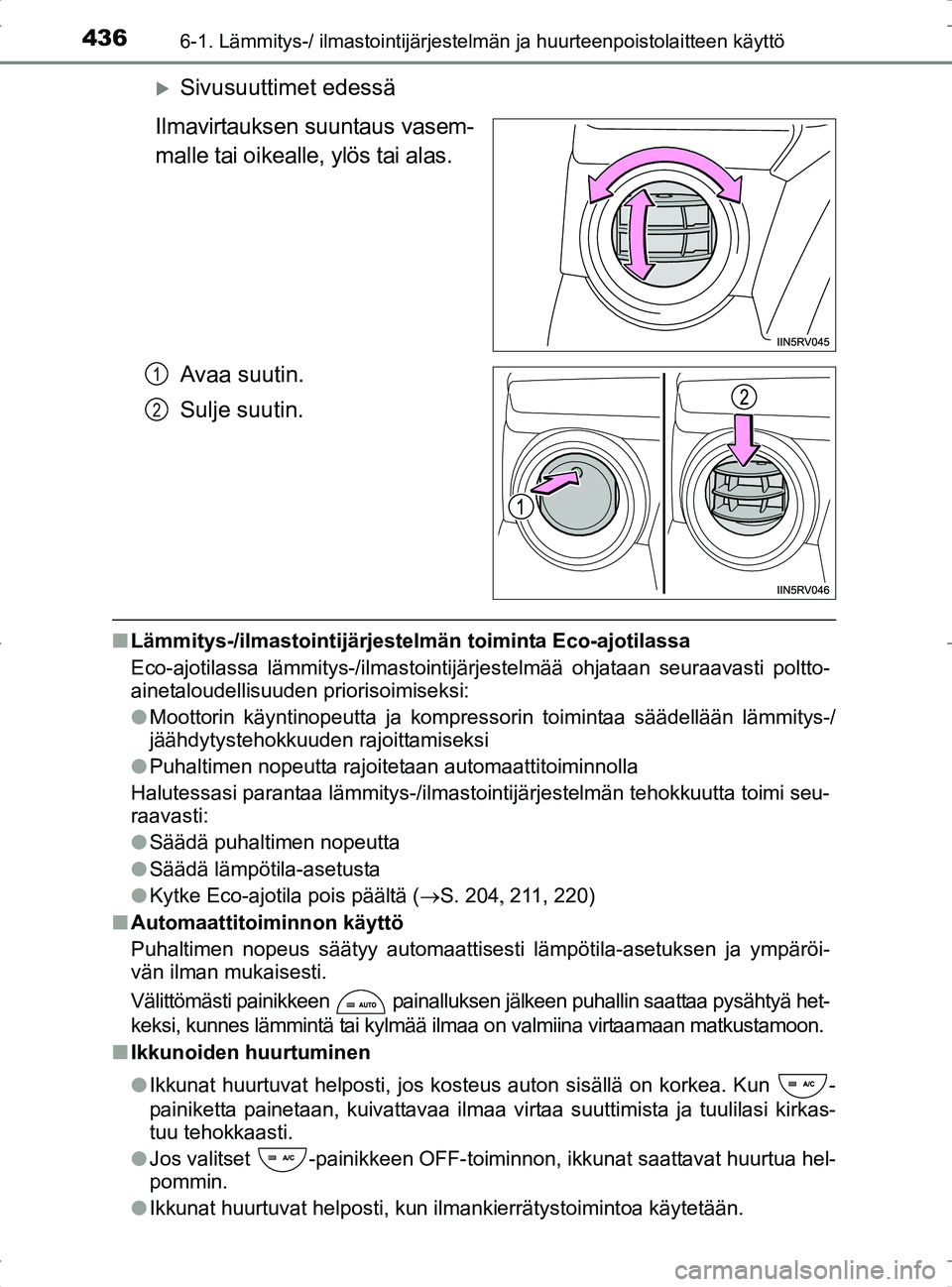

Page 436 of 696

4366-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42753FI
Sivusuuttimet edessä
Ilmavirtauksen suuntaus vasem-
malle tai oikealle, ylös tai alas.
Avaa suutin.
Sulje suutin.
nLämmitys-/ilmastointijärjestel män toiminta Eco-ajotilassa
Eco-ajotilassa lämmitys-/ilmastointij ärjestelmää ohjataan seuraavasti poltto-
ainetaloudellisuuden priorisoimiseksi:
l Moottorin käyntinopeutta ja kompressorin toimintaa säädellään lämmitys-/
jäähdytystehokkuuden rajoittamiseksi
l Puhaltimen nopeutta rajoitetaan automaattitoiminnolla
Halutessasi parantaa lämmitys-/ilmastointijärjestelmän tehokkuutta toimi seu-
raavasti:
l Säädä puhaltimen nopeutta
l Säädä lämpötila-asetusta
l Kytke Eco-ajotila pois päältä ( S. 204211, 220)
n Automaattitoiminnon käyttö
Puhaltimen nopeus säätyy automaattisesti lämpötila-asetuksen ja ympäröi-
vän ilman mukaisesti.
Välittömästi painikkeen painalluksen jälkeen puhallin saattaa pysähtyä het-
keksi, kunnes lämmintä tai kylmää ilmaa on valmiina virtaamaan matkustamoon.
n Ikkunoiden huurtuminen
lIkkunat huurtuvat helposti, jos kosteus auton sisällä on korkea. Kun -
painiketta painetaan, kuivattavaa ilmaa virtaa suuttimista ja tuulilasi kirkas-
tuu tehokkaasti.
l Jos valitset -painikkeen OFF-toiminnon, ikkunat saattavat huurtua hel-
pommin.
l Ikkunat huurtuvat helposti, kun ilmankierrätystoimintoa käytetään.
1
2
OM42753FI.book Page 436 Tuesday, September 6, 2016 3:52 PM

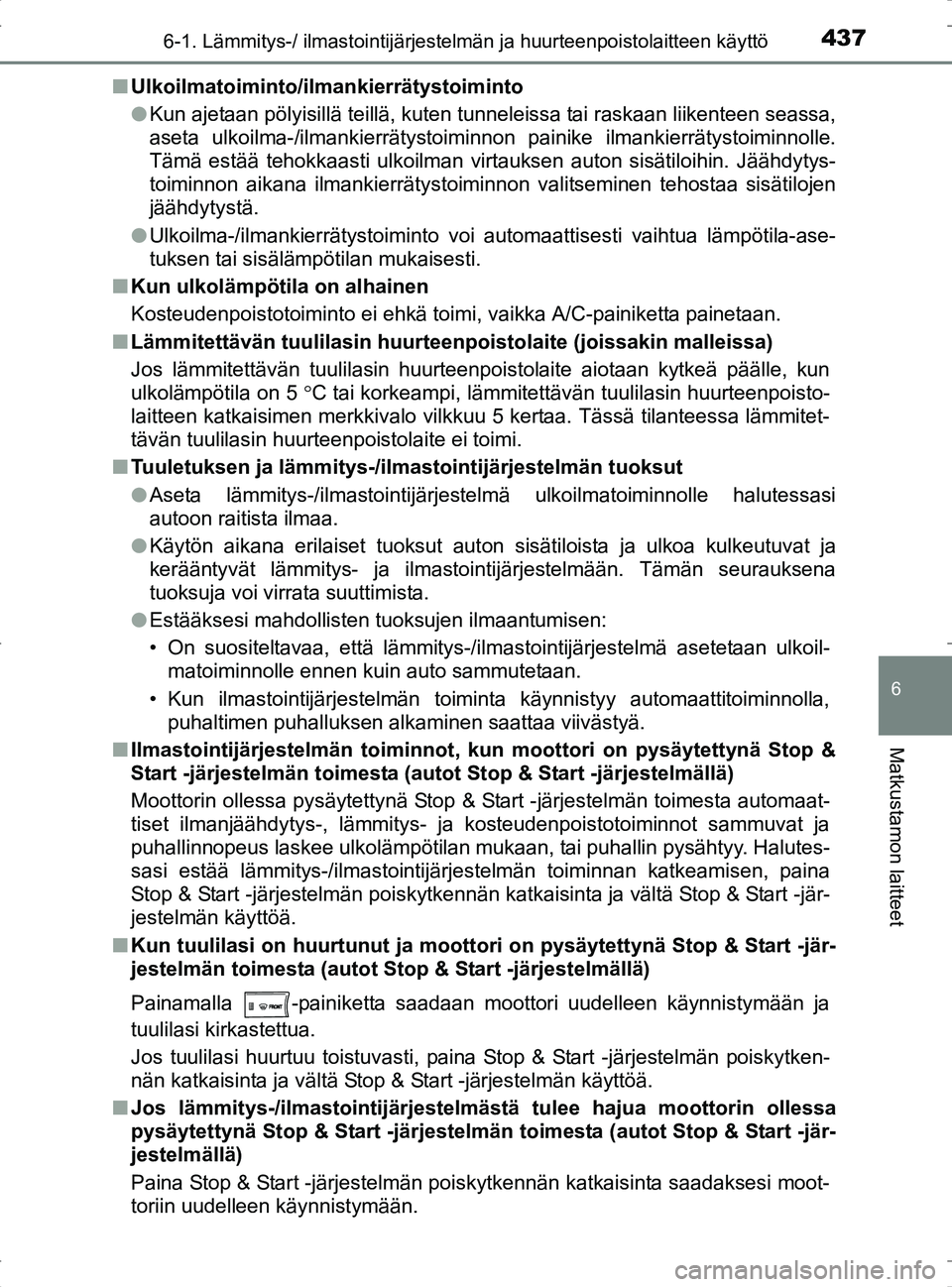

Page 437 of 696

4376-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
6
Matkustamon laitteet
OM42753FIn
Ulkoilmatoiminto/ilmankierrätystoiminto
lKun ajetaan pölyisillä teillä, kuten tunneleissa tai raskaan liikenteen seassa,
aseta ulkoilma-/ilmankierrätystoiminnon painike ilmankierrätystoiminnolle.
Tämä estää tehokkaasti ulkoilman virtauksen auton sisätiloihin. Jäähdytys-
toiminnon aikana ilmankierrätystoiminnon valitseminen tehostaa sisätilojen
jäähdytystä.
l Ulkoilma-/ilmankierrätystoiminto voi aut omaattisesti vaihtua lämpötila-ase-
tuksen tai sisälämpötilan mukaisesti.
n Kun ulkolämpötila on alhainen
Kosteudenpoistotoiminto ei ehkä toimi, vaikka A/C-painiketta painetaan.
n Lämmitettävän tuulilasin huurteenpoistolaite (joissakin malleissa)
Jos lämmitettävän tuulilasin huurteenpoistolaite aiotaan kytkeä päälle, kun
ulkolämpötila on 5 C tai korkeampi, lämmitettävän tuulilasin huurteenpoisto-
laitteen katkaisimen merkkivalo vilkkuu 5 kertaa. Tässä tilanteessa lämmitet-
tävän tuulilasin huurteenpoistolaite ei toimi.
n Tuuletuksen ja lämmitys-/ilmastointijärjestelmän tuoksut
lAseta lämmitys-/ilmastointijärjestelmä ulkoilmatoiminnolle halutess\
asi
autoon raitista ilmaa.
l Käytön aikana erilaiset tuoksut auton sisätiloista ja ulkoa kulkeutuvat ja
kerääntyvät lämmitys- ja ilmastointijärjestelmään. Tämän seurauksena
tuoksuja voi virrata suuttimista.
l Estääksesi mahdollisten tuoksujen ilmaantumisen:
• On suositeltavaa, että lämmitys-/ilma stointijärjestelmä asetetaan ulkoil-
matoiminnolle ennen kuin auto sammutetaan.
• Kun ilmastointijärjestelmän toiminta käynnistyy automaattitoiminnolla, puhaltimen puhalluksen alkaminen saattaa viivästyä.
n Ilmastointijärjestelmän to iminnot, kun moottori on pysäytettynä Stop &
Start -järjestelmän toimesta (autot Stop & Start -järjestelmällä)
Moottorin ollessa pysäytettynä Stop & St art -järjestelmän toimesta automaat-
tiset ilmanjäähdytys-, lämmitys- ja kosteudenpoistotoiminnot sammuvat ja
puhallinnopeus laskee ulkolämpötilan mukaan, tai puhallin pysähtyy. Halutes-
sasi estää lämmitys-/ilmastointijärjestelmän toiminnan ka\
tkeamisen, paina
Stop & Start -järjestelmän poiskytkennän katkaisinta ja vältä Stop & Start -jär-
jestelmän käyttöä.
n Kun tuulilasi on huurtunut ja moottori on pysäyte ttynä Stop & Start -jär-
jestelmän toimesta (autot Stop & Start -järjestelmällä)
Painamalla -painiketta saadaan moottori uudelleen käynnistymään ja
tuulilasi kirkastettua.
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta ja vältä Stop & Start -järjestelmän käyttöä.
n Jos lämmitys-/ilmastointijärjestelm ästä tulee hajua moottorin ollessa
pysäytettynä Stop & Start -järjestelmä n toimesta (autot Stop & Start -jär-
jestelmällä)
Paina Stop & Start -järjestelmän poiskytkennän katkaisinta saadaksesi moot-
toriin uudelleen käynnistymään.
OM42753FI.book Page 437 Tuesday, September 6, 2016 3:52 PM

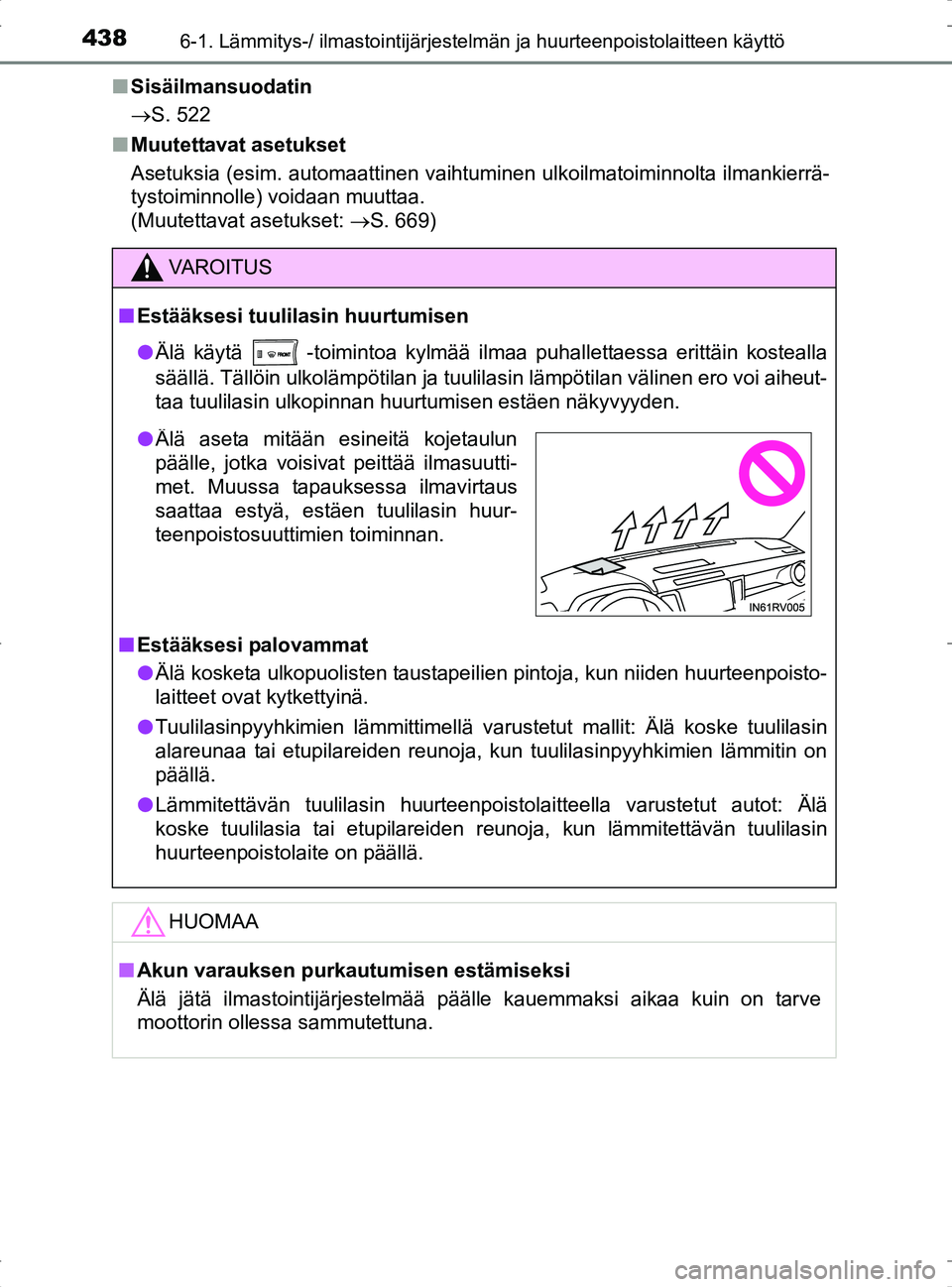

Page 438 of 696

4386-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42753FIn
Sisäilmansuodatin
S. 522
n Muutettavat asetukset
Asetuksia (esim. automaattinen vaihtuminen ulkoilmatoiminnolta ilmankierrä-
tystoiminnolle) voidaan muuttaa.
(Muutettavat asetukset: S. 669)
VA R O I T U S
nEstääksesi tuulilasin huurtumisen
l Älä käytä
-toimintoa kylmää ilmaa puhallettaessa erittäin kostealla
säällä. Tällöin ulkolämpötilan ja tuulilasin lämpötilan välinen ero voi aiheut-
taa tuulilasin ulkopinnan huurtumisen estäen näkyvyyden.
n Estääksesi palovammat
l Älä kosketa ulkopuolisten taustapeilien pintoja, kun niiden huurteenpoisto-
laitteet ovat kytkettyinä.
l Tuulilasinpyyhkimien lämmittimellä varustetut mallit: Älä koske tuulilasin
alareunaa tai etupilareiden reunoja, kun tuulilasinpyyhkimien lämmitin on
päällä.
l Lämmitettävän tuulilasin huurteenpoistolaitteella varustetut autot: Älä
koske tuulilasia tai etupilareiden reunoja, kun lämmitettävän tuulilasin
huurteenpoistolaite on päällä.
HUOMAA
nAkun varauksen purkautumisen estämiseksi
Älä jätä ilmastointijärjestelmää päälle kauemmaksi aikaa kuin on tarve
moottorin ollessa sammutettuna.
l Älä aseta mitään esineitä kojetaulun
päälle, jotka voisivat peittää ilmasuutti-
met. Muussa tapauksessa ilmavirtaus
saattaa estyä, estäen tuulilasin huur-
teenpoistosuuttimien toiminnan.
OM42753FI.book Page 438 Tuesday, September 6, 2016 3:52 PM

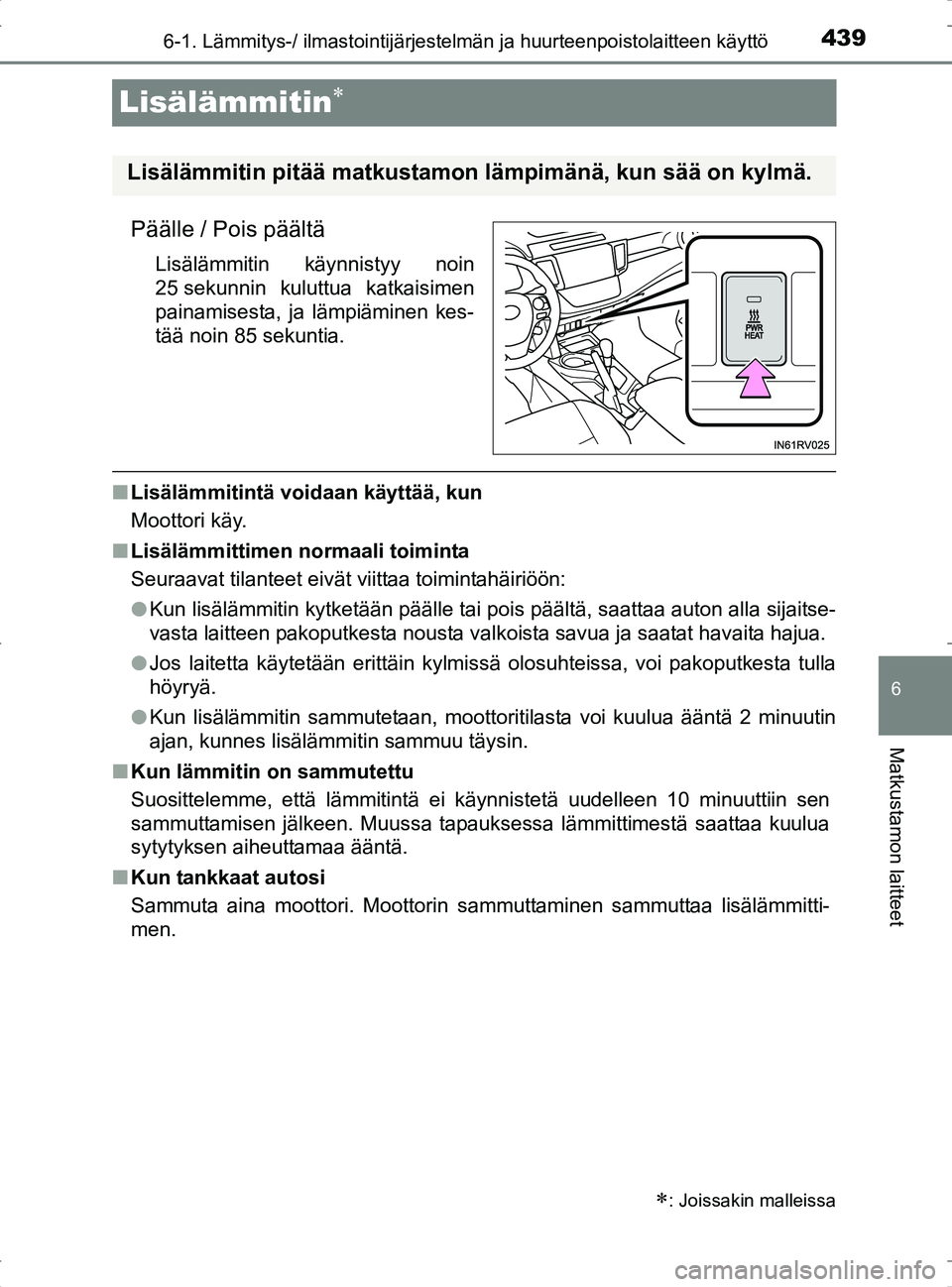

Page 439 of 696

439
6
6-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
Matkustamon laitteet
OM42753FI
Lisälämmitin
Päälle / Pois päältä
Lisälämmitin käynnistyy noin
25 sekunnin kuluttua katkaisimen
painamisesta, ja lämpiäminen kes-
tää noin 85 sekuntia.
nLisälämmitintä voidaan käyttää, kun
Moottori käy.
n Lisälämmittimen normaali toiminta
Seuraavat tilanteet eivät viittaa toimintahäiriöön:
lKun lisälämmitin kytketään päälle tai pois päältä, saattaa auton alla sijaitse-
vasta laitteen pakoputkesta nousta valkoista savua ja saatat havaita hajua.
l Jos laitetta käytetään erittäin kylmissä olosuhteissa, voi pakoputkesta tulla
höyryä.
l Kun lisälämmitin sammutetaan, moottoritilasta voi kuulua ääntä 2 minuutin
ajan, kunnes lisälämmitin sammuu täysin.
n Kun lämmitin on sammutettu
Suosittelemme, että lämmitintä ei käynnistetä uudelleen 10 minuuttiin sen
sammuttamisen jälkeen. Muussa tapauksessa lämmittimestä saattaa kuulua
sytytyksen aiheuttamaa ääntä.
n Kun tankkaat autosi
Sammuta aina moottori. Moottorin sammuttaminen sammuttaa lisälämmitti-
men.
: Joissakin malleissa
Lisälämmitin pitää matkustamon lämpimänä, kun sää on kylmä.
OM42753FI.book Page 439 Tuesday, September 6, 2016 3:52 PM

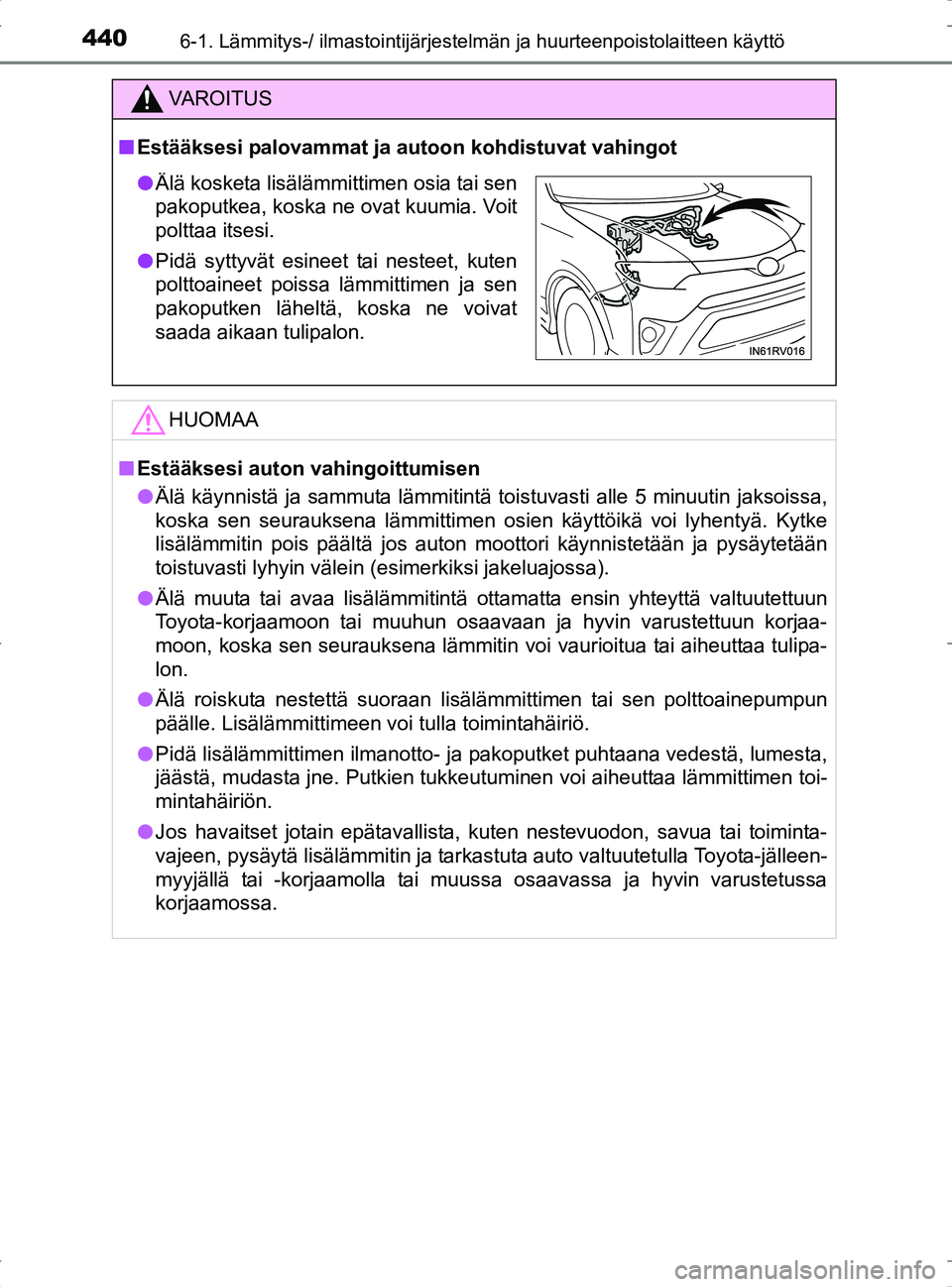

Page 440 of 696

4406-1. Lämmitys-/ ilmastointijärjestelmän ja huurteenpoistolaitteen käyttö
OM42753FI
VA R O I T U S
nEstääksesi palovammat ja autoon kohdistuvat vahingot
HUOMAA
nEstääksesi auton vahingoittumisen
l Älä käynnistä ja sammuta lämmitintä toistuvasti alle 5 minuutin jaksoissa,
koska sen seurauksena lämmittimen osien käyttöikä voi lyhentyä. Kytke
lisälämmitin pois päältä jos auton moottori käynnistetään ja pysäytetään
toistuvasti lyhyin välein (esimerkiksi jakeluajossa).
l Älä muuta tai avaa lisälämmitintä ottamatta ensin yhteyttä valtuutettuun
Toyota-korjaamoon tai muuhun osaavaan ja hyvin varustettuun korjaa-
moon, koska sen seurauksena lämmitin voi vaurioitua tai aiheuttaa tulipa-
lon.
l Älä roiskuta nestettä suoraan lisälämmittimen tai sen polttoainepumpun
päälle. Lisälämmittimeen voi tulla toimintahäiriö.
l Pidä lisälämmittimen ilmanotto- ja pakoputket puhtaana vedestä, lumesta,
jäästä, mudasta jne. Putkien tukkeutuminen voi aiheuttaa lämmittimen toi-
mintahäiriön.
l Jos havaitset jotain epätavallista, kuten nestevuodon, savua tai toiminta-
vajeen, pysäytä lisälämmitin ja tarkastuta auto valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa osaavassa ja hyvin varustetussa
korjaamossa.
lÄlä kosketa lisälämmittimen osia tai sen
pakoputkea, koska ne ovat kuumia. Voit
polttaa itsesi.
l Pidä syttyvät esineet tai nesteet, kuten
polttoaineet poissa lämmittimen ja sen
pakoputken läheltä, koska ne voivat
saada aikaan tulipalon.
OM42753FI.book Page 440 Tuesday, September 6, 2016 3:52 PM
