TOYOTA RAV4 2017 Omistajan Käsikirja (in Finnish)

4917-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

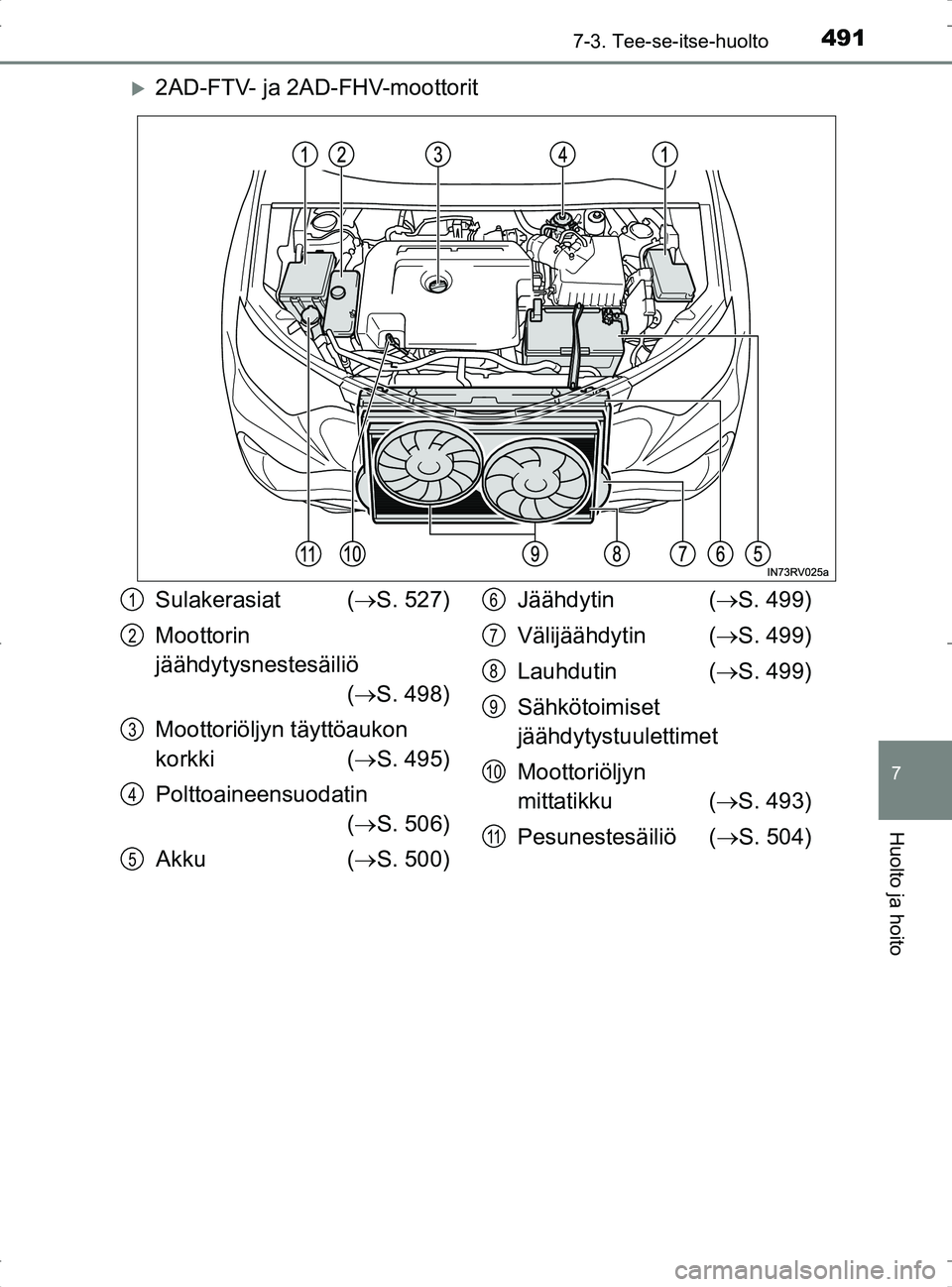

2AD-FTV- ja 2AD-FHV-moottorit
Sulakerasiat (S. 527)
Moottorin
jäähdytysnestesäiliö ( S. 498)
Moottoriöljyn täyttöaukon
korkki ( S. 495)
Polttoaineensuodatin ( S. 506)
Akku ( S. 500) Jäähdytin (
S. 499)
Välijäähdytin ( S. 499)
Lauhdutin ( S. 499)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( S. 493)
Pesunestesäiliö ( S. 504)1
2
3
4
5
6
7
8
9
10
11
OM42753FI.book Page 491 Tuesday, September 6, 2016 3:52 PM

4927-3. Tee-se-itse-huolto
OM42753FI

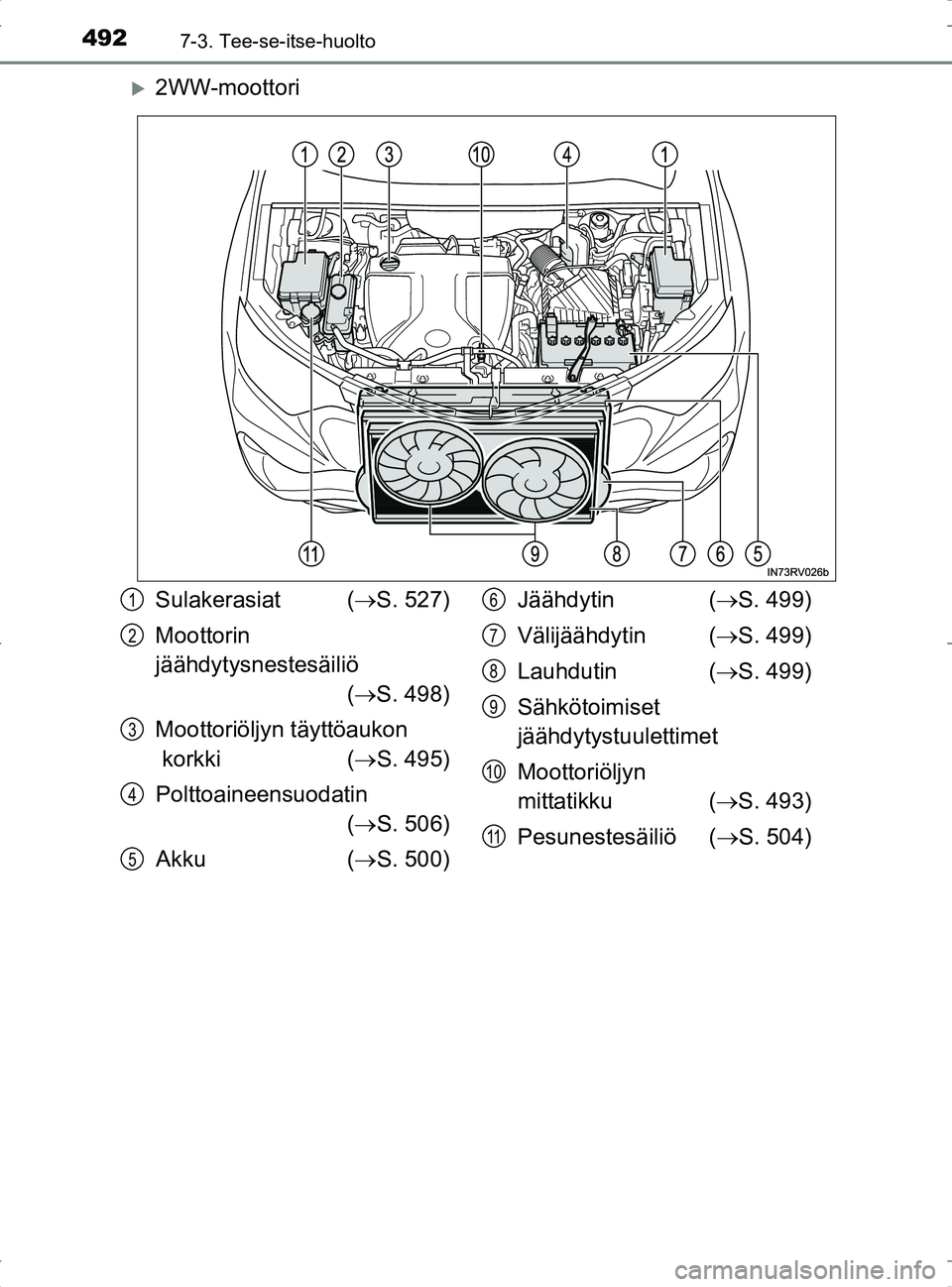

2WW-moottori
Sulakerasiat (S. 527)
Moottorin
jäähdytysnestesäiliö ( S. 498)
Moottoriöljyn täyttöaukon
korkki ( S. 495)
Polttoaineensuodatin ( S. 506)
Akku ( S. 500) Jäähdytin (
S. 499)
Välijäähdytin ( S. 499)
Lauhdutin ( S. 499)
Sähkötoimiset
jäähdytystuulettimet
Moottoriöljyn
mittatikku ( S. 493)
Pesunestesäiliö ( S. 504)1
2
3
4
5
6
7
8
9
10
11
OM42753FI.book Page 492 Tuesday, September 6, 2016 3:52 PM

4937-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

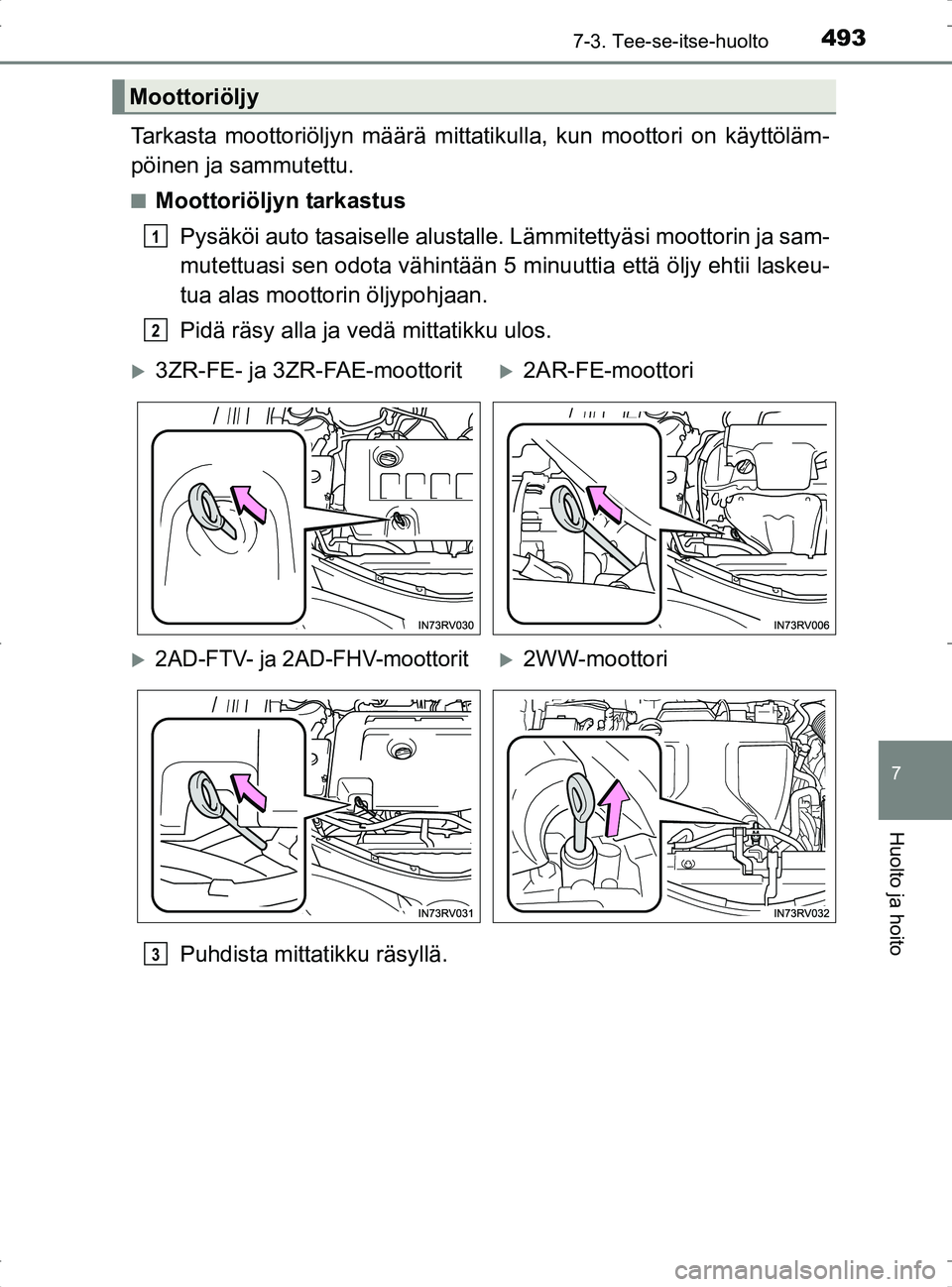

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen odota vähintään 5 minuuttia että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Moottoriöljy
1
2
3ZR-FE- ja 3ZR-FAE-moottorit2AR-FE-moottori
2AD-FTV- ja 2AD-FHV-moottorit2WW-moottori
3
OM42753FI.book Page 493 Tuesday, September 6, 2016 3:52 PM

4947-3. Tee-se-itse-huolto
OM42753FI

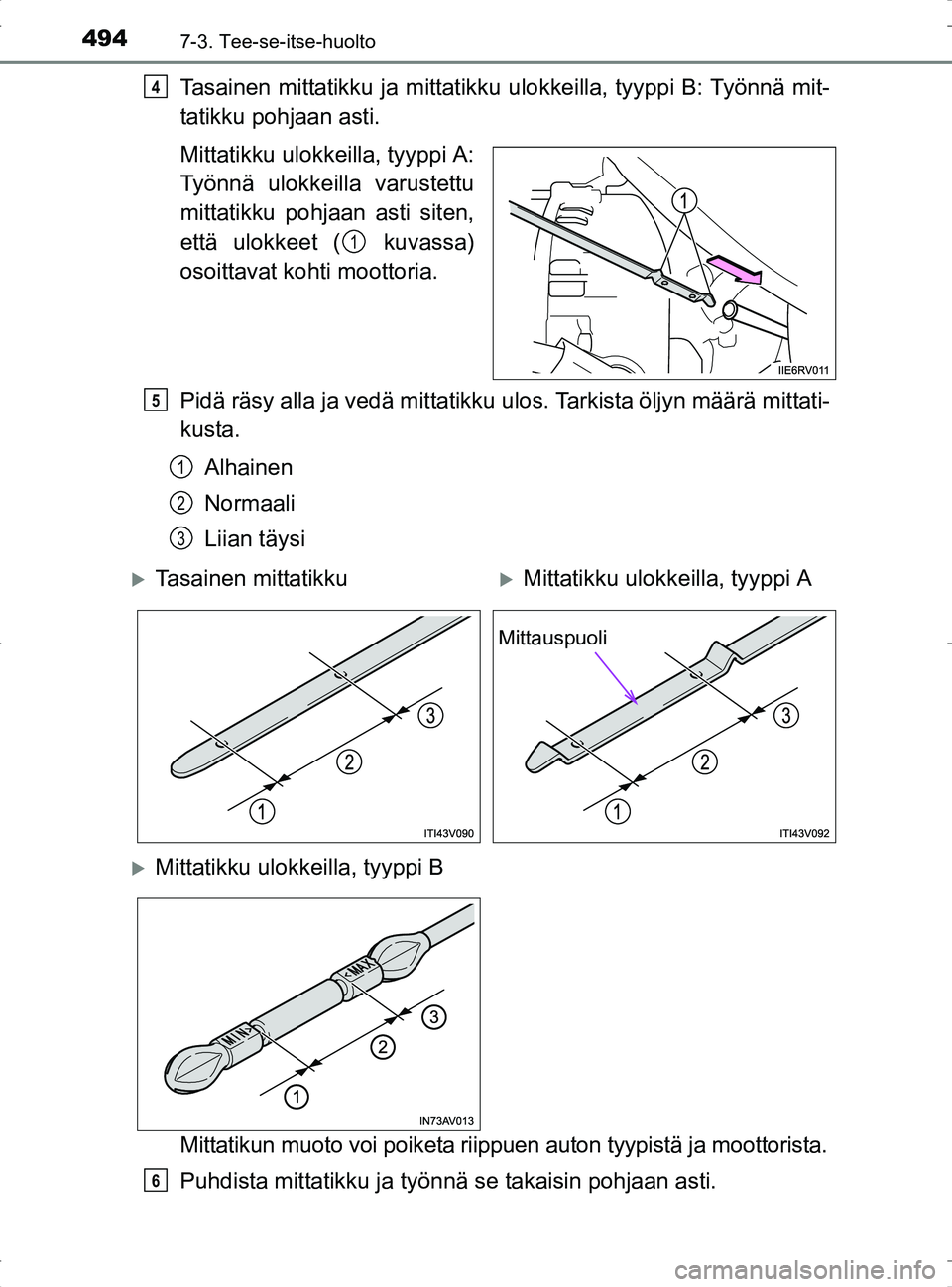

Tasainen mittatikku ja mittatikku ulokkeilla, tyyppi B: Työnnä mit-
tatikku pohjaan asti.
Mittatikku ulokkeilla, tyyppi A:
Työnnä ulokkeilla varustettu
mittatikku pohjaan asti siten,
että ulokkeet ( kuvassa)
osoittavat kohti moottoria.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippu en auton tyypistä ja moottorista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.4
1
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla, tyyppi A
Mittatikku ulokkeilla, tyyppi B
Mittauspuoli
6
OM42753FI.book Page 494 Tuesday, September 6, 2016 3:52 PM

4957-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

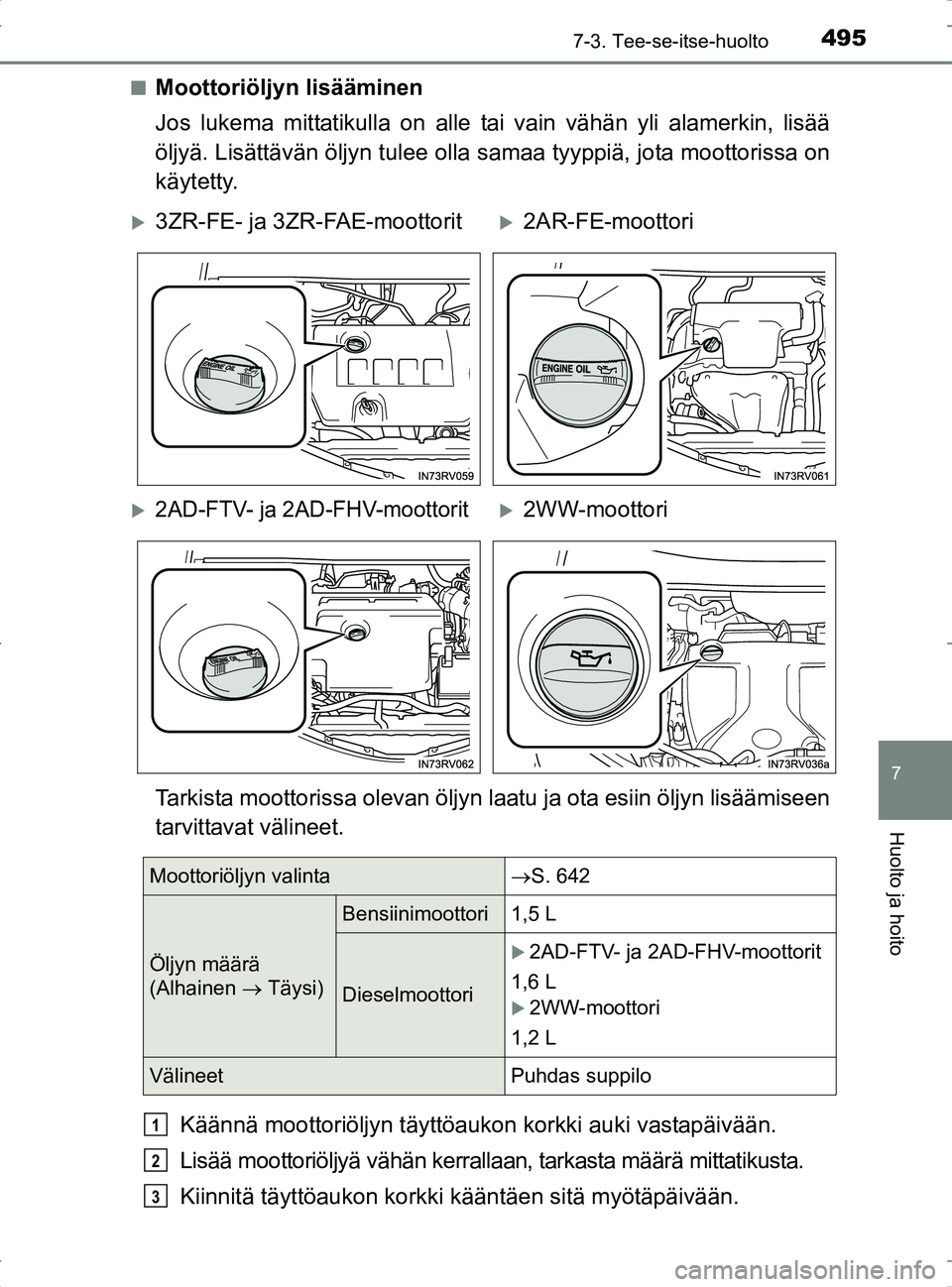

nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle tai vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla samaa tyyppiä, jota moottorissa on
käytetty.
Tarkista moottorissa olevan öljyn l aatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
3ZR-FE- ja 3ZR-FAE-moottorit2AR-FE-moottori
2AD-FTV- ja 2AD-FHV-moottorit2WW-moottori
Moottoriöljyn valinta S. 642
Öljyn määrä
(Alhainen  Täysi)
Bensiinimoottori 1,5 L
Dieselmoottori
2AD-FTV- ja 2AD-FHV-moottorit
1,6 L
2WW-moottori
1,2 L
Välineet Puhdas suppilo
1
2
3
OM42753FI.book Page 495 Tuesday, September 6, 2016 3:52 PM

4967-3. Tee-se-itse-huolto
OM42753FI

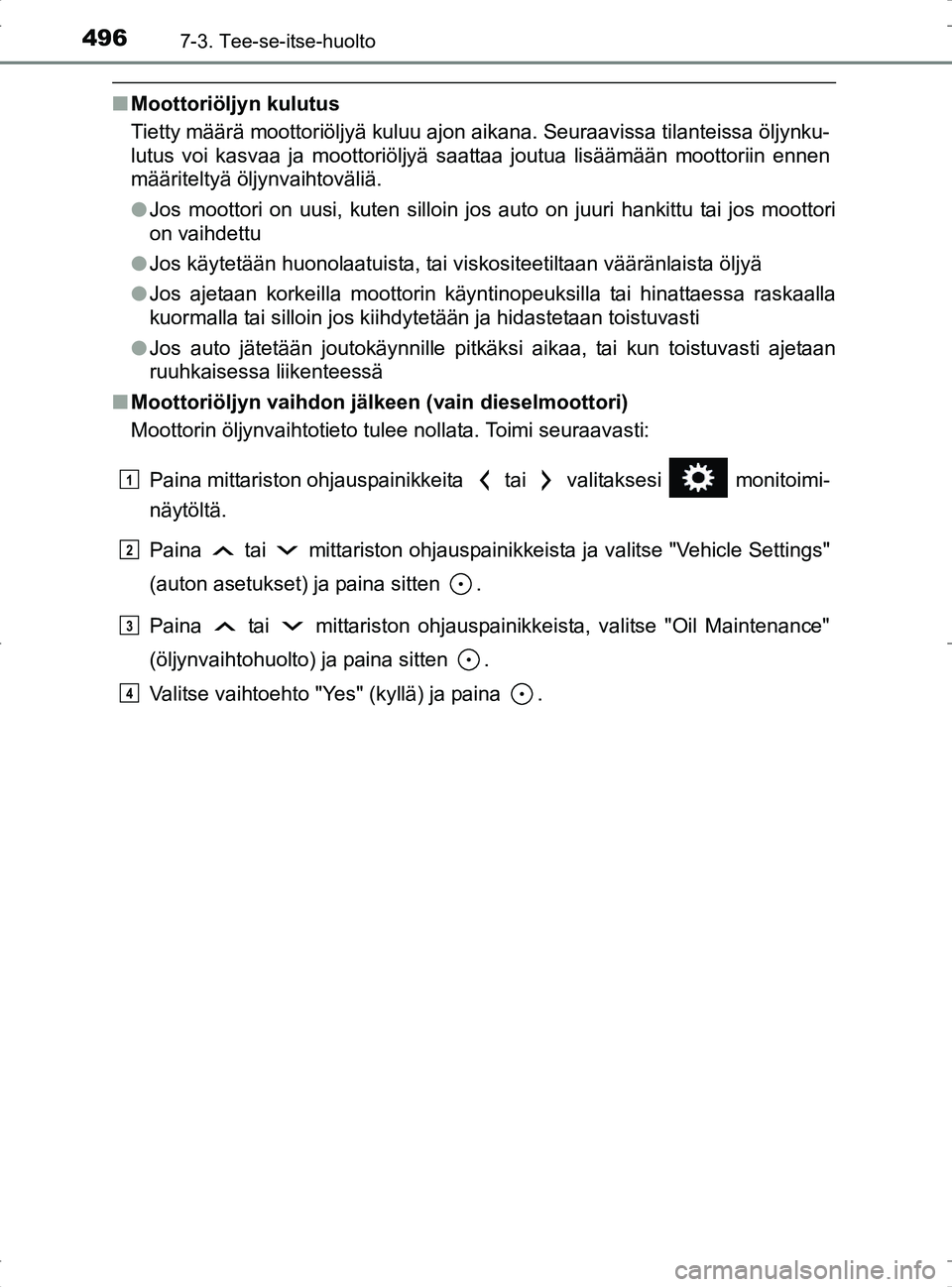

nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saattaa joutua lisäämään moottoriin ennen
määriteltyä öljynvaihtoväliä.
lJos moottori on uusi, kuten silloin jos auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla tai hinattaessa raskaalla
kuormalla tai silloin jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa, tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
n Moottoriöljyn vaihdon jäl keen (vain dieselmoottori)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
Paina mittariston ohjauspainikkeita tai valitaksesi monitoimi-
näytöltä.
Paina tai mittariston ohjauspainikkeista ja valitse "Vehicle Settings"
(auton asetukset) ja paina sitten .
Paina tai mittariston ohjauspainikkeista, valitse "Oil Maintenance"
(öljynvaihtohuolto) ja paina sitten .
Valitse vaihtoehto "Yes" (kyllä) ja paina .
1
2
3
4
OM42753FI.book Page 496 Tuesday, September 6, 2016 3:52 PM

4977-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

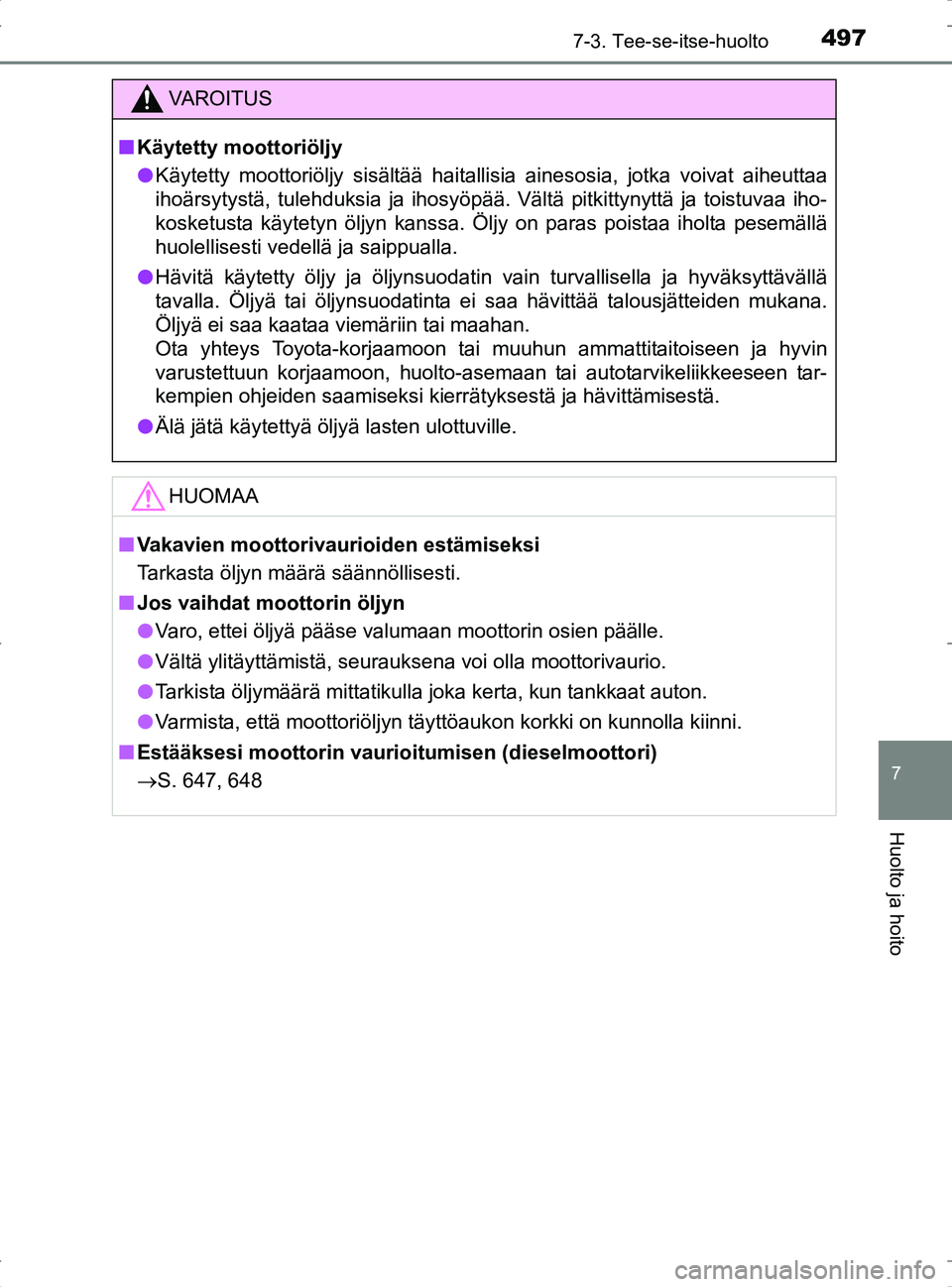

VA R O I T U S
nKäytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteys Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon, huolto-asemaan tai autotarvikeliikkeeseen tar-
kempien ohjeiden saamiseksi kierrätyksestä ja hävittämisestä\
.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
n Estääksesi moottorin vaurioi tumisen (dieselmoottori)
 S. 647, 648
OM42753FI.book Page 497 Tuesday, September 6, 2016 3:52 PM

4987-3. Tee-se-itse-huolto
OM42753FI

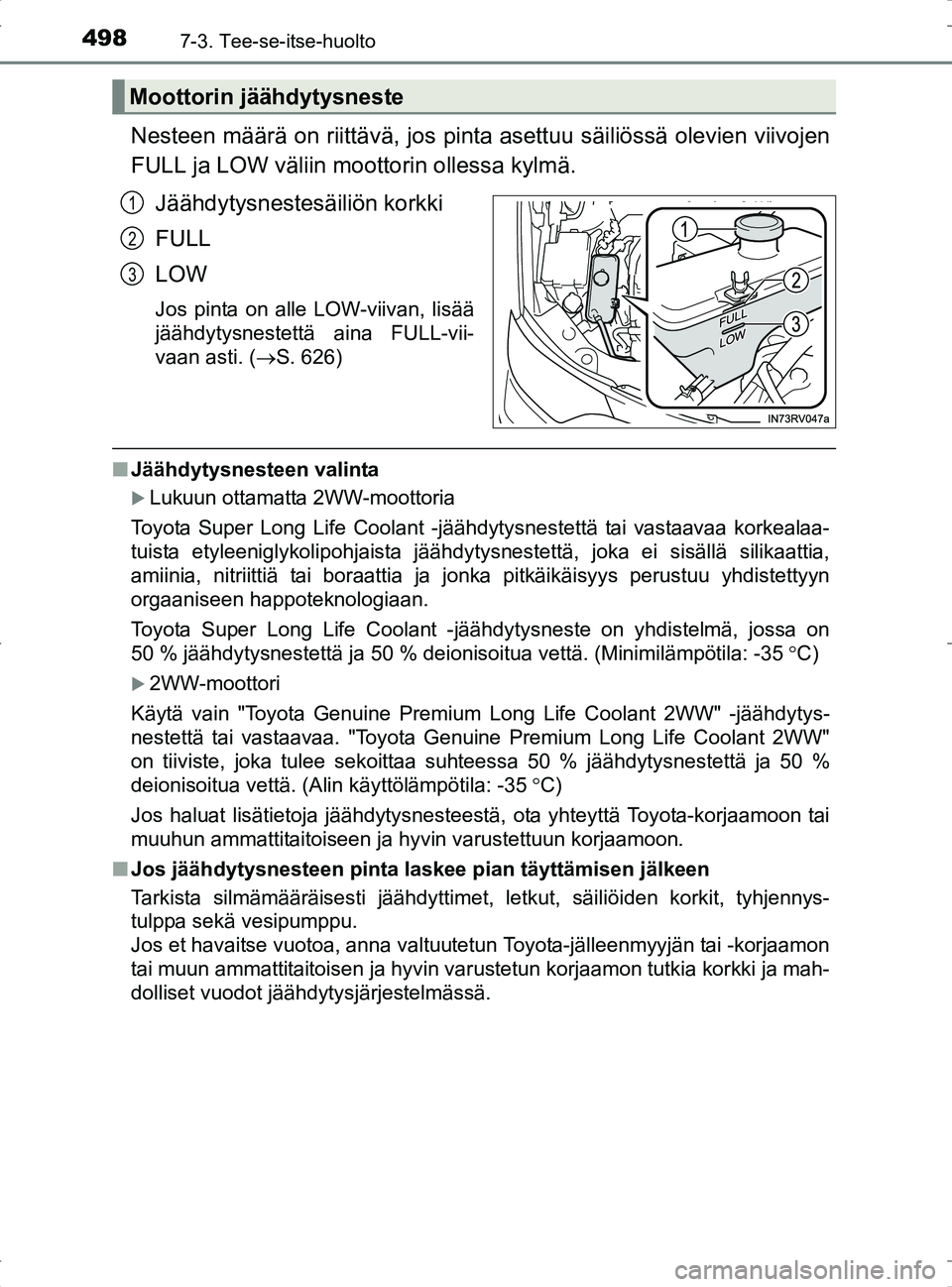

Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin ollessa kylmä.
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan, lisää
jäähdytysnestettä aina FULL-vii-
vaan asti. ( S. 626)
nJäähdytysnesteen valinta
Lukuun ottamatta 2WW-moottoria
Toyota Super Long Life Coolant -jäähdytysnestettä tai vastaavaa korkealaa-
tuista etyleeniglykolipohjaista jäähdytysnestettä, joka ei sisällä silikaattia,
amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdistettyyn
orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on yhdistelmä, jossa on
50 % jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimilä\
mpötila: -35 C)
2WW-moottori
Käytä vain "Toyota Genuine Premium Long Life Coolant 2WW" -jäähdytys-
nestettä tai vastaavaa. "Toyota Genuine Premium Long Life Coolant 2WW"
on tiiviste, joka tulee sekoittaa suhteessa 50 % jäähdytysnestettä ja 50 %
deionisoitua vettä. (Alin käyttölämpötila: -35 C)
Jos haluat lisätietoja jäähdytysnesteestä, ota yhteyttä Toyota-korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet, letkut, säiliöiden korkit, tyhjennys-
tulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia korkki ja mah-
dolliset vuodot jäähdytysjärjestelmässä.
Moottorin jäähdytysneste
1
2
3
OM42753FI.book Page 498 Tuesday, September 6, 2016 3:52 PM

4997-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

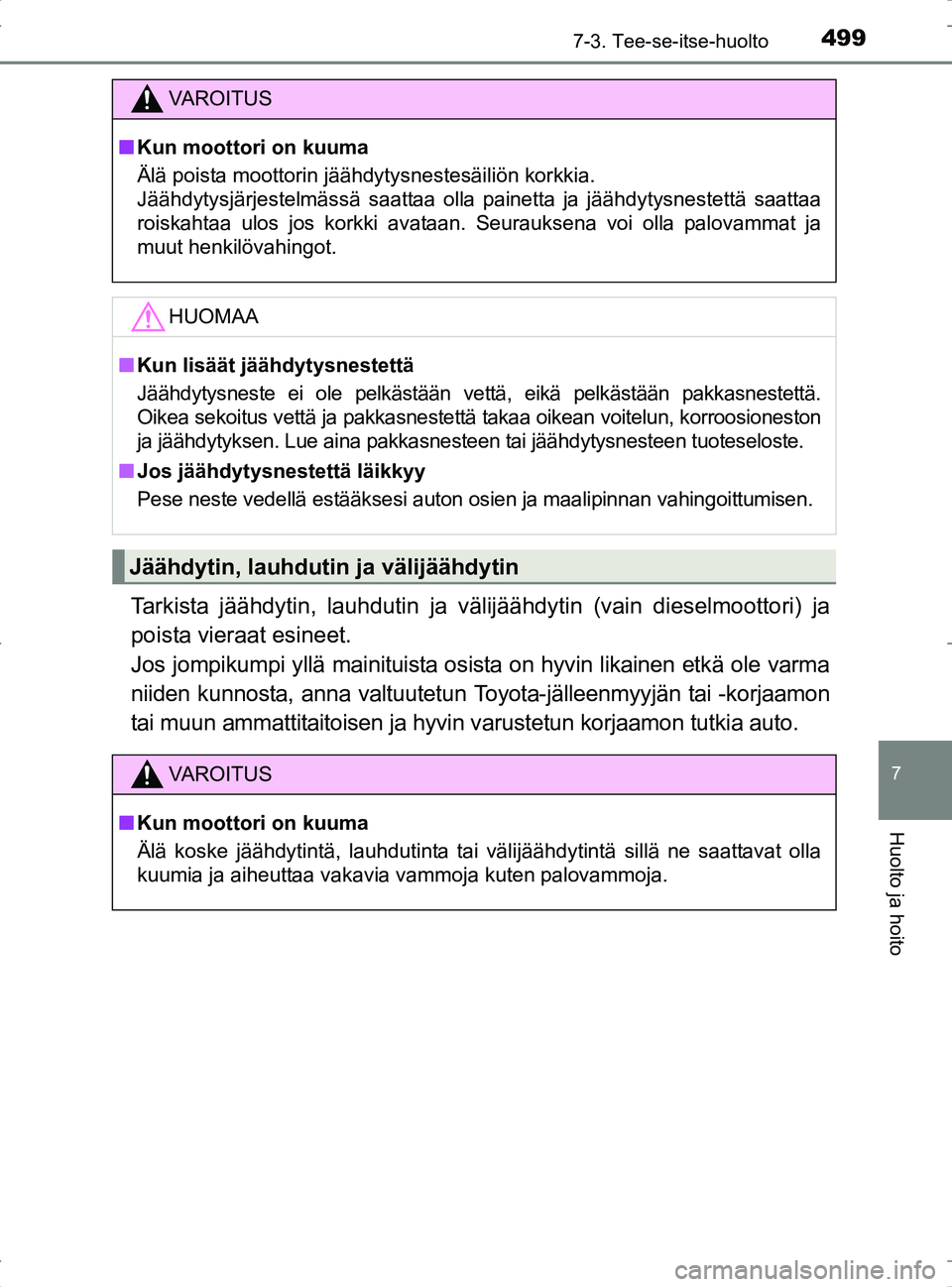

Tarkista jäähdytin, lauhdutin ja välijäähdytin (vain dieselmoottori) ja
poista vieraat esineet.
Jos jompikumpi yllä mainituista osista on hyvin likainen etkä ole varma
niiden kunnosta, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
VA R O I T U S
n Kun moottori on kuuma
Älä poista moottorin jäähdytysnestesäiliön korkkia.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos jos korkki avataan. Seurauksena voi olla palovammat ja
muut henkilövahingot.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosioneston
ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuoteseloste.
n Jos jäähdytysnestettä läikkyy
Pese neste vedellä estääksesi auton osien ja maalipinnan vahingoittumisen.
Jäähdytin, lauhdutin ja välijäähdytin
VA R O I T U S
nKun moottori on kuuma
Älä koske jäähdytintä, lauhdutinta tai välijäähdytintä sillä ne saattavat olla
kuumia ja aiheuttaa vakavia vammoja kuten palovammoja.
OM42753FI.book Page 499 Tuesday, September 6, 2016 3:52 PM

5007-3. Tee-se-itse-huolto
OM42753FI

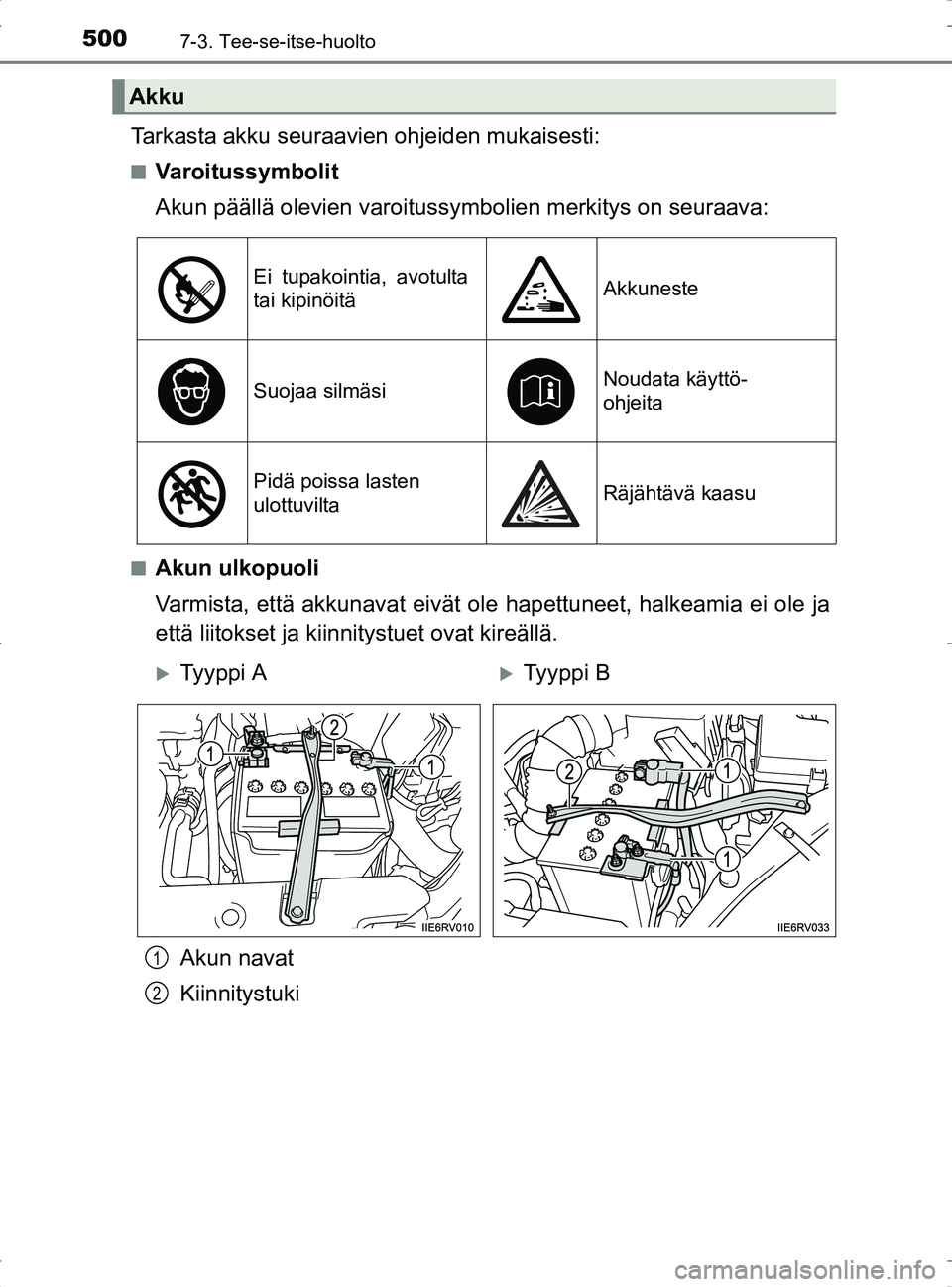

Tarkasta akku seuraavien ohjeiden mukaisesti:
nVaroitussymbolit
Akun päällä olevien varoitussymbolien merkitys on seuraava:
nAkun ulkopuoli
Varmista, että akkunavat eivät ol e hapettuneet, halkeamia ei ole ja
että liitokset ja kiinnitystuet ovat kireällä.
Akun navat
Kiinnitystuki
Akku
Ei tupakointia, avotulta
tai kipinöitäAkkuneste
Suojaa silmäsiNoudata käyttö-
ohjeita
Pidä poissa lasten
ulottuviltaRäjähtävä kaasu
Ty y p p i ATy y p p i B
1
2
