Page 501 of 696

5017-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

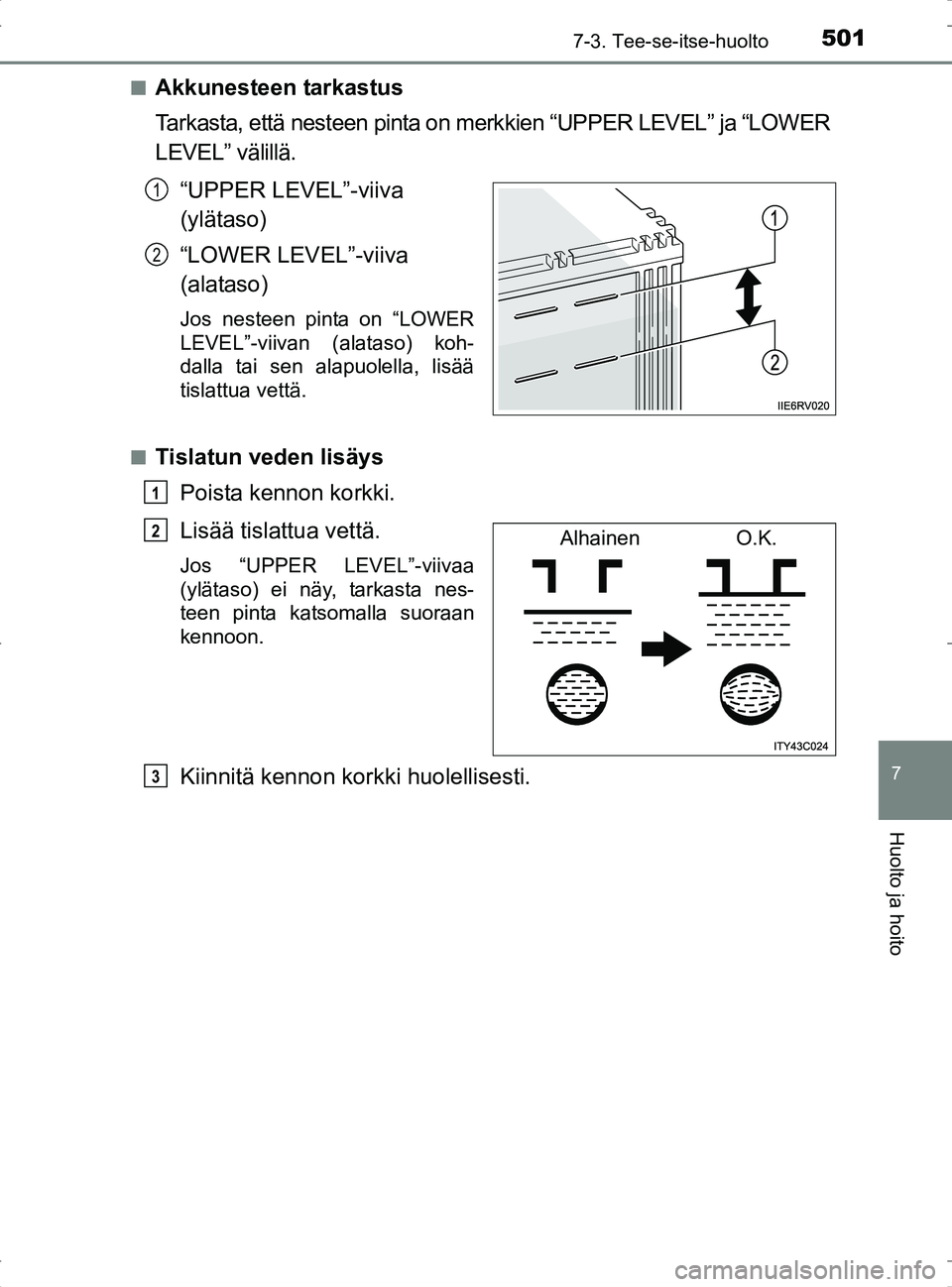

nAkkunesteen tarkastus
Tarkasta, että nesteen pinta on merkkien “UPPER LEVEL” ja “LOWER
LEVEL” välillä.“UPPER LEVEL”-viiva
(ylätaso)
“LOWER LEVEL”-viiva
(alataso)
Jos nesteen pinta on “LOWER
LEVEL”-viivan (alataso) koh-
dalla tai sen alapuolella, lisää
tislattua vettä.
n
Tislatun veden lisäys Poista kennon korkki.
Lisää tislattua vettä.
Jos “UPPER LEVEL”-viivaa
(ylätaso) ei näy, tarkasta nes-
teen pinta katsomalla suoraan
kennoon.
Kiinnitä kennon korkki huolellisesti.
1
2
1
Alhainen O.K.2
3
OM42753FI.book Page 501 Tuesday, September 6, 2016 3:52 PM
Page 502 of 696

5027-3. Tee-se-itse-huolto
OM42753FI

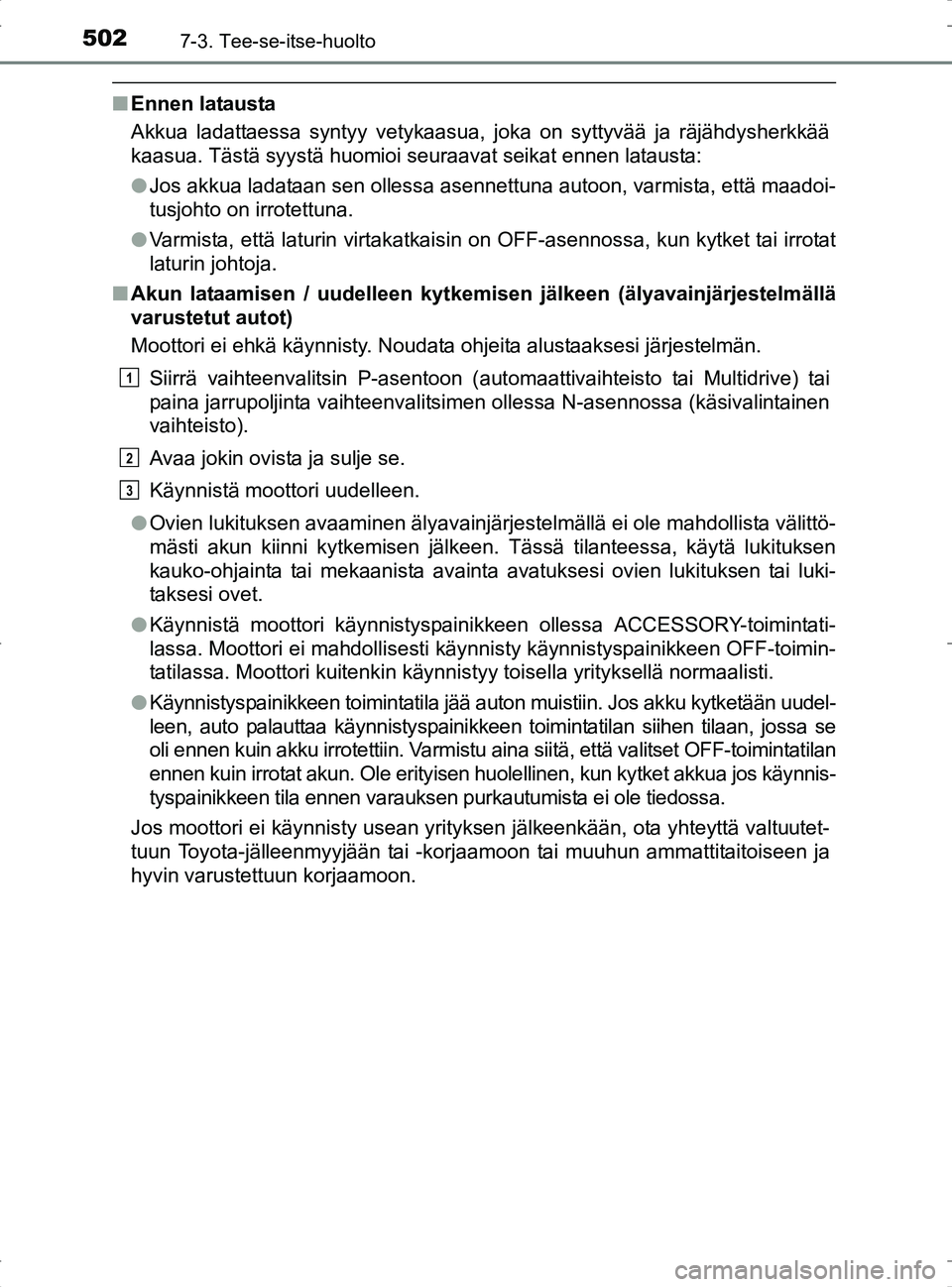

nEnnen latausta
Akkua ladattaessa syntyy vetykaasua, joka on syttyvää ja räjähdysherkkää
kaasua. Tästä syystä huomioi seuraavat seikat ennen latausta:
lJos akkua ladataan sen ollessa asennettuna autoon, varmista, että maadoi-
tusjohto on irrotettuna.
l Varmista, että laturin virtakatkaisin on OFF-asennossa, kun kytket tai irrotat
laturin johtoja.
n Akun lataamisen / uudelleen kytkemisen jälkeen (älyavainjärjestelmällä
varustetut autot)
Moottori ei ehkä käynnisty. Noudata ohjeita alustaaksesi järjestelmän.
Siirrä vaihteenvalitsin P-asentoon (aut omaattivaihteisto tai Multidrive) tai
paina jarrupoljinta vaihteenvalitsimen ollessa N-asennossa (käsivalintainen
vaihteisto).
Avaa jokin ovista ja sulje se.
Käynnistä moottori uudelleen.
l Ovien lukituksen avaaminen älyavainjärjestelmällä ei ole mah\
dollista välittö-
mästi akun kiinni kytkemisen jälkeen. Tässä tilanteessa, käytä lukituksen
kauko-ohjainta tai mekaanista avainta avatuksesi ovien lukituksen tai luki-
taksesi ovet.
l Käynnistä moottori käynnistyspainikkeen ollessa ACCESSORY-toimintati-
lassa. Moottori ei mahdollisesti käynnisty käynnistyspainikkeen OFF-toimin-
tatilassa. Moottori kuitenkin käynnistyy toisella yrityksellä normaalisti.
l Käynnistyspainikkeen toimin tatila jää auton muistiin. Jos akku kytketään uudel-
leen, auto palauttaa käynnistyspainikkeen toimintatilan siihen tilaan, jossa se
oli ennen kuin akku irrotettiin. Varmistu ai na siitä, että valitset OFF-toimintatilan
ennen kuin irrotat akun. Ole erityisen huolellinen, kun kytket akkua jos käynnis-
tyspainikkeen tila ennen varauksen purkautumista ei ole tiedossa.
Jos moottori ei käynnisty usean yrityksen jälkeenkään, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
1
2
3
OM42753FI.book Page 502 Tuesday, September 6, 2016 3:52 PM
Page 503 of 696

5037-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

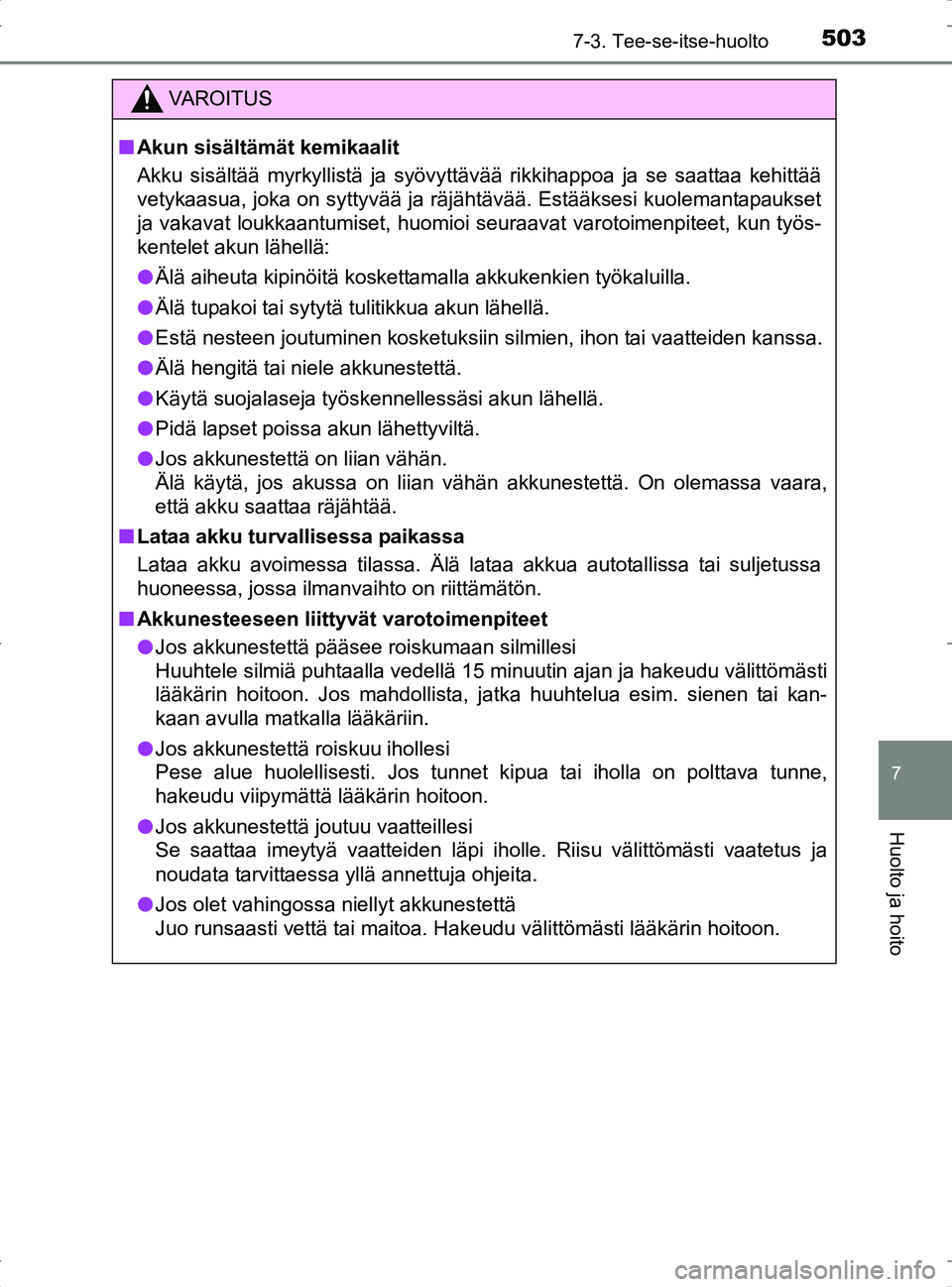

VA R O I T U S
nAkun sisältämät kemikaalit
Akku sisältää myrkyllistä ja syövyttävää rikkihappoa ja se saattaa kehittää
vetykaasua, joka on syttyvää ja räjähtävää. Estääksesi kuolemantapaukset
ja vakavat loukkaantumiset, huomioi seuraavat varotoimenpiteet, kun työs\
-
kentelet akun lähellä:
l Älä aiheuta kipinöitä koskettamalla akkukenkien työkaluilla.
l Älä tupakoi tai sytytä tulitikkua akun lähellä.
l Estä nesteen joutuminen kosketuksiin silmien, ihon tai vaatteiden kanssa.
l Älä hengitä tai niele akkunestettä.
l Käytä suojalaseja työskennellessäsi akun lähellä.
l Pidä lapset poissa akun lähettyviltä.
l Jos akkunestettä on liian vähän.
Älä käytä, jos akussa on liian vähän akkunestettä. On olemassa vaara,
että akku saattaa räjähtää.
n Lataa akku turvallisessa paikassa
Lataa akku avoimessa tilassa. Älä lataa akkua autotallissa tai suljetussa
huoneessa, jossa ilmanvaihto on riittämätön.
n Akkunesteeseen liittyvät varotoimenpiteet
l Jos akkunestettä pääsee roiskumaan silmillesi
Huuhtele silmiä puhtaalla vedellä 15 minuutin ajan ja hakeudu välittömästi
lääkärin hoitoon. Jos mahdollista, jatka huuhtelua esim. sienen tai kan-
kaan avulla matkalla lääkäriin.
l Jos akkunestettä roiskuu ihollesi
Pese alue huolellisesti. Jos tunnet kipua tai iholla on polttava tunne,
hakeudu viipymättä lääkärin hoitoon.
l Jos akkunestettä joutuu vaatteillesi
Se saattaa imeytyä vaatteiden läpi iholle. Riisu välittömästi vaatetus ja
noudata tarvittaessa yllä annettuja ohjeita.
l Jos olet vahingossa niellyt akkunestettä
Juo runsaasti vettä tai maitoa. Hakeudu välittömästi lääkärin hoitoon.
OM42753FI.book Page 503 Tuesday, September 6, 2016 3:52 PM
Page 504 of 696

5047-3. Tee-se-itse-huolto
OM42753FI
Ilman mittatikkua
Jos jokin pesimistä ei toimi tai jos
varoitusviesti ilm estyy monitoimi-
näyttöön, pesunestesäiliö saattaa
olla tyhjä. Lisää pesunestettä.
Mittatikulla
Jos pesunesteen pinta on LOW-
viivan tasalla, lisää pesunestettä.
HUOMAA
n Kun lataat akkua
Älä koskaan lataa akkua moottorin käydessä. Varmista myös, että kaikki
auton sähkölaitteet on kytketty pois käytöstä.
n Kun lisäät tislattua vettä
Älä täytä liikaa. Akun latauksen yhteydessä roiskunut vesi saattaa aiheuttaa
korroosiota.
Pesimien neste
OM42753FI.book Page 504 Tuesday, September 6, 2016 3:52 PM
Page 505 of 696

5057-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

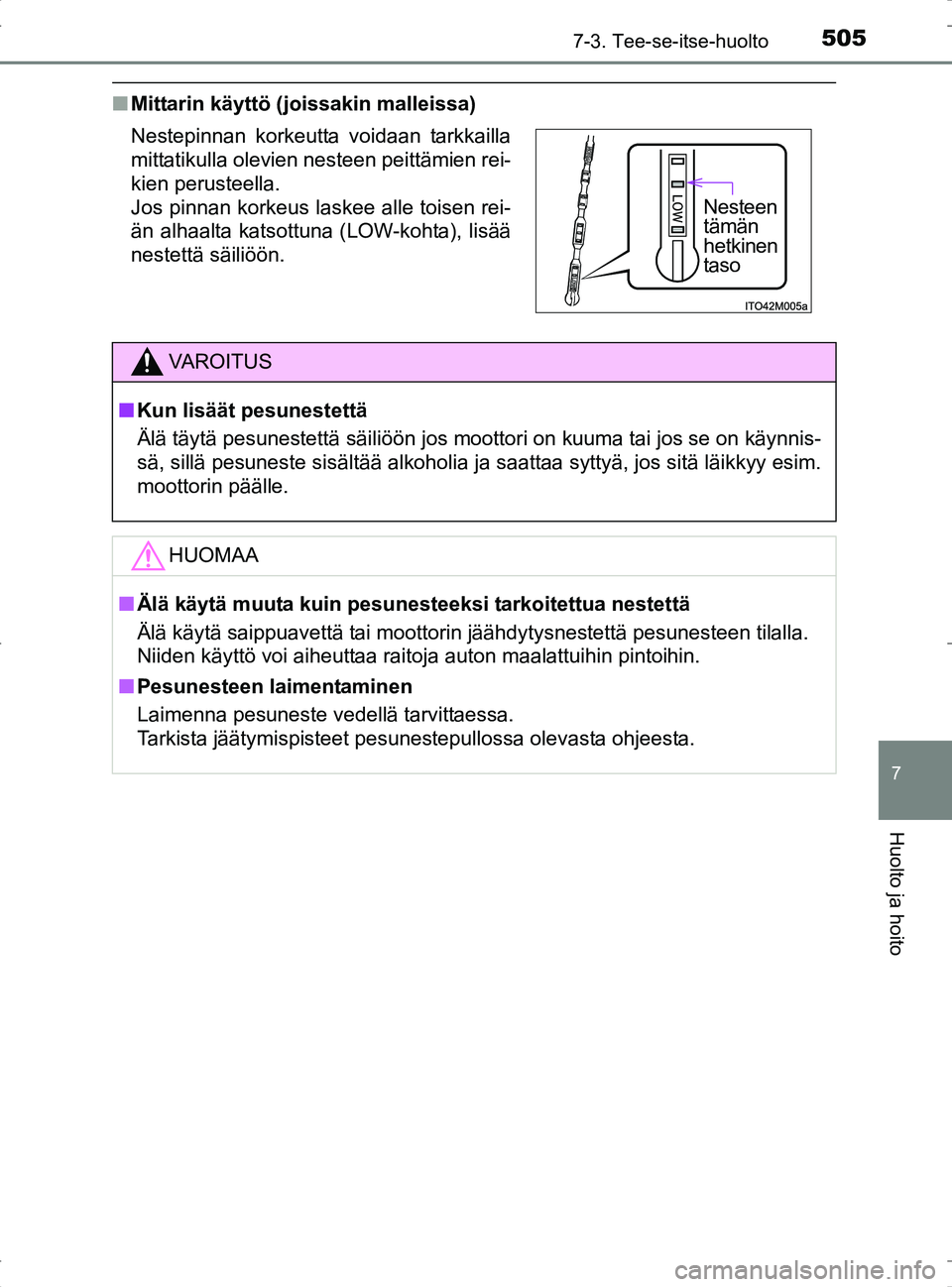

nMittarin käyttö (joissakin malleissa)
Nestepinnan korkeutta voidaan tarkkailla
mittatikulla olevien nesteen peittämien rei-
kien perusteella.
Jos pinnan korkeus laskee alle toisen rei-
än alhaalta katsottuna (LOW-kohta), lisää
nestettä säiliöön.
VA R O I T U S
nKun lisäät pesunestettä
Älä täytä pesunestettä säiliöön jos moottori on kuuma tai jos se on käynnis-
sä, sillä pesuneste sisältää alkoholia ja saattaa syttyä, jos sitä läikkyy esim.
moottorin päälle.
HUOMAA
nÄlä käytä muuta kuin pesunesteeksi tarkoitettua nestettä
Älä käytä saippuavettä tai moottorin jäähdytysnestettä pesunesteen tilalla.
Niiden käyttö voi aiheuttaa raitoja auton maalattuihin pintoihin.
n Pesunesteen laimentaminen
Laimenna pesuneste vedellä tarvittaessa.
Tarkista jäätymispisteet pesunestepullossa olevasta ohjeesta.
Nesteen
tämän
hetkinen
taso
OM42753FI.book Page 505 Tuesday, September 6, 2016 3:52 PM

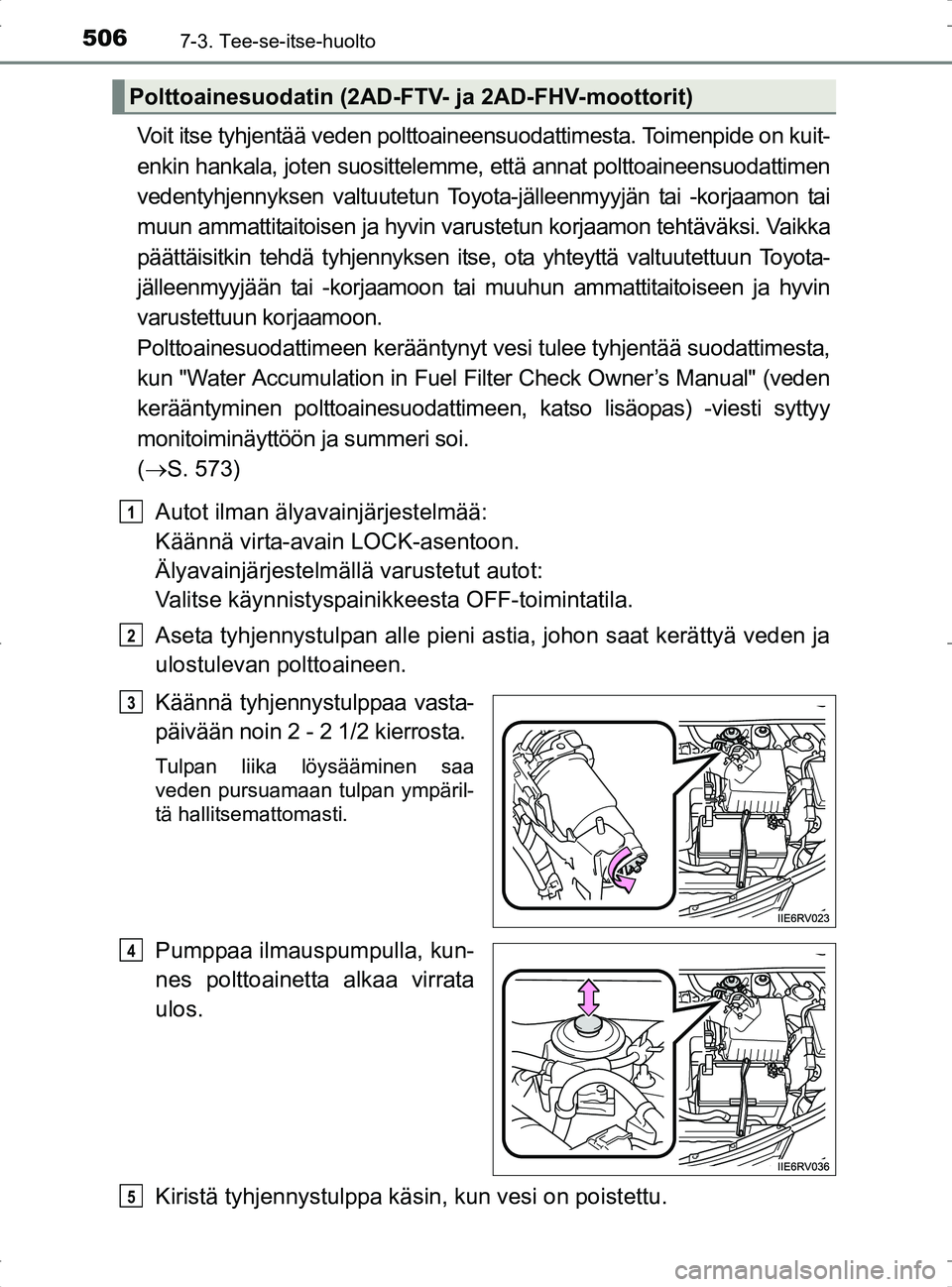

Page 506 of 696

5067-3. Tee-se-itse-huolto
OM42753FI
Voit itse tyhjentää veden polttoaineensuodattimesta. Toimenpide on kuit-
enkin hankala, joten suosittelemme, että annat polttoaineensuodattimen
vedentyhjennyksen valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tehtäväksi. Vaikka
päättäisitkin tehdä tyhjennyksen itse, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai m uuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Polttoainesuodattimeen kerääntynyt vesi tulee tyhjentää suodattimesta,
kun "Water Accumulation in Fuel Filter Check Owner’s Manual" (veden
kerääntyminen polttoainesuodattimeen, katso lisäopas) -viesti syttyy
monitoiminäyttöön ja summeri soi.
( S. 573)
Autot ilman älyavainjärjestelmää:
Käännä virta-avain LOCK-asentoon.
Älyavainjärjestelmällä varustetut autot:
Valitse käynnistyspainikkeesta OFF-toimintatila.
Aseta tyhjennystulpan alle pieni as tia, johon saat kerättyä veden ja
ulostulevan polttoaineen.
Käännä tyhjennystulppaa vasta-
päivään noin 2 - 2 1/2 kierrosta.
Tulpan liika löysääminen saa
veden pursuamaan tulpan ympäril-
tä hallitsemattomasti.
Pumppaa ilmauspumpulla, kun-
nes polttoainetta alkaa virrata
ulos.
Kiristä tyhjennystulppa käsin, kun vesi on poistettu.
Polttoainesuodatin (2AD-FTV - ja 2AD-FHV-moottorit)
1
2
3
4
5
OM42753FI.book Page 506 Tuesday, September 6, 2016 3:52 PM
Page 507 of 696

5077-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

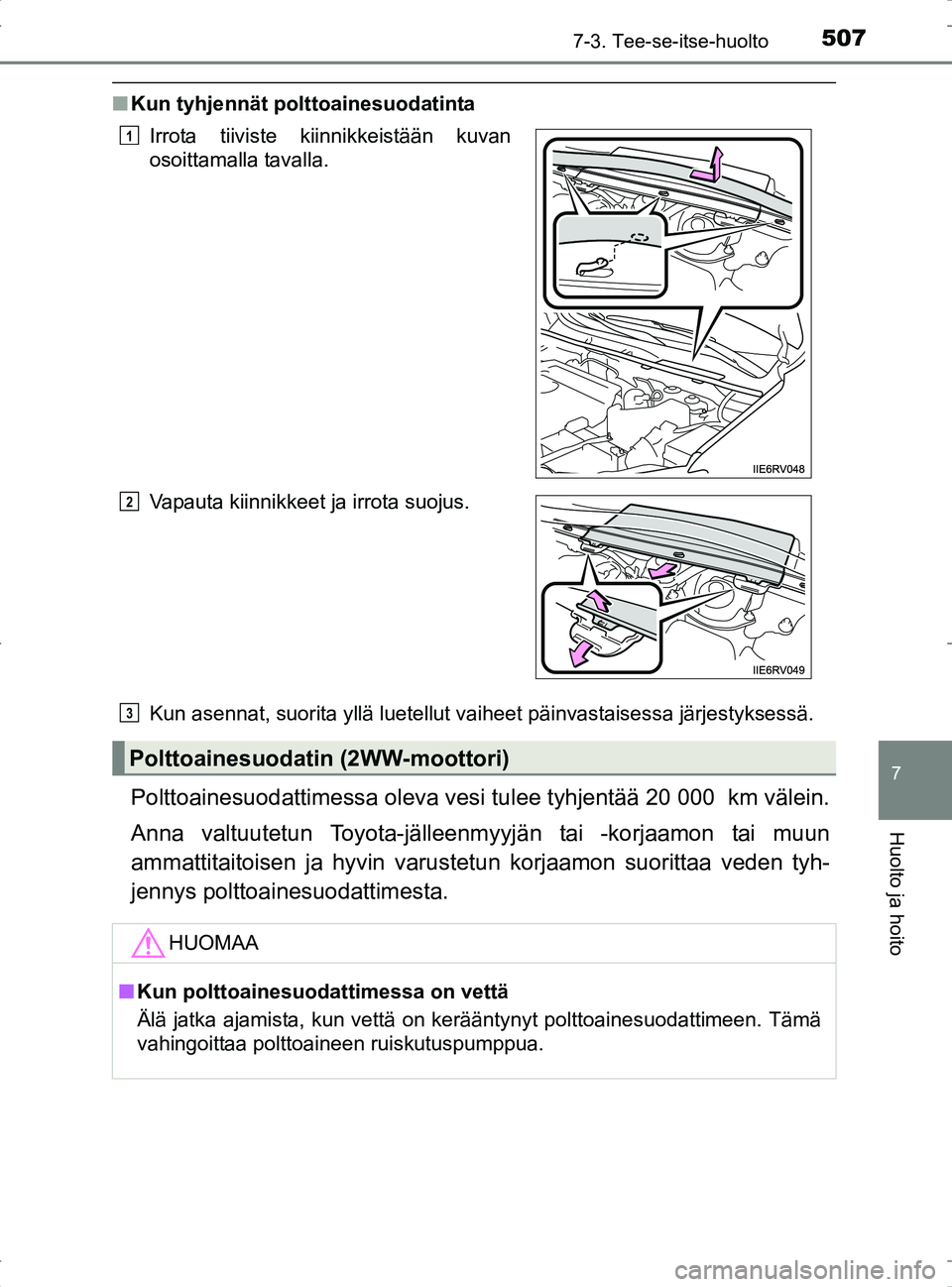

nKun tyhjennät polttoainesuodatinta
Kun asennat, suorita yllä luetellut vaiheet päinvastaisessa järjestyksessä.
Polttoainesuodattimessa oleva vesi tu lee tyhjentää 20 000 km välein.
Anna valtuutetun Toyota-jälleen myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustet un korjaamon suorittaa veden tyh-
jennys polttoainesuodattimesta.
Irrota tiiviste kiinnikkeistään kuvan
osoittamalla tavalla.
Vapauta kiinnikkeet ja irrota suojus.
Polttoainesuodatin (2WW-moottori)
HUOMAA
n Kun polttoainesu odattimessa on vettä
Älä jatka ajamista, kun vettä on kerääntynyt polttoainesuodattimeen. Tämä
vahingoittaa polttoaineen ruiskutuspumppua.
1
2
3
OM42753FI.book Page 507 Tuesday, September 6, 2016 3:52 PM
Page 508 of 696

5087-3. Tee-se-itse-huolto
OM42753FI

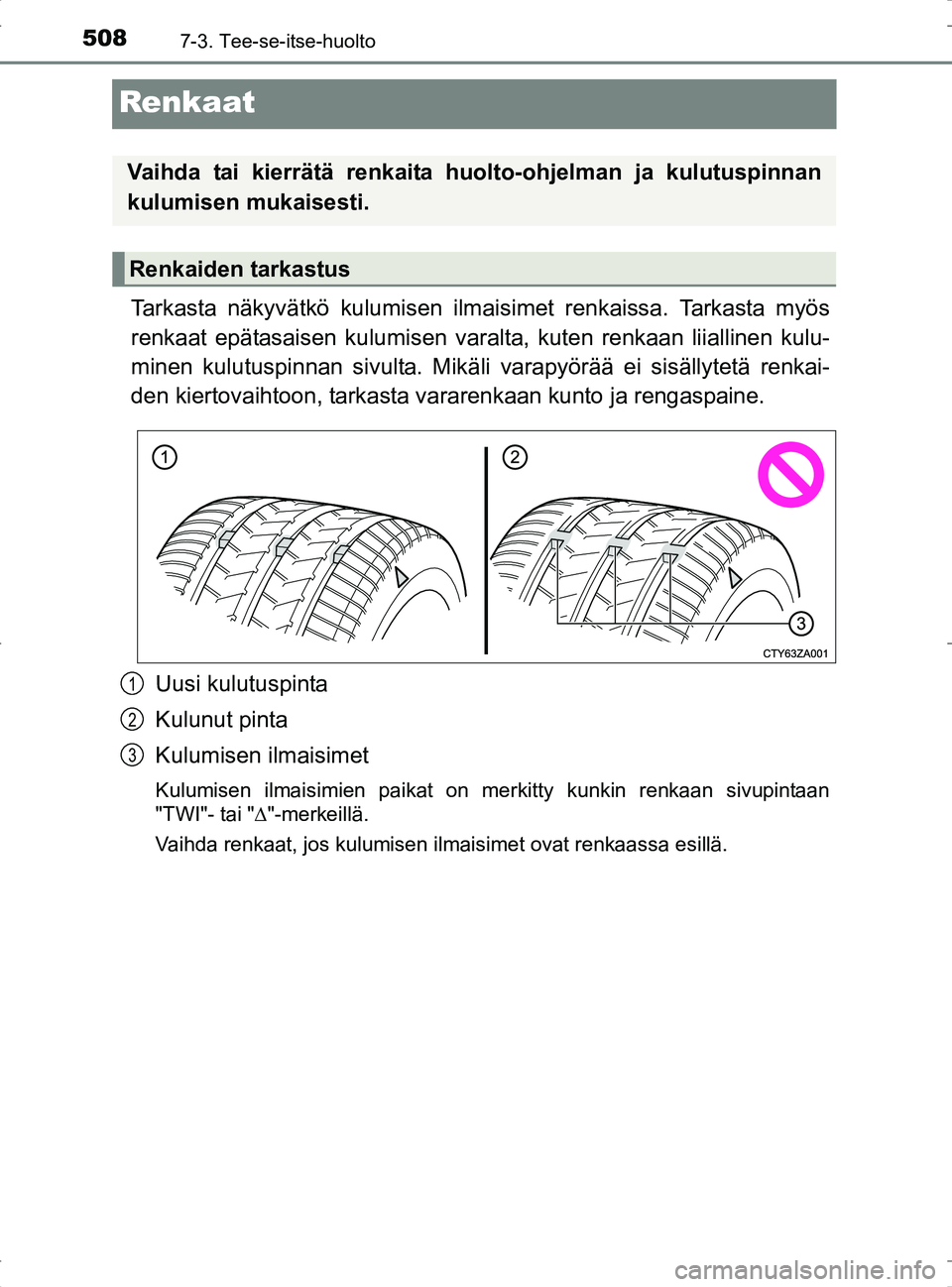

Renkaat
Tarkasta näkyvätkö kulumisen ilmaisimet renkaissa. Tarkasta myös
renkaat epätasaisen kulumisen varalt a, kuten renkaan liiallinen kulu-
minen kulutuspinnan sivulta. Mikäli varapyörää ei sisällytetä renkai-
den kiertovaihtoon, tarkasta vararenkaan kunto ja rengaspaine.
Uusi kulutuspinta
Kulunut pinta
Kulumisen ilmaisimet
Kulumisen ilmaisimien paikat on merkitty kunkin renkaan sivupintaan
"TWI"- tai " "-merkeillä.
Vaihda renkaat, jos kulumisen ilmaisimet ovat renkaassa esillä.
Vaihda tai kierrätä renkaita hu olto-ohjelman ja kulutuspinnan
kulumisen mukaisesti.
Renkaiden tarkastus
1
2
3
OM42753FI.book Page 508 Tuesday, September 6, 2016 3:52 PM
Page 509 of 696

5097-3. Tee-se-itse-huolto
OM42753FI
7
Huolto ja hoito

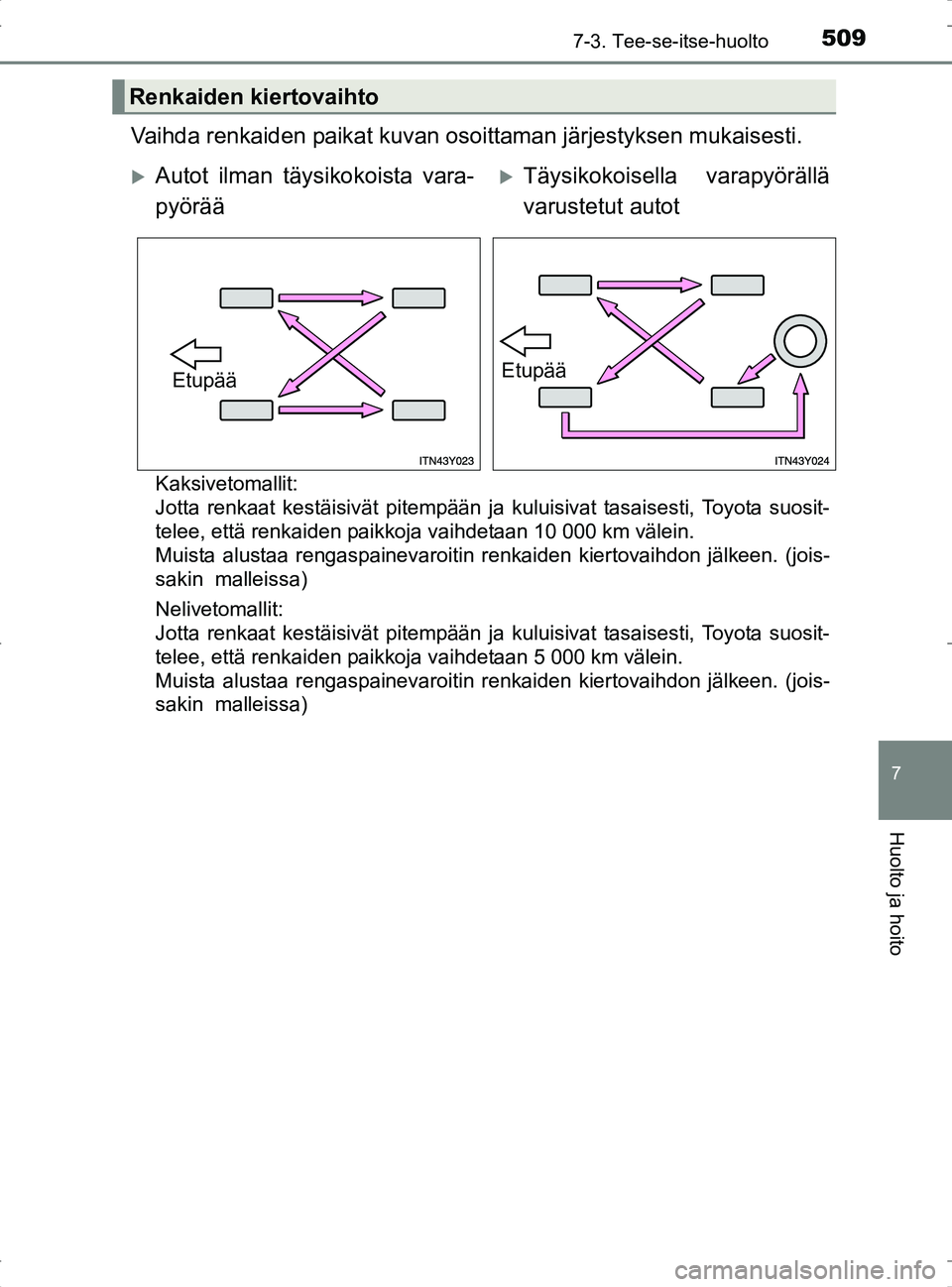

Vaihda renkaiden paikat kuvan osoittaman järjestyksen mukaisesti.
Kaksivetomallit:
Jotta renkaat kestäisivät pitempään ja kuluisivat tasaisesti, Toyota suosit-
telee, että renkaiden paikkoja vaihdetaan 10 000 km välein.
Muista alustaa rengaspainevaroitin renkaiden kiertovaihdon jälkeen. (jois-
sakin malleissa)
Nelivetomallit:
Jotta renkaat kestäisivät pitempään ja kuluisivat tasaisesti, Toyota suosit-
telee, että renkaiden paikkoja vaihdetaan 5 000 km välein.
Muista alustaa rengaspainevaroitin renkaiden kiertovaihdon jälkeen. (jois-
sakin malleissa)
Renkaiden kiertovaihto
Autot ilman täysikokoista vara-
pyörääTäysikokoisella varapyörällä
varustetut autot
EtupääEtupää
OM42753FI.book Page 509 Tuesday, September 6, 2016 3:52 PM
Page 510 of 696

5107-3. Tee-se-itse-huolto
OM42753FI

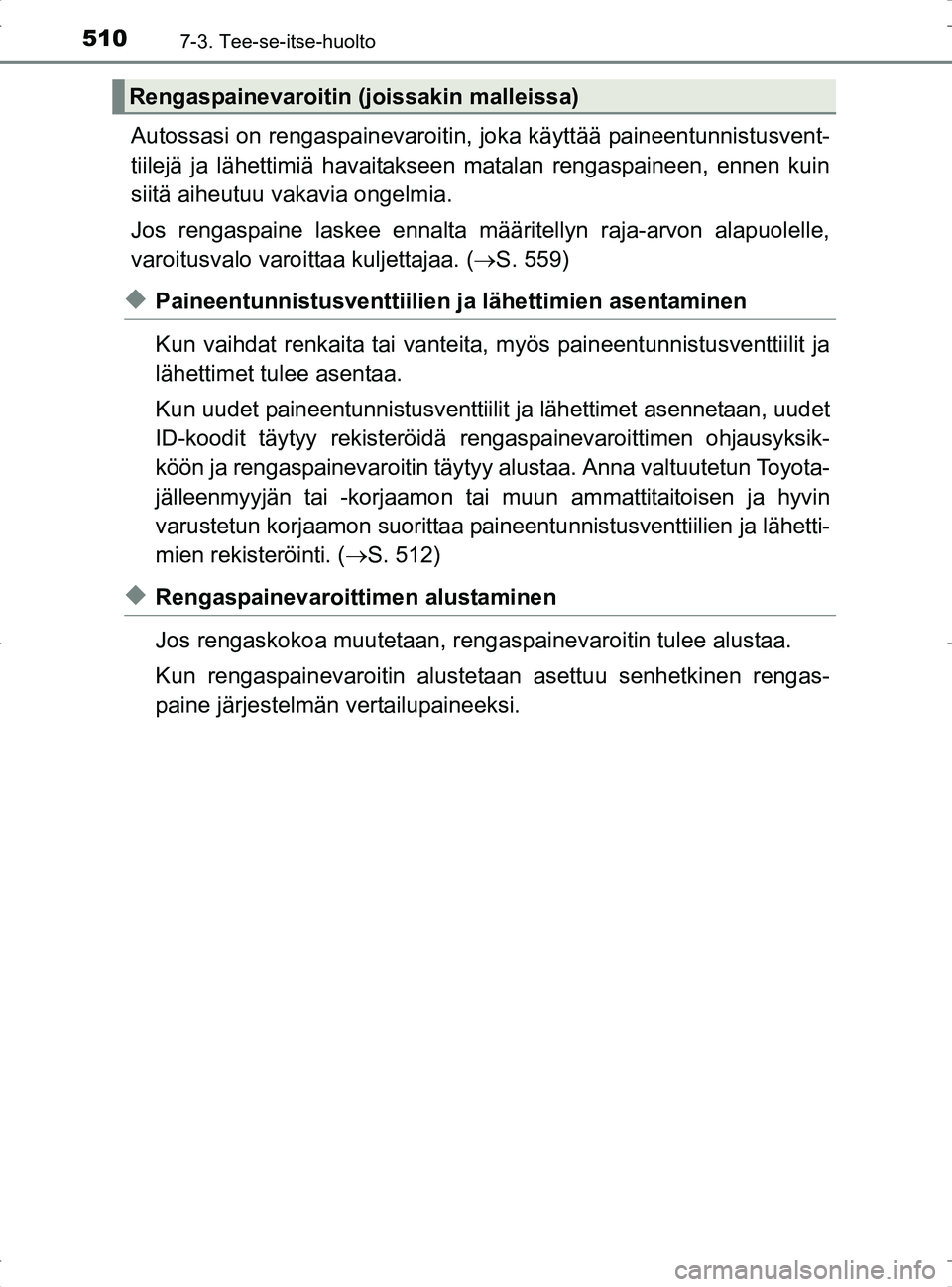

Autossasi on rengaspainevaroitin, joka käyttää paineentunnistusvent-
tiilejä ja lähettimiä havaitakseen matalan rengaspaineen, ennen kuin
siitä aiheutuu vakavia ongelmia.
Jos rengaspaine laskee ennalta määritellyn raja-arvon alapuolelle,
varoitusvalo varoittaa kuljettajaa. ( S. 559)
uPaineentunnistusventtiilien ja lähettimien asentaminen
Kun vaihdat renkaita ta i vanteita, myös paineentunnistusventtiilit ja
lähettimet tulee asentaa.
Kun uudet paineentunnistusventtiilit ja lähettimet asennetaan, uudet
ID-koodit täytyy rekisteröidä rengaspainevaroittimen ohjausyksik-
köön ja rengaspainevaroitin täytyy alustaa. Anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon ta i muun ammattitaitoisen ja hyvin
varustetun korjaamon suorittaa pain eentunnistusventtiilien ja lähetti-
mien rekisteröinti. ( S. 512)
uRengaspainevaroitti men alustaminen
Jos rengaskokoa muutetaan, rengas painevaroitin tulee alustaa.
Kun rengaspainevaroitin aluste taan asettuu senhetkinen rengas-
paine järjestelmän vertailupaineeksi.
Rengaspainevaroitin (joissakin malleissa)
OM42753FI.book Page 510 Tuesday, September 6, 2016 3:52 PM
