1101-2. Antidiefstalsysteem
RAV4_OM_OM42B70E_(EE)
■Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Auto's zonder Smart entry-systeem en startknop: Nadat de inbraa ksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door het contact
AAN te zetten of door de portieren met de afstandsbediening te ontgrende-
len.
● Auto's met Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door op de start-
knop te drukken of door de portieren met de instapfunctie of de afstandsbe-
diening te ontgrendelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van an dere
auto's
• Het bewegen van mensen buiten de auto
● Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinsta llatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
●
Een ruit of het schuifdak (indien aanwe-
zig) is open.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
● Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
RAV4_OM_OM42B70E_(EE).book Page 110 Thursday, July 6, 2017 9 :19 AM

1111-2. Antidiefstalsysteem
1
RAV4_OM_OM42B70E_(EE)
Veiligheid en beveiliging
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
RAV4_OM_OM42B70E_(EE).book Page 111 Thursday, July 6, 2017 9 :19 AM

1121-2. Antidiefstalsysteem
RAV4_OM_OM42B70E_(EE)
RAV4_OM_OM42B70E_(EE).book Page 112 Thursday, July 6, 2017 9:19 AM

113
2Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 114
Meters en tellers ................ 120
Multi-informatiedisplay ....... 123
Informatie over brandstofverbruik ............. 130
RAV4_OM_OM42B70E_(EE).book Page 113 Thursday, July 6, 2017 9 :19 AM

1142. Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)

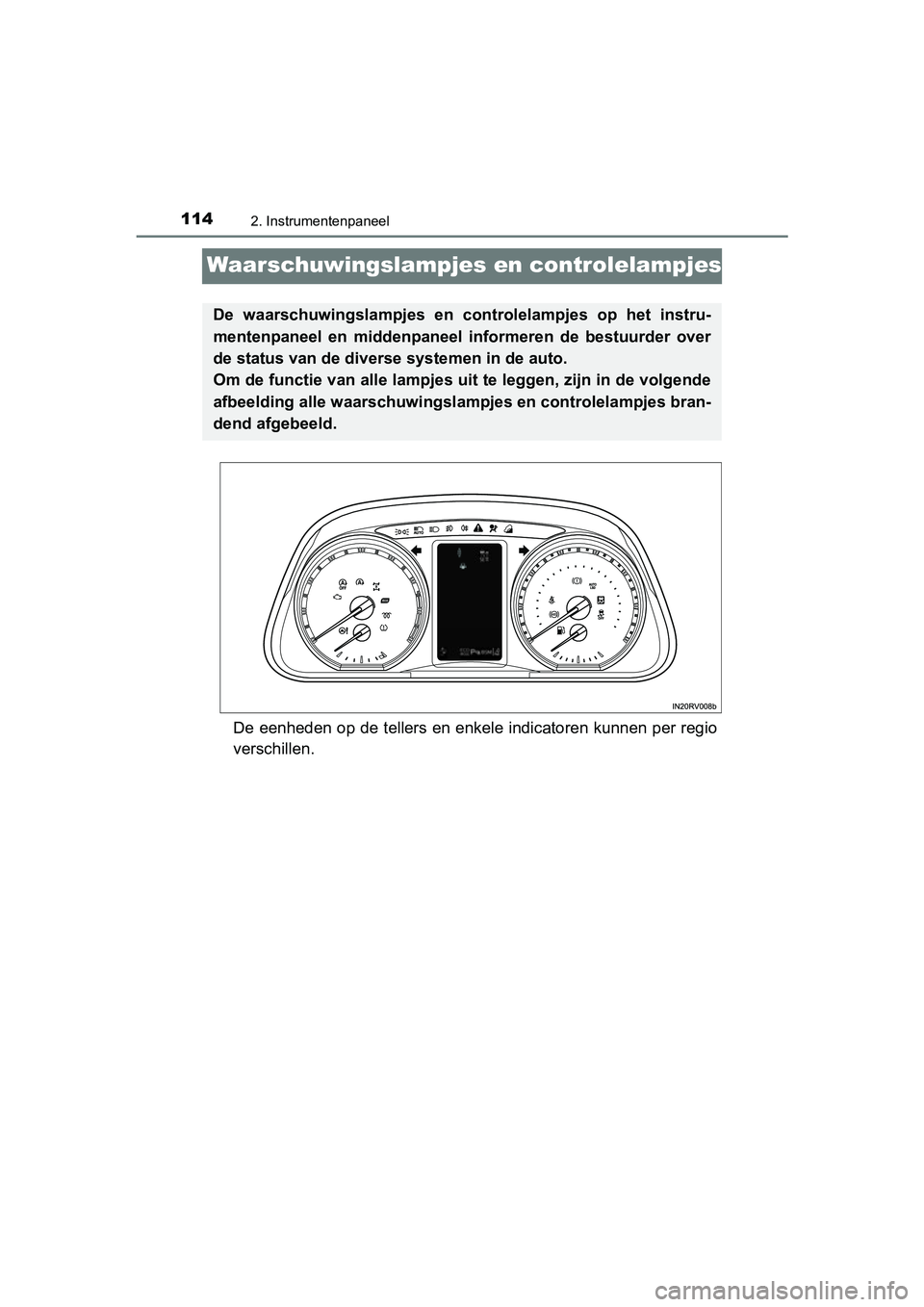

Waarschuwingslampjes en controlelampjes
De eenheden op de tellers en enkele indicatoren kunnen per regio
verschillen.
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
RAV4_OM_OM42B70E_(EE).book Page 114 Thursday, July 6, 2017 9 :19 AM

1152. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 721)Waarschuwingslampje
laag brandstofniveau
(→Blz. 723)
*1Motorcontrolelampje
(→Blz. 721)*2, 3, 4
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(→Blz. 723)
*1Waarschuwingslampje
SRS ( →Blz. 722)*4Controlelampjes
achterpassagiersgordels
(→Blz. 723)
*1Waarschuwingslampje
ABS ( →Blz. 722)*1Centraal
waarschuwingslampje
(→Blz. 728)
*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 722)*1, 5
(indien aanwezig)
Waarschuwingslampje
PCS ( →Blz. 723)
*1, 2
(indien aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 722)
(oranje)
(indien aanwezig)
Waarschuwingslampje
LDA ( →Blz. 724)
*1Controlelampje
Traction Control
(→Blz. 722)*1
(indien aanwezig)
Waarschuwingslampje
lage bandenspanning
(→Blz. 724)
Controlelampje
veiligheidsgordel
(→Blz. 723)
RAV4_OM_OM42B70E_(EE).book Page 115 Thursday, July 6, 2017 9 :19 AM

1162. Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vu il is of
bedekt is met ijs.
*4: Dit lampje brandt in het centrale paneel.
*5: Het lampje knippert of brandt om een storing aan te geven.
De controlelampjes informeren de bestuurder over de bedrijfssta tus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 363)
(indien aanwezig)
Controlelampje
cruise control
(→Blz. 428, 441)
Controlelampje
achterlicht ( →Blz. 367)
(indien aanwezig)
Controlelampje
snelheidsbegrenzer
(→Blz. 445)
Controlelampje
grootlicht ( →Blz. 368)
(indien aanwezig)
Controlelampje Dynamic
Radar Cruise Control
(→Blz. 428)
(indien aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 372)
(indien aanwezig)
Controlelampje
cruise control SET
(→Blz. 428, 441)
(indien aanwezig)
Controlelampje
mistlampen voor
(→Blz. 376)*1, 2Controlelampje
Traction Control
(→Blz. 487)
Controlelampje
mistachterlicht
( →Blz. 376)
*1Controlelampje
VSC OFF ( →Blz. 487)
RAV4_OM_OM42B70E_(EE).book Page 116 Thursday, July 6, 2017 9 :19 AM

1172. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)
(indien aanwezig)
Controlelampje
voorgloeien
(→Blz. 325, 328)*1
(indien aanwezig)
Controlelampje
AUTO LSD ( →Blz. 487)
*1
(indien aanwezig)
Controlelampje
Downhill Assist Control
(→Blz. 470)*3
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(→Blz. 448)
*3Controlelampje
antidiefstalsysteem
(→Blz. 83, 106)
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(→Blz. 449)
(indien aanwezig)
Controlelampje SPORT
(→Blz. 337)
(indien aanwezig)
Controlelampje LDA
(→Blz. 414)
(indien aanwezig)
Controlelampje ECO
MODE ( →Blz. 337)*4, 5
(indien aanwezig)
BSM-indicatoren in
buitenspiegels
(→Blz. 472)
*1
(indien aanwezig)
Schakeladviesindicator
(→Blz. 360)
(indien aanwezig)
Controlelampje BSM
(→Blz. 472)
*1
(indien aanwezig)
ECO-controlelampje
(→Blz. 119)*1, 3Controlelampje
PASSENGER
AIR BAG ( →Blz. 58)
*1
(indien aanwezig)
Controlelampje
Stop & Start-systeem
(→Blz. 458)*1, 6
(indien aanwezig)
Waarschuwingslampje
PCS ( →Blz. 403)
*1
(indien aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
(→Blz. 459)*7Controlelampje
waarschuwing voor
gladheid ( →Blz. 739)
*1
(indien aanwezig)
Controlelampje
permanente
vierwielaandrijving
(→Blz. 457)
RAV4_OM_OM42B70E_(EE).book Page 117 Thursday, July 6, 2017 9 :19 AM

1182. Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Dit lampje brandt in het centrale paneel.
*4: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl het systeem is ingescha- keld.
• Wanneer het systeem is ingeschakeld terwijl het contact AAN st aat.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan brand en of
niet uitgaan, kan er een storing in het systeem zijn opgetreden . Laat, als dit
gebeurt, de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste des-
kundige.
*5: Dit lampje gaat branden in de buitenspiegels.
*6: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*7: Wanneer de buitentemperatuur ongeveer 3 °C of lager is, gaat het controle-
lampje gedurende ongeveer 10 seconden knipperen en blijft daarna bran-
den.
RAV4_OM_OM42B70E_(EE).book Page 118 Thursday, July 6, 2017 9 :19 AM

1192. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42B70E_(EE)
■ECO-indicator (auto's met automatische tran smissie of Multidrive CVT)
Geeft de ECO-zone weer en de mate van milieuvriendelijk rijden op basis van
de acceleratie.
ECO-zone
Mate van milieuvriendelijk rijden op basis van acceleratie
Als de acceleratie de bovengrens van de ECO-zone overschrijdt, gaat de
rechterzijde van de ECO-indicator branden.
In de volgende gevallen werkt de ECO-indicator niet:
● De selectiehendel staat in een andere stand dan D.
● De paddle shift-schakelaar (indien aanwezig) wordt bediend.
● Noch de normale modus, noch de ECO-rijmodus is geselecteerd.
(→Blz. 337, 344, 352)
● De rijsnelheid is ongeveer 130 km/h of hoger. ECO-controlelampje
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden.
Wanneer de acceleratie de bovengrens
van de ECO-zone overschrijdt of wan-
neer de auto tot stilstand komt, gaat het
lampje uit.
De beschikbaarheid van het ECO-con-
trolelampje kan worden aangepast. De
standaardinstelling is aan. ( →Blz. 828)
ECO-indicator
Toont de ECO-zone en de mate van
milieuvriendelijk rijden op basis van de
acceleratie.
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. L aat, als dit
gebeurt, de auto onmiddellijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 119 Thursday, July 6, 2017 9 :19 AM
