TOYOTA RAV4 2018 Instructieboekje (in Dutch)

7108-1. Belangrijke informatie
RAV4_OM_OM42B70E_(EE)
Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren.
Druk nogmaals op de schakelaar
om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten langere tijd worden gebruikt terwijl de motor niet
draait, kan de accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de auto vanwege pech, enz. stilstaat
op de weg.
RAV4_OM_OM42B70E_(EE).book Page 710 Thursday, July 6, 2017 9 :19 AM

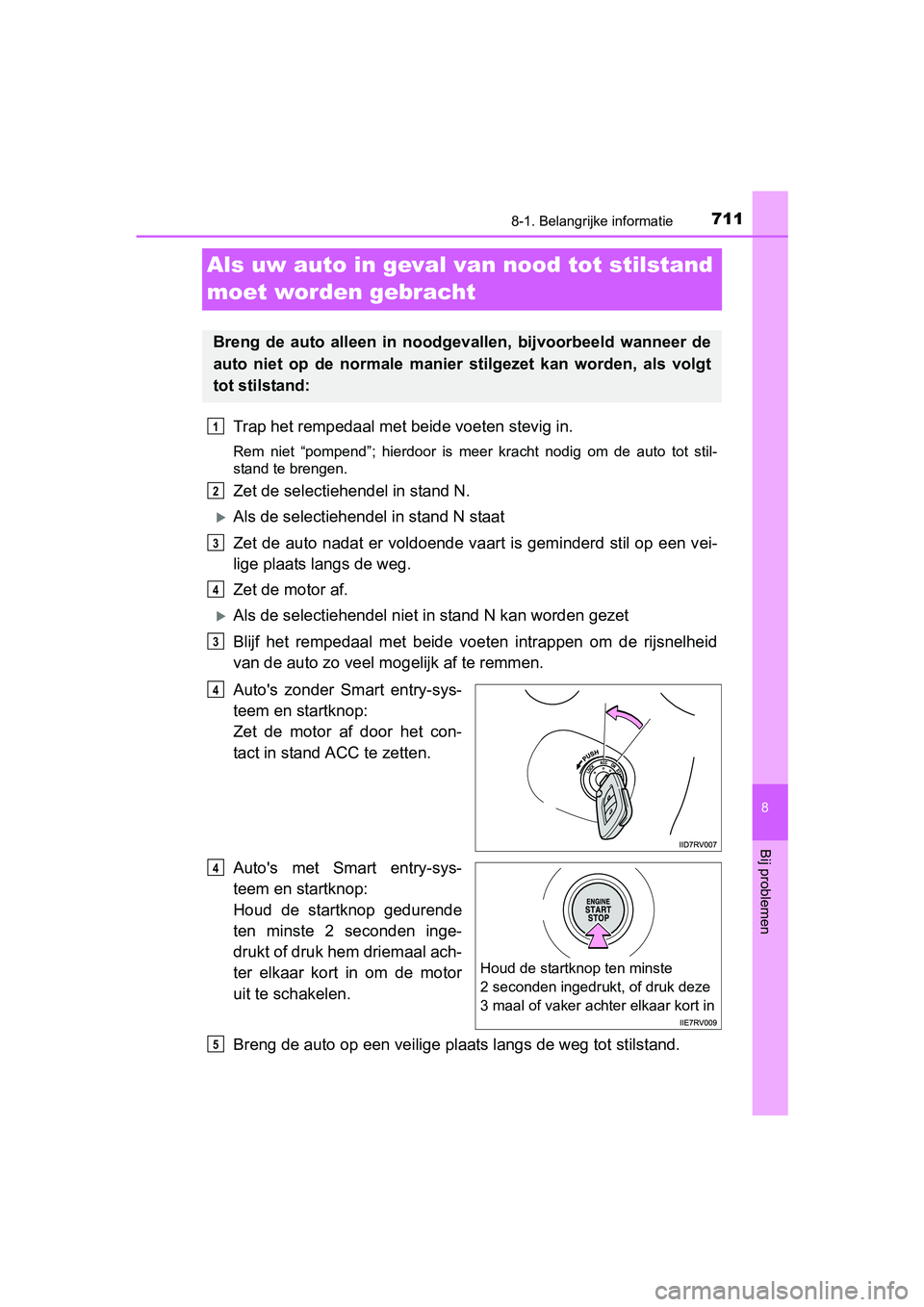

711
8
8-1. Belangrijke informatie
Bij problemen
RAV4_OM_OM42B70E_(EE)
Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N staat
Zet de auto nadat er voldoende vaart is geminderd stil op een v ei-
lige plaats langs de weg.
Zet de motor af.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Auto's zonder Smart entry-sys-
teem en startknop:
Zet de motor af door het con-
tact in stand ACC te zetten.
Auto's met Smart entry-sys-
teem en startknop:
Houd de startknop gedurende
ten minste 2 seconden inge-
drukt of druk hem driemaal ach-
ter elkaar kort in om de motor
uit te schakelen.
Breng de auto op een v eilige plaats langs de weg tot stilstand.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
4
Houd de startknop ten minste
2 seconden ingedrukt, of druk deze
3 maal of vaker achter elkaar kort in
4
R
RAV4_OM_OM42B70E_(EE).book Page 711 Thursday, July 6, 2017 9 :19 AM

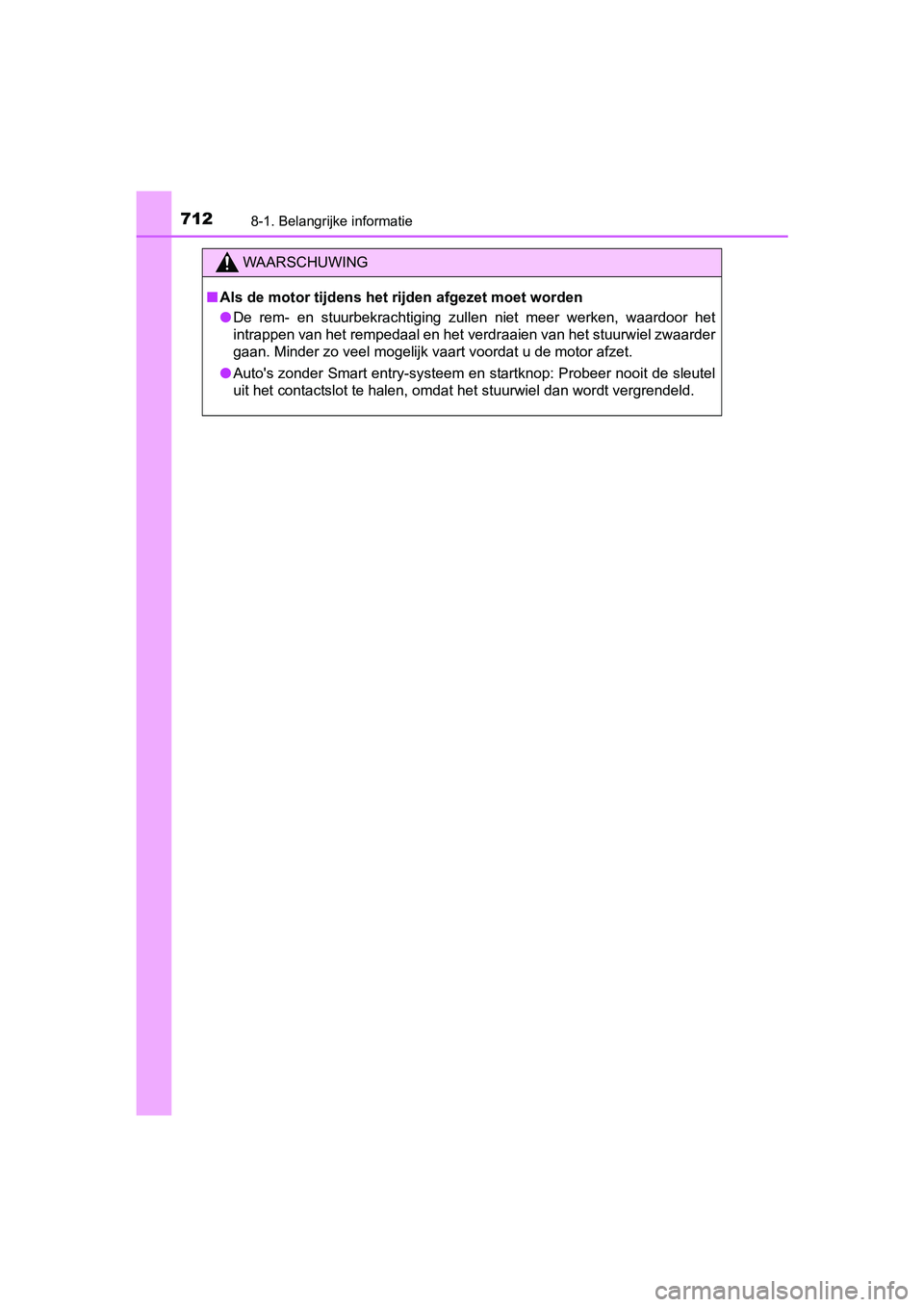

7128-1. Belangrijke informatie
RAV4_OM_OM42B70E_(EE)
WAARSCHUWING
■Als de motor tijdens het rijden afgezet moet worden
● De rem- en stuurbekrachtiging zullen niet meer werken, waardoor het
intrappen van het rempedaal en het verdraaien van het stuurwiel zwaarder
gaan. Minder zo veel mogelijk vaart voordat u de motor afzet.
● Auto's zonder Smart entry-systeem en startknop: Probeer nooit de sleutel
uit het contactslot te halen, omdat het stuurwiel dan wordt ver grendeld.
RAV4_OM_OM42B70E_(EE).book Page 712 Thursday, July 6, 2017 9 :19 AM

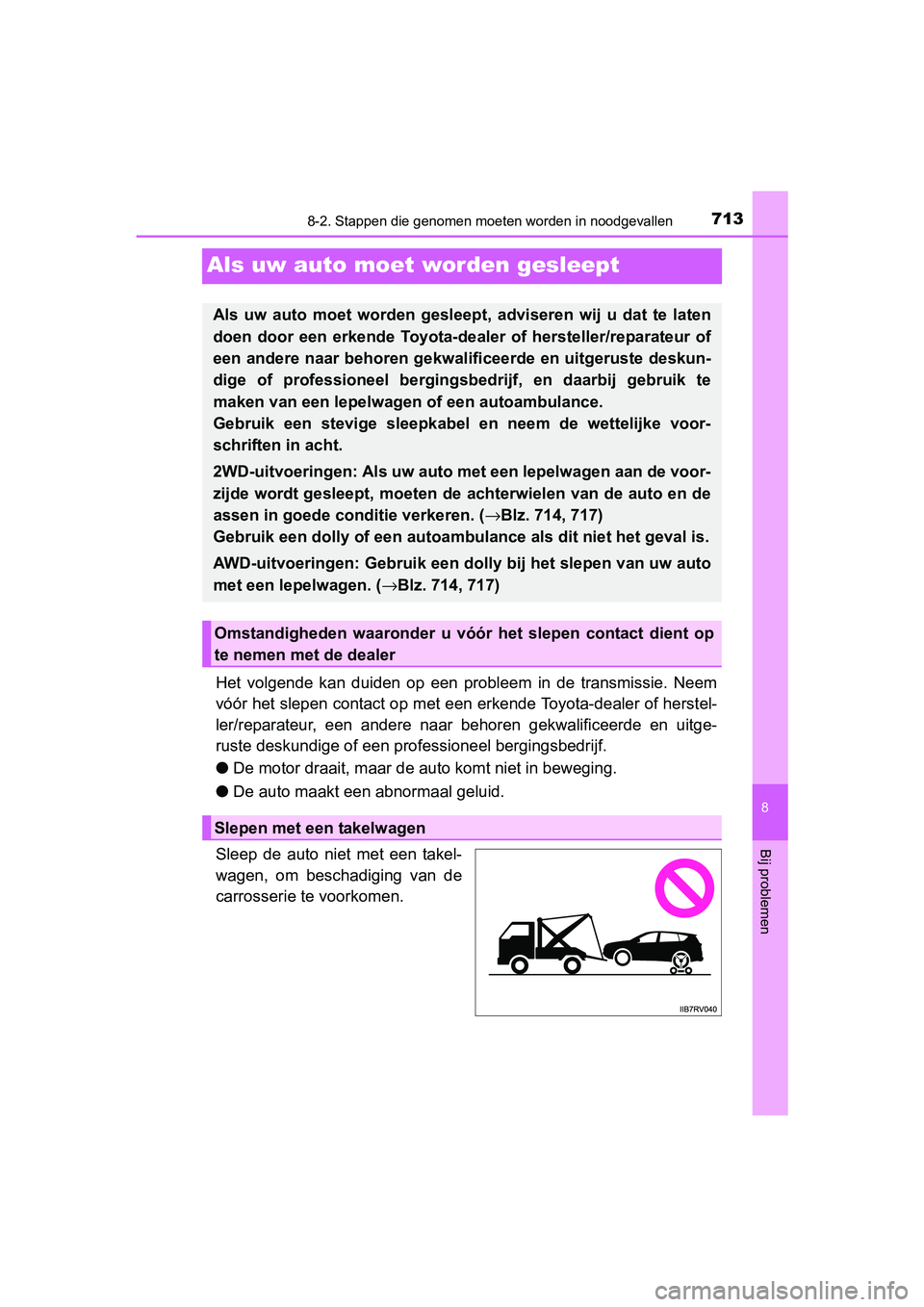

7138-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem
vóór het slepen contact op met een erkende Toyota-dealer of her stel-
ler/reparateur, een andere naar behoren gekwalificeerde en uitg e-
ruste deskundige of een pro fessioneel bergingsbedrijf.
● De motor draait, maar de auto komt niet in beweging.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten
doen door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwal ificeerde en uitgeruste deskun-
dige of professioneel bergings bedrijf, en daarbij gebruik te
maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de achterwielen van de auto en de
assen in goede conditie verkeren. ( →Blz. 714, 717)
Gebruik een dolly of ee n autoambulance als dit niet het geval i s.
AWD-uitvoeringen: Gebruik een dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 714, 717)
Omstandigheden waaronder u vóór het slepen contact dient op
te nemen met de dealer
Slepen met een takelwagen
RAV4_OM_OM42B70E_(EE).book Page 713 Thursday, July 6, 2017 9 :19 AM

7148-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijde
(2WD-uitvoeringen)Aan de voorzijde
(AWD-uitvoeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de ach- terwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
Vervoeren op een autoambulance
RAV4_OM_OM42B70E_(EE).book Page 714 Thursday, July 6, 2017 9 :19 AM

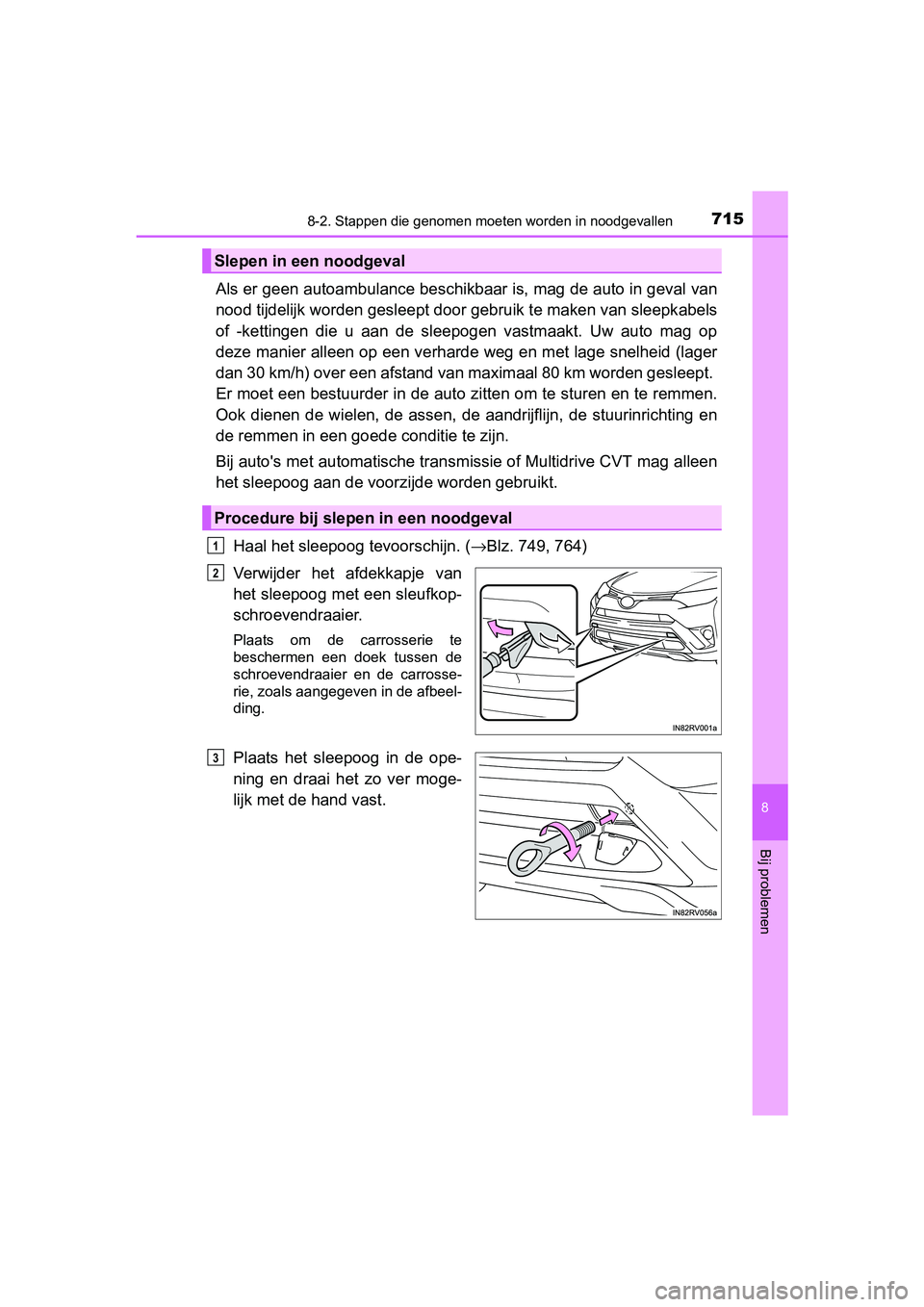

7158-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30 km/h) over een afstand van maximaal 80 km worden gesleep t.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Bij auto's met automatische transm issie of Multidrive CVT mag alleen
het sleepoog aan de voor zijde worden gebruikt.
Haal het sleepoog tevoorschijn. ( →Blz. 749, 764)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slep en in een noodgeval
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 715 Thursday, July 6, 2017 9 :19 AM

7168-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen au to en start de motor.
Zet het contact AAN als de motor niet start.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start ver-
volgens de motor alvorens de auto te slepen.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet : → Blz.
340, 348, 356
■ Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zullen het remmen en sturen veel zwaarder gaan dan normaal.
■ Wielmoersleutel
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 749, 764)
4
5
6
7
RAV4_OM_OM42B70E_(EE).book Page 716 Thursday, July 6, 2017 9 :19 AM

7178-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuur wiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.
RAV4_OM_OM42B70E_(EE).book Page 717 Thursday, July 6, 2017 9 :19 AM

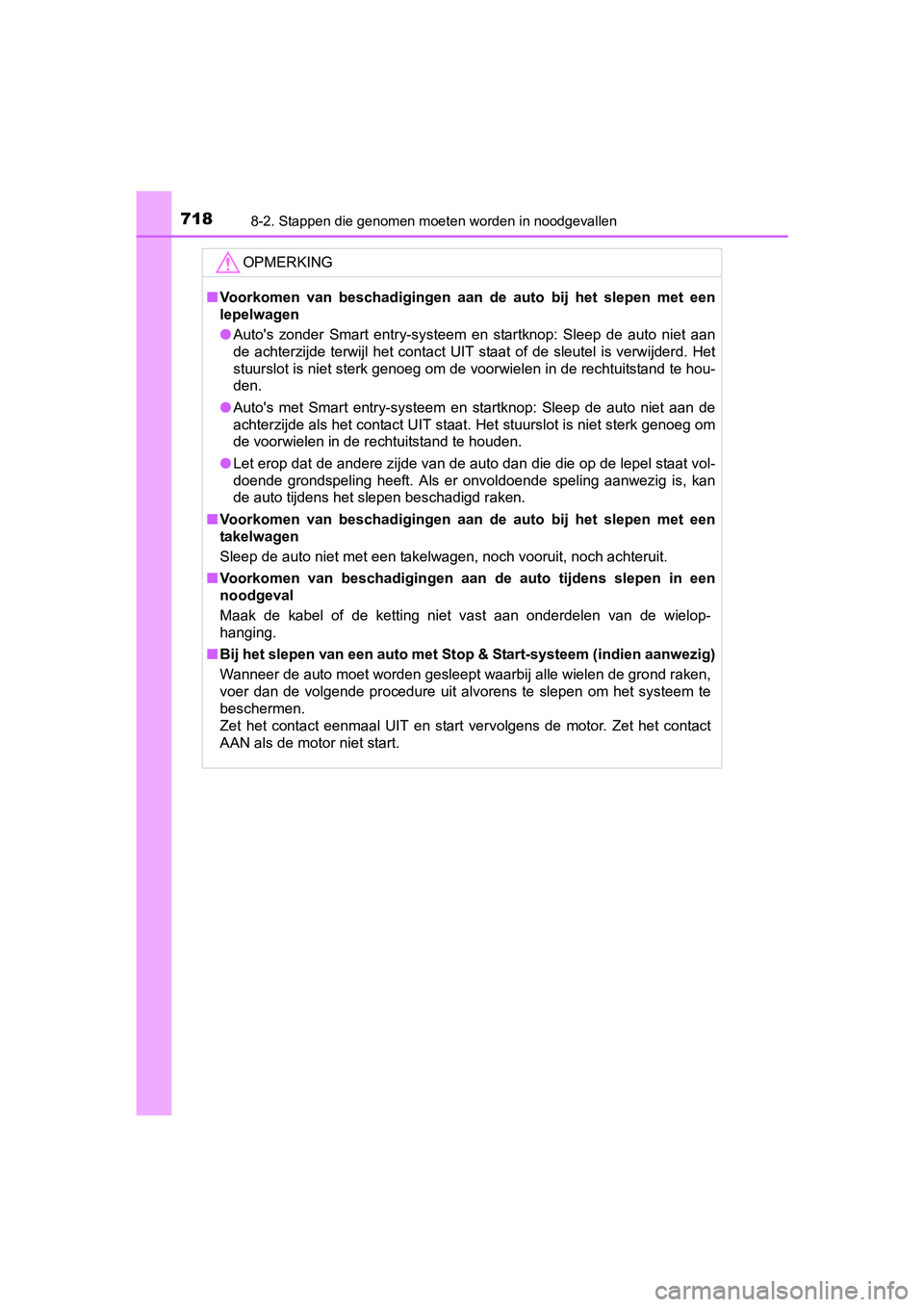

7188-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42B70E_(EE)
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto n iet aan
de achterzijde terwijl het contact UIT staat of de sleutel is v erwijderd. Het
stuurslot is niet sterk genoeg om de voorwielen in de rechtuits tand te hou-
den.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet aan de
achterzijde als het contact UIT staat. Het stuurslot is niet st erk genoeg om
de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepe l staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
■ Bij het slepen van een auto met Stop & Start-systeem (indien aanwezig)
Wanneer de auto moet worden gesleept waarbij alle wielen de gro nd raken,
voer dan de volgende procedure uit alvorens te slepen om het sy steem te
beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet h et contact
AAN als de motor niet start.
RAV4_OM_OM42B70E_(EE).book Page 718 Thursday, July 6, 2017 9 :19 AM

7198-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
RAV4_OM_OM42B70E_(EE)
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter norma al.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal.
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller /
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
RAV4_OM_OM42B70E_(EE).book Page 719 Thursday, July 6, 2017 9 :19 AM
