7007-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)■

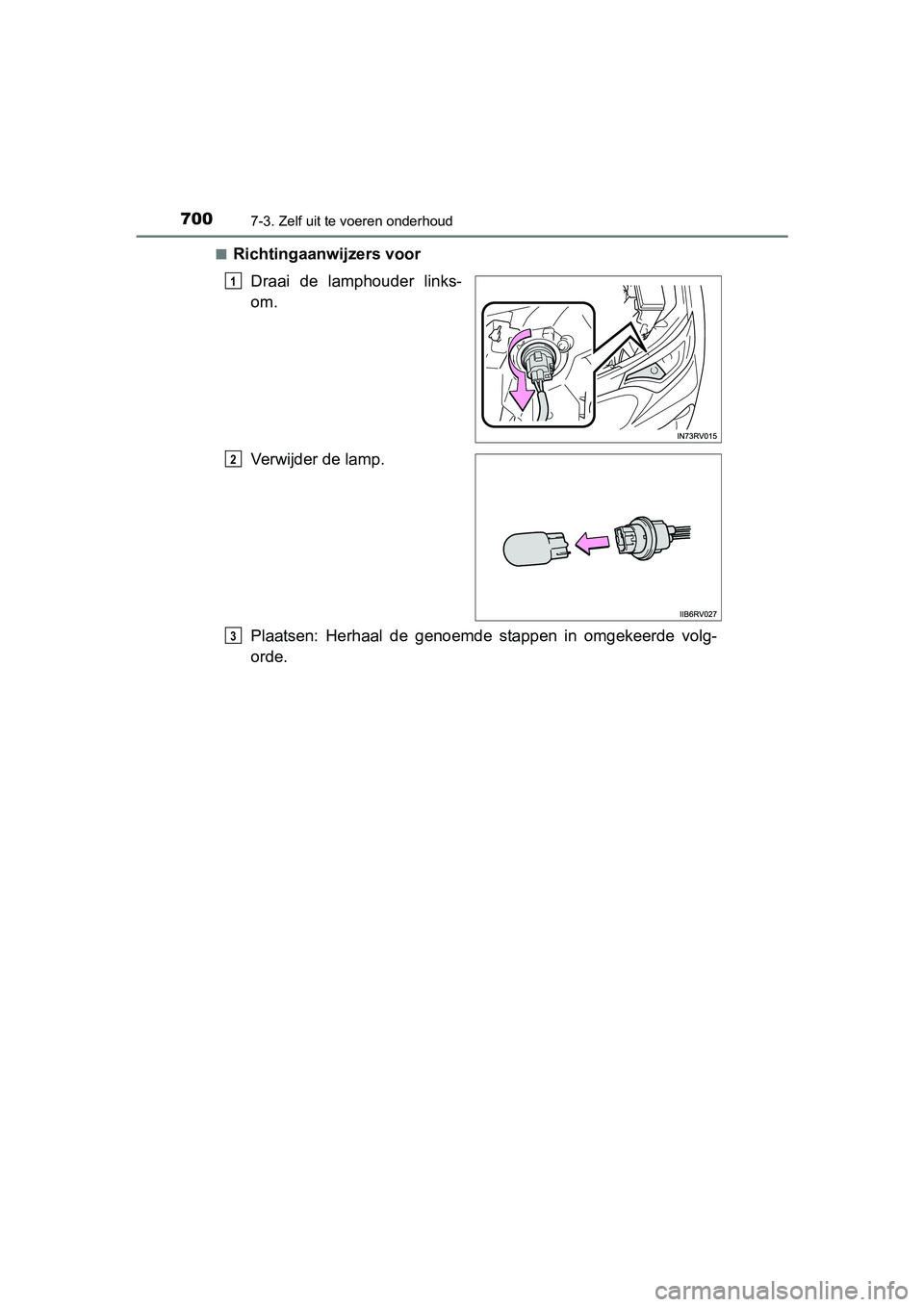

Richtingaanwijzers voor
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
RAV4_OM_OM42B70E_(EE).book Page 700 Thursday, July 6, 2017 9 :19 AM

7017-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

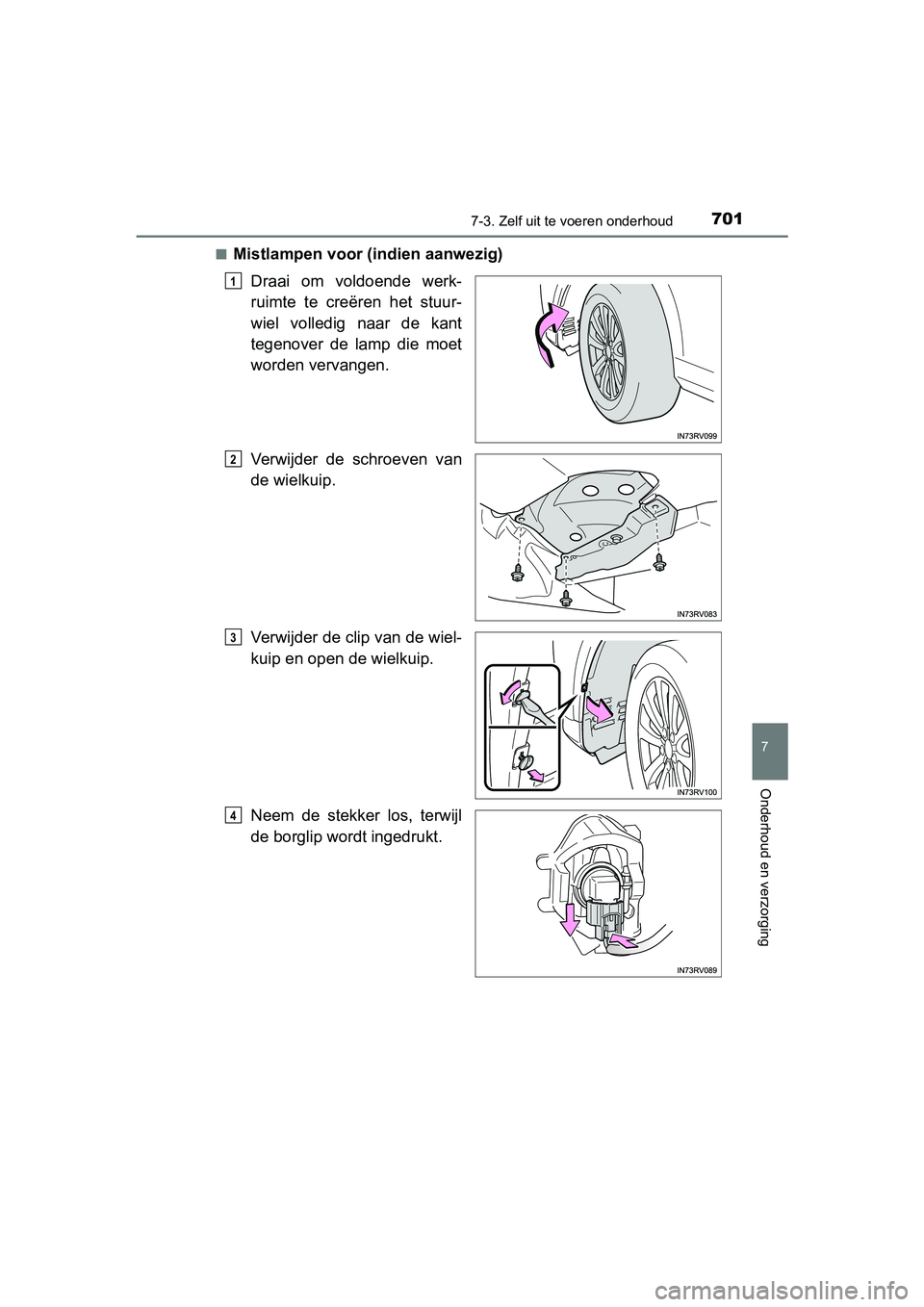

■Mistlampen voor (indien aanwezig)
Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Verwijder de schroeven van
de wielkuip.
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 701 Thursday, July 6, 2017 9 :19 AM

7027-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)

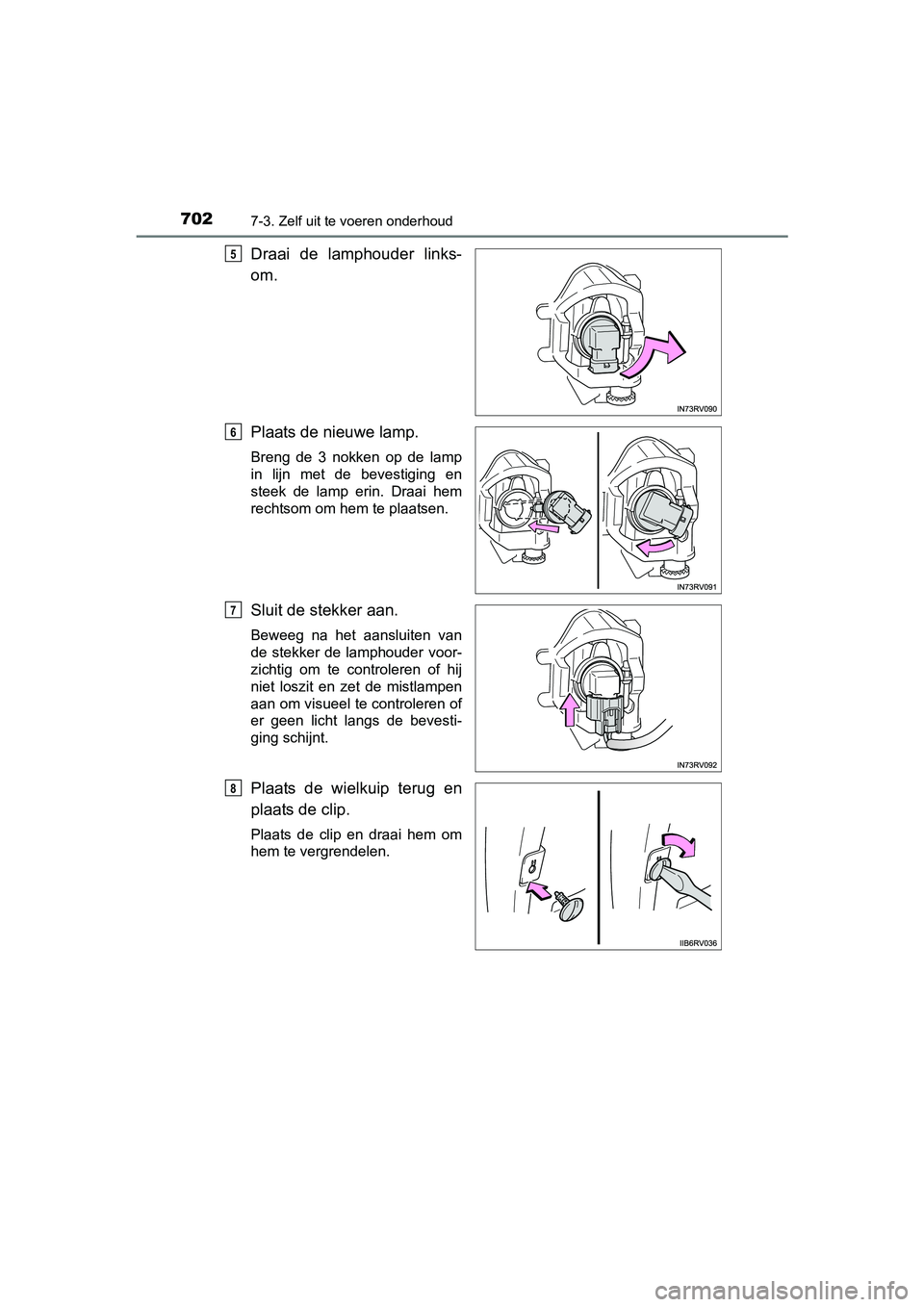

Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
5
6
7
8
RAV4_OM_OM42B70E_(EE).book Page 702 Thursday, July 6, 2017 9:19 AM

7037-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

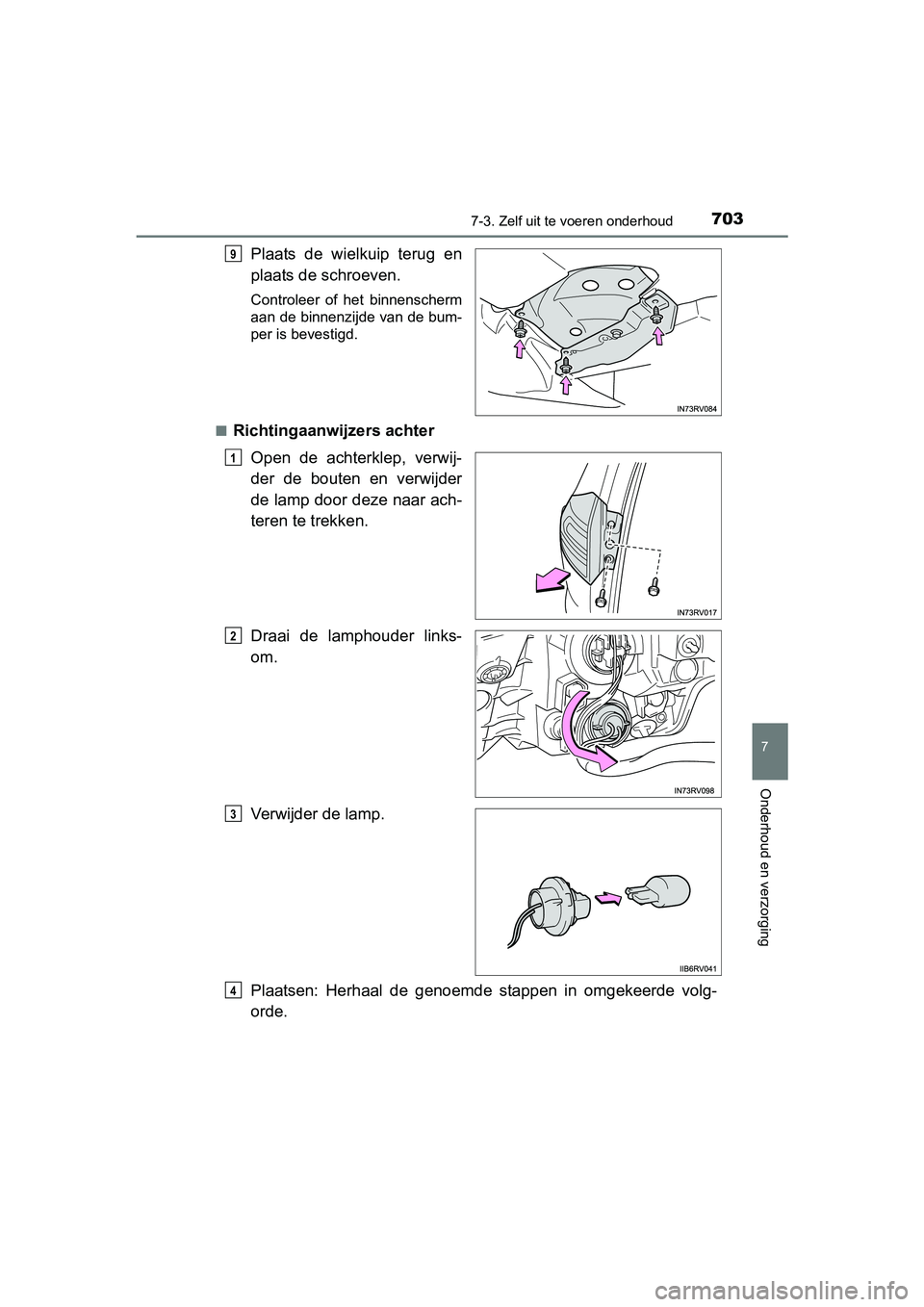

Plaats de wielkuip terug en
plaats de schroeven.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
■
Richtingaanwijzers achter Open de achterklep, verwij-
der de bouten en verwijder
de lamp door deze naar ach-
teren te trekken.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
1
2
3
4
RAV4_OM_OM42B70E_(EE).book Page 703 Thursday, July 6, 2017 9 :19 AM

7047-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)■

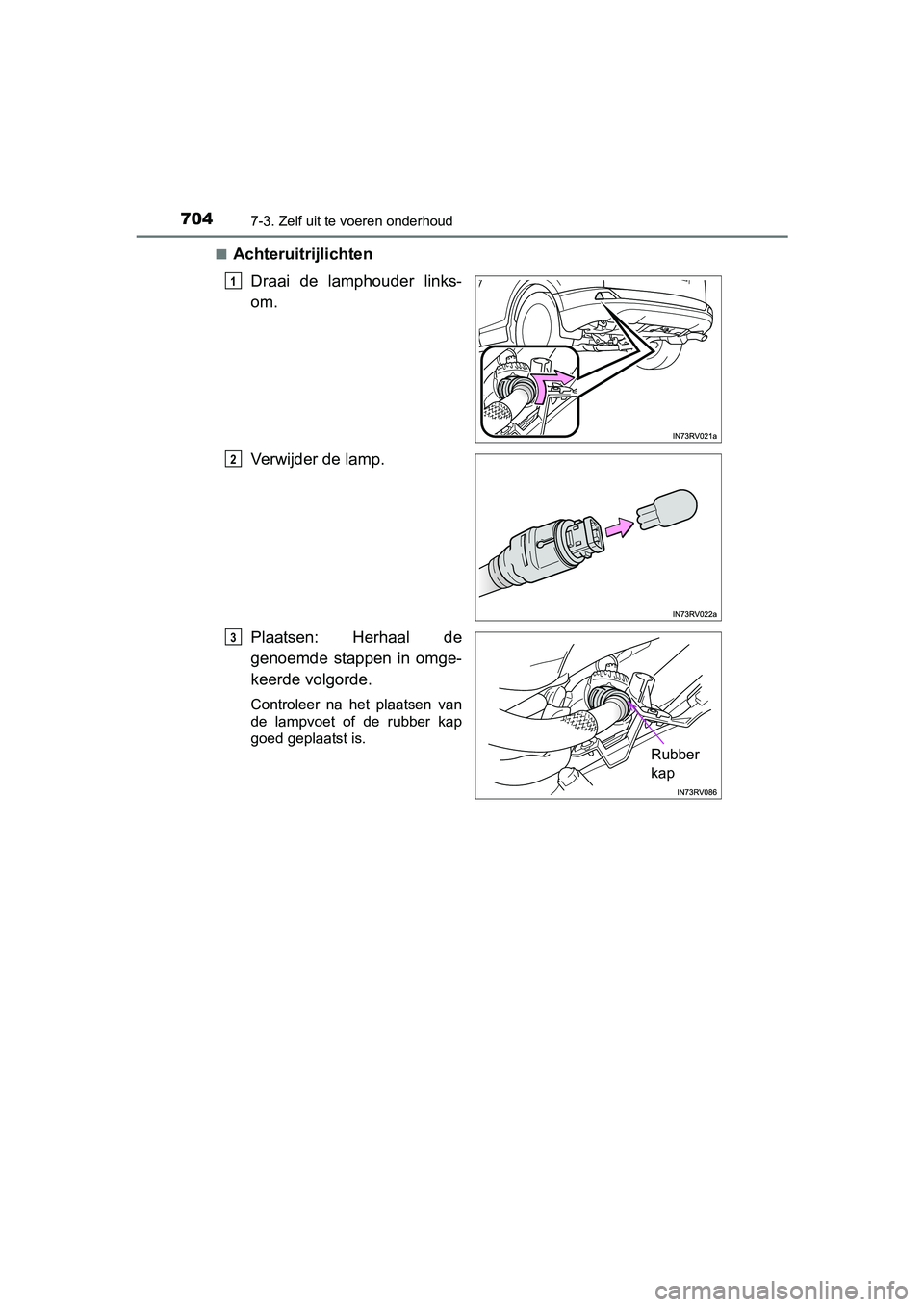

Achteruitrijlichten
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de
genoemde stappen in omge-
keerde volgorde.
Controleer na het plaatsen van
de lampvoet of de rubber kap
goed geplaatst is.
1
2
Rubber
kap
P
RAV4_OM_OM42B70E_(EE).book Page 704 Thursday, July 6, 2017 9 :19 AM

7057-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

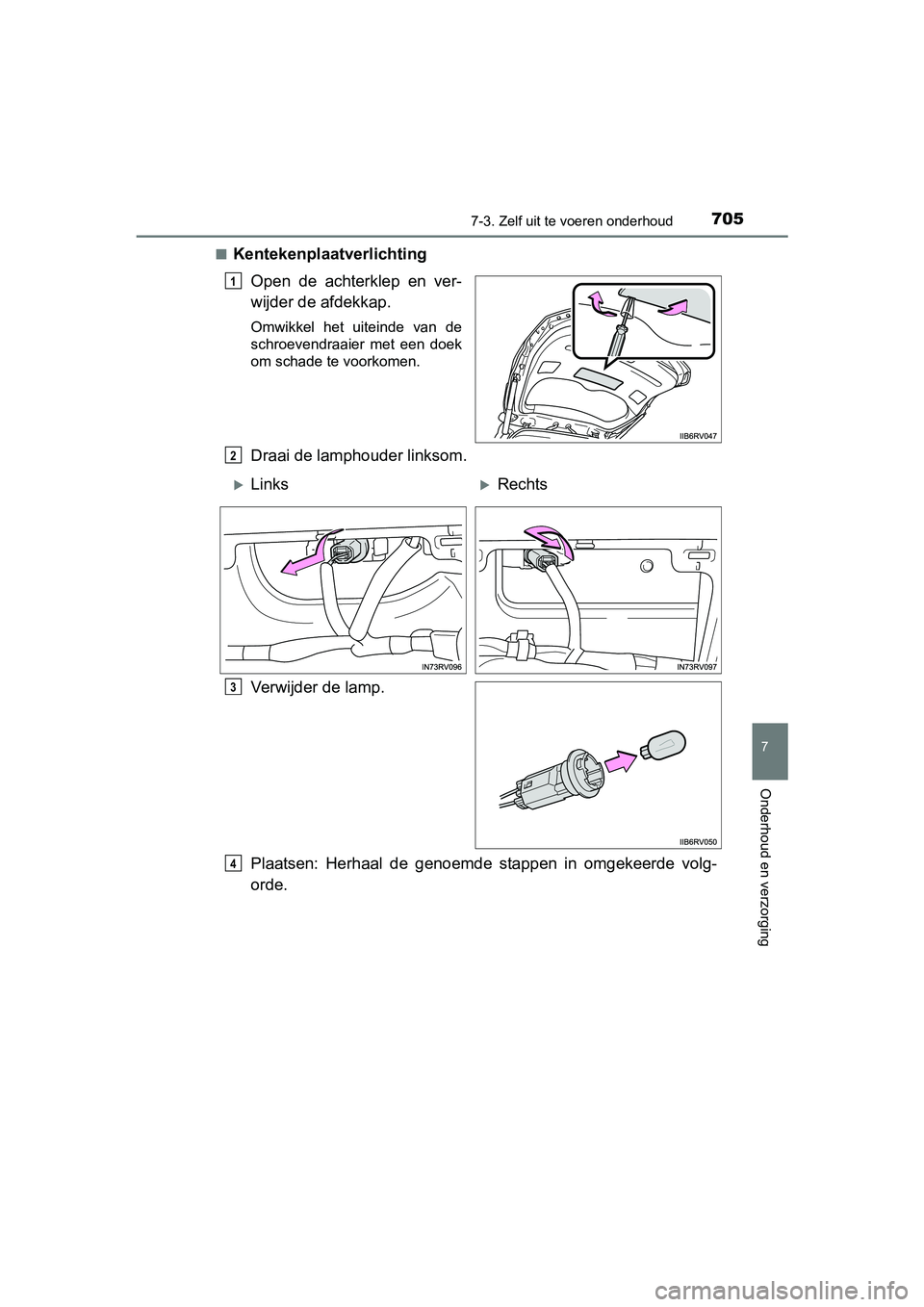

■Kentekenplaatverlichting
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
LinksRechts
3
4
RAV4_OM_OM42B70E_(EE).book Page 705 Thursday, July 6, 2017 9 :19 AM

7067-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)■

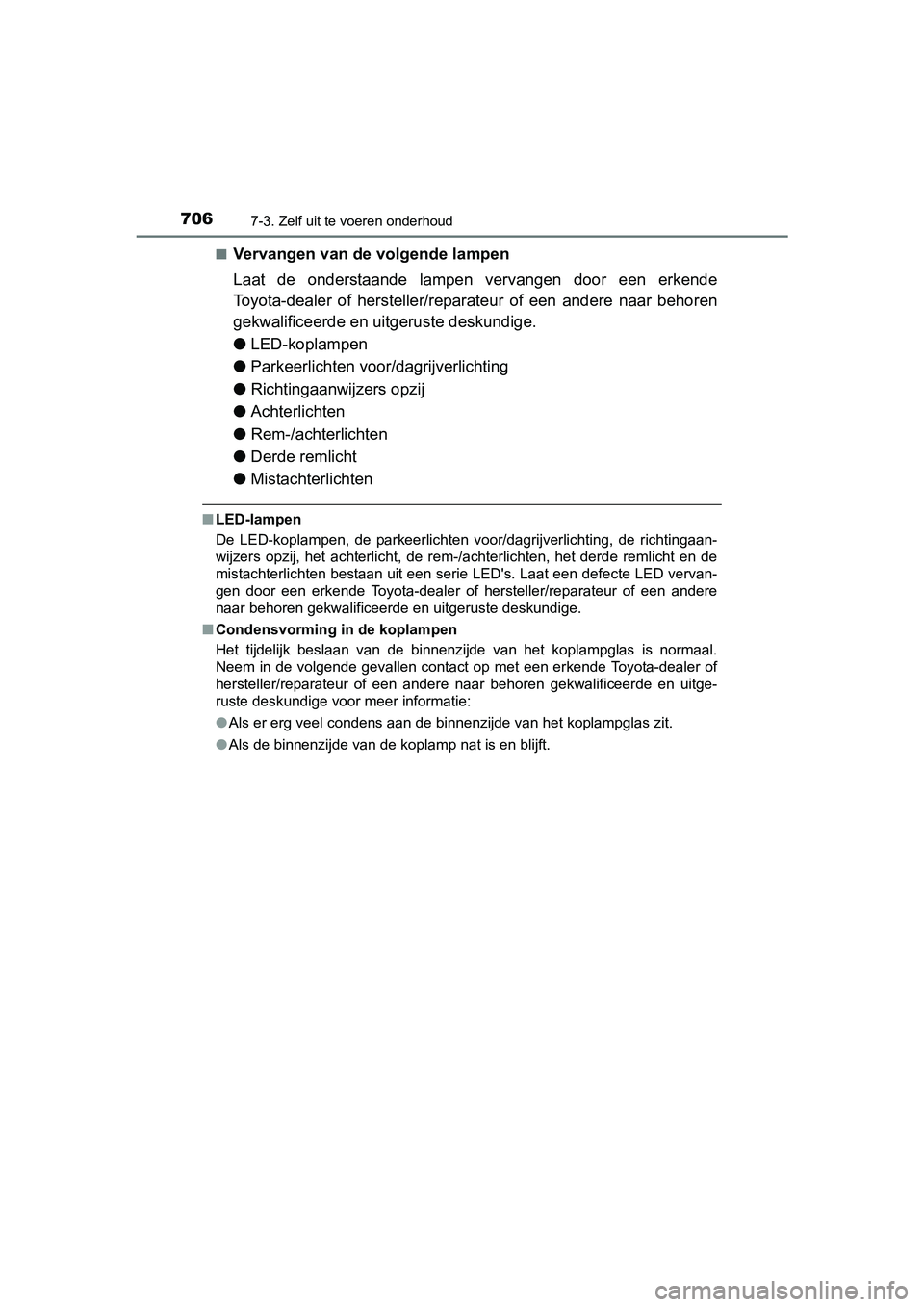

Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor
en
gekwalificeerde en ui tgeruste deskundige.
● LED-koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers opzij
● Achterlichten
● Rem-/achterlichten
● Derde remlicht
● Mistachterlichten
■LED-lampen
De LED-koplampen, de parkeerlichten voor/dagrijverlichting, de richtingaan-
wijzers opzij, het achterlicht, de rem-/achterlichten, het derd e remlicht en de
mistachterlichten bestaan uit een serie LED's. Laat een defecte LED vervan-
gen door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
RAV4_OM_OM42B70E_(EE).book Page 706 Thursday, July 6, 2017 9 :19 AM

7077-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
7
Onderhoud en verzorging

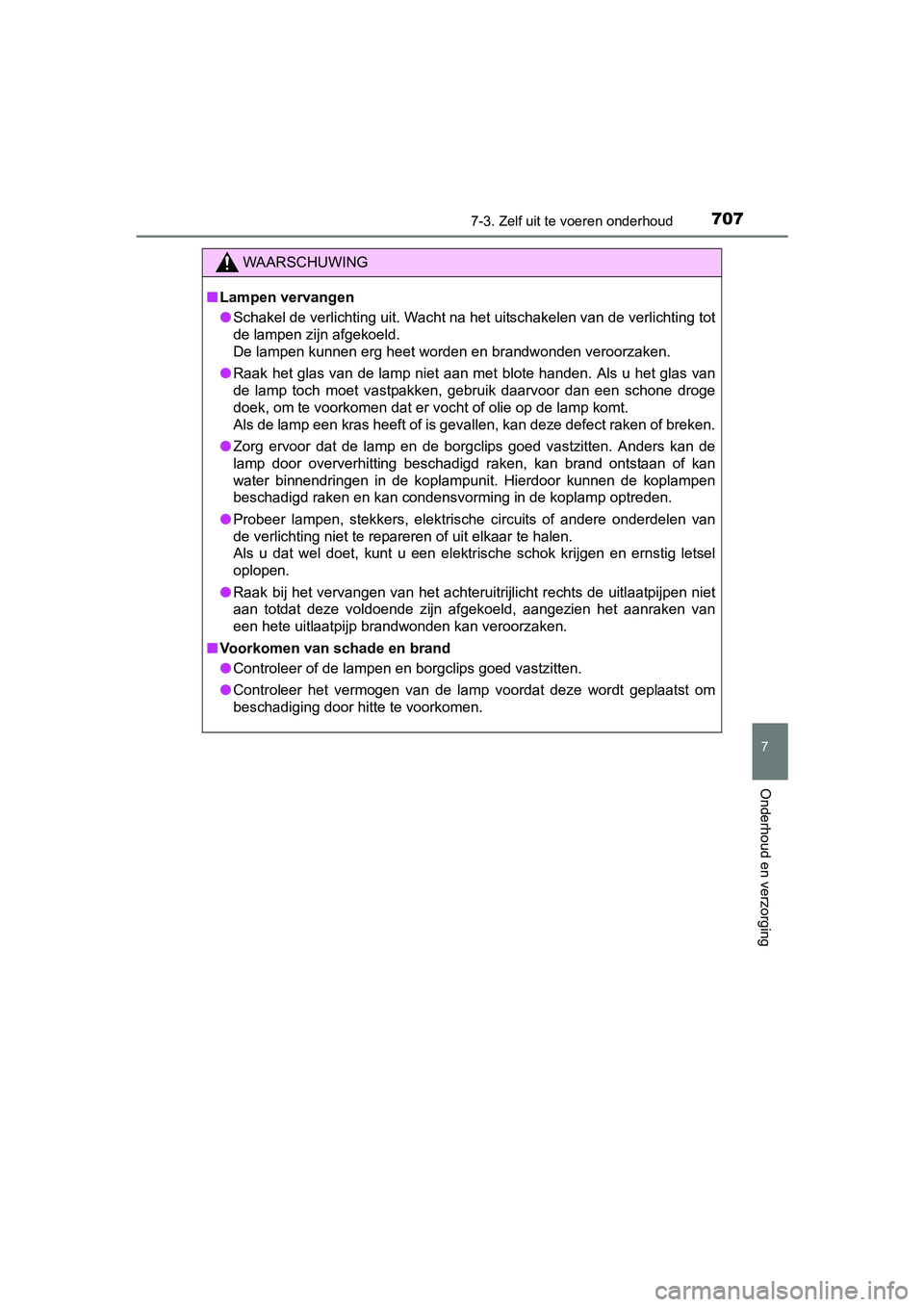

WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de verlichting tot
de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Raak bij het vervangen van het achteruitrijlicht rechts de uitl aatpijpen niet
aan totdat deze voldoende zijn afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
RAV4_OM_OM42B70E_(EE).book Page 707 Thursday, July 6, 2017 9 :19 AM

7087-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42B70E_(EE)
RAV4_OM_OM42B70E_(EE).book Page 708 Thursday, July 6, 2017 9:19 AM

709

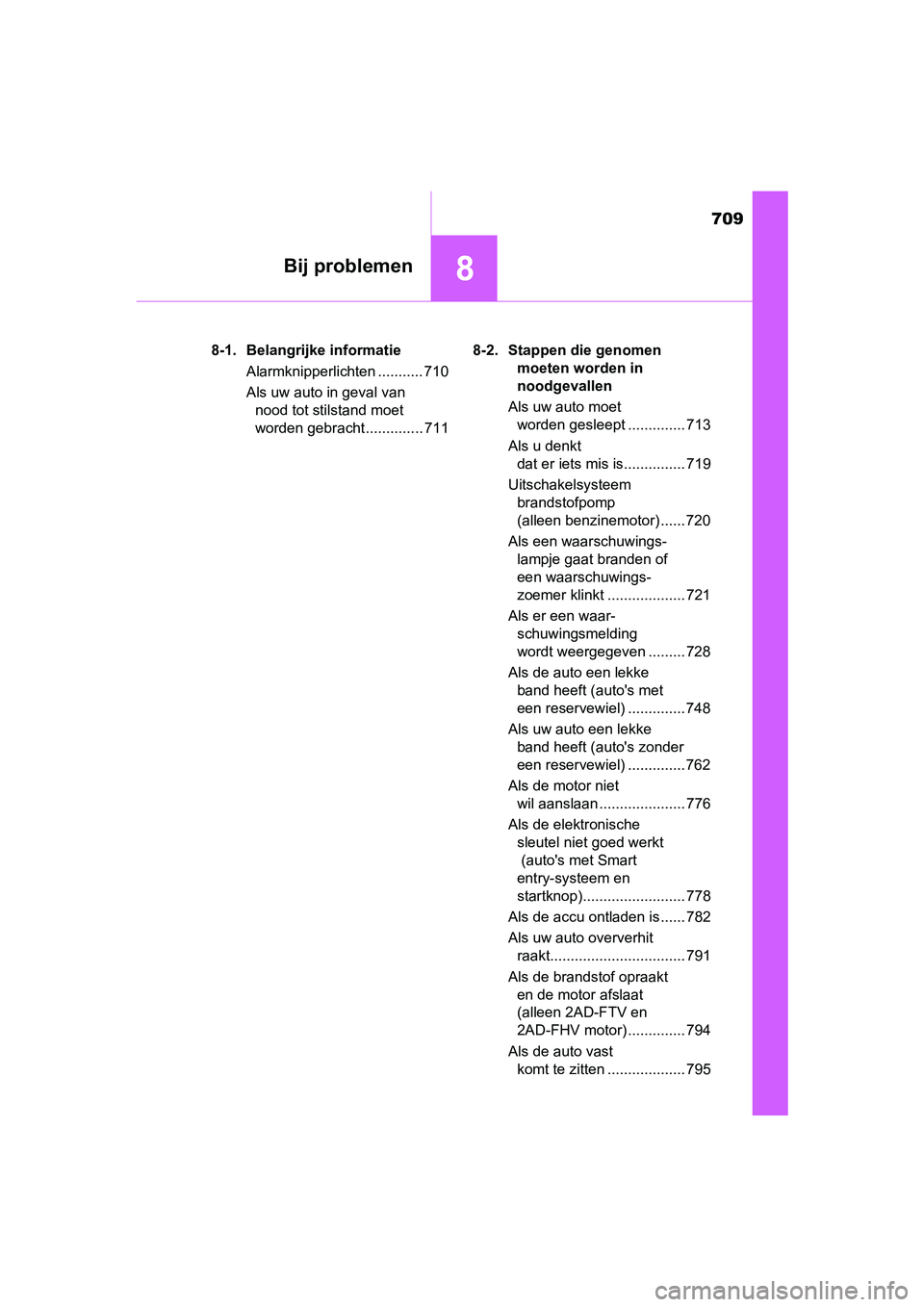

8Bij problemen
RAV4_OM_OM42B70E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten ........... 710
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 711 8-2. Stappen die genomen
moeten worden in
noodgevallen
Als uw auto moet worden gesleept .............. 713
Als u denkt dat er iets mis is............... 719
Uitschakelsysteem brandstofpomp
(alleen benzinemotor) ...... 720
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 721
Als er een waar- schuwingsmelding
wordt weergegeven ......... 728
Als de auto een lekke band heeft (auto's met
een reservewiel) .............. 748
Als uw auto een lekke band heeft (auto's zonder
een reservewiel) .............. 762
Als de motor niet wil aanslaan ..................... 776
Als de elektronische sleutel niet goed werkt
(auto's met Smart
entry-systeem en
startknop)......................... 778
Als de accu ontladen is ...... 782
Als uw auto oververhit raakt................................. 791
Als de brandstof opraakt en de motor afslaat
(alleen 2AD-FTV en
2AD-FHV motor) .............. 794
Als de auto vast komt te zitten ................... 795
