491
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
8-2.Toimenpiteet häiriön sattuessa

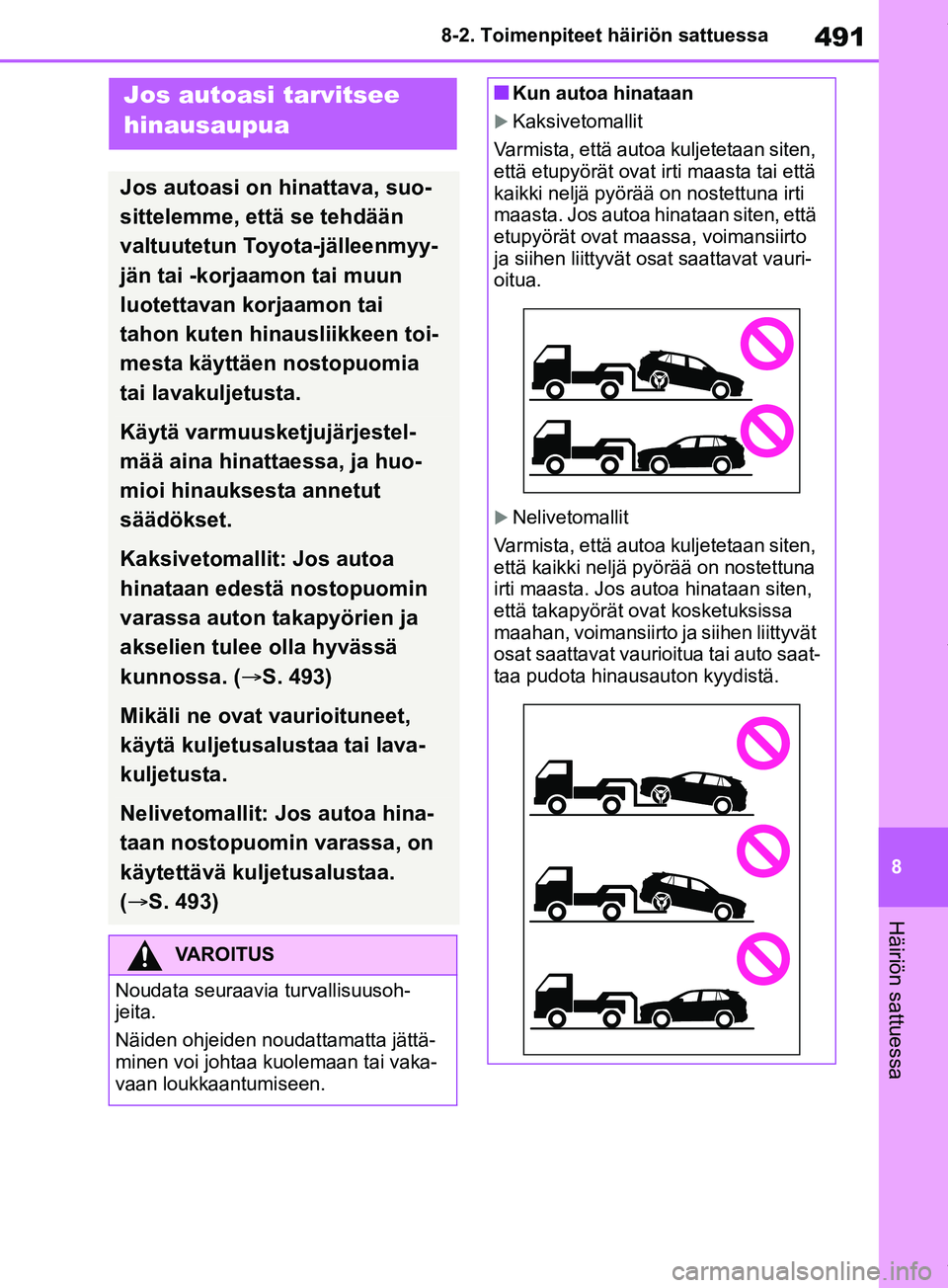

Jos autoasi tarvitsee
hinausaupua
Jos autoasi on hinattava, suo-
sittelemme, että se tehdään
valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun
luotettavan korjaamon tai
tahon kuten hinausliikkeen toi-
mesta käyttäen nostopuomia
tai lavakuljetusta.
Käytä varmuusketjujärjestel-
mää aina hinattaessa, ja huo-
mioi hinauksesta annetut
säädökset.
Kaksivetomallit: Jos autoa
hinataan edestä nostopuomin
varassa auton takapyörien ja
akselien tulee olla hyvässä
kunnossa. (
S. 493)
Mikäli ne ovat vaurioituneet,
käytä kuljetusalustaa tai lava-
kuljetusta.
Nelivetomallit: Jos autoa hina-
taan nostopuomin varassa, on
käytettävä kuljetusalustaa.
( S. 493)
VAROITUS
Noudata seuraavia turvallisuusoh-
jeita.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
nKun autoa hinataan
Kaksivetomallit
Varmista, että aut oa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten, että
etupyörät ovat maassa, voimansiirto
ja siihen liittyvät osat saattavat vauri-
oitua.
Nelivetomallit
Varmista, että aut oa kuljetetaan siten,
että kaikki neljä pyörää on nostettuna
irti maasta. Jos autoa hinataan siten,
että takapyörät ovat kosketuksissa
maahan, voimansiirto ja siihen liittyvät
osat saattavat vaurioitua tai auto saat-
taa pudota hinausauton kyydistä.
OM42B34FI.book Page 491 Thursday, December 27, 2018 3:51 PM
Page 492 of 602

4928-2. Toimenpiteet häiriön sattuessa

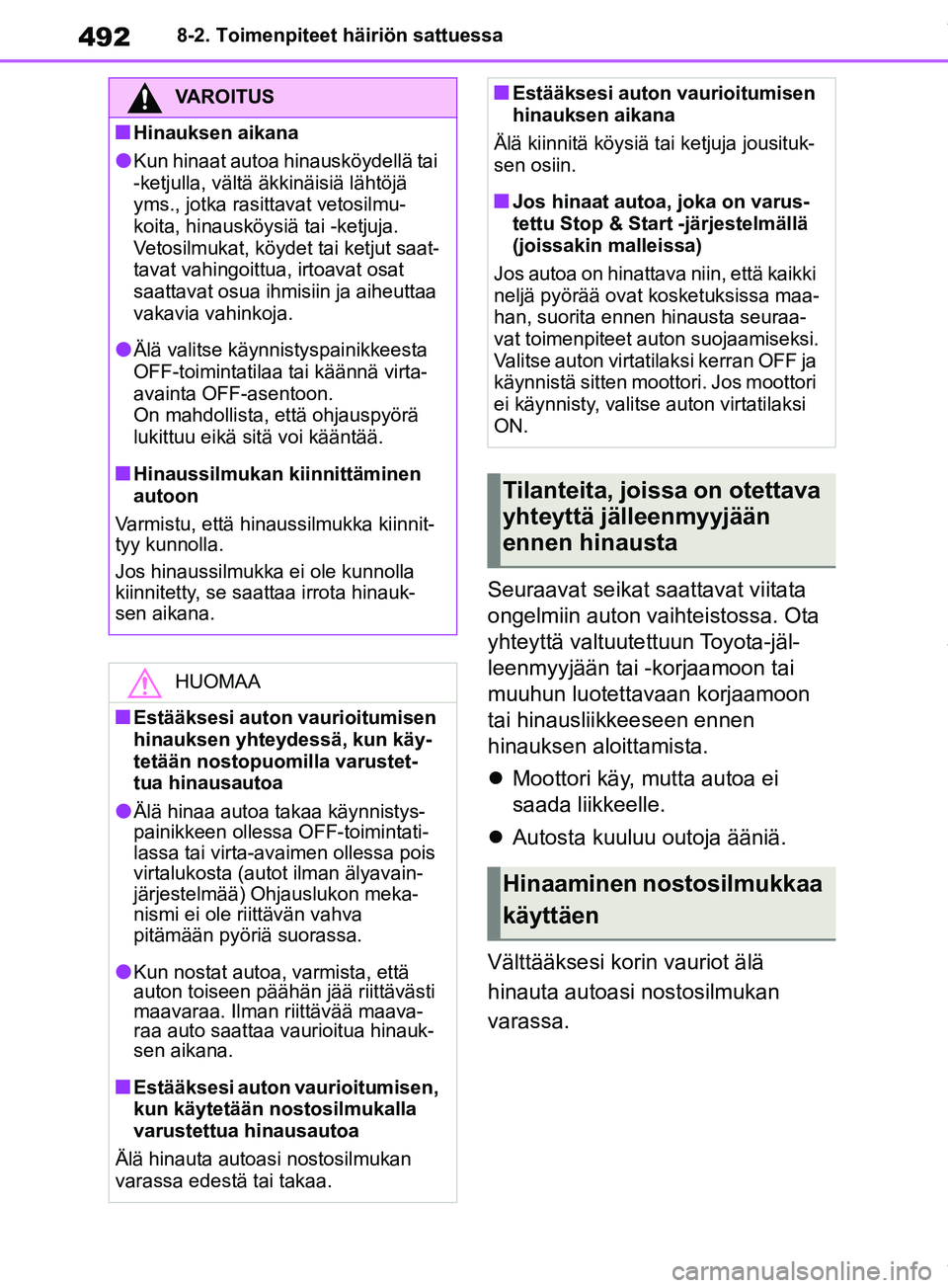

Seuraavat seikat saattavat viitata
ongelmiin auton vaihteistossa. Ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
tai hinausliikkeeseen ennen
hinauksen aloittamista.
Moottori käy, mutta autoa ei
saada liikkeelle.
Autosta kuuluu outoja ääniä.
Välttääksesi korin vauriot älä
hinauta autoasi nostosilmukan
varassa.
VAROITUS
nHinauksen aikana
lKun hinaat autoa hinausköydellä tai
-ketjulla, vältä äkkinäisiä lähtöjä
yms., jotka rasittavat vetosilmu-
koita, hinausköysiä tai -ketjuja.
Vetosilmukat, köydet tai ketjut saat-
tavat vahingoittua, irtoavat osat
saattavat osua ihmisiin ja aiheuttaa
vakavia vahinkoja.
lÄlä valitse käynnistyspainikkeesta
OFF-toimintatilaa tai käännä virta-
avainta OFF-asentoon.
On mahdollista, että ohjauspyörä
lukittuu eikä sitä voi kääntää.
nHinaussilmukan kiinnittäminen
autoon
Varmistu, että hinaussilmukka kiinnit-
tyy kunnolla.
Jos hinaussilmukka ei ole kunnolla
kiinnitetty, se saattaa irrota hinauk-
sen aikana.
HUOMAA
nEstääksesi auton vaurioitumisen
hinauksen yhteydessä, kun käy-
tetään nostopuomilla varustet-
tua hinausautoa
lÄlä hinaa autoa takaa käynnistys-
painikkeen ollessa OFF-toimintati-
lassa tai virta-avaimen ollessa pois
virtalukosta (autot ilman älyavain-
järjestelmää) Ohjauslukon meka-
nismi ei ole riittävän vahva
pitämään pyöriä suorassa.
lKun nostat autoa, varmista, että
auton toiseen päähän jää riittävästi
maavaraa. Ilman riittävää maava-
raa auto saattaa vaurioitua hinauk-
sen aikana.
nEstääksesi auton vaurioitumisen,
kun käytetään nostosilmukalla
varustettua hinausautoa
Älä hinauta autoasi nostosilmukan
varassa edestä tai takaa.
nEstääksesi auton vaurioitumisen
hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituk-
sen osiin.
nJos hinaat autoa, joka on varus-
tettu Stop & Start -järjestelmällä
(joissakin malleissa)
Jos autoa on hinattava niin, että kaikki
neljä pyörää ovat kosketuksissa maa-
han, suorita ennen hinausta seuraa-
vat toimenpiteet auton suojaamiseksi.
Valitse auton virtatilaksi kerran OFF ja
käynnistä sitten moottori. Jos moottori
ei käynnisty, valits e auton virtatilaksi
ON.
Tilanteita, joissa on otettava
yhteyttä jälleenmyyjään
ennen hinausta
Hinaaminen nostosilmukkaa
käyttäen
OM42B34FI.book Page 492 Thursday, December 27, 2018 3:51 PM
Page 493 of 602

493
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

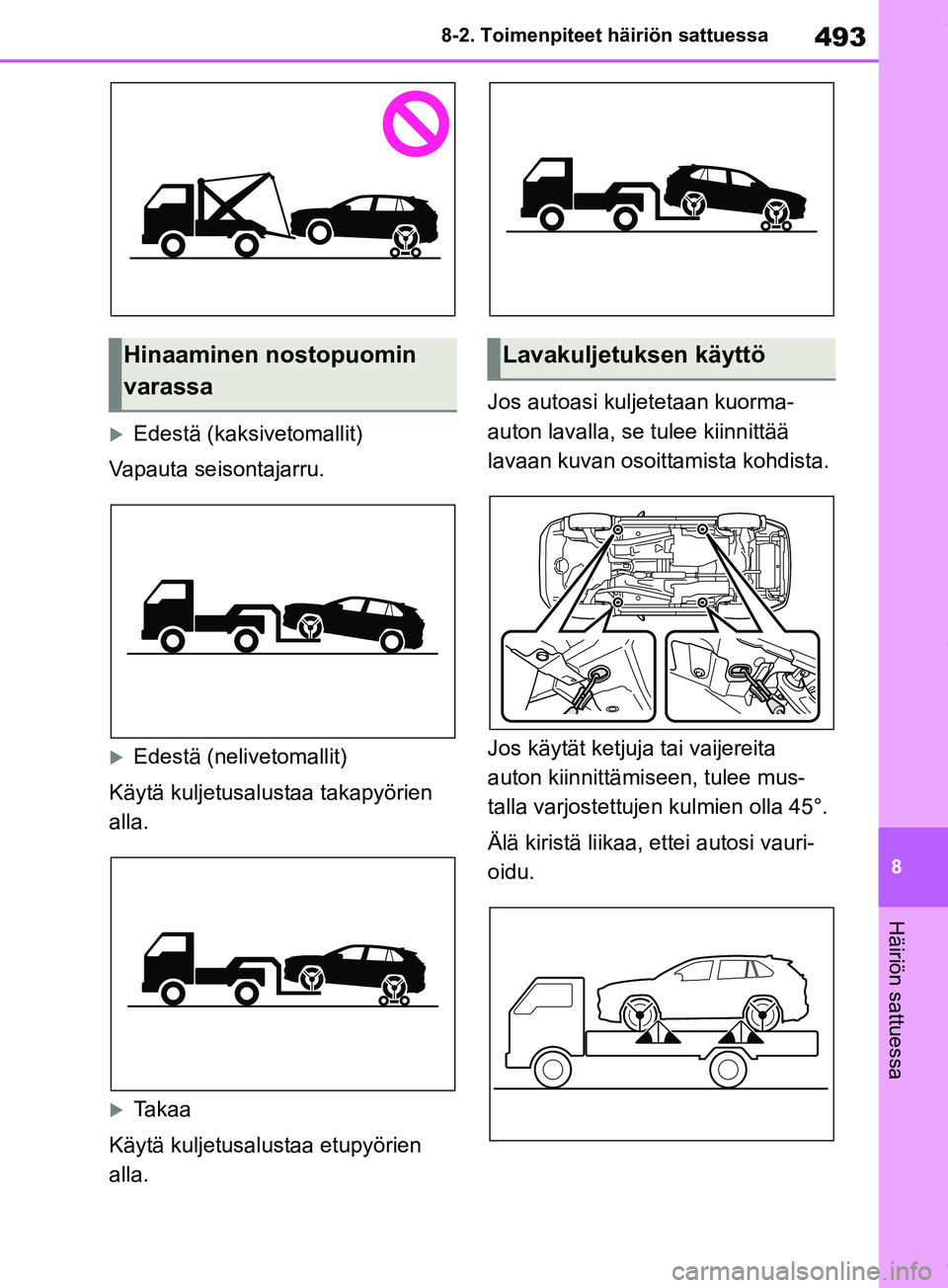

Edestä (kaksivetomallit)
Vapauta seisontajarru.
Edestä (nelivetomallit)
Käytä kuljetusalustaa takapyörien
alla.
Takaa
Käytä kuljetusalustaa etupyörien
alla. Jos autoasi kuljetetaan kuorma-
auton lavalla, se tulee kiinnittää
lavaan kuvan osoittamista kohdista.
Jos käytät ketjuja tai vaijereita
auton kiinnittämiseen, tulee mus-
talla varjostettujen kulmien olla 45°.
Älä kiristä liikaa, ettei autosi vauri-
oidu.
Hinaaminen nostopuomin
varassaLavakuljetuksen käyttö
OM42B34FI.book Page 493 Thursday, December 27, 2018 3:51 PM
Page 494 of 602

4948-2. Toimenpiteet häiriön sattuessa

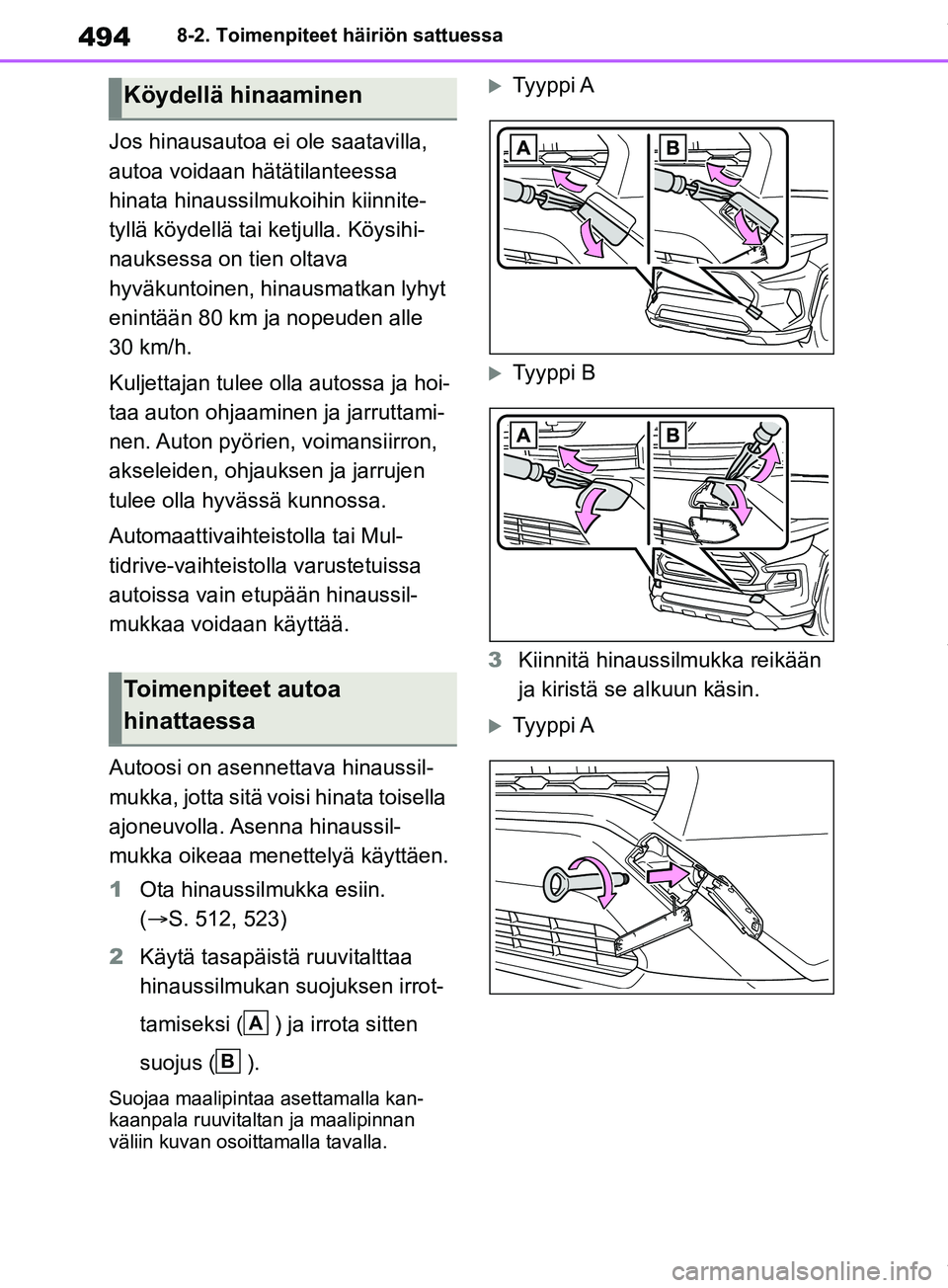

Jos hinausautoa ei ole saatavilla,
autoa voidaan hätätilanteessa
hinata hinaussilmukoihin kiinnite-
tyllä köydellä tai ketjulla. Köysihi-
nauksessa on tien oltava
hyväkuntoinen, hinausmatkan lyhyt
enintään 80 km ja nopeuden alle
30 km/h.
Kuljettajan tulee olla autossa ja hoi-
taa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron,
akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Automaattivaihteistolla tai Mul-
tidrive-vaihteisto lla varustetuissa
autoissa vain etupään hinaussil-
mukkaa voidaan käyttää.
Autoosi on asennettava hinaussil-
mukka, jotta sitä voisi hinata toisella
ajoneuvolla. Asenna hinaussil-
mukka oikeaa menettelyä käyttäen.
1 Ota hinaussilmukka esiin.
( S. 512, 523)
2 Käytä tasapäistä ruuvitalttaa
hinaussilmukan suojuksen irrot-
tamiseksi ( ) ja irrota sitten
suojus ( ).
Suojaa maalipintaa asettamalla kan-
kaanpala ruuvitaltan ja maalipinnan
väliin kuvan osoittamalla tavalla.
Tyyppi A
Tyyppi B
3 Kiinnitä hinaussilmukka reikään
ja kiristä se alkuun käsin.
Tyyppi A
Köydellä hinaaminen
Toimenpiteet autoa
hinattaessa
A
B
OM42B34FI.book Page 494 Thursday, December 27, 2018 3:51 PM
Page 495 of 602

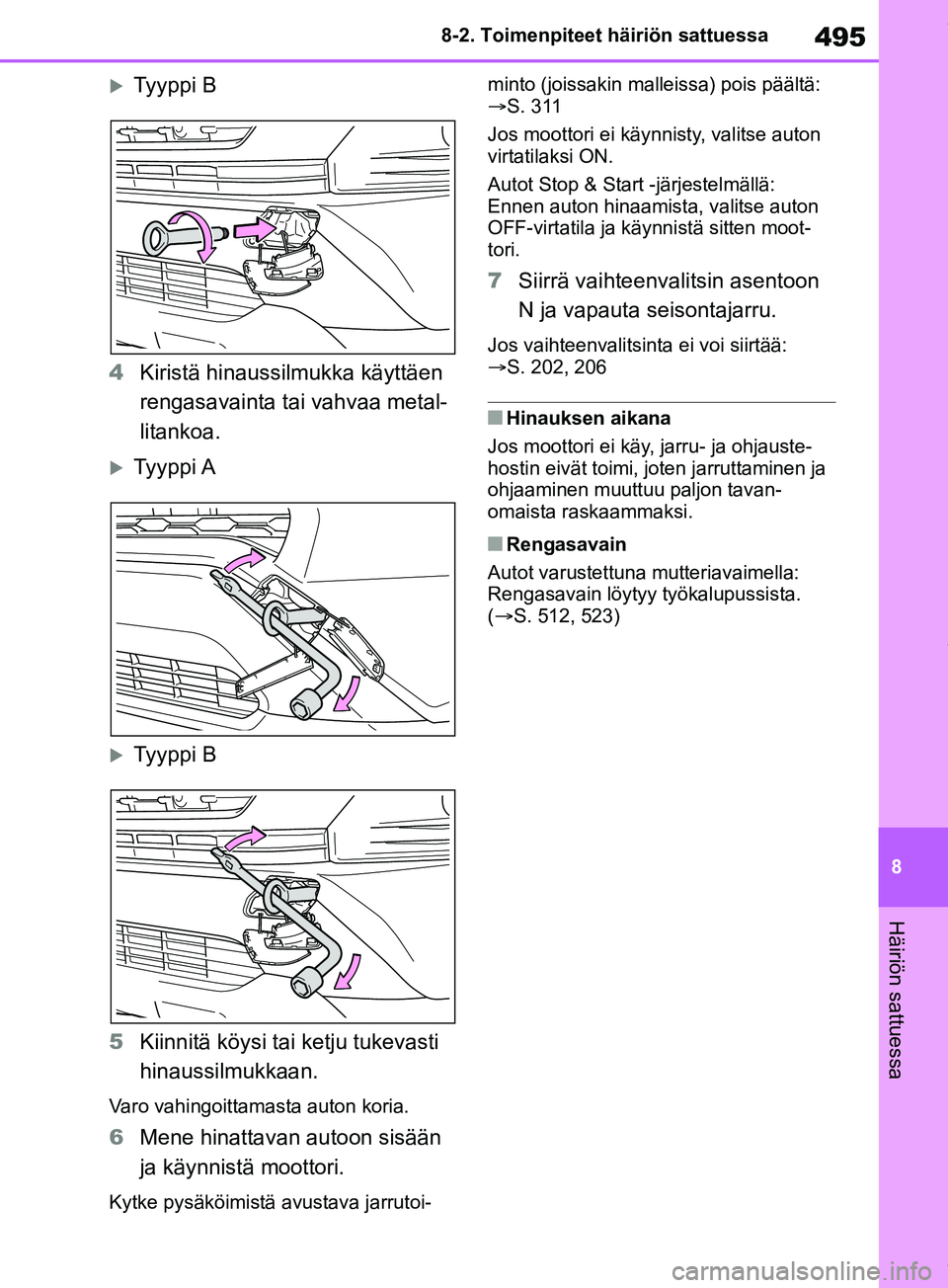

495
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Tyyppi B
4 Kiristä hinaussilmukka käyttäen
rengasavainta tai vahvaa metal-
litankoa.
Ty y pp i A
Tyyppi B
5 Kiinnitä köysi tai ketju tukevasti
hinaussilmukkaan.
Varo vahingoittamasta auton koria.
6Mene hinattavan autoon sisään
ja käynnistä moottori.
Kytke pysäköimistä avustava jarrutoi- minto (joissakin malleissa) pois päältä:
S. 311
Jos moottori ei käynnisty, valitse auton
virtatilaksi ON.
Autot Stop & Start -järjestelmällä:
Ennen auton hinaamista, valitse auton
OFF-virtatila ja käynnistä sitten moot-
tori.
7
Siirrä vaihteenvalitsin asentoon
N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirtää:
S. 202, 206
nHinauksen aikana
Jos moottori ei käy, jarru- ja ohjauste-
hostin eivät toimi, joten jarruttaminen ja
ohjaaminen muuttuu paljon tavan-
omaista raskaammaksi.
nRengasavain
Autot varustettuna mutteriavaimella:
Rengasavain löytyy työkalupussista.
(S. 512, 523)
OM42B34FI.book Page 495 Thursday, December 27, 2018 3:51 PM
Page 496 of 602

4968-2. Toimenpiteet häiriön sattuessa

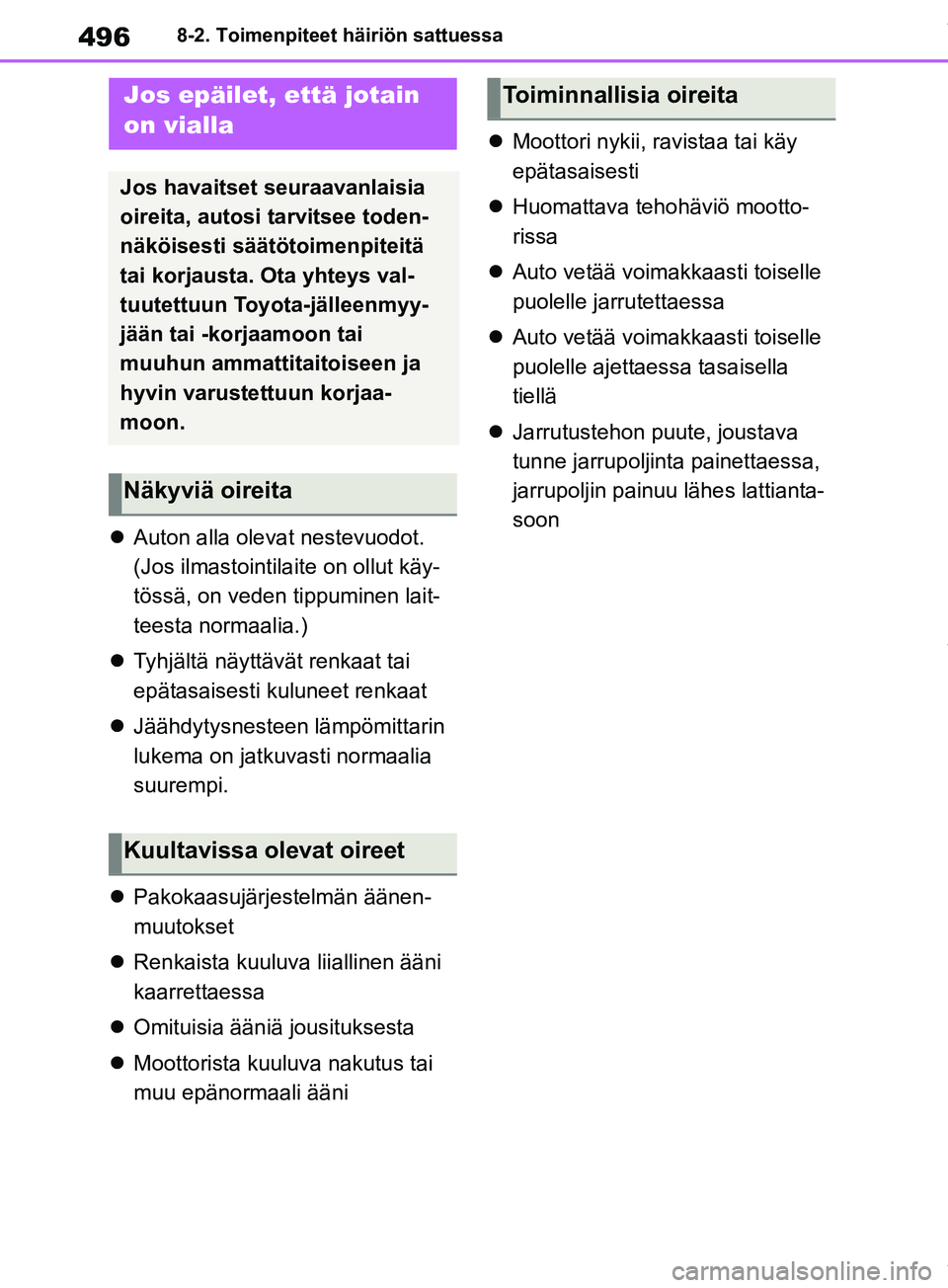

Auton alla olevat nestevuodot.
(Jos ilmastointilaite on ollut käy-
tössä, on veden tippuminen lait-
teesta normaalia.)
Tyhjältä näyttävät renkaat tai
epätasaisesti kuluneet renkaat
Jäähdytysnesteen lämpömittarin
lukema on jatkuvasti normaalia
suurempi.
Pakokaasujärjestelmän äänen-
muutokset
Renkaista kuuluva liiallinen ääni
kaarrettaessa
Omituisia ääniä jousituksesta
Moottorista kuuluva nakutus tai
muu epänormaali ääni
Moottori nykii, ravistaa tai käy
epätasaisesti
Huomattava tehohäviö mootto-
rissa
Auto vetää voimak kaasti toiselle
puolelle jarrutettaessa
Auto vetää voimak kaasti toiselle
puolelle ajettaessa tasaisella
tiellä
Jarrutustehon puute, joustava
tunne jarrupoljinta painettaessa,
jarrupoljin painuu lähes lattianta-
soon
Jos epäilet, että jotain
on vialla
Jos havaitset seuraavanlaisia
oireita, autosi tarvitsee toden-
näköisesti säätötoimenpiteitä
tai korjausta. Ota yhteys val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai
muuhun ammattitaitoiseen ja
hyvin varustettuun korjaa-
moon.
Näkyviä oireita
Kuultavissa olevat oireet
Toiminnallisia oireita
OM42B34FI.book Page 496 Thursday, December 27, 2018 3:51 PM
Page 497 of 602

497
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

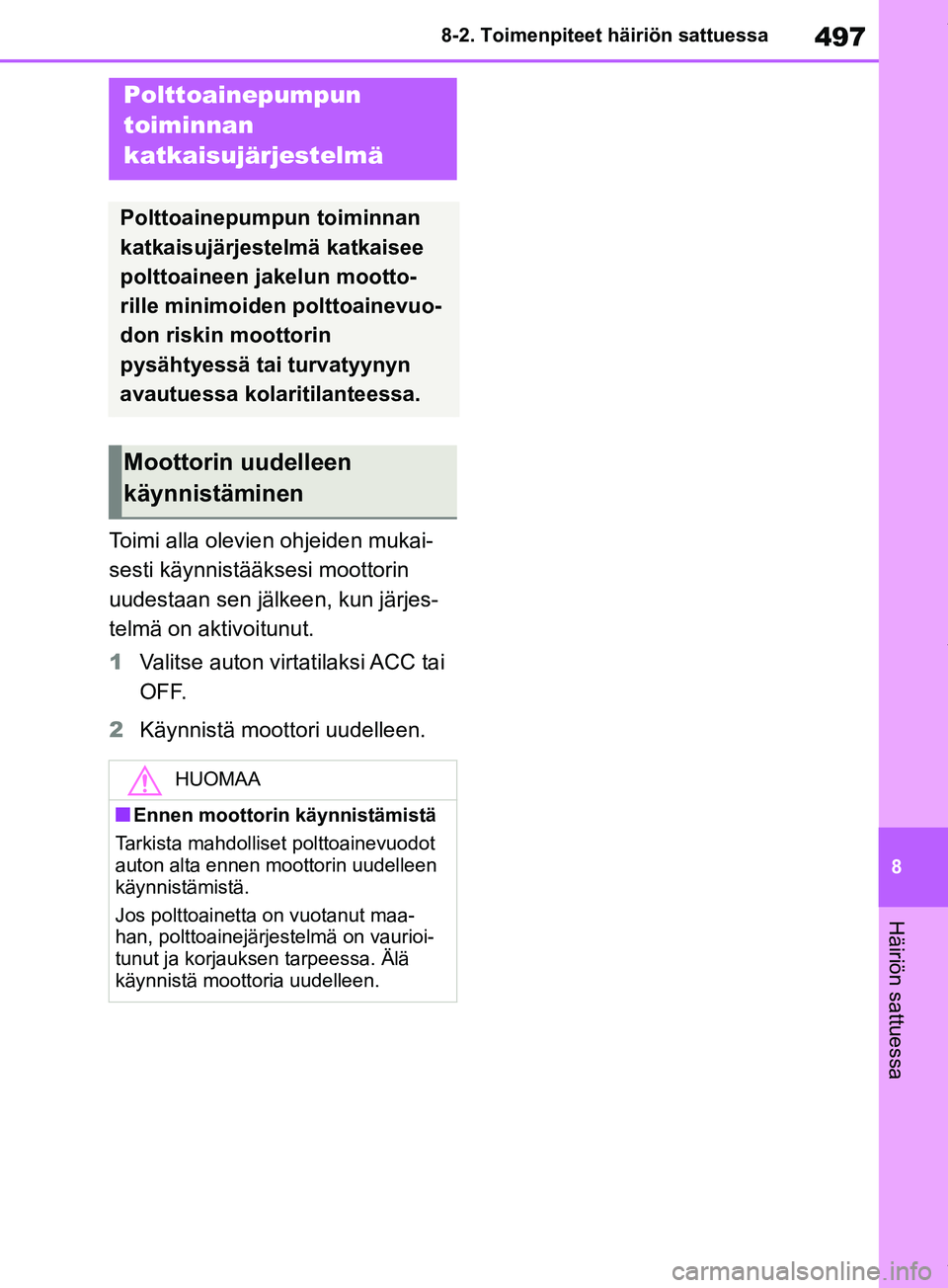

Toimi alla olevien ohjeiden mukai-
sesti käynnistääksesi moottorin
uudestaan sen jälkeen, kun järjes-
telmä on aktivoitunut.
1
Valitse auton virtatilaksi ACC tai
OFF.
2 Käynnistä moottori uudelleen.
Polttoainepumpun
toiminnan
katkaisujärjestelmä
Polttoainepumpun toiminnan
katkaisujärjestelmä katkaisee
polttoaineen jakelun mootto-
rille minimoiden polttoainevuo-
don riskin moottorin
pysähtyessä tai turvatyynyn
avautuessa kolaritilanteessa.
Moottorin uudelleen
käynnistäminen
HUOMAA
nEnnen moottorin käynnistämistä
Tarkista mahdolliset polttoainevuodot
auton alta ennen moottorin uudelleen
käynnistämistä.
Jos polttoainetta on vuotanut maa-
han, polttoainejärjestelmä on vaurioi-
tunut ja korjauksen tarpeessa. Älä
käynnistä moottoria uudelleen.
OM42B34FI.book Page 497 Thursday, December 27, 2018 3:51 PM
Page 498 of 602

4988-2. Toimenpiteet häiriön sattuessa

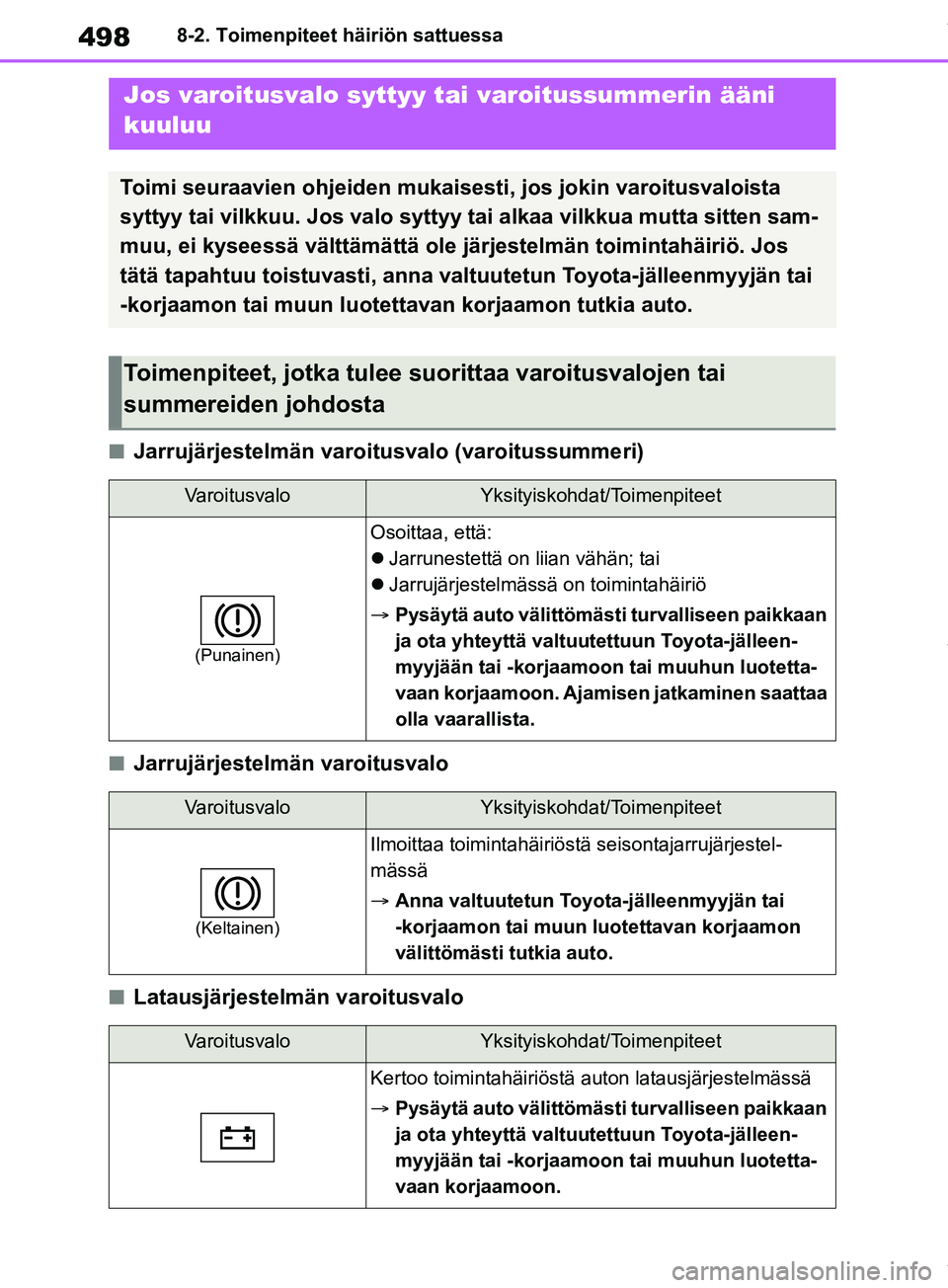

nJarrujärjestelmän varoitusvalo (varoitussummeri)
nJarrujärjestelmän varoitusvalo
nLatausjärjestelmän varoitusvalo
Jos varoitusvalo syttyy tai varoitussummerin ääni
kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua mutta sitten sam-
muu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö. Jos
tätä tapahtuu toistuvasti, anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tutkia auto.
Toimenpiteet, jotka tulee suorittaa varoitusvalojen tai
summereiden johdosta
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen)
Osoittaa, että:
Jarrunestettä on liian vähän; tai
Jarrujärjestelmässä on toimintahäiriö
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon. Ajamisen jatkaminen saattaa
olla vaarallista.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Keltainen)
Ilmoittaa toimintahäiriöstä seisontajarrujärjestel-
mässä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä auton latausjärjestelmässä
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
OM42B34FI.book Page 498 Thursday, December 27, 2018 3:51 PM
Page 499 of 602

499
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

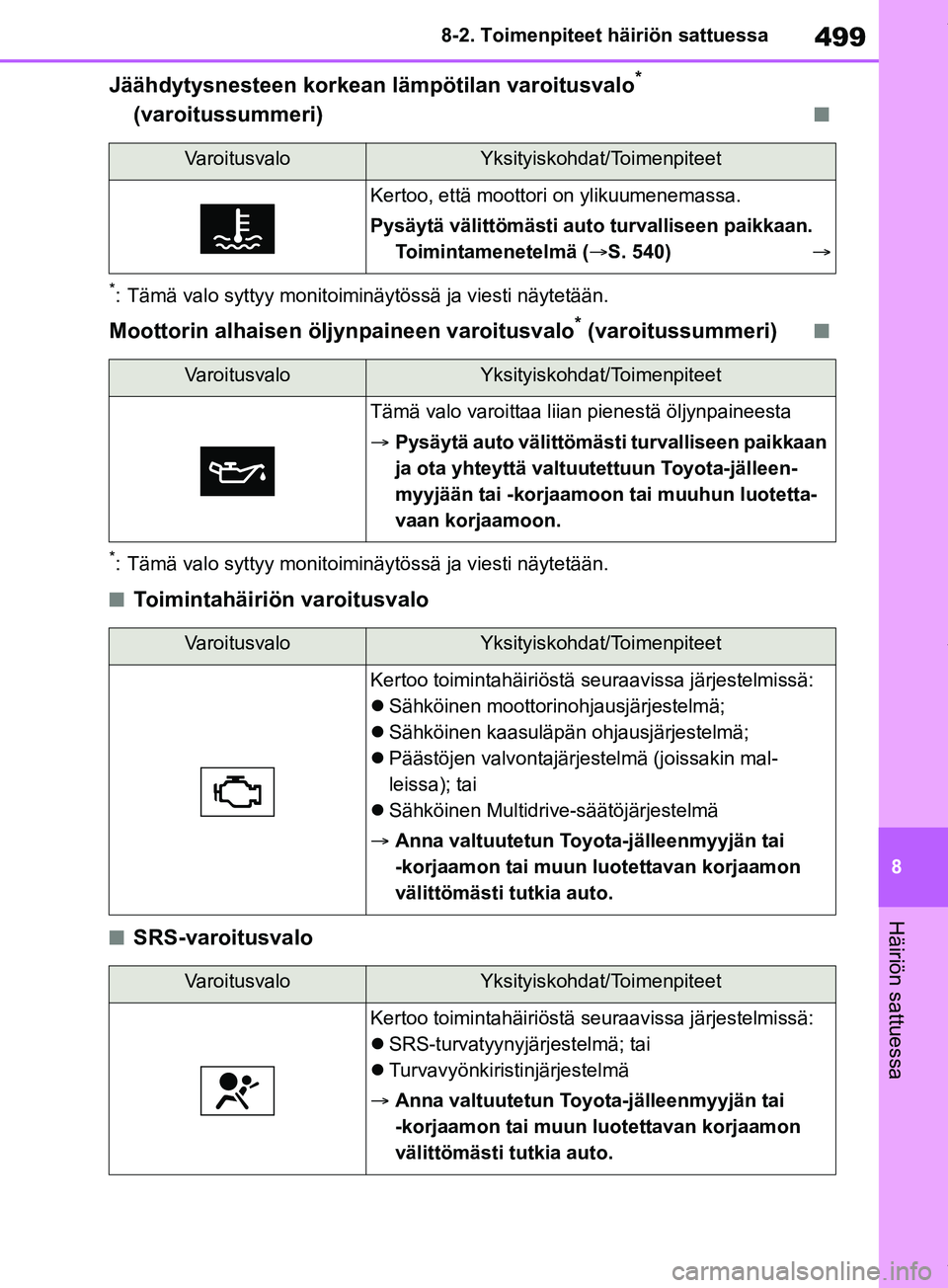

Jäähdytysnesteen korkean lämpötilan varoitusvalo*
(varoitussummeri)
n
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
Moottorin alhaisen öljynpaineen varoitusvalo* (varoitussummeri)n
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
nToimintahäiriön varoitusvalo
nSRS-varoitusvalo
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo, että moottori on ylikuumenemassa.
Pysäytä välittömästi auto turvalliseen paikkaan. Toimintamenetelmä ( S. 540)
VaroitusvaloYksityiskohdat/Toimenpiteet
Tämä valo varoittaa liian pienestä öljynpaineesta
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
Sähköinen moottorinohjausjärjestelmä;
Sähköinen kaasuläpän ohjausjärjestelmä;
Päästöjen valvontajärjestelmä (joissakin mal-
leissa); tai
Sähköinen Multidrive-säätöjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
SRS-turvatyynyjärjestelmä; tai
Turvavyönkiristinjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
OM42B34FI.book Page 499 Thursday, December 27, 2018 3:51 PM

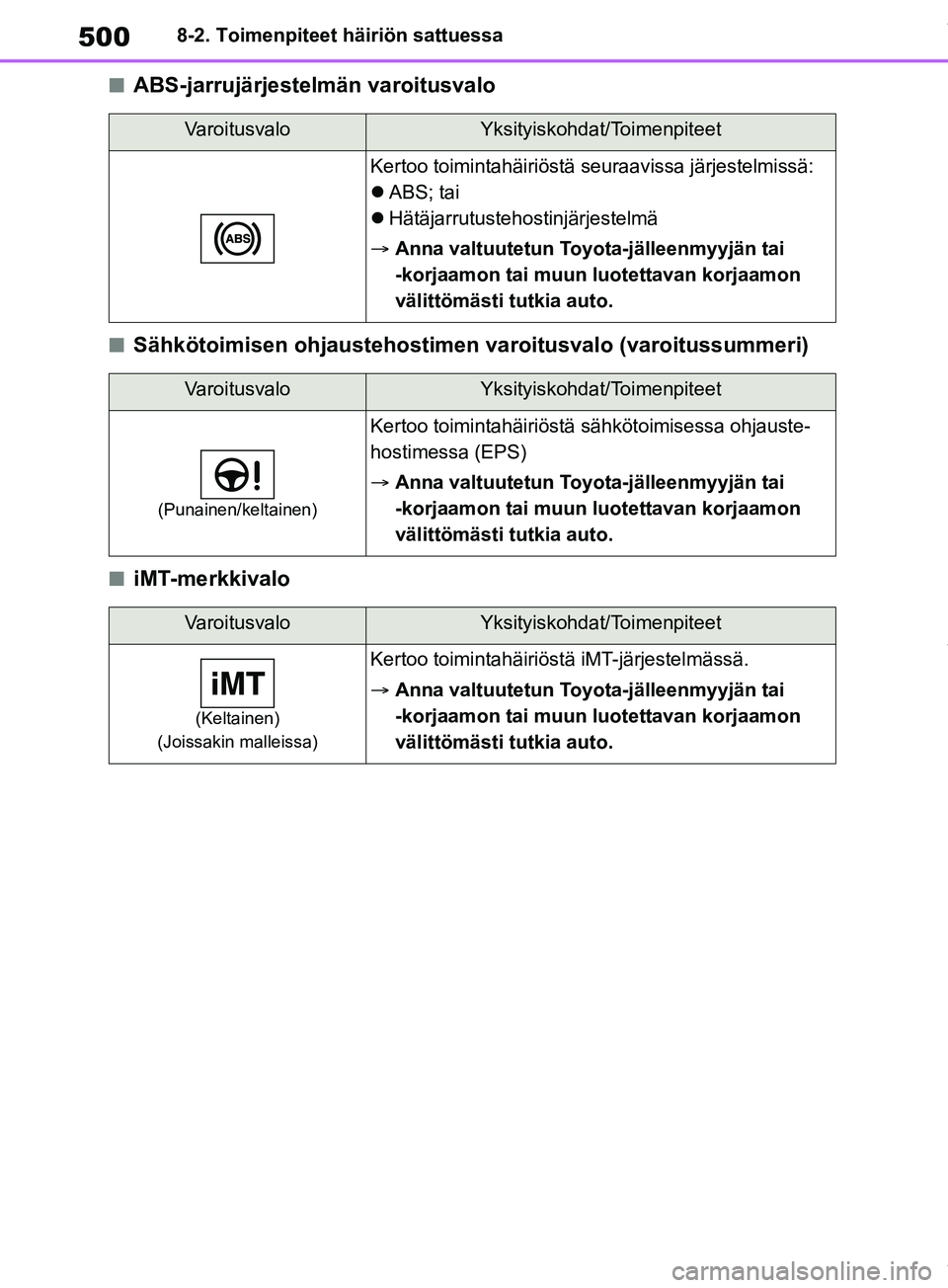

Page 500 of 602

5008-2. Toimenpiteet häiriön sattuessa
nABS-jarrujärjestelmän varoitusvalo
nSähkötoimisen ohjaustehostimen varoitusvalo (varoitussummeri)
niMT-merkkivalo
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
ABS; tai
Hätäjarrutustehostinjärjestelmä
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen/keltainen)
Kertoo toimintahäiriöstä sähkötoimisessa ohjauste-
hostimessa (EPS)
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Keltainen)
(Joissakin malleissa)
Kertoo toimintahäiriöstä iMT-järjestelmässä.
Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon
välittömästi tutkia auto.
OM42B34FI.book Page 500 Thursday, December 27, 2018 3:51 PM
