TOYOTA RAV4 2018 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2018, Model line: RAV4, Model: TOYOTA RAV4 2018Pages: 602, PDF Size: 177 MB

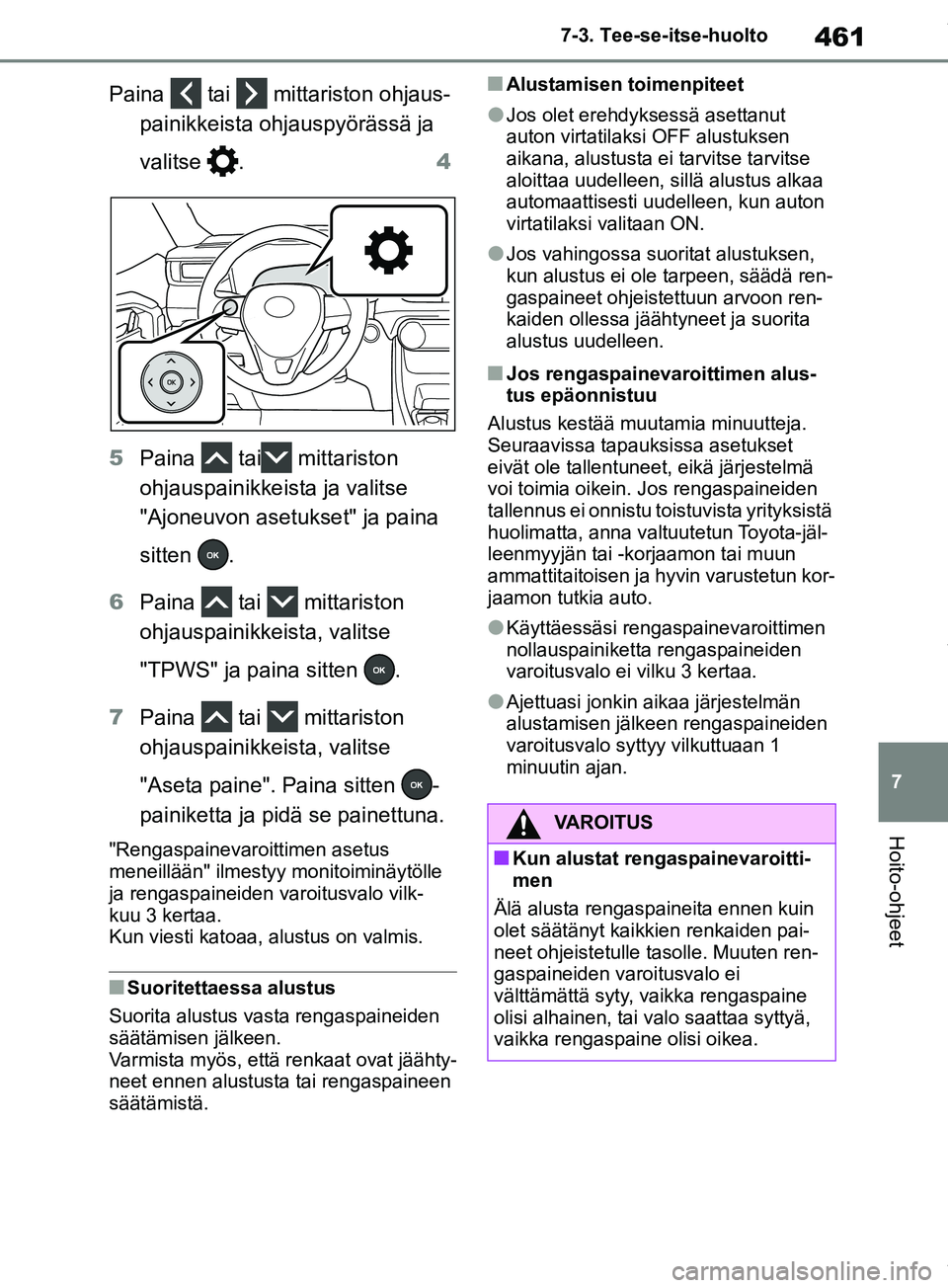

Page 461 of 602

461
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
Paina tai mittariston ohjaus-
painikkeista ohjauspyörässä ja
valitse . 4
5 Paina tai mittariston
ohjauspainikkeista ja valitse
"Ajoneuvon asetukset" ja paina
sitten .
6 Paina tai mittariston
ohjauspainikkeista, valitse
"TPWS" ja paina sitten .
7 Paina tai mittariston
ohjauspainikkeista, valitse
"Aseta paine". Paina sitten -
painiketta ja pidä se painettuna.
"Rengaspainevaroittimen asetus
meneillään" ilmestyy monitoiminäytölle
ja rengaspaineiden varoitusvalo vilk-
kuu 3 kertaa.
Kun viesti katoaa, alustus on valmis.
nSuoritettaessa alustus
Suorita alustus vasta rengaspaineiden
säätämisen jälkeen.
Varmista myös, että renkaat ovat jäähty-
neet ennen alustusta tai rengaspaineen
säätämistä.
nAlustamisen toimenpiteet
lJos olet erehdyksessä asettanut
auton virtatilaksi OFF alustuksen
aikana, alustusta ei tarvitse tarvitse
aloittaa uudelleen, sillä alustus alkaa
automaattisesti uudelleen, kun auton
virtatilaksi valitaan ON.
lJos vahingossa suoritat alustuksen,
kun alustus ei ole tarpeen, säädä ren-
gaspaineet ohjeistettuun arvoon ren-
kaiden ollessa jäähtyneet ja suorita
alustus uudelleen.
nJos rengaspainevaroittimen alus-
tus epäonnistuu
Alustus kestää muutamia minuutteja.
Seuraavissa tapauksissa asetukset
eivät ole tallentuneet, eikä järjestelmä
voi toimia oikein. Jos rengaspaineiden
tallennus ei onnistu toistuvista yrityksistä
huolimatta, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun kor-
jaamon tutkia auto.
lKäyttäessäsi rengaspainevaroittimen
nollauspainiketta rengaspaineiden
varoitusvalo ei vilku 3 kertaa.
lAjettuasi jonkin aikaa järjestelmän
alustamisen jälkeen rengaspaineiden
varoitusvalo sytty y vilkuttuaan 1
minuutin ajan.
VAROITUS
nKun alustat rengaspainevaroitti-
men
Älä alusta rengaspaineita ennen kuin
olet säätänyt kaikkien renkaiden pai-
neet ohjeistetulle tasolle. Muuten ren-
gaspaineiden varoitusvalo ei
välttämättä syty, va ikka rengaspaine
olisi alhainen, tai valo saattaa syttyä,
vaikka rengaspaine olisi oikea.
OM42B34FI.book Page 461 Thursday, December 27, 2018 3:51 PM

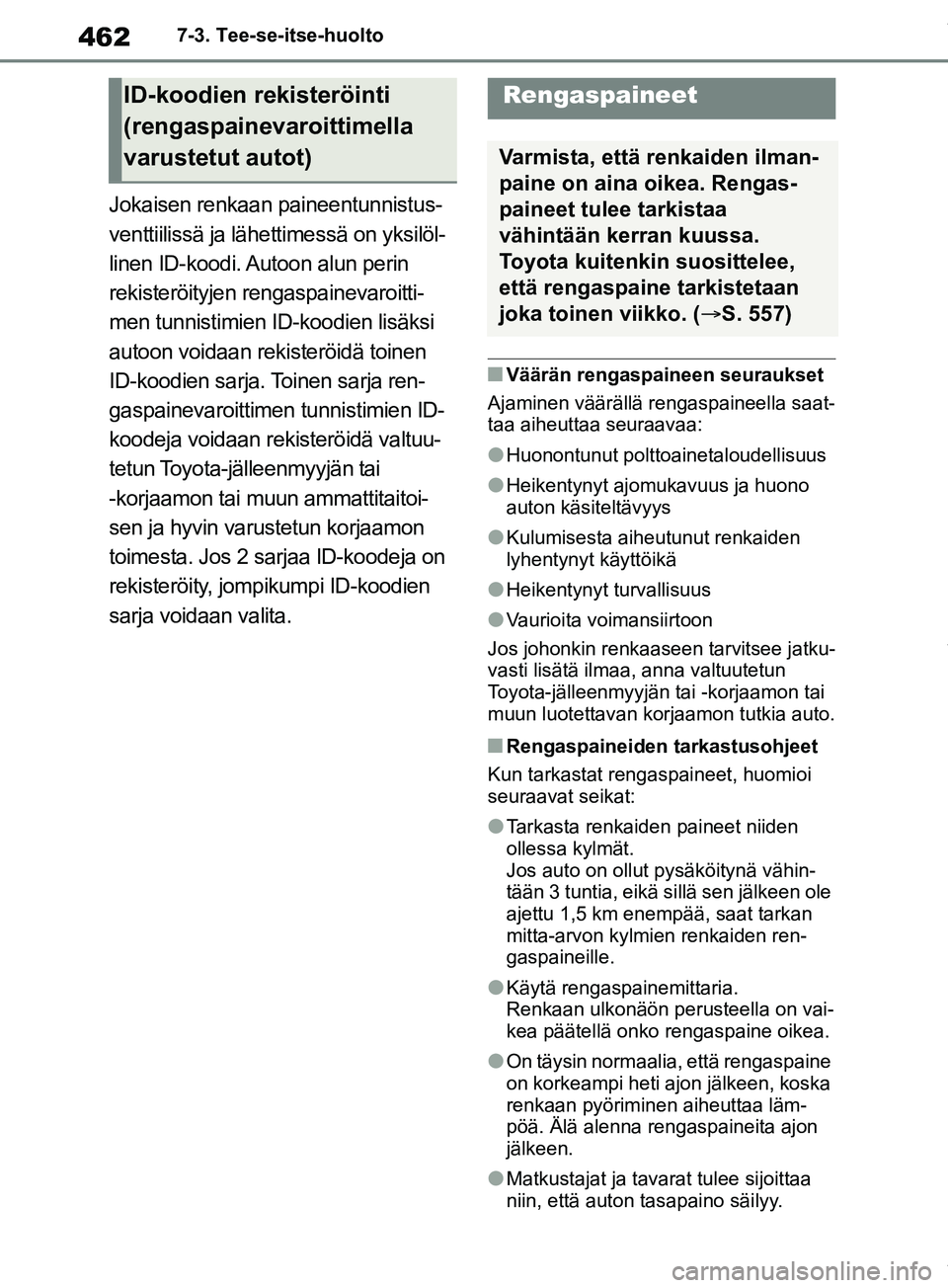

Page 462 of 602

4627-3. Tee-se-itse-huolto
Jokaisen renkaan paineentunnistus-
venttiilissä ja lähettimessä on yksilöl-
linen ID-koodi. Autoon alun perin
rekisteröityjen rengaspainevaroitti-
men tunnistimien ID-koodien lisäksi
autoon voidaan rekisteröidä toinen
ID-koodien sarja. Toinen sarja ren-
gaspainevaroittimen tunnistimien ID-
koodeja voidaan rekisteröidä valtuu-
tetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon
toimesta. Jos 2 sarjaa ID-koodeja on
rekisteröity, jompikumpi ID-koodien
sarja voidaan valita.
nVäärän rengaspaineen seuraukset
Ajaminen väärällä rengaspaineella saat-
taa aiheuttaa seuraavaa:
lHuonontunut polttoainetaloudellisuus
lHeikentynyt ajomukavuus ja huono
auton käsiteltävyys
lKulumisesta aiheutunut renkaiden
lyhentynyt käyttöikä
lHeikentynyt turvallisuus
lVaurioita voimansiirtoon
Jos johonkin renkaaseen tarvitsee jatku-
vasti lisätä ilmaa, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto.
nRengaspaineiden tarkastusohjeet
Kun tarkastat rengaspaineet, huomioi
seuraavat seikat:
lTarkasta renkaiden paineet niiden
ollessa kylmät.
Jos auto on ollut pysäköitynä vähin-
tään 3 tuntia, eikä sillä sen jälkeen ole
ajettu 1,5 km enempää, saat tarkan
mitta-arvon kylmien renkaiden ren-
gaspaineille.
lKäytä rengaspainemittaria.
Renkaan ulkonäön perusteella on vai-
kea päätellä onko rengaspaine oikea.
lOn täysin normaalia, että rengaspaine
on korkeampi heti ajon jälkeen, koska
renkaan pyöriminen aiheuttaa läm-
pöä. Älä alenna rengaspaineita ajon
jälkeen.
lMatkustajat ja tavarat tulee sijoittaa
niin, että auton tasapaino säilyy.
ID-koodien rekisteröinti
(rengaspainevaroittimella
varustetut autot)Rengaspaineet
Varmista, että renkaiden ilman-
paine on aina oikea. Rengas-
paineet tulee tarkistaa
vähintään kerran kuussa.
Toyota kuitenkin suosittelee,
että rengaspaine tarkistetaan
joka toinen viikko. ( S. 557)
OM42B34FI.book Page 462 Thursday, December 27, 2018 3:51 PM

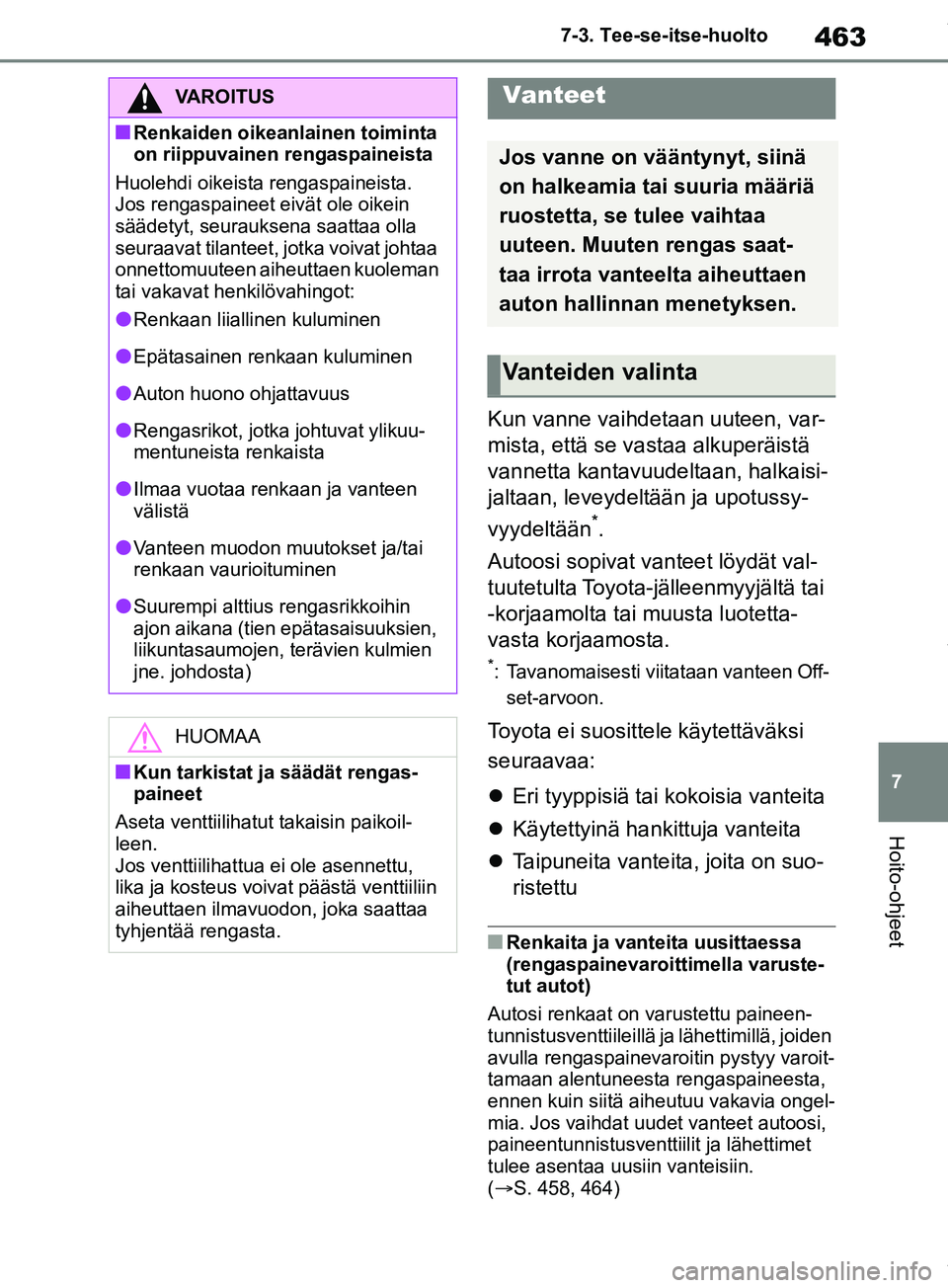

Page 463 of 602

463
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet
Kun vanne vaihdetaan uuteen, var-
mista, että se vastaa alkuperäistä
vannetta kantavuudeltaan, halkaisi-
jaltaan, leveydeltään ja upotussy-
vyydeltään
*.
Autoosi sopivat vanteet löydät val-
tuutetulta Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta luotetta-
vasta korjaamosta.
*: Tavanomaisesti viitataan vanteen Off- set-arvoon.
Toyota ei suosittele käytettäväksi
seuraavaa:
Eri tyyppisiä tai kokoisia vanteita
Käytettyinä hankittuja vanteita
Taipuneita vanteita, joita on suo-
ristettu
nRenkaita ja vanteita uusittaessa
(rengaspainevaroittimella varuste-
tut autot)
Autosi renkaat on varustettu paineen-
tunnistusventtiileillä ja lähettimillä, joiden
avulla rengaspainevaroitin pystyy varoit-
tamaan alentuneesta rengaspaineesta,
ennen kuin siitä aiheutuu vakavia ongel-
mia. Jos vaihdat uudet vanteet autoosi,
paineentunnistusventtiilit ja lähettimet
tulee asentaa uusiin vanteisiin.
(S. 458, 464)
VAROITUS
nRenkaiden oikeanlainen toiminta
on riippuvainen rengaspaineista
Huolehdi oikeista rengaspaineista.
Jos rengaspaineet eivät ole oikein
säädetyt, seurauksena saattaa olla
seuraavat tilanteet, jotka voivat johtaa
onnettomuuteen aiheuttaen kuoleman
tai vakavat henkilövahingot:
lRenkaan liiallinen kuluminen
lEpätasainen renkaan kuluminen
lAuton huono ohjattavuus
lRengasrikot, jotka johtuvat ylikuu-
mentuneista renkaista
lIlmaa vuotaa renkaan ja vanteen
välistä
lVanteen muodon muutokset ja/tai
renkaan vaurioituminen
lSuurempi alttius rengasrikkoihin
ajon aikana (tien epätasaisuuksien,
liikuntasaumojen, terävien kulmien
jne. johdosta)
HUOMAA
nKun tarkistat ja säädät rengas-
paineet
Aseta venttiilihatut takaisin paikoil-
leen.
Jos venttiilihattua ei ole asennettu,
lika ja kosteus voivat päästä venttiiliin
aiheuttaen ilmavuodon, joka saattaa
tyhjentää rengasta.
Vanteet
Jos vanne on vääntynyt, siinä
on halkeamia tai suuria määriä
ruostetta, se tulee vaihtaa
uuteen. Muuten rengas saat-
taa irrota vanteelta aiheuttaen
auton hallinnan menetyksen.
Vanteiden valinta
OM42B34FI.book Page 463 Thursday, December 27, 2018 3:51 PM

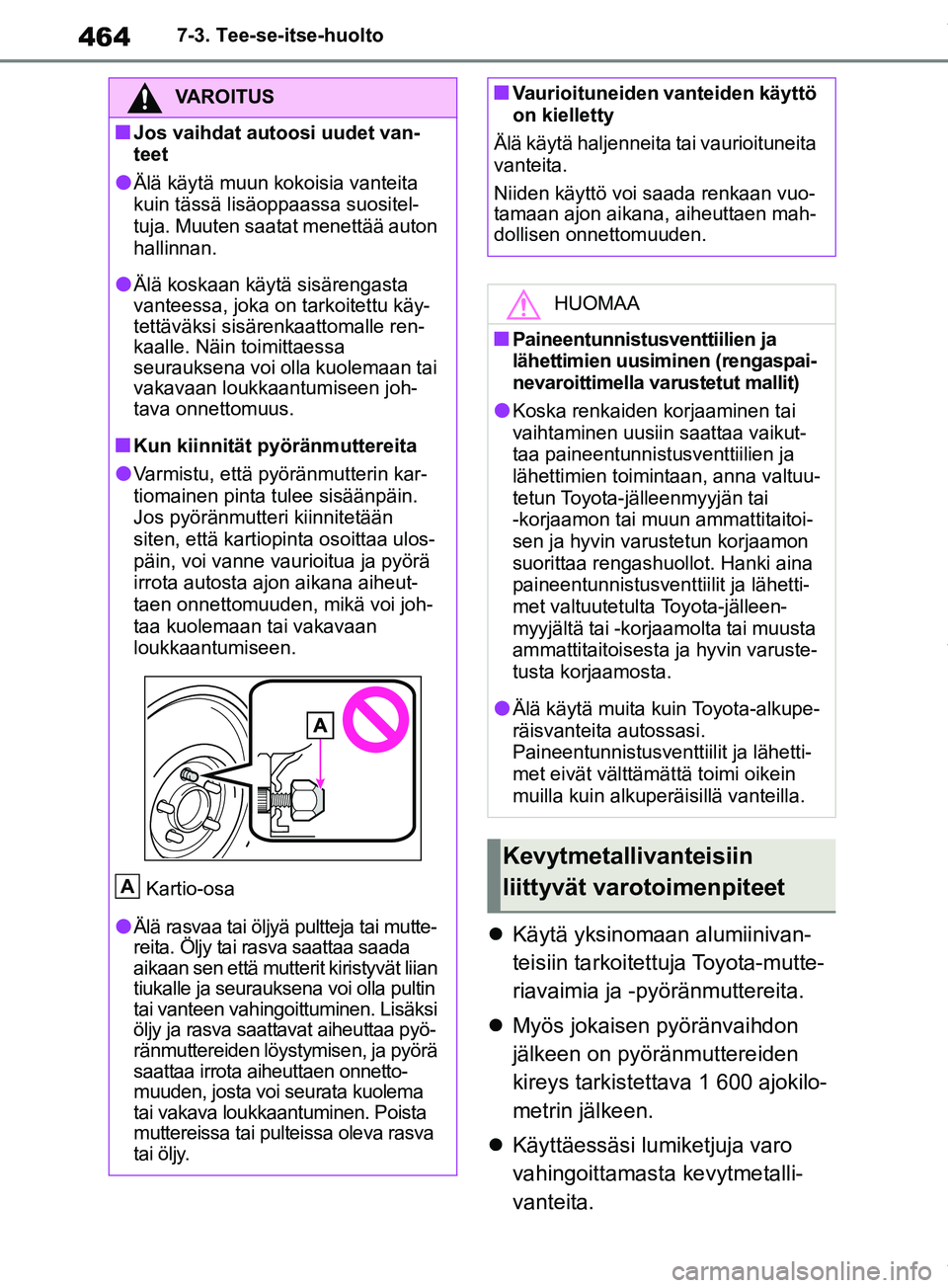

Page 464 of 602

4647-3. Tee-se-itse-huolto
Käytä yksinomaan alumiinivan-
teisiin tarkoitettuja Toyota-mutte-
riavaimia ja -pyöränmuttereita.
Myös jokaisen pyöränvaihdon
jälkeen on pyöränmuttereiden
kireys tarkistettava 1 600 ajokilo-
metrin jälkeen.
Käyttäessäsi lumiketjuja varo
vahingoittamasta kevytmetalli-
vanteita.
VAROITUS
nJos vaihdat autoosi uudet van-
teet
lÄlä käytä muun kokoisia vanteita
kuin tässä lisäoppaassa suositel-
tuja. Muuten saatat menettää auton
hallinnan.
lÄlä koskaan käytä sisärengasta
vanteessa, joka on tarkoitettu käy-
tettäväksi sisärenk aattomalle ren-
kaalle. Näin toimittaessa
seurauksena voi olla kuolemaan tai
vakavaan loukkaantumiseen joh-
tava onnettomuus.
nKun kiinnität pyöränmuttereita
lVarmistu, että pyöränmutterin kar-
tiomainen pinta tulee sisäänpäin.
Jos pyöränmutteri kiinnitetään
siten, että kartiopinta osoittaa ulos-
päin, voi vanne vaurioitua ja pyörä
irrota autosta ajon aikana aiheut-
taen onnettomuuden, mikä voi joh-
taa kuolemaan tai vakavaan
loukkaantumiseen.
Kartio-osa
lÄlä rasvaa tai öljyä pultteja tai mutte-
reita. Öljy tai rasva saattaa saada
aikaan sen että mutterit kiristyvät liian
tiukalle ja seurauksena voi olla pultin
tai vanteen vahingoittuminen. Lisäksi
öljy ja rasva saa ttavat aiheuttaa pyö-
ränmuttereiden löystymisen, ja pyörä
saattaa irrota aiheuttaen onnetto-
muuden, josta voi seurata kuolema
tai vakava loukkaan tuminen. Poista
muttereissa tai pulteissa oleva rasva
tai öljy.
A
nVaurioituneiden vanteiden käyttö
on kielletty
Älä käytä haljenneita tai vaurioituneita
vanteita.
Niiden käyttö voi saada renkaan vuo-
tamaan ajon aikana, aiheuttaen mah-
dollisen onnettomuuden.
HUOMAA
nPaineentunnistusventtiilien ja
lähettimien uusiminen (rengaspai-
nevaroittimella varustetut mallit)
lKoska renkaiden korjaaminen tai
vaihtaminen uusiin saattaa vaikut-
taa paineentunnistusventtiilien ja
lähettimien toimintaan, anna valtuu-
tetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoi-
sen ja hyvin varustetun korjaamon
suorittaa rengashuollot. Hanki aina
paineentunnistusventtiilit ja lähetti-
met valtuutetulta Toyota-jälleen-
myyjältä tai -korjaamolta tai muusta
ammattitaitoisesta ja hyvin varuste-
tusta korjaamosta.
lÄlä käytä muita kuin Toyota-alkupe-
räisvanteita autossasi.
Paineentunnistusventtiilit ja lähetti-
met eivät välttämä ttä toimi oikein
muilla kuin alkuperäisillä vanteilla.
Kevytmetallivanteisiin
liittyvät varotoimenpiteet
OM42B34FI.book Page 464 Thursday, December 27, 2018 3:51 PM
Page 465 of 602

465
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet

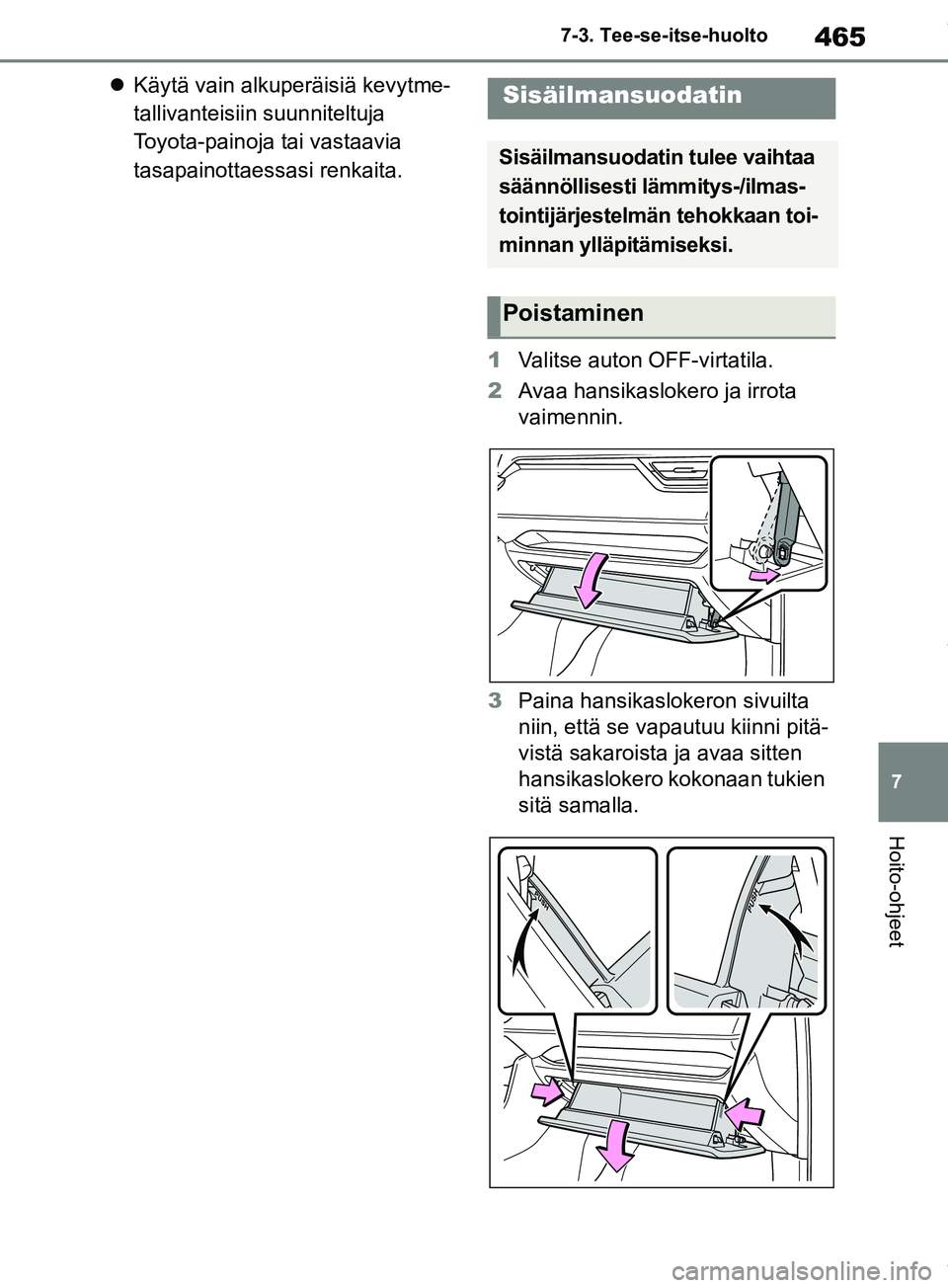

Käytä vain alkuperäisiä kevytme-
tallivanteisiin suunniteltuja
Toyota-painoja tai vastaavia
tasapainottaessasi renkaita.
1Valitse auton OFF-virtatila.
2 Avaa hansikaslokero ja irrota
vaimennin.
3 Paina hansikaslokeron sivuilta
niin, että se vapautuu kiinni pitä-
vistä sakaroista ja avaa sitten
hansikaslokero kokonaan tukien
sitä samalla.Sisäilmansuodatin
Sisäilmansuodatin tulee vaihtaa
säännöllisesti lämmitys-/ilmas-
tointijärjestelmän tehokkaan toi-
minnan ylläpitämiseksi.
Poistaminen
OM42B34FI.book Page 465 Thursday, December 27, 2018 3:51 PM

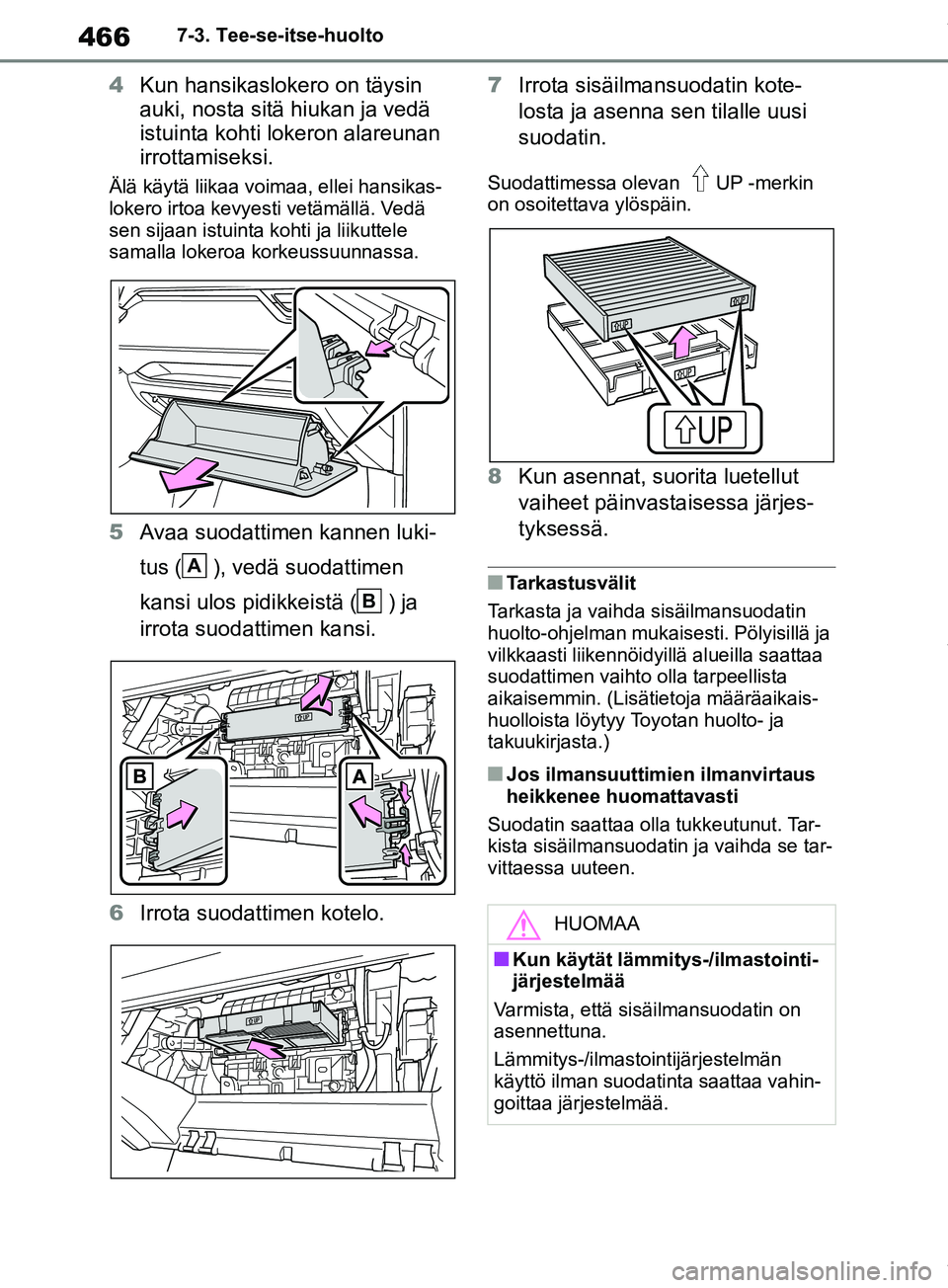

Page 466 of 602

4667-3. Tee-se-itse-huolto
4Kun hansikaslokero on täysin
auki, nosta sitä hiukan ja vedä
istuinta kohti lokeron alareunan
irrottamiseksi.
Älä käytä liikaa voimaa, ellei hansikas-
lokero irtoa kevyesti vetämällä. Vedä
sen sijaan istuinta kohti ja liikuttele
samalla lokeroa korkeussuunnassa.
5Avaa suodattimen kannen luki-
tus ( ), vedä suodattimen
kansi ulos pidikkeistä ( ) ja
irrota suodattimen kansi.
6 Irrota suodattimen kotelo. 7
Irrota sisäilmansuodatin kote-
losta ja asenna sen tilalle uusi
suodatin.
Suodattimessa olevan UP -merkin
on osoitettava ylöspäin.
8Kun asennat, suorita luetellut
vaiheet päinvast aisessa järjes-
tyksessä.
nTarkastusvälit
Tarkasta ja vaihda sisäilmansuodatin
huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa
suodattimen vaihto olla tarpeellista
aikaisemmin. (Lisätietoja määräaikais-
huolloista löytyy Toyotan huolto- ja
takuukirjasta.)
nJos ilmansuuttimien ilmanvirtaus
heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut. Tar-
kista sisäilmansuodatin ja vaihda se tar-
vittaessa uuteen.
A
B
HUOMAA
nKun käytät lämmitys-/ilmastointi-
järjestelmää
Varmista, että sisäilmansuodatin on
asennettuna.
Lämmitys-/ilmastointijärjestelmän
käyttö ilman suodatinta saattaa vahin-
goittaa järjestelmää.
OM42B34FI.book Page 466 Thursday, December 27, 2018 3:51 PM
Page 467 of 602

467
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet

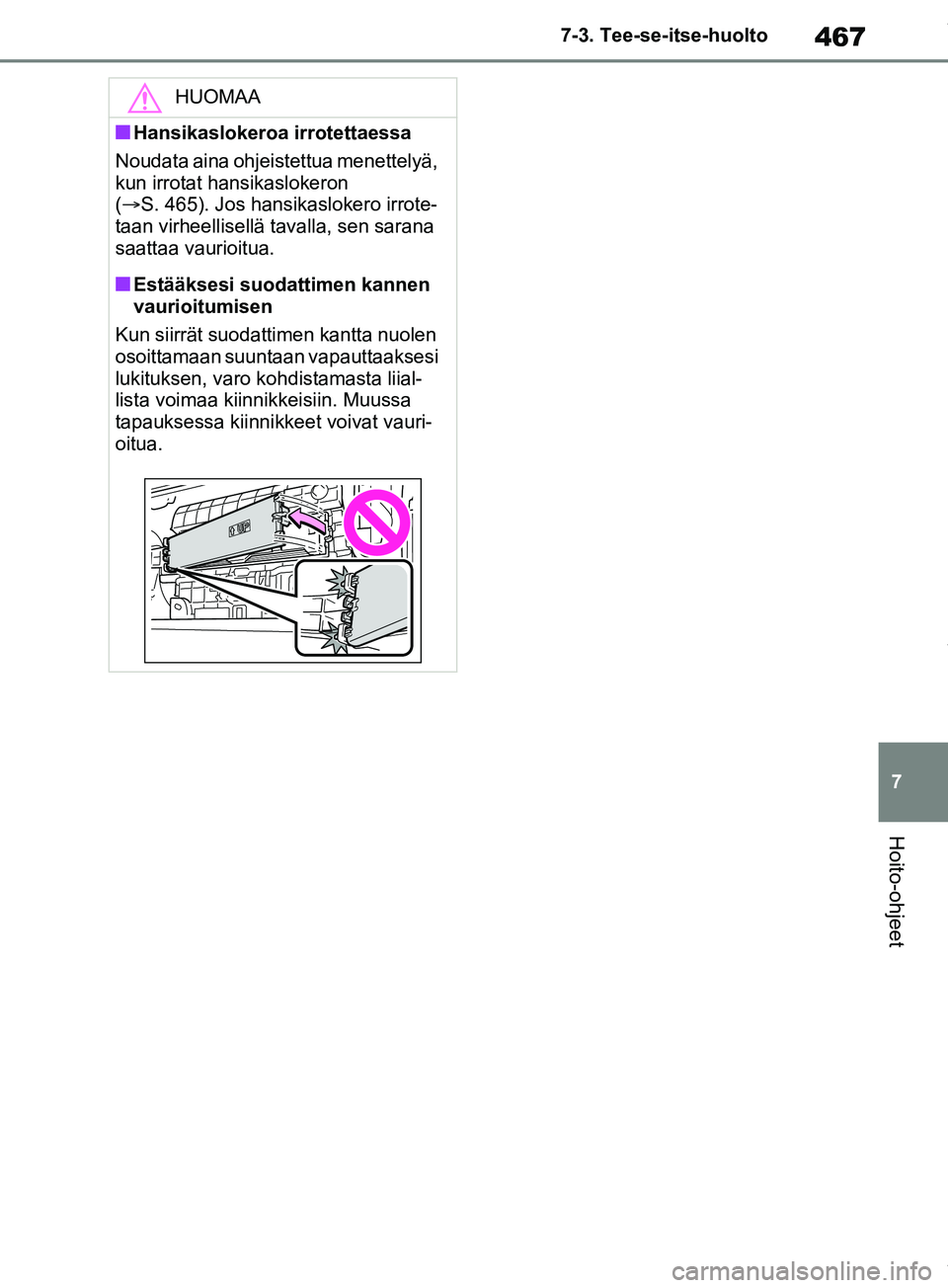

HUOMAA
nHansikaslokeroa irrotettaessa
Noudata aina ohjeistettua menettelyä,
kun irrotat hansikaslokeron
( S. 465). Jos hansikaslokero irrote-
taan virheellisellä tavalla, sen sarana
saattaa vaurioitua.
nEstääksesi suodattimen kannen
vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo kohdistamasta liial-
lista voimaa kiinnikkeisiin. Muussa
tapauksessa kiinnikk eet voivat vauri-
oitua.
OM42B34FI.book Page 467 Thursday, December 27, 2018 3:51 PM
Page 468 of 602

4687-3. Tee-se-itse-huolto

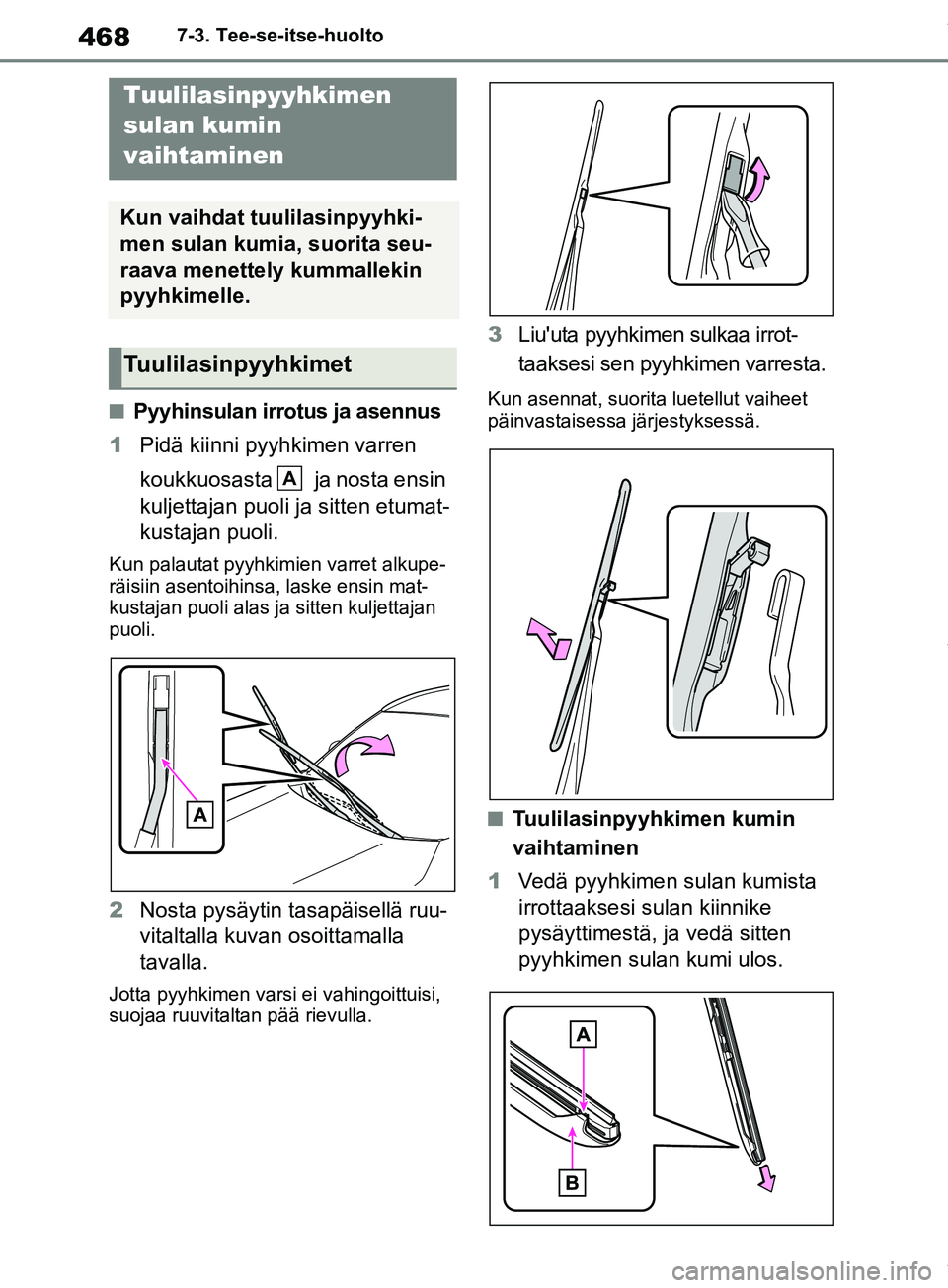

nPyyhinsulan irrotus ja asennus
1 Pidä kiinni pyyhkimen varren
koukkuosasta ja nosta ensin
kuljettajan puoli ja sitten etumat-
kustajan puoli.
Kun palautat pyyhkimien varret alkupe-
räisiin asentoihinsa, laske ensin mat-
kustajan puoli alas ja sitten kuljettajan
puoli.
2Nosta pysäytin tasapäisellä ruu-
vitaltalla kuvan osoittamalla
tavalla.
Jotta pyyhkimen varsi ei vahingoittuisi,
suojaa ruuvitaltan pää rievulla.
3 Liu'uta pyyhkimen sulkaa irrot-
taaksesi sen pyyhkimen varresta.
Kun asennat, suorita luetellut vaiheet
päinvastaisessa järjestyksessä.
nTuulilasinpyyhkimen kumin
vaihtaminen
1 Vedä pyyhkimen sulan kumista
irrottaaksesi sulan kiinnike
pysäyttimestä, ja vedä sitten
pyyhkimen sulan kumi ulos.
Tuulilasinpyyhkimen
sulan kumin
vaihtaminen
Kun vaihdat tuulilasinpyyhki-
men sulan kumia, suorita seu-
raava menettely kummallekin
pyyhkimelle.
Tuulilasinpyyhkimet
A
OM42B34FI.book Page 468 Thursday, December 27, 2018 3:51 PM
Page 469 of 602

469
7
7-3. Tee-se-itse-huolto
Hoito-ohjeet

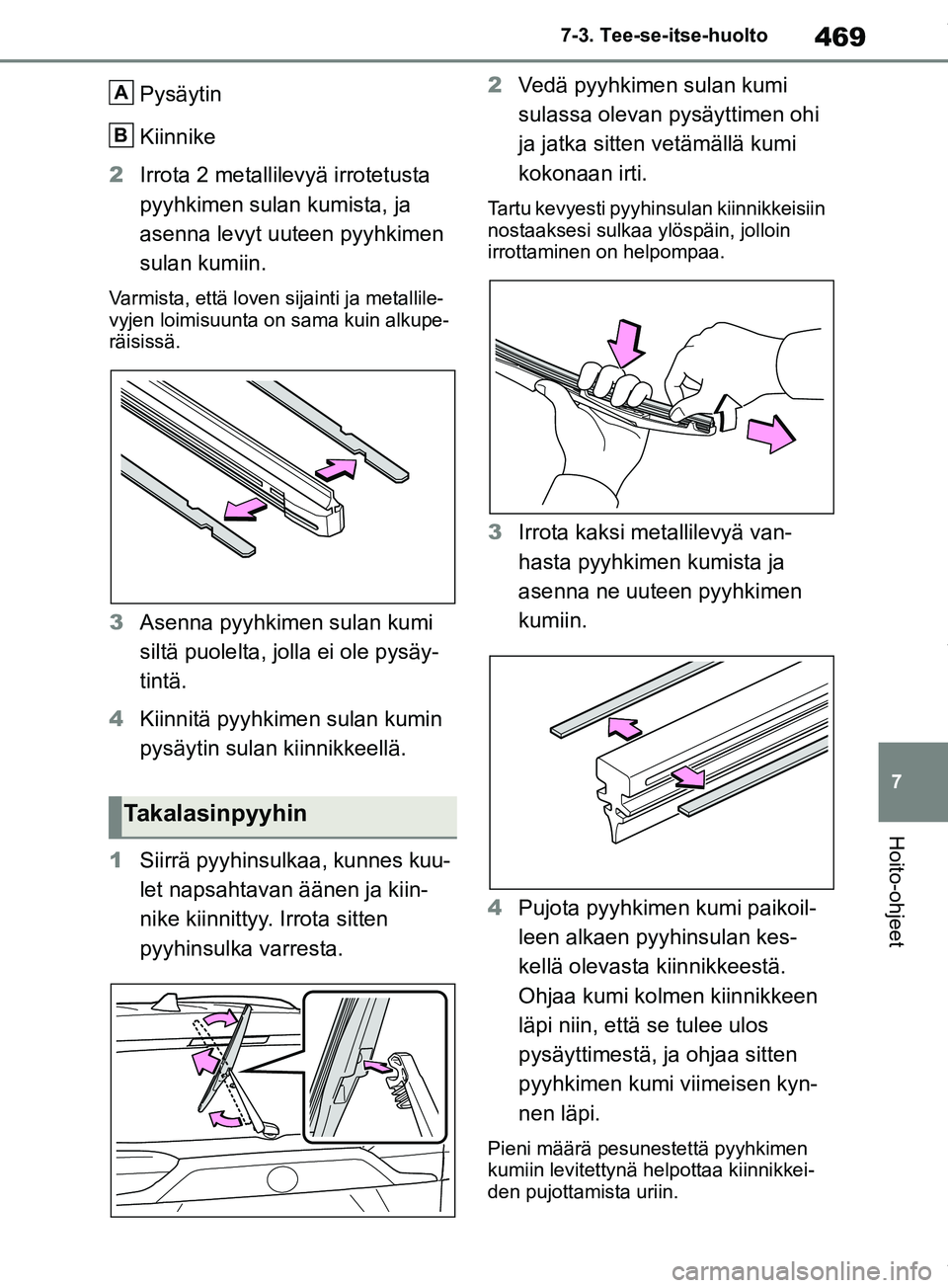

Pysäytin
Kiinnike
2 Irrota 2 metallilevyä irrotetusta
pyyhkimen sulan kumista, ja
asenna levyt uuteen pyyhkimen
sulan kumiin.
Varmista, että loven sijainti ja metallile-
vyjen loimisuunta on sama kuin alkupe-
räisissä.
3Asenna pyyhkimen sulan kumi
siltä puolelta, jolla ei ole pysäy-
tintä.
4 Kiinnitä pyyhkimen sulan kumin
pysäytin sulan kiinnikkeellä.
1 Siirrä pyyhinsulkaa, kunnes kuu-
let napsahtavan äänen ja kiin-
nike kiinnittyy. Irrota sitten
pyyhinsulka varresta. 2
Vedä pyyhkimen sulan kumi
sulassa olevan pysäyttimen ohi
ja jatka sitten vetämällä kumi
kokonaan irti.
Tartu kevyesti pyyhin sulan kiinnikkeisiin
nostaaksesi sulkaa ylöspäin, jolloin
irrottaminen on helpompaa.
3 Irrota kaksi metallilevyä van-
hasta pyyhkimen kumista ja
asenna ne uuteen pyyhkimen
kumiin.
4 Pujota pyyhkimen kumi paikoil-
leen alkaen pyyhinsulan kes-
kellä olevasta kiinnikkeestä.
Ohjaa kumi kolmen kiinnikkeen
läpi niin, että se tulee ulos
pysäyttimestä, ja ohjaa sitten
pyyhkimen kumi viimeisen kyn-
nen läpi.
Pieni määrä pesunestettä pyyhkimen
kumiin levitettynä helpottaa kiinnikkei-
den pujottamista uriin.
Takalasinpyyhin
A
B
OM42B34FI.book Page 469 Thursday, December 27, 2018 3:51 PM
Page 470 of 602

4707-3. Tee-se-itse-huolto

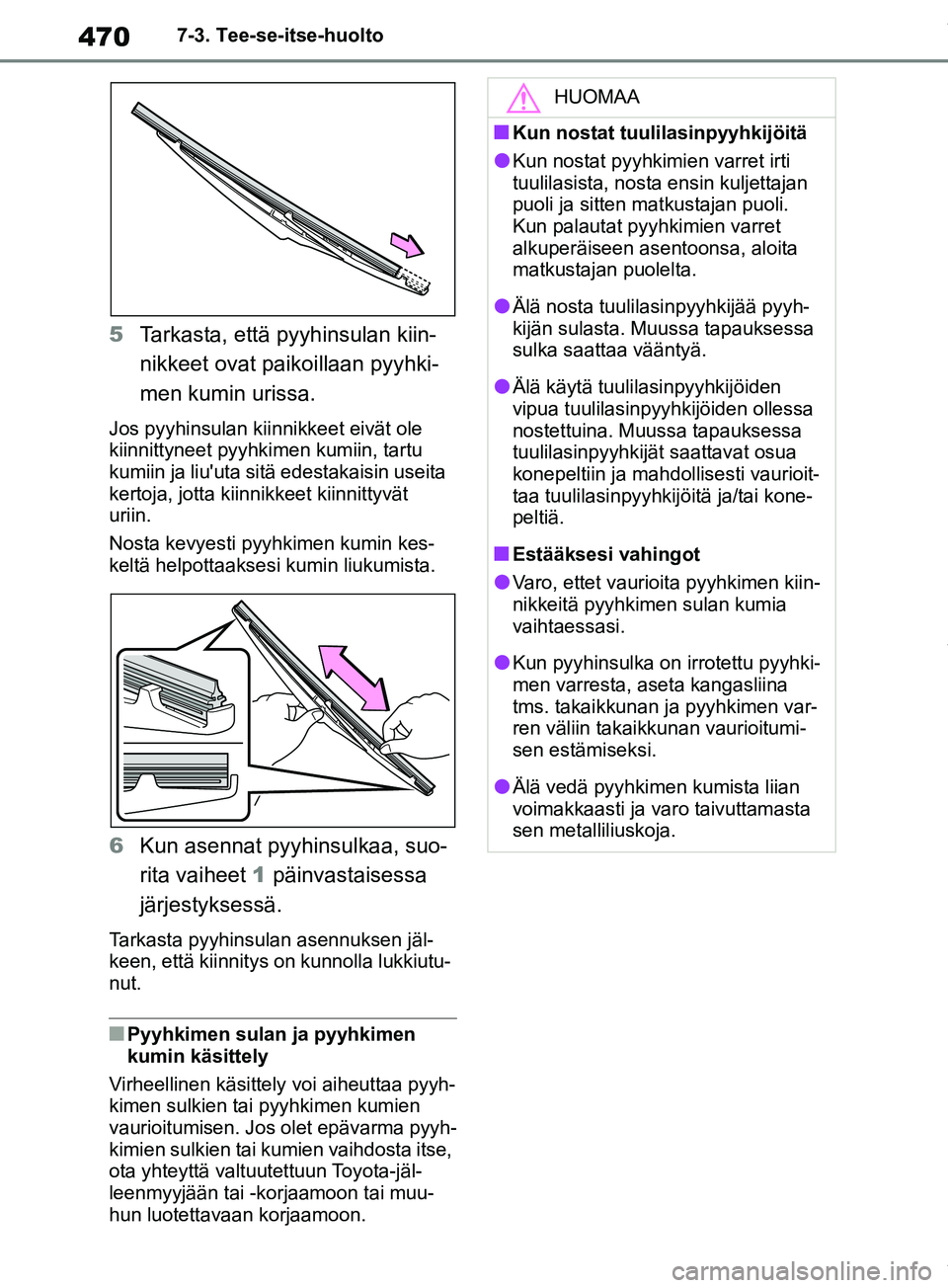

5Tarkasta, että pyyhinsulan kiin-
nikkeet ovat paik oillaan pyyhki-
men kumin urissa.
Jos pyyhinsulan kiinnikkeet eivät ole
kiinnittyneet pyyhkimen kumiin, tartu
kumiin ja liu'uta sitä edestakaisin useita
kertoja, jotta kiinnikkeet kiinnittyvät
uriin.
Nosta kevyesti pyyhkimen kumin kes-
keltä helpottaaksesi kumin liukumista.
6Kun asennat pyyhinsulkaa, suo-
rita vaiheet 1 päinvastaisessa
järjestyksessä.
Tarkasta pyyhinsulan asennuksen jäl-
keen, että kiinnitys on kunnolla lukkiutu-
nut.
nPyyhkimen sulan ja pyyhkimen
kumin käsittely
Virheellinen käsittely voi aiheuttaa pyyh-
kimen sulkien tai pyyhkimen kumien
vaurioitumisen. Jos olet epävarma pyyh-
kimien sulkien tai ku mien vaihdosta itse,
ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
HUOMAA
nKun nostat tuulilasinpyyhkijöitä
lKun nostat pyyhki mien varret irti
tuulilasista, nosta ensin kuljettajan
puoli ja sitten matkustajan puoli.
Kun palautat pyyhkimien varret
alkuperäiseen asentoonsa, aloita
matkustajan puolelta.
lÄlä nosta tuulilasi npyyhkijää pyyh-
kijän sulasta. Muussa tapauksessa
sulka saattaa vääntyä.
lÄlä käytä tuulilasinpyyhkijöiden
vipua tuulilasinpyyhkijöiden ollessa
nostettuina. Muu ssa tapauksessa
tuulilasinpyyhkijät saattavat osua
konepeltiin ja mahdollisesti vaurioit-
taa tuulilasinpyyhkijöitä ja/tai kone-
peltiä.
nEstääksesi vahingot
lVaro, ettet vaurioita pyyhkimen kiin-
nikkeitä pyyhkimen sulan kumia
vaihtaessasi.
lKun pyyhinsulka on irrotettu pyyhki-
men varresta, aseta kangasliina
tms. takaikkunan ja pyyhkimen var-
ren väliin takaikkunan vaurioitumi-
sen estämiseksi.
lÄlä vedä pyyhkimen kumista liian
voimakkaasti ja varo taivuttamasta
sen metalliliuskoja.
OM42B34FI.book Page 470 Thursday, December 27, 2018 3:51 PM
