TOYOTA RAV4 2018 Upute Za Rukovanje (in Croatian)

61
1 1-2. Sigurnost djece
Za sigurnost i zaštitu
Dječje sjedalice spomenute u tablici možda nisu dostupne izvan područja
EU.
Kada postavljate neke vrste dječjih
sjedalica na stražnja sjedala,
možda neće biti moguće ispravno
upotrijebiti sigurnosne pojaseve
smještene pored dječje sjedalice
bez ometanja sjedalice ili utjecanja
na učinkovitost sigurnosnog
pojasa. Pobrinite se da vam sigur-
nosni pojas prianja uz rame i nisko
uz kukove. Ako to nije slučaj ili ako
se pojas preklapa s dječjom sjedali-
com, premjestite je drugdje.
U suprotnom biste mogli izazvati
pogibiju ili teške ozljede.
Kada postavljate dječju sjedalicu
na stražnja sjedala, podesite prednje sjedalo tako da ne smeta
djetetu ni dječjoj sjedalici.
Za postavljanje dječje sjedalice
s postoljem, ako se sjedalica
preklapa s naslonom kada je
postavljate na postolje, spuštajte
naslon dok ne dođete do polo-
žaja u kojem više nema prekla-
panja.
Ako je gornja točka sidrenja
sigurnosnog pojasa ispred vodi-
lice sigurnosnog pojasa na dječ-
joj sjedalici, pomaknite sjedište
prema naprijed.
II, III
15 do
36 kg
KIDFIX XP
SICT (da/ne)
da
Pričvršći-
vanje
samo
pojasomda
Pričvr-
šćivanje
samo
pojasomda
Pričvr-
šćivanje
samo
pojasom
daneda
MAXI PLUS
(da/ne)
da
Pričvršći-
vanje
samo
pojasomda
Pričvr-
šćivanje
samo
pojasomda
Pričvr-
šćivanje
samo
pojasom
daneda
Težinske
skupinePreporučena
dječja sjedalica
Položaj sjedala
Vozila bez
prekidača
za ručno
uključiva-
nje i isklju-
čivanje
zračnih
jastukaVozila s prekida-
čem za ručno
uključivanje
i isključivanje zrač-
nih jastuka
Prekidač zračnog
jastuka
ONOFF

621-2. Sigurnost djece
Za postavljanje dječje sjedalice
za veće dijete, ako je dijete u sje-
dalici u potpuno uspravnom
položaju, namjestite naslon
u najudobniji položaj. Ako je gor-
nja točka sidrenja sigurnosnog
pojasa ispred vodilice pojasa na
dječjoj sjedalici, pomaknite sjedi-
šte prema naprijed.
Provjerite upute za postavljanje dječje sjedalice u priručniku koji ste dobili
uz sjedalicu.

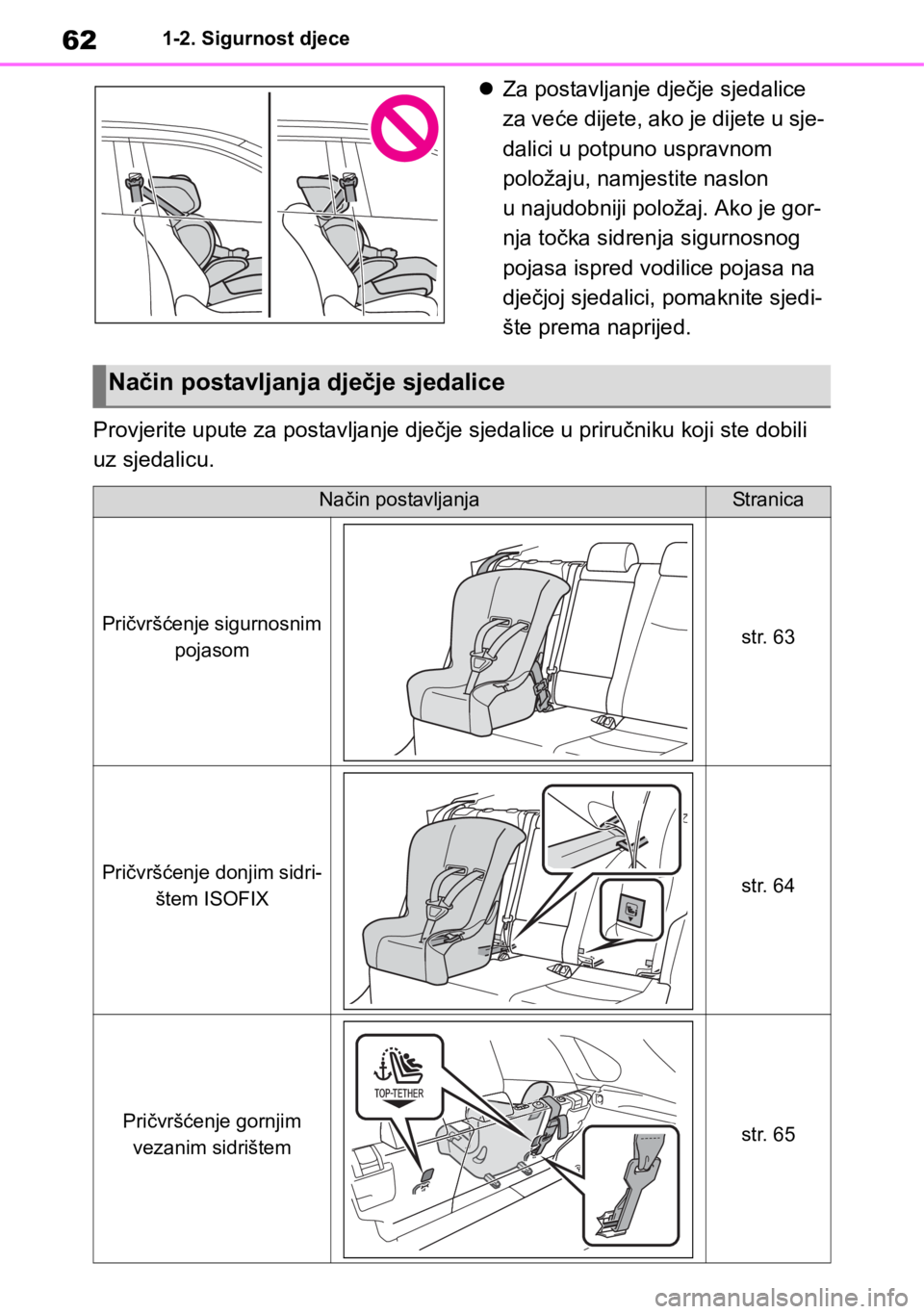

Način postavljanja dječje sjedalice
Način postavljanjaStra nica
Pričvršćenje sigurnosnim
pojasomstr. 63
Pričvršćenje donjim sidri-
štem ISOFIXstr. 64
Pričvršćenje gornjim
vezanim sidrištemstr. 65

63
1 1-2. Sigurnost djece
Za sigurnost i zaštitu
■Postavljanje dječje sjedalice
s pomoću sigurnosnog pojasa
Postavite dječju sjedalicu prema
uputama koje ste dobili uz samu
sjedalicu.
Ako dostupna dječja sjedalica nije
iz kategorije „univerzalno” (ili se
potrebne informacije ne nalaze
u tablici), pogledajte „Popis vozila”
koji je isporučio proizvođač dječje
sjedalice za informacije o mogućim
položajima postavljanja ili provje-
rite kompatibilnost nakon što upi-
tate prodavača dječje sjedalice.
(str. 55, 56)
1Ako je postavljanje dječje
sjedalice na suvozačevo sjedalo
neizbježno, pogledajte str. 52
za podešavanje suvozačeva
sjedala.
2Namjestite naslon sjedala
u uspravni položaj. Prilikom
postavljanja dječje sjedalice
okrenute prema naprijed, ako
postoji jaz između dječje sjeda-
lice i naslona sjedala, podeša-
vajte nagib naslona dok ne
postignete čvrsti dodir.
3Ako se naslon za glavu preklapa
s dječjom sjedalicom, a moguće
ga je izvaditi, izvadite ga.
U suprotnom postavite naslon
za glavu u najviši položaj.
(str. 226)4Provucite sigurnosni pojas kroz
dječju sjedalicu i umetnite jezi-
čac sigurnosnog pojasa
u kopču. Vodite računa o tome
da pojas nije uvijen. Učvrstite
sigurnosni pojas na dječjoj sje-
dalici sukladno uputama koje
ste dobili uz dječju sjedalicu.
5Ako vaša dječja sjedalica ne ras-
polaže sustavom za blokiranje
sigurnosnog pojasa, osigurajte
dječju sjedalicu od pomicanja
sigurnosnom kopčom.
6Nakon postavljanja dječje sjeda-
lice, pomičite je rukom naprijed-
natrag da biste se uvjerili da je
dobro učvršćena. (str. 64)
Dječja sjedalica pričvršćena
sigurnosnim pojasom

641-2. Sigurnost djece
■Uklanjanje dječje sjedalice
pričvršćene sigurnosnim
pojasom
Pritisnite gumb za oslobađanje
sigurnosnog pojasa na kopči i u cije-
losti namotajte sigurnosni pojas.
Kada oslobodite sigurnosni pojas na
kopči, dječja sjedalica bi mogla odsko-
čiti uslijed vraćanja sjedišta u izvorni
položaj. Oslobodite sigurnosni pojas
držeći pri tome pritisnutu dječju sjeda-
licu prema dolje.
S obzirom na to da se sigurnosni pojas
automatski namata, polako ga vratite
u namotani položaj.
■Prilikom postavljanja dječje sjeda-
lice
Prilikom postavljanja dječje sjedalice bit
će vam potrebna dodatna kopča za blo-
kiranje. Pratite upute koje daje proizvo-
đač sjedalice. Ako na vašoj dječjoj
sjedalici nema dodatne kopče za bloki-
ranje možete je kupiti od bilo kojeg ovla-
štenog prodavača ili servisera Toyote ili
drugog pouzdanog servisera: Kopča za
blokiranje dječje sjedalice
(Kataloški broj 73119 - 22010)
■Donje sidrenje ISOFIX (dječje
sjedalice ISOFIX)
Donje šipke za pričvršćenje nalaze
se na vanjskim stražnjim sjedalima.
(Na sjedalima se nalaze oznake
koje označavaju smještaj sidrišta.)
UPOZORENJE
■Prilikom postavljanja dječje sje-
dalice
Pridržavajte se sljedećih mjera opreza.
U suprotnom biste mogli izazvati pogi-
biju ili teške ozljede.
●Nemojte dopuštati djeci da se igraju
sigurnosnim pojasom. Uvrtanje
sigurnosnog pojasa oko dječjeg
vrata može dovesti do gušenja ili
drugih teških ozljeda koje mogu
dovesti do pogibije. Ako se to
dogodi i ne možete osloboditi kopču
sigurnosnog pojasa, potrebno je
škarama prerezati pojas.
●Provjerite je li jezičac sigurno
zakopčan u kopči te je li sigurnosni
pojas negdje uvijen.
●Protresite dječju sjedalicu u raznim
smjerovima (naprijed, natrag, lijevo,
desno) da biste provjerili je li dobro
učvršćena.
●Nikada nemojte namještati sjedalo
nakon pričvršćenja dječje sjedalice.
●Prilikom postavljanja sjedalice za
starije dijete uvijek pazite da je gor-
nji dio pojasa postavljen preko sre-
dišta djetetovog ramena. Pojas bi
trebalo držati čim dalje od djeteto-
vog vrata, ali ne tako da spada
s njegovog ramena.
●Pridržavajte se svih uputa koje daje
proizvođač dječje sjedalice.
Dječja sjedalica pričvršćena
donjim sidrištem ISOFIX

65
1 1-2. Sigurnost djece
Za sigurnost i zaštitu
■Postavljanje s donjim sidre-
njem ISOFIX (dječje sjedalice
ISOFIX)
Postavite dječju sjedalicu prema
uputama koje ste dobili uz samu
sjedalicu.
Ako dostupna dječja sjedalica nije
iz kategorije „univerzalno” (ili se
potrebne informacije ne nalaze
u tablici), pogledajte „Popis vozila”
koji je isporučio proizvođač dječje
sjedalice za informacije o mogućim
položajima postavljanja ili provje-
rite kompatibilnost nakon što upi-
tate prodavača dječje sjedalice.
(str. 55, 56)
1Namjestite naslon sjedala
u uspravni položaj. Prilikom
postavljanja dječje sjedalice
okrenute prema naprijed, ako
postoji jaz između dječje sjeda-
lice i naslona sjedala, podeša-
vajte nagib naslona dok ne
postignete čvrsti dodir.
2Ako se naslon za glavu preklapa
s dječjom sjedalicom, a moguće
ga je izvaditi, izvadite ga.
U suprotnom postavite naslon
za glavu u najviši položaj.
(str. 226)
3Utvrdite smještaj šipki za pričvr-
šćenje i postavite dječju sjeda-
licu na to sjedalo.
Šipke su ugrađene u procjepu između
sjedišta i naslona.
4Nakon postavljanja dječje sjeda-
lice, pomičite je rukom naprijed-
natrag da biste se uvjerili da je
dobro učvršćena. (str. 64)
■Gornja vezana sidrišta
Gornja vezana sidrišta nalaze se
na vanjskim stražnjim sjedalima.
UPOZORENJE
■Prilikom postavljanja dječje sje-
dalice
Pridržavajte se sljedećih mjera
opreza.
U suprotnom biste mogli izazvati
pogibiju ili teške ozljede.
●Nikada nemojte namještati sjedalo
nakon pričvršćenja dječje sjedalice.
●Prilikom upotrebe donjih sidrišta
svakako provjerite ima li kakvih
predmeta u okolici sidrišta te da
sigurnosni pojas nije uhvaćen iza
dječje sjedalice.
●Pridržavajte se svih uputa koje daje
proizvođač dječje sjedalice.
Upotreba gornjeg vezanog
sidrišta

661-2. Sigurnost djece
Upotrebljavajte gornja vezana sidri-
šta kada postavljate gornju vrpcu.
Gornja vezana sidrišta
Gornja vrpca
■Postavljanje gornje vrpce na
gornje vezano sidrište
Postavite dječju sjedalicu prema
uputama koje ste dobili uz samu
sjedalicu.
1Postavite naslon za glavu u naj-
viši položaj.
Ako se naslon za glavu preklapa s dječ-
jom sjedalicom ili ometa postavljanje
gornje vrpce, a moguće ga je izvaditi,
izvadite ga. (str. 226)
2Zakačite kuku na gornje vezano
sidrište i pritegnite gornju vrpcu.
Provjerite je li gornja vrpca dobro zaka-
čena. (str. 64)
Prilikom postavljanja dječje sjedalice uz
podignut naslon za glavu provucite gor-nju vrpcu ispod naslona za glavu.
Kuka
Gornja vrpca
A
BUPOZORENJE
■Prilikom postavljanja dječje sje-
dalice
Pridržavajte se sljedećih mjera
opreza.
U suprotnom biste mogli izazvati
pogibiju ili teške ozljede.
●Čvrsto zakačite gornju vrpcu
i vodite računa da pojas ne bude
uvijen.
●Nemojte gornju vrpcu kačiti za bilo
što drugo osim gornja vezana sidri-
šta.
●Nikada nemojte namještati sjedalo
nakon pričvršćenja dječje sjedalice.
●Pridržavajte se svih uputa koje daje
proizvođač dječje sjedalice.
●Prilikom postavljanja dječje sjeda-
lice uz podignut naslon za glavu,
nakon podizanja naslona za glavu,
a zatim i pričvršćivanja za gornje
vezano sidrište, nemojte spuštati
naslon za glavu.
A
B

67
1 1-3. Pomoć u slučaju nužde
Za sigurnost i zaštitu
1-3.Pomoć u slučaju nužde
*1: Ovisno o opremi
*2: Radi u zoni pokrivenosti uslugom
eCall. Ime ovog sustava razlikuje se
od zemlje do zemlje.
Tip A
Gumb „SOS”
*
Svjetlosni pokazateljiMikrofon
Zvučnik
*: Taj je gumb namijenjen za komunika-
ciju s operaterom sustava eCall.
Drugi gumbi SOS dostupni u drugim
sustavima na motornom vozilu nisu
povezani s ovim uređajem i nisu
namijenjeni komunikaciji s operate-
rom sustava eCall.
Tip B
Gumb „SOS”
*
Svjetlosni pokazatelji
Mikrofon
Zvučnik
*: Taj je gumb namijenjen za komunika-
ciju s operaterom sustava eCall.
Drugi gumbi SOS dostupni u drugim
sustavima na motornom vozilu nisu
povezani s ovim uređajem i nisu
namijenjeni komunikaciji s operate-
rom sustava eCall.
■Automatski pozivi u nuždi -
Automatic Emergency Calls
Ako se aktivira neki zračni jastuk,
sustav je konstruiran da automatski
eCall*1, 2
Sustav eCall je telematska
usluga koja upotrebljava
podatke globalnog navigacij-
skog satelitskog sustava
(GNSS) i ugrađenu mobilnu
tehnologiju da bi omogućila
upućivanje sljedećih poziva
u slučaju nužde: automatski
pozivi u nuždi (automatske
obavijesti o sudaru) i ručni
pozivi u nuždi (pritiskom na
gumb „SOS”). Ova je usluga
nužna sukladno propisima
Europske unije.
Sastavni dijelovi sustava
A
B
Usluge obavještavanja
u nuždi
C
D
A
B
C
D

681-3. Pomoć u slučaju nužde
nazove upravljački centar eCall.*
Operater dobiva podatke o lokaciji
vozila, vremenu incidenta i VIN
vozila te pokušava razgovarati
s putnicima u vozilu radi procjene
situacije. Ako putnici ne mogu raz-
govarati, operater automatski tretira
poziv kao hitan, obavještava naj-
bliže hitne službe (sustav 112
i slični) da bi im opisao situaciju
te zahtijeva slanje pomoći na mje-
sto nesreće.
*: U nekim slučajevima ovaj poziv nije
moguće ostvariti. (str. 69)
■Ručni pozivi u nuždi – Manual
Emergency Calls
U slučaju nužde pritisnite gumb
„SOS” da biste nazvali upravljački
centar eCall.
* Operater koji se javi
će utvrditi položaj vašeg vozila, oci-
jeniti hitnost i uputiti potrebnu
pomoć.
Otvorite pokrov prije pritiska gumba
„SOS”.
Ako slučajno pritisnete gumb „SOS”,
objasnite operateru da nije riječ o hit-
nom slučaju.
*: U nekim slučajevima ovaj poziv nije
moguće ostvariti. (str. 69)
Kada prebacite prekidač motora
u način ON crveni svjetlosni poka-
zatelj će se upaliti tijekom
10 sekundi, a zeleni svjetlosni
pokazatelj će se upaliti označava-
jući tako da je sustav uključen.
Objašnjenje rada svjetlosnih poka-
zatelja:
Ako se upali zeleni svjetlosni
pokazatelj i ostane upaljen,
sustav je uključen.
Ako zeleni svjetlosni pokazatelj
bljeska dva puta u sekundi, to
znači da je pokrenut automatski
ili ručni poziv u nuždi.
Ako ne gori niti jedan svjetlosni
pokazatelj, sustav nije uključen.
Ako se crveni svjetlosni pokaza-
telj upali u bilo kojem trenutku
osim neposredno nakon što pre-
bacite prekidač motora na ON, to
označava da je sustav u kvaru ili
da je pričuvna baterija prazna.
Ako crveni svjetlosni pokazatelj
bljeska tijekom otprilike
30 sekundi tijekom poziva
u nuždi, poziv je prekinut ili je
signal mobilne mreže slab.
Radni vijek pričuvne baterije je manji od
3 godine.
■Informacije o slobodnom sof-
tveru/softveru otvorenog koda
Ovaj proizvod sadržava slobodni sof-
tver/softver otvorenog koda (FOSS).
Svjetlosni pokazatelji

69
1 1-3. Pomoć u slučaju nužde
Za sigurnost i zaštitu
Informacije o licenciji i/ili izvornom kodu
takvog slobodnog softvera/softvera
otvorenog koda možete naći na sljede-
ćoj poveznici.
https://www.denso.com/global/en/open-
source/dcm/toyota/
UPOZORENJE
■Kada nije moguće ostvariti poziv
u nuždi
●Pozive u nuždi možda neće biti
moguće ostvariti u sljedećim situa-
cijama. U takvim slučajevima, javite
se hitnim službama (sustav 112
i slični) na druge načine, kao što
je javni telefon.
• Čak i ako se vozilo nalazi unutar
područja pokrivenosti signalom
mobilne mreže, mogu se pojaviti
poteškoće u povezivanju s uprav-
ljačkom centrom eCall ako je signal
slab ili je linija zauzeta. U takvim
slučajevima, iako se sustav poku-
šava spojiti s upravljačkim centrom
eCall, možda neće moći ostvariti
vezu s upravljačkim centrom eCall
da biste ostvarili poziv u nuždi
i kontaktirali hitne službe.
• Kada se vozilo nalazi na području
bez signala mobilne telefonije nije
moguće ostvariti poziv u nuždi.
• Kada su povezani sklopovi (kao što
su gumb „SOS”, svjetlosni pokaza-
telji, mikrofon, zvučnik, DCM,
antena ili ožičenje koje povezuje
opremu) u kvaru, oštećeni ili potr-
gani, nije moguće ostvariti poziv
u nuždi.
• Tijekom poziva u nuždi sustav se
više puta pokušava spojiti s uprav-
ljačkim centrom eCall. Međutim,
ako se sustav ne uspijeva spojiti
s upravljačkim centrom eCall zbog
slabog prijema radiovalova, sustav
se neće moći spojiti na mobilnu
mrežu i poziv neće biti ostvaren.
Crveni svjetlosni pokazatelj bljeskat
će otprilike 30 sekundi da bi nazna-
čio prekid spoja.
●Ako napon akumulatora padne ili
ako nestane spoja, sustav možda
neće moći pristupiti upravljačkom
centru eCall.
■Kada ugradite novi sustav za
poziv u nuždi
Uređaj sustava za poziv u nuždi
potrebno je pohraniti. Obratite se bilo
kojem ovlaštenom Toyotinu proda-
vaču ili serviseru ili bilo kojem pouz-
danom serviseru.
■Za vašu sigurnost
●Vozite oprezno.
Namjena ovog sustava je pomoći
vam u ostvarivanju poziva u nuždi
u slučaju nesreća kao što su pro-
metne nesreće ili hitnih medicinskih
slučajeva, ali on ni na koji način
ne štiti vozača ni putnike. Vozite
sigurno i uvijek se vežite sigurno-
snim pojasevima radi vlastite sigur-
nosti.
●U slučaju nužde, očuvanje života
mora imati prioritet.
●Ako osjetite miris paljevine ili neki
drugi neobični miris, odmah se
odmaknite na sigurno mjesto.
●Sustav će uputiti poziv u nuždi ako
se otvori zračni jastuk dok sustav
normalno radi. Sustav će također
uputiti poziv u nuždi kada dođe do
udarca vozila straga ili se vozilo
prevrne, čak i ako se zračni jastuci
ne otvore.

701-3. Pomoć u slučaju nužde
■Tijek obrade podataka
UPOZORENJE
●Radi sigurnosti, nemojte obavljati
poziv u slučaju nužde dok vozite.
Razgovor tijekom vožnje može
dovesti do pogrešnog rukovanja
upravljačem, što može uzrokovati
neočekivane nesreće.
Zaustavite vozilo i potvrdite sigur-
nost okoline prije pozivanja u slu-
čaju nužde.
●Prilikom zamjene osigurača upotre-
bljavajte specificirane osigurače.
Upotreba drugih osigurača može iza-
zvati iskrenje ili pojavu dima
u strujnom krugu i dovesti do požara.
●Upotreba ovog sustava dok se jav-
lja dim ili neobičan miris može iza-
zvati požar. Odmah prekinite
upotrebu sustava i obratite se bilo
kojem ovlaštenom Toyotinu proda-
vaču ili serviseru ili drugom pouzda-
nom serviseru.
NAPOMENA
■Da biste spriječili oštećenje
Nemojte izlijevati bilo kakvu tekućinu
na ploču s gumbom „SOS” ni okolno
područje i nemojte ga izlagati udar-
cima.
■Ako se ploča s gumbom „SOS”,
zvučnik ili mikrofon pokvare tije-
kom poziva u nuždi ili ručnog
održavanja sustava
Možda nećete moći ostvariti poziv
u nuždi, provjeriti status sustava ili
komunicirati s operaterom upravljač-
kog centra eCall. Ako je bilo koji dio
gore navedene opreme oštećen,
obratite se bilo kojem ovlaštenom
Toyotinu prodavaču ili serviseru ili
drugom pouzdanom serviseru.
Pregled sustava dodatne usluge
