TOYOTA RAV4 2019 Instructieboekje (in Dutch)

1202-1. Instrumentenpaneel
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio ver-
schillen.
Toerenteller
Geeft het motort oerental aan in omw entelingen per minuut
Buitentemperatuur (→Blz. 121)
Klok (
→Blz. 122)
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 129)
Geeft waarschuwingsme ldingen weer als er zich een storing voord oet (
→Blz. 616)
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller:
Geeft de totale afstand weer die met de auto is gereden
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt en verschil-
lende afstanden weergeven.

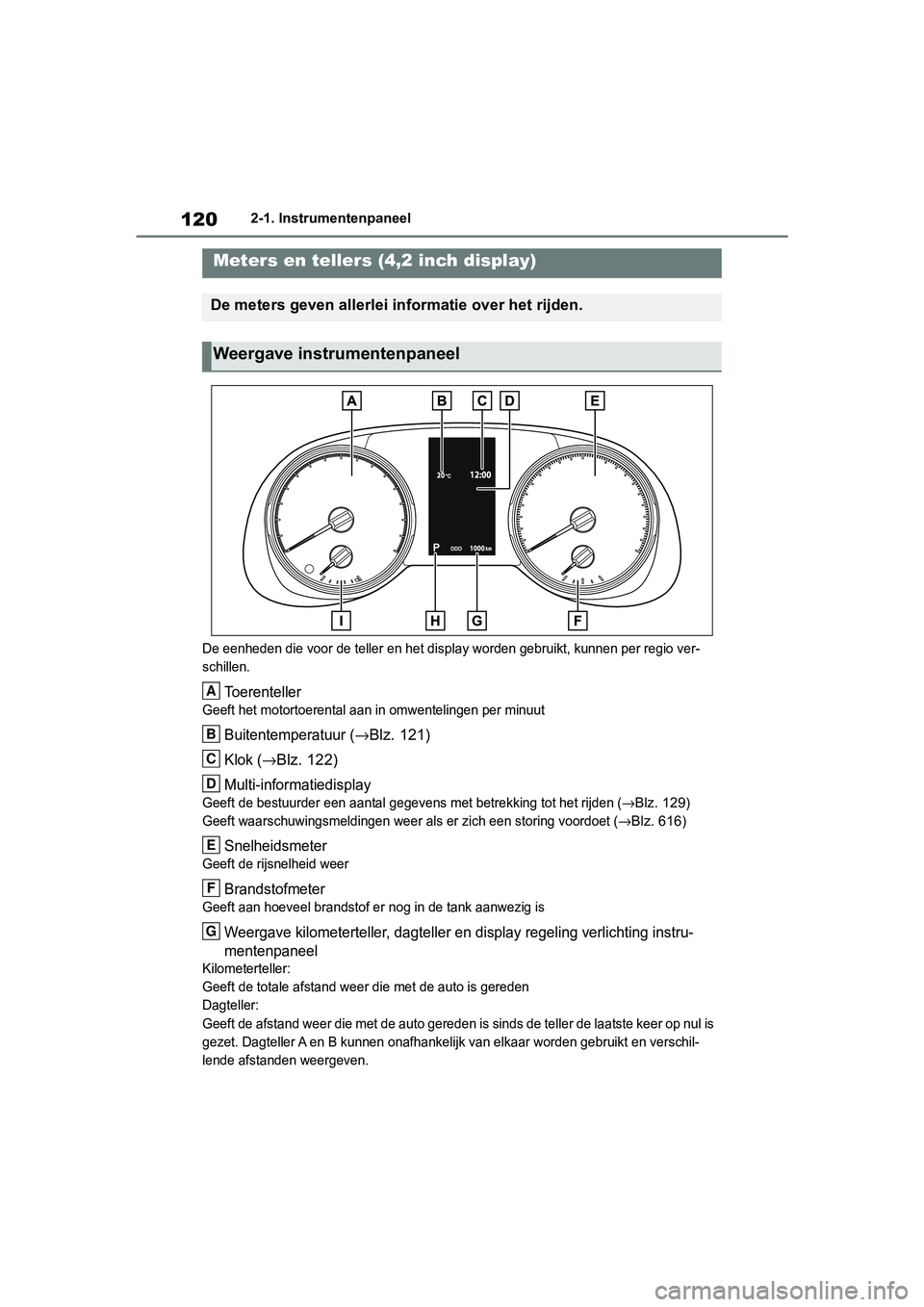

Meters en tellers (4,2 inch display)
De meters geven allerlei i nformatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 120 Wednesday, March 20, 2019 2:08 PM

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

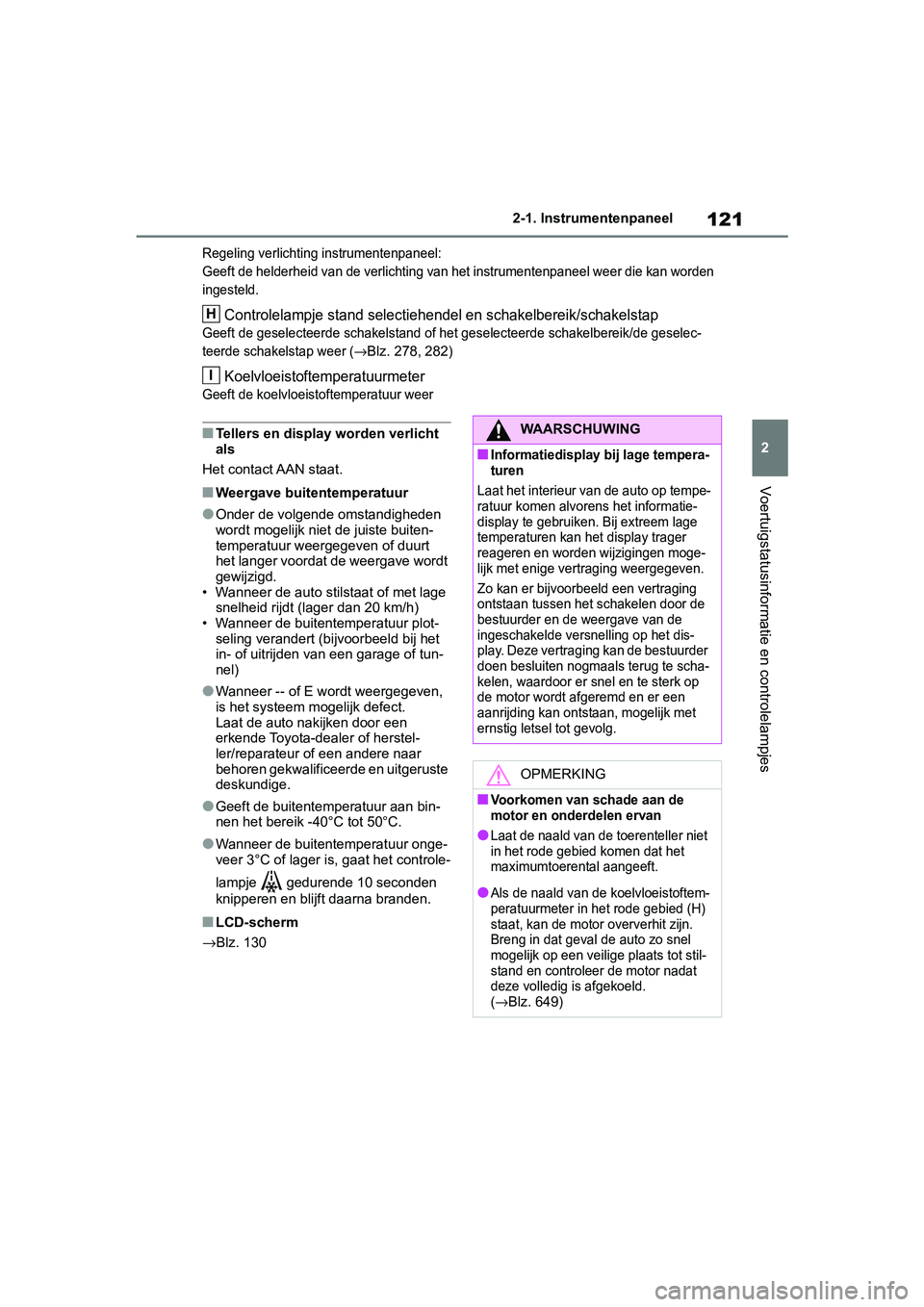

Regeling verlichti
ng instrumentenpaneel:
Geeft de helderheid van de verlichting van het instrumentenpane el weer die kan worden
ingesteld.
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselec-
teerde schakelstap weer (
→Blz. 278, 282)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeist oftemperatuur weer
■Tellers en display worden verlicht
als
Het contact AAN staat.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden
wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt
het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager dan 20 km/h)
• Wanneer de buitentemperatuur plot- seling verandert (bijvoorbeeld bij het
in- of uitrijden v an een garage of tun-
nel)
●Wanneer -- of E wordt weergegeven,
is het systeem mo gelijk defect.
Laat de auto nak ijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Geeft de buitentem peratuur aan bin-
nen het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blij ft daarna branden.
■LCD-scherm
→Blz. 130
H
I
WAARSCHUWING
■Informatiedisplay bij lage tempera-
turen
Laat het interieur van de auto op tempe-
ratuur komen alvorens het informatie-
display te gebruik en. Bij extreem lage
temperaturen kan het display trager
reageren en worden wijzigingen moge-
lijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder
doen besluiten nogmaal s terug te scha-
kelen, waardoor er snel en te sterk op
de motor wordt af geremd en er een
aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de
motor en onderdelen ervan
●Laat de naald van de toerenteller niet
in het rode gebied komen dat het
maximumtoerental aangeeft.
●Als de naald van de koelvloeistoftem-
peratuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn.
Breng in dat geval de auto zo snel
mogelijk op een veili ge plaats tot stil-
stand en controleer de motor nadat
deze volledig is afgekoeld.
(
→Blz. 649)
pM_RAV4_OM_OM42D03E_(EE).book P age 121 Wednesday, March 20, 2019 2:08 PM

1222-1. Instrumentenpaneel
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagtel-
ler B en de helder heid van de ver-
lichting van het
instrumentenpaneel.
 Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ingedrukt wordt gehouden.
 Wanneer het display van de
regeling van de verlichting van
het instrumentenpaneel wordt
weergegeven, kunt u de helder-
heid van de verlichting van het
instrumentenpaneel afstellen
door de toets ingedrukt te hou-
den.
■Afstellen helderheid instrumenten-
paneel
De helderheid van de verlichting van het
instrumentenpaneel kan afzonderlijk
worden aangepast wanneer de achter-
lichten branden en wanneer de achter-
lichten uit zijn. Wanneer de omgeving
echter licht is (bijvoorbeeld overdag),
wordt de helderheid van de verlichting
van het instrumentenpaneel niet aange-
past wanneer de achterlichten worden
ingeschakeld.
De klokken kunnen worden inge-
steld via het multi-informatiedisplay
of het scherm van het audiosys-
teem.
Auto's zonder navigatiesysteem
of multimediasysteem
Door het scherm “Clock :00” (klok
:00) weer te geven via het scherm
op het multi-info rmatiedisplay,
kunt u de volgende instellingen met
betrekking tot de klok wijzigen.
 Resetten van de weergave van
de minuten
 Wijzigen van de klok tussen 12-
uurs- en 24-uursweergave.
 Instellen van de tijd
■Resetten van de weergave van
de minuten
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
Gebruik van de toets ODO
TRIP
Afstellen van de klok
pM_RAV4_OM_OM42D03E_(EE).book P age 122 Wednesday, March 20, 2019 2:08 PM

123
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
2

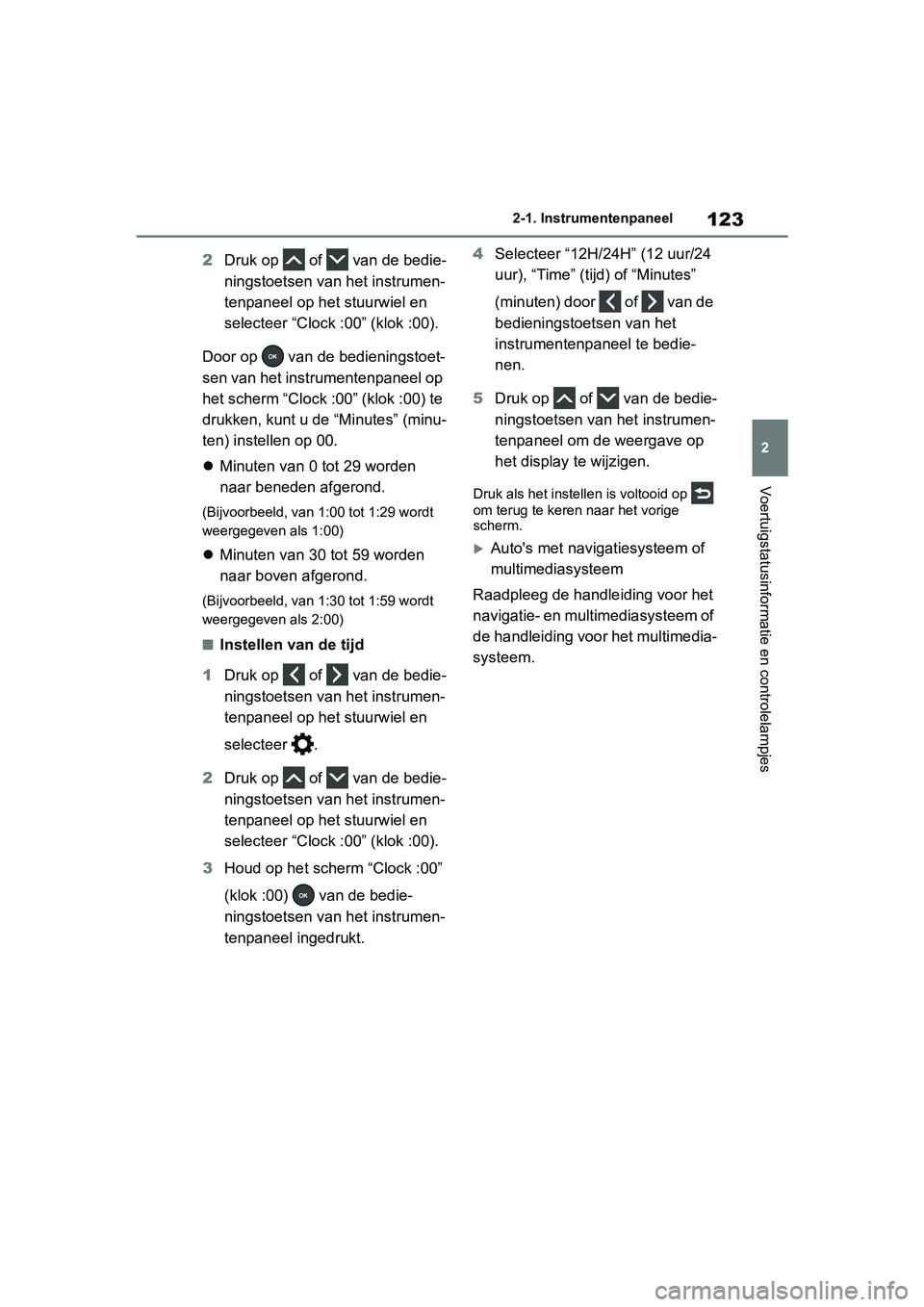

Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Door op van de bedieningstoet-
sen van het instrumentenpaneel op
het scherm “Clock :00” (klok :00) te
drukken, kunt u de “Minutes” (minu-
ten) instellen op 00.
 Minuten van 0 tot 29 worden
naar beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
Minuten van 30 tot 59 worden
naar boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
■Instellen van de tijd
1 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
3 Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumen-
tenpaneel ingedrukt. 4
Selecteer “12H/2 4H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het
instrumentenpaneel te bedie-
nen.
5 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om de weergave op
het display te wijzigen.
Druk als het instellen is voltooid op
om terug te keren naar het vorige
scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het multimedia-
systeem.
pM_RAV4_OM_OM42D03E_(EE).book P age 123 Wednesday, March 20, 2019 2:08 PM

1242-1. Instrumentenpaneel
Voor de weergave kan worden gekozen uit een analoge en een digitale snel-
heidsmeter. (
→Blz. 134)
Analoge snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok (→Blz. 127)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instrumen-
tenpaneel
Kilometerteller: Geeft de totale afstand weer die met de auto i s gereden
Dagteller: Geeft de afstand weer die met de auto gereden is sin ds de teller de laatste keer
op nul is gezet. Dagteller A en B kunnen onafhankelijk van elka ar worden gebruikt en ver-
schillende afstanden weergeven.
Regeling verlichting instrumentenpaneel: Geeft de helderheid va n de verlichting van het
instrumentenpaneel weer die kan worden ingesteld.
Buitentemperatuur (→Blz. 126)

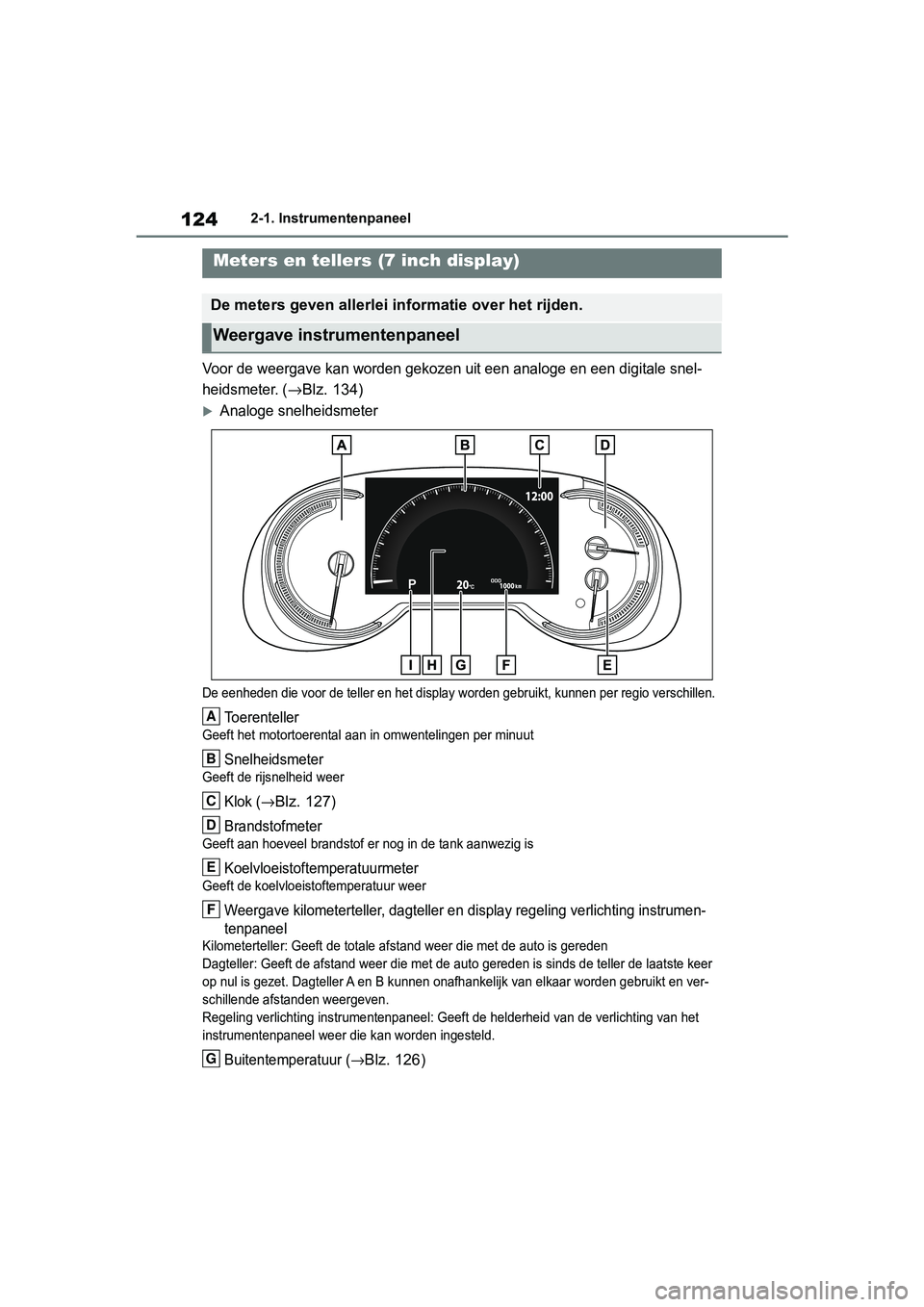

Meters en tellers (7 inch display)
De meters geven allerlei i nformatie over het rijden.
Weergave instrumentenpaneel
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 124 Wednesday, March 20, 2019 2:08 PM

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

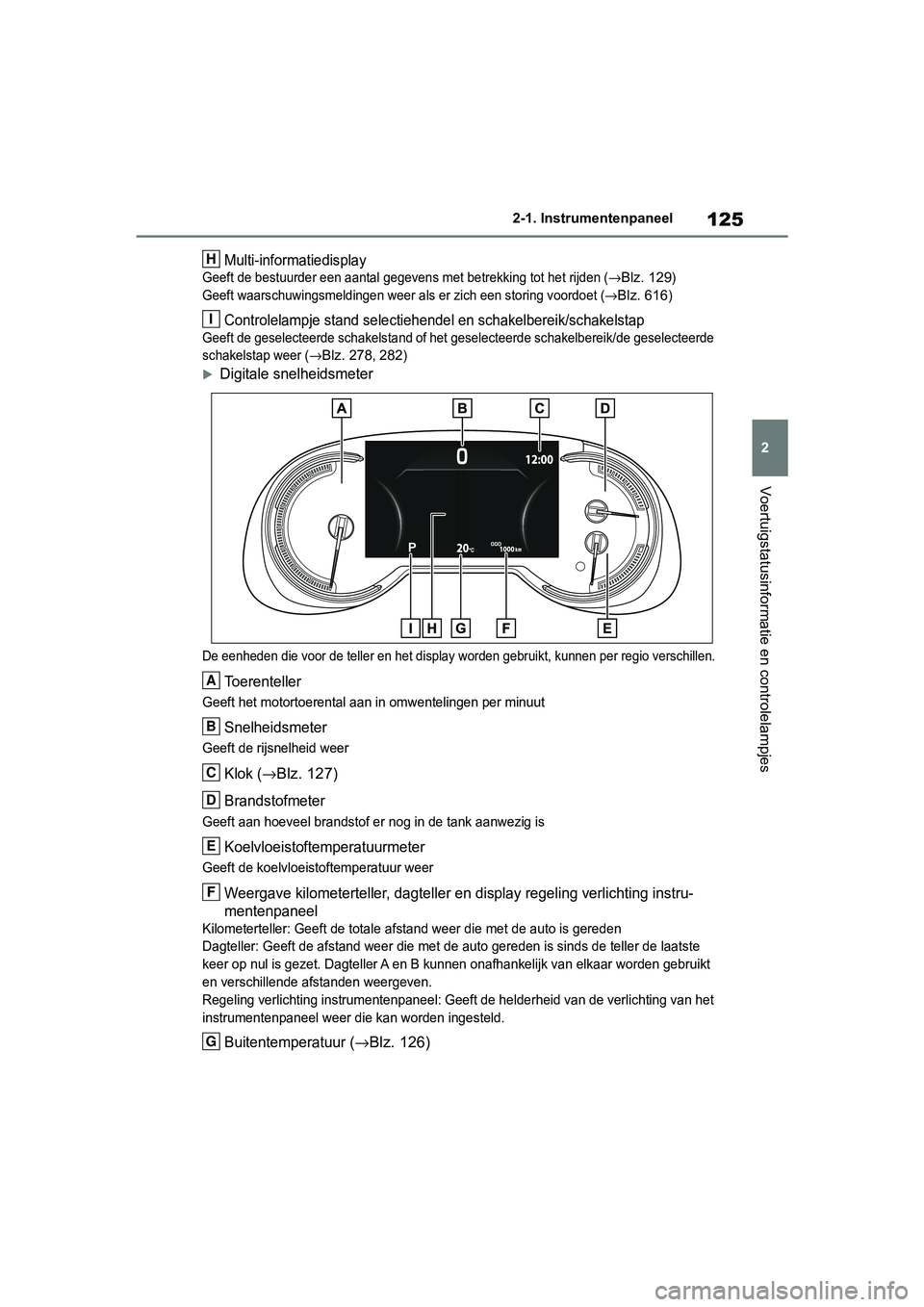

Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het
rijden (→Blz. 129)
Geeft waarschuwingsmeldingen weer als er zich een storing voord oet (
→Blz. 616)
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselecteerde
schakelstap weer (
→Blz. 278, 282)
Digitale snelheidsmeter
De eenheden die voor de teller en het display worden gebruikt, kunnen per regio verschillen.
Toerenteller
Geeft het motortoerental aan in omw entelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Klok (→Blz. 127)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Weergave kilometerteller, dagteller en display regeling verlich ting instru-
mentenpaneel
Kilometerteller: Geeft de totale afstand weer die met de auto is gereden
Dagteller: Geeft de afstand weer die met de auto gereden is sin ds de teller de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar worden gebruikt
en verschillende afstanden weergeven.
Regeling verlichting instrum entenpaneel: Geeft de helderheid van de verlichting van het
instrumentenpaneel weer die kan worden ingesteld.
Buitentemperatuur (→Blz. 126)
H
I
A
B
C
D
E
F
G
pM_RAV4_OM_OM42D03E_(EE).book P age 125 Wednesday, March 20, 2019 2:08 PM

1262-1. Instrumentenpaneel

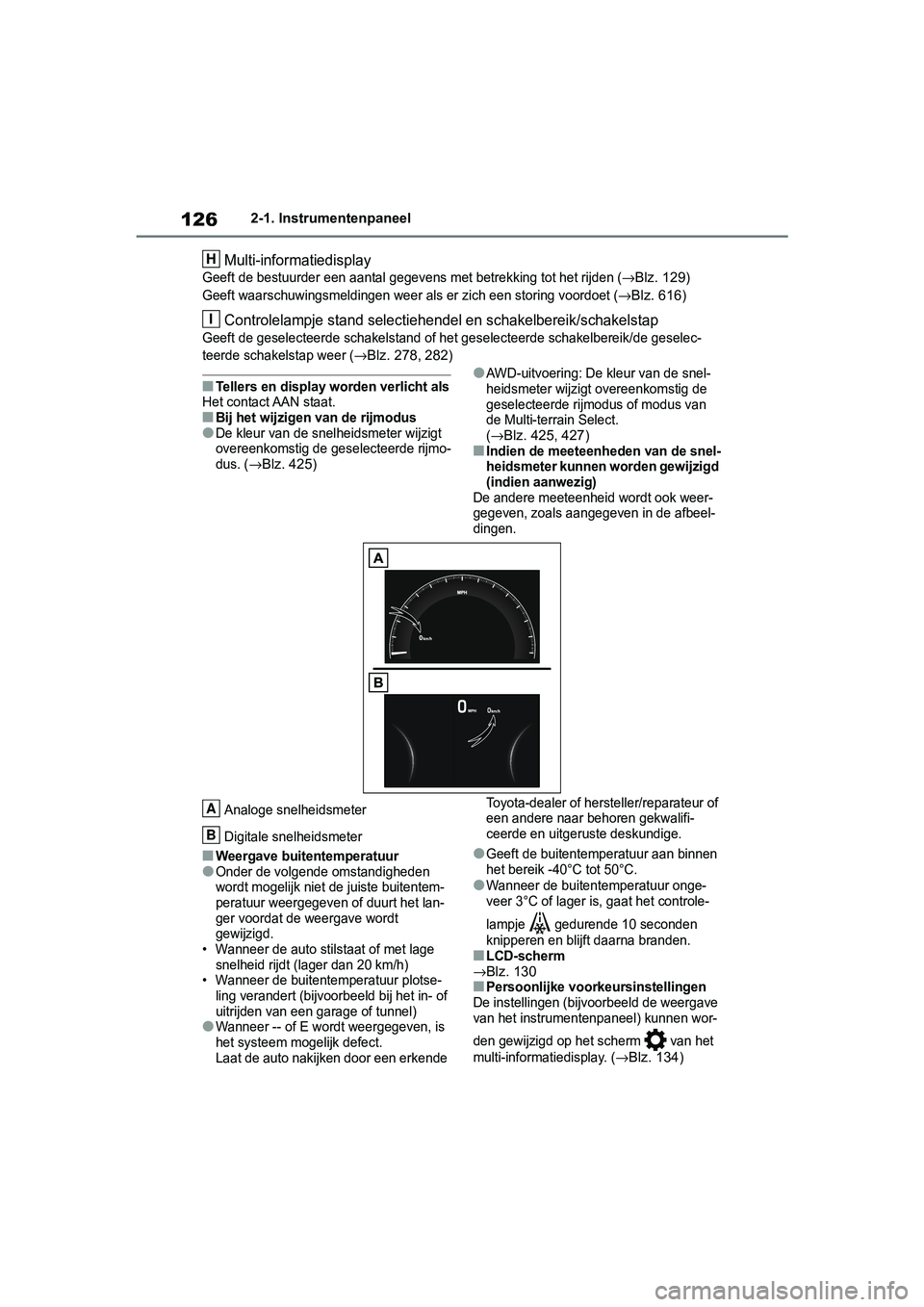

Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden (→Blz. 129)
Geeft waarschuwingsme ldingen weer als er zich een storing voord oet (
→Blz. 616)
Controlelampje stand selectiehendel en schakelbereik/schakelsta p
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik/de geselec-
teerde schakelstap weer (
→Blz. 278, 282)
■Tellers en display worden verlicht alsHet contact AAN staat.
■Bij het wijzigen van de rijmodus
●De kleur van de snel heidsmeter wijzigt
overeenkomstig de geselecteerde rijmo-
dus. (
→Blz. 425)
●AWD-uitvoering: De kleur van de snel-
heidsmeter wijzigt overeenkomstig de
geselecteerde rijmodus of modus van
de Multi-terrain Select.
(
→Blz. 425, 427)■Indien de meeteenheden van de snel-
heidsmeter kunnen worden gewijzigd
(indien aanwezig)
De andere meeteenheid wordt ook weer-
gegeven, zoals aangegeven in de afbeel-
dingen.
Analoge snelheidsmeter
Digitale snelheidsmeter
■Weergave buitentemperatuur
●Onder de volgende omstandigheden
wordt mogelijk niet de juiste buitentem-
peratuur weergegeven of duurt het lan-
ger voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage
snelheid rijdt (l ager dan 20 km/h)
• Wanneer de buitentemperatuur plotse- ling verandert (bijvoor beeld bij het in- of
uitrijden van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, is
het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitent
emperatuur onge-
veer 3°C of lager is, gaat het controle-
lampje gedurende 10 seconden
knipperen en blij ft daarna branden.
■LCD-scherm
→Blz. 130
■Persoonlijke voorkeursinstellingenDe instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen wor-
den gewijzigd op het scherm van het
multi-informatiedisplay. (
→Blz. 134)
H
I
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 126 Wednesday, March 20, 2019 2:08 PM

127
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller
B en de helderheid van de verlichting
van het instrumentenpaneel.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets ingedrukt wordt gehouden.
Wanneer het display van de rege-
ling van de verlichting van het
instrumentenpaneel wordt weerge-
geven, kunt u de helderheid van
de verlichting van het instrumen-
tenpaneel afstellen door de toets
ingedrukt te houden.
■Afstellen helderheid instrumentenpa-
neel
De helderheid van de ve
rlichting van het
instrumentenpaneel kan afzonderlijk wor-
den aangepast wanneer de achterlichten
branden en wanneer de achterlichten uit
zijn. Wanneer de omgevi ng echter licht is
(bijvoorbeeld overdag), wordt de helder-
heid van de verl ichting van het instrumen-
tenpaneel niet aangepast wanneer de
achterlichten worden ingeschakeld.
De klokken kunnen worden ingesteld
via het multi-informatiedisplay of het
scherm van het audiosysteem.
Auto's zonder navigatiesysteem of
multimediasysteem
Door het scherm “Clock :00” (klok
:00) weer te geven via het scherm
op het multi-informatiedisplay,
kunt u de volgende instellingen met
betrekking tot de klok wijzigen.
Resetten van de weergave van de
minuten
WAARSCHUWING
■Informatiedisplay bij lage tempera-
turen
Laat het interieur van de auto op tempe-
ratuur komen alvorens het informatie-
display te gebruiken. Bij extreem lage
temperaturen kan het display trager
reageren en worden wijzigingen moge-
lijk met enige vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het dis-
play. Deze vertraging kan de bestuurder
doen besluiten nogmaals terug te scha-
kelen, waardoor er snel en te sterk op
de motor wordt afgeremd en er een
aanrijding kan ontstaan, mogelijk met
ernstig letsel tot gevolg.
OPMERKING
■Voorkomen van schade aan de
motor en onderdelen ervan
●Laat de naald van de toerenteller niet
in het rode gebied komen dat het
maximumtoerental aangeeft.
●Als de naald van de koelvloeistoftem-
peratuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn.
Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stil-
stand en controleer de motor nadat
deze volledig is afgekoeld.
(
→Blz. 649)
Gebruik van de toets ODO
TRIP
Afstellen van de klok
pM_RAV4_OM_OM42D03E_(EE).book P age 127 Wednesday, March 20, 2019 2:08 PM

1282-1. Instrumentenpaneel
Wijzigen van de klok tussen
12-uurs- en 24-uursweergave.
Instellen van de tijd
■Resetten van de weergave van
de minuten
1Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
Door op van de bedieningstoet-
sen van het instrumentenpaneel op
het scherm “Clock :00” (klok :00) te
drukken, kunt u de “Minutes” (minu-
ten) instellen op 00.
Minuten van 0 tot 29 worden naar
beneden afgerond.
(Bijvoorbeeld, van 1:00 tot 1:29 wordt
weergegeven als 1:00)
Minuten van 30 tot 59 worden naar
boven afgerond.
(Bijvoorbeeld, van 1:30 tot 1:59 wordt
weergegeven als 2:00)
■Instellen van de tijd
1Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
2Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer “Clock :00” (klok :00).
3Houd op het scherm “Clock :00”
(klok :00) van de bedie-
ningstoetsen van het instrumen-
tenpaneel ingedrukt.
4Selecteer “12H/24H” (12 uur/24
uur), “Time” (tijd) of “Minutes”
(minuten) door of van de
bedieningstoetsen van het instru-
mentenpaneel te bedienen.
5Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om de weergave op het
display te wijzigen.
Druk als het instell en is voltooid op
om terug te keren naar het vorige scherm.
Auto's met navigatiesysteem of
multimediasysteem
Raadpleeg de handleiding voor het
navigatie- en multimediasysteem of
de handleiding voor het multimedia-
systeem.
pM_RAV4_OM_OM42D03E_(EE).book P age 128 Wednesday, March 20, 2019 2:08 PM

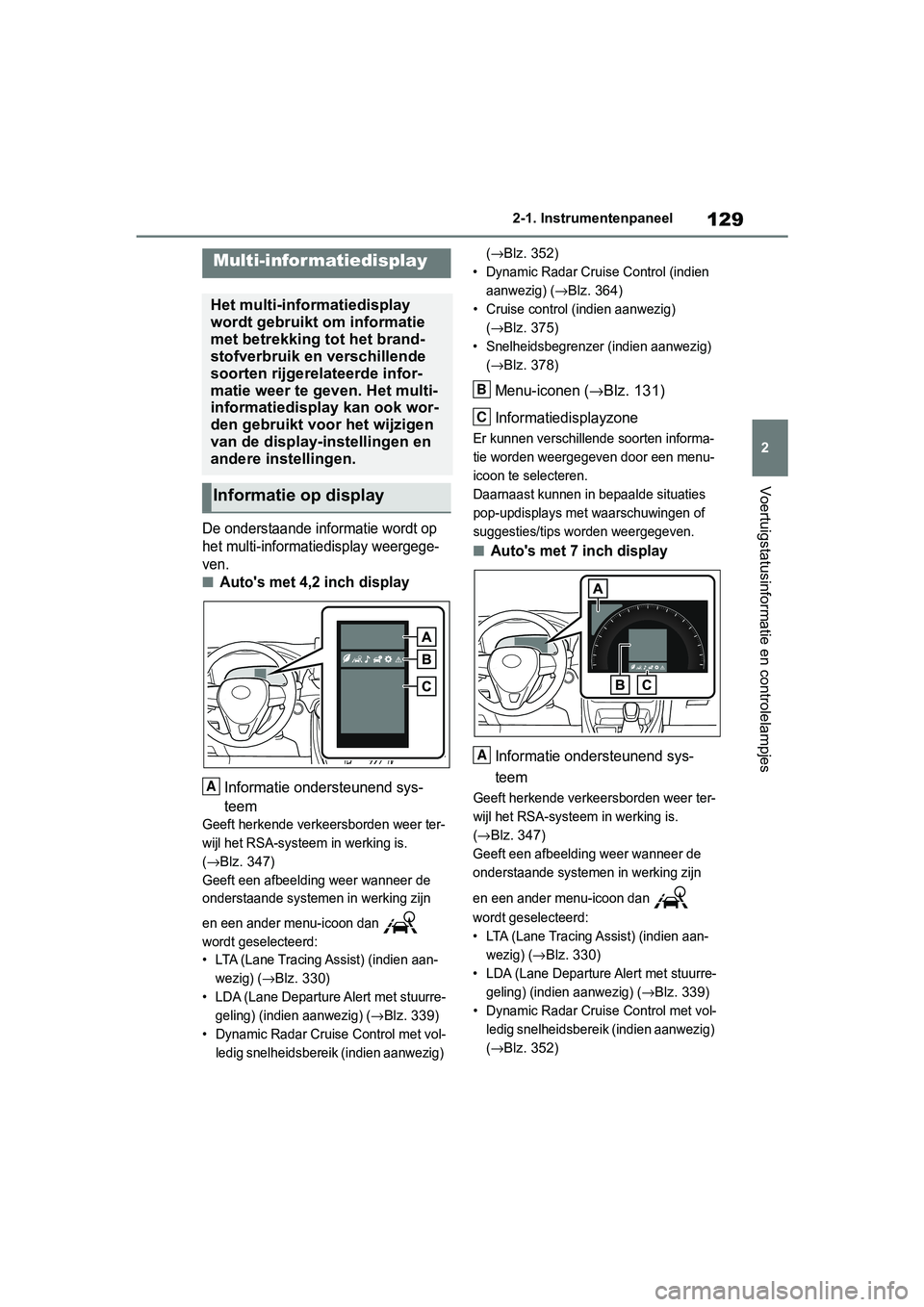

129
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De onderstaande informatie wordt op
het multi-informatiedisplay weergege-
ven.
■Auto's met 4,2 inch display
Informatie ondersteunend sys-
teem
Geeft herkende verkeersborden weer ter-
wijl het RSA-systeem
in werking is.
(
→Blz. 347)
Geeft een afbeeldi ng weer wanneer de
onderstaande systemen in werking zijn
en een ander menu-icoon dan
wordt geselecteerd:
• LTA (Lane Tracing Assist) (indien aan-
wezig) (
→Blz. 330)
• LDA (Lane Departure Alert met stuurre- geling) (indien aanwezig) (
→Blz. 339)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig) (
→Blz. 352)
• Dynamic Radar Cruise Control (indien aanwezig) (
→Blz. 364)
• Cruise control (indien aanwezig) (
→Blz. 375)
• Snelheidsbegrenzer (indien aanwezig) (
→Blz. 378)
Menu-iconen (→Blz. 131)
Informatiedisplayzone
Er kunnen verschillende soorten informa-
tie worden weergegeven door een menu-
icoon te selecteren.
Daarnaast kunnen in bepaalde situaties
pop-updisplays met waarschuwingen of
suggesties/tips worden weergegeven.
■Auto's met 7 inch display
Informatie ondersteunend sys-
teem
Geeft herkende verkeersborden weer ter-
wijl het RSA-systeem in werking is.
(
→Blz. 347)
Geeft een afbeeldi ng weer wanneer de
onderstaande systemen in werking zijn
en een ander menu-icoon dan
wordt geselecteerd:
• LTA (Lane Tracing Assist) (indien aan- wezig) (
→Blz. 330)
• LDA (Lane Departure Alert met stuurre- geling) (indien aanwezig) (
→Blz. 339)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
(
→Blz. 352)
Multi-informatiedisplay
Het multi-informatiedisplay
wordt gebruikt om informatie
met betrekking tot het brand-
stofverbruik en verschillende
soorten rijgerelateerde infor-
matie weer te geven. Het multi-
informatiedisplay kan ook wor-
den gebruikt voor het wijzigen
van de display-instellingen en
andere instellingen.
Informatie op display
A
B
C
A
pM_RAV4_OM_OM42D03E_(EE).book P age 129 Wednesday, March 20, 2019 2:08 PM
