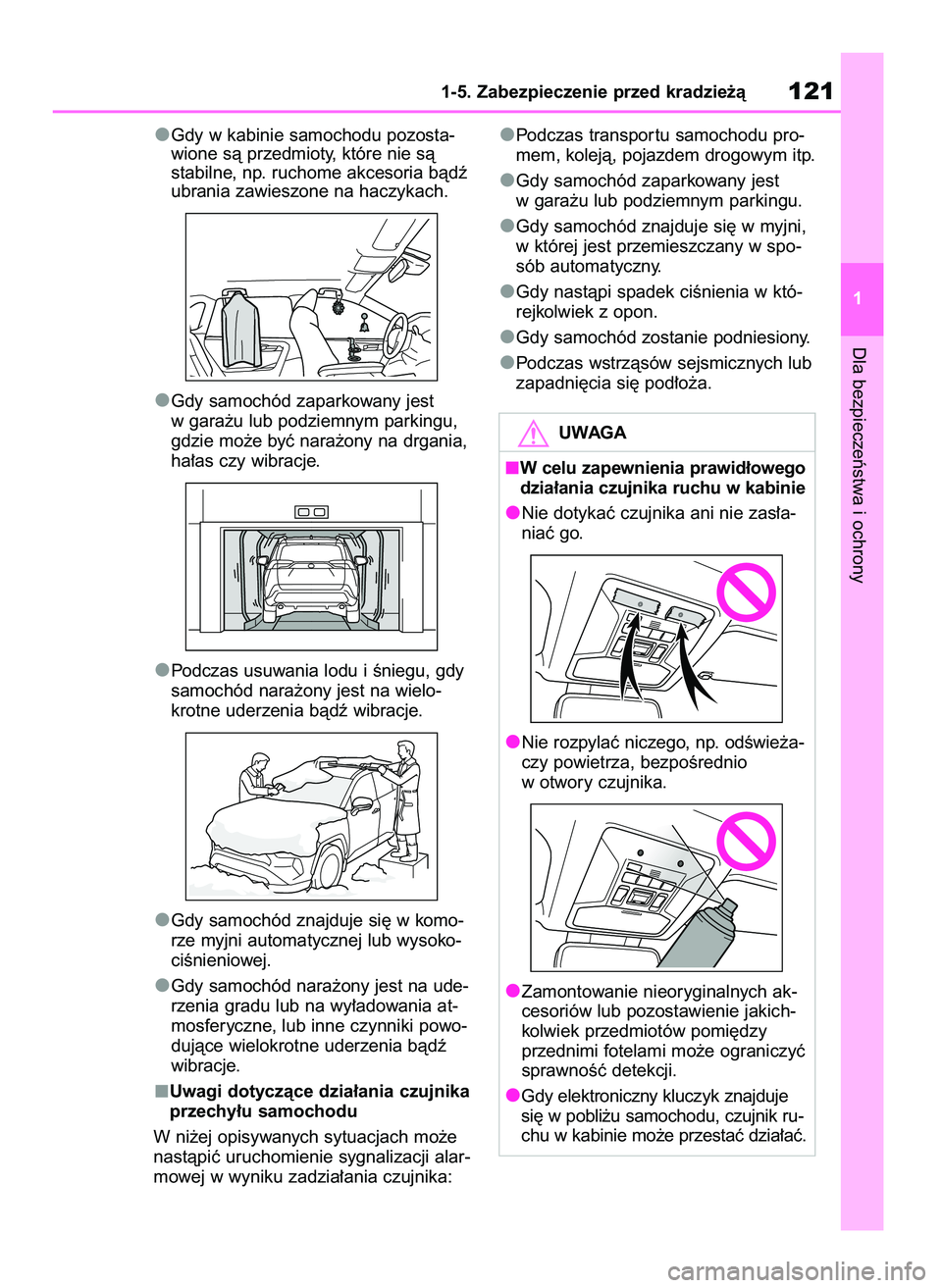

Gdy w kabinie samochodu pozosta-
wione sà przedmioty, które nie sà
stabilne, np. ruchome akcesoria bàdê
ubrania zawieszone na haczykach.
Gdy samochód zaparkowany jest
w gara˝u lub podziemnym parkingu,
gdzie mo˝e byç nara˝ony na drgania,
ha∏as czy wibracje.
Podczas usuwania lodu i Êniegu, gdy
samochód nara˝ony jest na wielo-
krotne uderzenia bàdê wibracje.
Gdy samochód znajduje si´ w komo-
rze myjni automatycznej lub wysoko-
ciÊnieniowej.
Gdy samochód nara˝ony jest na ude-
rzenia gradu lub na wy∏adowania at-
mosferyczne, lub inne czynniki powo-
dujàce wielokrotne uderzenia bàdê
wibracje.
Uwagi dotyczàce dzia∏ania czujnika
przechy∏u samochodu
W ni˝ej opisywanych sytuacjach mo˝e
nastàpiç uruchomienie sygnalizacji alar-
mowej w wyniku zadzia∏ania czujnika:Podczas transpor tu samochodu pro-
mem, kolejà, pojazdem drogowym itp.
Gdy samochód zaparkowany jest
w gara˝u lub podziemnym parkingu.
Gdy samochód znajduje si´ w myjni,
w której jest przemieszczany w spo-
sób automatyczny.
Gdy nastàpi spadek ciÊnienia w któ-
rejkolwiek z opon.
Gdy samochód zostanie podniesiony.
Podczas wstrzàsów sejsmicznych lub
zapadni´cia si´ pod∏o˝a.
Dla bezpieczeƒstwa i ochrony
1-5. Zabezpieczenie przed kradzie˝à121
1
UWAGA
W celu zapewnienia prawid∏owego
dzia∏ania czujnika ruchu w kabinie
Nie dotykaç czujnika ani nie zas∏a-
niaç go.
Nie rozpylaç niczego, np. odÊwie˝a-
czy powietrza, bezpoÊrednio
w otwory czujnika.
Zamontowanie nieoryginalnych ak-
cesoriów lub pozostawienie jakich-
kolwiek przedmiotów pomi´dzy
przednimi fotelami mo˝e ograniczyç
sprawnoÊç detekcji.
Gdy elektroniczny kluczyk znajduje
si´ w pobli˝u samochodu, czujnik ru-
chu w kabinie mo˝e przestaç dzia∏aç.
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 121

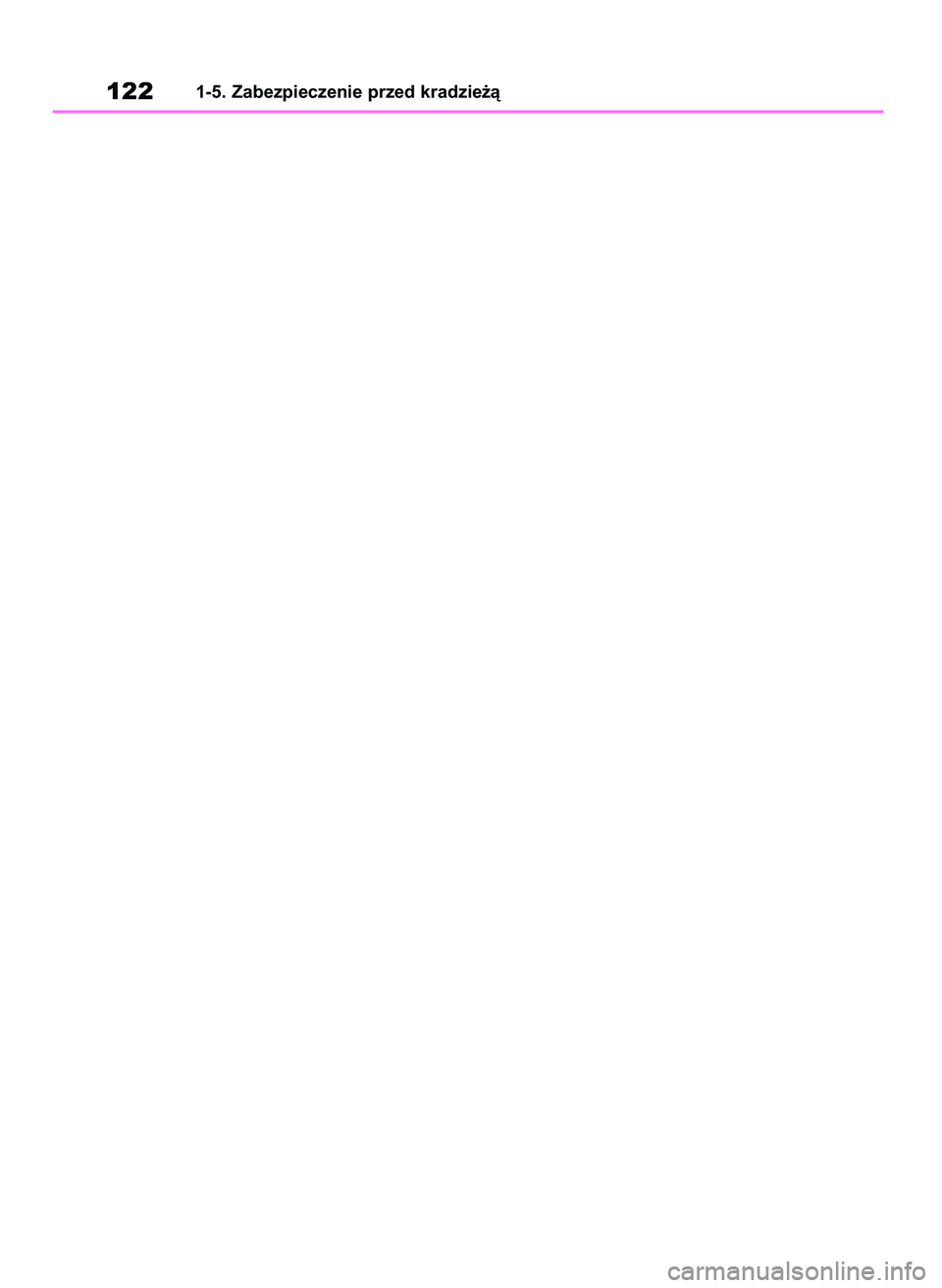

1221-5. Zabezpieczenie przed kradzie˝à
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 122

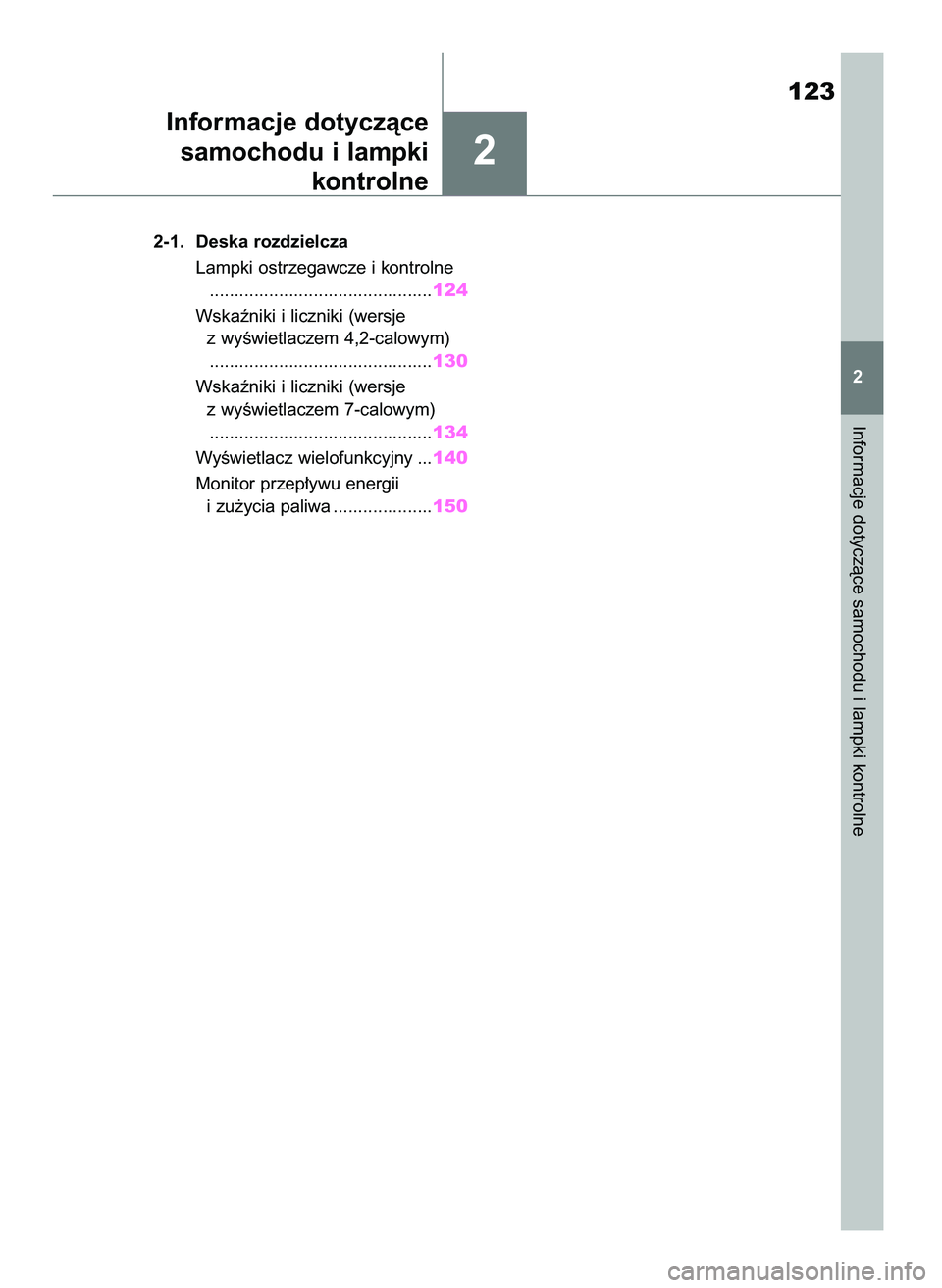

2
Informacje dotyczàce samochodu i lampki kontrolne
123
2 2-1. Deska rozdzielcza
Lampki ostrzegawcze i kontrolne
.............................................124
Wskaêniki i liczniki (wersje
z wyÊwietlaczem 4,2-calowym)
.............................................130
Wskaêniki i liczniki (wersje
z wyÊwietlaczem 7-calowym)
.............................................134
WyÊwietlacz wielofunkcyjny ...140
Monitor przep∏ywu energii
i zu˝ycia paliwa ....................150
Informacje dotyczàce
samochodu i lampki
kontrolne
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 123

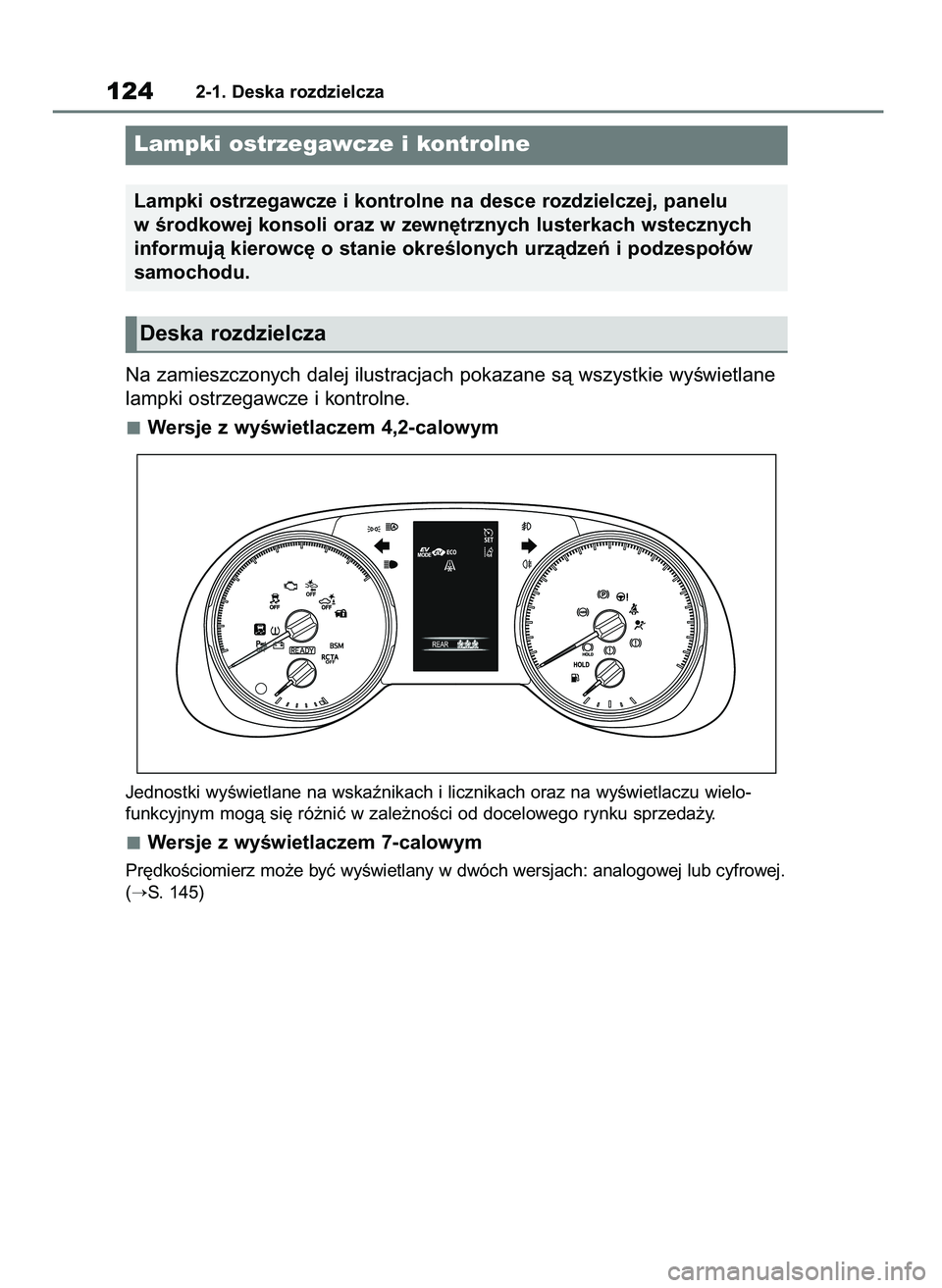

Na zamieszczonych dalej ilustracjach pokazane sà wszystkie wyÊwietlane
lampki ostrzegawcze i kontrolne.
Wersje z wyÊwietlaczem 4,2-calowym
Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielo-
funkcyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
Wersje z wyÊwietlaczem 7-calowym
Pr´dkoÊciomierz mo˝e byç wyÊwietlany w dwóch wersjach: analogowej lub cyfrowej.
(
S. 145)
1242-1. Deska rozdzielcza
Lampki ostrzegawcze i kontrolne
Lampki ostrzegawcze i kontrolne na desce rozdzielczej, panelu
w Êrodkowej konsoli oraz w zewn´trznych lusterkach wstecznych
informujà kierowc´ o stanie okreÊlonych urzàdzeƒ i podzespo∏ów
samochodu.
Deska rozdzielcza
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 124

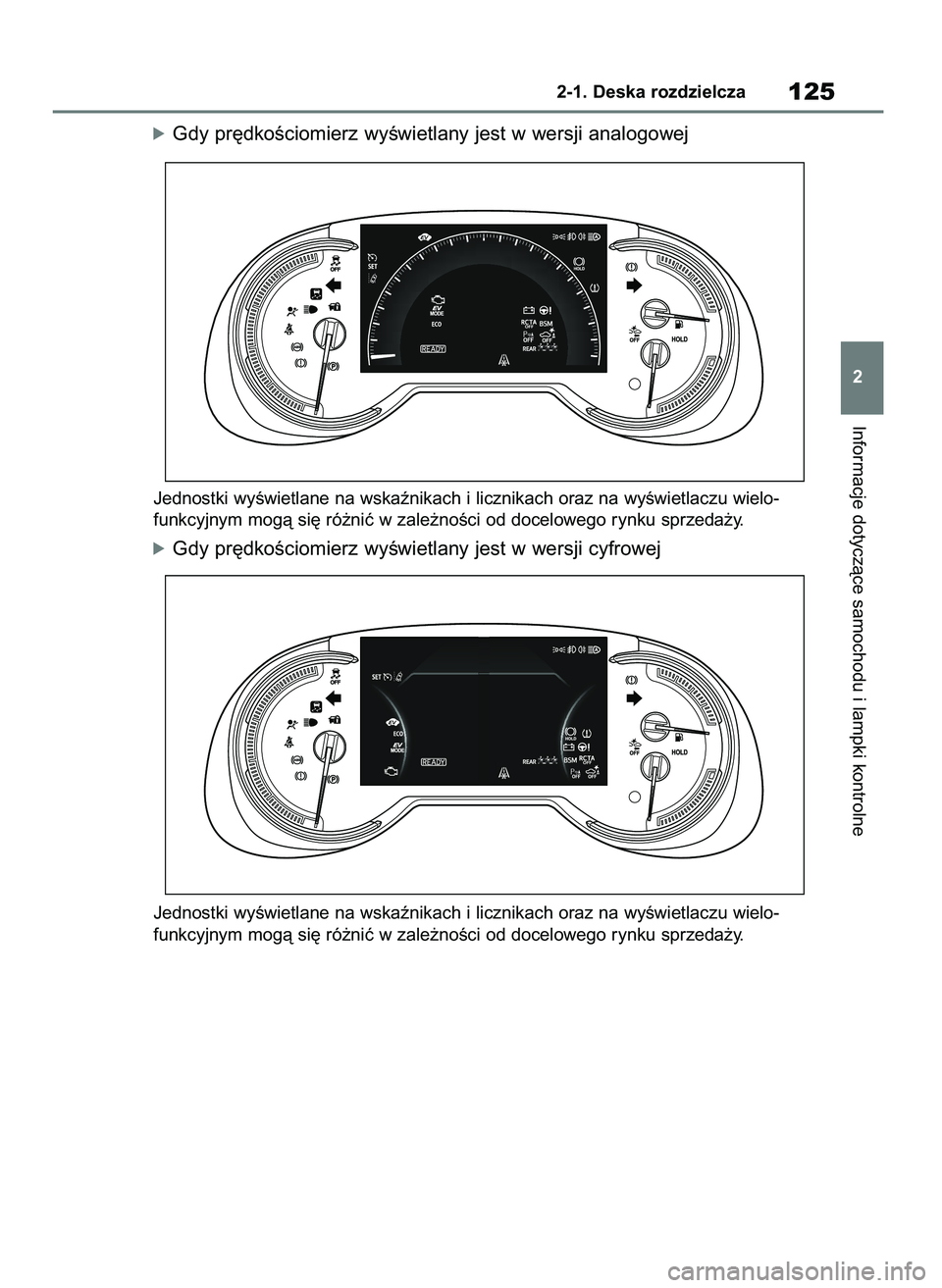

óGdy pr´dkoÊciomierz wyÊwietlany jest w wersji analogowej
Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielo-
funkcyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
óGdy pr´dkoÊciomierz wyÊwietlany jest w wersji cyfrowej
Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielo-
funkcyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza125
2
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 125

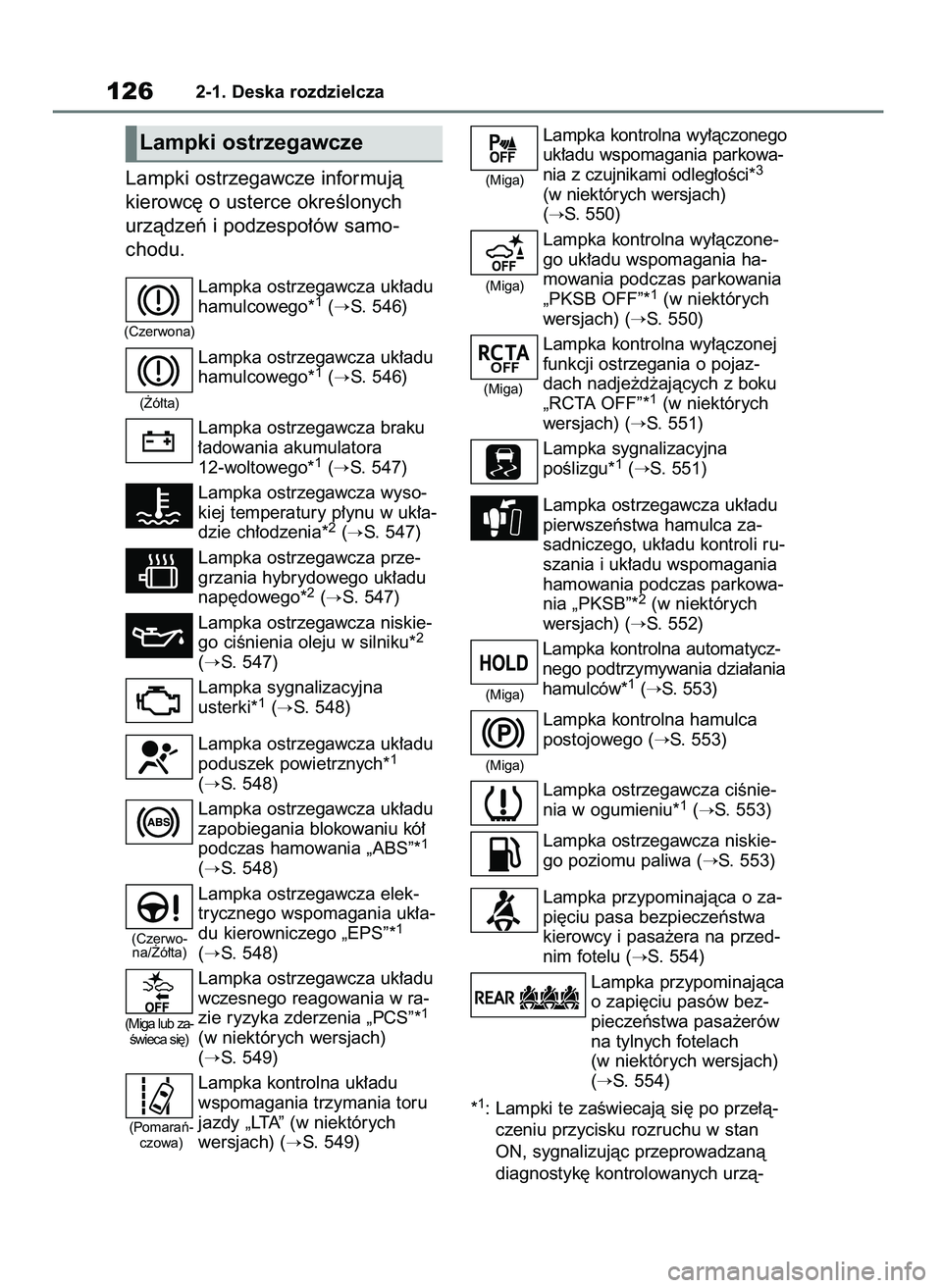

Lampki ostrzegawcze informujà
kierowc´ o usterce okreÊlonych
urzàdzeƒ i podzespo∏ów samo-
chodu.
Lampka ostrzegawcza uk∏adu
hamulcowego*1(S. 546)
Lampka ostrzegawcza uk∏adu
hamulcowego*
1(S. 546)
Lampka ostrzegawcza braku
∏adowania akumulatora
12-woltowego*
1(S. 547)
Lampka ostrzegawcza wyso-
kiej temperatury p∏ynu w uk∏a-
dzie ch∏odzenia*
2(S. 547)
Lampka ostrzegawcza prze-
grzania hybrydowego uk∏adu
nap´dowego*
2(S. 547)
Lampka ostrzegawcza niskie-
go ciÊnienia oleju w silniku*
2
(S. 547)
Lampka sygnalizacyjna
usterki*
1(S. 548)
Lampka ostrzegawcza uk∏adu
poduszek powietrznych*
1
(S. 548)
Lampka ostrzegawcza uk∏adu
zapobiegania blokowaniu kó∏
podczas hamowania „ABS”*
1
(S. 548)
Lampka ostrzegawcza elek-
trycznego wspomagania uk∏a-
du kierowniczego „EPS”*
1
(S. 548)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania w ra-
zie ryzyka zderzenia „PCS”*
1
(w niektórych wersjach)
(
S. 549)
Lampka kontrolna uk∏adu
wspomagania trzymania toru
jazdy „LTA” (w niektórych
wersjach) (
S. 549)Lampka kontrolna wy∏àczonego
uk∏adu wspomagania parkowa-
nia z czujnikami odleg∏oÊci*
3
(w niektórych wersjach)
(
S. 550)
Lampka kontrolna wy∏àczone-
go uk∏adu wspomagania ha-
mowania podczas parkowania
„PKSB OFF”*
1(w niektórych
wersjach) (
S. 550)
Lampka kontrolna wy∏àczonej
funkcji ostrzegania o pojaz-
dach nadje˝d˝ajàcych z boku
„RCTA OFF”*
1(w niektórych
wersjach) (
S. 551)
Lampka sygnalizacyjna
poÊlizgu*
1(S. 551)
Lampka ostrzegawcza uk∏adu
pierwszeƒstwa hamulca za-
sadniczego, uk∏adu kontroli ru-
szania i uk∏adu wspomagania
hamowania podczas parkowa-
nia „PKSB”*
2(w niektórych
wersjach) (
S. 552)
Lampka kontrolna automatycz-
nego podtrzymywania dzia∏ania
hamulców*
1(S. 553)
Lampka kontrolna hamulca
postojowego (
S. 553)
Lampka ostrzegawcza ciÊnie-
nia w ogumieniu*
1(S. 553)
Lampka ostrzegawcza niskie-
go poziomu paliwa (
S. 553)
Lampka przypominajàca o za-
pi´ciu pasa bezpieczeƒstwa
kierowcy i pasa˝era na przed-
nim fotelu (
S. 554)
Lampka przypominajàca
o zapi´ciu pasów bez-
pieczeƒstwa pasa˝erów
na tylnych fotelach
(w niektórych wersjach)
(
S. 554)
*
1: Lampki te zaÊwiecajà si´ po prze∏à-
czeniu przycisku rozruchu w stan
ON, sygnalizujàc przeprowadzanà
diagnostyk´ kontrolowanych urzà-
1262-1. Deska rozdzielcza
Lampki ostrzegawcze
(Czerwona)
(Pomaraƒ-
czowa)(Miga)
(Miga)(Miga)
(Miga)
(Miga) (˚ó∏ta)
(Czerwo-
na/˚ó∏ta)
(Miga lub za-
Êwieca si´)
48 RAV4 HV OM42C86E 19/11/19 11:35 Page 126

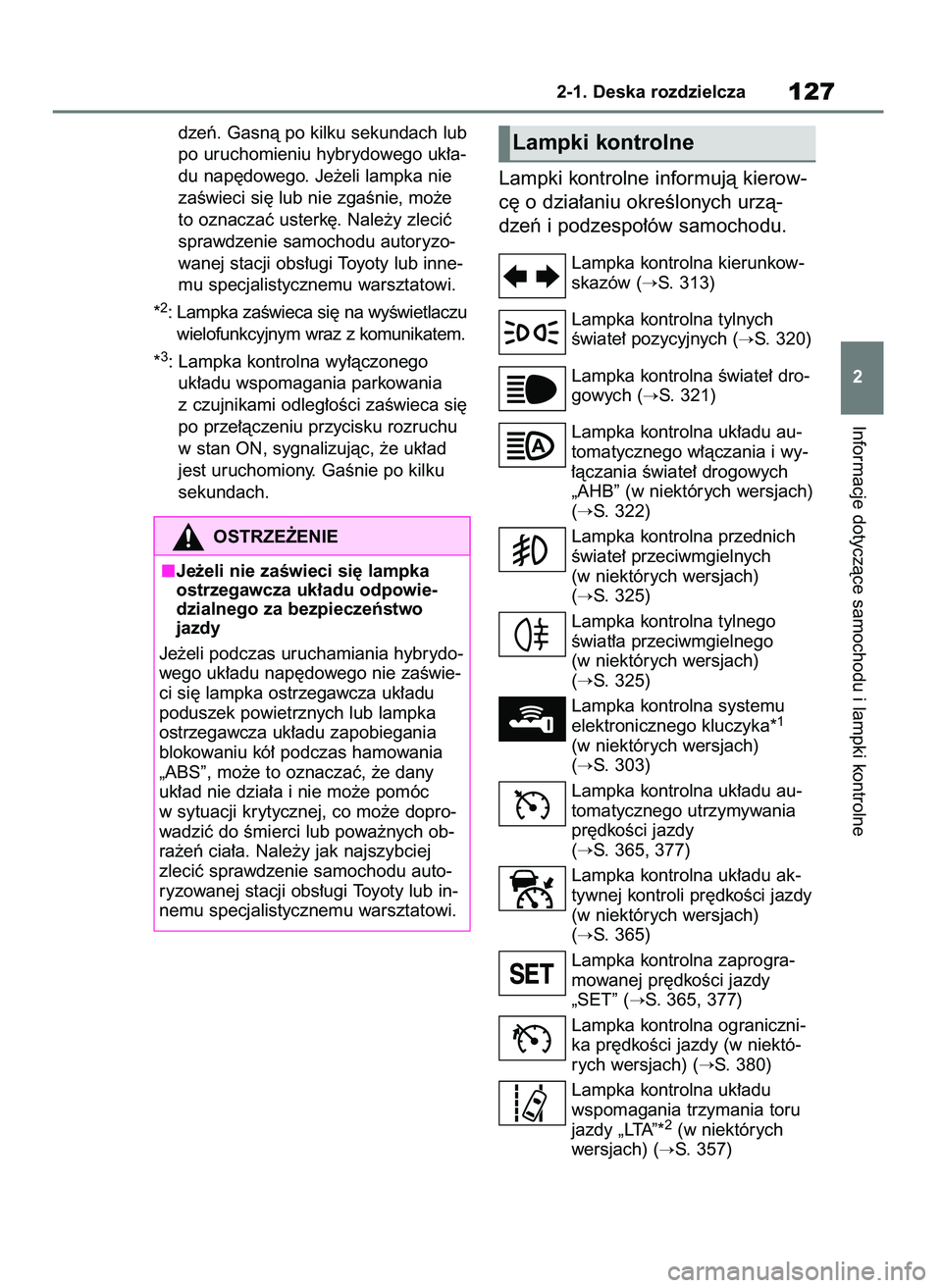

dzeƒ. Gasnà po kilku sekundach lub
po uruchomieniu hybrydowego uk∏a-
du nap´dowego. Je˝eli lampka nie
zaÊwieci si´ lub nie zgaÊnie, mo˝e
to oznaczaç usterk´. Nale˝y zleciç
sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
*
2: Lampka zaÊwieca si´ na wyÊwietlaczu
wielofunkcyjnym wraz z komunikatem.
*
3: Lampka kontrolna wy∏àczonego
uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci zaÊwieca si´
po prze∏àczeniu przycisku rozruchu
w stan ON, sygnalizujàc, ˝e uk∏ad
jest uruchomiony. GaÊnie po kilku
sekundach.
Lampki kontrolne informujà kierow-
c´ o dzia∏aniu okreÊlonych urzà-
dzeƒ i podzespo∏ów samochodu.
Lampka kontrolna kierunkow-
skazów (
S. 313)
Lampka kontrolna tylnych
Êwiate∏ pozycyjnych (
S. 320)
Lampka kontrolna Êwiate∏ dro-
gowych (
S. 321)
Lampka kontrolna uk∏adu au-
tomatycznego w∏àczania i wy-
∏àczania Êwiate∏ drogowych
„AHB” (w niektórych wersjach)
(
S. 322)
Lampka kontrolna przednich
Êwiate∏ przeciwmgielnych
(w niektórych wersjach)
(
S. 325)
Lampka kontrolna tylnego
Êwiat∏a przeciwmgielnego
(w niektórych wersjach)
(
S. 325)
Lampka kontrolna systemu
elektronicznego kluczyka*
1
(w niektórych wersjach)
(
S. 303)
Lampka kontrolna uk∏adu au-
tomatycznego utrzymywania
pr´dkoÊci jazdy
(
S. 365, 377)
Lampka kontrolna uk∏adu ak-
tywnej kontroli pr´dkoÊci jazdy
(w niektórych wersjach)
(
S. 365)
Lampka kontrolna zaprogra-
mowanej pr´dkoÊci jazdy
„SET” (
S. 365, 377)
Lampka kontrolna ograniczni-
ka pr´dkoÊci jazdy (w niektó-
rych wersjach) (
S. 380)
Lampka kontrolna uk∏adu
wspomagania trzymania toru
jazdy „LTA”*
2(w niektórych
wersjach) (
S. 357)
Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza127
2
Lampki kontrolne
OSTRZE˚ENIE
Je˝eli nie zaÊwieci si´ lampka
ostrzegawcza uk∏adu odpowie-
dzialnego za bezpieczeƒstwo
jazdy
Je˝eli podczas uruchamiania hybrydo-
wego uk∏adu nap´dowego nie zaÊwie-
ci si´ lampka ostrzegawcza uk∏adu
poduszek powietrznych lub lampka
ostrzegawcza uk∏adu zapobiegania
blokowaniu kó∏ podczas hamowania
„ABS”, mo˝e to oznaczaç, ˝e dany
uk∏ad nie dzia∏a i nie mo˝e pomóc
w sytuacji krytycznej, co mo˝e dopro-
wadziç do Êmierci lub powa˝nych ob-
ra˝eƒ cia∏a. Nale˝y jak najszybciej
zleciç sprawdzenie samochodu auto-
ryzowanej stacji obs∏ugi Toyoty lub in-
nemu specjalistycznemu warsztatowi.
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 127

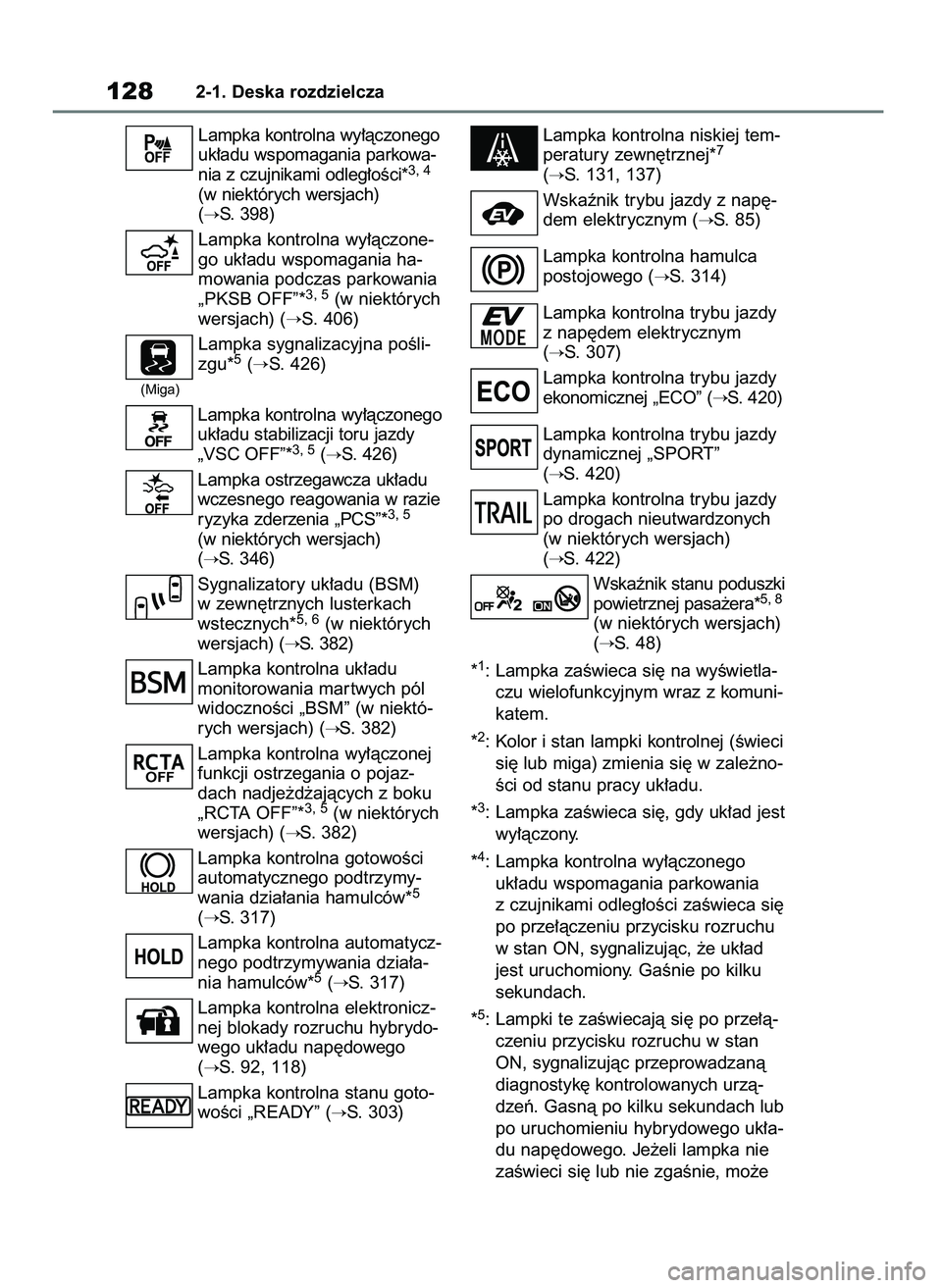

Lampka kontrolna wy∏àczonego
uk∏adu wspomagania parkowa-
nia z czujnikami odleg∏oÊci*
3, 4
(w niektórych wersjach)
(
S. 398)
Lampka kontrolna wy∏àczone-
go uk∏adu wspomagania ha-
mowania podczas parkowania
„PKSB OFF”*
3, 5(w niektórych
wersjach) (
S. 406)
Lampka sygnalizacyjna poÊli-
zgu*
5(S. 426)
Lampka kontrolna wy∏àczonego
uk∏adu stabilizacji toru jazdy
„VSC OFF”*
3, 5(S. 426)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania w razie
ryzyka zderzenia „PCS”*
3, 5
(w niektórych wersjach)
(
S. 346)
Sygnalizatory uk∏adu (BSM)
w zewn´trznych lusterkach
wstecznych*
5, 6(w niektórych
wersjach) (
S. 382)
Lampka kontrolna uk∏adu
monitorowania mar twych pól
widocznoÊci „BSM” (w niektó-
rych wersjach) (
S. 382)
Lampka kontrolna wy∏àczonej
funkcji ostrzegania o pojaz-
dach nadje˝d˝ajàcych z boku
„RCTA OFF”*
3, 5(w niektórych
wersjach) (
S. 382)
Lampka kontrolna gotowoÊci
automatycznego podtrzymy-
wania dzia∏ania hamulców*
5
(S. 317)
Lampka kontrolna automatycz-
nego podtrzymywania dzia∏a-
nia hamulców*
5(S. 317)
Lampka kontrolna elektronicz-
nej blokady rozruchu hybrydo-
wego uk∏adu nap´dowego
(
S. 92, 118)
Lampka kontrolna stanu goto-
woÊci „READY” (
S. 303)Lampka kontrolna niskiej tem-
peratury zewn´trznej*
7
(S. 131, 137)
Wskaênik trybu jazdy z nap´-
dem elektrycznym (
S. 85)
Lampka kontrolna hamulca
postojowego (
S. 314)
Lampka kontrolna trybu jazdy
z nap´dem elektrycznym
(
S. 307)
Lampka kontrolna trybu jazdy
ekonomicznej „ECO” (
S. 420)
Lampka kontrolna trybu jazdy
dynamicznej „SPORT”
(
S. 420)
Lampka kontrolna trybu jazdy
po drogach nieutwardzonych
(w niektórych wersjach)
(
S. 422)
Wskaênik stanu poduszki
powietrznej pasa˝era*
5, 8
(w niektórych wersjach)
(
S. 48)
*
1: Lampka zaÊwieca si´ na wyÊwietla-
czu wielofunkcyjnym wraz z komuni-
katem.
*
2: Kolor i stan lampki kontrolnej (Êwieci
si´ lub miga) zmienia si´ w zale˝no-
Êci od stanu pracy uk∏adu.
*
3: Lampka zaÊwieca si´, gdy uk∏ad jest
wy∏àczony.
*
4: Lampka kontrolna wy∏àczonego
uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci zaÊwieca si´
po prze∏àczeniu przycisku rozruchu
w stan ON, sygnalizujàc, ˝e uk∏ad
jest uruchomiony. GaÊnie po kilku
sekundach.
*
5: Lampki te zaÊwiecajà si´ po prze∏à-
czeniu przycisku rozruchu w stan
ON, sygnalizujàc przeprowadzanà
diagnostyk´ kontrolowanych urzà-
dzeƒ. Gasnà po kilku sekundach lub
po uruchomieniu hybrydowego uk∏a-
du nap´dowego. Je˝eli lampka nie
zaÊwieci si´ lub nie zgaÊnie, mo˝e
1282-1. Deska rozdzielcza
(Miga)
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 128

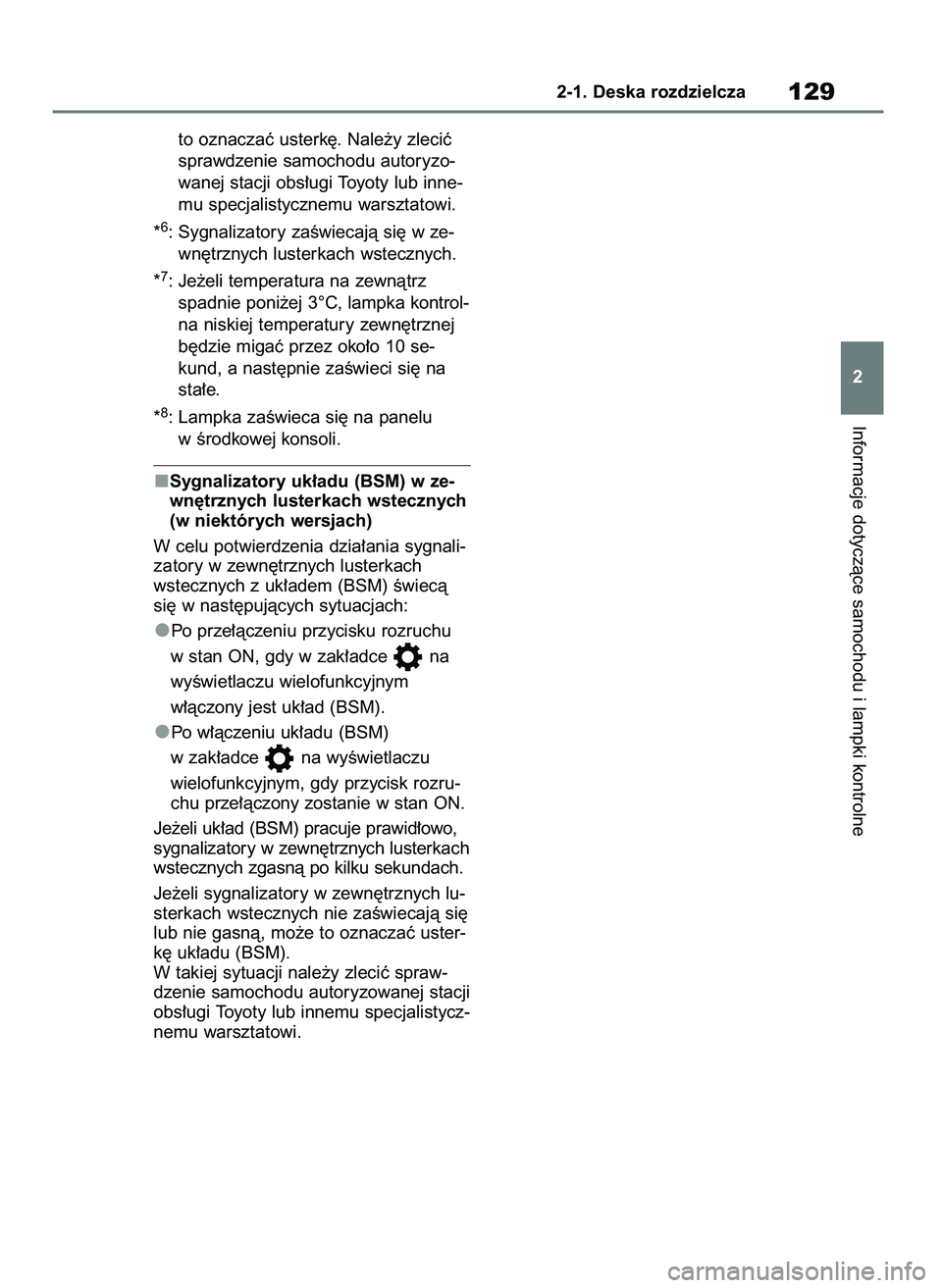

to oznaczaç usterk´. Nale˝y zleciç
sprawdzenie samochodu autoryzo-
wanej stacji obs∏ugi Toyoty lub inne-
mu specjalistycznemu warsztatowi.
*
6: Sygnalizatory zaÊwiecajà si´ w ze-
wn´trznych lusterkach wstecznych.
*
7: Je˝eli temperatura na zewnàtrz
spadnie poni˝ej 3°C, lampka kontrol-
na niskiej temperatury zewn´trznej
b´dzie migaç przez oko∏o 10 se-
kund, a nast´pnie zaÊwieci si´ na
sta∏e.
*
8: Lampka zaÊwieca si´ na panelu
w Êrodkowej konsoli.
Sygnalizatory uk∏adu (BSM) w ze-
wn´trznych lusterkach wstecznych
(w niektórych wersjach)
W celu potwierdzenia dzia∏ania sygnali-
zatory w zewn´trznych lusterkach
wstecznych z uk∏adem (BSM) Êwiecà
si´ w nast´pujàcych sytuacjach:
Po prze∏àczeniu przycisku rozruchu
w stan ON, gdy w zak∏adce na
wyÊwietlaczu wielofunkcyjnym
w∏àczony jest uk∏ad (BSM).
Po w∏àczeniu uk∏adu (BSM)
w zak∏adce na wyÊwietlaczu
wielofunkcyjnym, gdy przycisk rozru-
chu prze∏àczony zostanie w stan ON.
Je˝eli uk∏ad (BSM) pracuje prawid∏owo,
sygnalizatory w zewn´trznych lusterkach
wstecznych zgasnà po kilku sekundach.
Je˝eli sygnalizatory w zewn´trznych lu-
sterkach wstecznych nie zaÊwiecajà si´
lub nie gasnà, mo˝e to oznaczaç uster-
k´ uk∏adu (BSM).
W takiej sytuacji nale˝y zleciç spraw-
dzenie samochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi.Informacje dotyczàce samochodu i lampki kontrolne
2-1. Deska rozdzielcza129
2
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 129

Jednostki wyÊwietlane na wskaênikach i licznikach oraz na wyÊwietlaczu wielofunk-
cyjnym mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprzeda˝y.
Wskaênik stanu hybrydowego uk∏adu nap´dowego
Przedstawia wydatkowanie i odzyskiwanie energii przez hybrydowy uk∏ad nap´dowy.
(
S. 131)
Temperatura zewn´trzna (S. 131)
Zegar (
S. 132)
WyÊwietlacz wielofunkcyjny
Na wyÊwietlaczu wielofunkcyjnym ukazujà si´ ró˝ne informacje dotyczàce jazdy.
(
S. 140)
Pojawiajà si´ równie˝ komunikaty ostrzegawcze w przypadku wystàpienia usterki.
(
S. 556)
Pr´dkoÊciomierz
Pokazuje pr´dkoÊç samochodu.
Wskaênik poziomu paliwa
Pokazuje iloÊç paliwa, jaka pozosta∏a w zbiorniku.
Licznik przebiegu ca∏kowitego i dziennego oraz intensywnoÊç podÊwie-
tlenia wskaêników
Licznik przebiegu ca∏kowitego:
Pokazywany jest ca∏kowity dystans pokonany przez samochód.
G
F
E
D
C
B
A
1302-1. Deska rozdzielcza
Wskaêniki i liczniki (wersje z wyÊwietlaczem 4,2-calowym)
W zespole wskaêników ukazujà si´ ró˝ne informacje dotyczàce jazdy.
Wskazania w zespole wskaêników
48 RAV4 HV OM42C86E 19/11/19 11:36 Page 130
