TOYOTA RAV4 2019 Instrukcja obsługi (in Polish)

• Gdy poprzedzajàcy pojazd przewozi
∏adunek, który wystaje poza jego tyl-
ny zderzak.
• Gdy poprzedzajàcy pojazd ma niere-
gularny kszta∏t, np. traktor lub moto-
cykl z koszem.
• Gdy poprzedzajàcy pojazd to dzieci´cy
rower, rower z du˝ym ∏adunkiem na ba-
ga˝niku, rower dwuosobowy lub rower
o unikalnym kszta∏cie (rower z koszy-
kiem dla dziecka, tandem itp.).*
2
• Gdy pieszy lub pochylony rowerzysta
jest ni˝szy ni˝ oko∏o 1 m lub pieszy
jest wy˝szy ni˝ oko∏o 2 m.*
2
• Gdy pieszy lub rowerzysta ma na
sobie ponad gabarytowe ubrania
(p∏aszcz przeciwdeszczowy, d∏ugà
spódnic´ itp.), przez co ich sylwetka
jest zas∏oni´ta.*
2
• Gdy pieszy pochylony jest do przodu,
przykucni´ty lub rowerzysta pochylo-
ny do przodu.*
2
• Gdy pieszy lub rowerzysta porusza
si´ szybko.*2
• Gdy pieszy pcha wózek dzieci´cy,
wózek inwalidzki, rower lub inny
pojazd.*
2
• Podczas jazdy w czasie niekorzyst-
nych warunków pogodowych, takich
jak intensywny deszcz, mg∏a, opady
Êniegu lub burza piaskowa.
• Podczas jazdy w g´stej mgle lub
w dymie.
• Gdy na zewnàtrz jest ciemno, np.
o Êwicie lub zmierzchu oraz podczas
jazdy w nocy lub w tunelu przez co
wykryty obiekt jest prawie tego same-
go koloru co otoczenie.
• Gdy warunki oÊwietlenia zmieniajà
si´ raptownie w krótkich odst´pach
czasu, na przyk∏ad podczas wje˝d˝a-
nia lub wyje˝d˝ania z tunelu.
• Po uruchomieniu hybrydowego uk∏adu
nap´dowego samochód nie porusza∏
si´ przez pewien czas.
• Podczas skr´tu w lewo lub w prawo
oraz przez pewien czas po wykona-
niu skr´tu w lewo lub w prawo.
• Podczas jazdy po ∏uku drogi oraz przez
pewien czas po pokonaniu zakr´tu.
• Podczas poÊlizgu samochodu.
• Przednia cz´Êç samochodu jest pod-
niesiona lub opuszczona.• Gdy geometria kó∏ jest êle ustawiona.
• Gdy wycieraczka przedniej szyby
zas∏ania przednià kamer´.
• Gdy samochód porusza si´ z bardzo
du˝à pr´dkoÊcià.
• Podczas jazdy w górzystym terenie.
• Gdy czujnik radarowy lub przednia
kamera sà nieprawid∏owo ukierunko-
wane.
W niektórych sytuacjach opisanych
poni˝ej mo˝e nie byç mo˝liwe wytwo-
rzenie wystarczajàcej si∏y hamowa-
nia, co mo˝e zak∏ócaç prawid∏owe
dzia∏anie uk∏adu:
• Gdy uk∏ad hamowania nie mo˝e dzia-
∏aç z maksymalnà wydajnoÊcià, np. gdy
cz´Êci uk∏adu hamulcowego sà bardzo
zimne, bardzo goràce lub mokre.
• Gdy stan techniczny samochodu nie
jest prawid∏owy (hamulce i opony sà
nadmiernie zu˝yte, ciÊnienie w ogu-
mieniu jest nieprawid∏owe itp.)
• Gdy samochód porusza si´ po drodze
˝wirowej lub innej Êliskiej nawierzchni.
*
1: W zale˝noÊci od regionu funkcja wy-
krywania pieszych i/lub rowerzystów
nie jest dost´pna. (
S. 344)
*2: W zale˝noÊci od regionu funkcja wy-
krywania pieszych i/lub rowerzystów
jest dost´pna. (
S. 344)
Je˝eli uk∏ad stabilizacji toru jazdy
(VSC) jest wy∏àczony
Je˝eli uk∏ad stabilizacji toru jazdy
(VSC) jest wy∏àczony (
S. 426), to
funkcje uk∏adów przedkolizyjnego
wspomagania hamowania i przedkoli-
zyjnego automatycznego hamowania
sà równie˝ wy∏àczone.
Lampka ostrzegawcza uk∏adu wcze-
snego reagowania w razie ryzyka
zderzenia „PCS” zaÊwieci si´, a na
wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „System VSC wy∏àczo-
ny. Hamulec PCS niedost´pny”.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu351
4
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 351

*: W niektórych wersjach
3524-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Uk∏ad wspomagania trzy-
mania toru jazdy (LTA)*
Podczas jazdy na autostradzie
lub drodze szybkiego ruchu,
która ma oznaczone pasy ruchu
bia∏ymi (lub ˝ó∏tymi) liniami,
uk∏ad ten ostrzega kierowc´,
gdy samochód zje˝d˝a z pasa
ruchu lub toru jazdy*, i wspo-
maga utrzymanie samochodu
na pasie ruchu lub torze jazdy*
poprzez sterowanie kierownicà.
Dodatkowo uk∏ad ten równie˝
wspomaga obs∏ug´ kierownicy,
gdy uruchomiona jest aktywna
kontrola pr´dkoÊci jazdy w pe∏-
nym zakresie, aby utrzymaç
samochód na pasie ruchu lub
torze jazdy*.
Uk∏ad wspomagania trzymania
toru jazdy (LTA) za pomocà
przedniej kamery rozpoznaje
bia∏e (lub ˝ó∏te) linie. Dodatko-
wo wykrywa poprzedzajàce po-
jazdy, korzystajàc z przedniej
kamery i czujnika radarowego.
*: Granica pomi´dzy asfaltem a po-
boczem drogi, np. trawa, ziemia lub
kraw´˝nik.
OSTRZE˚ENIE
Przed korzystaniem z uk∏adu
wspomagania trzymania toru
jazdy (LTA)
Nie nale˝y nadmiernie polegaç na
dzia∏aniu uk∏adu (LTA). Uk∏ad ten
nie kieruje samochodem w sposób
automatyczny i w ˝aden sposób nie
zmniejsza obowiàzku zachowania
ostro˝noÊci. Dlatego to kierowca
samochodu pozostaje w pe∏ni odpo-
wiedzialny za rozpoznanie sytuacji
wokó∏ i korygowanie kierunku jazdy
odpowiednimi ruchami kierownicy
oraz za bezpieczeƒstwo jazdy. Pod-
czas d∏ugich podró˝y nale˝y wyko-
nywaç regularne przerwy.
Nieodpowiedni lub nieodpowiedzial-
ny styl jazdy mo˝e doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Gdy uk∏ad nie jest wykorzystywany,
nale˝y wy∏àczyç go przyciskiem
uk∏adu (LTA).
Sytuacje nieodpowiednie do ko-
rzystania z uk∏adu wspomaga-
nia trzymania toru jazdy (LTA)
W wyszczególnionych poni˝ej sytu-
acjach nale˝y wy∏àczyç uk∏ad przyci-
skiem uk∏adu (LTA). Niezastosowanie
si´ do tego zalecenia stwarza ryzyko
doprowadzenia do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub po-
wa˝nych obra˝eƒ cia∏a.
Podczas jazdy na Êliskiej nawierzchni
z powodu deszczu, Êniegu, go∏oledzi
itp.
Podczas jazdy po drodze pokrytej
Êniegiem.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni
sà trudno dostrzegalne z powodu
deszczu, Êniegu, mg∏y, kurzu itp.
Gdy na wyznaczonym liniami pasie
ruchu prowadzone sà roboty drogo-
we lub gdy na jezdni naniesione sà
tymczasowe linie.
Podczas jazdy w obszarze, gdzie
prowadzone sà roboty drogowe.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 352

Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu353
4
OSTRZE˚ENIE
Podczas jazdy z za∏o˝onym ko∏em
zapasowym, ∏aƒcuchami przeciwpo-
Êlizgowymi lub innym wyposa˝e-
niem tego typu.
Je˝eli bie˝nik opony jest nadmiernie
zu˝yty lub ciÊnienie w ogumieniu
jest nieodpowiednie.
Gdy u˝ywane sà opony o ró˝nej
konstrukcji, pochodzàce od ró˝nych
producentów, ró˝nego typu lub
o ró˝nym wzorze bie˝nika.
Podczas jazdy po pasie ruchu inne-
go rodzaju ni˝ na drodze szybkiego
ruchu lub autostradzie.
Podczas holowania przyczepy* lub
awaryjnego holowania samochodu.
*: Wersje przystosowane do holowa-
nia przyczepy. (
S. 294)
W celu unikni´cia ryzyka
uszkodzenia lub niew∏aÊciwego
dzia∏ania uk∏adu wspomagania
trzymania toru jazdy (LTA)
Nie dokonywaç modyfikacji Êwiate∏
g∏ównych ani nie umieszczaç na
kloszach lamp ˝adnych naklejek.
Nie dokonywaç modyfikacji uk∏adu
zawieszenia itp. Je˝eli zawieszenie
wymaga wymiany, nale˝y skontakto-
waç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjali-
stycznym warsztatem.
Nie mocowaç ani nie umieszczaç
niczego na pokrywie silnika i os∏onie
ch∏odnicy. Nie montowaç ˝adnych
elementów ochronnych z przodu
samochodu (orurowania, belek
ochronnych, krat itp.).
W razie koniecznoÊci naprawy przed-
niej szyby nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem.
Sytuacje, w których uk∏ad wspo-
magania trzymania toru jazdy
(LTA) mo˝e nie dzia∏aç prawi-
d∏owo
W ni˝ej wyszczególnionych sytuacjach
uk∏ad (LTA) mo˝e nie dzia∏aç prawid∏o-
wo i spowodowaç zjechanie samocho-
du z pasa ruchu.
Samochód nale˝y prowadziç bezpiecz-
nie, kontrolujàc sytuacj´ na drodze
oraz bacznie obserwujàc otoczenie
i obs∏ugujàc kierownic´ tak, aby w ra-
zie potrzeby skorygowaç tor jazdy sa-
mochodu, nie polegajàc wy∏àcznie na
uk∏adzie (LTA).
Gdy wyÊwietlany jest ekran podà˝a-
nia za pojazdem (
S. 357), a po-
przedzajàcy pojazd zmienia pas ru-
chu. (Samochód mo˝e podà˝yç za
poprzedzajàcym pojazdem i równie˝
zmieniç pas ruchu.)
Gdy wyÊwietlany jest ekran podà˝a-
nia za pojazdem (
S. 357), a po-
przedzajàcy pojazd si´ ko∏ysze.
(Samochód mo˝e równie˝ si´ ko∏y-
saç i zjechaç z pasa ruchu.)
Gdy wyÊwietlany jest ekran podà˝a-
nia za pojazdem (
S. 357), a po-
przedzajàcy pojazd zje˝d˝a ze swoje-
go pasa ruchu. (Samochód mo˝e po-
dà˝yç za poprzedzajàcym pojazdem
i zjechaç z pasa ruchu.)
Gdy wyÊwietlany jest ekran podà˝a-
nia za pojazdem (
S. 357), a po-
przedzajàcy pojazd porusza si´ bar-
dzo blisko lewego lub prawego pasa
ruchu. (Samochód mo˝e podà˝yç
za poprzedzajàcym pojazdem i zje-
chaç z pasa ruchu.)
Podczas pokonywania ostrego
zakr´tu.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 353

3544-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Gdy na przeje˝d˝anym odcinku nie
ma bia∏ych (lub ˝ó∏tych) linii, np. ro-
gatki, punkty poboru op∏at lub
skrzy˝owanie itp.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni
sà pop´kane bàdê widaç oznako-
wania podniesionej nawierzchni
chodnika lub widoczne sà kamienie.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni
nie sà widoczne lub prawie niewi-
doczne ze wzgl´du na pokrywajàcy
je piasek itp.
Gdy nawierzchnia jest mokra ze
wzgl´du na opady deszczu lub
ka∏u˝e itp.
Gdy linie na jezdni sà ˝ó∏te (rozpo-
znawanie przez uk∏ad linii ˝ó∏tych
mo˝e byç znacznie trudniejsze ni˝
rozpoznawanie linii bia∏ych).
Gdy bia∏e (lub ˝ó∏te) linie przecinajà
kraw´˝nik itp.
Gdy nawierzchnia jest bardzo jasna,
np. betonowa.
Gdy pobocze drogi nie jest czyste
lub proste.
Gdy nawierzchnia jest bardzo jasna,
ze wzgl´du na odbijajàce si´ Êwia-
t∏o itp.
W warunkach gwa∏townych zmian
intensywnoÊci oÊwietlenia, jak np.
podczas wje˝d˝ania lub wyje˝d˝a-
nia z tunelu itp.
Gdy bezpoÊrednio w obiektyw ka-
mery wpada Êwiat∏o s∏oneczne lub
Êwiat∏o pochodzàce ze Êwiate∏ g∏ów-
nych innych pojazdów.
Podczas jazdy po zboczu.
Podczas jazdy po drodze nachylo-
nej w lewo lub prawo lub po kr´tej
drodze.
Podczas jazdy po wyboistej drodze.
Gdy pasy ruchu sà bardzo wàskie
lub bardzo szerokie.
Gdy samochód jest znacznie prze-
chylony z powodu obcià˝enia ∏adun-
kiem bàdê nieprawid∏owego
ciÊnienia w ogumieniu.
OSTRZE˚ENIE
Gdy wzd∏u˝ drogi znajdujà si´
obiekty lub konstrukcje, które mogà
byç b∏´dnie rozpoznawane jako
bia∏e (lub ˝ó∏te) linie na jezdni (np.
barierki, s∏upki odblaskowe itp.).
Na rozwidleniach i w miejscu ∏àcze-
nia si´ dróg itp.
Gdy na jezdni sà widoczne Êlady
naprawy nawierzchni lub pozosta∏y
na niej nieaktualne bia∏e (lub ˝ó∏te)
linie.
Gdy bia∏e (lub ˝ó∏te) linie na jezdni
zakrywa cieƒ lub wzd∏u˝ nich uk∏a-
dajà si´ cienie.
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 354

Funkcja ostrzegania o nieza-
mierzonej zmianie pasa ruchu
Gdy uk∏ad wykryje, ˝e samochód
zje˝d˝a z dotychczasowego pasa
ruchu lub toru jazdy*, na wyÊwietla-
czu wielofunkcyjnym pojawia si´ ko-
munikat ostrzegajàcy kierowc´ oraz
rozlega si´ sygna∏ ostrzegawczy.
Gdy rozlegnie si´ sygna∏ ostrzegawczy,
nale˝y sprawdziç sytuacj´ wokó∏ samo-
chodu i, ostro˝nie obracajàc kierownicà,
powróciç na Êrodek pasa ruchu.
Wersje z uk∏adem monitorowania mar-
twych pól widocznoÊci (BSM): Je˝eliuk∏ad rozpozna, ˝e samochód mo˝e
zjechaç z pasa ruchu i istnieje wysokie
ryzyko kolizji z wyprzedzanym na sà-
siednim pasie pojazdem, ostrzeganie
o niezamierzonej zmianie pasa ruchu
zostanie uruchomione, pomimo ˝e w∏à-
czony jest kierunkowskaz.
*: Granica pomi´dzy asfaltem a pobo-
czem drogi, np. trawa, ziemia lub
kraw´˝nik.
Funkcja kontroli kierownicy
Gdy uk∏ad wykryje, ˝e samochód
zje˝d˝a z dotychczasowego pasa
ruchu lub toru jazdy*, zapewnia
kierowcy w razie potrzeby pomoc
poprzez sterowanie kierownicà
w niewielkim zakresie przez krótki
okres czasu, tak aby utrzymaç
samochód na jego pasie ruchu.
Je˝eli uk∏ad wykryje, ˝e kierowca nie
operuje kierownicà przez okreÊlony
czas lub jest ona zbyt s∏abo trzymana
przez kierowc´, na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komunikat
ostrzegawczy i funkcja kontroli kierow-
nicy zostanie chwilowo wstrzymana.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu355
4
OSTRZE˚ENIE
Gdy odleg∏oÊç od poprzedzajàcego
pojazdu jest bardzo ma∏a.
Gdy samochód porusza si´ znacznie
w gór´ i w dó∏ ze wzgl´du na jakoÊç
drogi (z∏ej jakoÊci, spoiny na drodze
itp.)
Podczas jazdy w tunelu lub w nocy
z wy∏àczonymi Êwiat∏ami g∏ównymi
lub gdy Êwiat∏a g∏ówne sà przyciem-
nione z powodu zabrudzenia lub
niew∏aÊciwego ustawienia.
Gdy samochód zostanie uderzony
podmuchem bocznego wiatru.
Gdy samochód zostanie uderzony
podmuchem wiatru od przeje˝d˝a-
jàcego obok pojazdu.
Gdy samochód w∏aÊnie zmieni∏ pas
ruchu lub przejecha∏ skrzy˝owanie.
Gdy u˝ywane sà opony o ró˝nej
konstrukcji, pochodzàce od ró˝nych
producentów, ró˝nego typu lub
o ró˝nym wzorze bie˝nika.
Gdy samochód wyposa˝ony jest np.
w opony zimowe itp.
Gdy samochód porusza si´ z bardzo
du˝à pr´dkoÊcià.
Funkcje realizowane przez
uk∏ad wspomagania trzyma-
nia toru jazdy (LTA)
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 355

Wersje z uk∏adem monitorowania mar-
twych pól widocznoÊci (BSM): Je˝eli
uk∏ad rozpozna, ˝e samochód mo˝e
zjechaç z pasa ruchu i istnieje wysokie
ryzyko kolizji z wyprzedzanym na sà-
siednim pasie pojazdem, ostrzeganie
o niezamierzonej zmianie pasa ruchu
zostanie uruchomione, pomimo ˝e w∏à-
czony jest kierunkowskaz.
*: Granica pomi´dzy asfaltem a pobo-
czem drogi, np. trawa, ziemia lub
kraw´˝nik.
Funkcja ostrzegania o ko∏ysaniu
samochodu
Je˝eli samochód ko∏ysze si´ lub
uk∏ad wykryje, ˝e samochód wielo-
krotnie zje˝d˝a z dotychczasowego
pasa ruchu, na wyÊwietlaczu wielo-
funkcyjnym pojawia si´ komunikat
ostrzegajàcy kierowc´ oraz rozlega
si´ sygna∏ ostrzegawczy.Funkcja trzymania pasa ruchu
Funkcja ta powiàzana jest z uk∏a-
dem aktywnej kontroli pr´dkoÊci
jazdy w pe∏nym zakresie i zapewnia
odpowiednie wspomaganie obs∏ugi
kierownicy, aby utrzymaç samochód
na dotychczasowym pasie ruchu.
Je˝eli uk∏ad aktywnej kontroli pr´dkoÊci
jazdy w pe∏nym zakresie jest wy∏àczony,
funkcja trzymania pasa ruchu nie b´-
dzie dzia∏a∏a.
W ruchu ulicznym o du˝ym nat´˝eniu
np. w korku, gdy bia∏e (lub ˝ó∏te) linie
sà s∏abo widoczne lub niewidoczne,
funkcja b´dzie dzia∏aç, aby wspomóc
podà˝anie za poprzedzajàcym pojaz-
dem, monitorujàc jego po∏o˝enie.
Je˝eli uk∏ad wykryje, ˝e kierowca nie
operuje kierownicà przez okreÊlony
czas lub jest ona zbyt s∏abo trzymana
przez kierowc´, na wyÊwietlaczu wielo-
funkcyjnym pojawi si´ komunikat
ostrzegawczy i funkcja trzymania pasa
ruchu zostanie chwilowo wstrzymana.
3564-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 356

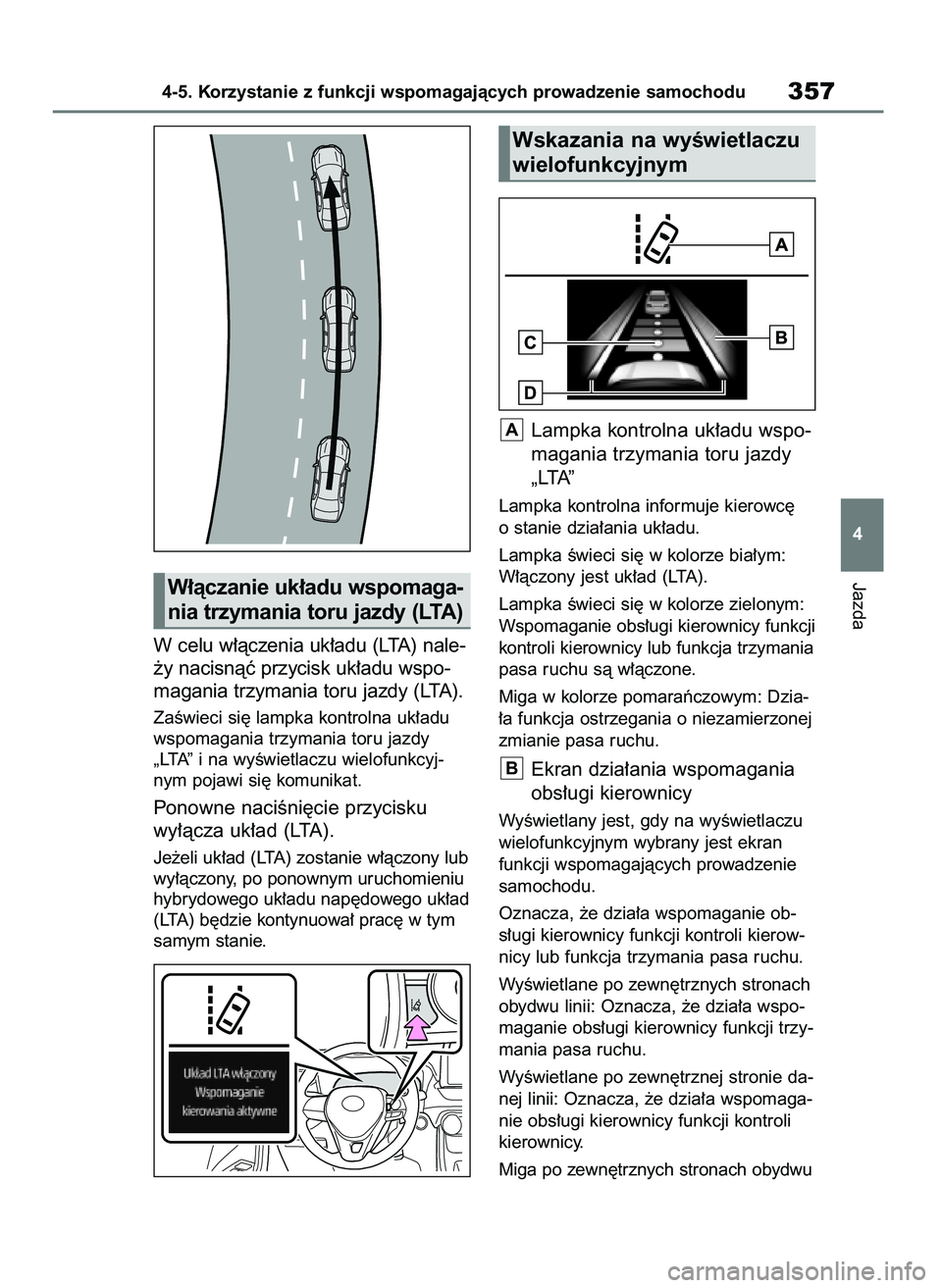

W celu w∏àczenia uk∏adu (LTA) nale-
˝y nacisnàç przycisk uk∏adu wspo-
magania trzymania toru jazdy (LTA).
ZaÊwieci si´ lampka kontrolna uk∏adu
wspomagania trzymania toru jazdy
„LTA” i na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat.
Ponowne naciÊni´cie przycisku
wy∏àcza uk∏ad (LTA).
Je˝eli uk∏ad (LTA) zostanie w∏àczony lub
wy∏àczony, po ponownym uruchomieniu
hybrydowego uk∏adu nap´dowego uk∏ad
(LTA) b´dzie kontynuowa∏ prac´ w tym
samym stanie.
Lampka kontrolna uk∏adu wspo-
magania trzymania toru jazdy
„LTA”
Lampka kontrolna informuje kierowc´
o stanie dzia∏ania uk∏adu.
Lampka Êwieci si´ w kolorze bia∏ym:
W∏àczony jest uk∏ad (LTA).
Lampka Êwieci si´ w kolorze zielonym:
Wspomaganie obs∏ugi kierownicy funkcji
kontroli kierownicy lub funkcja trzymania
pasa ruchu sà w∏àczone.
Miga w kolorze pomaraƒczowym: Dzia-
∏a funkcja ostrzegania o niezamierzonej
zmianie pasa ruchu.
Ekran dzia∏ania wspomagania
obs∏ugi kierownicy
WyÊwietlany jest, gdy na wyÊwietlaczu
wielofunkcyjnym wybrany jest ekran
funkcji wspomagajàcych prowadzenie
samochodu.
Oznacza, ˝e dzia∏a wspomaganie ob-
s∏ugi kierownicy funkcji kontroli kierow-
nicy lub funkcja trzymania pasa ruchu.
WyÊwietlane po zewn´trznych stronach
obydwu linii: Oznacza, ˝e dzia∏a wspo-
maganie obs∏ugi kierownicy funkcji trzy-
mania pasa ruchu.
WyÊwietlane po zewn´trznej stronie da-
nej linii: Oznacza, ˝e dzia∏a wspomaga-
nie obs∏ugi kierownicy funkcji kontroli
kierownicy.
Miga po zewn´trznych stronach obydwu
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu357
4
W∏àczanie uk∏adu wspomaga-
nia trzymania toru jazdy (LTA)
Wskazania na wyÊwietlaczu
wielofunkcyjnym
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 357

linii: Ostrzega, ˝e konieczna jest reakcja
kierowcy, aby pozostaç na Êrodku pasa
ruchu (funkcja trzymania pasa ruchu).
Ekran funkcji podà˝ania za
pojazdem
WyÊwietlany jest, gdy na wyÊwietlaczu
wielofunkcyjnym wybrany jest ekran
funkcji wspomagajàcych prowadzenie
samochodu.
Oznacza, ˝e dzia∏a wspomaganie ob-
s∏ugi kierownicy funkcji trzymania pasa
ruchu poprzez monitorowanie pozycji
poprzedzajàcego pojazdu.
Gdy ekran funkcji podà˝ania za pojaz-
dem jest wyÊwietlany i poprzedzajàcy
pojazd porusza si´, samochód równie˝
mo˝e poruszaç si´ tym samym torem
jazdy. Samochód nale˝y prowadziç bez-
piecznie, kontrolujàc sytuacj´ na drodze
oraz bacznie obserwujàc otoczenie
i obs∏ugujàc kierownic´ tak, aby w razie
potrzeby skorygowaç tor jazdy samo-
chodu.
Ekran funkcji ostrzegania o nie-
zamierzonej zmianie pasa ruchu
WyÊwietlany jest, gdy na wyÊwietlaczu
wielofunkcyjnym wybrany jest ekran
funkcji wspomagajàcych prowadzenie
samochodu.
óBia∏e linie wype∏nione sà bia∏ym
kolorem
Oznacza to, ˝e uk∏ad rozpozna∏ bia∏e
(lub ˝ó∏te) linie na jezdni lub tor jazdy*.
Gdy samochód zje˝d˝a z pasa ruchu,
bia∏a linia wyÊwietlana po tej stronie, w którà samochód zje˝d˝a, zaczyna
migaç w kolorze pomaraƒczowym.
óBia∏e linie wype∏nione sà czarnym
kolorem
Oznacza to, ˝e uk∏ad nie rozpozna∏ bia-
∏ych (lub ˝ó∏tych) linii na jezdni lub toru
jazdy*, lub chwilowo przesta∏ dzia∏aç.
*: Granica pomi´dzy asfaltem a pobo-
czem drogi, np. trawa, ziemia lub
kraw´˝nik.
Warunki dzia∏ania poszczególnych
funkcji
Funkcja ostrzegania o niezamierzo-
nej zmianie pasa ruchu
Funkcja dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki.
• W∏àczony jest uk∏ad wspomagania
trzymania toru jazdy (LTA).
• Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 50 km/h.*
1
• Uk∏ad rozpoznaje bia∏e (lub ˝ó∏te) li-
nie wyznaczajàce pas ruchu lub tor
jazdy*
2. (Gdy rozpoznana zostanie
bia∏a [lub ˝ó∏ta] linia lub tor jazdy*2
tylko po jednej stronie, uk∏ad b´dzie
dzia∏a∏ tylko dla strony, która zosta∏a
rozpoznana.)
• SzerokoÊç pasa ruchu jest wi´ksza
ni˝ oko∏o 3 m.
• Kierunkowskaz nie jest w∏àczony.
(Wersje z uk∏adem monitorowania
mar twych pól widocznoÊci (BSM):
Z wyjàtkiem, gdy samochód znajduje
si´ na skrajnym pasie po stronie,
z której u˝yty zosta∏ kierunkowskaz.)
• Samochód nie znajduje si´ na ostrym
zakr´cie.
• Nie zosta∏a wykryta usterka uk∏adu.
(
S. 361)
D
C
3584-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 358

*1: Funkcja dzia∏a, nawet je˝eli pr´d-
koÊç samochodu jest mniejsza ni˝
oko∏o 50 km/h, gdy dzia∏a funkcja
trzymania pasa ruchu.
*
2: Granica pomi´dzy asfaltem a pobo-
czem drogi, np. trawa, ziemia lub
kraw´˝nik.
Funkcja kontroli kierownicy
Funkcja dzia∏a, gdy dodatkowo, oprócz
wszystkich warunków koniecznych dla
dzia∏ania funkcji ostrzegania o nieza-
mierzonej zmianie pasa ruchu, spe∏nio-
ne sà poni˝sze warunki.
• W zak∏adce na wyÊwietlaczu
wielofunkcyjnym w∏àczona jest funk-
cja „Wsp. kier.”. (
S. 140)
• Je˝eli pr´dkoÊç samochodu nie zmie-
ni∏a si´ nadmiernie w stosunku do
zaprogramowanych ustawieƒ.
• Je˝eli kierownica obs∏ugiwana jest
z si∏à mniejszà ni˝ wymagana do
zmiany pasa ruchu.
• Gdy uk∏ady zapobiegania blokowaniu
kó∏ podczas hamowania (ABS), stabi-
lizacji toru jazdy (VSC), kontroli nap´-
du (TRC) lub wczesnego reagowania
w razie ryzyka zderzenia (PCS) nie
sà uruchomione.
• Gdy uk∏ady kontroli nap´du (TRC) lub
stabilizacji toru jazdy (VSC) nie sà
wy∏àczone.
• Gdy ostrze˝enie o nietrzymaniu kie-
rownicy przesta∏o byç wyÊwietlane.
(
S. 360)
Funkcja ostrzegania o ko∏ysaniu
samochodu
Funkcja dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki.
• W zak∏adce na wyÊwietlaczu
wielofunkcyjnym w∏àczona jest funk-
cja „Ostrz. o bujaniu”. (
S. 140)
• Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 50 km/h.
• SzerokoÊç pasa ruchu jest wi´ksza
ni˝ oko∏o 3 m.
• Nie zosta∏a wykryta usterka uk∏adu.
(
S. 361)
Funkcja trzymania pasa ruchu
Funkcja dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki.• W∏àczony jest uk∏ad wspomagania
trzymania toru jazdy (LTA).
• W zak∏adce na wyÊwietlaczu
wielofunkcyjnym w∏àczona jest funkcja
„Wsp. kier.” i „Ârod. pasa”. (
S. 140)
• Funkcja rozpoznaje bia∏e (˝ó∏te) linie
wyznaczajàce pas ruchu lub po∏o˝e-
nie poprzedzajàcego pojazdu (z wy-
jàtkiem gdy poprzedzajàcy pojazd
jest ma∏y, taki jak motocykl).
• Uk∏ad aktywnej kontroli pr´dkoÊci jaz-
dy w pe∏nym zakresie dzia∏a w trybie
kontroli odst´pu od poprzedzajàcego
pojazdu.
• SzerokoÊç pasa ruchu wynosi oko∏o
3 m do 4 m.
• Kierunkowskaz nie jest w∏àczony.
• Samochód nie znajduje si´ na ostrym
zakr´cie.
• Nie zosta∏a wykryta usterka uk∏adu.
(
S. 361)
• Je˝eli pr´dkoÊç samochodu nie zmie-
ni∏a si´ nadmiernie w stosunku do
zaprogramowanych ustawieƒ.
• Je˝eli kierownica obs∏ugiwana jest
z si∏à mniejszà ni˝ wymagana do
zmiany pasa ruchu.
• Gdy uk∏ady zapobiegania blokowaniu
kó∏ podczas hamowania (ABS), stabi-
lizacji toru jazdy (VSC), kontroli nap´-
du (TRC) lub wczesnego reagowania
w razie ryzyka zderzenia (PCS) nie
sà uruchomione.
• Gdy uk∏ady kontroli nap´du (TRC) lub
stabilizacji toru jazdy (VSC) nie sà
wy∏àczone.
• Gdy ostrze˝enie o nietrzymaniu kie-
rownicy przesta∏o byç wyÊwietlane.
(
S. 360)
• Samochód znajduje si´ na Êrodku
pasa ruchu.
• Nie dzia∏a funkcja kontroli kierownicy.
Chwilowe wstrzymanie dzia∏ania
funkcji
Gdy warunki dzia∏ania nie sà d∏u˝ej
spe∏nione, dzia∏anie funkcji mo˝e
zostaç chwilowo wstrzymane. Po
przywróceniu wymaganych warunków
dzia∏ania funkcja wznowi prac´.
(
S. 358)
Je˝eli podczas dzia∏ania funkcji trzy-
mania pasa ruchu warunki dzia∏ania
nie sà d∏u˝ej spe∏nione (
S. 358),
mo˝e rozlec si´ sygna∏ akustyczny
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu359
4
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 359

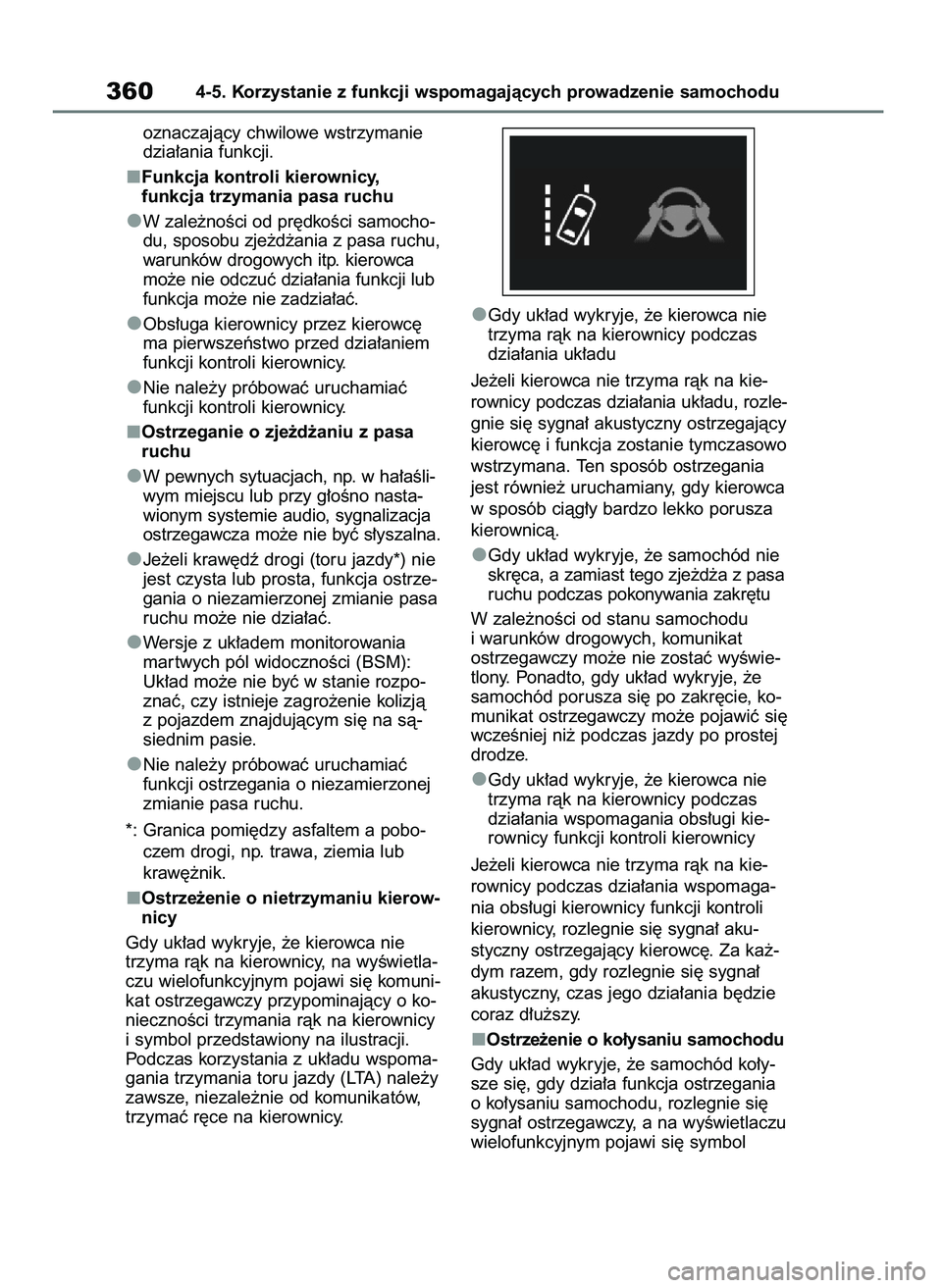

oznaczajàcy chwilowe wstrzymanie
dzia∏ania funkcji.
Funkcja kontroli kierownicy,
funkcja trzymania pasa ruchu
W zale˝noÊci od pr´dkoÊci samocho-
du, sposobu zje˝d˝ania z pasa ruchu,
warunków drogowych itp. kierowca
mo˝e nie odczuç dzia∏ania funkcji lub
funkcja mo˝e nie zadzia∏aç.
Obs∏uga kierownicy przez kierowc´
ma pierwszeƒstwo przed dzia∏aniem
funkcji kontroli kierownicy.
Nie nale˝y próbowaç uruchamiaç
funkcji kontroli kierownicy.
Ostrzeganie o zje˝d˝aniu z pasa
ruchu
W pewnych sytuacjach, np. w ha∏aÊli-
wym miejscu lub przy g∏oÊno nasta-
wionym systemie audio, sygnalizacja
ostrzegawcza mo˝e nie byç s∏yszalna.
Je˝eli kraw´dê drogi (toru jazdy*) nie
jest czysta lub prosta, funkcja ostrze-
gania o niezamierzonej zmianie pasa
ruchu mo˝e nie dzia∏aç.
Wersje z uk∏adem monitorowania
mar twych pól widocznoÊci (BSM):
Uk∏ad mo˝e nie byç w stanie rozpo-
znaç, czy istnieje zagro˝enie kolizjà
z pojazdem znajdujàcym si´ na sà-
siednim pasie.
Nie nale˝y próbowaç uruchamiaç
funkcji ostrzegania o niezamierzonej
zmianie pasa ruchu.
*: Granica pomi´dzy asfaltem a pobo-
czem drogi, np. trawa, ziemia lub
kraw´˝nik.
Ostrze˝enie o nietrzymaniu kierow-
nicy
Gdy uk∏ad wykryje, ˝e kierowca nie
trzyma ràk na kierownicy, na wyÊwietla-
czu wielofunkcyjnym pojawi si´ komuni-
kat ostrzegawczy przypominajàcy o ko-
niecznoÊci trzymania ràk na kierownicy
i symbol przedstawiony na ilustracji.
Podczas korzystania z uk∏adu wspoma-
gania trzymania toru jazdy (LTA) nale˝y
zawsze, niezale˝nie od komunikatów,
trzymaç r´ce na kierownicy.Gdy uk∏ad wykryje, ˝e kierowca nie
trzyma ràk na kierownicy podczas
dzia∏ania uk∏adu
Je˝eli kierowca nie trzyma ràk na kie-
rownicy podczas dzia∏ania uk∏adu, rozle-
gnie si´ sygna∏ akustyczny ostrzegajàcy
kierowc´ i funkcja zostanie tymczasowo
wstrzymana. Ten sposób ostrzegania
jest równie˝ uruchamiany, gdy kierowca
w sposób ciàg∏y bardzo lekko porusza
kierownicà.
Gdy uk∏ad wykryje, ˝e samochód nie
skr´ca, a zamiast tego zje˝d˝a z pasa
ruchu podczas pokonywania zakr´tu
W zale˝noÊci od stanu samochodu
i warunków drogowych, komunikat
ostrzegawczy mo˝e nie zostaç wyÊwie-
tlony. Ponadto, gdy uk∏ad wykryje, ˝e
samochód porusza si´ po zakr´cie, ko-
munikat ostrzegawczy mo˝e pojawiç si´
wczeÊniej ni˝ podczas jazdy po prostej
drodze.
Gdy uk∏ad wykryje, ˝e kierowca nie
trzyma ràk na kierownicy podczas
dzia∏ania wspomagania obs∏ugi kie-
rownicy funkcji kontroli kierownicy
Je˝eli kierowca nie trzyma ràk na kie-
rownicy podczas dzia∏ania wspomaga-
nia obs∏ugi kierownicy funkcji kontroli
kierownicy, rozlegnie si´ sygna∏ aku-
styczny ostrzegajàcy kierowc´. Za ka˝-
dym razem, gdy rozlegnie si´ sygna∏
akustyczny, czas jego dzia∏ania b´dzie
coraz d∏u˝szy.
Ostrze˝enie o ko∏ysaniu samochodu
Gdy uk∏ad wykryje, ˝e samochód ko∏y-
sze si´, gdy dzia∏a funkcja ostrzegania
o ko∏ysaniu samochodu, rozlegnie si´
sygna∏ ostrzegawczy, a na wyÊwietlaczu
wielofunkcyjnym pojawi si´ symbol
3604-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
48 RAV4 HV OM42C86E 19/11/19 11:38 Page 360
