Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych541
7
Gdy samochód wymaga
holowania
Je˝eli zajdzie koniecznoÊç ho-
lowania tego samochodu, zale-
cane jest skorzystanie z us∏ug
autoryzowanej stacji obs∏ugi
Toyoty, innego specjalistycznego
warsztatu lub wykwalifikowanej
pomocy drogowej. Samochód
powinien byç holowany z osià
umieszczonà na platformie lub
na platformie samochodowej.
Podczas holowania nale˝y za-
wsze u˝ywaç ∏aƒcuchów zabez-
pieczajàcych oraz przestrzegaç
wszystkich obowiàzujàcych
przepisów.
Wersje z nap´dem na dwa ko∏a:
Podczas holowania tego samo-
chodu z przednià osià na plat-
formie tylne ko∏a i osie muszà
byç sprawne. (
S. 542)
Je˝eli elementy te sà uszkodzo-
ne, nale˝y u˝yç wózka holowni-
czego lub umieÊciç samochód
na platformie.
Wersje z nap´dem na cztery
ko∏a: Podczas holowania tego
samochodu z osià umieszczo-
nà na platformie nale˝y u˝yç
wózka holowniczego. (
S. 542)
OSTRZE˚ENIE
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
óWersje z nap´dem na dwa ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z przednimi lub wszyst-
kimi ko∏ami uniesionymi nad powierzch-
ni´ ziemi. Je˝eli samochód holowany
jest z przednimi ko∏ami dotykajàcymi
pod∏o˝a, mo˝e spowodowaç to
uszkodzenie uk∏adu nap´dowego
i powiàzanych z nim podzespo∏ów lub
w zale˝noÊci od rodzaju uszkodzenia
czy usterki energia elektryczna wy-
twarzana przez silnik elektryczny
(trakcyjny) mo˝e spowodowaç po˝ar.
óWersje z nap´dem na cztery ko∏a:
Nale˝y upewniç si´, ˝e samochód jest
transpor towany z wszystkimi ko∏ami
uniesionymi nad powierzchni´ ziemi.
Je˝eli samochód holowany jest z ko∏ami
dotykajàcymi pod∏o˝a, mo˝e spowodo-
waç to uszkodzenie uk∏adu nap´dowe-
go i powiàzanych z nim podzespo∏ów,
samochód mo˝e odczepiç si´ od holujà-
cego go pojazdu lub w zale˝noÊci od
rodzaju uszkodzenia czy usterki energia
elektryczna wytwarzana przez silnik
elektryczny (trakcyjny) mo˝e spowodo-
waç po˝ar.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 541

Opisane poni˝ej objawy mogà sy-
gnalizowaç usterk´ przek∏adni na-
p´dowej. W takiej sytuacji przed
przystàpieniem do holowania tego
samochodu nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi
Toyoty, innym specjalistycznym
warsztatem lub wykwalifikowanà
pomocà drogowà.
Je˝eli na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat
ostrzegawczy dotyczàcy hybry-
dowego uk∏adu nap´dowego
i samochód nie mo˝e ruszyç
z miejsca.
Samochód generuje nietypowe
odg∏osy.
óUniesiona przednia oÊ (wersje
z nap´dem na dwa ko∏a)
Zwolniç hamulec postojowy.
Wy∏àczyç tryb automatyczny hamul-
ca postojowego. (
S. 315)

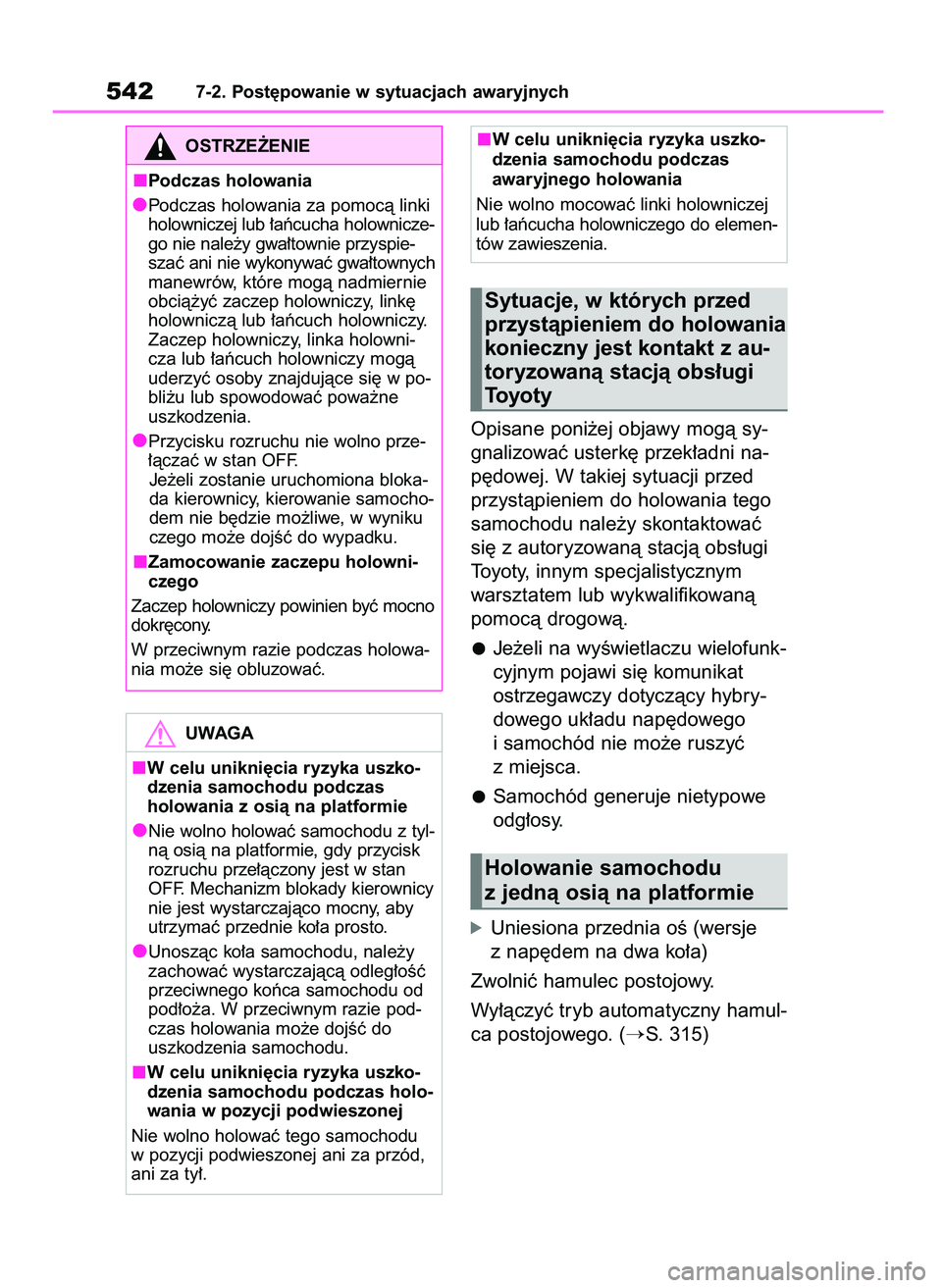

5427-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Podczas holowania
Podczas holowania za pomocà linki
holowniczej lub ∏aƒcucha holownicze-
go nie nale˝y gwa∏townie przyspie-
szaç ani nie wykonywaç gwa∏townych
manewrów, które mogà nadmiernie
obcià˝yç zaczep holowniczy, link´
holowniczà lub ∏aƒcuch holowniczy.
Zaczep holowniczy, linka holowni-
cza lub ∏aƒcuch holowniczy mogà
uderzyç osoby znajdujàce si´ w po-
bli˝u lub spowodowaç powa˝ne
uszkodzenia.
Przycisku rozruchu nie wolno prze-
∏àczaç w stan OFF.
Je˝eli zostanie uruchomiona bloka-
da kierownicy, kierowanie samocho-
dem nie b´dzie mo˝liwe, w wyniku
czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepu holowni-
czego
Zaczep holowniczy powinien byç mocno
dokr´cony.
W przeciwnym razie podczas holowa-
nia mo˝e si´ obluzowaç.
UWAGA
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas
holowania z osià na platformie
Nie wolno holowaç samochodu z tyl-
nà osià na platformie, gdy przycisk
rozruchu prze∏àczony jest w stan
OFF. Mechanizm blokady kierownicy
nie jest wystarczajàco mocny, aby
utrzymaç przednie ko∏a prosto.
Unoszàc ko∏a samochodu, nale˝y
zachowaç wystarczajàcà odleg∏oÊç
przeciwnego koƒca samochodu od
pod∏o˝a. W przeciwnym razie pod-
czas holowania mo˝e dojÊç do
uszkodzenia samochodu.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas holo-
wania w pozycji podwieszonej
Nie wolno holowaç tego samochodu
w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszko-
dzenia samochodu podczas
awaryjnego holowania
Nie wolno mocowaç linki holowniczej
lub ∏aƒcucha holowniczego do elemen-
tów zawieszenia.
Sytuacje, w których przed
przystàpieniem do holowania
konieczny jest kontakt z au-
toryzowanà stacjà obs∏ugi
Toyoty
Holowanie samochodu
z jednà osià na platformie
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 542

óUniesiona przednia oÊ (wersje
z nap´dem na cztery ko∏a)
Pod tylne ko∏a nale˝y pod∏o˝yç
wózek holowniczy.
óUniesiona tylna oÊ
Pod przednie ko∏a nale˝y pod∏o˝yç
wózek holowniczy.Je˝eli samochód przewo˝ony jest na
platformie samochodowej, do moco-
wania kó∏ zawsze nale˝y u˝ywaç pa-
sów. Prawid∏owe zak∏adanie pasów,
patrz informacje zawar te w instrukcji
obs∏ugi platformy samochodowej.
Aby podczas transpor tu zabezpie-
czyç samochód przed przemieszcza-
niem si´, nale˝y uruchomiç hamulec
postojowy i prze∏àczyç przycisk roz-
ruchu w stan OFF.
W sytuacji awaryjnej, gdy nie jest
osiàgalna specjalistyczna pomoc
drogowa, samochód ten mo˝e byç
holowany za pomocà linki holowni-
czej lub ∏aƒcucha holowniczego za-
mocowanego do przewidzianego do
tego celu zaczepu holowniczego.
Ten sposób holowania mo˝e byç
wykorzystywany jedynie na drogach
o utwardzonych nawierzchniach, na
krótkim odcinku i z pr´dkoÊcià nie-
przekraczajàcà 30 km/h.
Kierowca musi pozostaç w samo-
chodzie, odpowiednio kierujàc
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych543
7
Przewo˝enie na platformie
samochodowej
UWAGA
Holowanie samochodu w pozycji
podwieszonej
Aby uniknàç uszkodzenia nadwozia,
nie wolno holowaç tego samochodu
w pozycji podwieszonej.
Holowanie awaryjne
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 543

i operujàc hamulcami. Wszystkie
ko∏a, pó∏osie nap´dowe, uk∏ad na-
p´dowy, uk∏ad kierowniczy oraz
hamulce muszà byç sprawne.
Aby mo˝liwe by∏o holowanie tego
samochodu przez inny pojazd, ko-
nieczne jest zamontowanie zacze-
pu holowniczego. Zaczep nale˝y
zamontowaç zgodnie z opisanym
sposobem post´powania.
1Wyjàç zaczep holowniczy.
(
S. 561, 572)
2Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, otworzyç
( ) i zdjàç ( ) zaÊlepk´
otworu w zderzaku.
W celu zabezpieczenia nadwozia przed
uszkodzeniem pod∏o˝yç pod ostrze Êru-
bokr´ta kawa∏ek mi´kkiego materia∏u,
tak jak pokazano na ilustracji.
3Wsunàç zaczep w gniazdo i cz´-
Êciowo wkr´ciç d∏onià.4Mocno dokr´ciç zaczep za pomo-
cà klucza do nakr´tek mocujàcych
ko∏a lub twardego metalowego
pr´ta.
5W bezpieczny sposób przymoco-
waç link´ holowniczà lub ∏aƒcuch
holowniczy do zaczepu holowni-
czego.
Nale˝y uwa˝aç, aby nie uszkodziç nad-
wozia samochodu.
6WsiàÊç do samochodu, który
b´dzie holowany i uruchomiç
hybrydowy uk∏ad nap´dowy.
Wy∏àczyç uk∏ad wspomagania hamowa-
nia podczas parkowania (PKSB) (w nie-
których wersjach):
S. 405
Je˝eli hybrydowy uk∏ad nap´dowy nie
daje si´ uruchomiç, przycisk rozruchu
prze∏àczyç w stan ON.
7Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N i zwol-
niç hamulec postojowy.
Gdy nie mo˝na przestawiç dêwigni
przek∏adni nap´dowej:
S. 311
Podczas holowania
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie dzia∏a wspomaganie
w uk∏adzie hamulcowym oraz kierowni-
czym,w zwiàzku z tym hamowanie
i kierowanie sà znacznie utrudnione.
Klucz do nakr´tek mocujàcych ko∏a
Wersje z kluczem do nakr´tek mocujà-
cych ko∏a: Klucz do nakr´tek mocujàcych
ko∏a znajduje si´ w torbie na narz´dzia.
(
S. 561, 572)
BA
5447-2. Post´powanie w sytuacjach awaryjnych
Przygotowanie do awaryjnego
holowania samochodu
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 544

Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elemen-
tów uk∏adu klimatyzacji, który
pracowa∏, jest zjawiskiem nor-
malnym.)
Widoczne obni˝enie ciÊnienia
w ogumieniu lub nierównomierne
zu˝ycie bie˝nika.
Wskaênik temperatury p∏ynu
w uk∏adzie ch∏odzenia silnika
przez d∏u˝szy czas utrzymuje si´
w zakresie wy˝szym ni˝ normal-
nie.
Zmiana odg∏osu uk∏adu wyde-
chowego.
Nadmierny pisk ogumienia pod-
czas skr´cania.
Nietypowe odg∏osy elementów
zawieszenia.
Stukanie lub inne nietypowe od-
g∏osy dobiegajàce z hybrydowe-
go uk∏adu nap´dowego.Przerywanie, d∏awienie si´ lub
nierówna praca silnika.
Wyraêna utrata mocy.
Âciàganie samochodu w jednà
stron´ podczas hamowania.
Âciàganie samochodu w jednà
stron´ podczas jazdy po p∏askiej,
prostej drodze.
Spadek skutecznoÊci hamulców,
„mi´kki” peda∏ hamulca zasadni-
czego, zapadanie si´ peda∏u nie-
mal do pod∏ogi.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych545
7
W razie podejrzenia
nieprawid∏owoÊci
Wystàpienie jednego z wymie-
nionych poni˝ej objawów mo˝e
sygnalizowaç koniecznoÊç re-
gulacji lub naprawy samocho-
du. W takiej sytuacji nale˝y jak
najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycz-
nym warsztatem.
Objawy widoczne
Objawy s∏yszalne
Objawy zauwa˝alne podczas
jazdy
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 545

Lampka ostrzegawcza uk∏adu hamulcowego (sygna∏ ostrzegawczy)
Lampka ostrzegawcza uk∏adu hamulcowego
5467-2. Post´powanie w sytuacjach awaryjnych
Gdy zaÊwieci si´ lampka ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrze-
gawczych, nale˝y zachowujàc spokój, wykonaç zalecane czynnoÊci.
Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki niekoniecznie sy-
gnalizuje usterk´. Gdy sytuacja b´dzie si´ powtarzaç, nale˝y zleciç
sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Post´powanie w przypadku lampek ostrzegawczych lub
sygna∏ów ostrzegawczych
Lampka ostrzegawcza Opis/Sposób post´powania
(Czerwona)
Sygnalizuje:
Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
Usterk´ w uk∏adzie hamulcowym.
Natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu i skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem. Kontynuowanie jazdy mo˝e
byç niebezpieczne.
Lampka ostrzegawcza Opis/Sposób post´powania
( ˚ó∏ta)
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Usterk´ hamulca postojowego;
Uk∏adu hamowania regeneracyjnego; lub
Elektronicznie sterowanego uk∏adu hamulcowego.
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 546

Lampka ostrzegawcza braku ∏adowania akumulatora 12-woltowego
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia* (sygna∏ ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym wraz z komunikatem.
Lampka ostrzegawcza przegrzania hybrydowego uk∏adu nap´dowego*
(sygna∏ ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym wraz z komunikatem.
Lampka ostrzegawcza niskiego ciÊnienia oleju w silniku* (sygna∏
ostrzegawczy)
*: Lampka zaÊwieca si´ na wyÊwietlaczu wielofunkcyjnym wraz z komunikatem.
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych547
7 Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ w uk∏adzie ∏adowania.
Natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu i skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem.
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje mo˝liwoÊç przekroczenia dopuszczalnej
temperatury silnika.
Natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu.
Sposób post´powania: (
S. 589)
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje przegrzanie hybrydowego uk∏adu nap´-
dowego.
Zatrzymaç samochód w bezpiecznym miejscu.
Sposób post´powania: (
S. 589)
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje zbyt niskie ciÊnienie oleju silnikowego.
Natychmiast zatrzymaç samochód w bezpiecz-
nym miejscu i skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycz-
nym warsztatem.
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 547

Lampka sygnalizacyjna usterki
Lampka ostrzegawcza uk∏adu poduszek powietrznych
Lampka ostrzegawcza uk∏adu zapobiegania blokowaniu kó∏ podczas
hamowania „ABS”
Lampka ostrzegawcza elektrycznego wspomagania uk∏adu
kierowniczego „EPS” (sygna∏ ostrzegawczy)
5487-2. Post´powanie w sytuacjach awaryjnych
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Hybrydowego uk∏adu nap´dowego;
Elektronicznego uk∏adu sterowania pracà silnika;
Elektronicznego uk∏adu sterowania przepustnicà;
lub
Uk∏adu kontroli emisji spalin (w niektórych wer-
sjach).
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu poduszek powietrznych; lub
Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
Uk∏adu zapobiegania blokowaniu kó∏ podczas
hamowania (ABS); lub
Uk∏adu wspomagania hamowania awaryjnego.
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ elektrycznego wspomagania
uk∏adu kierowniczego (EPS).
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
( Czerwona/˚ó∏ta)
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 548

Lampka ostrzegawcza uk∏adu wczesnego reagowania w razie ryzyka
zderzenia „PCS” (sygna∏ ostrzegawczy)
Lampka kontrolna uk∏adu wspomagania trzymania toru jazdy „LTA”
(sygna∏ ostrzegawczy)
Sytuacje awaryjne
7-2. Post´powanie w sytuacjach awaryjnych549
7 Lampka ostrzegawcza Opis/Sposób post´powania
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ uk∏adu wczesnego reagowania
w razie ryzyka zderzenia (PCS).
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e uk∏ad wczesnego reagowania w razie
ryzyka zderzenia (PCS) jest chwilowo nieaktywny
i konieczne jest podj´cie dzia∏aƒ w celu rozwiàzania
problemu.
Post´powaç zgodnie z instrukcjami wyÊwietla-
nymi na wyÊwietlaczu wielofunkcyjnym.
(
S. 342, 558)
Je˝eli uk∏ady wczesnego reagowania w razie ryzyka
zderzenia (PCS) lub stabilizacji toru jazdy (VSC) sà
wy∏àczone, zaÊwieci si´ lampka ostrzegawcza uk∏a-
du wczesnego reagowania w razie ryzyka zderzenia
„PCS”.
S. 351
Lampka ostrzegawcza Opis/Sposób post´powania
Sygnalizuje usterk´ uk∏adu wspomagania trzymania
toru jazdy (LTA).
Post´powaç zgodnie z instrukcjami wyÊwietla-
nymi na wyÊwietlaczu wielofunkcyjnym.
(
S. 361)
(Miga lub zaÊwieca si´)
(W niektórych wersjach)
( Pomaraƒczowa)
(W niektórych wersjach)
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 549

Lampka kontrolna wy∏àczonego uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci (sygna∏ ostrzegawczy)
Lampka kontrolna wy∏àczonego uk∏adu wspomagania hamowania
podczas parkowania „PKSB OFF” (sygna∏ ostrzegawczy)
5507-2. Post´powanie w sytuacjach awaryjnych
Lampka ostrzegawcza Opis/Sposób post´powania
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ uk∏adu wspomagania parkowa-
nia z czujnikami odleg∏oÊci.
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci jest chwilowo nieaktywny,
prawdopodobnie dlatego, ˝e czujniki sà brudne,
pokryte lodem itp.
Post´powaç zgodnie z instrukcjami wyÊwietla-
nymi na wyÊwietlaczu wielofunkcyjnym.
(
S. 399, 556)
(Miga)
(W niektórych wersjach)
Lampka ostrzegawcza Opis/Sposób post´powania
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ uk∏adu wspomagania hamowania
podczas parkowania (PKSB).
Natychmiast zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e uk∏ad wspomagania hamowania pod-
czas parkowania (PKSB) jest chwilowo nieaktywny,
prawdopodobnie dlatego, ˝e czujniki sà brudne,
pokryte lodem itp.
Post´powaç zgodnie z instrukcjami wyÊwietla-
nymi na wyÊwietlaczu wielofunkcyjnym.
(
S. 409, 556)
(Miga)
(W niektórych wersjach)
48 RAV4 HV OM42C86E 19/11/19 11:40 Page 550
