TOYOTA RAV4 2019 Manuel du propriétaire (in French)

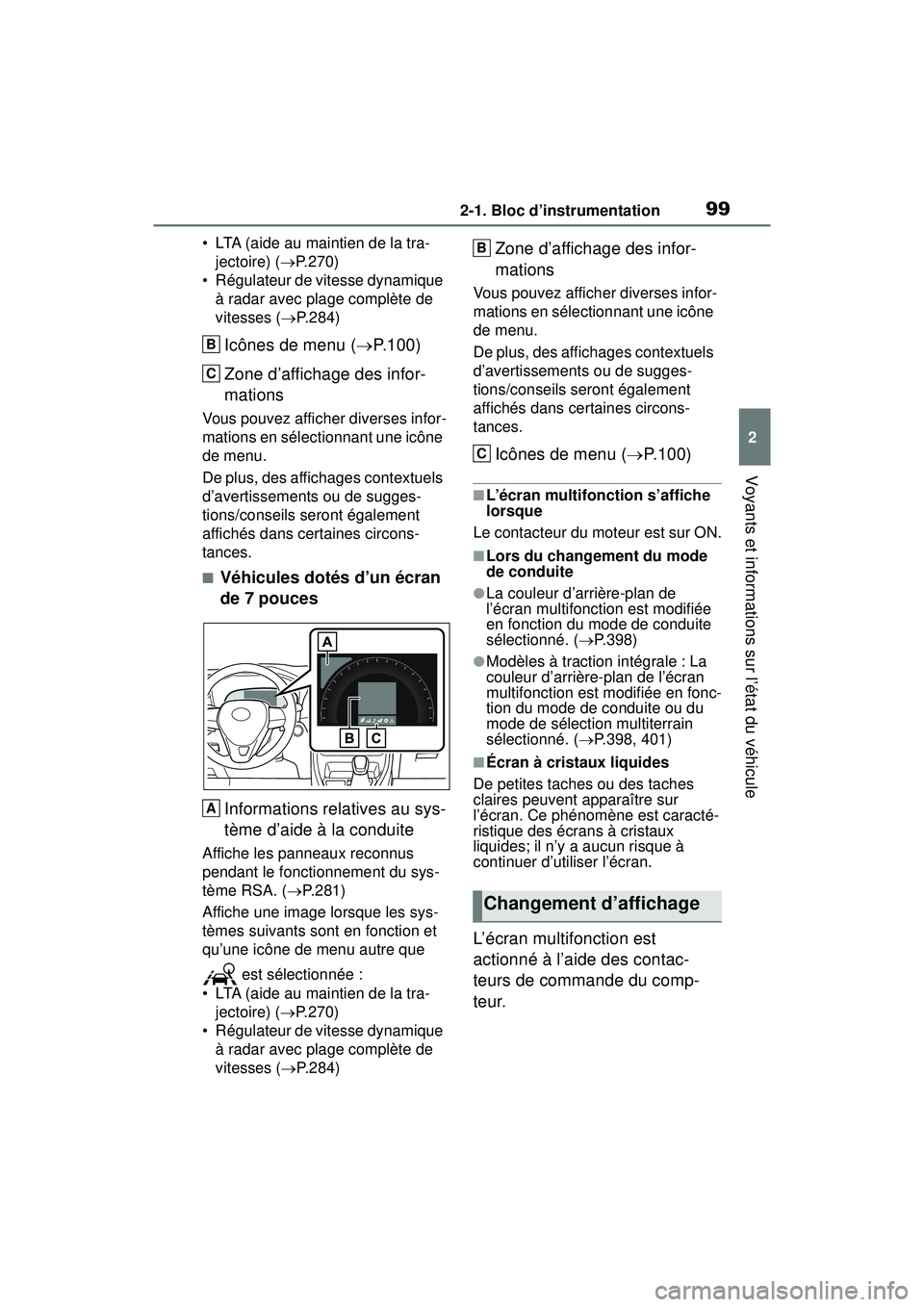

992-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
• LTA (aide au maintien de la tra-jectoire) ( P.270)
• Régulateur de vitesse dynamique à radar avec plage complète de
vitesses ( P.284)
Icônes de menu ( P.100)
Zone d’affichage des infor-
mations
Vous pouvez afficher diverses infor-
mations en sélectionnant une icône
de menu.
De plus, des affichages contextuels
d’avertissements ou de sugges-
tions/conseils seront également
affichés dans certaines circons-
tances.
■Véhicules dotés d’un écran
de 7 pouces
Informations relatives au sys-
tème d’aide à la conduite
Affiche les panneaux reconnus
pendant le fonctionnement du sys-
tème RSA. ( P.281)
Affiche une image lorsque les sys-
tèmes suivants sont en fonction et
qu’une icône de menu autre que
est sélectionnée :
• LTA (aide au maintien de la tra- jectoire) ( P.270)
• Régulateur de vitesse dynamique à radar avec plage complète de
vitesses ( P.284)
Zone d’affichage des infor-
mations
Vous pouvez afficher diverses infor-
mations en sélectionnant une icône
de menu.
De plus, des affichages contextuels
d’avertissements ou de sugges-
tions/conseils seront également
affichés dans certaines circons-
tances.
Icônes de menu ( P.100)
■L’écran multifonction s’affiche
lorsque
Le contacteur du moteur est sur ON.
■Lors du changement du mode
de conduite
●La couleur d’arrière-plan de
l’écran multifonction est modifiée
en fonction du mode de conduite
sélectionné. ( P.398)
●Modèles à traction intégrale : La
couleur d’arrière-plan de l’écran
multifonction est modifiée en fonc-
tion du mode de conduite ou du
mode de sélection multiterrain
sélectionné. ( P.398, 401)
■Écran à cristaux liquides
De petites taches ou des taches
claires peuvent apparaître sur
l’écran. Ce phénomène est caracté-
ristique des écrans à cristaux
liquides; il n’y a aucun risque à
continuer d’utiliser l’écran.
L’écran multifonction est
actionné à l’aide des contac-
teurs de commande du comp-
teur.
B
C
A
Changement d’affichage
B
C

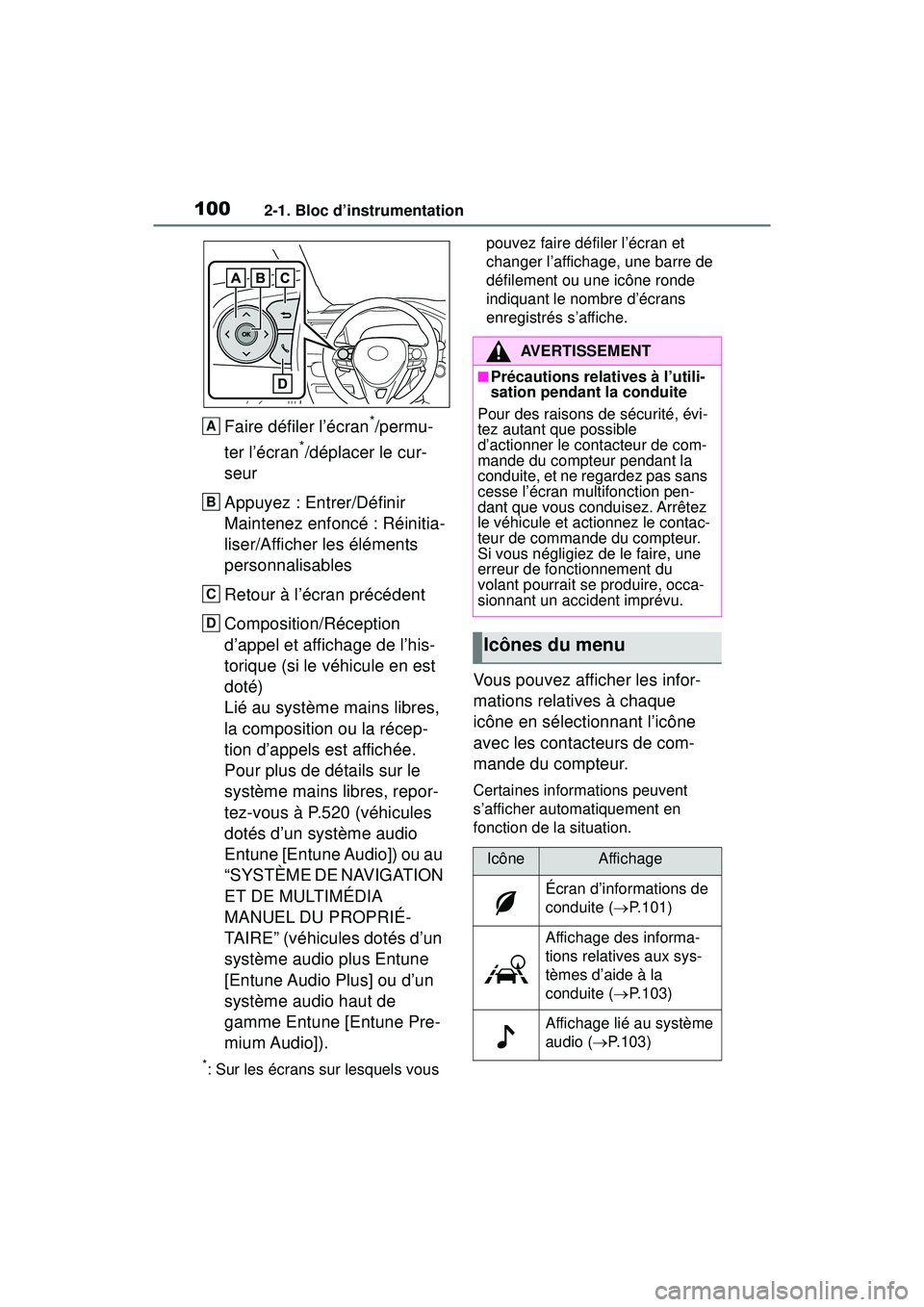

1002-1. Bloc d’instrumentation
Faire défiler l’écran*/permu-
ter l’écran
*/déplacer le cur-
seur
Appuyez : Entrer/Définir
Maintenez enfoncé : Réinitia-
liser/Afficher les éléments
personnalisables
Retour à l’écran précédent
Composition/Réception
d’appel et affichage de l’his-
torique (si le véhicule en est
doté)
Lié au système mains libres,
la composition ou la récep-
tion d’appels est affichée.
Pour plus de détails sur le
système mains libres, repor-
tez-vous à P.520 (véhicules
dotés d’un système audio
Entune [Entune Audio]) ou au
“SYSTÈME DE NAVIGATION
ET DE MULTIMÉDIA
MANUEL DU PROPRIÉ-
TAIRE” (véhicules dotés d’un
système audio plus Entune
[Entune Audio Plus] ou d’un
système audio haut de
gamme Entune [Entune Pre-
mium Audio]).
*: Sur les écrans sur lesquels vous pouvez faire défiler l’écran et
changer l’affichage, une barre de
défilement ou une icône ronde
indiquant le nombre d’écrans
enregistrés s’affiche.
Vous pouvez afficher les infor-
mations relatives à chaque
icône en sélectionnant l’icône
avec les contacteurs de com-
mande du compteur.
Certaines informations peuvent
s’afficher automatiquement en
fonction de la situation.
A
B
C
D
AVERTISSEMENT
■Précautions relatives à l’utili-
sation pendant la conduite
Pour des raisons de sécurité, évi-
tez autant que possible
d’actionner le contacteur de com-
mande du compteur pendant la
conduite, et ne regardez pas sans
cesse l’écran multifonction pen-
dant que vous conduisez. Arrêtez
le véhicule et actionnez le contac-
teur de commande du compteur.
Si vous négligiez de le faire, une
erreur de fonctionnement du
volant pourrait se produire, occa-
sionnant un accident imprévu.
Icônes du menu
IcôneAffichage
Écran d’informations de
conduite ( P. 1 0 1 )
Affichage des informa-
tions relatives aux sys-
tèmes d’aide à la
conduite ( P. 1 0 3 )
Affichage lié au système
audio ( P.103)

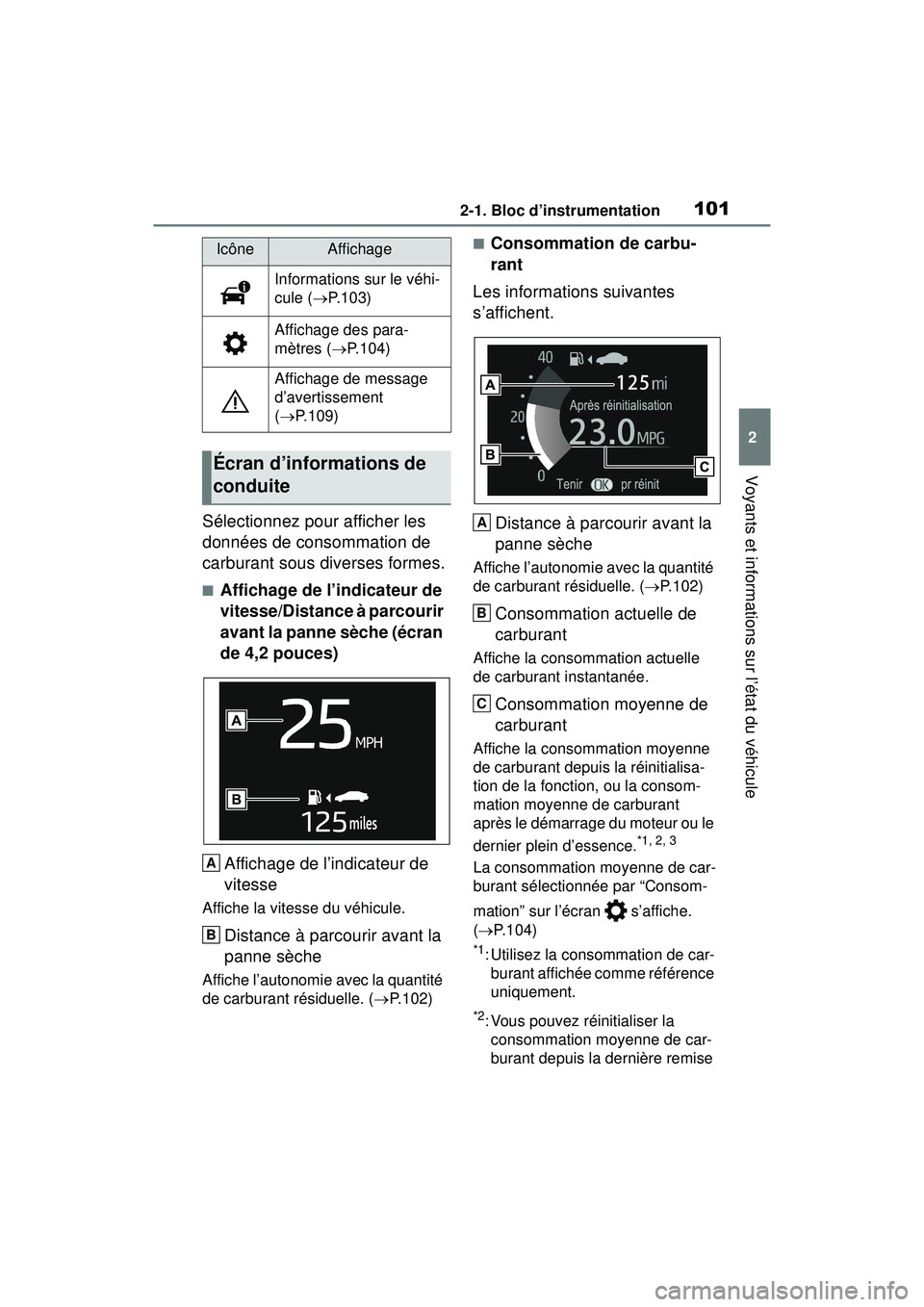

1012-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
Sélectionnez pour afficher les
données de consommation de
carburant sous diverses formes.
■Affichage de l’indicateur de
vitesse/Distance à parcourir
avant la panne sèche (écran
de 4,2 pouces)Affichage de l’indicateur de
vitesse
Affiche la vitesse du véhicule.
Distance à parcourir avant la
panne sèche
Affiche l’autonomie avec la quantité
de carburant résiduelle. ( P.102)
■Consommation de carbu-
rant
Les informations suivantes
s’affichent.
Distance à parcourir avant la
panne sèche
Affiche l’autonomie avec la quantité
de carburant résiduelle. ( P.102)
Consommation actuelle de
carburant
Affiche la consommation actuelle
de carburant instantanée.
Consommation moyenne de
carburant
Affiche la consommation moyenne
de carburant depuis la réinitialisa-
tion de la fonction, ou la consom-
mation moyenne de carburant
après le démarrage du moteur ou le
dernier plein d’essence.
*1, 2, 3
La consommation moyenne de car-
burant sélectionnée par “Consom-
mation” sur l’écran s’affiche.
( P.104)
*1: Utilisez la consommation de car-
burant affichée comme référence
uniquement.
*2: Vous pouvez réinitialiser la consommation moyenne de car-
burant depuis la dernière remise
Informations sur le véhi-
cule ( P.103)
Affichage des para-
mètres ( P.104)
Affichage de message
d’avertissement
( P.109)
Écran d’informations de
conduite
IcôneAffichage
A
B
A
B
C

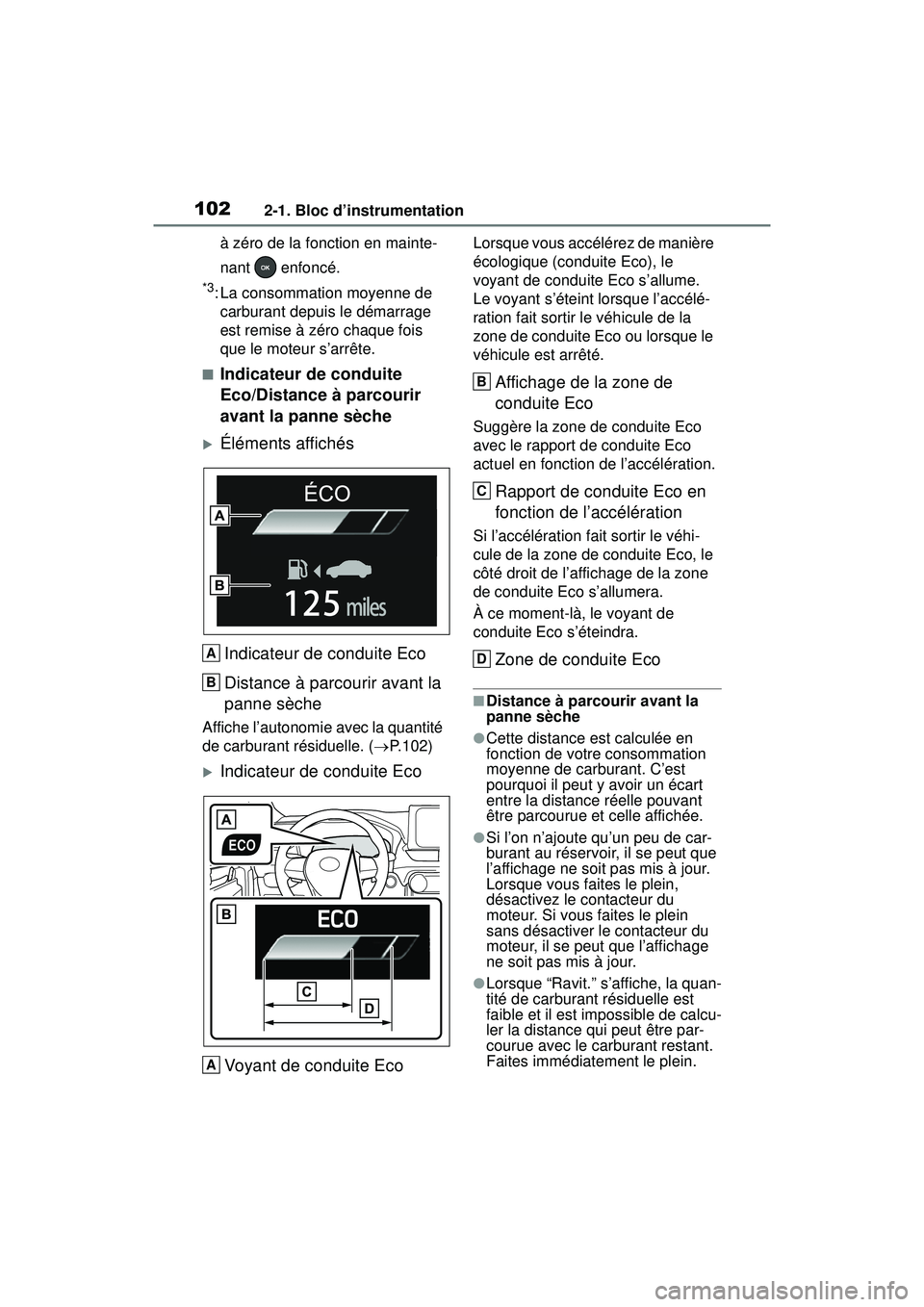

1022-1. Bloc d’instrumentation
à zéro de la fonction en mainte-
nant enfoncé.
*3: La consommation moyenne de carburant depuis le démarrage
est remise à zéro chaque fois
que le moteur s’arrête.
■Indicateur de conduite
Eco/Distance à parcourir
avant la panne sèche
Éléments affichés
Indicateur de conduite Eco
Distance à parcourir avant la
panne sèche
Affiche l’autonomie avec la quantité
de carburant résiduelle. ( P.102)
Indicateur de conduite Eco
Voyant de conduite Eco
Lorsque vous accélérez de manière
écologique (conduite Eco), le
voyant de conduite Eco s’allume.
Le voyant s’éteint lorsque l’accélé-
ration fait sortir le véhicule de la
zone de conduite Eco ou lorsque le
véhicule est arrêté.
Affichage de la zone de
conduite Eco
Suggère la zone de conduite Eco
avec le rapport de conduite Eco
actuel en fonction de l’accélération.
Rapport de conduite Eco en
fonction de l’accélération
Si l’accélération fait sortir le véhi-
cule de la zone de conduite Eco, le
côté droit de l’affichage de la zone
de conduite Eco s’allumera.
À ce moment-là, le voyant de
conduite Eco s’éteindra.
Zone de conduite Eco
■Distance à parcourir avant la
panne sèche
●Cette distance est calculée en
fonction de votre consommation
moyenne de carburant. C’est
pourquoi il peut y avoir un écart
entre la distance réelle pouvant
être parcourue et celle affichée.
●Si l’on n’ajoute qu’un peu de car-
burant au réservoir, il se peut que
l’affichage ne soit pas mis à jour.
Lorsque vous faites le plein,
désactivez le contacteur du
moteur. Si vous faites le plein
sans désactiver le contacteur du
moteur, il se peut que l’affichage
ne soit pas mis à jour.
●Lorsque “Ravit.” s’affiche, la quan-
tité de carburant résiduelle est
faible et il est impossible de calcu-
ler la distance qui peut être par-
courue avec le carburant restant.
Faites immédiatement le plein.
A
B
A
B
C
D

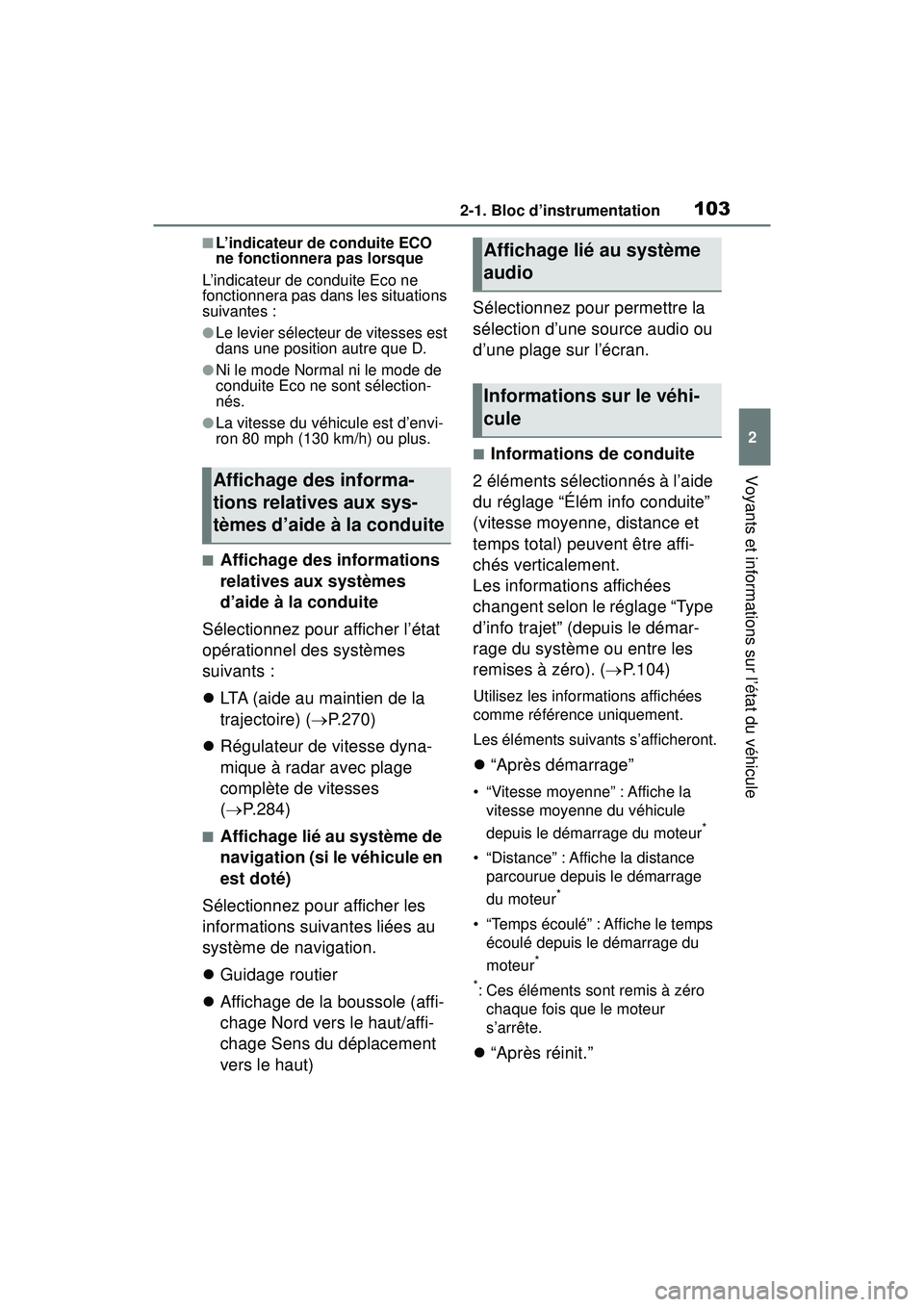

1032-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
■L’indicateur de conduite ECO
ne fonctionnera pas lorsque
L’indicateur de conduite Eco ne
fonctionnera pas dans les situations
suivantes :
●Le levier sélecteur de vitesses est
dans une position autre que D.
●Ni le mode Normal ni le mode de
conduite Eco ne sont sélection-
nés.
●La vitesse du véhicule est d’envi-
ron 80 mph (130 km/h) ou plus.
■Affichage des informations
relatives aux systèmes
d’aide à la conduite
Sélectionnez pour afficher l’état
opérationnel des systèmes
suivants :
 LTA (aide au maintien de la
trajectoire) ( P. 2 7 0 )
 Régulateur de vitesse dyna-
mique à radar avec plage
complète de vitesses
( P.284)
■Affichage lié au système de
navigation (si le véhicule en
est doté)
Sélectionnez pour afficher les
informations suivantes liées au
système de navigation.
 Guidage routier
 Affichage de la boussole (affi-
chage Nord vers le haut/affi-
chage Sens du déplacement
vers le haut) Sélectionnez pour permettre la
sélection d’une source audio ou
d’une plage sur l’écran.
■Informations de conduite
2 éléments sélectionnés à l’aide
du réglage “Élém info conduite”
(vitesse moyenne, distance et
temps total) peuvent être affi-
chés verticalement.
Les informations affichées
changent selon le réglage “Type
d’info trajet” (depuis le démar-
rage du système ou entre les
remises à zéro). ( P.104)
Utilisez les informations affichées
comme référence uniquement.
Les éléments suivants s’afficheront.
 “Après démarrage”
• “Vitesse moyenne” : Affiche la
vitesse moyenne du véhicule
depuis le démarrage du moteur
*
• “Distance” : Affiche la distance parcourue depuis le démarrage
du moteur
*
• “Temps écoulé” : Affiche le temps écoulé depuis le démarrage du
moteur
*
*
: Ces éléments sont remis à zéro chaque fois que le moteur
s’arrête.
 “Après réinit.”
Affichage des informa-
tions relatives aux sys-
tèmes d’aide à la conduite
Affichage lié au système
audio
Informations sur le véhi-
cule

1042-1. Bloc d’instrumentation
• “Vitesse moyenne” : Affiche la vitesse moyenne du véhicule
depuis la remise à zéro de l’affi-
chage
*
• “Distance” : Affiche la distance parcourue depuis la remise à
zéro de l’affichage
*
• “Temps écoulé” : Affiche le temps écoulé depuis la remise à zéro de
l’affichage
*
*
: Pour remettre à zéro un élément, affichez l’élément souhaité, puis
maintenez enfoncé .
■Affichage du système de
traction intégrale (modèles
à traction intégrale)
Affichage de la répartition du
couple
Affiche l’état de conduite de chaque
roue en 6 étapes allant de 0 à 5.
Affichage de la force d’accé-
lération
*
Affiche la puissance et la direction
de la force d’accélération appliquée
au véhicule au moyen des change-
ments de la position de la balle sur
l’écran.
Trajectoire de la force d’accé-
lération maximale
*
Cet élément est lié à l’affichage de
la force d’accélération et la trajec-
toire du mouvement antérieur de la
balle s’affiche.
Maintenez enfoncé pour
remettre à zéro les antécédents.
Affichage de patinage des
roues
Lorsqu’un pneu patine, son icône
change de couleur sur l’affichage et
clignote.
*: Cet élément s’affiche uniquement lorsque le mode de conduite
Sport est sélectionné.
Vous pouvez modifier les para-
mètres du véhicule et le contenu
affiché sur l’écran en utilisant les
contacteurs de commande du
compteur.
■Procédure de réglage
1 Actionnez le contacteur de
commande du compteur
ou , puis sélectionnez .
2 Actionnez le contacteur de
commande du compteur
ou , puis sélectionnez
l’élément souhaité.
• Si la fonction est activée et
désactivée, ou si le volume,
etc. est modifié sur l’écran
des paramètres, le réglage
sera modifié chaque fois que
vous appuierez sur .
• Pour les fonctions qui per-
mettent de sélectionner le
A
B
C
Affichage des paramètres
D

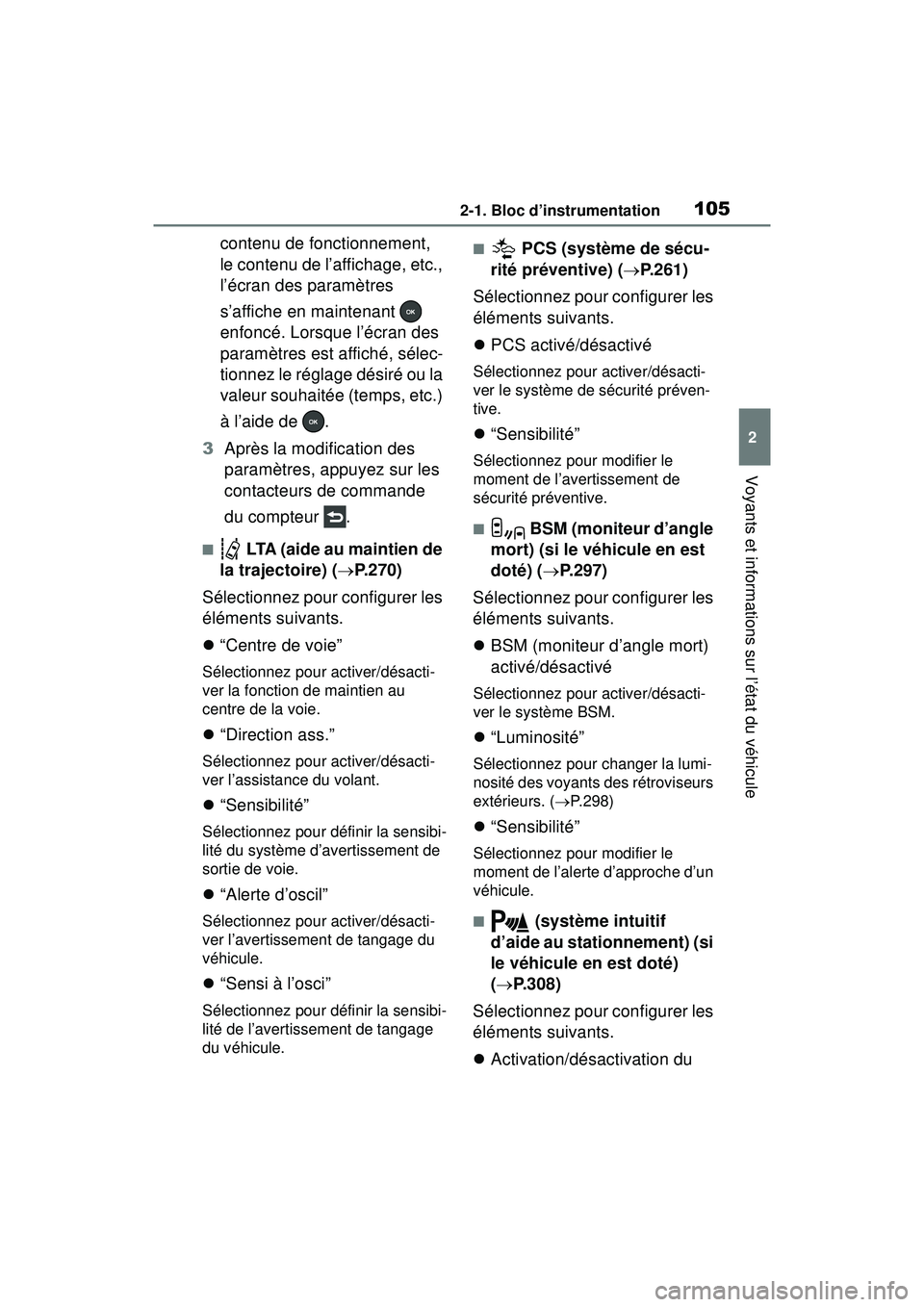

1052-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
contenu de fonctionnement,
le contenu de l’affichage, etc.,
l’écran des paramètres
s’affiche en maintenant
enfoncé. Lorsque l’écran des
paramètres est affiché, sélec-
tionnez le réglage désiré ou la
valeur souhaitée (temps, etc.)
à l’aide de .
3 Après la modification des
paramètres, appuyez sur les
contacteurs de commande
du compteur .
■ LTA (aide au maintien de
la trajectoire) ( P.270)
Sélectionnez pour configurer les
éléments suivants.
 “Centre de voie”
Sélectionnez pour activer/désacti-
ver la fonction de maintien au
centre de la voie.
“Direction ass.”
Sélectionnez pour activer/désacti-
ver l’assistance du volant.
“Sensibilité”
Sélectionnez pour définir la sensibi-
lité du système d’avertissement de
sortie de voie.
“Alerte d’oscil”
Sélectionnez pour activer/désacti-
ver l’avertissement de tangage du
véhicule.
“Sensi à l’osci”
Sélectionnez pour définir la sensibi-
lité de l’avertissement de tangage
du véhicule.
■ PCS (système de sécu-
rité préventive) ( P.261)
Sélectionnez pour configurer les
éléments suivants.
 PCS activé/désactivé
Sélectionnez pour activer/désacti-
ver le système de sécurité préven-
tive.
“Sensibilité”
Sélectionnez pour modifier le
moment de l’avertissement de
sécurité préventive.
■ BSM (moniteur d’angle
mort) (si le véhicule en est
doté) ( P.297)
Sélectionnez pour configurer les
éléments suivants.
 BSM (moniteur d’angle mort)
activé/désactivé
Sélectionnez pour activer/désacti-
ver le système BSM.
“Luminosité”
Sélectionnez pour changer la lumi-
nosité des voyants des rétroviseurs
extérieurs. ( P.298)
 “Sensibilité”
Sélectionnez pour modifier le
moment de l’alerte d’approche d’un
véhicule.
■ (système intuitif
d’aide au stationnement) (si
le véhicule en est doté)
(  P.308)
Sélectionnez pour configurer les
éléments suivants.
 Activation/désactivation du

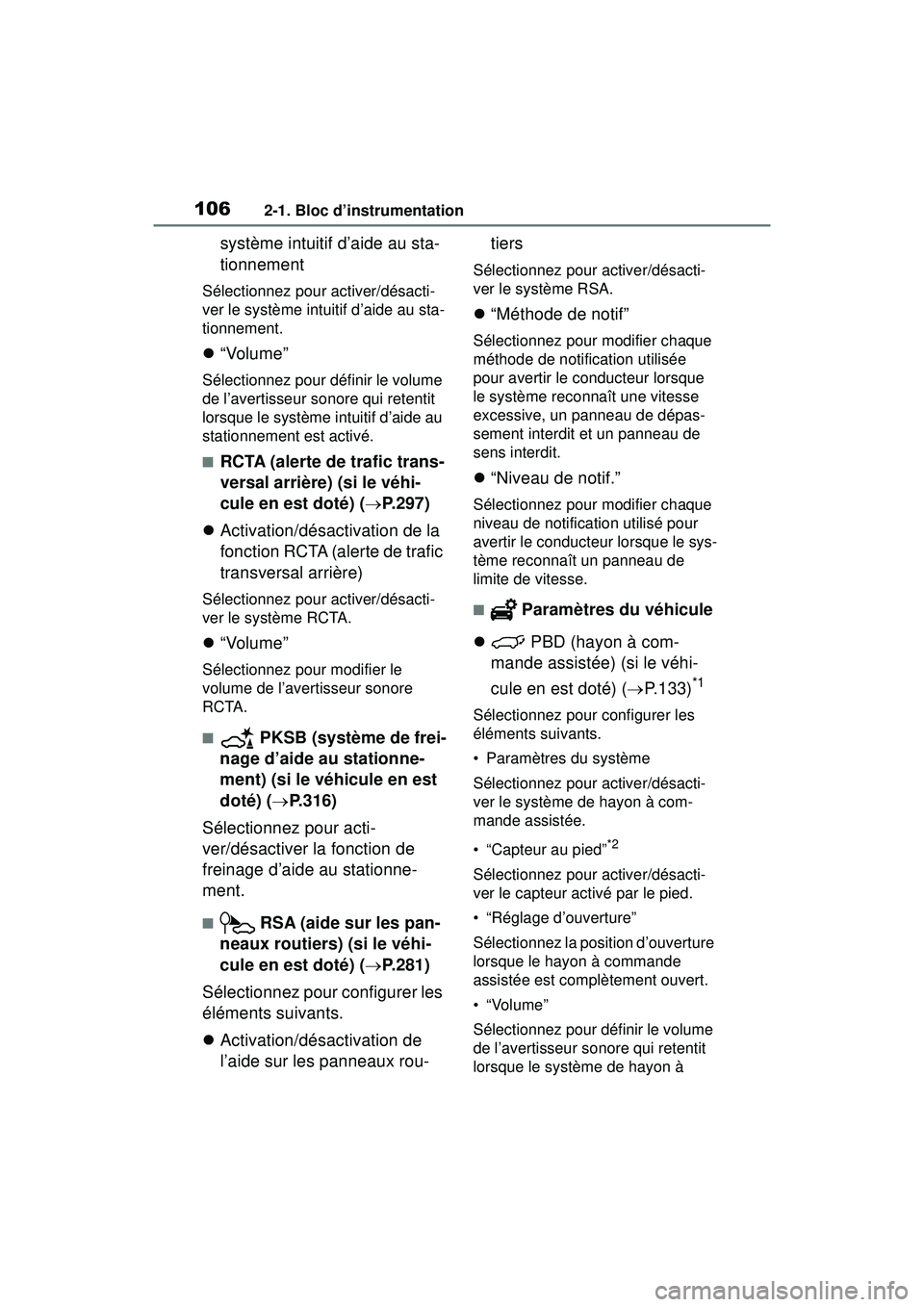

1062-1. Bloc d’instrumentation
système intuitif d’aide au sta-
tionnement
Sélectionnez pour activer/désacti-
ver le système intuitif d’aide au sta-
tionnement.
“Volume”
Sélectionnez pour définir le volume
de l’avertisseur sonore qui retentit
lorsque le système intuitif d’aide au
stationnement est activé.
■RCTA (alerte de trafic trans-
versal arrière) (si le véhi-
cule en est doté) ( P.297)
 Activation/désactivation de la
fonction RCTA (alerte de trafic
transversal arrière)
Sélectionnez pour activer/désacti-
ver le système RCTA.
“Volume”
Sélectionnez pour modifier le
volume de l’avertisseur sonore
RCTA.
■ PKSB (système de frei-
nage d’aide au stationne-
ment) (si le véhicule en est
doté) ( P.316)
Sélectionnez pour acti-
ver/désactiver la fonction de
freinage d’aide au stationne-
ment.
■ RSA (aide sur les pan-
neaux routiers) (si le véhi-
cule en est doté) ( P.281)
Sélectionnez pour configurer les
éléments suivants.
 Activation/désactivation de
l’aide sur les panneaux rou- tiers
Sélectionnez pour activer/désacti-
ver le système RSA.

“Méthode de notif”
Sélectionnez pour modifier chaque
méthode de notification utilisée
pour avertir le conducteur lorsque
le système reconnaît une vitesse
excessive, un panneau de dépas-
sement interdit et un panneau de
sens interdit.
“Niveau de notif.”
Sélectionnez pour modifier chaque
niveau de notification utilisé pour
avertir le conducteur lorsque le sys-
tème reconnaît un panneau de
limite de vitesse.
■ Paramètres du véhicule
 PBD (hayon à com-
mande assistée) (si le véhi-
cule en est doté) ( P.133)
*1
Sélectionnez pour configurer les
éléments suivants.
• Paramètres du système
Sélectionnez pour activer/désacti-
ver le système de hayon à com-
mande assistée.
• “Capteur au pied”
*2
Sélectionnez pour activer/désacti-
ver le capteur activé par le pied.
• “Réglage d’ouverture”
Sélectionnez la position d’ouverture
lorsque le hayon à commande
assistée est complètement ouvert.
•“Volume”
Sélectionnez pour définir le volume
de l’avertisseur sonore qui retentit
lorsque le système de hayon à

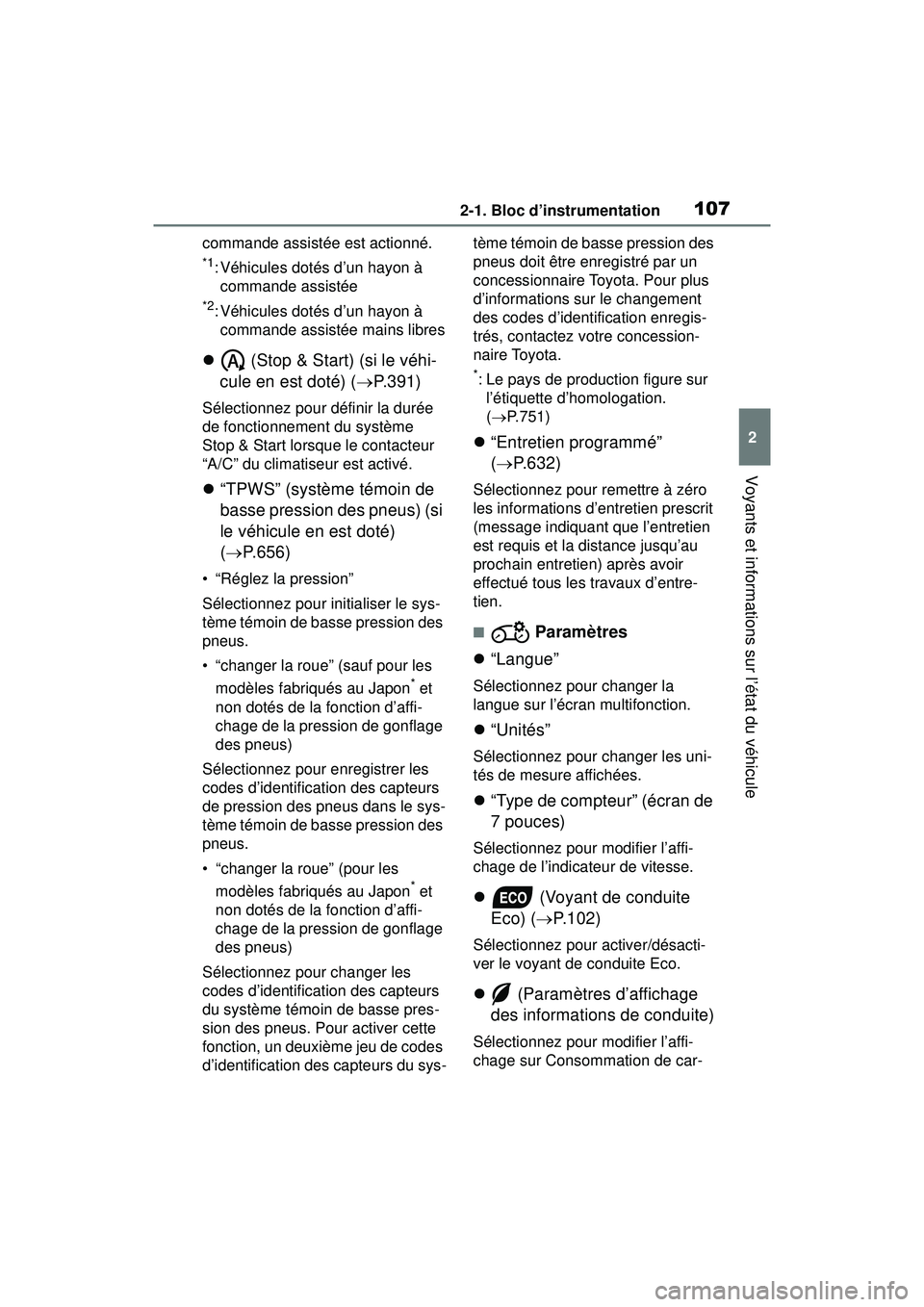

1072-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
commande assistée est actionné.
*1: Véhicules dotés d’un hayon à commande assistée
*2: Véhicules dotés d’un hayon à commande assistée mains libres
 (Stop & Start) (si le véhi-
cule en est doté) ( P.391)
Sélectionnez pour définir la durée
de fonctionnement du système
Stop & Start lorsque le contacteur
“A/C” du climatiseur est activé.
 “TPWS” (système témoin de
basse pression des pneus) (si
le véhicule en est doté)
( P.656)
• “Réglez la pression”
Sélectionnez pour initialiser le sys-
tème témoin de basse pression des
pneus.
• “changer la roue” (sauf pour les
modèles fabriqués au Japon
* et
non dotés de la fonction d’affi-
chage de la pression de gonflage
des pneus)
Sélectionnez pour enregistrer les
codes d’identification des capteurs
de pression des pneus dans le sys-
tème témoin de basse pression des
pneus.
• “changer la roue” (pour les modèles fabriqués au Japon
* et
non dotés de la fonction d’affi-
chage de la pression de gonflage
des pneus)
Sélectionnez pour changer les
codes d’identification des capteurs
du système témoin de basse pres-
sion des pneus. Pour activer cette
fonction, un deuxième jeu de codes
d’identification des capteurs du sys- tème témoin de basse pression des
pneus doit être enregistré par un
concessionnaire Toyota. Pour plus
d’informations sur le changement
des codes d’identification enregis-
trés, contactez votre concession-
naire Toyota.
*: Le pays de production figure sur
l’étiquette d’homologation.
( P.751)
 “Entretien programmé”
( P.632)
Sélectionnez pour remettre à zéro
les informations d’entretien prescrit
(message indiquant que l’entretien
est requis et la distance jusqu’au
prochain entretien) après avoir
effectué tous les travaux d’entre-
tien.
■ Paramètres
 “Langue”
Sélectionnez pour changer la
langue sur l’écran multifonction.
“Unités”
Sélectionnez pour changer les uni-
tés de mesure affichées.
“Type de compteur” (écran de
7 pouces)
Sélectionnez pour modifier l’affi-
chage de l’indicateur de vitesse.
 (Voyant de conduite
Eco) ( P.102)
Sélectionnez pour activer/désacti-
ver le voyant de conduite Eco.
 (Paramètres d’affichage
des informations de conduite)
Sélectionnez pour modifier l’affi-
chage sur Consommation de car-

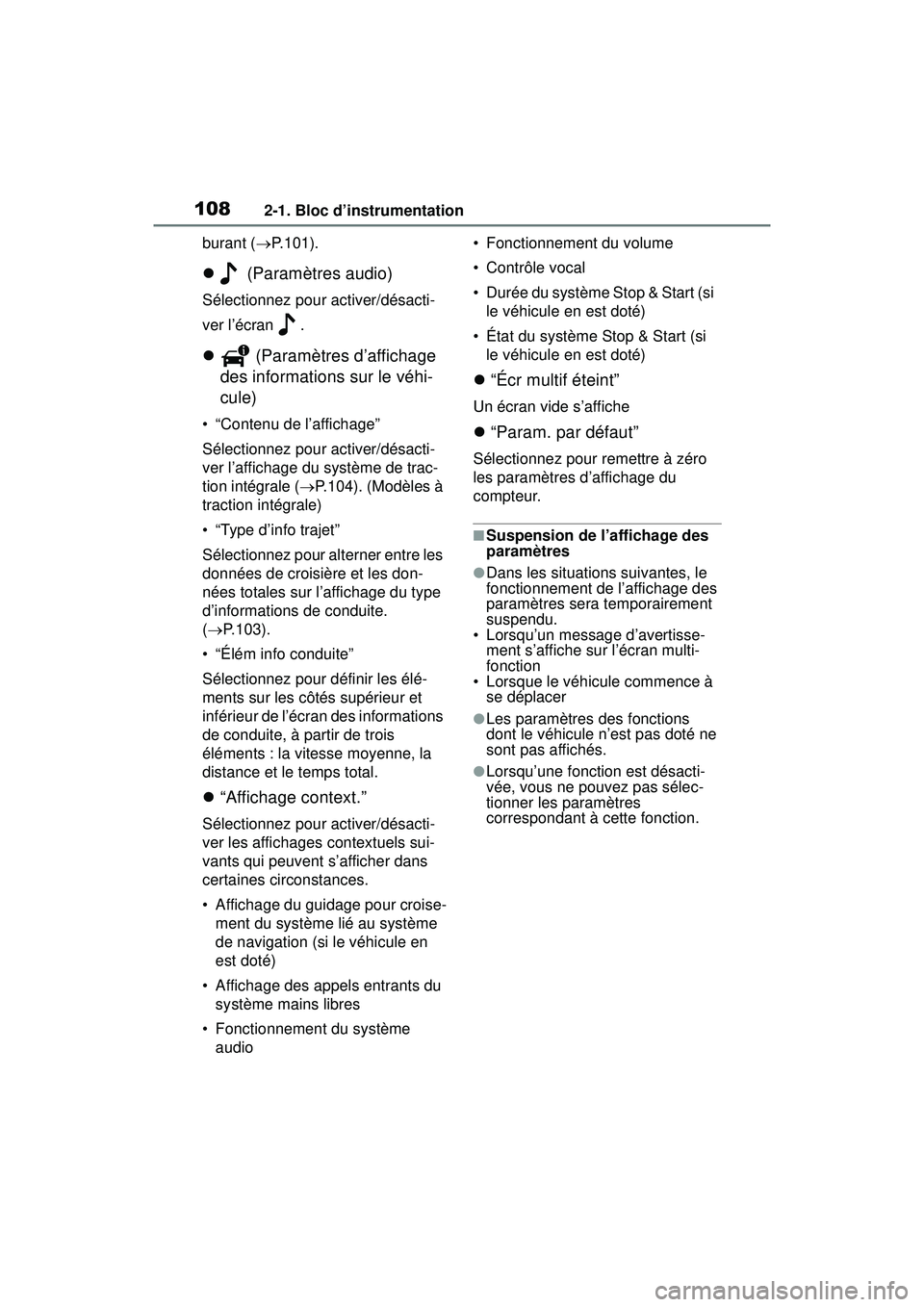

1082-1. Bloc d’instrumentation
burant (P.101).
 (Paramètres audio)
Sélectionnez pour activer/désacti-
ver l’écran .
 (Paramètres d’affichage
des informations sur le véhi-
cule)
• “Contenu de l’affichage”
Sélectionnez pour activer/désacti-
ver l’affichage du système de trac-
tion intégrale ( P.104). (Modèles à
traction intégrale)
• “Type d’info trajet”
Sélectionnez pour alterner entre les
données de croisière et les don-
nées totales sur l’affichage du type
d’informations de conduite.
(  P.103).
• “Élém info conduite”
Sélectionnez pour définir les élé-
ments sur les côtés supérieur et
inférieur de l’écran des informations
de conduite, à partir de trois
éléments : la vitesse moyenne, la
distance et le temps total.
 “Affichage context.”
Sélectionnez pour activer/désacti-
ver les affichages contextuels sui-
vants qui peuvent s’afficher dans
certaines circonstances.
• Affichage du guidage pour croise-
ment du système lié au système
de navigation (si le véhicule en
est doté)
• Affichage des appels entrants du système mains libres
• Fonctionnement du système audio • Fonctionnement du volume
• Contrôle vocal
• Durée du système Stop & Start (si
le véhicule en est doté)
• État du système Stop & Start (si le véhicule en est doté)
 “Écr multif éteint”
Un écran vide s’affiche
“Param. par défaut”
Sélectionnez pour remettre à zéro
les paramètres d’affichage du
compteur.
■Suspension de l’affichage des
paramètres
●Dans les situations suivantes, le
fonctionnement de l’affichage des
paramètres sera temporairement
suspendu.
• Lorsqu’un message d’avertisse- ment s’affiche sur l’écran multi-
fonction
• Lorsque le véhicule commence à se déplacer
●Les paramètres des fonctions
dont le véhicule n’est pas doté ne
sont pas affichés.
●Lorsqu’une fonction est désacti-
vée, vous ne pouvez pas sélec-
tionner les paramètres
correspondant à cette fonction.
