7-1. Tärkeää tietää
Häiriön sattuessa
Paina käynnistyspainiketta ja pidä sitä
painettuna vähintään 2 sekuntia, tai
paina painiketta lyhyesti vähintään 3
kertaa peräkkäin.
5
Pysäytä auto tu rvalliseen paik-
kaan tien vieressä. 
Irrota turvavyö ensin.
 Jos ovi saadaan avattua, avaa
se ja poistu autosta.
 Jos ovea ei saada avattua, avaa
ikkuna ikkunan katkaisimella ja
poistu autosta ikkunan kautta.
 Jos ikkunaa ei saada avattua
ikkunan katkaisimella, pysy rau-
hallisena, odota kunnes veden
pinta auton sisällä nousee pis-
teeseen, jossa veden paine
auton sisällä on yhtä suuri kuin
auton ulkopuolella, ja avaa sitten
ovi ja poistu autosta.
VAROITUS
nJos hybridijärjestelmä on sam-
mutettava ajon aikana
Ohjaustehostus lakkaa, mikä tekee
ohjauspyörästä raskaamman kään-
tää. Hidasta nopeutta mahdollisim-
man paljon ennen hybridijärjestelmän
sammuttamista.
Jos auto juuttuu kiinni
tilanteessa, jossa vesi
nousee
Jos auto on uponnut veteen,
pysy rauhallisena ja suorita
seuraavat toimenpiteet.
VAROITUS
nHätävasaran* käyttö hätätilan-
teessa poistumiseen
Etusivuikkunat ja takasivuikkunat
kuten myös takalasi voidaan särkeä
hätätilanteessa pakenemiseen tarkoi-
tetulla hätävasaralla
*. Hätävasaralla
ei kuitenkaan voida särkeä tuulilasia,
koska se on laminoitua lasia.
*: Ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon tai tarvike-
myyjään saadaksesi lisätietoja
hätävasaraan liittyen.
OM42C86FI.book Page 411 Friday, January 17, 2020 12:03 PM

4127-1. Tärkeää tietää
VAROITUS
nAutosta pakeneminen ikkuna
kautta
On tilanteita, jolloin autosta pakene-
minen ikkunan kautta ei ole mahdol-
lista johtuen istuinasennosta, matkus-
tajan kehon rakenteesta yms.
Kun käytät hätävasaraa, huomioi
istuimesi sijainti ja ikkuna-aukon koko
varmistaaksesi , että aukosta pääsee
ulos ja että se on riittävän suuri pake-
nemiseen.
OM42C86FI.book Page 412 Friday, January 17, 2020 12:03 PM

413
7
7-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
7-2.Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava
Jos autoasi on hinattava, suo-
sittelemme, että se tehdään
valtuutetun Toyta-jälleenmyy-
jän tai -korjaamon tai muun
luotettavan korjaamon tai
hinausliikkeen toimesta käyt-
täen nostopuomia tai lavakulje-
tusta.
Käytä varmuusketjujärjestel-
mää aina hinattaessa, ja huo-
mioi hinauksesta annetut sää-
dökset.
Kaksivetomallit: Jos autoa
hinataan edestä nostopuomin
varassa, auton takapyörien ja
akselien tulee olla hyvässä
kunnossa. (
S. 414)
Mikäli ne ovat vaurioituneet,
käytä kuljetusalustaa tai lava-
kuljetusta.
Nelivetomallit: Jos autoa hina-
taan nostopuomin varassa, on
käytettävä kuljetusalustaa.
( S. 414)
VAROITUS
Ota seuraavat varotoimenpiteet huo-
mioon.
Näiden ohjeiden noudattamatta jättä-
minen voi johtaa kuolemaan tai vaka-
vaan loukkaantumiseen.
nKun autoa hinataan
Kaksivetomallit
Varmista, että aut oa kuljetetaan siten,
että etupyörät ovat irti maasta tai että
kaikki neljä pyörää on nostettuna irti
maasta. Jos autoa hinataan siten, että
etupyörät ovat maassa, voimansiirto
ja siihen liittyvät osat saattavat vauri-
oitua tai moottori saattaa tuottaa säh-
köä, jolloin on olemassa tulipalon
vaara riippuen vahingon tai häiriön
luonteesta.
Nelivetomallit
Varmista, että aut oa kuljetetaan siten,
että kaikki neljä pyörää on nostettuna
irti maasta. Jos autoa hinataan siten,
että renkaat ovat kosketuksissa maa-
han, voimansiirto ja siihen liittyvät
osat saattavat vaurioitua, auto saat-
taa pudota hinausauton kyydistä tai
moottori saattaa tuottaa sähköä, jol-
loin on olemassa tulipalon vaara riip-
puen vahingon tai häiriön luonteesta.
OM42C86FI.book Page 413 Friday, January 17, 2020 12:03 PM

4147-2. Toimenpiteet häiriön sattuessa
Seuraavat seikat saattavat viitata
ongelmiin auton vaihteistossa. Ota
yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
tai hinausliikkeeseen ennen
hinauksen aloittamista.
Hybridijärjestelmän varoitus-
viesti on esillä monitoiminäy-
töllä, eikä autoa saada liikkeelle.
 Autosta kuuluu outoja ääniä.
Edestä (kaksivetomallit)
Vapauta seisontajarru.
Kytke automaattitoiminto pois
päältä. ( S. 209)
VAROITUS
nHinauksen aikana
lKun hinaat autoa hinausköydellä tai
-ketjulla, vältä äkkinäisiä lähtöjä
yms., jotka rasittavat vetosilmu-
koita, hinausköysiä tai -ketjuja.
Vetosilmukat, köydet tai ketjut saat-
tavat vahingoittua tai irtoavat osat
saattavat osua ihmisiin ja aiheuttaa
vakavia vahinkoja.
lÄlä valitse käynnistyspainikkeesta
OFF-toimintatilaa.
On mahdollista, että ohjauspyörä
lukittuu eikä si tä voi kääntää.
nHinaussilmukan kiinnittäminen
autoon
Varmistu, että hinaussilmukka kiinnit-
tyy kunnolla.
Jos hinaussilmukka ei ole kunnolla
kiinnitetty, se saattaa irrota hinauk-
sen aikana.
HUOMAA
nEstääksesi auton vaurioitumisen
hinauksen yhteydessä, kun käy-
tetään nostopuomilla varustet-
tua hinausautoa
lÄlä hinaa autoa takaa käynnistys-
painikkeen ollessa OFF-toimintati-
lassa. Ohjauslukon mekanismi ei
ole riittävän vahva pitämään pyöriä
suorassa.
lKun nostat autoa, varmista, että
auton toiseen päähän jää riittävästi
maavaraa. Ilman riittävää maava-
raa auto saattaa vaurioitua hinauk-
sen aikana.
nEstääksesi auton vaurioitumisen,
kun käytetään nostosilmukalla
varustettua hinausautoa
Välttääksesi korin vauriot älä hinauta
autoasi edestä tai takaa nostosilmu-
kan varassa.
nEstääksesi auton vaurioitumisen
hinauksen aikana
Älä kiinnitä köysiä tai ketjuja jousituk-
sen osiin.
Tilanteita, joissa on otettava
yhteyttä jälleenmyyjään
ennen hinausta
Hinaaminen nostopuomin
varassa
OM42C86FI.book Page 414 Friday, January 17, 2020 12:03 PM

415
7
7-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Edestä (nelivetomallit)
Käytä kuljetusalustaa takapyörien
alla.
Ta k a a
Käytä kuljetusalustaa etupyörien
alla. Kun auton kuljetus suoritetaan
lavakuljetuksena,
käytä renkaissa
hihnakiinnitystä. Renkaiden hihna-
kiinnitysmenetelmässä tulee nou-
dattaa lavakuljetusauton omistajan
käsikirjan ohjeita.
Estääksesi auton liikkumisen kulje-
tuksen aikana, kytke seisontajarru
ja valitse käynnistyspainikkeen
OFF-toimintatila.
Jos hinausautoa ei ole saatavilla,
autoa voidaan hätätilanteessa
hinata hinaussilmukoihin kiinnite-
tyllä köydellä tai ketjulla.
Köysihinauksessa on tien oltava
hyväkuntoinen, hinausmatkan lyhyt
ja nopeuden alle 30 km/h.
Kuljettajan tulee olla autossa ja hoi-
taa auton ohjaaminen ja jarruttami-
nen. Auton pyörien, voimansiirron,
akseleiden, ohjauksen ja jarrujen
tulee olla hyvässä kunnossa.
Autoosi on asennettava hinaussil-
mukka, jotta sitä voisi hinata toisella
ajoneuvolla. Asenna hinaussil-
mukka oikeaa menettelyä käyttäen.
1 Ota hinaussilmukka esiin.
( S. 433, 444)
HUOMAA
nHinaaminen nostosilmukkaa
käyttäen
Välttääksesi korin vauriot älä hinauta
autoasi nostosilmukan varassa.
Lavakuljetuksen käyttö
Köydellä hinaaminen
Toimenpiteet autoa
hinattaessa
OM42C86FI.book Page 415 Friday, January 17, 2020 12:03 PM

4167-2. Toimenpiteet häiriön sattuessa
2Käytä tasapäistä ruuvitalttaa
hinaussilmukan suojuksen irrot-
tamiseksi ( ) ja irrota sitten
suojus ( ).
Suojaa maalipintaa asettamalla kan-
kaanpala ruuvitaltan ja maalipinnan
väliin kuvan osoittamalla tavalla.
3Kiinnitä hinaussilmukka reikään
ja kiristä se alkuun käsin.
4 Kiristä hinaussilmukka käyttäen
rengasavainta tai vahvaa metal-
litankoa. 5
Kiinnitä köysi tai ketju tukevasti
hinaussilmukkaan.
Varo vahingoittamasta auton koria.
6Mene hinattavan autoon sisään
ja käynnistä hybridijärjestelmä.
Kytke pysäköimistä avustava jarrutoi-
minto pois päältä. (joissakin malleissa):
S. 286
Jos hybridijärjestelmä ei käynnisty,
valitse ON-toimintatila.
7 Siirrä vaihteenvalitsin asentoon
N ja vapauta seisontajarru.
Jos vaihteenvalitsinta ei voi siirtää:
S. 205
nHinauksen aikana
Jos hybridijärjestelmä ei ole toimin-
nassa, jarru- ja ohjaustehostin eivät
toimi, jolloin ohjaaminen ja jarruttaminen
muuttuvat raskaammaksi.
nRengasavain
Autot varustettuna mutteriavaimella:
Rengasavain löytyy työkalupussista.
(S. 433, 444)
A
B
OM42C86FI.book Page 416 Friday, January 17, 2020 12:03 PM

417
7
7-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

Auton alla olevat nestevuodot.
(Jos ilmastointila ite on ollut käy-
tössä, on veden tippuminen lait-
teesta normaalia.)
 Tyhjältä näyttävät renkaat tai
epätasaisesti kuluneet renkaat
 Jäähdytysnesteen lämpömittarin
lukema on jatkuvasti normaalia
suurempi.
 Pakokaasujärjestelmän äänen-
muutokset
 Renkaista kuuluva liiallinen ääni
kaarrettaessa
 Omituisia ääniä jousituksesta
 Nakuttavaa tai muunlaista ääntä
hybridijärjestelmästä 
Moottori nykii, ravistaa tai käy
epätasaisesti
 Huomattava tehohäviö mootto-
rissa
 Auto vetää voimak kaasti toiselle
puolelle jarrutettaessa
 Auto vetää voimak kaasti toiselle
puolelle ajettaessa tasaisella
tiellä
 Jarrutustehon puute, joustava
tunne jarrupoljinta painettaessa,
jarrupoljin painuu lähes lattianta-
soon
Jos epäilet, että jotain
on vialla
Jos havaitset seuraavanlaisia
oireita, autosi tarvitsee toden-
näköisesti säätötoimenpiteitä
tai korjausta. Ota yhteys val-
tuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Näkyviä oireita
Korvin kuultavat oireet
Toiminnallisia oireita
OM42C86FI.book Page 417 Friday, January 17, 2020 12:03 PM

4187-2. Toimenpiteet häiriön sattuessa

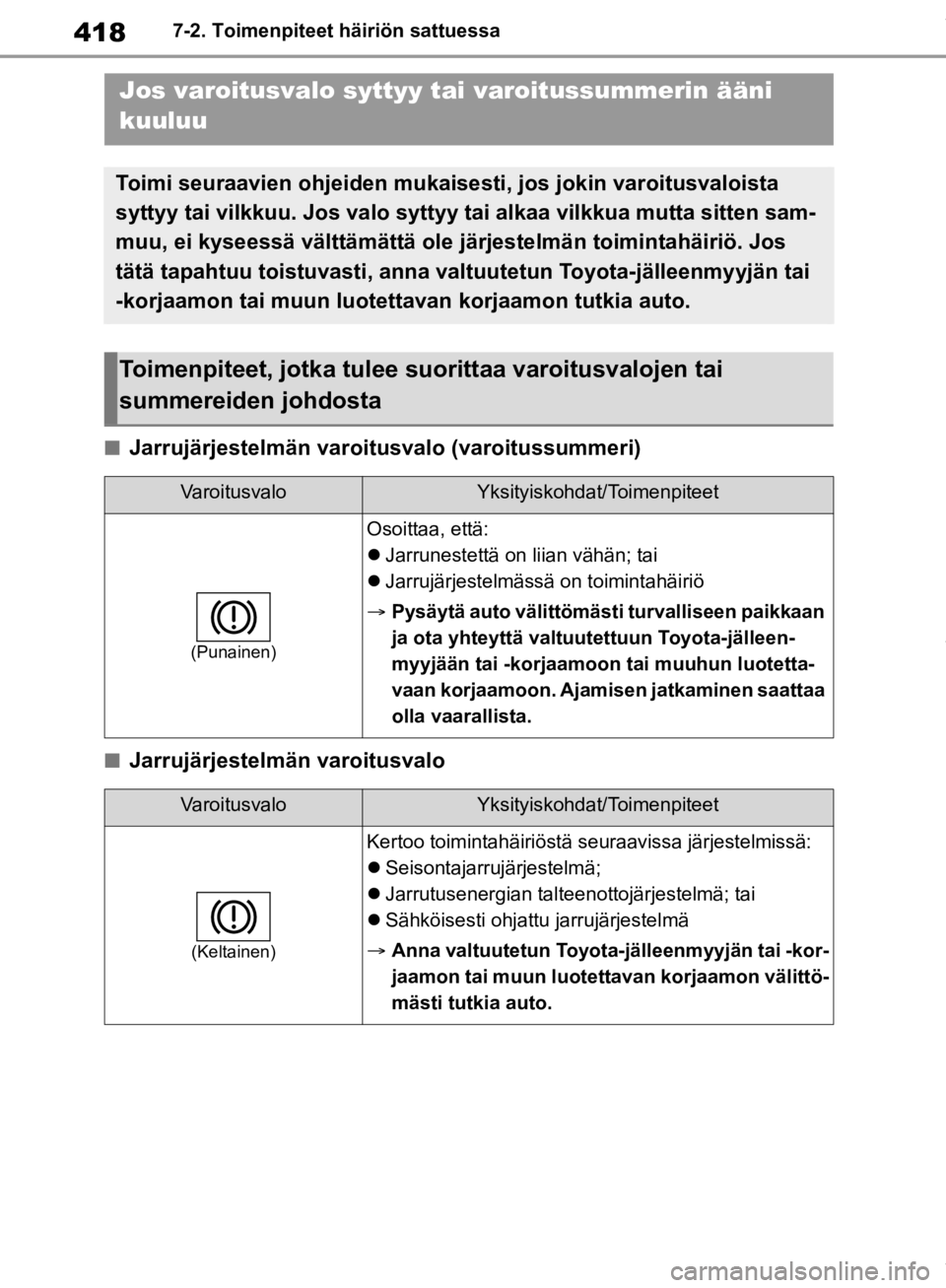

nJarrujärjestelmän varoitusvalo (varoitussummeri)
nJarrujärjestelmän varoitusvalo
Jos varoitusvalo syttyy tai varoitussummerin ääni
kuuluu
Toimi seuraavien ohjeiden mukaisesti, jos jokin varoitusvaloista
syttyy tai vilkkuu. Jos valo syttyy tai alkaa vilkkua mutta sitten sam-
muu, ei kyseessä välttämättä ole järjestelmän toimintahäiriö. Jos
tätä tapahtuu toistuvasti, anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun luotettavan korjaamon tutkia auto.
Toimenpiteet, jotka tulee suorittaa varoitusvalojen tai
summereiden johdosta
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen)
Osoittaa, että:
Jarrunestettä on liian vähän; tai
 Jarrujärjestelmässä on toimintahäiriö
 Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon. Ajamisen jatkaminen saattaa
olla vaarallista.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Keltainen)
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
 Seisontajarrujärjestelmä;
 Jarrutusenergian talteenottojärjestelmä; tai
 Sähköisesti ohjattu jarrujärjestelmä
 Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon välittö-
mästi tutkia auto.
OM42C86FI.book Page 418 Friday, January 17, 2020 12:03 PM

419
7
7-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa

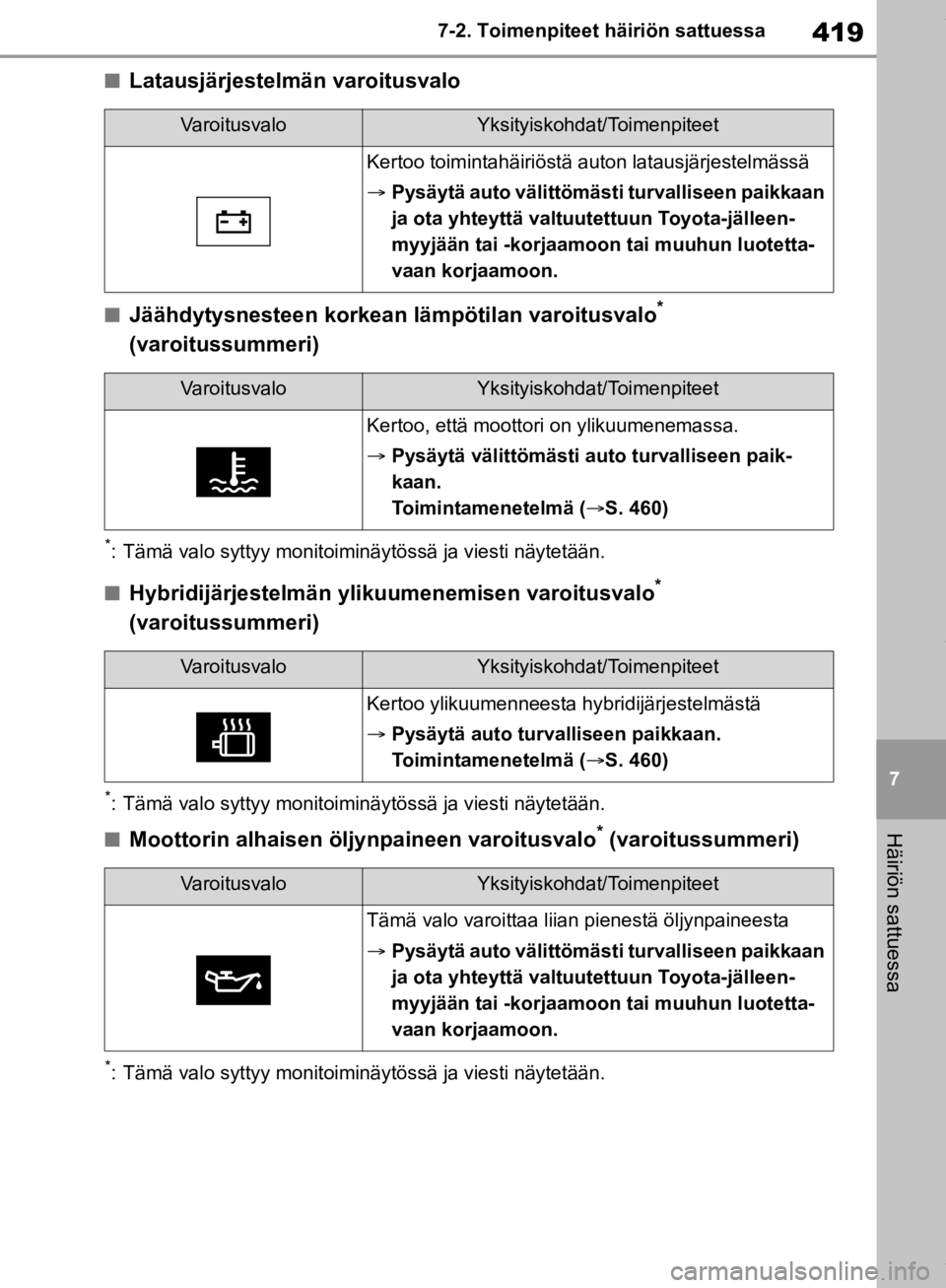

nLatausjärjestelmän varoitusvalo
nJäähdytysnesteen korkean lämpötilan varoitusvalo*
(varoitussummeri)
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
nHybridijärjestelmän ylikuumenemisen varoitusvalo*
(varoitussummeri)
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
nMoottorin alhaisen öljynpaineen varoitusvalo* (varoitussummeri)
*: Tämä valo syttyy monitoiminäytössä ja viesti näytetään.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä auton latausjärjestelmässä
 Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo, että moottori on ylikuumenemassa.
 Pysäytä välittömästi auto turvalliseen paik-
kaan.
Toimintamenetelmä ( S. 460)
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo ylikuumenneesta hybridijärjestelmästä
Pysäytä auto turvalliseen paikkaan.
Toimintamenetelmä ( S. 460)
VaroitusvaloYksityiskohdat/Toimenpiteet
Tämä valo varoittaa liian pienestä öljynpaineesta
Pysäytä auto välittömästi turvalliseen paikkaan
ja ota yhteyttä valtuu tettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun luotetta-
vaan korjaamoon.
OM42C86FI.book Page 419 Friday, January 17, 2020 12:03 PM

4207-2. Toimenpiteet häiriön sattuessa

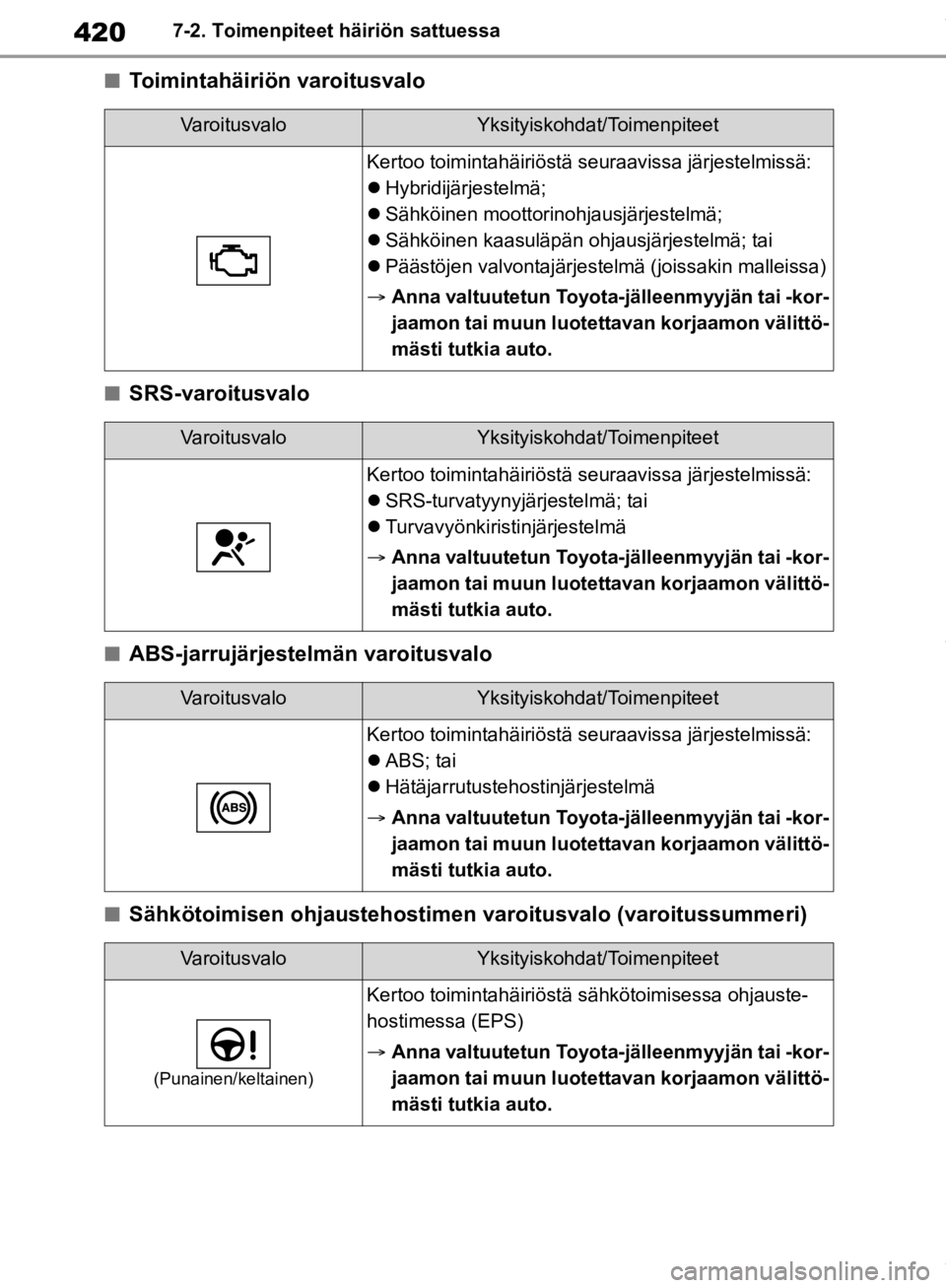

nToimintahäiriön varoitusvalo
nSRS-varoitusvalo
nABS-jarrujärjestelmän varoitusvalo
nSähkötoimisen ohjaustehostimen varoitusvalo (varoitussummeri)
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
Hybridijärjestelmä;
 Sähköinen moottorinohjausjärjestelmä;
 Sähköinen kaasuläpän ohjausjärjestelmä; tai
 Päästöjen valvontajärjestelmä (joissakin malleissa)
 Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon välittö-
mästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
SRS-turvatyynyjärjestelmä; tai
 Turvavyönkiristinjärjestelmä
 Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon välittö-
mästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
Kertoo toimintahäiriöstä seuraavissa järjestelmissä:
ABS; tai
 Hätäjarrutustehostinjärjestelmä
 Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon välittö-
mästi tutkia auto.
VaroitusvaloYksityiskohdat/Toimenpiteet
(Punainen/keltainen)
Kertoo toimintahäiriöstä sähkötoimisessa ohjauste-
hostimessa (EPS)
Anna valtuutetun Toyota-jälleenmyyjän tai -kor-
jaamon tai muun luotettavan korjaamon välittö-
mästi tutkia auto.
OM42C86FI.book Page 420 Friday, January 17, 2020 12:03 PM
