TOYOTA RAV4 2020 Betriebsanleitungen (in German)

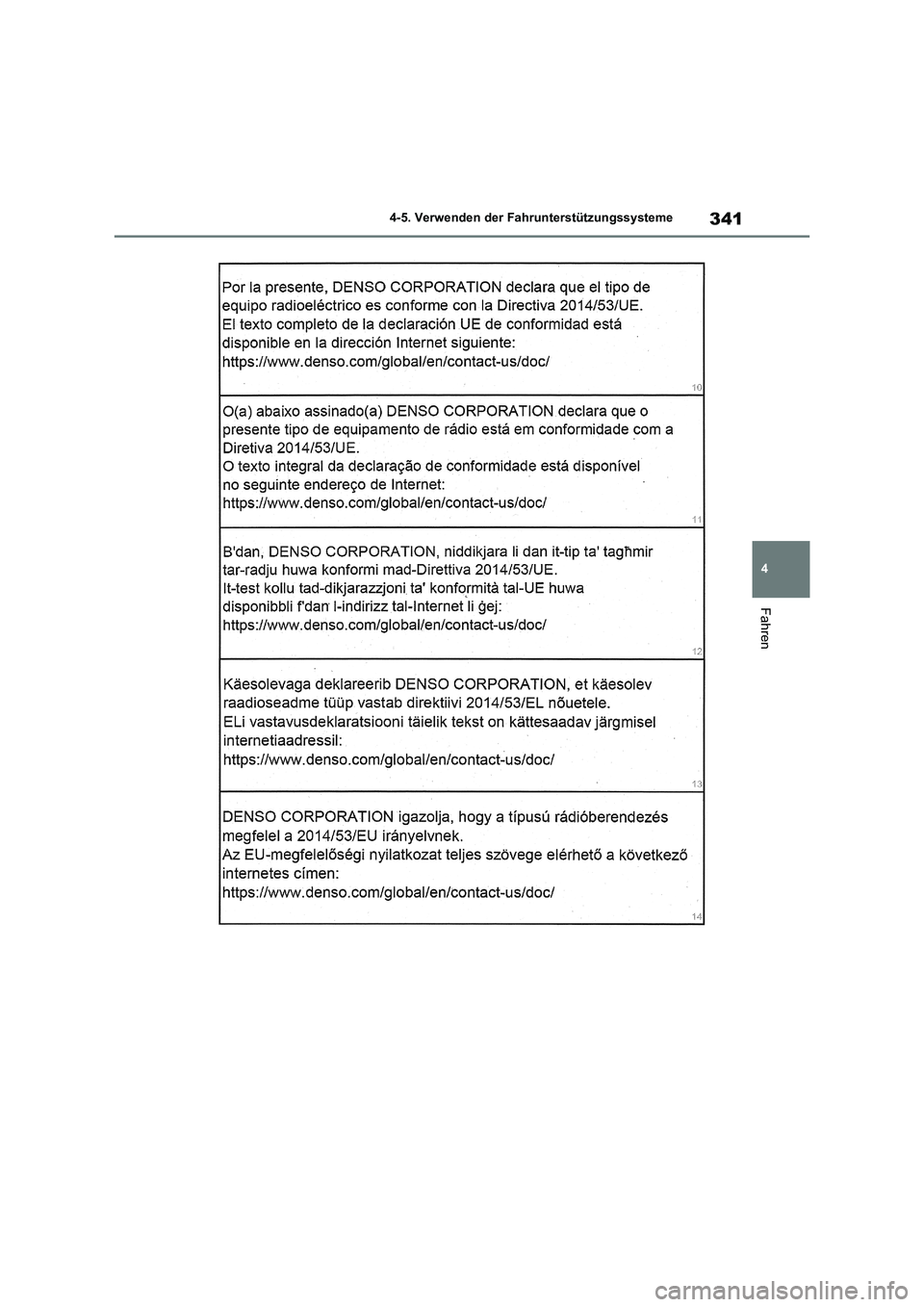

341
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

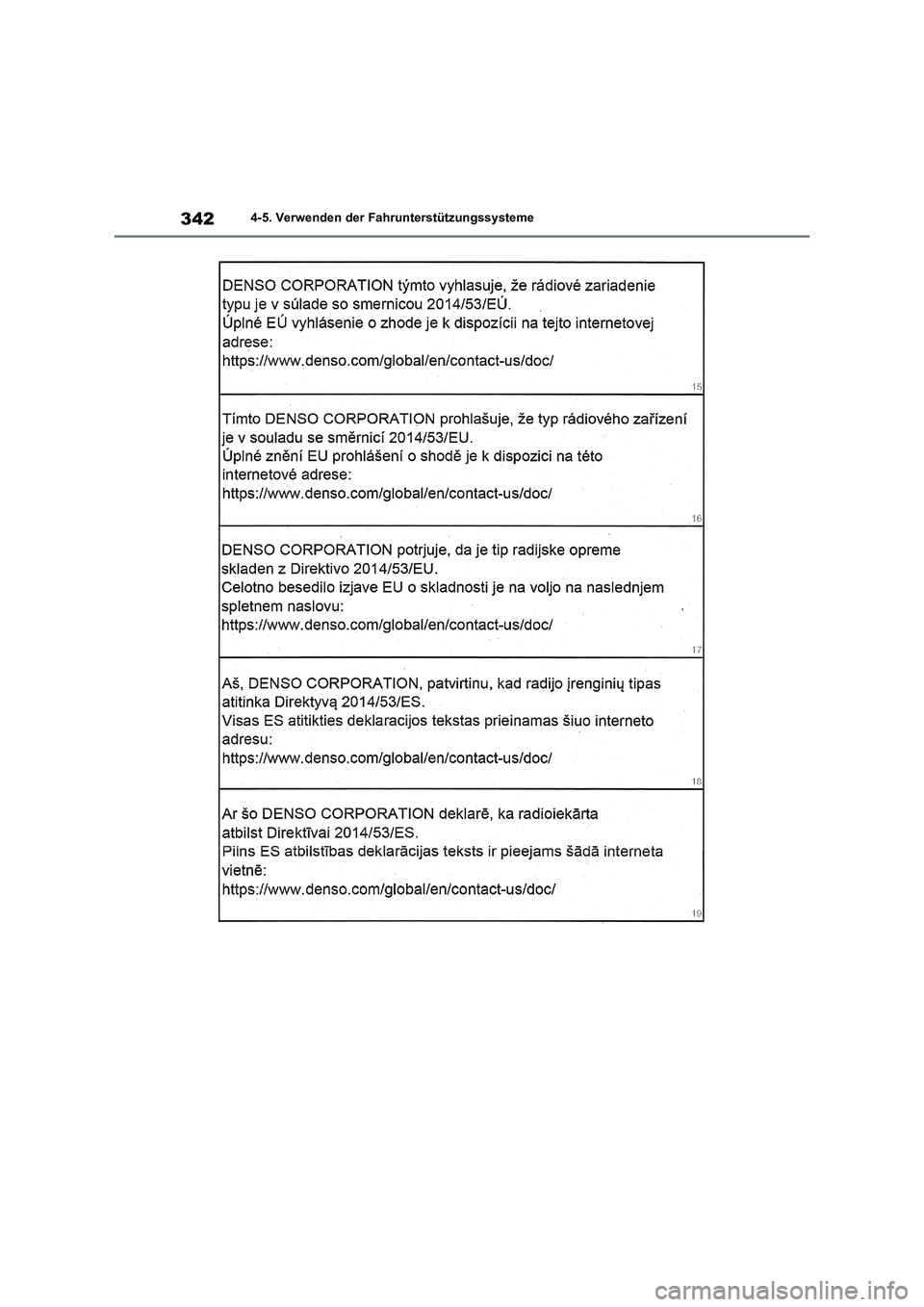

3424-5. Verwenden der Fahrunterstützungssysteme

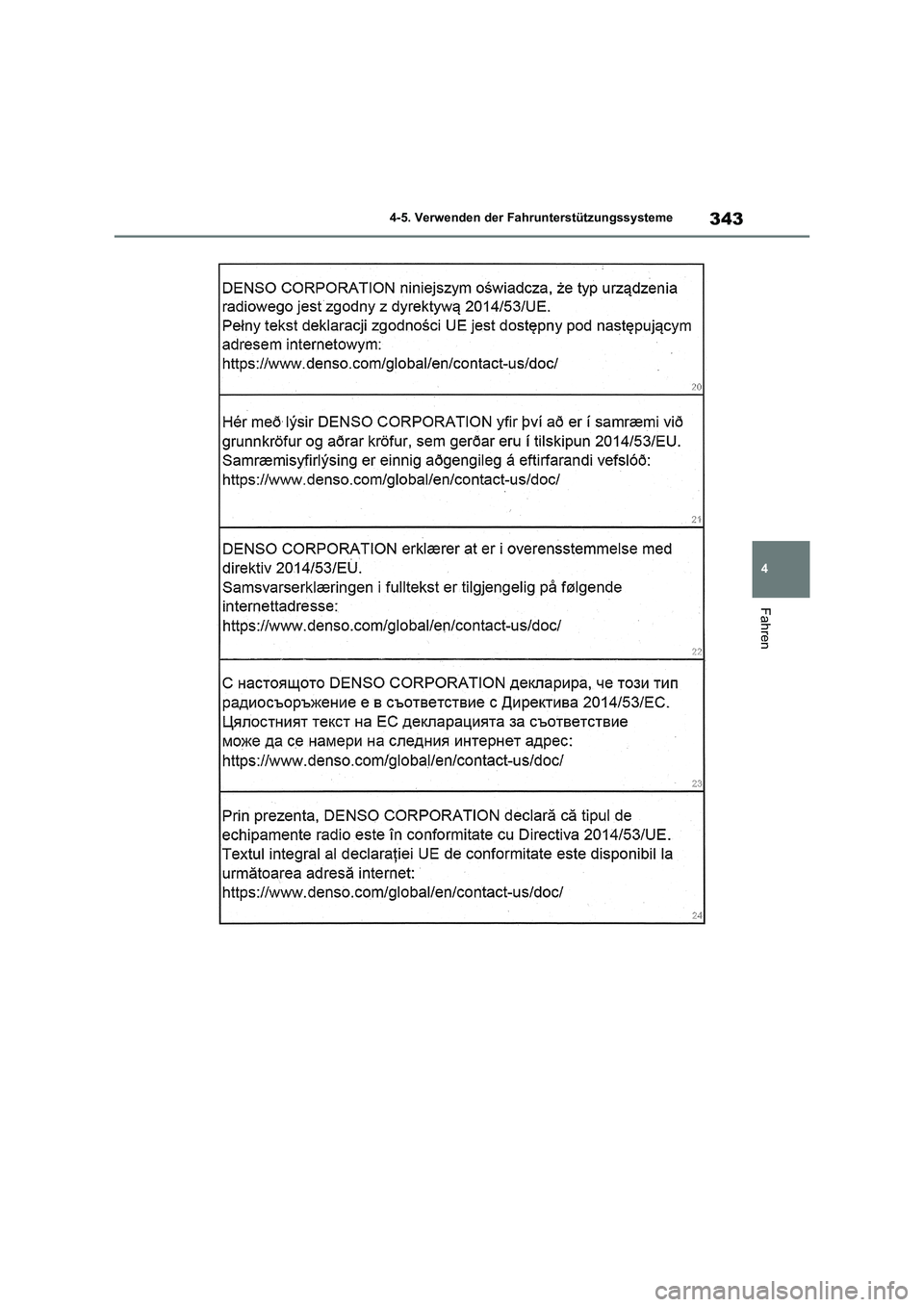

343
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

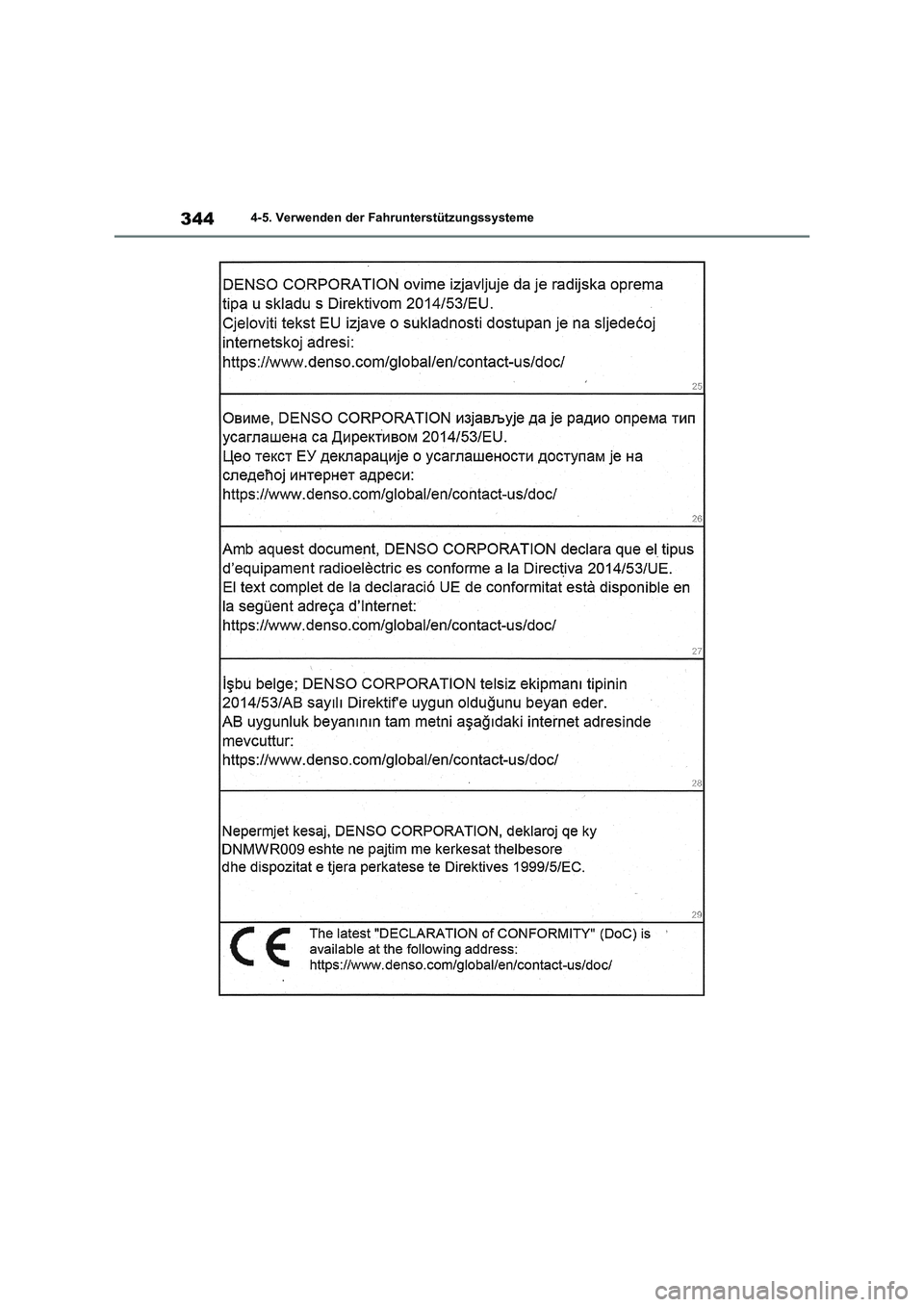

3444-5. Verwenden der Fahrunterstützungssysteme

345
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren

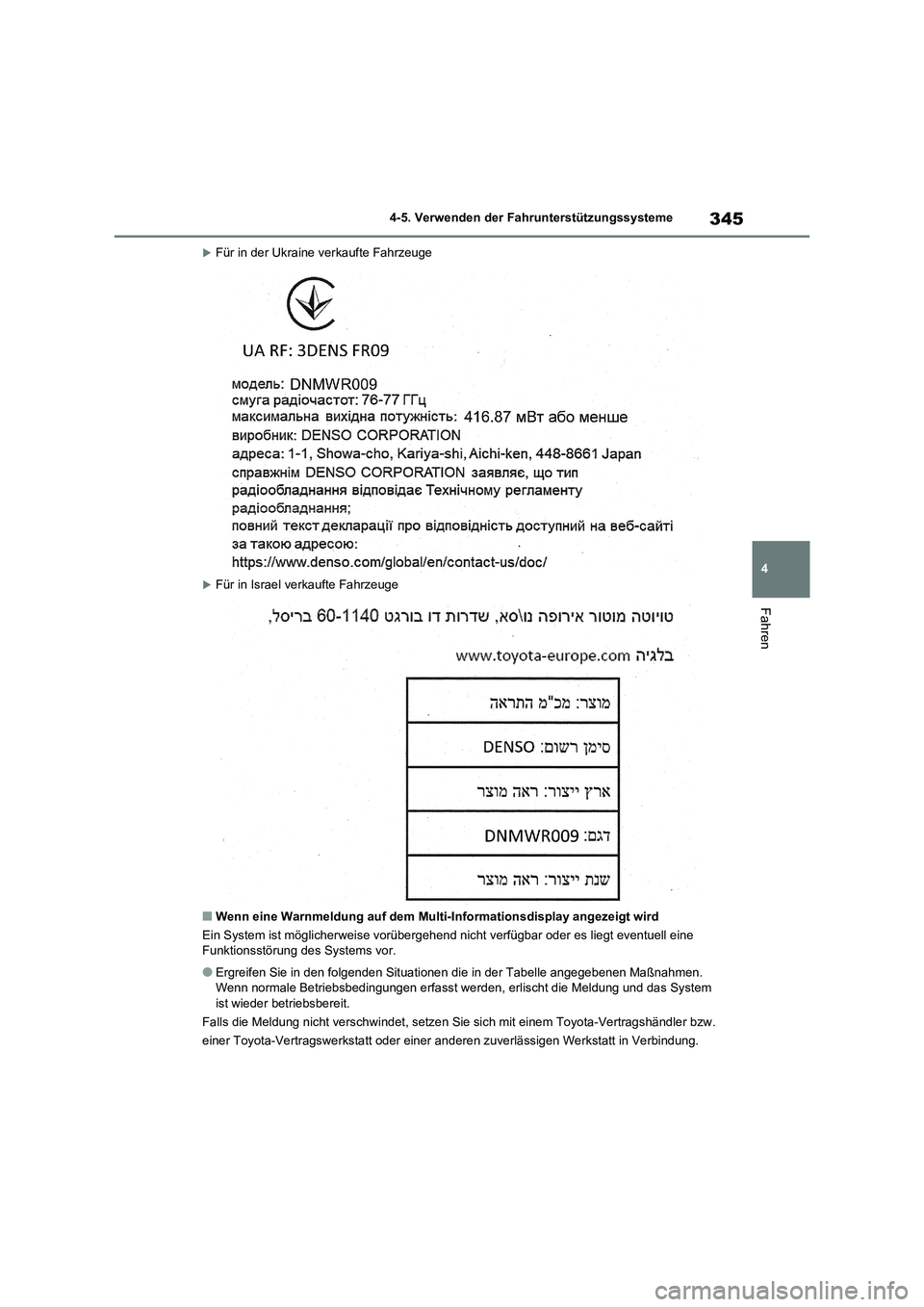

Für in der Ukraine verkaufte Fahrzeuge
Für in Israel verkaufte Fahrzeuge
■Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell eine
Funktionsstörung des Systems vor.
●Ergreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnahmen.
Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und das System
ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

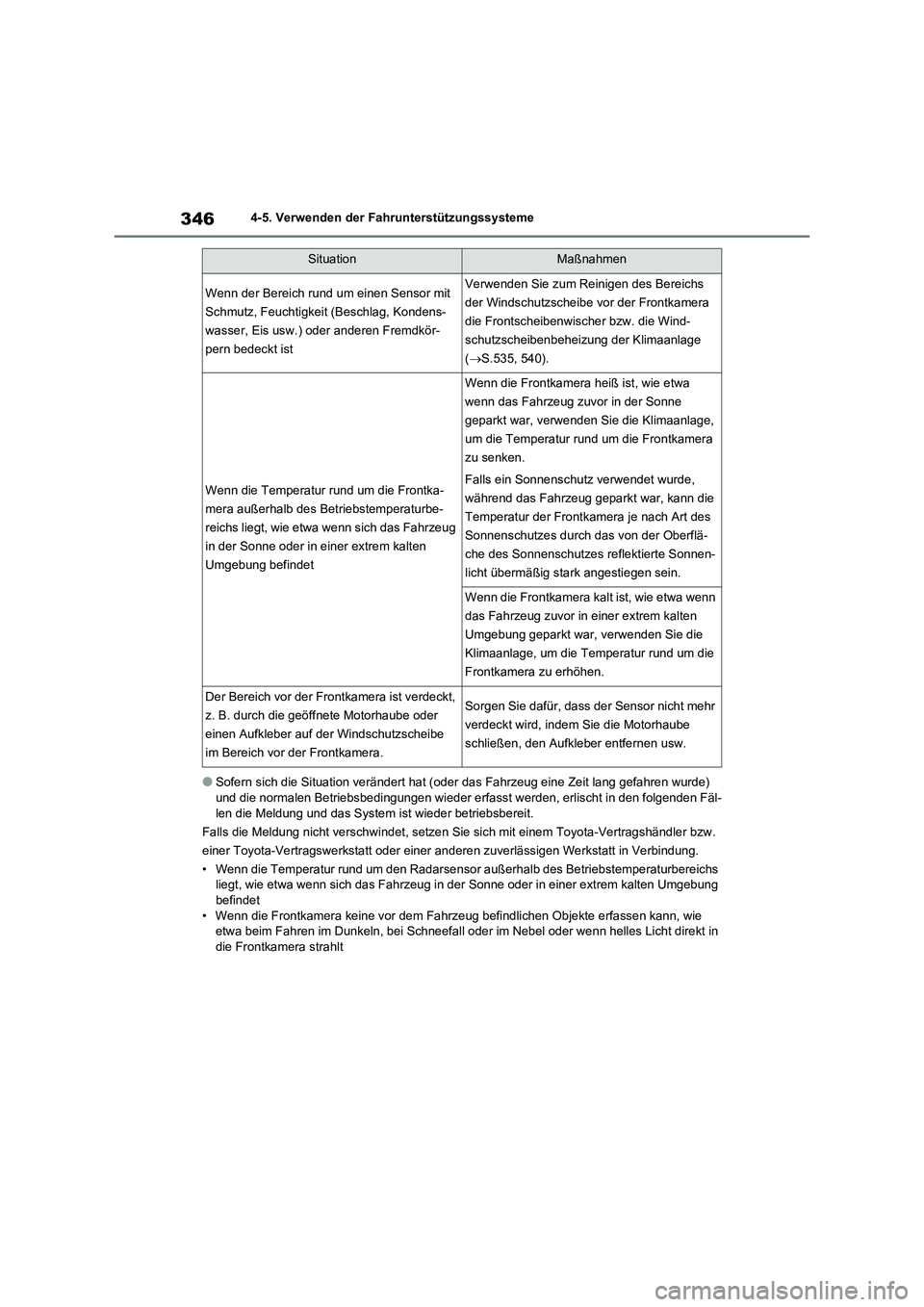

3464-5. Verwenden der Fahrunterstützungssysteme
●Sofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren wurde)
und die normalen Betriebsbedingungen wieder erfasst werden, erlischt in den folgenden Fäl-
len die Meldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn die Temperatur rund um den Radarsensor außerhalb des Betriebstemperaturbereichs
liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in einer extrem kalten Umgebung
befindet
• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objekte erfassen kann, wie
etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn helles Licht direkt in
die Frontkamera strahlt
SituationMaßnahmen
Wenn der Bereich rund um einen Sensor mit
Schmutz, Feuchtigkeit (Beschlag, Kondens-
wasser, Eis usw.) oder anderen Fremdkör-
pern bedeckt istVerwenden Sie zum Reinigen des Bereichs
der Windschutzscheibe vor der Frontkamera
die Frontscheibenwischer bzw. die Wind-
schutzscheibenbeheizung der Klimaanlage
(S.535, 540).
Wenn die Temperatur rund um die Frontka-
mera außerhalb des Betriebstemperaturbe-
reichs liegt, wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem kalten
Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann die
Temperatur der Frontkamera je nach Art des
Sonnenschutzes durch das von der Oberflä-
che des Sonnenschutzes reflektierte Sonnen-
licht übermäßig stark angestiegen sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera ist verdeckt,
z. B. durch die geöffnete Motorhaube oder
einen Aufkleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.

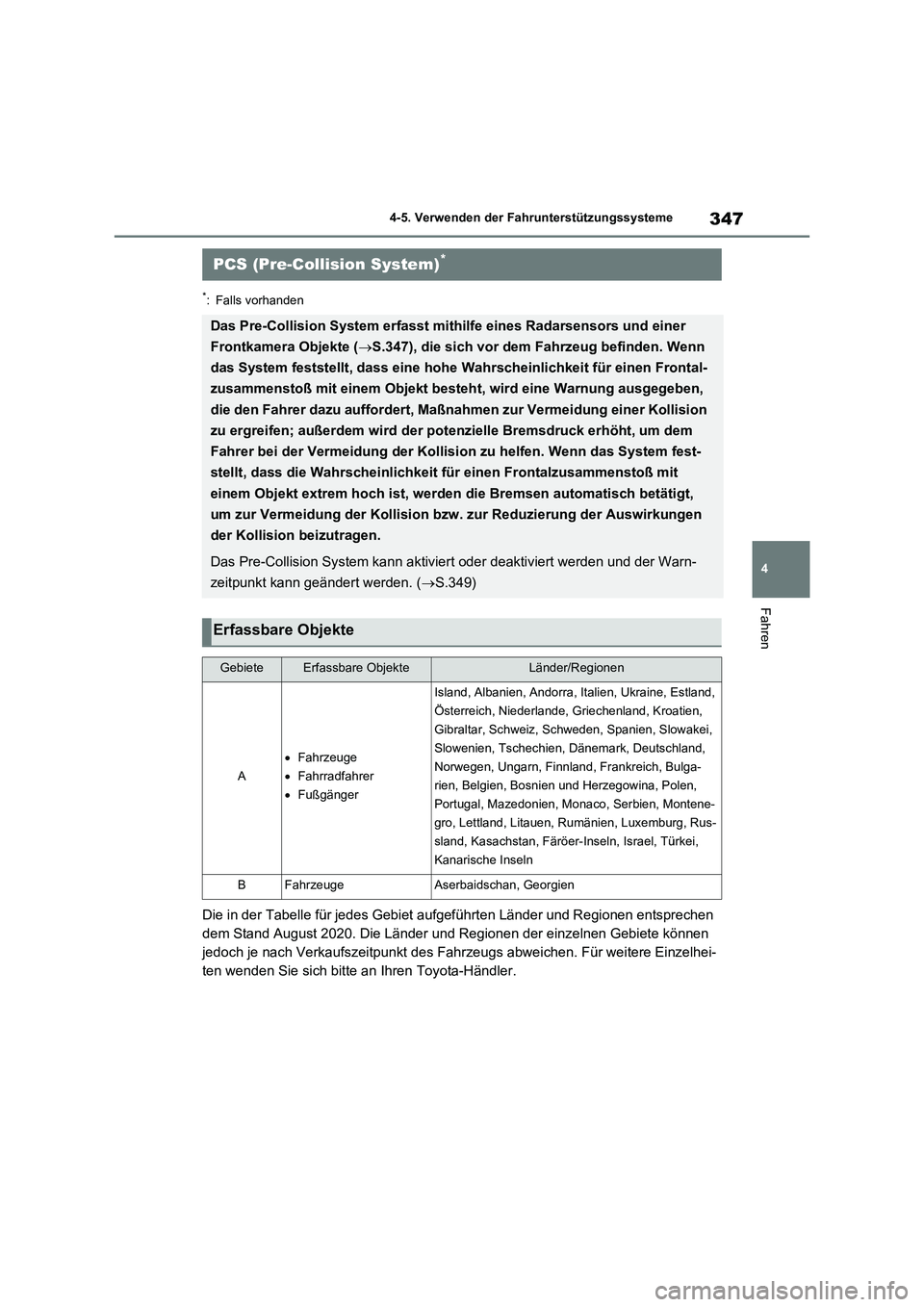

347
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
Die in der Tabelle für jedes Gebiet aufgeführten Länder und Regionen entsprechen
dem Stand August 2020. Die Länder und Regionen der einzelnen Gebiete können
jedoch je nach Verkaufszeitpunkt des Fahrzeugs abweichen. Für weitere Einzelhei-
ten wenden Sie sich bitte an Ihren Toyota-Händler.
PCS (Pre-Collision System)*
Das Pre-Collision System erfasst mithilfe eines Radarsensors und einer
Frontkamera Objekte (S.347), die sich vor dem Fahrzeug befinden. Wenn
das System feststellt, dass eine hohe Wahrscheinlichkeit für einen Frontal-
zusammenstoß mit einem Objekt besteht, wird eine Warnung ausgegeben,
die den Fahrer dazu auffordert, Maßnahmen zur Vermeidung einer Kollision
zu ergreifen; außerdem wird der potenzielle Bremsdruck erhöht, um dem
Fahrer bei der Vermeidung der Kollision zu helfen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit für einen Frontalzusammenstoß mit
einem Objekt extrem hoch ist, werden die Bremsen automatisch betätigt,
um zur Vermeidung der Kollision bzw. zur Reduzierung der Auswirkungen
der Kollision beizutragen.
Das Pre-Collision System kann aktiviert oder deaktiviert werden und der Warn-
zeitpunkt kann geändert werden. (S.349)
Erfassbare Objekte
GebieteErfassbare ObjekteLänder/Regionen
A
Fahrzeuge
Fahrradfahrer
Fußgänger
Island, Albanien, Andorra, Italien, Ukraine, Estland,
Österreich, Niederlande, Griechenland, Kroatien,
Gibraltar, Schweiz, Schweden, Spanien, Slowakei,
Slowenien, Tschechien, Dänemark, Deutschland,
Norwegen, Ungarn, Finnland, Frankreich, Bulga-
rien, Belgien, Bosnien und Herzegowina, Polen,
Portugal, Mazedonien, Monaco, Serbien, Montene-
gro, Lettland, Litauen, Rumänien, Luxemburg, Rus-
sland, Kasachstan, Färöer-Inseln, Israel, Türkei,
Kanarische Inseln
BFahrzeugeAserbaidschan, Georgien

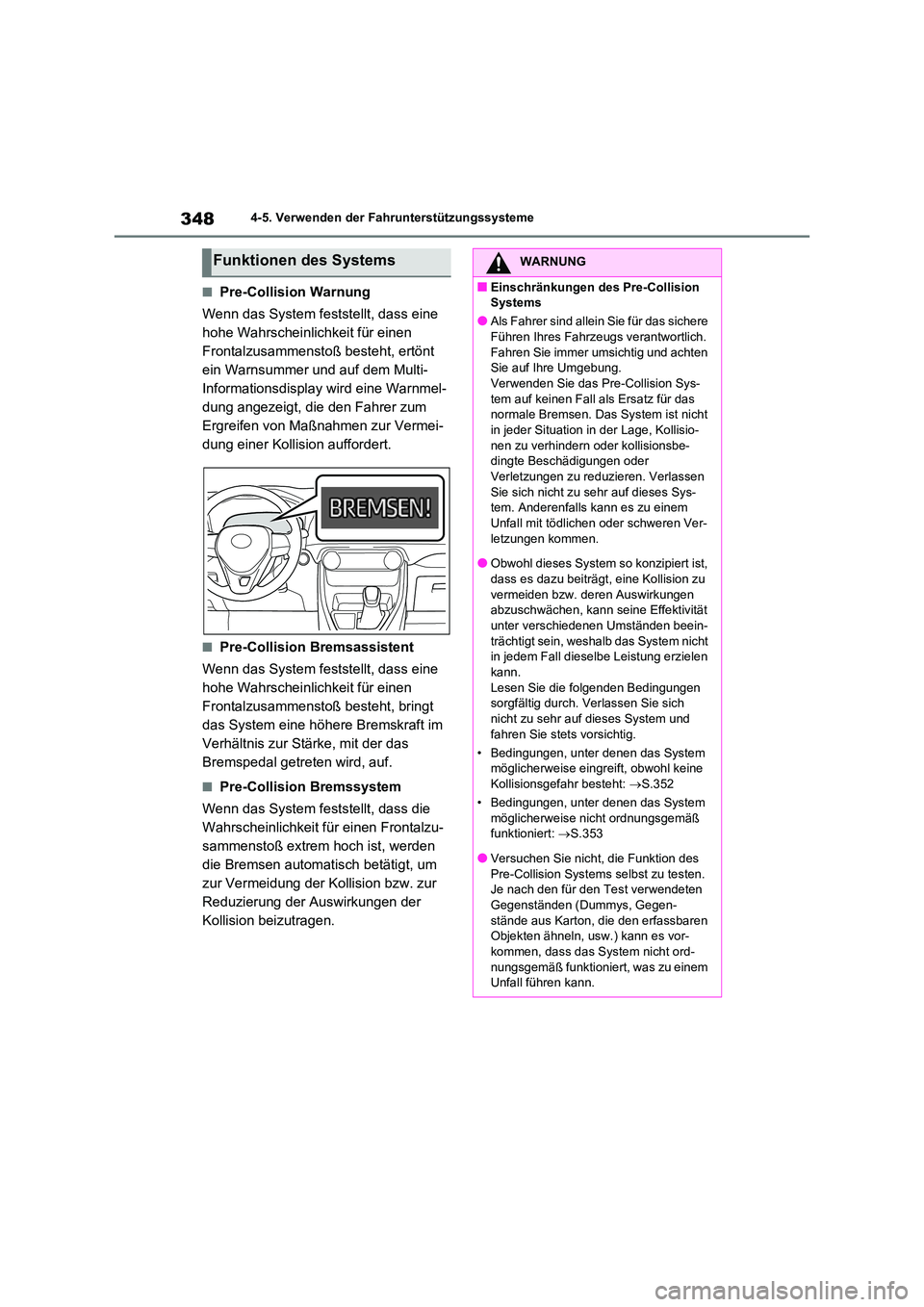

3484-5. Verwenden der Fahrunterstützungssysteme
■Pre-Collision Warnung
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, ertönt
ein Warnsummer und auf dem Multi-
Informationsdisplay wird eine Warnmel-
dung angezeigt, die den Fahrer zum
Ergreifen von Maßnahmen zur Vermei-
dung einer Kollision auffordert.
■Pre-Collision Bremsassistent
Wenn das System feststellt, dass eine
hohe Wahrscheinlichkeit für einen
Frontalzusammenstoß besteht, bringt
das System eine höhere Bremskraft im
Verhältnis zur St ärke, mit der das
Bremspedal getreten wird, auf.
■Pre-Collision Bremssystem
Wenn das System feststellt, dass die
Wahrscheinlichkeit für einen Frontalzu-
sammenstoß extrem hoch ist, werden
die Bremsen automatisch betätigt, um
zur Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen der
Kollision beizutragen.
Funktionen des Systems WARNUNG
■Einschränkungen des Pre-Collision
Systems
●Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Fahren Sie immer umsichtig und achten
Sie auf Ihre Umgebung.
Verwenden Sie das Pre-Collision Sys- tem auf keinen Fall als Ersatz für das
normale Bremsen. Das System ist nicht
in jeder Situation in der Lage, Kollisio- nen zu verhindern oder kollisionsbe-
dingte Beschädigungen oder
Verletzungen zu reduzieren. Verlassen Sie sich nicht zu sehr auf dieses Sys-
tem. Anderenfalls kann es zu einem
Unfall mit tödlichen oder schweren Ver- letzungen kommen.
●Obwohl dieses System so konzipiert ist,
dass es dazu beiträgt, eine Kollision zu vermeiden bzw. deren Auswirkungen
abzuschwächen, kann seine Effektivität
unter verschiedenen Umständen beein- trächtigt sein, weshalb das System nicht
in jedem Fall diesel be Leistung erzielen
kann. Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich
nicht zu sehr auf dieses System und
fahren Sie stets vorsichtig.
• Bedingungen, unter denen das System möglicherweise eingr eift, obwohl keine
Kollisionsgefahr besteht: S.352
• Bedingungen, unter denen das System
möglicherweise nicht ordnungsgemäß funktioniert: S.353
●Versuchen Sie nicht, die Funktion des
Pre-Collision Systems selbst zu testen. Je nach den für den Test verwendeten
Gegenständen (Dummys, Gegen-
stände aus Karton, die den erfassbaren Objekten ähneln, usw.) kann es vor-
kommen, dass das System nicht ord-
nungsgemäß funktioniert, was zu einem Unfall führen kann.

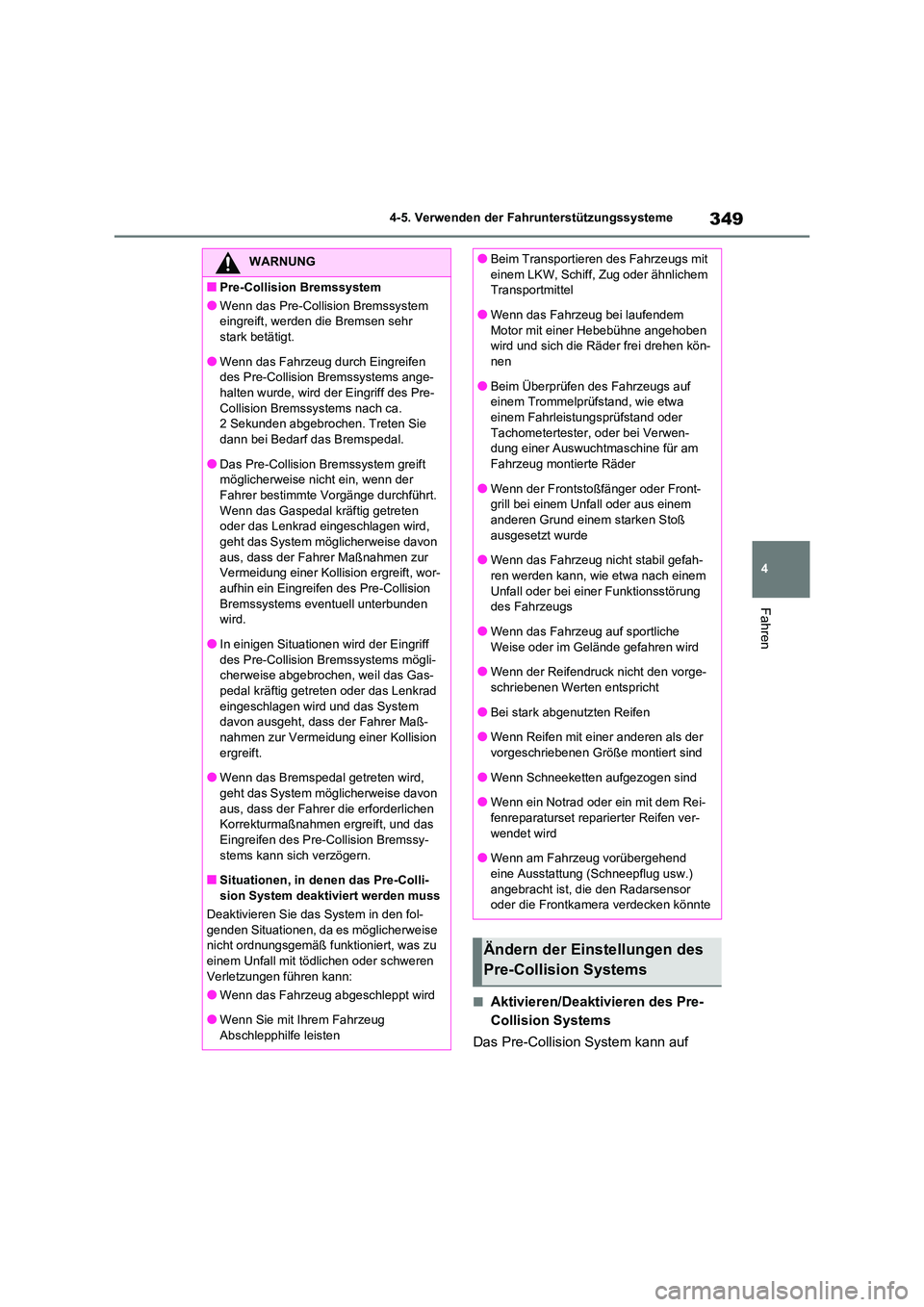

349
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Aktivieren/Deaktivieren des Pre-
Collision Systems
Das Pre-Collision System kann auf
WARNUNG
■Pre-Collision Bremssystem
●Wenn das Pre-Colli sion Bremssystem
eingreift, werden die Bremsen sehr
stark betätigt.
●Wenn das Fahrzeug durch Eingreifen
des Pre-Collision Bremssystems ange-
halten wurde, wird der Eingriff des Pre- Collision Bremssystems nach ca.
2 Sekunden abgebrochen. Treten Sie
dann bei Bedarf das Bremspedal.
●Das Pre-Collision Bremssystem greift
möglicherweise nicht ein, wenn der
Fahrer bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten
oder das Lenkrad eingeschlagen wird,
geht das System möglicherweise davon aus, dass der Fahrer Maßnahmen zur
Vermeidung einer Koll ision ergreift, wor-
aufhin ein Eingreifen des Pre-Collision Bremssystems eventuell unterbunden
wird.
●In einigen Situationen wird der Eingriff des Pre-Collision Br emssystems mögli-
cherweise abgebrochen, weil das Gas-
pedal kräftig getreten oder das Lenkrad
eingeschlagen wird und das System davon ausgeht, dass der Fahrer Maß-
nahmen zur Vermeidung einer Kollision
ergreift.
●Wenn das Bremspedal getreten wird,
geht das System möglicherweise davon
aus, dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das
Eingreifen des Pre-Collision Bremssy-
stems kann sich verzögern.
■Situationen, in denen das Pre-Colli-
sion System deaktiviert werden muss
Deaktivieren Sie das System in den fol-
genden Situationen, da es möglicherweise nicht ordnungsgemäß funktioniert, was zu
einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Sie mit Ihrem Fahrzeug
Abschlepphilfe leisten
●Beim Transportieren des Fahrzeugs mit
einem LKW, Schiff, Zug oder ähnlichem
Transportmittel
●Wenn das Fahrzeug bei laufendem
Motor mit einer Hebebühne angehoben
wird und sich die Räder frei drehen kön- nen
●Beim Überprüfen des Fahrzeugs auf
einem Trommelprüfstand, wie etwa
einem Fahrleistungsprüfstand oder Tachometertester, oder bei Verwen-
dung einer Auswuchtmaschine für am
Fahrzeug montierte Räder
●Wenn der Frontstoßfänger oder Front-
grill bei einem Unfall oder aus einem
anderen Grund einem starken Stoß ausgesetzt wurde
●Wenn das Fahrzeug nicht stabil gefah-
ren werden kann, wie etwa nach einem Unfall oder bei einer Funktionsstörung
des Fahrzeugs
●Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
●Wenn der Reifendruck nicht den vorge-
schriebenen Werten entspricht
●Bei stark abgenutzten Reifen
●Wenn Reifen mit einer anderen als der
vorgeschriebenen Größe montiert sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein mit dem Rei-
fenreparaturset reparierter Reifen ver- wendet wird
●Wenn am Fahrzeug vorübergehend
eine Ausstattung (Schneepflug usw.) angebracht ist, die den Radarsensor
oder die Frontkamera verdecken könnte
Ändern der Einstellungen des
Pre-Collision Systems

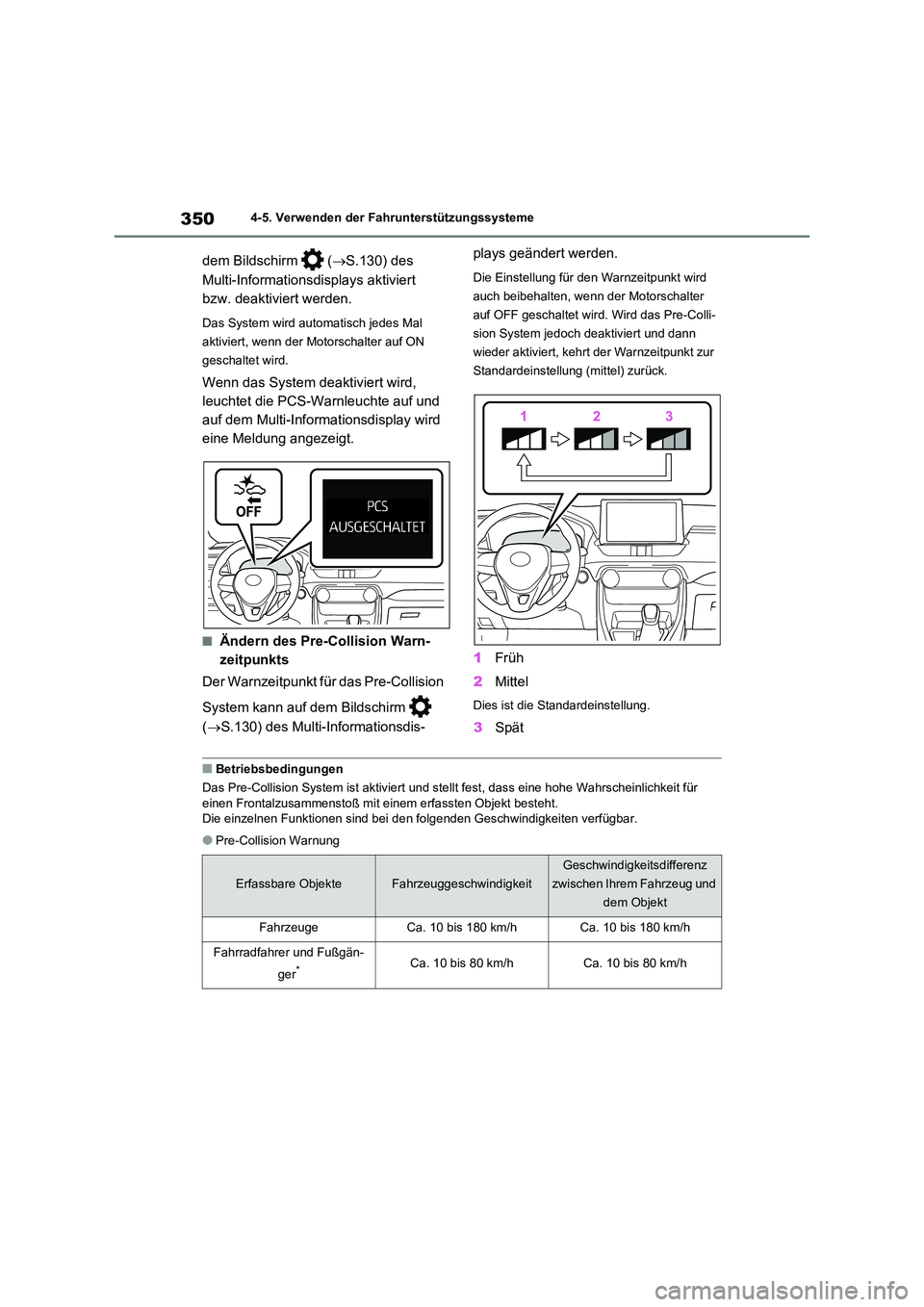

3504-5. Verwenden der Fahrunterstützungssysteme
dem Bildschirm (S.130) des
Multi-Informationsdisplays aktiviert
bzw. deaktiviert werden.
Das System wird automatisch jedes Mal
aktiviert, wenn der Motorschalter auf ON
geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf dem Multi- Informationsdisplay wird
eine Meldung angezeigt.
■Ändern des Pre-Collision Warn-
zeitpunkts
Der Warnzeitpunkt für das Pre-Collision
System kann auf dem Bildschirm
( S.130) des Multi-Informationsdis-
plays geändert werden.
Die Einstellung für den Warnzeitpunkt wird
auch beibehalten, wenn der Motorschalter
auf OFF geschaltet wird. Wird das Pre-Colli-
sion System jedoch deaktiviert und dann
wieder aktiviert, kehrt der Warnzeitpunkt zur
Standardeinstellung (mittel) zurück.
1 Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
■Betriebsbedingungen
Das Pre-Collision System ist aktiviert und stellt fest, dass eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß mit einem erfassten Objekt besteht. Die einzelnen Funktionen sind bei de n folgenden Geschwindigkeiten verfügbar.
●Pre-Collision Warnung
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fußgän-
ger*Ca. 10 bis 80 km/hCa. 10 bis 80 km/h
