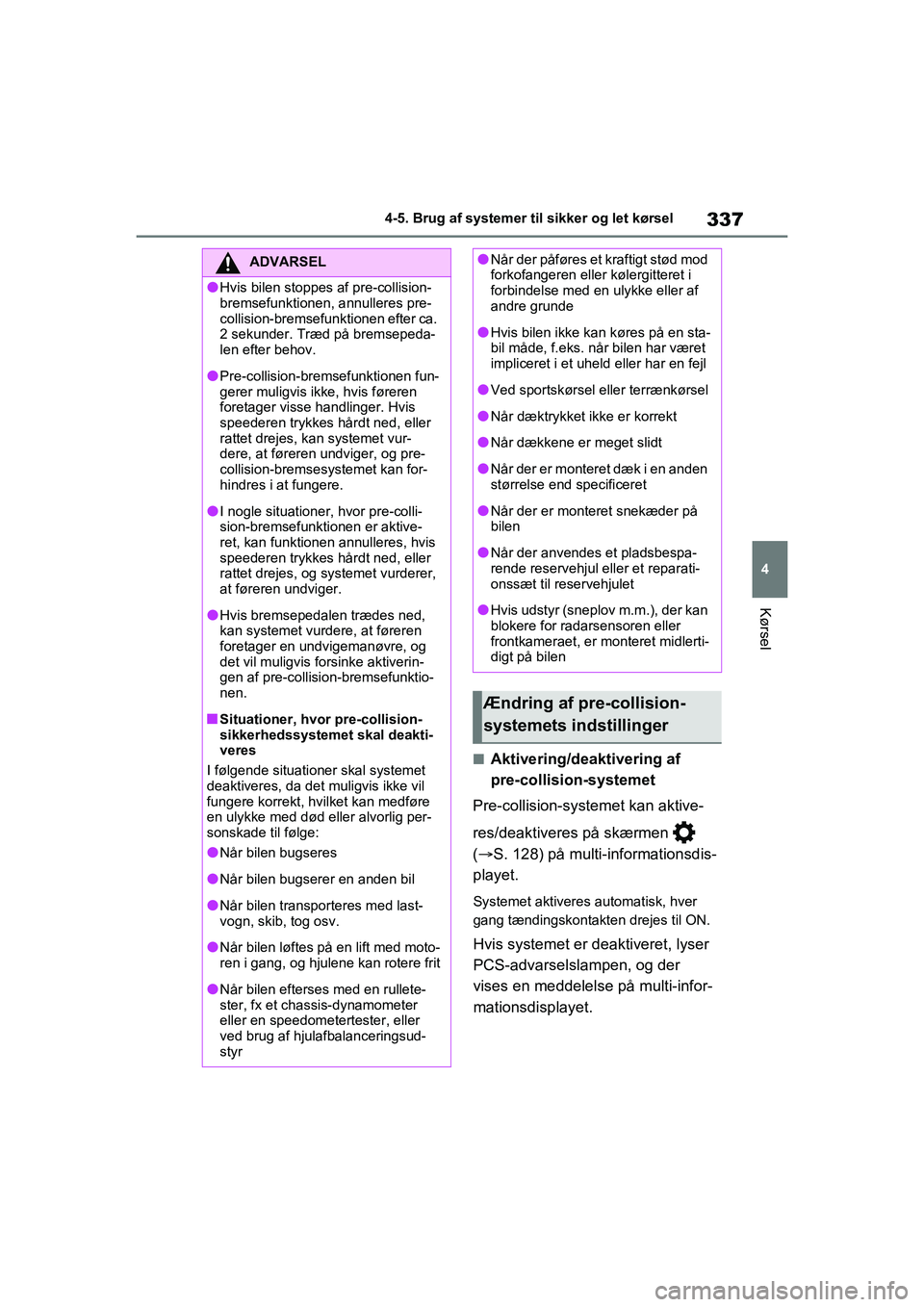

337
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nAktivering/deaktivering af
pre-collision-systemet
Pre-collision-systemet kan aktive-
res/deaktiveres på skærmen
(  S. 128) på multi-informationsdis-
playet.
Systemet aktiveres automatisk, hver
gang tændingskontakten drejes til ON.
Hvis systemet er deaktiveret, lyser
PCS-advarselslampen, og der
vises en meddelelse på multi-infor-
mationsdisplayet.
ADVARSEL
lHvis bilen stoppes af pre-collision-
bremsefunktionen, annulleres pre-
collision-bremsefunktionen efter ca.
2 sekunder. Træd på bremsepeda-
len efter behov.
lPre-collision-bremsefunktionen fun-
gerer muligvis ikke, hvis føreren
foretager visse handlinger. Hvis
speederen trykkes hårdt ned, eller
rattet drejes, kan systemet vur-
dere, at føreren undviger, og pre-
collision-bremsesystemet kan for-
hindres i at fungere.
lI nogle situationer, hvor pre-colli-
sion-bremsefunktionen er aktive-
ret, kan funktionen annulleres, hvis
speederen trykkes hårdt ned, eller
rattet drejes, og systemet vurderer,
at føreren undviger.
lHvis bremsepedalen trædes ned,
kan systemet vur dere, at føreren
foretager en undvigemanøvre, og
det vil muligvis fo rsinke aktiverin-
gen af pre-collision-bremsefunktio-
nen.
nSituationer, hvor pre-collision-
sikkerhedssystemet skal deakti-
veres
I følgende situati oner skal systemet
deaktiveres, da det muligvis ikke vil
fungere korrekt, hvilket kan medføre
en ulykke med død eller alvorlig per-
sonskade til følge:
lNår bilen bugseres
lNår bilen bugserer en anden bil
lNår bilen transporteres med last-
vogn, skib, tog osv.
lNår bilen løftes på en lift med moto-
ren i gang, og hjulene kan rotere frit
lNår bilen efterses med en rullete-
ster, fx et chassis-dynamometer
eller en speedometertester, eller
ved brug af hjulafbalanceringsud-
styr
lNår der påføres et kraftigt stød mod
forkofangeren eller kølergitteret i
forbindelse med en ulykke eller af
andre grunde
lHvis bilen ikke kan køres på en sta-
bil måde, f.eks. når bilen har været
impliceret i et uheld eller har en fejl
lVed sportskørsel eller terrænkørsel
lNår dæktrykket ikke er korrekt
lNår dækkene er meget slidt
lNår der er monteret dæk i en anden
størrelse end specificeret
lNår der er monteret snekæder på
bilen
lNår der anvendes et pladsbespa-
rende reservehjul eller et reparati-
onssæt til reservehjulet
lHvis udstyr (sneplov m.m.), der kan
blokere for radarsensoren eller
frontkameraet, er monteret midlerti-
digt på bilen
Ændring af pre-collision-
systemets indstillinger
OM42D20DK.book Page 337 Friday, November 27, 2020 1:56 PM

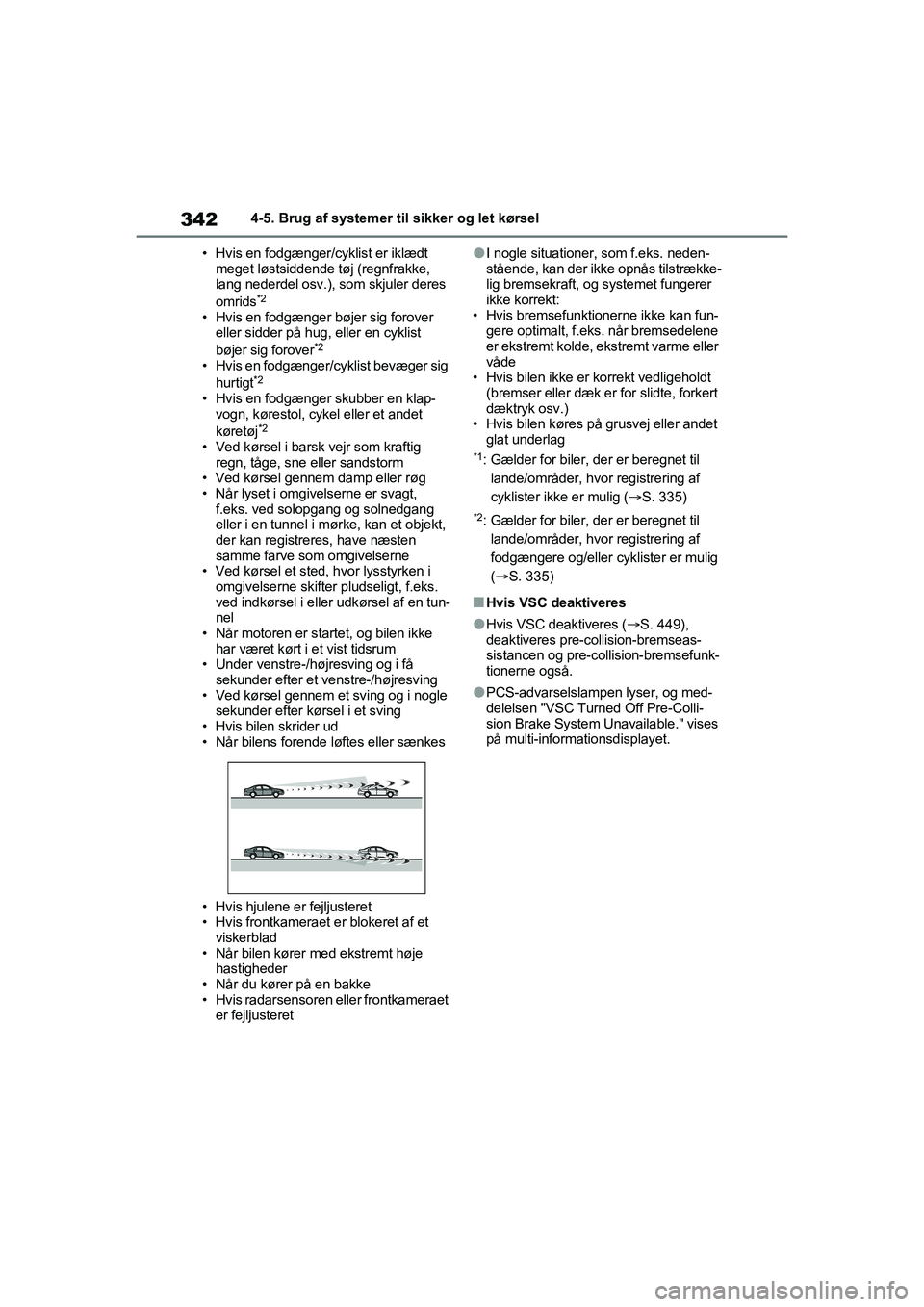

3424-5. Brug af systemer til sikker og let kørsel
• Hvis en fodgænger/cyklist er iklædt meget løstsiddende tøj (regnfrakke,
lang nederdel osv.), som skjuler deres
omrids
*2
• Hvis en fodgænger bøjer sig forover eller sidder på hug, eller en cyklist
bøjer sig forover
*2
• Hvis en fodgænger/cyklist bevæger sig
hurtigt*2
• Hvis en fodgænger skubber en klap-vogn, kørestol, cykel eller et andet
køretøj
*2
• Ved kørsel i barsk vejr som kraftig
regn, tåge, sne eller sandstorm
• Ved kørsel gennem damp eller røg
• Når lyset i omgivelserne er svagt,
f.eks. ved solopgang og solnedgang
eller i en tunnel i mørke, kan et objekt,
der kan registreres, have næsten
samme farve som omgivelserne
• Ved kørsel et sted, hvor lysstyrken i
omgivelserne skifter pludseligt, f.eks.
ved indkørsel i eller udkørsel af en tun-
nel
• Når motoren er startet, og bilen ikke har været kørt i et vist tidsrum
• Under venstre-/højresving og i få
sekunder efter et venstre-/højresving
• Ved kørsel gennem et sving og i nogle sekunder efter kørsel i et sving
• Hvis bilen skrider ud
• Når bilens forende løftes eller sænkes
• Hvis hjulene er fejljusteret
• Hvis frontkameraet er blokeret af et viskerblad
• Når bilen kører med ekstremt høje hastigheder
• Når du kører på en bakke
• Hvis radarsensoren eller frontkameraet er fejljusteret
lI nogle situationer, som f.eks. neden-
stående, kan der ikke opnås tilstrække-
lig bremsekraft, og systemet fungerer
ikke korrekt:
• Hvis bremsefunktionerne ikke kan fun- gere optimalt, f.eks. når bremsedelene
er ekstremt kolde, ekstremt varme eller
våde
• Hvis bilen ikke er korrekt vedligeholdt
(bremser eller dæk er for slidte, forkert
dæktryk osv.)
• Hvis bilen køres på grusvej eller andet
glat underlag
*1: Gælder for biler, der er beregnet til
lande/områder, hvor registrering af
cyklister ikke er mulig ( S. 335)
*2: Gælder for biler, der er beregnet til
lande/områder, hvor registrering af
fodgængere og/eller cyklister er mulig
( S. 335)
nHvis VSC deaktiveres
lHvis VSC deaktiveres ( S. 449),
deaktiveres pre-collision-bremseas-
sistancen og pre-collis ion-bremsefunk-
tionerne også.
lPCS-advarselslampen lyser, og med-
delelsen "VSC Turned Off Pre-Colli-
sion Brake System Unavailable." vises
på multi-informationsdisplayet.
OM42D20DK.book Page 342 Friday, November 27, 2020 1:56 PM

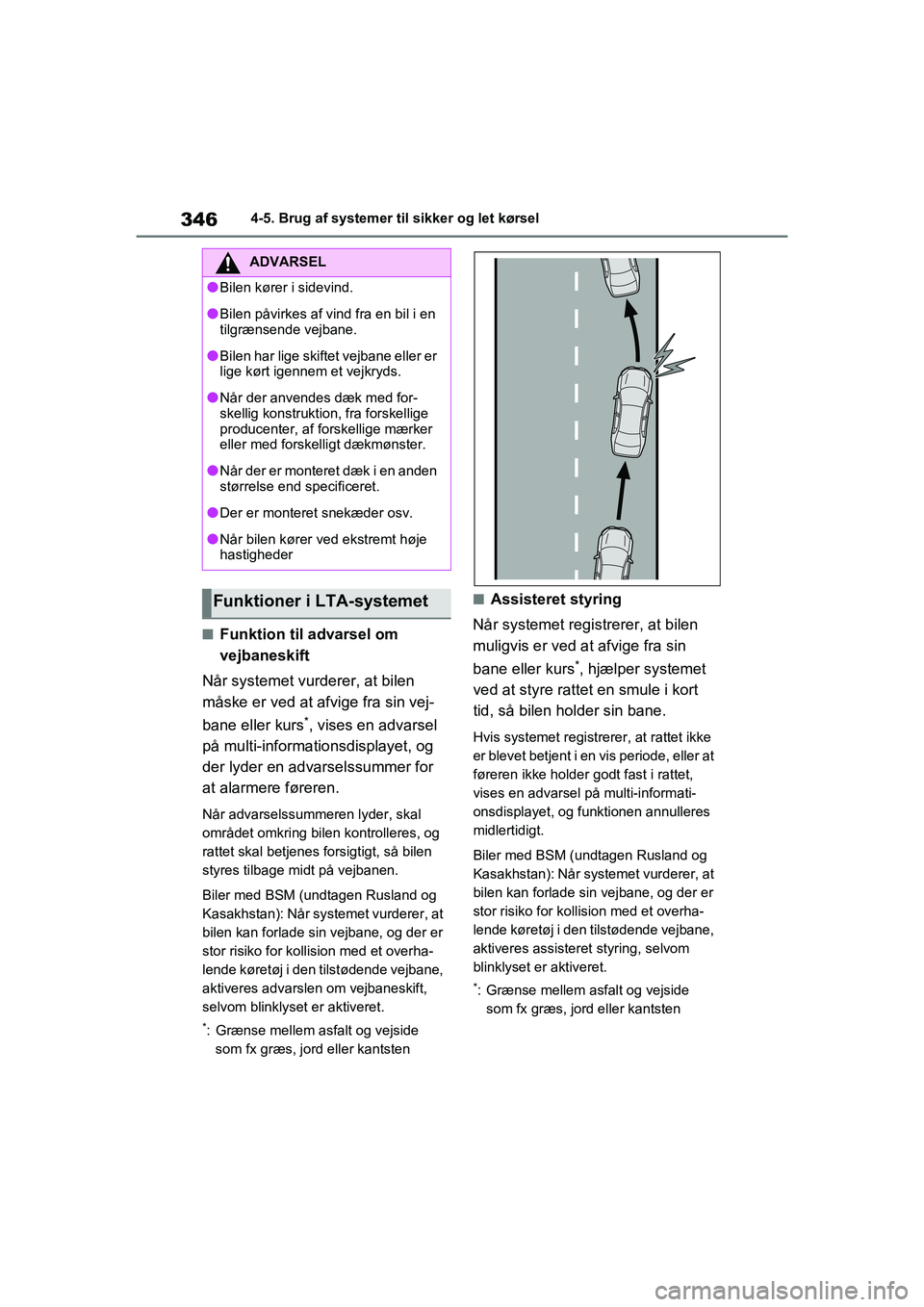

3464-5. Brug af systemer til sikker og let kørsel
nFunktion til advarsel om
vejbaneskift
Når systemet vurderer, at bilen
måske er ved at afvige fra sin vej-
bane eller kurs
*, vises en advarsel
på multi-informationsdisplayet, og
der lyder en advarselssummer for
at alarmere føreren.
Når advarselssummeren lyder, skal
området omkring bilen kontrolleres, og
rattet skal betjenes forsigtigt, så bilen
styres tilbage midt på vejbanen.
Biler med BSM (undtagen Rusland og
Kasakhstan): Når system et vurderer, at
bilen kan forlade sin vejbane, og der er
stor risiko for kollision med et overha-
lende køretøj i den tilstødende vejbane,
aktiveres advarslen om vejbaneskift,
selvom blinklyset er aktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
nAssisteret styring
Når systemet registrerer, at bilen
muligvis er ved at afvige fra sin
bane eller kurs
*, hjælper systemet
ved at styre rattet en smule i kort
tid, så bilen holder sin bane.
Hvis systemet registre rer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
Biler med BSM (undtagen Rusland og
Kasakhstan): Når sys temet vurderer, at
bilen kan forlade sin vejbane, og der er
stor risiko for kollision med et overha-
lende køretøj i den tilstødende vejbane,
aktiveres assisteret styring, selvom
blinklyset er aktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
ADVARSEL
lBilen kører i sidevind.
lBilen påvirkes af vind fra en bil i en
tilgrænsende vejbane.
lBilen har lige skiftet vejbane eller er
lige kørt igennem et vejkryds.
lNår der anvendes dæk med for-
skellig konstruktion, fra forskellige
producenter, af forskellige mærker
eller med forskelli gt dækmønster.
lNår der er monteret dæk i en anden
størrelse end specificeret.
lDer er monteret snekæder osv.
lNår bilen kører ve d ekstremt høje
hastigheder
Funktioner i LTA-systemet
OM42D20DK.book Page 346 Friday, November 27, 2020 1:56 PM

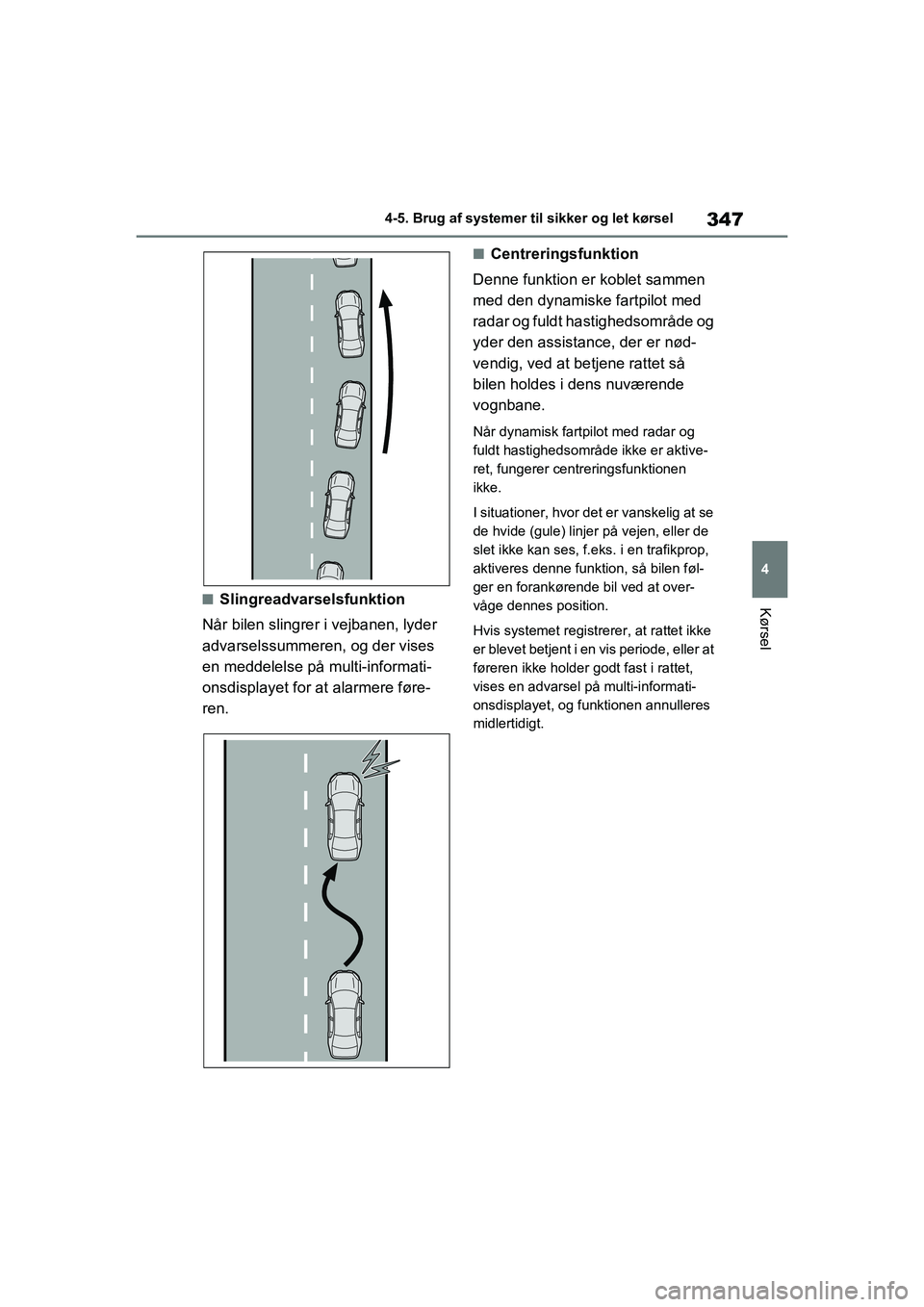

347
4
4-5. Brug af systemer til sikker og let kørsel
KørselnSlingreadvarselsfunktion
Når bilen slingrer i vejbanen, lyder
advarselssummeren, og der vises
en meddelelse på multi-informati-
onsdisplayet for at alarmere føre-
ren.
nCentreringsfunktion
Denne funktion er koblet sammen
med den dynamiske fartpilot med
radar og fuldt hastighedsområde og
yder den assistance, der er nød-
vendig, ved at betjene rattet så
bilen holdes i dens nuværende
vognbane.
Når dynamisk fartpilot med radar og
fuldt hastighedsområde ikke er aktive-
ret, fungerer centreringsfunktionen
ikke.
I situationer, hvor det er vanskelig at se
de hvide (gule) linjer på vejen, eller de
slet ikke kan ses, f.eks. i en trafikprop,
aktiveres denne funktion, så bilen føl-
ger en forankørende bil ved at over-
våge dennes position.
Hvis systemet registre rer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
OM42D20DK.book Page 347 Friday, November 27, 2020 1:56 PM

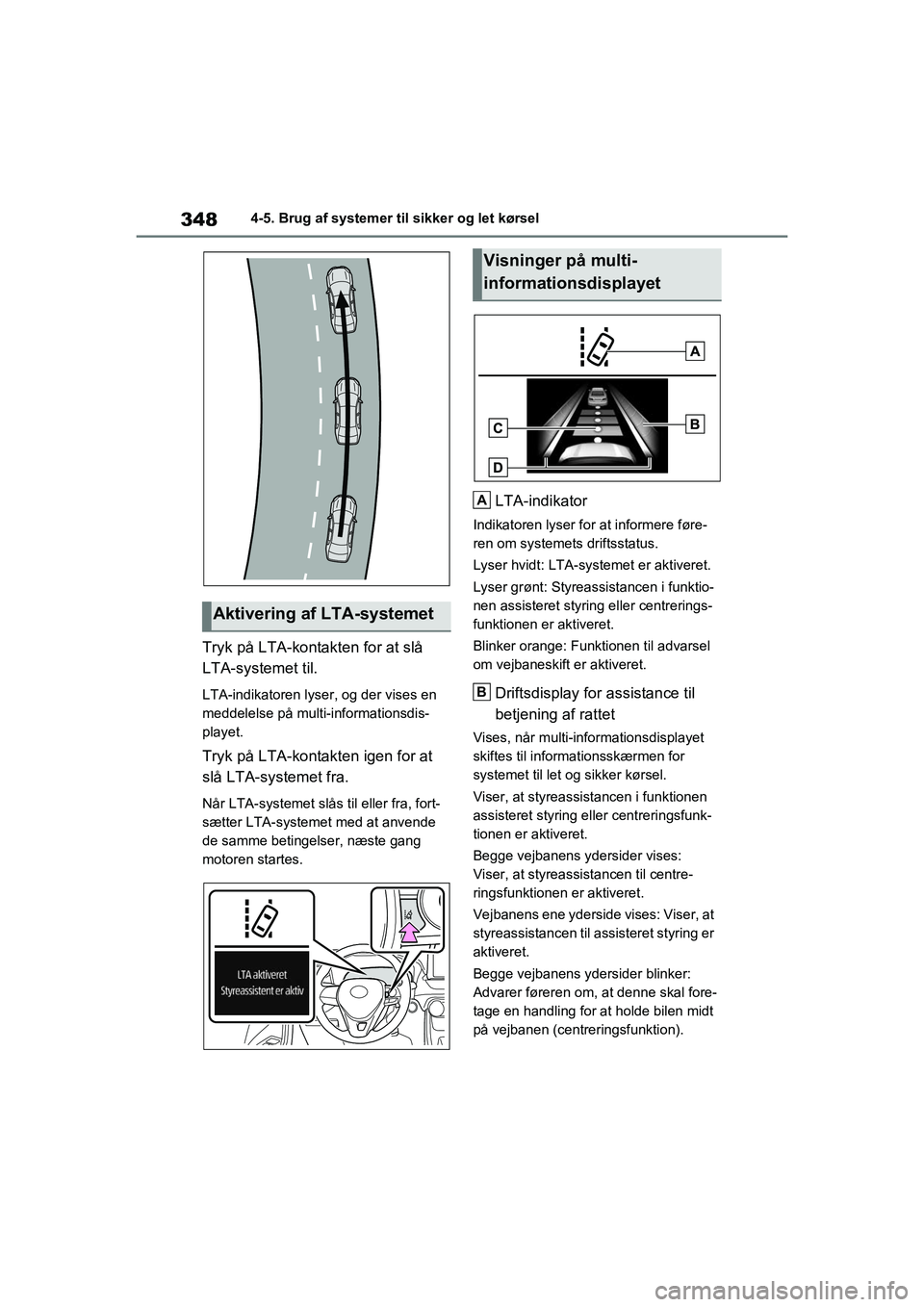

3484-5. Brug af systemer til sikker og let kørsel
Tryk på LTA-kontakten for at slå
LTA-systemet til.
LTA-indikatoren lyser, og der vises en
meddelelse på multi-informationsdis-
playet.
Tryk på LTA-kontakten igen for at
slå LTA-systemet fra.
Når LTA-systemet slås til eller fra, fort-
sætter LTA-systemet med at anvende
de samme betingelser, næste gang
motoren startes.
LTA-indikator
Indikatoren lyser for at informere føre-
ren om systemets driftsstatus.
Lyser hvidt: LTA-systemet er aktiveret.
Lyser grønt: Styreassistancen i funktio-
nen assisteret styring eller centrerings-
funktionen er aktiveret.
Blinker orange: Funktionen til advarsel
om vejbaneskift er aktiveret.
Driftsdisplay for assistance til
betjening af rattet
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Viser, at styreassistancen i funktionen
assisteret styring eller centreringsfunk-
tionen er aktiveret.
Begge vejbanens ydersider vises:
Viser, at styreassistancen til centre-
ringsfunktionen er aktiveret.
Vejbanens ene yderside vises: Viser, at
styreassistancen til assisteret styring er
aktiveret.
Begge vejbanens ydersider blinker:
Advarer føreren om, at denne skal fore-
tage en handling for at holde bilen midt
på vejbanen (centreringsfunktion).
Aktivering af LTA-systemet
Visninger på multi-
informationsdisplayet
A
B
OM42D20DK.book Page 348 Friday, November 27, 2020 1:56 PM

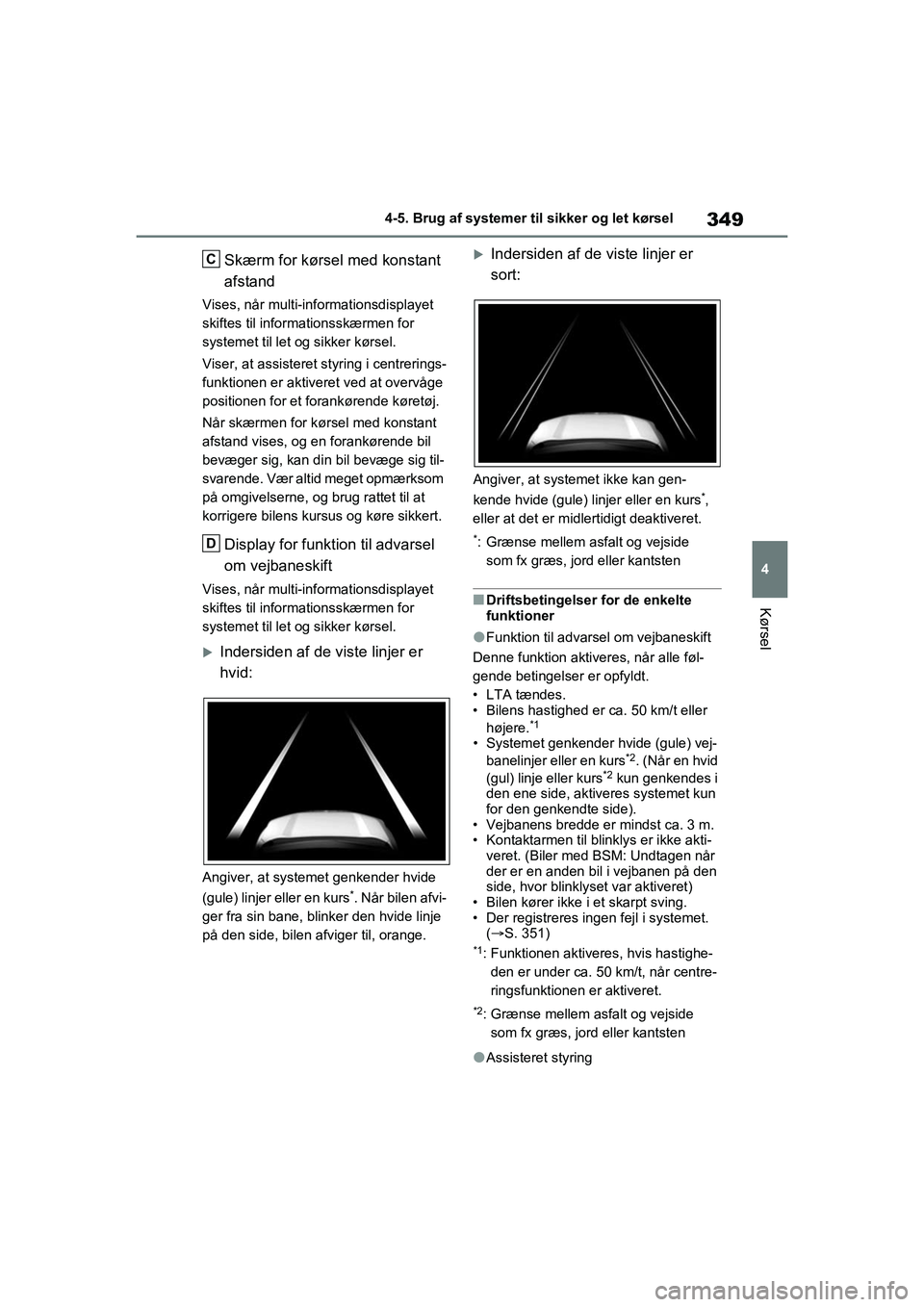

349
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Skærm for kørsel med konstant
afstand
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Viser, at assisteret
styring i centrerings-
funktionen er aktiveret ved at overvåge
positionen for et forankørende køretøj.
Når skærmen for kørs el med konstant
afstand vises, og en forankørende bil
bevæger sig, kan din bil bevæge sig til-
svarende. Vær altid meget opmærksom
på omgivelserne, og brug rattet til at
korrigere bilens kursus og køre sikkert.
Display for funktion til advarsel
om vejbaneskift
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Indersiden af de viste linjer er
hvid:
Angiver, at systemet genkender hvide
(gule) linjer eller en kurs
*. Når bilen afvi-
ger fra sin bane, blinker den hvide linje
på den side, bilen afviger til, orange.
Indersiden af de viste linjer er
sort:
Angiver, at systemet ikke kan gen-
kende hvide (gule) linjer eller en kurs
*,
eller at det er midlertidigt deaktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
nDriftsbetingelser for de enkelte
funktioner
lFunktion til advarsel om vejbaneskift
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• LTA tændes.
• Bilens hastighed er ca. 50 km/t eller højere.
*1
• Systemet genkender hvide (gule) vej-banelinjer eller en kurs*2. (Når en hvid
(gul) linje eller kurs*2 kun genkendes i
den ene side, aktiveres systemet kun
for den genkendte side).
• Vejbanens bredde er mindst ca. 3 m.
• Kontaktarmen til blinklys er ikke akti- veret. (Biler med BSM: Undtagen når
der er en anden bil i vejbanen på den
side, hvor blinklyset var aktiveret)
• Bilen kører ikke i et skarpt sving.
• Der registreres ingen fejl i systemet. (S. 351)
*1: Funktionen aktiveres, hvis hastighe-
den er under ca. 50 km/t, når centre-
ringsfunktionen er aktiveret.
*2: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
lAssisteret styring
C
D
OM42D20DK.book Page 349 Friday, November 27, 2020 1:56 PM

3504-5. Brug af systemer til sikker og let kørsel
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt udover akti-
veringsbetingelserne for alarmfunktio-
nen for vejbaneskift.
• Indstillingen for "Styreassistent" på skærmen på multi-informations-
displayet er indstillet til "ON".
(S. 123)
• Bilens hastighed øges eller reduceres med en fastsat værdi eller mere.
• Rattet betjenes ikke med en styre-
kraft, der er egnet til vejbaneskift.
• ABS, VSC, TRC og PCS er ikke akti- veret.
• TRC eller VSC er ikke deaktiveret.
• Advarslen for ingen hænder på rattet vises ikke. ( S. 351)
lSlingreadvarselsfunktion
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• Indstillingen for " Slingreadv." på
skærmen på multi-informations-
displayet er indstillet til "ON".
(S. 123)
• Bilens hastighed er højere end cirka 50 km/t.
• Vejbanens bredde er mindst ca. 3 m.
• Der registreres ingen fejl i systemet. (S. 351)
lCentreringsfunktion
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• LTA tændes.
• Indstillingen for "Styreassistent" og
"Hold bane" på skærmen på
multi-informationsdisplayet er indstillet
til "ON". ( S. 123)
• Denne funktion genkender hvide
(gule) vejbanelinjer eller positionen for
et forankørende køretøj (undtagen
hvis det forankørende køretøj er lille,
f.eks. en motorcykel).
• Den dynamiske fartpilot med radar og fuldt hastighedsområde fungerer i
funktionen til styrin g af afstanden mel-
lem biler.
• Vejbanens bredde er ca. 3 til 4 m. • Kontaktarmen til blinklys er ikke akti-
veret.
• Bilen kører ikke i et skarpt sving.
• Der registreres ingen fejl i systemet.
(S. 351)
• Bilens hastighed øges eller reduceres
ikke med en fastsat værdi eller mere.
• Rattet betjenes ikke med en styre- kraft, der er egnet til vejbaneskift.
• ABS, VSC, TRC og PCS er ikke akti- veret.
• TRC eller VSC er ikke deaktiveret.
• Advarslen for ingen hænder på rattet
vises ikke. ( S. 351)
• Bilen køre midt på vejbanen.
• Assisteret styring er ikke aktiveret.
nMidlertidig deaktivering af funktio-
ner
lNår aktiveringsbetingelserne ikke
længere opfyldes, kan en funktion
deaktiveres midlertidigt. Når aktive-
ringsbetingelserne igen er opfyldt,
aktiveres funktionen automatisk igen.
(S. 349)
lHvis driftsbetingelserne ( S. 349)
ikke længere er opfyldt, mens centre-
ringsfunktionen er aktiv, kan summe-
ren lyde for at angive, at funktionen er
deaktiveret midlertidigt.
nAssisteret styring/centreringsfunk-
tion
lAfhængig af bilens hastighed, situatio-
nen under afvigelsen fra vejbanen,
vejforholdene m.m. registreres funkti-
onernes aktivering muligvis ikke, eller
funktionerne aktiveres muligvis ikke.
lFunktionens kontrol af styring tilside-
sættes, når føreren betjener rattet.
lDu må ikke selv forsøge at teste den
assisterede styring.
nFunktion til advarsel om vejbane-
skift
lDet kan være vanskeligt at høre
advarselssummeren på grund af støj
udefra, hvis der spilles musik m.m.
lHvis kanten af banen* ikke er tydelig
eller lige, aktiveres advarsel om vejba-
neskift muligvis ikke.
OM42D20DK.book Page 350 Friday, November 27, 2020 1:56 PM

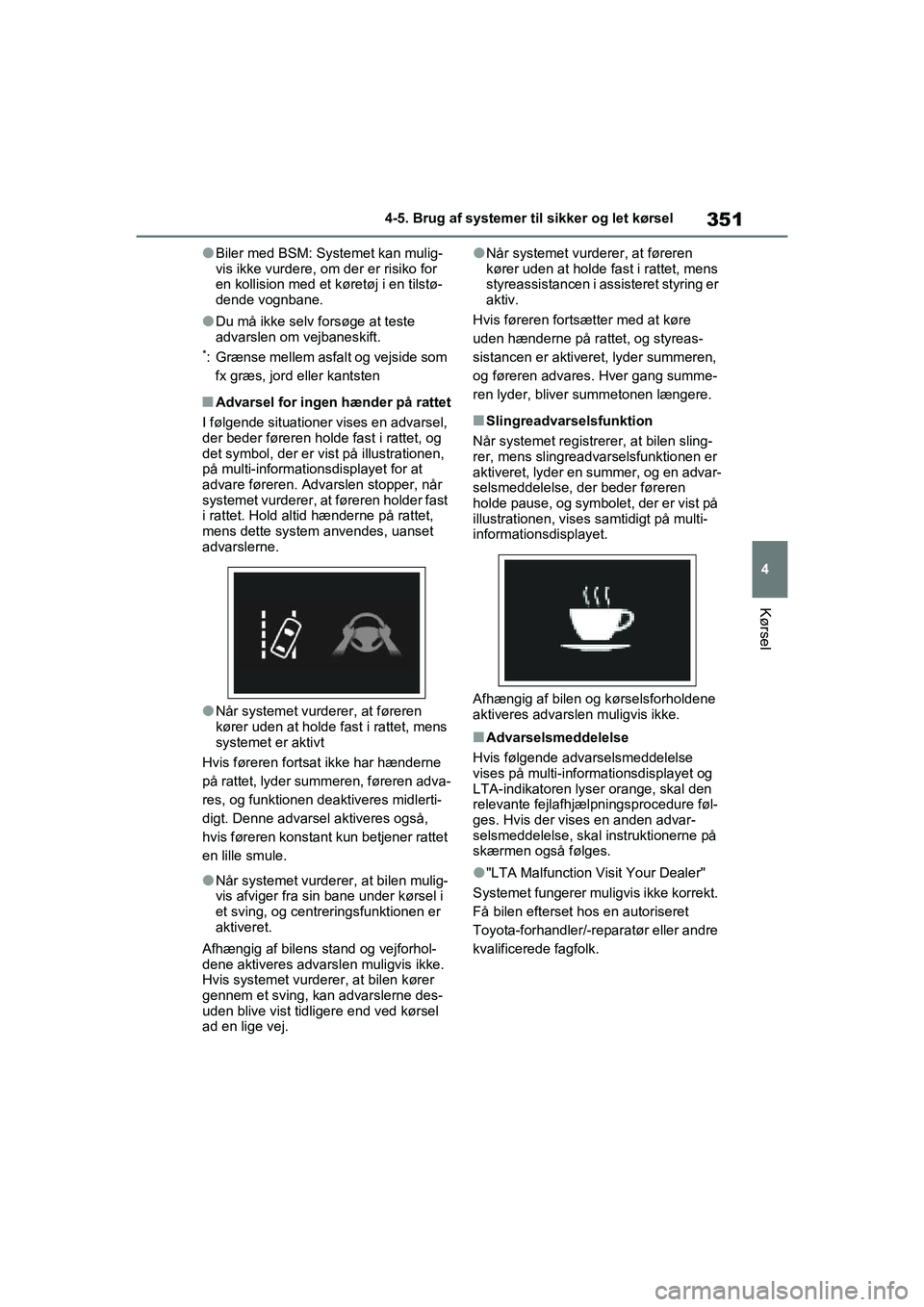

351
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
lBiler med BSM: Systemet kan mulig-
vis ikke vurdere, om der er risiko for
en kollision med et køretøj i en tilstø-
dende vognbane.
lDu må ikke selv
forsøge at teste
advarslen om vejbaneskift.
*: Grænse mellem asfalt og vejside som
fx græs, jord eller kantsten
nAdvarsel for ingen hænder på rattet
I følgende situationer vises en advarsel,
der beder føreren holde fast i rattet, og
det symbol, der er vist på illustrationen,
på multi-informationsdisplayet for at
advare føreren. Advarslen stopper, når
systemet vurderer, at føreren holder fast
i rattet. Hold altid hænderne på rattet,
mens dette system anvendes, uanset
advarslerne.
lNår systemet vurderer, at føreren
kører uden at holde fast i rattet, mens
systemet er aktivt
Hvis føreren fortsat ikke har hænderne
på rattet, lyder summeren, føreren adva-
res, og funktionen deaktiveres midlerti-
digt. Denne advarsel aktiveres også,
hvis føreren konstant kun betjener rattet
en lille smule.
lNår systemet vurderer, at bilen mulig-
vis afviger fra sin bane under kørsel i
et sving, og centreringsfunktionen er
aktiveret.
Afhængig af bilens stand og vejforhol-
dene aktiveres advars len muligvis ikke.
Hvis systemet vurderer, at bilen kører
gennem et sving, kan advarslerne des-
uden blive vist tidligere end ved kørsel
ad en lige vej.
lNår systemet vurderer, at føreren
kører uden at holde fast i rattet, mens
styreassistancen i assisteret styring er
aktiv.
Hvis føreren fortsætter med at køre
uden hænderne på rattet, og styreas-
sistancen er aktiveret, lyder summeren,
og føreren advares. Hver gang summe-
ren lyder, bliver summetonen længere.
nSlingreadvarselsfunktion
Når systemet registrere r, at bilen sling-
rer, mens slingreadvarselsfunktionen er
aktiveret, lyder en summer, og en advar-
selsmeddelelse, der beder føreren
holde pause, og symbolet, der er vist på
illustrationen, vises samtidigt på multi-
informationsdisplayet.
Afhængig af bilen og kørselsforholdene
aktiveres advarslen muligvis ikke.
nAdvarselsmeddelelse
Hvis følgende advarselsmeddelelse
vises på multi-informationsdisplayet og
LTA-indikatoren lyser orange, skal den
relevante fejlafhjælpningsprocedure føl-
ges. Hvis der vises en anden advar-
selsmeddelelse, skal instruktionerne på
skærmen også følges.
l"LTA Malfunction Visit Your Dealer"
Systemet fungerer mu ligvis ikke korrekt.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
OM42D20DK.book Page 351 Friday, November 27, 2020 1:56 PM

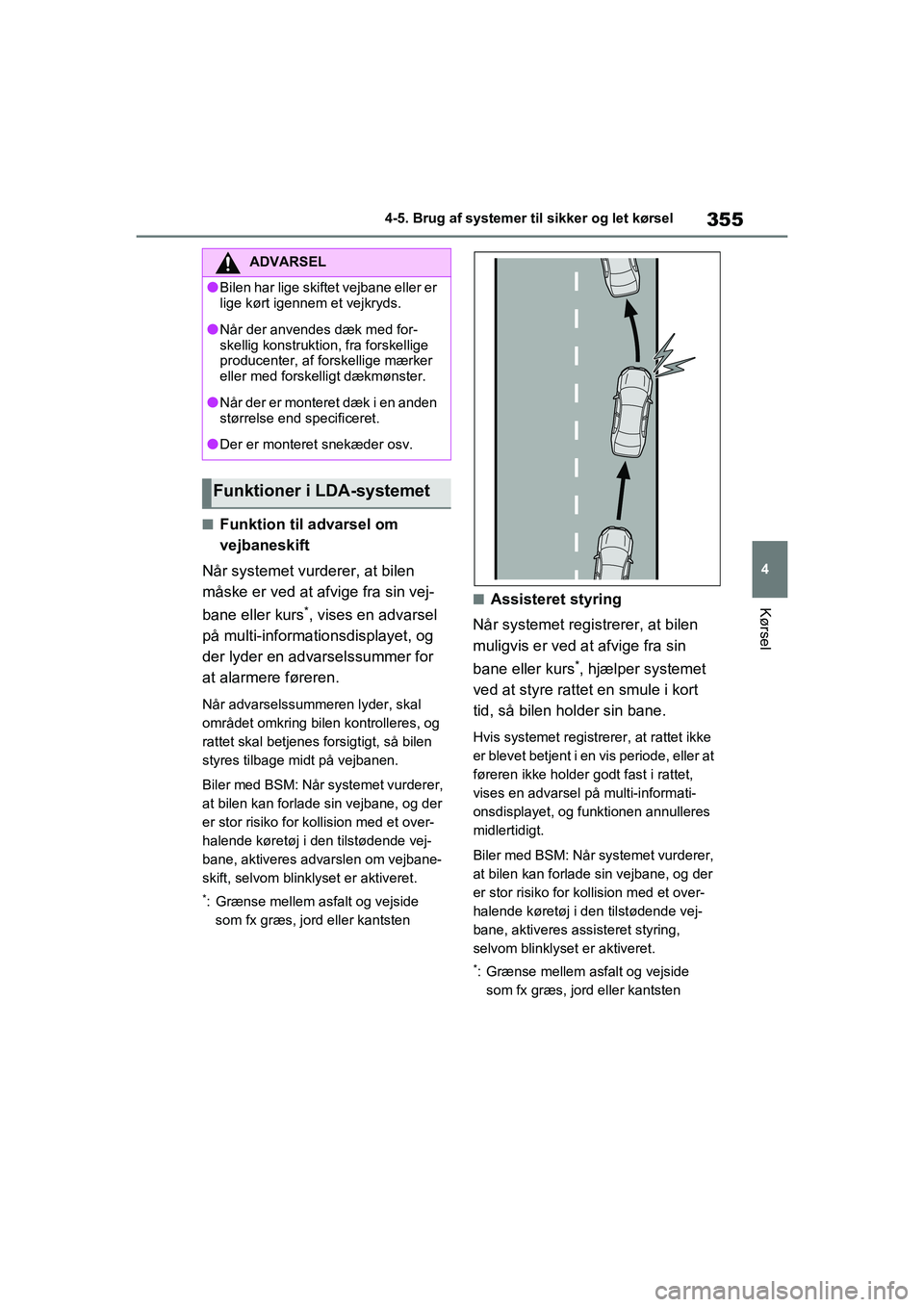

355
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nFunktion til advarsel om
vejbaneskift
Når systemet vurderer, at bilen
måske er ved at afvige fra sin vej-
bane eller kurs
*, vises en advarsel
på multi-informationsdisplayet, og
der lyder en advarselssummer for
at alarmere føreren.
Når advarselssummeren lyder, skal
området omkring bilen kontrolleres, og
rattet skal betjenes forsigtigt, så bilen
styres tilbage midt på vejbanen.
Biler med BSM: Når systemet vurderer,
at bilen kan forlade sin vejbane, og der
er stor risiko for kollision med et over-
halende køretøj i den tilstødende vej-
bane, aktiveres advarslen om vejbane-
skift, selvom blinkl yset er aktiveret.
*: Grænse mellem asfalt og vejside
som fx græs, jord eller kantsten
nAssisteret styring
Når systemet registrerer, at bilen
muligvis er ved at afvige fra sin
bane eller kurs
*, hjælper systemet
ved at styre rattet en smule i kort
tid, så bilen holder sin bane.
Hvis systemet registre rer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
Biler med BSM: Når systemet vurderer,
at bilen kan forlade sin vejbane, og der
er stor risiko for kollision med et over-
halende køretøj i den tilstødende vej-
bane, aktiveres assi steret styring,
selvom blinklyset er aktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
ADVARSEL
lBilen har lige skiftet vejbane eller er
lige kørt igennem et vejkryds.
lNår der anvendes dæk med for-
skellig konstruktion, fra forskellige
producenter, af forskellige mærker
eller med forskelli gt dækmønster.
lNår der er monteret dæk i en anden
størrelse end specificeret.
lDer er monteret snekæder osv.
Funktioner i LDA-systemet
OM42D20DK.book Page 355 Friday, November 27, 2020 1:56 PM

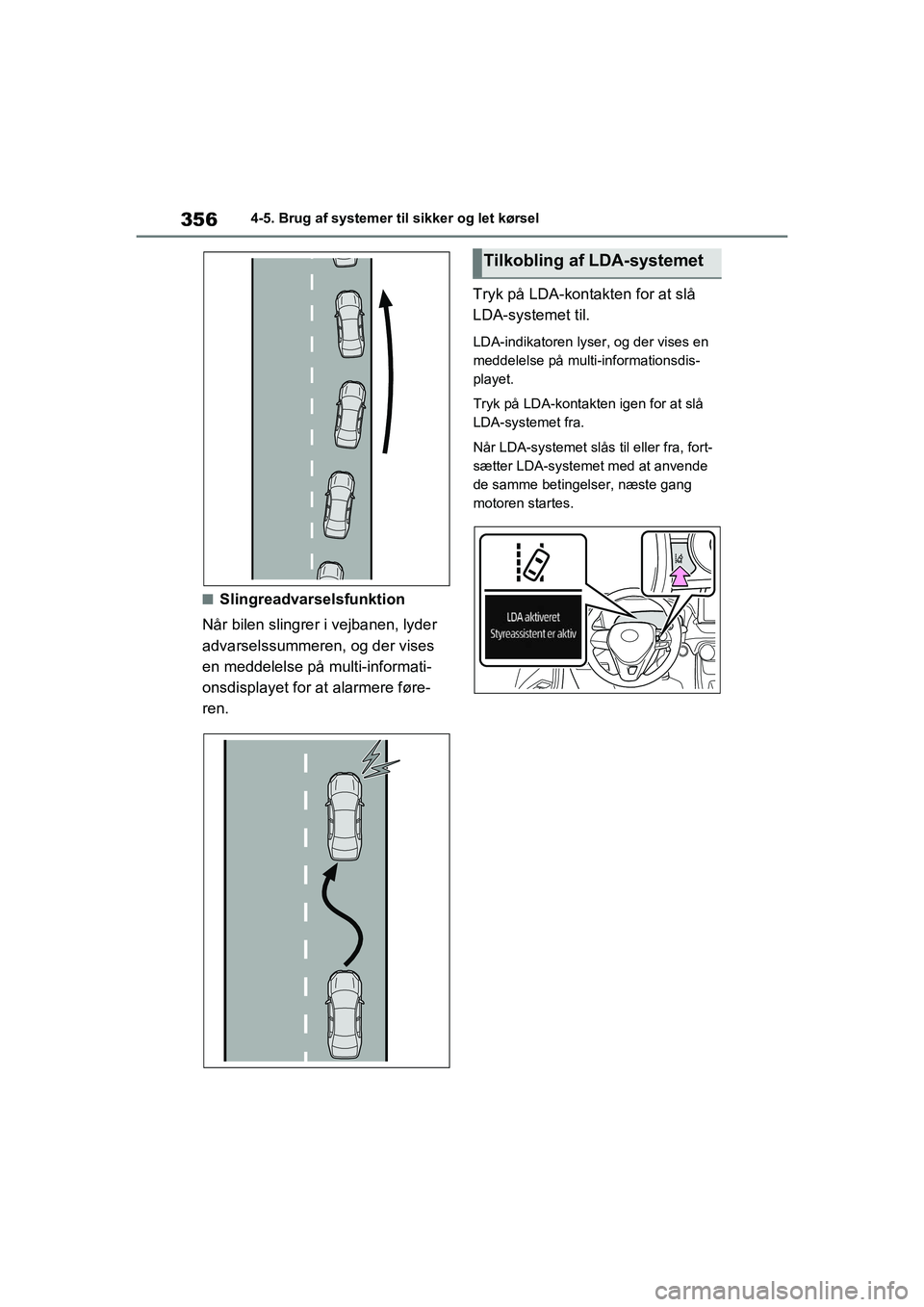

3564-5. Brug af systemer til sikker og let kørsel
nSlingreadvarselsfunktion
Når bilen slingrer i vejbanen, lyder
advarselssummeren, og der vises
en meddelelse på multi-informati-
onsdisplayet for at alarmere føre-
ren. Tryk på LDA-kontakten for at slå
LDA-systemet til.
LDA-indikatoren lyser,
og der vises en
meddelelse på multi-informationsdis-
playet.
Tryk på LDA-kontakten igen for at slå
LDA-systemet fra.
Når LDA-systemet slås til eller fra, fort-
sætter LDA-systemet med at anvende
de samme betingelser, næste gang
motoren startes.
Tilkobling af LDA-systemet
OM42D20DK.book Page 356 Friday, November 27, 2020 1:56 PM
