TOYOTA RAV4 2020 Bruksanvisningar (in Swedish)

421
7
7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE
■Bromsprioriteringssystem/Kör-S
tart-kontroll/PKSB (i förekom-
mande fall), varningslampa* (varningssummer)
*: Den här lampan tänds på informa tionsdisplayen med ett meddelande.
■Bromshållning aktiv, indikator (varningssummer)
■Parkeringsbroms, kontrollampa
VarningslampaDetaljer/Åtgärder
När en summerton hörs:
Funktionsstörning i bromsprioriteringssystemet;
 Kör/start-kontroll är i drift;
 Funktionsstörning i kör/ start-kontroll; eller
 Intelligent autobroms (för st atiska föremål) (i före-
kommande fall) är aktiverad
→ Följ anvisningarna som visas på informations-
displayen
Om en summerton inte hörs:
Bromsprioritering ssystemet är i drift
→ Släpp upp gaspedalen och trampa långsamt
ner bromspedalen.
VarningslampaDetaljer/Åtgärder
(Blinkar)
Indikerar funkti onsstörning i bromshållarsystemet
→ Låt omedelbart en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
kontrollera bilen.
VarningslampaDetaljer/Åtgärder
(Blinkar)
Parkeringsbromsen är event uellt inte helt ansatt eller
inte lossad
→ Ansätt/lossa parkeringsbromsen igen.
Den här lampan tänds om p arkeringsbromsen inte
har lossats. Om lampan s locknar om du lossar parke-
ringsbromsen så fungerar systemet på normalt sätt.
OM42D32SE.book Page 421 Tuesday, September 22, 2020 10:04 AM

4227-2. Åtgärder i en akut situation
OM42D32SE
■Däcktryckvarning, varningslampa*
*: Den här lampan tänds på informationsdisplayen (endast med 7-tums display)
■Låg bränslenivå, varningslampa
■Förarens och framsätespassagerarens säkerhetsbälte, bältespå-
minnare (varningssummer)*
*: Förarens och framsätespassagerarens säkerhetsbälte, varningssu mmer:
Varningssummern för förarens och framsätespassagerarens säkerhe tsbälten
hörs för att påminna om att respektive bälte inte är fastspänt. Om säkerhetsbältet
lossas hörs en summerton stötvi s under en viss tid när bilen har kommit upp i en
viss körhastighet.
VarningslampaDetaljer/Åtgärder
(i förekommande fall)
Om lampan tänds efter at t ha blinkat i 1 minut:
Funktionsstörning i dä cktryckvarningssystemet
→ Låt en auktoriserad Toyo ta-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera syste-
met.
När lampan tänds:
Lågt däcktryck, t.ex.
 Naturliga orsaker
 Punkterat däck
→ Stanna bilen omedelbart på säker plats.
Åtgärd ( →sid. 423)
VarningslampaDetaljer/Åtgärder
Indikerar att det finns högst cirka 8,3 liter bränsle kvar
i tanken
→ Tanka bilen.
VarningslampaDetaljer/Åtgärder
Påminner föraren och/eller framsätespassageraren
att spänna fast bilbältet
→Spänn fast säkerhetsbältet.
Om en åkande sitter på framsätespassagera-
rens plats behöver framsätespassagerarens
säkerhetsbälte också spännas fast så att var-
ningslampan (varningssummern) slocknar.
OM42D32SE.book Page 422 Tuesday, September 22, 2020 10:04 AM

423
7
7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE
■Baksätespassagerarnas säkerhetsbälten, bältespåminnare*1
(varningssummer)*2
*1: De här lamporna tänds på informationsdisplayen.
*2: Baksätespassagerarens säker hetsbälte, varningssummer:
Varningssummern hörs för att uppmärksamma passagerare i baksäte t att ett
säkerhetsbälte inte är fastspän t. Om säkerhetsbältet lossas hör s en summerton
stötvis under en viss tid när bilen har kommit upp i en viss körhastighet.
■Varningssummer
I vissa fall hörs event uellt inte summer-
tonen om omgivningen är bullrig eller
om ljudanläggningen är på.
■Passageraravkänningssensor för
framsätet, bältespåminnare och
varningssummer
●Om bagage är placerat på framsätet
kan avkänningssensorn eventuellt få
varningslampan att blinka och var-
ningssummern att höras, även om
ingen sitter på sätet.
●Om en kudde eller dyna är placerad
på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen,
varför varningslam pan eventuellt inte
aktiveras.
■Om kontrollampan för funktions-
störning tänds under körning
Kontrollampan för funktionsstörning tänds
om bränsletanken är nästan tom. Om
bränsletanken är tom ska du tanka ome-
delbart. Kontrollampan för funktionsstör-
ning släcks när du har kört en stund.
Om lampan för funktionsstörning inte
slocknar ska du snarast möjligt kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarand e kvalifikationer.
■Elektriskt servostyrningssystem,
varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otill-räcklig eller om spänningen tillfälligt
sjunker kan varningslampan till den
elektriska servostyrningen eventuellt
tändas och varningssummern höras.
■När varningslampan för lågt
däcktryck tänds
Kontrollera däcken för att se om något
däck har punktering.
Om däck är punkterat: →sid. 429, 440
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och
därefter till TÄNDN PÅ. Kontrollera om
varningslampan till lufttrycket i däcken
tänds eller blinkar.
Om varningslampan för lågt däcktryck
blinkar cirka i 1 minut och sedan lyser
med fast sken
Funktionsstörning kan ha uppstått i
däcktryckvarningssystemet. Låt omedel-
bart en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsva rande kvalifikatio-
ner kontrollera bilen.
Om varningslampan för lågt lufttryck
tänds
1 När däcken har svalnat tillräckligt
ska lufttrycke t i varje däck kontroll-
eras och justeras till angivet värde.
2 Om varningslampan inte har slock-
nat efter flera mi nuter ska du kont-
rollera att lufttrycket i däcken håller
specificerad nivå och utföra nollställ-
ning. ( →sid. 375)
VarningslampaDetaljer/Åtgärder
Uppmanar baksätespassagerarna att spänna fast
säkerhetsbältet
→ Spänn fast säkerhetsbältet.
OM42D32SE.book Page 423 Tuesday, September 22, 2020 10:04 AM

4247-2. Åtgärder i en akut situation
OM42D32SE
■Tryckvarningslampan kan tändas
av naturliga orsaker
Tryckvarningslampa n kan tändas av
naturliga orsaker, t.ex. naturligt luftläc-
kage och lufttrycksf örändringar som
orsakas av temperatu ren. I så fall slock-
nar varningslampan n är lufttrycket juste-
rats (efter några minuter).
■Om ett hjul har ers atts av ett nöd-
hjul (modeller med nödhjul och
däcktryckvarningssystem)
Nödhjulet är inte f örsett med tryckvar-
ningsventil och s ändare. Om du får
punktering slocknar inte däcktryckvar-
ningslampan trots a tt det punkterade
däcket har bytts mot re servhjulet. Ersätt
reservhjulet med det reparerade däcket
och justera lufttryc ket i däcket. Tryckvar-
ningslampan slocknar efter några minu-
ter.
■Omständigheter som kan göra att
däcktryckvarningssystemet inte
fungerar korrekt
→ sid. 373
VARNING
■Om en varningslampa tänds eller
en varningssummer hörs när ett
meddelande visas på informa-
tionsdisplayen
*
Kontrollera meddelandet på informa-
tionsdisplayen och följ det.
Försummelse kan leda till svåra eller
livshotande skador.
*: Varningslampor tänds med rött eller
gult sken, och varningssummern
piper en gång eller hörs oupphörligt.
■Om varningslampan i det elek-
triska servostyrningssystemet
tänds
Om lampan tänds med gult sken är
assistansen till servostyrningen
begränsad. Om lampan tänds med
rött sken har servostyrningen gått för-
lorad och det blir extremt tungt att
vrida ratten.
Håll stadigare i ratten och använd den
med mer kraft än vanligt om ratten
känns tyngre än vanligt.
■Om varningslampan för lågt luft-
tryck tänds
Kom ihåg att tänka på följande säker-
hetsåtgärder. Försummelse kan få
föraren att tappa kontrollen över bilen
vilket kan leda till svåra eller livsho-
tande skador.
●Stanna bilen på en säker plats så
snart som möjligt. Justera luft-
trycket i däcken omedelbart.
●Om tryckvarningslampan tänds
även efter det att l ufttrycket har jus-
terats är sannolikt ett däck punkte-
rat. Kontrollera däcken. Om ett
däck är punkterat ska du byta till
reservhjulet och låta närmaste auk-
toriserade Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning laga det
punkterade däcket.
●Undvik häftiga rörelser och
inbromsningar. Om däckens skick
försämras kan du förlora kontrollen
över ratten eller bromsarna.
■Om ett däck skulle explodera
eller luften plötsligt läcker ut
Det kan hända att däcktryckvarnings-
systemet inte akti veras på en gång.
OM42D32SE.book Page 424 Tuesday, September 22, 2020 10:04 AM

425
7
7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE
■Varningsmeddelanden
De varningsmeddelanden som beskrivs
nedan kan skilja sig från de verkliga
meddelandena beroende på driftsförhål-
landen och bilens utförande.
■Om ett meddelande om en funktion
visas
●Om ett meddelande om gaspedalens
eller bromspedalens funktion visas
Ett varningsmeddelande om bromspe-
dalens funktion visas eventuellt medan
körstödsystemen, t.e x. PCS (det aktiva
OBSERVERA
■Se till att tryckvarningslampan
fungerar på rätt sätt
Montera inte däck med olika specifi-
kation eller från olik a tillverkare efter-
som däcktryckvarningssystemet kan i
så fall fungera på fel sätt.
Om ett varningsmedde-
lande visas
Informationsdisplayen visar
varningar om systemstör-
ningar, felaktigt utförda funk-
tioner eller meddelanden som
indikerar behovet av underhåll.
Om ett meddelande visas ska
du utföra korrige ringsåtgärder
enligt meddelandet.
Om ett varningsmeddelande visas
igen när du har utfört lämpliga
åtgärder ska du k ontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning.
OM42D32SE.book Page 425 Tuesday, September 22, 2020 10:04 AM

4267-2. Åtgärder i en akut situation
OM42D32SE
krockskyddet) (i förekommande fall)
eller den aktiva far thållaren med radar
från 0 km/tim (i förekommande fall) är
aktiverade. Om ett varningsmedde-
lande visas ska du sa kta in bilen eller
följa anvisningen som visas på informa-
tionsdisplayen.
Ett varningsmeddelande visas när
bromsprioriteringssystemet, kör/start-
kontrollen eller den intelligenta
autobromsen (i förekommande fall) är
aktiverade ( →sid. 175, 281). Följ anvis-
ningarna på informationsdisplayen.
●Om ett meddelande om startknap-
pens funktion visas
En anvisning om hur startknappen ska
användas visas om en felaktig metod för
att starta hybridsystem et har använts eller
om startknappen används på fel sätt. Följ
anvisningarna på informationsdisplayen
för att använda startknappen igen.
●Om ett meddelande om en väx-
elspaksfunktion visas
För att undvika felaktig användning av
växelspaken eller att bilen plötsligt kom-
mer i rörelse kan ett meddelande om att
växelspaken ska flytta s visas på informa-
tionsdisplayen. I så fa ll ska du följa anvis-
ningarna i meddelandet och byta växel.
●Om ett meddelande eller bild indikerar
att något är öppet/stängt eller om en
förbrukningsprodukt behöver fyllas på
Kontrollera delen som indikeras på infor-
mationsdisplayen eller med varnings-
lampan och utför sedan åtgärden,
exempelvis stäng en öppen dörr eller fyll
på förbrukningsvaran.
■Om ett meddelande visas som indi-
kerar behovet av besök hos en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer Systemet, eller delen, som visas på
informationsdisplayen fungerar inte. Låt
omedelbart en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
■Om ett meddelande som hänvisar
till bilens instr
uktionsbok visas
●Följ relevanta anvisningar om följande
meddelanden visas.
• ”Hög temperatur i kylarvätskan” (→ sid. 457)
• ”Partikelfiltret är fullt” ( →sid. 300)
●Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller ann an verkstad med
motsvarande kvalifi kationer. Det kan
vara farligt att fo rtsätta köra.
• ”Hybrid System Malfunction” (Fel i hybridsystemet)
• ”Check Engine” (Kontrollera motorn)
• ”Hybrid Battery System Malfunction” (Systemstörning i hybridbatteriet)
• ”Accelerator System Malfunction” (Fel i accelerationssystemet)
• ”Hybrid System Stopped” (Hybridsys-
temet stoppat)
• ”Engine Stopped” (Motor avstängd)
• ”Smart Entry & Start System Malfunc- tion” (Fel i bilens elektroniska lås- och
startsystem)
●Om följande meddelanden visas kan
en funktionsstörning ha uppstått. Låt
omedelbart en aukt oriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
• ”Oil Pressure Low ” (Oljetrycket lågt)
• ”Braking Power Low” (Låg bromseffekt)
●Om ”Underhåll krävs för hybridbatteri-
ets kyldelar Se bilens instruktionsbok”
visas kan filtret vara igensatt, luftintag-
sventilen kan vara blockerad eller ett
avbrott kan ha uppstått i kanalen.
Utför därför följande åtgärder.
• Om hybridbatteriets luftintagsventil
och filter är smutsiga ska rengörings-
åtgärden på sid. 382 utföras.
OM42D32SE.book Page 426 Tuesday, September 22, 2020 10:04 AM

427
7
7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE
• Om varningsmeddelandet visas när
hybridbatteriets luftintagsventil och fil-
ter inte är smutsi ga ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
■Om ”Hybrid System Overheated
Output Power Reduced” (Hybrid-
systemet är överhettat Uteffekten
minskad) visas
Detta meddelande visas ibland vid kör-
ning under svåra körförhållanden.
(Exempelvis vid körning uppför en lång
och brant backe, eller vid körning uppför
en brant backe i backväxel.)
Åtgärder: →sid. 457
■Om ”Traction Ba ttery Needs to be
Protected Refrain from the Use of N
Position” (Hybridbatteriet måste
skyddas Undvik att använda N-
läge) visas
Det här meddelandet visas eventuellt
när växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
upp medan växelspaken är i N ska du
växla till P när bilen har stannat.
■Om ”Hybridbatteriet måste skyd-
das Växla till P f ör att starta om”
visas
Det här meddelandet visas när hybrid-
batteriets laddning har blivit extremt låg
eftersom växelspaken har varit i N under
en viss tid.
Ändra växelläge till P och starta hybrid-
systemet när du vill köra bilen.
■Om ”Shift to P when Parked” (Lägg
i P när bilen är parkerad) visas
Meddelandet visas om förardörren öpp-
nas utan att start knappen trycks till
avstängt läge medan växelläget är i
annat läge än P.
För växelspaken till P.
■Om ”Shift is in N Release Accelerator
Before Shifting” (Vä xeln är i N, släpp
upp gaspedalen före växling) visas
Meddelandet visas om gaspedalen har trampats ned och vä
xelspaken är i N.
Släpp upp gaspedalen och för växelspa-
ken till D eller R.
■Om ”Press Brake when Vehicle is
Stopped Hybrid System may Over-
heat” (Trampa på gaspedalen när
bilen står stilla Hybridsystemet kan
överhettas) visas
Meddelandet visas om gaspedalen har
trampats ned för att hålla bilen stående i
en uppförsbacke, etc.
Om detta fortsätter kan hybridsystemet
överhettas.
Släpp upp gaspedalen och trampa lång-
samt ner bromspedalen.
■Om ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning
för att spara batteri) visas
Motorn stängdes av med den automa-
tiska avstängningsfunktionen.
Låt hybridsystemet vara igång i cirka 5
minuter för att ladda upp 12-voltsbatteriet
nästa gång du starta r hybridsystemet.
■Om ”Engine Oil Level Low Add or
Replace” (Motoroljans nivå är låg
Fyll på eller byt motorolja) visas
Motoroljenivån kan vara låg. Kontrollera
nivån på motoroljan och fyll på motorolja
vid behov. Det här meddelandet kan
visas när bilen står på sluttande under-
lag. Flytta bilen t ill plant underlag och
kontrollera att meddelandet försvinner.
■Om ett meddelande som indikerar
fel i frontkameran visas (i förekom-
mande fall)
Följande system kan eventuellt avbrytas
tills problemet som visas i meddelandet
har åtgärdats. ( →sid. 225, 415)
●PCS (Aktivt krockskyddssystem)*
●LTA (Linjeavkännare)*
●Automatiskt helljus*
●RSA (Vägskyltsigenkänning)*
●Aktiv farthållare från 0 km/tim*
*
: i förekommande fall
OM42D32SE.book Page 427 Tuesday, September 22, 2020 10:04 AM

4287-2. Åtgärder i en akut situation
OM42D32SE
■Om ”Radar Cruise Control Unavai-
lable See Owner’s Manual” (Aktiv
farthållare ej tillgänglig Se bilens
instruktionsbok) visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) upphör
tillfälligt eller tills problemet som visas i
meddelandet har åtgärdats. (orsaker
och åtgärder: → sid. 225)
■Om ”Radar Cruise Control Unavai-
lable” (Aktiv farthå llare ej tillgäng-
lig) (i förekomma nde fall) visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) kan inte
användas för tillfället. Använd systemet
när det blir tillgänglig igen.
■Varningssummer
→ sid. 423
VARNING
■Om en varningslampa tänds eller
en varningssummer hörs när ett
meddelande visas på informa-
tionsdisplayen
→ sid. 424
OBSERVERA
■Meddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” (Hög
strömförbrukning Delvis begrän-
sad drift av AC/värmare) visas
ofta
Laddningssystemet kan ha utsatts för
en funktionsstörning, eller 12-volts-
batteriet kan hålla på att laddas ur.
Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner kontrollera bilen.
■Om ”Maintenance Required For
Traction Battery At Your Dealer”
(Underhåll krävs av hybridbatte-
riet hos återförsäljaren) visas
Hybridbatteriet ska snart kontrolleras
eller bytas ut enligt serviceintervallet.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontroll-
era bilen.
●Att fortsätta kö ra bilen utan att
hybridbatteriet har kontrollerats
leder till att hy bridsystemet inte
startar.
●Om hybridsystemet ändå inte star-
tar ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verksamhet med motsvarande kva-
lifikationer och utrustning.
OM42D32SE.book Page 428 Tuesday, September 22, 2020 10:04 AM

429
7
7-2. Åtgärder i en akut situation
Om problem uppstår
OM42D32SE

Stanna bilen på en säker plats
på ett stadigt och plant underlag.
 Ansätt parkeringsbromsen.
 För växelspaken till P.
 Stäng av rörelsedetektor och lut-
ningssensor (i förekommande
fall) ( →sid. 81)
 Stäng av hybridsystemet.
 Tänd varningsblinkers.
(→ sid. 406)
 För modeller med elbaklucka:
Stäng av elbaklucksystemet.
(→ sid. 129)
 Kontrollera däckskadans omfatt-
ning.
Ett däck bör repareras med repara-
tionssatsen för akut däcklagning
om skadan orsakats av en spik eller
skruv som trängt igenom däck-
mönstret.
• Ta inte bort spiken eller skruven från däcket. Om du tar bort före-
målet kan hålet vidgas och hin-
dra att en lagning i en
nödsituation kan göras med
reparationssatsen.
• Undvik läckage av tätningsmedel genom att flytta bilen så att punk-
teringen, om den är synlig, kom-
mer högst upp på däcket.
Om du får punktering
(modeller utan reserv-
hjul)
Din bil är inte utrustad med
reservhjul, istället är den utrus-
tad med däcklagningssats.
Punktering som orsakats av en
spik eller skruv som fastnat i
däckmönstret kan lagas tem-
porärt med däcklagningssat-
sen. (Satsen innehåller en
flaska tätningsmedel. Tät-
ningsmedlet kan endast
användas en gång för en tillfäl-
lig reparation av ett däck utan
att spiken eller skruven tas
bort från däcket.) Beroende på
skadorna på det punkterade
däcket kan lagningen eventu-
ellt inte göras med däcklag-
ningssatsen. ( →sid. 430)
När reparations satsen har
använts för tillfällig däcklag-
ning ska däcket lagas eller
byts ut av en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
VARNING
■Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.
Att köra med ett platt däck kan skapa
ett längsgående spår på sidoväggen.
Om detta händer kan däcket explo-
dera när en däcklagningssats
används.
Innan du reparerar bilen
OM42D32SE.book Page 429 Tuesday, September 22, 2020 10:04 AM

4307-2. Åtgärder i en akut situation
OM42D32SE
■Däck som inte kan lagas med repa-
rationssatsen för akut däcklagning
I följande fall kan inte däcket repareras
med reparationssatsen för akut däcklag-
ning. Kontakta en au ktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvali- fikationer och utrustning.
●Om däcket är skadat på grund av att du
kört på det efter att det punkterades
●När däckets lufttryck
sjunkit på grund
av spricka eller ska da i däckets sida
●Om det syns att däcket har lossnat
från fälgen
●Om skadan i däcket är 4 mm lång
eller större
●Om fälgen är skadad
●Om två eller fler däck är punkterade
●Om det är mer än ett hål eller en reva i
det skadade däcket
●Om tätningsmedlets giltighetstid har
passerats
Domkraft (i förekommande fall)*1, 2
Reparationssats för akut däcklagning
Hjulmutternyckel (i förekommande fall)

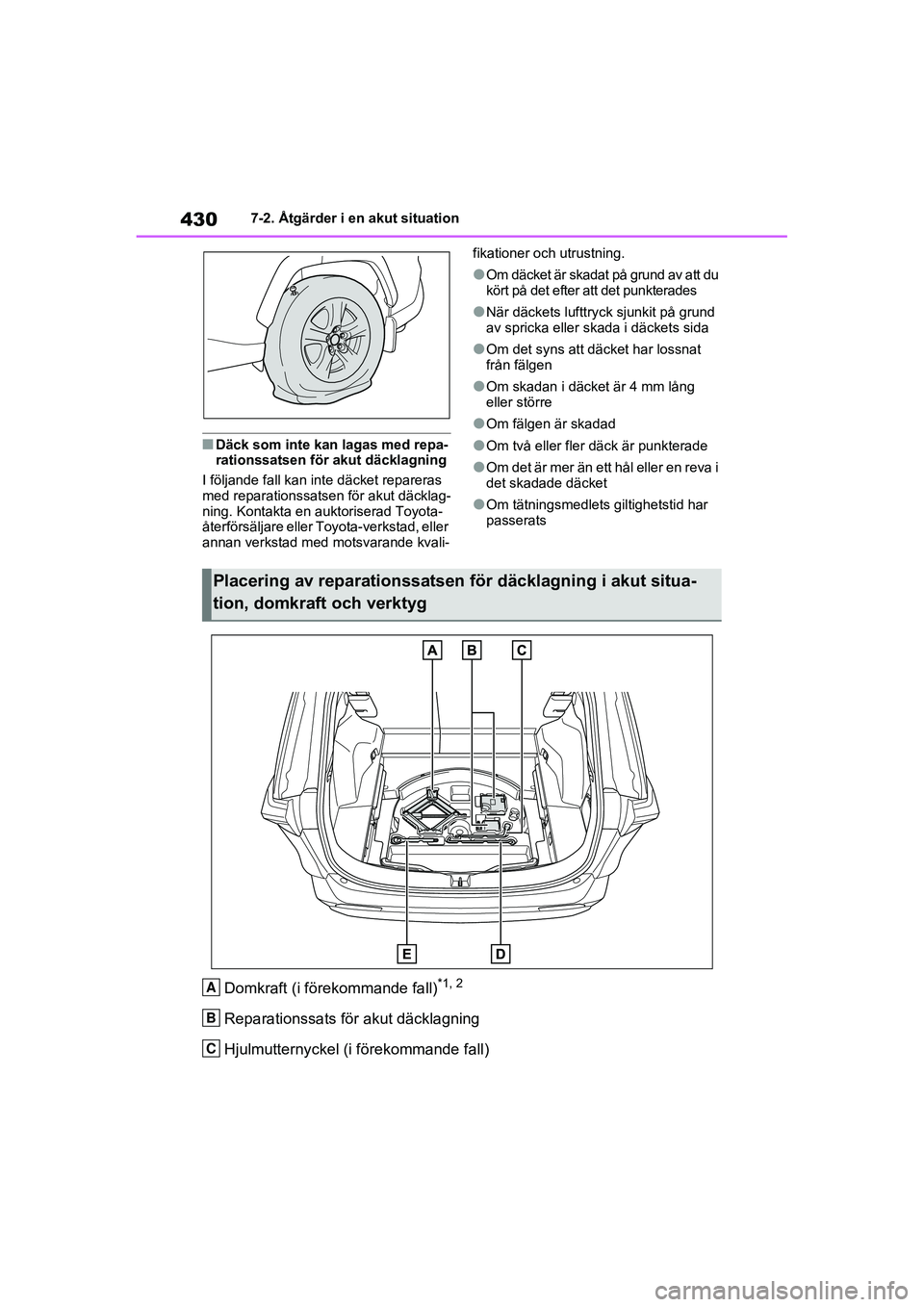

Placering av reparationssatsen för däcklagning i akut situa-
tion, domkraft och verktyg
A
B
C
OM42D32SE.book Page 430 Tuesday, September 22, 2020 10:04 AM
