sensor TOYOTA RAV4 2020 Instructieboekje (in Dutch)

3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
9
Rijden met een aanhangwagen (behalve Azerbeidzjan,
Georgië, Tadzjikistan en
Turkmenistan)........................ 288
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem en startknop) .. 298
Startknop (auto's met Smart entry-systeem en startknop) .. 300
Automatische transmissie ........ 304
Multidrive CVT ......................... 308
Handgeschakelde transmissie . 313
Richtingaanwijzerschakelaar ... 316
Parkeerrem .............................. 317
Brake Hold-systeem .................320
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ........................ 322
AHB (Automatic High Beam) ... 325
Schakelaar mistlampen............ 328
Ruitenwissers en -sproeiers..... 329
Achterruitenwisser en -sproeier 332
4-4. Tanken Openen van de tankdop........... 334
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ................ 336
PCS (Pre-Crash Safety- systeem) ................................ 347
LTA (Lane Tracing Assist) ........ 355
LDA (Lane Departure Alert met stuurregeling)......................... 364
RSA (Road Sign Assist) ........... 372
Dynamic Radar Cruise Control met volledig snelheidsbereik . 376
Dynamic Radar Cruise Control ..388
Cruise control ........................... 399
Snelheidsbegrenzer ................. 402BSM (Blind Spot Monitor).........
404
Toyota Parking Assist-sensor ... 419
PKSB (Parking Support Brake) 427
Parking Support Brake-functie (voor stilstaande objecten)..... 431
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ................. 437
Stop & Start-syst eem ...............441
Rijmodusselectieschakelaar..... 449
Multi-terrain Select (AWD-uitvoeringen) ............... 451
Schakelaar SNOW-modus (AWD-uitvoeringen) ............... 454
Downhill Assist Control............. 455
Uitlaatgasfilter systeem ............. 457
Ondersteunende systemen ...... 458
4-6. Rijtips Rijden in de winter.................... 465
Voorzorgsmaatregelen bij terreinauto's ........................... 468
5-1. Basishandelingen Soorten audiosystemen ........... 472
Gebruik van de audiotoetsen op het stuurwiel...................... 473
AUX-aansluiting/ USB-aansluiting ..................... 474
5-2. Gebruik van het audiosysteem Optimaal gebruikmaken van het audiosysteem.. .................475
5-3. Gebruik van de radio Bediening radio ........................ 477
5-4. Afspelen van een audio-CD en
discs met MP3- /WMA-bestanden
Bediening CD-speler ................ 479
5Audiosysteem
pM_RAV4_OM_OM42C76E_(EE).book P age 3 Monday, October 7, 2019 3:26 PM

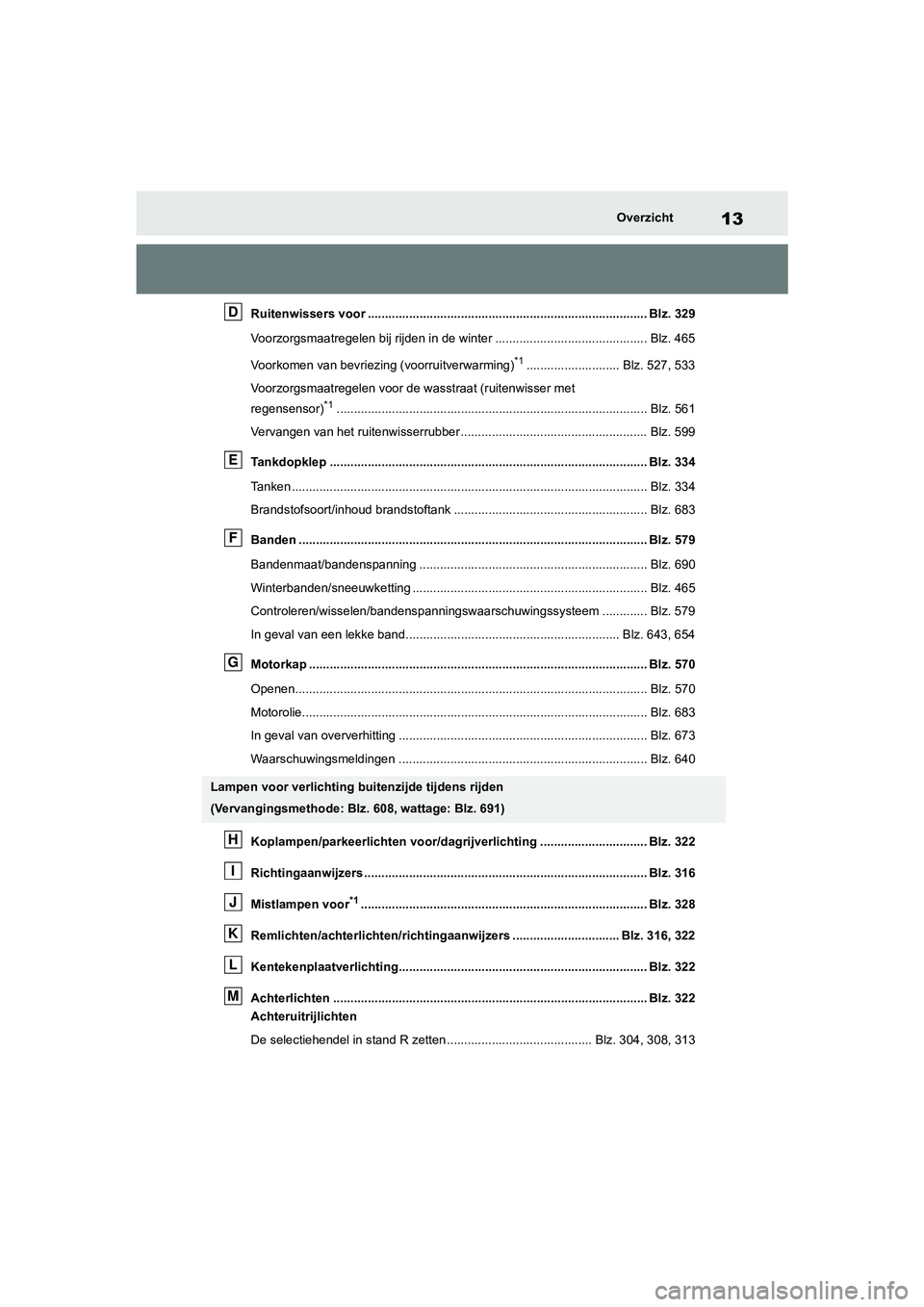

13Overzicht
Ruitenwissers voor ................................................................................. Blz. 329
Voorzorgsmaatregelen bij rijden in de winter ............................................ Blz. 465
Voorkomen van bevriezing (voorruitverwarming)
*1........................... Blz. 527, 533
Voorzorgsmaatregelen voor de wasstraat (ruitenwisser met
regensensor)
*1............................................................... ........................... Blz. 561
Vervangen van het ruitenwisserrubber ...................................................... Blz. 599
Tankdopklep .................................................... ........................................ Blz. 334
Tanken ......................................................... .............................................. Blz. 334
Brandstofsoort/inhoud brandstoftank ............................ ............................ Blz. 683
Banden ......................................................... ............................................ Blz. 579
Bandenmaat/bandenspanning ...................................... ............................ Blz. 690
Winterbanden/sneeuwketting ..................................... ............................... Blz. 465
Controleren/wisselen/bandenspanni ngswaarschuwingssysteem ............. Blz. 579
In geval van een lekke band.................................... .......................... Blz. 643, 654
Motorkap ....................................................... ........................................... Blz. 570
Openen......................................................... ............................................. Blz. 570
Motorolie...................................................... .............................................. Blz. 683
In geval van oververhitting .................................... .................................... Blz. 673
Waarschuwingsmeldingen ......................................... ............................... Blz. 640
Koplampen/parkeerlichten voor/dagrijverlichting ................ ............... Blz. 322
Richtingaanwijzers ............................................. ..................................... Blz. 316
Mistlampen voor
*1............................................................... .................... Blz. 328
Remlichten/achterlichten/richtingaanwijzers .................... ........... Blz. 316, 322
Kentekenplaatverlichting....................................... ................................. Blz. 322
Achterlichten .................................................. ......................................... Blz. 322
Achteruitrijlichten
De selectiehendel in stand R zetten ............................ .............. Blz. 304, 308, 313
Lampen voor verlichting buitenzijde tijdens rijden
(Vervangingsmethode: Blz. 608, wattage: Blz. 691)
D
E
F
G
H
I
J
K
L
M
pM_RAV4_OM_OM42C76E_(EE).book Page 13 Monday, October 7, 2019 3:26 PM

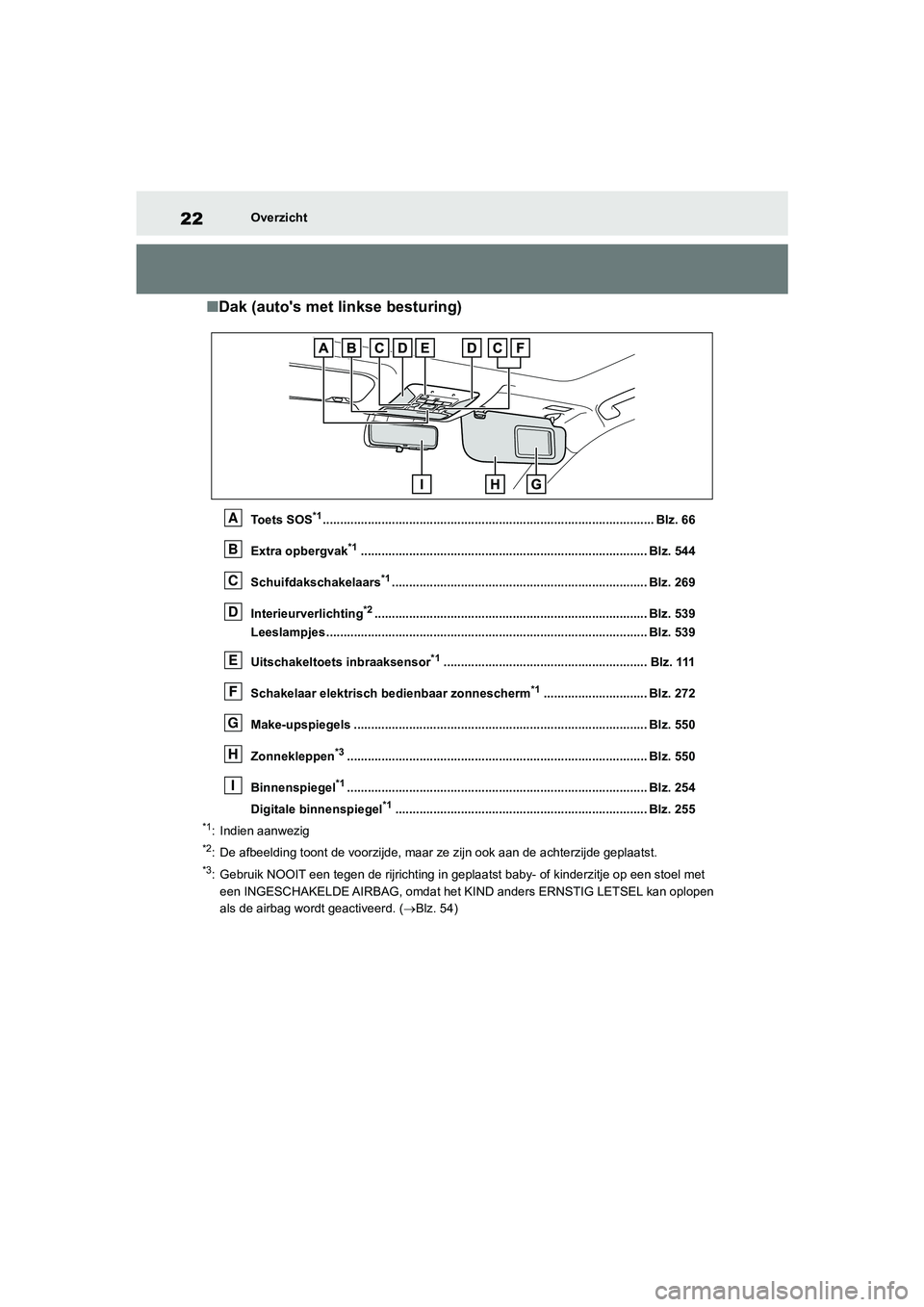

22Overzicht
■Dak (auto's met linkse besturing)
Toets SOS*1............................................................... ................................. Blz. 66
Extra opbergvak
*1............................................................... .................... Blz. 544
Schuifdakschakelaars
*1............................................................... ........... Blz. 269
Interieurverlichting
*2............................................................... ................ Blz. 539
Leeslampjes .................................................... ......................................... Blz. 539
Uitschakeltoets inbraaksensor
*1........................................................... Blz. 111
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 272
Make-upspiegels ................................................ ..................................... Blz. 550
Zonnekleppen
*3............................................................... ........................ Blz. 550
Binnenspiegel
*1............................................................... ........................ Blz. 254
Digitale binnenspiegel
*1............................................................... .......... Blz. 255
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de acht erzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( Blz. 54)
A
B
C
D
E
F
G
H
I
pM_RAV4_OM_OM42C76E_(EE).book P age 22 Monday, October 7, 2019 3:26 PM

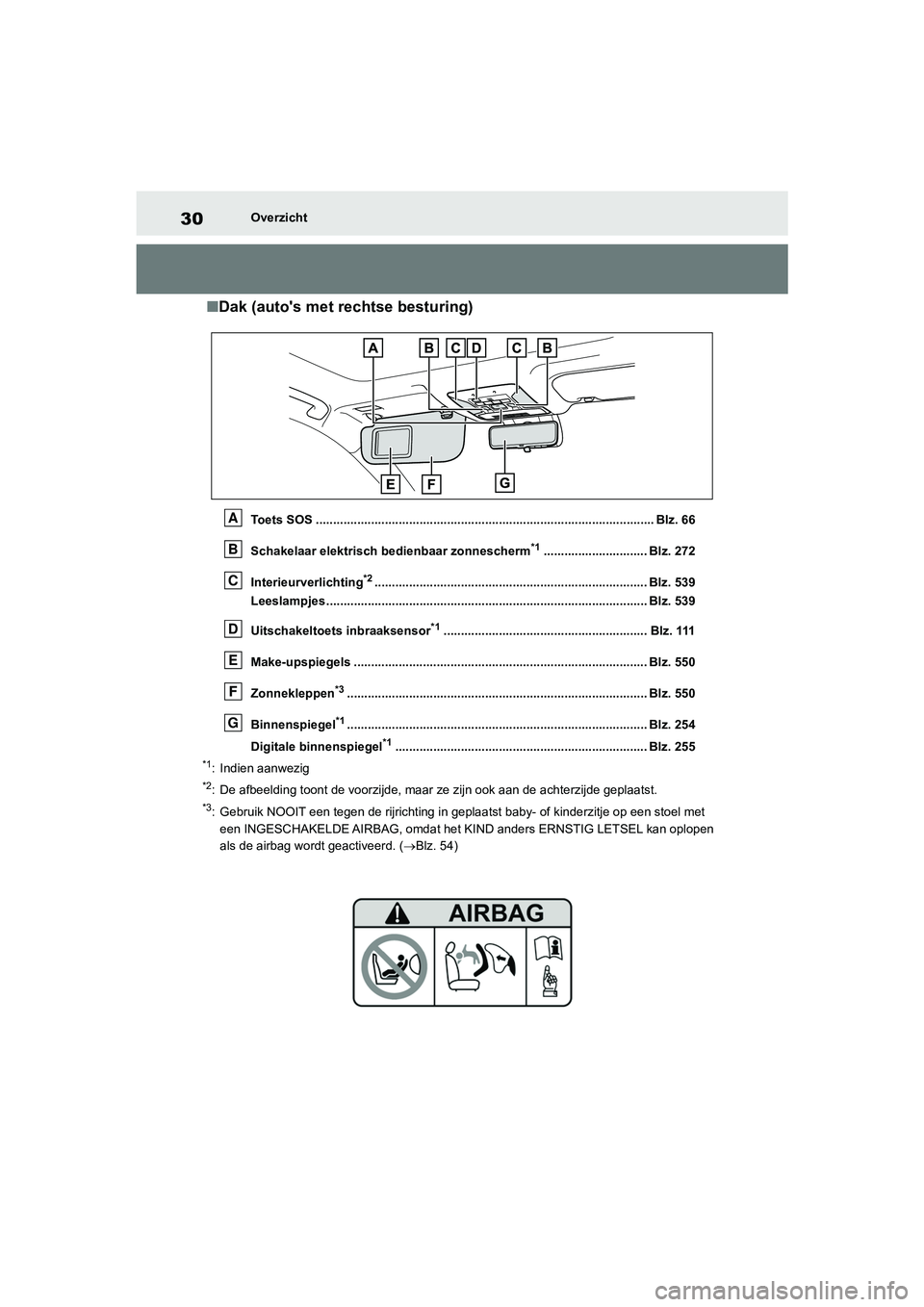

30Overzicht
■Dak (auto's met rechtse besturing)
Toets SOS ...................................................... ............................................ Blz. 66
Schakelaar elektrisch bedienbaar zonnescherm
*1.............................. Blz. 272
Interieurverlichting
*2............................................................... ................ Blz. 539
Leeslampjes .................................................... ......................................... Blz. 539
Uitschakeltoets inbraaksensor
*1........................................................... Blz. 111
Make-upspiegels ................................................ ..................................... Blz. 550
Zonnekleppen
*3............................................................... ........................ Blz. 550
Binnenspiegel
*1............................................................... ........................ Blz. 254
Digitale binnenspiegel
*1............................................................... .......... Blz. 255
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de acht erzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een stoel met
een INGESCHAKELDE AIRBAG, omdat het KIND anders ERNSTIG LETSEL kan oplopen
als de airbag wordt geactiveerd. ( Blz. 54)
A
B
C
D
E
F
G
pM_RAV4_OM_OM42C76E_(EE).book P age 30 Monday, October 7, 2019 3:26 PM

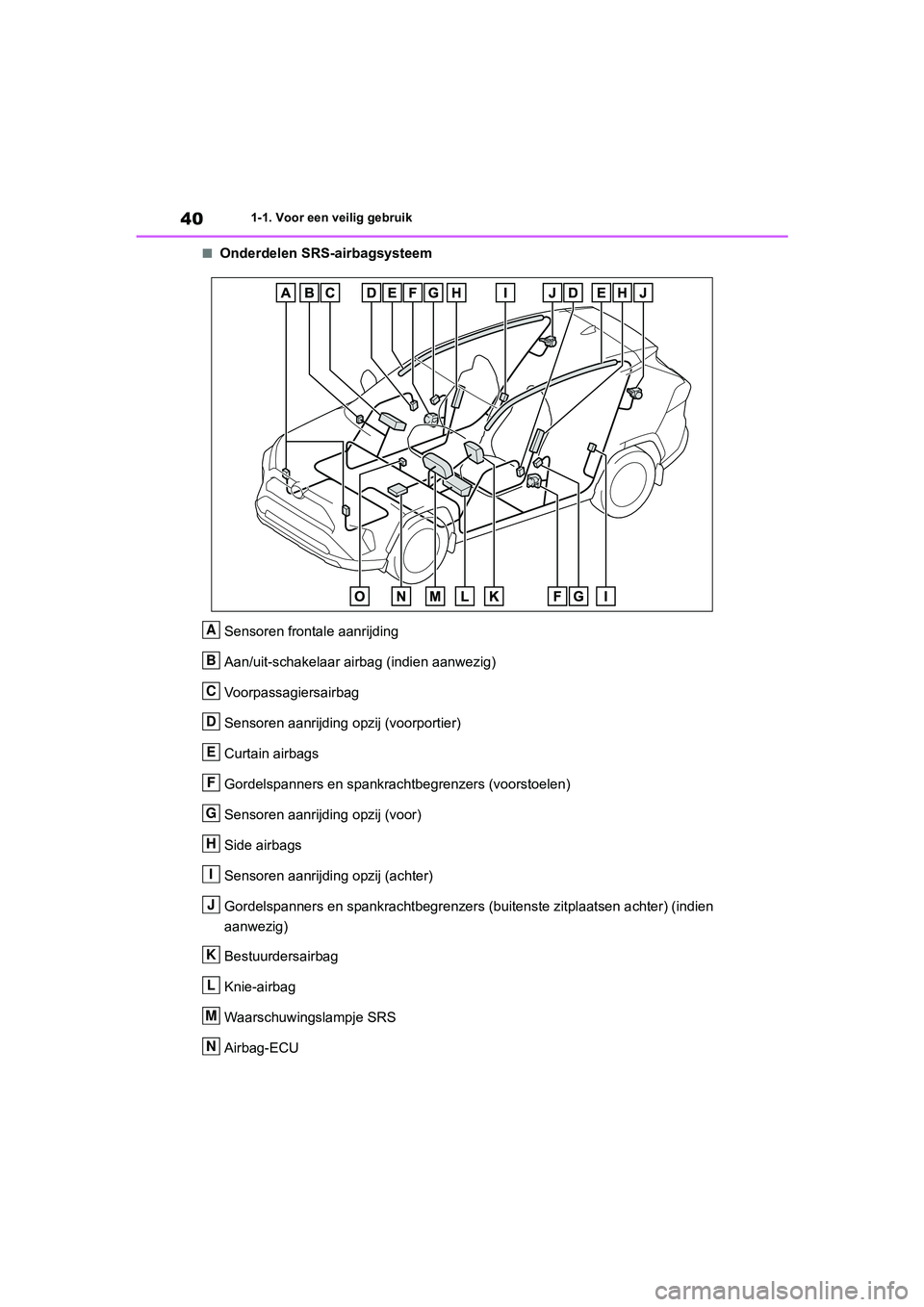

401-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar air bag (indien aanwezig)
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrac htbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Sensoren aanrijding opzij (achter)
Gordelspanners en spankrachtbegr enzers (buitenste zitplaatsen achter) (indien
aanwezig)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42C76E_(EE).book P age 40 Monday, October 7, 2019 3:26 PM

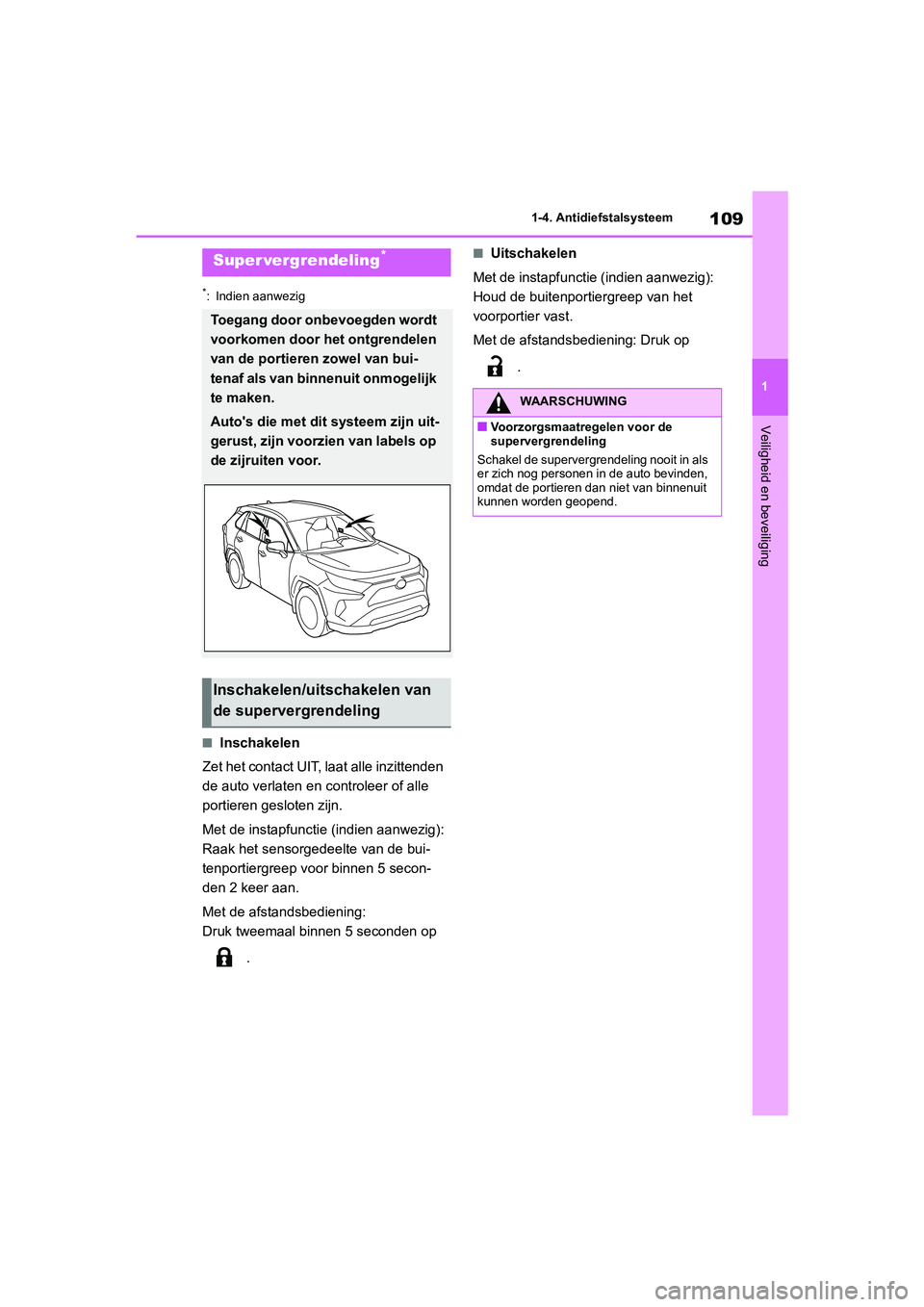

109
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
*: Indien aanwezig
■Inschakelen
Zet het contact UIT, laat alle inzittenden
de auto verlaten en controleer of alle
portieren gesloten zijn.
Met de instapfuncti e (indien aanwezig):
Raak het sensorgedeelte van de bui-
tenportiergreep voor binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op
.
■Uitschakelen
Met de instapfunctie (indien aanwezig):
Houd de buitenportie rgreep van het
voorportier vast.
Met de afstands bediening: Druk op
.Super vergrendeling*
Toegang door onbevoegden wordt
voorkomen door het ontgrendelen
van de portieren zowel van bui-
tenaf als van binnenuit onmogelijk
te maken.
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de zijruiten voor.
Inschakelen/uitschakelen van
de supervergrendeling
WAARSCHUWING
■Voorzorgsmaatregelen voor de
supervergrendeling
Schakel de supervergrendeling nooit in als
er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit
kunnen worden geopend.
pM_RAV4_OM_OM42C76E_(EE).book P age 109 Monday, October 7, 2019 3:26 PM

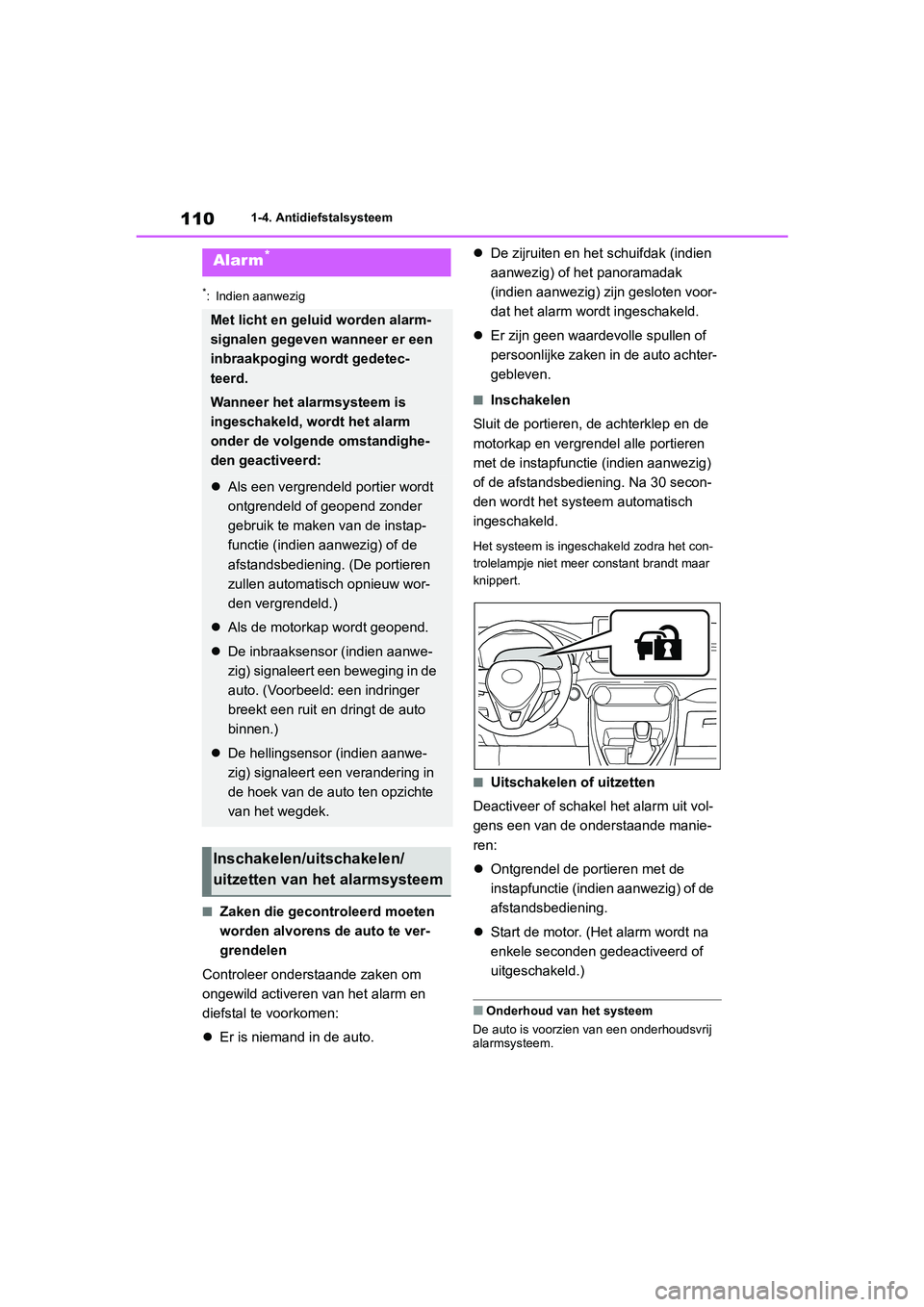

1101-4. Antidiefstalsysteem
*: Indien aanwezig
■Zaken die gecontroleerd moeten
worden alvorens de auto te ver-
grendelen
Controleer onderstaande zaken om
ongewild activeren van het alarm en
diefstal te voorkomen:
 Er is niemand in de auto. 
De zijruiten en het schuifdak (indien
aanwezig) of het panoramadak
(indien aanwezig) zijn gesloten voor-
dat het alarm wordt ingeschakeld.
 Er zijn geen waarde volle spullen of
persoonlijke zaken in de auto achter-
gebleven.
■Inschakelen
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie (indien aanwezig)
of de afstandsbediening. Na 30 secon-
den wordt het syst eem automatisch
ingeschakeld.
Het systeem is ingeschakeld zodra het con-
trolelampje niet meer constant brandt maar
knippert.
■Uitschakelen of uitzetten
Deactiveer of schakel het alarm uit vol-
gens een van de o nderstaande manie-
ren:
 Ontgrendel de po rtieren met de
instapfunctie (indien aanwezig) of de
afstandsbediening.
 Start de motor. (Het alarm wordt na
enkele seconden gedeactiveerd of
uitgeschakeld.)
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrij
alarmsysteem.
Alarm*
Met licht en geluid worden alarm-
signalen gegeven wanneer er een
inbraakpoging wordt gedetec-
teerd.
Wanneer het alarmsysteem is
ingeschakeld, wordt het alarm
onder de volgende omstandighe-
den geactiveerd:
 Als een vergrendeld portier wordt
ontgrendeld of geopend zonder
gebruik te maken van de instap-
functie (indien aanwezig) of de
afstandsbediening. (De portieren
zullen automatisch opnieuw wor-
den vergrendeld.)
 Als de motorkap wordt geopend.
 De inbraaksensor (indien aanwe-
zig) signaleert een beweging in de
auto. (Voorbeeld: een indringer
breekt een ruit en dringt de auto
binnen.)
 De hellingsensor (indien aanwe-
zig) signaleert een verandering in
de hoek van de au to ten opzichte
van het wegdek.
Inschakelen/uitschakelen/
uitzetten van het alarmsysteem
pM_RAV4_OM_OM42C76E_(EE).book P age 110 Monday, October 7, 2019 3:26 PM

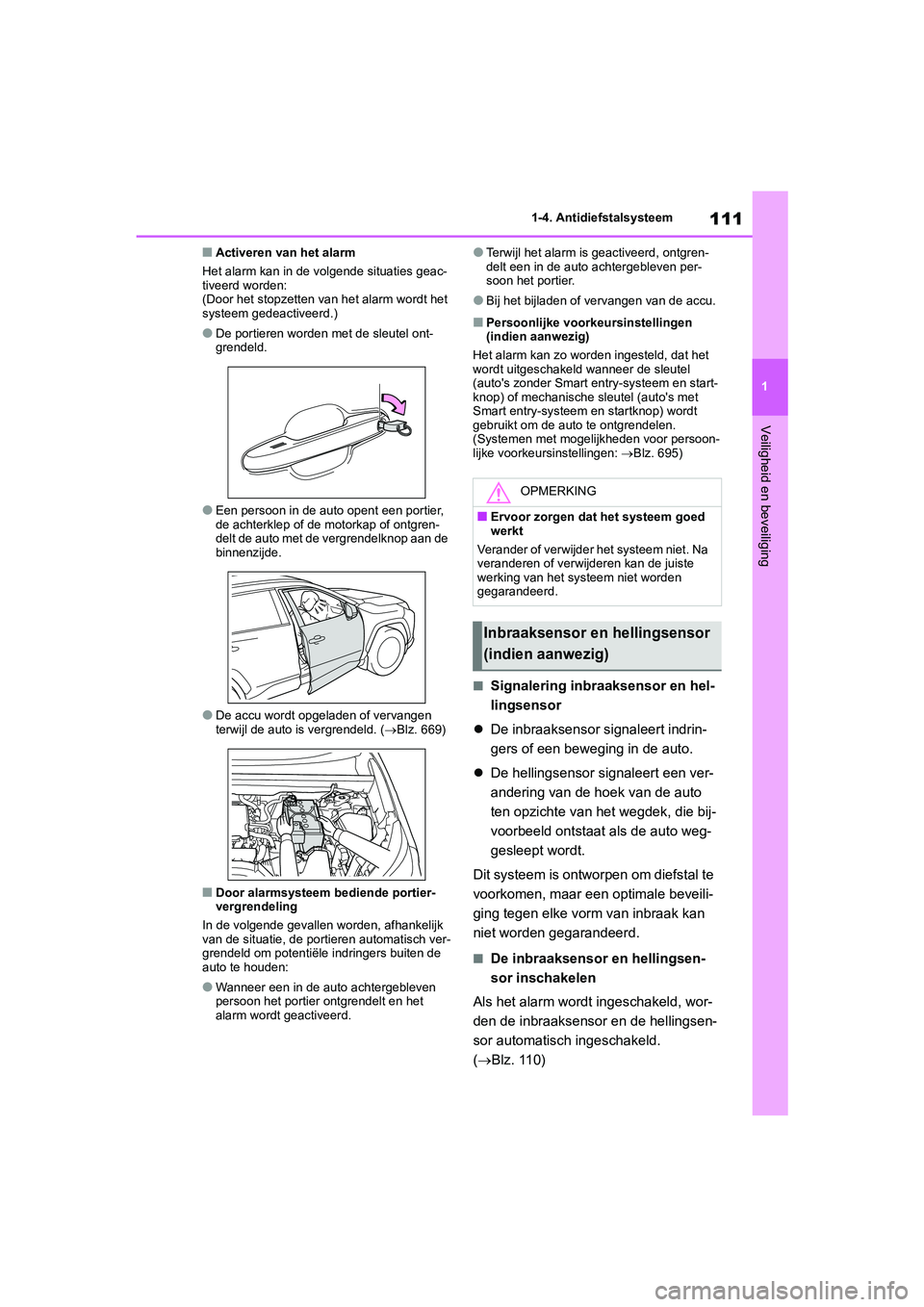

111
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
■Activeren van het alarm
Het alarm kan in de volgende situaties geac-
tiveerd worden:
(Door het stopzetten van het alarm wordt het
systeem gedeactiveerd.)
●De portieren worden met de sleutel ont-
grendeld.
●Een persoon in de auto opent een portier,
de achterklep of de motorkap of ontgren-
delt de auto met de vergrendelknop aan de
binnenzijde.
●De accu wordt opgeladen of vervangen
terwijl de auto is vergrendeld. ( Blz. 669)
■Door alarmsysteem bediende portier-
vergrendeling
In de volgende gevallen worden, afhankelijk
van de situatie, de portieren automatisch ver-
grendeld om potentiële indringers buiten de
auto te houden:
●Wanneer een in de auto achtergebleven
persoon het portier ontgrendelt en het
alarm wordt geactiveerd.
●Terwijl het alarm is geactiveerd, ontgren-
delt een in de auto achtergebleven per-
soon het portier.
●Bij het bijladen of vervangen van de accu.
■Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat het
wordt uitgeschakeld wanneer de sleutel
(auto's zonder Smart entry-systeem en start-
knop) of mechanische s leutel (auto's met
Smart entry-systeem en startknop) wordt
gebruikt om de auto te ontgrendelen.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 695)
■Signalering inbraaksensor en hel-
lingsensor
 De inbraaksensor signaleert indrin-
gers of een beweging in de auto.
 De hellingsensor signaleert een ver-
andering van de hoe k van de auto
ten opzichte van het wegdek, die bij-
voorbeeld ontstaat als de auto weg-
gesleept wordt.
Dit systeem is ontworpen om diefstal te
voorkomen, maar ee n optimale beveili-
ging tegen elke vorm van inbraak kan
niet worden gegarandeerd.
■De inbraaksensor en hellingsen-
sor inschakelen
Als het alarm wordt ingeschakeld, wor-
den de inbraaksens or en de hellingsen-
sor automatisch ingeschakeld.
(Blz. 110)
OPMERKING
■Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet. Na
veranderen of verwijderen kan de juiste
werking van het systeem niet worden
gegarandeerd.
Inbraaksensor en hellingsensor
(indien aanwezig)
pM_RAV4_OM_OM42C76E_(EE).book P age 111 Monday, October 7, 2019 3:26 PM

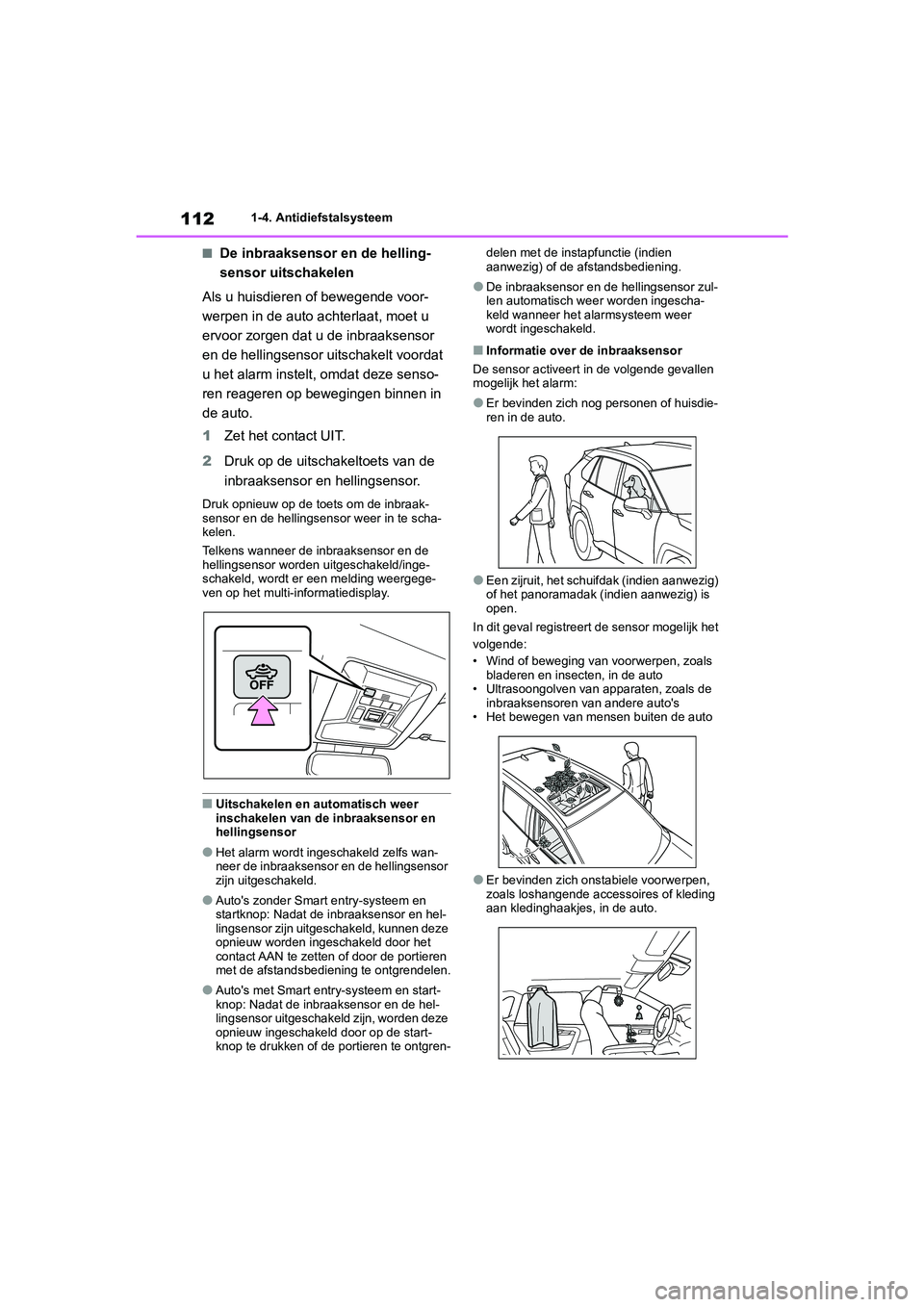

1121-4. Antidiefstalsysteem
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto ac hterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Auto's zonder Smart entry-systeem en
startknop: Nadat de inbraaksensor en hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door het
contact AAN te zetten of door de portieren
met de afstandsbediening te ontgrendelen.
●Auto's met Smart entry-systeem en start-
knop: Nadat de inbraaksensor en de hel-
lingsensor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren- delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit, het schuifdak (indien aanwezig)
of het panoramadak (indien aanwezig) is
open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4_OM_OM42C76E_(EE).book P age 112 Monday, October 7, 2019 3:26 PM

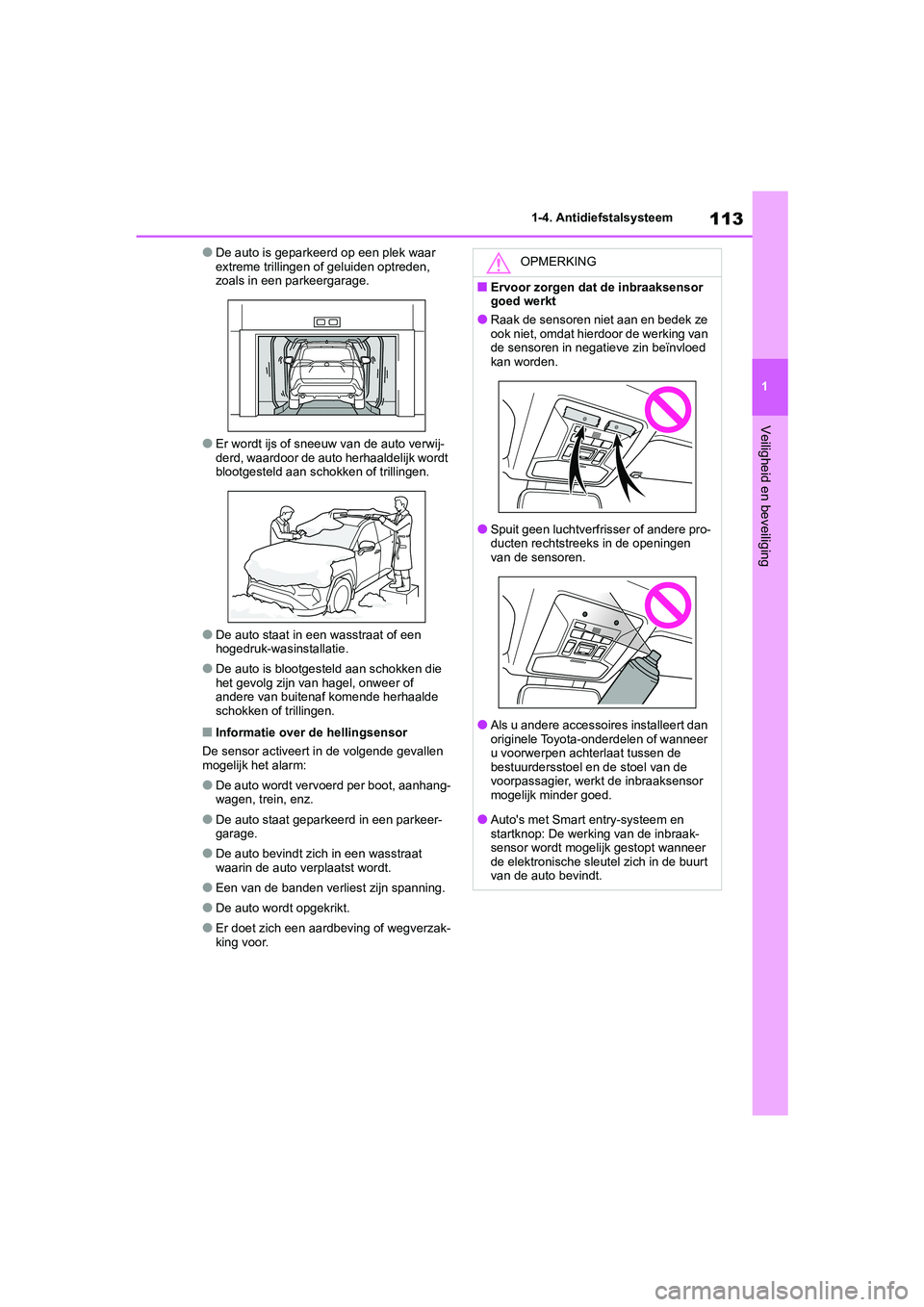

113
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan sc
hokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verl iest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●Auto's met Smart entry-systeem en
startknop: De werking van de inbraak-
sensor wordt mogelijk gestopt wanneer
de elektronische sleutel zich in de buurt
van de auto bevindt.
pM_RAV4_OM_OM42C76E_(EE).book P age 113 Monday, October 7, 2019 3:26 PM
