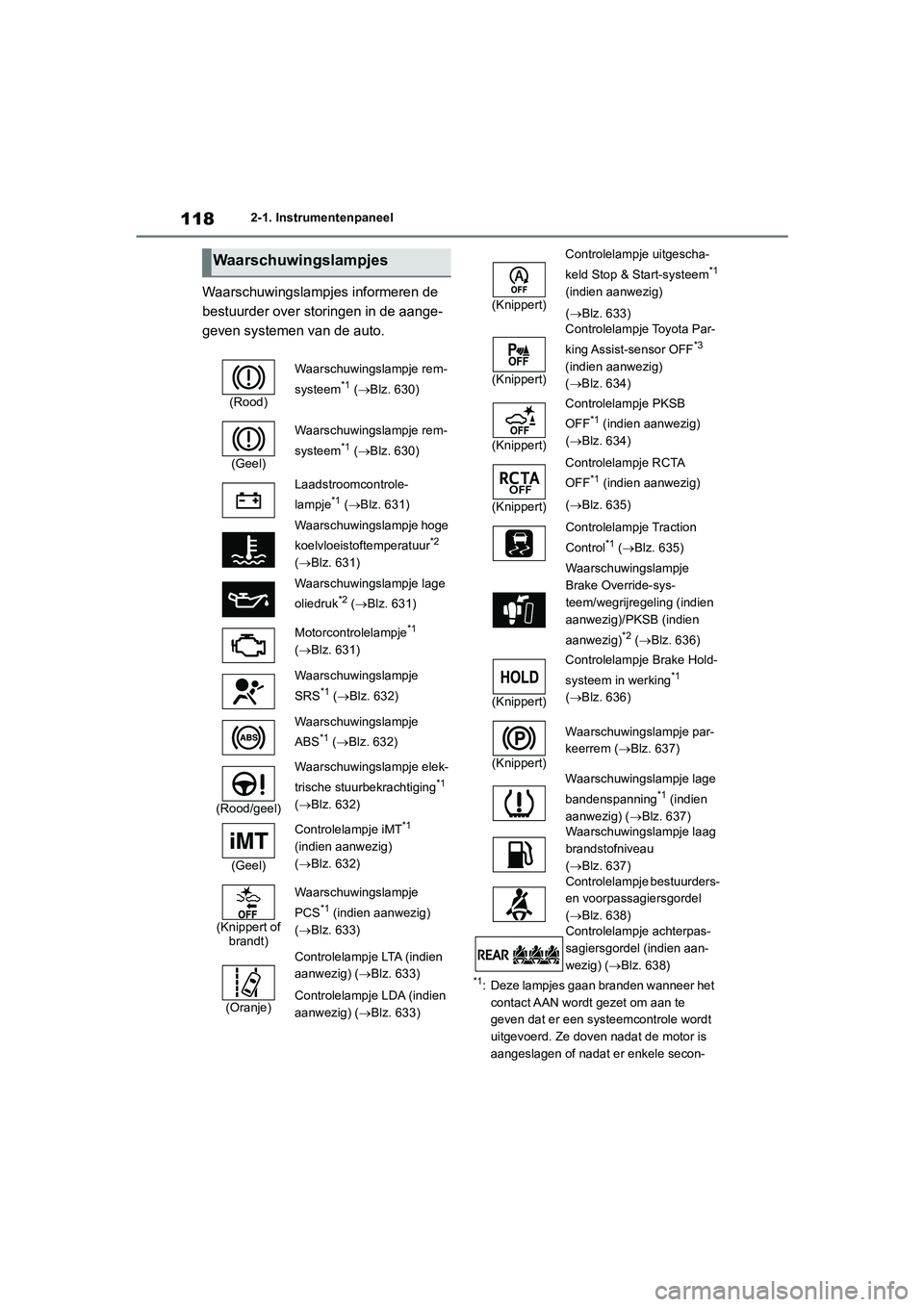

1182-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
Waarschuwingslampjes
(Rood) Waarschuwingslampje rem-
systeem
*1 (
 Blz. 630)
(Geel) Waarschuwingslampje rem-
systeem
*1 (
 Blz. 630)
Laadstroomcontrole-
lampje
*1 (  Blz. 631)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
(  Blz. 631)
Waarschuwingslampje lage
oliedruk
*2 (  Blz. 631)
Motorcontrolelampje
*1
(  Blz. 631)
Waarschuwingslampje
SRS
*1 (  Blz. 632)
Waarschuwingslampje
ABS
*1 (  Blz. 632)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
(  Blz. 632)
(Geel) Controlelampje iMT
*1
(indien aanwezig)
(  Blz. 632)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
(  Blz. 633)
(Oranje) Controlelampje LTA (indien
aanwezig) (
Blz. 633)
Controlelampje LDA (indien
aanwezig) ( Blz. 633)
(Knippert) Controlelampje uitgescha-
keld Stop & Start-systeem
*1
(indien aanwezig)
(  Blz. 633)
(Knippert) Controlelampje Toyota Par-
king Assist-sensor OFF
*3
(indien aanwezig)
(  Blz. 634)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
(  Blz. 634)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
(  Blz. 635)
Controlelampje Traction
Control
*1 (  Blz. 635)
Waarschuwingslampje
Brake Override-sys-
teem/wegrijregeling (indien
aanwezig)/PKSB (indien
aanwezig)
*2 (  Blz. 636)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
(  Blz. 636)
(Knippert) Waarschuwingslampje par-
keerrem (
Blz. 637)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( Blz. 637)
Waarschuwingslampje laag
brandstofniveau
(  Blz. 637)
Controlelampje bestuurders-
en voorpassagiersgordel
(  Blz. 638)
Controlelampje achterpas-
sagiersgordel (indien aan-
wezig) ( Blz. 638)
pM_RAV4_OM_OM42C76E_(EE).book P age 118 Monday, October 7, 2019 3:26 PM

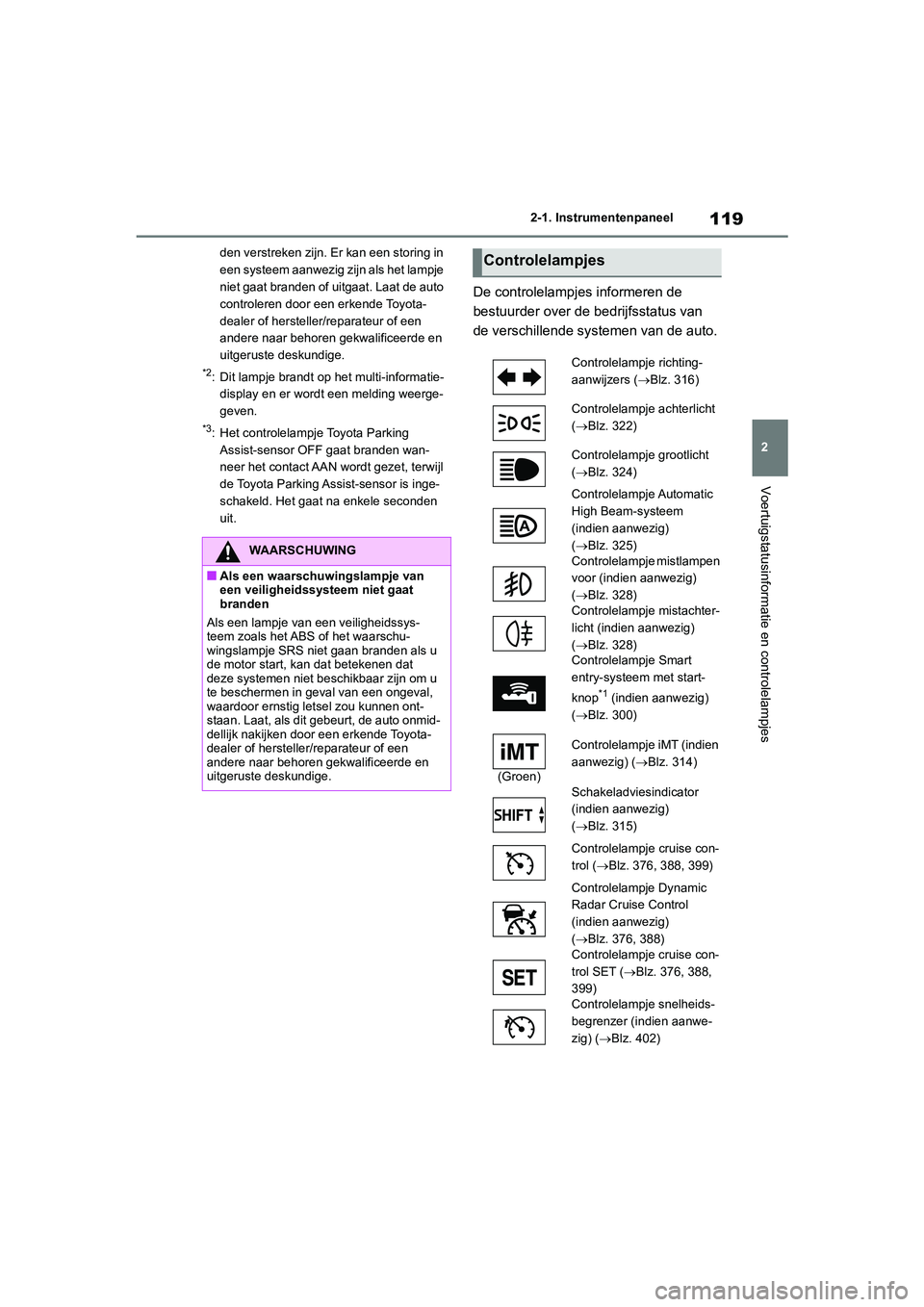

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als het lampje
niet gaat branden of uitgaat. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( Blz. 316)
Controlelampje achterlicht
(  Blz. 322)
Controlelampje grootlicht
(  Blz. 324)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
(  Blz. 325)
Controlelampje mistlampen
voor (indien aanwezig)
(  Blz. 328)
Controlelampje mistachter-
licht (indien aanwezig)
(  Blz. 328)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
(  Blz. 300)
(Groen) Controlelampje iMT (indien
aanwezig) (
Blz. 314)
Schakeladviesindicator
(indien aanwezig)
(  Blz. 315)
Controlelampje cruise con-
trol ( Blz. 376, 388, 399)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
(  Blz. 376, 388)
Controlelampje cruise con-
trol SET ( Blz. 376, 388,
399)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( Blz. 402)
pM_RAV4_OM_OM42C76E_(EE).book P age 119 Monday, October 7, 2019 3:26 PM

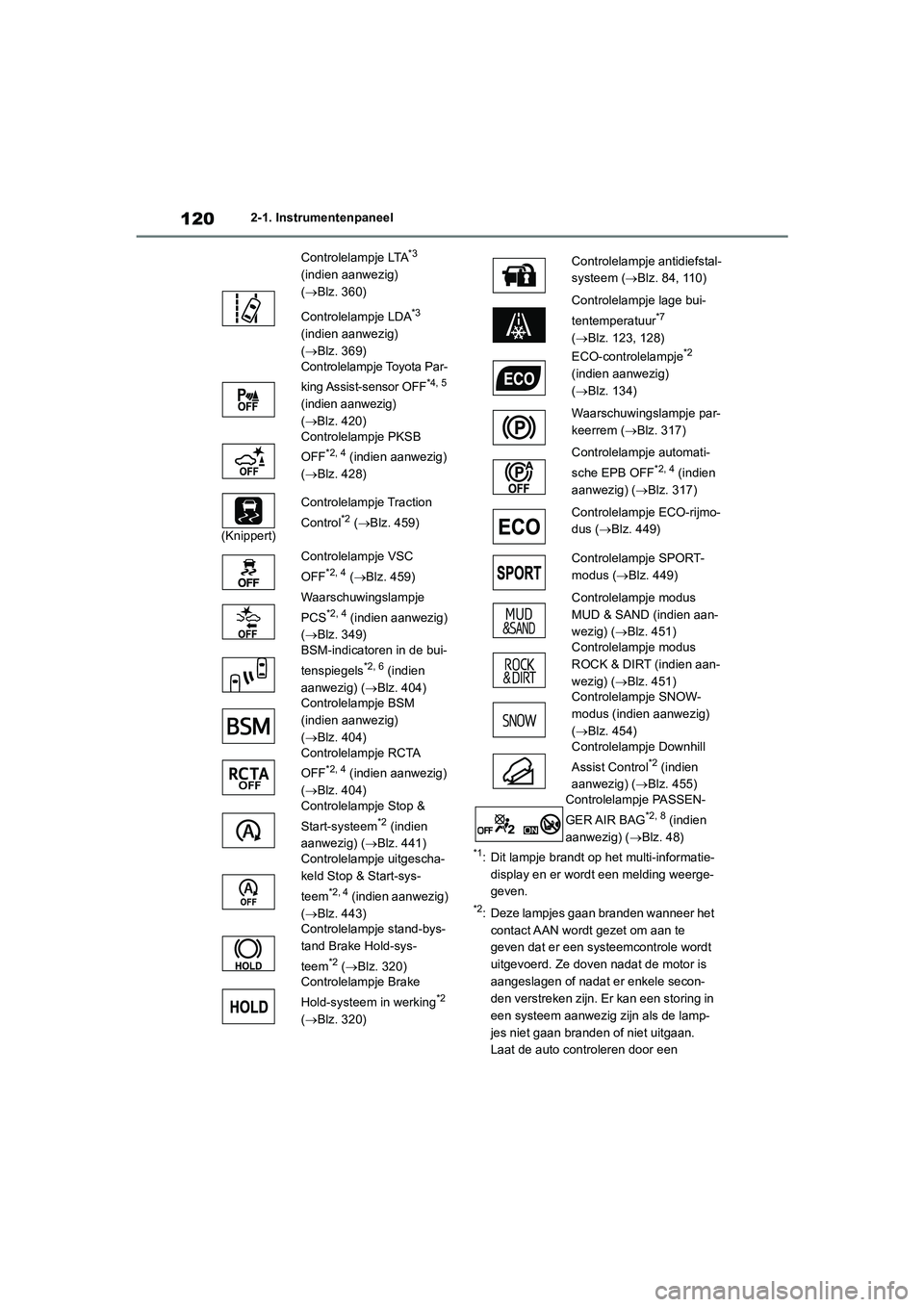

1202-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als de lamp-
jes niet gaan branden of niet uitgaan.
Laat de auto controleren door een
Controlelampje LTA
*3
(indien aanwezig)
(  Blz. 360)
Controlelampje LDA
*3
(indien aanwezig)
(  Blz. 369)
Controlelampje Toyota Par-
king Assist-sensor OFF
*4, 5
(indien aanwezig)
(  Blz. 420)
Controlelampje PKSB
OFF
*2, 4 (indien aanwezig)
(  Blz. 428)
(Knippert) Controlelampje Traction
Control
*2 (
 Blz. 459)
Controlelampje VSC
OFF
*2, 4 (  Blz. 459)
Waarschuwingslampje
PCS
*2, 4 (indien aanwezig)
(  Blz. 349)
BSM-indicatoren in de bui-
tenspiegels
*2, 6 (indien
aanwezig) ( Blz. 404)
Controlelampje BSM
(indien aanwezig)
(  Blz. 404)
Controlelampje RCTA
OFF
*2, 4 (indien aanwezig)
(  Blz. 404)
Controlelampje Stop &
Start-systeem
*2 (indien
aanwezig) ( Blz. 441)
Controlelampje uitgescha-
keld Stop & Start-sys-
teem
*2, 4 (indien aanwezig)
(  Blz. 443)
Controlelampje stand-bys-
tand Brake Hold-sys-
teem
*2 (  Blz. 320)
Controlelampje Brake
Hold-systeem in werking
*2
(  Blz. 320)
Controlelampje antidiefstal-
systeem ( Blz. 84, 110)
Controlelampje lage bui-
tentemperatuur
*7
(  Blz. 123, 128)
ECO-controlelampje
*2
(indien aanwezig)
(  Blz. 134)
Waarschuwingslampje par-
keerrem ( Blz. 317)
Controlelampje automati-
sche EPB OFF
*2, 4 (indien
aanwezig) ( Blz. 317)
Controlelampje ECO-rijmo-
dus ( Blz. 449)
Controlelampje SPORT-
modus ( Blz. 449)
Controlelampje modus
MUD & SAND (indien aan-
wezig) ( Blz. 451)
Controlelampje modus
ROCK & DIRT (indien aan-
wezig) ( Blz. 451)
Controlelampje SNOW-
modus (indien aanwezig)
(  Blz. 454)
Controlelampje Downhill
Assist Control
*2 (indien
aanwezig) ( Blz. 455)
Controlelampje PASSEN-
GER AIR BAG
*2, 8 (indien
aanwezig) ( Blz. 48)
pM_RAV4_OM_OM42C76E_(EE).book P age 120 Monday, October 7, 2019 3:26 PM

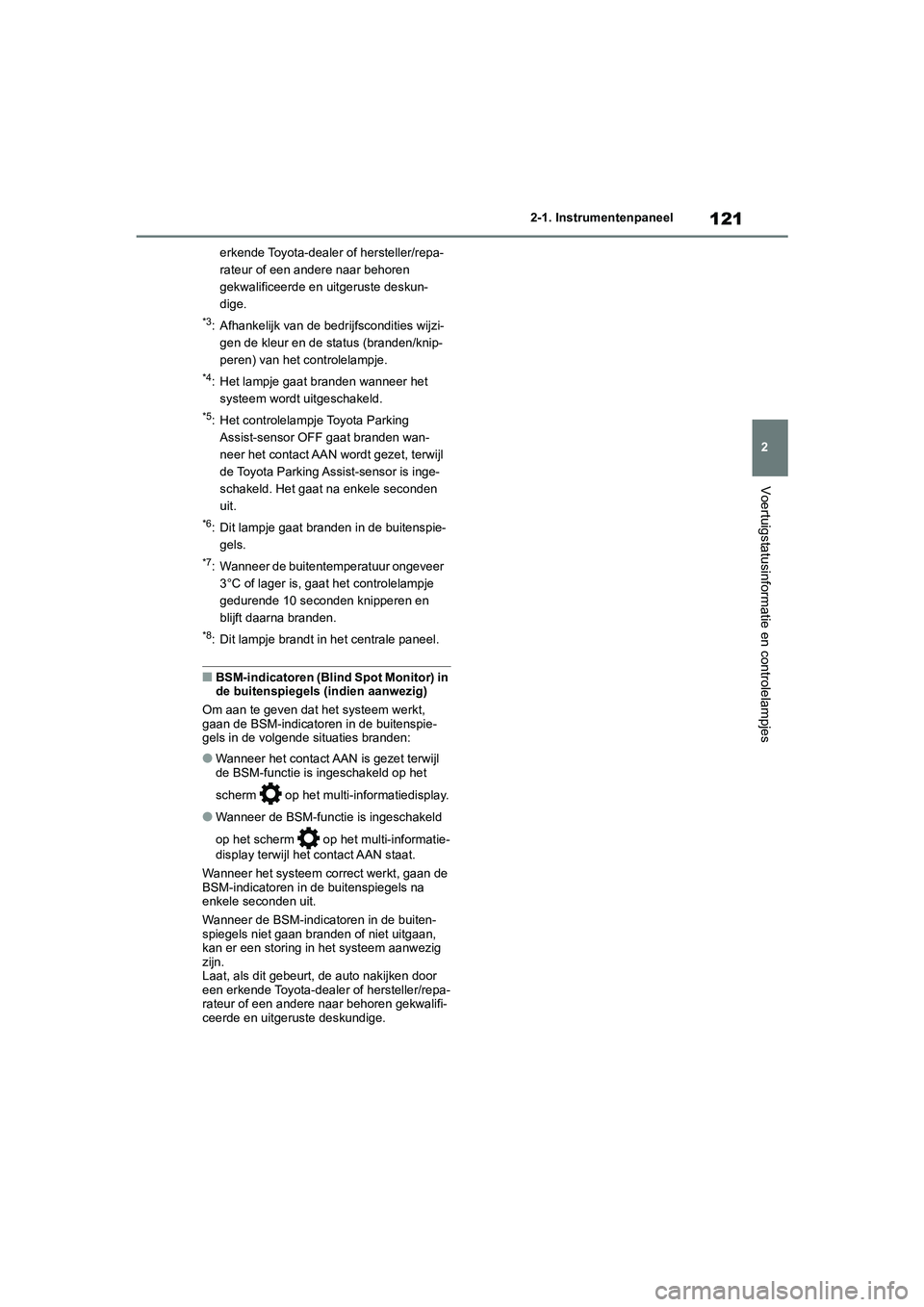

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*3: Afhankelijk van de bedr
ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*4: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*5: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*6: Dit lampje gaat branden in de buitenspie- gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 121 Monday, October 7, 2019 3:26 PM

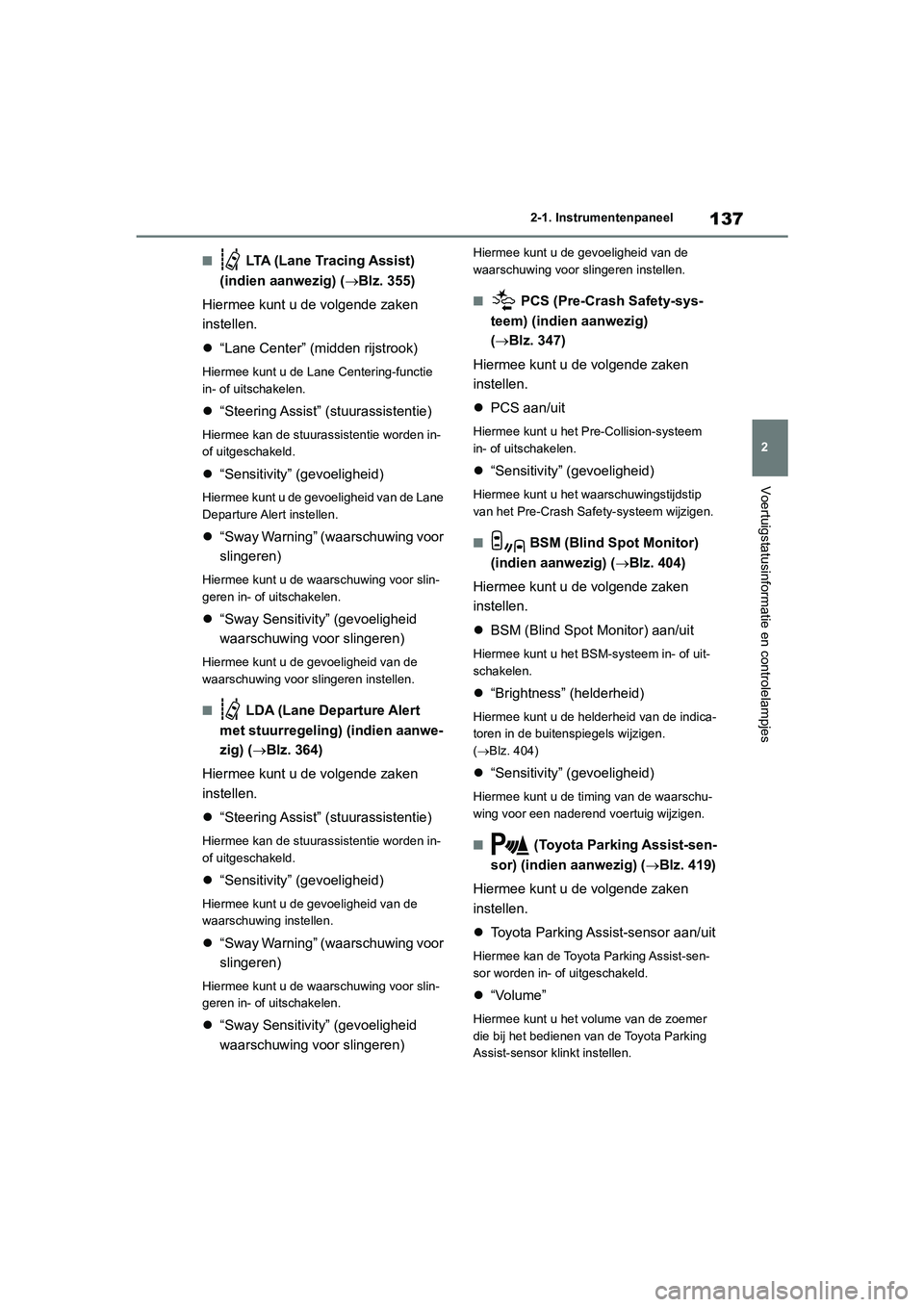

137
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■ LTA (Lane Tracing Assist)
(indien aanwezig) ( Blz. 355)
Hiermee kunt u de volgende zaken
instellen.
 “Lane Center” (midden rijstrook)
Hiermee kunt u de Lane Centering-functie
in- of uitschakelen.
“Steering Assist” (stuurassistentie)
Hiermee kan de stuurassistentie worden in-
of uitgeschakeld.
“Sensitivity” (gevoeligheid)
Hiermee kunt u de gevoeligheid van de Lane
Departure Alert instellen.
“Sway Warning” (waarschuwing voor
slingeren)
Hiermee kunt u de waarschuwing voor slin-
geren in- of uitschakelen.
“Sway Sensitivity” (gevoeligheid
waarschuwing voor slingeren)
Hiermee kunt u de gevoeligheid van de
waarschuwing voor slingeren instellen.
■ LDA (Lane Departure Alert
met stuurregeling) (indien aanwe-
zig) ( Blz. 364)
Hiermee kunt u de volgende zaken
instellen.
 “Steering Assist” (stuurassistentie)
Hiermee kan de stuurassistentie worden in-
of uitgeschakeld.
“Sensitivity” (gevoeligheid)
Hiermee kunt u de gevoeligheid van de
waarschuwing instellen.
“Sway Warning” (waarschuwing voor
slingeren)
Hiermee kunt u de waarschuwing voor slin-
geren in- of uitschakelen.
“Sway Sensitivity” (gevoeligheid
waarschuwing voor slingeren)
Hiermee kunt u de gevoeligheid van de
waarschuwing voor slingeren instellen.
■ PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig)
(Blz. 347)
Hiermee kunt u de volgende zaken
instellen.
 PCS aan/uit
Hiermee kunt u het P re-Collision-systeem
in- of uitschakelen.
 “Sensitivity” (gevoeligheid)
Hiermee kunt u het waarschuwingstijdstip
van het Pre-Crash Safety-systeem wijzigen.
■ BSM (Blind Spot Monitor)
(indien aanwezig) ( Blz. 404)
Hiermee kunt u de volgende zaken
instellen.
 BSM (Blind Spot Monitor) aan/uit
Hiermee kunt u het BSM-systeem in- of uit-
schakelen.
“Brightness” (helderheid)
Hiermee kunt u de helderheid van de indica-
toren in de buitenspiegels wijzigen.
( Blz. 404)
 “Sensitivity” (gevoeligheid)
Hiermee kunt u de timing van de waarschu-
wing voor een naderend voertuig wijzigen.
■ (Toyota Parking Assist-sen-
sor) (indien aanwezig) ( Blz. 419)
Hiermee kunt u de volgende zaken
instellen.
 Toyota Parking Assist-sensor aan/uit
Hiermee kan de Toyota Parking Assist-sen-
sor worden in- of uitgeschakeld.
“Volume”
Hiermee kunt u het volume van de zoemer
die bij het bedienen van de Toyota Parking
Assist-sensor klinkt instellen.
pM_RAV4_OM_OM42C76E_(EE).book P age 137 Monday, October 7, 2019 3:26 PM

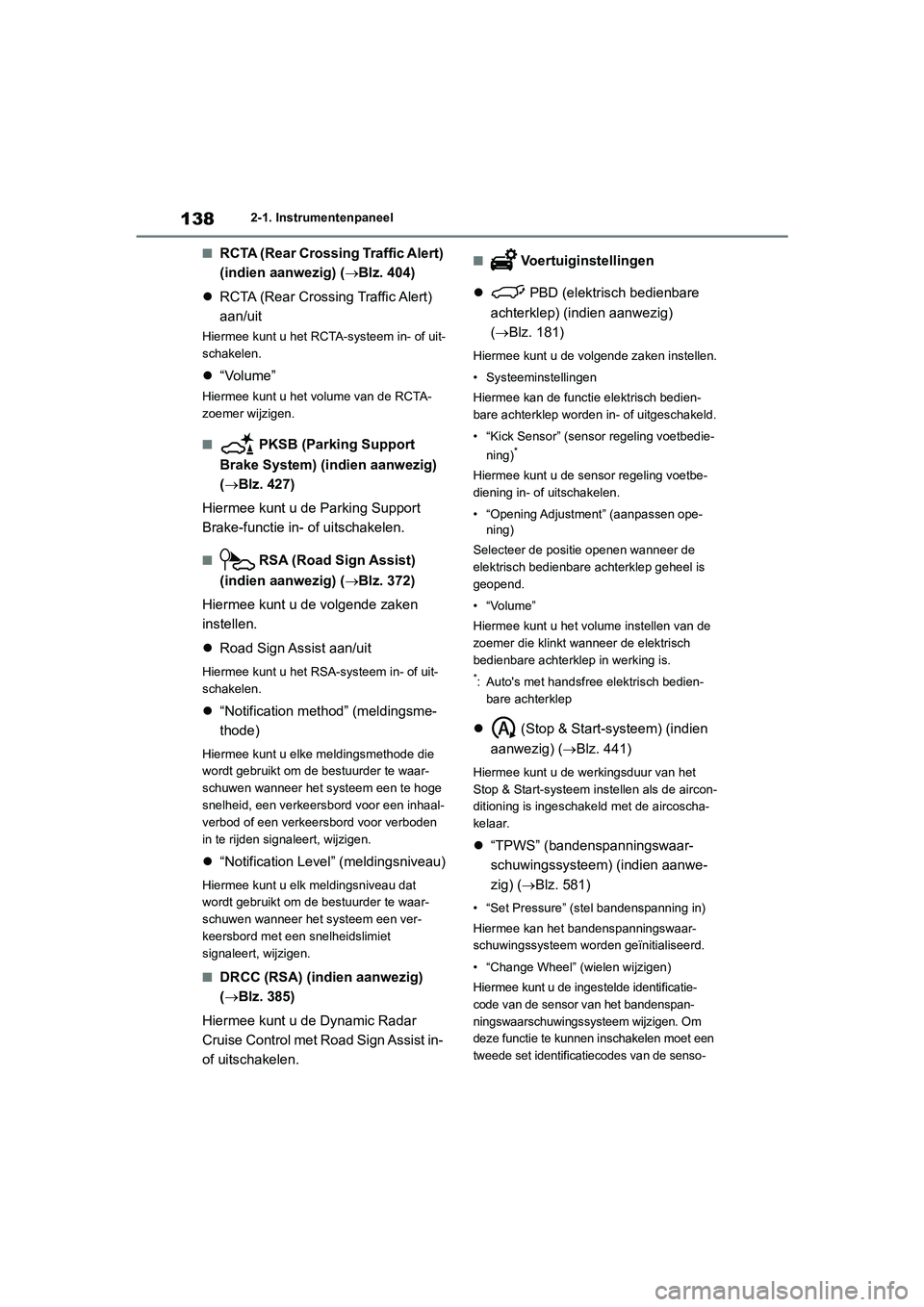

1382-1. Instrumentenpaneel
■RCTA (Rear Crossing Traffic Alert)
(indien aanwezig) (Blz. 404)
 RCTA (Rear Crossing Traffic Alert)
aan/uit
Hiermee kunt u het RCTA-systeem in- of uit-
schakelen.
“Volume”
Hiermee kunt u het volume van de RCTA-
zoemer wijzigen.
■ PKSB (Parking Support
Brake System) (indien aanwezig)
(Blz. 427)
Hiermee kunt u de Parking Support
Brake-functie in- of uitschakelen.
■ RSA (Road Sign Assist)
(indien aanwezig) ( Blz. 372)
Hiermee kunt u de volgende zaken
instellen.
 Road Sign Assist aan/uit
Hiermee kunt u het RSA-systeem in- of uit-
schakelen.
“Notification method” (meldingsme-
thode)
Hiermee kunt u elke meldingsmethode die
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een te hoge
snelheid, een verkeersbord voor een inhaal-
verbod of een verkeersbord voor verboden
in te rijden signaleert, wijzigen.
“Notification Level” (meldingsniveau)
Hiermee kunt u elk meldingsniveau dat
wordt gebruikt om de bestuurder te waar-
schuwen wanneer het systeem een ver-
keersbord met een snelheidslimiet
signaleert, wijzigen.
■DRCC (RSA) (ind ien aanwezig)
(Blz. 385)
Hiermee kunt u de Dynamic Radar
Cruise Control met Road Sign Assist in-
of uitschakelen.
■ Voertuiginstellingen
 PBD (elektrisch bedienbare
achterklep) (indien aanwezig)
(Blz. 181)
Hiermee kunt u de volgende zaken instellen.
• Systeeminstellingen
Hiermee kan de functie elektrisch bedien-
bare achterklep worden in- of uitgeschakeld.
• “Kick Sensor” (sens or regeling voetbedie-
ning)
*
Hiermee kunt u de sensor regeling voetbe-
diening in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope- ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 (Stop & Start-sy steem) (indien
aanwezig) ( Blz. 441)
Hiermee kunt u de werkingsduur van het
Stop & Start-systeem instellen als de aircon-
ditioning is ingeschak eld met de aircoscha-
kelaar.
 “TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aanwe-
zig) ( Blz. 581)
• “Set Pressure” (stel bandenspanning in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssysteem wijzigen. Om
deze functie te kunnen inschakelen moet een
tweede set identificatiecodes van de senso-
pM_RAV4_OM_OM42C76E_(EE).book P age 138 Monday, October 7, 2019 3:26 PM

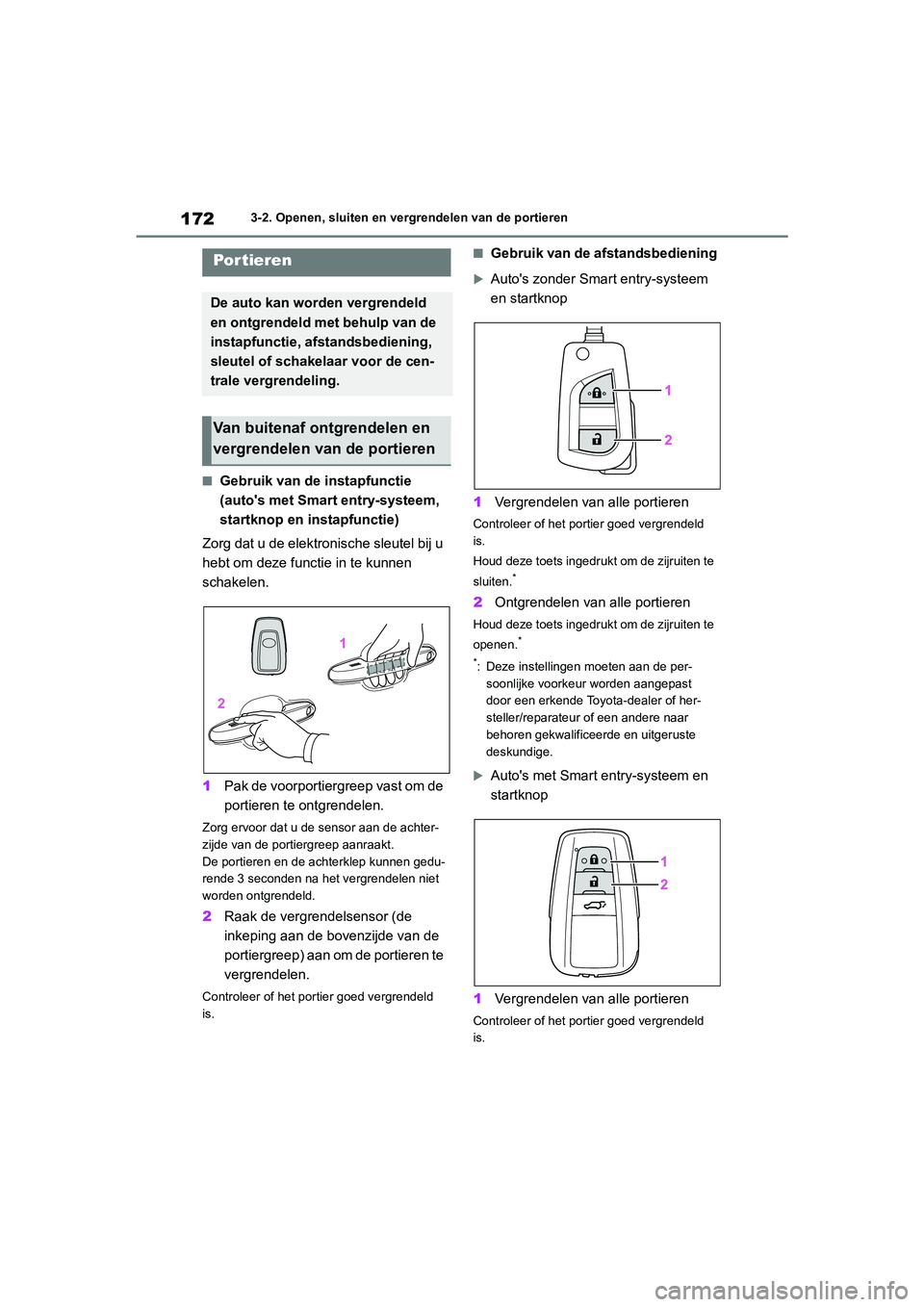

1723-2. Openen, sluiten en vergrendelen van de portieren
3-2.Openen, sluiten en vergrendelen van de portieren
■Gebruik van de instapfunctie
(auto's met Smart entry-systeem,
startknop en instapfunctie)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om de
portieren te ontgrendelen.
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
2Raak de vergrendelsensor (de
inkeping aan de bovenzijde van de
portiergreep) aan om de portieren te
vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Gebruik van de afstandsbediening
Auto's zonder Smart entry-systeem
en startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Houd deze toets ingedrukt om de zijruiten te
sluiten.
*
2Ontgrendelen van alle portieren
Houd deze toets ingedrukt om de zijruiten te
openen.*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.

Auto's met Smart entry-systeem en
startknop
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Por tieren
De auto kan worden vergrendeld
en ontgrendeld met behulp van de
instapfunctie, afs tandsbediening,
sleutel of schakelaar voor de cen-
trale vergrendeling.
Van buitenaf ontgrendelen en
vergrendelen van de portieren
pM_RAV4_OM_OM42C76E_(EE).book P age 172 Monday, October 7, 2019 3:26 PM

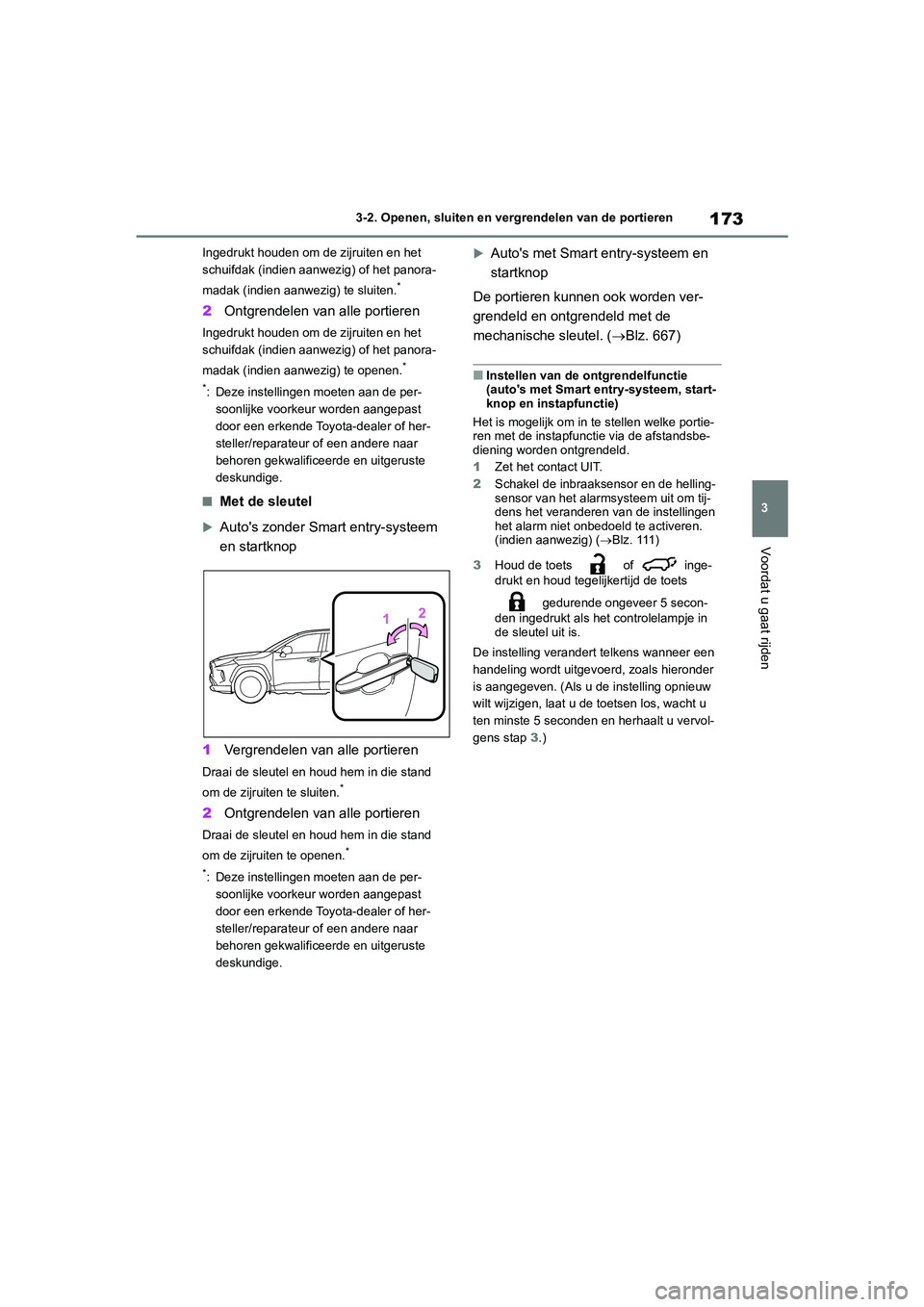

173
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
Ingedrukt houden om de zijruiten en het
schuifdak (indien aanwezig) of het panora-
madak (indien aanwezig) te sluiten.
*
2
Ontgrendelen van alle portieren
Ingedrukt houden om de zijruiten en het
schuifdak (indien aanwezig) of het panora-
madak (indien aanwezig) te openen.
*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Met de sleutel
Auto's zonder Smart entry-systeem
en startknop
1 Vergrendelen van alle portieren
Draai de sleutel en houd hem in die stand
om de zijruiten te sluiten.*
2Ontgrendelen van alle portieren
Draai de sleutel en houd hem in die stand
om de zijruiten te openen.*
*
: Deze instellingen moeten aan de per- soonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. 
Auto's met Smart entry-systeem en
startknop
De portieren kunnen ook worden ver-
grendeld en ontgr endeld met de
mechanische sleutel. ( Blz. 667)
■Instellen van de ontgrendelfunctie
(auto's met Smart entry-systeem, start-
knop en instapfunctie)
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld.
1 Zet het contact UIT.
2 Schakel de inbraaksensor en de helling-
sensor van het alarmsysteem uit om tij-
dens het veranderen van de instellingen
het alarm niet onbedoeld te activeren.
(indien aanwezig) ( Blz. 111)
3 Houd de toets of inge-
drukt en houd tegelijkertijd de toets
gedurende ongeveer 5 secon-
den ingedrukt als het controlelampje in
de sleutel uit is.
De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 3 .)
pM_RAV4_OM_OM42C76E_(EE).book P age 173 Monday, October 7, 2019 3:26 PM

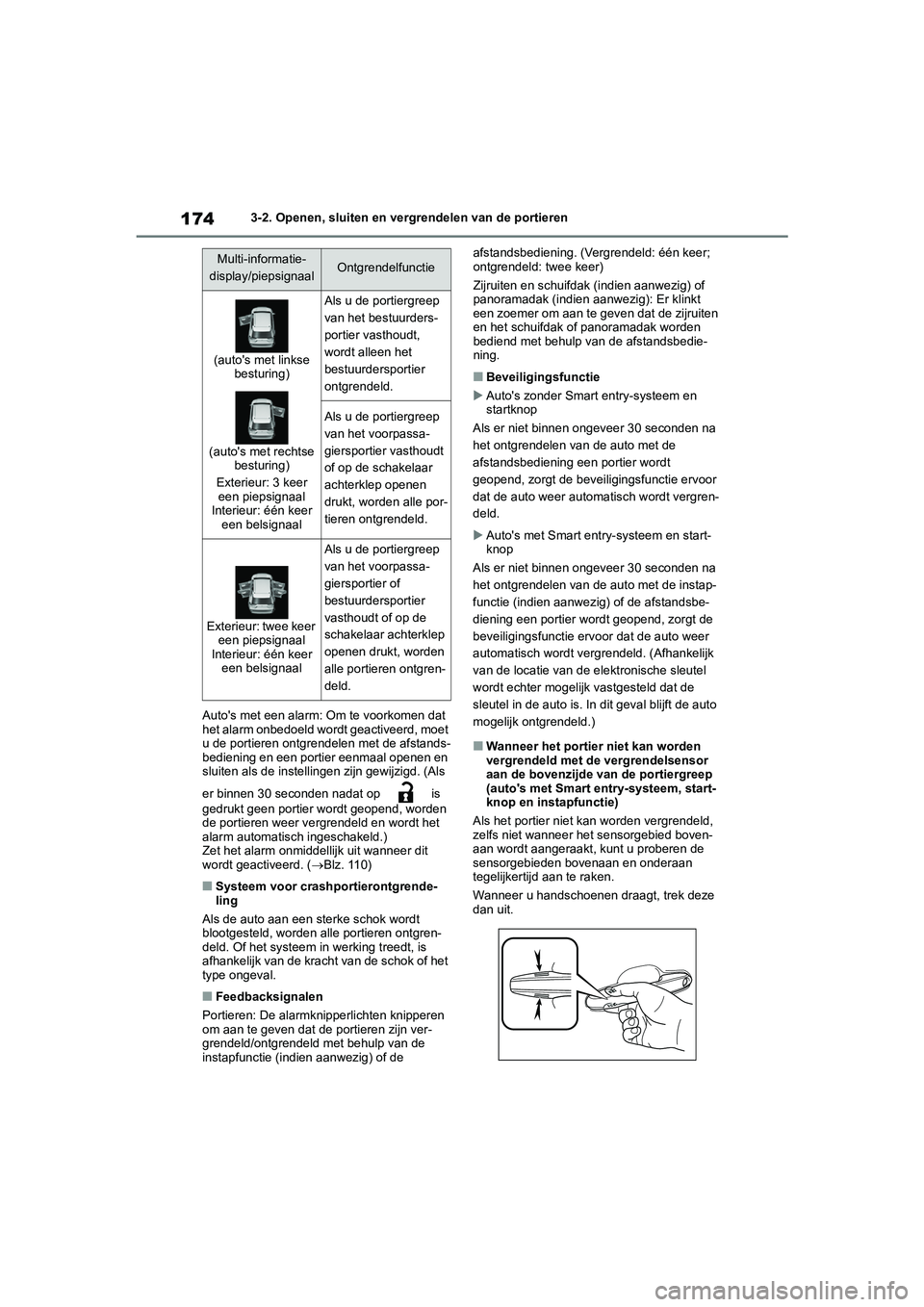

1743-2. Openen, sluiten en vergrendelen van de portieren
Auto's met een alarm: Om te voorkomen dat
het alarm onbedoeld wordt geactiveerd, moet
u de portieren ontgrendelen met de afstands-
bediening en een portier eenmaal openen en
sluiten als de instellingen zijn gewijzigd. (Als
er binnen 30 seconden nadat op is
gedrukt geen portier wordt geopend, worden
de portieren weer vergrendeld en wordt het
alarm automatisch ingeschakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. ( Blz. 110)
■Systeem voor crashportierontgrende-
ling
Als de auto aan een sterke schok wordt
blootgesteld, worden alle portieren ontgren-
deld. Of het systeem in werking treedt, is
afhankelijk van de kracht van de schok of het
type ongeval.
■Feedbacksignalen
Portieren: De alarmknipperlichten knipperen
om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld met behulp van de
instapfunctie (indien aanwezig) of de afstandsbediening. (Vergrendeld: één keer;
ontgrendeld: twee keer)
Zijruiten en schuifdak (indien aanwezig) of
panoramadak (indien aanwezig): Er klinkt
een zoemer om aan te geven dat de zijruiten
en het schuifdak of panoramadak worden
bediend met behulp van de afstandsbedie-
ning.
■Beveiligingsfunctie
 Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de
afstandsbediening een portier wordt
geopend, zorgt de beveiligingsfunctie ervoor
dat de auto weer automatisch wordt vergren-
deld.
 Auto's met Smart entry-systeem en start-
knop
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie (indien aanwezig) of de afstandsbe-
diening een portier wordt geopend, zorgt de
beveiligingsfunctie erv oor dat de auto weer
automatisch wordt vergrendeld. (Afhankelijk
van de locatie van de elektronische sleutel
wordt echter mogelijk vastgesteld dat de
sleutel in de auto is. In dit geval blijft de auto
mogelijk ontgrendeld.)
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
aan de bovenzijde van de portiergreep
(auto's met Smart entry-systeem, start-
knop en instapfunctie)
Als het portier niet kan worden vergrendeld,
zelfs niet wanneer het sensorgebied boven-
aan wordt aangeraakt, kunt u proberen de
sensorgebieden bovenaan en onderaan
tegelijkertijd aan te raken.
Wanneer u handschoenen draagt, trek deze
dan uit.
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Interieur: één keer een belsignaal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vasthoudt
of op de schakelaar
achterklep openen
drukt, worden alle por-
tieren ontgrendeld.
Exterieur: twee keer een piepsignaal
Interieur: één keer een belsignaal
Als u de portiergreep
van het voorpassa-
giersportier of
bestuurdersportier
vasthoudt of op de
schakelaar achterklep
openen drukt, worden
alle portieren ontgren-
deld.
pM_RAV4_OM_OM42C76E_(EE).book P age 174 Monday, October 7, 2019 3:26 PM

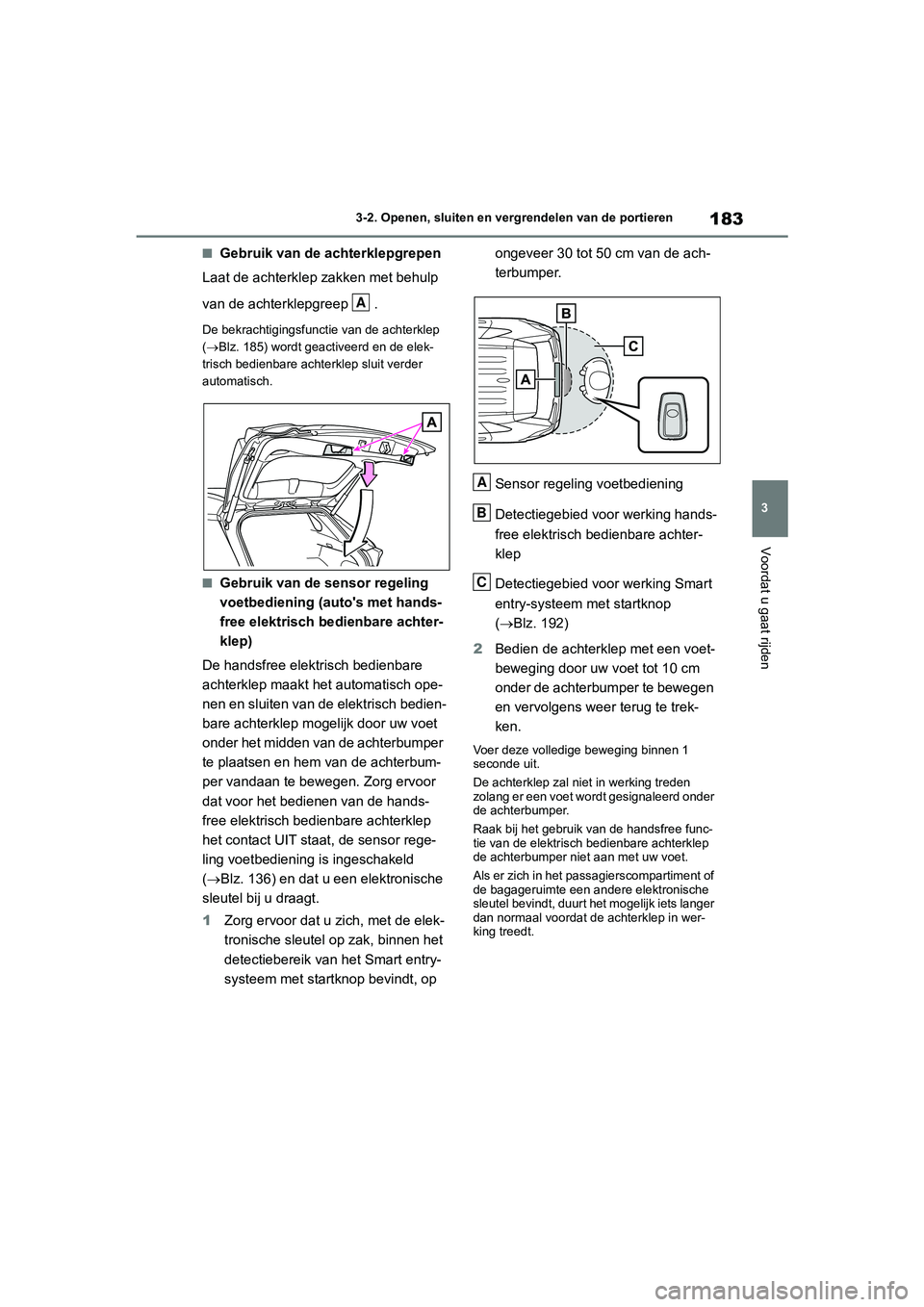

183
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de achterklepgrepen
Laat de achterklep zakken met behulp
van de achterklepgreep .
De bekrachtigingsfunctie van de achterklep
(  Blz. 185) wordt geactiveerd en de elek-
trisch bedienbare acht erklep sluit verder
automatisch.
■Gebruik van de sensor regeling
voetbediening (auto's met hands-
free elektrisch be dienbare achter-
klep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch ope-
nen en sluiten van de elektrisch bedien-
bare achterklep mogelijk door uw voet
onder het midden van de achterbumper
te plaatsen en hem van de achterbum-
per vandaan te bewegen. Zorg ervoor
dat voor het bedienen van de hands-
free elektrisch bedienbare achterklep
het contact UIT staat, de sensor rege-
ling voetbediening is ingeschakeld
(Blz. 136) en dat u een elektronische
sleutel bij u draagt.
1 Zorg ervoor dat u zich, met de elek-
tronische sleutel op zak, binnen het
detectiebereik van het Smart entry-
systeem met startknop bevindt, op ongeveer 30 tot 50 cm van de ach-
terbumper.
Sensor regeling voetbediening
Detectiegebied voor werking hands-
free elektrisch bedienbare achter-
klep
Detectiegebied voor werking Smart
entry-systeem met startknop
(Blz. 192)
2 Bedien de achterklep met een voet-
beweging door uw voet tot 10 cm
onder de achterbumper te bewegen
en vervolgens weer terug te trek-
ken.
Voer deze volledige beweging binnen 1
seconde uit.
De achterklep zal niet in werking treden
zolang er een voet wordt gesignaleerd onder
de achterbumper.
Raak bij het gebruik van de handsfree func-
tie van de elektrisch bedienbare achterklep
de achterbumper niet aan met uw voet.
Als er zich in het passagierscompartiment of
de bagageruimte een andere elektronische
sleutel bevindt, duurt het mogelijk iets langer
dan normaal voordat de achterklep in wer-
king treedt.
A
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 183 Monday, October 7, 2019 3:26 PM
