Uk∏ad monitorowania ciÊnienia
w ogumieniu wymaga kalibracji
w nast´pujàcych sytuacjach:
Po zamianie kó∏ miejscami.
Po zmianie ko∏a.
Po zarejestrowaniu nowych ko-
dów identyfikacyjnych. (
S. 582)
Podczas kalibracji uk∏adu aktualne
ciÊnienie w ogumieniu zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania pod-
czas kalibracji uk∏adu monito-
rowania ciÊnienia w ogumieniu
1Zaparkowaç samochód w bez-
piecznym miejscu i wy∏àczyç silnik.
Kalibracja nie jest mo˝liwa, gdy samo-
chód porusza si´.
2Doprowadziç ciÊnienie we wszyst-
kich oponach do prawid∏owej war-
toÊci dla zimnego ogumienia.
(
S. 678)
Upewniç si´, ˝e ciÊnienie we wszyst-
kich oponach zosta∏o doprowadzone do
prawid∏owej war toÊci dla zimnego ogu-
mienia. Uk∏ad monitorowania przyjmie
aktualny stan jako wzorcowy.
3Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan ON.
4Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, a nast´pnie wybraç .
5Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustawienia pojazdu”,
a nast´pnie przytrzymaç wciÊni´ty
przycisk .
6Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „TPWS”, a nast´pnie
nacisnàç przycisk .
7Nacisnàç przycisk lub
sterowania zespo∏em wskaêni-
ków, wybraç „Ustaw ciÊnienie”.
Nast´pnie przytrzymaç wciÊni´ty
przycisk .
Na wyÊwietlaczu wielofunkcyjnym poja-
wi si´ komunikat „Ustawienia uk∏adu
monitorowania ciÊnienia w ogumieniu”
i lampka ostrzegawcza ciÊnienia w ogu-
mieniu mignie 3 razy.
Gdy komunikat zniknie, kalibracja b´dzie
zakoƒczona.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie581
7
Kalibracja uk∏adu monitoro-
wania ciÊnienia w ogumieniu
(w niektórych wersjach)
UWAGA
Aby uniknàç uszkodzenia
zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u (wersje
z uk∏adem monitorowania ciÊnie-
nia w ogumieniu)
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajàce-
go mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem. Po u˝yciu Êrodka uszczelniajàcego
nale˝y podczas wymiany opony pami´-
taç o wymianie zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
(
S. 572, 585)
43 RAV4 OM42D20E 17/9/20 13:48 Page 581

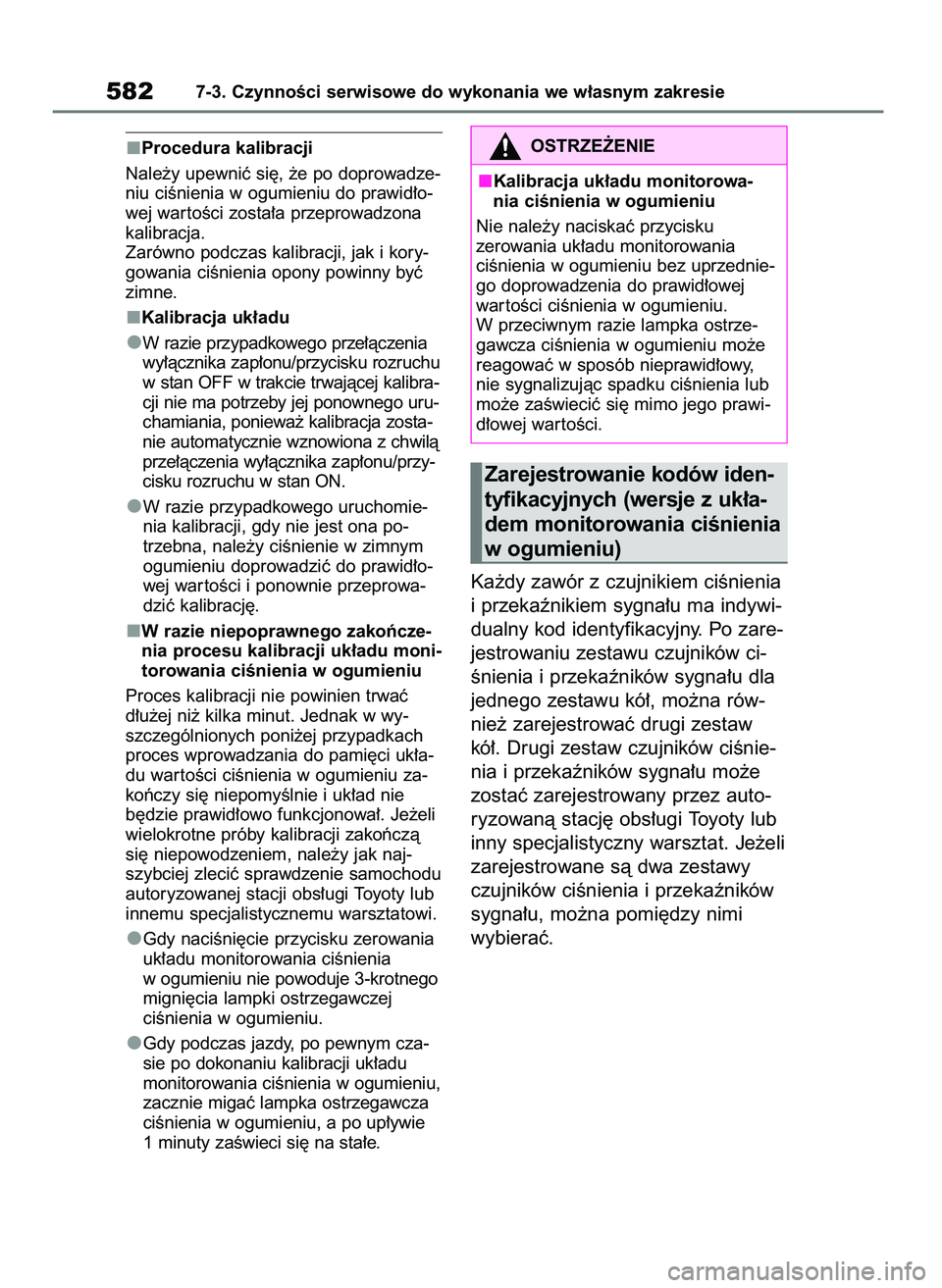

Procedura kalibracji
Nale˝y upewniç si´, ˝e po doprowadze-
niu ciÊnienia w ogumieniu do prawid∏o-
wej war toÊci zosta∏a przeprowadzona
kalibracja.
Zarówno podczas kalibracji, jak i kory-
gowania ciÊnienia opony powinny byç
zimne.
Kalibracja uk∏adu
W razie przypadkowego prze∏àczenia
wy∏àcznika zap∏onu/przycisku rozruchu
w stan OFF w trakcie trwajàcej kalibra-
cji nie ma potrzeby jej ponownego uru-
chamiania, poniewa˝ kalibracja zosta-
nie automatycznie wznowiona z chwilà
prze∏àczenia wy∏àcznika zap∏onu/przy-
cisku rozruchu w stan ON.
W razie przypadkowego uruchomie-
nia kalibracji, gdy nie jest ona po-
trzebna, nale˝y ciÊnienie w zimnym
ogumieniu doprowadziç do prawid∏o-
wej war toÊci i ponownie przeprowa-
dziç kalibracj´.
W razie niepoprawnego zakoƒcze-
nia procesu kalibracji uk∏adu moni-
torowania ciÊnienia w ogumieniu
Proces kalibracji nie powinien trwaç
d∏u˝ej ni˝ kilka minut. Jednak w wy-
szczególnionych poni˝ej przypadkach
proces wprowadzania do pami´ci uk∏a-
du war toÊci ciÊnienia w ogumieniu za-
koƒczy si´ niepomyÊlnie i uk∏ad nie
b´dzie prawid∏owo funkcjonowa∏. Je˝eli
wielokrotne próby kalibracji zakoƒczà
si´ niepowodzeniem, nale˝y jak naj-
szybciej zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Gdy naciÊni´cie przycisku zerowania
uk∏adu monitorowania ciÊnienia
w ogumieniu nie powoduje 3-krotnego
migni´cia lampki ostrzegawczej
ciÊnienia w ogumieniu.
Gdy podczas jazdy, po pewnym cza-
sie po dokonaniu kalibracji uk∏adu
monitorowania ciÊnienia w ogumieniu,
zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie
1 minuty zaÊwieci si´ na sta∏e.
Ka˝dy zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u ma indywi-
dualny kod identyfikacyjny. Po zare-
jestrowaniu zestawu czujników ci-
Ênienia i przekaêników sygna∏u dla
jednego zestawu kó∏, mo˝na rów-
nie˝ zarejestrowaç drugi zestaw
kó∏. Drugi zestaw czujników ciÊnie-
nia i przekaêników sygna∏u mo˝e
zostaç zarejestrowany przez auto-
ryzowanà stacj´ obs∏ugi Toyoty lub
inny specjalistyczny warsztat. Je˝eli
zarejestrowane sà dwa zestawy
czujników ciÊnienia i przekaêników
sygna∏u, mo˝na pomi´dzy nimi
wybieraç.
5827-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
OSTRZE˚ENIE
Kalibracja uk∏adu monitorowa-
nia ciÊnienia w ogumieniu
Nie nale˝y naciskaç przycisku
zerowania uk∏adu monitorowania
ciÊnienia w ogumieniu bez uprzednie-
go doprowadzenia do prawid∏owej
war toÊci ciÊnienia w ogumieniu.
W przeciwnym razie lampka ostrze-
gawcza ciÊnienia w ogumieniu mo˝e
reagowaç w sposób nieprawid∏owy,
nie sygnalizujàc spadku ciÊnienia lub
mo˝e zaÊwieciç si´ mimo jego prawi-
d∏owej war toÊci.
Zarejestrowanie kodów iden-
tyfikacyjnych (wersje z uk∏a-
dem monitorowania ciÊnienia
w ogumieniu)
43 RAV4 OM42D20E 17/9/20 13:48 Page 582

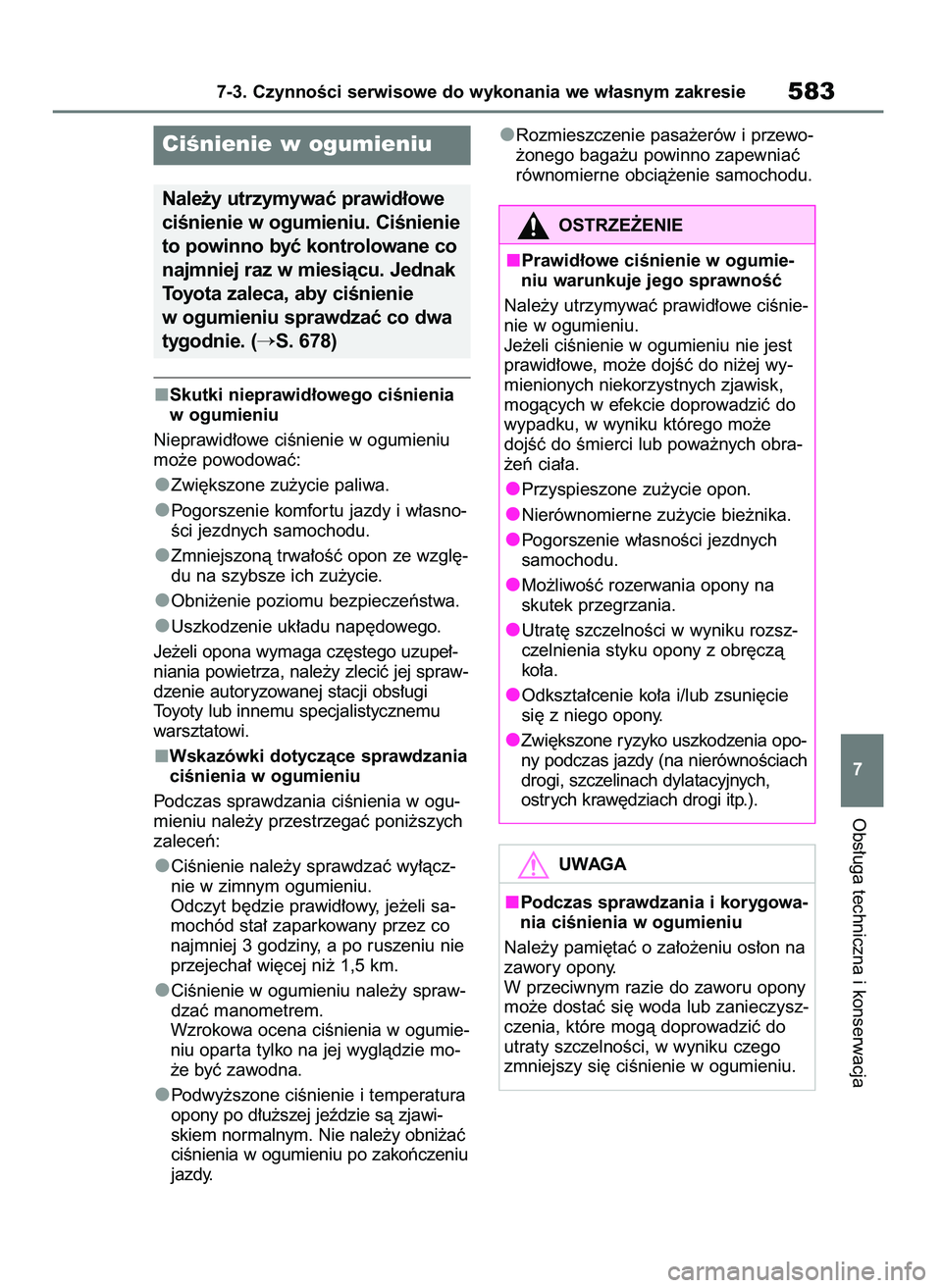

Skutki nieprawid∏owego ciÊnienia
w ogumieniu
Nieprawid∏owe ciÊnienie w ogumieniu
mo˝e powodowaç:
Zwi´kszone zu˝ycie paliwa.
Pogorszenie komfor tu jazdy i w∏asno-
Êci jezdnych samochodu.
Zmniejszonà trwa∏oÊç opon ze wzgl´-
du na szybsze ich zu˝ycie.
Obni˝enie poziomu bezpieczeƒstwa.
Uszkodzenie uk∏adu nap´dowego.
Je˝eli opona wymaga cz´stego uzupe∏-
niania powietrza, nale˝y zleciç jej spraw-
dzenie autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Wskazówki dotyczàce sprawdzania
ciÊnienia w ogumieniu
Podczas sprawdzania ciÊnienia w ogu-
mieniu nale˝y przestrzegaç poni˝szych
zaleceƒ:
CiÊnienie nale˝y sprawdzaç wy∏àcz-
nie w zimnym ogumieniu.
Odczyt b´dzie prawid∏owy, je˝eli sa-
mochód sta∏ zaparkowany przez co
najmniej 3 godziny, a po ruszeniu nie
przejecha∏ wi´cej ni˝ 1,5 km.
CiÊnienie w ogumieniu nale˝y spraw-
dzaç manometrem.
Wzrokowa ocena ciÊnienia w ogumie-
niu opar ta tylko na jej wyglàdzie mo-
˝e byç zawodna.
Podwy˝szone ciÊnienie i temperatura
opony po d∏u˝szej jeêdzie sà zjawi-
skiem normalnym. Nie nale˝y obni˝aç
ciÊnienia w ogumieniu po zakoƒczeniu
jazdy.Rozmieszczenie pasa˝erów i przewo-
˝onego baga˝u powinno zapewniaç
równomierne obcià˝enie samochodu.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie583
7
CiÊnienie w ogumieniu
Nale˝y utrzymywaç prawid∏owe
ciÊnienie w ogumieniu. CiÊnienie
to powinno byç kontrolowane co
najmniej raz w miesiàcu. Jednak
Toyota zaleca, aby ciÊnienie
w ogumieniu sprawdzaç co dwa
tygodnie. (
S. 678)
OSTRZE˚ENIE
Prawid∏owe ciÊnienie w ogumie-
niu warunkuje jego sprawnoÊç
Nale˝y utrzymywaç prawid∏owe ciÊnie-
nie w ogumieniu.
Je˝eli ciÊnienie w ogumieniu nie jest
prawid∏owe, mo˝e dojÊç do ni˝ej wy-
mienionych niekorzystnych zjawisk,
mogàcych w efekcie doprowadziç do
wypadku, w wyniku którego mo˝e
dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Przyspieszone zu˝ycie opon.
Nierównomierne zu˝ycie bie˝nika.
Pogorszenie w∏asnoÊci jezdnych
samochodu.
Mo˝liwoÊç rozerwania opony na
skutek przegrzania.
Utrat´ szczelnoÊci w wyniku rozsz-
czelnienia styku opony z obr´czà
ko∏a.
Odkszta∏cenie ko∏a i/lub zsuni´cie
si´ z niego opony.
Zwi´kszone ryzyko uszkodzenia opo-
ny podczas jazdy (na nierównoÊciach
drogi, szczelinach dylatacyjnych,
ostrych kraw´dziach drogi itp.).
UWAGA
Podczas sprawdzania i korygowa-
nia ciÊnienia w ogumieniu
Nale˝y pami´taç o za∏o˝eniu os∏on na
zawory opony.
W przeciwnym razie do zaworu opony
mo˝e dostaç si´ woda lub zanieczysz-
czenia, które mogà doprowadziç do
utraty szczelnoÊci, w wyniku czego
zmniejszy si´ ciÊnienie w ogumieniu.
43 RAV4 OM42D20E 17/9/20 13:48 Page 583

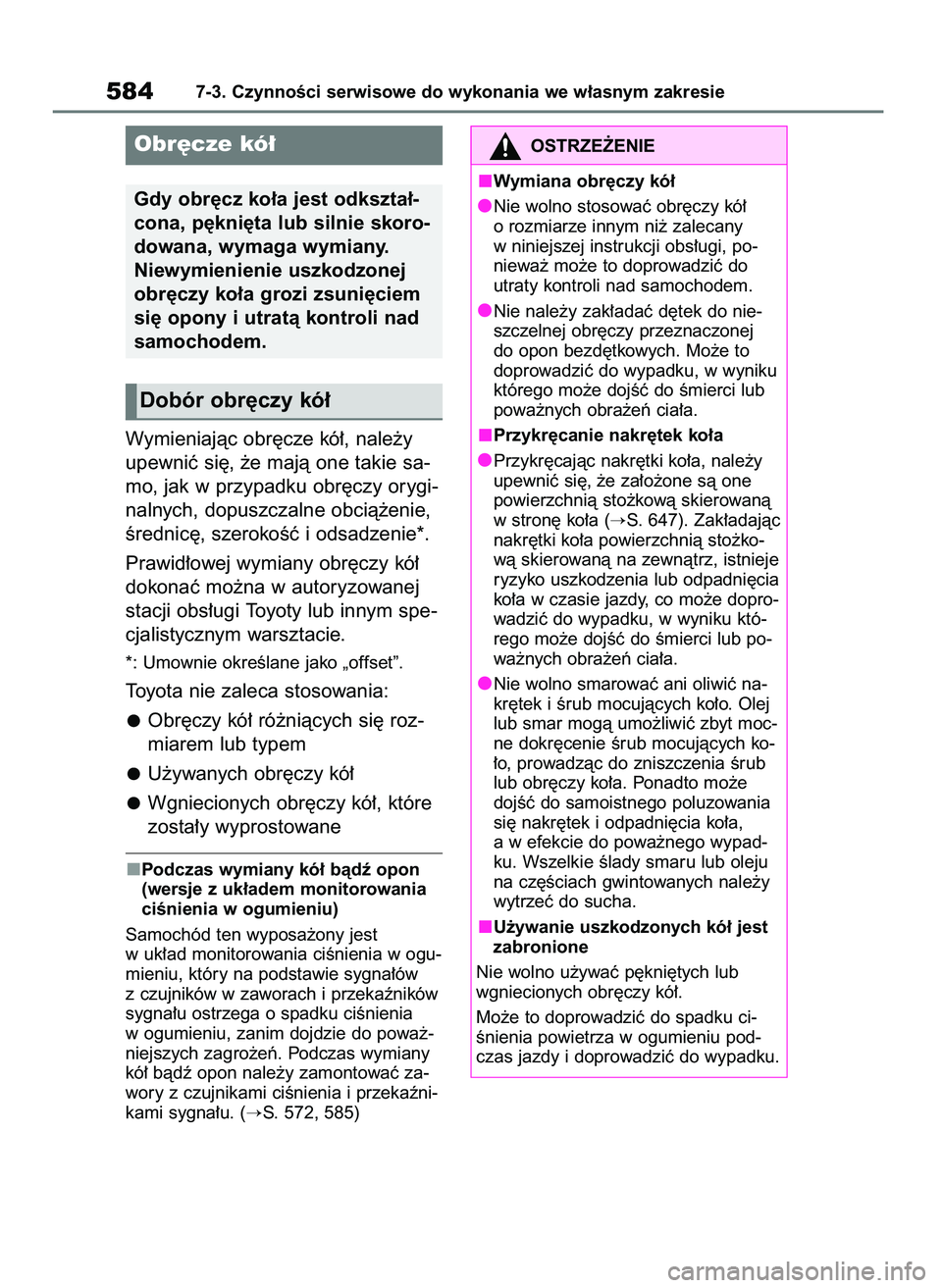

Wymieniajàc obr´cze kó∏, nale˝y
upewniç si´, ˝e majà one takie sa-
mo, jak w przypadku obr´czy orygi-
nalnych, dopuszczalne obcià˝enie,
Êrednic´, szerokoÊç i odsadzenie*.
Prawid∏owej wymiany obr´czy kó∏
dokonaç mo˝na w autoryzowanej
stacji obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztacie.
*: Umownie okreÊlane jako „offset”.
Toyota nie zaleca stosowania:
Obr´czy kó∏ ró˝niàcych si´ roz-
miarem lub typem
U˝ywanych obr´czy kó∏
Wgniecionych obr´czy kó∏, które
zosta∏y wyprostowane
Podczas wymiany kó∏ bàdê opon
(wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu)
Samochód ten wyposa˝ony jest
w uk∏ad monitorowania ciÊnienia w ogu-
mieniu, który na podstawie sygna∏ów
z czujników w zaworach i przekaêników
sygna∏u ostrzega o spadku ciÊnienia
w ogumieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ. Podczas wymiany
kó∏ bàdê opon nale˝y zamontowaç za-
wory z czujnikami ciÊnienia i przekaêni-
kami sygna∏u. (
S. 572, 585)
5847-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Obr´cze kó∏
Gdy obr´cz ko∏a jest odkszta∏-
cona, p´kni´ta lub silnie skoro-
dowana, wymaga wymiany.
Niewymienienie uszkodzonej
obr´czy ko∏a grozi zsuni´ciem
si´ opony i utratà kontroli nad
samochodem.
Dobór obr´czy kó∏
OSTRZE˚ENIE
Wymiana obr´czy kó∏
Nie wolno stosowaç obr´czy kó∏
o rozmiarze innym ni˝ zalecany
w niniejszej instrukcji obs∏ugi, po-
niewa˝ mo˝e to doprowadziç do
utraty kontroli nad samochodem.
Nie nale˝y zak∏adaç d´tek do nie-
szczelnej obr´czy przeznaczonej
do opon bezd´tkowych. Mo˝e to
doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub
powa˝nych obra˝eƒ cia∏a.
Przykr´canie nakr´tek ko∏a
Przykr´cajàc nakr´tki ko∏a, nale˝y
upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà
w stron´ ko∏a (
S. 647). Zak∏adajàc
nakr´tki ko∏a powierzchnià sto˝ko-
wà skierowanà na zewnàtrz, istnieje
ryzyko uszkodzenia lub odpadni´cia
ko∏a w czasie jazdy, co mo˝e dopro-
wadziç do wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub po-
wa˝nych obra˝eƒ cia∏a.
Nie wolno smarowaç ani oliwiç na-
kr´tek i Êrub mocujàcych ko∏o. Olej
lub smar mogà umo˝liwiç zbyt moc-
ne dokr´cenie Êrub mocujàcych ko-
∏o, prowadzàc do zniszczenia Êrub
lub obr´czy ko∏a. Ponadto mo˝e
dojÊç do samoistnego poluzowania
si´ nakr´tek i odpadni´cia ko∏a,
a w efekcie do powa˝nego wypad-
ku. Wszelkie Êlady smaru lub oleju
na cz´Êciach gwintowanych nale˝y
wytrzeç do sucha.
U˝ywanie uszkodzonych kó∏ jest
zabronione
Nie wolno u˝ywaç p´kni´tych lub
wgniecionych obr´czy kó∏.
Mo˝e to doprowadziç do spadku ci-
Ênienia powietrza w ogumieniu pod-
czas jazdy i doprowadziç do wypadku.
43 RAV4 OM42D20E 17/9/20 13:48 Page 584

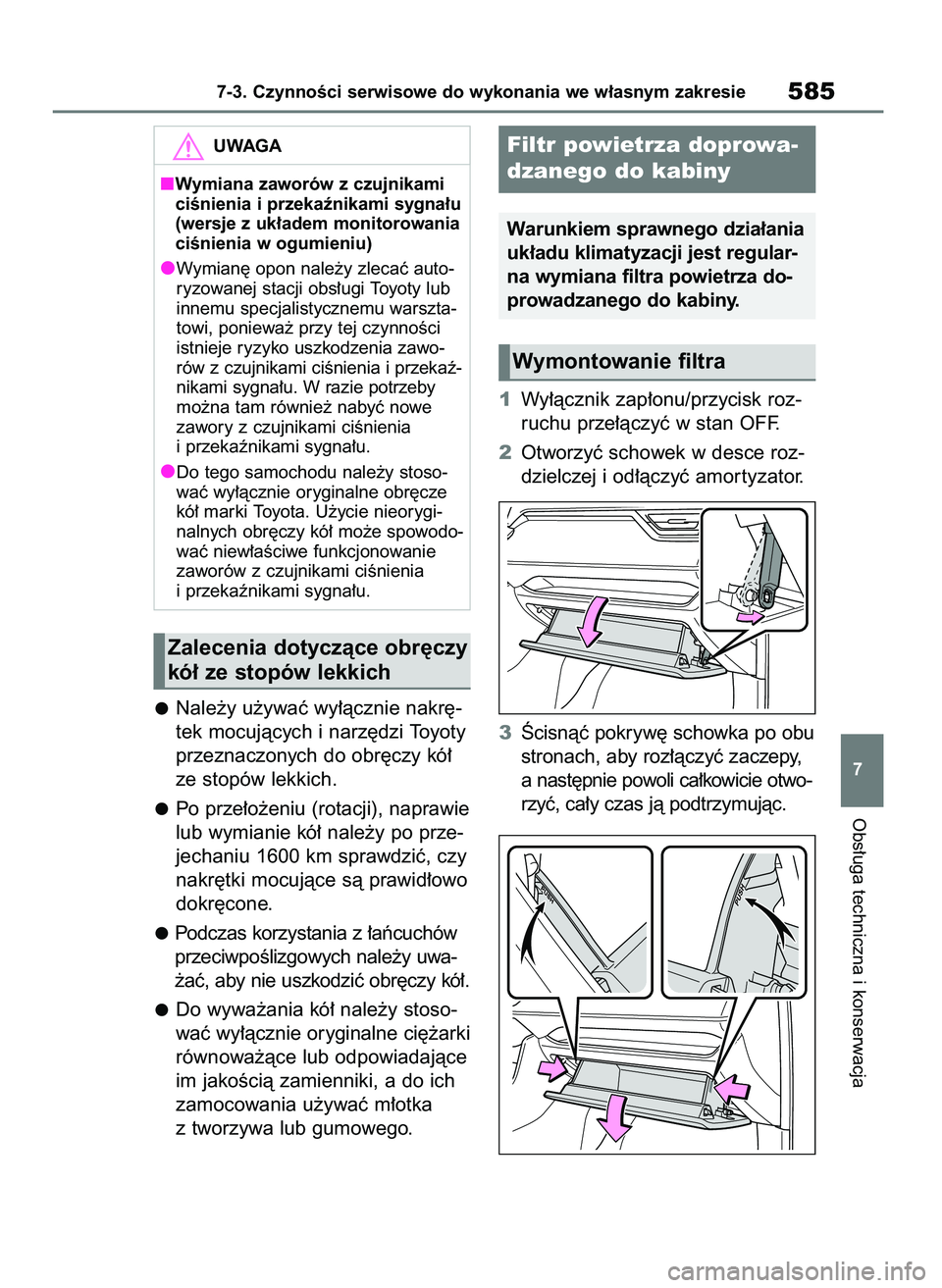

Nale˝y u˝ywaç wy∏àcznie nakr´-
tek mocujàcych i narz´dzi Toyoty
przeznaczonych do obr´czy kó∏
ze stopów lekkich.
Po prze∏o˝eniu (rotacji), naprawie
lub wymianie kó∏ nale˝y po prze-
jechaniu 1600 km sprawdziç, czy
nakr´tki mocujàce sà prawid∏owo
dokr´cone.
Podczas korzystania z ∏aƒcuchów
przeciwpoÊlizgowych nale˝y uwa-
˝aç, aby nie uszkodziç obr´czy kó∏.
Do wywa˝ania kó∏ nale˝y stoso-
waç wy∏àcznie oryginalne ci´˝arki
równowa˝àce lub odpowiadajàce
im jakoÊcià zamienniki, a do ich
zamocowania u˝ywaç m∏otka
z tworzywa lub gumowego.1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç schowek w desce roz-
dzielczej i od∏àczyç amor tyzator.
3Âcisnàç pokryw´ schowka po obu
stronach, aby roz∏àczyç zaczepy,
a nast´pnie powoli ca∏kowicie otwo-
rzyç, ca∏y czas jà podtrzymujàc.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie585
7
UWAGA
Wymiana zaworów z czujnikami
ciÊnienia i przekaênikami sygna∏u
(wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu)
Wymian´ opon nale˝y zlecaç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi, poniewa˝ przy tej czynnoÊci
istnieje ryzyko uszkodzenia zawo-
rów z czujnikami ciÊnienia i przekaê-
nikami sygna∏u. W razie potrzeby
mo˝na tam równie˝ nabyç nowe
zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Do tego samochodu nale˝y stoso-
waç wy∏àcznie oryginalne obr´cze
kó∏ marki Toyota. U˝ycie nieorygi-
nalnych obr´czy kó∏ mo˝e spowodo-
waç niew∏aÊciwe funkcjonowanie
zaworów z czujnikami ciÊnienia
i przekaênikami sygna∏u.
Zalecenia dotyczàce obr´czy
kó∏ ze stopów lekkich
Filtr powietrza doprowa-
dzanego do kabiny
Warunkiem sprawnego dzia∏ania
uk∏adu klimatyzacji jest regular-
na wymiana filtra powietrza do-
prowadzanego do kabiny.
Wymontowanie filtra
43 RAV4 OM42D20E 17/9/20 13:48 Page 585

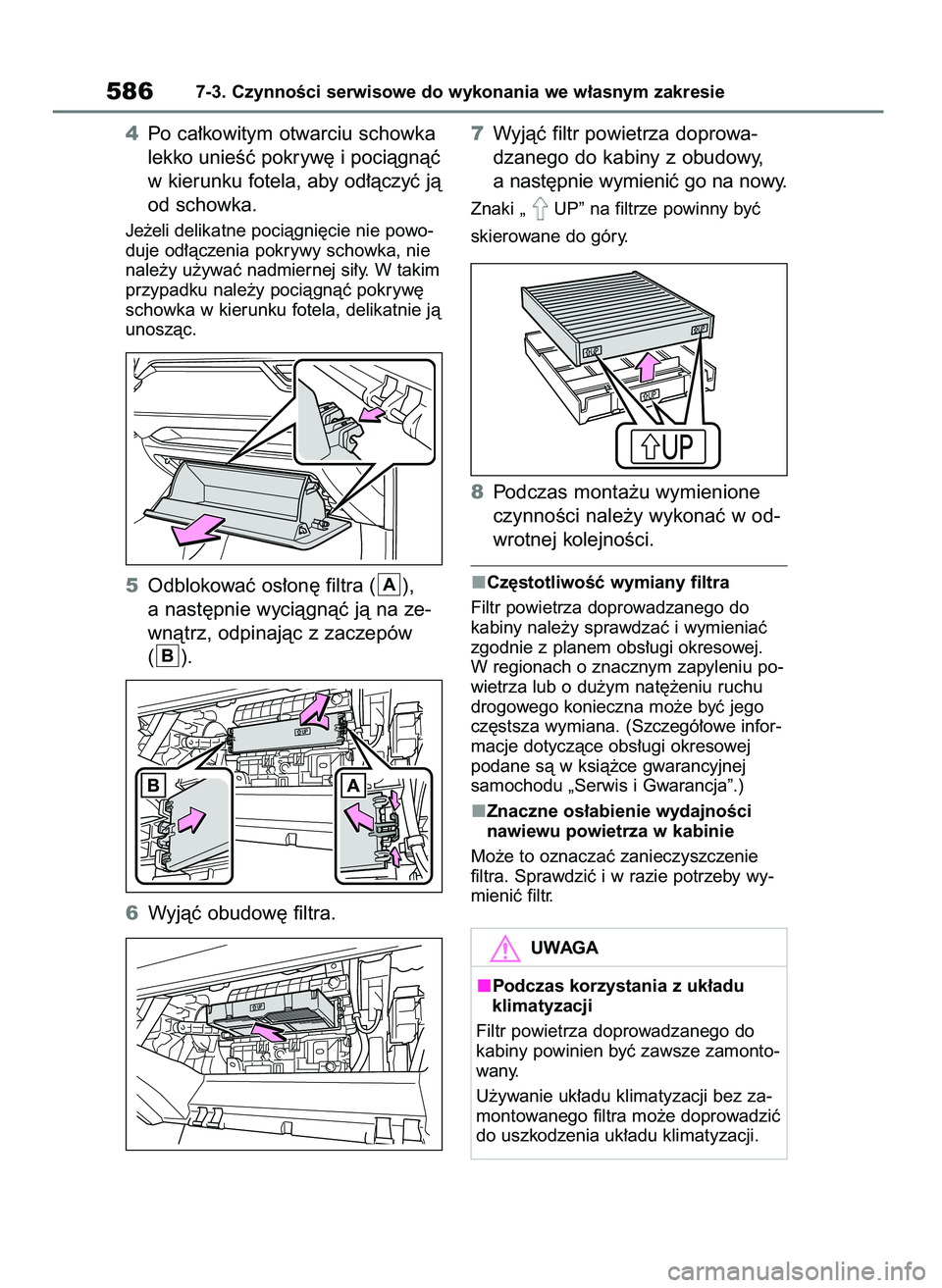

4Po ca∏kowitym otwarciu schowka
lekko unieÊç pokryw´ i pociàgnàç
w kierunku fotela, aby od∏àczyç jà
od schowka.
Je˝eli delikatne pociàgni´cie nie powo-
duje od∏àczenia pokrywy schowka, nie
nale˝y u˝ywaç nadmiernej si∏y. W takim
przypadku nale˝y pociàgnàç pokryw´
schowka w kierunku fotela, delikatnie jà
unoszàc.
5Odblokowaç os∏on´ filtra ( ),
a nast´pnie wyciàgnàç jà na ze-
wnàtrz, odpinajàc z zaczepów
().
6Wyjàç obudow´ filtra.7Wyjàç filtr powietrza doprowa-
dzanego do kabiny z obudowy,
a nast´pnie wymieniç go na nowy.
Znaki „ UP” na filtrze powinny byç
skierowane do góry.
8Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç w od-
wrotnej kolejnoÊci.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do
kabiny nale˝y sprawdzaç i wymieniaç
zgodnie z planem obs∏ugi okresowej.
W regionach o znacznym zapyleniu po-
wietrza lub o du˝ym nat´˝eniu ruchu
drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe infor-
macje dotyczàce obs∏ugi okresowej
podane sà w ksià˝ce gwarancyjnej
samochodu „Serwis i Gwarancja”.)
Znaczne os∏abienie wydajnoÊci
nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie
filtra. Sprawdziç i w razie potrzeby wy-
mieniç filtr.
B
A
5867-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas korzystania z uk∏adu
klimatyzacji
Filtr powietrza doprowadzanego do
kabiny powinien byç zawsze zamonto-
wany.
U˝ywanie uk∏adu klimatyzacji bez za-
montowanego filtra mo˝e doprowadziç
do uszkodzenia uk∏adu klimatyzacji.
43 RAV4 OM42D20E 17/9/20 13:48 Page 586

Zdejmowanie i zak∏adanie pióra
wycieraczki przedniej szyby
1Trzymajàc za rami´ wycieraczki
w pobli˝u zaczepu , najpierw
podnieÊç jà po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc rami´ wycieraczki do nor-
malnego po∏o˝enia, nale˝y najpierw
opuÊciç je po stronie pasa˝era, a na-
st´pnie po stronie kierowcy.
2Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà, podnieÊç
zaÊlepk´, tak jak pokazano na
ilustracji.
W celu unikni´cia ryzyka uszkodzenia
ramienia wycieraczki koƒcówk´ Êrubo-
kr´ta owinàç szmatkà.
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie587
7
UWAGA
Podczas od∏àczania pokrywy
schowka
Zawsze nale˝y post´powaç zgodnie
z opisem od∏àczania pokrywy schowka
(
S. 585). Je˝eli pokrywa schowka jest
od∏àczana niezgodnie z opisem, zawias
w schowku mo˝e ulec uszkodzeniu.
Zapobieganie uszkodzeniu os∏ony
filtra
Przesuwajàc os∏on´ filtra w kierunku
wskazanym przez strza∏k´, nie nale˝y
wywieraç du˝ego nacisku na zaczepy.
W przeciwnym razie mo˝e dojÊç do
ich uszkodzenia.
Wymiana gumek
wycieraczek
Podczas wymiany gumek wy-
cieraczek nale˝y wykonaç na-
st´pujàce czynnoÊci dla ka˝dej
z wycieraczek.
Wycieraczki przedniej szyby
43 RAV4 OM42D20E 17/9/20 13:48 Page 587

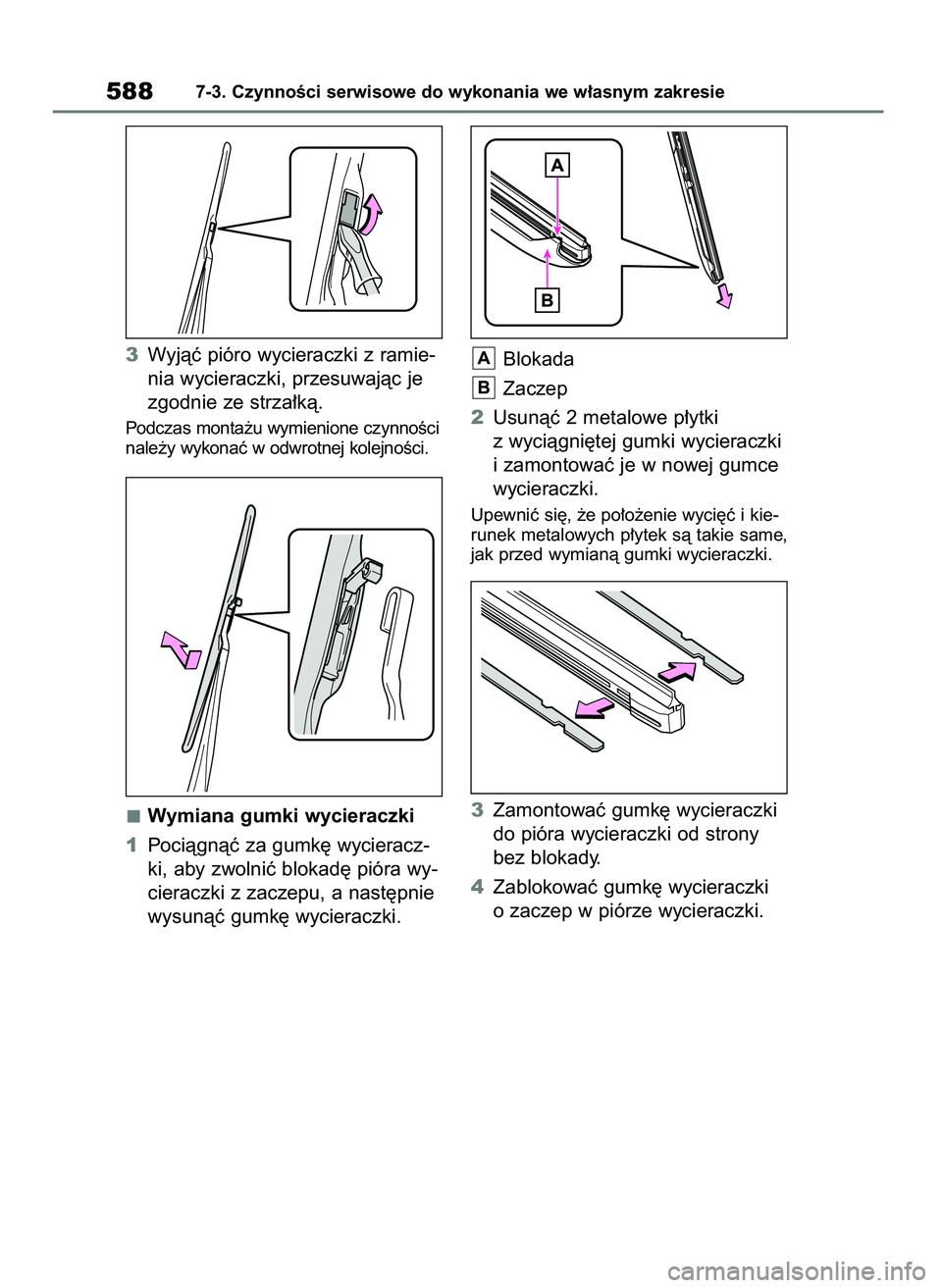

3Wyjàç pióro wycieraczki z ramie-
nia wycieraczki, przesuwajàc je
zgodnie ze strza∏kà.
Podczas monta˝u wymienione czynnoÊci
nale˝y wykonaç w odwrotnej kolejnoÊci.
Wymiana gumki wycieraczki
1Pociàgnàç za gumk´ wycieracz-
ki, aby zwolniç blokad´ pióra wy-
cieraczki z zaczepu, a nast´pnie
wysunàç gumk´ wycieraczki.Blokada
Zaczep
2Usunàç 2 metalowe p∏ytki
z wyciàgni´tej gumki wycieraczki
i zamontowaç je w nowej gumce
wycieraczki.
Upewniç si´, ˝e po∏o˝enie wyci´ç i kie-
runek metalowych p∏ytek sà takie same,
jak przed wymianà gumki wycieraczki.
3Zamontowaç gumk´ wycieraczki
do pióra wycieraczki od strony
bez blokady.
4Zablokowaç gumk´ wycieraczki
o zaczep w piórze wycieraczki.
B
A
5887-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42D20E 17/9/20 13:48 Page 588

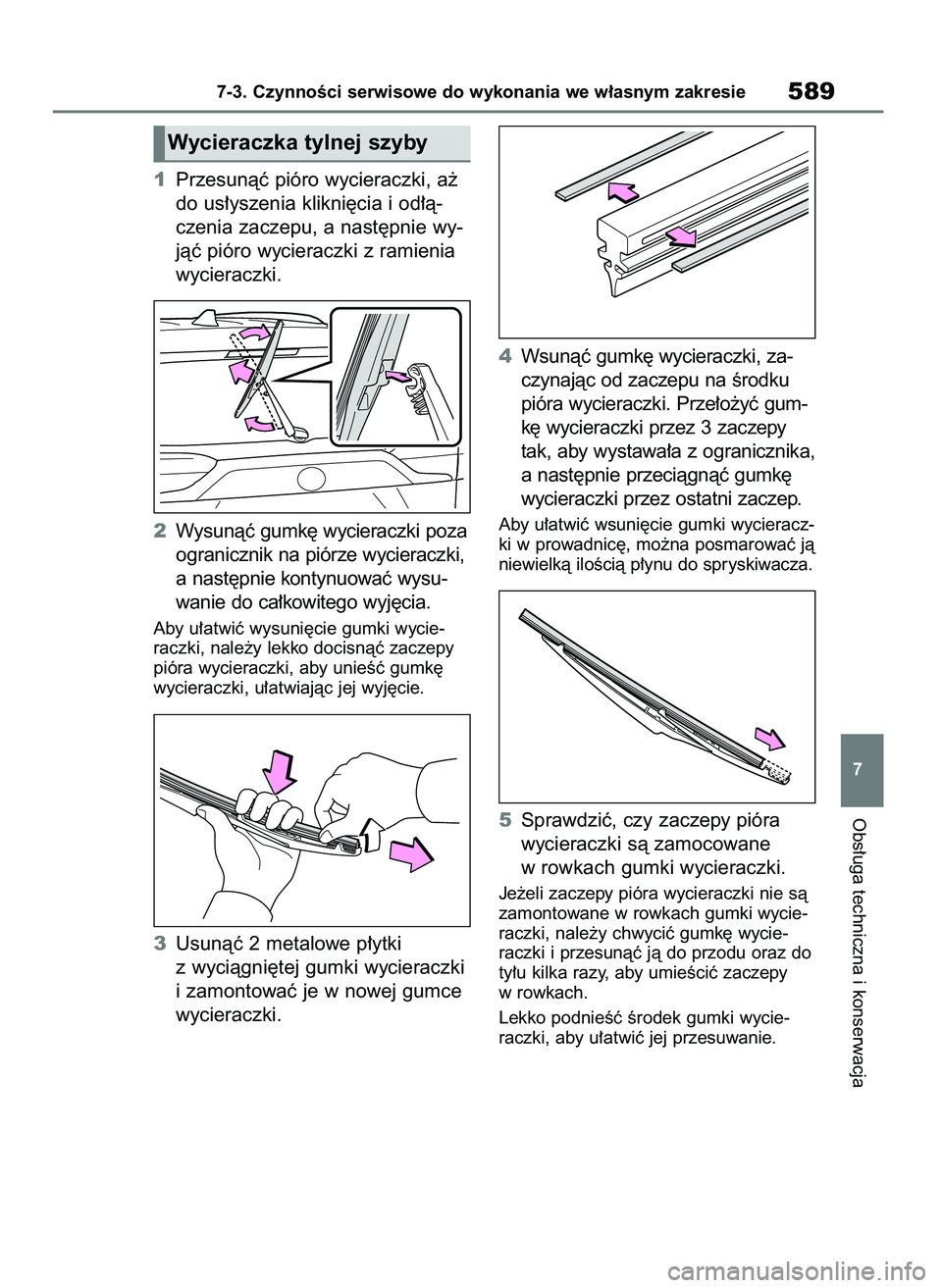

1Przesunàç pióro wycieraczki, a˝
do us∏yszenia klikni´cia i od∏à-
czenia zaczepu, a nast´pnie wy-
jàç pióro wycieraczki z ramienia
wycieraczki.
2Wysunàç gumk´ wycieraczki poza
ogranicznik na piórze wycieraczki,
a nast´pnie kontynuowaç wysu-
wanie do ca∏kowitego wyj´cia.
Aby u∏atwiç wysuni´cie gumki wycie-
raczki, nale˝y lekko docisnàç zaczepy
pióra wycieraczki, aby unieÊç gumk´
wycieraczki, u∏atwiajàc jej wyj´cie.
3Usunàç 2 metalowe p∏ytki
z wyciàgni´tej gumki wycieraczki
i zamontowaç je w nowej gumce
wycieraczki.4Wsunàç gumk´ wycieraczki, za-
czynajàc od zaczepu na Êrodku
pióra wycieraczki. Prze∏o˝yç gum-
k´ wycieraczki przez 3 zaczepy
tak, aby wystawa∏a z ogranicznika,
a nast´pnie przeciàgnàç gumk´
wycieraczki przez ostatni zaczep.
Aby u∏atwiç wsuni´cie gumki wycieracz-
ki w prowadnic´, mo˝na posmarowaç jà
niewielkà iloÊcià p∏ynu do spryskiwacza.
5Sprawdziç, czy zaczepy pióra
wycieraczki sà zamocowane
w rowkach gumki wycieraczki.
Je˝eli zaczepy pióra wycieraczki nie sà
zamontowane w rowkach gumki wycie-
raczki, nale˝y chwyciç gumk´ wycie-
raczki i przesunàç jà do przodu oraz do
ty∏u kilka razy, aby umieÊciç zaczepy
w rowkach.
Lekko podnieÊç Êrodek gumki wycie-
raczki, aby u∏atwiç jej przesuwanie.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie589
7
Wycieraczka tylnej szyby
43 RAV4 OM42D20E 17/9/20 13:48 Page 589

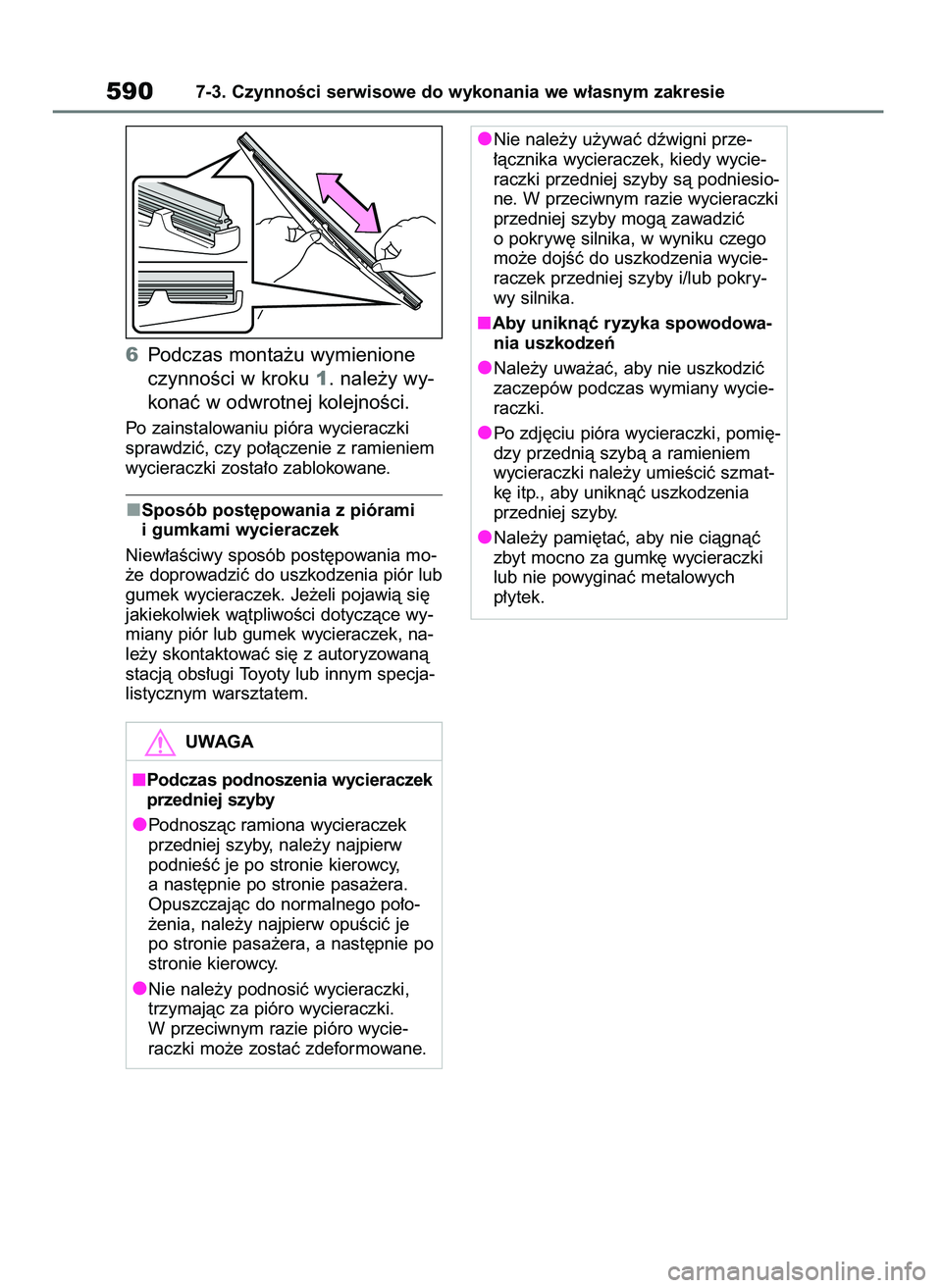

6Podczas monta˝u wymienione
czynnoÊci w kroku 1. nale˝y wy-
konaç w odwrotnej kolejnoÊci.
Po zainstalowaniu pióra wycieraczki
sprawdziç, czy po∏àczenie z ramieniem
wycieraczki zosta∏o zablokowane.
Sposób post´powania z piórami
i gumkami wycieraczek
Niew∏aÊciwy sposób post´powania mo-
˝e doprowadziç do uszkodzenia piór lub
gumek wycieraczek. Je˝eli pojawià si´
jakiekolwiek wàtpliwoÊci dotyczàce wy-
miany piór lub gumek wycieraczek, na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
5907-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Podczas podnoszenia wycieraczek
przedniej szyby
Podnoszàc ramiona wycieraczek
przedniej szyby, nale˝y najpierw
podnieÊç je po stronie kierowcy,
a nast´pnie po stronie pasa˝era.
Opuszczajàc do normalnego po∏o-
˝enia, nale˝y najpierw opuÊciç je
po stronie pasa˝era, a nast´pnie po
stronie kierowcy.
Nie nale˝y podnosiç wycieraczki,
trzymajàc za pióro wycieraczki.
W przeciwnym razie pióro wycie-
raczki mo˝e zostaç zdeformowane.
Nie nale˝y u˝ywaç dêwigni prze-
∏àcznika wycieraczek, kiedy wycie-
raczki przedniej szyby sà podniesio-
ne. W przeciwnym razie wycieraczki
przedniej szyby mogà zawadziç
o pokryw´ silnika, w wyniku czego
mo˝e dojÊç do uszkodzenia wycie-
raczek przedniej szyby i/lub pokry-
wy silnika.
Aby uniknàç ryzyka spowodowa-
nia uszkodzeƒ
Nale˝y uwa˝aç, aby nie uszkodziç
zaczepów podczas wymiany wycie-
raczki.
Po zdj´ciu pióra wycieraczki, pomi´-
dzy przednià szybà a ramieniem
wycieraczki nale˝y umieÊciç szmat-
k´ itp., aby uniknàç uszkodzenia
przedniej szyby.
Nale˝y pami´taç, aby nie ciàgnàç
zbyt mocno za gumk´ wycieraczki
lub nie powyginaç metalowych
p∏ytek.
43 RAV4 OM42D20E 17/9/20 13:48 Page 590
