TOYOTA RAV4 2020 Návod na použití (in Czech)

51
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

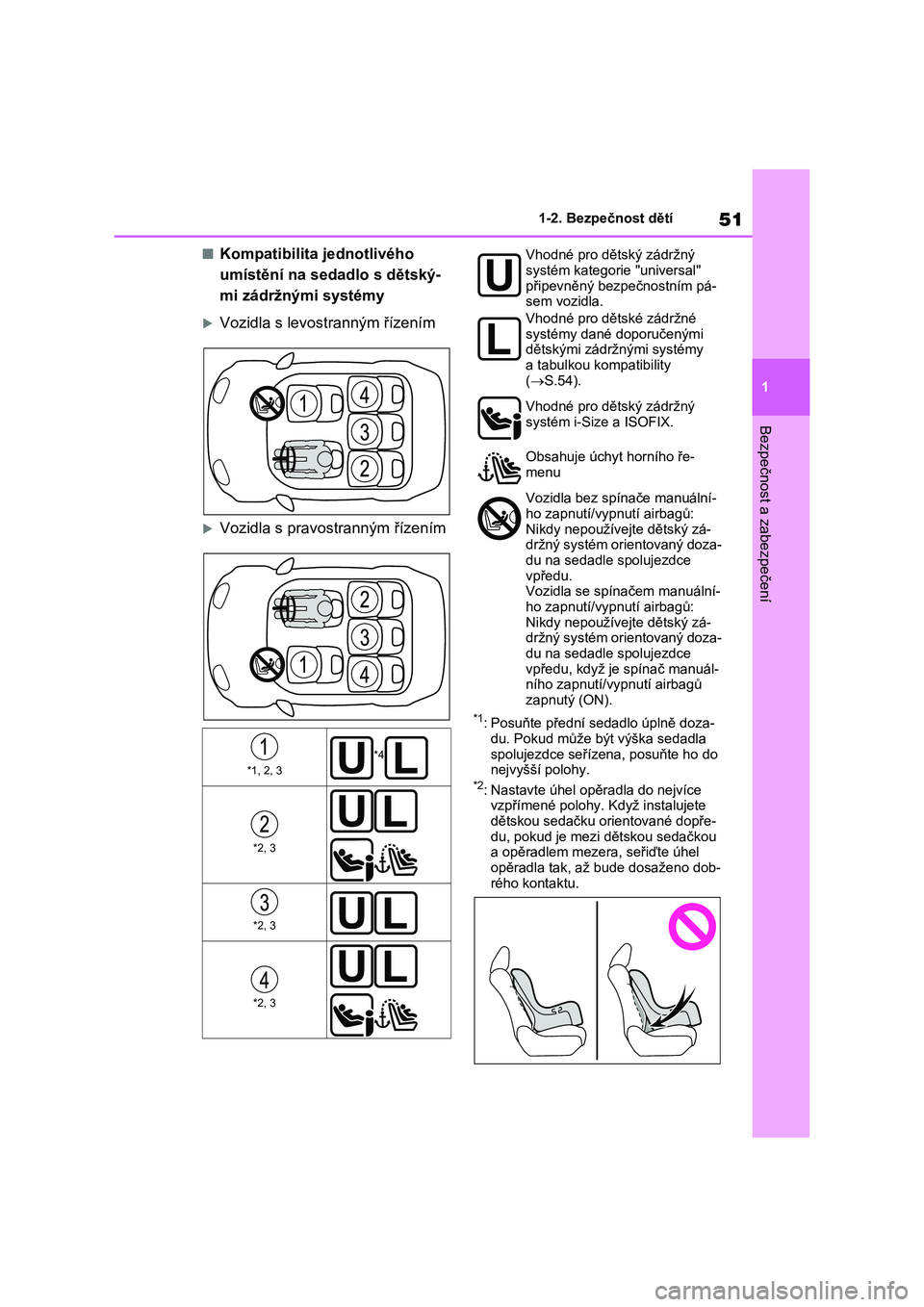

■Kompatibilita jednotlivého
umístění na sedadlo s dětský-
mi zádržnými systémy
Vozidla s levostranným řízením
Vozidla s pravos tranným řízením
*1: Posuňte přední sedadlo úplně doza-
du. Pokud může b ýt výška sedadla spolujezdce seřízena, posuňte ho do
nejvyšší polohy.*2: Nastavte úhel opěradla do nejvíce vzpřímené polohy. Když instalujete
dětskou sedačku orientované dopře-
du, pokud je mezi dětskou sedačkou a opěradlem mezera, seřiďte úhel
opěradla tak, až bude dosaženo dob-
rého kontaktu.
*1, 2, 3*4
*2, 3
*2, 3
*2, 3
Vhodné pro dě tský zádržný systém kategorie "universal"
připevněný bezpečnostním pá-
sem vozidla.
Vhodné pro dětské zádržné
systémy dané doporučenými dětskými zádržnými systémy
a tabulkou kompatibility
( S.54).
Vhodné pro dě tský zádržný
systém i-Size a ISOFIX.
Obsahuje úchyt horního ře- menu
Vozidla bez spínače manuální-
ho zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zá- držný systém orientovaný doza-
du na sedadle spolujezdce
vpředu. Vozidla se spínačem manuální-
ho zapnutí/vypnutí airbagů:
Nikdy nepoužívejte dětský zá- držný systém orientovaný doza-
du na sedadle spolujezdce
vpředu, když je spínač manuál- ního zapnutí/vypnutí airbagů
zapnutý (ON).

521-2. Bezpečnost dětí

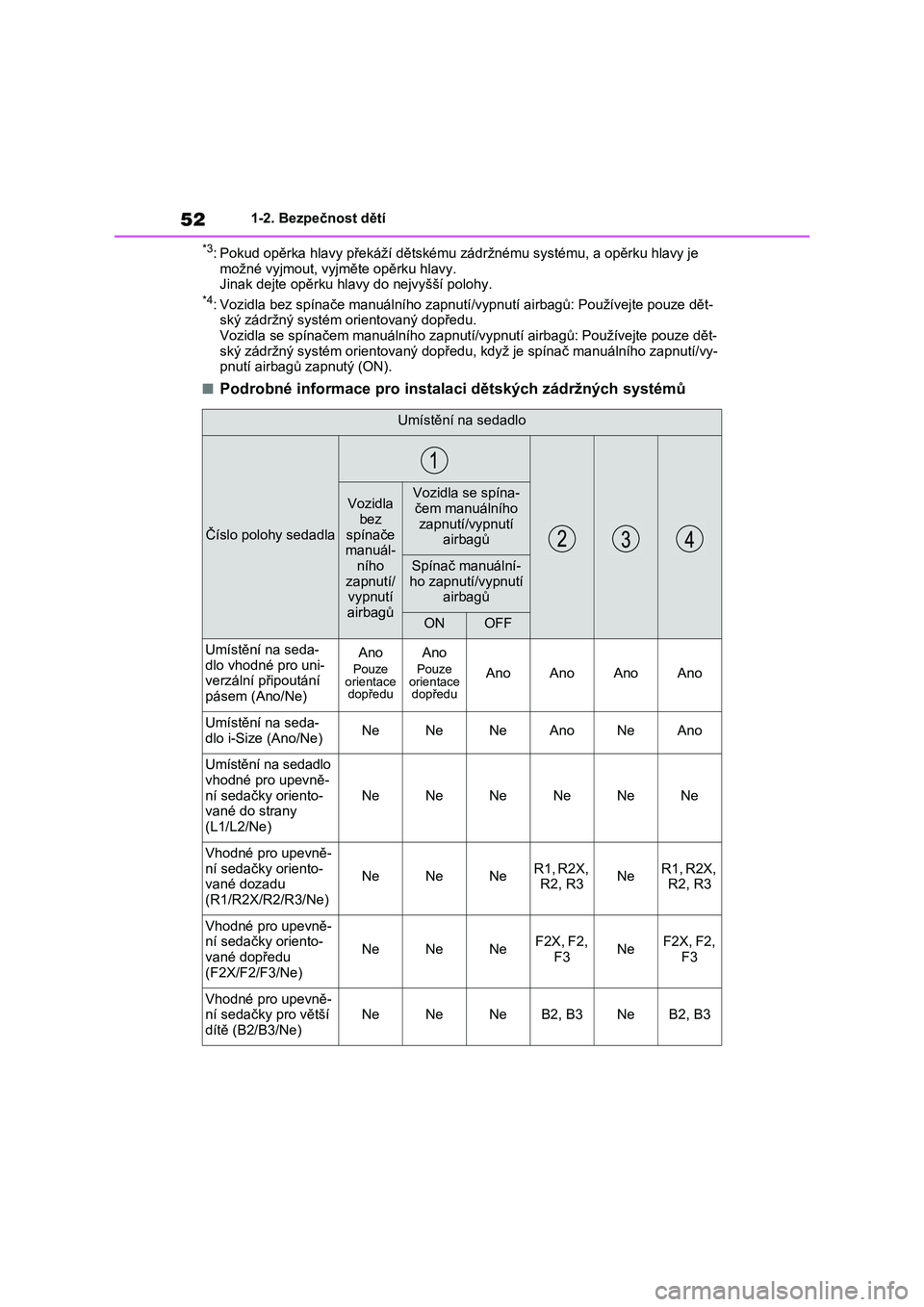

*3: Pokud opěrka hlavy překáží dětskému zádržnému systému, a opěrku hlavy je
možné vyjmout, vyjměte opěrku hlavy. Jinak dejte opěrku hl avy do nejvyšší polohy.*4: Vozidla bez spínače manuálního zapnutí/vypnutí airbagů: Používejte pouze dět-
ský zádržný systém orientovaný dopředu. Vozidla se spínačem manuálního zapnutí/vypnutí airbagů: Používe jte pouze dět-
ský zádržný systém orientovaný dopředu, když je spínač manuálního zapnutí/vy-
pnutí airbagů zapnutý (ON).
■Podrobné informace pro instalaci dětských zádržných systémů
Umístění na sedadlo
Číslo polohy sedadla
Vozidla
bez spínače
manuál-
ního zapnutí/
vypnutí
airbagů
Vozidla se spína-
čem manuálního
zapnutí/vypnutí airbagů
Spínač manuální-ho zapnutí/vypnutí
airbagů
ONOFF
Umístění na seda- dlo vhodné pro uni-
verzální připoutání
pásem (Ano/Ne)
Ano
Pouze orientace dopředu
Ano
Pouze orientace dopředu
AnoAnoAnoAno
Umístění na seda-
dlo i-Size (Ano/Ne)NeNeNeAnoNeAno
Umístění na sedadlo
vhodné pro upevně- ní sedačky oriento-
vané do strany
(L1/L2/Ne)
NeNeNeNeNeNe
Vhodné pro upevně-
ní sedačky oriento-
vané dozadu (R1/R2X/R2/R3/Ne)
NeNeNeR1, R2X,
R2, R3NeR1, R2X,
R2, R3
Vhodné pro upevně- ní sedačky oriento-
vané dopředu
(F2X/F2/F3/Ne)
NeNeNeF2X, F2,
F3NeF2X, F2,
F3
Vhodné pro upevně-
ní sedačky pro větší dítě (B2/B3/Ne)NeNeNeB2, B3NeB2, B3

53
1 1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

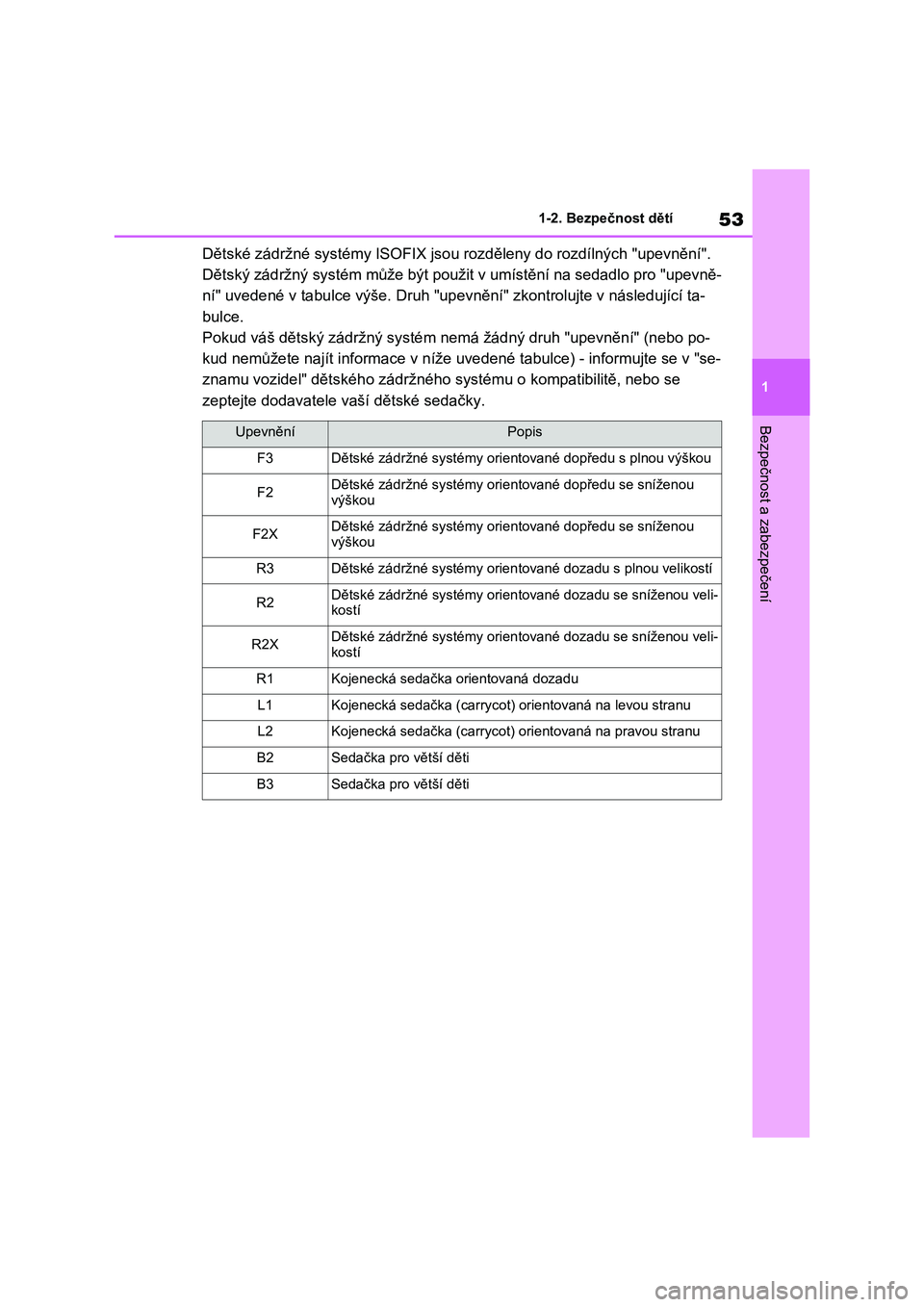

Dětské zádržné systémy ISOFIX jsou rozděleny do rozdílných "upevnění".
Dětský zádržný systém může být použit v umístění na sedadlo pro "upevně-
ní" uvedené v tabulce výše. Druh "upevnění" zkontrolujte v následující ta-
bulce.
Pokud váš dětský zádržný systém nemá žádný druh "upevnění" (nebo po-
kud nemůžete najít informace v níže uvedené tabulce) - informujte se v "se-
znamu vozidel" dětského zádržného systému o kompatibilitě, nebo se
zeptejte dodavatele vaší dětské sedačky.
UpevněníPopis
F3Dětské zádržné systémy orientované dopředu s plnou výškou
F2Dětské zádržné systémy orientované dopředu se sníženou
výškou
F2XDětské zádržné systémy orientované dopředu se sníženou
výškou
R3Dětské zádržné systémy orientované dozadu s plnou velikostí
R2Dětské zádržné systémy orientované dozadu se sníženou veli-
kostí
R2XDětské zádržné systémy orientované dozadu se sníženou veli-
kostí
R1Kojenecká sedačka orientovaná dozadu
L1Kojenecká sedačka (carrycot) orientovaná na levou stranu
L2Kojenecká sedačka (carrycot) orientovaná na pravou stranu
B2Sedačka pro větší děti
B3Sedačka pro větší děti

541-2. Bezpečnost dětí

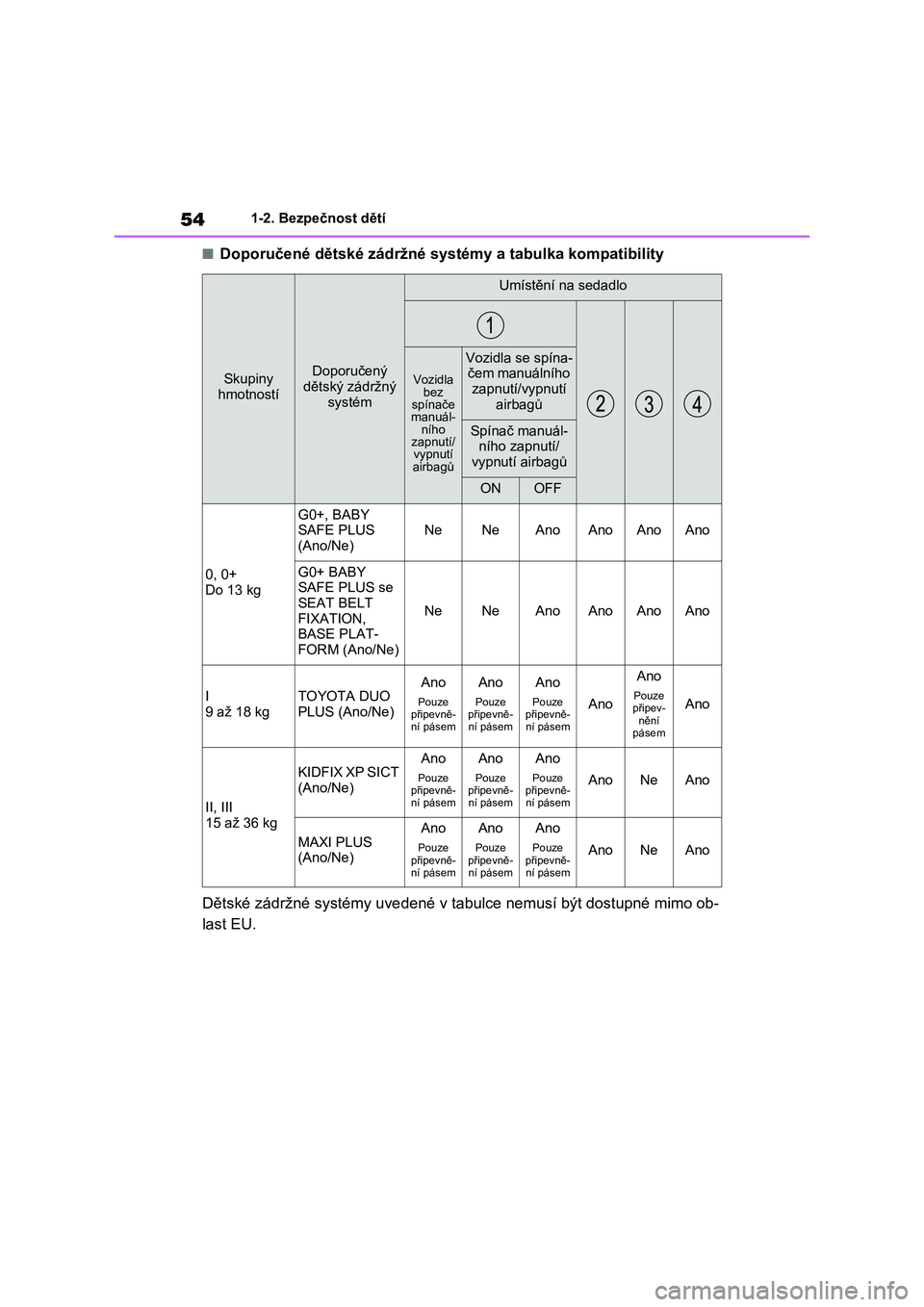

■Doporučené dětské zádržné systémy a tabulka kompatibility
Dětské zádržné systémy uvedené v tabulce nemusí být dostupné mimo ob-
last EU.
Skupiny hmotností
Doporučený
dětský zádržný
systém
Umístění na sedadlo
Vozidla bez spínače manuál-ního zapnutí/ vypnutí airbagů
Vozidla se spína-
čem manuálního
zapnutí/vypnutí airbagů
Spínač manuál-ního zapnutí/
vypnutí airbagů
ONOFF
0, 0+
Do 13 kg
G0+, BABY SAFE PLUS
(Ano/Ne)
NeNeAnoAnoAnoAno
G0+ BABY
SAFE PLUS se
SEAT BELT FIXATION,
BASE PLAT-
FORM (Ano/Ne)
NeNeAnoAnoAnoAno
I 9 až 18 kgTOYOTA DUO PLUS (Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Ano
Pouze připev- nění pásem
Ano
II, III
15 až 36 kg
KIDFIX XP SICT
(Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
AnoNeAno
MAXI PLUS (Ano/Ne)
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
Ano
Pouze připevně- ní pásem
AnoNeAno

55
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

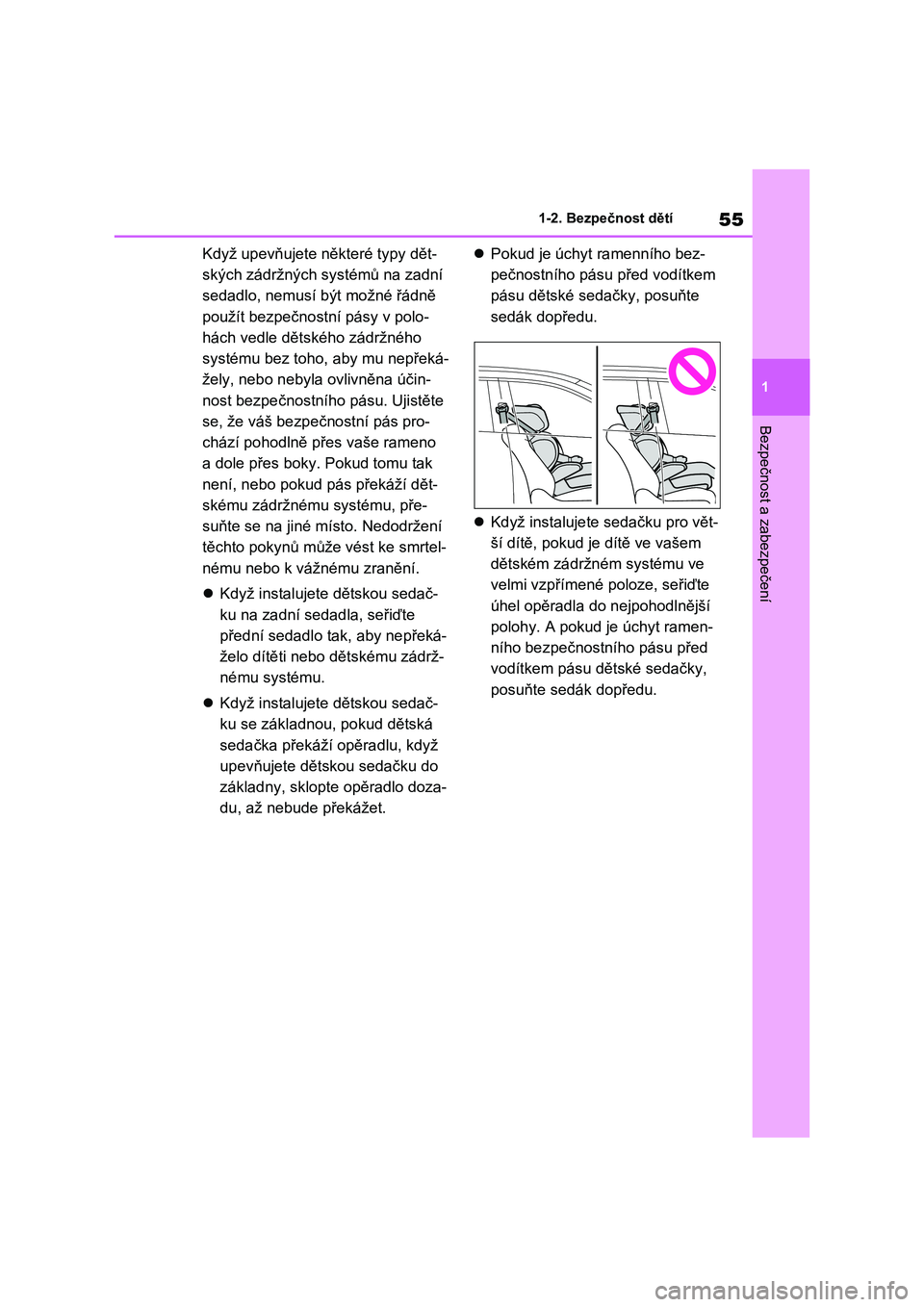

Když upevňujete některé typy dět-
ských zádržných systémů na zadní
sedadlo, nemusí být možné řádně
použít bezpečnostní pásy v polo-
hách vedle dětsk ého zádržného
systému bez toho, aby mu nepřeká-
žely, nebo nebyla ovlivněna účin-
nost bezpečnostního pásu. Ujistěte
se, že váš bezpe čnostní pás pro-
chází pohodlně přes vaše rameno
a dole přes boky. Pokud tomu tak
není, nebo pokud pás překáží dět-
skému zádržnému systému, pře-
suňte se na jiné místo. Nedodržení
těchto pokynů může vést ke smrtel-
nému nebo k vážnému zranění.
 Když instalujete dětskou sedač-
ku na zadní sedadla, seřiďte
přední sedadlo tak, aby nepřeká-
želo dítěti nebo dětskému zádrž-
nému systému.
 Když instalujete dětskou sedač-
ku se základnou, pokud dětská
sedačka překáží o pěradlu, když
upevňujete dětskou sedačku do
základny, sklopte opěradlo doza-
du, až nebude překážet.
 Pokud je úchyt ramenního bez-
pečnostního pásu před vodítkem
pásu dětské sedačky, posuňte
sedák dopředu.
 Když instalujete sedačku pro vět-
ší dítě, pokud je dítě ve vašem
dětském zádržn ém systému ve
velmi vzpřímené poloze, seřiďte
úhel opěradla do nejpohodlnější
polohy. A pokud je úchyt ramen-
ního bezpečnostního pásu před
vodítkem pásu dětské sedačky,
posuňte sedák dopředu.

561-2. Bezpečnost dětí

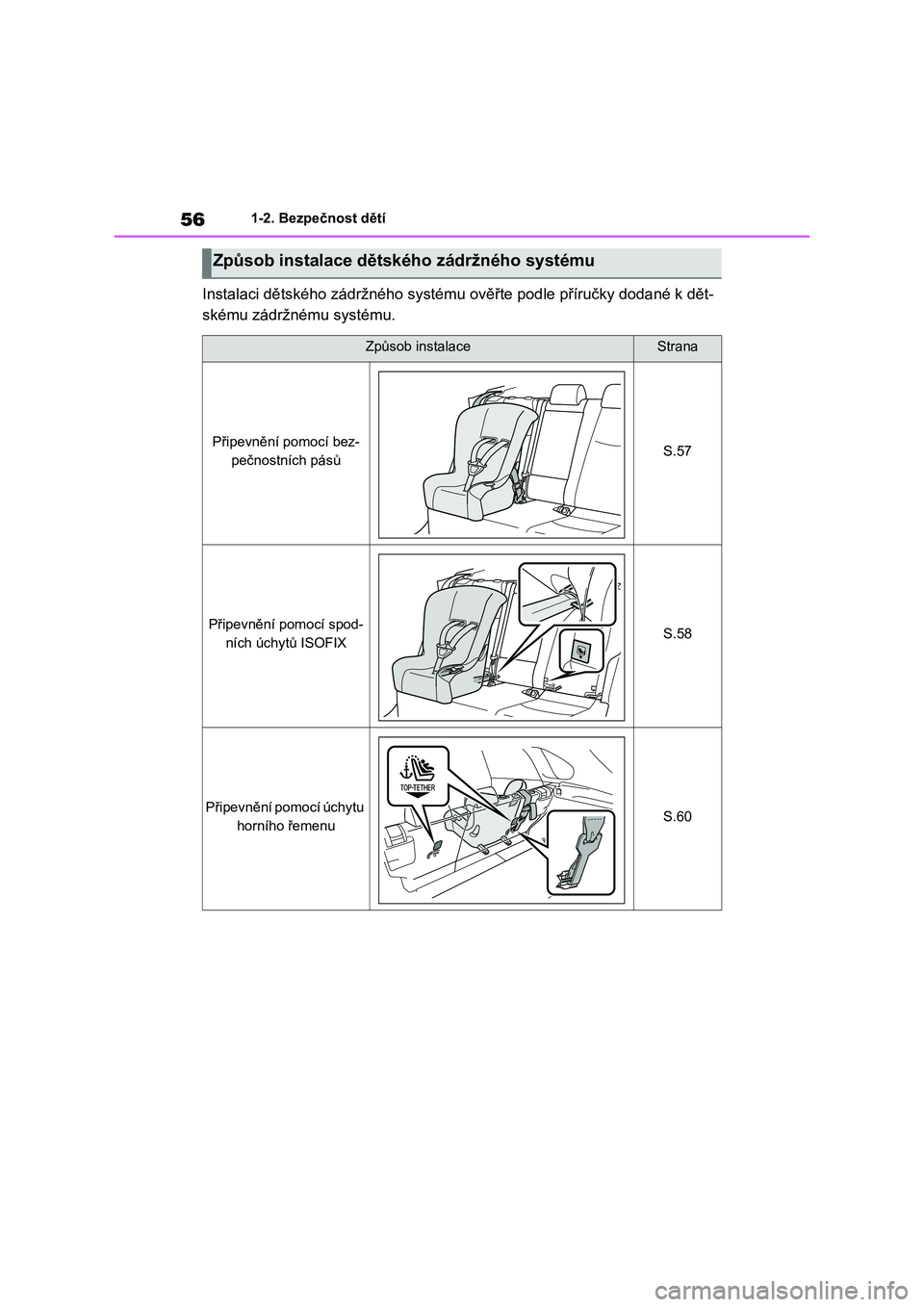

Instalaci dětského zádržného systému ověřte podle příručky dodané k dět-
skému zádržnému systému.
Způsob instalace dětského zádržného systému
Způsob instalaceStrana
Připevnění pomocí bez-
pečnostních pásůS.57
Připevnění pomocí spod-
ních úchytů ISOFIXS.58
Připevnění pomocí úchytu
horního řemenuS.60

57
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

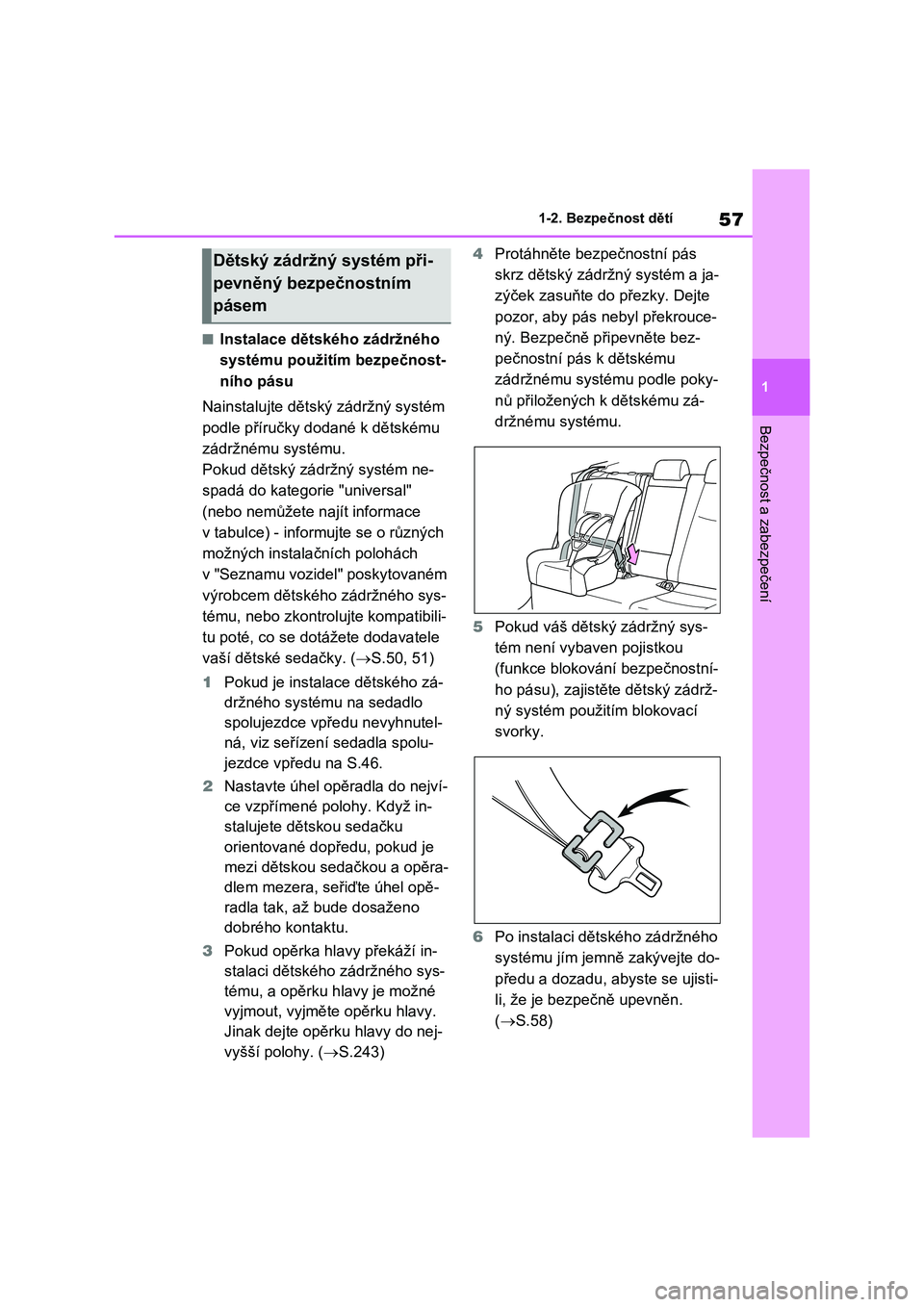

■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.50, 51)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.46.
2 Nastavte úhel opěradla do nejví-
ce vzpřímené polohy. Když in-
stalujete dětskou sedačku
orientované dopředu, pokud je
mezi dětskou sedačkou a opěra-
dlem mezera, seřiďte úhel opě-
radla tak, až bude dosaženo
dobrého kontaktu.
3 Pokud opěrka hlavy překáží in-
stalaci dětského zádržného sys-
tému, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.243)
4 Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Dejte
pozor, aby pás nebyl překrouce-
ný. Bezpečně připevněte bez-
pečnostní pás k dětskému
zádržnému systému podle poky-
nů přiložených k dětskému zá-
držnému systému.
5 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
6 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.58)
Dětský zádržný systém při-
pevněný bezpečnostním
pásem

581-2. Bezpečnost dětí

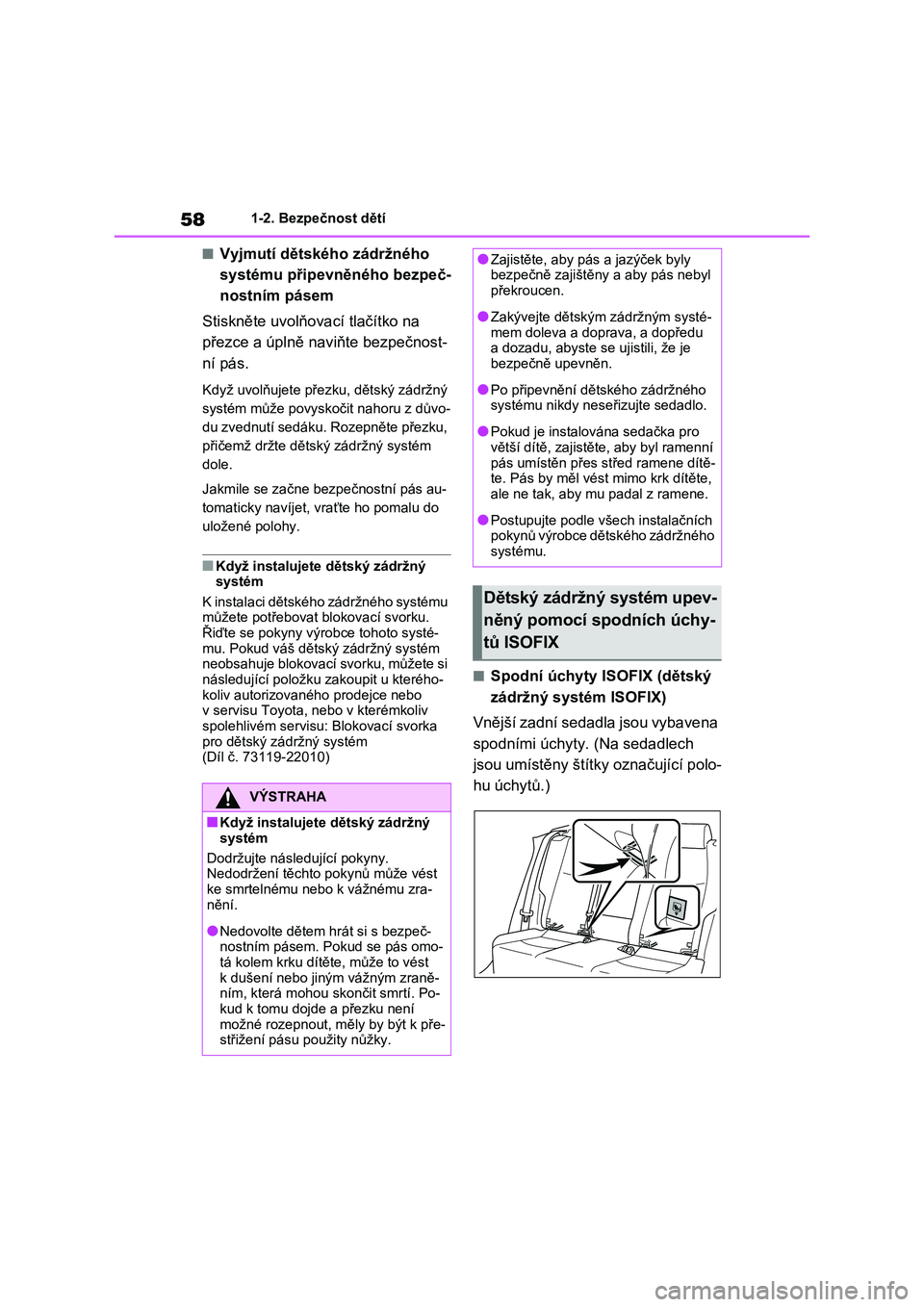

■Vyjmutí dětského zádržného
systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na
přezce a úplně naviňte bezpečnost-
ní pás.
Když uvolňujete přez ku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vr aťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný
systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svorku.
Řiďte se pokyny vý robce tohoto systé-
mu. Pokud váš dět ský zádržný systém neobsahuje blokovací svorku, můžete si
následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém (Díl č. 73119-22010)
■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější zadní sedadla jsou vybavena
spodními úchyty. (Na sedadlech
jsou umístěny štítky označující polo-
hu úchytů.)VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hrát si s bezpeč-
nostním pásem. Pokud se pás omo- tá kolem krku dítěte, může to vést
k dušení nebo jiným vážným zraně-
ním, která mohou skončit smrtí. Po- kud k tomu dojde a přezku není
možné rozepnout, mě ly by být k pře-
střižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu
a dozadu, abyste se ujistili, že je bezpečně upevněn.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Pokud je instalována sedačka pro větší dítě, zajistět e, aby byl ramenní
pás umístěn přes s třed ramene dítě-
te. Pás by měl vést mimo krk dítěte, ale ne tak, aby m u padal z ramene.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
Dětský zádržný systém upev-
něný pomocí spodních úchy-
tů ISOFIX

59
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

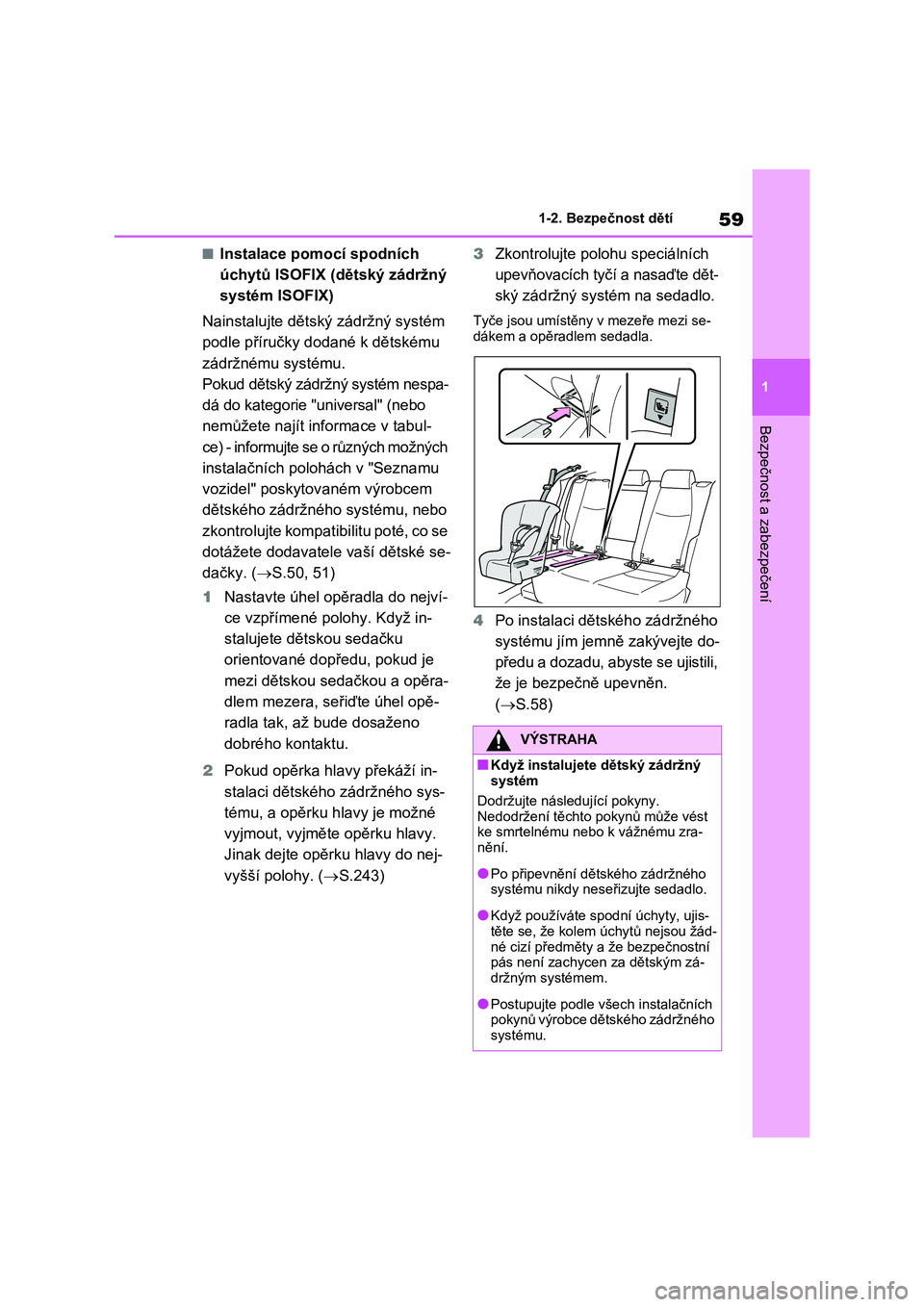

■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém nespa-
dá do kategorie "universal" (nebo
nemůžete najít inf ormace v tabul-
ce) - informujte se o různých možných
instalačních polohách v "Seznamu
vozidel" poskytov aném výrobcem
dětského zádržného systému, nebo
zkontrolujte kompatibilitu poté, co se
dotážete dodavatele vaší dětské se-
dačky. ( S.50, 51)
1 Nastavte úhel opěradla do nejví-
ce vzpřímené polohy. Když in-
stalujete dětskou sedačku
orientované dopředu, pokud je
mezi dětskou sedačkou a opěra-
dlem mezera, seřiďte úhel opě-
radla tak, až bude dosaženo
dobrého kontaktu.
2 Pokud opěrka hlavy překáží in-
stalaci dětského zádržného sys-
tému, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.243)
3 Zkontrolujte polohu speciálních
upevňovacích tyčí a nasaďte dět-
ský zádržný systém na sedadlo.
Tyče jsou umístěny v mezeře mezi se-
dákem a opěradlem sedadla.
4 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujistili,
že je bezpeč ně upevněn.
( S.58)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra- nění.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Když používáte spodní úchyty, ujis- těte se, že kolem úchytů nejsou žád-
né cizí předměty a že bezpečnostní
pás není zachyce n za dětským zá- držným systémem.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.

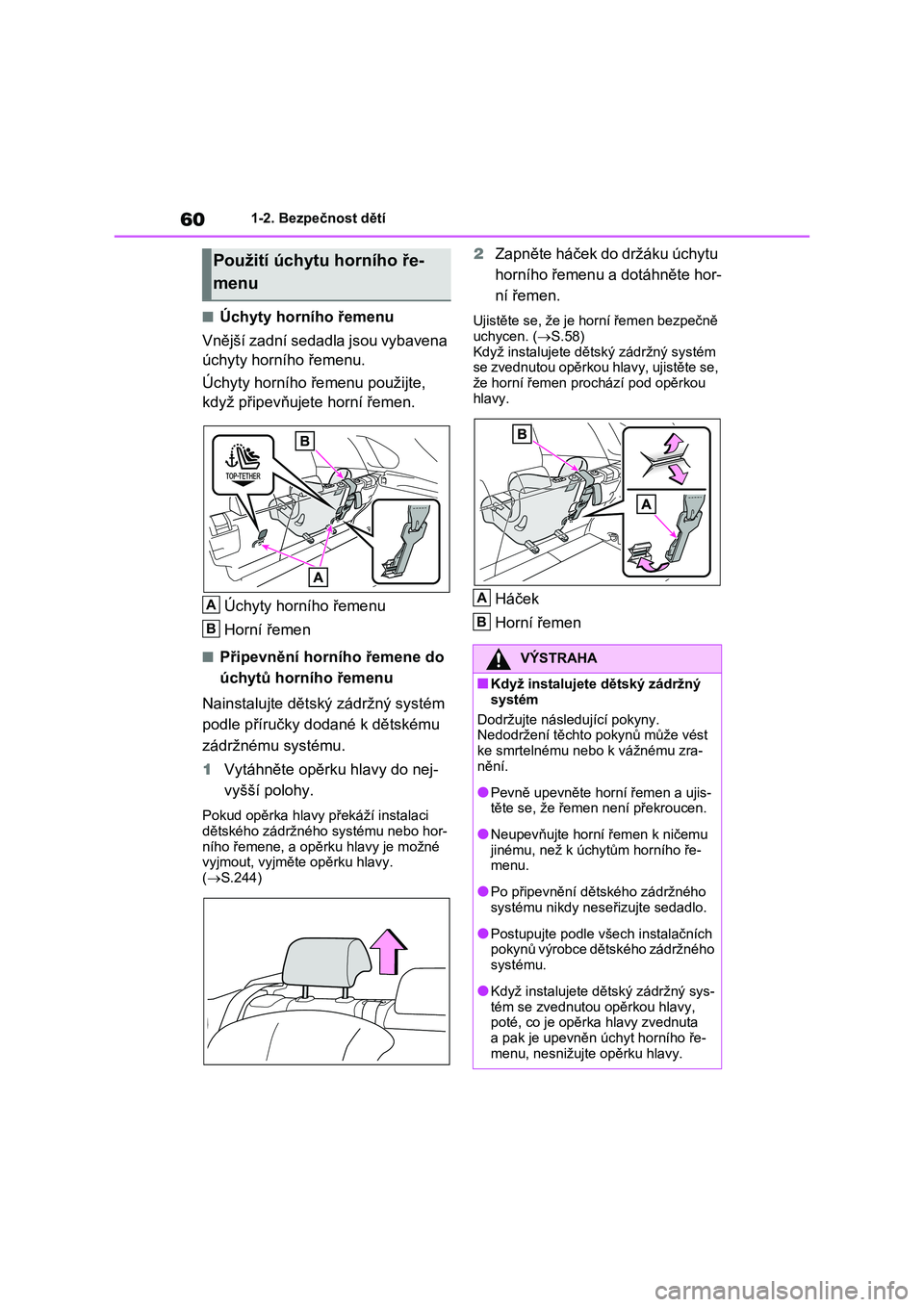

601-2. Bezpečnost dětí
■Úchyty horního řemenu
Vnější zadní sedadla jsou vybavena
úchyty horního řemenu.
Úchyty horního řemenu použijte,
když připevňujete horní řemen.
Úchyty horního řemenu
Horní řemen
■Připevnění horního řemene do
úchytů horního řemenu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
1 Vytáhněte opěrku hlavy do nej-
vyšší polohy.
Pokud opěrka hlavy překáží instalaci
dětského zádržného systému nebo hor- ního řemene, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
( S.244)
2Zapněte háček do držáku úchytu
horního řemenu a dotáhněte hor-
ní řemen.
Ujistěte se, že je horní řemen bezpečně
uchycen. ( S.58) Když instalujete dětský zádržný systém
se zvednutou opěrkou hlavy, ujistěte se,
že horní řemen proc hází pod opěrkou hlavy.
Háček
Horní řemen
Použití úchytu horního ře-
menu
A
B
9é675$+$
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Pevně upevněte horní řemen a ujis-
těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu
jinému, než k úchytům horního ře- menu.
●Po připevnění dětského zádržného systému nikdy neseř izujte sedadlo.
●Postupujte podle všech instalačních pokynů výrobce dětského zádržného
systému.
●Když instalujete dětský zádržný sys-
tém se zvednutou opěrkou hlavy,
poté, co je opěrka hlavy zvednuta a pak je upevněn úc hyt horního ře-
menu, nesnižujte opěrku hlavy.
A
B
