1122-1. Instrumentgrupp
OM42D32SE
■Avstängning av inställningsdisplay
●Vid följande tillfällen avbryts inställ-
ningsdisplayen tillfälligt.
• Om ett varningsmeddelande visas på
informationsdisplayen
• Om bilen kommer i rörelse
●Inställningar av funktioner som inte
finns i bilen visas inte.
●Om en funktion är avstängd kan rela-
terade inställningar av den funktionen
inte väljas.
Välj för att visa varningsmeddelanden
och föreslagna åtgärder om en funk-
tionsstörning känns av. ( →sid. 425)
Visar förslag för föraren i följande
situationer. Använd kontrollerna på
ratten för att välja ett visat förslag.
■Förslag att slå på strålkas-
tarna
Om strålkastaromkopplaren är i
annat läge än eller , och
körhastigheten är 5 km/tim eller
högre under en viss tid när omgiv-
ningen är mörk visas ett medde-
lande med förslag.
■Förslag att släcka strålkas-
tarna
Om strålkastarna är påslagna under
en viss tid med ef ter att startknap-
pen har stängts av visas ett medde-
lande med en rekommendation.
När strålkastaromkopplaren är i
läge AUTO:
Meddelandet med f rågan om du vill
stänga av strålkastarna visas. Välj
”Ja” för att släck a strålkastarna.
Om förardörren öppnas efter att start-
knappen har stängts av visas inte detta
meddelande med rekommendation.
■Förslag till att stänga med
elfönsterhissarna (länkat till
vindrutetorkarna)
Om vindrutetorkarna används
medan ett fönster är öppet visas ett
meddelande med frågan om du vill
stänga fönstren. F ör att stänga alla
fönstren, välj ”Ja”.
■Specialinställningar
Förslagsfunktionen kan sättas på eller
stängas av. (Funktio ner som kan anpas-
sas: →sid. 476)
VARNING
■Säkerhetsåtgärder vid inställning
av display
Eftersom hybridsystemet måste vara
igång medan displayen ställs in bör
du se till att bil en är parkerad på en
plats med bra ventila tion. I ett slutet
utrymme, som ett garage, kan avga-
ser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfa ll eller utgöra en
allvarlig hälsorisk.
OBSERVERA
■Medan displayen ställs in
För att undvika att 12-voltsbatteriet
laddas ur ska hybri dsystemet vara i
gång medan displayen ställs in.
Display för
varningsmeddelande
Förslagsfunktion
OM42D32SE.book Page 112 Tuesday, September 22, 2020 10:04 AM

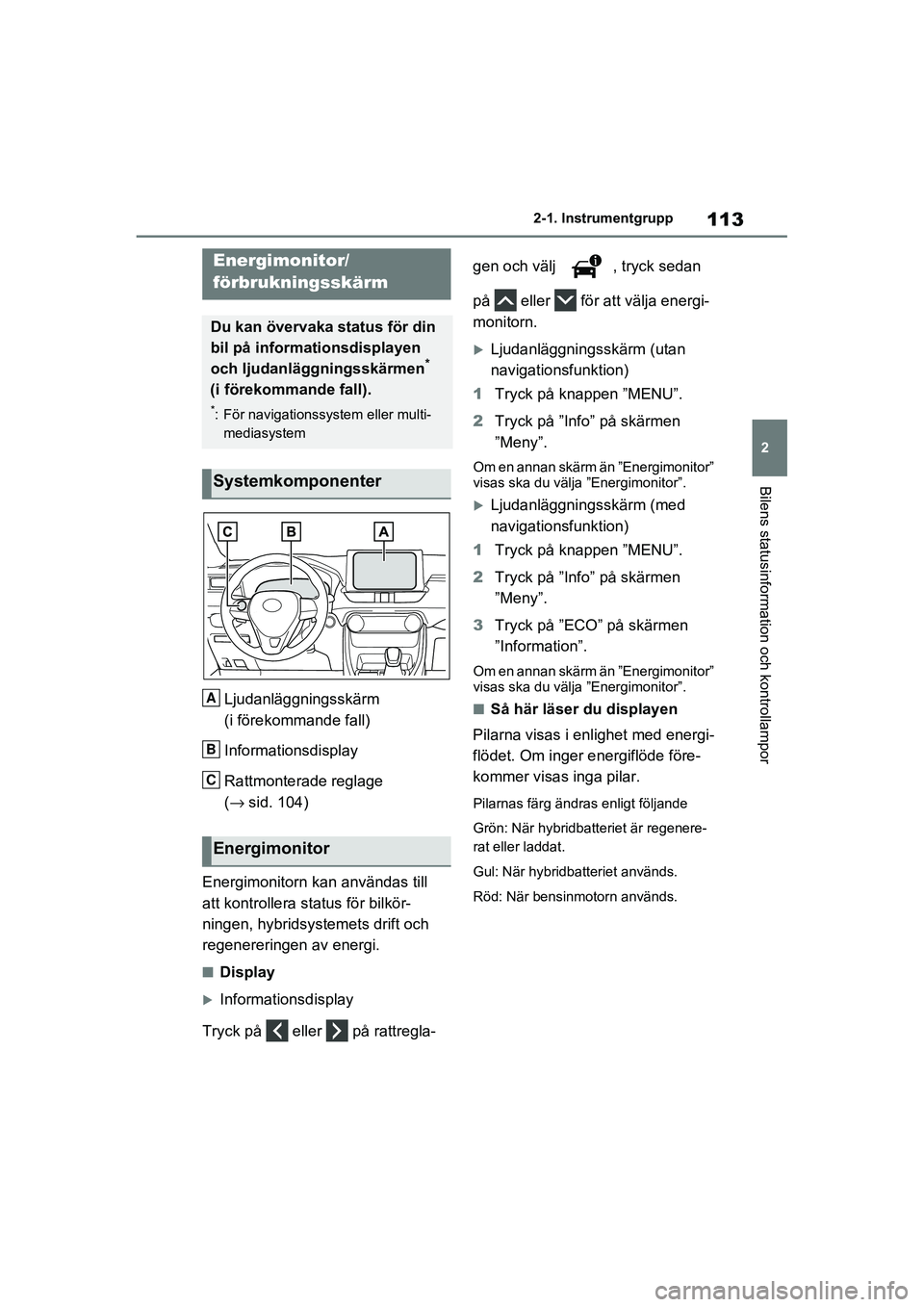

113
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
Ljudanläggningsskärm
(i förekommande fall)
Informationsdisplay
Rattmonterade reglage
(
→ sid. 104)
Energimonitorn k an användas till
att kontrollera status för bilkör-
ningen, hybridsystemets drift och
regenereringen av energi.
■Display
Informationsdisplay
Tryck på eller på rattregla- gen och välj , tryck sedan
på eller för att välja energi-
monitorn.
Ljudanläggningsskärm (utan
navigationsfunktion)
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen
”Meny”.
Om en annan skärm än ”Energimonitor”
visas ska du välja ”Energimonitor”.
Ljudanläggningsskärm (med
navigationsfunktion)
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info” på skärmen
”Meny”.
3 Tryck på ”ECO” på skärmen
”Information”.
Om en annan skärm än ”Energimonitor”
visas ska du välja ”Energimonitor”.
■Så här läser du displayen
Pilarna visas i en lighet med energi-
flödet. Om inger energiflöde före-
kommer visas inga pilar.
Pilarnas färg ändras enligt följande
Grön: När hybridbatteriet är regenere-
rat eller laddat.
Gul: När hybridbatteriet används.
Röd: När bensinmotorn används.
Energimonitor/
förbrukningsskärm
Du kan övervaka status för din
bil på informationsdisplayen
och ljudanläggningsskärmen
*
(i förekommande fall).
*: För navigationssys tem eller multi-
mediasystem
Systemkomponenter
Energimonitor
A
B
C
OM42D32SE.book Page 113 Tuesday, September 22, 2020 10:04 AM

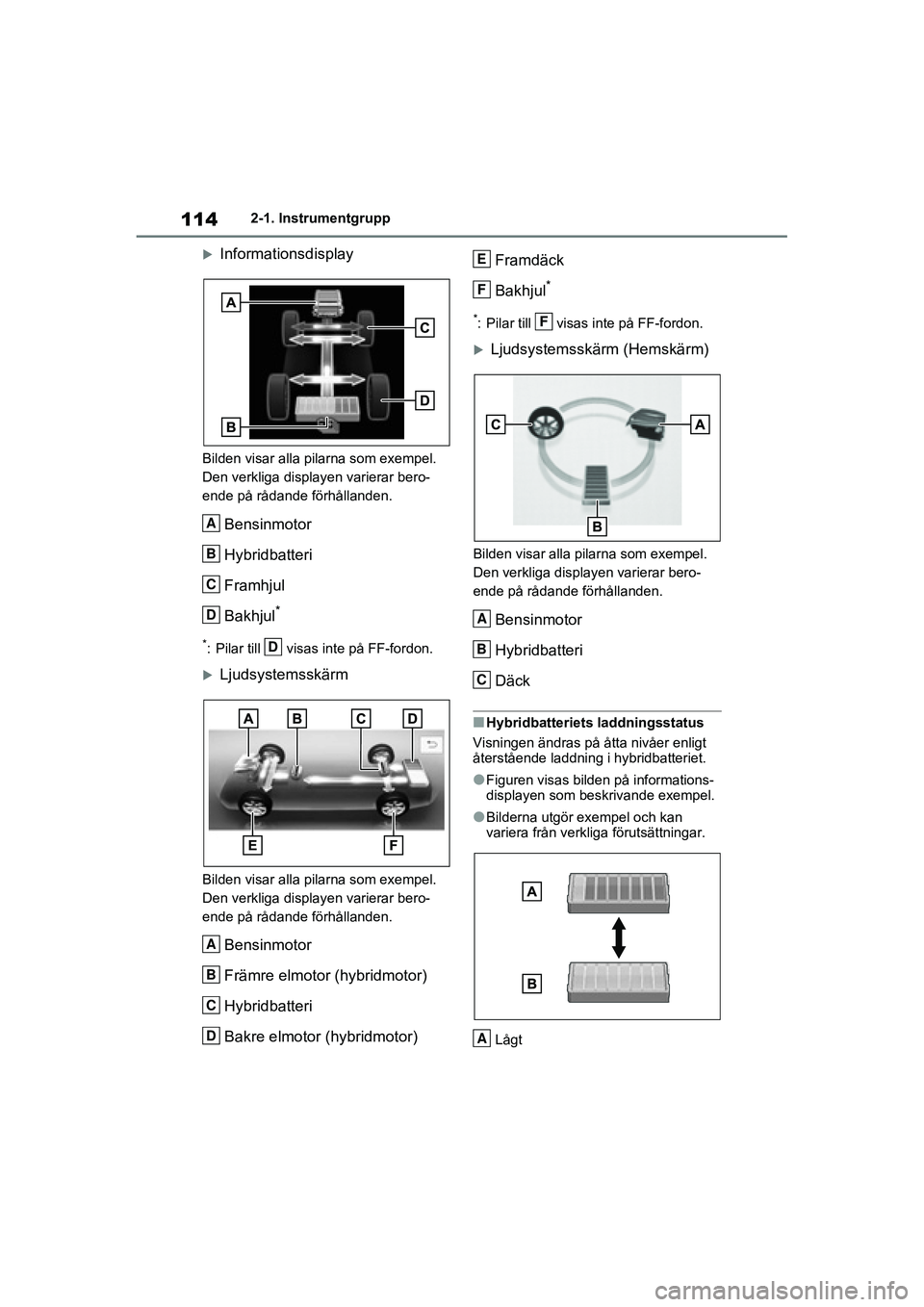

1142-1. Instrumentgrupp
OM42D32SE
Informationsdisplay
Bilden visar alla pilarna som exempel.
Den verkliga displayen varierar bero-
ende på rådande förhållanden.
Bensinmotor
Hybridbatteri
Framhjul
Bakhjul
*
*: Pilar till visas inte på FF-fordon.
Ljudsystemsskärm
Bilden visar alla pilarna som exempel.
Den verkliga displayen varierar bero-
ende på rådande förhållanden.
Bensinmotor
Främre elmotor (hybridmotor)
Hybridbatteri
Bakre elmotor (hybridmotor)Framdäck
Bakhjul
*
*: Pilar till visas inte på FF-fordon.
Ljudsystemsskärm
(Hemskärm)
Bilden visar alla pilarna som exempel.
Den verkliga displayen varierar bero-
ende på rådande förhållanden.
Bensinmotor
Hybridbatteri
Däck
■Hybridbatteriets laddningsstatus
Visningen ändras på åtta nivåer enligt
återstående laddning i hybridbatteriet.
●Figuren visas bilden på informations-
displayen som beskrivande exempel.
●Bilderna utgör exempel och kan
variera från verkliga förutsättningar.
Lågt
A
B
C
D
D
A
B
C
D
E
F
F
A
B
C
A
OM42D32SE.book Page 114 Tuesday, September 22, 2020 10:04 AM

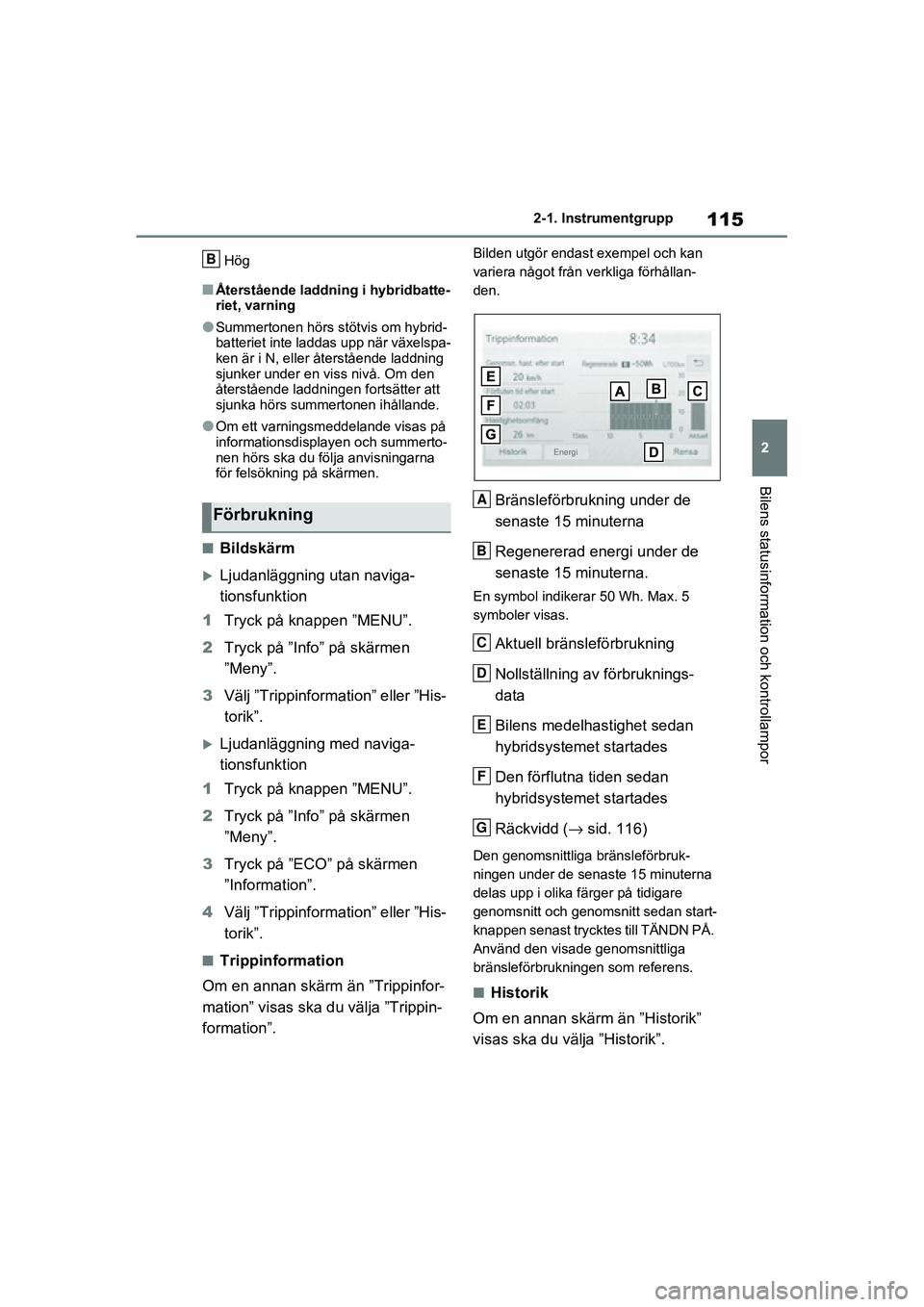

115
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
Hög
■Återstående laddning i hybridbatte-
riet, varning
●Summertonen hörs st
ötvis om hybrid-
batteriet inte laddas upp när växelspa-
ken är i N, eller återstående laddning
sjunker under en viss nivå. Om den
återstående laddningen fortsätter att
sjunka hörs summertonen ihållande.
●Om ett varningsmeddelande visas på
informationsdisplayen och summerto-
nen hörs ska du följa anvisningarna
för felsökning på skärmen.
■Bildskärm
Ljudanläggning utan naviga-
tionsfunktion
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info ” på skärmen
”Meny”.
3 Välj ”Trippinformation” eller ”His-
torik”.
Ljudanläggning med naviga-
tionsfunktion
1 Tryck på knappen ”MENU”.
2 Tryck på ”Info ” på skärmen
”Meny”.
3 Tryck på ”ECO” på skärmen
”Information”.
4 Välj ”Trippinformation” eller ”His-
torik”.
■Trippinformation
Om en annan skärm än ”Trippinfor-
mation” visas ska du välja ”Trippin-
formation”.
Bilden utgör endast exempel och kan
variera något från verkliga förhållan-
den.
Bränsleförbrukning under de
senaste 15 minuterna
Regenererad energi under de
senaste 15 minuterna.
En symbol indikerar 50 Wh. Max. 5
symboler visas.
Aktuell bränsleförbrukning
Nollställning av förbruknings-
data
Bilens medelhastighet sedan
hybridsystemet startades
Den förflutna tiden sedan
hybridsystemet startades
Räckvidd ( →sid. 116)
Den genomsnittliga bränsleförbruk-
ningen under de senas te 15 minuterna
delas upp i olika färger på tidigare
genomsnitt och genomsnitt sedan start-
knappen senast trycktes till TÄNDN PÅ.
Använd den visade genomsnittliga
bränsleförbrukningen som referens.
■Historik
Om en annan skärm än ”Historik”
visas ska du välja ”Historik”.
Förbrukning
B
Energi
A
B
C
D
E
F
G
OM42D32SE.book Page 115 Tuesday, September 22, 2020 10:04 AM

1183-1. Nyckelinformation
OM42D32SE
3-1.Nyckelinformation
Bilen levereras med följande nyck-
lar.
Elektroniska nycklar
• Använda det elektroniska lås- och startsystemet ( →sid. 139)
• Använda fjärrkontrollen ( →sid. 119)
Mekaniska nycklar
Bricka med nyckelnummer
■I flygplan
Om du tar med dig en elektronisk nyckel
när du flyger ska du inte trycka på några
knappar på den elektroniska nyckeln
medan du är inne i fl ygplanet. Om du
förvarar en elektronisk nyckel i en väska
eller liknande, se till att knapparna inte
kan tryckas ned oavsik tligt. En tryckning
på en knapp kan leda t ill att den elektro-
niska nyckeln avger r adiovågor, vilket
kan störa systemen i flygplanet.
■Urladdning av batteri till elektro-
nisk nyckel
●Standardbatteriets livslängd är 1 till 2 år.
●Om batteriet blir lågt laddat hörs ett
larm i kupén och ett meddelande
visas på informationsdisplayen när
hybridsystemet stängs av.
●Ställ in den elektroniska nyckeln i bat-
teribesparande läge för att undvika att
batteriet laddas ut om den elektro-
niska nyckeln inte används under
längre tid. ( →sid. 140)
●Eftersom den elektroniska nyckeln
hela tiden tar emot radiovågor kan
batteriet laddas ur även om den elek-
troniska nyckeln int e används. Föl-
jande symptom indikerar att batteriet
till den elekt roniska nyckeln är urlad-
dat. Byt batteri vid behov.
• Det elektroniska lås- och startsyste- met eller fjärrkontrollen fungerar inte.
• Räckvidden bl ir mindre.
• Lysdioden på nyckeln tänds inte.
Du kan byta batt eriet själv (→sid. 389).
Eftersom det dock finns risk för att kom-
ponenter kan skadas rekommenderar vi
att byte utförs av en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan ver kstad med motsva-
rande kvalifikationer och utrustning.
●Placera inte den el ektroniska nyckeln
närmare följande elektriska apparater
än 1 meter eftersom de producerar ett
magnetiskt fält som kan försämra bat-
teriet:
• TV-apparater
• Persondatorer
• Mobiltelefoner, sladdlösa telefoner och batteriladdare
• Bordslampor
• Induktionsspisar
■Om ett meddelan de beträffande
den elektroniska nyckelns skick
eller startknappens läge visas
Ett meddelande so m ber användaren
bekräfta den elektroniska nyckelns skick
eller startknappens läge visas eventuellt
på informationsdisplayen. Detta sker för
att undvika att den elektroniska nyckeln
glöms kvar i bilen, a tt du lämnar bilen
med den elektronisk a nyckeln utan att
stänga av startknappen, eller att andra
passagerare oavsikt ligt tar med nyckeln
ut ur bilen. Följ i sådana fall omedelbart
anvisningarna på skärmen.
Nycklar
Nyckeltyper
A
B
C
OM42D32SE.book Page 118 Tuesday, September 22, 2020 10:04 AM

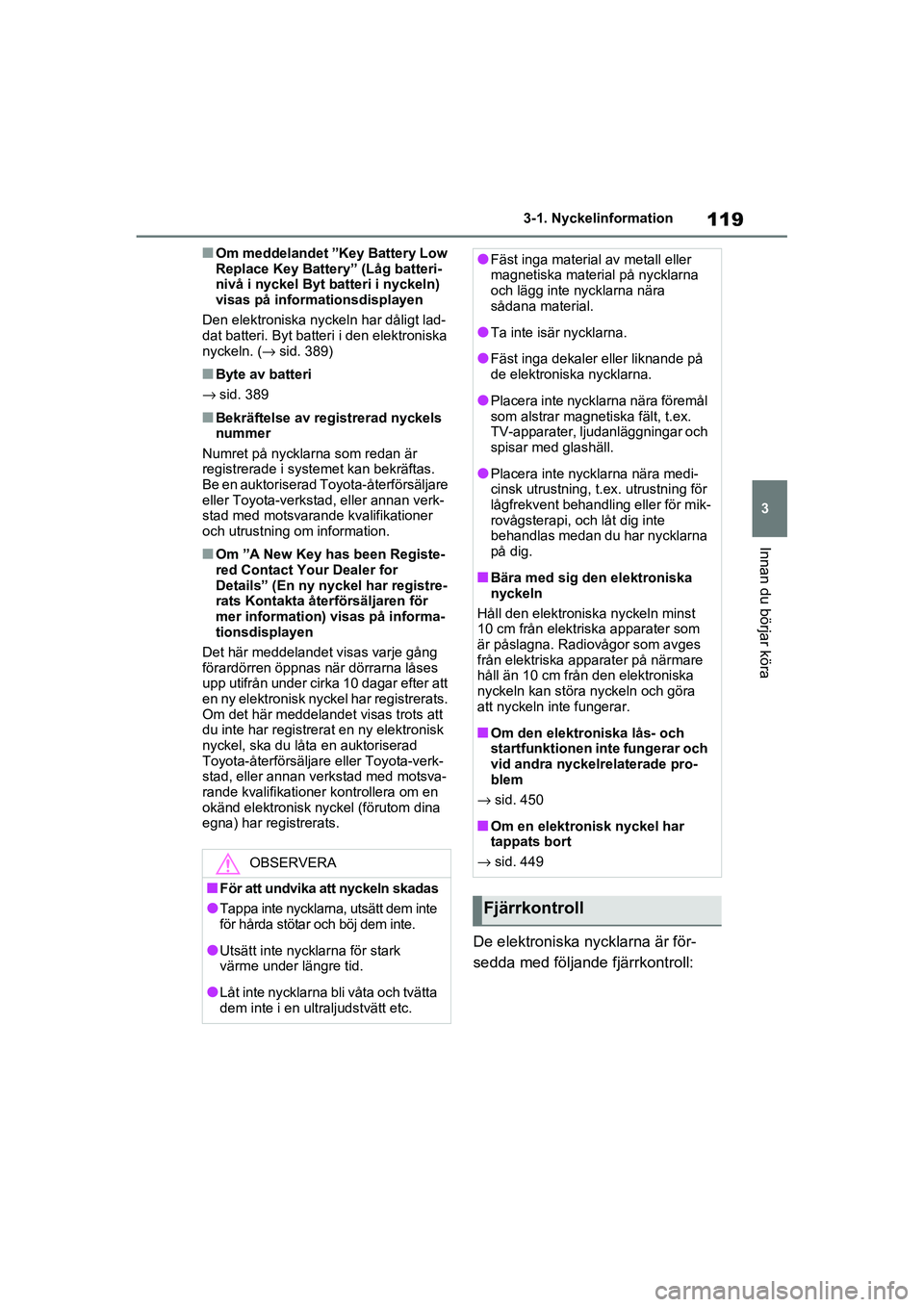

119
3
3-1. Nyckelinformation
Innan du börjar köra
OM42D32SE
■Om meddelandet ”Key Battery Low
Replace Key Battery
” (Låg batteri-
nivå i nyckel Byt batteri i nyckeln)
visas på informationsdisplayen
Den elektroniska nyckeln har dåligt lad-
dat batteri. Byt batteri i den elektroniska
nyckeln. ( →sid. 389)
■Byte av batteri
→ sid. 389
■Bekräftelse av registrerad nyckels
nummer
Numret på nycklarna som redan är
registrerade i system et kan bekräftas.
Be en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarand e kvalifikationer
och utrustning om information.
■Om ”A New Key has been Registe-
red Contact Your Dealer for
Details” (En ny nyckel har registre-
rats Kontakta återförsäljaren för
mer information) visas på informa-
tionsdisplayen
Det här meddelandet visas varje gång
förardörren öppnas när dörrarna låses
upp utifrån under cirka 10 dagar efter att
en ny elektronisk nyckel har registrerats.
Om det här meddelande t visas trots att
du inte har registrerat en ny elektronisk
nyckel, ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan ve rkstad med motsva-
rande kvalifikationer kontrollera om en
okänd elektronisk nyckel (förutom dina
egna) har registrerats.
De elektroniska nycklarna är för-
sedda med följande fjärrkontroll:
OBSERVERA
■För att undvika a tt nyckeln skadas
●Tappa inte nycklarna , utsätt dem inte
för hårda stötar och böj dem inte.
●Utsätt inte nycklarna för stark
värme under längre tid.
●Låt inte nycklarna bli våta och tvätta
dem inte i en ultraljudstvätt etc.
●Fäst inga material av metall eller
magnetiska material på nycklarna
och lägg inte nycklarna nära
sådana material.
●Ta inte isär nycklarna.
●Fäst inga dekaler eller liknande på
de elektroniska nycklarna.
●Placera inte nycklarna nära föremål
som alstrar magnetiska fält, t.ex.
TV-apparater, ljudanläggningar och
spisar med glashäll.
●Placera inte nycklarna nära medi-
cinsk utrustning, t. ex. utrustning för
lågfrekvent behandling eller för mik-
rovågsterapi, och låt dig inte
behandlas medan du har nycklarna
på dig.
■Bära med sig den elektroniska
nyckeln
Håll den elektroniska nyckeln minst
10 cm från elektriska apparater som
är påslagna. Radiovågor som avges
från elektriska apparater på närmare
håll än 10 cm från den elektroniska
nyckeln kan störa nyckeln och göra
att nyckeln inte fungerar.
■Om den elektroniska lås- och
startfunktionen inte fungerar och
vid andra nyckelrelaterade pro-
blem
→ sid. 450
■Om en elektronisk nyckel har
tappats bort
→ sid. 449
Fjärrkontroll
OM42D32SE.book Page 119 Tuesday, September 22, 2020 10:04 AM

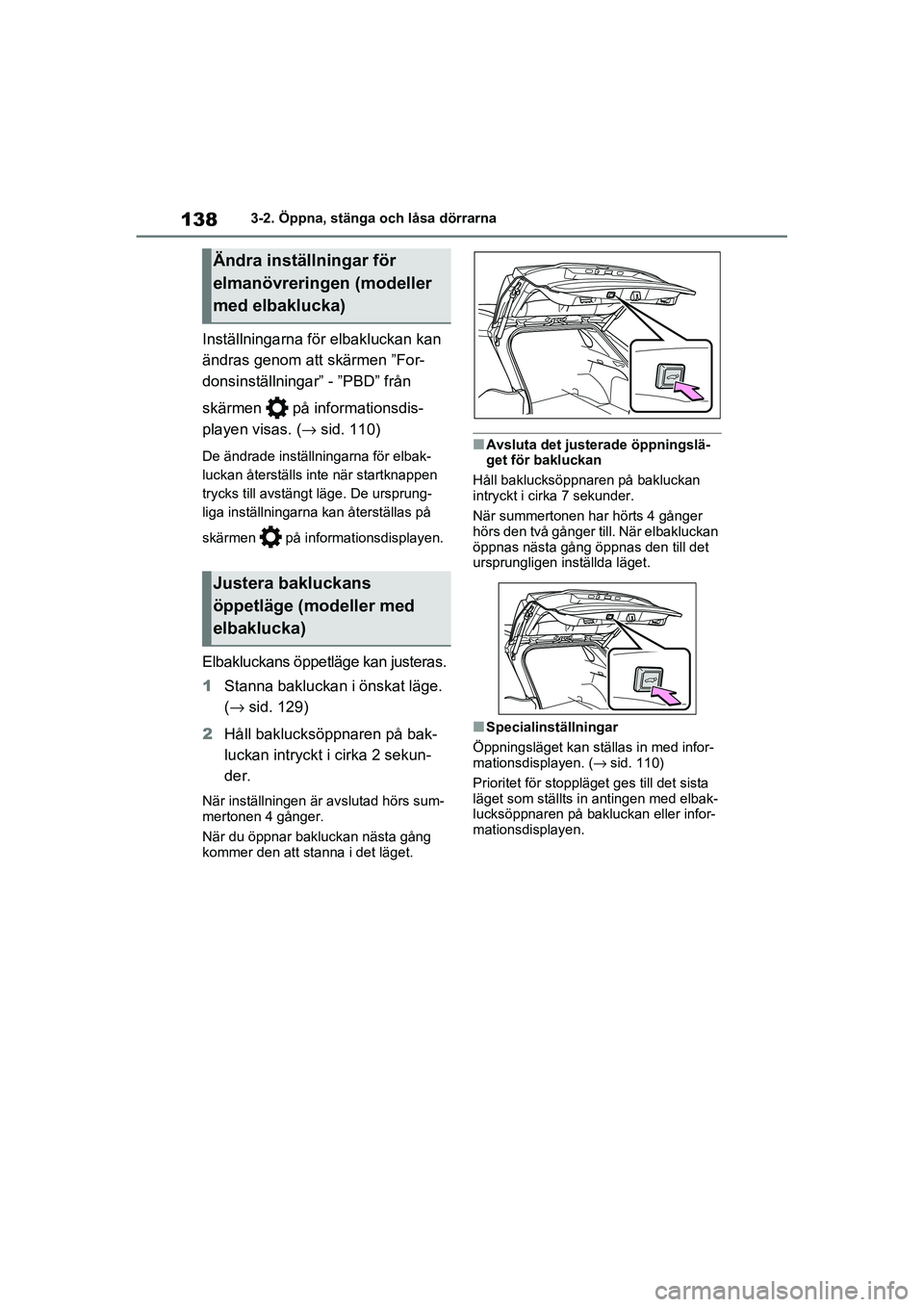

1383-2. Öppna, stänga och låsa dörrarna
OM42D32SE
Inställningarna för elbakluckan kan
ändras genom att skärmen ”For-
donsinställningar” - ”PBD” från
skärmen på informationsdis-
playen visas. (→sid. 110)
De ändrade inställningarna för elbak-
luckan återställs int e när startknappen
trycks till avstängt läge. De ursprung-
liga inställningarna kan återställas på
skärmen på informationsdisplayen.
Elbakluckans öppetläge kan justeras.
1 Stanna bakluckan i önskat läge.
(→ sid. 129)
2 Håll baklucksöppnaren på bak-
luckan intryckt i cirka 2 sekun-
der.
När inställningen är avslutad hörs sum-
mertonen 4 gånger.
När du öppnar bakluckan nästa gång
kommer den att stanna i det läget.
■Avsluta det justerade öppningslä-
get för bakluckan
Håll baklucksöppnaren på bakluckan
intryckt i cirka 7 sekunder.
När summertonen har hörts 4 gånger
hörs den två gånger till. När elbakluckan
öppnas nästa gång öppnas den till det
ursprungligen inställda läget.
■Specialinställningar
Öppningsläget kan ställas in med infor-
mationsdisplayen. ( →sid. 110)
Prioritet för stoppläge t ges till det sista
läget som ställts in antingen med elbak-
lucksöppnaren på bakluckan eller infor-
mationsdisplayen.
Ändra inställningar för
elmanövreringen (modeller
med elbaklucka)
Justera bakluckans
öppetläge (modeller med
elbaklucka)
OM42D32SE.book Page 138 Tuesday, September 22, 2020 10:04 AM

139
3
3-2. Öppna, stänga och låsa dörrarna
Innan du börjar köra
OM42D32SE
*: i förekommande fall
■Antennplacering
Antenner utanför kupén (modeller
med elektronisk låsfunktion)
Antenn utanför bagagerummet
(modeller med elektronisk låsfunk-
tion) Antenner i kupén
■Driftsområde (områden inom vilka
den elektroniska
nyckeln känns av)
Vid låsning eller upplåsning av dör-
rarna
Systemet kan användas när den elektro-
niska nyckeln befinner sig cirka 0,7 m
från något av de utv ändiga dörrhandta-
gen och öppningsk nappen till bak-
luckan. (Endast dörrar som känner av
nyckeln kan låsas/låsas upp.)
Vid start av hybridsystemet eller vid
ändring av lägen på startknappen
Systemet kan användas när den elektro-
niska nyckeln är inuti bilen.
■Om ett larm hörs e ller ett varnings-
meddelande visas
Larm och varningsmeddelanden som
visas på informationsdisplayen används
till att skydda mot plötsliga olyckor eller
stöld av bilen på grund av felaktigt hand-
havande. Om ett varningsmeddelande
visas ska du vidta lämpliga åtgärder
beroende på det visade meddelandet.
Om endast larmet hörs är situationen
och åtgärderna följande.
●Om ett utvändigt larm ljuder en gång i
5 sekunder
Elektroniskt lås- och
startsystem*
Följande funktioner kan utföras
genom att du har den elektro-
niska nyckeln på dig, t.ex. i
fickan. Föraren bör alltid ha med
sig den elektroniska nyckeln.
 Låsa och låsa upp dörrarna
(modeller med elektronisk lås-
funktion) ( →sid. 121)
Låsa och låsa upp bakluckan
(modeller med elektronisk lås-
funktion) ( →sid. 127)
Starta hybridsystemet
(→ sid. 192)
A
B
C
A
B
OM42D32SE.book Page 139 Tuesday, September 22, 2020 10:04 AM

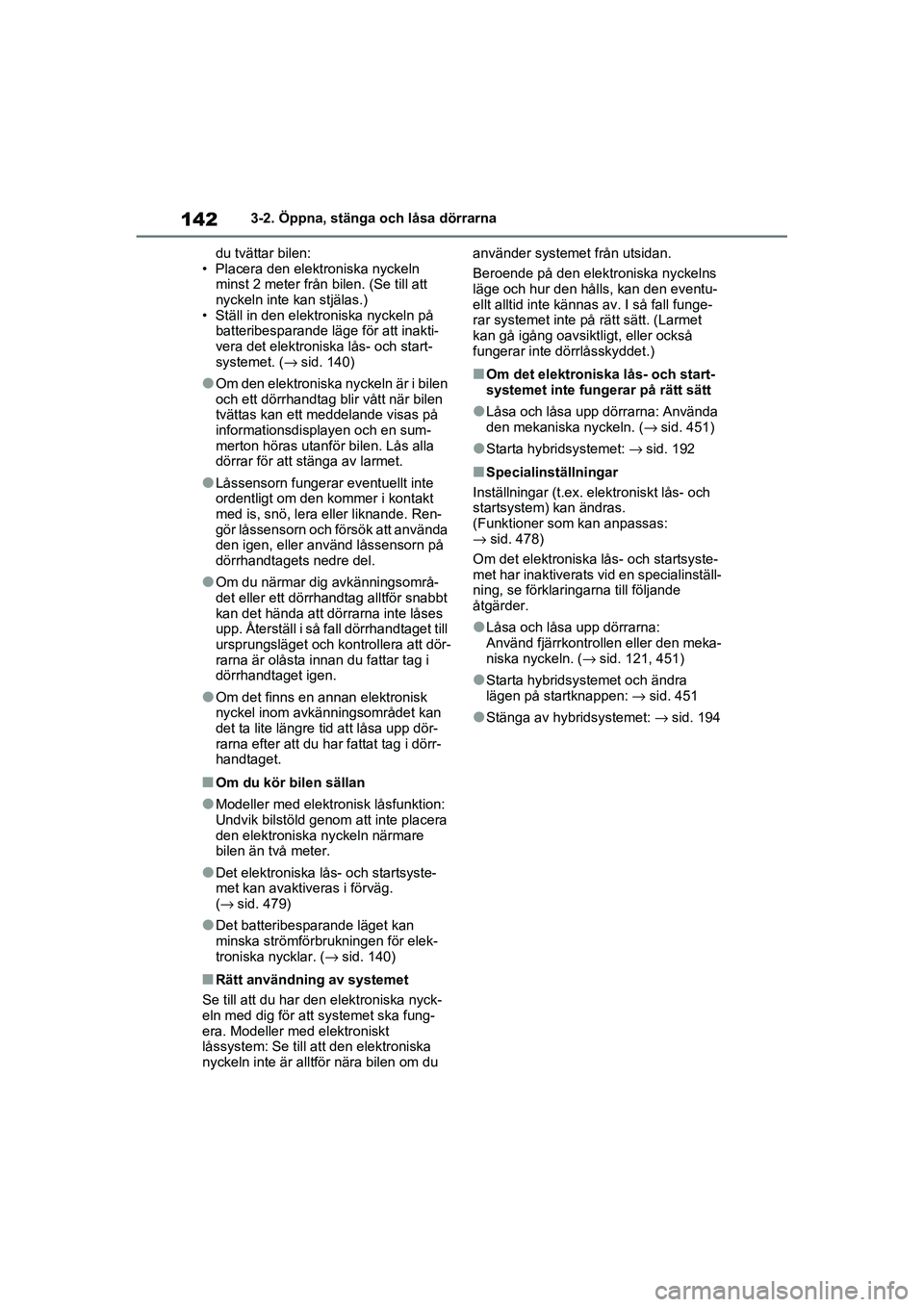

1423-2. Öppna, stänga och låsa dörrarna
OM42D32SE
du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 meter från bilen. (Se till att
nyckeln inte kan stjälas.)
• Ställ in den elek troniska nyckeln på
batteribesparande läge för att inakti-
vera det elektroni ska lås- och start-
systemet. (→ sid. 140)
●Om den elektroniska nyckeln är i bilen
och ett dörrhandtag blir vått när bilen
tvättas kan ett meddelande visas på
informationsdisplayen och en sum-
merton höras utanför bilen. Lås alla
dörrar för att stänga av larmet.
●Låssensorn fungerar eventuellt inte
ordentligt om den k ommer i kontakt
med is, snö, lera eller liknande. Ren-
gör låssensorn och försök att använda
den igen, eller anv änd låssensorn på
dörrhandtagets nedre del.
●Om du närmar dig avkänningsområ-
det eller ett dörrhandtag alltför snabbt
kan det hända att dörrarna inte låses
upp. Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att dör-
rarna är olåsta inna n du fattar tag i
dörrhandtaget igen.
●Om det finns en annan elektronisk
nyckel inom avkänningsområdet kan
det ta lite längre t id att låsa upp dör-
rarna efter att du h ar fattat tag i dörr-
handtaget.
■Om du kör bilen sällan
●Modeller med elektronisk låsfunktion:
Undvik bilstöld genom att inte placera
den elektroniska nyckeln närmare
bilen än två meter.
●Det elektroniska lås- och startsyste-
met kan avaktiveras i förväg.
(→ sid. 479)
●Det batteribesparande läget kan
minska strömförbrukningen för elek-
troniska nycklar. ( →sid. 140)
■Rätt användning av systemet
Se till att du har den ele ktroniska nyck-
eln med dig för at t systemet ska fung-
era. Modeller med elektroniskt
låssystem: Se till at t den elektroniska
nyckeln inte är allt för nära bilen om du använder systemet
från utsidan.
Beroende på den elektroniska nyckelns
läge och hur den hål ls, kan den eventu-
ellt alltid inte kännas av. I så fall funge-
rar systemet inte på rätt sätt. (Larmet
kan gå igång oavsikt ligt, eller också
fungerar inte dörrlåsskyddet.)
■Om det elektroniska lås- och start-
systemet inte funge rar på rätt sätt
●Låsa och låsa upp dörrarna: Använda
den mekaniska nyckeln. ( →sid. 451)
●Starta hybri dsystemet: →sid. 192
■Specialinställningar
Inställningar (t.ex. elektroniskt lås- och
startsystem) kan ändras.
(Funktioner som kan anpassas:
→ sid. 478)
Om det elektro niska lås- och startsyste-
met har inaktiverats vid en specialinställ-
ning, se förklaringarna till följande
åtgärder.
●Låsa och låsa upp dörrarna:
Använd fjärrkontrollen eller den meka-
niska nyckeln. ( →sid. 121, 451)
●Starta hybridsyst emet och ändra
lägen på startknappen: →sid. 451
●Stänga av hybridsystemet: →sid. 194
OM42D32SE.book Page 142 Tuesday, September 22, 2020 10:04 AM

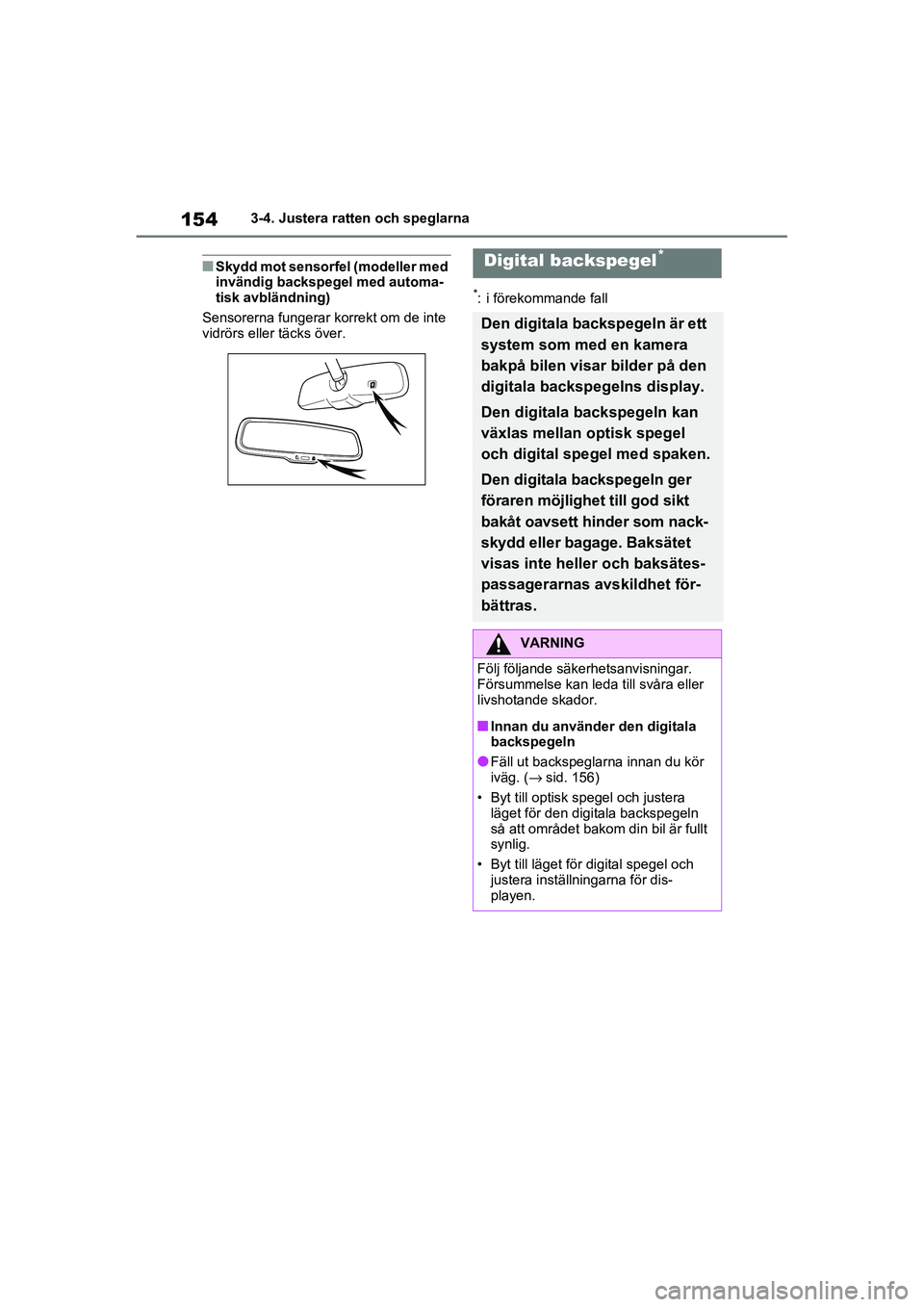

1543-4. Justera ratten och speglarna
OM42D32SE
■Skydd mot sensorfel (modeller med
invändig backspegel med automa-
tisk avbländning)
Sensorerna fungerar k orrekt om de inte
vidrörs eller täcks över.
*: i förekommande fall
Digital backspegel*
Den digitala backspegeln är ett
system som med en kamera
bakpå bilen visar bilder på den
digitala backspegelns display.
Den digitala backspegeln kan
växlas mellan optisk spegel
och digital spegel med spaken.
Den digitala backspegeln ger
föraren möjlighet till god sikt
bakåt oavsett hinder som nack-
skydd eller bagage. Baksätet
visas inte helle r och baksätes-
passagerarnas avskildhet för-
bättras.
VARNING
Följ följande säke rhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
■Innan du använder den digitala
backspegeln
●Fäll ut backspeglarna innan du kör
iväg. ( →sid. 156)
• Byt till optisk spegel och justera läget för den dig itala backspegeln
så att området bakom din bil är fullt
synlig.
• Byt till läget för digital spegel och justera inställningarna för dis-
playen.
OM42D32SE.book Page 154 Tuesday, September 22, 2020 10:04 AM
