16Bildregister
OM42D32SE
Display ......................................................................................... sid. 103
Energimonitor.................................................. ............................. sid. 113
Om varningsmeddelanden visas................................... ............... sid. 425
Körriktningsvisare, spak ....................................... ................... sid. 202
Strålkastaromkopplare ..... ........................................................ sid. 209
Strålkastare/främre pos itionsljus/bakljus/
nummerskyltsbelysning/varsellju s................................................ sid. 209
Främre dimljus
*1/bakre dimljus*1.................................................. sid. 214
Torkar- och spolarspak ......................................... ................... sid. 215
Bakrutetorkare och spolare ..................................... ..................... sid. 218
Användning ........... .......................................... ..................... sid. 215, 218
Påfyllning av spolarvätska ..................................... ...................... sid. 367
Varningsmeddelanden ............................................ ..................... sid. 425
Varningsblinkers, reglage ...................................... .................. sid. 406
Motorhuv, öppningsspak ......................................... ................ sid. 360
Frikopplingsspak för rattens län gd- och höjdinställning...... sid. 152
Inställning .................................................... ................................. sid. 152
Luftkonditionering ............................................. ....................... sid. 318
Användning ........... .......................................... ............................. sid. 318
Eluppvärmd bakruta ............................................. ........................ sid. 320
Ljudsystem
*1, 2
Öppnare för tankluckan......................................... ................... sid. 221
*1: i förekommande fall
*2: Se instruktionsboken till navigations- och multimediasystemet eller instruktions-
boken till multimediasystemet.
E
F
G
H
I
J
K
L
OM42D32SE.book Page 16 Tuesd ay, September 22, 2020 10:04 AM

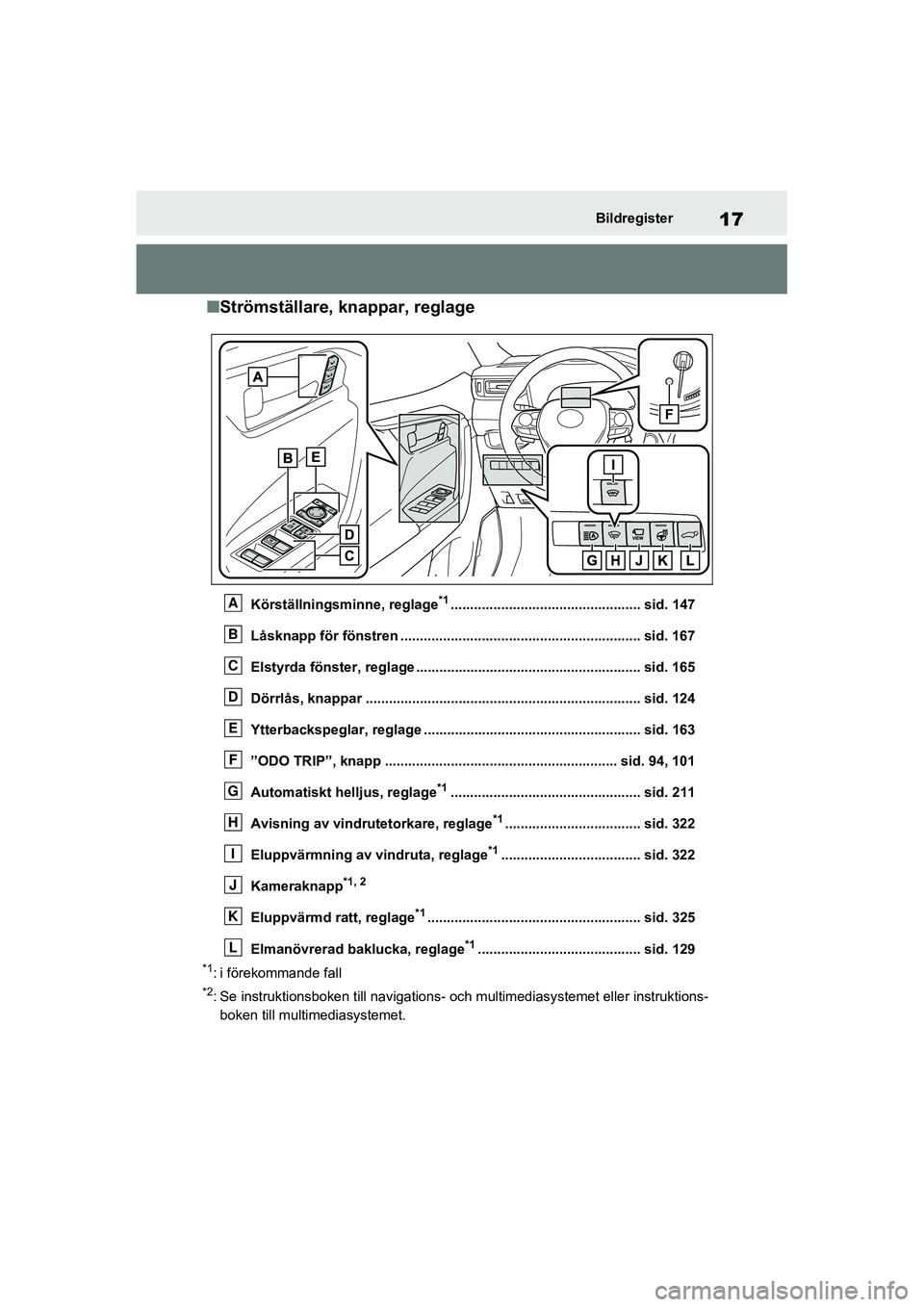

17Bildregister
OM42D32SE
■Strömställare, knappar, reglage
Körställningsminne, reglage*1................................................. sid. 147
Låsknapp för fönstren .......................................... .................... sid. 167
Elstyrda fönster, reglage ...................................... .................... sid. 165
Dörrlås, knappar ............................................... ........................ sid. 124
Ytterbackspeglar, reglage ...................................... .................. sid. 163
”ODO TRIP”, knapp .............................................. .............. sid. 94, 101
Automatiskt he lljus, reglage
*1................................................. sid. 211
Avisning av vindrutetorkare, reglage
*1................................... sid. 322
Eluppvärmning av vindruta, reglage
*1.................................... sid. 322
Kameraknapp
*1, 2
Eluppvärmd ratt, reglage*1....................................................... sid. 325
Elmanövrerad baklucka, reglage
*1.......................................... sid. 129
*1: i förekommande fall
*2: Se instruktionsboken till navigations- och multimediasystemet eller instruktions-
boken till multimediasystemet.
A
B
C
D
E
F
G
H
I
J
K
L
OM42D32SE.book Page 17 Tuesd ay, September 22, 2020 10:04 AM

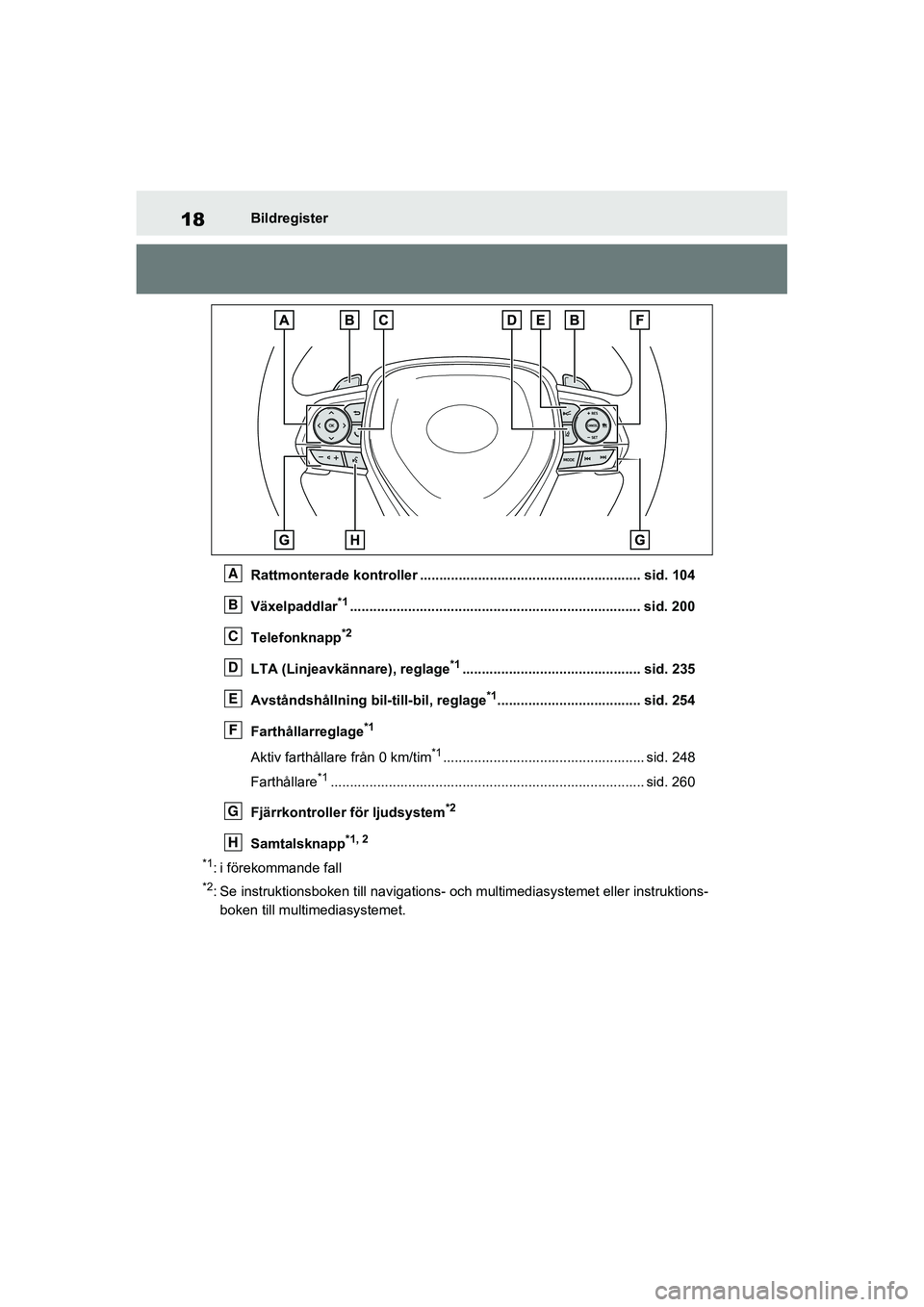

18Bildregister
OM42D32SE
Rattmonterade kontroller ......................................................... sid. 104
Växelpaddlar
*1........................................................................... sid. 200
Telefonknapp
*2
LTA (Linjeavkännare), reglage*1.............................................. sid. 235
Avståndshållning bil-till-bil, reglage
*1..................................... sid. 254
Farthållarreglage
*1
Aktiv farthållare från 0 km/tim*1.................................................... sid. 248
Farthållare
*1................................................................................. sid. 260
Fjärrkontroller för ljudsystem
*2
Samtalsknapp*1, 2
*1
: i förekommande fall
*2: Se instruktionsboken till navigations- och multimediasystemet eller instruktions-
boken till multimediasystemet.
A
B
C
D
E
F
G
H
OM42D32SE.book Page 18 Tuesd ay, September 22, 2020 10:04 AM

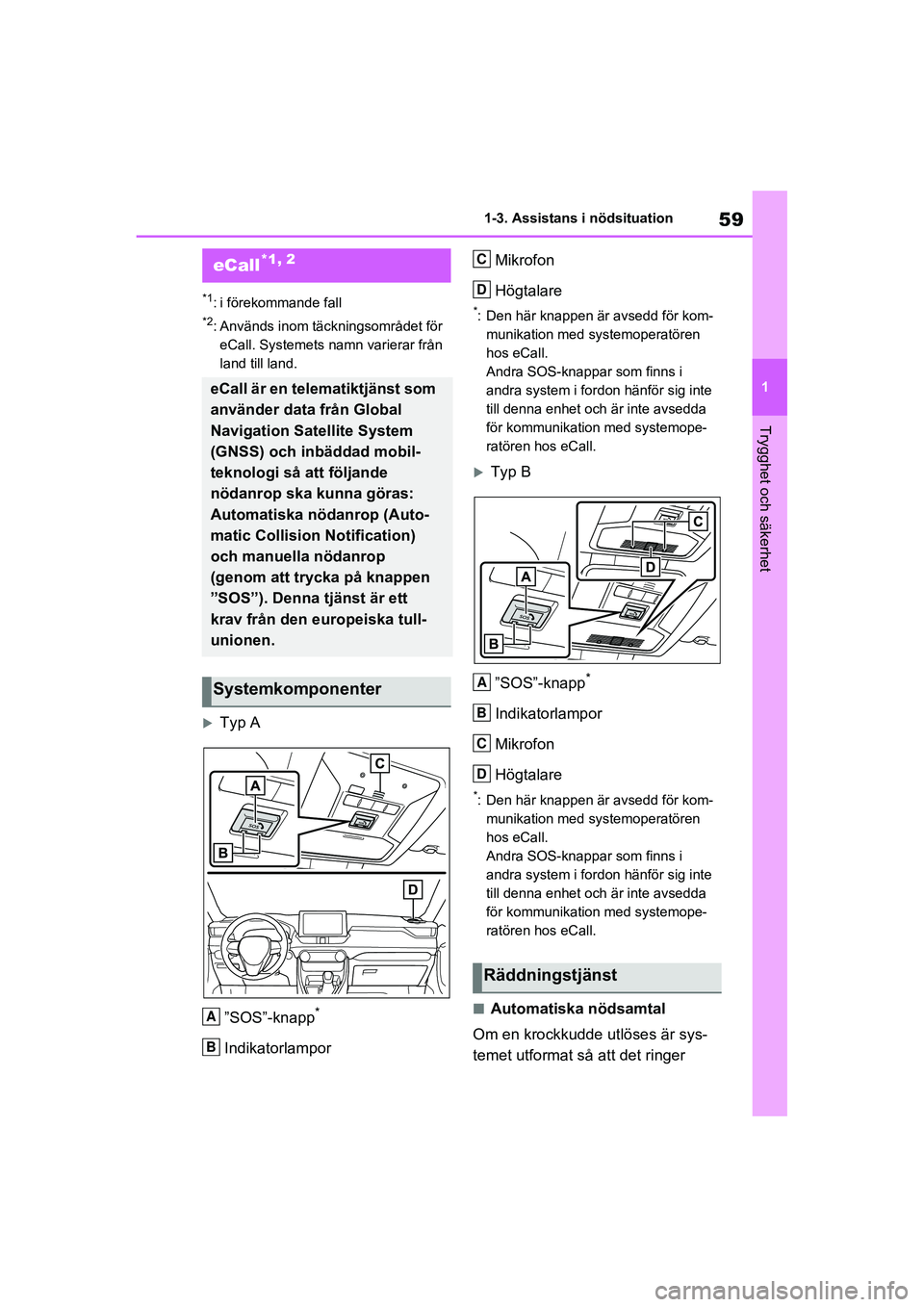

59
1
1-3. Assistans
i nödsituation
Trygghet och säkerhet
OM42D32SE
1-3.Assistans i nödsituation
*1: i förekommande fall
*2: Används inom täckningsområdet för
eCall. Systemets namn varierar från
land till land.
Typ A
”SOS”-knapp
*
Indikatorlampor Mikrofon
Högtalare
*: Den här knappen är avsedd för kom-
munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i fordon hänför si g inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
Typ B
”SOS”-knapp
*
Indikatorlampor
Mikrofon
Högtalare
*: Den här knappen är avsedd för kom- munikation med systemoperatören
hos eCall.
Andra SOS-knappar som finns i
andra system i fordon hänför si g inte
till denna enhet och är inte avsedda
för kommunikation med systemope-
ratören hos eCall.
■Automatiska nödsamtal
Om en krockkudde utlöses är sys-
temet utformat så att det ringer
eCall*1, 2
eCall är en telematiktjänst som
använder data från Global
Navigation Satellite System
(GNSS) och inbäddad mobil-
teknologi så att följande
nödanrop ska kunna göras:
Automatiska nödanrop (Auto-
matic Collision Notification)
och manuella nödanrop
(genom att trycka på knappen
”SOS”). Denna tjänst är ett
krav från den europeiska tull-
unionen.
Systemkomponenter
A
B
5lGGQLQJVWMlQVW
C
D
A
B
C
D
OM42D32SE.book Page 59 Tuesd ay, September 22, 2020 10:04 AM

95
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
■Justering av ljusstyrkan i instru-
mentgruppen
Ljusstyrkan i inst rumentgruppen kan
justeras individuellt när bakljusen är
tända eller släckta. Om omgivningen är
ljus (t.ex. på dagen) ändras dock inte
instrumentgrupps belysningen om du
slår på bakljusen.
Klockan kan antin gen justeras på
informationsdispla yen eller naviga-
tions-/multimediaskärmen.
Modeller utan navigationssystem
eller multimediasystem
Genom att visa skärmen ”Clock
:00” från skärmen på informa-
tionsdisplayen kan du ändra föl-
jande inställninga r relaterade till
klockan.
 Ställa om minutvisningen
 Växla visning me llan 12- och 24-
timmarsklockan.
 Ställa in tiden
■Nollställa minutvisningen
1 Tryck på eller på ratten
och välj .
2 Tryck på knapparna eller
på ratten och vä lj ”Clock :00”.
Tryck på rattreglagens på skär-
men ”Clock :00” för att ställa in
”Minutes” på 00.
 Minuter mellan 0 och 29 rundas
av nedåt.
(T.ex. från 1:00 till 1:29 visas som 1:00)
Minuter mellan 30 och 59 rundas
av uppåt.
(T.ex. från 01:30 till 01:59 visas som
02:00)
■Ställa in tiden
1 Tryck på eller på ratten
och välj .
2 Tryck på knapparna eller
på ratten och vä lj ”Clock :00”.
3 På skärmen ”Clock :00”, håll
på rattreglagen intryckt.
4 Välj ”12H/24H”, ”Time” eller
”Minutes” med eller på
rattreglagen.
Ställa in klockan
OM42D32SE.book Page 95 Tuesd ay, September 22, 2020 10:04 AM

962-1. Instrumentgrupp
OM42D32SE
5Tryck på eller på rattreg-
lagen för att välja displayens
innehåll.
För att avsluta inställningen, tryck på
för att återgå till föregående skärm.
Modeller med navigationssystem
eller multimediasystem
Se instruktionsboken till naviga-
tions/multimedia systemet eller
instruktionsboken till multimedia-
systemet.
OM42D32SE.book Page 96 Tuesd ay, September 22, 2020 10:04 AM

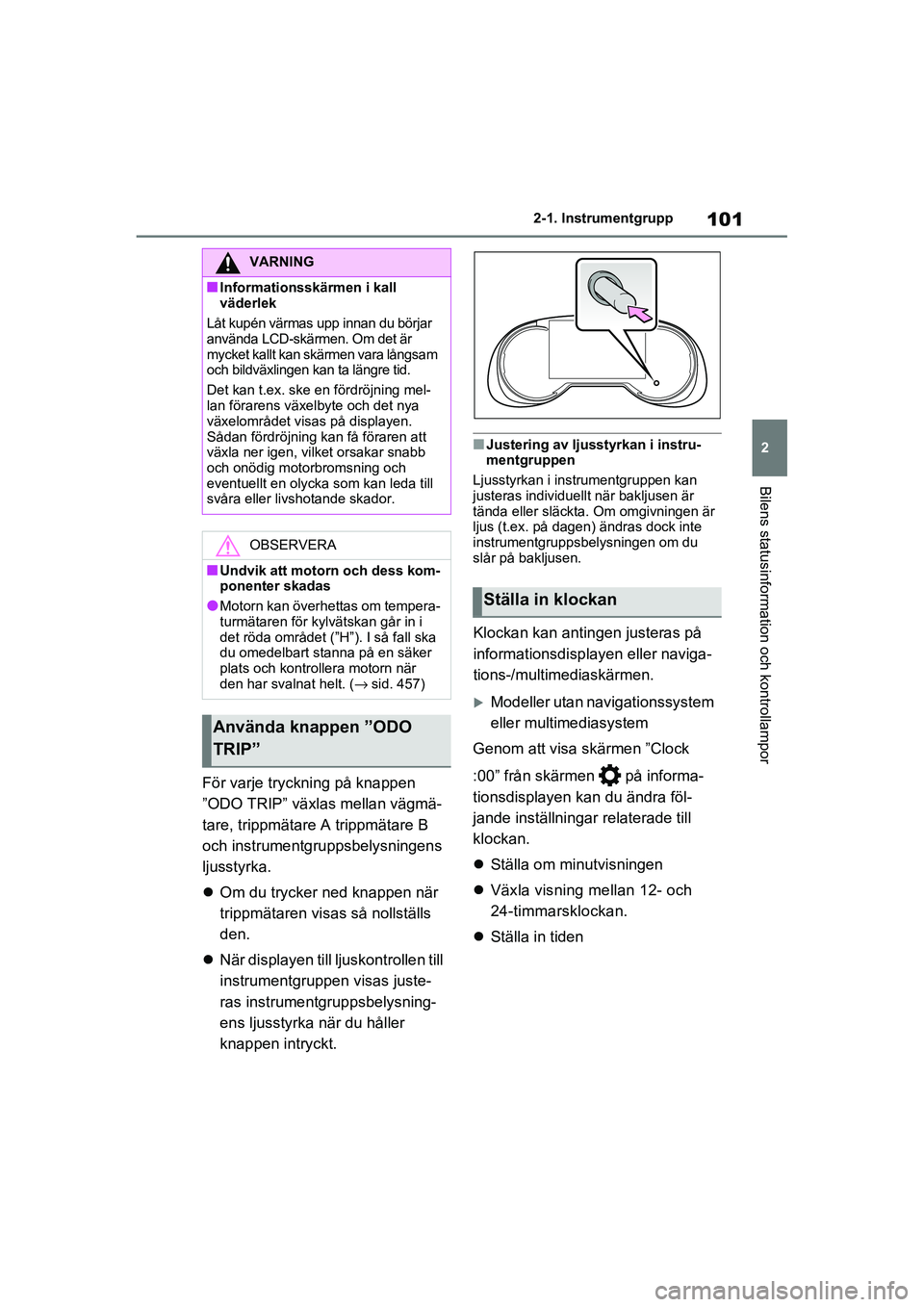

101
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
För varje tryckning på knappen
”ODO TRIP” växlas mellan vägmä-
tare, trippmätare A trippmätare B
och instrumentgruppsbelysningens
ljusstyrka.

Om du trycker ned knappen när
trippmätaren vis as så nollställs
den.
 När displayen till ljuskontrollen till
instrumentgruppen visas juste-
ras instrumentgruppsbelysning-
ens ljusstyrka när du håller
knappen intryckt.
■Justering av ljusstyrkan i instru-
mentgruppen
Ljusstyrkan i instrumentgruppen kan
justeras individuellt när bakljusen är
tända eller släckta. Om omgivningen är
ljus (t.ex. på dagen) ändras dock inte
instrumentgruppsbelysningen om du
slår på bakljusen.
Klockan kan antingen justeras på
informationsdispla yen eller naviga-
tions-/multimediaskärmen.
Modeller utan navigationssystem
eller multimediasystem
Genom att visa skärmen ”Clock
:00” från skärmen på informa-
tionsdisplayen kan du ändra föl-
jande inställninga r relaterade till
klockan.
 Ställa om minutvisningen
 Växla visning mellan 12- och
24-timmarsklockan.
 Ställa in tiden
VARNING
■Informationsskärmen i kall
väderlek
Låt kupén värmas upp innan du börjar
använda LCD-skärmen. Om det är
mycket kallt kan skärmen vara långsam
och bildväxlingen kan ta längre tid.
Det kan t.ex. ske en fördröjning mel-
lan förarens växel byte och det nya
växelområdet visas på displayen.
Sådan fördröjning k an få föraren att
växla ner igen, vilket orsakar snabb
och onödig motorbromsning och
eventuellt en olycka som kan leda till
svåra eller livshotande skador.
OBSERVERA
■Undvik att motorn och dess kom-
ponenter skadas
●Motorn kan överhettas om tempera-
turmätaren för kylvätskan går in i
det röda området (”H”). I så fall ska
du omedelbart stanna på en säker
plats och kontrollera motorn när
den har svalnat helt. ( →sid. 457)
Använda knappen ”ODO
TRIP”
Ställa in klockan
OM42D32SE.book Page 101 Tuesday, September 22, 2020 10:04 AM

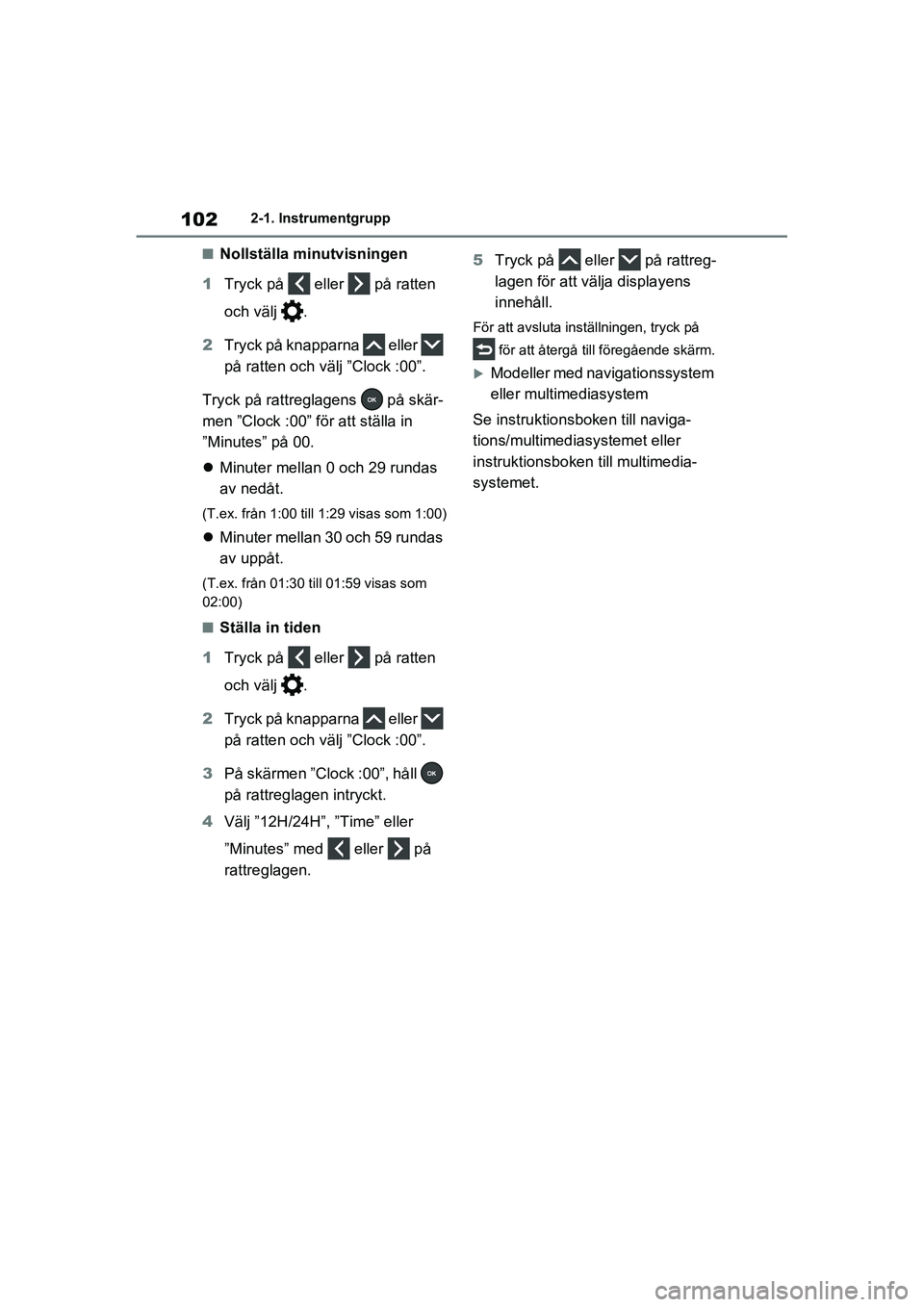

1022-1. Instrumentgrupp
OM42D32SE
■Nollställa minutvisningen
1 Tryck på eller på ratten
och välj .
2 Tryck på knapparna eller
på ratten och välj ”Clock :00”.
Tryck på rattreglagens på skär-
men ”Clock :00” för att ställa in
”Minutes” på 00.
 Minuter mellan 0 och 29 rundas
av nedåt.
(T.ex. från 1:00 till 1:29 visas som 1:00)
Minuter mellan 30 och 59 rundas
av uppåt.
(T.ex. från 01:30 till 01:59 visas som
02:00)
■Ställa in tiden
1 Tryck på eller på ratten
och välj .
2 Tryck på knapparna eller
på ratten och välj ”Clock :00”.
3 På skärmen ”Clock :00”, håll
på rattreglagen intryckt.
4 Välj ”12H/24H”, ”Time” eller
”Minutes” med eller på
rattreglagen. 5
Tryck på eller på rattreg-
lagen för att välja displayens
innehåll.
För att avsluta inst ällningen, tryck på
för att återgå till föregående skärm.
Modeller med navigationssystem
eller multimediasystem
Se instruktionsboken till naviga-
tions/multimediasystemet eller
instruktionsboken till multimedia-
systemet.
OM42D32SE.book Page 102 Tuesday, September 22, 2020 10:04 AM

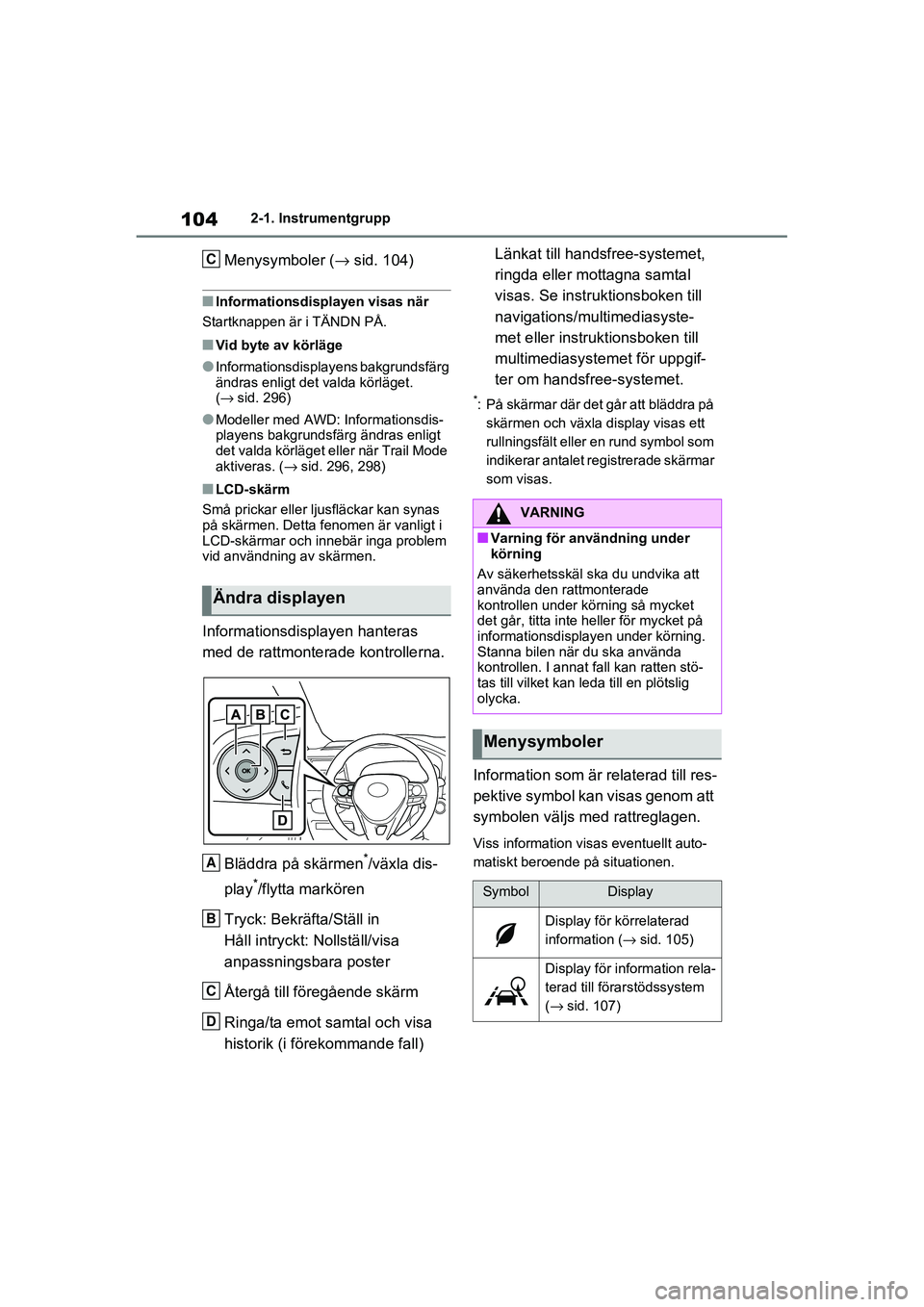

1042-1. Instrumentgrupp
OM42D32SE
Menysymboler (→sid. 104)
■Informationsdisplayen visas när
Startknappen är i TÄNDN PÅ.
■Vid byte av körläge
●Informationsdisplayens bakgrundsfärg
ändras enligt det valda körläget.
(→ sid. 296)
●Modeller med AWD: Informationsdis-
playens bakgrundsfärg ändras enligt
det valda körläget eller när Trail Mode
aktiveras. ( →sid. 296, 298)
■LCD-skärm
Små prickar eller lju sfläckar kan synas
på skärmen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.
Informationsdisplayen hanteras
med de rattmonterade kontrollerna.
Bläddra på skärmen
*/växla dis-
play
*/flytta markören
Tryck: Bekräfta/Ställ in
Håll intryckt: Nollställ/visa
anpassningsbara poster
Återgå till föregående skärm
Ringa/ta emot samtal och visa
historik (i förekommande fall) Länkat till hands
free-systemet,
ringda eller mottagna samtal
visas. Se instruktionsboken till
navigations/multimediasyste-
met eller instruktionsboken till
multimediasystemet för uppgif-
ter om handsfree-systemet.
*: På skärmar där det går att bläddra på skärmen och växla display visas ett
rullningsfält eller en rund symbol som
indikerar antalet registrerade skärmar
som visas.
Information som är relaterad till res-
pektive symbol kan visas genom att
symbolen väljs med rattreglagen.
Viss information visas eventuellt auto-
matiskt beroende på situationen.
Ändra displayen
C
A
B
C
D
9$51,1*
■Varning för användning under
körning
Av säkerhetsskäl ska du undvika att
använda den rattmonterade
kontrollen under körning så mycket
det går, titta inte h eller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda
kontrollen. I annat fa ll kan ratten stö-
tas till vilket kan leda till en plötslig
olycka.
Menysymboler
SymbolDisplay
Display för körrelaterad
information ( →sid. 105)
Display för information rela-
terad till förarstödssystem
(→ sid. 107)
OM42D32SE.book Page 104 Tuesday, September 22, 2020 10:04 AM

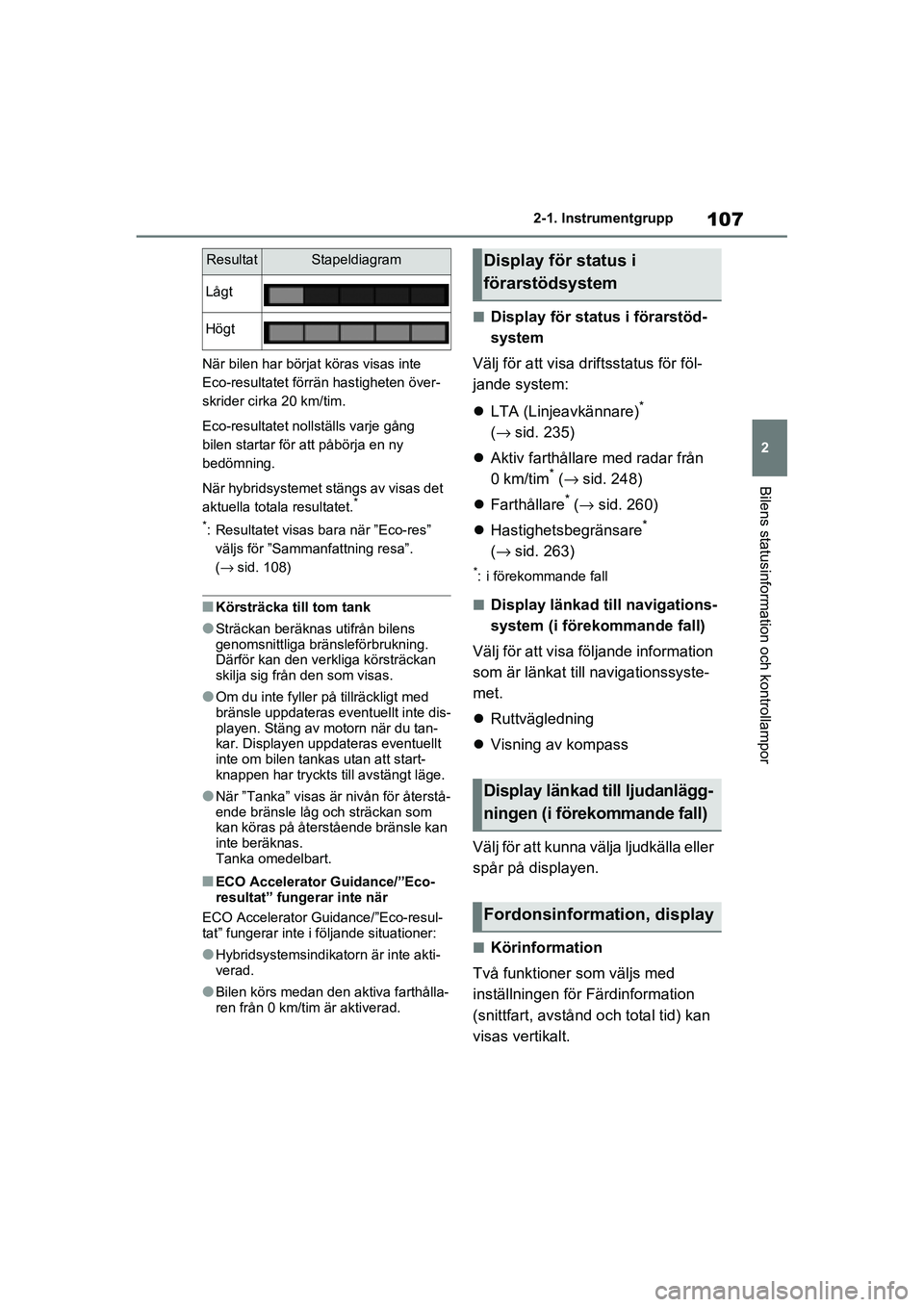

107
2
2-1. Instrumentgrupp
Bilens statusinformation och kontrollampor
OM42D32SE
När bilen har börjat köras visas inte
Eco-resultatet förr
än hastigheten över-
skrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång
bilen startar för att påbörja en ny
bedömning.
När hybridsystemet stängs av visas det
aktuella totala resultatet.
*
*
: Resultatet visas bara när ”Eco-res” väljs för ”Sammanfattning resa”.
(→ sid. 108)
■Körsträcka till tom tank
●Sträckan beräknas utifrån bilens
genomsnittliga bränsleförbrukning.
Därför kan den verk liga körsträckan
skilja sig från den som visas.
●Om du inte fyller på tillräckligt med
bränsle uppdateras eventuellt inte dis-
playen. Stäng av motorn när du tan-
kar. Displayen uppdateras eventuellt
inte om bilen tank as utan att start-
knappen har tryckts till avstängt läge.
●När ”Tanka” visas är nivån för återstå-
ende bränsle låg och sträckan som
kan köras på återstående bränsle kan
inte beräknas.
Tanka omedelbart.
■ECO Accelerator G uidance/”Eco-
resultat” fungerar inte när
ECO Accelerator Guidance/”Eco-resul-
tat” fungerar inte i följande situationer:
●Hybridsystemsindikat orn är inte akti-
verad.
●Bilen körs medan den aktiva farthålla-
ren från 0 km/tim är aktiverad.
■Display för status i förarstöd-
system
Välj för att visa driftsstatus för föl-
jande system:
 LTA (Linjeavkännare)
*
( → sid. 235)
 Aktiv farthållare med radar från
0km/tim
* (→ sid. 248)
 Farthållare
* (→ sid. 260)
 Hastighetsbegränsare
*
( → sid. 263)
*: i förekommande fall
■Display länkad till navigations-
system (i förekommande fall)
Välj för att visa följande information
som är länkat till navigationssyste-
met.
 Ruttvägledning
 Visning av kompass
Välj för att kunna välja ljudkälla eller
spår på displayen.
■Körinformation
Två funktioner som väljs med
inställningen för Färdinformation
(snittfart, avstånd o ch total tid) kan
visas vertikalt.
Lågt
Högt
ResultatStapeldiagramDisplay för status i
förarstödsystem
Display länkad till ljudanlägg-
ningen (i förekommande fall)
Fordonsinformation, display
OM42D32SE.book Page 107 Tuesday, September 22, 2020 10:04 AM
