sensor TOYOTA RAV4 2021 Instructieboekje (in Dutch)

585
7

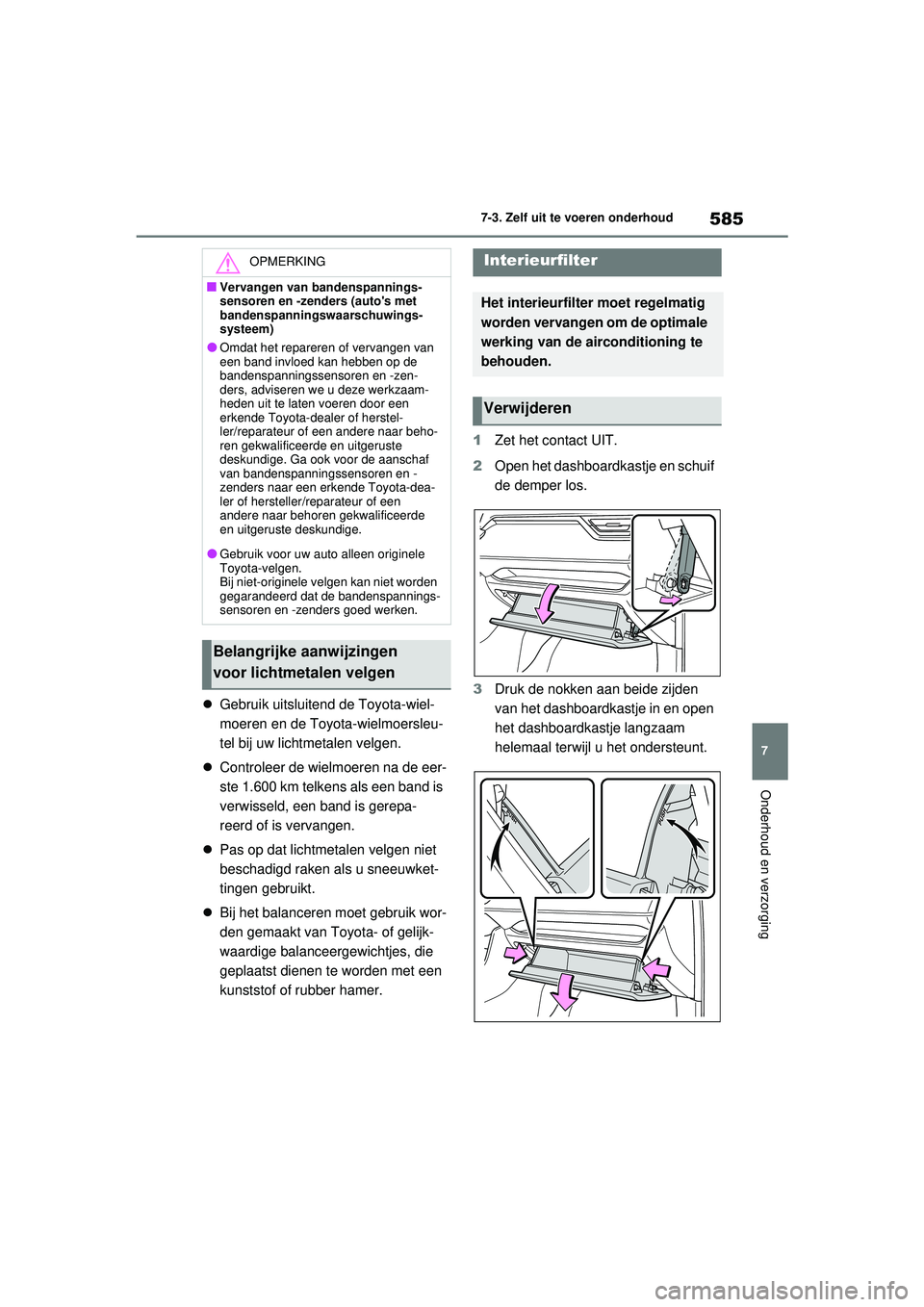

7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepa-
reerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer. 1
Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders (auto's met
bandenspanningswaarschuwings-
systeem)
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -
zenders naar een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
pM_RAV4_OM_OM42D20E_(EE).book Page 585 Friday, August 7, 2020 1:15 PM

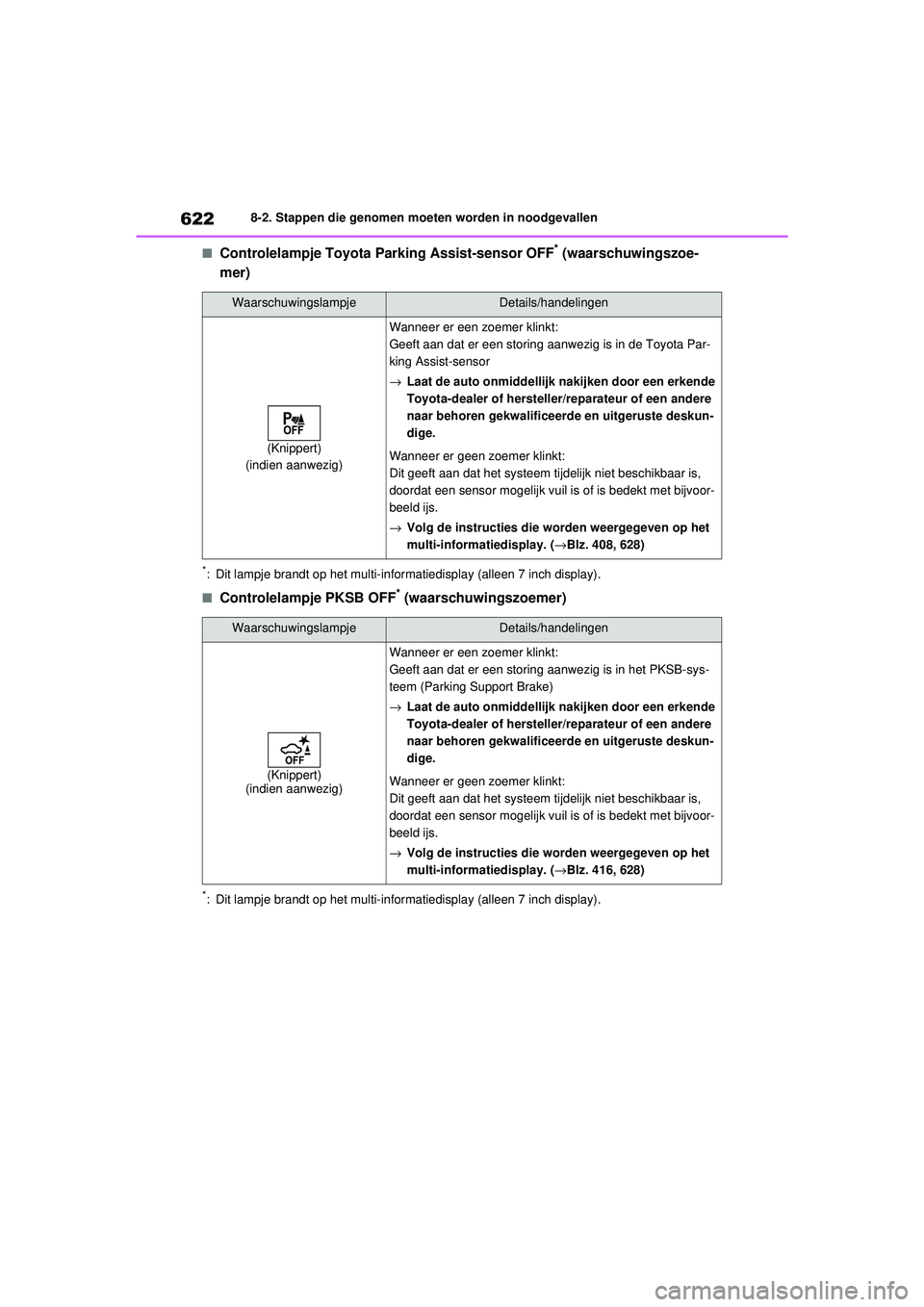

6228-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje Toyota Parking Assist-sensor OFF* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje PKSB OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota Par-
king Assist-sensor
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 408, 628)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-sys-
teem (Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bijvoor-
beeld ijs.
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 416, 628)
pM_RAV4_OM_OM42D20E_(EE).book Page 622 Friday, August 7, 2020 1:15 PM

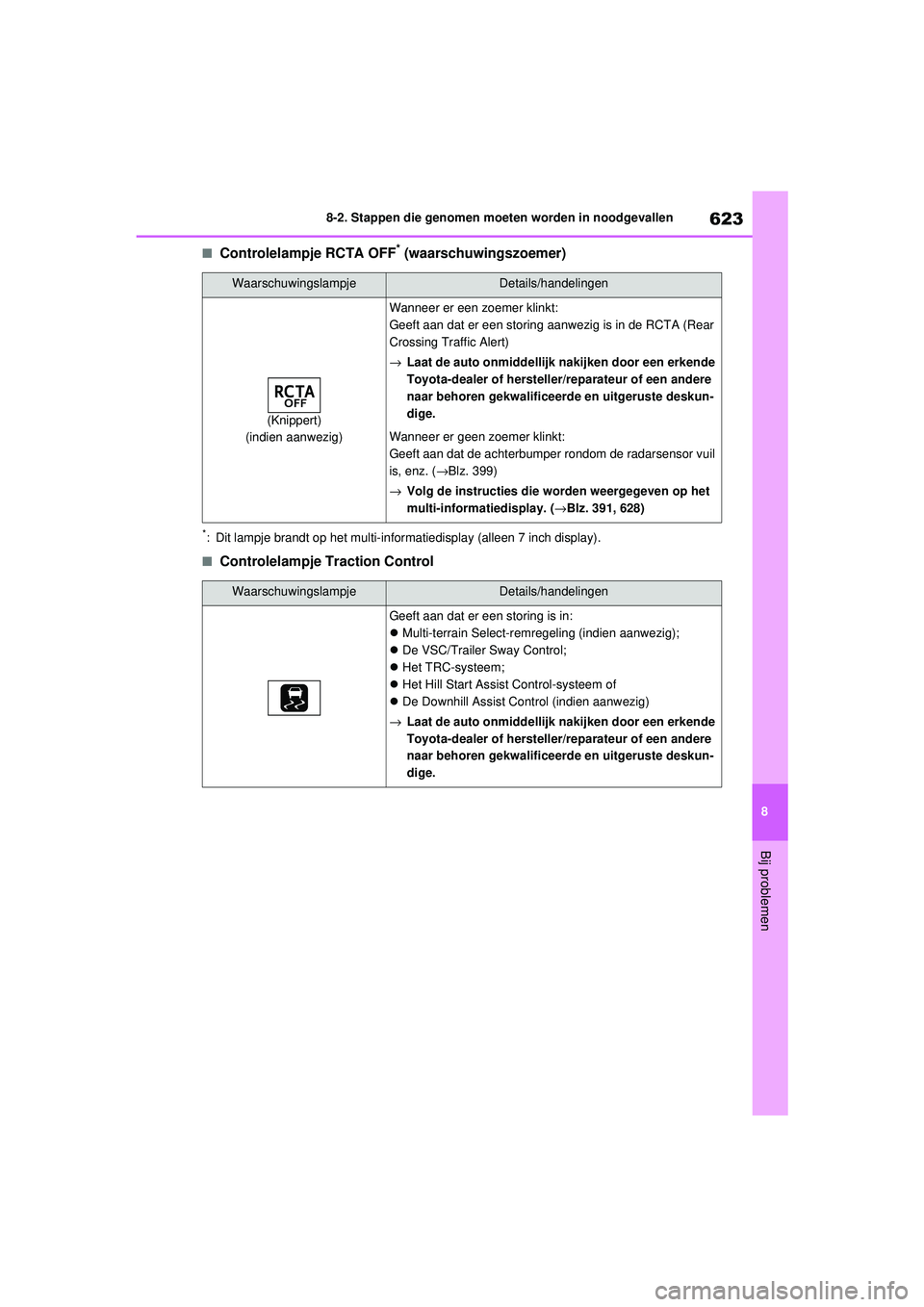

623
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje RCTA OFF* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay (alleen 7 inch display).
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA (Rear
Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor vuil
is, enz. ( →Blz. 399)
→ Volg de instructies die worden weergegeven op het
multi-informatiedisplay. ( →Blz. 391, 628)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
 Multi-terrain Select-remregeling (indien aanwezig);
 De VSC/Trailer Sway Control;
 Het TRC-systeem;
 Het Hill Start Assist Control-systeem of
 De Downhill Assist Control (indien aanwezig)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
pM_RAV4_OM_OM42D20E_(EE).book Page 623 Friday, August 7, 2020 1:15 PM

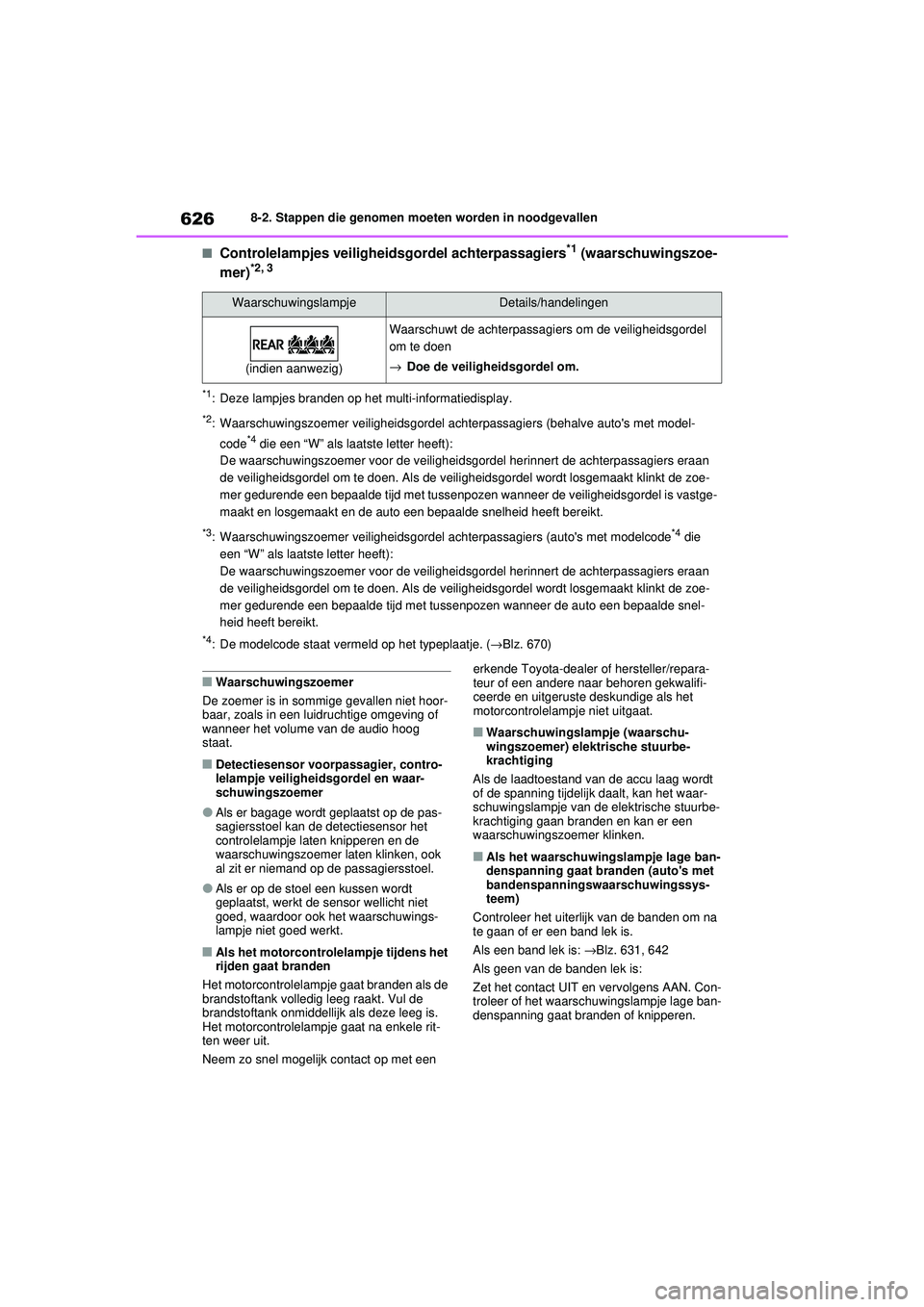

6268-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampjes veiligheidsgordel achterpassagiers*1 (waarschuwingszoe-
mer)*2, 3
*1: Deze lampjes branden op het multi-informatiedisplay.
*2: Waarschuwingszoemer veiligheidsgordel achterpassagiers (behalve auto's met model-
code*4 die een “W” als laatste letter heeft):
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de veiligheidsgordel is vastge-
maakt en losgemaakt en de auto een bepaalde snelheid heeft bereikt.
*3: Waarschuwingszoemer veiligheidsgordel achterpassagiers (auto's met modelcode*4 die
een “W” als laatste letter heeft):
De waarschuwingszoemer voor de veilighei dsgordel herinnert de achterpassagiers eraan
de veiligheidsgordel om te doen. Als de veili gheidsgordel wordt losgemaakt klinkt de zoe-
mer gedurende een bepaalde tijd met tussenpozen wanneer de auto een bepaalde snel-
heid heeft bereikt.
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoor-
baar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog
staat.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sensor wellicht niet
goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Het motorcontrolelampje gaat branden als de
brandstoftank volledig leeg raakt. Vul de
brandstoftank onmiddellijk als deze leeg is.
Het motorcontrolelampje gaat na enkele rit-
ten weer uit.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt
of de spanning tijdelijk daalt, kan het waar-
schuwingslampje van de elektrische stuurbe-
krachtiging gaan branden en kan er een
waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage ban-
denspanning gaat branden (auto's met
bandenspanningswaarschuwingssys-
teem)
Controleer het uiterlijk van de banden om na
te gaan of er een band lek is.
Als een band lek is: →Blz. 631, 642
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Con-
troleer of het waarschuwingslampje lage ban-
denspanning gaat branden of knipperen.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
pM_RAV4_OM_OM42D20E_(EE).book Page 626 Friday, August 7, 2020 1:15 PM

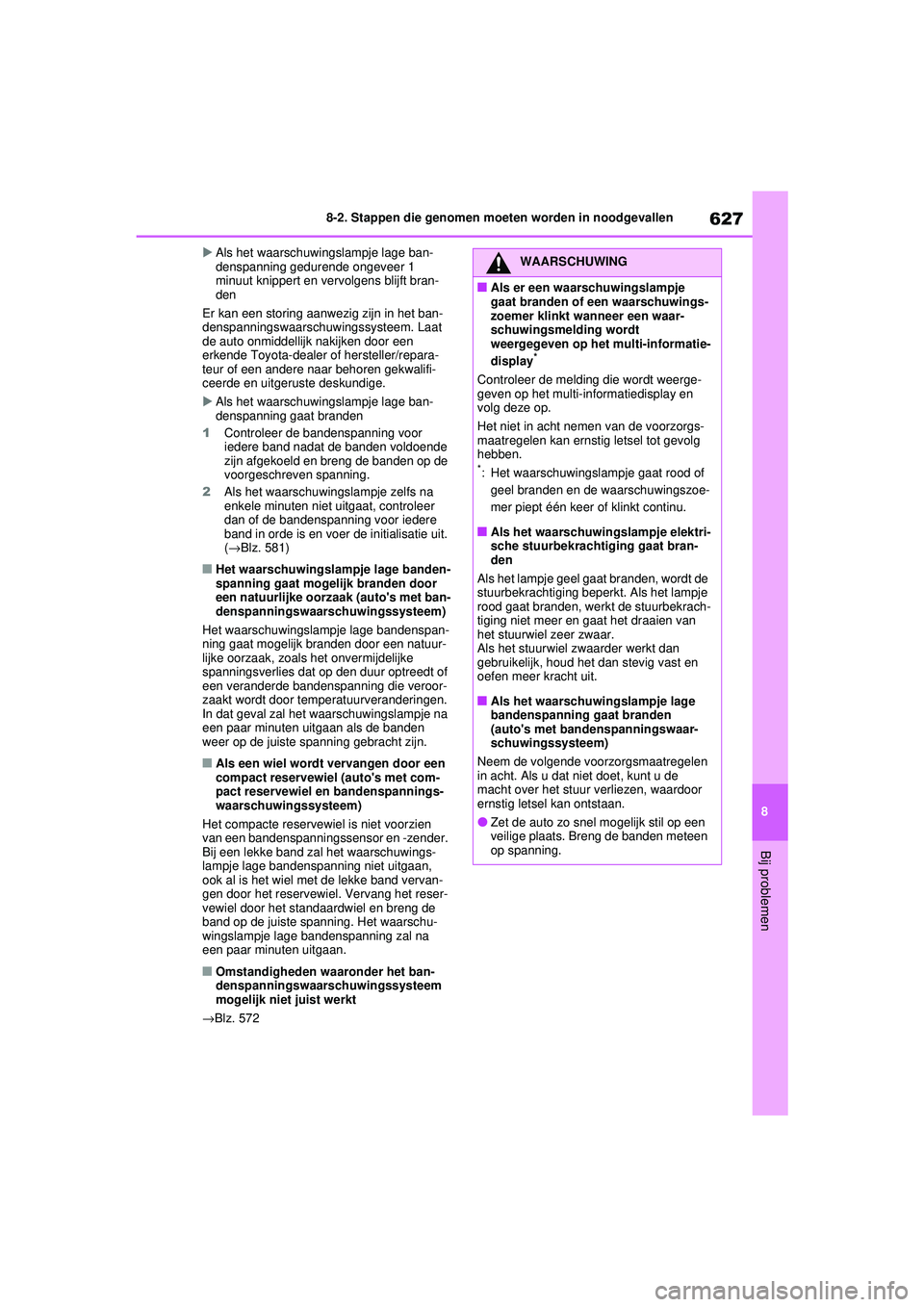

627
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den
Er kan een storing aanwezig zijn in het ban-
denspanningswaarschuwingssysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
(→ Blz. 581)
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak (auto's met ban-
denspanningswaarschuwingssysteem)
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel wordt vervangen door een
compact reservewiel (auto's met com-
pact reservewiel en bandenspannings-
waarschuwingssysteem)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender.
Bij een lekke band zal het waarschuwings-
lampje lage bandenspanning niet uitgaan,
ook al is het wiel met de lekke band vervan-
gen door het reservewiel. Vervang het reser-
vewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschu-
wingslampje lage bandenspanning zal na
een paar minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
→ Blz. 572
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
*
Controleer de melding die wordt weerge-
geven op het multi-informatiedisplay en
volg deze op.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
*: Het waarschuwingslampje gaat rood of
geel branden en de waarschuwingszoe-
mer piept één keer of klinkt continu.
■Als het waarschuwingslampje elektri-
sche stuurbekrachtiging gaat bran-
den
Als het lampje geel gaat branden, wordt de
stuurbekrachtiging beperkt. Als het lampje
rood gaat branden, werkt de stuurbekrach-
tiging niet meer en gaat het draaien van
het stuurwiel zeer zwaar.
Als het stuurwiel zwaarder werkt dan
gebruikelijk, houd het dan stevig vast en
oefen meer kracht uit.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
(auto's met bandenspanningswaar-
schuwingssysteem)
Neem de volgende voorzorgsmaatregelen
in acht. Als u dat niet doet, kunt u de
macht over het stuur verliezen, waardoor
ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een
veilige plaats. Breng de banden meteen
op spanning.
pM_RAV4_OM_OM42D20E_(EE).book Page 627 Friday, August 7, 2020 1:15 PM

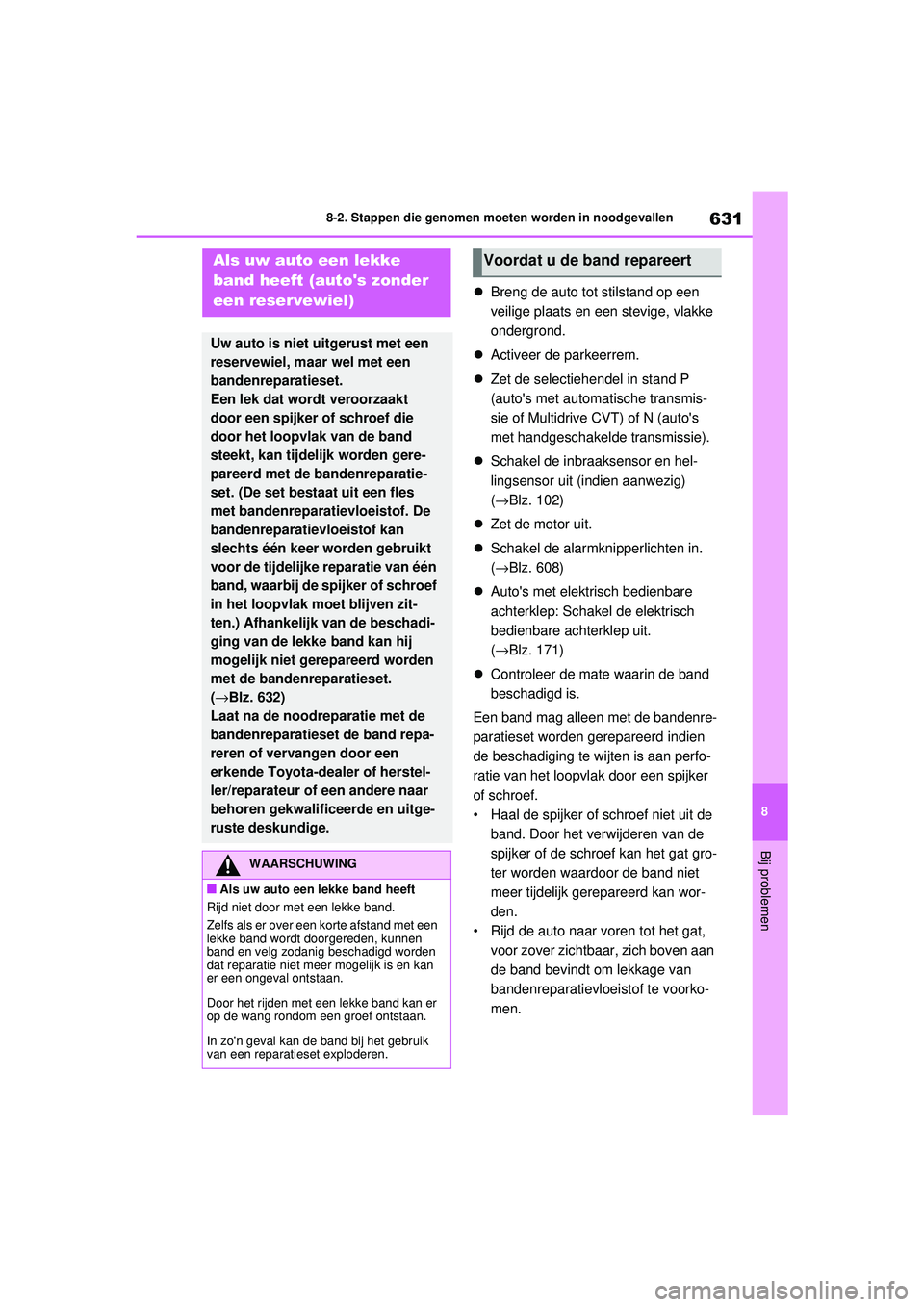

631
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of N (auto's
met handgeschakelde transmissie).
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)
(→Blz. 102)
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 608)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 171)
 Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging te wijten is aan perfo-
ratie van het loopvlak door een spijker
of schroef.
• Haal de spijker of schroef niet uit de band. Door het verwijderen van de
spijker of de schroef kan het gat gro-
ter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
• Rijd de auto naar voren tot het gat,
voor zover zichtbaa r, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te voorko-
men.
Als uw auto een lekke
band heeft (auto's zonder
een reservewiel)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles
met bandenreparatievloeistof. De
bandenreparatievloeistof kan
slechts één keer worden gebruikt
voor de tijdelijke reparatie van één
band, waarbij de spijker of schroef
in het loopvlak moet blijven zit-
ten.) Afhankelijk van de beschadi-
ging van de lekke band kan hij
mogelijk niet gerepareerd worden
met de bandenreparatieset.
(→Blz. 632)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan.
In zo'n geval kan de band bij het gebruik
van een reparatieset exploderen.
Voordat u de band repareert
pM_RAV4_OM_OM42D20E_(EE).book Page 631 Friday, August 7, 2020 1:15 PM

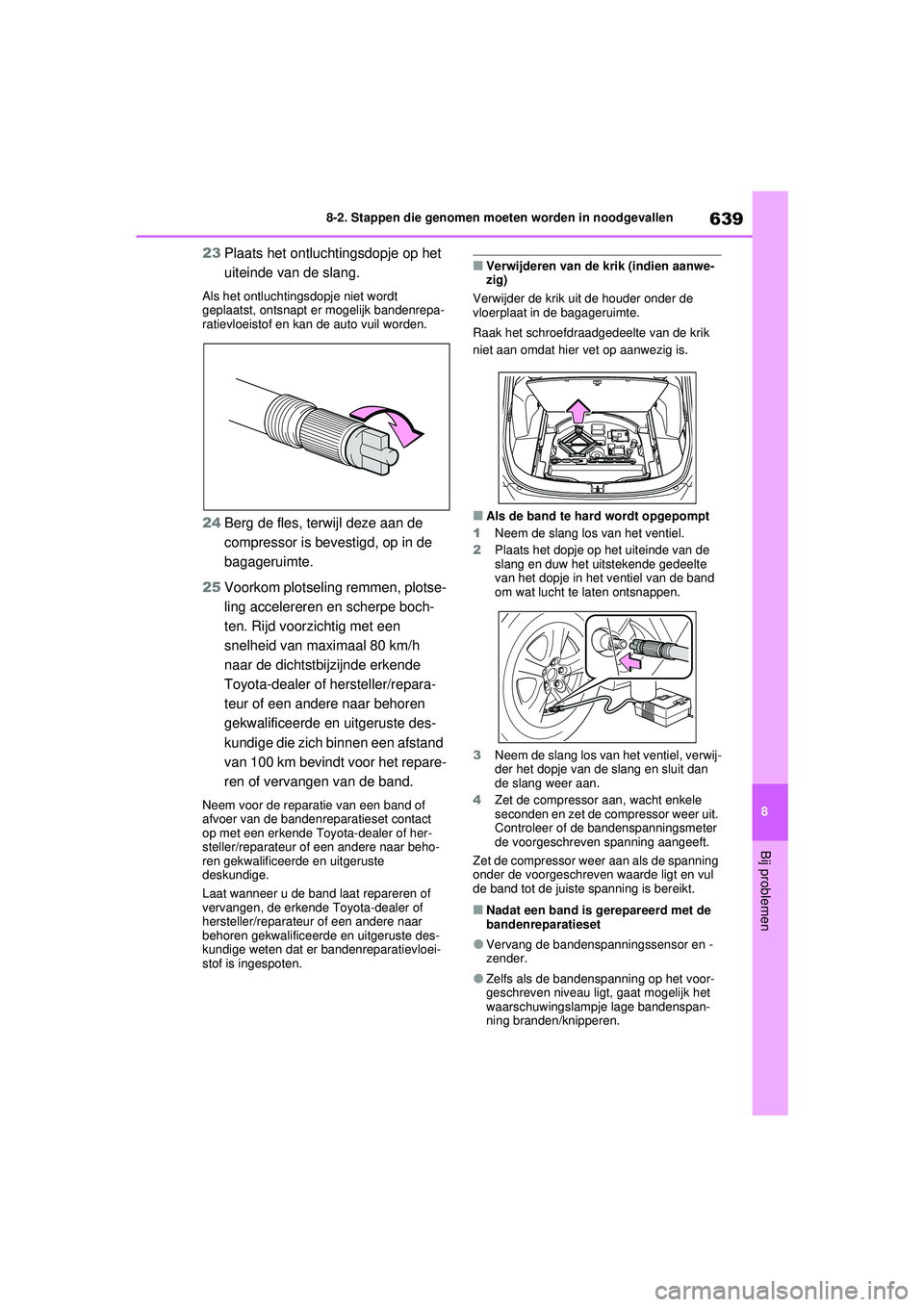

639
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
23
Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenrepa-
ratievloeistof en kan de auto vuil worden.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige die zich binnen een afstand
van 100 km bevindt voor het repare-
ren of vervangen van de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige weten dat er bandenreparatievloei-
stof is ingespoten.
■Verwijderen van de krik (indien aanwe-
zig)
Verwijder de krik uit de houder onder de
vloerplaat in de bagageruimte.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
■Als de band te hard wordt opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de band
om wat lucht te laten ontsnappen.
3 Neem de slang los van het ventiel, verwij-
der het dopje van de slang en sluit dan
de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer uit.
Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt en vul
de band tot de juiste spanning is bereikt.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
pM_RAV4_OM_OM42D20E_(EE).book Page 639 Friday, August 7, 2020 1:15 PM

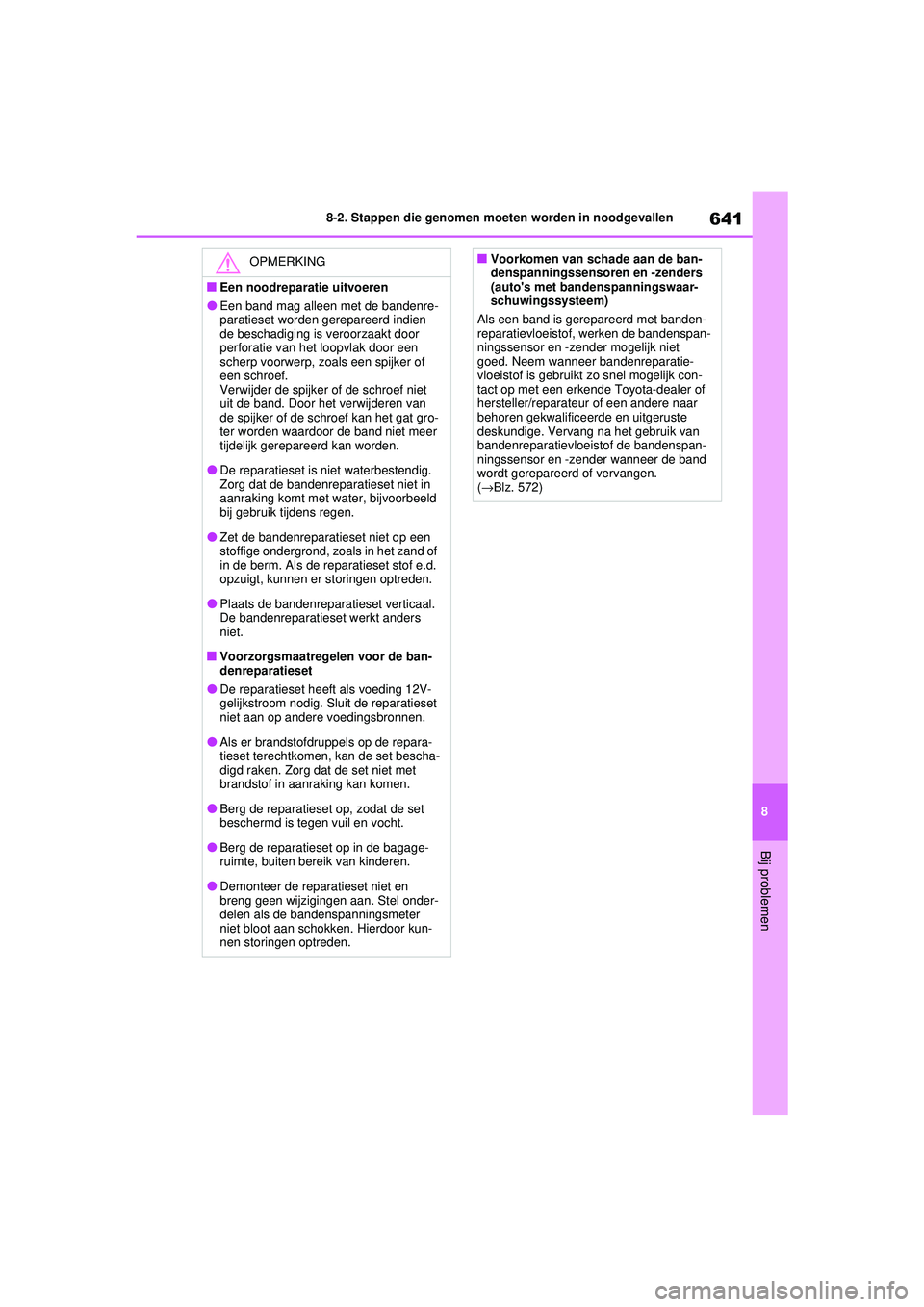

641
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Plaats de bandenreparatieset verticaal.
De bandenreparatieset werkt anders
niet.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding 12V-
gelijkstroom nodig. Sluit de reparatieset
niet aan op andere voedingsbronnen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's met bandenspanningswaar-
schuwingssysteem)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( → Blz. 572)
pM_RAV4_OM_OM42D20E_(EE).book Page 641 Friday, August 7, 2020 1:15 PM

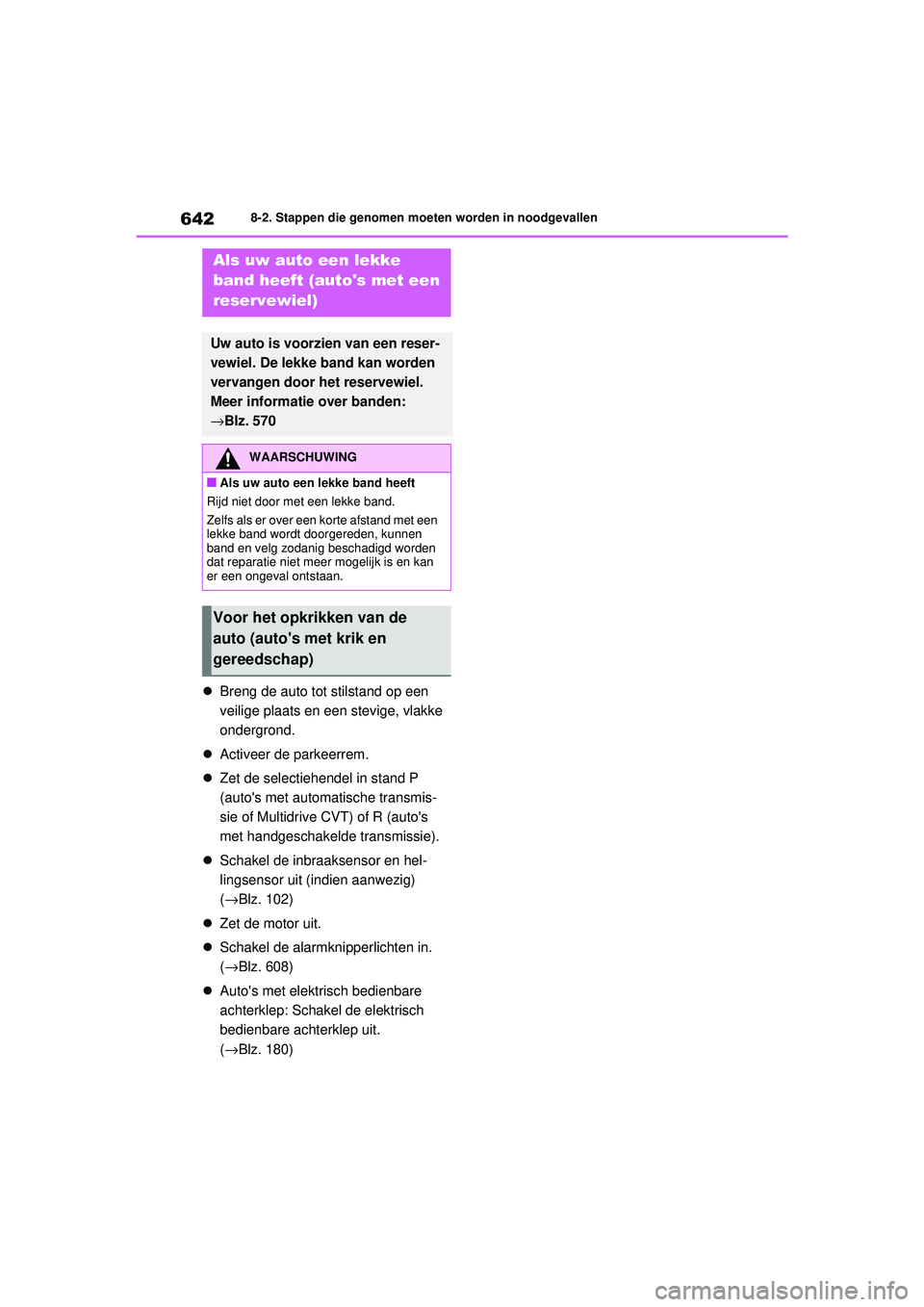

6428-2. Stappen die genomen moeten worden in noodgevallen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(auto's met automatische transmis-
sie of Multidrive CVT) of R (auto's
met handgeschakelde transmissie).
 Schakel de inbraaksensor en hel-
lingsensor uit (indien aanwezig)
(→Blz. 102)
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 608)
 Auto's met elektrisch bedienbare
achterklep: Schakel de elektrisch
bedienbare achterklep uit.
(→Blz. 180)
Als uw auto een lekke
band heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 570
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de
auto (auto's met krik en
gereedschap)
pM_RAV4_OM_OM42D20E_(EE).book Page 642 Friday, August 7, 2020 1:15 PM

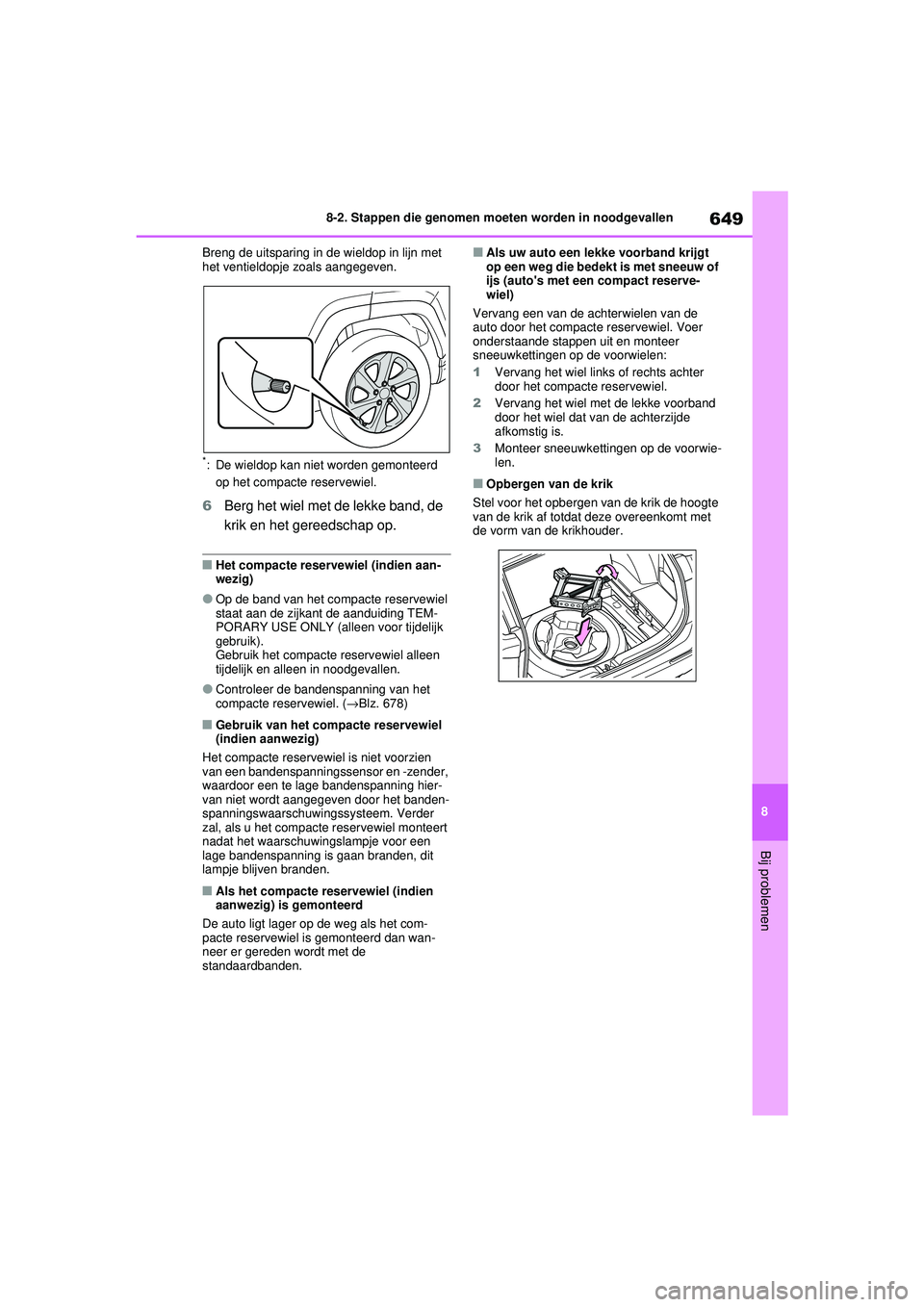

649
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Breng de uitsparing in de wieldop in lijn met
het ventieldopje zoals aangegeven.
*: De wieldop kan niet worden gemonteerd
op het compacte reservewiel.
6 Berg het wiel met de lekke band, de
krik en het gereedschap op.
■Het compacte reservewiel (indien aan-
wezig)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( →Blz. 678)
■Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reserve-
wiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
■Opbergen van de krik
Stel voor het opbergen van de krik de hoogte
van de krik af totdat deze overeenkomt met
de vorm van de krikhouder.
pM_RAV4_OM_OM42D20E_(EE).book Page 649 Friday, August 7, 2020 1:15 PM
