TOYOTA RAV4 2021 Manual de utilização (in Portuguese)

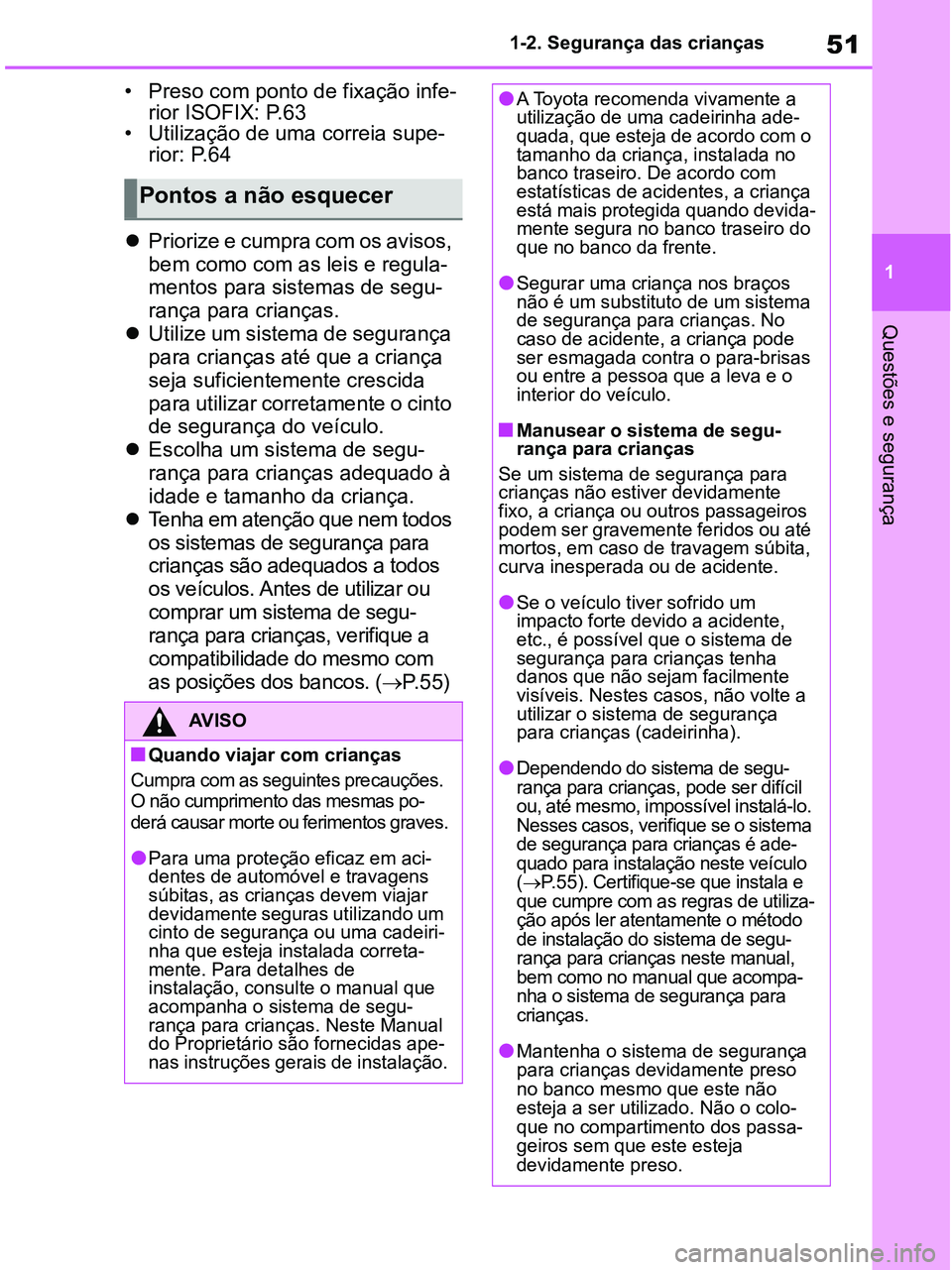

51
1 1-2. Segurança das crianças
Questões e segurança
• Preso com ponto de fixação infe-
rior ISOFIX: P.63
• Utilização de uma correia supe-
rior: P.64
Priorize e cumpra com os avisos,
bem como com as leis e regula-
mentos para sistemas de segu-
rança para crianças.
Utilize um sistema de segurança
para crianças até que a criança
seja suficientemente crescida
para utilizar corretamente o cinto
de segurança do veículo.
Escolha um sistema de segu-
rança para crianças adequado à
idade e tamanho da criança.
Tenha em atenção que nem todos
os sistemas de segurança para
crianças são adequados a todos
os veículos. Antes de utilizar ou
comprar um sistema de segu-
rança para crianças, verifique a
compatibilidade do mesmo com
as posições dos bancos. (P. 5 5 )
Pontos a não esquecer
AV I S O
■Quando viajar com crianças
Cumpra com as seguintes precauções.
O não cumprimento das mesmas po-
derá causar morte ou ferimentos graves.
●Para uma proteção eficaz em aci-
dentes de automóvel e travagens
súbitas, as crianças devem viajar
devidamente seguras utilizando um
cinto de segurança ou uma cadeiri-
nha que esteja instalada correta-
mente. Para detalhes de
instalação, consulte o manual que
acompanha o sistema de segu-
rança para crianças. Neste Manual
do Proprietário são fornecidas ape-
nas instruções gerais de instalação.
●A Toyota recomenda vivamente a
utilização de uma cadeirinha ade-
quada, que esteja de acordo com o
tamanho da criança, instalada no
banco traseiro. De acordo com
estatísticas de acidentes, a criança
está mais protegida quando devida-
mente segura no banco traseiro do
que no banco da frente.
●Segurar uma criança nos braços
não é um substituto de um sistema
de segurança para crianças. No
caso de acidente, a criança pode
ser esmagada contra o para-brisas
ou entre a pessoa que a leva e o
interior do veículo.
■Manusear o sistema de segu-
rança para crianças
Se um sistema de segurança para
crianças não estiver devidamente
fixo, a criança ou outros passageiros
podem ser gravemente feridos ou até
mortos, em caso de travagem súbita,
curva inesperada ou de acidente.
●Se o veículo tiver sofrido um
impacto forte devido a acidente,
etc., é possível que o sistema de
segurança para crianças tenha
danos que não sejam facilmente
visíveis. Nestes casos, não volte a
utilizar o sistema de segurança
para crianças (cadeirinha).
●Dependendo do sistema de segu-
rança para crianças, pode ser difícil
ou, até mesmo, impossível instalá-lo.
Nesses casos, verifique se o sistema
de segurança para crianças é ade-
quado para instalação neste veículo
(P.55). Certifique-se que instala e
que cumpre com as regras de utiliza-
ção após ler atentamente o método
de instalação do sistema de segu-
rança para crianças neste manual,
bem como no manual que acompa-
nha o sistema de segurança para
crianças.
●Mantenha o sistema de segurança
para crianças devidamente preso
no banco mesmo que este não
esteja a ser utilizado. Não o colo-
que no compartimento dos passa-
geiros sem que este esteja
devidamente preso.
pM_RAV4-HV_OM_OM42D32PT.book Page 51 Wednesday, January 27, 2021 6:28 PM

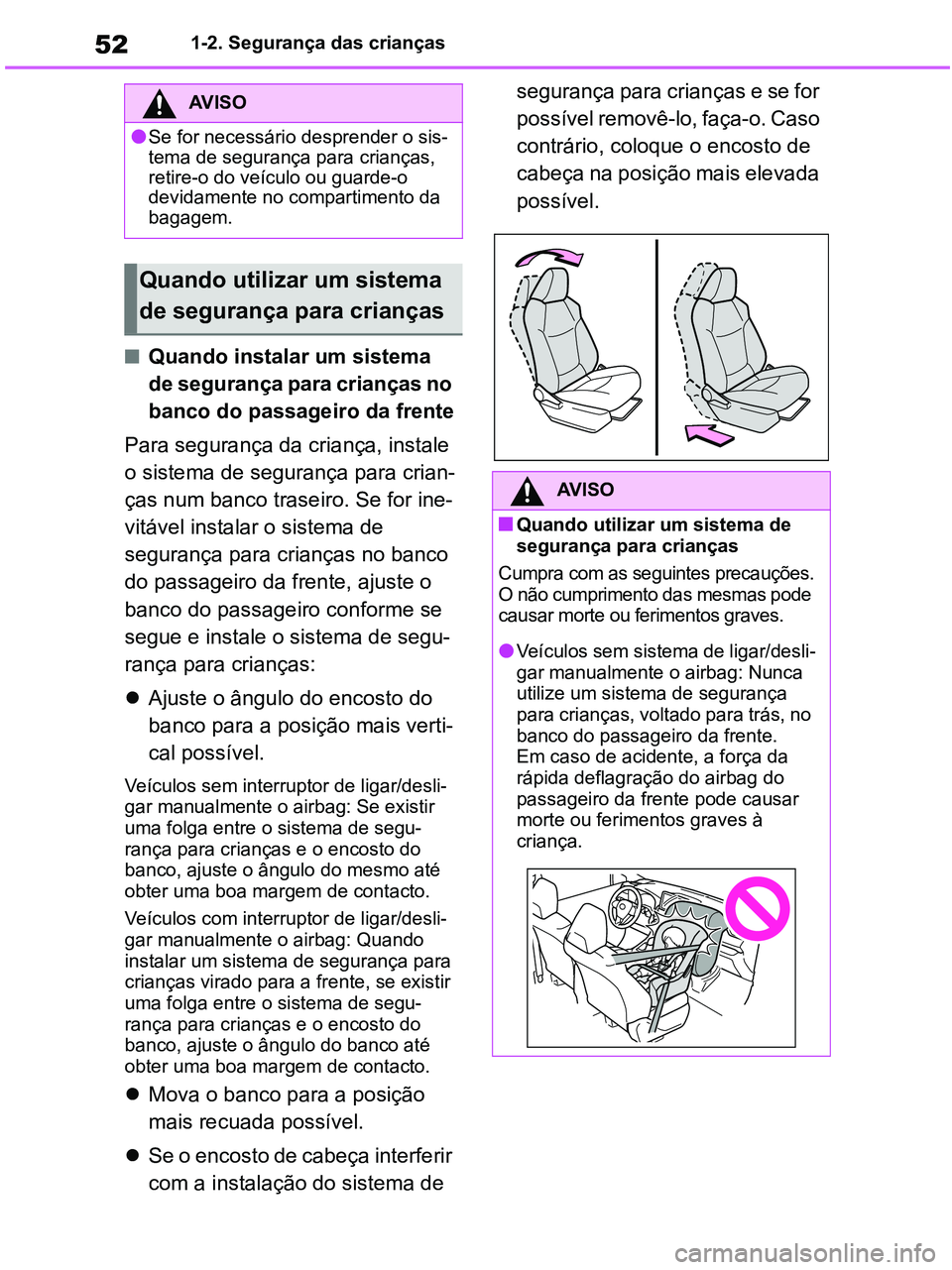

521-2. Segurança das crianças
■Quando instalar um sistema
de segurança para crianças no
banco do passageiro da frente
Para segurança da criança, instale
o sistema de segurança para crian-
ças num banco traseiro. Se for ine-
vitável instalar o sistema de
segurança para crianças no banco
do passageiro da frente, ajuste o
banco do passageiro conforme se
segue e instale o sistema de segu-
rança para crianças:
Ajuste o ângulo do encosto do
banco para a posição mais verti-
cal possível.
Veículos sem interruptor de ligar/desli-
gar manualmente o airbag: Se existir
uma folga entre o sistema de segu-
rança para crianças e o encosto do
banco, ajuste o ângulo do mesmo até
obter uma boa margem de contacto.
Veículos com interruptor de ligar/desli-
gar manualmente o airbag: Quando
instalar um sistema de segurança para
crianças virado para a frente, se existir
uma folga entre o sistema de segu-
rança para crianças e o encosto do
banco, ajuste o ângulo do banco até
obter uma boa margem de contacto.
Mova o banco para a posição
mais recuada possível.
Se o encosto de cabeça interferir
com a instalação do sistema de segurança para crianças e se for
possível removê-lo, faça-o. Caso
contrário, coloque o encosto de
cabeça na posição mais elevada
possível.
AV I S O
●Se for necessário desprender o sis-
tema de segurança para crianças,
retire-o do veículo ou guarde-o
devidamente no compartimento da
bagagem.
Quando utilizar um sistema
de segurança para crianças
AV I S O
■Quando utilizar um sistema de
segurança para crianças
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
causar morte ou ferimentos graves.
●Veículos sem sistema de ligar/desli-
gar manualmente o airbag: Nunca
utilize um sistema de segurança
para crianças, voltado para trás, no
banco do passageiro da frente.
Em caso de acidente, a força da
rápida deflagração do airbag do
passageiro da frente pode causar
morte ou ferimentos graves à
criança.
pM_RAV4-HV_OM_OM42D32PT.book Page 52 Wednesday, January 27, 2021 6:28 PM

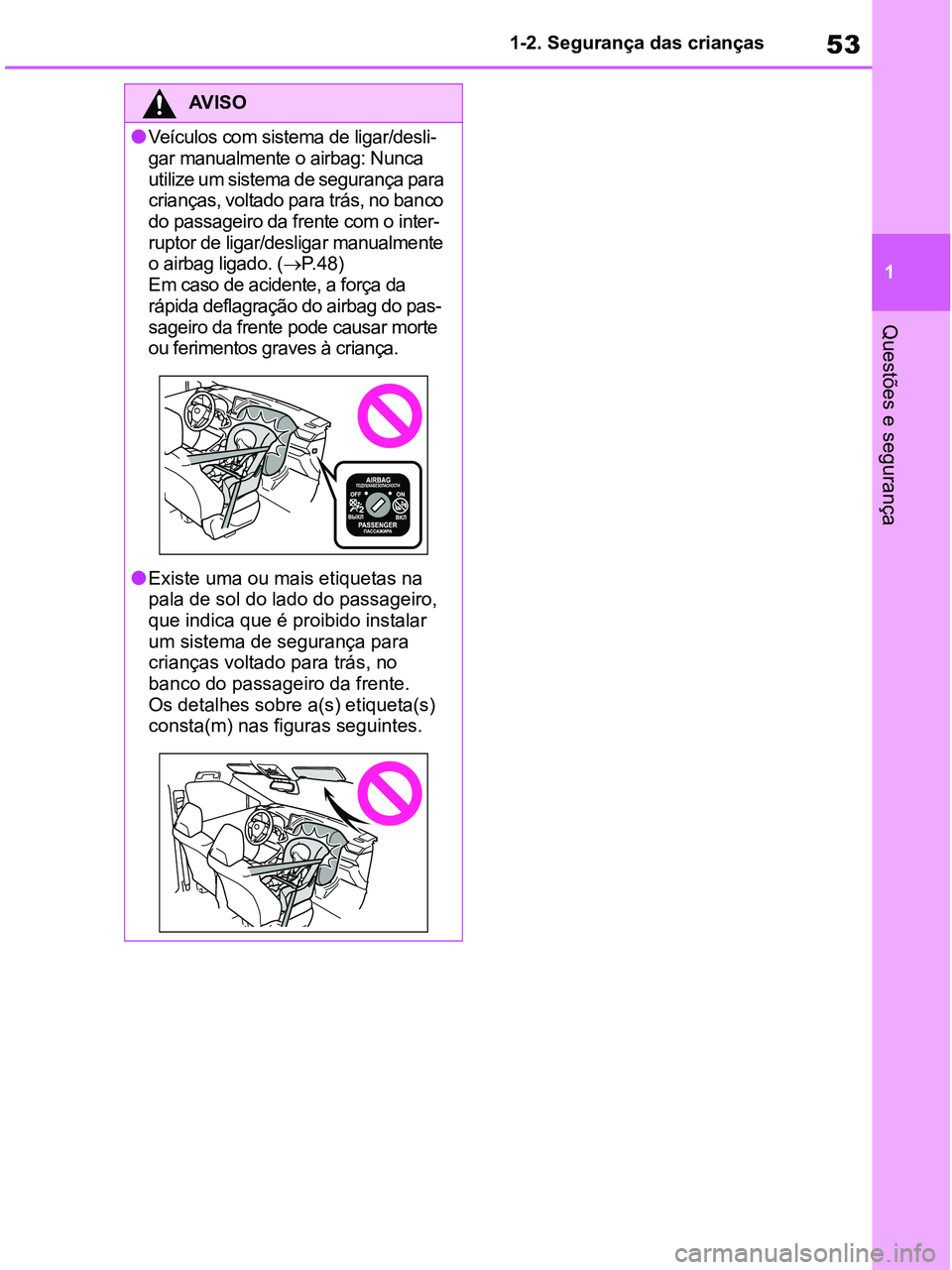

53
1 1-2. Segurança das crianças
Questões e segurança
AV I S O
●Veículos com sistema de ligar/desli-
gar manualmente o airbag: Nunca
utilize um sistema de segurança para
crianças, voltado para trás, no banco
do passageiro da frente com o inter-
ruptor de ligar/desligar manualmente
o airbag ligado. (P. 4 8 )
Em caso de acidente, a força da
rápida deflagração do airbag do pas-
sageiro da frente pode causar morte
ou ferimentos graves à criança.
●Existe uma ou mais etiquetas na
pala de sol do lado do passageiro,
que indica que é proibido instalar
um sistema de segurança para
crianças voltado para trás, no
banco do passageiro da frente.
Os detalhes sobre a(s) etiqueta(s)
consta(m) nas figuras seguintes.
pM_RAV4-HV_OM_OM42D32PT.book Page 53 Wednesday, January 27, 2021 6:28 PM

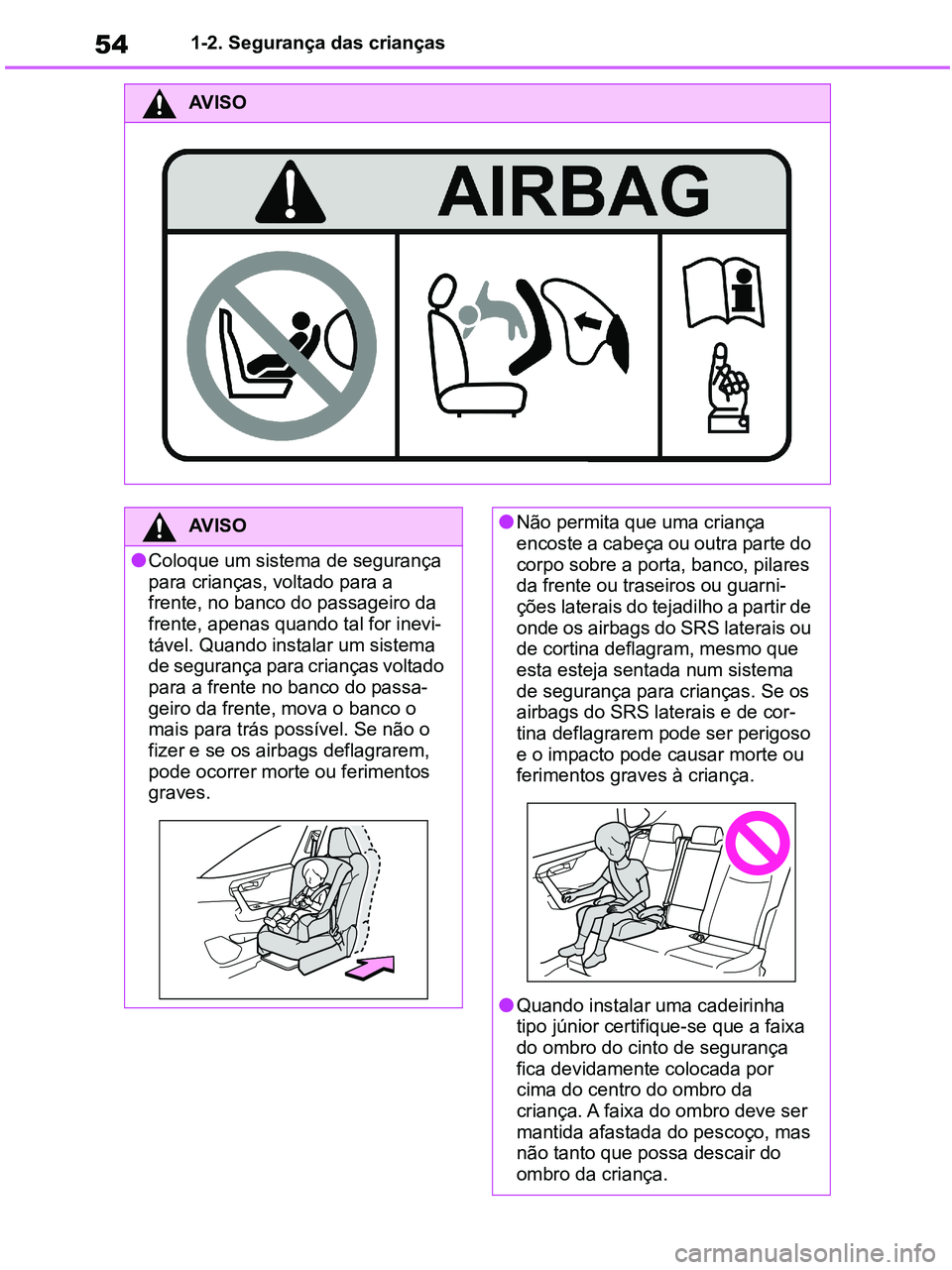

541-2. Segurança das crianças
AV I S O
AV I S O
●Coloque um sistema de segurança
para crianças, voltado para a
frente, no banco do passageiro da
frente, apenas quando tal for inevi-
tável. Quando instalar um sistema
de segurança para crianças voltado
para a frente no banco do passa-
geiro da frente, mova o banco o
mais para trás possível. Se não o
fizer e se os airbags deflagrarem,
pode ocorrer morte ou ferimentos
graves.
●Não permita que uma criança
encoste a cabeça ou outra parte do
corpo sobre a porta, banco, pilares
da frente ou traseiros ou guarni-
ções laterais do tejadilho a partir de
onde os airbags do SRS laterais ou
de cortina deflagram, mesmo que
esta esteja sentada num sistema
de segurança para crianças. Se os
airbags do SRS laterais e de cor-
tina deflagrarem pode ser perigoso
e o impacto pode causar morte ou
ferimentos graves à criança.
●Quando instalar uma cadeirinha
tipo júnior certifique-se que a faixa
do ombro do cinto de segurança
fica devidamente colocada por
cima do centro do ombro da
criança. A faixa do ombro deve ser
mantida afastada do pescoço, mas
não tanto que possa descair do
ombro da criança.
pM_RAV4-HV_OM_OM42D32PT.book Page 54 Wednesday, January 27, 2021 6:28 PM

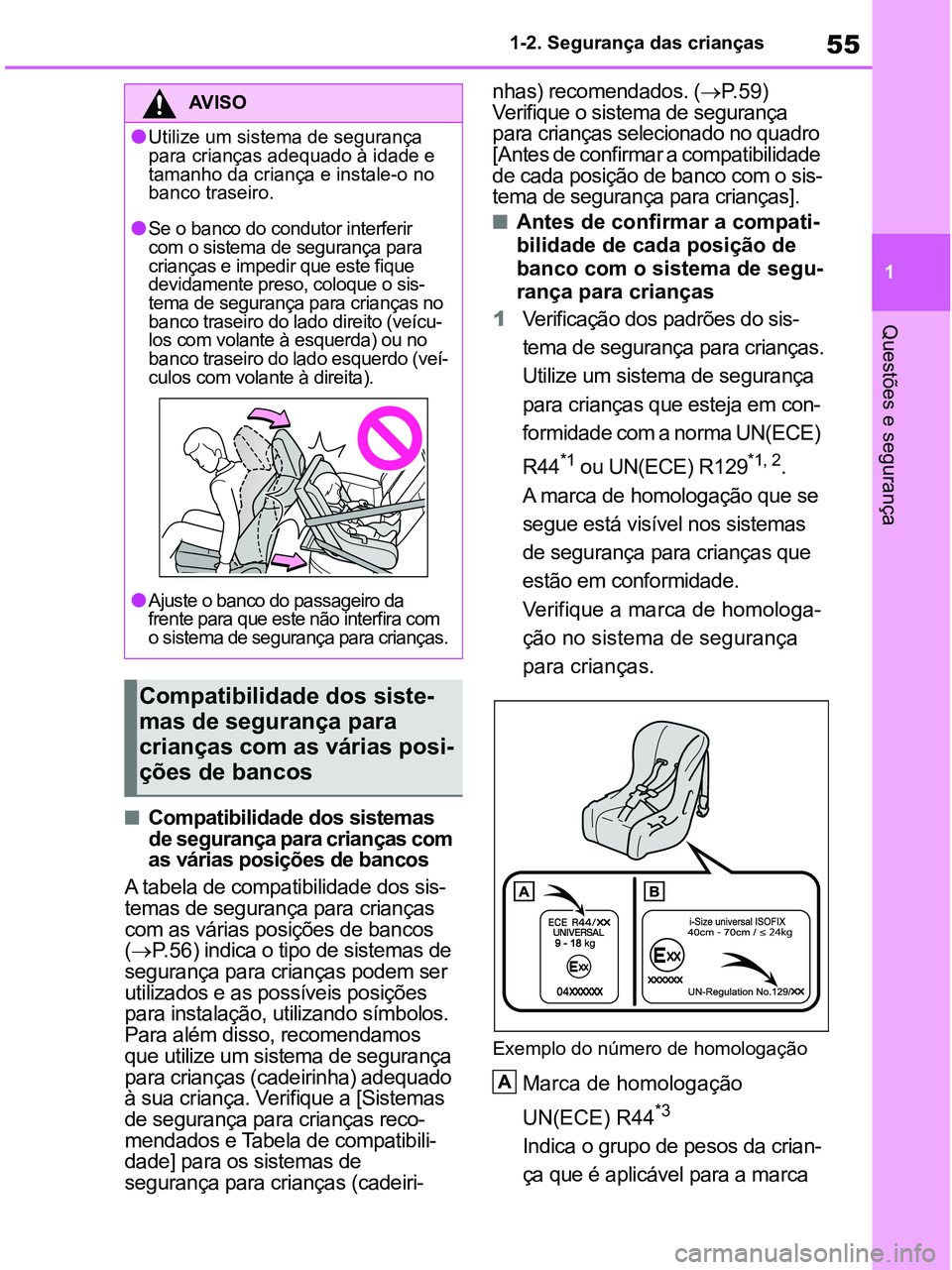

55
1 1-2. Segurança das crianças
Questões e segurança
■Compatibilidade dos sistemas
de segurança para crianças com
as várias posições de bancos
A tabela de compatibilidade dos sis-
temas de segurança para crianças
com as várias posições de bancos
(P.56) indica o tipo de sistemas de
segurança para crianças podem ser
utilizados e as possíveis posições
para instalação, utilizando símbolos.
Para além disso, recomendamos
que utilize um sistema de segurança
para crianças (cadeirinha) adequado
à sua criança. Verifique a [Sistemas
de segurança para crianças reco-
mendados e Tabela de compatibili-
dade] para os sistemas de
segurança para crianças (cadeiri-nhas) recomendados. (P. 5 9 )
Verifique o sistema de segurança
para crianças selecionado no quadro
[Antes de confirmar a compatibilidade
de cada posição de banco com o sis-
tema de segurança para crianças].
■Antes de confirmar a compati-
bilidade de cada posição de
banco com o sistema de segu-
rança para crianças
1Verificação dos padrões do sis-
tema de segurança para crianças.
Utilize um sistema de segurança
para crianças que esteja em con-
formidade com a norma UN(ECE)
R44
*1 ou UN(ECE) R129*1, 2.
A marca de homologação que se
segue está visível nos sistemas
de segurança para crianças que
estão em conformidade.
Verifique a marca de homologa-
ção no sistema de segurança
para crianças.
Exemplo do número de homologação
Marca de homologação
UN(ECE) R44
*3
Indica o grupo de pesos da crian-
ça que é aplicável para a marca
AV I S O
●Utilize um sistema de segurança
para crianças adequado à idade e
tamanho da criança e instale-o no
banco traseiro.
●Se o banco do condutor interferir
com o sistema de segurança para
crianças e impedir que este fique
devidamente preso, coloque o sis-
tema de segurança para crianças no
banco traseiro do lado direito (veícu-
los com volante à esquerda) ou no
banco traseiro do lado esquerdo (veí-
culos com volante à direita).
●Ajuste o banco do passageiro da
frente para que este não interfira com
o sistema de segurança para crianças.
Compatibilidade dos siste-
mas de segurança para
crianças com as várias posi-
ções de bancos
A
pM_RAV4-HV_OM_OM42D32PT.book Page 55 Wednesday, January 27, 2021 6:28 PM

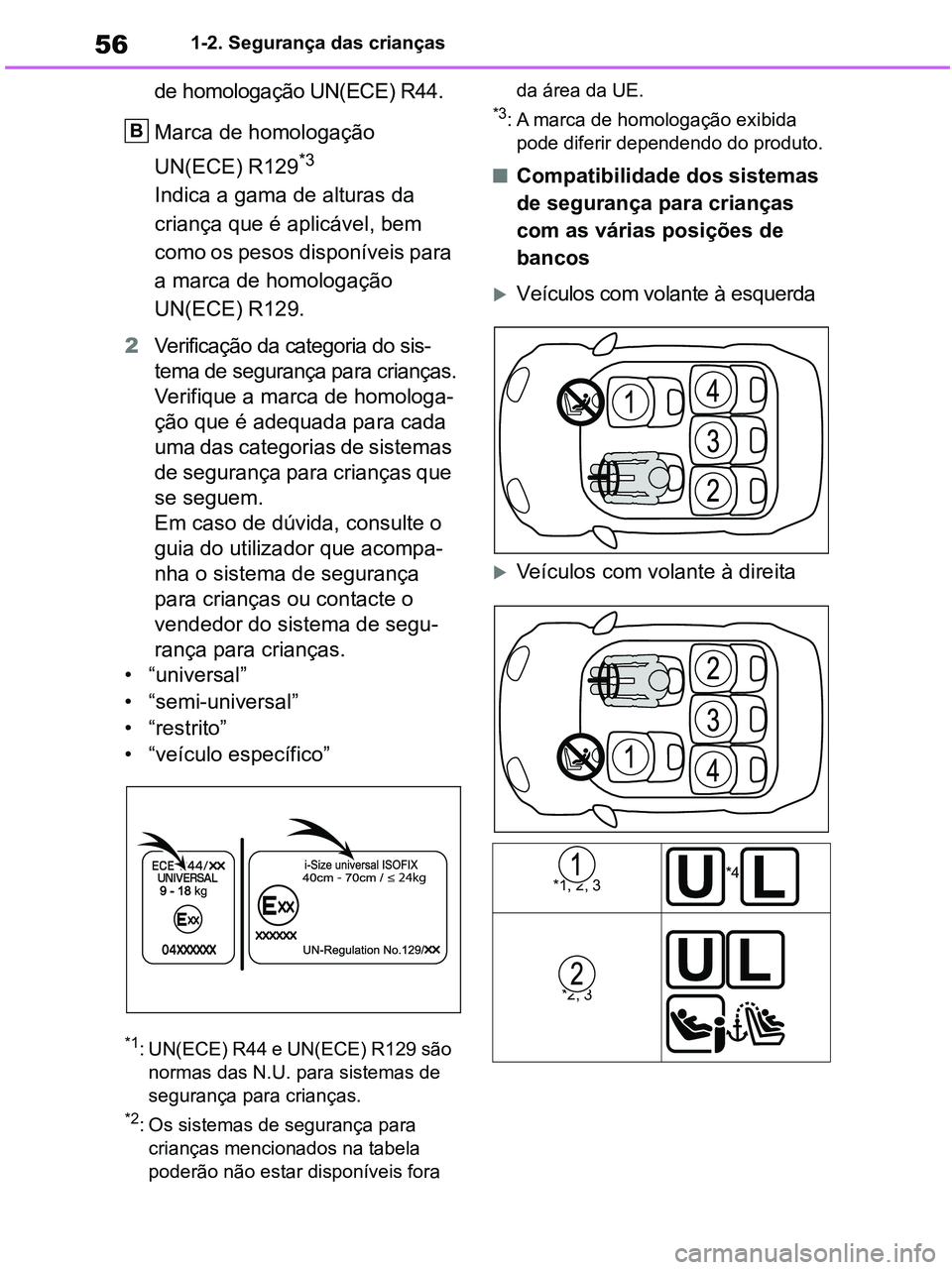

561-2. Segurança das crianças
de homologação UN(ECE) R44.
Marca de homologação
UN(ECE) R129
*3
Indica a gama de alturas da
criança que é aplicável, bem
como os pesos disponíveis para
a marca de homologação
UN(ECE) R129.
2Verificação da categoria do sis-
tema de segurança para crianças.
Verifique a marca de homologa-
ção que é adequada para cada
uma das categorias de sistemas
de segurança para crianças que
se seguem.
Em caso de dúvida, consulte o
guia do utilizador que acompa-
nha o sistema de segurança
para crianças ou contacte o
vendedor do sistema de segu-
rança para crianças.
• “universal”
• “semi-universal”
• “restrito”
• “veículo específico”
*1: UN(ECE) R44 e UN(ECE) R129 são
normas das N.U. para sistemas de
segurança para crianças.
*2: Os sistemas de segurança para
crianças mencionados na tabela
poderão não estar disponíveis fora da área da UE.
*3: A marca de homologação exibida
pode diferir dependendo do produto.
■Compatibilidade dos sistemas
de segurança para crianças
com as várias posições de
bancos
Veículos com volante à esquerda
Veículos com volante à direita
B





pM_RAV4-HV_OM_OM42D32PT.book Page 56 Wednesday, January 27, 2021 6:28 PM

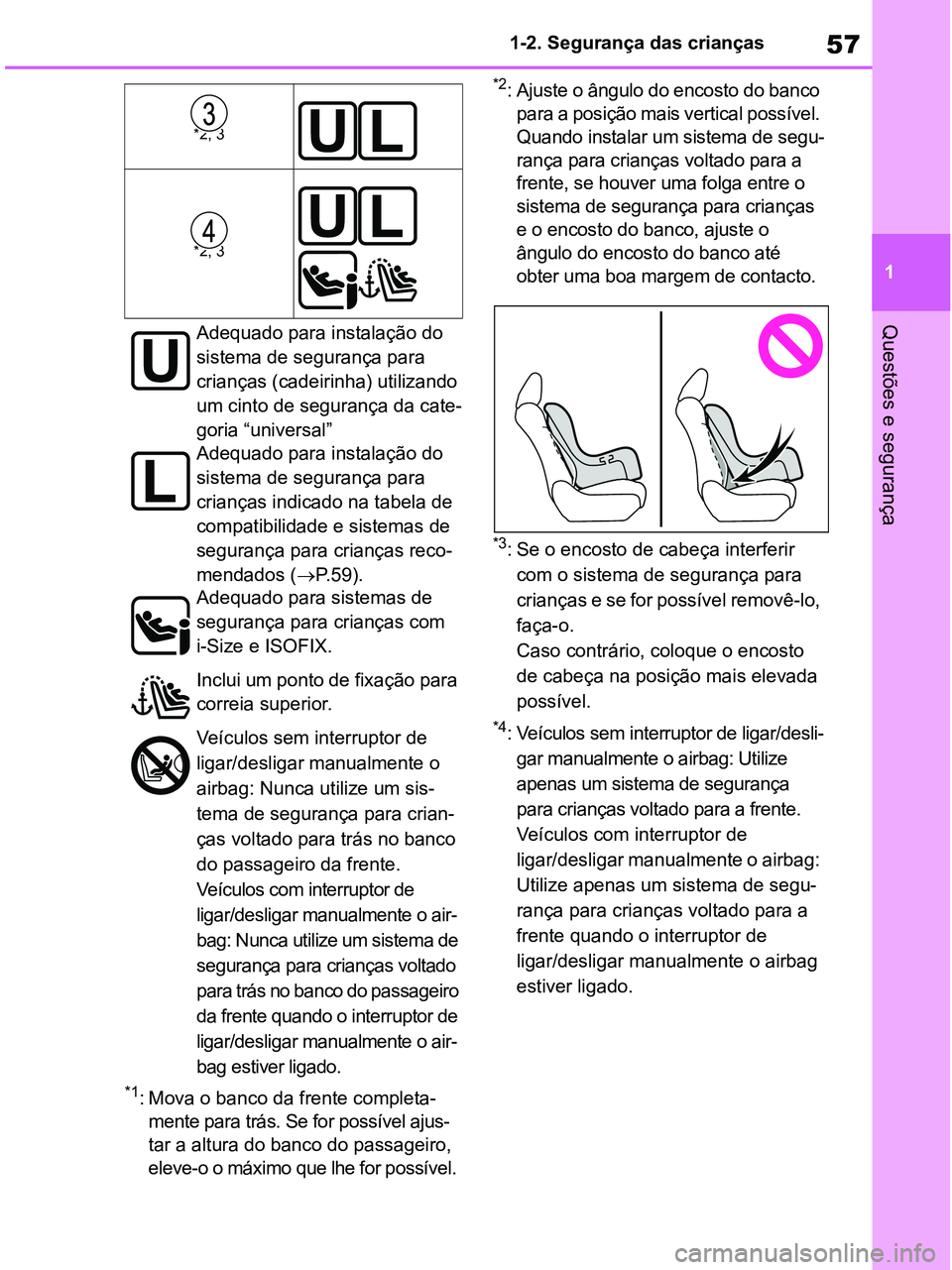

57
1 1-2. Segurança das crianças
Questões e segurança
*1: Mova o banco da frente completa-
mente para trás. Se for possível ajus-
tar a altura do banco do passageiro,
eleve-o o máximo que lhe for possível.
*2: Ajuste o ângulo do encosto do banco
para a posição mais vertical possível.
Quando instalar um sistema de segu-
rança para crianças voltado para a
frente, se houver uma folga entre o
sistema de segurança para crianças
e o encosto do banco, ajuste o
ângulo do encosto do banco até
obter uma boa margem de contacto.
*3: Se o encosto de cabeça interferir
com o sistema de segurança para
crianças e se for possível removê-lo,
faça-o.
Caso contrário, coloque o encosto
de cabeça na posição mais elevada
possível.
*4: Veículos sem interruptor de ligar/desli-
gar manualmente o airbag: Utilize
apenas um sistema de segurança
para crianças voltado para a frente.
Veículos com interruptor de
ligar/desligar manualmente o airbag:
Utilize apenas um sistema de segu-
rança para crianças voltado para a
frente quando o interruptor de
ligar/desligar manualmente o airbag
estiver ligado.
*2, 3
*2, 3
Adequado para instalação do
sistema de segurança para
crianças (cadeirinha) utilizando
um cinto de segurança da cate-
goria “universal”
Adequado para instalação do
sistema de segurança para
crianças indicado na tabela de
compatibilidade e sistemas de
segurança para crianças reco-
mendados (P. 5 9 ) .
Adequado para sistemas de
segurança para crianças com
i-Size e ISOFIX.
Inclui um ponto de fixação para
correia superior.
Veículos sem interruptor de
ligar/desligar manualmente o
airbag: Nunca utilize um sis-
tema de segurança para crian-
ças voltado para trás no banco
do passageiro da frente.
Veículos com interruptor de
ligar/desligar manualmente o air-
bag: Nunca utilize um sistema de
segurança para crianças voltado
para trás no banco do passageiro
da frente quando o interruptor de
ligar/desligar manualmente o air-
bag estiver ligado.
pM_RAV4-HV_OM_OM42D32PT.book Page 57 Wednesday, January 27, 2021 6:28 PM

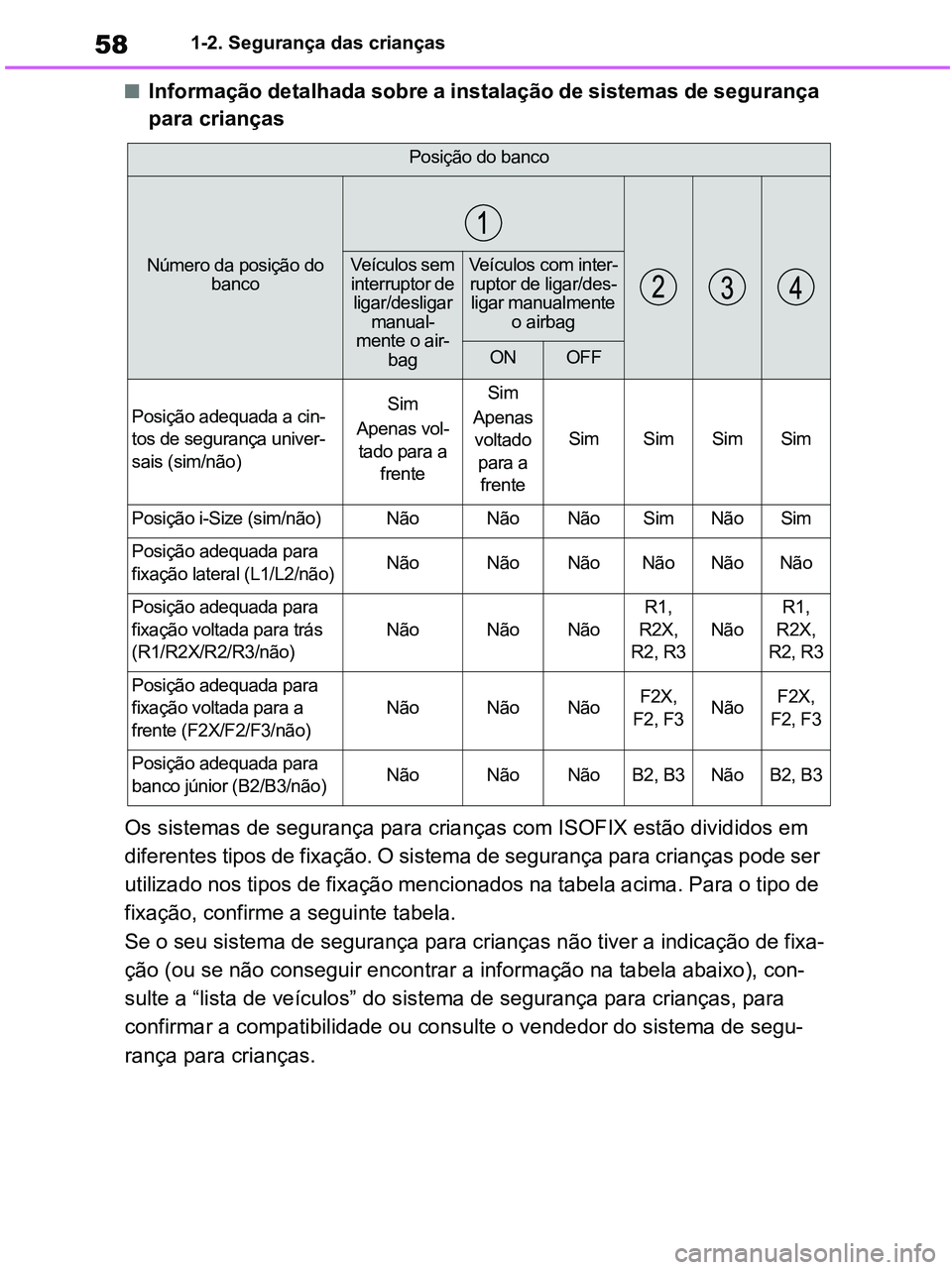

581-2. Segurança das crianças
■Informação detalhada sobre a instalação de sistemas de segurança
para crianças
Os sistemas de segurança para crianças com ISOFIX estão divididos em
diferentes tipos de fixação. O sistema de segurança para crianças pode ser
utilizado nos tipos de fixação mencionados na tabela acima. Para o tipo de
fixação, confirme a seguinte tabela.
Se o seu sistema de segurança para crianças não tiver a indicação de fixa-
ção (ou se não conseguir encontrar a informação na tabela abaixo), con-
sulte a “lista de veículos” do sistema de segurança para crianças, para
confirmar a compatibilidade ou consulte o vendedor do sistema de segu-
rança para crianças.
Posição do banco
Número da posição do
bancoVeículos sem
interruptor de
ligar/desligar
manual-
mente o air-
bagVeículos com inter-
ruptor de ligar/des-
ligar manualmente
o airbag
ONOFF
Posição adequada a cin-
tos de segurança univer-
sais (sim/não)Sim
Apenas vol-
tado para a
frenteSim
Apenas
voltado
para a
frente
SimSimSimSim
Posição i-Size (sim/não)NãoNãoNãoSimNãoSim
Posição adequada para
fixação lateral (L1/L2/não)NãoNãoNãoNãoNãoNão
Posição adequada para
fixação voltada para trás
(R1/R2X/R2/R3/não)
NãoNãoNão
R1,
R2X,
R2, R3
Não
R1,
R2X,
R2, R3
Posição adequada para
fixação voltada para a
frente (F2X/F2/F3/não)
NãoNãoNãoF2X,
F2, F3NãoF2X,
F2, F3
Posição adequada para
banco júnior (B2/B3/não)NãoNãoNãoB2, B3NãoB2, B3
pM_RAV4-HV_OM_OM42D32PT.book Page 58 Wednesday, January 27, 2021 6:28 PM

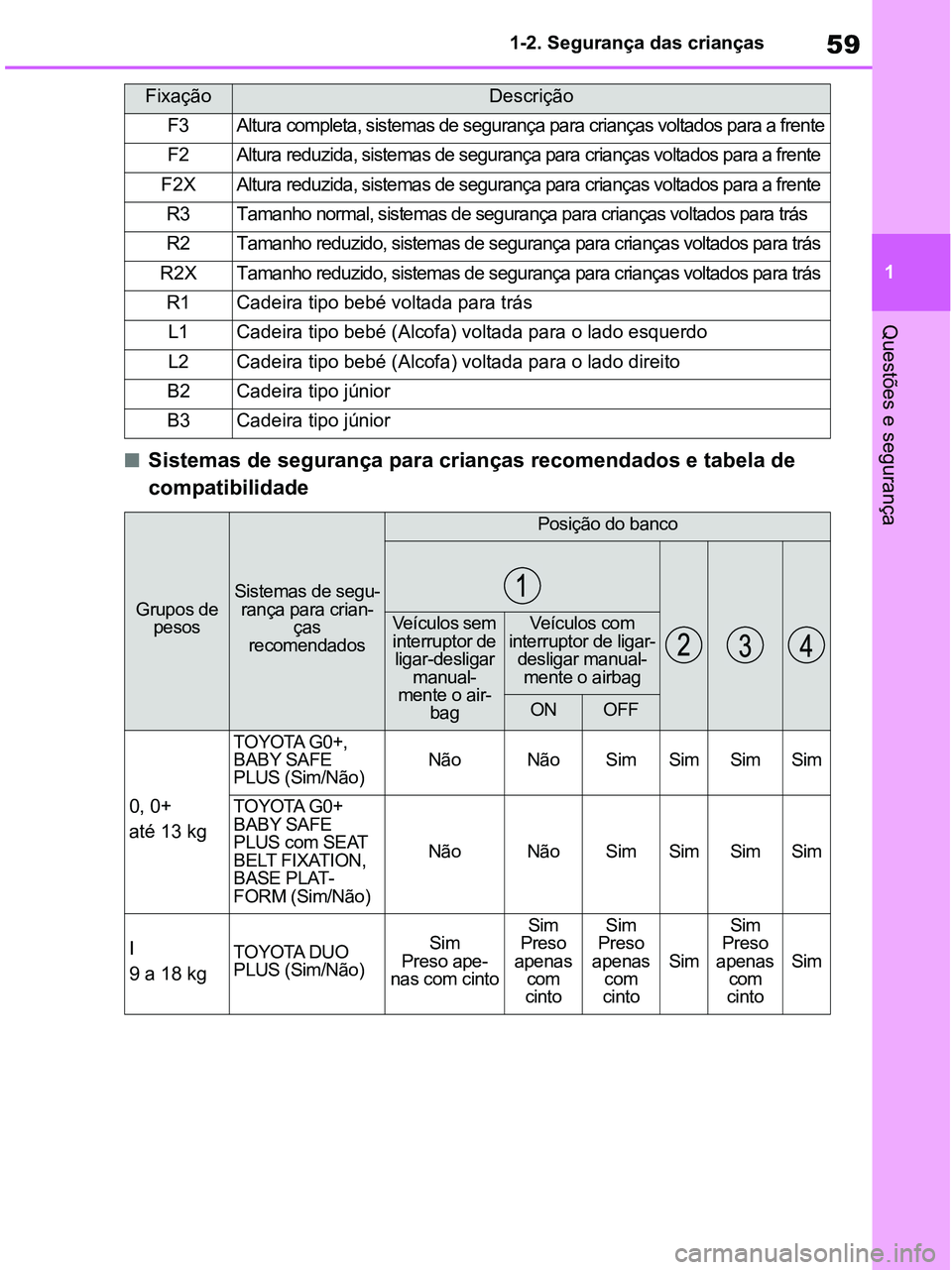

59
1 1-2. Segurança das crianças
Questões e segurança
■Sistemas de segurança para crianças recomendados e tabela de
compatibilidade
FixaçãoDescrição
F3Altura completa, sistemas de segurança para crianças voltados para a frente
F2Altura reduzida, sistemas de segurança para crianças voltados para a frente
F2XAltura reduzida, sistemas de segurança para crianças voltados para a frente
R3Tamanho normal, sistemas de segurança para crianças voltados para trás
R2Tamanho reduzido, sistemas de segurança para crianças voltados para trás
R2XTamanho reduzido, sistemas de segurança para crianças voltados para trás
R1Cadeira tipo bebé voltada para trás
L1Cadeira tipo bebé (Alcofa) voltada para o lado esquerdo
L2Cadeira tipo bebé (Alcofa) voltada para o lado direito
B2Cadeira tipo júnior
B3Cadeira tipo júnior
Grupos de
pesosSistemas de segu-
rança para crian-
ças
recomendados
Posição do banco
Veículos sem
interruptor de
ligar-desligar
manual-
mente o air-
bagVeículos com
interruptor de ligar-
desligar manual-
mente o airbag
ONOFF
0, 0+
até 13 kg
TOYOTA G0+,
BABY SAFE
PLUS (Sim/Não)NãoNãoSimSimSimSim
TOYOTA G0+
BABY SAFE
PLUS com SEAT
BELT FIXATION,
BASE PLAT-
FORM (Sim/Não)
NãoNãoSimSimSimSim
I
9 a 18 kgTOYOTA DUO
PLUS (Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
Sim
Sim
Preso
apenas
com
cinto
Sim
pM_RAV4-HV_OM_OM42D32PT.book Page 59 Wednesday, January 27, 2021 6:28 PM

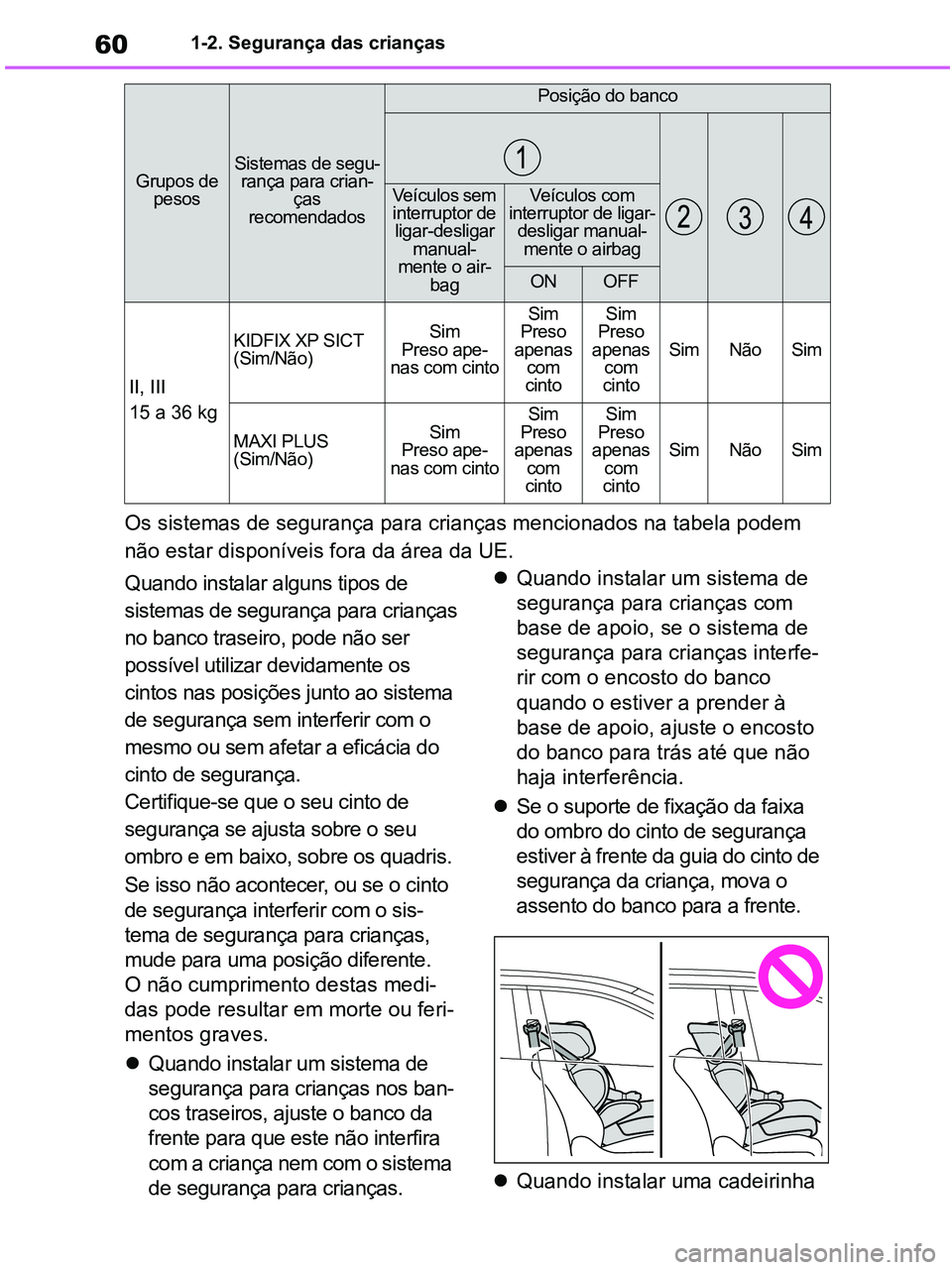

601-2. Segurança das crianças
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da UE.
Quando instalar alguns tipos de
sistemas de segurança para crianças
no banco traseiro, pode não ser
possível utilizar devidamente os
cintos nas posições junto ao sistema
de segurança sem interferir com o
mesmo ou sem afetar a eficácia do
cinto de segurança.
Certifique-se que o seu cinto de
segurança se ajusta sobre o seu
ombro e em baixo, sobre os quadris.
Se isso não acontecer, ou se o cinto
de segurança interferir com o sis-
tema de segurança para crianças,
mude para uma posição diferente.
O não cumprimento destas medi-
das pode resultar em morte ou feri-
mentos graves.
Quando instalar um sistema de
segurança para crianças nos ban-
cos traseiros, ajuste o banco da
frente para que este não interfira
com a criança nem com o sistema
de segurança para crianças.Quando instalar um sistema de
segurança para crianças com
base de apoio, se o sistema de
segurança para crianças interfe-
rir com o encosto do banco
quando o estiver a prender à
base de apoio, ajuste o encosto
do banco para trás até que não
haja interferência.
Se o suporte de fixação da faixa
do ombro do cinto de segurança
estiver à frente da guia do cinto de
segurança da criança, mova o
assento do banco para a frente.
Quando instalar uma cadeirinha
II, III
15 a 36 kg
KIDFIX XP SICT
(Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
SimNãoSim
MAXI PLUS
(Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
SimNãoSim
Grupos de
pesosSistemas de segu-
rança para crian-
ças
recomendados
Posição do banco
Veículos sem
interruptor de
ligar-desligar
manual-
mente o air-
bagVeículos com
interruptor de ligar-
desligar manual-
mente o airbag
ONOFF
pM_RAV4-HV_OM_OM42D32PT.book Page 60 Wednesday, January 27, 2021 6:28 PM
