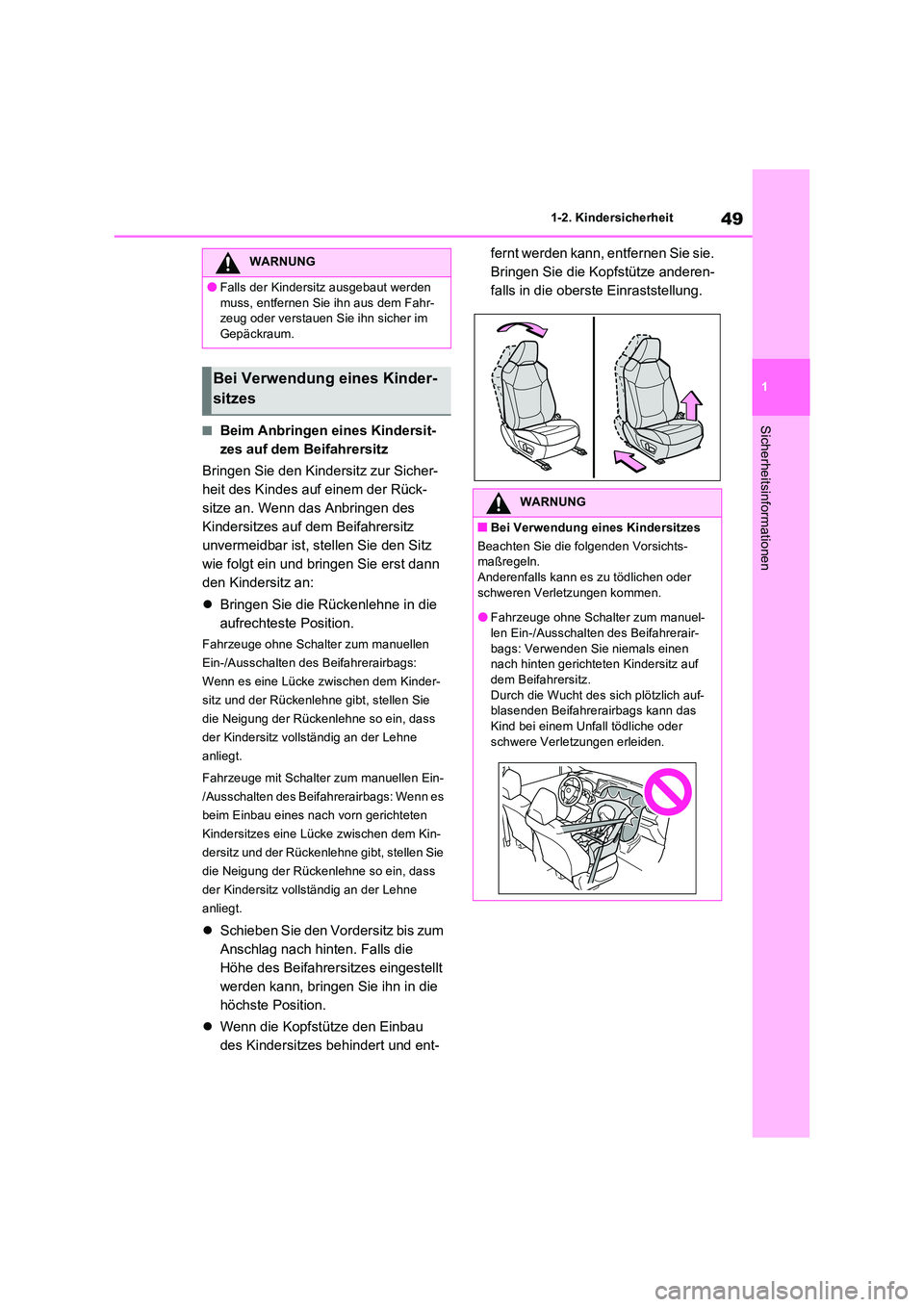

1-2. Kindersicherheit
SicherheitsinformationenQBeim Anbringen eines Kindersit-
zes auf dem Beifahrersitz
Bringen Sie den Kindersitz zur Sicher-
heit des Kindes auf einem der Rück-
sitze an. Wenn das Anbringen des
Kindersitzes auf dem Beifahrersitz
unvermeidbar ist, stellen Sie den Sitz
wie folgt ein und bringen Sie erst dann
den Kindersitz an:
 Bringen Sie die Rückenlehne in die
aufrechteste Position.
Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn es eine Lücke zwischen dem Kinder-
sitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
Fahrzeuge mit Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags: Wenn es
beim Einbau eines nach vorn gerichteten
Kindersitzes eine Lücke zwischen dem Kin-
dersitz und der Rückenlehne gibt, stellen Sie
die Neigung der Rückenlehne so ein, dass
der Kindersitz vollständig an der Lehne
anliegt.
 Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die
Höhe des Beifahrersitzes eingestellt
werden kann, bringen Sie ihn in die
höchste Position.
 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie.
Bringen Sie die Kopfstütze anderen-
falls in die oberste Einraststellung.
WARNUNG
OFalls der Kindersitz ausgebaut werden
muss, entfernen Sie ihn aus dem Fahr- zeug oder verstauen Sie ihn sicher im Gepäckraum.
Bei Verwendung eines Kinder-
sitzes
WARNUNG
QBei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
OFahrzeuge ohne Schalter zum manuel- len Ein-/Ausschalten des Beifahrerair-
bags: Verwenden Sie niemals einen nach hinten gerichteten Kindersitz auf dem Beifahrersitz.
Durch die Wucht des sich plötzlich auf- blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder
schwere Verletzungen erleiden.

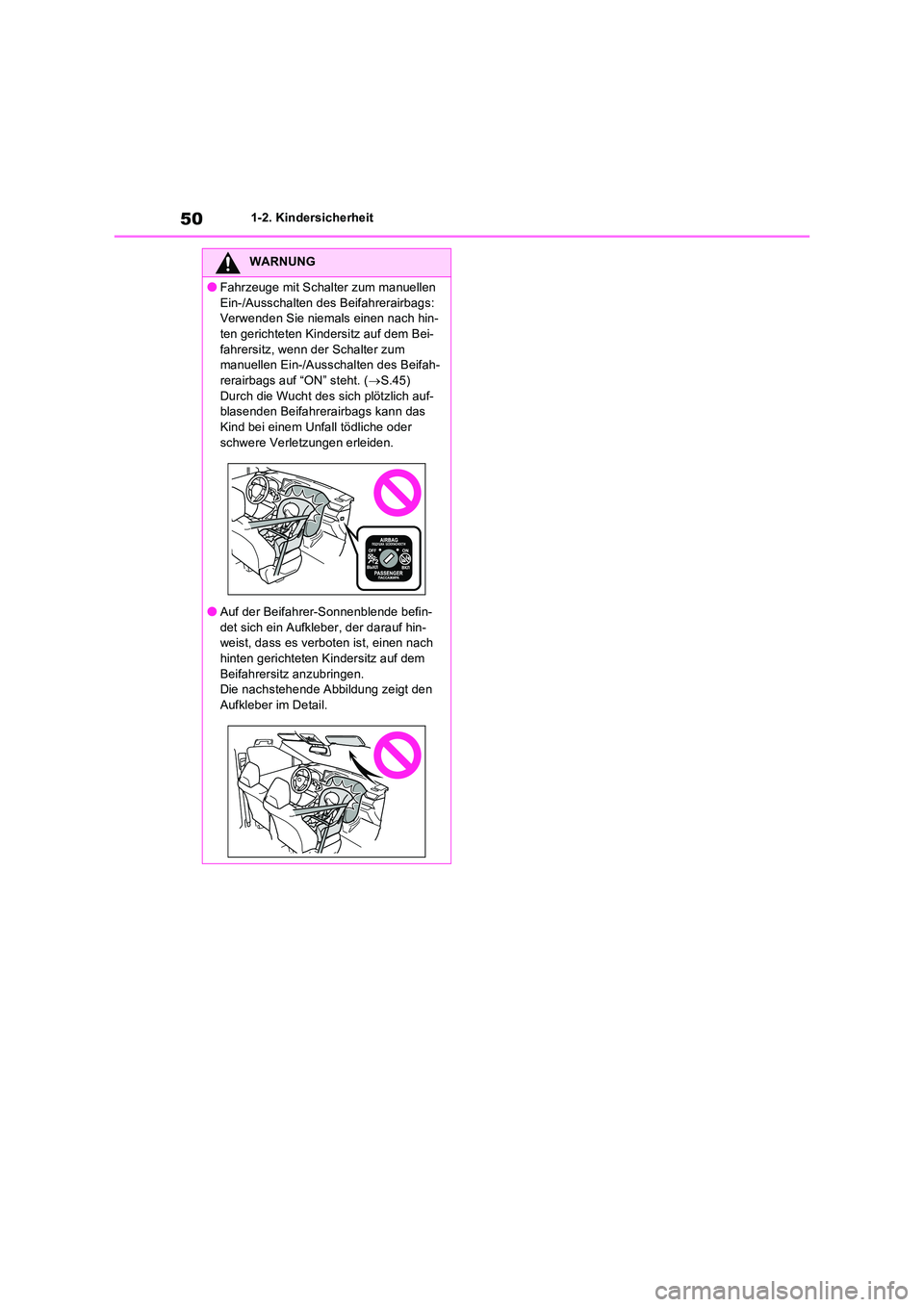

501-2. Kindersicherheit
WARNUNG
OFahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags: Verwenden Sie niemals einen nach hin-ten gerichteten Kindersitz auf dem Bei-
fahrersitz, wenn der Schalter zum manuellen Ein-/Ausschalten des Beifah-rerairbags auf “ON” steht. ( S.45)
Durch die Wucht des sich plötzlich auf- blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder
schwere Verletzungen erleiden.
OAuf der Beifahrer-Sonnenblende befin-
det sich ein Aufkleber, der darauf hin- weist, dass es verboten ist, einen nach hinten gerichteten Kindersitz auf dem
Beifahrersitz anzubringen. Die nachstehende Abbildung zeigt den Aufkleber im Detail.

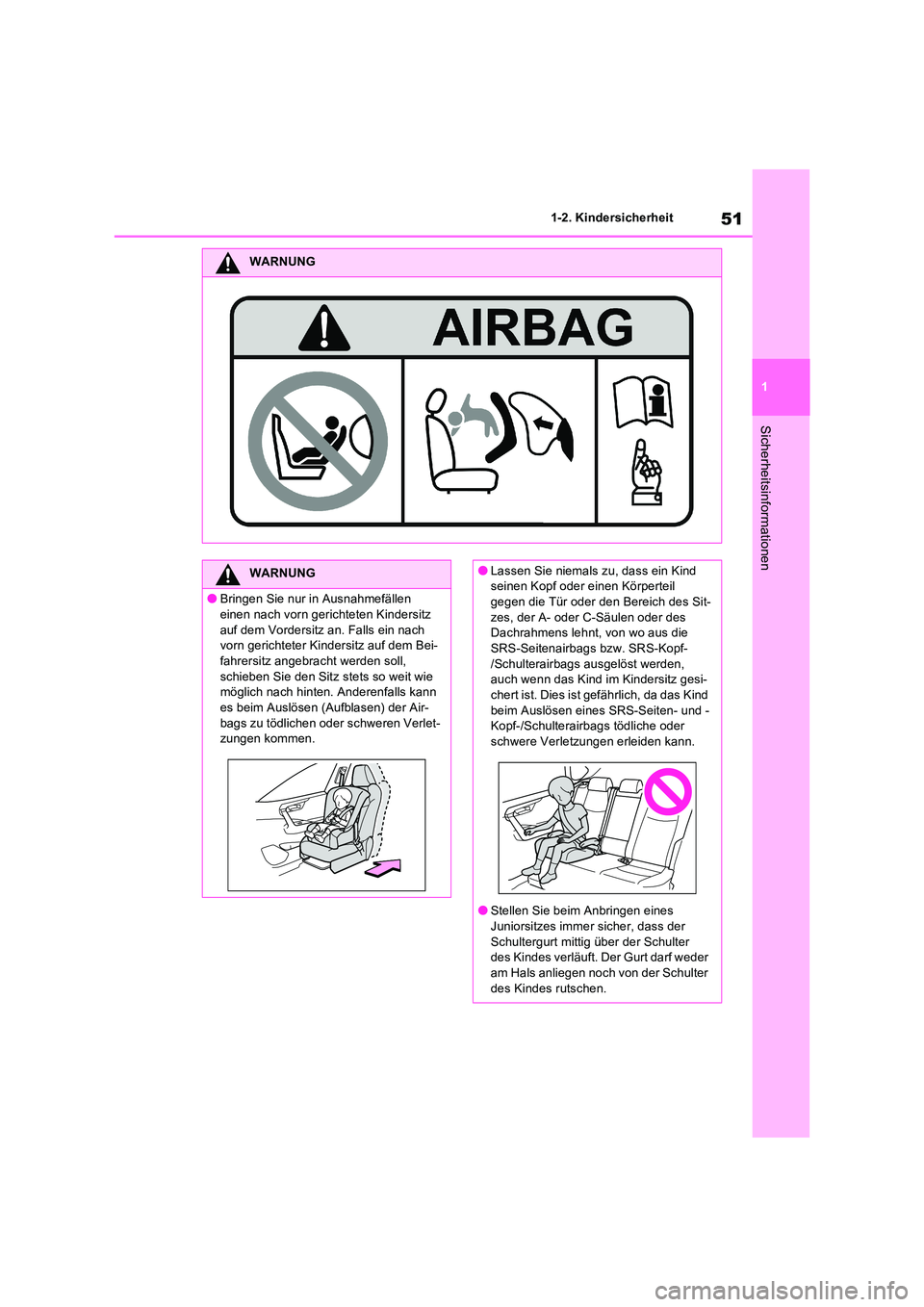

51
1
1-2. Kindersicherheit
Sicherheitsinformationen
WARNUNG
WARNUNG
OBringen Sie nur in Ausnahmefällen
einen nach vorn gerichteten Kindersitz auf dem Vordersitz an. Falls ein nach vorn gerichteter Kindersitz auf dem Bei-
fahrersitz angebracht werden soll, schieben Sie den Sitz stets so weit wie möglich nach hinten. Anderenfalls kann
es beim Auslösen (Aufblasen) der Air- bags zu tödlichen oder schweren Verlet-zungen kommen.
OLassen Sie niemals zu, dass ein Kind seinen Kopf oder einen Körperteil
gegen die Tür oder den Bereich des Sit- zes, der A- oder C-Säulen oder des Dachrahmens lehnt, von wo aus die
SRS-Seitenairbags bzw. SRS-Kopf- /Schulterairbags ausgelöst werden, auch wenn das Kind im Kindersitz gesi-
chert ist. Dies ist gefährlich, da das Kind beim Auslösen eines SRS-Seiten- und -Kopf-/Schulterairbags tödliche oder
schwere Verletzungen erleiden kann.
OStellen Sie beim Anbringen eines
Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter des Kindes verläuft. Der Gurt darf weder
am Hals anliegen noch von der Schulter des Kindes rutschen.

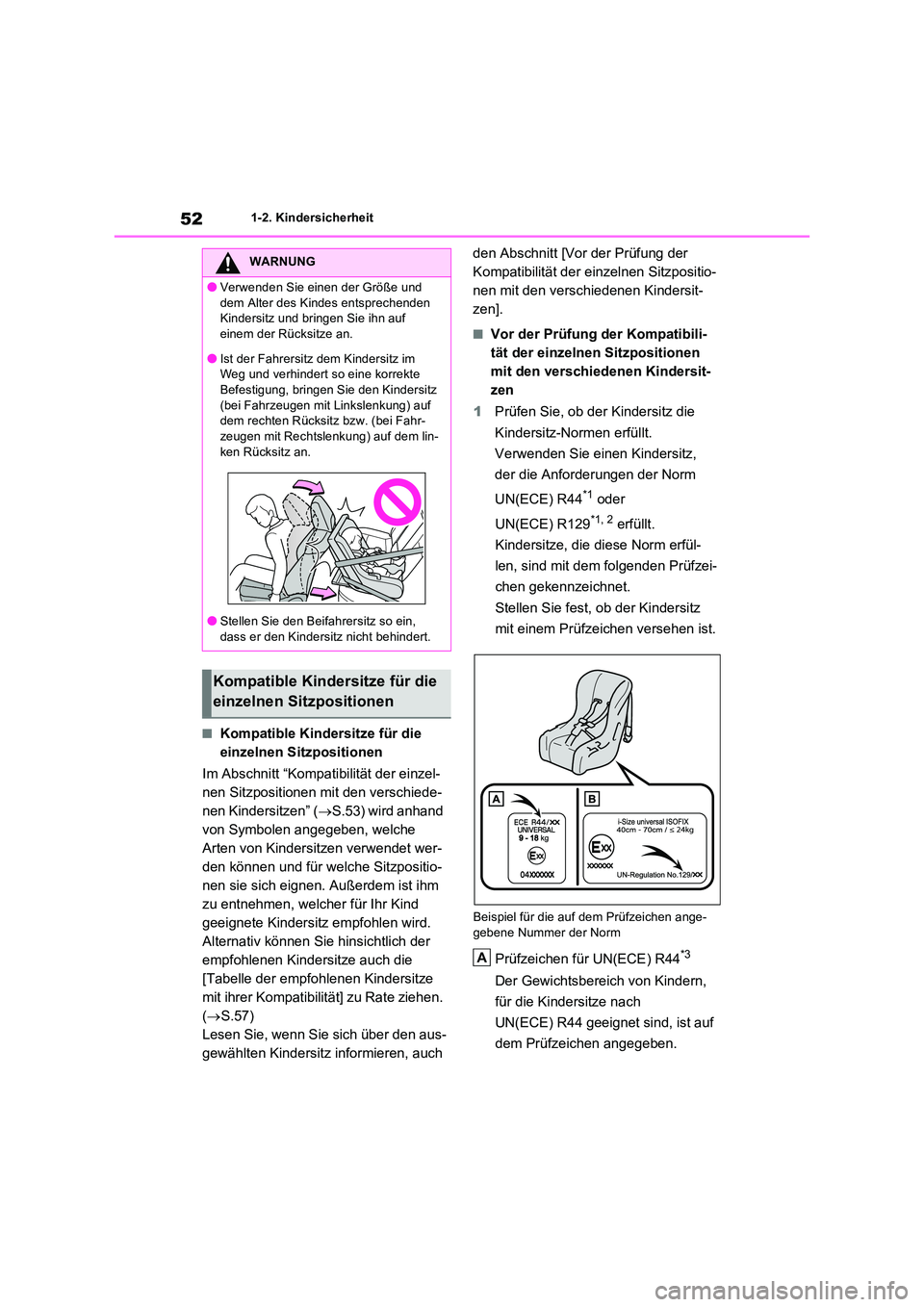

521-2. Kindersicherheit
QKompatible Kindersitze für die
einzelnen Sitzpositionen
Im Abschnitt “Kompatibilität der einzel-
nen Sitzpositionen mit den verschiede-
nen Kindersitzen” ( S.53) wird anhand
von Symbolen angegeben, welche
Arten von Kindersitzen verwendet wer-
den können und für welche Sitzpositio-
nen sie sich eignen. Außerdem ist ihm
zu entnehmen, welcher für Ihr Kind
geeignete Kindersitz empfohlen wird.
Alternativ können Sie hinsichtlich der
empfohlenen Kindersitze auch die
[Tabelle der empfohlenen Kindersitze
mit ihrer Kompatibilität] zu Rate ziehen.
( S.57)
Lesen Sie, wenn Sie sich über den aus-
gewählten Kindersitz informieren, auch
den Abschnitt [Vor der Prüfung der
Kompatibilität der einzelnen Sitzpositio-
nen mit den verschiedenen Kindersit-
zen].
QVor der Prüfung der Kompatibili-
tät der einzelnen Sitzpositionen
mit den verschiedenen Kindersit-
zen
1 Prüfen Sie, ob der Kindersitz die
Kindersitz-Normen erfüllt.
Verwenden Sie einen Kindersitz,
der die Anforderungen der Norm
UN(ECE) R44*1 oder
UN(ECE) R129*1, 2 erfüllt.
Kindersitze, die diese Norm erfül-
len, sind mit dem folgenden Prüfzei-
chen gekennzeichnet.
Stellen Sie fest, ob der Kindersitz
mit einem Prüfzeichen versehen ist.
Beispiel für die auf dem Prüfzeichen ange-
gebene Nummer der Norm
Prüfzeichen für UN(ECE) R44*3
Der Gewichtsbereich von Kindern,
für die Kindersitze nach
UN(ECE) R44 geeignet sind, ist auf
dem Prüfzeichen angegeben.
WARNUNG
OVerwenden Sie einen der Größe und
dem Alter des Kindes entsprechenden Kindersitz und bringen Sie ihn auf einem der Rücksitze an.
OIst der Fahrersitz dem Kindersitz im Weg und verhindert so eine korrekte Befestigung, bringen Sie den Kindersitz
(bei Fahrzeugen mit Linkslenkung) auf dem rechten Rücksitz bzw. (bei Fahr-zeugen mit Rechtslenkung) auf dem lin-
ken Rücksitz an.
OStellen Sie den Beifahrersitz so ein,
dass er den Kindersitz nicht behindert.
Kompatible Kindersitze für die
einzelnen Sitzpositionen
A

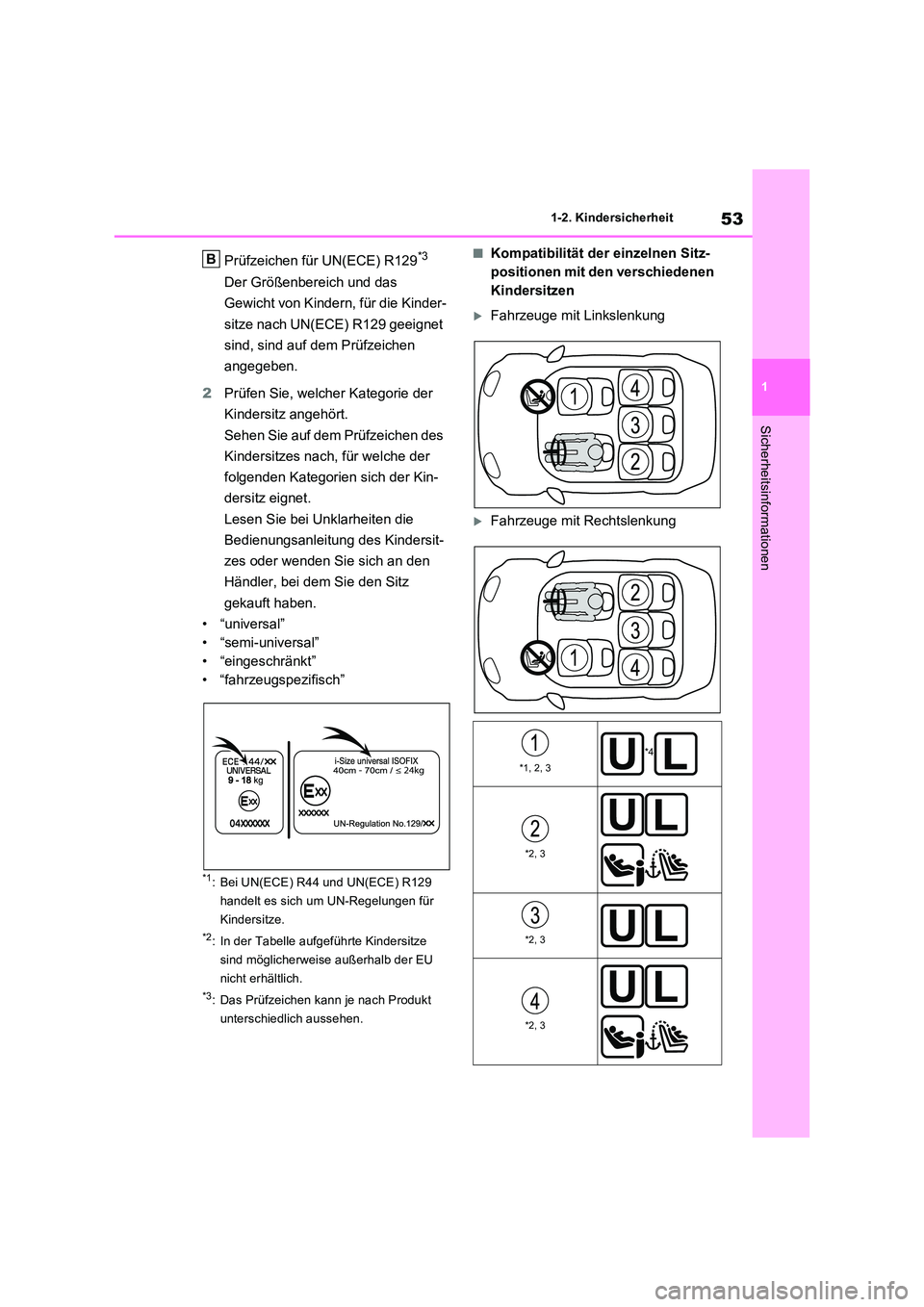

53
1
1-2. Kindersicherheit
Sicherheitsinformationen
Prüfzeichen für UN(ECE) R129*3
Der Größenbereich und das
Gewicht von Kindern, für die Kinder-
sitze nach UN(ECE) R129 geeignet
sind, sind auf dem Prüfzeichen
angegeben.
2 Prüfen Sie, welcher Kategorie der
Kindersitz angehört.
Sehen Sie auf dem Prüfzeichen des
Kindersitzes nach, für welche der
folgenden Kategorien sich der Kin-
dersitz eignet.
Lesen Sie bei Unklarheiten die
Bedienungsanleitung des Kindersit-
zes oder wenden Sie sich an den
Händler, bei dem Sie den Sitz
gekauft haben.
• “universal”
• “semi-universal”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: Bei UN(ECE) R44 und UN(ECE) R129
handelt es sich um UN-Regelungen für
Kindersitze.
*2: In der Tabelle aufgeführte Kindersitze
sind möglicherweise außerhalb der EU
nicht erhältlich.
*3: Das Prüfzeichen kann je nach Produkt
unterschiedlich aussehen.
QKompatibilität der einzelnen Sitz-
positionen mit den verschiedenen
Kindersitzen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
B
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3

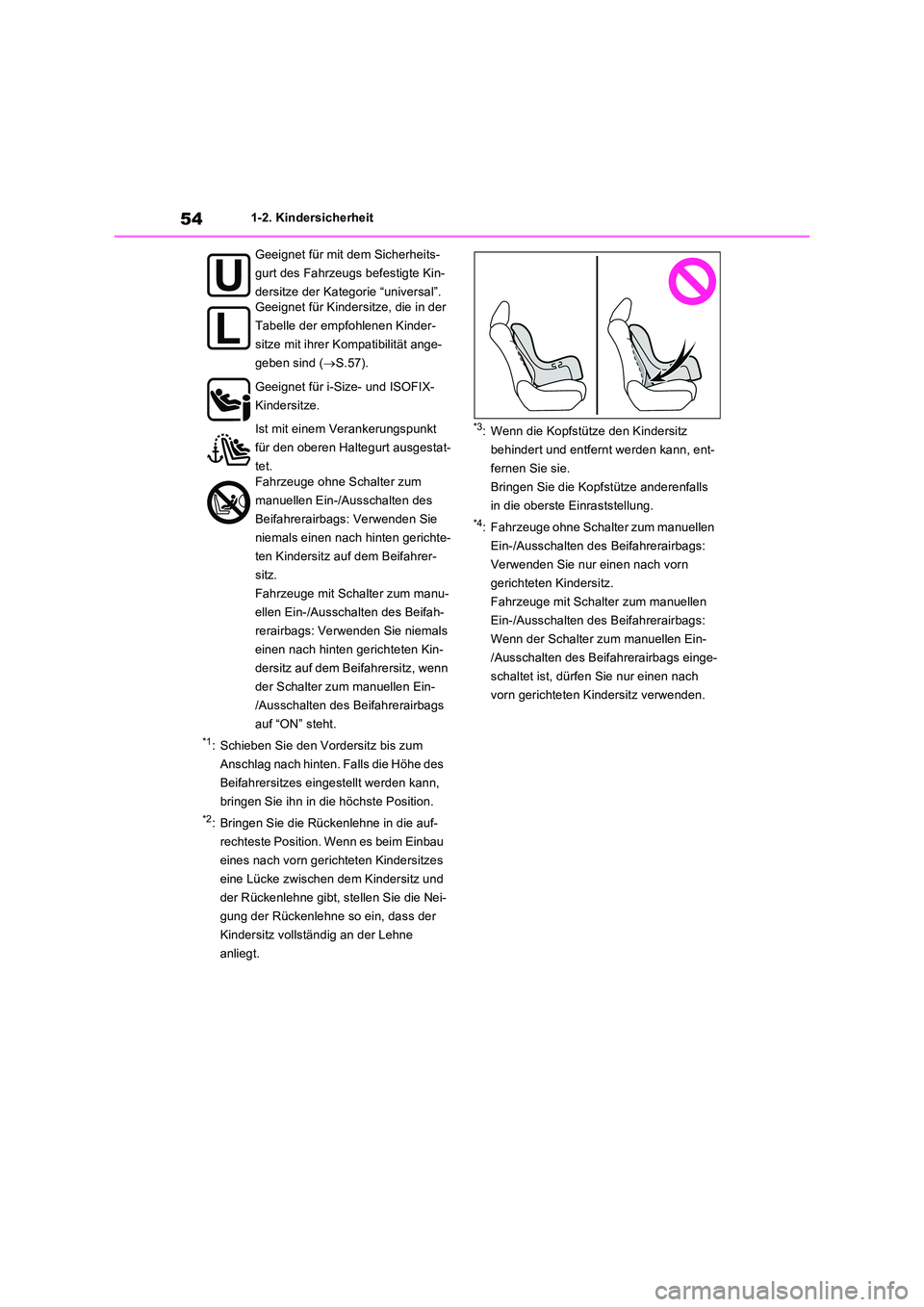

541-2. Kindersicherheit
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Wenn es beim Einbau
eines nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kindersitz und
der Rückenlehne gibt, stellen Sie die Nei-
gung der Rückenlehne so ein, dass der
Kindersitz vollständig an der Lehne
anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
*4: Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Verwenden Sie nur einen nach vorn
gerichteten Kindersitz.
Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags einge-
schaltet ist, dürfen Sie nur einen nach
vorn gerichteten Kindersitz verwenden.
Geeignet für mit dem Sicherheits-
gurt des Fahrzeugs befestigte Kin-
dersitze der Kategorie “universal”. Geeignet für Kindersitze, die in der
Tabelle der empfohlenen Kinder-
sitze mit ihrer Kompatibilität ange-
geben sind ( S.57).
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.
Fahrzeuge ohne Schalter zum
manuellen Ein-/Ausschalten des
Beifahrerairbags: Verwenden Sie
niemals einen nach hinten gerichte-
ten Kindersitz auf dem Beifahrer-
sitz.
Fahrzeuge mit Schalter zum manu-
ellen Ein-/Ausschalten des Beifah-
rerairbags: Verwenden Sie niemals
einen nach hinten gerichteten Kin-
dersitz auf dem Beifahrersitz, wenn
der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags
auf “ON” steht.

55
1
1-2. Kindersicherheit
Sicherheitsinformationen

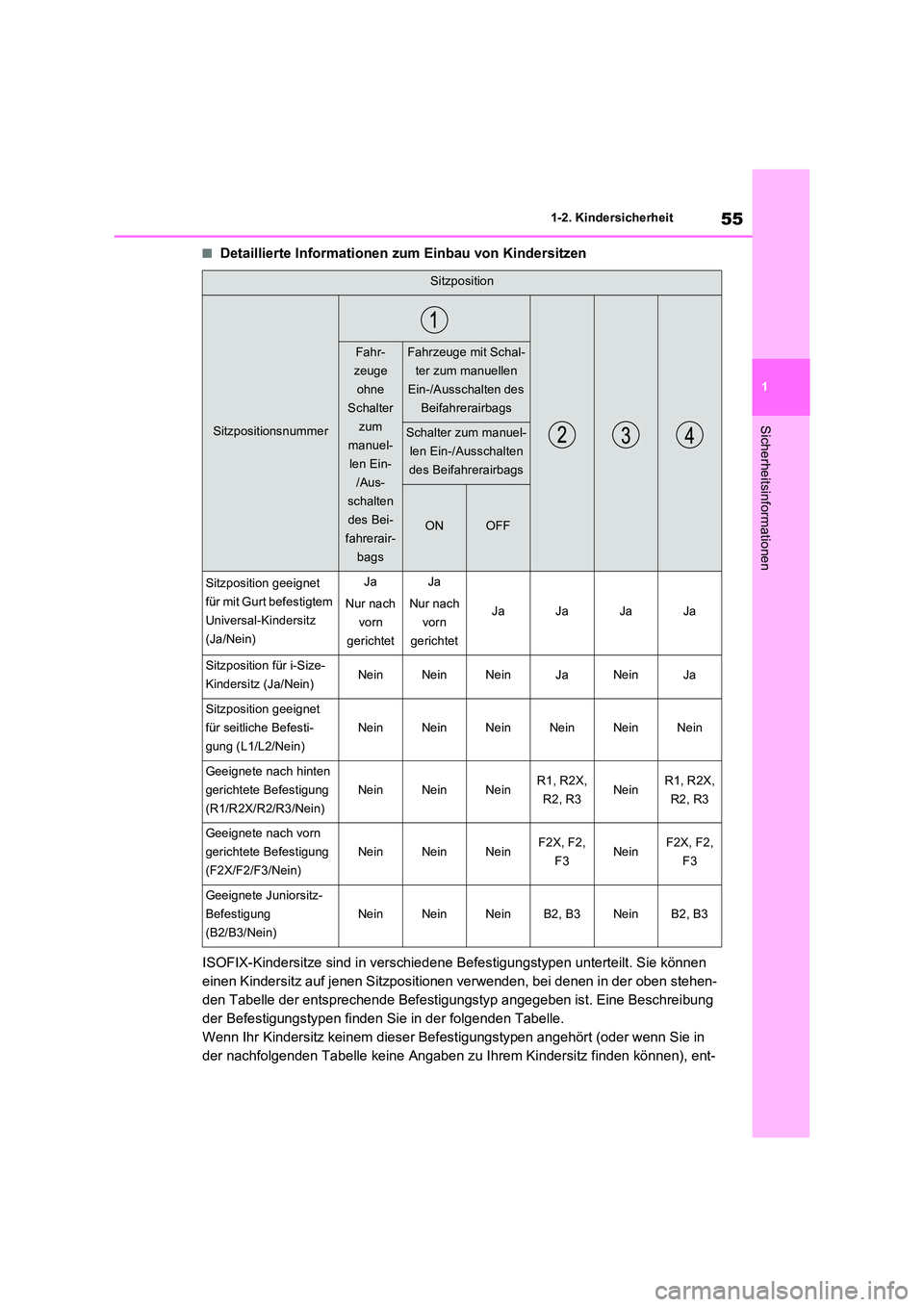

QDetaillierte Informationen zum Einbau von Kindersitzen
ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit Schal-
ter zum manuellen
Ein-/Ausschalten des
Beifahrerairbags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
Sitzposition geeignet
für mit Gurt befestigtem
Universal-Kindersitz
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-
Kindersitz (Ja/Nein)NeinNeinNeinJaNeinJa
Sitzposition geeignet
für seitliche Befesti-
gung (L1/L2/Nein)
NeinNeinNeinNeinNeinNein
Geeignete nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3
Geeignete nach vorn
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-
Befestigung
(B2/B3/Nein)
NeinNeinNeinB2, B3NeinB2, B3

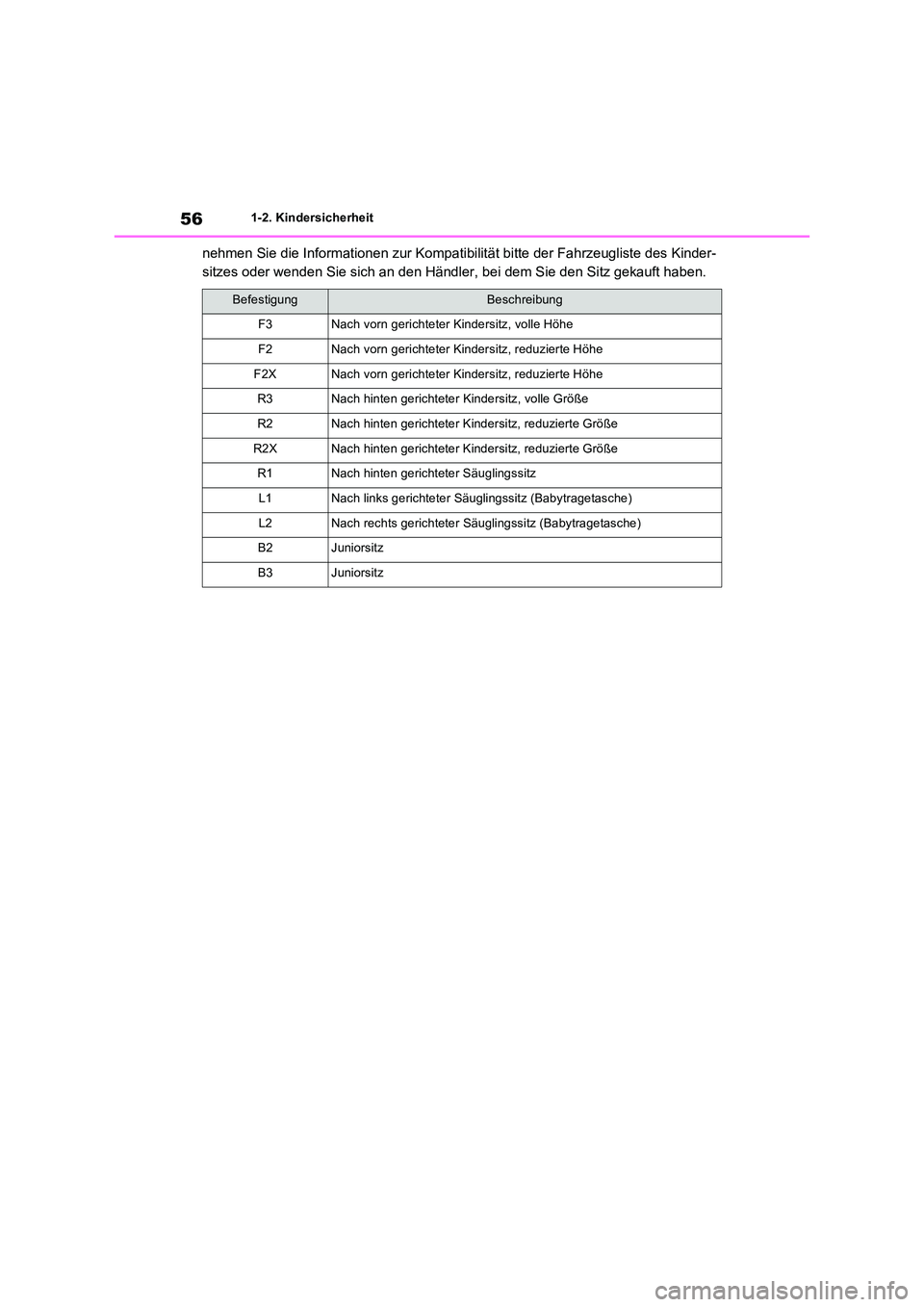

561-2. Kindersicherheit
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
BefestigungBeschreibung
F3Nach vorn gerichteter Kindersitz, volle Höhe
F2Nach vorn gerichteter Kindersitz, reduzierte Höhe
F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
R3Nach hinten gerichteter Kindersitz, volle Größe
R2Nach hinten gerichteter Kindersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
R1Nach hinten gerichteter Säuglingssitz
L1Nach links gerichteter Säuglingssitz (Babytragetasche)
L2Nach rechts gerichteter Säuglingssitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz

57
1
1-2. Kindersicherheit
Sicherheitsinformationen

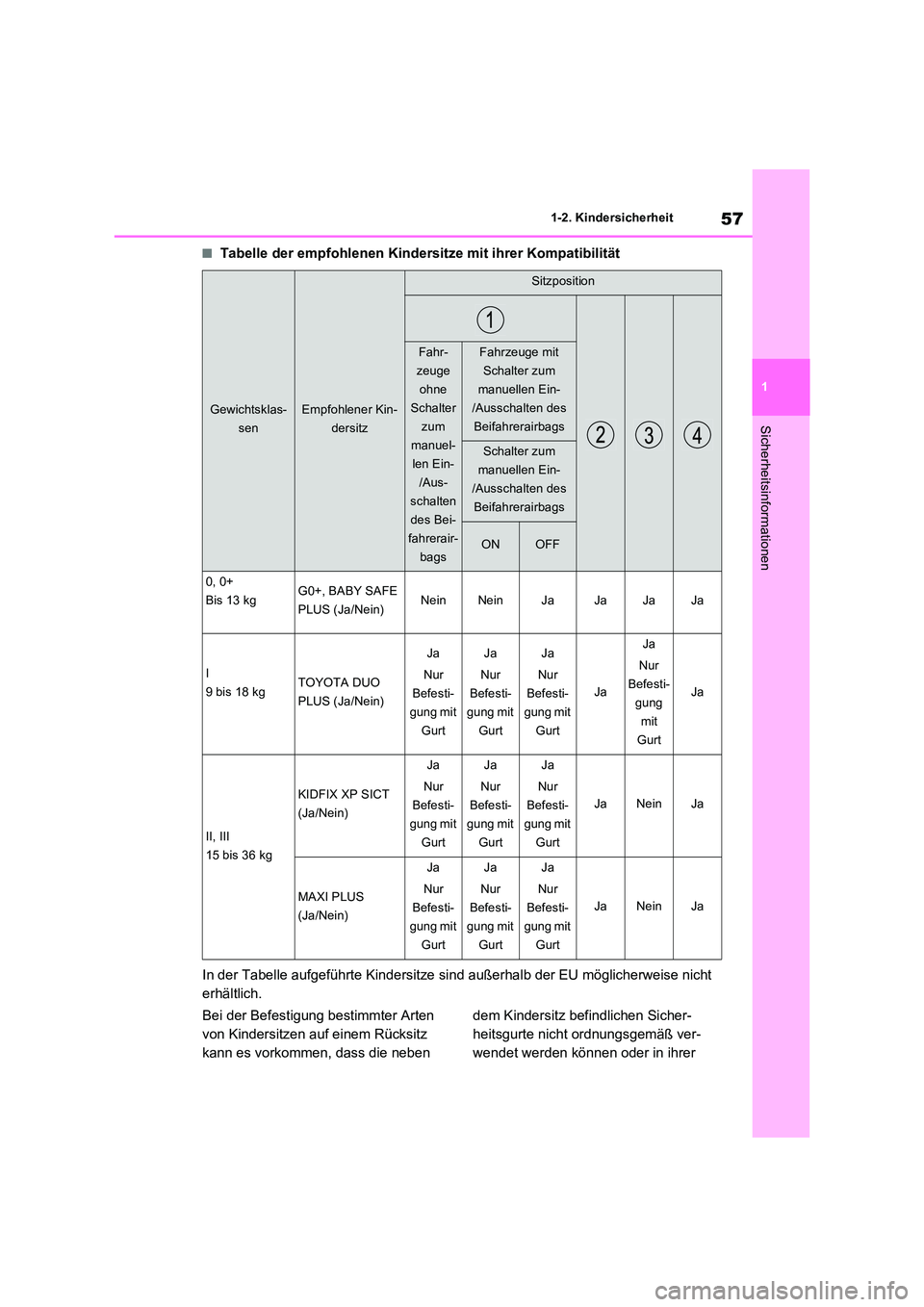

QTabelle der empfohlenen Kindersitze mit ihrer Kompatibilität
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise nicht
erhältlich.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Gewichtsklas-
sen
Empfohlener Kin-
dersitz
Sitzposition
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
ONOFF
0, 0+
Bis 13 kg

G0+, BABY SAFE
PLUS (Ja/Nein)NeinNeinJaJaJaJa
I
9 bis 18 kg

TOYOTA DUO
PLUS (Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Ja
Nur
Befesti-
gung
mit
Gurt
Ja
II, III
15 bis 36 kg

KIDFIX XP SICT
(Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
JaNeinJa
MAXI PLUS
(Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
JaNeinJa

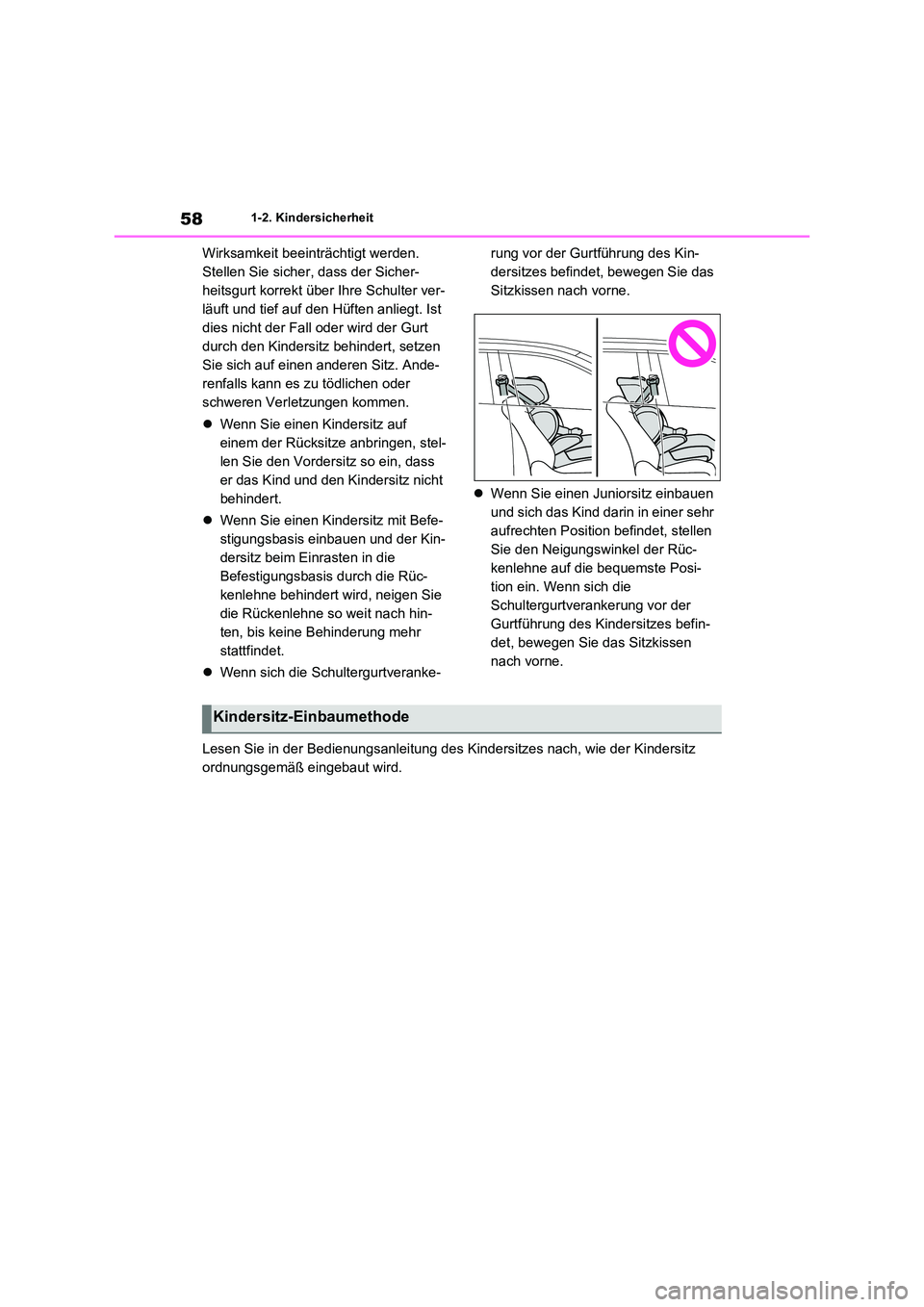

581-2. Kindersicherheit
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicher-
heitsgurt korrekt über Ihre Schulter ver-
läuft und tief auf den Hüften anliegt. Ist
dies nicht der Fall oder wird der Gurt
durch den Kindersitz behindert, setzen
Sie sich auf einen anderen Sitz. Ande-
renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
 Wenn Sie einen Kindersitz auf
einem der Rücksitze anbringen, stel-
len Sie den Vordersitz so ein, dass
er das Kind und den Kindersitz nicht
behindert.
 Wenn Sie einen Kindersitz mit Befe-
stigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die
Befestigungsbasis durch die Rüc-
kenlehne behindert wird, neigen Sie
die Rückenlehne so weit nach hin-
ten, bis keine Behinderung mehr
stattfindet.
 Wenn sich die Schultergurtveranke-
rung vor der Gurtführung des Kin-
dersitzes befindet, bewegen Sie das
Sitzkissen nach vorne.
 Wenn Sie einen Juniorsitz einbauen
und sich das Kind darin in einer sehr
aufrechten Position befindet, stellen
Sie den Neigungswinkel der Rüc-
kenlehne auf die bequemste Posi-
tion ein. Wenn sich die
Schultergurtverankerung vor der
Gurtführung des Kindersitzes befin-
det, bewegen Sie das Sitzkissen
nach vorne.
Lesen Sie in der Bedienungsanleitung des Kindersitzes nach, wie der Kindersitz
ordnungsgemäß eingebaut wird.
Kindersitz-Einbaumethode
