TOYOTA RAV4 2022 Bruksanvisningar (in Swedish)

Funktion Åtgärd
Upplåsning länkad
till förardörrenAlla dörrar låses upp
automatiskt om
förardörren öppnas
inom cirka
45 sekunder efter
att startknappen
tryckts till avstängt
läge.

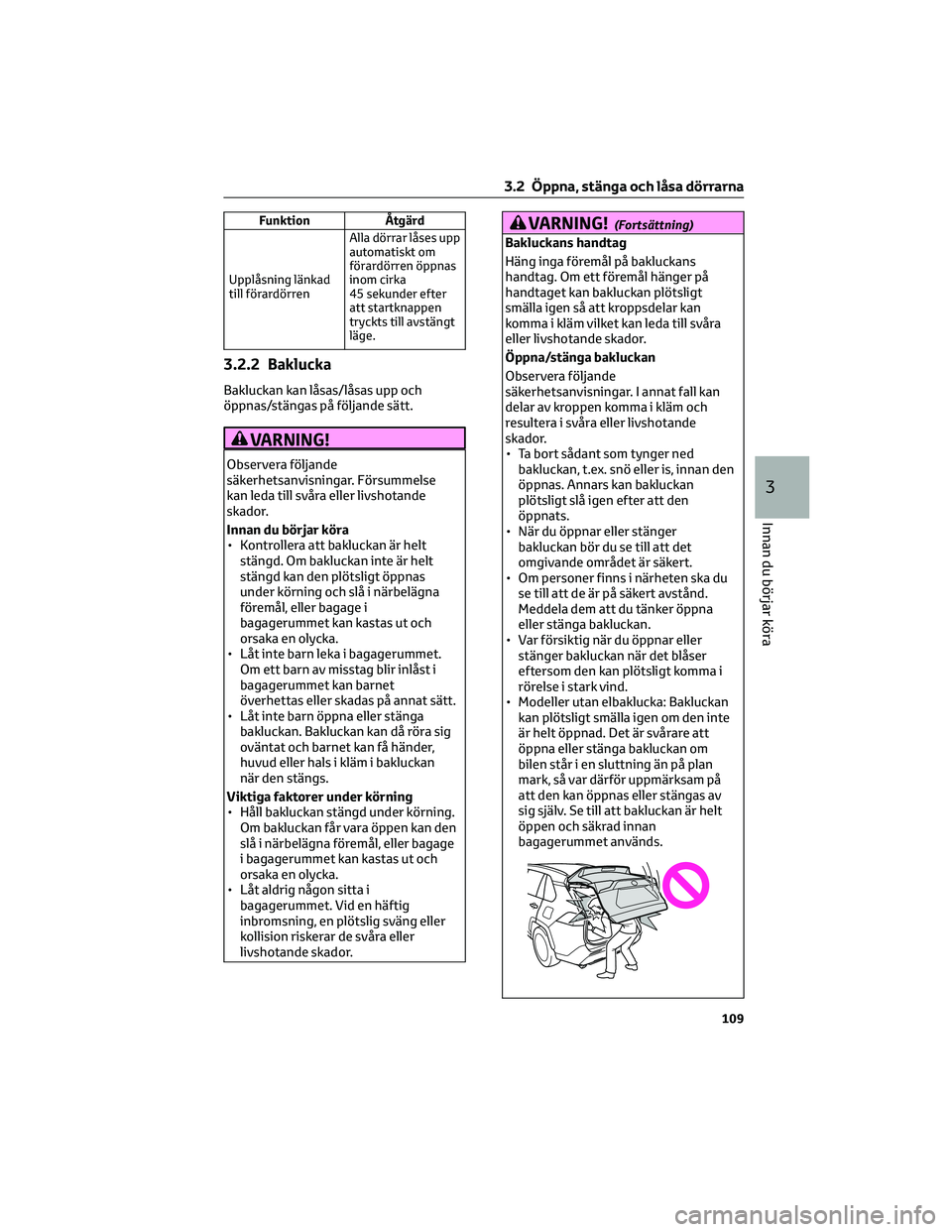

3.2.2 Baklucka
Bakluckan kan låsas/låsas upp och
öppnas/stängas på följande sätt.
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Innan du börjar köra
• Kontrollera att bakluckan är helt
stängd. Om bakluckan inte är helt
stängd kan den plötsligt öppnas
under körning och slå i närbelägna
föremål, eller bagage i
bagagerummet kan kastas ut och
orsaka en olycka.
• Låt inte barn leka i bagagerummet.
Om ett barn av misstag blir inlåst i
bagagerummet kan barnet
överhettas eller skadas på annat sätt.
• Låt inte barn öppna eller stänga
bakluckan. Bakluckan kan då röra sig
oväntat och barnet kan få händer,
huvud eller hals i kläm i bakluckan
när den stängs.
Viktiga faktorer under körning
• Håll bakluckan stängd under körning.
Om bakluckan får vara öppen kan den
slå i närbelägna föremål, eller bagage
i bagagerummet kan kastas ut och
orsaka en olycka.
• Låt aldrig någon sitta i
bagagerummet. Vid en häftig
inbromsning, en plötslig sväng eller
kollision riskerar de svåra eller
livshotande skador.
VARNING!(Fortsättning)
Bakluckans handtag
Häng inga föremål på bakluckans
handtag. Om ett föremål hänger på
handtaget kan bakluckan plötsligt
smälla igen så att kroppsdelar kan
komma i kläm vilket kan leda till svåra
eller livshotande skador.
Öppna/stänga bakluckan
Observera följande
säkerhetsanvisningar. I annat fall kan
delar av kroppen komma i kläm och
resultera i svåra eller livshotande
skador.
• Ta bort sådant som tynger ned
bakluckan, t.ex. snö eller is, innan den
öppnas. Annars kan bakluckan
plötsligt slå igen efter att den
öppnats.
• När du öppnar eller stänger
bakluckan bör du se till att det
omgivande området är säkert.
• Om personer finns i närheten ska du
se till att de är på säkert avstånd.
Meddela dem att du tänker öppna
eller stänga bakluckan.
• Var försiktig när du öppnar eller
stänger bakluckan när det blåser
eftersom den kan plötsligt komma i
rörelse i stark vind.
• Modeller utan elbaklucka: Bakluckan
kan plötsligt smälla igen om den inte
är helt öppnad. Det är svårare att
öppna eller stänga bakluckan om
bilen står i en sluttning än på plan
mark, så var därför uppmärksam på
att den kan öppnas eller stängas av
sig själv. Se till att bakluckan är helt
öppen och säkrad innan
bagagerummet används.
3.2 Öppna, stänga och låsa dörrarna
109
3
Innan du börjar köra

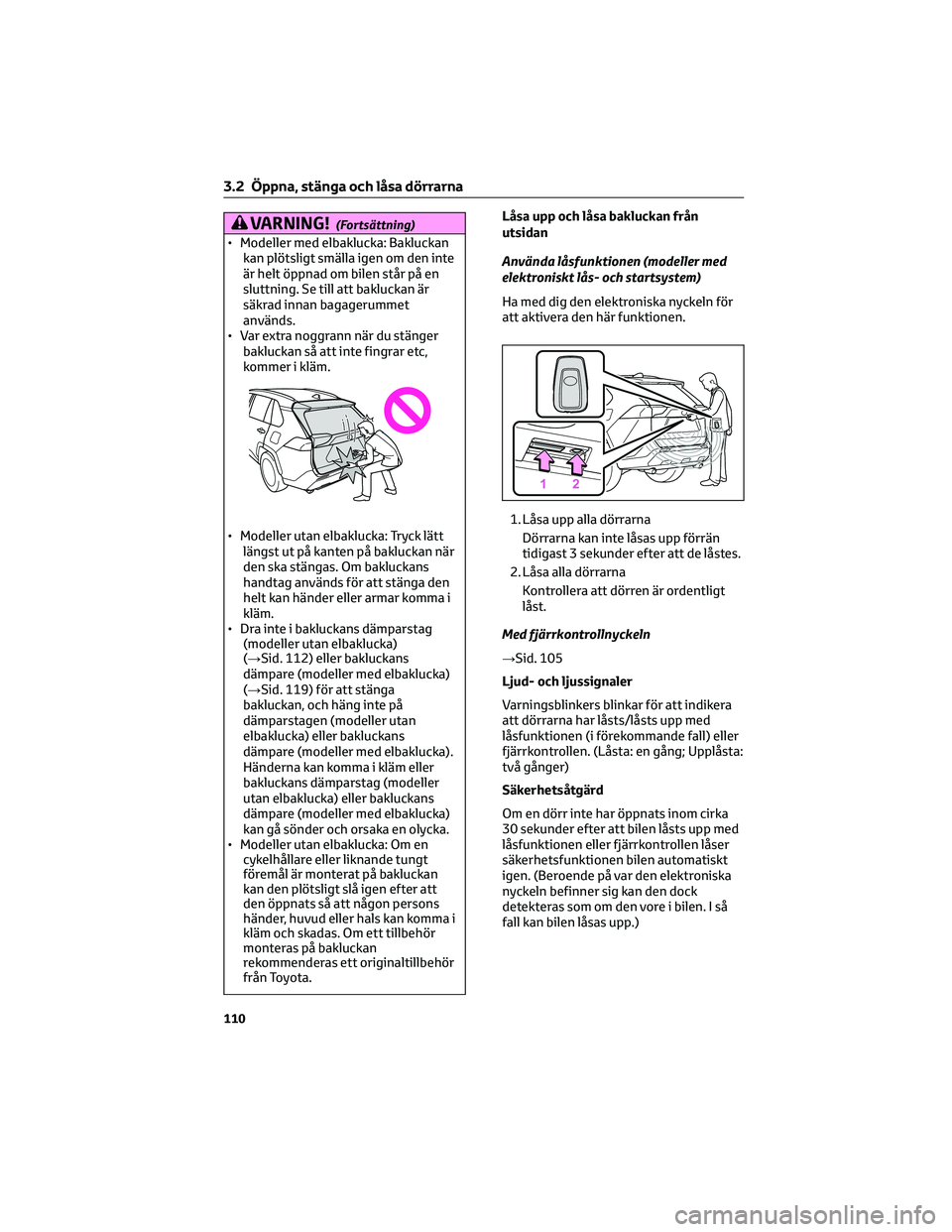

VARNING!(Fortsättning)
• Modeller med elbaklucka: Bakluckan
kan plötsligt smälla igen om den inte
är helt öppnad om bilen står på en
sluttning. Se till att bakluckan är
säkrad innan bagagerummet
används.
• Var extra noggrann när du stänger
bakluckan så att inte fingrar etc,
kommer i kläm.
• Modeller utan elbaklucka: Tryck lätt
längst ut på kanten på bakluckan när
den ska stängas. Om bakluckans
handtag används för att stänga den
helt kan händer eller armar komma i
kläm.
• Dra inte i bakluckans dämparstag
(modeller utan elbaklucka)
(→Sid. 112) eller bakluckans
dämpare (modeller med elbaklucka)
(→Sid. 119) för att stänga
bakluckan, och häng inte på
dämparstagen (modeller utan
elbaklucka) eller bakluckans
dämpare (modeller med elbaklucka).
Händerna kan komma i kläm eller
bakluckans dämparstag (modeller
utan elbaklucka) eller bakluckans
dämpare (modeller med elbaklucka)
kan gå sönder och orsaka en olycka.
• Modeller utan elbaklucka: Om en
cykelhållare eller liknande tungt
föremål är monterat på bakluckan
kan den plötsligt slå igen efter att
den öppnats så att någon persons
händer, huvud eller hals kan komma i
kläm och skadas. Om ett tillbehör
monteras på bakluckan
rekommenderas ett originaltillbehör
från Toyota.Låsa upp och låsa bakluckan från
utsidan
Använda låsfunktionen (modeller med
elektroniskt lås- och startsystem)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1. Låsa upp alla dörrarna
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
2. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Med fjärrkontrollnyckeln
→Sid. 105
Ljud- och ljussignaler
Varningsblinkers blinkar för att indikera
att dörrarna har låsts/låsts upp med
låsfunktionen (i förekommande fall) eller
fjärrkontrollen. (Låsta: en gång; Upplåsta:
två gånger)
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
låsfunktionen eller fjärrkontrollen låser
säkerhetsfunktionen bilen automatiskt
igen. (Beroende på var den elektroniska
nyckeln befinner sig kan den dock
detekteras som om den vore i bilen. I så
fall kan bilen låsas upp.)
3.2 Öppna, stänga och låsa dörrarna
110

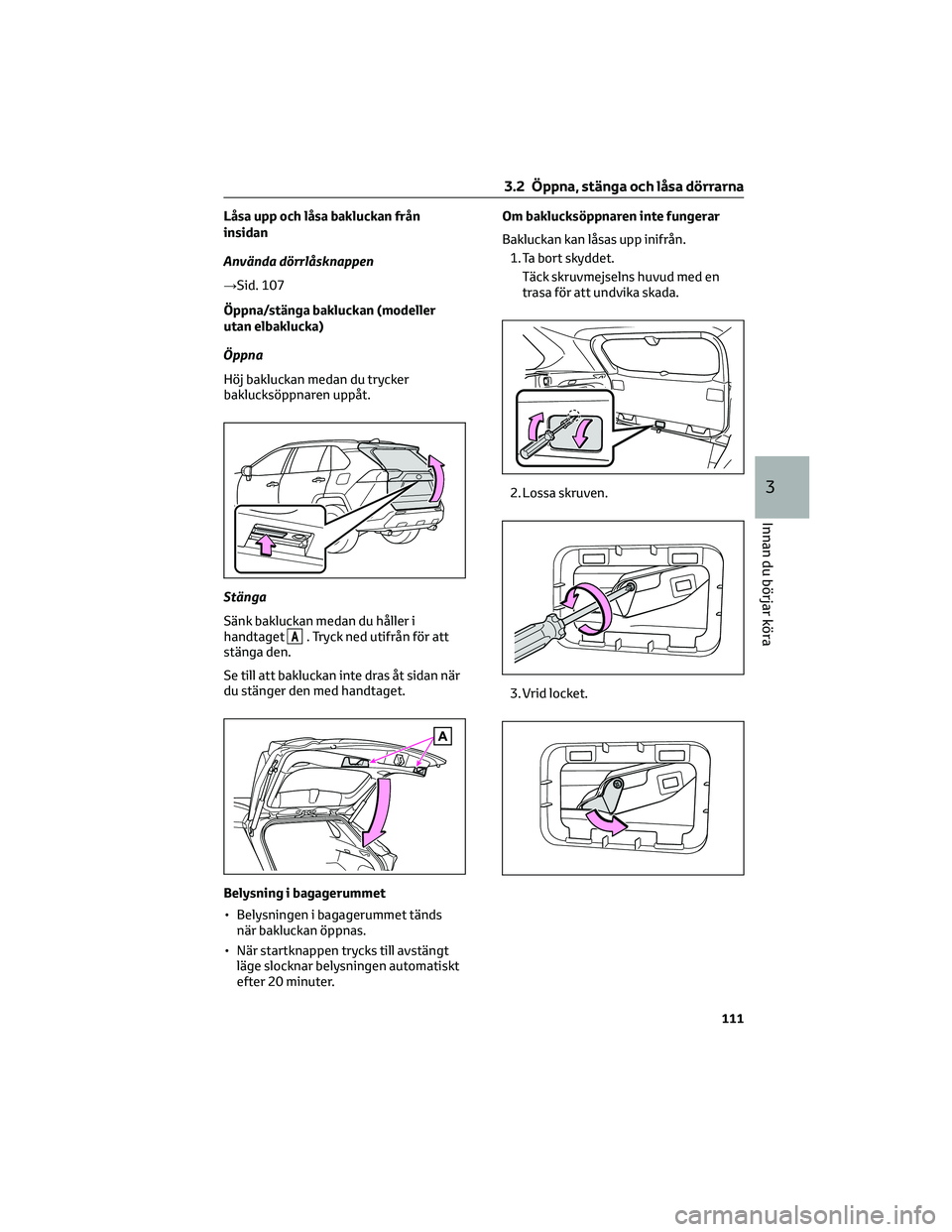

Låsa upp och låsa bakluckan från
insidan
Använda dörrlåsknappen
→Sid. 107
Öppna/stänga bakluckan (modeller
utan elbaklucka)
Öppna
Höj bakluckan medan du trycker
baklucksöppnaren uppåt.
Stänga
Sänk bakluckan medan du håller i
handtaget
A. Tryck ned utifrån för att
stänga den.
Se till att bakluckan inte dras åt sidan när
du stänger den med handtaget.
Belysning i bagagerummet
• Belysningen i bagagerummet tänds
när bakluckan öppnas.
• När startknappen trycks till avstängt
läge slocknar belysningen automatiskt
efter 20 minuter.Om baklucksöppnaren inte fungerar
Bakluckan kan låsas upp inifrån.
1. Ta bort skyddet.
Täck skruvmejselns huvud med en
trasa för att undvika skada.
2. Lossa skruven.
3. Vrid locket.
3.2 Öppna, stänga och låsa dörrarna
111
3
Innan du börjar köra

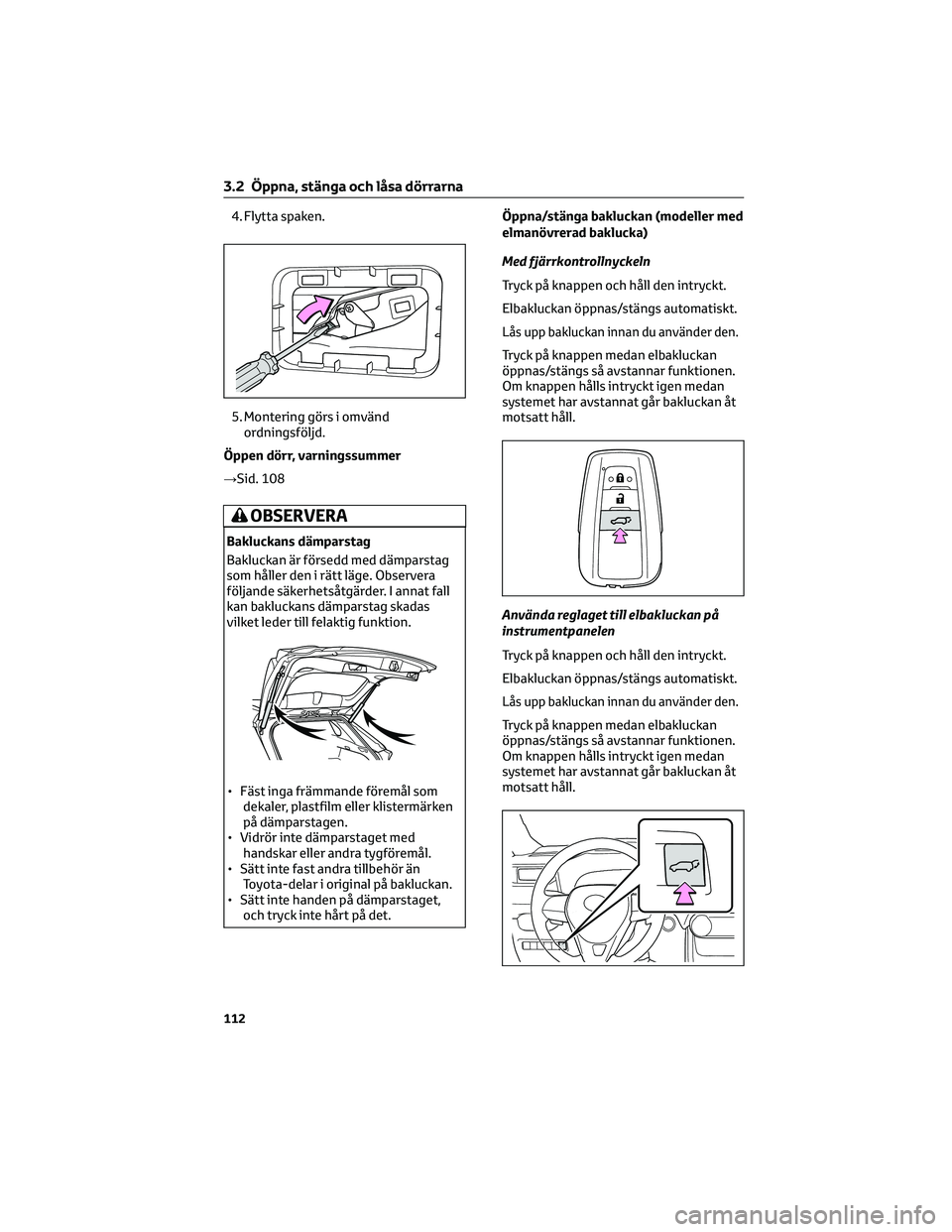

4. Flytta spaken.
5. Montering görs i omvänd
ordningsföljd.
Öppen dörr, varningssummer
→Sid. 108
OBSERVERA
Bakluckans dämparstag
Bakluckan är försedd med dämparstag
som håller den i rätt läge. Observera
följande säkerhetsåtgärder. I annat fall
kan bakluckans dämparstag skadas
vilket leder till felaktig funktion.
• Fäst inga främmande föremål som
dekaler, plastfilm eller klistermärken
på dämparstagen.
• Vidrör inte dämparstaget med
handskar eller andra tygföremål.
• Sätt inte fast andra tillbehör än
Toyota-delar i original på bakluckan.
• Sätt inte handen på dämparstaget,
och tryck inte hårt på det.Öppna/stänga bakluckan (modeller med
elmanövrerad baklucka)
Med fjärrkontrollnyckeln
Tryck på knappen och håll den intryckt.
Elbakluckan öppnas/stängs automatiskt.
Lås upp bakluckan innan du använder den.
Tryck på knappen medan elbakluckan
öppnas/stängs så avstannar funktionen.
Om knappen hålls intryckt igen medan
systemet har avstannat går bakluckan åt
motsatt håll.
Använda reglaget till elbakluckan på
instrumentpanelen
Tryck på knappen och håll den intryckt.
Elbakluckan öppnas/stängs automatiskt.
Lås upp bakluckan innan du använder den.
Tryck på knappen medan elbakluckan
öppnas/stängs så avstannar funktionen.
Om knappen hålls intryckt igen medan
systemet har avstannat går bakluckan åt
motsatt håll.
3.2 Öppna, stänga och låsa dörrarna
112

Använda reglaget för baklucksöppning
Om bakluckan är olåst: Tryck på
baklucksöppnaren.
Om bakluckan är låst: Håll
baklucksöppnaren intryckt medan du har
den elektroniska nyckeln på dig.
Elbakluckan öppnas automatiskt.
Tryck på knappen medan elbakluckan
öppnas/stängs så avstannar funktionen.
Använda knappen till elbakluckan på
bakluckan
Tryck på knappen.
Elbakluckan stängs automatiskt.
En tryckning på knappen medan
elbakluckan öppnas/stängs får
funktionen att avstanna. Om knappen
trycks in igen medan systemet har
avstannat går bakluckan åt motsatt håll.
Använda bakluckans handtag
Sänk bakluckan med bakluckans handtag
A.Bakluckans stängningshjälp (→Sid. 115)
aktiveras och elbakluckan stängs
automatiskt helt.
Använda sparksensorn (modeller med
elbaklucka med handsfree-funktion)
Elbakluckan med handsfree-funktion
möjliggör automatisk öppning och
stängning av elbakluckan genom att du
placerar foten nära mitten av bakre
stötfångarens nedre del och drar undan
den från bakre stötfångaren. Se till att
startknappen är i avstängt läge,
elbakluckans handsfree-funktion är
aktiverad (→Sid. 93) och att du har med
dig den elektroniska nyckeln när du
använder elbakluckan med
handsfree-funktion.
1. Medan du har med dig en elektronisk
nyckel och står inom driftsområdet
för det elektroniska lås- och
startsystemet, cirka 30 till 50 cm från
bakre stötfångaren.
ASparksensor
BElbaklucka med handsfree-
funktion, detekteringsområde
3.2 Öppna, stänga och låsa dörrarna
113
3
Innan du börjar köra

CElektroniskt lås- och startsystem,
detekteringsområde (→Sid. 121)
2. Utför hela åtgärden genom att flytta
foten till inom cirka 10 cm från bakre
stötfångaren och dra sedan tillbaka
den.
Utför hela åtgärden inom 1 sekund.
Bakluckan börjar inte röra sig så länge
foten känns av under bakre
stötfångaren.
Använd elbakluckan med
handsfree-funktion utan att vidröra
bakre stötfångaren med foten.
Om det finns en till elektronisk nyckel
i kupén eller bagagerummet kan det
ta lite längre innan funktionen
aktiveras.
ASparksensor
BElbaklucka med handsfree-
funktion, detekteringsområde
3. Om sparksensorn känner av att foten
dras tillbaka hörs en summerton och
bakluckan öppnas/stängs helt
automatiskt.
Om en fot rör sig under bakre
stötfångaren medan bakluckan håller
på att öppnas/stängas avstannar
rörelsen.
Om en fot rör sig igen under bakre
stötfångaren medan systemet har
avstannat går bakluckan åt motsatt
håll.Belysning i bagageutrymme
• Belysningen i bagagerummet tänds
när bakluckan öppnas.
• När startknappen trycks till avstängt
läge slocknar belysningen automatiskt
efter 20 minuter.
Bakluckans stängningsfunktion
Om bakluckan har lämnats på glänt
kommer stängningsfunktionen att
automatiskt stänga den helt och hållet.
Bakluckans stängningsfunktion
fungerar oavsett startknappens läge.
Driftsförutsättningar för elbakluckan
Elbakluckan kan öppnas och stängas
automatiskt under följande
förhållanden:
• När elbaklucksystemet är aktiverat.
(→Sid. 93)
• När bakluckan är olåst:
Om baklucksöppnaren hålls intryckt
medan du har den elektroniska
nyckeln på dig öppnas/stängs
elbakluckan även om den är låst.
(→Sid. 113)
• Förutom ovanstående beträffande
öppningsförfarandet, öppnas/stängs
bakluckan vid något av följande
förhållanden när startknappen är i
tändningsläge:
– Parkeringsbromsen är ansatt
– Bromspedalen är nedtrampad
– Växelspaken är i P.
Hantering av elbakluckan
• En summerton hörs för att indikera att
bakluckan öppnas/stängs.
• När elbakluckan är inaktiverad kan
den inte användas, men den kan
öppnas och stängas för hand.
• När elbakluckan öppnas automatiskt
avstannar öppningen om något
onormalt, orsakat av människor eller
föremål, detekteras.
3.2 Öppna, stänga och låsa dörrarna
114

Klämskydd vid stängning
Sensorer är monterade på båda sidor om
elbakluckan. Om något kommer i vägen
för elbakluckan medan den stängs rör
sig elbakluckan automatiskt i motsatt
riktning eller stannar.
Skydd mot nedfallande baklucka
Om alltför mycket kraft appliceras på
bakluckan medan den öppnas
automatiskt stoppas öppningsprocessen
för att undvika att den faller ned för
snabbt.
Bakluckans stängningsassistans
Om bakluckan sänks manuellt när den
har stannat i öppet läge kommer den att
stängas automatiskt.
Undantag för låsning av bakluckan (i
förekommande fall)
Denna funktion är en funktion som i
förväg undantar låsning av samtliga
dörrar när elbakluckan är öppen.
När följande utförs låses alla dörrarna
utom elbakluckan, och därefter låses
också bakluckan samtidigt som den
stängs.
1. Stänga alla dörrar, utom elbakluckan.
2. Medan elbakluckan håller på att
stängas kan dörrarna låsas med det
elektroniska lås- och startsystemet
från framdörrarna (→Sid. 104) eller
med fjärrkontrollen. (→Sid. 105)
Varningsblinkers blinkar för att
indikera att dörrarna har stängts och
låsts.• Om den elektroniska nyckeln finns i
bilen efter att stängningen har
påbörjats via den fördröjda
dörrlåsningsfunktionen kan den
elektroniska nyckeln bli inlåst i bilen.
• Om bakluckan inte stängs helt på
grund av att klämskyddet har
aktiverats medan bakluckan stängs
automatiskt efter att en undantagen
dörrlåsfunktion utförts inaktiveras
den undantagna dörrlåsfunktionen
och samtliga dörrar låses upp.
• Kontrollera att alla dörrar är stängda
och låsta innan du lämnar bilen.
Funktionsvillkor för elbakluckans
handsfree-funktion för öppning och
stängning (modeller med elbaklucka
med handsfree-funktion)
Elbakluckan med handsfree-funktion
öppnas/stängs automatiskt när följande
förutsättningar uppfylls:
• Elbakluckans handsfree-funktion är
aktiverad (→Sid. 93)
• Startknappen är i avstängt läge.
• Den elektroniska nyckeln är inom
funktionsområdet. (→Sid. 121)
• En fot är placerad nära mitten av
nedre delen på bakre stötfångaren
och tas bort från bakre stötfångaren.
Elbakluckan kan även användas
genom att en hand, en armbåge, ett
knä etc., placeras nära mitten av den
nedre delen på bakre stötfångaren
och tas bort från bakre stötfångaren.
Se till att hålla den tillräckligt nära
mitten av nedre delen på bakre
stötfångaren.
3.2 Öppna, stänga och låsa dörrarna
115
3
Innan du börjar köra

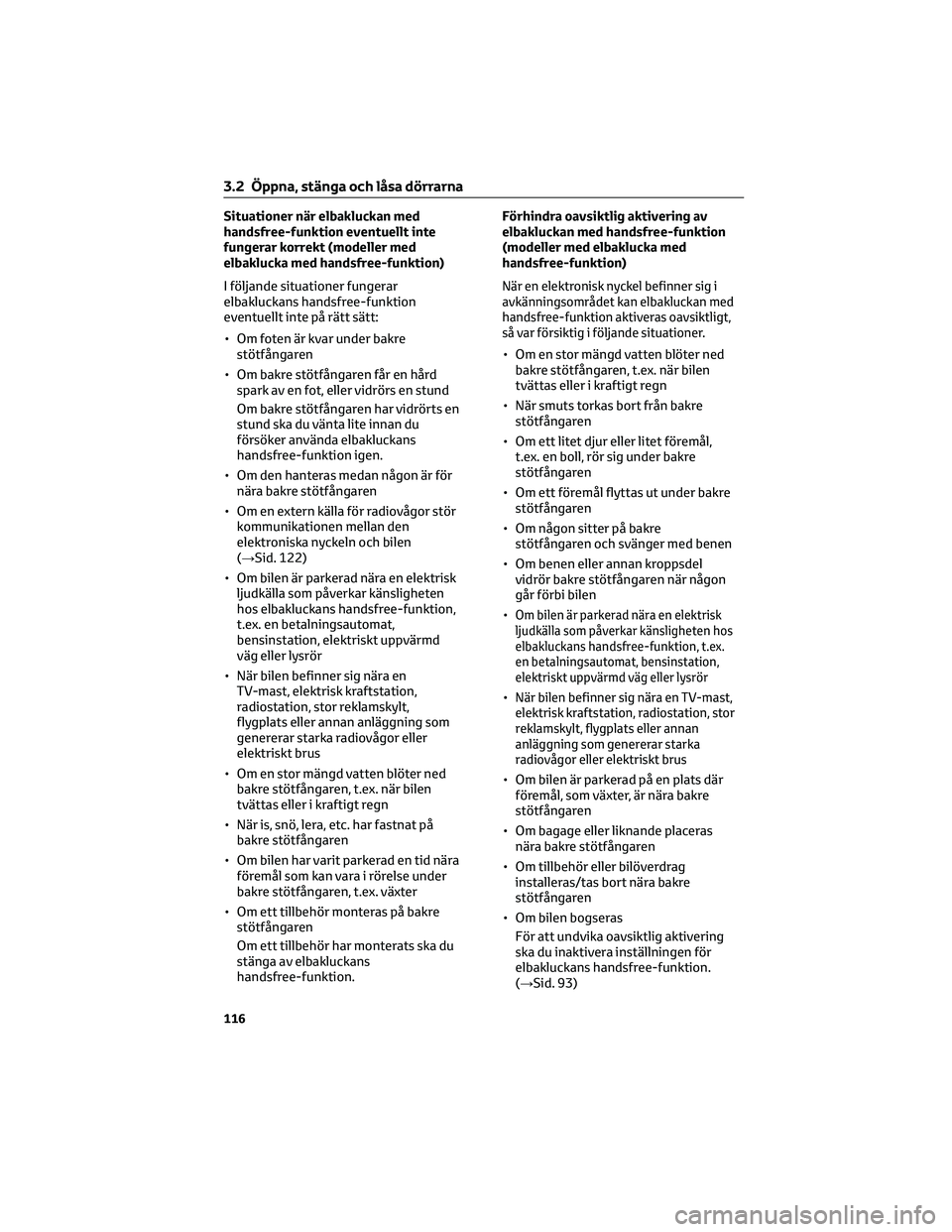

Situationer när elbakluckan med
handsfree-funktion eventuellt inte
fungerar korrekt (modeller med
elbaklucka med handsfree-funktion)
I följande situationer fungerar
elbakluckans handsfree-funktion
eventuellt inte på rätt sätt:
• Om foten är kvar under bakre
stötfångaren
• Om bakre stötfångaren får en hård
spark av en fot, eller vidrörs en stund
Om bakre stötfångaren har vidrörts en
stund ska du vänta lite innan du
försöker använda elbakluckans
handsfree-funktion igen.
• Om den hanteras medan någon är för
nära bakre stötfångaren
• Om en extern källa för radiovågor stör
kommunikationen mellan den
elektroniska nyckeln och bilen
(→Sid. 122)
• Om bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten
hos elbakluckans handsfree-funktion,
t.ex. en betalningsautomat,
bensinstation, elektriskt uppvärmd
väg eller lysrör
• När bilen befinner sig nära en
TV-mast, elektrisk kraftstation,
radiostation, stor reklamskylt,
flygplats eller annan anläggning som
genererar starka radiovågor eller
elektriskt brus
• Om en stor mängd vatten blöter ned
bakre stötfångaren, t.ex. när bilen
tvättas eller i kraftigt regn
• När is, snö, lera, etc. har fastnat på
bakre stötfångaren
• Om bilen har varit parkerad en tid nära
föremål som kan vara i rörelse under
bakre stötfångaren, t.ex. växter
• Om ett tillbehör monteras på bakre
stötfångaren
Om ett tillbehör har monterats ska du
stänga av elbakluckans
handsfree-funktion.Förhindra oavsiktlig aktivering av
elbakluckan med handsfree-funktion
(modeller med elbaklucka med
handsfree-funktion)
När en elektronisk nyckel befinner sig i
avkänningsområdet kan elbakluckan med
handsfree-funktion aktiveras oavsiktligt,
så var försiktig i följande situationer.
• Om en stor mängd vatten blöter ned
bakre stötfångaren, t.ex. när bilen
tvättas eller i kraftigt regn
• När smuts torkas bort från bakre
stötfångaren
• Om ett litet djur eller litet föremål,
t.ex. en boll, rör sig under bakre
stötfångaren
• Om ett föremål flyttas ut under bakre
stötfångaren
• Om någon sitter på bakre
stötfångaren och svänger med benen
• Om benen eller annan kroppsdel
vidrör bakre stötfångaren när någon
går förbi bilen
•
Om bilen är parkerad nära en elektrisk
ljudkälla som påverkar känsligheten hos
elbakluckans handsfree-funktion, t.ex.
en betalningsautomat, bensinstation,
elektriskt uppvärmd väg eller lysrör
•När bilen befinner sig nära en TV-mast,
elektrisk kraftstation, radiostation, stor
reklamskylt, flygplats eller annan
anläggning som genererar starka
radiovågor eller elektriskt brus
• Om bilen är parkerad på en plats där
föremål, som växter, är nära bakre
stötfångaren
• Om bagage eller liknande placeras
nära bakre stötfångaren
• Om tillbehör eller bilöverdrag
installeras/tas bort nära bakre
stötfångaren
• Om bilen bogseras
För att undvika oavsiktlig aktivering
ska du inaktivera inställningen för
elbakluckans handsfree-funktion.
(→Sid. 93)
3.2 Öppna, stänga och låsa dörrarna
116

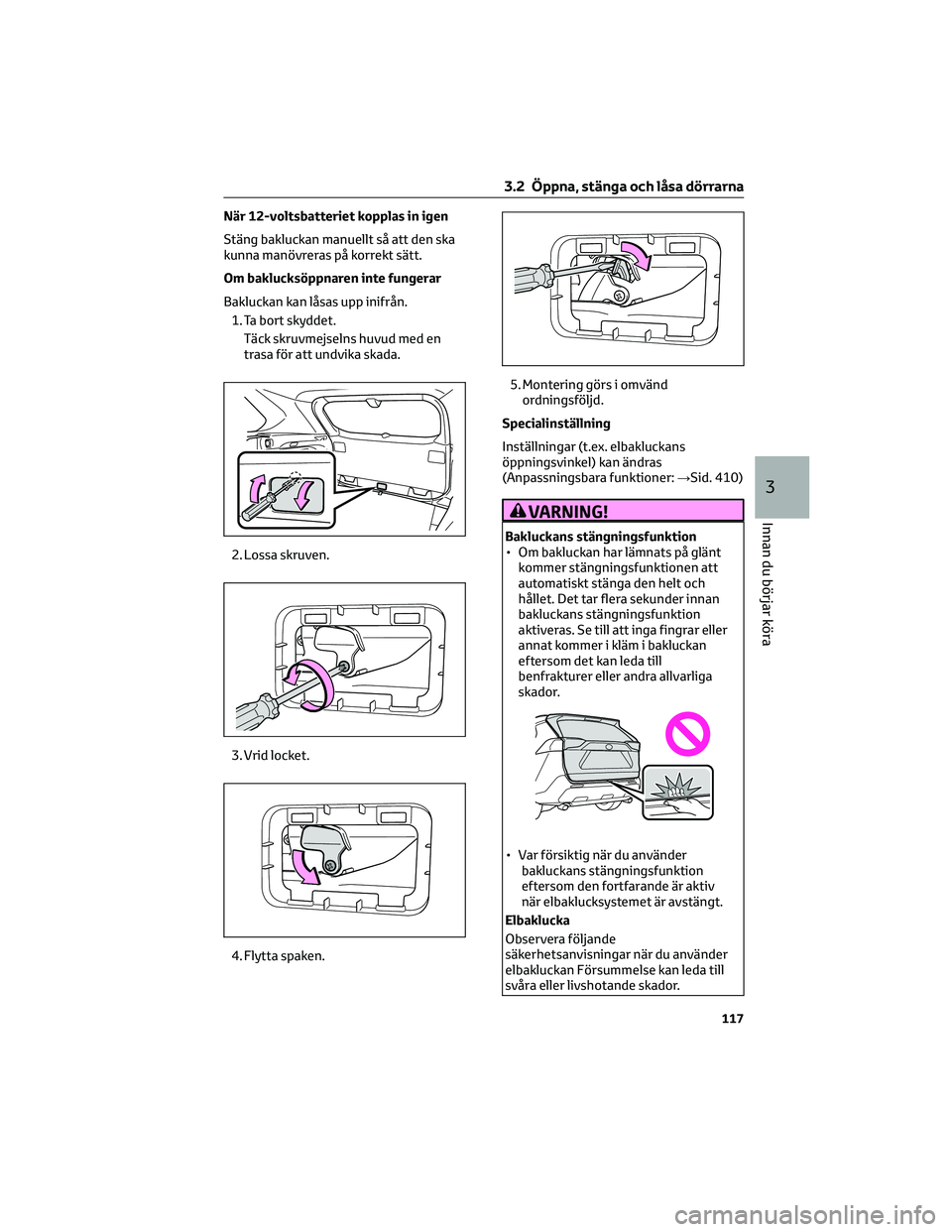

När 12-voltsbatteriet kopplas in igen
Stäng bakluckan manuellt så att den ska
kunna manövreras på korrekt sätt.
Om baklucksöppnaren inte fungerar
Bakluckan kan låsas upp inifrån.
1. Ta bort skyddet.
Täck skruvmejselns huvud med en
trasa för att undvika skada.
2. Lossa skruven.
3. Vrid locket.
4. Flytta spaken.5. Montering görs i omvänd
ordningsföljd.
Specialinställning
Inställningar (t.ex. elbakluckans
öppningsvinkel) kan ändras
(Anpassningsbara funktioner:→Sid. 410)
VARNING!
Bakluckans stängningsfunktion
• Om bakluckan har lämnats på glänt
kommer stängningsfunktionen att
automatiskt stänga den helt och
hållet. Det tar flera sekunder innan
bakluckans stängningsfunktion
aktiveras. Se till att inga fingrar eller
annat kommer i kläm i bakluckan
eftersom det kan leda till
benfrakturer eller andra allvarliga
skador.
• Var försiktig när du använder
bakluckans stängningsfunktion
eftersom den fortfarande är aktiv
när elbaklucksystemet är avstängt.
Elbaklucka
Observera följande
säkerhetsanvisningar när du använder
elbakluckan Försummelse kan leda till
svåra eller livshotande skador.
3.2 Öppna, stänga och låsa dörrarna
117
3
Innan du börjar köra

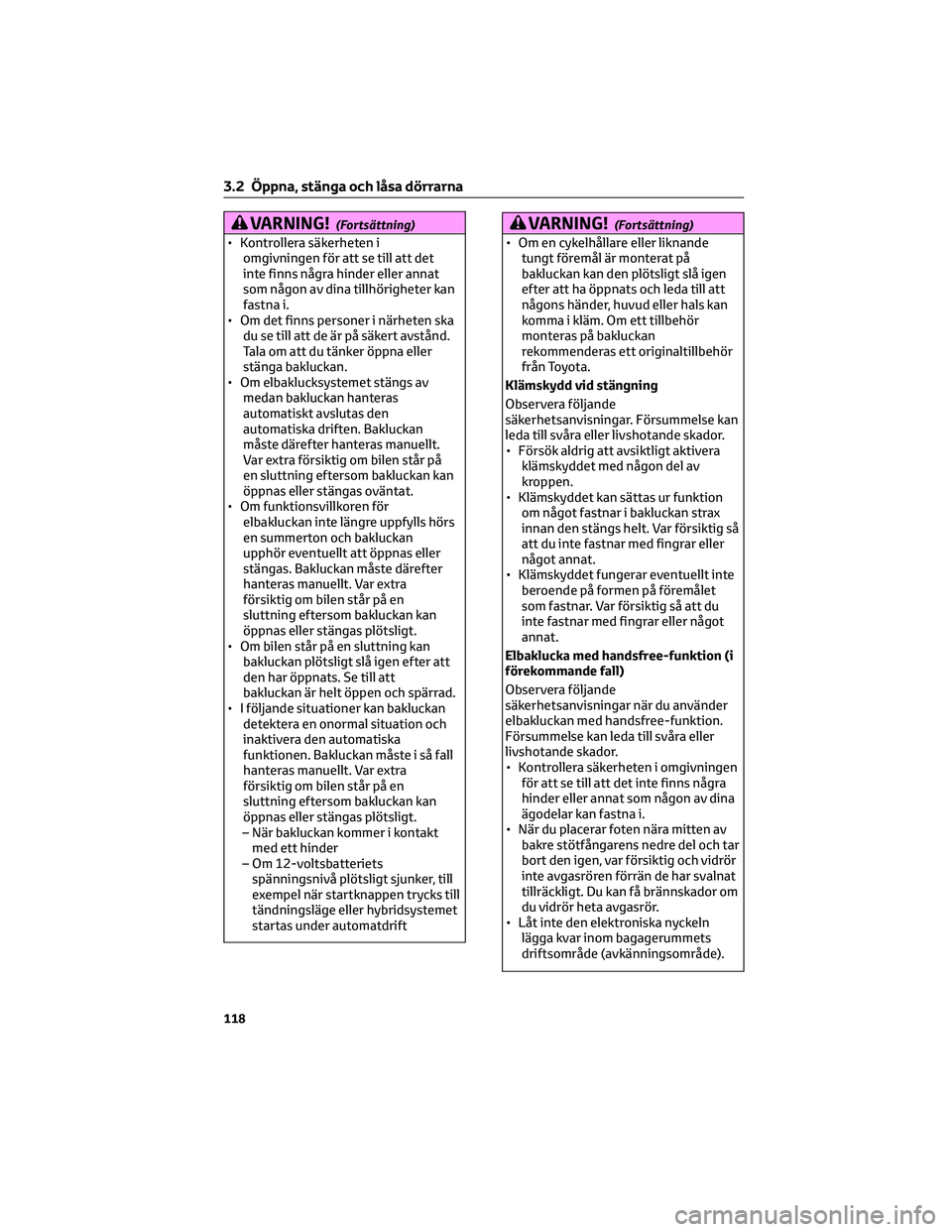

VARNING!(Fortsättning)
• Kontrollera säkerheten i
omgivningen för att se till att det
inte finns några hinder eller annat
som någon av dina tillhörigheter kan
fastna i.
• Om det finns personer i närheten ska
du se till att de är på säkert avstånd.
Tala om att du tänker öppna eller
stänga bakluckan.
• Om elbaklucksystemet stängs av
medan bakluckan hanteras
automatiskt avslutas den
automatiska driften. Bakluckan
måste därefter hanteras manuellt.
Var extra försiktig om bilen står på
en sluttning eftersom bakluckan kan
öppnas eller stängas oväntat.
• Om funktionsvillkoren för
elbakluckan inte längre uppfylls hörs
en summerton och bakluckan
upphör eventuellt att öppnas eller
stängas. Bakluckan måste därefter
hanteras manuellt. Var extra
försiktig om bilen står på en
sluttning eftersom bakluckan kan
öppnas eller stängas plötsligt.
• Om bilen står på en sluttning kan
bakluckan plötsligt slå igen efter att
den har öppnats. Se till att
bakluckan är helt öppen och spärrad.
• I följande situationer kan bakluckan
detektera en onormal situation och
inaktivera den automatiska
funktionen. Bakluckan måste i så fall
hanteras manuellt. Var extra
försiktig om bilen står på en
sluttning eftersom bakluckan kan
öppnas eller stängas plötsligt.
– När bakluckan kommer i kontakt
med ett hinder
– Om 12-voltsbatteriets
spänningsnivå plötsligt sjunker, till
exempel när startknappen trycks till
tändningsläge eller hybridsystemet
startas under automatdrift
VARNING!(Fortsättning)
• Om en cykelhållare eller liknande
tungt föremål är monterat på
bakluckan kan den plötsligt slå igen
efter att ha öppnats och leda till att
någons händer, huvud eller hals kan
komma i kläm. Om ett tillbehör
monteras på bakluckan
rekommenderas ett originaltillbehör
från Toyota.
Klämskydd vid stängning
Observera följande
säkerhetsanvisningar. Försummelse kan
leda till svåra eller livshotande skador.
• Försök aldrig att avsiktligt aktivera
klämskyddet med någon del av
kroppen.
• Klämskyddet kan sättas ur funktion
om något fastnar i bakluckan strax
innan den stängs helt. Var försiktig så
att du inte fastnar med fingrar eller
något annat.
• Klämskyddet fungerar eventuellt inte
beroende på formen på föremålet
som fastnar. Var försiktig så att du
inte fastnar med fingrar eller något
annat.
Elbaklucka med handsfree-funktion (i
förekommande fall)
Observera följande
säkerhetsanvisningar när du använder
elbakluckan med handsfree-funktion.
Försummelse kan leda till svåra eller
livshotande skador.
• Kontrollera säkerheten i omgivningen
för att se till att det inte finns några
hinder eller annat som någon av dina
ägodelar kan fastna i.
• När du placerar foten nära mitten av
bakre stötfångarens nedre del och tar
bort den igen, var försiktig och vidrör
inte avgasrören förrän de har svalnat
tillräckligt. Du kan få brännskador om
du vidrör heta avgasrör.
• Låt inte den elektroniska nyckeln
lägga kvar inom bagagerummets
driftsområde (avkänningsområde).
3.2 Öppna, stänga och låsa dörrarna
118
